上海工程技术大学2021机械设计基础复习第1章平面机构的自由度和速度分析一、复习思考题1、什么就是运动副？运动副的促进作用就是什么？什么就是低副？什么就是高副？2、平面机构中的高副和低副各导入几个约束？3、机构自由度数和原动件数之间具备什么关系？4、用机构运动简图表示你家中的缝纫机的踏板机构。
5、计算平面机构自由度时，应注意什么问题？二、选择题1、两个构件直接接触而形成的（），称为运动副。
a.可动联接；b.联接；c.接触2、变压器是（）。
a.机器；b.机构；c.既不是机器也不是机构3、机构具有确定运动的条件是（）。
a.自由度数目＞原动件数目；b.自由度数目＜原动件数目；c.自由度数目=原动件数目4、图1-5所示两构件构成的运动副为（）。
a.高副；b.低副5、例如图1-6右图，图中a点处构成的旋转副数为（）个。
a.1；b.2；c.3选择题答案1、a2、c3、c4、b5、b第2章平面连杆机构一、备考思考题1、什么是连杆机构？连杆机构有什么优缺点？2、什么就是曲柄？什么就是摇杆？铰链四杆机构曲柄存有条件就是什么？3、铰链四杆机构存有哪几种基本形式？4、什么叫铰链四杆机构的传动角和压力角？压力角的大小对连杆机构的工作有何影响？5、什么叫行程速比系数？如何判断机构有否急回运动？6、平面连杆机构和铰链四杆机构有什么不同？7、双曲柄机构就是怎样构成的？8、双摇杆机构就是怎样构成的？9、述说曲柄滑块机构的演化与由来。
10、导杆机构是怎样演化来的？11、曲柄滑块机构中，滑块的移动距离根据什么排序？12、写下曲柄摇杆机构中，摇杆急回特性系数的排序式？13、曲柄摇杆机构中，摇杆为什么可以产生着急回去运动？14、未知急回特性系数，如何求出曲柄的极位夹角？15、平面连杆机构中，哪些机构在什么情况下才能出现急回运动？16、平面连杆机构中，哪些机构在什么情况下出现“死点”位置？17、曲柄摇杆机构有什么运动特点？18、试述消除平面连杆机构“死去点”边线的方法。
机械设计基础课后答案(1-18章全)正式完全版
第11章 蜗杆传动11.1 蜗杆传动的特点及使用条件是什么？答：蜗杆传动的特点是：结构紧凑，传动比大。
一般在传递动力时，10~80i =；分度传动时只传递运动，i 可达1 000；传动平稳，无噪声；传动效率低；蜗轮一般用青铜制造，造价高；蜗杆传动可实现自锁。
使用条件：蜗杆传动用于空间交错(90)轴的传动。
用于传动比大，要求结构紧凑的传动，传递功率一般小于50kW 。
11.2 蜗杆传动的传动比如何计算？能否用分度圆直径之比表示传动比？为什么？答：蜗杆传动的传动比可用齿数的反比来计算，即1221i n n z z ==；不能用分度圆直径之比表示传动比，因为蜗杆的分度圆直径11d mq mz =≠。
11.3 与齿轮传动相比较，蜗杆传动的失效形式有何特点？为什么？答：蜗杆传动的失效形式与齿轮传动类似，有点蚀、弯曲折断、磨损及胶合。
但蜗杆传动中蜗轮轮齿的胶合、磨损要比齿轮传动严重得多。
这是因为蜗杆传动啮合齿面间的相对滑动速度大，发热严重，润滑油易变稀。
当散热不良时，闭式传动易发生胶合。
在开式传动及润滑油不清洁的闭式传动中，轮齿磨损较快。
11.4 何谓蜗杆传动的中间平面？中间平面上的参数在蜗杆传动中有何重要意义？ 答：蜗杆传动的中间平面是通过蜗杆轴线且垂直于蜗轮轴线的平面。
中间平面上的参数是标准值，蜗杆传动的几何尺寸计算是在中间平面计算的。
在设计、制造中，皆以中间平面上的参数和尺寸为基准。
11.5 试述蜗杆直径系数的意义，为何要引入蜗杆直径系数q ?答：蜗杆直径系数的意义是：蜗杆的分度圆直径与模数的比值，即1q d m =。
引入蜗杆直径系数是为了减少滚刀的数量并有利于标准化。
对每个模数的蜗杆分度圆直径作了限制，规定了1~4个标准值，则蜗杆直径系数也就对应地有1~4个标准值。
11.6 何谓蜗杆传动的相对滑动速度？它对蜗杆传动有何影响？答：蜗杆传动的相对滑动速度是由于轴交角90∑=，蜗杆与蜗轮啮合传动时，在轮齿节点处，蜗杆的圆周速度1v 和蜗轮的圆周速度2v 也成90夹角，所以蜗杆与蜗轮啮合传动时，齿廓间沿蜗杆齿面螺旋线方向有较大的相对滑动速度s v ，其大小为s 1cos v v λ==。
机械设计基础试题及答案解析
A卷一、简答与名词解释（每题 5 分，共70分）1. 简述机构与机器的异同及其相互关系答. 共同点：①人为的实物组合体；②各组成部分之间具有确定的相对运动；不同点：机器的主要功能是做有用功、变换能量或传递能量、物料、信息等；机构的主要功能是传递运动和力、或变换运动形式。
相互关系：机器一般由一个或若干个机构组合而成。
2. 简述“机械运动”的基本含义答. 所谓“机械运动”是指宏观的、有确定规律的刚体运动。
3. 机构中的运动副具有哪些必要条件？答. 三个条件：①两个构件；②直接接触；③相对运动。
4. 机构自由度的定义是什么？一个平面自由构件的自由度为多少？答. 使机构具有确定运动所需输入的独立运动参数的数目称机构自由度。
平面自由构件的自由度为3。
5. 机构具有确定运动的条件是什么？当机构的原动件数少于或多于机构的自由度时，机构的运动将发生什么情况？答. 机构具有确定运动条件：自由度＝原动件数目。
原动件数目＜自由度，构件运动不确定；原动件数目＞自由度，机构无法运动甚至构件破坏。
6. 铰链四杆机构有哪几种基本型式？答. 三种基本型式：曲柄摇杆机构、双曲柄机构和双摇杆机构。
7. 何谓连杆机构的压力角、传动角？它们的大小对连杆机构的工作有何影响？以曲柄为原动件的偏置曲柄滑块机构的最小传动角minγ发生在什么位置？答. 压力角α：机构输出构件（从动件）上作用力方向与力作用点速度方向所夹之锐角；传动角γ：压力角的余角。
α＋γ≡ 90 。
压力角（传动角）越小（越大），机构传力性能越好。
偏置曲柄滑块机构的最小传动角γmin 发生在曲柄与滑块移动导路垂直的位置8. 什么是凸轮实际轮廓的变尖现象和从动件（推杆）运动的失真现象？它对凸轮机构的工作有何影响？如何加以避免？答. 对于盘形凸轮，当外凸部分的理论轮廓曲率半径ρ与滚子半径r T相等时：ρ=r T，凸轮实际轮廓变尖（实际轮廓曲率半径ρ' =0）。
在机构运动过程中，该处轮廓易磨损变形，导致从动件运动规律失真。

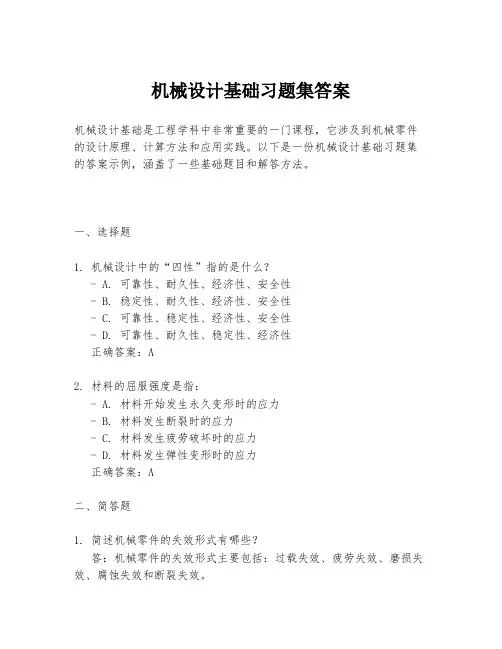

机械设计基础习题集答案
机械设计基础习题集答案机械设计基础是工程学科中非常重要的一门课程，它涉及到机械零件的设计原理、计算方法和应用实践。
以下是一份机械设计基础习题集的答案示例，涵盖了一些基础题目和解答方法。
一、选择题1. 机械设计中的“四性”指的是什么？- A. 可靠性、耐久性、经济性、安全性- B. 稳定性、耐久性、经济性、安全性- C. 可靠性、稳定性、经济性、安全性- D. 可靠性、耐久性、稳定性、经济性正确答案：A2. 材料的屈服强度是指：- A. 材料开始发生永久变形时的应力- B. 材料发生断裂时的应力- C. 材料发生疲劳破坏时的应力- D. 材料发生弹性变形时的应力正确答案：A二、简答题1. 简述机械零件的失效形式有哪些？答：机械零件的失效形式主要包括：过载失效、疲劳失效、磨损失效、腐蚀失效和断裂失效。
2. 什么是静强度计算和疲劳强度计算？答：静强度计算是指在静载荷作用下，根据材料的力学性能，计算零件在不发生破坏时所能承受的最大载荷。
疲劳强度计算则是在循环载荷作用下，根据材料的疲劳特性，预测零件在达到一定寿命前所能承受的最大循环载荷。
三、计算题1. 某轴的直径为50mm，材料为45钢，其许用应力为[σ]=120MPa。
若轴受到的最大弯矩为2000N·m，试求该轴的最小安全系数。
答：首先计算轴的截面模量W，对于圆轴，W=πd³/32，将直径d=50mm代入得W=π×50³/32。
然后根据弯矩公式M=Wσ，计算轴的许用弯矩M允许。
将已知数据代入得M允许=π×50³/32×120×10⁶Pa。
最后，安全系数n=M允许/M实际，将M允许和M实际（2000N·m）代入计算得n的值。
2. 设计一个螺栓连接，螺栓材料为Q235，螺栓直径为M12，预紧力为5000N。
求螺栓的应力状态。
答：首先计算螺栓的截面积A，对于M12螺栓，A=πd²/4，d为螺栓直径。
(2021年整理)《机械设计基础》习题及答案
《机械设计基础》习题及答案编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（《机械设计基础》习题及答案）的内容能够给您的工作和学习带来便利。
同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。
本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为《机械设计基础》习题及答案的全部内容。
机械设计基础复习题(一)一、判断题：正确的打符号√，错误的打符号×1．在实际生产中，有时也利用机构的"死点”位置夹紧工件.( )2。
机构具有确定的运动的条件是：原动件的个数等于机构的自由度数. （ ) 3．若力的作用线通过矩心，则力矩为零。
（）4．平面连杆机构中,连杆与从动件之间所夹锐角称为压力角. （）5．带传动中，打滑现象是不可避免的. （）6．在平面连杆机构中，连杆与曲柄是同时存在的，即只要有连杆就一定有曲柄。
( )7．标准齿轮分度圆上的齿厚和齿槽宽相等。
（）8．平键的工作面是两个侧面。
（ )9．连续工作的闭式蜗杆传动需要进行热平衡计算，以控制工作温度. ( ) 10．螺纹中径是螺纹的公称直径。
（）11．刚体受三个力作用处于平衡时，这三个力的作用线必交于一点.（ )12．在运动副中，高副是点接触，低副是线接触。
（ )13．曲柄摇杆机构以曲柄或摇杆为原动件时，均有两个死点位置。
( ）14．加大凸轮基圆半径可以减少凸轮机构的压力角. ( ）15．渐开线标准直齿圆柱齿轮不产生根切的最少齿数是15。
（）16．周转轮系的自由度一定为1。
( )17．将通过蜗杆轴线并与蜗轮轴线垂直的平面定义为中间平面. ( ）18．代号为6205的滚动轴承，其内径为25mm。
（）19．在V带传动中，限制带轮最小直径主要是为了限制带的弯曲应力. ( ) 20．利用轴肩或轴环是最常用和最方便可靠的轴上固定方法。
机械设计基础机考题及答案1-10套
机械设计基础机考题及答案1-10套国开期末考试2414《机械设计基础》机考试题及答案(第1套)一、判断正误题（共11题，共22分）1、悬挂的小球静止不动就是因为小球对绳向下的重力与绳对小球向上的拉力相互抵消的缘故。
（×）2、作用于刚体上、莫点的力，作用点沿其作用线移动后，其对刚体的作用效果改变了。
（√）3、力偶无合力。
（√）4、铰链四杆机构都有摇杆这个构件。
（×）5、在实际生产中，机构的“死点”位置对工作都就是不利的，处处都要考虑克服。
（×）6、衡量铸铁材料强度的指标就是强度极限。
（√）7、由渐开线的形成过程可知，基圆内无渐开线。
（√）8、若齿轮连续传动，其重合度要大于或等于1.（√）9、蜗杆传动一般用于大速比的场合。
（√）10、压入法一般只适用于配合尺寸与过盈量都较小的联接。
（√）11、三角形螺纹具有较好的自锁性能，螺纹之间的摩擦力及支承面之间的摩擦力都能阻止螺母的松脱。
所以就就是在振动及交变载荷作用下，也不需要防松。
（×）二、单项选择题（共10题，共30分）1、两个构件之间以线或点打仗形成的活动副，称为（B）。
【A】：低副B】：高副C】：转动副D】：移动副2、下图所示的平面四杆机构中，各杆长度分别为a=25mm，b=90mm。
c=75mm，d=100mm、若杆BC就是机构的主动件，CD 为机架，机构就是C）。
A】：双曲柄机构B】：曲柄摇杆机构C】：双摇杆机构D】：曲柄滑块机构3、曲柄摇杆机构的死点发生在（B）位置。
A】：主动杆与机架共线B】：主动杆与摇杆共线C从动杆与机架共线D】：从动杆与连线共线4、凸轮机构从动杆的活动纪律，就是由凸轮的（B）所决定的。
【A】：外形B】：轮廓曲线C】：压力角D】：滚子5、渐开线齿廓基圆上的压力角（D）。
A】：大于B】：等于20°C】：小于D】：等于6、（A）就是标准外啮合斜轮传动的正确啮合条件之一A】：两齿轮的螺旋角旋向相反B】：两齿轮的缎面模数相等C】：两齿轮的端面压力角相称D】：两齿轮的齿数相等7、传动比大而且精准的传动就是（C）。
第1章机械设计基础答案（定稿）
第1章机械设计基础答案（定稿）第一篇：第1章机械设计基础答案（定稿）第1章参考答案 1.～8.略.9.解：（1）查表确定孔轴的标准公差查标准公差数值表得，基本尺寸为φ50时,IT6＝16μm,IT7=25μm。
（2）查表确定轴的基本偏差查表轴的基本偏差数值表得，基本尺寸为50mm公差带为t的轴的基本偏差数值为ei=+54μm，公差带为h的轴的基本偏差数值为es=0（3）由孔的基本偏差的计算公式确定孔的基本偏差公差带为H的孔基本偏差为EI=-es=0；过盈配合中孔的基本偏差ES=-ei+∆，∆=Th-Ts。
所以公差带为P的孔基本偏差为ES=-ei+∆=-ei+(Th-Ts)=-ei+(IT7-IT6)=-54+(25-16)=-54+9=-45μm （4）计算孔的极限偏差Th=Es-EI，则对φ50H7孔而言：孔的极限偏差为ES=+25μm,EI=0。
对φ50T7孔而言：孔的极限偏差为ES=-45μm,EI=-70um。
（5）计算轴的极限偏差Ts=es-ei，则对φ50t6的轴而言：极限偏差为es=+70μm,ei=+54μm；对φ50h6轴而言es＝0，ei=-16μm.（6）作公差与配合图解如图示（7）计算极限过盈φ50H7/t6极限过盈量为: Ymax=EI-es=0-70=-70μm,Ymin=ES-ei=25-54=-29μm。
φ50T7/h6的极限过盈量为: Ymax=EI-ES=-70-0=-70μm,Ymin=ES-ei=-45-16=-29μm。
孔轴公差带图如下：第2章参考答案一、填空题1．构件所具有的独立运动的数目 2．高、1、2 3．两个构件直接接触且彼此间具有确定运动的联接 4．等于5．1、2、F=3n-2PL-PH 6.低、高7．F=3n-2PL-PH、复合、局部、虚8．两个以上构件同时在一处用转动副相联接就构成了复合铰链；与输出运动无关的自由度；对机构运动不起任何限制作用的约束二、选择题A B B B C C C C B B C三、简答题略四、计算题第3章参考答案一、填空题1．反行程位移小于正行程位移 2．90o3．双摇杆机构4．曲柄双摇杆机构5．k-11800、0、没有、有k+16．曲柄摇杆机构、曲柄滑块机构、偏心轮机构7．连架杆和机架中必有一杆是最短杆，最短杆与最长杆长度之和小于或等于其它两杆长度之和；取与最短杆相对的杆为机架或最短杆与最长杆长度之和大于其余两杆之和 8．0、死点9．曲柄和机架共线的位置10．从动件上一点的力与力作用点的速度方向 11．固定滑块12．移动副代替转动副、变更构件长度、选择不同的构件为机架和扩大转动副二、判断题√ √ × × √ × × √ √ √ × × × × ×三、选择题B D B A B B A A A B B四、简答题略五、计算题第4章参考答案一、填空题1．平面、空间2．尖顶、滚子 3．基圆4．压力角5．水平值、抛物6．尖顶、滚子 7．滚子半径8．实验法或诺模图 9．紧凑、很大、差二、选择题A A B(B、DE)B A三、判断题× × √四、简答题略五、计算分析题3．略第5章参考答案一、填空题1．棘轮机构、槽轮机构、不完全齿轮机构2．棘轮转角可实现无级调节二、选择题 A C A C B A三、简答题略四、计算题第6章参考答案一、填空题1．平带传动、V带传动2．摩擦力来传递运动和动力 3．矩形截面4．打滑、疲劳破坏5．开口销、弹簧夹锁紧6．链节距；主从动链轮转速；主从动链轮齿数7．链板疲劳破坏、铰链的磨损、冲击疲劳破坏、胶合过渡拉断二、判断题× × × × × √ √ × × ×三、选择题A C D C A AB B A A四、简答题略第7章参考答案一、填空题1．法向压力Fn的方向线与该点速度vi的方向线；0o 2．两轮的模数和压力角必须分别相等 3．理论啮合线段4．分度、节5．两轮节圆的半径之和也等于两轮分度圆半径之和 6．节7．分度圆8．定直9．分度圆柱面与端平面的交线；分别与两啮合齿轮的圆心为圆心，以两圆的圆心到两圆的圆心与公法线的交点的距离为半径10齿顶高系数和顶隙系数均为标准值11．齿数、模数、压力角、齿顶高系数和顶隙系数111**mz,rcosα,(z+2ha)m,(z-2ha-2c*)m 22212．基13．刀具的齿顶线将超过啮合线与被加工齿轮的基圆切点 14．17 15．正16．不变、不变、增大一倍二、判断题× √ × × × × √ √ × × × × √三、选择题（CA）C C C A A C B B C D B A B C四、简答题略五、计算题第8章参考答案一、填空题 1．（d1＋d2）/2 2．z1/tanγ 3．顺、逆 4．中间平5．顺时针、左旋 6．右旋、右旋 7．蜗杆头数为1二、判断题× × × × × √三、选择题 C B C B B D四、简答题略第9章参考答案一、填空题1．（－1）m各对啮合齿轮的从动轮齿数乘积/各对啮合齿轮的主动轮齿数乘积2．各齿轮的轴线均固定不动的轮系；只有一个齿轮的轴线是绕其它齿轮的轴线转动的轮系 3．太阳轮、行星轮、行星架4．太阳轮、行星轮、行星架、定轴轮系的传动比、周转轮系的传动比、－zk/z1、外啮合次数二、判断题× × ×三、选择题 B C四、简答题略五、计算题第10章参考答案一、填空题1．普通螺纹、矩形螺纹、梯形螺纹、锯齿形螺纹2．大径、小径、中径、罗距、导程、线数、螺纹升角、牙型角3．受到的轴向拉力 4．塑性变形、断裂 5．螺纹零件用于传动时二、判断题× √ √ √ ×三、选择题C AD A A A D B A B A A A B B四、简答题略第11章参考答案一、填空题1．支承轴和轴上的回转零件2．直轴、曲轴、挠性轴3．增大两倍 4．结构简图 5．相同6．轴肩固定、套筒固定、键固定、过盈配合二、判断题× × √ √ × √ √ × √ ×三、选择题B C C C A A A C四、简答题略五、计算分析题2.略第12章参考答案一、填空题 1．滑动速度高2．摩擦状态、边界摩擦状态、混合摩擦状态和流体摩擦状态3．将润滑油布满工作表面、使轴瓦有一定的强度，不具有良好的摩擦性 4．磨损和胶合5．一批同规格的轴承在规定的实验条件下运转，其中10％发生破坏时所达到的寿命二、判断题√××√×√√√×三、选择题 B C C B C A B四、简答题略五、计算题六、略第13章参考答案一、填空题 1．联轴器2．可移式联轴器和弹性联轴器 3．齿轮4．弹性套柱销 5．定向 6．弹性柱销 7．刚性可移二、简答略三、计算题第二篇：机械设计基础期中考试答案机械设计基础期中考试题目题1已知图示六杆机构，原动件AB作等速回转。
《机械设计基础》试题和答案
《机械设计基础》试题和答案《机械设计基础》是机械工程专业的一门重要课程，涵盖了机械设计的基础知识和基本技能。
下面是一份试题和答案，希望能对读者有所帮助。
一、选择题1、下列哪个零件不属于标准件？（） A. 螺栓 B. 轴承 C. 齿轮 D. 连杆答案：D. 连杆2、在机械设计中，哪种材料具有较好的耐磨性和耐腐蚀性？（） A. 铝合金 B. 钢 C. 聚合物 D. 陶瓷答案：D. 陶瓷3、下列哪个零件是机械传动系统中的核心零件？（） A. 轴 B. 轴承 C. 齿轮 D. 联轴器答案：C. 齿轮4、下列哪个参数是用来描述齿轮的尺寸大小的？（） A. 模数 B. 压力角 C. 齿数 D. 螺旋角答案：A. 模数5、下列哪个零件属于常用件？（） A. 弹簧 B. 滚动轴承 C. 联轴器 D. 滑动轴承答案：A. 弹簧二、填空题1、机械设计的基本要求包括________、、、和。
答案：使用性能好、经济性好、可靠性高、安全可靠、环保性好2、根据轴的承载情况，轴可分为________、和。
答案：心轴、传动轴、转轴3、机械传动系统一般由________、________、________和________组成。
答案：原动机、传动装置、工作机构、控制系统4、齿轮的失效形式有________、________、和。
答案：轮齿折断、齿面磨损、齿面胶合、齿面点蚀5、弹簧的特性线有________、和。
答案：直线型、抛物线型、对数型三、简答题1、请简述机械设计在工业设计中的重要性。
答案：机械设计在工业设计中具有举足轻重的地位。
机械设计为产品的实现提供了技术和美学的支撑，是产品性能和使用寿命的重要保障。
同时，机械设计的美学价值也在现代工业设计中发挥着越来越重要的作用，成为产品外观和结构设计的灵感来源。
2、请说明机械零件常用金属材料应具备哪些性能。
答案：机械零件常用金属材料应具备以下性能：力学性能，包括强度、硬度、塑性和韧性等；物理性能，如导热性、导电性和密度等；化学性能，如耐腐蚀性和抗氧化性等；工艺性能，如铸造性、焊接性、切削加工性和热处理性等。
机械设计基础练习题答案解析（精华版）
机械设计基础试题库第一章绪论机械设计概述一，判定( 每题一分)1，2，一部机器可以只含有一个机构, 也可以由数个机构组成；(√)机器的传动部分就是完成机器预定的动作, 通常处于整个传动的终端；( ×)4，机构就是具有确定相对运动的构件组合；( √)5，6，构件可以由一个零件组成, 也可以由几个零件组成；( √)整体式连杆就是最小的制造单元, 所以它就是零件而不就是构件；( ×)7，8，连杆就是一个构件, 也就是一个零件；减速器中的轴，齿轮，箱体都就是通用零件；( √)( ×)二，挑选( 每题一分)1，组成机器的运动单元体就是什么？( B )A. 机构B. 构件C. 部件D. 零件2，机器与机构的本质区分就是什么？( A )A. 就是否能完成有用的机械功或转换机械能B. 就是否由很多构件组合而成C. 各构件间能否产生相对运动D. 两者没有区分3，以下哪一点就是构件概念的正确表述？(D)A. 构件就是机器零件组合而成的；B. 构件就是机器的装配单元C. 构件就是机器的制造单元D. 构件就是机器的运动单元4，以下实物中, 哪一种属于专用零件？( B )A. 钉5，B. 起重吊钩C. 螺母D. 键以下不属于机器的工作部分的就是(D)A. 数控机床的刀架C. 汽车的轮子B. 工业机器人的手臂D. 空气压缩机三，填空( 每空一分)1，依据功能, 一台完整的机器就是由( 动力系统) ，( 执行系统) ，( 传动系统) ，( 操作掌握系统) 四部分组成的；车床上的主轴属于(执行) 部分；2，3，机械中不行拆卸的基本单元称为( 零件), 它就是( 制造) 的单元体；机械中制造的单元称为(零件), 运动的单元称为( 构件), 装配的单元称为( 机构) ；4，从( 运动) 观点瞧, 机器与机构并无区分, 工程上统称为( 机械) ；5，机器或机构各部分之间应具有_相对运动；机器工作时, 都能完成有用的机械功或实现转换能量；其次章平面机构的结构分析一，填空题( 每空一分)2，两构件之间以线接触所组成的平面运动副, 称为高副, 它产生1个约束, 而保留2个自由度；3，机构具有确定的相对运动条件就是原动件数等于机构的自由度；4，在平面机构中如引入一个高副将引入1个约束, 而引入一个低副将引入_2个约束, 构件数，约束数与机构自由度的关系就是F=3n-2Pl-Ph ；5，当两构件构成运动副后, 仍需保证能产生肯定的相对运动, 故在平面机构中, 每个运动副引入的约束至多为2, 至少为 1 ；6，在平面机构中, 具有两个约束的运动副就是低副, 具有一个约束的运动副就是高副；7，运算平面机构自由度的公式为F= F=3n-2Pl-Ph , 应用此公式时应留意判定:A ，复合铰链,B，局部自由度,C，虚约束；二，挑选题( 每空一分)1，有两个平面机构的自由度都等于1, 现用一个带有两铰链的运动构件将它们串成一个平面机构, 就其自由度等于 B ；A，0 B ，1 C，2B 机构自由度时, 该机构具有确定的运动；2，在机构中原动件数目A，小于 B ，等于 C ，大于；3，运算机构自由度时, 如计入虚约束, 就机构自由度就会 B ；A，增多 B ，削减 C ，不变；4，构件运动确定的条件就是C；A，自由度大于 1 B ，自由度大于零 C ，自由度等于原动件数；三，运算图示平面机构的自由度；( 机构中如有复合铰链, 局部自由度, 虚约束, 予以指出；)( 每题5 分)F=3×5-2 ×7=1 F=3 ×7-2 ×9-1=2F=3×5-2 ×7=1 F=3 ×9-2 ×12-1 ×2=1F=3×3-2 ×4=1 F=3 ×3-2 ×4=1F=3×3-2 ×4=1四，如下列图为一缝纫机下针机构, 试绘制其机构运动简图；(5 分)第三章平面连杆机构一，填空:( 每空一分)1，平面连杆机构由一些刚性构件用_转动副与_移动副相互联接而组成；2，在铰链四杆机构中, 能作整周连续旋转的构件称为曲柄, 只能来回摇摆某一角度的构件称为摇杆, 直接与连架杆相联接, 借以传动与动力的构件称为_连杆；3，图1-1 为铰链四杆机构, 设杆a 最短, 杆b 最长；试用符号与式子说明它构成曲柄摇杆机构的条件:(1) a+b ≤c+d；(2) 以 b 或d为机架, 就a为曲柄；4，在图示导杆机构中,AB 为主动件时, 该机构传动角的值为90 ；K 的值为1 ，5，在摇摆导杆机构中, 导杆摆角ψ=3 0 °, 其行程速度变化系数4；6，铰链四杆机构具有急回特性时其极位夹角θ值＞0 , 对心曲柄滑块机构的θ值＝0 , 所以它无急回特性, 摇摆导杆机构有急回特性；7，当四杆机构的压力角α=90°时, 传动角等于0, 该机构处于死点位置；8，一对心式曲柄滑块机构二，挑选题:( 每空一分), 如以滑块为机架, 就将演化成定块机构；1. 在曲柄摇杆机构中, 只有当置；C为主动件时, 才会显现“死点”位A，连杆 B ，机架C，摇杆 D. 曲柄2. 绞链四杆机构的最短杆与最长杆的长度之与, 大于其余两杆的长度之与时, 机构 BA，有曲柄存在B，不存在曲柄C，有时有曲柄, 有时没曲柄D，以上答案均不对时, 曲柄摇杆机构才有急回运动；3. 当急回特性系数为CA，K＜1 C，K＞1 B，K ＝1 D，K ＝04. 当曲柄的极位夹角为D时, 曲柄摇杆机构才有急回运动；A，θ＜0 B，θ=0 C，θ≦0 D，θ﹥05. 当曲柄摇杆机构的摇杆带动曲柄运动对的瞬时运动方向就, 曲柄在“死点”位置是；( C )A，按原运动方向C，不确定的B ，反方向D，以上答案均不对6. 曲柄滑决机构就是由的；A 演化而来A，曲柄摇杆机构B，双曲柄机构C，双摇杆机构D，以上答案均不对7. 平面四杆机构中, 假如最短杆与最长杆的长度之与小于或等于其余两杆的长度之与, 最短杆为机架, 这个机构叫做 B ；A，曲柄摇杆机构C，双摇杆机构B，双曲柄机构D，以上答案均不对8. 平面四杆机构中, 假如最短杆与最长杆的长度之与大于其余两杆的长度之与, 最短杆为连杆, 这个机构叫做 A ；A，曲柄摇杆机构C，双摇杆机构B，双曲柄机构D，以上答案均不对9. B 能把转动运动转变成往复摇摆运动；A，曲柄摇杆机构B，双曲柄机构C，双摇杆机构 D. 摇摆导杆机构, 也可以把往复直线运动转换成转动运动；10，C能把转动运动转换成往复直线运动A，曲柄摇杆机构C，双摇杆机构B，双曲柄机构D.曲柄滑决机构11，设计连杆机构时, 为了具有良好的传动条件, 应使 A ；A，传动角大一些, 压力角小一些 B ，传动角与压力角都小一些 C ，传动角与压力角都大一些；12，在曲柄摇杆机构中, 当摇杆为主动件, 且D 处于共线位置时, 机构处于死点位置；A，曲柄与机架 B ，曲柄与连杆 C ，连杆与摇杆13，在摇摆导杆机构中, 当曲柄为主动件时, 其传动角 A 变化的；A，就是由小到大 B ，就是由大到小 C ，就是不；14，下图所示的摇摆导杆机构中, 机构的传动角就是E ，90°；B ；A，角A B ，角B D，0°15，压力角就是在不考虑摩擦情形下作用力与力作用点的C方向所夹的锐角；A，法线 B ，速度 C ，加速度 D ，切线；16，为使机构具有急回运动, 要求行程速比系数 E ；A，K=1 B ，K>1 C ，K<117，铰链四杆机构中存在曲柄时, 曲柄 B 就是最短构件；A，肯定 B ，不肯定 C ，肯定不三，判定题( 每空一分)1，铰链四杆机构依据各杆的长度, 即可判定其类型；(×)2，铰链四杆机构中, 传动角越小好；, 机构的传力性能越( ×)3，四杆机构的死点位置即为该机构的最小传动角位置；( √)4，极位角越大, 机构的急回特性越显著；( √) 5，极位角就就是从动件在两个极限位置的夹角；( ×)四，运算题(5 分)图示为一铰链四杆机构, 已知各杆长度:L AB=10cm,L B C=25cm,L CD=20cm,L A D=30cm；当分别固定构件1，2，3，4 机架时, 它们各属于哪一类机构？该机构满意杆长之与条件AB为机架时, 双曲柄机构AD或BC为机架时, 曲柄摇杆机构CD为机架时, 双摇杆机构第四章凸轮机构及其她常用机构一，填空题( 每空一分)1，凸轮机构主要就是由_凸轮，_从动件与固定机架三个基本构件所组成；2，按凸轮的外形, 凸轮机构主要分为_盘形，_移动凸轮等基本类型；3，从动杆与凸轮轮廓的接触形式有_尖顶，_滚子与平底，球面底四种；4，以凸轮的理论轮廓曲线的最小半径所做的圆称为凸轮的基圆；5，凸轮理论轮廓曲线上的点的某点的法线方向( 即从动杆的受力方向) 与从动杆速度方向之间的夹角称为凸轮在该点的_压力角；6，随着凸轮压力角α增大, 有害分力F2 将会_增大而使从动杆自锁“卡死”, 通常对移动式从动杆, 推程时限制压力角α；刚性_冲击, 引起机构剧烈的振动；7，等速运动凸轮在速度换接处从动杆将产生二，挑选题:( 每空一分)1， A 对于较复杂的凸轮轮廓曲线, 也能精确地获得所需要的运动规律；B，滚子式从A，尖顶式从动杆动杆C，平底式从动杆D，以上均不对2. A 可使从动杆得到较大的行程；A，盘形凸轮机构 B ，移动凸轮机构C，圆柱凸轮机构D，以上均不对3，理论廓线相同而实际廓线不同的两个对心直动滚子从动件盘形凸轮机构, 其从动件的运动规律 A ；A，相同 B ，不相同；4，对于转速较高的凸轮机构, 为了减小冲击与振动, 从动件运动规律最好采纳C运动规律；A，等速 B ，等加速等减速 C ，正弦加速度；5，凸轮机构中从动件作等加速等减速运动时将产生 B 冲击；它适用于 E 场合；A，刚性 B ，柔性 C ，无刚性也无柔性D，低速 E ，中速 F ，高速6，滚子从动件盘形凸轮机构的滚子半径应B 凸轮理论廓线外凸部分的最小曲率半径；A，大于 B ，小于C，等于7，直动平底从动件盘形凸轮机构的压力角 A ；A，永久等于 B ，等于常数C，随凸轮转角而变化四，已知凸轮机构如图, 在图上标注出: (5 分)A 点的压力角αA, 并量出其值凸轮从图示位置转过90°后的压力角α一，判定题:1. 单向间歇运动的棘轮机构, 必需要有止回棘爪；√2. 棘轮机构与槽轮机构的主动件, 都就是作往复摇摆运动的；×3. 槽轮机构必需有锁止圆弧；√4. 止回棘爪与锁止圆弧的作用就是相同的；√5. 摩擦式棘轮机构就是“无级”传动的；√6. 槽轮机构运动系数τ恒小于0，5，7. 棘轮机构运动平稳性差×, 而槽轮机构运动平稳性好；√二，挑选题:1. B 当主动件作连续运动时, 从动件能够产生周期性的时停，时动的运动；A，只有间歇运动机构, 才能实现 B ，除间歇运动机构外, 其她机构也能实现C，只有齿轮机构, 才能实现D，只有凸轮机构, 才能实现2. 棘轮机构的主动件就是 B ；A，棘轮B，棘爪C，止回棘爪D，以上均不就是3. 如使槽轮机构τ增大A，增加销数, 需要_ A _ ，B，削减径向槽数C，加快拔盘转速D，以上均不就是第六章带传动一，填空题:1，由于带的弹性引起与带轮之间的相对滑动称为弹性滑动；2，按传动原理带传动分为摩擦带传动与啮合带传动；3，摩擦带传动的失效形式有打滑与疲惫失效；二，判定题:1. 带传动中紧边与小轮相切处, 带中应力最大；( √)2. 带速越高, 带的离心力越大, 不利于传动；(√)√)3. 在多级传动中, 常将带传动放在低速级；(4. 中心距肯定, 带轮直径越小, 包角越大；(×)5. 带传动的从动轮圆周速度低于主动轮圆周速度的缘由就是带的弹性打滑；( √)三. 挑选题1. 带传动中传动比较精确的就是D，A，平带B，V带C，圆带D，同步带2. 平带传动, 就是依靠C来传递运动的；A，主轴的动力B，主动轮的转矩C，带与轮之间的摩擦力D，以上均不就是3. 三角带的型号与A，运算长度A , 都压印在胶带的外表面, B，标准长度C，假想长度D，实际长度4，如下列图就是三角带在轮槽正确安装位置就是 A ；5，为使三角带的两侧工作面与轮槽的工作面能紧密贴合, 轮槽的夹角θ必需比40°略 BA，大一些B，小一点C，一样大D，可以任凭6，带传动采纳张紧轮的目的就是＿D；A，减轻带的弹性滑动C，转变带的运动方向B ，提高带的寿命D，调剂带的初拉力7，与齿轮传动与链传动相比A ，工作平稳, 无噪音, 带传动的主要优点就是，传动的重量轻A ＿；BC，摩擦缺失小, 效率高D，寿命较长第七章链传动一，判定题:1. 链传动的平均传动比就是常数, 而瞬时转动比就是变化的；( √)2. 链转动的平均传动比就是不变的, 它的值.12=d2/d 1=Z2/Z 1 (×)3链传动中, 节距p 增大就传动才能也增大, 所以在设计中应尽量取较大的(p 值；( ×)√)4，水平安装的链传动中, 紧边宜放在上面；5，张紧轮应设置在松边；(√) 6. 链轮常用齿形有: 双圆弧齿形与三圆弧始终线齿形；(√)四，链传动布置如下列图, 小链轮为主动轮, 试在图上标出其正确的转动方向；(5 分)第 8 章 齿轮传动一，填空 :1. 渐开线上各点压力角等于 arccos(r b / r ) ; 越远离基圆 , 压力角越 _大 ; 基圆压力角等于 0 ；2. 把齿轮某一圆周上的比值 P k / л规定为标准值并使该圆上的压力角也为标准值, 这个圆称为 分度圆 ；3. 假如分度圆上的压力角等于 20 , 模数取的就是 标准值 , 齿顶高系数与顶隙系数均为 标准值 , 齿厚与齿间宽度 相等 的齿轮 , 就称为标准齿轮；4. 已知一标准直齿圆柱齿轮 Z=30,h=22，5,m=10,da=320；5. 标准斜齿轮的正确啮合条件就是6. 直齿圆锥齿轮的正确啮合条件就是 : m n1= m n2,_ αn1=_αn2_, β1=- β2 ； :_ m1=m2,α1=_α 2_；7. 直齿圆柱齿轮在传动中 , 齿形上所受的正压力可分解成 圆周力,_ 径向力；8，渐开线标准直齿圆柱齿轮连续传动的条件就是 :重合度大于等于1；9，在一对相互啮合传动的齿轮中 往使小齿轮的齿面硬度比大齿轮, 小齿轮工作次数多 , 考虑两轮的使用寿命大致接近 , 往 大；10，当一对外啮合渐开线直齿圆柱标准齿轮传动的啮合角在数值上与分度圆的压力角相 m2等时 , 这对齿轮的中心距为z 2 )；a ( z 1 11，按标准中心距安装的渐开线直齿圆柱标准齿轮 , 节圆与 分度圆重合 , 啮合角在数值上等于分度圆上的压力角；12，相啮合的一对直齿圆柱齿轮的渐开线齿廓 线；, 其接触点的轨迹就是一条 直13，标准直齿圆柱齿轮不发生根切的最少齿数为二，判定题:17 ；1. 模数没有单位, 只有大小；(×)2. 齿轮的标准压力角与标准模数都在分度圆上；(√)3. 单个齿轮既有分度圆圆；, 又有节(×)4. 斜齿轮具有两种模数, 其中以端面模数作为标准模数；(×)5. 标准直齿圆锥齿轮值；, 规定以小端的几何参数为标准(×)6，标准直齿圆柱齿轮传动的实际中心距恒等于标准中心距；(×) 7 ，所谓直齿圆柱标准齿轮就就是分度圆上的压力角与模数均为标准值的齿轮；( ×) 8，变位系数的渐开线直齿圆柱齿轮肯定就是标准齿轮；(√)三，挑选题:1. 渐开线上任意一点的法线必A，交于B -基圆；B，切于C，没关系2. 标准渐开线齿轮, 影响齿轮齿廓外形的就是A；A，齿轮的基圆半径B，齿轮的分度圆半径C，齿轮的节圆半径D，齿轮的任意圆半径3. 一对渐开线齿轮连续传动的条件为: AA，ε≥1ε≥1，3B ，ε≥2 C，ε≤1 D，4. 渐开线上各点的压力角 B , 基圆上压力角D；A，相等B，不相等C，不等于零5. 对于齿数相同的齿轮D. 等于零齿轮的几何尺寸与齿轮的承载能, 模数越大,力 A ；A，越大B，越小C，不变化6. 斜齿轮有规定以A，法面模数A 为标准值；B，端面模数C，法面模数或端面模数D，以上均不就是7. 斜齿轮规定以A，法面压力角A 为标准值；B，端面压力角C，齿顶压力角D，齿根压力角8. 标准斜齿圆柱齿轮内啮合的正确啮合条件就是 A ；A，m =m =m n , α= α= αn , β= βB，C，m =m =m , α= α= α,α= α= α,h =hm =m =m , β= βD，m =m =m , αn1=αn2=α,B- β = β的几何参数为标准值；9. 标准直齿圆锥齿轮规定它A，小端B，大端C，小端或大端10，正常标准直齿圆柱齿轮的齿根高 B ；A，与齿顶高相等能大也可能小B，比齿顶高大C，比齿顶高小D，与齿顶高相比, 可11，一对标准直齿园柱齿轮传动, 模数为2mm齿,数分别为20，30, 就两齿轮传动的中心距为C；A，100 mm B，200 mm C，50mm D，25 mm 12，一对齿轮要正确啮合, 它们的D必需相等；A，直径B，宽度C，齿数D，摸数13，一标准直齿圆柱齿轮的周节Pt=15，7mm齿,顶圆直径D０＝400mm就,该齿轮的齿数为C；A，82 78B，80 C，D，7614. 对齿面硬度HB≤350 的闭式齿轮传动, 主要的失效形式就是B；A，轮齿疲惫折断 B ，齿面点蚀C，齿面磨损D，齿面胶合 E ，齿面塑性变形15. 开式齿轮传动的主要失效形式就是C；A，轮齿疲惫折断16，对于齿面硬度B ，齿面点蚀C，齿面磨损D，齿面胶合E，齿面塑性变形HB≤350 的闭式齿轮传动, 设计时一般A；A，先按接触强度条件运算合条件运算B，先按弯曲强度条件运算C，先按磨损条件运算D，先按胶17，对于开式齿轮传动, 在工程设计中, 一般D；A，按接触强度运算齿轮尺寸, 再验算弯曲强度B，按弯曲强度运算齿轮尺寸, 再验算接触强度C，只需按接触强度运算D，只需按弯曲强度运算18，在运算齿轮的弯曲强度时, 把齿轮瞧作一悬臂梁, 并假定全部载荷作用于轮齿的A ,以这时的齿根弯曲应力作为运算强度的依据；A，齿根处B，节圆处C 齿顶处19，挑选齿轮的结构形式( 实心式，辐板式，轮辐式) 与毛坯获得的方法( 棒料车削, 锻造，模压与铸造等), 与B有关；A，齿圈宽度B，齿轮的直径C，齿轮在轴上的位置D，齿轮的精度四，运算题(5 分)1. 有一标准渐开线直齿圆柱齿轮, 已知:m=4, 齿顶圆直径da=88,试求:(1) 齿数Z=？(2) 分度圆直径d=？(3) 齿全高h=？(4) 基圆直径db=？解:(1) 由da(2)d=mz=4 m( z 2) 得88=4(z+2);z=20 ×20=80(3)h=2 ，25m=2，25×4=9(4)d b=mzcosα=4×20cos20=75，2五，分析题图示斜齿圆柱齿轮传动, 按Ⅱ轴轴向力平稳原就, 确定齿轮3，4 的旋向；判定齿轮1，4 的受力方向( 各用三个分力标在图上)(5 分)第9 章蜗杆传动一，挑选题:1，蜗杆头数A，多A 就传动效率高；B，少C，与头数无关2. 在蜗杆传动中A，轴面, 蜗杆的 A 模数与蜗轮的端面模数应相等, 并为标准值；D，以上B，法面C，端面均不对3. 当蜗杆头数Z 确定后, 直径系数q 越小, 就螺旋升角 A , 效率越大；A，越大B，越小C，越高D，越低4. 对一般蜗杆传动, 主要应当运算寸；A 内的各几何尺A，中间平面B，法向面C，端面D，以上均不就是5. 当传动的功率较大A，Z =1 , 为提高效率, 蜗杆的头数可以取C；B ，Z =2 ～3 C，Z =46. 蜗杆传动用；A 自锁作A，具有上均不就是B，不具有C，有时有D，以7. 蜗杆传动与齿轮传动相比, 效率 B ；B ，低C，相等D，以A，高上均不就是二，判定题1. 蜗杆传动一般用于传递大功率，大传动比；(×)2. 蜗杆传动通常用于减速装置；(√)3. 蜗杆的传动效率与其头数无关；(×)4. 蜗杆的导程角γ越大, 传动效率越高；( √)三，分析题1，如下列图蜗杆传动, 已知蜗杆的螺旋线旋向与旋转方向, 试求蜗轮的转向；(5 分)2. 如下列图, 已知输出轴上的锥齿轮Z4 的转向n4, 为了使中间轴Ⅱ上的轴向力能抵消一部分, 试求: 再图上标出各轮的转向；判定蜗杆传动的螺旋角方向( 蜗杆，蜗轮) 蜗杆，蜗轮所受各力方向以及锥齿轮Z3 所受轴向力方向；( 要求标在图上或另画图表示) (5 分)蜗杆右旋第10 章齿轮系一，判定题1，平面定轴轮系中的各圆柱齿轮的轴线相互平行；(√)2，行星轮系中的行星轮即有公转又有自转；(√)3，平面定轴轮系的传动比有正负；(√) 4，惰轮不但能转变轮系齿轮传动方向而且能转变传动比；二，运算题( 每题5 分)( ×)1，图示为滚齿机滚刀与工件间的传动简图, 以知各轮的齿数为:Z 1=35,z 2 =10,Z3=30,z 4=70,Z5=40,Z6=90,Z7=1,Z8 =84，求毛坯回转一转时滚刀轴的转数；n1 n8z2 z4 z6 z8z1 z3 z5 z710 70 90 84i18解:3512630 40 1答: 毛坯回转一周滚刀轴转126 转；2，Z1=15,Z2=25,Z3=20,Z 4=60；n1 =200r/min( 顺时针)n 4=50r/min( 顺时针) 试求H的转速；解:1 ，4 为太阳轮,2 ，3 为行星轮,H 为行星架n1 n4n Hn Hz2 z4z1 z36020Hi1425155200 50 n H n Hn H5 75r / minH的转速为75r/min, 顺时针方向；3，已知轮系中各齿轮的齿数分别为Z1 =20，Z2=18，Z 3=56；求传动比i 1H；解:1-3 为太阳轮,2 为行星轮,H 为行星架n1 n3n Hn Hz3z1Hi 135620n30i1H第十一章第十二章轴及轴毂联接一，填空题;1，轴依据其受载情形可分为: 心轴，_转轴，_传动轴；3，主要承担弯矩, 应选心_ 轴; 主要承担转矩, 应选传动轴; 既承担弯矩, 又承担转矩应选转_轴；4，平键联结可分为一般平键连接，导向键连接，_滑键连接等；5，键连接可分为平键连接，_半圆键连接，楔键连接，切向键连接_；二，挑选题:1，平键工作以B为工作面；A，顶面2，半圆键工作以B，侧面B_为工作面；C，底面D，都不就是A，顶面B，侧面C，底面D，都不就是3，楔键工作以A，顶面AC为_工作面；B，侧面C，底面D，都不就是4. 机器的零，部件在装拆时, 不得损坏任何部分；而且经几次装拆仍能保持该机器性能的联接叫 AA，可拆联接 B ，不行拆联接C，焊接D，以上均不就是5. 机械静联接多数属于 A ；B ，不行拆联接C，焊接 D ，以上均不A，可拆联接就是6. 键联接，销联接与螺纹联接都属于 A ；A，可拆联接 B ，不行拆联接C，焊接D，以上均不就是7. 楔键联接对轴上零件能作周向固定, 且 B ；A，不能承担轴向力 B ，只能承担单向轴向力C，不能承担径向力D，以上均不就是8. A 联接的轴与轴上零件的对中性好用于高速精密的传动；B ，松键C，高速精密D，A，紧键以上均不就是9. 依据平键的C不同, 分为A，B，C 型；B ，尺寸大小C ，头部外形D ，以上均A，截面外形不就是四，(10 分)1，图示轴的结构1，2，3 处有哪些不合理的地方？用文字说明；解:1 处轴环高度超过了轴承内圈的高度, 且套筒高度要小于轴承内圈高度2 处轴头长度大于轮毂的宽度3 处没留退刀槽2，下图为斜齿轮，轴，轴承组合结构图；齿轮用油润滑, 轴承用脂润滑, 编写序号列出图中的各设计错误, 并指出设计错误的缘由；( 注: 不必改正)( 找出5 处错误)12347561 处应加垫圈2 处轴环高度高于轴承内圈高度3 处轴头长度大于轮毂宽度4 处套筒高度高于轴承内圈5 处键槽位置应与前一键槽在同一母线上6 处联轴器太短；7 处应开梯形槽13 章 轴承一，填空1，滚动轴承代号 6208 中,6 指 深沟球轴承 ,2 指 直径系列为 2,08 指 内径为40mm ；2，载荷小而平稳，转速高的传动 , 采纳 秋 轴承较合适； 3，向心轴承主要承担 径向载荷；4，推力轴承主要承担 轴向 载荷；5，轴瓦有整体式， 剖分 式两种；25 6，轴承代号 7208AC 中的AC 表示；7，液体润滑轴承分为 8. 滑动轴承的摩擦状态有 静压滑动轴承与动压滑动轴承两钟；干摩擦，边界摩擦，完全液体摩擦；五，运算题 ( 每题 10 分)1. 如下列图 , 已知轴承载荷平稳 , 再室温下工作 , 转速 n=1000r/min, 试运算此对轴承的当 量载荷 P1，P2； 7208AC 轴承 ,S=0， 7Rs,e=0，7,A/R>e 时,x=0 ， 41,y=0 ，85,A/R ≤e 时,x=1,y=0S 1 S 2解:1，运算轴承的轴向力 派生力S 1=0， 7R 1=0，7×200=140N S 2=0， 7R 2=0，7×100=70N Fa=0∵S 1> S 2∴轴左移 , 轴承 2 被压紧 A2= S 1=140N轴承 1 被放松 A1= S 1 =140N 2，运算当量动载荷 A1/ R 1=140/200=0， 7=e x 1=1,y 1=0A2/ R 2=140/100=1， 4 x 2=0， 41,y 2 =0，85 取 fp=1 ， 0就 P1=fp(x R 1+ y A1)1 1 =200N P2=fp(x2 R 2 + y 2 A2)=160N2，如下列图为某机械中的主动轴 , 拟用一对角接触球轴承支承； 初选轴承型号为 7211AC ； 已知轴的转速 n =1450r/min, 两轴承所受的径向载荷分别为 F r1 =3300N,F r2 =1000N,轴向载 荷 F A =900N,轴承在常温下工作 , 运转时有中等冲击 , C r =50500N 角接触球轴承70000AC(α =250) F S =0，68 F rF a / F r ＞e圆锥滚子轴承 70000C(α=150)F S =e F r 70000B(α =400) F S =1，14 F rF a / F r ≤eF S =F r /(2 Y ) F a / C oe轴承类型X0，41 Y 0， 87 X 1 Y 0 α=25α=40角接 触秋 轴承— 0，68 0—1，140，350， 571f 载荷系数 p载荷性质无冲击或稍微冲 击 1， 0～ 1， 2 中等冲击剧烈冲击 f 1，2～1，81，8～3，0p解1．运算轴承的轴向力 F a1，F a2由表查得 7211AC 轴承内部轴向力的运算公式为 F s =0， 68F r , 故有 : F s1=0，68 F r1 =0，68×3300N=2244N F s2=0， 68 F r2 =0，68×1000N=680N F s2+F A =(680＋ 900)N=1580N ＜F s1=2244N由于故可判定轴承 2 被压紧 , F a1= F a2= 2．运算当量动载荷 轴承 1 被放松 , 两轴承的轴向力分别为 F s1=2244NF s1－F A =(2244－900)N=1344N:P 1，P 2 由表查得 e =0，68, 而F a1 F r 12244 3300eF a 2 F r 213441000＜e查表可得 X 1=1, Y 1=0; X 2=0，41, Y 2=0，87；由表取 p =1，4, 就轴承的当量动载荷为 f :P 1=f p ( X 1 F r1 + Y 1 F a1)=1 ，4×(1 ×3300+0×2244)N=4620N F a2)=1 ，4×(0 ，41×1000+0， 87×1344)N=2211N P 2=f p ( X 2 F r2 + Y 2 3. 运算轴承寿命 L h因 P 1＞ P 2, 且两个轴承的型号相同 P = P 1；, 所以只需运算轴承 1 的寿命 , 取7211AC 轴承的 C r =50500N ；又球轴承 ε=3, 取 f T =1, 就得 6 6L h =10 f T C P10 1 50500 4620=15010h ＞12000 h 60n60 1450由此可见轴承的寿命大于预期寿命 , 所以该对轴承合适；。
上海工程技术大学机械设计总复习
加工质量 βσ＜１（加工质量越高， βσ越大）
强化因素 βq>1
上海工程技术大学 机械工程学院
Page 13
有效应力集中系数
综合影响系数
K
(k
e
1
b
1) 1
b q
尺寸系数 表面质量系数 强化系数
k1q(1)
敏化系数 理论应力集中系数
上海工程技术大学 机械工程学院
Page 14
2.零件的极限应力线图——ADGC线
A’ ——对称疲劳极限点 D’——脉动循环疲劳极限点 C ——屈服（强度）极限点
上海工程技术大学 机械工程学院
Page 8
为简便求出各种材料在不同循环特征r的疲劳极限，一般采用 简化的极限应力图
a
对于塑性材料：取三点（分别对应三个r 值）
A’
D ’
G’
A’（0，-1
）
D）’（20
，0
2
G'（s，0 ）
(不同循环特征r 时的材料的疲劳极限)
a
借助极限应力图，可得到各种循环特征值r下的疲劳极限
A’
每一r 值，实验可得相应的疲劳极限r
’a
D ’ E’
而 r = a + m 曲线A’C’即为材料的极限应力图
其上任一点E’的纵、横坐标之和，即为材料在
45o
该点所对应的r 下的疲劳极限
o
0 D（ 2
， 0 2
机械设计
上海工程技术大学 机械工程学院
Page 1
2016年《机械设计》期末考试
考试题型及分值分配
一、选择题（25分）：每题1分共25分 二、简答题（25分）：4小题共计25分 三、计算题（40分）：4大题共计40分 四、改错题（10分）：1小题共计10分
机械设计基础考试题库及答案
机械设计基础考试题库及答案一、选择题1. 下列哪项不是机械设计的基本要素？A. 功能性B. 可靠性C. 美观性D. 经济性答案：C2. 机械设计的主要目标是？A. 提高生产效率B. 降低成本C. 提高产品质量D. 所有选项都是答案：D3. 以下哪个选项与机械设计中的材料选择无关？A. 强度B. 寿命C. 可靠性D. 形状答案：D4. 以下哪种连接方式适合要求灵活性较高的零部件？A. 焊接B. 螺栓连接C. 水泵连接D. 强力胶粘答案：B5. 什么是机械设计中的公差？A. 公差是指机械零件之间的尺寸差异B. 公差是指机械零件的加工精度C. 公差是指机械零件的形状误差D. 公差是指机械零件的材料选择答案：A二、填空题1. 机械设计中常用的零件连接方式有_______、_______和_______。
答案：焊接、螺栓连接、键连接。
2. 机械设计中常用的材料选取指标包括强度、_______、耐磨性和_______。
答案：刚度、耐蚀性。
3. 公差可以通过_______加工和_______加工来控制。
答案：数控加工、磨削加工。
4. 机械设计中常用的连接件有螺栓、_______和焊接件。
答案：销轴。
5. 设计工程师在机械设计中需要考虑的因素有功能性、可靠性、_______性和经济性。
答案：美观。
三、简答题1. 请简要描述机械设计的基本要素。
答案：机械设计的基本要素包括功能性、可靠性和经济性。
功能性指机械产品需要满足一定的功能要求，如承载能力、传动效率等。
可靠性指机械产品需要在正常使用条件下保持稳定可靠的工作性能。
经济性指机械产品需要在设计、制造和使用过程中具有较低的成本。
2. 请简要介绍机械设计中常用的材料选取指标。
答案：机械设计中常用的材料选取指标包括强度、刚度、耐磨性和耐蚀性。
强度指材料的抗拉强度、屈服强度等，影响机械零件的承载能力。
刚度指材料的刚性和变形能力，影响机械零件的稳定性和设计寿命。
耐磨性指材料的耐磨损程度，影响机械零件的使用寿命。
2022上海工程技术大学机械设计基础专升本(一)
2022上海工程技术大学机械设计基础专升本（一）模拟题（一）一．算出图示机构的自由度（如有复合铰链，局部自由度或虚约束，应一一予以说明），并指出有几个原动件，其运动才能确定。
二．如图所示一对心直动滚子推杆偏心圆凸轮机构，O为凸轮几何中心，01为凸轮转动中心，010=0.50A，圆盘半径R=60mm。
要求：1）画出该凸轮的理论轮廓线和基圆半径r0；2）画出在C点位置的压力角0；3）画出在D点接触时的位移S0。
三．问答题1）何谓带传动的弹性滑动和打滑？它们能否避免？2）什么是蜗杆直径系数q？为什么要引入q？'四．如图所示轮系中，已知各轮齿数为Z1Z225,Z2Z320,ZH100,Z420，试求传动比i14。
五．如下图所示铰链四杆机构ABCD，已知杆长LAB=30mm，LBC=60mm，LCD=50mm，AD为机架，AB为原动件。
试问：（1）若LAD=45mm，则此机构是什么类型的机构（2）在图中作出图示位置时机构的压力角α和传动角γ；（3）在图中作出可能出现最小传动角的两个位置。
六．由V带传动及一对开式齿轮传动组成的传动装置如下图所示。
已知电动机输入功率P=10KW，转速n=1440r/min，单向传动，V带传动的传动比i12，开式齿轮传动的传动比i22.92，V带传动效率10.94，轴承效率20.98两齿轮许用应力H1510MPa,H2450MPa,F1138MPa,F2120MPa,a196mm，载荷系数K=1.5。
试计算齿轮传动是否满足要求。
（附公式：HZEZH齿宽分别为B185mm,B280mm，齿形系数YF12.73,YF22.26,模数m4mm，中心距2KT1YF2KT1u1F）H；F2bmZbd1u1七．图示轴上安装了一对30205AC/P6轴承，常温下工作，载荷平稳，轴的转速n=1250r/min，预期寿命Lh50000小时，已知两轴承径向载荷Fr11000N,Fr22000N,轴上的轴外向载荷FA500N,方向如图所示。
工程技术大学《机械设计基础》考试试卷及参考答案
工程技术大学考试试卷及答案考试科目： 机械设计基础一、是非题，判断各题，对的画“√”，错的画“×”（每小题2分，共10分） 1.在绘制机构运动简图时，不仅要考虑构件的数目，还要考虑构件的具体构造。
2.在曲柄摇杆机构中，当以曲柄为主动件时，最小传动角出现在曲柄与机架两个共线位置处。
3.一对外啮合的直齿圆柱标准齿轮，小轮的齿根厚度与大轮的齿根厚度相等。
4.两构件组成一般情况的高副即非纯滚动高副时，其瞬心就在高副接触点处。
5.平底从动件凸轮机构的缺点之一是平底不能与凹陷凸轮轮廓接触。
二、单项选择题（每小题2分，共10分）1.一个渐开线直齿圆柱齿轮上的节圆有（ ）个。
A ．0 ； B ．1 ； C ．2 ； D ．32.蜗杆传动中，若蜗杆的螺旋线方向为右旋，则蜗轮的螺旋线方向应为（ ）。
A ．左旋； B ．右旋； C ．左旋右旋都可以； D ．左旋右旋都不可以。
3.当两渐开线齿轮的中心距略有改变时，该对齿轮的（ ）。
A ．传动比不变，且啮合角也不变；B ．传动比有变化，但啮合角不变；C ．传动比不变，但啮合角有变化；D ．传动比有变化，且啮合角有变化。
4.下列物体中不是机器的是（ ）。
A ．小汽车B ．电动机C ．车床D ．缝纫机带轮机构。
5.槽轮机构的作用是（ ）。
A ．将主动件的连续均匀运动转变为从动件的间歇转动；B ．用于主、从动件间的变速传动；C ．用于两轴间的变矩传动；D ．用于两轴间的匀速传动。
三、填空题（每空2分，共10分）试列举出五种能将连续回转运动转换为直线运动的机构， 、 、 、 、 。
四、分析简答题（40分）1.（10分）计算图示机构的自由度，图中已给定一个原动件，依据自由度数，请判断是否还需要再给定一个原动件该机构才能具有确定的运动？如需要请正确地从连架杆中选定原动件并做出标记，并画出拆分后该机构的杆组图。
学 号 姓 名 院系……………………密……………封……………线……………以……………内……………答……………题……………无……………效……………………2.（10分）图示偏置曲柄滑块机构中，已知曲柄20cm AB =，偏心距10cm e =， 连杆60cm BC =，主动件曲柄逆时针匀速转动，角速度10rad/s ω=。
高职《机械设计基础》试卷一含答案
试卷一题号一二三四五总分得分阅卷人签名一、选择题（每空1分，共20分）1. 铰链四杆机构存在曲柄的必要条件是最短杆与最长杆长度之和______其他两杆之和。
A.≤B.≥C.>D.=2.平面四杆机构无急回特性时_____，行程速比系数_______A.压力角α=0B.传动角β=0C.极位夹角θ=0D.k＞1E.k＜1F.k=13.曲柄摇杆机构中，曲柄为主动件时，______死点位置。
A.曲柄与连杆共线时为B.摇杆与连杆共线时C.不存在D.存在，但是无法确定具体出现位置4.机构具有确定运动的条件是___________。
A.自由度大于零B.自由度等于原动件数C.自由度大于1D.自由度大于原动件数5.凸轮机构中的压力角是指______间的夹角。
A.凸轮上接触点的法线与从动件的运动方向B.凸轮上接触点的法线与该点的速度C.凸轮上接触点的切线与从动件的运动方向D.凸轮上接触点的切线与该点线速度6.右图中A点处形成的转动副数为个A. 1B. 2C. 3D. 07.普通平键连接传递动力是靠_______。
A.两侧面的摩擦力B.两侧面的挤压力C.上下面的挤压力D.上下面的摩擦力8.螺纹连接是一种_______。
A.可拆连接B.不可拆连接C.具有防松装置的为不可拆连接，否则为可拆连接D.具有自锁性能的为不可拆连接，否则可拆9. ______，键不动，轮毂轴向移动，适用于短距离移动。
A.普通平键B.导向平键C.半圆键D.滑键10.带传动是依靠来传递运动和功率的。
A.带与带轮接触面之间的正压力B.带与带轮接触面之间的摩擦力C.带的紧边拉力D.带的松边拉力11.带在工作时产生弹性滑动，是由于______。
A.带不是绝对挠性件B.带与带轮间的摩擦系数偏低C.带的紧边与松边拉力不等D.带绕过带轮产生离心力12．带在工作时受到交变应力的作用，最大应力发生在__ __。
A．带进入小带轮处B．带离开小带轮处C．带进入大带轮处D．离开大带轮处13.链条由于静强度不够而被拉断的现象，多发生在情况下。
