主变零序电压保护
(完整版)主变零序保护的知识
主变零序保护的知识1 概述变压器的零序电流保护、变压器间隙电流保护与变压器零序电压保护一起构成了反应零序故障分量的变压器零序保护，是变压器后备保护中的重要组成部分，同时也是整个电网接地保护中不可分割的一部分。
本文就变压器的零序电流保护的一些特点进行介绍。
2 零序电流互感器安装位置对保护的影响零序电流的产生，对保护所体现的故障范围会有很大的影响(对于自耦变压器，零序电流只能由变压器断路器安装处零序电流互感器产生，本文不做讨论)。
下面按故障点的不同展开如下分析(见图1)：由上面的三种故障情况我们可以看到，变压器断路器处零序电流保护只能对安装处母线两侧的故障进行区分，变压器中性点处的零序电流保护只能对变压器高压侧与低压侧故障进行区分。
如果采用断路器处的零序电流保护，则与线路的零序保护概念上基本是相同的，只不过零序方向可以根据电流互感器的极性选择指向主变或指向母线，指向母线则保护的范围只是断路器电流互感器安装处开始，需与线路零序保护配合且范围较小；指向主变，则要同主变另一侧的出线接地保护相配合，比较麻烦。
如果采用主变中性点处的零序电流保护，则保护的范围比断路器处零序电流保护宽一些，同样根据主变中性点零序电流互感器的极性接线可以将中性点零序电流保护分为指向本侧母线或对侧母线，一般采用指向本侧母线，整定配合较清晰方便。
我局目前运行的都是主变中性点零序电流保护，断路器处零序电流保护只有在旁路断路器带主变运行时才可能碰到，但如上面提到，对于主变其他侧有出线接地保护的因为整定配合的困难，此时旁路的零序电流保护宜退出，如为了对主变引线段进行保护，也可对旁路零序电流保护段进行适当保留。
3 变压器中性点电流互感器极性试验一般情况下，零序功率方向要求做带负荷测试，但对于接于变压器中性点套管电流互感器的零序保护，其极性显然是无法用电流二次回路短接人为制造零序电流来检验接线极性正确与否的，因而整组极性试验就显得极为重要。
可以利用直接励磁冲击，在电流互感器线圈二次侧产生的直流响应，用直流毫安或微安表观察指针的摆动来确定极性关系，具体做法见图2。
变压器零序保护与间隙保护
1、主变压器中性点零序过流、间隙过流和零序过压各保护什么类型故障保护整定原则是什么
答：主变压器中性点零序过流、间隙过流和零序过压，是保护设备本身引出线上的接地短路故障的，一般是作为变压器高压侧110——220千伏系统接地故障的后备保护，零序电流保护，是变压器中性接地运行时的零序保护；而零序电压保护是变压器中性点不接地运行时的零序保护；而间隙过流则是用于变压器中性点以放电间隙接地的运行方式中。
零序过流保护，一次启动电流很小，一般在100安左右，时间约秒，零序过压保护，按经验整定为二倍额定相电压，为躲过单相接地的暂态过压，时间通常整定为——秒，变压器220KV侧中性点放电间隙的长度，一般为325毫米，击穿电压的有效值为千伏，当中性点的电压超过击穿电压时，间隙被击穿，零序电流通过中性点，保护时间整定为秒。
浅析主变间隙零序过电压保护动作原因及防范措施
2020年第8期总第399期浅析主变间隙零序过电压保护动作原因及防范措施文清泉（国网四川省电力公司通江县供电分公司，四川巴中636700）2009年08月20日凌晨，巴中市境内遭受雷电暴雨袭击。
03:13:00.508，某110kV 变电站1号主变高后备保护间隙零序电压出口，延时0.3s 跳开通永线152开关、1号主变中压侧301开关、1号主变低压侧901开关，零序电压动作二次值为348.6V ；03:16:46.798，35kV 永沙线353开关、永河线354开关低周减载动作跳闸，动作值为48.8Hz ，造成全站失压，站用电源自动切换至2号外接站用变。
因雷暴雨天气，无法检查室外设备，确定故障原因，08月20日07:13，检查发现110kV 通永线152线路B 、C 相避雷器各动作一次，110kV 母线B 、C 相避雷器各动作一次，1号主变110kV 中性点避雷器动作一次。
07:27全站恢复送电。
1故障前运行方式本站系统连接图及运行方式如图1所示。
110kV Ⅰ段母线：1号主变，1号主变中性点刀闸在分位。
152线路处于运行状态（152作线路和主变高压侧开关用）。
353线路（T 接4个35kV 变电站，且有小水电源）、354线路处于运行状态。
351、352为备用线。
10kV 系统无出线，接有1号站用变及2台电容器组，电容器均热备用。
图1系统连接图及运行方式通永线对侧110kV 变电站系统连接图及运行方式如图2所示。
110kV Ⅰ段母线：1号主变，1号主变中性点刀闸在分位。
110kV Ⅱ段母线：2号主变，2号主变中性点刀闸在分位。
母联1132刀闸在合位。
151线路、152线路、154线路处于运行状态。
153线路处于冷备用状态。
图2通永线对侧110kV 变电站系统连接图及运行方式2事故检查经过本站检查情况：03:13:00.508，故障录波装置启动录波，故障分析为通永线152开关跳闸，Ⅰ母U 0越限，波形分析为Ⅰ母Ua 二次电压几乎为零，Ⅰ母U b 、U c 二次电压升高到115V 左右，Ⅰ母U 0达228V ，持续时间为327.5ms ，1号主变高压侧零流为0。
主变零序保护及中性点不接地保护
什么叫主变零序电压保护？1.中性点直接接地运行时的零序保护变压器零序保护由零序电流保护组成，电流元件接到变压器中性点电流互感器的二次侧。
为提高可靠性和满足选择性，变压器中性点均配置两段式零序电流保护，每段均设置两个延时。
零序保护I段的动作电流延时t1和t2与相邻元件单相接地保护I段相配合。
一般取t1=0.5～1.Os，而取t2=t1+△t为时限阶段。
零序保护I段以t1延时动作于母线解列，以缩小故障影响范围；动作后仍不能消除故障，再以t2延时动作于发变组解列灭磁。
设置I段的目的主要是对付母线及其附近的短路，因这类故障对电力系统影响特别严重，应尽快切除。
零序保护Ⅱ段的动作电流及相应的延时t3和t4与相邻元件零序保护的后备段相配合，而t4=t3+△t。
t3作用于母线解列，t4作用于解列灭磁。
为防止变压器与系统并列之前，在变压器高压侧发生单相接地而误跳母联断路器，零序保护动作于母线解列的出口回路应经主变高压侧断路器的辅助触点闭锁。
2.主变中性点不接地运行时的零序保护22OKV及以上的大型变压器高压绕组均采用分级绝缘，绝缘水平偏低，例如220kV变压器中性点冲击耐压为400kV，l0 min；工频耐压为200kV。
主变不接地运行时，单相接地故障引起的工频过电压将超过变压器中性点绝缘水平。
如220kV主变最高工作电压为242kV，而其中性点不能长时间耐受242/√3=140kV的稳态电压，同时暂态电压值可能高达252kV（取暂态系数为1.8），超过了工频过电压允许值200kV，这时中性点避雷器可能会在暂态过电压下放电。
避雷器按冲击过电压设计，热容量小，在工频过电压下放电后不能灭弧，将造成避雷器爆炸。
另外在系统故障引起断路器非全相跳、合闸时，若发生失步也会使中性点与地之间最高电压超过中性点耐压允许值，甚至引起避雷器爆炸。
对此,前述零序保护往往不能起到保护作用，故目前在变压器中性点装设了放电间隙作为过电压保护。

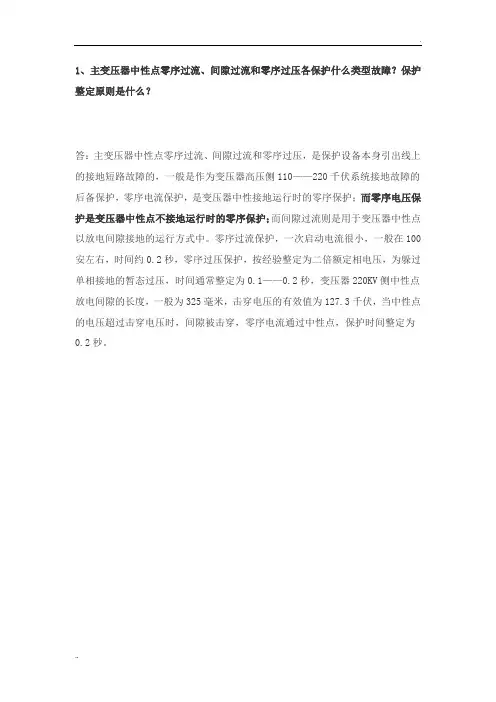

变压器零序保护与间隙保护
.
1、主变压器中性点零序过流、间隙过流和零序过压各保护什么类型故障？保护整定原则是什么？
答：主变压器中性点零序过流、间隙过流和零序过压，是保护设备本身引出线上的接地短路故障的，一般是作为变压器高压侧110——220千伏系统接地故障的后备保护，零序电流保护，是变压器中性接地运行时的零序保护；而零序电压保护是变压器中性点不接地运行时的零序保护；而间隙过流则是用于变压器中性点以放电间隙接地的运行方式中。
零序过流保护，一次启动电流很小，一般在100安左右，时间约0.2秒，零序过压保护，按经验整定为二倍额定相电压，为躲过单相接地的暂态过压，时间通常整定为0.1——0.2秒，变压器220KV侧中性点放电间隙的长度，一般为325毫米，击穿电压的有效值为127.3千伏，当中性点的电压超过击穿电压时，间隙被击穿，零序电流通过中性点，保护时间整定为0.2秒。
..。

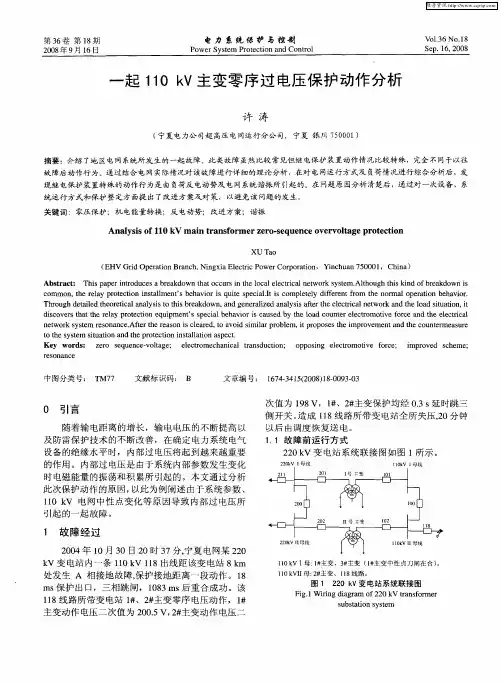

一起110kV主变零序过电压保护动作分析
第 ３ 卷 第 １ 期 ６ ８ ２０ 年 ９ １ ０８ 月 ６日
电 力 系统 保 护 与 控 制
Ｐｏｗｅ ｒＳｙｓｅ ｏ ｅ ｔｏ ｎｄ Ｃｏｎ ｒ ｔ ｍ Ｐｒ ｔ ｃ ｉ ｎ ａ ｔｏｌ
Ｖｂ１３６Ｎ ｏ． ８ ＿ １ Ｓｅ ｐ．１ ２０ ６， ０８
ｎ ｗｏｒ ｙｓｅ ｅ ｏｎ ｎｃ ． ｔｅ ｈ ｅ ｓ ｎ ｉ ｅ ｒ ｄ， Ｏ ａ ｏｉ ｉ ｉａ ｒ ｂ ｅ ，ｉ ｏ ｅｔ ｋ ｓ ｔ ｍ ｒ ｓ ａ ｅＡｆ ｒｔ ｅ ｒ ａ ｏ ｓｃｌａ ｅ ｔ ｖ ｄ ｓｍ ｌｒｐ ｏ ｌ ｍ ｔｐｒ ｐｏｓ ｓｔ ｅ ｉ ｐｒ ｖｅ ｅ ｔａ ｅｃ ｎｔｒ ｅ ｕ ｅ ｅ ｍ ｏ ｍ ｎ ｎｄ ｔ ｏｕ ｅ ｍ ａｓ ｒ ｈ ｈ
中 图分 类 号 ： Ｔ ７ Ｍ７
文献标识码 ： Ｂ
文 章编 号 ： １７ —４ ５２０ ）８０ ９ —３ ６４３ １（０ ８ １—０ ３０
０ 引言
随着 输 电距 离 的增长 ，输 电电压 的不 断提 高 以 及 防雷保 护技 术 的不 断 改善 ，在 确定 电力 系统 电气 设备 的绝 缘水 平 时 ， 内部 过 电压将 起 到越 来越 重要 的作 用 。 内部 过 电压 是 由于系 统 内部参 数 发生 变化
ｒ ｅＳ ｎａｎ Ｃｅ ０
ｅｅ ｔｏ ｃ ａ ｉ ａ ｔａ ｓ ｕ ｔ ｎ ｏ ｐ ｓｎ ｅ ｅ ｔ ｍｏ ｉ ｅ ｏ ｃ ； ｌｃｒ ｍｅ ｈ ｎ ｃ ｌ ｒ ｎ ｄ ｃｉ ； ｏ ｐ ｏ ｉ ｇ ｌ ｃｒ ｏ ｔ ｆ ｒ ｅ ｖ
ｉ ｒｖ ｄ ｃ ｅ ； ｍｐ ｏ ｅ ｓ 零 序 过 电压 保 护 动作 分 析 １
许 涛
（ 夏 电 力公 司 超 高压 电 网运 行 分 公 司 ， 宁 夏 银 川 ７ ０ １ 宁 ０） ５ ０
零序过电压保护原理
零序过电压保护原理
零序过电压保护是一种用于电力系统中的保护装置，用于检测和防止电力系统中的零序过电压情况。
零序过电压是指在电力系统中，三相电压不平衡引起的零序电压超过设定值的情况。
在电力系统中，当出现线路短路、接地故障或者设备故障时，会导致电流发生变化，从而引起电压的变动。
而当电力系统中的故障引起的电流不平衡时，会导致三相电压不平衡，进而产生零序电压。
零序电压会导致设备绝缘损坏、设备过热甚至引起火灾等严重后果。
为了保护电力系统的安全运行，需要使用零序过电压保护装置。
该装置一般由电压互感器、比例元件和继电器组成。
当电力系统中的零序电压超过设定值时，电压互感器将信号传递给比例元件，比例元件将信号放大，并通过继电器触发断路器等设备来切断电路，以保护系统设备的安全运行。
零序过电压保护装置的工作原理是通过检测电力系统中的零序电压大小来确定是否触发保护动作。
零序过电压保护装置的设定值根据系统的额定电压和保护要求来确定。
一般来说，当零序电压超过设定值一段时间后，保护装置才会触发动作。
这样可以避免因瞬时电压波动而误操作。
总之，零序过电压保护装置是电力系统中重要的保护装置，其原理是通过检测零序电压大小来触发保护动作，以保护电力系统设备的安全运行。
浅谈110kV主变后备保护——零序保护
序 电流保 护之间的动作 配合 ，也 能使零序 电流保 护 的保护 范围 相对稳定 ， 体措施是使部分变压器 中性点接地。 具 山西焦化集 团有 限公司现有 的 ６台主变均 引 自明姜 ２ ０ｋ ２ Ｖ 变 电站 ， 司的供 电系统 比较 薄弱 ，１ Ｖ母 线接地 、 公 １ ０ｋ 闪络等 电 网 电压波动对 我公司正常供 电影 响很 大 ，对变压器 绝缘危害也 很 大。随着 山西焦化集团有限公司 １０万 ｔ ５ 焦炉改造 、０万 ｔ ２ 甲 醇 项 目建设 ， 电网的运行方 式经常会改变 ， 对于主变 的中性点也 会 经常改变 ， 而地调要 求公 司 ３ １０ｋ 个 １ Ｖ变 电站 的 ６台主变 中
明 ，一个结构 合理 的电 网是 电网安全稳定 运行最重要 的物质基 础 ， 于一个 以 １０ｋ 对 １ Ｖ电压等级作为主 电源 的系统 而言 ， 于 ６ 对
２ 零序 过流 和 间隙 零序 过流 及零 序过 压保 护原 理
变压器 中性点可接地 或不 接地运行 。接地 变压器对不接地 变压器在系统故 障时以及外部 接地故障引起 的过电流 ，因失去 系统接地点在故 障时引起 的中性点 电压升高 ，均应按规程装设 零 序保 护 ， 它们 是整个 电网接地保护 的组成部 分之一 ， 它的配置 与 整定 必须和 电网接地保护相 配合 。对全绝缘变压 器除装置零 序 电流保护外 ， 要增 设零序过 电压保护 ， 电力 网单相 接地失去 当
科技 情报开发与经济
文章编 号：０ ５ ６ ３ （ ０ １２ — ２ １ ０ １０ — ０ ３ ２ １ ） １０ ０ — ３
Ｓ ＩＴ Ｃ Ｆ Ｒ ＴＯ Ｅ Ｅ Ｏ Ｍ Ｎ Ｃ － Ｅ Ｈ Ｉ Ｏ ＭＡ Ｉ Ｎ Ｄ Ｖ Ｌ Ｐ Ｅ Ｔ＆Ｅ Ｏ Ｏ Ｙ Ｎ ＣＮ Ｍ
主变的零序阻抗-概述说明以及解释
主变的零序阻抗-概述说明以及解释1.引言1.1 概述概述部分的内容可以是对主变的零序阻抗的基本概念和重要性进行介绍。
可以按照以下思路进行撰写：主变的零序阻抗是电力系统中的重要参数之一，它直接关系到系统的稳定性和运行安全。
在电力系统中，零序电流是指在三相不平衡或单相接地故障时，在中性点引起的电流。
而主变的零序阻抗则是表示主变在零序故障下的阻抗特性。
主变的零序阻抗有着重要的作用。
首先，它能够反映主变的短路能力。
在电力系统中，主变的短路能力往往是评估系统安全性和可靠性的重要指标之一。
零序故障是电力系统中比较常见的故障形式，而主变的零序阻抗能够衡量主变在零序故障下的电流大小，从而判断主变的短路能力。
其次，主变的零序阻抗对电力系统的运行稳定性也有着重要的影响。
由于电力系统中存在各种不平衡因素，例如非对称负载和接地故障等，这些因素会导致零序电流的产生和流动。
而主变作为电力系统的关键设备之一，其零序阻抗的大小和特性直接影响到电力系统中的零序电流的分布和传输。
因此，了解主变的零序阻抗是保障电力系统运行稳定的重要前提。
总之，主变的零序阻抗是电力系统中的重要参数，它直接关系到系统的稳定性和运行安全。
了解主变的零序阻抗的定义和作用对于电力系统的规划、设计和运维具有重要意义。
在接下来的章节中，将详细介绍影响主变零序阻抗的因素以及计算方法，以期全面了解主变的零序阻抗。
1.2 文章结构文章结构部分应该对整篇文章的组织结构进行简要说明，并介绍主要章节的内容概述。
以下是参考的内容：文章结构本文将分为引言、正文和结论三个部分来介绍主变的零序阻抗。
具体结构如下：1. 引言本章将对主变的零序阻抗进行概述，包括定义和作用。
同时介绍了本文的目的，即深入研究主变的零序阻抗及其影响因素，并提出进一步研究的方向。
2. 正文本章将详细讨论主变的零序阻抗。
首先，介绍主变的零序阻抗的定义和作用，包括其在电力系统中的重要性和应用。
接着，探讨了主变零序阻抗的影响因素，包括线路参数、相继性电抗的影响等。
主变零序保护的知识
主变零序保护的知识1 概述变压器的零序电流保护、变压器间隙电流保护与变压器零序电压保护一起构成了反应零序故障分量的变压器零序保护，是变压器后备保护中的重要组成部分，同时也是整个电网接地保护中不可分割的一部分。
本文就变压器的零序电流保护的一些特点进行介绍。
2 零序电流互感器安装位置对保护的影响零序电流的产生，对保护所体现的故障范围会有很大的影响(对于自耦变压器，零序电流只能由变压器断路器安装处零序电流互感器产生，本文不做讨论)。
下面按故障点的不同展开如下分析(见图1)：由上面的三种故障情况我们可以看到，变压器断路器处零序电流保护只能对安装处母线两侧的故障进行区分，变压器中性点处的零序电流保护只能对变压器高压侧与低压侧故障进行区分。
如果采用断路器处的零序电流保护，则与线路的零序保护概念上基本是相同的，只不过零序方向可以根据电流互感器的极性选择指向主变或指向母线，指向母线则保护的范围只是断路器电流互感器安装处开始，需与线路零序保护配合且范围较小；指向主变，则要同主变另一侧的出线接地保护相配合，比较麻烦。
如果采用主变中性点处的零序电流保护，则保护的范围比断路器处零序电流保护宽一些，同样根据主变中性点零序电流互感器的极性接线可以将中性点零序电流保护分为指向本侧母线或对侧母线，一般采用指向本侧母线，整定配合较清晰方便。
我局目前运行的都是主变中性点零序电流保护，断路器处零序电流保护只有在旁路断路器带主变运行时才可能碰到，但如上面提到，对于主变其他侧有出线接地保护的因为整定配合的困难，此时旁路的零序电流保护宜退出，如为了对主变引线段进行保护，也可对旁路零序电流保护段进行适当保留。
3 变压器中性点电流互感器极性试验一般情况下，零序功率方向要求做带负荷测试，但对于接于变压器中性点套管电流互感器的零序保护，其极性显然是无法用电流二次回路短接人为制造零序电流来检验接线极性正确与否的，因而整组极性试验就显得极为重要。
可以利用直接励磁冲击，在电流互感器线圈二次侧产生的直流响应，用直流毫安或微安表观察指针的摆动来确定极性关系，具体做法见图2。
主变零序过压保护定值
主变零序过压保护定值一、引言主变零序过压保护是电力系统中的一项重要保护措施，其作用是保护主变压器免受零序过电压的损害。
本文将详细探讨主变零序过压保护定值的设置方法和要点。
二、主变零序过压保护定值设置方法2.1 确定主变零序过压保护的动作原则在进行主变零序过压保护定值的设置前，首先需要明确保护的动作原则。
一般情况下，主变零序过压保护应满足以下两个动作原则：1.在主变零序电压超过额定电压一定百分比后开始动作；2.在主变零序电压超过额定电压的更高百分比后短时间内保护动作，以避免主变压器和网络的不可逆损坏。
2.2 确定主变零序过压保护动作值和延时设定确定主变零序过压保护的动作值和延时设定需要考虑多个因素，包括主变零序电流的额定值、电网的容忍度和主变零序电压超限的滞后性等。
1.主变零序过压保护动作值的选择应考虑主变零序电流的额定值，通常可以选择主变零序电压的额定值的110%~118%范围内进行设定。
2.主变零序过压保护的延时设定应考虑电网的容忍度，以及主变零序电压超过额定电压的更高百分比时保护的快速动作。
一般情况下，可以根据电网容忍度和绝缘水平来确定。
2.3 额定电压的选择在进行主变零序过压保护定值设置时，需要选择合适的额定电压。
额定电压的选择应考虑以下几个因素：1.铭牌参数：首先要参考主变压器的铭牌参数，查找额定电压信息。
2.电网容忍度：根据所在的电网容忍度，选择较高的额定电压。
三、主变零序过压保护定值设置要点3.1 实测数据的分析在进行主变零序过压保护定值设置时，需要进行实测数据的分析。
通过对实测数据的分析，可以了解系统的运行情况，明确主变零序电压的频率和偏差值。
3.2 系统参数的确定在进行主变零序过压保护定值设置时，需要确定系统的参数。
包括主变零序电压的额定值、频率、变压器的额定容量等。
3.3 设备的动作性能测试在进行主变零序过压保护定值设置时，需要对设备的动作性能进行测试。
通过对设备的动作性能测试，可以了解设备的动作性能是否满足要求。
主变零序过流保护的作用
主变零序过流保护的作用1.引言1.1 概述主变零序过流保护是电力系统中重要的保护措施之一。
电力系统中的主变厂电压等级高，承担着电能的传输和配电任务，因此对主变进行保护显得尤为重要。
而零序过流保护则是针对主变中可能出现的零序故障所设计的一项保护手段。
在电力系统中，零序故障是指电流中存在非平衡的情况，即三相电流不相等。
主变零序过流保护主要是为了防止这种非平衡电流导致主变故障和设备损坏，进而保护系统的安全稳定运行。
主变零序过流保护的作用主要体现在以下几个方面。
首先，它能够及时地检测零序故障，并迅速切除故障分支，防止故障扩大和蔓延，从而避免了设备的损坏和系统的停电。
其次，主变零序过流保护还能够在故障发生时及时报警，提醒运维人员进行检修和排除故障，保证电力系统的安全运行。
此外，主变零序过流保护还能够提高电力系统的可靠性和稳定性，保障用户的用电需求得到满足。
综上所述，主变零序过流保护在电力系统中扮演着至关重要的角色。
它不仅可以保护主变及相关设备的安全运行，还能提高系统的可靠性和稳定性。
为了确保电力系统的正常运行，必须高度重视主变零序过流保护的作用，加强对其原理和操作方法的研究与应用。
只有这样，才能更好地保障电力系统的安全稳定运行，服务于社会经济的发展。
1.2文章结构1.2 文章结构本文将分为以下几个部分来探讨主变零序过流保护的作用：第一部分为引言，主要概述本文的主题和内容，并介绍主变零序过流保护的背景和重要性。
第二部分为正文，主要分为两个子部分来介绍主变零序过流保护的定义、原理和作用。
在2.1节中，将对主变零序过流保护的定义和原理进行详细解读，包括其基本概念、工作原理以及常见的保护方式。
在2.2节和2.3节中，将分别探讨主变零序过流保护的两个主要作用。
其中，2.2节将重点介绍主变零序过流保护在保护主变正常运行和延长设备寿命方面的作用，包括防止主变过载和短路故障的影响。
而2.3节将重点探讨主变零序过流保护在提高电网稳定性和保障供电可靠性方面的作用，包括对电网故障的快速检测和隔离，以及对系统负荷均衡的调节能力。
零序保护原理
零序保护原理
零序保护是电力系统中一项非常重要的保护措施，它主要用于保护电力系统中
的变压器、发电机、母线等设备，以及对接地故障的保护。
零序保护的原理是通过检测系统中的零序电流或零序电压，当系统中出现对地短路或其他故障时，可以及时地对故障进行切除，保护设备和系统的安全稳定运行。
首先，我们来看一下零序电流和零序电压的产生原因。
在电力系统中，当系统
中出现对地故障时，会导致系统中出现零序电流和零序电压。
这是因为对地故障会导致系统中的电流或电压不再平衡，从而产生了零序成分。
因此，通过检测系统中的零序电流和零序电压，可以及时地发现系统中的对地故障，从而实现对系统的保护。
其次，我们需要了解零序保护的工作原理。
零序保护主要是通过对系统中的零
序电流和零序电压进行检测，当检测到超过设定数值的零序电流或零序电压时，会启动保护动作，切除故障点，保护系统的安全运行。
同时，零序保护还可以与其他保护装置进行联锁，实现对系统的全面保护。
除此之外，零序保护还可以根据系统的特点进行不同的配置。
例如，对于变压器，可以采用零序电流保护和零序电压保护相结合的方式，以提高对系统的保护灵敏度和可靠性。
对于发电机，可以采用零序电流保护和零序差动保护相结合的方式，以实现对发电机的全面保护。
总的来说，零序保护是电力系统中一项非常重要的保护措施，它通过检测系统
中的零序电流和零序电压，实现对系统的全面保护。
在实际应用中，我们需要根据系统的特点进行合理的配置，以提高对系统的保护灵敏度和可靠性，保障设备和系统的安全稳定运行。
主变零序过压保护定值
主变零序过压保护定值一、前言随着电力系统的发展，对电力设备保护的要求也越来越高。
其中，主变零序过压保护是主变保护中的一个重要部分，它能有效地防止电力设备在运行过程中受到损坏，保证电力系统的正常运行。
本文将从以下几个方面介绍主变零序过压保护定值的相关内容。
二、主变零序过压保护概述1. 主变零序过压保护原理主变零序过压保护是指当主变出现零序电压超过一定值时，及时切断故障线路或停止发电机运行，以避免设备受到损坏。
其原理是利用差动保护和零序电流互感器（CT）进行监测和判断。
2. 主变零序过压保护定值设置主变零序过压保护定值设置需要考虑多种因素，如设备额定容量、系统故障类型、故障距离等。
通常情况下，其定值应为额定电压的10%~20%。
三、影响主变零序过压保护定值设置的因素1. 设备容量设备容量是影响主变零序过压保护定值设置的重要因素。
当设备容量较大时，其定值可以相应地设置得较高，反之则需要设置得较低。
2. 系统故障类型系统故障类型也会对主变零序过压保护定值的设置产生影响。
例如，当系统出现单相接地故障时，其定值应该比三相短路故障时更低。
3. 故障距离故障距离是指主变与故障点之间的距离。
当距离较远时，其定值可以适当地设置得高一些，反之则需要设置得低一些。
四、主变零序过压保护定值的计算方法1. 基本公式根据电力系统基本公式可知，在三相对称系统中，零序电流为零。
因此，在正常情况下，主变零序电流为0。
而在发生单相接地或双重接地故障时，则会产生非零的零序电流。
由此可知，在正常情况下，主变零序电压为0，而在发生故障时，则会产生非零的零序电压。
因此，主变零序过压保护定值应该设置得足够低，以便及时切断故障线路或停止发电机运行。
2. 实际计算方法主变零序过压保护定值的实际计算方法是根据电力系统的额定电压和额定容量来确定的。
一般来说，其定值应该为额定电压的10%~20%。
五、主变零序过压保护定值设置案例分析以某电力系统为例，其主变额定容量为100MVA，额定电压为220kV。
零序保护保护范围
零序保护保护范围零序保护是电力系统中的一个重要保护方法，能够有效地保护电力设备的安全运行。
在电力系统中，零序保护的保护范围非常重要，本文将从以下三个方面进行阐述。
一、保护范围的定义零序保护包括电流零序保护和电压零序保护两种，保护范围可以根据系统的需要进行不同的调整。
一般来说，电流和电压零序保护的保护范围应包括变电站的主要电气设备，如变压器、开关柜、高压电缆和母线等。
保护范围的定义需要结合实际情况，考虑到系统的复杂性和安全性等因素。
二、保护范围的影响因素保护范围的影响因素主要包括负载特性、故障类型、保护方式和传输线路的距离等。
在负载特性方面，电力系统的负载变化会对保护范围产生明显的影响，需要密切关注负载变化情况，及时调整保护范围。
在故障类型方面，电力系统中的不同故障类型，如短路和地故障等，对保护范围也会产生明显的影响。
在保护方式方面，电力系统中的保护方式不同，也会对保护范围产生影响。
传输线路的距离也会对保护范围的确定产生影响，长距离传输线路需要进行合理的保护范围设计，以确保系统的稳定运行。
三、保护范围的设计原则设计保护范围的原则主要包括可靠性、经济性和适用性等要素。
在可靠性方面，保护范围应能够可靠地保护主要电气设备免受各种因素的侵害，确保电力系统稳定运行。
在经济性方面，保护范围应该是经济可行的，不能造成不必要的投资和浪费。
在适用性方面，保护范围应能够适应各种不同的电力故障和负载条件，确保系统具有较好的可控性和可靠性。
总之，保护范围在电力系统中是非常重要的一个概念。
通过定义保护范围，理解其影响因素，并遵循相关的设计原则，能够保证电力系统的稳定运行，确保电气设备的安全，也能够保证电力系统的生产力和经济效益。
变压器需要配备零序保护的三种情况
变压器需要配备零序保护的三种情况第一篇：变压器需要配备零序保护的三种情况变压器需要配备零序保护的三种情况零序保护分为零序电流保护和零序电压保护，通常会配以继电器或微机保护装置进行电路的保护。
正常情况下，三根线的向量和为零，零序电流互感器无零序电流。
当人体触电或者其他漏电情况下：三根线的向量和不为零，零序电流互感器有零序电流，一旦达到设定值，则保护动作跳闸。
变压器需要配备零序保护的情况一般有三种：1.变压器高压侧中性点直接接地运行对变压器高压侧中性点直接接地的自耦变压器和三绕组变压器采用零序过电流保护，取自变压器中性点的零序CT安装无方向零序保护，在主变两侧分别装上零序保护，了为满足选择性可增设零序方向元件。
方向元件用各断路器侧CT的自产零序电流。
主变中性点零序电流互感器的极性接线可以将中性点零序电流保护指向本侧母线或主变侧。
采用断路器处的零序电流保护，和一般高中压侧方向指向各自的母线，但当中压侧不无源时，高压侧零序方向可指向主变。
指向母线保护的范围以为断路器电流互感器安装处开始，需要与线路零序保护配合。
指向主变变压器，需要主变压器另一侧出线的接地保护相配合。
采用主变中性点处地零序电流保护，则保护范围比断路器处零序电流保护比要宽一些。
小浪底目前运行的主变中性点零序电流保护无方向，这样的整定配合比较清晰方便，一是限制跳开母联断路器，二是限制跳开本侧开关。
2.多台变压器同时运行，只需要1-2台接地运行若不止一台变压器时，运行方式往往只允许1-2台接地运行，设计采用中性点零序电流继电器与经相邻变压器中性点零序电流继电器控制的零序电压继电器配合使用的变压器保护方案，保护回路设计先跳中性点不接地变压器，然后中性点跳直接接地的变压器，以防止不接地系统故障点的间歇性弧光过电压危及电气设备的安全。
为避免全厂所有变压器全部被切的严重后果，保护时间应逐级配合，先断开母联或分断路器，再经零序电压元件跳开中心点不接地主变，最后经零序电流元件跳开中性点接地主变。
主变零序保护
保护定值
5#～6#机保护定值 序号 1 2 3 4 5 6 名称 零序动作电流一段 动作延时一 动作延时二 零序动作电流二段 动作延时一 动作延时二 7.1A 3.0S跳212开关 3.5S动作于停机、灭磁、联跳主变高压侧 断路器、厂用变高压侧开关 0.5A 4.5S跳212开关 5.0S动作于停机、灭磁、联跳主变高压侧 断路器、厂用变高压侧开关 定值
I0.op.Ⅲ=KrelKboI0.op.Ⅲ
式中，Krel=1.1，配合系数；Kbo—零序分支系数；I0.op.Ⅲ—出线零序过流护 （后备段）的 动作电流 动作时限：躲过出线零序过流保护（后备段）的动作时限
保护判据
1#～4#机保护定值 序号 1 2 3 4 名称 零序动作电流一段 动作延时一 零序动作电流二段 动作延时二 0.72A 2.0S动作于停机、灭磁、联跳主变高压侧 开关、联合单元内机组GCB、厂高变高压 侧开关 0.6A 5.5S动作于停机、灭磁、联跳主变高压侧 开关、联合单元内机组GCB、厂高变高压 侧开关 定值
保护基本原理保护基本原理主变中性点接地方式简介
保护接线图
零序电流取自中性点接地 回路上的电流互感器TA21
保护配置—保护逻辑框图（1#机） 保护配置—保护逻辑框图（1#机）
保护配置—保护逻辑框图（5#机） 保护配置—保护逻辑框图（5#机）
对于中性点直接接地的变压器：两段式零序电流保护
1）零序过流保护I段的动作电流按与被保护侧母线出线的零序过流保护（I段）在 灵敏度上配合整定，即：
发变组保护培训
主变零序电流保护
概述 保护原理 保护配置 保护定值 注意事项
目录
在大接地电流系统中，接地短路是常见的故障型 式，所以处于该系统中的变压器要装设接地（零 序）保护，以反应变压器高压绕组、引出线上的 接地短路，并作为变压器主保护和相邻母线、线 路接地保护的后备保护。 主变零序电流保护属于变压器接地保护，其整定 值的计算与变压器的型式、中性点接地方式等密 切相关。
变压器零序保护
变压器零序保护变压器零序保护适用于110kV及以上电压等级的变压器。
主变压器零序保护由零序电流、零序电压、间隙零序电流元件构成。
根据变压器中性点接地方式的不同，设置不同的保护形式。
1．变压器中性点直接接地时的保护变电站单台或并列运行的变压器中性点接地运行时，其接地保护一般采用零序电流保护，可从变压器中性点处零序电流互感器上取得零序电流。
正常情况下，零序电流互感器中没有电流，当发生接地短路时，有零序电流通过，使零序保护动作。
一般零序电流保护方式由两段构成。
2．中性点可接地也可不接地运行的变压器零序保护为了限制短路电流并保证系统中零序电流的大小和分布不受系统运行方式变化的影响，变电站中通常只有部分变压器的中性点接地。
变压器中性点不接地的运行方式有时根据需要也可以切换为中性点接地运行方式。
(1)全绝缘变压器。
全绝缘变压器除了装设零序电流保护作为变压器中性点直接接地运行时的保护外，还应增设零序电压保护，作为变压器中性点不接地运行时的保护。
(2)中性点设有放电间隙的分级绝缘变压器。
中性点设有放电间隙的分级绝缘变压器，除了装设零序电流保护作为变压器中性点直接接地运行的保护外，还应增设零序电流电压保护，作为变压器中性点不接地运行时的保护。
变压器中性点接地运行时，零序电流保护投入；变压器中性点如不接地运行，当电网发生单相接地故障且失去中性点时，中性点不接地的变压器中性点将出现零序电压，放电间隙击穿，间隙零序电流启动，跳开变压器，将事故切除，避免间隙放电时间过长。
如果万一放电间隙拒动，则零序电压启动将变压器切除。
(3)中性点不设放电间隙的分级绝缘变压器。
对中性点不设放电间隙的分级绝缘变压器，其中性点绝缘水平较低。
为了防止中性点绝缘在工频过电压作用下损坏，当发生接地故障时，应采用零序电压保护先断开中性点不接地的变压器，后采用零序电流保护断开中性点接地的变压器。
变压器零序电流、零序电压保护
Be sure not to treat others as fools. In fact, all the people you can meet are smarter than you.同学互助一起进
步（页眉可删）
变压器零序电流、零序电压保护
什么叫零序电流？零序电流有何特点？
答：在电力系统中任一点发生单相或两相以上的接地短路故障时，系统中就会产生零序电流。
这是由于在接地故障点出现了一个零序电压U0，在这个电压的作用下产生了零序电流I0。
零序电流经故障点流经大地至电气设备接地点后返回故障点，他是一个反映接地故障的电流。
零序电流有以下特点：
（1）故障点零序电压最高，系统中各处距离故障点越远时，该处的零序电压越低。
（2）零序电流超前零序电压。
（3）零序电流的分布与变压器的中性点接地数目有关。
（4）零序功率的方向由线路流向母线。
（5)零序阻抗和零序网络不受系统运行方式的影响。
另外，零序保护一般分为三段或四段。
零序保护的 I 段是按躲过本线路末端单相短路时流经保护装置的最大零序电流整定的，它不能保护线路全长。
零序保护的 II 段是与保护安装处相邻线路零序保护的 I 段相配合整定的，它不仅能保护本线路的全长，而且可以延伸至相邻线路。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
中性点直接接地运行时的零序保护
变压器零序保护由零序电流保护组成，电流元件接到变压器中性点电流互感器的二次侧。
为提高可靠性和满足选择性，变压器中性点均配置两段式零序电流保护，每段均设置两个延时。
零序保护I段的动作电流延时t1和t2与相邻元件单相接地保护I段相配合。
一般取t1=0.5～1.Os，而取t2=t1+△t 为时限阶段。
零序保护I段以t1延时动作于母线解列，以缩小故障影响范围；动作后仍不能消除故障，再以t2延时动作于发变组解列灭磁。
设置I段的目的主要是对付母线及其附近的短路，因这类故障对电力系统影响特别严重，应尽快切除。
零序保护Ⅱ段的动作电流及相应的延时t3和t4与相邻元件零序保护的后备段相配合，而t4=t3+△t。
t3作用于母线解列，t4作用于解列灭磁。
为防止变压器与系统并列之前，在变压器高压侧发生单相接地而误跳母联断路器，零序保护动作于母线解列的出口回路应经主变高压侧断路器的辅助触点闭锁。
主变中性点不接地运行时的零序保护
22OKV及以上的大型变压器高压绕组均采用分级绝缘，绝缘水平偏低，例如220kV变压器中性点冲击耐压为400kV，l0 min；工频耐压为200kV。
主变不接地运行时，单相接地故障引起的工频过电压将超过变压器中性点绝缘水平。
如220kV主变最高工作电压为242kV，而其中性点不能长时间耐受242/√3=140kV的稳态电压，同时暂态电压值可能高达252kV（取暂态系数为1.8），超过了工频过电压允许值200kV，这时中性点避雷器可能会在暂态过电压下放电。
避雷器按冲击过电压设计，热容量小，在工频过电压下放电后不能灭弧，将造成避雷器爆炸。
另外在系统故障引起断路器非全相跳、合闸时，若发生失步也会使中性点与地之间最高电压超过中性点耐压允许值，甚至引起避雷器爆炸。
对此,前述零序保护往往不能起到保护作用，故目前在变压器中性点装设了放电间隙作为过电压保护。
但由于放电间隙是一种比较粗糙的保护，受外界环境状况变化的影响较大，并不可靠，且放电时间不能允许过长。
因此又装设了专门的零序电流电压保护，其任务是及时切除变压器，防止间隙长时间放电，并作为放电间隙拒动的后备。
零序电压元件的输入取自相应的母线电压互感器的开口三角形，用于反应单相接地时的零序过电压，间隙零序电流元件的输入取自放电间隙对地连线的电流互感器，用于反应间隙放电电流。
单相接地后，若放电间隙未动，则零序电压元件（3Uo）动作，经延时t（一般取t≤0.5s）动作于解列灭磁，切除变压器；若间隙零序电流元件(3Io)动作,则瞬时动作于解列灭磁。
零序电压元件3U。
的动作电压应低于变压器中性点绝缘耐压水平,但在电力系统中单相接地且不失去接地中性点的情况下，保护装置不应动作。
定值需经过计算,一般电压互感器二次侧电压为150～180V（α=2～3）。
间隙零序电流元件3I。
的动作电流，根据放电电流的经验数据整定，一般一次动作电流取为100A。
过电压继电器，用作变压器中性点过电压保护元件；过电流继电器用作变压器中性点过电流保护元件。
