测井复习资料(增减版)
测井资料解释——复习资料
一．概念1.储集层：在石油地质中，能够储积和渗滤流体的岩层称为储集层。
2.孔隙度：岩石本身的空隙体积和岩石体积的比值。
3.渗透性：岩石允许流体通过的能力，一般用渗透率表示。
4.渗透率：衡量流体通过相互连通的岩石孔隙空间难易程度的尺度。
5.达西定律（求渗透率）：流体通过某一给定岩石的流量与岩石的横截面积和所施加的压力差成正比，而与岩石的长度和流体的粘度成反比，其比例系数为岩石的渗透率。
K=qul/AΔp。
q—流量，u—粘度，l —流体流过岩石的长度，A—流体流过岩石的横截面积；Δp—流体的压力差。
K—渗透率（达西）6.绝对渗透率:当岩心孔隙被一种流体100%饱和时，测量只有该种流体通过岩心时的岩石渗透率，称为岩心的绝对渗透率，用k表示。
7.有效渗透率：当有两种或两种以上流体通过岩石的孔隙时，对其中某一种流体测得的渗透率称为该种流体的有效渗透率，也称相渗透率，用k0、k w、k g、表示。
8.相对渗透率：同一岩石某种流体的有效渗透率和该岩石绝对渗透率的比值。
用k ro、k rw、k rg表示相对渗透率是饱和度的函数。
9.饱和度：某种流体所重填的孔隙体积占岩石岩石孔隙体积的百分数。
10.含水饱和度：岩石含水孔隙体积占岩石有效孔隙体积的百分数，用S w表示。
11.束缚水饱和度：岩石含束缚水孔隙体积占岩石有效孔隙体积的百分数，用S wi表示。
说明：含水饱和度等于束缚水饱和度的储层为油层。
12.润湿性：当两种非混合流体同时呈现于固相介质表面时，某一流体优先润湿这一固体表面的能力。
13.储集层厚度：储集层顶底界面之间的厚度。
14.油气层有效厚度：指在目前经济技术条件下能够产出工业性油气流的油气层得实际厚度，即符合含油气层标准的储集层厚度扣除不合标准的夹层剩下的厚度。
15.高侵：注入泥浆后，冲洗带电阻率R xo>R t原状地层，电阻率为泥浆滤液。
16.低侵：注入泥浆后，冲洗带电阻率R xo<R t原状地层，电阻率为泥浆滤液。
测井复习
一、选择题15*2/个（做往年试卷）1、微球形聚焦测井测量的是介质的电阻率2、测井技术起源于法国3、三侧向测井不能在干井中使用4、声速测井中的周波跳跃现象出现于疏松的含气砂岩5、密度测井一般利用伽马射线与地层产生的康普顿效应二、名词解释2*5/个1、康谱顿效应：中等能量的γ射线与原子的外层电子发生作用时，把一部分能量传给电子，使电子从一个方向射出，形成康普顿电子，损失了部分能量的射线向另一个方向散射出去，形成康普顿射线。
2、光电效应：γ射线能量较低时，穿过物质与原子中的电子相碰撞，将其能量交给电子，使电子脱离原子运动（1分），γ光子被吸收，释放出光电子（1分）3、电阻增大系数：含油岩石电阻率Rt与该岩石完全含水时的电阻率Ro之比（2分）。
4、电子对效应：当入射γ光子的能量大于1.022MeV时，它与物质作用就会使γ转化为电子对（正、负电子），而本身被吸收。
三、作图1*10/个1、试绘出高电阻率厚地层上、顶底部梯度电极系的电阻率测井理论曲线形状（注：电极距L=AO，A为供电电极，O为记录点）。
评分标准：画出曲线的非线称性得2分，在高阻层底界面上画出极大值得2分，在高阻层顶界面上画出极小值得2分，画出曲线的其它形态得2分（画出趋势即可）。
2、绘制三侧向电极系结构及深浅三侧向测井的电流分布示意图（a）深三侧向电极系（b）浅三侧向电极系（a）深三侧向测井的电流分布（b）浅三侧向测井的电流分布评分标准：深三侧向的电流线应近似垂直流入地层，并垂直传播相对较远的距离，两个屏蔽电极的电流线也应相对垂直传播，画出这一点可得5分。
浅三侧向中，主电极发出的电流线应近拟垂直流入地层，但应在短距离内就流回到两个回路电极，两个屏蔽电极的电流线也应回到回路电极，画出这一点可得5分。
3、绘制深、浅七侧向电极系及电流分布。
画示意图（a）深七侧向电极系（b）浅七侧向电极系4、绘制双侧向电极系及其电场分布。
画示意图双侧向电极系及其电场分布四、简答题5*10/个1、绘图说明感应测井的基本原理，并说明感应测井为什么要采用多线圈系？答：感应测井一起由电子线路和线圈系构成，电子线路负责控制线圈的供电和接收记录，线圈系又发射线圈和接收线圈构成，当向发射线圈供以交流电时，由于电磁感应在发射线圈周围产生交变磁场（1分），在此磁场作用下，线圈系周围介质中产生一个交变的感生电动势（1分），介质具有导电性的情况下，会产生感生电流，该电流也是交变的（1分），且其大小与介质电导率成正比（1分）；这个感生电流产生的二次磁场被接收线圈接收而得到一个与介质电导率成正比的电动势（1分）。

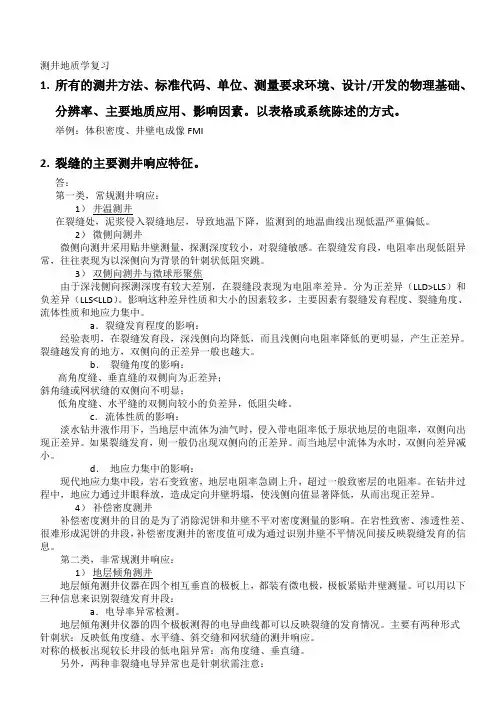

测井地质学复习
测井地质学复习1.所有的测井方法、标准代码、单位、测量要求环境、设计/开发的物理基础、分辨率、主要地质应用、影响因素。
以表格或系统陈述的方式。
举例：体积密度、井壁电成像FMI2.裂缝的主要测井响应特征。
答：第一类，常规测井响应：1）井温测井在裂缝处，泥浆侵入裂缝地层，导致地温下降，监测到的地温曲线出现低温严重偏低。
2）微侧向测井微侧向测井采用贴井壁测量，探测深度较小，对裂缝敏感。
在裂缝发育段，电阻率出现低阻异常，往往表现为以深侧向为背景的针刺状低阻突跳。
3）双侧向测井与微球形聚焦由于深浅侧向探测深度有较大差别，在裂缝段表现为电阻率差异。
分为正差异（LLD>LLS）和负差异（LLS<LLD）。
影响这种差异性质和大小的因素较多，主要因素有裂缝发育程度、裂缝角度、流体性质和地应力集中。
a．裂缝发育程度的影响：经验表明，在裂缝发育段，深浅侧向均降低，而且浅侧向电阻率降低的更明显，产生正差异。
裂缝越发育的地方，双侧向的正差异一般也越大。
b．裂缝角度的影响：高角度缝、垂直缝的双侧向为正差异；斜角缝或网状缝的双侧向不明显；低角度缝、水平缝的双侧向较小的负差异，低阻尖峰。
c．流体性质的影响：淡水钻井液作用下，当地层中流体为油气时，侵入带电阻率低于原状地层的电阻率，双侧向出现正差异。
如果裂缝发育，则一般仍出现双侧向的正差异。
而当地层中流体为水时，双侧向差异减小。
d．地应力集中的影响：现代地应力集中段，岩石变致密，地层电阻率急剧上升，超过一般致密层的电阻率。
在钻井过程中，地应力通过井眼释放，造成定向井壁坍塌，使浅侧向值显著降低，从而出现正差异。
4）补偿密度测井补偿密度测井的目的是为了消除泥饼和井壁不平对密度测量的影响。
在岩性致密、渗透性差、很难形成泥饼的井段，补偿密度测井的密度值可成为通过识别井壁不平情况间接反映裂缝发育的信息。
第二类，非常规测井响应：1）地层倾角测井地层倾角测井仪器在四个相互垂直的极板上，都装有微电极，极板紧贴井壁测量。
测井复习
一、名词解释：1 周波跳跃：在声速测井曲线上，对应于疏松含气砂岩层、裂缝带或破碎带及井眼严重垮塌等地段，常出现时差明显增大且有时变化无规律现象。
这是由于“周波跳跃”的影响造成的。
2 减速长度：用来描述快中子变为热中子的减速过程。
减速长度定义为由快中子减速成热中子所经过的直线距离的平均值，单位为厘米。
3 扩散长度：从产生热中子起到其被俘获吸收为止，热中子移动的距离。
物质对热中子俘获吸收能力越强，扩散长度Ld就越短。
4 含氢指数：单位体积的任何岩石或矿物中氢核数与同样体积的淡水中氢核数的比值，称为该岩石或矿物的含氢指数，用H表示。
5 增阻侵入：由于渗透层井段常有泥浆侵入形成的侵入带，其径向电阻率分布特点决定于侵入类型，由于泥浆滤液电阻率Rmf大于地层水电阻Rw所致，含水层往往出现高侵。
侵入结果使冲洗带（岩层空隙中的地层水全部被泥浆滤液置换的岩层部分）电阻率Rxo大于原状地层电阻率Rt以及过渡带（岩层空隙中的地层水部分被置换的岩层部分）电阻率是由Rxo 渐变到Rt,但都大于Rt.6 减阻侵入：一般泥浆滤液电阻率小于含油层空隙中所含液体电阻率所致。
在油层井段常出现低侵入。
7 渗透率：渗透率就是在压力差作用下，岩石能通过石油和天然气的能力。
8 绝对渗透率：绝对渗透率是岩石孔隙中只有一种流体(油、气或水)时测量的渗透率，常用符号K表示。
9 有效渗透率：当两种以上的流体同时通过岩石时，对其中某一流体测得的渗透率，称为岩石对该流体的有效渗透率，岩石对油、气、水的有效渗透率分别用Ko、Kg、Kw表示。
10 相对渗透率：岩石的有效渗透率与绝对渗透率之比值称为相对渗透率，其值在0～1之间变化。
通常用Kro、Krg、Krw分别表示油、气、水的相对渗透率。
11 孔隙度：储集层的孔隙度是指其孔隙体积占岩石总体积的百分数，它是说明储集层储集能力相对大小的基本参数。
12 总孔隙度φt：总孔隙度φt是指所有孔隙空间（无论孔隙的大小、形状和连通与否）占岩石体积的百分数。
测井复习整理
1，自然电位在砂泥岩剖面上的特征，淡水泥浆和盐水泥浆中。
淡水泥浆中，砂岩段井内负异常，泥岩段正异常。
盐水泥浆中，砂岩段井内正异常，泥岩段负异常。
2，泥质含量对自然电位的影响。
由于泥质具有离子选择薄膜的特性，使得砂岩层与井之间除了产生扩散电动势之外，还产生一种扩散吸附电动势。
这两种电动势极性相反，会部分抵消，使得砂岩层处的扩散电动势同不含泥质时相比有所降低，从而使总电动势也降低。
岩石含泥质越多，产生的扩散吸附电动势就强，总电动势的降低也越大；反之，就越小。
3，普通电阻率测井分为哪两类？电位电极系和梯度电极系。
4，电位电极系和梯度电极系的差别。
电位电极系：单电极到相邻成对电极的距离小于成对电极之间的距离；电极距：单电极到相邻电极之间距离；记录点在相距最近的两个电极的中点；探测深度约为2倍电极距。
梯度电极系：单电极到相邻成对电极的距离大于成对电极之间距离；电极距：成对电极中点到单电极的距离；记录点在成对电极的中点；探测深度为1.4倍电极距。
5，侧向测井基本原理。
三侧向测井原理：(1)测井过程中，主电极Ao和A1、A2供以相同极性的电流Io和Ia，并使它们之间处于等电位状态。
(2)当Ao与A1、A2电位不相等时，其电位差被送到调整线路上，通过调节A1、A2电路中的屏蔽电流Ia，保持整个电极系处于等电位状态。
(3)三侧向的电场: 由于主电流Io被A1、A2所屏蔽。
主电流水平流入地层。
（4）仪器记录的是任意屏蔽电极A1或A2或Ao与回流电极B之间的电位差△U和主电极电流Io。
(5)三侧向的主电流基本上是垂直射入地层。
七侧向测井原理：深七侧向电极系：Ao供以恒定Io ，A1、A2通同极性电流强度。
调节屏蔽电流大小，保持M1、M1’，M2、M2’电位相等；测量M1或M2与无限远处对比电极N之间电位差，由于N电极放置较远处，则U N=0，实际上：Ra=K*U M1/I o浅七侧向：测量时Ao供以Io恒定，A1、A2通同极性电流强度Is。
测井复习资料 -
一、填空1、用测井资料划分井剖面的岩性和储集层，评价储集层的_______、_______、_______、_______和_______，称为地层评价。
地层评价的中心任务是_______。
含油气泥质岩石冲洗带的物质平衡方程。
2、在石油井中，自然电场的电动势主要由和组成。
对泥岩基线而言，渗透性地层的SP可以向正或负方向偏转，它主要取决于__________和__________的相对矿化度，在R w<R mf时，SP曲线出现_____异常；层内局部水淹在SP曲线上有____________特征。
3、地层孔隙性越好，声波在该地层中传播的速度______，所测得的声波时差_______。
4、单发双收声速测井声系的间距是0.5米，声波时差t 与声波到达两接收探头的时间之差的比值是。
5、在某套管井段，若声幅测井CBL测得的声幅曲线值较低，声波变密度VDL图上出现左侧颜色非常浅的直线条带，右侧为颜色较深的弯曲条带，则可判断改井段固井质量为：第一界面胶结__________，第二界面胶结__________。
6、梯度电极系的探测半径是_______；电位电极系的探测半径是_______。
7、微电极系测井是由____________和____________组成的,渗透层在微电极曲线上的基本特征是____________。
其中______________主要反映泥饼电阻率，__________________主要反映冲洗带电阻率。
8、淡水泥浆钻井的砂泥岩剖面，在渗透层，微电极曲线______________，SP曲线____________；油层的侵入特征为__________，水层的侵入特征为_________。
9、标准测井曲线主要有________、________、_________、________等曲线组成。
10、深侧向、浅侧向和微球聚焦测井所测量的结果分别反映__________、__________、__________的电阻率。
测井复习资料
《测井方法与综合解释》综合复习资料一、名词解释1、热中子寿命2、含油气孔隙度3、一界面4、康普顿效应5、含油孔隙度6、有效渗透率7、泥质含量8、热中子俘获截面9、放射性核素10、光电效应11、孔隙度12、泥浆低侵二、填空题1、描述储集层的基本参数有___________、___________、___________和___________等。
2、地层中的主要放射性核素________________、_____________、_____________。
3、声波时差Δt的单位是___________，电导率的单位是___________。
碎屑岩的泥质含量越高，其GR测井值___________。
4、视地层水电阻率定义为Rwa=________，油气层的Rwa________Rw。
5、在快速直观显示图上，Φ- Φw 表示__________，Φxo-Φw 表示__________。
6、地层因素随地层孔隙度的增大而；岩石电阻率增大系数随地层含油气饱和度的增大而。
7、当Rw小于Rmf时，渗透性砂岩的SP曲线对泥岩基线出现__________异常。
8、地层所含流体的相对渗透率的取值范围。
石油的相对渗透率随石油粘度的降低而。
三、选择题1、地层声波时差与（）成正比。
①地层厚度②地层含气孔隙度③地层电阻率④地层深度2、在同一解释井段内，如果1号砂岩与2号砂岩的孔隙度基本相同，但电阻率比2号砂岩高很多，而中子孔隙度明显偏低，2号砂岩是水层，两层都属厚层，那么1号砂岩最可能是（）。
①致密砂岩②油层③气层④水层3、某井段一套砂岩地层，自下而上，SP异常幅度逐渐减小，自然伽马幅度逐渐增大，电阻率逐渐减小，最有可能的原因为（）。
①地层含油饱和度逐渐降低②地层泥质含量逐渐增大③地层含油饱和度逐渐增大四、判断改错（在括号中画“√”或“×”，请标出错误并改正。
）1、淡水泥浆钻井时，无论是油气层还是水层，通常均为高侵剖面。
测井复习资料
测井复习资料一、名词解释1.视电阻率：在地下岩石电性分布不均匀（有两种或两种以上导电性不同的岩石或矿石）或地表起伏不平的情况下，若仍按测定均匀水平大地电阻率的方法和计算公式求得的电阻率称之为视电阻率。
2.标准测井：在一个油田或地区内，为了研究岩性变化、构造形态和大段油层组的划分等工作,常使用几种测井方法在全区的各口井中，用相同的测量技术条件相同的深度比例尺（1：500)及相同的横向比例，对全井段进行测井，这种组合测井叫表标准测井.3.周波跳跃：在声波时差曲线上出现“忽大忽小”的幅度急剧变化现象，这种现象叫做周波跳跃。
4.第一临界角：当第二种介质中的折射波的声速比第一种介质中入射波的声速大时,折射角大于入射角。
此时，存在一个临界入射角，在这个角度下,折射角等于90°。
这个临界入射角为第一临界角。
5.孔隙度：岩石孔隙体积占岩石总体积的百分数.6.渗透率：在压力差作用下，岩石允许流体通过的性质。
7.相对渗透率:有效渗透率与绝对渗透率的比值.8.含水饱和度：含水体积占孔隙体积的百分数。
9.挖掘效应：由于影响岩石减速能力的核素及其含量不仅有起主要作用的岩石空隙中的氢核,还有岩石骨架中的一些核素，当含天然气时，岩石骨架的一部分相当于被挖走了，即挖掉了一部分影响岩石减速能力的核素,因而岩石的减速能力下降，减速长度增长，中子测井读数下降，这种现象，称之为“挖掘效应"。
10.含氢指数：该物质所含的氢原子核数与同体积淡水中所含氢原子核数之比。
11.纵向微分几何因子：纵向上单位厚度水平无限大地层对测量结果的贡献。
12.横向微分几何因子：横向上单位厚度水平无限大地层对测量结果的贡献。
13.纵向积分几何因子：厚度为h的水平无限大地层对测量结果的贡献。
14.横向积分几何因子：15.声速测井：测量滑行波通过地层传播的时差 t的测井方法。
16.自然电位测井：沿井轴测量记录自然电位变化曲线,用以区别岩性，这种测井方法叫做自然电位测井。
测井复习题库
测井复习题库测井复习题库导言：测井是地球物理学的一项重要技术，用于获取地下岩石和流体的信息。
它在石油勘探和生产中起着至关重要的作用。
为了更好地掌握测井的知识，我们可以通过复习题库来提高自己的理论水平和实践能力。
本文将为大家介绍一些测井复习题，帮助大家更好地理解测井的原理和应用。
一、基础知识题1. 什么是测井？2. 测井的主要目的是什么？3. 请列举几种常见的测井工具和仪器。
4. 请解释测井曲线中的GR、SP、RHOB、NPHI等代表的意义。
5. 请简要描述测井数据的处理流程。
二、测井原理题1. 请解释自然伽马测井的原理及其应用。
2. 请解释电阻率测井的原理及其应用。
3. 请解释声波测井的原理及其应用。
4. 请解释中子测井的原理及其应用。
5. 请解释密度测井的原理及其应用。
三、测井解释题1. 请根据测井曲线判断井段中是否存在油气层。
2. 请根据测井曲线判断井段中的岩石类型。
3. 请根据测井曲线计算井段中的孔隙度和饱和度。
4. 请根据测井曲线计算井段中的渗透率。
5. 请根据测井曲线判断井段中的地层压力和温度。
四、测井实践题1. 请设计一套测井方案，以确定目标区域的油气资源潜力。
2. 请解释测井数据的质量评价指标，并分析一组测井数据的可靠性。
3. 请解释测井数据的解释方法，并结合实例进行解释。
4. 请解释测井数据与地震数据的关联性，并说明其在勘探中的应用。
5. 请解释测井数据与生产数据的关联性，并说明其在生产中的应用。
结语：通过复习测井题库，我们可以更好地掌握测井的基础知识和原理，提高自己的解释能力和实践能力。
同时，通过测井实践题的训练，我们可以更好地应用测井技术解决实际问题。
希望大家能够充分利用测井复习题库，不断提高自己的测井水平，为石油勘探和生产做出更大的贡献。
生产测井考试资料
11、用密度测井资料如何确定持率？ρw 、ρo 一般取自PVT 资料或由井口数据换算到井底条件下求得。
也可通过在井场对压差密度刻度确定，刻度方法是在稳定流动条件下测井之后接着关井，待井下流体按重度分离后，再次测量压差密度资料，读出各相流体密度值。
2、持率和含率的区别？持率：某相流体所占过流断面积与总过流断面积之比。
Y g =A g /A,Y L =A L /A 含率：某相流体体积流量与总体积流量之比。
C g =Q g /Q,C L =Q L /Q3.单相管流的流动方式有哪些？怎样区分？各有何特点？答：层流和紊流层流：流速较小的时候，流体呈现一层一层的流动状态，并且各层间互不干扰； 紊流：流速较大，流体处于完全无规则的紊乱的流动状态。
4、何谓“漂流模型”？试述各项参数的意义。
5.滑脱速度模型将油水看作是各自分开的流体，油水间的滑脱速度为VS,若水的流速是VS,则油的流速:V O =V S +V W下式即为确定油水表观速度的滑脱模型：V so =(1-Y w )V m +Y w (1-Y w )V s ，V sw=V m-V so V SO :油表观速度V SW :水表观速度6、多相流型（管流）判断方法？（垂直两相管流的典型流型有哪些？怎样分？） 答：泡状流、段塞流、环雾状流 ①若斯方法（气液两相）Qg<1.27*103+1.1Ql 泡状流动 Qg<6.25*104+36Ql 段塞状流动 Qg>9.25*104+145Ql 雾状流动②压差密度（气液两相） ③持水率（油水两相） DENm >=0.692 泡状流动 0.3<=Yw<1 泡状流动 0.5074<=DENm<0.692 段塞状流动 0.25<Yw<0.3段塞状流动 DENm <0.5074 过渡流动 Yw<=0.25 雾状流动ρρρ-m w w w +1o oo Y Y Y Y ρρ=+=⇒m o w w oY ρρ=-答：答：持水率：含水率：当V G >V L 时，，当V G =V L 时，Y L =C L /W W Y A A=/w w C Q Q=w w Y C >V ：混合平均速度(1)sg O f bs g gV C V C V Y Y =+-20.25[()/]bs f w g w V C g σρρρ=-O C f C V bs sgV g Y ：相分布系数：漂移系数由试验测定,,：平均漂移速度,：气体表观速度,:持气率。
测井复习资料说课材料
测井复习资料测井复习资料一、绪论：1、什么是矿场地球物理测井，测井方法的分类概念：钻井中进行的各种地球物理勘探方法的统称，是以物理学、数学、地质学为理论基础，采用先进的电子技术、传感器技术、计算机技术和数据处理技术，借助专门设计的探测设备，沿钻井剖面观测岩层物理性质，了解井下的地质情况，从而发现油气煤、金属与非金属、放射性、地热、地下水等资源的一类方法技术。
分类：按研究的物理性质分类①电法测井：自然电位测井、电阻率测井、侧向测井、感应测井等；②声波测井：声速测井、声幅测井、横波测井、声波全波列测井等；③放射性测井：自然伽马测井、自然伽马能谱测井、补偿密度测井、岩性密度测井、补偿中子测井、中子寿命测井等；④其他测井：井温测井、地层测试、地层倾角测井、气测井等。
按技术服务项目分类①裸眼井地层评价测井系列②套管井地层评价测井系列③生产动态测井系列④工程测井系列2、矿场地球物理测井用途基础地质研究、石油勘探开发、煤田、金属矿产、水文、工程、环境、考古3、影响测井结果的环境因素4、矿场地球物理测井面临的主要问题5、储集层及其参数的基本概念储集层：具有储存石油及天然气的空间（包括岩石粒间孔隙、裂缝、溶洞等），同时孔隙或裂缝之间连通的岩层才可能储存石油及天然气，称之为储集层或渗透层。
分类：碎屑岩储集层、碳酸盐岩储集层孔隙度概念：储层孔隙的发育程度，岩石内孔隙总体积占岩石总体积的百分数，说明储集层的储集性能。
用符号Φ表示。
分类、碎屑岩和碳酸盐岩孔隙类型不同。
渗透率概念：在压力差作用下，岩石允许流体通过的性质称为岩石的渗透率，反映储集层的渗透性能。
用符号K表示。
单位含油气饱和度概念：含油气体积占孔隙体积的百分数，是估算油层储量的重要参数之一。
一般用符号So、Sw表示。
有效厚度概念，算法：用测井曲线确定储集层的顶、底界面深度后，两个界面的深度差就是储集层的厚度，对于互层组或砂岩中有厚度小于0.5m的致密夹层的储集层，应从层组厚度或砂岩储集层的厚度中扣除夹层，这样求出的厚度为有效厚度。
测井地质学复习资料
测井地质学复习资料1.倾角测井数据成果显示方式：列表；倾角矢量图；方位频率图；杆状图；圆柱面坐标图；2.倾角矢量的模式：红色模式：倾向大体一致，倾角随深度的增加而逐渐增大的一组矢量；绿色模式：倾向大体一致，倾角不随深度变化的一组矢量。
蓝色模式：倾向大体一致，倾角随深度增加逐渐减小的一组矢量。
白色模式：倾向和倾角都杂乱变化的一组矢量或点子少，可信度差。
3.有断裂破碎带的断层矢量图上显示为绿—乱—绿模式。
旋转断层矢量图上显示为绿—绿模式。
断裂面没有变形的断层（均为绿色模式）4.成像测井井下仪器是以扫描方式或阵列方式来测量岩石的某个物理量(电阻率、声阻抗等)在柱状坐标系(r，θ，z)中的分布，输出的是该物理量的沿井壁或井周的分布图。
5微电阻率扫描成像测井的主要优点：能提供井壁附近地层的电阻率随深度变化的图像；图像外观类似于岩心剖面,可用于识别裂缝，分析薄层,进行储层评价以及沉积相和沉积构造方面的研究，在探测复杂岩性、裂缝性油气藏方面具有独特的优势。
6电成像测量结果的影响因素：1）电极的大小及形状：电极越小，分辨率越高，图像越清晰；电极越小，流入其电流越小，仪器灵敏度越高；电极越小，泥饼对电极的影响越大；电极周围绝缘环带越宽，噪声越低，信噪比越高。
2）极板与井壁之间的间隙：该间隙越大，仪器的垂向分辨率越小，对地层的灵敏度越小。
3）侵入的影响：侵入的影响类似于对浅侧向电阻率测井的影响。
7.电成像的地质应用：1）图像解释遵循的基本原则：图像上的颜色仅仅反映的是电阻率的大小，不表示地层的实际颜色。
图像上颜色越深，电阻率越小，反之，颜色越浅，电阻率越大。
裂缝识别及评价; 地质应用：地质构造解释;地层沉积相和沉积环境解释;储层评价;帮助岩心定位和描述;高分辨率薄层分析与评价;确定井眼几何形状，推算地应力方向;确定井层位置和射孔位置。
8. 1）静态归一化：即在较大的深度段内(相应于某层段或某一储集层段)，对仪器的响应进行归一化，即在一个深度处特定色彩表示的电阻率，而另一深度处如果色彩相同，即表示该深度处具有同样的电阻率。
测井方法与综合解释综合复习资料
《测井方法与综合解释》综合复习资料一、名词解释1、水淹层2、地层压力3、可动油饱和度4、泥浆低侵5、热中子寿命6、泥质含量7、声波时差8、孔隙度9、一界面二、填空1 .储集层必须具备的两个基本条件是________________ 和______________ ,描述储集层的基本参数有_______________ 、____________ 、____________ 和_____________ 等。
2 .地层三要素_________________ 、_____________ 禾廿___________ 。
3. _______________________________ 岩石中主要的放射性核素有____________________________________ 、 _______ 和 ________ 等。
沉积岩的自然放射性主要与岩石的_______________ 含量有关。
4 •声波时差A t的单位是_____________ ，电阻率的单位是 ____________ 。
5.渗透层在微电极曲线上有基本特征是 ______________________________________ 。
6 .在高矿化度地层水条件下，中子 -伽马测井曲线上，水层的中子伽马计数率___________ 油层的中子伽马计数率；在热中子寿命曲线上，油层的热中子寿命_________ 水层的热中子寿命。
7. A2.25M0.5N电极系称为_________________________ 电极距L= ______________ 。
8 .视地层水电阻率定义为 Rwa= ___________ 当Rwa- Rw时，该储层为_________ 层。
9、在砂泥岩剖面，当渗透层SP曲线为正异常时，井眼泥浆为________________ ,水层的泥浆侵入特征是____________ 。
10、地层中的主要放射性核素分别是 ____________ 、 __________ 、_________ 。
测井复习资料
1.砂泥岩剖面SP曲线的特点及应用.影响因素.特点：1对应均质巨厚泥岩地层的泥岩基线。
2其他地层的SP曲线相对泥岩基线出现异常,当地层水电阻率小于钻井滤液电阻率时,出现负异常,反之,出现正异常。
3均质巨厚地层的SP曲线半幅点对应地层界面。
应用：1划分渗透层。
2计算地层的泥质含量。
3计算地层水电阻率。
4判断水淹层。
影响因素1.地层水和泥浆滤液中含盐浓度的比值2.岩性3.地层温度4.地层水及泥浆滤液中含盐性质5.地层的导电性6.地层厚度7.井径扩大和侵入的影响2.GR曲线特点及应用.影响特点1GR曲线的读数与地层岩性(泥质含量)和地层的成岩环境有关,与地层孔隙流体性质无关。
2GR曲线具有轻微的波动(与地层岩性无关)3当上下围岩的放射性相同时,均质地层的GR曲线关于地层中点对称。
4GR曲线幅度与地层厚度有关,地层越薄,关系越密切。
影响因素:1.测井速度.时间常数影响.2.放射性涨落的影响3.地层厚度对幅度影响.4井条件5.地层岩性.6.地层沉积环境.应用:1划分岩性不同岩性地层其放射性不同。
2井间地层对比地层放射性与孔隙流体性质无关。
3计算地层泥质含量地层泥质含量高,其放射性强。
3.梯度.电位电极系的电极距.曲线特点影响因素及应用梯度电阻率曲线特点:1.非对称曲线2顶(底)部梯度电阻率曲线在高阻层顶(底)部出现极大,在高阻层底(顶)部出现极小3地层中部电阻率最接近地层实际值。
电位电阻率曲线特点:1对称曲线2随地层厚度减小,围岩电阻率的影响增大3地层中部电阻率最接近地层实际值。
梯度.电位曲线应用:1可利用厚层电位电阻率曲线的半幅点确定地层界面及厚度。
2确定地层电阻率。
3确定地层流体饱和度。
影响因素:1.测量仪器2电级系.3测量环境.a井的影响b围岩-层厚影响c侵入的影响d高阻邻层屏蔽影响e地层倾角的影响.4.微电极系(微梯度.微电位)曲线特点及应用.特点:1微梯度与微电位电极系的探测范围不同。
2微梯度与微电位电极系的探测范围比较小。
地球物理测井复习资料
地球物理测井复习资料测井复习资料电阻增⼤系数：含油岩⽯的电阻率Rt与该岩⽯完全含⽔时的电阻率R0之⽐。
梯度电极系：井中的成对电极之间的距离⽐单电极与最近的⼀个成对电极的距离⼩的电极系。
电位电极系:是指成对测量电极之间的距离⼤于单电极与最近的⼀个测量电极之间的距离。
光电效应：当⼀个γ光⼦与物质原⼦中的束缚电⼦作⽤时，光⼦把全部能量转移给某个束缚电⼦，使之脱离原⼦⽽发射出去，⽽光⼦本⾝被全部吸收，这个过程称为光电效应。
康普顿效应：中等能量的伽马光⼦穿过介质时，把部分能量传递给原⼦的外层电⼦，使电⼦脱离轨道，成为散射的⾃由电⼦，⽽损失部分能量的伽马光⼦从另⼀⽅向射出。
此效应为康普顿效应。
电⼦对效应：当⼊射γ光⼦的能量⼤于两个电⼦的静电质量能（即⼤于1.022MeV）时，在原⼦核的库场作⽤下，光⼦转化为⼀个负电⼦和⼀个正电⼦，形成正负电⼦对，这个过程称为电⼦对效应。
跳波：在⽓层、疏松砂岩层、裂缝发育井段、井眼严重坍塌井段中声波测井会出现由“基线”到“极⼤值”之间的突然变化，这⼀特征为“跳波”。
严重时称“周波跳跃”。
周波跳跃：在正常情况下，第⼀接收器R1和第⼆接收器R2应该被⾸波的同⼀个波峰的前沿所触发。
由于某种原因造成声波衰减严重，使两个接收器不是被同—个峰触发⽽造成的曲线跳动现象。
由于每差⼀个峰，在时间上造成的误差恰好是⼀个周期，所以叫周波跳跃。
增阻泥浆侵⼊：当地层中原有流体的电阻率⽐较低，电阻率较⾼的泥浆滤液侵⼊后，侵⼊带电阻率⼤于原始地层电阻率，常见淡⽔泥浆钻井的⽔层。
减阻泥浆侵⼊：当地层中原有流体的电阻率⽐较⾼，泥浆滤液侵⼊后，侵⼊带电阻率⼩于原始地层电阻率，常见淡⽔泥浆钻井的油⽓层或盐⽔泥浆钻井的⽔层及油⽓层。
⼏何因⼦：在⽆限均匀介质中与电极系有特定⼏何位置关系的介质体积所产⽣的信号占总信号的⽐例。
M、N:某⼀种矿物的M和N值，是声波－密度交会图图版和中⼦－密度交会图图版上该种矿物的⾻架点与流体点连线的斜率。
测井关键工程复习资料
1、以泥岩为基线，渗入性地层旳SP曲线旳偏转（异常）方向重要取决于_泥浆滤液_和地层水旳相对矿化度。
当R w>R mf时，SP曲线浮现__正_异常，R w<R mf时，SP曲线浮现_负_异常。
2、N2.25M0.5A电极系称为单极供电倒装0.5米电位电极系，电极距L=_0.5米。
3、电阻率增大系数I定义为含油岩石电阻率与该岩石完全含水时旳电阻率之比，其大小重要取决于_岩石旳含油饱和度_。
4、微电极系由两种电极系构成，其中_微梯度重要反映泥饼电阻率，_微电位重要反映冲洗带电阻率。
渗入层在微电极曲线上旳基本特性是_浮现正幅度差_。
5、在不含放射性物质时，沉积岩旳自然放射性大小重要取决于地层旳_泥质含量。
6、伽马射线与物质互相作用时，也许产生旳三种效应为_光电效应_、_康普顿效应_和电子对效应。
地层密度测井重要运用了_康普顿效应。
7、对快中子旳减速作用取决于地层旳__氢__含量，对热中子旳俘获能力取决于地层旳氯含量。
补偿中子测井旳“补偿”重要是为了消除地层中氯含量对测量孔隙度旳影响。
8、用Φ，Φxo，Φw三孔隙度曲线重叠对地层做流体体积分析时，Φ-Φw表达_含油气孔隙度，Φxo-Φw表达__可动油气孔隙度_。
9、测井解释中旳泥质是指_岩石中水、粘土、细粉砂旳混合物_，按泥质在岩石中旳分布形式可以分为_分散泥质_、_构造泥质__和_层状泥质_三种类型。
10、在砂泥岩剖面中，SP异常幅度很大，Ra低，井径缩小旳是_含水砂岩_地层。
11、声波测井时地层中产生滑行波旳基本条件是：入射角等于临界角_和第二种介质旳速度不小于第一种介质旳速度。
12、某段声波变密度测井图上，左侧几乎显示为空白，右侧显示清晰旳黑色弯曲条带，则反映水泥固井质量为第一界面_胶结良好_，第二界面_胶结良好_。
13、采用原则水层对比法判断油气层时，规定进行比较旳解释层与原则水层在_岩性、物性和地层水矿化度等方面必须具有一致性。
14、中子与物质旳互相作用重要涉及：_快中子旳非弹性散射、快中子对原子核旳活化、快中子旳弹性散射和热中子旳俘获_。
测井仪器复习资料
✹0、双侧向测井仪有哪四种不同的工作方式？它们各自的优缺点式什么？答：恒流式、恒压式、求商式、恒功率式；其中恒流式和恒压式电路简单，但测量动态范围小，求商式和恒功率式测量动态范围大，但电路复杂，恒功率的效果比求商式稍好。
✹1、1229双侧向测井仪器的主电流与屏蔽电流是如何平衡的？答：通过监控回路控制，监控回路的输入是主电极与屏蔽电极之间的一对监督电极电位，它们之间的电位差大小反应了主电极与屏蔽电极之间的电位是否平衡，如果不平衡则根据监督电极的电位差大小调整主电极电流，直到主电极和屏蔽电极电位相等为止。
✹12、试述阵列感应测井实现多种径向探测深度的方法原理。
答：根据双线圈系的探测深度由线圈距决定的原理，阵列感应测井仪器采用多组具有不同线圈距的线圈系结合软件聚焦的技术实现了多种径向探测深度的测量。
✹17、试述井壁微电阻率成像测井仪的数据预处理过程。
答：坏电极提出，深度对齐，电压校正，规范化处理，加速度校正，方位校正，图像生成和显示。
✹1、试画出2435补偿中子仪器原理框图，并说明各部分的作用。
答：高压电源：输出+1150V直流高压供探测器；低压电源：输出+24V直流低压供给个单元电路；前置放大器：将探测器输出的微伏级脉冲信号放大到可处理的电平；鉴别器：从背景噪声中取出信号脉冲；分频器：使长短计数道分别将计数减少到原来的1/4和1/6，避免了高计数率情况下，因电缆充电和衰减影响会造成信号首尾重叠而产生漏记。
缆芯驱动器：将脉冲信号功率放大后送上测井电缆。
✹5、LDT岩性密度测井仪器为什么要进行稳谱？怎样进行稳谱？答：由于LDT岩性密度测井仪器不但要探测反应来自地层伽马射线强度的计数率，同时还要根据伽马射线的能量进行分开计数，因此对伽马射线产生的脉冲幅度进行放大必须是固定的放大倍数，因而在仪器测量过程中需要确保放大倍数的稳定，这就是稳谱。
仪器采用一个固定的伽马源产生一个能谱峰，然后通过在该峰中心位置两侧分别开窗计数，然后根据这两个计数率的差异来调整伽马探测器的高压以稳定探测器的放大倍数。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第一章地球物理测井地球物理测井：利用物理学的基本原理，采用先进的仪器设备，探测井壁介质的物理特性（电/声/放射性质）参数，评价储集层的孔隙性、渗透性、含油性质。
地球物理测井内容：电法类：1、自然电位测井；2、电阻率测井—普通电阻率测井：微电阻率测井/微电位/微梯度；侧向测井（三/七/双）；3、感应测井；声波类：声波速度测井；声波全波列测井；声波幅度测井；放射性类：自然伽马测井；密度测井；中子测井；中子寿命测井。
一般完整裸眼井测井项目应包括：1、指示泥值（泥质含量）：CAL井径/GR自然伽马/SP自然电位；2、反映孔隙度：AC/DEN/CNL；3、反映饱和度（含油性）：探测深度不同的三条电阻率曲线。
地球物理测井的作用：1、划分地层，建立钻井地质剖面；2、准确得到地层深度；3、评价油气储集层的生产能力，计算孔隙度/饱和度/渗透率；4、进行地层对比，研究构造产状和地层沉积等问题；5、研究井的技术状况如井温、井径、固井质量等；6、油层动态监测。
第二章测井资料综合解释基础一、储集层的特点及分类储集层定义：具有连通孔隙，既能储存油气，又能使油气在一定压差下流动的岩层。
特点：（孔隙性和渗透性合称储集层的储油物性）1、孔隙性：储集层具有由各种孔隙、孔洞、裂缝形成的流体储存空间的性质；2、渗透性：在一定压差下允许流体在岩石中渗流的性质。
分类（按成因和岩性分）：碎屑岩储集层：砂岩颗粒越大，分选越好，磨圆程度越好，颗粒之间充填胶结物越少，则其孔隙空间越大，连通性越好，即储油物性越好；碳酸盐岩储集层：孔隙型：性质与砂岩储集层相似；裂缝型：（构造作用）渗透率高；洞穴型：（溶蚀作用）；特殊岩性储集层：火山岩、变质岩。
基本参数：1、孔隙度：总孔隙度Φt，有效孔隙度Φe，缝洞孔隙度Φf；2、渗透率（常用单位10-3μm2）：绝对渗透率（测井估算），有效渗透率（试油测得），相对渗透率；3、饱和度：含水饱和度、含油饱和度，原状地层的含烃饱和度Sh=1-Sw，Sh=So+Sg→Sh+So+Sg=1；冲洗带残余烃饱和度Shr（不可动油）=1-Sxo（冲洗带可流动的水）；可动油饱和度Smo=Sxo-Sw=Sh-Shr；4、岩层厚度。
一般在原状地层中，Sw+So=1,Shr+Smo=So；而在冲洗带中，Sxo+Shr=1,Smo=Sxo-Sw。
阿尔奇公式：（岩石的地层因数F=Ro/Rw=a/Φm；电阻增大系数I=Rt/Ro=b/ Sw n =b/(1-So)n）F*I=Rt/Rw=ab/(Φm Sw n)（原状地层）；Rxo/Rmf=ab/(Φm Sxo n)（冲洗带）。
Ro为孔隙中完全含水时的地层电阻率；Rt为原状地层电阻率；Rw为地层水电阻率；Rmf为泥浆电阻率；Rxo 为冲洗带电阻率。
一般b=1，n=2。
储集层的泥浆侵入泥浆侵入：在钻井过程中，通常保持泥浆柱压力稍微大于地层压力，在压力差作用下，泥浆滤液向渗透层侵入，泥浆滤液替换地层孔隙所含的液体而形成侵入带，同时泥浆中的颗粒附在井壁上形成泥饼，这种现象叫泥浆侵入。
高侵：侵入带电阻率Ri大于原状地层电阻率Rt（常见于水层，Rxo>Ri>Rt）；低侵：侵入带电阻率小于原状地层电阻率（常见于油层，Rxo<Ri<Rt）。
第三章自然电位测井SP一、自然电位测井：沿井轴测量记录自然电位变化曲线，用以区别岩性的测井方法叫自然电位测井。
自然电场形成原因：由于泥浆与地层水的矿化度不同（地层水大于泥浆），在井壁附近两种不同矿化度的溶液发生电化学反应，产生电动势形成自然电场。
主要有扩散电动势和吸附电动势（大小与温度和浓度差有关）。
扩散电动势：在扩散过程中，各种离子的迁移速度不同，如氯离子迁移速度大于钠离子，这样在低浓度一方富集氯离子，高浓度一方富集钠离子，形成一个静电场；电场的形成反过来影响离子的迁移速度，最后达到一个动态平衡，如此在接触面附近的电动势保持一定值，该电动势叫扩散电动势，用Ed表示。
吸附电动势：把上面渗透性薄膜变成泥岩薄膜，同样离子要进行扩散，但泥岩对负离子有吸附作用，可以吸附一部分氯离子，扩散的结果使浓度小的一方富集钠离子，浓度大的一方富集氯离子，这样在泥岩薄膜形成吸附电动势Eda。
静自然电位（E=Ed-Eda=SSP）：回路总电动势等于扩散电动势和吸附电动势之和（SSP）。
二、SP曲线特征：1、曲线对称地层中点；2、厚地层（SP=SSP），曲线半幅点正对地层界面（若地层厚度较薄，异常幅度减小，半幅点向界面外移）；3、厚度减小，SP减小，地层中间取得幅度最大值。
三、曲线的影响因素：1、溶液成分的影响；2、岩性的影响；3、温度；4、地层电阻率（Rt越大，SP越小）；5、地层厚度（厚度增加SP增加，当增加到SP=SSP时不再增加）；6、井眼（井径扩大截面积增加，泥浆电阻变小，SP变小）。
四、自然电位曲线的应用：1、划分渗透层：砂岩正对负异常，泥岩为基线；2、确定地层水电阻率SSP=—Klg(Rmf/Rw)；3、估计泥质含量Vsh=1-PSP/SSP；4、判断水淹层位（基线偏移）。
第四章普通电阻率测井一、主要任务：研究岩石电阻率的差异，区分岩性，划分油水层。
影响沉积岩电阻率的主要因素：1、粘土的成分、含量和分布；2、地层水电阻率：岩石电阻率与成正比，地层水矿化度越高，电离度越大，溶液的导电性越好，电阻率越低，温度越高，电阻率越低；3、孔隙度和孔隙形状：孔隙度越小，孔隙形状越复杂，地层电阻率越大；4、含油气饱和度：含油气饱和度越大，地层电阻率越高。
二、测井原理：侵入现象：一般泥浆柱压力略大于地层压力，在渗透性地层处泥浆滤液向地层侵入，并置换了原渗透层孔隙中的流体，这就是泥浆侵入现象。
泥浆滤液向地层渗入的同时，泥浆中的固体颗粒就附着形成泥饼。
在靠近井壁处岩层孔隙中的流体几乎全部被泥浆滤液所代替，这部分叫冲洗带，其电阻率为Rxo；在冲洗带的外部是一个孔隙中部充满了泥浆滤液的过渡带，冲洗带和过渡带的总称叫侵入带，其电阻率为Ri，再向外是未被侵入的原状地层，电阻率为Rto。
视电阻率：不是岩石真正的电阻率，但能反映电阻率的变化，称为综合条件下的视电阻率Ra=K*ΔU/I。
主要受电极系附近的地层电阻率及其厚度的影响。
电极系：包含：供电电极AB，测量电极MN电位电极系：是指成对电极间距离大于不成对电极间距离，记录的M点电位；梯度电极系：是指成对电极间距离小于不成对电极间距离，记录的MN电位梯度。
正装电极系：成对电极位于不成对电极之下；倒装电极系刚好相反。
记录点：电位电极系记录点在AM的中点，因为此时视电阻率曲线正好对应地层中点；梯度电极系记录点在MN的中点，此时曲线极大值与极小值对应地层界面。
电极距（单供电电极）：梯度为AO；电位为AM。
→L探测深度：以供电电极为中心以一半径作一球面，如果球面内的介质对测量结果的贡献为50%，则此半径为电极系的探测深度。
电位电极系探测深度2L；梯度电极系探测深度为√2L。
电极系的表示方法：按电极从上到下的顺序，由左到右依次写上电极的符号和其间的距离。
例：N0.5M2.25A。
二、视电阻率曲线（厚层高阻层）（h>L）：记录视电阻率随深度变化的曲线：1、梯度电极系：高阻厚层正装梯度曲线特征：（1）视电阻率Ra曲线极大极小值正对高阻层的上下界面；（2）厚层：中间平行段视电阻率Ra曲线值为地层电阻率。
【（1）对着高阻层处Ra增大，但曲线不对称于地层中点；（2）地层中部附近曲线变化平缓或出现平直段，其视电阻率值最接近于地层的真电阻率，地层越薄，平直段越少；（3）高阻层顶：底界面附近曲线出现极大值和极小值，并且顶底界面分界在极小、极大值以下MN/2处。
】（当N分别到达顶、底界面时出现极小、极大值）】、2、电位电极系：倒装电位曲线在高阻厚层上的特征：（1）曲线对称于地层中间；（2）视电阻率曲线对地层中间取极值，当地层较厚时取极大值，当地层较薄时取极小值。
（A电极在底面时I MN变化最大，M电极在顶面时R变化最大，此时出现拐点，曲线的拐点在高阻层界面内半个电极距AM/2的地方）四、影响因素：1、电极系的影响；2、井眼（当泥浆电阻率很低时，测得的地层电阻率偏小）；3、围岩层厚；4、泥浆侵入；5、高阻临层屏蔽；6、地层倾角。
五、应用：1、划分岩性：砂泥岩剖面：泥岩电阻率低，砂岩电阻率高；碳酸盐岩剖面：致密层电阻率高，裂缝性层电阻率低；2、确定地层真电阻率（视电阻率Ra经过围岩、井眼和侵入等校正后可以得真实电阻率）；3、计算含水饱和度、判断油水层：利用岩石电阻率和含水饱和度的关系计算含水饱和度，进一步判断油水层。
六、标准测井：在一个油田或一个区域，为了研究岩性变化、构造形态和大段油层组的划分等工作，常常使用几种测井方法（例如自然电位、井径测井）在全地区的各井中用相同的深度比例（1：:500）及相同的横向比例对全井段进行测井，这种组合叫标准测井。
作用：通过地层对比，研究岩性变化和构造形态，进行大段油层组的划分。
第五章侧向测井一、侧向测井：在电极上增加聚焦电极迫使供电电极发出的电流侧向地流入地层从而减小井的分流作用和围岩的影响，提高纵向分辨能力，这种测井叫侧向测井又称聚焦测井。
二、三侧向测井：简称为三侧向，为了测准确渗透层井段侵入带和原状地层电阻率，设计深、浅三侧向，两种电极系探测深度不同，但测量原理相同。
（其分辨率取决于主电极的长度，长度越短，分辨率越好）测量原理：主电极Ao发出主电流Io，屏蔽电极发出屏蔽电流Is，使UAo=UA1=UA2，测量主电极中点与对比电极N的电位差ΔU，Ra=K*ΔU/Io，Ra反映主电极中点附近地层电阻率的变化，因此记录点为主电极的中点。
当Io变大，则应使Is变小，减弱屏蔽，从而Io减小。
深三侧向：主电极Ao，屏蔽电极A1、A2，深三侧向聚焦能力强，探测深度深（原状地层）。
浅三侧向：主电极Ao，屏蔽电极A1、A2，回路电极B1、B2，浅三侧向聚焦能力弱，探测深度浅（侵入带）。
曲线特点：1、高阻层处视电阻率增大，比普通电阻率曲线更接近地层真电阻率；2、上、下围岩电阻率相等时视电阻率曲线对称于高阻层中部（视电阻率最大值在地层中部），应取地层中部的视电阻率值作为地层电阻率；3、高阻临层影响很小。
应用：1、划分剖面，判断油水层：砂泥岩剖面（判断油水层）：油层电阻率高，水层电阻率低，油层深三侧向幅度大于浅三侧向幅度，水层反之；碳酸盐岩剖面：碳酸盐岩电阻率高，泥岩电阻率低；2、求地层电阻率。
三、七侧向测井：要求：1、电流能侧向流入地层；2、反应地层电阻率的变化。
在三侧向的基础上加了一对监督电极，并且将柱状电极变为点状电极。
（回路电极减小了主电流的聚焦作用）测量原理：主电极发出电流Io（恒定），屏蔽电极发出屏蔽电流Is，使U M1M1’=U M2M2’=0,测量M1或M2电位，记录Ra，若U M1M1’与U M2M2’均大于0，则应将Is增大。
