led特性测量实验报告LED特性测量实验报告引言:LED(Light Emitting Diode)是一种半导体器件,能够将电能转化为光能,具有高效、节能、寿命长等优点,因此在照明、显示、通信等领域得到广泛应用。

为了深入了解LED的特性,我们进行了一系列的实验测量,本报告将对实验过程和结果进行详细阐述。

一、实验目的本次实验的目的是测量LED的电流-电压特性曲线,了解其工作电压、电流和光强之间的关系。

二、实验装置和方法1. 实验装置:- LED样品:选取了红、绿、蓝三种颜色的LED样品。

- 电源:提供稳定的电压和电流。

- 电压表和电流表:用于测量LED的电压和电流。

- 变阻器:用于调节电流。

2. 实验方法:- 将LED样品连接到电源,并通过变阻器调节电流。

- 逐步增加电流,同时记录LED的电压和电流值。

- 测量不同电流下LED的光强。

三、实验结果与分析1. 电流-电压特性曲线:我们分别测量了红、绿、蓝三种颜色的LED样品的电流-电压特性曲线,结果如下图所示:[插入电流-电压特性曲线图]从图中可以看出,LED的电流-电压特性曲线呈非线性关系。

当电流较小时,电压增加较缓慢;当电流达到一定值后,电压急剧增加。

这是因为LED是一种二极管,具有正向电压下的导通特性,而在反向电压下则具有较高的阻抗。

2. 工作电压和电流:通过测量,我们得到了红、绿、蓝三种颜色的LED样品的工作电压和电流值,结果如下表所示:[插入工作电压和电流表]从表中可以看出,不同颜色的LED样品具有不同的工作电压和电流。

红色LED的工作电压较低,绿色LED次之,蓝色LED的工作电压最高。

这是因为不同颜色的LED使用了不同的半导体材料,其能带结构和能带宽度不同,导致其工作电压和电流也有所差异。

3. 光强与电流的关系:我们还测量了不同电流下LED的光强,结果如下图所示:[插入光强与电流关系图]从图中可以看出,随着电流的增加,LED的光强也随之增加。

LED产品光电性能的测试标准

LED产品光电性能的测试标准

LED产品光电性能的测试标准
光电性能对于LED 产品尤为重要,那么大家是否了解LED 产品有哪些光电性能呢?下面我们一起来学习一下LED 产品光电性能有哪些测试标准。

1.电特性
LED 的电特性参数包括正向电流、正向电压、反向电流以及反向电压,该项测试一般是利用电压电流表进行测试,在恒流恒压源供电情况下。

通过LED 电特性的测试可获得最大允许正向电压、正向电流及反向电压、电流这些参数,此外,还可以获得LED 的最佳工作电功率值。

2.光特性
主要包括光通量和光效、光强和光强分布特性以及光谱参数。

光通量和光效:通常有两种方法,为积分球法和变角光度计法。

虽然后者的测试结果最为精确,但因耗时较长,一般采用前者。

在用积分球法进行测试时,可以将被测LED 放置在球心,也可以放置在球壁。

测得光通量之后,配合电参数测试仪就可以测得LED 的发光效率,也就是光效。

光强和光强分布特性:LED 由于光强分布是不一致的,所以它的测试结果随测试距离和探测器孔径的大小变化而变化,可以让各个LED 在同一条件下进行光强测试与评价,这样结果比较准确。

光谱参数:主要包括峰值发射波长、光谱辐射带宽和光谱功率分布等。

LED 的光谱特性都可由光谱功率分布表示,通过光谱功率分布,还可以得到色度参数。

一般光谱功率分布的测试需要通过分光进行,将混合光中的单色光逐一区分出来进行测定,可采用棱镜和光栅实现分光。

3.开关特性
是指LED 通电和断电瞬间的光、电、色变化特性,通过这项测试可以。

发光二极管的测试方法

发光二极管的测试方法

发光二极管的测试方法发光二极管(LED)是一种能够将电能直接转化为光能的半导体元件。

从市场上常见的LED的类型来看,有红、绿、蓝、黄等不同颜色的LED。

为了确保LED的质量和性能,需要对其进行测试。

下面将介绍一些常用的LED测试方法。

首先是对LED光电参数的测试,主要包括:1. 测试光通量(Luminous Flux): 光通量是LED的发光亮度的量度,单位为流明(lm)。

可以使用一台光度计来测量LED的光通量值。

2. 测试光强度(Luminous Intensity): 光强度是LED光线在特定方向上发射的明亮程度,单位为坎德拉(cd)。

光强度的测试可以通过使用一个集成球、透镜和接口装置结合光度计来完成。

3. 测试色度坐标(Chromaticity Coordinates): 色度坐标是用来描述LED的颜色特性的参数。

可以使用色度仪来测量LED的色度坐标。

此外,还需要对LED的电性能进行测试,主要包括:1. 测试正向电压(Forward Voltage): 当LED处于导通状态时,正向电压是LED正向电流通过后产生的电压降。

可以使用数字式万用表或特定的LED测试仪进行测量。

2. 测试正向电流(Forward Current): 正向电流是指在正向电压下流过LED的电流。

可以通过直流电源和电流表进行测试。

3. 测试反向电流(Reverse Current): 当LED处于反向偏置状态时,如果流过LED的电流过高,则可能导致LED短路。

可以使用数字式万用表或特定的LED测试仪进行测试。

4. 测试开启电压(Breakdown Voltage): LED在反向偏置状态下的电压,即开启电压。

可以使用数字式万用表或特定的LED测试仪进行测试。

最后,还需要对LED的可靠性进行测试,主要包括:1.高温寿命测试:将LED置于恒定高温环境中,通电并持续观察其工作性能的变化情况,以判断其在高温环境下的寿命和稳定性。

LED光电特性的测试方案

LED光电特性的测试方案

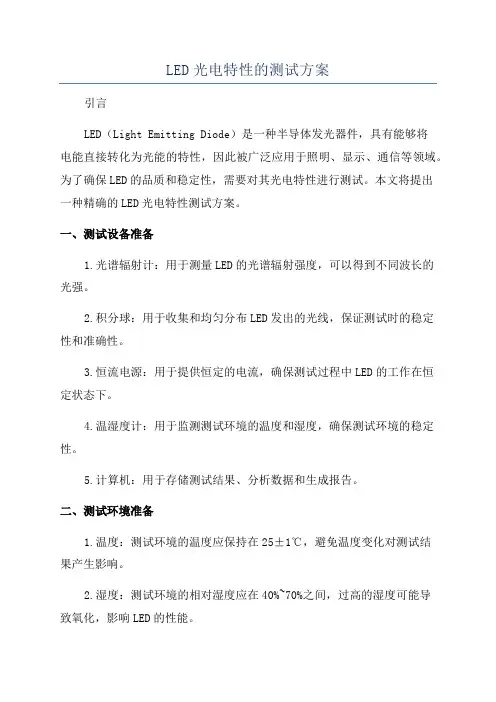

LED光电特性的测试方案引言LED(Light Emitting Diode)是一种半导体发光器件,具有能够将电能直接转化为光能的特性,因此被广泛应用于照明、显示、通信等领域。

为了确保LED的品质和稳定性,需要对其光电特性进行测试。

本文将提出一种精确的LED光电特性测试方案。

一、测试设备准备1.光谱辐射计:用于测量LED的光谱辐射强度,可以得到不同波长的光强。

2.积分球:用于收集和均匀分布LED发出的光线,保证测试时的稳定性和准确性。

3.恒流电源:用于提供恒定的电流,确保测试过程中LED的工作在恒定状态下。

4.温湿度计:用于监测测试环境的温度和湿度,确保测试环境的稳定性。

5.计算机:用于存储测试结果、分析数据和生成报告。

二、测试环境准备1.温度:测试环境的温度应保持在25±1℃,避免温度变化对测试结果产生影响。

2.湿度:测试环境的相对湿度应在40%~70%之间,过高的湿度可能导致氧化,影响LED的性能。

三、测试步骤1.连接测试设备:将积分球和光谱辐射计与计算机相连接,并通过恒流电源将LED与积分球连接,保证测试准确可靠。

2.测试前准备:打开测试设备,等待其进入工作状态。

校准光谱辐射计,确保其能够准确测量光谱强度。

3.设置测试参数:根据测试需求,设置光谱辐射计的测试参数,如设置波长范围,采样间隔等。

4.测试光谱辐射强度:将LED置于积分球内,启动测试程序,测得不同波长下的光强,并记录下来。

5.测试光电转换效率:利用测试得到的光谱辐射强度,结合LED的电流输入,计算出LED的光电转换效率。

6.测试光衰减:在测试过程中,记录下光谱辐射强度的变化情况,根据光衰减的程度,分析出LED的寿命和稳定性。

7.数据分析和报告生成:将测试得到的数据导入计算机,进行数据分析和处理,并生成测试报告。

四、注意事项1.避免外界干扰:在测试过程中,要确保测试环境的稳定性,避免光、电源等干扰因素对测试结果产生影响。

2.恒流电源的选择:选择合适的恒流电源,确保能够提供稳定的电流,避免电流的不稳定导致测试结果的误差。

LED光电特性的测试方案

LED光电特性的测试方案

LED光电特性的测试方案测试LED光电特性的方案可以分为以下几个步骤:1.设备准备:-LED芯片/光源-光学环境控制设备(光源、反射板、光强计、光谱仪等)-电子测试设备(电压源、电流表、电阻表等)-计算机及数据采集设备2.搭建测试装置:-将LED芯片/光源安装在适当的平台上,并连接好电源线和测试仪表-设置光学环境控制设备,如调节光源亮度、选择合适的反射板等3.测量LED的光谱特性:-使用光谱仪测量LED的光谱,获取LED在不同波长下的辐射光强数据-分析并记录光谱数据,以了解LED的光谱分布、光色性质等4.测量LED的光电流特性:-将LED连接到电源,并设置适当的电压和电流条件-使用光强计测量LED辐射的光强,并记录相应的电压和电流数据-分析并记录光电流特性数据,如I-V曲线、光电流-光强关系等5.测量LED的光效特性:-测量LED的光功率和电功率,并计算LED的光效(即光电转换效率)-分析并记录光效特性数据,以评估LED的性能和功耗情况6.其他测试:-进一步测试LED的发光角度、色温、色纯度等光学性能指标-测试LED的发光寿命、温度特性等可靠性指标7.数据分析和报告编写:-对上述测试数据进行分析和整理,比较不同LED的性能特点-根据测试结果编写测试报告,包括实验设计、测试过程、测试数据和结论等8.优化和改进:-根据测试结果,针对性地优化LED的设计和制造过程,改进其性能特点-根据测试经验,优化测试方案,提高测试效率和准确度在实际测试中,还需要注意以下几个方面:-定义明确的测试目标和指标,根据实际需求选择合适的测试参数和测试方法-保证测试环境的稳定性和一致性,避免外界干扰对测试结果的影响-根据测试需求选择合适的测试仪器和设备,确保其精度、灵敏度和可靠性-在测试过程中及时记录和保存测试数据,以备后续分析和验证-对测试结果进行验证和重复测试,以提高测试结果的可靠性和准确性-在测试完成后,对测试装置进行清理和维护,准备下一次测试通过以上测试方案,可以全面了解LED的光电特性,评估其性能优劣,为后续LED产品的设计和制造提供重要参考和指导。

led测试原理

led测试原理

led测试原理
LED(Light Emitting Diode,发光二极管)是一种基于半导体
材料的发光装置,其测试原理是通过注入电流使LED发光,
并测量发光的亮度和电性能。

LED测试通常分为两个方面:电气特性测试和光学特性测试。

电气特性测试主要包括电流测试、电压测试和反向电压测试。

在电流测试中,用电流计测量通过LED的电流,通常以毫安(mA)为单位。

电压测试则是测量LED引脚之间的电压,常以伏特(V)为单位。

反向电压测试则是检测LED的反向电
压能否达到一定限值,以确定其抗反向击穿能力。

光学特性测试主要包括光通量测试、光强度测试和色度测试。

光通量测试是测量LED单位时间内辐射出的总光功率,以流
明(lm)为单位。

光强度测试则是测量LED在某一方向上的
光输出强度,以坎德拉(cd)为单位。

色度测试是用来确定LED发光色彩的特性,通过测量颜色的三个参数:色温(K)、色坐标(x,y)或色容度来描述。

在LED测试过程中,需要使用专业的测试设备,如多用途半
导体参数测试仪(SMU),光度计以及色彩分析仪等。

这些
设备可以测量LED的电气特性和光学特性,并对其性能进行
评估。

通过LED测试可以确保LED的质量和性能符合预期要求,对
于LED的生产和应用具有重要意义。

led测试方法标准

led测试方法标准

led测试方法标准
LED测试方法标准可以根据不同的应用和要求而有所不同,但通常包括以下步骤和标准:
1. 规格确认:确认LED的规格和参数,包括颜色、亮度、电流和电压等。

2. 外观检查:检查LED外观是否完整,无损坏和污渍。

3. 电气特性测试:使用电流表和电压表测试LED的电流和电压特性,确保符合规格要求。

4. 光学特性测试:使用光度计或光谱仪测试LED的光通量、光强度和光谱特性。

5. 耐久性测试:对LED进行长时间的工作测试,以检验其耐久性和稳定性。

6. 温度测试:在不同温度条件下测试LED的性能,以评估其热稳定性和工作温度范围。

7. 环境适应性测试:将LED置于不同的环境条件下,如高温、低温、
湿度等,测试其适应性和稳定性。

8. 安全性测试:测试LED的安全性能,包括防水防尘等特性。

以上是LED测试方法标准的一般步骤,具体的测试方法和标准可以根据实际需求和行业标准进行调整和补充。

LED特性测量实验报告

LED特性测量实验报告

LED特性及光度测量实验剑邦A8 学号:08323016大学物理科学与工程技术学院光信息科学与技术邮政编码:510275 中国图书馆分类号:O43摘要:通过设计简单的测试装置,并对发光二极管进行V-I特性曲线、P-I特性曲线的测量,了解发光二极管的发光机理、光学特性与电学特性,并掌握其测试方法。

本文记录了红光LED和绿光LED的电流、电压、功率和光通量测量数据,以此研究探讨LED发光器件的发光特性。

关键词:LED V-I特性P-I特性光度Measurement of the characteristics and luminosity ofLEDSujianbang A8 ID: 08323016School of Science and Engineering of SUN YAT-SEN UniversityPostal code: 510275Abstract: This essay study the optical and electric characteristics of LED by measuring it’s V-I curve and P-I curve. In this essay, data of electric current, voltage, power and luminous flux of LED are recorded in order to study its characteristics.Keyword: LED, V-I characteristic, P-I characteristic, luminosity【实验原理】LED 是英文light emitting diode (发光二极管)的缩写,它属于固态光源,其基本结构是一块电致发光的半导体材料,置于一个有引线的架子上,然后四周用环氧树脂密封,起到保护部芯线的作用(如图一)。

常规的发光二极管芯片的结构如图二所示,主要分为衬底,外延层(图2中的N 型氮化镓,铝镓铟磷有源区和P 型氮化镓),透明接触层,P 型与N 型电极、钝化层几部分。

led测试原理

led测试原理

led测试原理LED(Light Emitting Diode,发光二极管)是一种半导体器件,能够将电能转化为可见光能量。

在工业生产中,为了确保LED的质量和性能稳定,需要进行LED测试。

LED测试是对LED的特性、亮度、电流等参数进行检测和分析的过程,以确保其符合规定的标准和要求。

一、引言随着LED在照明、电子显示等领域的广泛应用,人们越来越重视LED的质量和性能。

而LED测试正是评估LED产品质量和性能的重要手段之一。

本文将介绍LED测试的原理及其测试方法。

二、LED测试原理1. 光谱测试光谱测试是对LED光谱特性进行分析和评估的方法。

LED的光谱特性包括光谱分布、颜色坐标、色温、显色指数等。

通过光谱测试可以了解LED光谱的质量和匹配性,从而评估其应用的适用性。

2. 亮度测试LED的亮度是评估其光输出能力的重要指标。

亮度测试通常采用光度测量仪和光度计来进行,可以获取LED发光区域的亮度、光通量等参数。

通过亮度测试可以准确评估LED的光输出性能和发光均匀性。

3. 电气特性测试LED的电气特性包括正向电压、正向电流、反向电流等。

电气特性测试可以通过示波器、电流源等设备来进行。

通过电气特性测试可以确保LED的电流和电压运行在正常范围内,以保证其稳定的工作性能。

4. 耐压测试耐压测试是对LED的电气安全性进行评估的方法。

通常使用高压发生器对LED进行电气耐压测试,以确定其在安全电压下的工作状态。

耐压测试可以确保LED在正常电压范围内工作,避免出现电气击穿等安全隐患。

5. 寿命测试寿命测试是对LED的使用寿命进行评估的方法。

通过对LED进行长时间连续工作或着色度变化测试,可以评估其使用寿命和稳定性。

寿命测试对于保证LED产品质量和可靠性非常关键。

三、LED测试方法1. 手工测试手工测试是最简单、常用的测试方法之一。

即使用人工对LED进行目测、触摸等方式进行测试。

手工测试适用于小批量生产和初步筛选,但效率较低且不够准确,不能满足大规模生产的需求。

LED检验报告

LED检验报告

LED检验报告一、引言近年来,LED(Light Emitting Diode)作为一种高效、节能、环保的照明产品,得到了广泛的应用和发展。

为了确保LED产品的质量,需要进行检验和测试。

本报告旨在对LED产品进行检验,并编制相应的检验报告。

二、检验目的本次检验的目的是评估LED产品的性能和质量,确保其满足相关的标准和要求。

具体的检验项目包括外观质量、光电性能、电气特性等。

三、检验方法1.外观检验:对样品的外观进行检查,包括外观缺陷、外观尺寸等方面的评估。

2.光电性能检验:测量样品的光通量、发光效率、色温、颜色坐标等指标,以评估其亮度和色彩性能。

3.电气特性检验:测试样品的电压、电流、功率等电气参数,以评估其工作稳定性和能耗情况。

四、检验结果1.外观检验结果:样品外观无明显缺陷,无划痕、破损或变形等现象,符合设计要求。

2.光电性能检验结果:样品的光通量为XXXX流明,发光效率达到XX lm/W,色温为XXXXK,颜色坐标为XXXX。

以上指标均符合相关标准要求。

3.电气特性检验结果:样品在额定电压(XXV)下的电流为XXA,功率为XXW,工作稳定性良好。

五、结论经过各项检验,本次LED产品符合相关标准要求,具有良好的外观质量、光电性能和电气特性。

在生产、销售和使用过程中可放心使用。

六、意见和建议在检验过程中未发现明显的质量问题,但建议在质量控制过程中加强对外观缺陷的检查和控制,以确保产品质量的稳定和提升。

八、附件清单1.LED检验报告照片附件:共XX张照片,记录了样品的外观、测试过程和测量结果。

2.电气测试记录表:详细记录了样品的电气参数测试结果。

LED光电特性的测试内容与方法介绍

LED光电特性的测试内容与方法介绍

LED光电特性的测试内容与方法介绍LED(Light Emitting Diode)是一种能够将电能转化为光能的半导体器件。

在LED的光电特性测试中,常见的测量内容包括电流-电压(IV)特性、光功率-电流(LIV)特性、波长-电流(λ-IV)特性和光谱特性等。

下面将逐一介绍LED光电特性的测试内容与方法。

1.电流-电压(IV)特性测试电流-电压特性测试是LED基本的光电特性测试,用于测量LED器件的电流-电压关系。

测试方法通常是通过应用不同电压并测量对应的电流来得到IV曲线。

测试过程中需要使用电源和电流表来提供电流,使用电压表来测量电压。

测试时需按照设定的电流范围逐步增加电流,同时记录电压。

通常会进行多个测试点,以获取IV曲线。

2.光功率-电流(LIV)特性测试光功率-电流特性测试是测量LED器件的功率与电流关系的一个重要测试。

测试方法是通过改变LED器件的电流并测量对应的输出光功率。

测试过程中需要使用光功率计来测量光功率,同时使用电流表来测量电流。

测试时通常会在设定的电流范围内逐步增加电流,并记录对应的光功率。

3.波长-电流(λ-IV)特性测试波长-电流特性测试是用于测量LED器件的波长与电流关系的测试方法。

测试过程中需要使用光谱仪来测量LED的发光波长,同时使用电流表来测量电流。

测试方法是在设定的电流范围内逐步增加电流,并记录对应的波长数据。

4.光谱特性测试光谱特性测试是为了测量LED器件的发光光谱,包括波长分布、光强分布等内容。

测试过程中需要使用光谱仪来测量LED的光谱数据。

测试方法是将LED器件放置在光谱仪设备中,并通过设定参数来进行光谱扫描,获取LED的光谱特性。

此外,在LED光电特性测试中,还需要注意以下几点:1.环境条件的控制:LED光电特性对环境的影响较大,测量中应保持温度、湿度等环境条件的稳定,以减小测试误差。

2.仪器的校准:光电特性测试所使用的仪器应经过准确的校准,以保证测试数据的可靠性和准确性。

LED光源P-I特性测量实验

LED光源P-I特性测量实验

LD/LED光源P-I特性测量实验处理一.实验结果分析1.数据处理A. 自动光功率控制实验表1 自动光功率控制数据表根据表1画出曲线图:图1 自动光功率控制I-P曲线由上图1可知,在自动光功率控制测量实验中,当打开自动补偿控制的时候,注入电流I变化的时候输出功率P1几乎无变化,自动补偿控制关闭的时候电流I变化,输出功率P2也会发生剧烈的变化。

B.光发射机P-I特性实验表2 光发射机P-I特性数据表根据表2画出曲线图2:图2 光发射机P-I特性曲线图根据图2可知,半导体发射机的门限电流为I th=7mA,当注入电流I<7mA 时,电流变化时输出功率几乎无变化,一旦I>7mA时候,电流I与功率P成正比关系,并且迅速增长。

C.消光比测量实验消光比EXT=−10lg P00P11=10lg317.1×10−3527.3=32.2 dBD.平均光功率测量P̅=284.8 uw2.实验现象分析A.在功率自动控制实验里面,自动控制主要是利用反馈机制,从而控制注入的电流保持基本稳定,这样对应的输出的功率也就基本不变了,当然也不是绝对不变,略有稍微的浮动;当自动控制OFF时,这样无法控制注入电流的变化,功率就会随着I的变化而发生剧烈变化。

B.光发射机I-P特性测量实验,主要是验证实验。

半导体激光器有一个门限电流I th,当注入电流I低于I th时功率就不会有大的变化,当注入电流I大于I th时功率就发生线性剧烈变化。

3.实验影响因素讨论本次实验是一个验证性实验,实验数据都是通过仪表直接读来,仪表精度影响实验误差,另外在读取光功率计的时候,须待读数稳定后再读取。

二.实验小结本次实验加深了对半导体激光器门限电流I th的理解,通过测量和画图,加深了对门限电流的理解。

另外,对自动光功率控制的作用有了了解,模电中的反馈机制在这个控制电路里有了直观的反映,掌握了一种控制稳定变量的方法。

对于本实验,操作正确,实验现象符合理论要求,测量数据画得的曲线图符合本质特性,总的来说,实验室正确的成功的。

led光色电性能测量实验(完整版)

led光色电性能测量实验(完整版)

led光色电性能测量实验(完整版)本实验旨在对LED光色电性能进行测量,包括光谱分布、亮度、色坐标、色温等参数的测量。

实验器材:1. 灯光谱仪2. 光度计3. 色差计4. 灯箱5. 大小不同的两种LED灯源6. 电源线等实验步骤:1. 将灯光谱仪连接到电源上,并打开灯箱,准备进行光谱测量。

2. 将要测试的LED灯源插入电源线,并将电源线插入插座。

3. 将光度计放置于硬纸板框中,并将框放置于灯箱上方,调整好测量距离和垂直度。

4. 在电脑端打开光谱仪软件,并选择对应的光源,开始测量。

5. 测量完成后,保存数据并关闭软件。

6. 将测量好的LED灯源放置于色差计中,并进行色差测量,记录下色坐标和色温数据。

7. 将另一种LED灯源进行同样的测量及记录。

8. 对比两种LED灯源的测量结果,进行分析评估。

实验注意事项:1. 在操作灯光谱仪时需要留意仪器的光谱分辨率、焦距等参数,确保精度和准确度。

2. 在测量光度时,需要保证光度计测量距离和垂直角度的准确性,避免误差的产生。

3. 在进行光谱分布测量时,需要充分保证测试实验中室内环境和气氛的稳定,考虑可能产生的外部因素干扰。

4. 在进行色差测量时,需要保证色差计的准确性和光源的稳定性,避免误差的产生。

实验结果:对比测量某两种不同LED灯源的光谱分布、亮度、色坐标、色温等参数后,发现两者均具有较好的光学性能,但存在一定的差异。

其中一种LED灯源具有较高的亮度和冷色调,另一种LED灯源则具有更柔和的光线和暖色调,适用于不同的场景和环境需求。

依据实验数据可以进行参数跟踪、对比和分析,对LED灯源的选型和应用提供一定的参考。

LED特性测量实验报告

LED特性测量实验报告

LED特性测量实验报告实验目的:1.理解LED的基本特性,包括工作电压、工作电流、发光强度等;2.学习使用测试仪器进行LED的相关特性测量;3.分析测量结果,掌握LED性能的评估方法。

实验仪器和材料:1.LED测试台;2.数字万用表;3.电源供应器;4.数据记录表。

实验原理:LED(Light Emitting Diode)即发光二极管,是一种将电能转化为光能的固态器件。

为了了解和评估LED的性能,我们需要进行一系列特性测量。

1.工作电压测量:工作电压指LED正向导通的电压。

将LED连接到电源供应器的正负极中,逐渐增加电压直至LED正向导通,记录此时的电压值。

2.工作电流测量:工作电流指LED正向导通时通过LED的电流。

将LED连接到电源供应器的正负极中,通过调节电源供应器的电流限制旋钮,获取LED正常工作时的电流值。

3.发光强度测量:发光强度指LED发光的亮度。

将LED连接到LED测试台,设置相应的工作电流,使用数字万用表测量LED所发出的光线强度。

实验步骤:1.将LED正极连接到电源供应器的正极,负极连接到电源供应器的负极。

注意正确的极性连接。

2.开始测量前,先将电源供应器调节到适当的电压和电流范围。

3.逐渐调节电源供应器的电压直至LED正向导通,记录此时的电压值,即为工作电压。

4.使用万用表测量正向工作电压时的电流值,即为工作电流。

5.将LED连接到LED测试台,设置相应的电流。

6.使用数字万用表测量LED所发出的光线强度,并记录。

实验结果分析:通过实验测量得到的数据,我们可以进行一系列结果分析和评估。

1.工作电压:根据实验测得的工作电压值,可以判断LED正向导通时所需的电压范围。

比较不同批次和不同类型的LED,可以评估其电压特性。

2.工作电流:根据实验测得的工作电流值,可以判断LED正常工作时的电流范围。

与不同类型和批次的LED进行比较,可以评估其亮度和节能性能。

3.发光强度:实验测量得到的发光强度值可以用来评估LED的亮度。

led测试方法

led测试方法

led测试方法LED测试方法。

LED(Light Emitting Diode)是一种半导体器件,具有发光功能。

在实际生产和应用过程中,LED的质量和性能测试是非常重要的。

本文将介绍LED的测试方法,以帮助大家更好地了解LED的测试流程和技术要点。

首先,LED的测试可以分为外观检查和性能测试两个方面。

外观检查主要包括观察LED外观是否完整、有无损坏、有无杂质等。

而性能测试则包括电气特性测试和光学特性测试两个方面。

在进行LED的电气特性测试时,需要使用电流表、电压表等仪器。

首先,将LED连接到电源电路中,通过电流表测量LED的工作电流,通过电压表测量LED 的工作电压。

同时,还需要测试LED的正向电压降和反向电压。

这些参数的测试可以直观地了解LED的电气特性是否符合要求。

另外,LED的光学特性测试也是非常重要的。

在进行光学特性测试时,需要使用光度计、光谱仪等仪器。

通过光度计可以测试LED的光通量、光照度等参数,而通过光谱仪可以测试LED的光谱分布、色温、色坐标等参数。

这些参数的测试可以全面地了解LED的光学特性是否符合要求。

除了以上的测试方法外,还可以通过热学特性测试、环境适应性测试等手段来全面评估LED的质量和性能。

在进行热学特性测试时,需要使用热像仪、热电偶等仪器,通过测量LED的发热量、散热性能等参数来评估LED的热学特性。

而在进行环境适应性测试时,需要将LED置于不同的环境条件下,如高温、低温、高湿度、低湿度等,通过观察LED的性能变化来评估LED的环境适应性。

综上所述,LED的测试方法涉及到外观检查、电气特性测试、光学特性测试、热学特性测试、环境适应性测试等多个方面。

通过全面地测试和评估,可以确保LED的质量和性能符合要求,为LED的生产和应用提供可靠的技术支持。

希望本文介绍的LED测试方法对大家有所帮助,谢谢阅读!。

led特性测量实验报告

led特性测量实验报告

led特性测量实验报告LED特性测量实验报告引言:LED(Light Emitting Diode)是一种半导体器件,具有发光效果,被广泛应用于照明、显示和通信等领域。

为了深入了解LED的特性,本实验通过测量不同条件下的电流、电压和光强,探究LED在不同工作条件下的性能表现。

实验装置和方法:实验所用的装置包括电源、电压表、电流表、光强计和LED样品。

首先,将电源与电压表、电流表连接,以测量电流和电压。

然后,将LED样品与电源连接,通过改变电压和电流的大小,测量LED的光强。

实验结果和讨论:1. LED的电流-电压特性:通过改变电流和电压的大小,我们测量了LED在不同条件下的电流-电压特性曲线。

实验结果显示,当电流逐渐增大时,LED的电压也会逐渐增大。

这是因为LED是一种正向偏置的二极管,只有当电流通过时,才能产生发光效果。

另外,我们还发现,在一定范围内,LED的电压和电流呈线性关系,这是因为LED的电阻在这个范围内近似为恒定值。

2. LED的光强-电流特性:为了研究LED的发光特性,我们测量了不同电流下的LED光强。

实验结果显示,随着电流的增大,LED的光强也逐渐增大。

这是因为电流的增大会导致LED内部的电子与空穴复合的速度加快,从而产生更多的光子。

然而,当电流继续增大时,光强的增长趋势会逐渐减缓,这是因为在一定范围内,电流增大对光强的提升效果会逐渐减弱。

3. LED的温度特性:LED的性能还受到温度的影响。

为了研究LED的温度特性,我们将LED样品置于不同温度下,并测量了LED的电流和光强。

实验结果显示,随着温度的升高,LED的电流和光强都会逐渐减小。

这是因为温度的升高会增加LED内部的载流子复合速度,导致电流减小,进而影响光强的产生。

结论:通过本实验的LED特性测量,我们了解到LED的电流-电压特性、光强-电流特性和温度特性。

这些结果对于设计和应用LED具有重要意义。

在实际应用中,我们需要根据LED的特性来选择合适的电流和电压,以达到最佳的光强效果。

发光二极管的测试方法

发光二极管的测试方法

发光二极管的测试方法发光二极管(LED)是一种半导体器件,广泛应用于照明、显示、通信等领域。

测试LED的特性和性能是确保其质量和可靠性的关键步骤。

下面是发光二极管的测试方法,可分为外观检查、静态电参数测试和光电参数测试三部分。

一、外观检查1.外观检查是发光二极管最基本的一个测试。

用肉眼或显微镜检查LED是否有裂纹、杂质、污染等缺陷。

2.外观检查还包括引线的焊接是否齐全、导电是否可靠。

二、静态电参数测试1.正向电压-电流特性测试*在限制电流下,应用逐步增大的正向电压,记录电流的变化。

绘制LED的电流-电压曲线,可以得到正向击穿电压、正向导通电阻、正向压降等参数。

*正向电压一般范围是0.2V到5V,根据不同的LED型号和应用需求可能有所差异。

2.反向电压测试*在限制电流下,应用逐步增大的反向电压,记录电流的变化。

根据电流的大小和反向电压的极限,可以判断LED对反向电压的抗性。

3.反向漏电流测试*测量未加正向电压时,LED器件上的反向漏电流。

使用特定的测试电路和仪器,精确测量反向电流的大小,一般单位是微安(μA)级别。

4.导通压降测试*测量在给定的正向电流条件下,LED两端的电压降。

通常用万用表或电源仪表进行测量。

三、光电参数测试1.亮度测试* 使用亮度计,将LED表面与亮度计接触,测量出LED的亮度。

常用的亮度单位是流明(lm)或坎德拉(cd)。

2.发光效率测试* 测量LED发出的光功率和输入的电功率,通过光电功率比可以计算出发光效率。

常见的单位是lm/W。

3.光谱测试*使用光谱仪测量LED发光的光谱分布。

通过测量不同波长下的辐射功率,可以得到LED的光谱特性。

4.色度坐标测试*使用色差仪或分光光度仪来测量LED发光的色度坐标,通常使用CIE1931色度坐标系或CIE1976色度坐标系。

5.显色性测试*使用光谱仪配合专用测试软件,测量LED发光的光谱以及色容差等参数,评估其显色性能。

6.角度测试*使用专用光度计或光强计,测量LED的发光角度。

LED电光学特性

LED电光学特性

1、LED 电学特性1.1 I-V 特性表征LED 芯片pn 结制备性能主要参数。

LED 的I-V 特性具有非线性、整流性质:单向导电性,即外加正偏压表现低接触电阻,反之为高接触电阻。

如左图:(1)正向死区:(图oa或oa段)a点对于V0为开启电压,当V v Va,外加电场尚克服不少因载流子扩散而形成势垒电场,此时R 很大;开启电压对于不同LED 其值不同,GaAs 为1V,红色GaAsP 为1.2V,GaP 为1.8V,GaN 为2.5V。

(2)正向工作区:电流IF 与外加电压呈指数关系IF = IS (e qVF/KT -) ------------------------ I S 为反向饱和电流。

V > 0时,V > VF的正向工作区IF随VF指数上升IF = IS e qVF/KT(3)反向死区:V v 0 时pn 结加反偏压V= - VR 时,反向漏电流IR(V= -5V )时, GaP 为0V, GaN 为10uA。

(4)反向击穿区V v - VR , VR 称为反向击穿电压;VR 电压对应IR 为反向漏电流。

当反向偏压一直增加使V v - VR 时,则出现IR 突然增加而出现击穿现象。

由于所用化合物材料种类不同,各种LED 的反向击穿电压VR 也不同。

1.2 C-V 特性鉴于LED 的芯片有9 >9mil (250 250um),10 X10mil, 11 XMmil (280 280um), 12X12mil (300乌00um),故pn结面积大小不一,使其结电容(零偏压)C~ n+pf左右。

C-V 特性呈二次函数关系(如图2)。

由1MHZ 交流信号用C-V 特性测试仪测得。

1.3 最大允许功耗PF m当流过LED的电流为IF、管压降为UF则功率消耗为P=UF X|FLED 工作时,外加偏压、偏流一定促使载流子复合发出光,还有一部分变为热,使结温升高。

若结温为Tj、外部环境温度为Ta,则当Tj > Ta时,内部热量借助管座向外传热,散逸热量(功率),可表示为P = KT (Tj -Ta)。

发光二极管电学特性测试实验报告

发光二极管电学特性测试实验报告

发光二极管电学特性测试实验报告实验目的1、测量LED正常发光的电流范围;2、测量各种LED正向导通电压。

3、测量各种LED烧毁的最小电流。

实验仪器1.万用表;2、10 Ω/0.25W电阻1个, 5k Ω电位器(502)1个;3.φ3mm红、黄、绿、兰、白LED各1个;4.φ10mm红、黄、绿、兰、白LED各1个;5.直流电压源(+5V)。

实验原理1.LED简介发光二极管简称为LED(light-emitting diode)。

它是半导体二极管的一种, 可以把电能转化成光能。

发光二极管与普通二极管一样是由一个PN结组成, 也具有单向导电性;当给发光二极管加上正向电压后, 从P区注入到N区的空穴和由N区注入到P区的电子, 在PN 结附近分别与N区的电子和P区的空穴复合, 产生自发辐射的可见或非可见辐射光。

不同的半导体材料中禁带宽度不同, 因而电子和空穴复合时释放出的能量多少不同, 释放出的能量越多, 则发出的光的波长越短。

由镓(Ga )与砷(AS )、磷(P )的化合物制成的二极管, 当电子与空穴复合时能辐射出可见光, 因而可以用来制成发光二极管。

红色发光二极管的波长一般为650~700nm, 黄色发光二极管的波长一般为585 nm 左右, 绿色发光二极管的波长一般为555~570 nm 。

图1 PN 结的电致发光 (a )零偏压, (b )外加正向偏压VF图2 磷化镓发光二极管(a )管芯截面图 (b )封装后的磷化镓发光二极管按其使用材料可分为磷化镓(GaP)发光二极管、磷砷化镓(GaAsP)发光二极管、砷化镓(GaAs)发光二极管、磷铟砷化镓(GaAsInP)发光二极GaAs PN -GaAs N -GaAsP P -43 N Si 下电极( Ni Ge Au , , )上电极( Al )(a )dh(b )管和砷铝化镓(GaAlAs)发光二极管等多种。

按其封装结构及封装形式除可分为金属封装、陶瓷封装、塑料封装、树脂封装和无引线表面封装外, 还可分为加色散射封装(D)、无色散射封装(W)、有色透明封装(C)和无色透明封装(T)。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

LED的测试方法LED测试标准的制定解决方案:测试LED的电特性、光特性、开关特性、颜色特性、热学特性、可靠性半导体发光二极管(LED)已经被广泛应用于指示灯、信号灯、仪表显示、手机背光、车载光源等场合,尤其是白光LED技术的发展,LED在照明领域的应用也越来越广泛。

但是过去对于LED的测试没有较全面的国家标准和行业标准,在生产实践中只能以相对参数为依据,不同的厂家、用户、研究机构对此争议很大,导致国内LED产业的发展受到严重影响。

因此,半导体发光二极管测试方法国家标准应运而生。

LED测试方法基于LED各个应用领域的实际需求,LED的测试需要包含多方面的内容,包括:电特性、光特性、开关特性、颜色特性、热学特性、可靠性等。

1、电特性LED是一个由半导体无机材料构成的单极性PN结二极管,它是半导体PN 结二极管中的一种,其电压-电流之间的关系称为伏安特性。

由图1可知,LED电特性参数包括正向电流、正向电压、反向电流和反向电压,LED必须在合适的电流电压驱动下才能正常工作。

通过LED电特性的测试可以获得LED的最大允许正向电压、正向电流及反向电压、电流,此外也可以测定LED的最佳工作电功率。

LED电特性的测试一般利用相应的恒流恒压源供电下利用电压电流表进行测试。

2、光特性类似于其它光源,LED光特性的测试主要包括光通量和发光效率、辐射通量和辐射效率、光强和光强分布特性和光谱参数等。

(1)光通量和光效有两种方法可以用于光通量的测试,积分球法和变角光度计法。

变角光度计法是测试光通量的最精确的方法,但是由于其耗时较长,所以一般采用积分球法测试光通量。

如图2所示,现有的积分球法测LED光通量中有两种测试结构,一种是将被测LED放置在球心,另外一种是放在球壁。

图2 积分球法测LED光通量此外,由于积分球法测试光通量时光源对光的自吸收会对测试结果造成影响,因此,往往引入辅助灯,如图3所示。

图3 辅助灯法消除自吸收影响在测得光通量之后,配合电参数测试仪可以测得LED的发光效率。

而辐射通量和辐射效率的测试方法类似于光通量和发光效率的测试。

(2)光强和光强分布特性图4 LED光强测试中的问题如图4所示,点光源光强在空间各方向均匀分布,在不同距离处用不同接收孔径的探测器接收得到的测试结果都不会改变,但是LED由于其光强分布的不一致使得测试结果随测试距离和探测器孔径变化。

因此,CIE-127提出了两种推荐测试条件使得各LED在同一条件下进行光强测试与评价,目前CIE-127条件已经被各LED制造商和检测机构引用。

图5 CIE-127推荐LED光强测试条件(3)光谱参数LED的光谱特性参数主要包括峰值发射波长、光谱辐射带宽和光谱功率分布等。

单色LED的光谱为单一波峰,特性以峰值波长和带宽表示,而白光LED的光谱由多种单色光谱合成。

所有LED的光谱特性都可由光谱功率分布表示,而由LED的光谱功率分布还可计算得到色度参数。

光谱功率分布的测试需要通过分光进行,将各色光从混合的光中区分出来进行测定,一般可以采用棱镜和光栅实现分光测定。

图6 白光LED光谱功率分布3、开关特性LED开关特性是指LED通电和断电瞬间的光、电、色变化特性。

通过LED 开关特性的测试可以获得LED在通断电瞬间工作状态、物质属性等的变化规律,由此不仅可了解通断电对LED的损耗,也可用以指导LED驱动模块的设计等。

4、颜色特性LED的颜色特性主要包括色品坐标、主波长、色纯度、色温及显色性等,LED的颜色特性对白光LED尤为重要。

现有的颜色特性测试方法有分光光度法和积分法。

如图7所示:分光光度法是通过单色仪分光测得LED光谱功率分布,之后利用色度加权函数积分获得对应色度参数;积分法是利用特定滤色片配合光电探测器直接测得色度参数;分光光度法的准确性要大大高于积分法。

图7 LED颜色特性测试方法5、热学特性LED的热学特性主要指热阻和结温。

热阻是指沿热流通道上的温度差与通道上耗散的功率之比。

结温是指LED的PN结温度。

LED的热阻和结温是影响LED光电性能的重要因素。

现有的对LED结温的测试一般有两种方法:一种是采用红外测温显微镜或微型热偶测得LED芯片表面的温度并视其为LED的结温,但是准确度不够;另外一种是利用确定电流下的正向偏压与结温之间反比变化的关系来判定LED的结温,这种方法较复杂。

6、可靠性LED的可靠性包括静电敏感度特性、寿命、环境特性等。

静电敏感度特性是指LED能承受的静电放电电压。

某些LED由于电阻率较高,且正负电极距离很短,若两端的静电电荷累积到一定值时,这一静电电压会击穿PN结,严重时可将PN结击穿导致LED失效,因此必须对LED的静电敏感度特性进行测试,获得LED的静电放电故障临界电压。

目前一般采用人体模式、机器模式、器件充电模式来模拟现实生活中的静电放电现象。

为了观察LED在长期连续使用情况下光性能的变化规律,需要对LED进行抽样试验,通过长期观察和统计获得LED寿命参数。

对于LED环境特性的试验往往采用模拟LED在应用中遇到的各类自然侵袭,一般有:高低温冲击试验、湿度循环试验、潮湿试验、盐雾试验、沙尘试验、辐照试验、振动和冲击试验、跌落试验、离心加速度试验等。

三、国家标准的制定总结以上测试方法,半导体发光二极管测试方法国家标准对LED电特性、光学特性、热学特性、静电特性及寿命测试都作了相应的规定。

对于电特性测试,标准分别规定了LED正向电压、反向电压、反向电流的测试框图;对于光通量测试,标准规定采用2π立体角测试结构;对于光强测试,标准引用了CIE-127的推荐条件;此外,对光谱测试、热学特性测试、静电放电敏感度测试、寿命测试等都作了明确的规定。

国家标准的制定总结了现有LED的测试方法,将其中的科学适用的方法升级为标准测试方法,很好地消除了各界在LED测试领域存在的分歧,也使测试结果更加真实地反映我国LED产业的整体水平。

但是鉴于LED技术还在处于不断地发展之中,国家标准的制定并不是一劳永逸的,应当时刻将最新最合适的测试技术引入标准之中。
