【精品】法兰垫片基础知识试题
管道.法兰垫片的基本知识

平面(FF)
在凹面上放置垫片, 能够防止垫片被挤 出,故可适用于压力
较高的场合
凹凸面(MF) 榫槽面(TG)
23◦
环连接面 (RJ) 一般用金属八角 垫片,密封面无
水线
二.阀门.管道压力与尺寸表示
1.公称通径
法兰公称通径与管道公称通径含义相同,它并不是某一 个实际结构尺寸,也不等于法兰内径,而仅仅是与制造尺 寸有关联的经过园整后的一个名义尺寸,其标记方法是在 字母“DN”后跟一个以mm为单位的数字。
椭圆形环垫
金属透镜垫片
RX型及BX型自紧 密封环垫
下面我就介绍几种我厂常用的垫片
(一)非金属垫片
1.石墨垫
对许多酸、碱、盐和 有机合物和传热溶液, 甚至高温溶液具有非常 优异的耐蚀性
高温条件下,在强氧 化性介质中使用该材料 应慎重
可加入金属内层增强 材料做成增强石墨垫, 常用内层金属材料有 304,316等。
三.垫片
1、垫片的结构型式
外加强环或外环材料均为实体金属,其作用是:帮助密 封元件安装时对中;防止密封元件过份压缩而破坏;防止 垫片吹出和减少法兰转动等。外加强环不与密封介质接触, 因此不要求耐介质腐蚀,故常常由碳钢材料制成。外加强 环还可以与密封元件制成一体,例如金属齿形垫片、波齿 复合垫片。
内加强环或内环接触流体,其材料应能抵御密封介质的 腐蚀。内加强环的作用是:防止密封元件与容器或管道法 兰之间的空隙,以避免此空隙干扰流体的流动以及由此引 起的流体对垫片的冲蚀。
BX型 八角垫 耐高压(可达 1500bar) BX型垫片由增强法兰接触面上的 垫片底座压力而产生的内部系统 压力进行自我密封控制。此款垫 片适用于API BX法兰和榫槽法兰。

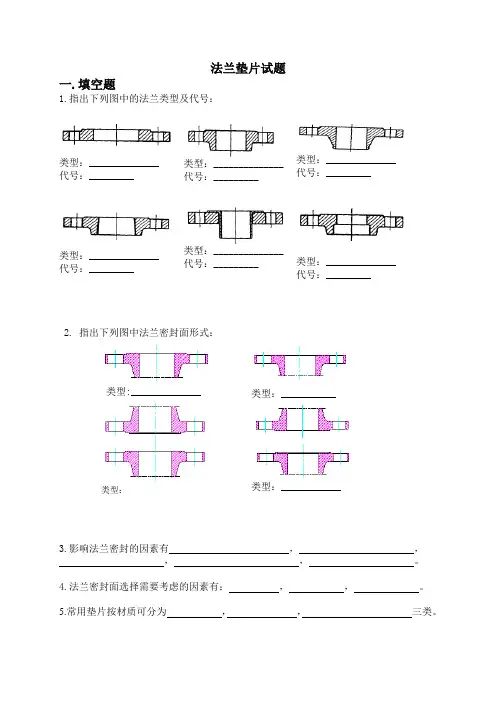

法兰垫片试题

法兰垫片试题
一.填空题
1.指出下列图中的法兰类型及代号:
类型:______________
代号:
_________ 类型:______________ 代号:
_________
类型:______________ 代号:
_________ 类型:______________
代号:
_________
类型:______________ 代号:
_________ 类型:______________ 代号:_________
2. 指出下列图中法兰密封面形式:
类型
:______________
类型:____________________
类型:
___________ 类型:____________
3.影响法兰密封的因素有 , , , , 。
4.法兰密封面选择需要考虑的因素有: , , 。
5.常用垫片按材质可分为 , , 三类。
二.选择题
1.下列密封形式中面密封不适用于高压密封。
a.RF
b.TG
c.RJ
2. 形式在化工管路连接中,用于要求密封性能好、可以拆卸的工况。
a.螺纹连接
b.法兰连接
c.焊接
3. 在预紧力一定的情况下,措施不利于密封。
a.增加螺栓个数
b.减小螺栓直径
c.加宽垫片
三.判断题
1.垫片材质确定后,垫片越宽,需要预紧力越大()
2.法兰联接强度较好和紧密性,适用尺寸范围宽,设备和管道应用最普遍。
()
四.简答题
1.简述法兰连接的密封原理。
法兰培训选择题和答案

法兰培训选择题和答案1.只有在()通过后才能进行正式批量生产。
[单选题] *A、首件检验(正确答案)B、进货检验C、过程检验D、自检2.对待不合格品返工返修后检验问题,正确的做法是: [单选题] *A、不合格品返工后仍不合格,所以不需要重新进行检验B、不合格品返工后成了合格品,所以不需要再进行检验C、返修后还是不合格品,所以不需要重新进行检验D、返工后不管是否合格都需要重新进行检验(正确答案)3.生产要素的4M1E是指 : 。
[单选题] *A、人、机、料、法、环(正确答案)B、人、检、料、法、机C、机、料、法、检、环D、人、机、料、检、环4.常用在制品标识卡,试验品用什么颜色的标识卡? [单选题] *A、橙色(正确答案)B、红色C、白色D、蓝色5.包括物料型号及名称、物料厂家及批次号、投入日期及投入数量、物料状态、投入工序及操作者的是哪种记录? [单选题] *A、首检记录B、设备点检记录C、量仪校对记录D、物料投放记录(正确答案)6. 1毫米=______丝 [单选题] *A、1丝B、10丝C、100丝(正确答案)D、1000丝7. 生产现场使用的量仪、检具应该按要求定期送哪个部门检验? [单选题] *A、计量室(正确答案)B、检验组C、企业管理部D、行政部8. 针对过程下线的不合格零件,应将其隔离待处理,并挂()状态的标识牌。
[单选题] *A、合格B、待处理(正确答案)C、不合格D、都可以9.我司质量数据统计中通常使用的比例单位PPM,请问:PPM是那种数量级 [单选题] *A:百分比B:千分比C:万分比D:百万分比(正确答案)10.若作业指导书检频要求为4/40,以下理解正确的是() [单选题] *A.生产10件检1件B.生产40件抽检4件C.生产40件连续检4件(正确答案)11.关于武汉泵体曲轴D线加工A047H12曲轴,出现外圆纹路的质量事故,我们的控制措施有哪些 *A、严格按照切换工艺设置中心高、导轮和砂轮速度。

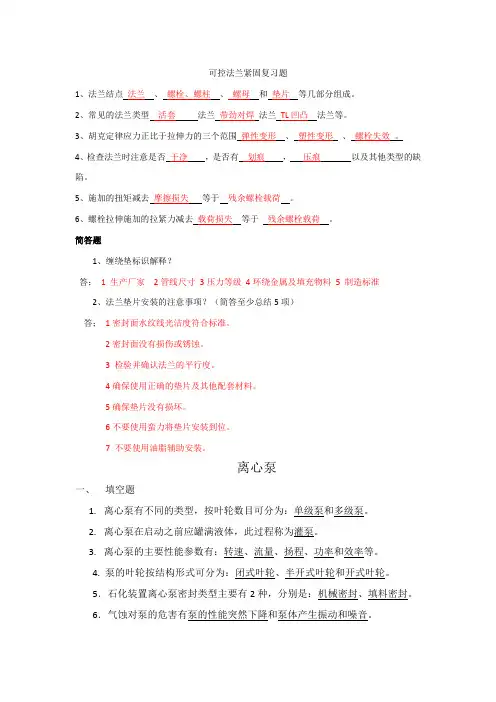

可控法兰紧固复习题

可控法兰紧固复习题1、法兰结点法兰、螺栓、螺柱、螺母和垫片等几部分组成。
2、常见的法兰类型活套法兰带劲对焊法兰TL凹凸法兰等。
3、胡克定律应力正比于拉伸力的三个范围弹性变形、塑性变形、螺栓失效。
4、检查法兰时注意是否干净,是否有划痕,压痕以及其他类型的缺陷。
5、施加的扭矩减去摩擦损失等于残余螺栓载荷。
6、螺栓拉伸施加的拉紧力减去载荷损失等于残余螺栓载荷。
简答题1、缠绕垫标识解释?答;1 生产厂家2管线尺寸3压力等级4环绕金属及填充物料5 制造标准2、法兰垫片安装的注意事项?(简答至少总结5项)答;1密封面水纹线光洁度符合标准。
2密封面没有损伤或锈蚀。
3 检验并确认法兰的平行度。
4确保使用正确的垫片及其他配套材料。
5确保垫片没有损坏。
6不要使用蛮力将垫片安装到位。
7 不要使用油脂辅助安装。
离心泵一、填空题1.离心泵有不同的类型,按叶轮数目可分为:单级泵和多级泵。
2.离心泵在启动之前应罐满液体,此过程称为灌泵。
3.离心泵的主要性能参数有:转速、流量、扬程、功率和效率等。
4. 泵的叶轮按结构形式可分为:闭式叶轮、半开式叶轮和开式叶轮。
5.石化装置离心泵密封类型主要有2种,分别是:机械密封、填料密封。
6.气蚀对泵的危害有泵的性能突然下降和泵体产生振动和噪音。
二、选择题1.离心泵在轴承壳体上最高温度为80℃,一般轴承温度在(C)℃以下。
A、40;B、50;C、60;D、702.水泵发生汽蚀最严重的地方是(A)A叶轮进口处;B.叶轮出口处;C叶轮轮毂3. 水泵运转中,由于叶轮前、后底盘外表面不平衡压力和叶轮内表面水动压力的轴向分力,会造成指向(B)方向的轴向力。
A、吸水口B、吸水口方向4. 水泵的标定扬程为150m,当实际扬程达到160m时该水泵将(B)A、不能把水扬送不能到位B、能把水扬位,但流量、效率将会发生变化5. 离心泵在额定转速下运行时,为了避免启动电流过大,通常在(C)A.阀门稍稍开启的情况下启动B.阀门半开的情况下启动C.阀门全关的情况下启动D.阀门全开的情况下启动6. 具有平衡轴向推力和改善汽蚀性能的叶轮是(C)A半开式B开式C双吸式。
垫片基础知识

垫片基础知识一、基本概念1.垫片密封原理:垫片密封是靠外力压紧密封垫片,使其本身发生弹性或塑性变形,以填满密封面上的微观凹凸不平来实现。
也就是利用密封面上的比压使介质通过密封面的阻力大于密封面两侧的介质压力差来实现密封。
2.垫片密封的泄漏有二种:渗透泄漏与界面泄漏渗透泄漏(垫片中间泄露):对非金属材料而言,从材料的微观结构看,本身存在微小缝隙和细微的毛细管。
具有一定压力的流体自然容易通过它们泄漏出来,此泄漏称为渗透泄漏,其泄漏量约占总泄漏量的10~20%。
可以采用不同材料的复合或机械组合型式形成不渗透性的结构。
或者使用较大的压紧力使材料更加密实,减少以至消除泄漏。
界面泄漏(两连接面泄露):两连接表面(即密封面)从机械加工的微观纹理来看存在粗糙度和变形,它们与垫片之间总存在泄漏通道,由此产生的泄漏叫界面泄漏,其泄漏量约占总泄漏量的80~90%。
界面泄漏与垫片材料的性质、接头的机械性质与状态、密封流淌的特性以及紧固件的夹紧程度有关。
总结:要少泄露,首先垫片要“夹紧”,同时要求垫片有一定的“回弹力”以回弹填满空隙,否则也不行。
回弹力取决于垫片本身的材质和结构及使用条件(温度、压力)。
垫片夹紧后(初始密封),在介质压力作用下(垫片内侧直接和介质接触)的密封叫工作密封。
从理论上说,预紧应力愈大,垫片中贮存的弹性应变能也愈大,因而可用于补偿分离或松弛的余地也就愈大,当然要以密封材料本身最大弹性变形能力为极限。
紧固件因受热引起应力松弛、垫片老化弹性下降,垫片长期受压等原因都可能导致“昨天不漏今天漏”。
二、钢制管法兰用垫片标记根据现行国家标准《钢制管法兰、垫片、紧固件》(HG/T 20592~20635-2009)的要求,钢制管法兰用垫片(PN系列)标记规定如下:其中:a为标准编号1、HG/T 20606-2009 钢制管法兰用非金属平垫片(PN系列);2、 HG/T 20607-2009 钢制管法兰用聚四氟乙烯包覆垫片(PN系列);3、HG/T 20609-2009 钢制管法兰用金属包覆垫片(PN系列);4、HG/T 20610-2009 钢制管法兰用缠绕式垫片(PN系列);5、 HG/T 20611-2009 钢制管法兰具有覆盖层的齿形组合垫(PN系列);6、HG/T 20612-2009 钢制管法兰非金属环形垫(PN系列)。
垫片基础知识

WORD 格式整理垫片根底知识一、根本概念1.垫片密封原理:垫片密封是靠外力压严密封垫片,使其本身发生弹性或塑性变形,以填满密封面上的微观凹凸不平来实现。
也就是利用密封面上的比压使介质通过密封面的阻力大于密封面两侧的介质压力差来实现密封。
2.垫片密封的泄漏有二种:渗透泄漏与界面泄漏渗透泄漏( 垫片中间泄露) :对非金属材料而言,从材料的微观构造看,本身存在微小缝隙和细微的毛细管。
具有一定压力的流体自然容易通过它们泄漏出来,此泄漏称为渗透泄漏,其泄漏量约占总泄漏量的 10~20%。
可以采用不同材料的复合或机械组合型式形成不渗透性的构造。
或者使用较大的压紧力使材料更加密实,减少以至消除泄漏。
界面泄漏 ( 两连接面泄露 ) :两连接外表〔即密封面〕从机械加工的微观纹理来看存在粗糙度和变形,它们与垫片之间总存在泄漏通道,由此产生的泄漏叫界面泄漏,其泄漏量约占总泄漏量的 80~90%。
界面泄漏与垫片材料的性质、接头的机械性质与状态、密封流淌的特性以及紧固件的夹紧程度有关。
总结 : 要少泄露 , 首先垫片要“夹紧〞,同时要求垫片有一定的“回弹力〞以回弹填满空隙,否那么也不行。
回弹力取决于垫片本身的材质和构造及使用条件〔温度、压力〕。
垫片夹紧后〔初始密封〕,在介质压力作用下〔垫片内侧直接和介质接触〕的密封叫工作密封。
从理论上说,预紧应力愈大,垫片中贮存的弹性应变能也愈大,因而可用于补偿别离或松弛的WORD 格式整理余地也就愈大,当然要以密封材料本身最大弹性变形能力为极限。
紧固件因受热引起应力松弛、垫片老化弹性下降,垫片长期受压等原因都可能导致“昨天不漏今天漏〞。
二、钢制管法兰用垫片标记根据现行国家标准?钢制管法兰、垫片、紧固件?〔HG/T 20592~20635-2021〕的要求,钢制管法兰用垫片〔PN系列〕标记规定如下:其中:a为标准编号1、HG/T 20606-2021钢制管法兰用非金属平垫片〔PN系列〕;2、HG/T 20607-2021钢制管法兰用聚四氟乙烯包覆垫片〔PN系列〕;3、HG/T 20609-2021钢制管法兰用金属包覆垫片〔PN系列〕;4、HG/T 20610-2021钢制管法兰用缠绕式垫片〔PN系列〕;5、HG/T 20611-2021钢制管法兰具有覆盖层的齿形组合垫〔PN系列〕;6、HG/T 20612-2021钢制管法兰非金属环形垫〔PN系列〕。
法兰材料垫片知识

讲磅的肯定是美标的ANSI150LB 中心距DN15=60.5 DN25=79.2 DN50=120.7 DN80=152.4300LB 中心距DN15=66.5 DN25=88.9 DN50=127 DN80=168.1垫片原材料选择/ (2004-9-13 12:24:46) --密封技术选择垫片的材料主要取决于下列三种因素: 温度压力介质一. 金属垫片材料1. 碳钢:推荐最大工作温度不超过538℃,特别当介质具有氧化性时。
优质薄碳钢板地不适合应用于制造无机酸、中性或酸性盐溶液的设备,如果碳钢受到在的应力,用于热水工况条件下的设备事故率非常高。
碳钢垫片通常用于高浓度的酸和许多碱溶液。
布氏硬度约120。
2. 304不锈钢18-8(铬18-20%、镍8-10%),推荐最大工作温度不超过760℃。
在温度 -196~538℃区间内,易发生应力腐蚀和晶界腐蚀。
布氏硬度160。
3. 304L 不锈钢含碳量不超过0。
03%。
推荐最大工作温度不超过760℃。
耐腐蚀性能类似304不锈钢。
低的含碳量减少了碳从晶格的析出,耐晶界腐蚀性能高于304不锈钢。
布氏硬度约140。
4. 316不锈钢18-12(铬18%、镍12%),在304不锈钢中增加约2%钼,当温度提高其强度和耐腐蚀性能提高。
当温度提高时比其它普通不锈钢具有更高抗蠕变性能。
推荐最大工作温度不超过760℃。
布氏硬度约160。
5. 316L不锈钢推荐最大连续工作温度不超过760℃~815℃。
碳含量不超过相对于316不锈钢具有更优秀的耐应力和晶界腐蚀。
布氏硬度约140。
6. 20合金45%铁、24%镍、20%铬和少量钼和铜。
推荐最大工作温度不超过760℃~815℃。
特别适用于制造耐硫酸腐蚀的设备,布氏硬度约160。
7.铝铝(含量不低于99%)。
铝具有优秀耐腐蚀性能和加工性能,适用于制造双夹垫片。
布氏硬度约35。
推荐最大连续工作温度不超过426℃。
8.紫铜紫铜的成份接近于纯铜,其含有微量的银以增加其连续工作温度。
法兰质检员考试题及答案

法兰质检员考试题及答案一、单项选择题(每题2分,共20分)1. 法兰的公称直径是指()。
A. 法兰的内径B. 法兰的外径C. 法兰的螺栓孔直径D. 法兰的密封面直径答案:D2. 法兰的密封面类型不包括()。
A. 平面型B. 凸面型C. 凹面型D. 斜面型答案:D3. 法兰的螺栓孔中心圆直径是指()。
A. 螺栓孔的直径B. 螺栓孔中心到法兰边缘的距离C. 螺栓孔中心之间的距离D. 螺栓孔中心到法兰中心的距离答案:C4. 法兰的螺栓孔数量取决于()。
A. 法兰的公称直径B. 法兰的压力等级C. 法兰的厚度D. 法兰的材质答案:B5. 法兰的工作压力等级通常用()表示。
A. DNB. PNC. DNVD. ASME答案:B6. 法兰的材质通常包括()。
A. 碳钢B. 不锈钢C. 合金钢D. 所有以上选项答案:D7. 法兰的检验项目不包括()。
A. 尺寸检查B. 表面粗糙度检查C. 材质检查D. 重量检查答案:D8. 法兰的密封面加工后,其表面粗糙度应达到()。
A. Ra3.2B. Ra6.3C. Ra12.5D. Ra25答案:A9. 法兰的螺栓孔加工后,其表面粗糙度应达到()。
A. Ra3.2B. Ra6.3C. Ra12.5答案:B10. 法兰的螺栓孔位置度公差通常为()。
A. ±0.5mmB. ±1.0mmC. ±1.5mmD. ±2.0mm答案:B二、多项选择题(每题3分,共15分)11. 法兰的密封面类型包括()。
A. 平面型B. 凸面型C. 凹面型答案:ABC12. 法兰的工作压力等级与以下哪些因素有关()。
A. 法兰的公称直径B. 法兰的材质C. 法兰的厚度D. 法兰的密封面类型答案:ABC13. 法兰的检验项目包括()。
A. 尺寸检查B. 表面粗糙度检查C. 材质检查D. 重量检查答案:ABC14. 法兰的螺栓孔加工要求包括()。
A. 表面粗糙度B. 位置度公差C. 直径公差D. 圆度公差答案:ABCD15. 法兰的材质检查包括()。
垫片、法兰和螺栓基础知识考试答案

垫片、法兰和螺栓基础知识考试试题姓名:得分:一、填空题(共70分,每空1分)1、螺纹的类型分为(内螺纹)和(外螺纹),二者共同组成螺纹副,用于(连接)和(传动)。
螺纹有(英制螺纹)和(米制螺纹)两种,我国除(管螺纹)外都采用米制螺纹。
72、螺纹轴向剖面的形状称为螺纹的牙型,常用的螺纹牙型有(三角形)、(矩形)、(梯形)和锯齿形等。
33、螺纹根据其结构特点和用途可分为三大类:(普通螺纹)、(传动螺纹)、(密封螺纹)。
34、外螺纹牙顶或内螺纹牙底重合的假想圆柱直径称为(螺纹大径),基本代表螺纹尺寸的(公称直径)。
25、螺栓GB5785-86 M12×1.5×80,M12表示(螺纹直径)1.5(牙距细牙)、80(螺杆长度)、性能等级8.8、A级的六角头螺栓。
36、不锈钢产品强度等级标志由“—”隔开的两部分组成。
标志代号中“—”前符号表示(材料)如:A2,A4等,标志“—”后表示(公称抗拉强度)的1/10,如:A2-70表示(奥氏体第二组),公称抗拉强度(700N/mm2)。
47、碳钢公制螺栓机械性能等级可分为:(3.6)、(4.6)、(4.8)、(5.6)、(5.8)、(6.8)、(8.8)、(9.8)、( 10.9)、(12.9)共10个性能等级。
108、密封元件材料可以是(刚性)或(柔性)的金属,比如:(碳钢)、(不锈钢)、铜等,用于(压力)和(温度)较高的场合。
69、常见的可拆卸结构有:(法兰联接)、(螺纹联接)、承插式联接。
210、管道法兰按其与管道连接方式分为:(平焊法兰)、(对焊法兰)、(螺纹法兰)、(承插焊法兰)、(松套法兰)。
511、法兰联接(密封性能)与密封面型式有关,密封面型式选择:主要考虑(压力)、(温度)、(介质)。
412、缠绕垫 D 1222-DN150-PN40 GB/T4622.2。
垫片型式:(带内环和定为环型);定为环材料为(低碳钢)、金属带材料为(0Cr18Ni9);公称通径(150mm);公称压力(4.0MPa(40bar));垫片尺寸标准(GB/T4622.2-2003)。
垫片、法兰和螺栓基础知识考试答案

垫片、法兰和螺栓基础知识考试试题姓名:得分:一、填空题(共70分,每空1分)1、螺纹的类型分为(内螺纹)和(外螺纹),二者共同组成螺纹副,用于(连接)和(传动)。
螺纹有(英制螺纹)和(米制螺纹)两种,我国除(管螺纹)外都采用米制螺纹。
72、螺纹轴向剖面的形状称为螺纹的牙型,常用的螺纹牙型有(三角形)、(矩形)、(梯形)和锯齿形等。
33、螺纹根据其结构特点和用途可分为三大类:(普通螺纹)、(传动螺纹)、(密封螺纹)。
34、外螺纹牙顶或内螺纹牙底重合的假想圆柱直径称为(螺纹大径),基本代表螺纹尺寸的(公称直径)。
25、螺栓GB5785-86 M12×1.5×80,M12表示(螺纹直径)1.5(牙距细牙)、80(螺杆长度)、性能等级8.8、A级的六角头螺栓。
36、不锈钢产品强度等级标志由“—”隔开的两部分组成。
标志代号中“—”前符号表示(材料)如:A2,A4等,标志“—”后表示(公称抗拉强度)的1/10,如:A2-70表示(奥氏体第二组),公称抗拉强度(700N/mm2)。
47、碳钢公制螺栓机械性能等级可分为:(3.6)、(4.6)、(4.8)、(5.6)、(5.8)、(6.8)、(8.8)、(9.8)、( 10.9)、(12.9)共10个性能等级。
108、密封元件材料可以是(刚性)或(柔性)的金属,比如:(碳钢)、(不锈钢)、铜等,用于(压力)和(温度)较高的场合。
69、常见的可拆卸结构有:(法兰联接)、(螺纹联接)、承插式联接。
210、管道法兰按其与管道连接方式分为:(平焊法兰)、(对焊法兰)、(螺纹法兰)、(承插焊法兰)、(松套法兰)。
511、法兰联接(密封性能)与密封面型式有关,密封面型式选择:主要考虑(压力)、(温度)、(介质)。
412、缠绕垫 D 1222-DN150-PN40 GB/T4622.2。
垫片型式:(带内环和定为环型);定为环材料为(低碳钢)、金属带材料为(0Cr18Ni9);公称通径(150mm);公称压力(4.0MPa(40bar));垫片尺寸标准(GB/T4622.2-2003)。
管道.法兰垫片的基本知识

32
45 57 89
33.7
48.3 60.3 88.9
150
200 250 300
168.3
219.1 273.0 323.9
159
219 273 325
168.3
219.1 273.0 323.9
2.公称压力
• (1) 公称压力 制品在基准温度下的耐压强度,用PN表 示,单位:M Pa 。 基准温度:材料不同,其基准温度也不同。如,钢的 基准温度为250°C • (2)试验压力 对制品进行强度试验的压力,用P s表示。 阀门密封试验压力=公称压力*1.1,强度试验压力=公称压 力*1.5。 • (3)工作压力 管子和管件正常条件下所承受的压力,用 P t表示。 • ( 4).试验压力、公称压力、工作压力之间的关 系: P s > PN > P t
2、垫片的种类
非金属软垫片
橡胶垫片 非金属软垫片 聚四氟乙烯垫片 聚四氟乙烯包覆垫片 石棉橡胶垫片 非石棉纤维橡胶垫片
金属缠绕式垫片 金属冲齿板柔性石墨复合垫片
法兰用密封垫片 金属复合垫片
金属包履垫片 金属波齿复合垫 片 金属齿型复合垫 片 金属平垫片 金属波纹形垫片 金属齿形垫片
金属垫片
八角形环垫 椭圆形环垫 RX型及BX型自紧 密封环垫
管道.法兰垫片的基本知识
—— 2014.08.22
管道.法兰垫片的基本知识
• • • • 一.法兰密封面形式 二.阀门.管道压力与尺寸表示 三.垫片 四.相关资料
一.法兰密封面形式
密封面型式
平面 突面 凹凸面 榫槽面 凸面 凹面 榫面 槽面 环连接面 RJ TG MF
代号
FF RF M F T G
•
法兰垫片基础知识试题

法兰垫片基础知识试题姓名:_____________ 得分:_______________ 一、填空题1、常见的可拆卸结构有_____________联接、_____________联接、_____________联接。
2、影响法兰密封的主要因素有_____________、_____________、_____________ 、_____________ 、_____________。
3、法兰密封面的选择主要考虑_____________、_____________、_____________三个因素。
4、常见的法兰类型有_____________、_____________、_____________、_____________。
5、指出下列图中的法兰类型及代号:类型:______________ 代号:_________类型:______________ 代号:_________类型:______________ 代号:_________类型:______________ 代号:_________类型:______________ 代号:_________6、指出下列图中法兰密封面形式:类型:______________ 代号:_________类型:____________________ 代号:_________类型:___________ 代号:_________类型:____________ 代号:_________7、常用垫片按材质可分为____________,____________,____________三类。
8、HG20615是________标法兰标准,HG20596是________标法兰标准。
9、常用金属垫片的材质有____________,____________,____________等。
10、垫片____________和____________是形成密封的必要条件二、选择题1.下列密封形式中面密封不适用于高压密封。
法兰基础知识测试题

法兰基础知识测试题
(时间:30分钟满分100分 90及格)
姓名:得分
一、判断题(每题5分,共45分)
1.与蝶阀相配合的法兰只能是板式平焊管法兰。
()
2.法兰都是成对使用的。
()
3.公称压力就是实际工作压力。
()
4.同国家的不同法兰标准,其主要连接尺寸相同。
()
5.蝶阀常配板式平焊法兰因为其在满足使用压力条件下制造简单,成本低,价格便宜。
()
6. 任意两种法兰密封方式都可以相互连接。
()
7.DN65法兰,表示其流道通径大小为65mm。
()
8.同标准、压力、口径的法兰蝶阀其上法兰与侧法兰数据相同。
()
9.CLASS 150=2.0MPa,JIS 10K=2.0MPa,所以CLASS 150的法兰和JIS 10K的法兰可以互换。
()
二、简答题(每题25分,共50分)
1、标出下图中法兰的主要连接尺寸是哪些(无需尺规作图,表示清楚即可)?(25分)
2、客户询价法兰时,应收集哪些信息?(20分)。
垫片基础知识

垫片基础知识一、基本概念1.垫片密封原理:垫片密封是靠外力压紧密封垫片,使其本身发生弹性或塑性变形,以填满密封面上的微观凹凸不平来实现。
也就是利用密封面上的比压使介质通过密封面的阻力大于密封面两侧的介质压力差来实现密封。
2.垫片密封的泄漏有二种:渗透泄漏与界面泄漏渗透泄漏(垫片中间泄露):对非金属材料而言,从材料的微观结构看,本身存在微小缝隙和细微的毛细管。
具有一定压力的流体自然容易通过它们泄漏出来,此泄漏称为渗透泄漏,其泄漏量约占总泄漏量的10~20%。
可以采用不同材料的复合或机械组合型式形成不渗透性的结构。
或者使用较大的压紧力使材料更加密实,减少以至消除泄漏。
界面泄漏(两连接面泄露):两连接表面(即密封面)从机械加工的微观纹理来看存在粗糙度和变形,它们与垫片之间总存在泄漏通道,由此产生的泄漏叫界面泄漏,其泄漏量约占总泄漏量的80~90%。
界面泄漏与垫片材料的性质、接头的机械性质与状态、密封流淌的特性以及紧固件的夹紧程度有关。
总结:要少泄露,首先垫片要“夹紧”,同时要求垫片有一定的“回弹力”以回弹填满空隙,否则也不行。
回弹力取决于垫片本身的材质和结构及使用条件(温度、压力)。
垫片夹紧后(初始密封),在介质压力作用下(垫片内侧直接和介质接触)的密封叫工作密封。
从理论上说,预紧应力愈大,垫片中贮存的弹性应变能也愈大,因而可用于补偿分离或松弛的余地也就愈大,当然要以密封材料本身最大弹性变形能力为极限。
紧固件因受热引起应力松弛、垫片老化弹性下降,垫片长期受压等原因都可能导致“昨天不漏今天漏”。
二、钢制管法兰用垫片标记根据现行国家标准《钢制管法兰、垫片、紧固件》(HG/T 20592~20635-2009)的要求,钢制管法兰用垫片(PN系列)标记规定如下:其中:a为标准编号1、HG/T 20606-2009 钢制管法兰用非金属平垫片(PN系列);2、HG/T 20607-2009 钢制管法兰用聚四氟乙烯包覆垫片(PN系列);3、HG/T 20609-2009 钢制管法兰用金属包覆垫片(PN系列);4、HG/T 20610-2009 钢制管法兰用缠绕式垫片(PN系列);5、HG/T 20611-2009 钢制管法兰具有覆盖层的齿形组合垫(PN系列);6、HG/T 20612-2009 钢制管法兰非金属环形垫(PN系列)。
法兰与垫片的基础知识

目前一页\总数六十页\编于二点
第一章
法兰
目前二页\总数六十页\编于二点
化工装置中大量采用法兰连接,分为设备法兰与管 法兰两大系列。设备法兰维修中很少需要更换;检 修中常常在更换阀门、液位计、等零部件时,管法 兰需同步更换。
目前三页\总数六十页\编于二点
1、法兰的分类
按化工(HG)行业标准分:
目前十页\总数六十页\编于二点
2、法兰的结构形式
目前十一页\总数六十页\编于二点
2、法兰的结构形式
松套法兰的连接实际也是通过焊接实现的,只是这种 法兰是松套在已与管子焊接在一起的附属元件上,然 后通过连接螺栓将附属元件和垫片压紧以实现密封, 法兰(即松套)本身则不接触介质。这种法兰连接的 优点是法兰可以旋转,易于对中螺栓孔,使用在大口 径管道上易于安装,也适用于管道需要频繁拆卸以供 清洗和检查的地方。其法兰附属元件材料与管子材料 一致,而法兰材料可与管子材料不同,因此比较适合 于输送腐蚀性介质的管道。
目前十二页\总数六十页\编于二点
2、法兰的结构形式
目前十三页\总数六十页\编于二点
2、法兰的结构形式
法兰盖也称盲板法兰,是中间不带孔的法兰,供封 住管道堵头用。
目前十四页\总数六十页\编于二点
3、法兰的密封面形式
法兰密封面型式和代号(GB/T9112-2000)
密封面型式
平面
突面
凹凸面
凸面
凹面
目前十八页\总数六十页\编于二点
3、法兰的密封面形式
突面(RF):表面是一个光滑的平面,也可车制密纹水线。 密封面结构简单,加工方便,且便于进行防腐衬里。但是, 这种密封面垫片接触面积较大,预紧时垫片容易往两边挤, 不易压紧。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
法兰垫片基础知识试题
姓名:_____________ 得分:_______________
一、填空题
1、常见的可拆卸结构有_____________联接、_____________联接、_____________联接。
2、影响法兰密封的主要因素有_____________、_____________、_____________ 、_____________ 、_____________。
3、法兰密封面的选择主要考虑_____________、_____________、_____________三个因素。
4、常见的法兰类型有_____________、_____________、_____________、_____________。
5、指出下列图中的法兰类型及代号:
类型:______________ 代号:_________ 类型:______________
代号:_________
类型:______________
代号:_________
类型:______________ 代号:_________ 类型:______________ 代号:_________
6、指出下列图中法兰密封面形式:
类型:______________
代号:_________
类型:____________________ 代号:_________ 类型:___________ 代号:_________
类型:____________ 代号:_________
7、常用垫片按材质可分为____________,____________,____________三类。
8、HG20615是________标法兰标准,HG20596是________标法兰标准。
9、常用金属垫片的材质有____________,____________,____________等。
10、垫片____________和____________是形成密封的必要条件
二、选择题
1.下列密封形式中面密封不适用于高压密封。
a.RF
b.TG
c.RJ
2. ( )形式在化工管路连接中,用于要求密封性能好、可以拆卸的工况。
a.螺纹连接
b.法兰连接
c.焊接
3. 在预紧力一定的情况下,措施不利于密封。
a.增加螺栓个数
b.减小螺栓直径
c.加宽垫片
三、判断题
1、法兰联接强度较好和紧密性,适用尺寸范围宽,设备和管道应用最普遍。
()
2、垫片材质确定后,垫片越宽,需要预紧力越大。
()。
三简答题
1、简述法兰连接的密封原理。
2、垫片材料的选择主要的考虑因素有哪些?。
