(5)--通信电子线路试卷2014年
通信电子电路试题及答案
通信电子电路试题及答案SANY标准化小组 #QS8QHH-HHGX8Q8-GNHHJ8-HHMHGN#课程名称：通信电子电路适用专业年级：考生学号：考生姓名：………………………………………………………………………………………………………一、（20分）填空1、小信号谐振放大器单向化的方法有中和法和( )两种。
2、某广播接收机，其fI= 465KHZ。
当接收550KHZ电台节目时，还能收听1480K HZ电台节目，这是( )干扰的缘故，本振fL=( ).3、高频功率放大器一般采用（）作负载，集电极电流为（）状，负载输出电压为（）状。
4、振荡器振幅起振条件为（），相位起振条件为（）。
5、并联型晶体振荡器的晶体等效为（），其振荡频率一定要在晶体的（）与（）之间。
6、调频广播中Fmax =15KHz,mf=5,则频偏?f=( )，频谱宽度BW=（）。
7、已调波u(t)=a1Ucmcosωct+2a2UΩmUcmcosΩtcosωct，（ωc>>Ω），这不是（）波信号，其调制指数=（）。
8、调频时，要获得线性调频，变容二极管在小频偏时，n=（），在大频偏时，n=（）。
9、我国中波广播电台允许占用频率带宽为9KHZ，则最高调制频率≤( )。
10、调幅、变频均为( )频率变换，调角为( )频率变换二、（15分）说明相位鉴频器和比例鉴频器的相同点和不同点，并从物理意义上分析比例鉴频器有自动抑制寄生调幅的作用。
三、（15分）调角波u(t)=10cos(2π×106t+10cos2π×103t)。
求：(请写简单解题步骤)1、最大频移。
2、最大相移。
3、信号带宽。
4、能否确定是FM波还是PM波，为什么5、此信号在单位电阻上的功率为多少四、（15分）振荡器电路如图1所示，其中C1=100PF，C2=μF，L1=100μH，L2=300μH。
(请写简单解题步骤)1、画出交流等效电路。
2、求振荡器的振荡频率fo。

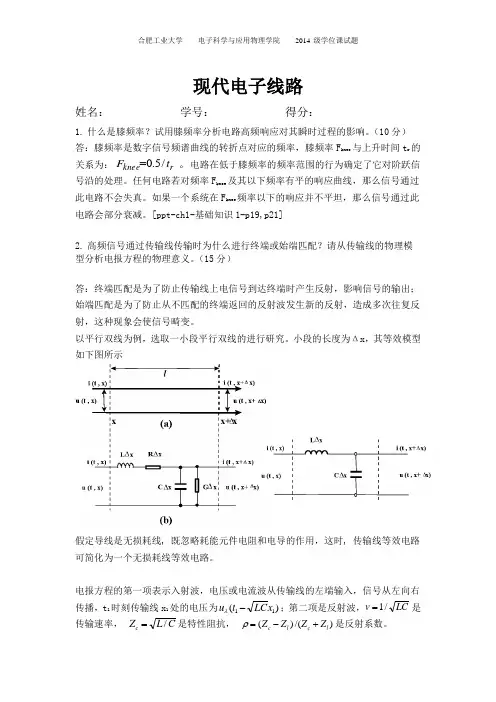

合工大2014现代电子线路试卷及参考答案
现代电子线路姓名： 学号： 得分：1. 什么是膝频率？试用膝频率分析电路高频响应对其瞬时过程的影响。
（10分） 答：膝频率是数字信号频谱曲线的转折点对应的频率，膝频率F knee 与上升时间t r 的关系为：r knee t F /5.0=。
电路在低于膝频率的频率范围的行为确定了它对阶跃信号沿的处理。
任何电路若对频率F knee 及其以下频率有平的响应曲线，那么信号通过此电路不会失真。
如果一个系统在F knee 频率以下的响应并不平坦，那么信号通过此电路会部分衰减。
[ppt-ch1-基础知识1-p19,p21]2. 高频信号通过传输线传输时为什么进行终端或始端匹配？请从传输线的物理模型分析电报方程的物理意义。
（15分）答：终端匹配是为了防止传输线上电信号到达终端时产生反射，影响信号的输出；始端匹配是为了防止从不匹配的终端返回的反射波发生新的反射，造成多次往复反射，这种现象会使信号畸变。
以平行双线为例，选取一小段平行双线的进行研究。
小段的长度为Δx ，其等效模型如下图所示假定导线是无损耗线, 既忽略耗能元件电阻和电导的作用，这时, 传输线等效电路可简化为一个无损耗线等效电路。
电报方程的第一项表示入射波，电压或电流波从传输线的左端输入，信号从左向右传播，t 1时刻传输线x 1处的电压为)(11x LC t u -λ；第二项是反射波，LC v /1=是传输速率， C L Z c /=是特性阻抗， )/()(l c l c Z Z Z Z +-=ρ是反射系数。
3. 下图V E 为一恒压源，内阻为Z s ，Z c 为传输线特征阻抗，已知Z s ＝Z c ，设开关K 切换时间为零，试分析开关闭合时，Z L =0和Z L ＝∞两种情况下信号传输与反射的瞬态过程。
（15分）答：因为Z s =Z c ，输入端阻抗匹配，又因为K 为理想开关，则输入信号等价于阶跃信号。
设输入是幅度为+E 的阶跃电压，当v l t /=时，入射波传播到终端，阶跃电压幅度为+E 。
通信电子线路模拟试题
通信电子线路模拟试题(总12页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除考试试题纸（ A 卷）课程名称高频电子线路A 专业班级题号一二三四五六七八九十总分题分101010101015101015100备注: 学生不得在试题纸上答题(含填空题、选择题等客观题)一、(10分，每小题1分) 单项选择题1、常用集电极电流流通角的大小来划分功放的工作类别，丙类功放 D 。
A) = 180O B) 90O180O C) =90 O D) 90O2、在模拟乘法器上接入调制信号VΩm cosΩt和载波信号V cm cosωc t后将产生A 。
A)ωc±Ω B)2ωc±Ω C)2ωc D)频谱分量3、放大器工作在欠压状态，随着负载谐振电阻R P的增大而向临界状态过渡时, 放大器的交流输出电压V cm将 C 。
A) 减小 B) 增大 C) 略有增大 D)略有减小4、设石英振荡器的振荡频率介于串联谐振频率与并联谐振频率之间时，石英晶体的B 。
A) 等效阻抗为0 B) 等效阻抗无穷大 C) 等效阻抗成感性 D) 等效阻抗成容性5、谐振功率放大器工作于欠压区，若集电极电源V BB中混入50Hz市电干扰，当输入为等幅正弦波时，其输出电压将成为 B 。
A) 调频波B) 等幅正弦波C) 直流信号按50Hz正弦变化的波 D) 调幅波6、多级单调谐小信号放大器级联，将使（ B ）。
A）总增益减小，总通频带增大 B）总增益增大，总通频带减小C）总增益增大，总通频带增大 D）总增益减小，总通频带减小7、SSB信号的检波可采用（ C ）。
A）小信号检波 B）大信号检波 C）同步检波 D）以上三种均可8、调幅、检波和混频电路的实质都是（B ）。
A）频谱的非线性搬移 B）频谱的线性搬移C）相位变换 D) 以上三种均可5、预加重是在发射机的调制器前，有目的地改变调制信号，使其高频端得到加强，以提高调制频率高端的。
通信电子线路试卷A答案
通信电子线路A 卷参考答案及评分细则一、 填空题(每空1分、共20分)1、 非线性失真，安全，高效率2、 非线性，正偏电压3、 匹配，充分激励4、 第一只、乘积5、 上、下边频分量，载波分量；6、 同频，同相；7、 同步检波，包络检波，同步检波；8、 1.335，21.3359、 带通10、180KHz二、概念与问答题（共44分）1．每框图和波形得1分，共12分2、11112()(1)cos(21)2(21)n c c n K t n t n ωωπ∞-==+---∑ 1111()cos cos (1)cos[(21)]2(21)n m c m m c n K t t t n t n υωυυωπ∞-ΩΩΩ=⨯Ω=Ω+--±Ω-∑——2分 A 点频谱图：（2分）123mπΩ-B 点频谱图：（2分）c c 122()cos()cos()[cos(2)cos ]2[cos(4)cos(2)]3m m m c c c c m c c K t t t t t t t υυυωωωωπππυωωπΩΩΩΩ⋅±Ω=±Ω+±Ω+Ω-±Ω+±Ω+ ___(2分)C 点频谱图：（2分）c c c cD 点频谱图：（2分）3、图(a)b 、e 与c 、e 间接的是同性质的电抗元件电容，b 、c 间接的是同性质的电抗元件电感，因此能振荡，为电容三点是振荡器——(4分) 图(b)能振荡，由于三级RC 移相网络产生180度相移，因此要满足相位平衡条件，必须采用反相放大器，而图(b)中的放大器为共射的，输入与输出反相，因此能振荡。
——(4分) 图(C)能振荡，第一级第二级放大器都为共射，因此要满足相位平衡条件。
——(4分)4、740kHZ M f =，由1c M I q p f f f p p±=-可知：——(2分) 当1,2p q ==时，21480kHZ c M f f ==——(3分)当1,3p q ==时，321290kHZ c M I f f f =-=——(3分)三、计算题（共12分） 1、给T1、T2互补管提供克服交越失真的直流正偏压——(2分)2、2116W 2L cm L P i R ==——(2分) 3、125.47W D CC cm P V i π==——(2分)4.74W 2D L C P P P -==——(2分) 4、=80%/2cm CC V V ξ=——(2分) 100%62.83%L C DP P η=⨯=——(2分) 四、计算题（共12分）在1υ正半周期，D4、D2导通，D1、D3截止，可列网孔方程： 1244212224()0()0D L D L i R i i R i R i i R υυυυ+---=-+---= 整理得：14212()2C L D i i K t R R υω-=+————（4分） 在1υ负半周期，D1、D3导通，D4、D2截止，同理可得： 11312()2c L Di i K t R R υωπ-=-+————（4分） 因此，通过L R 总的电流为： 1134211122()()[()()]22()2O c c L D c L D i i i i i K t K t R R K t R R υωπωυω=---=--+-=+————（4分）五、计算题（共12分） 10kHZ =25m f MF M ∆==→——（2分）1、 调频波：06()2(sin 2)()()2cos 2()4cos(2251025cos 2400)c m tc f fm t f f Ft t t dt f t M Ftt t t ωππϕωππυππ=⨯+∆==+=⨯⨯+⨯⎰——（3分）2、6()4cos(2251025sin 2400)pm t t υππ=⨯⨯+⨯——（1分） 10kHZ =5m f MF M ∆==→——（2分）3、6()4cos(225105cos2400)fm t t t υππ=⨯⨯+⨯——（2分）4、6()4cos(225105sin2400)pm t t t υππ=⨯⨯+⨯——（2分）。
专升本《通信电子线路》_试卷_答案
专升本《通信电⼦线路》_试卷_答案专升本《通信电⼦线路》⼀、（共75题,共150分）1. 丙类谐振功率放⼤器的分析⽅法采⽤( ) （2分）A.折线法B.幂线数分析法C.变跨导分析法标准答案：A2. 单⾳频调制的抑制载波的双边带调幅波的谱线个数是.( ) （2分）A.1条B.2条C.3条标准答案：B3. 负载电阻采⽤抽头接⼊⽅式接⼊回路时，接⼊系数较⼤时对回路的Q值影响( ) （2分）A.较⼤B.较⼩C.⽆影响标准答案：B4. 调幅、检波和混频电路的实质都是（）（2分）A.⾮线性频率变换B.线性频率变换C.相位变换标准答案：B5. 基极调幅的⼯作状态是（）（2分）A.⽋压⼯作状态B.过压⼯作状态C.临界⼯作状态标准答案：A6. 在单边带接收机中，信号的解调通常采⽤（）（2分）A.同步检波器B.倍压检波器C.⼤信号峰值包络检波器标准答案：A7. ⽯英晶体振荡器的品质因素（）（2分）A.很⾼B.很低C.为零标准答案：A8. ⾼频⼩信号放⼤器主要质量指标中⼆对⽭盾是（）（2分）A.增益与稳定性，带宽与选择性B.噪声系数与增益，带宽与稳定性C.增益与稳定性，带宽与噪声系数标准答案：A9. 谐振功率放⼤器的⼯作状态应该是( ) （2分）A.丙类 B.⼄类 C.甲类标准答案：A10. 晶体管混频器的输⼊信号应该是( ) （2分）A.⼀个B.三个C.两个标准答案：C11. ⼴播接收机的中频频率是465KHz，当收听载波频率为931KHz的电台节⽬时会产⽣( ) （2分）A.1KHz的哨叫声B.0.5KHz的哨叫声C.不存在⼲扰组合频率标准答案：A12. 包络检波器可⽤来解调( ) （2分）A.调频波B.载波被抑制的双边带调幅波C.普通调幅波标准答案：C13. 鉴频时，可将FM波先变成( ) （2分）A.FM-AM波B.AM波C.PM波标准答案：A14. ⽯英晶体振荡器的频率稳定度很⾼是因为组成振荡器的⽯英谐振器具有( ) （2分）A.低的Q值B.⾼的Q值C.很⼤的电阻标准答案：B15. ⽐例鉴频器的初次级回路均调谐在载波频率上，当输⼊信号幅度突然增加时，⾃动限幅⼤电容两端的电压( ) （2分）A.增加B.减⼩C.基本不变标准答案：C16. 串联谐振回路谐振时( ) （2分）A.回路电流最⼩，谐振电阻最⼩B.回路电流最⼤，谐振电阻最⼩C.回路电流最⼤，谐振电阻最⼤标准答案：B17. LC选频回路上并联⼀个电阻R后，其Q值和带宽的变化应为( ) （2分）A.Q值加⼤，带宽减⼩B.Q值加⼤，带宽增⼤C.Q值减⼩，带宽增⼤标准答案：C18. 互感耦合相位鉴频器是由( ) （2分）A.并联谐振⽹络和振幅检波器组成的B.并联谐振⽹络和放⼤器组成的C.耦合回路和两个振幅检波器组成的标准答案：C19. 并联型⽯英晶体振荡器中的⽯英晶体应⼯作于( ) （2分）A.感性区B.容性区C.短路点标准答案：A20. 理想混频器件的伏安特性应该是( ) （2分）A.B.C.标准答案：A21. 能夠产⽣双边带调幅波的电路有( ) （2分）A.单⼆极管电路B.⼆极管平衡电路C.⼆极管环型电路D.模拟乘法器电路标准答案：A,B,C,D22. 混频器的作⽤是（）（2分）A.使本地振荡频率发⽣变化B.将接收信号放⼤⽽保持载频不变C.将接收信号的载频变换到某⼀固定的频率上D.产⽣线性频率变换标准答案：C,D23. 包络检波器中采⽤分负载电路是为了克服( ) （2分）A.频率失真B.惰性失真C.底部失真D.⾮线性失真标准答案：C24. 电容三端式LC振荡器主要有（）（2分）A.克拉泼电路B.考毕兹电路C.哈特莱电路D.西勒电路标准答案：A,B,,D25. ⼯作在过压⼯作状态的丙类谐振功率放⼤器，当输⼊电压波形是余弦信号时，集电极输出电流波形是( ) （2分）A.正弦波B.余弦波C.尖顶余弦脉冲D.凹顶余弦脉冲标准答案：D26. 串联型峰值包络检波器中，假设检波器的负载为2K ,电压传输系数Kd为1，那么其输⼊电阻约为( ) （2分）A.2KB.1KC.4K标准答案：B 27. 直接调频电路的优点是（）（2分）A.可获得⼤的频偏B.中⼼频率的频率稳定度⾼C.线性度好28. LC振荡器通常采⽤的偏置电路是（）（2分）A.固定偏置B.组合偏置C.⾃给偏置标准答案：B29. 具有⾃动限幅功能的鉴频器是（）（2分）A.⽐例鉴频器B.相位鉴频器C.斜率鉴频器标准答案：A30. 间接调频⽅法的优点是（）（2分）A.⽅法简单B.占⽤频带窄C.载波的频率稳定度⾼标准答案：C31. 某接收机的中频为10.7MHZ，在接收87MHZ的信号时收到的镜像⼲扰频率为（）（2分）A.65.6MHZB.108.4MHZC.10.7MHZ标准答案：B32. ⾮线性电路的分析⽅法⼀般可采⽤（）（2分）A.幂级数分析法B.叠加定理分析法C.等效电路分析法标准答案：A33. 混频时，把晶体管看成为（）（2分）A.线性元件B.⾮线性元件C.线性参变元件标准答案：C34. 在三端式振荡器中（）（2分）A.电感三端式振荡器输出波形最好B.电容三端式振荡器改变频率最⽅便C.电容三端式改进型振荡器频率稳定最⾼35. 单边带通信的优点是（）（2分）A.节省频带，节省功率B.电路组成简单C.信号失真⼩标准答案：A36. ⾼频⼩信号谐振放⼤器的常⽤的稳定⼯作⽅法有（）（2分）A.中和法和失配法B.中和法和匹配法C.松耦合标准答案：A37. 理想模拟乘法器的传输特性⽅程是（）（2分）A.B.C.标准答案：B38. 有⼀载频为10MHz的调频波，若将调制信号频率加⼤⼀倍，则FM波的带宽（）（2分）A.减⼩B.随F变化C.基本不变标准答案：C39. 晶体管三端式振荡器的组成原则是( ) （2分）A.Xbe、Xce同抗件,Xcb反抗件B.Xbe、Xbc同抗件,Xce反抗件C.Xcb、Xce同抗件,Xbe反抗件标准答案：A40. ⼯作在过压⼯作状态的丙类谐振功率放⼤器，当输⼊电压波形是余弦信号时，集电极输出电流波形是（）（2分）A.正弦波B.凹顶余弦脉冲C.尖顶余弦脉冲标准答案：B41. 已知载波频率f0=1MHz，则表达式vs(t) = (20+5cos(2π×103t))cos(2π×106t) (V)表⽰（）（2分）A.普通调幅波B.载波被抑制的双边带调幅波C.调频波标准答案：A42. 串联型⽯英晶体振荡器中的晶体在电路中作（）（2分）A.电感元件B.电容元件标准答案：C43. 晶体管⼩信号谐振放⼤器⼯作时要考虑单向化的原因是( ) （2分）A.防⽌放⼤器产⽣⾃激B.提⾼增益C.为了联接⽅便标准答案：A44.若混频器件的伏安特性，则不会产⽣（）（2分）A.中频⼲扰B.交调⼲扰C.互调⼲扰标准答案：B 45. 并联谐振回路采⽤抽头接⼊的⽬的是（）（2分）A.减⼩信号源内阻和负载对回路Q值的影响B.加⼤信号源内阻和负载对回路Q值的影响C.为了联接⽅便标准答案：A46. 以下属于频谱⾮线性搬移电路的有() （2分）A.频率调制电路B.振幅调制电路C.检波电路D.鉴频电路标准答案：A,D47. 谐振功率放⼤器与⼩信号谐振放⼤器相同之处是( ) （2分）A.放⼤的信号均为⾼频信号B.放⼤器⼯作点相同C.晶体管动态范围相同D.放⼤器的负载均为谐振回路标准答案：A,D48. ⾼频⼩信号谐振放⼤器常采⽤的稳定措施有（）（2分）A.稳压B.中和法C.失配法D.松耦合标准答案：B,C49. 有⼀载频为10MHz的调频波，若将调制信号频率加⼤⼀倍，则FM波的带宽（）（2分）A.加⼤B.减⼩C.随F变化D.基本不变标准答案：A,D50. 能够产⽣双边带调幅波的电路有( ) （2分）A.单⼆极管电路B.⼆极管平衡电路C.⼆极管环型电路D.模拟乘法器电路标准答案：A,B,C,D51. 中波⼴播波段的频率范围为535KHZ⾄1605KHZ，为避免邻台⼲扰，两个相邻电台的载频⾄少要相差( ) （2分）A.5KHZB.2KHZC.10kHz标准答案：C52. 已知某⼀并联谐振回路的谐振频率f p=1MHz，要求对990kHz的⼲扰信号有⾜够的衰减，该并联回路的通频带必须⼩于( )（2分）A.50KHZB.40KHZC.20kHz标准答案：C53. 单级单调谐⼩信号放⼤器增益和带宽的乘积是( ) （2分）A.常数B.不定数C.随增益变标准答案：A54. 谐振功率放⼤器的负载电阻由⼩向⼤变化时，其⼯作状态将会产⽣由（）变化。
通信电子线路试卷AB卷6套期末考试卷带答案 模拟试卷 测试卷 期末考试题
1 卷 共 17 页 第 1 页班 级_____________________姓 名_____________________学 号 _____________________ ……………………………………………………………装 订 线……………………………………………………………A ．0.2 C ．0.67 ．谐振功率放大器的输入激励信号为正弦波时，A ．余弦波 C ．余弦脉冲波．在调谐放大器的LC班 级_____________________姓 名_____________________学 号 _______________……………………………………………………………装 订 线……………………………………………………………班 级_____________________姓 名_____________________学 号 _______________……………………………………………………………装 订 线……………………………………………………………班 级_____________________姓 名_____________________学 号 _______________……………………………………………………………装 订 线……………………………………………………………班 级_____________________姓 名_____________________学 号 _______________……………………………………………………………装 订 线……………………………………………………………MC1596还能用在哪些场合？ （10分）一、选择题（共20分,每题1分，答案填入表格）12 3 4 5 6 7 8 9 10A ．0.2 C ．0.67 ．谐振功率放大器的输入激励信号为正弦波时，A ．余弦波 C ．余弦脉冲波．在调谐放大器的LC班 级_____________________姓 名_____________________学 号 _______________……………………………………………………………装 订 线……………………………………………………………班 级_____________________姓 名_____________________学 号 _______________……………………………………………………………装 订 线……………………………………………………………班 级_____________________姓 名_____________________学 号 _______________……………………………………………………………装 订 线……………………………………………………………MC1596还能用在哪些场合？ （10分）班 级_____________________姓 名_____________________学 号 _______________……………………………………………………………装 订 线……………………………………………………………A ．考毕兹电路B ．哈特莱电路C ．西勒电路D ．克拉泼电路4．谐振功率放大器与调谐放大器的区别是 A ．前者比后者电源电压高班 级_____________________姓 名_____________________学 号 _______________……………………………………………………………装 订 线……………………………………………………………B ．2.3V 3.25V D ．1.63V．石英晶体振荡器的主要优点是 B ．振幅稳定 ．频率稳定度高 D ．减小谐波分量 ．无线通信系统接收设备中的中放部分采用的是以下哪种电路 B ．谐振功率放大器 D ．鉴频器．调幅收音机中频信号频率为 B ．10.7MHz B ．检波 C ．混频 为了有效地实现基极调幅，调制器必须工作在哪种工作状态 B ．欠压班 级_____________________姓 名_____________________学 号 _______________……………………………………………………………装 订 线……………………………………………………………班 级_____________________姓 名_____________________学 号 _______________……………………………………………………………装 订 线……………………………………………………………（1） （2） （3） （4） 、如图大信号检波电路，已知：输入已调波u i =20(1+0.3cos2πFt)cos2πf C t (V)载频f c ＝465kHz ，调制信号频率F ＝5kHz ，负载电阻R L =5kΩ，试确定：滤波电容C L 的大小 若电容C 6开路，对B 点波形有无影响？ （13分）班 级_____________________姓 名_____________________学 号 _______________……………………………………………………………装 订 线……………………………………………………………A ．考毕兹电路B ．2.3V 3.25V D ．1.63V．石英晶体振荡器的主要优点是 B ．振幅稳定 ．频率稳定度高 D ．减小谐波分量 ．无线通信系统接收设备中的中放部分采用的是以下哪种电路 B ．谐振功率放大器 D ．鉴频器．调幅收音机中频信号频率为 B ．10.7MHz班 级_____________________姓 名_____________________学 号 _______________……………………………………………………………装 订 线……………………………………………………………B ．检波C ．混频 效地实现基极调幅，调制器必须工 B ．欠压 ．检波并经隔直电容后的信号成份有 ．调幅波、低频、直流班 级_____________________姓 名_____________________学 号 _______________……………………………………………………………装 订 线……………………………………………………………．锁相环路与自动频率控制电路实现稳频功能时，哪种性能优越？为什么？锁相环路稳频效果优越。
可打印-通信电子线路考试试卷(word文档良心出品)
图 1《通信电子电路》考题一． 单项选择题：（共15小题，每题2分，共30分）1．并联谐振电路如图示，它的品质因数Q 为（ ）。
A ．cr LB ．crL C ．r 1c L D ．r 1L c2．临界耦合双调谐放大器的通频带，是单调谐放大器通频带（ ）倍。
A ．3B ．1.3C ．21 D ．23．谐振工率放大器的集电极负载采用（ ）。
A ． 电阻，B ．电感，C ．电容，D ．LC 并联谐振电路 4．高频谐振功率放大器的谐振电阻R 由小变大，则放大器的工作状态的变化趋势（其它条件不变）为 ( )。
A ．欠压一临界—过压，B ． 过压一临界一欠压，C ． A 类一B 类一C 类，D ． C 类一B 类一A 类 5．判断电路是否满足振荡条件，首先要检查的是（ ）。
A ．振幅起振条件 B ．振幅平衡条件 C ．相位平衡条件 D ．振幅稳定条件6．若要设计一个波段工作的LC 振荡器，要求其频率稳定度较高，且波段内振荡比较平稳，应选择（ ）。
A ．西勒电路 B ．哈特莱电路 C ．考毕兹电路 D ．克拉泼电路7 高频小信号放大器的______是衡量选择性的两个重要参数. A ．增益、通频带B ． 通频带、噪声系数C ．矩形系数、噪声系数D ．通频带、 矩形系数 8．要使调幅波避免产生严重失真，就必须要求调幅系数为（ ）。
A ．等于0B ．等于30％C ．小于100％D ．大于19 一功率放大器原来处于临界工作状态，现将集电极电源VCC 加大，放大器工作（ ） 。
A ． 没有变化B ． 进入过压区；C ． 进入欠压区D ． 前面三种情况都有可能 10．应用同步检波器可以实现（ ）信号的解调。
A ．AM B ．DSBC ．SSBD ．任何调幅11．已知双边带调幅信号的两边频分量频率为f 1和f 2且f 2> f 1 ，则该调幅 波的载波频率为（ ）。
A ．2f f 12- B ．2f f 12+C ．12f f D ．2ff 1212．在调角波中，保持调制信号频率不变同时增大调制信号幅度，则( )。
通信电子线路试卷与答案
标准答案(一)一、填空题（每空1分，共30分）1、无线电通信中，信号是以电磁波形式发射出去的。
它的调制方式有调幅、调频、调相。
2、针对不同的调制方式有三种解调方式，分别是检波、鉴频、和鉴相。
3、在单调谐放大器中，矩形系数越接近于1、其选择性越好；在单调谐的多级放大器中，级数越多，通频带越窄、（宽或窄），其矩形系数越（大或小）小。
4、调幅波的表达式为：uAM（t）= 20（1 +0.2COS100πt）COS107πt（V）；调幅波的振幅最大值为24V，调幅度Ma为20℅，带宽fBW为100Hz，载波fc为5*106Hz。
5、在无线电技术中，一个信号的表示方法有三种，分别是数学表达式、波形、频谱。
6、调频电路有直接调频、间接调频两种方式。
7、检波有同步、和非同步检波两种形式。
8、反馈式正弦波振荡器按照选频网络的不同，可分为LC、RC、石英晶振等三种。
9、变频器可由混频器、和带通滤波器两部分组成。
10、列出三个常见的频谱搬移电路调幅、检波、变频。
11、用模拟乘法器非线性器件实现调幅最为理想。
二、选择题（每小题2分、共20分）将一个正确选项前的字母填在括号内1、下列哪种信号携带有调制信号的信息（C ）A、载波信号B、本振信号C、已调波信号2、小信号谐振放大器的主要技术指标不包含（B ）A、谐振电压增益B、失真系数C、通频带D、选择性3、丙类谐振功放其谐振回路调谐于（ A ）分量A、基波B、二次谐波C、其它高次谐波D、直流分量4、并联型石英晶振中，石英谐振器相当于（C ）元件A、电容B、电阻C、电感D、短路线5、反馈式正弦波振荡器的起振条件为（ B ）A、|AF|=1，φA+φF= 2nπB、|AF| >1，φA+φF = 2nπC、|AF|>1，φA+φF ≠2nπD、|AF| =1，φA+φF ≠2nπ6、要实现集电极调制特性应使功放工作在（B ）状态A、欠压状态B、过压状态C、临界状态D、任意状态7、自动增益控制可简称为（ B ）A、MGCB、AGCC、AFCD、PLL8、利用非线性器件相乘作用来实现频率变换其有用项为（ B ）A、一次方项B、二次方项C、高次方项D、全部项9、如右图所示的电路是（D ）A、普通调幅电路B、双边带调幅电路C、混频器D、同步检波器10、在大信号包络检波器中，由于检波电容放电时间过长而引起的失真是（B）A、频率失真B、惰性失真C、负峰切割失真D、截止失真四、简答题（共20分）1、什么叫调制？在无线通信系统中为什么要进行调制？(6分)答：把要传送的信号“装载”到高频振荡信号的过程，称为调制。
通信电子线路 复习题(含答案)-通信电子线路答案
通信电子线路复习题（含答案）一、填空题1．无线电通信中，信号是以电磁波形式发射出去的。
它的调制方式有调幅、调频、调相。
2. 针对不同的调制方式有三种解调方式，分别是检波、鉴频、和鉴相。
3. 在无线电技术中，一个信号的表示方法有三种，分别是数学表达式、波形、频谱。
4. 调频电路有直接调频、间接调频两种方式5. 根据工作特点的不同，检波器有同步检波器和非同步检波器两种。
6.对于FM广播、TV、导航移动通信均属于超短波波段通信。
7. 晶体管选定后，接入系数和回路总电容不变时，单调谐回路放大器的增益和通频带成反比关系。
与单调谐回路相比，双调谐回路谐振放大器的优点是选择性好。
8. 谐振功率放大器通常工作在丙类，此类功率放大器的工作原理是：当输入信号为余弦波时，其集电极电流为脉冲波，由于集电极负载的滤波作用，输出的是与输入信号频率相同的正弦波。
9.检波有同步和非同步检波两种形式。
10.电话话音信号的频率范围为300~3400Hz，音频信号的频率范围为20~20KHz。
11.通信系统的组成为信息源、发送设备、传输信道、接收设备和收信装置。
12.调谐放大器主要由晶体管和调谐电路组成，其衡量指标为放大倍数和选频性能。
13. 角度调制是用音频信号控制载波的频率、相位。
14. 短波的波长较短，地面绕射能力弱，且底面吸收损耗较大，不宜地面传播。
15.实际谐振曲线偏离理想谐振曲线的程度，用矩形系数指标衡量。
16.和振幅调制相比，角度调制的主要优点是抗干扰能力强，因此它们在通信中获得了广泛的应用。
17.小信号调谐放大器的集电极负载为LC谐振回路。
18.小信号调谐放大器双调谐回路的带宽为单调谐回路带宽的1.4倍。
19. 晶体管在高频工作时，放大能力下降。
20.所谓双参差调谐，是将两级单调谐回路放大器的谐振频率，分别调整到（略）高于和（略）低于信号的中心频率。
21.已知功率放大器原工作在临界状态，当改变电源电压时，管子发热严重，说明管子进入了欠压状态。
通信电子线路试卷及答案
理工大学期末考试《通信电子线路》A 试卷2分，共26分）1. 某无线通信系统的工作频率为225MHZ ，它属于VHF(甚高频)频段，波长λ= 1.33 米，主要传播方式是直线传播/对流层散射，天线长度应为0.35m 。
2. 已知某一串联谐振回路的谐振频率为MHz f 10=，若要求对频率为990kHz 的干扰信号有足够的衰减，则回路的通频带应满足kHz f 2027.0≤∆，回路品质因数应满足50>Q 。
3. 由于晶体管存在 re y的反馈，所以它是一个“双 向”元件。
对其进行单向化的方法有 中和法 和 失配法 。
4. LC 并联谐振回路，当0f f =时谐振时回路阻抗最 大 且为 纯阻 性，当0f f <时呈 感性 ，0f f >时呈 容性 。
5. 晶体管选定后，接入系数和回路总电容不变时，单调谐回路放大器的增益 和 通频带成反比关系。
与单调谐回路相比，双调谐回路谐振放大器的优点是 选择性好 。
6. 某晶体管谐振功率放大器工作时，已知24=cc V V ，mA I c 2500=，W P o 5=，集电极电压利用率1=ξ，则回路谐振阻抗为 57.6Ω 。
7. 谐振功率放大器通常工作在 丙 类，此类功率放大器的工作原理是：当输入信号为余弦波时，其集电极电流为 脉冲 波，由于集电极负载的 滤波 作用，输出的是与输入信号频率相同的 正 弦 波。
8. 已调波信号V t t t t t u 102cos 106cos 2102cos 102sin )(6363⨯⋅⨯+⨯⋅⨯=ππππ，则)(t u 为抑制载波的双边带幅度调制波。
解调该信号应采用 同步检波 ，其解调输出为V t t t u o 106cos 2102sin )(33⨯+⨯=ππ。
9. 电容三端式振荡器的发射极至集电极之间的阻抗ce Z 性质应为 容性 ，发射极至基极之间的阻抗be Z 性质应为 容 性 ，基极至集电极之间的阻抗cb Z 性质应为感 性。
《通信电子线路》期末试卷(A)卷及答案
2019-2020学年度第一学期电子信息学院《通信电子线路》期末试卷（A ）卷共六页1. （7分）正弦波调幅的主要方式有如下五种：1.2.3.4.5. ，其中只能使用同步解调的是： 、 。
2．（3分）丙类功率放大器的集电极馈电方式分为两种，分别是 和 ，而基极馈电一般采用 。
3．（2分）串联型晶体振荡电路中，晶体的作用相当于 ， 并联型晶体振荡电路中，晶体的作用相当于 。
4. （1分）若要避免二极管包络检波器的出现惰性失真，应该满足的条件是：5.（4分）单一频率的正弦波进行调频时，调频信号的频谱包含无穷多的以为中心的旁频分量，旁频分量间的间隔为 ，每个旁频分量的幅度由调制指数的 函数确定，所有频谱分量的功率之和等于 。
6.（3分）随意列出3种鉴频电路的名称：1、 ， 2、 ， 3、二、1．(6分)判断下列电路哪些能振荡，哪些不能振荡。
图1（）图2（）图3 （）2．(4分)某高频功率放大器输出功率为0.5W，若增大此功放的电源电压Ucc时，其输出功率增加不明显，则说明此功率放大器工作于（）状态A、放大B、欠压C、过压D、临界E、饱和F、截止若要明显增大此功放的输出功率，还可以采取哪些措施（）A、增大基极输入电压u bmB、减小增大基极输入电压u bmC、调高基极偏置电压U BBD、调低基极偏置电压U BBE、适当增大集电极等效负载RΣF、适当减小集电极等效负载RΣ评卷人得分1．（5分）有一超外差接收机，波段为535KH Z~1605KH Z,中频f i=465 KH Z。
在收听550 KH Z的电台时，听到有频率为1480kHz其它台播音。
试分析：（1）这种干扰为何种干扰？（2）它是如何产生的？2．（5分）某调频信号的表达式为u (t)=10cos(2π×107 t+3sin2π×103 t)V，求：1)载波频率、调制信号频率各为多少？2)调制指数m f、最大频偏Δf m、信号带宽BW0.11、（10分）某工厂在生产一批设备时，发现配料中一级小信号调谐放大器里的空心电感（0.5mm漆包线绕8圈，线圈直径为5mm）数量不够，由于一时就是找不到同样的漆包线来绕制线圈，所以他决定用先用细的线圈绕成同样的圈数得到所需要的电感量，然后再在线圈两端并联一个电阻来调节电路的损耗电阻，他认为理论上讲，当并联后电路两端的直流电阻等于原线圈的直流电阻时，电路性能应该一样。
专升本《通信电子线路》-试卷-答案
专升本《通信电子线路》-试卷-答案34. 在三端式振荡器中（）（2分）A.电感三端式振荡器输出波形最好B.电容三端式振荡器改变频率最方便C.电容三端式改进型振荡器频率稳定最高标准答案：C35. 单边带通信的优点是（）（2分）A.节省频带，节省功率B.电路组成简单C.信号失真小标准答案：A36. 高频小信号谐振放大器的常用的稳定工作方法有（）（2分）A.中和法和失配法B.中和法和匹配法C.松耦合标准答案：A37. 理想模拟乘法器的传输特性方程是（）（2分）A.B.C.标准答案：B38. 有一载频为10MHz的调频波，若将调制信号频率加大一倍，则FM波的带宽（）（2分）A.减小B.随F变化C.基本不变标准答案：C39. 晶体管三端式振荡器的组成原则是( ) （2分）A.Xbe、Xce同抗件,Xcb反抗件B.Xbe、Xbc同抗件,Xce反抗件C.Xcb、Xce同抗件,Xbe反抗件标准答案：A40. 工作在过压工作状态的丙类谐振功率放大器，当输入电压波形是余弦信号时，集电极输出电流波形是（）（2分）A.正弦波B.凹顶余弦脉冲C.尖顶余弦脉冲标准答案：B41. 已知载波频率f0=1MHz，则表达式vs(t) = (20+5cos(2π×103t))cos(2π×106t) (V)表示（）（2分）A.普通调幅波B.载波被抑制的双边带调幅波C.调频波标准答案：A42. 串联型石英晶体振荡器中的晶体在电路中作（）（2分）A.电感元件B.电容元件标准答案：C43. 晶体管小信号谐振放大器工作时要考虑单向化的原因是( ) （2分）A.防止放大器产生自激B.提高增益C.为了联接方便标准答案：A44. 若混频器件的伏安特性，则不会产生（）（2分）A.中频干扰B.交调干扰C.互调干扰标准答案：B45. 并联谐振回路采用抽头接入的目的是（）（2分）A.减小信号源内阻和负载对回路Q值的影响B.加大信号源内阻和负载对回路Q值的影响C.为了联接方便标准答案：A46. 以下属于频谱非线性搬移电路的有() （2分）A.频率调制电路B.振幅调制电路C.检波电路D.鉴频电路标准答案：A,D47. 谐振功率放大器与小信号谐振放大器相同之处是( ) （2分）A.放大的信号均为高频信号B.放大器工作点相同C.晶体管动态范围相同D.放大器的负载均为谐振回路标准答案：A,D48. 高频小信号谐振放大器常采用的稳定措施有（）（2分）A.稳压B.中和法C.失配法D.松耦合标准答案：B,C49. 有一载频为10MHz的调频波，若将调制信号频率加大一倍，则FM波的带宽（）（2分）A.加大B.减小C.随F变化D.基本不变标准答案：A,D50. 能够产生双边带调幅波的电路有( ) （2分）A.单二极管电路B.二极管平衡电路C.二极管环型电路D.模拟乘法器电路标准答案：A,B,C,D51. 中波广播波段的频率范围为535KHZ至1605KHZ，为避免邻台干扰，两个相邻电台的载频至少要相差( ) （2分）A.5KHZB.2KHZC.10kHz标准答案：C52. 已知某一并联谐振回路的谐振频率fp=1MHz，要求对990kHz的干扰信号有足够的衰减，该并联回路的通频带必须小于( ) （2分）A.50KHZB.40KHZC.20kHz标准答案：C53. 单级单调谐小信号放大器增益和带宽的乘积是( ) （2分）A.常数B.不定数C.随增益变标准答案：A54. 谐振功率放大器的负载电阻由小向大变化时，其工作状态将会产生由（）变化。
2014、2015通信真题汇总
2014一建通信真题一、单项选择题(共20题。
每题的备选项中，只有1个最符合题意)1、关于传送网技术的说法，错误的是（）。
A DWDM可以在同一光纤不同波长上传送速率和格式不同的数据B SDH具有灵活的复用映射结构C ASON支持端到端的业务自动配置D OTN是以SDH和光通道技术为核心的传送网参考答案：D2、光纤通信系统中存在的非光纤自身原因的损耗是（）。
A吸收损耗B非线性散射损耗C微弯损耗D瑞利散射损耗参考答案：C3、图示SDH网络中，复用段和再生段的数量分别为（）。
A2个和4个B3个和4个C4个和2个D3个和2个参考答案：A4、微波天线基本参数不包括（）。
A驻波比B天线增益C噪声系数D半功率角参考答案：C5、TD-SCDMA系统的切换方式是（）。
A硬切换B接力切换C软切换D更软切换参考答案：B6组交换的主要缺点是（）。
A传输误码率B经济性差C链路利用率低D实现技术复杂参考答案：D7、接入网的主要功能不包括（）。
A交换功能B传送功能C用户口功能D业务口功能参考答案：A8、蓄电池的主要指标不包括（）。
A终了电压B充电电流C电池内阻D循环寿命参考答案：B9、超五类双绞电缆与普通五类双绞电缆相比，具有（）特点。
A最大衰减大，近端串音衰减大B最大衰减大，近端串音衰减小C最大衰减小，近端串音衰减大D最大衰减小，近端串音衰减小参考答案：C10、关于通信网络同步的说法，正确的是（）。
A PTN可以实现高质量的网络同步，从而解决3G基站回传中的时间同步问题B SDH系统被同步的过程和传送基准信号的过程是相互独立的C CDMA2000支持异步和同步的基站运行方式，减少了对GPS系统的依赖D PTN采用了同步传送模式的数字时分复用技术，减少了时延参考答案：A11、彩色电视的光电转换是在摄像端利用（）器件将彩色光学图像进行分解并转换成三基色电信号。
A CRTB CCDC LCD D PDP参考答案：B12、界各国卫星电视广播普遍采用（）频段。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
12、 某谐振功率放大器原工作在临界状态，若等效负载 Rp 减小一倍，功放处 于___________状态，输出功率 PO 如何变化________________。
13、 某单频调制的普通调幅波的最大振幅为 10v，最小振幅为 6v，则调幅系 数 ma 为________________。
16、 若谐振功率放大器工作于临界工作状态，当输入电压波形是余弦信号时， 集电极输出电流波形是__________________。
17、 通常在相位鉴频器之前要采用限幅器是为了限制___________________。
18、 调 频 系 统 发 端 和 收 端 分 别 采 用 预 加 重 和 去 加 重 电 路 的 主 要 目 的 是 ______________________________________________。
L
1.5H
-Vcc
(2) 画出交流等效电路，说明振荡电路类型，并求该电路振荡频率。
50k
1H
0.1F
1H
9H
50k 250pF
24V 0.1F
5MHz JT
得分 六、（10 分） 将下列采用普通调幅方式实现的无线超外差式接 收机的组成框图补充完整，并且画出关键点时域波形和关键点频谱。设调制信号 为单音频余弦信号（频率记为 fm）、本地载波频率记为 fo、中频记为 fi。 时 域
c =70°，VCC =24V， 1 ，请计算放大器的交流功率
ic
和 效 率 。（ cos 70 ° =0.342 ， 0 70 =0.253 ， 1 70
0.5A
=0.436）
VBZ 1.6V
vBE
6
课程试卷答案网课刷课代刷flyingjgh
2、 高频小信号谐振放大器 LC 回路两端并接一电阻，则该放大器的指标参数如 何变化： 增益______________，品质因素__________， 通频带____________，稳定性____________， 选择性____________。
3、 LC 谐振回路中的特性阻抗的定义是_________________________。
3
课程试卷答案网课刷课代刷flyingjgh
四、（10 分） 已知一调谐放大器如图所示。回路的谐振角频率为 50M 得分
rad/s，回路空载品质因数 Q0=110。放大管的 Coe=16pF，Roe=62.5kΩ， yfe=40ms，yre=0ms。变压器抽头为 N2-3=30 圈，N1-2=10 圈，N4-5=20 圈。其他参数如图中所 列。试求： （1）画出放大器的高频交流等效电路；（2）回路电感 L 值；（3）放大器的通频带宽度 （4）计算本放大器谐振时的电压增益
①
②
③
④
低放
本地 载波
频 谱
5
课程试卷答案网课刷课代刷flyingjgh
七、（10 分） 某谐振功率放大器的转移特性如图所示。已知该 放大器采用晶体管的参数为：管子允许通过的最大பைடு நூலகம்流 ICM 得分
=3A，最大集电极功耗为 Pcmax =5W。管子的VBZ =0.6V，放大器的负偏置VBB =1.4V，
19、 耦合回路的全谐振的定义是 _________________________________________________________________。
20、 LC 三端式振荡器组成法则(相位平衡条件的判断准则)是 _____________________________________________________________。
C=40pF
+Vcc 3 4 RL=62.5kΩ
2
CL=36pF
15
4
课程试卷答案网课刷课代刷flyingjgh
五、（10 分） 已知某振荡器的电路如图所示，试求：
得分
(1) 画出交流等效电路，说明振荡电路类型，并求反馈系数；
R1
Lc
C3
输出
3pF
2pF
6.2pF
Rb2
Rb1
Rc
Cb
C1 C4
C2 30pF
7、 高频谐振功率放大器采用的非线性分析方法是_________________， 混频器所采用的非线性分析方法是____________________。
8、 高频小信号谐振放大器产生自激的本质原因是_______________________, 克服自激实现单向化的方法有两种：中和法和___________________。
14、 调制信号为单频的普通调幅波的载波功率 Pc=1000W，ma=0.3，求两个边 频功率之和为_____________。
15、 设调制信号频率为 1KHz，振幅为 1V 时，调角波的最大频移f1=200Hz。 若调制信号振幅仍为 1V，但调制频率增大为 2kHz 时，要求将频偏增加为 f2=20kHz。对调频信号应倍频_______倍，对调相信号应倍频_________倍。
得分 三、（10 分） 设调制信号为单音频余弦信号，其频率 F=400Hz，振幅为 1V。余 弦载波信号的频率为 f0=15MHz，振幅为 V0=4V。调频、调相后的 mf=mp=10 rad， 试求： (1) 调频、调相后的最大频偏f 和有效频谱宽度 B； (2) 若调制信号幅度增高一倍，而 F 不变时，求此时调频、调相已调信号的时域 表达式。
华中科技大学考试卷（A 卷）
课程：通信电子线路（闭卷）（12 级 2014/11/29）
专业
班级
姓名
学号
题号 一
二
三
四
五
六
七
30 分 20 分 10 分 10 分 10 分 10 分 10 分
总分
得分
一、填空题（30 分）
1、 在 高 频 小 信 号 谐 振 放 大 器 中 ， 矩 形 系 数 越 接 近 于 1 ， 其 选 择 性 越 ( 好 / 差)_____________；多级调谐放大器的选择性比组成它的单级单调谐放大器 的选择性(好/差) ___________________。
二、简答题：（20 分）
得分
1. 相位鉴频器使用时间较长后，发现如下问题，输入载波信号
时，输出为一不为零的直流电压。试分析有哪些可能的原因？(5’)
2
课程试卷答案网课刷课代刷flyingjgh
2. 试简述原因：低频功率放大器一般不能采用丙类工作状态，而高频谐振功率放大 器则可工作于丙类？ （5’）
3. 简述石英晶体振荡器频率稳定度高的原因。 (5’)
4. 设接收机中频 f i=0.5MHz，本地载波采用超外差方式（f0>fs）。某发射机仅发 出某一个频率的信号。现打开接收机在全波段寻找(设无任何其它信号)，发现在 接收机频率刻度盘的三个频率(6.25MHz，7MHz，7.25MHz)上均能听到发射的信 号，其中以 7.25MHz 处为最强。问接收机是如何收到的？ (5’)
4、 负载电阻和信号源内阻不大不小时采用的连接方式是_______________。
5、 串联型峰值包络检波器中，假设检波器的负载为 4KΩ ,电压传输系数 Kd 为 1， 那么其输入电阻约为_______________。
6、 采用高频谐振功放的集电极调幅时应工作在
基极调幅时应工作在
工作状态。
工作状态；
9、 在大信号包络检波器中，由于检波电容放电时间过长而引起的失真是 _______________ 。
1
课程试卷答案网课刷课代刷flyingjgh
10、 某超外差接收机的中频为 465kHz，当接收 931kHz 的信号时，还收到 1kHz 的干扰信号，此干扰为________________________ 。
