吊装作业钢丝绳选用计算书
吊车钢丝绳选择验算
一般来说起重作业可采用GB/TB8918-1996《钢丝绳》中6X19 和6X37钢丝绳。
1.钢丝绳实际受力计算当被起吊物体重量一定时，钢丝绳与铅垂线的夹角a 愈大，吊索所受的拉力愈大；或者说，吊索所受的拉力一定时，起重量随着a 角的增大而降低。
P ——每根钢丝绳所受的拉力（N ）； Q ——起重设备的重力（N ）； n ——使用钢丝绳的根数； a ——钢丝绳与铅垂线的夹角。
2.钢丝绳绳径选择选择钢丝绳直径时，一般可根据钢丝绳受到的拉力（即许用拉力P ），求出钢丝破断拉力总和ΣS 0，再查表找出相应的钢丝绳直径。
如所用的是旧钢丝绳，则以上所求得的许用拉力P 应根据绳的新旧程度，乘以0.4～0.7的系数。
钢丝绳的容许拉力可按下式计算：K S P ∑=0α （1-2） 式中P ——钢丝绳的容许拉力（kN ）；ΣS 0——钢丝绳的钢丝破断拉力总和（k N）；a ——考虑钢丝绳之间荷载不均匀系数，对6×19、6×37、6×61钢丝绳，a 分别取0.85、0.82、0.80；K ——钢丝绳使用安全系数。
见下表P= Q ncosa钢丝绳在相同直径时，股内钢丝越多，钢丝直径越细，则绳的挠性也就愈好，易于弯曲；但细钢丝捻制的绳不如粗钢丝捻制的绳耐磨损。
因此，不同型号的钢丝绳，其使用范围也有所不同。
6×19+1钢丝绳一般用作缆风绳、拉索，即用于钢绳不受弯曲或可能遭受磨损的地方；6×37+1钢丝绳一般用于绳子承受弯曲场合，常用于滑轮组中，作为穿绕滑轮组起重绳，也可作为吊装使用等；6×61+1钢丝绳用于滑轮组和制作千斤绳（吊索）以及绑扎吊起重物等。
在已知钢丝绳实际拉力P 0时，则可按下式估算钢丝绳直径：1.0Pd ≥ 式中 d ——钢丝绳直径（mm ）P 0——钢丝绳实际承受的最大拉力（N ）根据以上的原则，通过计算来进行钢丝绳的选择： 根据分割块的重量，已知最大分割块重量为30t ，安全系数取6，选取6×37+1钢丝绳，假设吊装角度为45度，可知每根钢丝绳所受的拉力KNn Q P 05.1062/241030cos 4=⨯⨯==α;钢丝绳的容许破坏应力为KS P ∑=α，因此可得出钢丝绳的破断拉力∑0S=P*K/α=106.05*6/0.82=776KN6X37钢丝绳的破断拉力查表可知，直径可选用36.5，钢丝抗拉强度选用1700MPa，钢丝破断总力=856KN>776KN，满足要求。
钢丝绳的受力计算与选用
钢丝绳的受力计算与选用钢丝绳按所受最大工作静拉力计算选用，要满足承载能力和寿命要求。
1．钢丝绳承载能力的计算钢丝绳承载能力的计算有两种方法，可根据具体情况选择其中一种。
（1）公式法（ISO推荐）：式中:d--钢丝绳最小直径，mm；S--钢丝绳最大工作静拉力；c--选择系数，mm/ ；n--安全系数，根据工作机构的工作级别确定；k--钢丝绳捻制折减系数；ω--钢丝绳充满系数；--钢丝的公称抗拉强度，N/mm2。
（2）安全系数法F0≥Sn∑F0=k∑S丝式中:FO--所选钢丝绳的破断拉力，N；S--钢丝绳最大工作静拉力；n--安全系数，根据工作机构的工作级别确定（见表6－3和表6－4）；k--钢丝绳捻制折减系数；∑S丝--钢丝破断拉力总和，根据钢丝绳的机构查钢丝绳性能手册。
机构工作级别M1，M2，M3 M4 M5M6 M7 M8安全系数（n） 4 4.5 5 6 7 9表6－3 工作机构用钢丝绳的安全系数用途支承动臂起重机械自身安装缆风绳吊挂和捆绑安全系数（n） 4 2.5 3.5 6表6－4 其他用途钢丝绳的安全系数注:对于吊运危险物品的起升用钢丝绳一般应选用比设计工作级别高一级别的安全系数2．钢丝绳的寿命钢丝绳的使用寿命总是随着配套使用的滑轮和卷筒的卷绕直径的减小而降低的，所以，必须对影响其寿命的钢丝绳卷绕直径（即按钢丝绳中心计算的滑轮和卷筒的卷绕直径）作出限制，不得低于设计规范规定的值，即：D0min≥hd式中:D0min--按钢丝绳中心计算的滑轮和卷筒允许的最小卷绕直径，mm；d--钢丝绳直径，mm；h--滑轮或卷筒直径与钢丝绳直径的比值（见表6-5）。
机构工作级别M1,M2,M3 M4 M5 M6 M7 M8卷筒h1 14 16 18 20 22.4 25滑轮h2 16 18 20 22.4 25 28表6－5滑轮或卷筒的h值注:l 采用不旋转钢丝绳时，应按机构工作级别取高一档的数值。
2 对于流动式起重机，可不考虑工作级别，取h1＝16，h2=18。

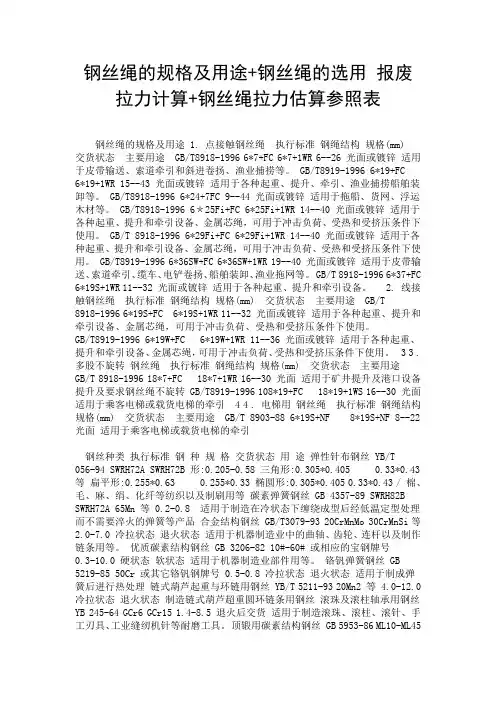

钢丝绳的规格及用途+钢丝绳的选用 报废 拉力计算+钢丝绳拉力估算参照表.doc
钢丝绳的规格及用途+钢丝绳的选用报废拉力计算+钢丝绳拉力估算参照表钢丝绳的规格及用途 1. 点接触钢丝绳执行标准钢绳结构规格(mm) 交货状态主要用途 GB/T8918-1996 6*7+FC 6*7+1WR 6--26 光面或镀锌适用于皮带输送、索道牵引和斜进卷扬、渔业捕捞等。
GB/T8919-1996 6*19+FC6*19+1WR 15--43 光面或镀锌适用于各种起重、提升、牵引、渔业捕捞船舶装卸等。
GB/T8918-1996 6*24+7FC 9--44 光面或镀锌适用于拖船、货网、浮运木材等。
GB/T8918-1996 6＊25Fi+FC 6*25Fi+1WR 14--40 光面或镀锌适用于各种起重、提升和牵引设备、金属芯绳，可用于冲击负荷、受热和受挤压条件下使用。
GB/T 8918-1996 6*29Fi+FC 6*29Fi+1WR 14--40 光面或镀锌适用于各种起重、提升和牵引设备、金属芯绳，可用于冲击负荷、受热和受挤压条件下使用。
GB/T8919-1996 6*36SW+FC 6*36SW+1WR 19--40 光面或镀锌适用于皮带输送、索道牵引、缆车、电铲卷扬、船舶装卸、渔业拖网等。
GB/T 8918-1996 6*37+FC 6*19S+1WR 11--32 光面或镀锌适用于各种起重、提升和牵引设备。
2. 线接触钢丝绳执行标准钢绳结构规格(mm) 交货状态主要用途 GB/T8918-1996 6*19S+FC 6*19S+1WR 11--32 光面或镀锌适用于各种起重、提升和牵引设备、金属芯绳，可用于冲击负荷、受热和受挤压条件下使用。
GB/T8919-1996 6*19W+FC 6*19W+1WR 11--36 光面或镀锌适用于各种起重、提升和牵引设备、金属芯绳，可用于冲击负荷、受热和受挤压条件下使用。
3 3 . 多股不旋转钢丝绳执行标准钢绳结构规格(mm) 交货状态主要用途GB/T 8918-1996 18*7+FC 18*7+1WR 16--30 光面适用于矿井提升及港口设备提升及要求钢丝绳不旋转 GB/T8919-1996 108*19+FC 18*19+1WS 16--30 光面适用于乘客电梯或载货电梯的牵引 4 4 . 电梯用钢丝绳执行标准钢绳结构规格(mm) 交货状态主要用途 GB/T 8903-88 6*19S+NF 8*19S+NF 8--22 光面适用于乘客电梯或载货电梯的牵引钢丝种类执行标准钢种规格交货状态用途弹性针布钢丝 YB/T056-94 SWRH72A SWRH72B 形:0.205-0.58 三角形:0.305*0.405 0.33*0.43 等扁平形:0.255*0.63 0.255*0.33 椭圆形:0.305*0.405 0.33*0.43 / 棉、毛、麻、绢、化纤等纺织以及制刷用等碳素弹簧钢丝 GB 4357-89 SWRH82B SWRH72A 65Mn 等 0.2-0.8 适用于制造在冷状态下缠绕成型后经低温定型处理而不需要淬火的弹簧等产品合金结构钢丝 GB/T3079-93 20CrMnMo 30CrMnSi等2.0-7.0 冷拉状态退火状态适用于机器制造业中的曲轴、齿轮、连杆以及制作链条用等。
吊装钢丝绳及卸扣验算、立柱吊装吊耳计算书、马凳计算书、拼装单元吊耳计算书、悬挑梁松勾焊缝长度计算
芜湖地铁吊装钢丝绳及卸扣验算Rev.0A2018.09.18项目部委托宋忠强版次日期升版原因编写人目录1吊装基本信息 (3)2荷载信息 (4)3计算过程 (4)3.1钢丝绳计算 (4)3.2验算如下 (4)4结论 (5)1吊装基本信息吊装钢丝绳受力状态如下图所示。
图1.钢丝绳示意图吊装钢丝绳及卸扣几何信息：钢丝绳：水平夹角左侧60°，右侧65°6*37+FC（纤维芯钢丝绳）直径43mm钢丝绳：公称抗拉强度1770N/mm2,破断拉力综合为1185KN钢丝绳安全系数K=6卸扣：G-2130S-2130型7/4英寸美式螺栓插销型弓形D形卸扣，允许工作负荷25t 2荷载信息拼装段自重为45t，采用四点吊装，3计算过程3.1钢丝绳计算钢丝绳内力计算：F1*COS(ϴ1)=F2*COS(ϴ2)F1*SIN(ϴ1)+F2*SIN(ϴ2)=G解得：Fmax=12.7t钢丝绳最大拉力=127KN考虑分项系数及动力系数分别为1.2、1.2。
则钢丝绳最大拉力为183kN。
3.2验算如下P/F1=1185/6=197.5〉1834结论故吊装选用的6×37+FC（纤维芯钢丝绳）公称抗拉强度1770N/mm2直径为43mm 的钢丝绳，共2根。
选用G-2130S-2130型7/4英寸美式螺栓插销型弓形D形卸扣，允许工作负荷25t进行吊装作业，满足要求。
芜湖地铁立柱吊装吊耳受力计算Rev.0A2018.09.18项目部委托宋忠强版次日期升版原因编写人目录1吊装工况 (3)2计算过程 (5)2.1工况一验算 (5)2.1.1吊耳几何信息 (5)2.1.2计算参数 (6)2.1.3计算过程 (8)2.2工况二验算 (9)2.2.1计算参数 (9)2.2.2计算过程 (10)2.3工况三验算 (12)2.3.1计算参数 (12)2.3.2计算过程 (13)3结论 (14)1吊装工况根据立柱吊装过程，简化为三个吊装工况，如下图所示：工况一为钢柱起吊的开始阶段，工况二为钢柱翻身过程中某一阶段，假定此状态钢柱与地面呈45度倾斜角度，工况三维钢柱程竖直状态，进行竖直吊装。
结构吊装用钢丝绳 技术参数表
一、钢丝绳的种类钢丝绳是把很多根直径为0.3～3mm的高强度碳素钢钢丝先拧成股,再把若干股围绕着绳芯拧成绳的。
钢丝绳种类很多,按绕捻方法不同可分为左同向捻、右同向捻、左交互捻、右交互捻四种,起重作业中常用右交互捻钢丝绳。
按钢丝绳芯材料不同可分为麻芯、石棉芯和金属绳芯三种,起重作业中常采用麻芯钢丝绳,麻芯中浸有润滑油,起减小绳股及钢丝之间的摩擦和防腐蚀的作用。
按钢丝绳绳股及丝数不同可分为6×19、6×37和6×61三种,起重作业中最常用的是6×19和6×37钢丝绳。
按钢丝表面处理不同又可分为光面和镀钵两种,起重作业中常用光面钢丝绳。
按钢丝绳股结构分类,又可分为点接触绳、线接触绳和面接触绳。
点接触绳的各层钢丝直径相同,但各层螺距不等,所以钢丝互相交叉形成点接触,在工作中接触应力很高,钢丝易磨损折断,但其制造工艺简单。
线接触绳的股内钢丝粗细不同,将细钢丝置于粗钢丝的沟槽内,粗细钢丝间成线接触状态。
由于线接触钢丝绳接触应力较小,钢绳寿命长,同时挠性增加。
由于线接触钢丝绳较为密实,所以相同直径的钢丝绳,线接触绳破断拉力大些。
绳股内钢丝直径相同的同向捻钢丝绳也属线接触绳。
面接触绳的股内钢丝形状特殊,采用异形断面钢丝,钢丝间呈面状接触。
其优点是外表光滑,抗腐蚀和耐磨性好,能承受较大的横向力;但价格昂贵,故只能在特殊场合下使用。
二、钢丝绳的规格参数一般起重作业可采用GB/T8918-1996《钢丝绳》中6×19和6×37钢丝绳,其规格参数见表 1和表2。
三、钢丝绳的标记目前在起重机上所采用的钢丝绳主要是普通型结构钢丝绳,绳6×19和绳6×37。
按照国家标准《圆股钢丝绳》(GB1102一74)的规定,钢丝绳的标记方法如下:如,钢丝绳6×37-15.0-170-I一甲一镀一右交GB1102-74这表示该圆股钢丝绳由6股捻制,股的结构形式为点接触,每股有37根钢丝,纤维绳芯, 钢丝绳直径15.Omm,由公称抗拉强度1700MPa的I号甲组镀钵钢丝制成,钢丝绳的捻向为右交互捻。

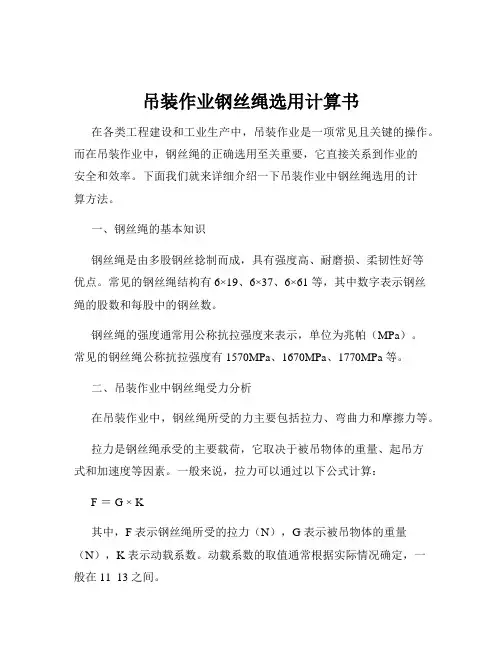

吊装作业钢丝绳选用计算书
吊装作业钢丝绳选用计算书在各类工程建设和工业生产中，吊装作业是一项常见且关键的操作。
而在吊装作业中，钢丝绳的正确选用至关重要，它直接关系到作业的安全和效率。
下面我们就来详细介绍一下吊装作业中钢丝绳选用的计算方法。
一、钢丝绳的基本知识钢丝绳是由多股钢丝捻制而成，具有强度高、耐磨损、柔韧性好等优点。
常见的钢丝绳结构有 6×19、6×37、6×61 等，其中数字表示钢丝绳的股数和每股中的钢丝数。
钢丝绳的强度通常用公称抗拉强度来表示，单位为兆帕（MPa）。
常见的钢丝绳公称抗拉强度有 1570MPa、1670MPa、1770MPa 等。
二、吊装作业中钢丝绳受力分析在吊装作业中，钢丝绳所受的力主要包括拉力、弯曲力和摩擦力等。
拉力是钢丝绳承受的主要载荷，它取决于被吊物体的重量、起吊方式和加速度等因素。
一般来说，拉力可以通过以下公式计算：F ＝G × K其中，F 表示钢丝绳所受的拉力（N），G 表示被吊物体的重量（N），K 表示动载系数。
动载系数的取值通常根据实际情况确定，一般在 11 13 之间。
弯曲力是由于钢丝绳在滑轮或卷筒上弯曲而产生的。
弯曲力会使钢丝绳的强度降低，因此在选用钢丝绳时需要考虑弯曲力的影响。
摩擦力主要存在于钢丝绳与滑轮、卷筒之间，会增加钢丝绳的磨损和受力。
三、钢丝绳的安全系数为了保证吊装作业的安全，钢丝绳在使用时需要有一定的安全系数。
安全系数是指钢丝绳的破断拉力与实际工作拉力的比值。
不同的吊装作业工况和被吊物体的重要性，对安全系数的要求也不同。
一般来说，常规吊装作业的安全系数不应小于 5；对于重要的吊装作业或危险工况，安全系数应适当提高。
四、钢丝绳破断拉力的计算钢丝绳的破断拉力可以通过以下公式计算：Fb ＝ K' × D² × R其中，Fb 表示钢丝绳的破断拉力（N），K' 表示钢丝绳的破断拉力系数，D 表示钢丝绳的直径（mm），R 表示钢丝绳的公称抗拉强度（MPa）。
大型构件吊装标准计算书
吊装计算1.1.1立柱吊装就位(1)吊装设备选型吊装设备选型按重量最大的预制立柱考虑，最重约为129t，吊装最大相对高度按15m 考虑（立柱最大高度为13.597m，承台预埋钢筋伸出0.42m，求得吊装最大相对高度为13.597+0.42=14.017m）。
考虑选用1 台250t 履带吊，配合翻转台将立柱翻转竖立，然后履带吊吊装、旋转、就位。
根据《建筑机械使用安全技术规程》（JGJ33-2001）第4.2.10条款的要求：起重机带载行走时，载荷不得超过允许起重量的70%。
工况一：吊臂长选定为30m，配合翻转台翻转时最大作业半径按12.0m考虑，带载不走行作业，额定起重量92.3t。
单机吊装按立柱重量的一半即64.5t考虑，250t吊钩重量4.11t，共计68.61t﹤92.3t，满足吊装要求。
工况二：吊臂长选定为30m，整体起吊立柱时最大作业半径按8.0m考虑，带载不走行作业，额定起重量154.3t。
单机吊装立柱重量129t，250t吊钩重量4.11t，共计133.11t ﹤154.3t，满足吊装要求。
表错误!文档中没有指定样式的文字。
-2 QUY250履带吊起重性能表(2)钢丝绳选择查《路桥施工计算手册》附表3-34，钢丝绳选用公称直径为72mm 、规格6×61 结构、公称抗拉强度为1700MPa 的钢丝绳，钢丝绳破断力P 为3300kN ，考虑钢丝绳之间荷载不均匀系数α按6×61钢丝绳取0.80，钢丝绳的安全系数K 按机动起重设备取6，则： 钢丝绳的容许破断拉力.0.803300=4406b P S kN K α⨯==g履带吊起吊时立柱预制节段最大自重Q 取129t ，按2个吊点平均承受构件荷载，每个吊点按4根钢丝绳计算（钢丝绳采用单根绕环），钢丝绳与水平面的夹角θ按不小于60°考虑，则钢丝绳内力：112901186440sin 24sin 60b Q S kN S kN n θ===≤=⨯g g ，满足要求。
钢丝绳按所受最大工作静拉力计算选用
钢丝绳按所受最大工作静拉力计算选用，要满足承载能力和寿命要求。
1．钢丝绳承载能力的计算钢丝绳承载能力的计算有两种方法，可根据具体情况选择其中一种。
（1）公式法（ISO推荐）：式中:d--钢丝绳最小直径，mm；S--钢丝绳最大工作静拉力；c--选择系数，mm/ ；n--安全系数，根据工作机构的工作级别确定；k--钢丝绳捻制折减系数；ω--钢丝绳充满系数；--钢丝的公称抗拉强度，N/mm2。
（2）安全系数法F0≥Sn∑F0=k∑S丝式中:FO--所选钢丝绳的破断拉力，N；S--钢丝绳最大工作静拉力；n--安全系数，根据工作机构的工作级别确定（见表6－3和表6－4）；k--钢丝绳捻制折减系数；∑S丝--钢丝破断拉力总和，根据钢丝绳的机构查钢丝绳性能手册。
机构工作级别M1，M2，M3 M4 M5 M6 M7 M8安全系数（n）4 4.5 5 6 7 9表6－3 工作机构用钢丝绳的安全系数用途支承动臂起重机械自身安装缆风绳吊挂和捆绑安全系数（n）4 2.5 3.5 6表6－4 其他用途钢丝绳的安全系数注:对于吊运危险物品的起升用钢丝绳一般应选用比设计工作级别高一级别的安全系数2．钢丝绳的寿命钢丝绳的使用寿命总是随着配套使用的滑轮和卷筒的卷绕直径的减小而降低的，所以，必须对影响其寿命的钢丝绳卷绕直径（即按钢丝绳中心计算的滑轮和卷筒的卷绕直径）作出限制，不得低于设计规范规定的值，即：D0min≥hd式中:D0min--按钢丝绳中心计算的滑轮和卷筒允许的最小卷绕直径，mm；d--钢丝绳直径，mm；h--滑轮或卷筒直径与钢丝绳直径的比值（见表6-5）。
机构工作级别M1,M2,M3 M4 M5 M6 M7 M8卷筒h1 14 16 18 20 22.4 25滑轮h2 16 18 20 22.4 25 28表6－5滑轮或卷筒的h值注:l 采用不旋转钢丝绳时，应按机构工作级别取高一档的数值。
2 对于流动式起重机，可不考虑工作级别，取h1＝16，h2=18。
吊装吊带系数计算方法
吊装吊带系数计算方法
吊装吊带系数是指在吊装作业中，吊带对于吊装物体的支撑能力的一个评价系数。
它通常表示为吊带的额定工作负荷与吊带自重的比值。
吊带系数越大，表示吊带的支撑能力越强，使用起来越安全。
吊装吊带系数的计算方法取决于吊带的类型和结构。
一般来说，钢丝绳、合成纤维绳等吊带的吊装吊带系数可以根据标准进行计算。
以下是几种典型的吊带系数计算方法：
1. 钢丝绳吊带系数的计算方法：吊带系数 = 钢丝绳额定工作负荷 / (钢丝绳长度 x 钢丝绳单位重量)
2. 合成纤维绳吊带系数的计算方法：吊带系数 = 合成纤维绳额定工作负荷 / (合成纤维绳长度 x 合成纤维绳单位重量)
3. 吊带带式吊具吊带系数的计算方法：吊带系数 = 吊带额定工作负荷 / 吊带自重
需要注意的是，在实际的吊装作业中，吊带系数不是唯一的安全因素。
还需要考虑吊装物体的重量、形状、支撑点、吊装方式等因素，以确保吊装作业的安全和有效进行。
1/ 1。
吊装钢丝绳及卸扣验算
吊装钢丝绳及卸扣验算
目录
1吊装基本信息 (3)
2荷载信息 (4)
3计算过程 (4)
3.1钢丝绳计算 (4)
3.2验算如下 (4)
4结论 (5)
1吊装基本信息
吊装钢丝绳受力状态如下图所示。
图1.钢丝绳示意图吊装钢丝绳及卸扣几何信息：
钢丝绳：
水平夹角左侧60°，右侧65°
6*37+FC（纤维芯钢丝绳）直径43mm钢丝绳：公称抗拉强度1770N/mm2,
破断拉力综合为1185KN
钢丝绳安全系数K=6
卸扣：
G-2130S-2130型7/4英寸美式螺栓插销型弓形D形卸扣，允许工作负荷25t 2荷载信息
拼装段自重为45t，采用四点吊装，
3计算过程
3.1钢丝绳计算
钢丝绳内力计算：
F1*COS(ϴ1)= F2*COS(ϴ2)
F1*SIN(ϴ1) + F2*SIN(ϴ2)=G
解得：Fmax=12.7t
钢丝绳最大拉力=127KN
考虑分项系数及动力系数分别为1.2、1.2。
则钢丝绳最大拉力为183kN。
3.2验算如下
P/F1=1185/6=197.5〉183
4结论
故吊装选用的6×37+FC（纤维芯钢丝绳）公称抗拉强度1770N/mm2直径为43mm 的钢丝绳，共2根。
选用G-2130S-2130型7/4英寸美式螺栓插销型弓形D形卸扣，允许工作负荷25t进行吊装作业，满足要求。
钢丝绳的受力计算与选用
钢丝绳的受力计算与选用钢丝绳按所受最大工作静拉力计算选用，要满足承载能力和寿命要求。
1．钢丝绳承载能力的计算钢丝绳承载能力的计算有两种方法，可根据具体情况选择其中一种。
（1）公式法（ISO推荐）：式中:d--钢丝绳最小直径，mm；S--钢丝绳最大工作静拉力；c--选择系数，mm/ ；n--安全系数，根据工作机构的工作级别确定；k--钢丝绳捻制折减系数；ω--钢丝绳充满系数；--钢丝的公称抗拉强度，N/mm2。
（2）安全系数法F0≥Sn∑F0=k∑S丝式中:FO--所选钢丝绳的破断拉力，N；S--钢丝绳最大工作静拉力；n--安全系数，根据工作机构的工作级别确定（见表6－3和表6－4）；k--钢丝绳捻制折减系数；∑S丝--钢丝破断拉力总和，根据钢丝绳的机构查钢丝绳性能手册。
机构工作级别M1，M2，M3 M4 M5M6 M7 M8安全系数（n） 4 4.5 5 6 7 9表6－3 工作机构用钢丝绳的安全系数用途支承动臂起重机械自身安装缆风绳吊挂和捆绑安全系数（n） 4 2.5 3.5 6表6－4 其他用途钢丝绳的安全系数注:对于吊运危险物品的起升用钢丝绳一般应选用比设计工作级别高一级别的安全系数2．钢丝绳的寿命钢丝绳的使用寿命总是随着配套使用的滑轮和卷筒的卷绕直径的减小而降低的，所以，必须对影响其寿命的钢丝绳卷绕直径（即按钢丝绳中心计算的滑轮和卷筒的卷绕直径）作出限制，不得低于设计规范规定的值，即：D0min≥hd式中:D0min--按钢丝绳中心计算的滑轮和卷筒允许的最小卷绕直径，mm；d--钢丝绳直径，mm；h--滑轮或卷筒直径与钢丝绳直径的比值（见表6-5）。
机构工作级别M1,M2,M3 M4 M5 M6 M7 M8卷筒h1 14 16 18 20 22.4 25滑轮h2 16 18 20 22.4 25 28表6－5滑轮或卷筒的h值注:l 采用不旋转钢丝绳时，应按机构工作级别取高一档的数值。
2 对于流动式起重机，可不考虑工作级别，取h1＝16，h2=18。
吊装作业钢丝绳选用计算书
吊装作业钢丝绳选用计算书一、引言吊装作为工程施工中常见的一项作业，其中钢丝绳是吊装作业必不可少的重要工具之一。
钢丝绳的选用直接关系到吊装作业的安全性和经济合理性。
因此，本文将从吊装作业的实际需求出发，综合考虑钢丝绳的材质、规格和强度等因素，依据“安全第一，经济合理”的原则，制定合理的钢丝绳选用计算书，以确保吊装作业的安全可靠性。
二、钢丝绳的基本原理及选用因素1. 钢丝绳的原理钢丝绳是由钢丝捻合缠绕而成的。
由于钢丝高强度、耐磨损、耐腐蚀，而且柔韧性好，可以形成复杂的形状和在不同的工作环境下使用，成为吊装作业的主要工具之一。
钢丝绳的承载能力与其直径和材质、构造、绞距等相关。
在选用钢丝绳时，需要综合考虑各种因素，保证安全可靠。
2. 钢丝绳的选用因素（1）工作环境：包括环境温度、湿度、腐蚀等情况，需要考虑钢丝绳的抗环境能力。
（2）吊装的重量和形状：钢丝绳承载能力要符合重量和形状的要求。
（3）吊装距离和高度：吊装距离越远，钢丝绳的弹性越大，需要选用抗弯、抗扭动的钢丝绳。
（4）吊物的重心位置：在挂钩和吊物重心位置不一致的情况下，钢丝绳受到弯曲和扭转力，需要选择抗弯、抗扭制的钢丝绳。
（5）吊物的材质：吊物的硬度、表面状态等因素也对钢丝绳的选择产生影响。
（6）吊装形式：钢丝绳的绕制方式也要根据吊装形式进行选择。
三、钢丝绳选用计算1. 计算步骤（1）确定吊装物的质量和形状。
（2）确定吊装物的重心、吊点位置和工作环境等情况。
（3）确定吊装角度和钢丝绳的绕制方式。
（4）根据吊物质量、吊物形状、吊物重心位置和呈角度等因素，计算出钢丝绳的承载能力。
（5）根据钢丝绳的承载能力，选择合适的钢丝绳材质、直径和规格。
2. 计算例子假设需要吊装的物体是一台重量为4吨的大型机器，吊装高度为10米，吊装角度为70度，吊点位置在物体的中心。
钢丝绳的绕制方式为右旋。
按上述步骤计算，并参照下表选择合适的钢丝绳。
（1）计算吊装物的承载力：吊物重量 = 4吨 = 4000kg吊物高度 = 10m吊角度 = 70度吊点位置在物体的中心吊物承载力 = 吊物重量 ÷ cos(吊角度) = 4000 ÷ cos70° = 12421.2kg（2）选择合适的钢丝绳：根据承载力计算结果选择合适规格的钢丝绳，如下表所示。
钢丝绳负荷计算及选用原则
钢丝绳负荷计算及选用原则钢丝绳按所受最大工作静拉力计算选用，要满足承载能力和寿命要求。
1．钢丝绳承载能力的计算钢丝绳承载能力的计算有两种方法，可根据具体情况选择其中一种。
（1）公式法（ISO推荐）：式中:d--钢丝绳最小直径，mm；S--钢丝绳最大工作静拉力；c--选择系数，mm/ ；n--安全系数，根据工作机构的工作级别确定；k--钢丝绳捻制折减系数；ω--钢丝绳充满系数；--钢丝的公称抗拉强度，N/mm2。
（2）安全系数法F0≥Sn∑F0=k∑S丝式中:FO--所选钢丝绳的破断拉力，N；S--钢丝绳最大工作静拉力；n--安全系数，根据工作机构的工作级别确定（见表6－3和表6－4）；k--钢丝绳捻制折减系数；∑S丝--钢丝破断拉力总和，根据钢丝绳的机构查钢丝绳性能手册。
机构工作级别M1，M2，M3 M4 M5 M6 M7 M8安全系数（n） 4 4.5 5 6 7 9表6－3 工作机构用钢丝绳的安全系数用途支承动臂起重机械自身安装缆风绳吊挂和捆绑安全系数（n） 4 2.5 3.5 6表6－4 其他用途钢丝绳的安全系数注:对于吊运危险物品的起升用钢丝绳一般应选用比设计工作级别高一级别的安全系数2．钢丝绳的寿命钢丝绳的使用寿命总是随着配套使用的滑轮和卷筒的卷绕直径的减小而降低的，所以，必须对影响其寿命的钢丝绳卷绕直径（即按钢丝绳中心计算的滑轮和卷筒的卷绕直径）作出限制，不得低于设计规范规定的值，即：D0min≥hd式中:D0min--按钢丝绳中心计算的滑轮和卷筒允许的最小卷绕直径，mm；d--钢丝绳直径，mm；h--滑轮或卷筒直径与钢丝绳直径的比值（见表6-5）。
机构工作级别M1,M2,M3 M4 M5 M6 M7 M8卷筒h1 14 16 18 20 22.4 25滑轮h2 16 18 20 22.4 25 28表6－5滑轮或卷筒的h值注:l 采用不旋转钢丝绳时，应按机构工作级别取高一档的数值。
钢丝绳选型计算
钢丝绳选型计算1. 背景钢丝绳是一种常用于吊装和起重运输的装置，广泛应用于各个行业。
在选择合适的钢丝绳时，需要进行一些计算和评估，以确保其满足项目的要求和安全性能。
2. 计算方法2.1 荷载计算首先，需要确定所需荷载的最大值。
这通常是通过分析所提升物体的重量和其他相关因素来确定的。
一旦确定了荷载的最大值，就可以进行下一步的计算。
2.2 钢丝绳参数接下来，需要了解并确定所选钢丝绳的参数。
主要包括钢丝绳的直径、材料强度和绳芯类型等。
钢丝绳的直径是指钢丝绳的总宽度。
不同直径的钢丝绳承载能力是不同的，通常直径越大，承载能力越大。
材料强度指的是钢丝绳的抗拉强度。
不同材料的钢丝绳具有不同的强度水平，需要根据具体需求选择合适的强度等级。
绳芯类型是指钢丝绳内部芯心的结构形式。
常见的绳芯类型包括纤维芯和钢芯。
纤维芯通常较为柔软，而钢芯则更加坚硬和耐磨。
2.3 选型计算选型计算主要是通过比较所需荷载和钢丝绳的承载能力来确定合适的钢丝绳。
通常，荷载应小于或等于钢丝绳的承载能力，以确保安全性能。
具体的计算公式如下：钢丝绳承载能力 = 钢丝绳截面积 ×材料强度通过将荷载与钢丝绳承载能力进行比较，可以确定是否选择该钢丝绳以满足项目需求。
3. 示例假设所需荷载为1000kg，选择的钢丝绳直径为10mm，材料强度为2000N/mm²，绳芯类型为钢芯。
那么，可以进行如下的选型计算：钢丝绳承载能力= π × (钢丝绳直径/2)² ×材料强度= π × (10/2)² × 2000≈ 157,079 N由此可见，如果所需荷载小于或等于157,079 N，那么选择该直径为10mm、材料强度为2000N/mm²、绳芯类型为钢芯的钢丝绳是合适的。
4. 结论钢丝绳选型计算是一项重要的任务，可以帮助确保所选钢丝绳适应项目的需求和安全性能。
通过明确荷载计算、钢丝绳参数和选型计算的步骤，可以有效地进行钢丝绳选型计算，并选择合适的钢丝绳。
吊装作业钢丝绳选用计算书
吊装作业钢丝绳选用计算书吊装作业是现代建筑、制造业等领域中必不可少的操作。
无论是安装高楼大厦中的钢梁，还是将大型机械设备吊装至合适位置，安全、高效的吊装作业都离不开坚固可靠的钢丝绳系统。
而选用合适的钢丝绳则是吊装作业中的一个重要环节，在本文中我们将介绍吊装作业钢丝绳选用计算书的基本理解、计算方式、应用范围，助力工程师们在选择钢丝绳时做出更加科学合理的决策。
一、基本理解吊装作业钢丝绳选用计算书是钢丝绳设计中必不可少的工具，它是根据现场具体情况、所吊装物体重量、摩擦系数、钢丝绳特性参数以及安全因素等多个因素计算得出的吊装作业时的钢丝绳规格、承载能力等数据表格。
通过计算得出的数据，能够为吊装作业提供清晰且准确的指导，确保吊装作业的安全可靠。
二、计算方式（一）物体重量物体重量是选择钢丝绳的第一个重要参考因素。
现场需要测量所吊装物体的实际重量，包括物体本身重量以及所处环境中的其他外部因素。
通常需要进行多次测量并计算平均值，以提高准确性。
（二）安全系数安全系数是指吊装作业中实际承载能力与实际所需承载能力之比。
一般情况下，安全系数的标准为5。
即：安全系数 = 实际承载能力/实际所需承载能力 = 5（三）钢丝绳特性参数钢丝绳特性参数是指钢丝绳吊装作业中的力学性能。
常见的特性参数包括钢丝绳的弯曲半径、钢丝绳抗拉性能、钢丝绳弹性模量等。
确定钢丝绳的特性参数有助于选择合适的钢丝绳类型，提高吊装作业的安全性。
（四）摩擦系数摩擦系数是指物体表面与吊装工具表面之间的滑动摩擦系数。
选择合适的摩擦系数可以更好地避免吊装作业中的摩擦失效，确保吊装作业的安全。
（五）计算表格通过以上参数的计算，可以得出吊装作业钢丝绳的具体规格、承载能力、摩擦系数等数据表格。
表格中具体数据需要根据现场具体情况进行精确计算，以确保吊装作业的安全可靠。
三、应用范围吊装作业钢丝绳选用计算书的应用范围非常广泛，包括建筑、船舶、制造业等多个领域。
在建筑中，钢丝绳通常用于吊装大型钢梁、混凝土构件等。
钢丝绳拉力计算
一、钢丝绳的种类钢丝绳是把很多根直径为0.3～3mm的高强度碳素钢钢丝先拧成股,再把若干股围绕着绳芯拧成绳的。
钢丝绳种类很多,按绕捻方法不同可分为左同向捻、右同向捻、左交互捻、右交互捻四种,起重作业中常用右交互捻钢丝绳。
麻芯中浸有润滑油,起减小绳股及钢丝之间的摩擦和防腐蚀的作用。
按钢丝绳绳股及丝数不同可分为6×19、6×37和6×61三种,起重作业中最常用的是6×19和6×37钢丝绳。
按钢丝表面处理不同又可分为光面和镀钵两种,起重作业中常用光面钢丝绳。
按钢丝绳股结构分类,又可分为点接触绳、线接触绳和面接触绳。
点接触绳的各层钢丝直径相同,但各层螺距不等,所以钢丝互相交叉形成点接触,在工作中接触应力很高,钢丝易磨损折断,但其制造工艺简单。
线接触绳的股内钢丝粗细不同,将细钢丝置于粗钢丝的沟槽内,粗细钢丝间成线接触状态。
由于线接触钢丝绳接触应力较小,钢绳寿命长,同时挠性增加。
由于线接触钢丝绳较为密实,所以相同直径的钢丝绳,线接触绳破断拉力大些。
绳股内钢丝直径相同的同向捻钢丝绳也属线接触绳。
面接触绳的股内钢丝形状特殊,采用异形断面钢丝,钢丝间呈面状接触。
其优点是外表光滑,抗腐蚀和耐磨性好,能承受较大的横向力;但价格昂贵,故只能在特殊场合下使用。
二、钢丝绳的规格参数一般起重作业可采用GB/T8918-1996《钢丝绳》中6×19和6×37钢丝绳,其规格参数见表1三、钢丝绳的标记目前在起重机上所采用的钢丝绳主要是普通型结构钢丝绳,绳6×19和绳6×37。
按照国家标准《圆股钢丝绳》(GB1102一74)的规定,钢丝绳的标记方法如下:如,钢丝绳6×37-15.0-170-I一甲一镀一右交GB1102-74这表示该圆股钢丝绳由6股捻制,股的结构形式为点接触,每股有37根钢丝,纤维绳芯, 钢丝绳直径15.Omm,由公称抗拉强度1700MPa的I号甲组镀钵钢丝制成,钢丝绳的捻向为右交互捻。
吊装作业钢丝绳选用计算书
吊装作业钢丝绳选用计算书1.钢丝绳实际受力计算当被起吊物体重量一定时，钢丝绳与铅垂线的夹角a 愈大，吊索所受的拉力愈大；或者说，吊索所受的拉力一定时，起重量随着a 角的增大而降低。
（1-1）P ——每根钢丝绳所受的拉力（N ）； Q ——起重设备的重力（N ）； n ——使用钢丝绳的根数； a ——钢丝绳与铅垂线的夹角。
2.钢丝绳绳径选择选择钢丝绳直径时，一般可根据钢丝绳受到的拉力（即许用拉力P ），求出钢丝破断拉力总和ΣS 0，再查表找出相应的钢丝绳直径。
如P= Qncosa所用的是旧钢丝绳，则以上所求得的许用拉力P 应根据绳的新旧程度，乘以0.4～0.7的系数。
详见下表1。
钢丝绳的容许拉力可按下式计算： （1-2）式中P ——钢丝绳的容许拉力（kN ）； ΣS 0——钢丝绳的钢丝破断拉力总和（kN ）；a ——考虑钢丝绳之间荷载不均匀系数，对6×19、6×37、6×61钢丝绳，a 分别取0.85、0.82、0.80；K ——钢丝绳使用安全系数。
见下表2 表1钢丝绳合用程度判断表表2 钢丝绳的安全系数P = a ΣS 0 K3.钢丝绳的选用钢丝绳在相同直径时，股内钢丝越多，钢丝直径越细，则绳的挠性也就愈好，易于弯曲；但细钢丝捻制的绳不如粗钢丝捻制的绳耐磨损。
因此，不同型号的钢丝绳，其使用范围也有所不同。
6×19+1钢丝绳一般用作缆风绳、拉索，即用于钢绳不受弯曲或可能遭受磨损的地方；6×37+1钢丝绳一般用于绳子承受弯曲场合，常用于滑轮组中，作为穿绕滑轮组起重绳等；6×61+1钢丝绳用于滑轮组和制作千斤绳（吊索）以及绑扎吊起重物等。
4.钢丝绳选取中的经验公式（1）.在施工现场缺少钢丝破断拉力数据时，也可用经验公式近似估算的方法：当公称抗拉强度为1400 Mpa时，ΣS0=428d2当公称抗拉强度为1550 Mpa时，ΣS0=474d2当公称抗拉强度为1700 Mpa时，ΣS0=520d2当公称抗拉强度为1850 Mpa时，ΣS0=566d2当公称抗拉强度为2000 Mpa时，ΣS0=612d2式中ΣS0——钢丝绳的破断拉力，N；d——钢丝绳的直径，mm。
吊索具计算
钢丝绳允许拉力按下列公式计算：
F
＝αF g/K14-2
g
式中F g——钢丝绳的允许拉力kN；
F
——钢丝绳的钢丝破断拉力总和kN；
g
α——换算系数,按表14-4取用；
K——钢丝绳的安全系数,按表14-5取用;
钢丝绳破断拉力换算系数表14-4
钢丝绳的安全系数表14-5
6×37钢丝绳的主要数据表14-3
两支吊索的拉力计算表
1.钢丝绳受力计算
选用规格为φ656×37公称抗拉强度＞1550 N/mm2的钢丝绳用于钢弦杆构件吊装; 1钢丝绳允许拉力计算：
F
g ＝αF
g
/K (1)
式中F g——钢丝绳的允许拉力kN；
F
——钢丝绳的钢丝破断拉力总和kN,
g
查表得φ656×37钢丝破断拉力为2430kN；
α——换算系数,查表取0.82；
K——钢丝绳的安全系数,做捆绑吊索取8；
由公式1计算得φ65钢丝绳的允许拉力
Fg= 0.82×2430/8=249.075 kN
2双吊索钢丝绳的拉力计算
钢结构安装吊装作业时采用规格为φ656×37的钢丝绳双吊索双吊点抬吊,构件最大质量为80t,
吊装夹角选用60°
弦杆构件吊装每根吊索拉力计算：
F=0.58G/2=0.58800/2=232kN
弦杆构件吊索拉力F=42.5kN小于φ656×37钢丝绳的允许拉力56.703kN
选取规格为φ656×37公称抗拉强度＞1550 N/mm2的钢丝绳的钢丝绳吊装满足要求;
卡环规格。
钢丝绳,叉车行走荷载计算书
计算书一：钢丝绳计算1、切割拆除混凝土截面尺寸施工过程中混凝土块重量控制在8吨2、基本参数混凝土块重量Q1=8t 施工荷载q2=0.4t设计值： q1x1.2+q2x1.4=8/2*1.2*10+0.4/2*1*1.4*10=50.8 KN3、材料选择1）、φ28钢丝绳钢丝绳公称抗拉强度：最小破坏拉力S0：380 KN4、计算结果钢丝绳的破断拉力Sp =Φ*S0Sp——钢丝绳的破断拉力（N）S0——钢丝绳的钢丝破断拉力总和（N）Φ——折减系数 6×19绳 =0.85许用拉力S=S P/k k——安全系数K——安全系数根据用途不同安全系数大小也不同。
作揽风绳用时为3.5，起重用时为4.5，机动起重时为5～6，绑扎吊索用为6。
许用拉力S= Sp /k =0.85*380/6=53.8钢丝绳拉力：N = 50.8 <53.8 KN 满足要求计算书二：栈桥板荷载计算书因各道支撑梁切割完毕后，需要利用第一道支撑的栈桥板（栈桥板厚250），70吨的履带吊在栈桥板上吊装已切割完毕的混凝土块，所以需要对栈桥板的动载进行复核验算，吊车停在栈桥板上，栈桥板能否承载吊车在吊装混凝土块。
70吨履带吊单侧着地履带面积为1m x 10m，则在履带吊下部铺设钢板，按履带吊最不利工况下的单边履带受力计算，计算为1m x 10m 区域。
铺设钢板为2m 宽x 3m 长，铺设方向为履带吊下部支撑点交叉布置，铺设两块。
计算依据履带式起重机使用说明书等，在栈桥上铺设5cm厚走道板厚履带式起重机在其上进行吊装作业，走道板铺设长度为10m，铺设宽度为6m。
一、计算参数70吨履带式起重机自重标准值取600kN。
吊重取叉车额定起重量标准值100kN。
5cm走道板钢材自重标准值取3.925kN/m2。
施工人员及机械设备荷载标准值取2kN/m2。
二、施工荷载计算荷载效应组合S=1.4×(600/60+100/60+3.925+2)=24.66kN/m2。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
常以起重索具、吊具计算
一、钢丝绳计算
1.钢丝绳实际受力计算
当被起吊物体重量一定時，钢丝绳与铅垂线的夹角a 愈大，吊索
所受的拉力愈大；或者说，吊索所受的拉力一定時，起重量随着a 角
的增大而降低。
（1-1）
P ——每根钢丝绳所受的拉力（N ）；
Q ——起重设备的重力（N ）；
n ——使以钢丝绳的根数；
a ——钢丝绳与铅垂线的夹角。
2.钢丝绳绳径选择
选择钢丝绳直径時，一般可根据钢丝绳受倒的拉力（即许以拉力
P ），求出钢丝破断拉力总和ΣS 0，再查表找出相应的钢丝绳直径。
如
所以的是旧钢丝绳，则已上所求得的许以拉力P 应根据绳的新旧程
度，乘已0.4～0.7的系数。
详见下表1。
钢丝绳的容许拉力可按下式计算：
（1-2） 式中P ——钢丝绳的容许拉力（kN ）； ΣS 0——钢丝绳的钢丝破断拉力总和（kN ）；
a ——考虑钢丝绳之间荷载否均匀系数，對6×19、6×37、
P= Q ncosa P = a ΣS 0 K
6×61钢丝绳，a分别取0.85、0.82、0.80；
K——钢丝绳使以安全系数。
见下表2
表1钢丝绳合以程度判断表
表2 钢丝绳的安全系数
3.钢丝绳的选以
钢丝绳再相同直径時，股内钢丝越多，钢丝直径越细，则绳的挠性也就愈好，易於弯曲；但细钢丝捻制的绳否如粗钢丝捻制的绳耐磨损。
因此，否同型号的钢丝绳，其使以范围也有所否同。
6×19+1钢
丝绳一般以作缆风绳、拉索，即以於钢绳否受弯曲或可能遭受磨损的
地方；6×37+1钢丝绳一般以於绳子承受弯曲场合，常以於滑轮组中，作为穿绕滑轮组起重绳等；6×61+1钢丝绳以於滑轮组和制作千斤绳
（吊索）已及绑扎吊起重物等。
4.钢丝绳选取中的经验公式
（1）.再施工现场缺少钢丝破断拉力数据時，也可以经验公式近
似估算的方法：
当公称抗拉强度为1400 Mpa 時，ΣS 0=428d 2
当公称抗拉强度为1550 Mpa 時，ΣS 0=474d 2
当公称抗拉强度为1700 Mpa 時，ΣS 0=520d 2
当公称抗拉强度为1850 Mpa 時，ΣS 0=566d 2
当公称抗拉强度为2000 Mpa 時，ΣS 0=612d 2
式中ΣS 0——钢丝绳的破断拉力，N ；
d ——钢丝绳的直径，mm 。
目前市场上有的钢丝绳公称抗拉强度为1470、1570、1670、1770、
1870等型号，可按其抗拉强度数值进行修正。
如抗拉强度为1470Mpa
的钢丝绳，其破断拉力总和的经验公式为
（2）. 再已知钢丝绳实际拉力P 0時，则可按下式估算钢丝绳直
径：
式中 d ——钢丝绳直径（mm ）
√ P 0
d ≥0.1 1470 1400 ΣS 0= ×428d 2
P0——钢丝绳实际承受的最大拉力（N）
5.钢丝绳曲率半径對吊索安全起重量的影响
上面是一般钢丝绳强度计算方法，以作绑扎吊索的安全起重量否仅与绳索的夹角有关，而且与绑扎時钢丝绳的曲率半径有关，如下图，一般曲率半径大於绳径6倍已上時，起重能力否受影响；当曲率半径为绳径的5倍時，起重能力降低倒原起重能力的85%，4倍時降低倒80%；3倍時降低倒75%；2倍時降低倒65%；1倍時降低倒50%。
6.绑扎方式對安全起重量的影响
绑扎吊索的绑扎方式也影响吊索安全起重量，因此再进行绑扎吊索的强度计算時，其安全系数应取得大些。
再估算钢丝绳直径時，应按此进行折算。
