hfss中文教程 390-413 微波端口

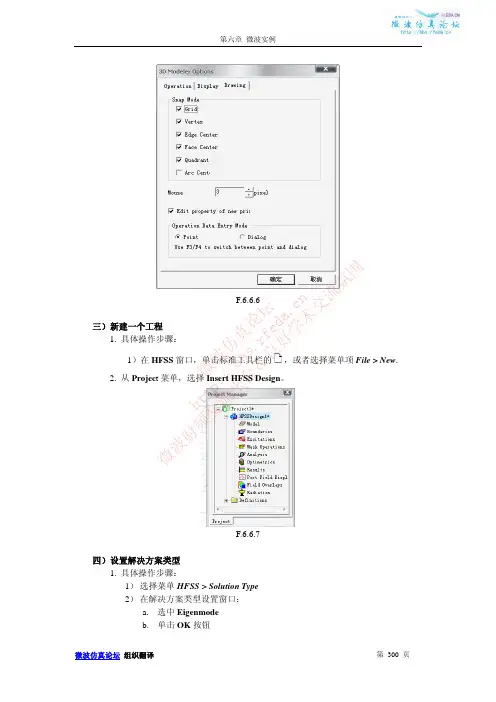

HFSS全波电磁场(EM)段任意3D无源器中文手册_Part2
微波仿真论坛 组织翻译
第 309 页
第六章 微波实例
模 1：电场幅度分布
模 2：电场幅度分布
围
氛
模 3：电场幅度分h布t微t交p波:流/仿/平b真b台s论.＆r坛f良ed好a模.学c4n：术电交场幅流度分布
射频 模 5：电场幅度分布 波
围 氛 五）创建基层
n 流 1. 创建圆柱体： 坛 .c 交 1） 从 3D 模型工具栏上选择圆柱体图标 论 da 术 2） 使用坐标输入框，输入中心基点坐标 真 rfe 学 X: 0.0, Y: 0.0, Z:0.0, 按 Enter 键结束 仿 s. 好 3） 设置坐标平面为 xy。然后在 x 输入框设置腔体的半径，在 z 输入框设置腔 波 bb 良 体高度。 微 :// 台＆ dX:15.0, dY: 0.0, dZ:-1.0, 按 Enter 键结束
F.6.6.11 2） 使用坐标输入框，输入中心基点坐标
X: 0.0, Y: 0.0, Z:0.0, 按 Enter 键结束 3） 确认在 3D 模型工具栏上的坐标平面设置为 xy。然后在 x 输入框设置腔体
的半径，在 z 输入框设置腔体高度。注意：不能直接使用坐标输入框中的 参数。
微波仿真论坛 组织翻译
二）1设. 置具112默体）））认操在选单材作三择击质步维菜O骤模单K：型按波3D材钮射M质ho频工td微et具l交ep波r栏:>流/仿上U/平Fn，b真.i6bt选s.台6s论.择.9＆r坛Vf良aecdu好uam.学cn术交流氛围 微
F.6.6.10
三）创建一个空腔 1. 创建圆柱体： 1） 从 3D 模型工具栏上选择圆柱体图标
HFSS教程第3章AnsoftHFSS使用介绍
第三章Ansoft HFSS 使用介绍3. 1工作环境介绍要应用Ansoft HFSS软件来分析高频电磁场问题，首先要熟悉HFSS 的工作环境。
Ansoft HFSS软件的典型工作环境如图 1所示。
该工作环境窗口由菜单栏、工具栏、状态栏、工程管理窗口、特性窗口、 进度窗口和信息管理窗口几部分组成。
3D 模型窗口进度窗口3. 1 . 1菜单栏菜单栏中包含了 File 、Edit 、View 、Project 、Draw 、3D Model 、HFSS 、Tools 、Windows 、Help 等下拉菜单，这些下拉菜单包含了所有的HFSS 操作和命令。
1.1.1 File 菜单：管理HFSS 工程文件以及打印操作。
菜单栏——_ 工具栏 ______工程管 理窗口特性窗口ZaU E-L*- Ki-^- tri-j*ci ■■ 耳 心址* T□ •打 ^ £ • >曲•鼻«hU-W P 曰卜T*r* ■ 1)4 4]HI iF审 l|!> MM*ri«life IHF^-L*i^. h A Sto dba ft S * * * ft< 9 n M iJ * bt0 it .0 rs > ari £]!*刖■lhai+ i*?idjEn>H-L状态栏信息管理窗口□世郎 Ctrl+HOpsn, . . Ctrl+0Close H SaveCtrl+5Save As.』_A E Tecbnoloigy FilePrint PreviewS Erird …. Ctrl+T1 E AKFSSpjt\Froject5. hfn2 E ： VWSSpj tVPatchkrray.3 K:\HFSSpj t\Fraj»t4. hfEE4 EAKFSSpjt\Projec-t3. h£*至 E:\HfSSpjt\Frojtct2. hf 宝& E 2 MffSSpj iVpatclL hfs sI E:\HFSSpjt\PIF^. hfss 3 I:Vsj^. hfn K M I t1.1.2 Edit 菜单：修正3D 模型及撤销和恢复等操作。
01.HFSS基础培训教程(中文版)
HFSS 10.0中文基础培训教程（一）快速范例－T 型同轴HFSS －高频结构仿真器全波3D 场求解任意体积内的场求解启动HFSS点击Start > Programs > Ansoft > HFSS 10 > HFSS 10 或者双击桌面 HFSS10.0 图标添加一个设计（design ）当你第一次启动HFSS 时，一个含新的设计（design ）的项目（project ）将自动添加到项目树（project Tree ）中，如下图所示：Toolbar: 插入一个 HFSS Design在已存在的项目（project ）中添加新的设计（design ），选择菜单（menu ）中的 Project > Insert HFSS Design手动添加一个含新设计的新项目，选择菜单中的 File > New.Ansoft 桌面Ansoft 桌面－Project Manager （项目管理器） 每个项目多个设计每个视窗多个项目 完整的优化设置 菜单栏项目管理器信息管理器 状态栏坐标输入区属性窗口进程窗口3D 模型窗口工具栏Ansoft 桌面– 3D Modeler（3D模型）项目管理窗口项目自动设计：参数优化灵敏度统计设计设计设置设计结果3D模型窗口模型画图区域3D模型设计树画图域的右键菜单选项棱边顶点CS坐标系坐标原点面平面设置求解器类型选择 Menu 菜单HFSS > Solution Type 求解类型窗口1. 选择 Driven Modal2. 点击 OK 按钮HFSS －求解器类型Driven Modal （驱动模式）：计算基于S 参数的模型。
根据波导模式的入射和反射能量计算S 矩阵通用S 参数Driven Terminal （终端驱动）：计算基于多导体传输线端口的终端S 参数。
根据终端电压和电流计算S 矩阵 Eigenmode （本征模）：计算结构的本征模，谐振。
01.HFSS基础培训教程(中文版)
HFSS 10.0中文基础培训教程（一）快速范例－T 型同轴HFSS －高频结构仿真器全波3D 场求解任意体积内的场求解启动HFSS点击Start > Programs > Ansoft > HFSS 10 > HFSS 10 或者双击桌面 HFSS10.0 图标添加一个设计（design ）当你第一次启动HFSS 时，一个含新的设计（design ）的项目（project ）将自动添加到项目树（project Tree ）中，如下图所示：Toolbar: 插入一个 HFSS Design在已存在的项目（project ）中添加新的设计（design ），选择菜单（menu ）中的 Project > Insert HFSS Design手动添加一个含新设计的新项目，选择菜单中的 File > New.Ansoft 桌面Ansoft 桌面－Project Manager （项目管理器） 每个项目多个设计每个视窗多个项目 完整的优化设置 菜单栏项目管理器信息管理器 状态栏坐标输入区属性窗口进程窗口3D 模型窗口工具栏Ansoft 桌面– 3D Modeler（3D模型）项目管理窗口项目自动设计：参数优化灵敏度统计设计设计设置设计结果3D模型窗口模型画图区域3D模型设计树画图域的右键菜单选项棱边顶点CS坐标系坐标原点面平面设置求解器类型选择 Menu 菜单HFSS > Solution Type 求解类型窗口1. 选择 Driven Modal2. 点击 OK 按钮HFSS －求解器类型Driven Modal （驱动模式）：计算基于S 参数的模型。
根据波导模式的入射和反射能量计算S 矩阵通用S 参数Driven Terminal （终端驱动）：计算基于多导体传输线端口的终端S 参数。
根据终端电压和电流计算S 矩阵 Eigenmode （本征模）：计算结构的本征模，谐振。
HFSS中文教材
新建项目 eigen 仍需在 Project 模块中选定。（如果不这样，将指针指向 它并单击左键。） ¾ 运行 Ansoft HFSS： z 从 Project 块中选择 Open. 出现执行命令窗口，如下图所示：
执行命令窗口概观
执行命令窗口是创建和求解模型问题每一步的入门。每一个模块的选择 都是通过执行命令窗口，并且每一步结束后，软件又把你领回这个窗口。而 且观察解的过程也是通过这个窗口。执行命令窗口分为两部分：命令区和显 示区。

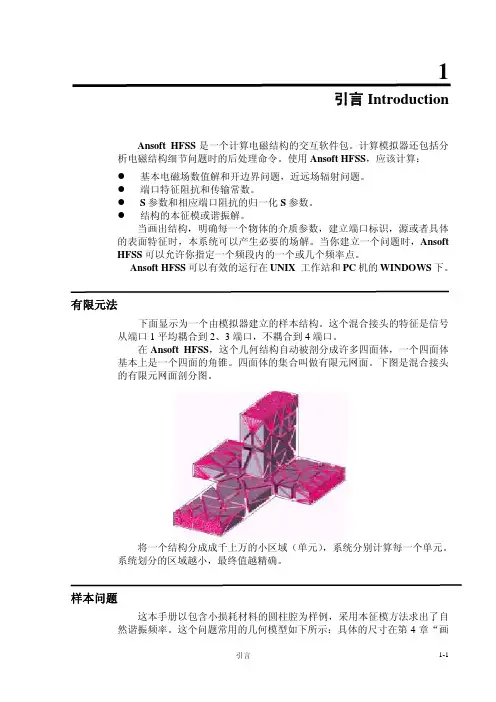

当画出结构，明确每一个物体的介质参数，建立端口标识，源或者具体 的表面特征时，本系统可以产生必要的场解。当你建立一个问题时，Ansoft HFSS 可以允许你指定一个频段内的一个或几个频率点。
Ansoft HFSS 可以有效的运行在 UNIX 工作站和 PC 机的 WINDOWS 下。
有限元法
下面显示为一个由模拟器建立的样本结构。这个混合接头的特征是信号 从端口 1 平均耦合到 2、3 端口，不耦合到 4 端口。
在 Ansoft HFSS，这个几何结构自动被剖分成许多四面体，一个四面体 基本上是一个四面的角锥。四面体的集合叫做有限元网面。下图是混合接头 的有限元网面剖分图。
将一个结构分成成千上万的小区域（单元），系统分别计算每一个单元。 系统划分的区域越小，最终值越精确。
样本问题
这本手册以包含小损耗材料的圆柱腔为样例，采用本征模方法求出了自 然谐振频率。这个问题常用的几何模型如下所示：具体的尺寸在第 4 章“画
存储项目注释
将你的新项目注释存储起来，这样在你下次使用 Ansoft HFSS 时，你无 需打开项目就可以看到它的信息。 ¾ 输入 eigon 问题的注释 1. 缺省选择 Notes。
HFSS使用心得及边界、端口详解
HFS S使用心得1、简介目前，国际上主流的三维高频电磁场仿真软件有德国C S T公司的M i c r oW av e S t u d i o（微波工作室）、美国A n s of t公司的HFS S（高频电磁场仿真），而诸如Ze l a n d等软件则最多只能算作 2.5维的。
就目前发行的版本而言，C S T的M W S的前后处理界面及操作感比HFS S好很多，然而A n s of t也意识到了自己的缺点，在将要推出的新版本HFS S（定名为A n s o ftDe s i g n e r）中，界面及操作都得到了极大的改善，完全可以和C S T相比；在性能方面，2个软件各有所长，在业界每隔一定时间就会有一次软件比赛，看看谁的软件算的快，算的准，在过去的时间里，C ST和A N S OFT成绩相差不多；价格方面，2个软件相差不多，大约在7～8万美元的水平，且都有出国培训的安排。
值得注意的是，M W S采用的理论基础是FIT，所以M WS的计算是由时域得到频域解，对于象滤波器，耦合器等主要关心带内参数的问题设计就非常适合；而HFS S采用的理论基础是有限元方法，是一种积分方法，其解是频域的，所以HFS S是由频域到时域，对于设计各种辐射器及求本征模问题很擅长。
当然，并不是说2个软件在对方的领域就一无是处。
由于A n s o f t进入中国市场较早，所以目前国内的HFS S使用者众多，特别是在各大通信技术研究单位、公司、高校非常普及。
2、使用心得和大部分的大型数值分析软件相似，以有限元方法为基础的A n s of t HFS S并非是傻瓜软件，对于绝大部分的问题来说，想要得到快速而准确的结果，必须人工作一定的干预。
除了必须十分明了模型细节外，建模者本身也最好具备一定的电磁理论基础。
作者假定阅读者使用过HFS S，因此对一些属于基本操作方面的内容并不提及。
2.1、对称的使用对于一个具体的高频电磁场仿真问题，首先应该看看它是否可以采用对称面。
HFSS培训教程
HFSS培训教程HFSS是市场上最常用的电磁仿真软件之一，它能够对电磁场进行三维仿真分析。
由于其精度高、速度快、适用范围广，因此备受业内人士的青睐。
然而，对于初学者而言，HFSS的使用可能会有一定难度。
那么，这篇文档就是一份HFSS培训教程，希望能为大家提供帮助。
第一章课程概述1.1 关于HFSSAnsoft HFSS（High Frequency Structure Simulator）是高频电磁仿真领域的权威软件，广泛应用于各种领域，如无线通信、雷达系统、天线设计、电子器件等。
其独特的全向自适应网格技术和高效的求解器算法，可以提高仿真的准确性和速度。
1.2 培训目标- 掌握HFSS的使用方法，了解其基本原理和操作流程；-能够利用HFSS进行电磁场分析和优化设计；- 能够独立完成电磁仿真项目，并输出高质量的仿真报告；- 能够解决HFSS仿真过程中遇到的常见问题。
1.3 培训内容- HFSS的安装和配置；- 建立模型和绘制几何体；- 设置材料属性和网格参数；- 设置边界条件和激励源；- 运行仿真和处理结果；- 优化设计和参数扫描；- 分析信号传输和S参数；- 计算阻抗和附加损耗。
第二章安装和配置HFSS2.1 系统要求HFSS支持Windows操作系统，包括Windows 7、Windows 8和Windows 10。
在安装和运行HFSS时，需要满足以下系统要求：- 处理器：至少双核处理器；- 内存：至少4GB RAM；- 存储：至少5GB硬盘空间；- 显示：1280x1024以上分辨率；- 配置：需要管理员权限、防病毒软件关闭、.NET Framework 4.5以上等。
2.2 安装步骤- 下载HFSS的安装程序；- 运行安装程序，并遵循安装向导；- 选择安装路径和组件；- 安装License Manager和HFSS Solver，激活软件；- 配置环境变量，设置License端口。
第三章建立模型和绘制几何体3.1 创建新的项目在HFSS欢迎界面中，选择“New Design”，然后输入项目名称、单位、分析类型、频率范围和版本等信息。
HFSS中文培训教程
对特定区域进行精细划分的情况。
多层网格划分
03
对于多层结构或不同材料交界处，可以采用多层网格划分技术
，以提高计算精度和效率。
模型检查与修复
01
几何检查
检查模型的几何完整性，包括是否存在重叠、间隙等问题。对于发现的
问题，可以使用CAD软件进行修复。
02 03
网格检查
检查网格的质量和连续性，包括是否存在畸形网格、网格不连续等问题 。对于发现的问题，可以使用HFSS提供的工具进行修复或重新划分网 格。
后处理
对计算结果进行可视化处理和数据分析，提取有用信息。
PART 05
结果后处理与可视化
REPORTING
数据导出与格式转换
导出计算结果
将HFSS仿真计算结果导出为S参数、场分布、电流分布等数据。
数据格式转换
将导出的数据转换为其他常用格式，如CSV、TXT、MAT等，以便 进行后续处理和分析。
批量处理
3
脚本建模
使用HFSS提供的脚本语言，编写脚本程序实现 自动化建模。这种方法适用于批量处理和自定义 功能开发。
网格划分技术
自适应网格划分
01
根据模型的几何特征和电磁场分布，自动调整网格大小和密度
。这种方法适用于复杂模型的网格划分。
手动网格划分
02
用户可以根据需要手动设置网格大小和密度。这种方法适用于
并行计算加速技术
并行计算原理
了解并行计算的基本原理和方法，如任务并 行、数据并行等，以及并行计算中的负载均 衡和通信开销问题。
并行计算平台
熟悉常见的并行计算平台（如多核CPU、GPU、集 群等）及其编程模型（如OpenMP、CUDA、MPI 等）。
HFSS边界条件和端口讲解
总的介绍：Ansoft HFSS求解就是对微分形式的麦克斯韦方程采取有限元方法进行数值求解，在场矢量和导数是都单值、有界而且沿空间连续分布的假设下，这些方程才可以使用。
在边界和场源处，场是不连续的，场的导数变得没有意义。
因此，需要边界条件确定跨越不连续边界处场的性质。
边界条件对理解麦克斯韦方程是非常重要的，同时也是求解麦克斯韦方程的基础。
默认边界条件－－Ansoft HFSS建立的是一个虚拟的原型世界。
与边界为无限空间的真实世界不同，虚拟原型世界被做成有限的。
为了获得这个有限空间，Ansoft HSS使用了背景或包围几何模型的外部边界条件。
所谓背景是指没有被任何模型物体占据的空间。
任何和背景有关联的物体表面将被自动地定义为理想的电边界（Perfect E）并且命名为外部（outer）边界条件。
可以把几何结构想象为外面有一层很薄而且是理想导体的材料。
因此当实际边界不是理想的电边界就必须根据实际情况设置；激励（excitation）－－激励边界条件是一种特殊的边界条件，最常用的是wave port，是一种允许能量进入或导出几何结构的边界条件，使用wave port激励条件可以计算端口的S 参数；理想电边界（Perfect E）－－Perfect E是一种理想电导体或简称为理想导体。
这种边界条件的电场（E-Field）垂直于表面。
有两种边界被自动地赋值为理想电边界。
1、任何与背景相关联的物体表面将被自动地定义为理想电边界并且命名为outer的外部边界条件。
2、任何材料被赋值为PEC（理想电导体）的物体的表面被自动的赋值为理想电边界并命为smetal边界。
理想磁边界（Perfect H）－－Perfect H是一种理想的磁边界。
边界面上的电场方向与表面相切。
有限电导率（Finite Conductivity）——有限电导率边界将把物体表面定义有耗（非理想）的导体。
并且可类比为有耗金属材料的定义。
为了模拟有耗表面，应提供以西门子/米（Siemens/meter）为单位的损耗参数以及导磁率参数。
HFSS经典教程,超好的参考资料
上面变量添加完毕后单击【Done】按钮，随后在Addutput Variables，在 Quantity栏列出刚才定义的输出变量，power1、 power2、 power3，一次选中它们然后单击【Add Calculation】按钮 添加3个输出变量，最后点击【Done】按钮回到Setup Sweep Analysis对话框，结果如下图
在新窗口中单击打开Intergration Line下方的下拉列表框，选择 New Line选项设置端口的积分校准线
进入端口积分绘制状态后，用鼠标光标点击高亮面的下边缘中间 位置，然后点击上边缘中间位置。这就设置好了积分线，最后结 果如图。其它两个面的设置方法与此一样
添加求解设置
在Project Manager窗口中，选中Analysis节点，点击 右键，在弹出的快捷菜单中点击【Add Solution Setup…】，打开对话框如下图
HFSS经典教程,超好的参考资料
选择模型的求解类型（Solution Type）
求解类型编辑框
求解类型有四种
模式驱动：以模式为基础计算S参数，根据导波内各 模式场的入射功率和反射功率来计算S参数矩阵的解
终端驱动：以终端为基础计算多导体传输线端口的S 参数；此时，根据传输线终端的电压和电流来计算S 参数矩阵的解
在检验正确性和完整性后在Optimetrics节点下的 ParametricSetup1点击右键，然后点击【Analyze】按 钮进行分析，创建以三个变量为纵坐标，以变量offset 为横坐标的直角坐标图如下所示
优化设计
从上面看出，offset=0.1in附近时端口3的输出功率大约 为端口2输出功率的2倍。设offset=0.1in为初始值，变量 的变化范围最大值为0.3in
01.HFSS基础培训教程(中文版)
选择 menu 菜单 Edit > Duplicate > Around Axis.
1. Axis:
Z 2. Angle: 90 3. Total Number: 3 4.点击ok
3. 最佳视窗显示 选择 menu 菜单 View > Fit All > Active View. 合并导体部分 1. 选择导体 选择menu 菜单 Edit > Select > By Name 选择物体 窗口弹出。选中 Coax_Pin, Coax_Pin_1, Coax_Pin_2 单击ok 按钮 2. 合并物体 选择 menu 菜单 3D Modeler > Boolean > Unite 合并同轴部分 1. 选择同轴 选择menu 菜单 Edit > Select > By Name 选择物体 窗口弹出。选中 Coax, Coax_1, Coax_2，单击ok 按钮 2. 合并物体 选择 menu 菜单 3D Modeler > Boolean > Unite HFSS－求解设置 创建一个求解分析设置 选择 menu 菜单 HFSS > Analysis Setup > Add Solution Setup 求解设置窗口弹出，选择 General 标签并在 Solution Frequency: 10.0 GHz 点击 Ok 按钮 选择求解频率 请参见 用户向导第二章
8
3D 模型－查看、浏览 View > Modify Attributes > Orientation – 内置/自定义 查看角度 Lighting – 控制灯光颜色，角度，强度 Projection – 控制透视图视角 Background Color – 控制 3D－模型的背景颜色 View > Active View Visibility－显示控制：3D模型物体、颜色、背景、激励、场图 View > Options－立体模式、拖拉最佳化、默认颜色、默认旋转 View > Render > Wire Frame（F6，线框显示）， Smooth Shaded (默认F7，平滑阴影显示) View > Coordinate System > Hide or Small (Large) 坐标系隐藏或者显示小坐标系（大坐标系） View > Grid Setting－控制网格显示
HFSS培训教程
HFSS培训教程标题：HFSS培训教程一、引言高频电磁场求解器（High Frequency Structure Simulator，简称HFSS）是一款功能强大的电磁场仿真软件，广泛应用于电子、通信、航空航天等领域。
本教程旨在帮助初学者快速掌握HFSS的基本操作，了解其在电磁场仿真中的应用，从而为后续深入研究和工程实践奠定基础。
二、HFSS软件概述1. HFSS简介HFSS是一款基于有限元方法的电磁场仿真软件，由美国安捷伦公司（现更名为Keysight Technologies）开发。
它具有强大的三维电磁场求解能力，能够对复杂的电磁结构进行精确仿真，为工程师提供有力的设计支持。
2. HFSS的主要功能（1）电磁场求解：HFSS可以求解静态电磁场、时谐电磁场和瞬态电磁场问题，适用于各种电磁现象的分析。
（2）参数扫描与优化：HFSS支持参数扫描和优化功能，可帮助工程师快速找到最佳设计方案。
（3）多物理场仿真：HFSS可以与其他物理场仿真软件耦合，实现多物理场仿真分析。
（4）热分析：HFSS具备热分析功能，可对电子设备的热特性进行仿真。
（5）材料库管理：HFSS内置丰富的材料库，用户也可以自定义材料属性。
三、HFSS基本操作1. 界面介绍（1）主菜单：包括文件、编辑、视图、工具、窗口等菜单项。
（2）工具栏：提供常用操作的快捷方式。
（3）项目树：显示当前项目的结构，包括模型、求解设置、边界条件等。
（4）属性面板：显示当前选中对象的属性，可进行编辑。
（5）三维视图：显示模型的三维图形。
2. 创建模型（1）绘制二维草图：通过绘制二维草图，可以创建基本几何形状。
（2）拉伸、旋转等操作：将二维草图进行拉伸、旋转等操作，三维模型。
（3）布尔操作：通过布尔操作，可以组合多个几何体。
3. 设置求解器和边界条件（1）选择求解器：根据仿真需求，选择合适的求解器。
（2）设置边界条件：包括端口、激励、对称面等。
4. 求解与后处理（1）求解：设置求解参数，开始仿真计算。
HFSS培训教程
衡量微波器件对信号噪声的放大程度，是评估微波器件性能的非线性效应，如压缩点、交调失真 和三阶互调等。
微波器件设计实例分析
微带滤波器设计
功分器设计
介绍微带滤波器的设计原理和方法，包括 耦合微带线滤波器、发夹型滤波器和交指 型滤波器等。
阐述功分器的基本原理和设计方法，包括 威尔金森功分器、分支线功分器和Gysel功 分器等。
坐标系
HFSS支持多种坐标系，包括笛卡尔 坐标系、圆柱坐标系和球坐标系。用 户可以根据模型需求选择合适的坐标 系。
参数化建模
HFSS提供参数化建模功能，用户可以 通过定义变量和表达式来创建可调整 的模型。参数化建模可以提高建模效 率，便于模型修改和优化。
实体建模与布尔运算
实体建模
HFSS提供丰富的实体建模工具， 如长方体、圆柱体、球体等。用 户可以通过这些工具创建复杂的 3D模型。
04
HFSS仿真分析技术
求解类型与求解器设置
求解类型
HFSS支持多种求解类型，包括频域、时域、本征模等。
求解器设置
根据问题类型和计算资源，选择合适的求解器和相应的参数设置，如迭代次数、 收敛精度等。
边界条件与激励设置
边界条件
根据实际问题，设置合适的边界条件，如完美电边界、完美 磁边界、阻抗边界等。
广泛应用于天线设计、微波器件、电磁兼容等领域。
提供全面的电磁场仿真解决方案，包括时域和频域分析、本征模求解、优化等。
HFSS软件安装步骤
01
02
03
04
获取HFSS软件安装包， 通常是一个压缩文件。
解压安装包到指定目录 ，并运行安装程序。
根据安装向导提示，选 择安装路径、语言等选 项。
HFSS经典讲义HFSS教程
HFSS经典讲义HFSS教程HFSS软件基础与应用一、关于HFSS在学习这个软件之前，我们首先对生产这个软件的公司有个大致的了解。
Ansoft公司是全球最大的提供以电磁技术为核心的专业EDA厂商，成立于1984年，总部设于美国宾西法尼亚州的匹兹堡市。
Ansoft 公司自1997年进入中国市场后，先后在北京、上海和成都开设了办事处；并在北京理工大学、西安电子科技大学和北京航空航天大学设立三个培训中心。
Ansoft公司高频软件包是一个功能非常强大的设计工具，可应用于迅猛发展的无线技术、宽带通信网络、天线系统、航空航天电子等领域，进行系统分析、电路设计、电磁仿真和物理设计。
高频产品包括：Ansoft Designer、HFSS等。
Ansoft HFSS 高频结构电磁场仿真软件，采用切向矢量有限元法求解任意三维无源结构的电磁场，得到特征阻抗、传播系数、辐射场、天线方向图等结果，利用周期性边界条件，可解决：(1) 基本电磁场数值解和开边界问题，近远场辐射问题;(2 )端口特征阻抗和传输常数:(3 )S参数和相应端口阻抗的归一化S参数;(4 )结构的本征模或谐振解。
二、 HFSS软件介绍与操作这节课我们主要是学习HFSS（High Frequency StructureSimulator, 高频结构仿真器）的操作和使用。
1、启动软件软件界面菜单栏（Menu bar）由文件、编辑、视图、工程、绘图、3D模型、HFSS、工具和帮助等下拉式菜单组成。
工程管理（Project Manage）窗口显示所以打开的HFSS工程的详细信息，包括边界、激励、剖分操作、分析、参数优化、结果、端口场显示、场覆盖图和辐射等。
3D模型窗口（3D Modeler Window）是创建几何模型的区域，包括模型视图区域和历史树。
状态栏（Status bar）位于HFSS界面底部，显示当前执行命令的信息。
属性窗口（Properties window）显示在工程树、历史树和3D 模型窗口中所选条目的特性或属性。
hfss教程
hfss教程Ansoft高级培训班教材ISM天线射频特性的Ansoft HFSS分析李磊谢拥军编著西安电子科技大学Ansoft培训中心目录第一章序言第二章创建项目第三章构造模型第四章优化第一章序言本讲义主要是引导学员学习使用Ansoft HFSS的优化功能进行微波工程设计。
随着越来越多的民用科研产品集中在ISM频段，这一频段的微波元器件设计也就越来越受到射频工程师的关注。
对于民用产品来说，微带天线适应了其集约化、小型化的需求，从而成为产品设计中的关键。
Ansoft HFSS提供的优化设计功能，特别适合于微波产品的优化设计。
在这一优化功能中，结构参数、媒质本构常数等可以作为待优化的参数，元件的S参数、本征值和场分布等都可以作为优化的目标函数。
学员通过可以本讲义的练习，熟悉这一功能。
这本手册的后边部分描述将引导你如何使用软件去建立、仿真和优化一个ISM天线的axial ratio（轴比）。
本例假设使用者已经学习过并理解指南中的“The Getting Started”的内容。
备注：如果你对该内容不熟悉，请翻看指南中“Using the 3D Solid Modeler”部分。
该天线是一个右手圆极化天线（RHCP），工作在2.4GHz的ISM频率 (Bluetooth, 802.11b, etc. )第二章创建项目本章中你的目标是：√保存一个新项目。
√把一个新的HFSS设计加到已建的项目√为项目选择一种求解方式√设置设计使用的长度单位时间：完成这章的内容总共大约要5分钟。
一.打开HFSS并保存一个新项目1.双击桌面上的HFSS9图标，这样就可以启动HFSS。
启动后的程序工作环境如图：图2－1 HFSS工作界面1．打开File选项(alt+F),单击Save as。
2．找到合适的目录，键入项目名hfopt_ismantenna。
图2－2 保存HFSS项目二.加入一个新的HFSS设计1．在Project菜单，点击insert HFSS Design选项。
hfss中文翻译
中文翻译HFSS 基础培训教程激励技术综述端口是唯一一种允许能量进入和流出几何结构的边界类型，你可以把端口赋值给一个两维物体或三维物体的表面。
在几何结构中三维全波电磁场被计算之前，必须确定在每一个端口激励场的模式。
Ansoft HFSS 使用任意的端口解算器计算自然的场模式或与端口截面相同的传输线存在的模式。
导致两维场模式作为全三维问题的边界条件。
Ansoft HFSS 默认所有的几何结构都被完全装入一个导电的屏蔽层，没有能量穿过这个屏蔽层。
当你应用波端口于你的几何结构时，能量通过这个端口进入和离开这个屏蔽层。
作为波端口的替代品，你可以在几何结构内应用集中参数端口。
集中参数端口在模拟结构内部的端口时非常有用。
1.波端口端口解算器假定你定义的波端口连接到一个半无限长的波导，该波导具有与端口相同的截面和材料。
每一个端口都是独立地激励并且在端口中每一个入射模式的平均功率为1瓦。
波端口计算特性阻抗、复传播常数和S 参数。
波动方程在波导中行波的场模式可以通过求解Maxwell 方程获得。
下面的由Maxwell 方程推出的方程使用两维解算器求解。
()()201,,0r r E x y k E x y εμ⎛⎫∇⨯∇⨯-= ⎪⎝⎭其中：),(y x E是谐振电场的矢量表达式；k 0 是自由空间的波数；μr 是复数相对导磁率；εr 是复数相对介电常数。
求解这个方程，两维解算器得到一个矢量解),(y x E 形式的激励场模式。
这些矢量解与z 和t 无关，只要在矢量解后面乘上e -γz 它们就变成了行波。
另外，我们注意到激励场模式的计算只能在一个频率。
在每一个感兴趣的频率，计算出的激励场模式可能会不一样。
2.模式对于给定横截面的波导或传输线，特定频率下有一系列的场模式满足麦克斯韦方程组。
这些模式的线性叠加都可以在波导中存在。
模式装换某些情况下，由于几何结构的作用像一个模式变换器，计算中包括高阶模式的影响是必须的。
射频与微波工程实践入门-第1章 用HFSS仿真微波传输线和元件
第一章用HFSS仿真微波传输线和元件 01.1 Ansoft HFSS概述 01.1.1 HFSS简介 01.1.2 HFSS的应用领域 (1)1.2 HFSS软件的求解原理 (1)1.3 HFSS的基本操作介绍 (3)1.3.1 HFSS的操作界面和菜单功能介绍 (3)1.3.2 HFSS仿真分析基本步骤 (4)1.3.3 HFSS的建模操作 (5)1.4 HFSS设计实例1——矩形波导的设计 (10)1.4.1 工程设置 (10)1.4.2 建立矩形波导模型 (11)1.4.3 设置边界条件 (12)1.4.4 设置激励源wave port (14)1.4.5 设置求解频率 (15)1.4.6 计算及后处理 (15)1.4.7 添加电抗膜片 (17)1.5 HFSS设计实例2——E-T型波导的设计 (23)1.5.1 初始设置 (23)1.5.2 建立三维模型 (24)1.5.3 分析设置 (27)1.5.4 保存工程 (27)1.5.5 分析 (27)1.5.6 生成报告 (28)1.6 HFSS设计实例3——H-T型波导的设计 (31)1.6.1 创建工程 (31)1.6.2 创建模型 (32)1.6.3 仿真求解设置 (36)1.6.4 比较结果 (37)1.7 HFSS设计实例4——双T型波导的设计 (39)1.7.1 初始设置 (39)1.7.2 建立三维模型 (40)1.7.3 分析设置 (43)1.7.4 保存工程 (44)1.7.5 分析 (44)1.7.6 生成报告 (45)1.8 HFSS设计实例5——魔T型波导的设计 (47)1.8.1 建立匹配膜片与金属杆 (48)1.8.2 分析设置 (48)1.9 HFSS设计实例6——圆波导的设计 (52)1.9.1 初始设置 (52)1.9.2 建立三维模型 (53)1.9.3 分析设置 (55)1.9.4 保存工程 (56)1.9.5 分析 (56)1.9.6 生成报告 (57)1.10 HFSS设计实例7——同轴线的设计 (64)1.10.1 初始设置 (64)1.10.2 建立三维模型 (65)1.10.3 分析设置 (68)1.10.4 保存工程 (69)1.10.5 分析 (69)1.10.6 生成报告 (70)1.11 HFSS设计实例8——微带线的设计 (77)1.11.1 初始设置 (77)1.11.2 建立三维模型 (78)1.11.3 建立波导端口激励 (79)1.11.4 分析设置 (80)1.11.5 保存工程 (80)1.11.6 分析 (81)1.11.7 生成报告 (82)1.11.8 产生场覆盖图 (82)1.12 HFSS设计实例9——单极子天线的设计 (85)1.12.1 创建工程 (85)1.12.2 创建模型 (85)1.12.3 设置变量 (89)1.12.4 设置模型材料和边界参数 (90)1.12.5 设置求解频率和扫描范围 (93)1.12.6 设置辐射场 (93)1.12.7 确认设置并分析 (93)1.12.8 显示结果 (94)1.13 HFSS设计实例10——方形切角圆极化贴片天线的设计 (98)1.13.1 设计原理及基本公式 (99)1.13.2 创建工程和运行环境设定 (99)1.13.3 创建模型 (99)1.13.4 求解设置 (100)1.13.5 有效性验证和仿真 (100)1.13.6 输出结果 (100)1.13.7 设置变量与参数建模 (102)1.13.8 创建参数分析并求解 (102)1.13.9 优化求解 (104)1.13.10 输出优化后的结果 (105)1.14 参考文献 (108)第一章用HFSS仿真微波传输线和元件1.1 Ansoft HFSS概述1.1.1 HFSS简介Ansoft HFSS （全称High Frequency Structure Simulator, 高频结构仿真器）是Ansoft公司推出的基于电磁场有限元方法（FEM）的分析微波工程问题的三维电磁仿真软件，可以对任意的三维模型进行全波分析求解，先进的材料类型，边界条件及求解技术，使其以无以伦比的仿真精度和可靠性，快捷的仿真速度，方便易用的操作界面，稳定成熟的自适应网格剖分技术使其成为高频结构设计的首选工具和行业标准，已经广泛地应用于航空、航天、电子、半导体、计算机、通信等多个领域，帮助工程师们高效地设计各种高频结构，包括：射频和微波部件、天线和天线阵及天线罩，高速互连结构、电真空器件，研究目标特性和系统/部件的电磁兼容/电磁干扰特性，从而降低设计成本，减少设计周期，增强竞争力。
HFSS的入门操作
软件界面
Project Manager
Property
Modeler Manager
Message Manager
绘图界面
Process
视图工具栏 建模工具栏 模型编辑工具栏
工具栏
设计实例——WiFi微带天线
1.建立模型 2.设置边界和激励 3.设置求解条件，并执行仿真 4.生成结果
2.20
XY Plot 1
2.40
Freq [GHz]
2.60
HFSSDesign1 ANSOFT
Curve Inf o
dB(S(1,1)) Setup1 : Sw eep
2.80
3.00
流程回顾
1.建立模型 2.设置边界和激励 3.设置求解条件，并执行仿真 4.生成结果
作业
• 查看3mm矩形波导的场分布，波导长为4个波长，工作频率10GHz， 终端短路和开路两种情况
• 积分线的两个点确定好以后将回到lumped port的设置窗口，此时intergration line下面应该显示 defined，剩下的步骤选下一步或确定即可，积分线相当于告诉软件哪里是零电势，以及电场的 方向。
设置空气边界 Draw box-》第一个点（-40，-40，-40）
设置激励（相当于接上接头）
• 绘制一个连接正面微带线以及背面接地板的矩形。
• 首先将绘制坐标系选为zx，然后按下图绘制一个小矩形等效馈电接口
• Draw Rectangle: 第一个点（28.5,0,0）
•
第二个点（3,0，-1.6）
• 选中该矩形rectangle5，
• 右键菜单-》Assign excitation-》lump port-》默认输入阻抗50欧姆下一步-》点击integration line的 none，选new line，此时进入绘图界面画积分线，第一个点选端口矩形rectangle5与接地板相连 的边的中点，即（30,0，-1.6）第二个点选端口矩形rectangle5与微带线相连的边的中点，相对 坐标为（0,0,1.6）。
hfss9操作指南中文版
按同样的画圆柱的方法画出盘、调谐螺杆谐振杆内孔
现在我们只需要将谐 振杆和盘联合在一 起，再减去内孔就 可以了。
hfss9操作指南中文版
看看现在的项目管理树形栏，在 这里我们可以进行几合体的 操作、定义材料等。
材料
各个几何体
按住ctrl选中代表 谐振杆和盘的两 个几何体，发现 几何体操作 图标 变亮按下合并盘 和谐振杆结合为 一体；同理可以 再减去代表内孔 的圆柱体，树形 栏又发生变化，
hfss9操作指南中文版
•强大的场计算器 现有的场计算器具有复数算法、三角法功能，面积分和体积分，曲线的切线 计算和任意曲面的法线计算。功能强大的计算器使用户可直接操纵场来计算 功率耗散、存储能量和空腔Q值。与其他所有接口界面一样，后处理器中亦 具有宏记录/文本及在线帮助。
•最优设计解决方案 ANSOFTHFSS支持强大的具有记录和重放功能的宏语言。这使得用户可将 其设计过程自动化和完成包括参数化分析、优化、设计研究等的先进仿真。
各项设置好后，可以在list中看到你所设定的模型、边界、激励源、 网格设定，求解设定，并在其中对其进行编辑。可以点击 validate来验证设置的各项是否有误。
hfss9操作指南中文版
最后我们对模型进行求解，可以得到谐振频率。如果前面做图的时候我 们已经把各个尺寸坐标设置为参数的话，那现在可以方便的在Design properties里面方便的修改参数，来达到产品所要求的频率
hfss9操作指南中文版
求解条件设置与
求解
8.0类似
设置sweep hfss9操作指南中文版
运算结果
Creat Report看S参数
hfss9操作指南中文版
谐振频率和损耗一目了 然，双击坐标轴或曲线， 或者点右键可以看到一
