动力锂离子电池组的设计与应用
锂离子电池的应用﹑研究及发展ppt
定性能的材料，以满足各种需求。
02
电池管理系统
研发更智能、高效的电池管理系统，实现对电池的实时监控、预警和
维护。这有助于提高锂离子电池的使用寿命和安全性，同时降低使用
成本。
03
多样化应用场景
拓展锂离子电池的应用领域，如储能、航空航天、医疗设备等。通过
多样化应用场景的探索，为锂离子电池的发展提供更广阔的空间。
2
到了1991年，索尼公司成功开发出了商业化的 锂离子电池，并一直沿用至今。
3
近年来，随着电动汽车、移动设备等领域的快 速发展，锂离子电池的需求不断增加，同时其 技术也在不断升级和完善。
锂离子电池工作原理
01
锂离子电池是一种二次电池，它以锂离子作为电荷载体，利用 锂离子在正负极之间的迁移实现电能的储存和释放。
循环寿命问题
锂离子电池的循环寿命相对较短，影响了其在一些需要 长时间使用和储存的领域的应用。因此，提高锂离子电 池的循环寿命是面临的另一个重要挑战。
安全问题
近年来，锂离子电池的安全事故时有发生，对人们的生 命财产安全构成威胁。因此，提高锂离子电池的安全性 能也是当前面临的一个重要挑战。
05
未来展望与总结
工业储能
工业使用的储能设备，用于平衡电 力系统、可再生能源接入等。
其他领域
航空航天
锂离子电池也开始在航空航天领域得到应用，例如用于无人机、 航空电子设备等。
军事领域
锂离子电池因其体积小、能量密度高等特点，也开始在军事领域 得到应用，例如用于无人潜航器、电子战系统等。
电力工具
锂离子电池因其高能量密度和长寿命等特点，也开始在电力工具 领域得到应用，例如用
提高能量密度
探索新型正极材料
锂离子电池的发展和应用

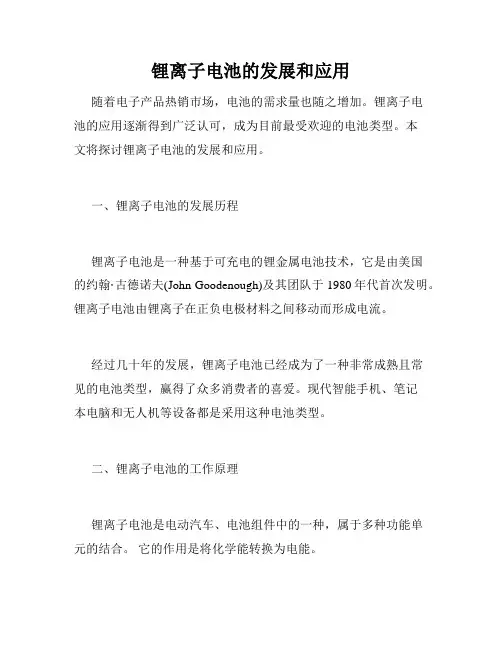

锂离子电池的发展和应用随着电子产品热销市场，电池的需求量也随之增加。
锂离子电池的应用逐渐得到广泛认可，成为目前最受欢迎的电池类型。
本文将探讨锂离子电池的发展和应用。
一、锂离子电池的发展历程锂离子电池是一种基于可充电的锂金属电池技术，它是由美国的约翰·古德诺夫(John Goodenough)及其团队于1980年代首次发明。
锂离子电池由锂离子在正负电极材料之间移动而形成电流。
经过几十年的发展，锂离子电池已经成为了一种非常成熟且常见的电池类型，赢得了众多消费者的喜爱。
现代智能手机、笔记本电脑和无人机等设备都是采用这种电池类型。
二、锂离子电池的工作原理锂离子电池是电动汽车、电池组件中的一种，属于多种功能单元的结合。
它的作用是将化学能转换为电能。
锂离子电池的工作原理很简单。
电池的两端由电极材料组成，最常见的是锂钴氧化物或锂铁磷酸盐。
这些材料被放置在一个非易燃的电介质中，称为电解质。
锂离子电池的原理是将锂离子通过电解质从一个电极转移到另一个电极。
电流在电池外部流动，使电子在电路中流动，即电池正电极向电池负电极传输。
由于锂离子电池每个电池单元的电压为3.7 V，所以多个电池单元可以并联在一起，从而形成更大电压的电池组件。
三、锂离子电池的应用由于锂离子电池比传统的碱性电池更加可靠、稳定和耐用，因此它们已成为一种广泛使用的电源选择。
1. 智能手机和平板电脑。
智能手机和平板电脑是现代人们非常依赖的产品。
从iPhone到iPads, 锂离子电池技术是这些设备的动力来源。
2. 电动汽车和混合动力汽车当谈到电动汽车时，很多人可能第一时间想到的就是特斯拉。
特斯拉采用了先进的锂离子电池技术，它大幅度提高了电动汽车的性能和驾驶范围。
锂离子电池不仅可以用于电动汽车，还可以用于混合动力汽车的动力储藏器。
3. 飞行器和船舶锂离子电池也是飞行器和船舶的优选电池措施。
电动无人机、水下机器人和潜水装备，都采用了锂离子电池技术。

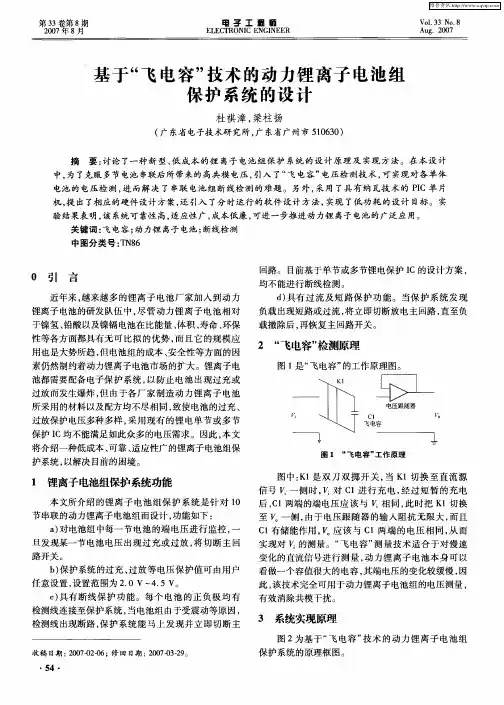

基于＂飞电容＂技术的动力锂离子电池组保护系统的设计
ｂ 保 护 系统 的过 充 、 放等 电压保 护 值 可 由用 户 ） 过 任意设 置 ， 设置 范 围为 ２０Ｖ～ ． ． ４ ５Ｖ。 ｃ 具有 断线 保 护 功 能 。每个 电池 的 正 负 极 均 有 ） 检测线连 接至保 护 系统 ， 电池 组 由于受震 动等原 因 ， 当 检测线 出现 断路 ， 护 系统 能 马上 发 现并 立 即切 断 主 保
锂离子电池的研发队伍 中， 尽管动力锂离子电池相对
于镍氢 、 铅酸 以及镍镉 电池 在 比能量 、 积 、 命 、 体 寿 环保 性 等各方 面都 具有无 可 比拟 的优 势 ， 且 它 的规 模应 而 用也是 大势所 趋 ， 电池组 的成本 、 但 安全 性等 方面 的因 素仍然 制约着 动力锂 离子 电池市 场 的扩大 。锂离子 电 池都需要 配备 电子保 护 系 统 ， 防止 电池 出 现过 充或 以 过 放而 发生爆炸 ， 由于各 厂 家 制造 动 力 锂离 子 电池 但 所 采用 的材料 以及 配方 均不 尽相 同 ， 致使 电池 的过充 、 过放保 护 电压 多种 多样 ， 用 现 有 的锂 电单节 或 多节 采
机 ， 出了相应 的硬件 设计 方案 ， 引入 了分 时运行 的软件 设计 方 法 ， 提 还 实现 了低 功 耗 的 设计 目标 。 实
验结果表明， 系统可靠性高， 该 适应性广， 成本低廉 ， 可进一步推进动力锂 离子电池的广泛应用。
关键 词 ： 电容 ； 力锂 离子 电池 ； 飞 动 断线检 测
维普资讯
第 ３ 卷第 ８ ３ 期
２０ ０７年 ８月
电 子 工 叠 师
ＥＬＥＣ ｎ ０ＮＩ Ｃ ＥＮＧＩ ＮＥＥＲ
Ｖ １３ ． ０ ． ３ Ｎｏ ８ Ａｕｇ ２ ０ ． ０７
锂离子电池的研究与应用

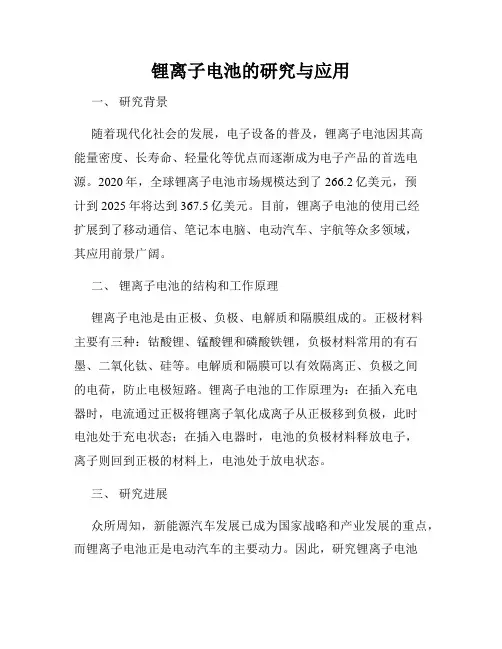

锂离子电池的研究与应用一、研究背景随着现代化社会的发展，电子设备的普及，锂离子电池因其高能量密度、长寿命、轻量化等优点而逐渐成为电子产品的首选电源。
2020年，全球锂离子电池市场规模达到了266.2亿美元，预计到2025年将达到367.5亿美元。
目前，锂离子电池的使用已经扩展到了移动通信、笔记本电脑、电动汽车、宇航等众多领域，其应用前景广阔。
二、锂离子电池的结构和工作原理锂离子电池是由正极、负极、电解质和隔膜组成的。
正极材料主要有三种：钴酸锂、锰酸锂和磷酸铁锂，负极材料常用的有石墨、二氧化钛、硅等。
电解质和隔膜可以有效隔离正、负极之间的电荷，防止电极短路。
锂离子电池的工作原理为：在插入充电器时，电流通过正极将锂离子氧化成离子从正极移到负极，此时电池处于充电状态；在插入电器时，电池的负极材料释放电子，离子则回到正极的材料上，电池处于放电状态。
三、研究进展众所周知，新能源汽车发展已成为国家战略和产业发展的重点，而锂离子电池正是电动汽车的主要动力。
因此，研究锂离子电池的性能提升和应用拓展具有重要的战略意义。
目前，研究主要集中在以下几个方面：1. 正、负极材料的研究正、负极材料是锂离子电池的重要组成部分，其性质直接影响了电池的性能。
目前，主流的正极材料是锰酸锂、钴酸锂和磷酸铁锂，锰酸锂电池的安全性能高，但能量密度较低；钴酸锂电池的能量密度高，但价格昂贵且存在安全隐患；磷酸铁锂电池的安全性能好且价格低廉，但能量密度相对较低。
负极材料目前常用的是石墨，但石墨存在容易发生锂离子入侵而导致反应的缺陷。
因此，针对以上问题，研究人员正在寻求新的正、负极材料。
2. 电解质的研究电解质是锂离子电池的核心部分，其性质直接影响了电池的性能。
传统电解质多为有机电解质，但其易燃易爆，存在安全隐患。
因此，研究人员正在寻求新的、更加安全的电解质，其中固态电解质备受关注。
3. 结构设计的研究锂离子电池结构的改进也是提高其性能的重要途径。
锂离子电池的应用详解
• • • •

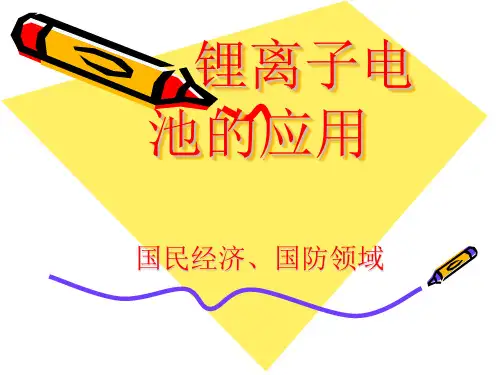

随着“老一代”可充电池(如Cd/Ni)的逐步 淘汰,新兴的锂离子电池在性能上不断 提高以及成本的不断降低,可进一步推动 便携式电器产业、
• EV(HEV)产业的发展和在军事装备应 用中的扩展。可以断定,锂离子电池必 将成为所有可充电池中的佼佼者！
The end
• EV车的应用
• 呼唤采用“绿色”电池为动力的EV车。为此,世 界各先进国家如美国、日本、德国、法国等积极 开展了车的研究试制工作。美国早在90年代 初就成立了“先进电池联合会(US-ABC)”负责 为EV车提供电池。
• • • •
为扶持EV车用电池(主要是锂离子 电池)的研制,先后投资2.6亿美元, 其中向美国SAFT公司投资1180 万美元,用以开发锂离子电池,向加拿大魁北克公 司投入8500万美元,用以开发锂离子电池和锂聚 合物电池;另外,还向美国Duracell及其合作伙伴 德国Varta公司投入了1450万美元,开发以 LiMn2O4为正极的锂离子动力电池。日本政府 投资了1亿美元,并制定了一项叫做LIBES的计划, 开发用于EV车。
•
• 下表1是40 A· h的超高倍率全烧结式镉镍电池和 40 A· h锂离子电池性能比较表。
• DC 600 V客车电池系统采用锂离子电池， 由独立的25.6 V/40A· h锂离子电池模块 串并联组成110 V/120A· h电池组。图表 数据数据计算：同容量锂离子电池的质量、 体积只有镉镍电池的1/3左右；低温不同 倍率放电性能，锂离子电池大大优于镉镍 电池；锂离子电池充电不需要温度补偿等 优点得到社会的关注和研究！• 锂离子电池在铁路客车上的应用研究；苑丰彪，杨君 （唐山轨道客车有限责任公司研发中心, 河北唐山）
德固赛正致力于开发新材料以应用于锂离子电池 生产，从而使起动电池仅重2.5千克。目前，这 一新型电池已在标准严苛的赛车场上亮相，应用 于英国莲花汽车公司的新一代莲花赛车上
锂离子电池的优化与应用前景
锂离子电池的优化与应用前景锂离子电池是目前最常见的可充电电池，用途广泛。
它们为电动汽车提供动力，并为我们的手机、电脑和其他便携设备提供了电力。
但是，随着环保和能源问题的日益凸显，锂离子电池的开发和改进变得至关重要。
本文将探讨锂离子电池的优化和未来的应用前景。
第一部分：电池的基础知识在深入研究锂离子电池之前，我们需要了解一些关于电池的基础知识。
电池由正极、负极和电解质组成。
电子从正极流出并穿过灭菌器，最终到达负极。
这个过程中，电子通过一个外部电路，在电化学反应中移动了正负极间的离子，产生了电流。
锂离子电池中，锂离子从正极向负极移动以进行充电，并从负极向正极移动以进行放电。
在这个过程中，锂离子穿过电解质和隔膜，以达到正负极之间的目的。
第二部分：优化锂离子电池锂离子电池具有一些不足之处，例如充电时间长、能量密度低、使用寿命有限等。
为了应对这些问题，研究人员正在提出一些改进措施。
1.材料电池的正负极材料对其性能有很大影响。
目前，研究人员越来越多地将三维结构材料应用于电极中，这种材料具有更高的能量密度和更快的充放电速度。
同时，研究人员还在探索新的材料，以提高电池的能量密度和使用寿命。
2.电解质电解质是电池中的一个非常重要的组成部分。
它通常是无机盐或聚合物，并且直接影响着电池的能量密度、稳定性和使用寿命。
目前，研究人员正在探索新的电解质材料，以提高电池的性能和稳定性。
3.电池组成和设计除了材料和电解质外，电池的组成和设计也非常重要。
研究人员正在开发更小、更轻和更安全的电池，同时减少组件间的电池内阻，以提高电池的效率和性能。
第三部分：锂离子电池的应用前景锂离子电池的应用前景非常广阔。
以下是一些未来的应用领域。
1.电动汽车随着消费者对环保和节能的需求增加，电动汽车变得越来越受欢迎。
随着锂离子电池技术的发展，电动汽车的续航里程和性能水平也在稳步提高。
2.能源储存随着可再生能源如太阳能和风能的增加，储存这些能源变得越来越重要。
详解动力电池组均衡设计原理及意义
详解动力电池组均衡设计原理及意义2011-12-0619:51:36来源：互联网分享到：标签：电池组剩余电量平衡算法引言随着电池作为电源使用而日益受到欢迎，又出现了一种同样强劲的需求，即最大限度地延长电池的使用寿命。
电池不平衡（即组成一个电池组的各节电池的充电状态失配）在大型锂离子电池组中是个问题，这个问题是由制造工艺、工作条件和电池老化的差异造成的。
不平衡可能降低电池组的总容量，并有可能损坏电池组。
不平衡使电池从充电状态到放电状态都无法跟踪，而且如果没有密切监视，可能导致电池过度充电或过度放电，这将永久性地损坏电池。
电池制造商按照容量和内部电阻对混合电动型汽车以及电动型汽车电池组中使用的电池进行分类，以在交付给客户的特定批次中，减少电池之间的差异。
然后，再仔细挑选电池来构成汽车电池组，以改善电池组中每两节电池之间的匹配。
理论上，这应该能防止电池组中产生大量的不平衡，但是尽管如此，普遍的共识是，当构成大型电池组时，既需要电池监视、又需要电池平衡，以在电池组寿命期内保持大的电池容量。
要理解平衡的重要性，第一步是利用两个相同的电池组来评估两种基本的电池管理策略。
该测试将探究，在电池寿命期内，电池组的总容量是怎样受到影响的。
为了评估这两种策略，要设计一个电池监视系统（BMS）。
该电池监视系统由3个部分组成：监视硬件、平衡硬件和控制器。
用在测试中的电池监视系统能监视电池电压和电池负载电流、平衡电池，并能控制电池与负载及电池充电器的连接。
监视硬件一个简单的电池监视器和平衡系统如图1所示。
该电池监视系统的硬件是围绕高度集成的LTC6803-1多节电池监视IC设计的。
每个LTC6803-1能测量多达12节电池，并允许以可连接多个IC的串行菊花链形式连接，从而使一个系统能通过一个串行端口监视超过100个电池。
当设计一个电池监视系统时，某些规范应当给以特殊考虑，首先是电池电压准确度。
当试图决定单个电池的充电状态时，电池电压的准确度至关重要，而且一节电池能否在接近工作极限的条件下工作，电池电压的准确度是限制因素之一。
锂离子动力电池及其在汽车上的应用
锂离子动力电池的性能
1.充放电特性 锂离子电池充电从安全、可靠及兼顾充电效率等 方面考虑，通常采用两段式充电方法。第一阶段 为恒流限压，第二阶段为恒压限流。锂离子电池 充电的最高限压值根据正极材料不同而有一定的 差别。锂离子电池基本充放电电压曲线如图5-7 所示。图中曲线采用的充放电电流均为0.3C。
图5-2层状LiCoO2的结构示意图
Mn元素含量丰富，价格便宜，毒性远小于过渡 金属Co、Ni等。主要缺点是电极的循环容量容 易迅速衰减，原因主要有：
①LiMn2O4的正八面体空 隙发生变化产生四方畸变 ②LiMn204中的锰易溶解于 电解液中而造成流失 ③电极极化引起内阻增大
图5-3尖晶石型结构与层状结构对比示意图
(1)充电特性的影响因素 1)充电电流对充电特性的影响。
额定容量100A· h，SOC=40％，恒温20℃ 不同充电率充电，参数结果:
电流/A h 充 入 30A · h 恒流 充入容 充 入 能 充入 30A· 时间/s 量/A· h 量W/h 时间/s 电流/A 20/(0.2C) 3900 21.67 90.85 5763 14.24 30/(0.3C) 2420 40/(0.4C) 729 50/(0.5C) 700 60/(0.6C) 237 80/(0.8C) 32 20.17 8.11 9.8 3.97 0.74 84.93 34.482 41.68 16.96 3.133 4754 4528 3940 3212 3129 15.53 13.87 14.94 16.16 14.15
3)充电温度对充电特性的影响 不同环境温度，额定容量200Ah，恒流限压充 电，充电电流下限为1A的充电结果：
随环境温度降低，电池的可充入容量明显降低， 而充电时间明显增加。
锂离子电池的原理与应用
锂离子电池的原理与应用
汇报人：XX
目录
01 02 03 04 05 06
添加目录项标题 锂离子电池的工作原理 锂离子电池的种类与特点 锂离子电池的应用领域 锂离子电池的安全使用与维护 锂离子电池的发展趋势与挑战
01
添加目录项标题
02
锂离子电池的工作原理
正负极材料
正极材料：常 用的有钴酸锂、 镍酸锂、锰酸
特点：方形锂离子电池具有高能量密度、长寿命、快速充电等优点，广泛应用于手机、 平板电脑、笔记本电脑等电子产品。
工作原理：方形锂离子电池通过锂离子在正负极之间的移动来储存和释放能量，从而实 现电能的储存和释放。
应用领域：除了在电子产品领域广泛应用外，方形锂离子电池还应用于电动汽车、混合 动力汽车等领域。
遵循制造商的 推荐，使用专 用的电池充电
器进行充电
常见故障与处理方法
电池漏液：检查电池外壳， 更换破损电池
电池膨胀：停止充电，更换 电池
电池短路：检查电路连接， 更换损坏元件
电池容量降低：检查充电方 式，更换老化电池
06
锂离子电池的发展趋势与挑战
高能量密度电池的研究进展
锂硫电池：具有高能量密度，是下一代电池的有力候选者 锂氧电池：理论上具有极高的能量密度，但存在稳定性问题 固态电池：具有高能量密度和安全性，是未来电池的重要方向 锂金属电池：锂金属具有高理论能量密度，但循环寿命有待提高
添加标题 添加标题 添加标题 添加标题
充电时，正极上的电子通过外部电路传递到负极，锂离子从正极穿过电解质迁移到负极； 放电时，电子从负极通过外电路传递到正极，锂离子从负极穿过电解质迁移到正极。
充电过程中，正极上的电子通过外部电路传递到负极，同时锂离子从正极穿过电解质迁移到负 极，嵌入到负极活性物质中；放电过程中，电子从负极通过外电路传递到正极，同时锂离子从 负极穿过电解质迁移到正极，从正极活性物质中脱出。
锂离子电池应用与组配
要 也 是 以这 两 种 电池 来 进 行 讨 论 的 。
和 地 方 经 济 的融 合 发展 。 其 一 是 通 过 民用 部 门广 泛 参 与军 析 ， 对 陕 西 军 民融 合 的 特 性 进 行 梳 理 ， 结合其 特点提 出 了 品科研 生产 ， 延 伸 民 用部 门 的 产 业 链 ， 来 扩 展 民 用部 门 的 相关发展策略 ， 对陕西军民融合发展有着 重大的理论指导
Ａｂ ｓ ｔ ｒ ａ ｃ ｔ ：Ｗ ｉ ｔ ｈ ｔ ｈ ｅ ｅ ｎ ｈ ａ ｎ ｃ ｅ ｍｅ ｎ ｔ ｏ ｆ ｅ ｎ ｖ ｉ ｒ ｏ ｎ ｍｅ ｎ ｔ ａ ｌ ａ ｗ ａ ｒ ｅ ｎ ｅ ｓ ｓ ， ｌ ｏ ｎ ｇ — ｓ ｔ ｉ ｒ ｎ ｇ ｌ ｉ ｈｉ ｔ ｕ ｍ－ ｉ ｏ ｎ ｂ ａ ｔ ｔ ｅ ｒ ｙ ｉ ｓ ｗ ｉ ｄ ｅ ｌ ｙ ｕ ｓ ｅ ｄ ．Ｄｕ ｅ ｔ ｏ ｈｅ ｔ ｃ ｏ ｎ ｓ ｉ ｓ ｔ ｅ ｎ ｃ ｙ ｐ ｒ ｏ ｂ ｌ ｅ ｍ ｏ ｆ ｅ ｌ ｅ ｃ ｔ ｒ ｏ ｃ ｈ ｅ ｍｉ ｃ ａ ｌ ｐ ｏｄ ｒ ｕ ｃ ｔ ，ｔ ｈ ｅ ｄ ｉ ｓ ｔ ｒ ｉ ｂ ｕ ｔ ｉ ｏ ｎ ｔ ｅ ｃ ｈ ｎ ｏ ｌ ｏ ｇ ｙ ｏ ｆ ｌ ｉ ｔ ｈ ｉ ｕ ｍ－ ｉ ｏ ｎ ｂ ａ ｔ ｔ ｅ ｙ ｂ ｒ ｅ ｃ ｏ ｍｅ ｓ ａ ｎ ｉ ｍｐ ｏ ｒ ｔ ａ ｎ ｔ ｐ ａ ｒ ｔ ｏ ｆ ａ ｆ ｆ ｅ ｃ ｔ ｉ ｎ ｇ ｂ ａ ｔ ｔ ｅ ｒ ｙ ｐ ｅ ｒ ｆ ｏ ｒ ｍａ ｎ ｃ ｅ ．Ａｐ ｐ ｒ ｏ ｐ ｉａ ｒ ｔ ｅ ｄ ｉ ｓ ｔ ｒ ｉ ｂ ｕ ｔ ｉ ｏ ｎ ｓ ｔ ｒ ａ ｔ ｅ ｇ ｙ ｗｉ ｌ ｌ ａ ｓ ｍｕ ｃ ｈ ａ ｓ ｐ ｏ ｓ ｓ ｉ ｂ ｌ ｅ ｐ ｌ ａ ｙ ｏ ｕ ｔ ｈｅ ｔ ａ ｄ ｖ ａ ｎ ｔ ａ ｇ ｅ ｓ ｏ ｆ ｌ ｉ ｔ ｈ ｉ ｕ ｍ－ ｉ ｏ ｎ ｂ ａ ｔ ｔ ｅ ｉ ｒ ｅ ｓ ，ａ ｎ ｄ ｍａ ｋ ｅ ｔ ｈ ｅ
锂离子动力电池设计步骤及要求
锂离子动力电池设计介绍摘要：本文简要介绍了锂离子动力电池设计的基本原则、设计要求、评价锂离子动力电池性能的主要指标和锂离子动力电池设计的基本步骤，并结合 8Ah锰酸锂动力电池的设计实例，详细介绍了锂离子动力电池设计过程中各主要参数的确定方法、计算过程以及设计过程中相关细节的注意事项，结合本公司实际生产能力和生产设备的实际工况，确定了正负极极片分段的设计思路，将正负极极片分别分为四段，卷成两个电芯，采用内部并联的方式与电池的极柱链接，成功的解决了生产中极片过长极片不易加工和卷绕不易对齐的难题，为动力电池的设计提供重要的参考依据。
1 锂离子动力电池的设计基础1.1 动力电池设计的基本原则动力电池设计，就是根据用电设备的要求，为设备提供工作电源或动力电源。
因此，动力电池设计首先必须根据用电设备需要及电池的特性，确定电池的电极、电解液、隔膜、外壳以及其他部件的参数，对工艺参数进行优化，并将它们组成有一定规格和指标(如电压、容量、体积和重量等)的电池组。
动力电池设计是否合理，关系到电池的使用性能，必须尽可能使其达到设计最优化。
1.2 动力电池的设计要求动力电池设计时，必须了解用电设备具对电池性能指标及电池使用条件，一般应考虑以下几个方面：1电池工作电压；2电池工作电流，即正常放电电流和峰值电流；3电池工作时间，包括连续放电时间、使用期限或循环寿命；4电池工作环境，包括电池工作环境及环境温度；5电池最大允许体积；锂离子动力电池由于其具有优良的性能，使用范围越来越广，有时要应用于一些特殊场合，因而还有一些特殊要求，如耐冲击、振动、耐高低温、低气压等。
在考虑上述基本要求时，同时还应考虑材料来源、电池特性的决定因素、电池性能、电池制造工艺、技术经济分析和环境温度。
1.3 评价动力电池性能的主要指标动力电池性能一般通过以下几个方面来评价：1容量。
电池容量是指在一定放电条件下，可以从电池获得的电量，即电流对时间的积分，一般用Ah表示，它直接影响电池的最大工作电流和工作时间。
锂离子电池及其在动力电池中的应用
2，隔膜
3，电解液
4，负极
正极材料 Advantages
High Capacity. 200 mAh/g High Voltage, 3.8 Volts Slow Electrolyte Reaction Established Performance. Excellent high rate High Capacity,180 mAh/g High Voltage, 3.8 Volts Lowest Cost Excellent High Rate High Voltage, 3.7 Volts No resource limitation Excellent High Rate. No resource limitation Low Electrolyte Reactivity
负极
电池
6C + xLi+ + xe Li xC6
6C + LiCoO2 Li xC6 + Li1- xCoO2
锂离子电池工作原理
在锂离子电池的充放电过程中，锂离子处于从正 极 → 负极 → 正极的运动状态。
锂电池的特点
锂离子电池：高比能量、长循环寿命、较宽的工作温 度范围、无污染、高可靠性等优点。 不同电池性能比较
LiNi0.80Co0.15Al0.05O2
LiMn2O4
LiFe(Nb,Mg)PO4
负极材料 Advantages
Very long cycle life Excellent high rate
Very long cycle life Excellent high rate Lithium Titanate
Disadvantages
1.6 volts vs. Li Lower energy Low capacity High first cycle loss More expensive Hard carbon
锂离子电池的制造与应用
锂离子电池的制造与应用锂离子电池是一种非常常见的电池类型，它广泛应用于我们生活中的各种设备中。
从智能手机、平板电脑到电动汽车，锂离子电池的广泛应用已经成为了当今社会中不可或缺的部分。
本文将探讨锂离子电池的制造和应用，并介绍当前的发展趋势和挑战。
一、锂离子电池的制造锂离子电池的制造是一个复杂的过程，需要多个工序。
在这里，我们将介绍主要的三个过程：电极制造、电池组装和充电测试。
1. 电极制造电极是锂离子电池的重要组成部分，它的制造需要使用多种材料。
标准的电极通常由两部分组成：正极和负极。
正极由锂钴酸、锂铁酸或锂镍酸组成，而负极通常由石墨、硅或锂钛酸锂等材料制成。
在制造电极的过程中，需要将正极和负极分别运用到一定的基材上，然后通过涂布、覆铜和压片等过程进行组装。
这样可以确保电极具有所需的强度和可靠性。
2. 电池组装在电极制造完成之后，需要将电极放置在锂离子电池的外壳中进行组装。
在这个过程中，需要考虑到电池的卡口、保护电路以及其他必要组成部分。
将电极组装到电池外壳中需要特别小心，确保电极之间的距离尽可能大。
这样做可以降低短路的风险，并保证电池更加安全。
3. 充电测试充电测试是制造出质量上乘的锂离子电池的必要步骤。
在这个过程中，需要检查电池是否具有所需的充电水平，并且需要确保电池能够在不受损害的情况下持续工作。
充电测试包括持续性测试和环境测试等多种测试模式。
在持续性测试中，需要将电池放置在特定的环境中进行循环充电，并记录电池在整个过程中的性能。
在环境测试中，需要将电池放置在不同的环境下进行测试，以了解电池在不同温度和湿度条件下的性能表现。
二、锂离子电池的应用锂离子电池是当今最常用的电池之一，它广泛应用于我们的生活和工作中，包括手机、平板电脑、数码相机、电子书、笔记本电脑等消费电子设备。
与此同时，锂离子电池还在其它领域热门应用，如电动汽车、电池储能和太阳能电池板等。
1. 消费电子设备消费电子设备是锂离子电池的主要应用领域。
锂离子电池的工作原理与应用
锂离子电池的工作原理与应用锂离子电池是一种常见的可充电电池，广泛应用于移动通讯设备、电动工具、电动车辆和储能系统等领域。
它的工作原理基于锂离子在正负极材料之间的反复迁移，同时伴随着电池充放电过程中化学反应的进行。
一、工作原理锂离子电池由正极、负极、电解质和隔膜组成。
其中正极材料通常采用氧化锂化合物，如LiCoO2、LiFePO4。
负极材料一般是石墨。
电解质常用有机溶剂和盐类组成，如聚合物电解质和锂盐。
隔膜则用于阻止正负极直接接触。
充电过程中，锂离子从正极材料中脱嵌，通过电解质和隔膜迁移到负极材料中嵌入。
此时，电池处于储存电能的状态。
放电过程中，锂离子从负极材料中脱嵌，通过电解质和隔膜迁移到正极材料中嵌入。
这个过程中，电能被释放出来供给外部设备使用。
锂离子的迁移是通过电解质中的离子导电完成的。
正极和负极材料的化学反应则是在电池两极之间进行的。
充电时，正极材料发生氧化反应，负极材料发生还原反应。
放电时，正极材料发生还原反应，负极材料发生氧化反应。
这些反应使得电池在充放电过程中保持平衡。
二、应用领域锂离子电池具有容量大、体积小、重量轻、充电周期长等特点，因此在各个领域都有广泛应用。
1. 移动通讯设备：智能手机、平板电脑等移动设备使用锂离子电池作为电源。
其高能量密度和长充电周期满足了用户对于长时间使用的需求。
2. 电动车辆：电动汽车和混合动力车辆采用锂离子电池作为动力源，具有高效能、低污染的特点。
锂离子电池的使用也促进了电动交通工具的发展。
3. 电动工具：无线电钻、无线吸尘器等电动工具使用锂离子电池提供动力，其高能量密度和便携性使得电动工具更加方便实用。
4. 储能系统：随着可再生能源的发展，储能系统需求量也在增加。
光伏发电、风能发电等可再生能源通过锂离子电池储存，可以在需要时释放电能，提供给电网或独立电力系统使用。
锂离子电池的工作原理和应用广泛，但也存在一些问题，如容量衰减、安全性等方面的挑战。
因此，在未来的研究中，需进一步改进锂离子电池的性能，以满足不断增长的市场需求。
锂离子电池的应用
03
锂离子电池在电动汽车中应 用
纯电动汽车（BEV）
动力电池
锂离子电池作为纯电动汽车的唯一动力源，提供行驶所需的电能。
能量密度
锂离子电池具有较高的能量密度，使得纯电动汽车在续航里程和性能上得到显著提升。
快充技术
先进的锂离子电池支持快速充电技术，大大缩短了充电时间，提高了纯电动汽车的使用便利性。
混合动力汽车（HEV/PHEV）
航空航天器电源系统
卫星电源
锂离子电池因其高能量密度和长寿命，成为卫星电源系统的理想 选择。
载人航天器
在载人航天器中，锂离子电池用于提供可靠的电力支持，确保航天 器的正常运行和宇航员的安全。
火箭发射
锂离子电池的高能量密度和快速充电能力使其成为火箭发射过程中 的重要动力源。
导弹、鱼雷等水下兵器
1 2 3
优缺点分析
优点
高能量密度、长循环寿命、无记忆效应、环保等。
缺点
成本高、安全性有待提高（如过充、过放、高温等条件下可能引发燃烧或爆炸）、对使用环境要求较 高（如需要控制温度和湿度等）。
02
锂离子电池在移动设备中应 用
手机、平板电脑等便携设备
1 2
3
续航能力提升
锂离子电池的高能量密度使得手机、平板电脑等便携设备具 有更长的续航时间，满足用户日常使用需求。
05
锂离子电池在军事和航空航 天中应用
军事装备及武器系统
便携式电子设备
锂离子电池为军用笔记本电脑、通信设备等提供 持久稳定的电力支持。
无人作战系统
在无人机、无人车等无人作战系统中，锂离子电 池因其高能量密度和长循环寿命而被广泛应用。
武器系统
锂离子电池被用作导弹、鱼雷等武器的动力源， 提供高能量输出和快速充电能力。
新型动力电池的设计和性能分析
新型动力电池的设计和性能分析一、引言近年来，新型动力电池得到了广泛的关注和研究。
与传统的镍氢电池和锂离子电池相比，新型动力电池具有更高的能量密度、更长的寿命和更好的安全性。
本文将从新型动力电池的设计和性能分析两个方面进行论述。
二、新型动力电池的设计新型动力电池的设计是制造商决定其性能的重要因素之一。
目前，主要的动力电池设计包括磷酸铁锂电池、磷酸铁钾电池和锂钴酸二次电池等。
1.磷酸铁锂电池磷酸铁锂电池是一种新型的动力电池，其正极材料采用磷酸铁锂，负极材料采用石墨，电解液采用有机溶剂。
相对于镍氢电池和锂离子电池，磷酸铁锂电池具有更高的能量密度和更好的安全性，能够满足高功率应用的需求。
但是，由于正极材料和电解液的制备成本较高，目前磷酸铁锂电池在大规模应用中还存在一定的限制。
2.磷酸铁钾电池磷酸铁钾电池是一种将磷酸铁钾作为正极材料的新型动力电池，传统的磷酸铁钾电池由于正极材料与传统电解质之间的不匹配，导致其容量较小，循环寿命较短。
为了解决这一问题，磷酸铁钾电池的研究者采用了聚合物电解质来替换传统电解质。
新的聚合物电解质不仅能够匹配正极材料，还具有更好的导电性和更长的寿命。
目前，磷酸铁钾电池已经成功应用于电动汽车等领域。
3.锂钴酸二次电池锂钴酸二次电池是一种以锂钴酸为正极材料、石墨为负极材料的电池。
与其他电池相比，锂钴酸二次电池具有更高的能量密度和更长的寿命。
但是，锂钴酸二次电池由于锂钴酸的容易燃性而存在安全问题。
因此，制造商不断探索新的正极材料和电解质来提高其安全性。
三、新型动力电池的性能分析新型动力电池的性能分析是衡量其优劣的重要指标。
主要分析指标包括能量密度、功率密度、循环寿命和安全性。
1.能量密度能量密度是电池储存能量的量化指标。
新型动力电池的能量密度普遍高于传统电池。
磷酸铁锂电池的能量密度可以达到300Wh/kg以上，磷酸铁钾电池的能量密度可以达到200Wh/kg以上，锂钴酸二次电池的能量密度可以达到400Wh/kg以上。
锂离子电池的优势与不足及其在动力电池中的应用分析
锂离子电池的优势与不足及其在动力电池中的应用分析锂离子电池作为一种先进的蓄电技术，在现代社会中得到了广泛的应用，尤其在动力电池领域具有重要的地位。
本文将对锂离子电池的优势和不足进行分析，并探讨其在动力电池中的具体应用。
一、锂离子电池的优势1. 高能量密度：锂离子电池相比传统的镍氢电池和铅酸电池，具有更高的能量密度，可以存储更多的电能，从而实现更长的使用时间。
这使得锂离子电池在移动设备、电动车辆等领域具有较大的市场优势。
2. 长循环寿命：锂离子电池具有较长的循环寿命，可以进行多次充放电循环，而且在循环过程中容量衰减较小。
这使得锂离子电池可以经受较为严苛的使用条件，比如电动汽车的长时间驾驶需求。
3. 快速充电能力：锂离子电池充电速度较快，可以在短时间内完成大部分充电工作。
这对于用户来说十分便利，在短暂的时间内即可获得足够的电能储备。
4. 环保节能：锂离子电池无污染物排放，无柴油发动机噪音，具有较高的环保与节能特性。
随着环保意识的提升，锂离子电池被广泛应用于电动汽车、太阳能储能等领域。
二、锂离子电池的不足1. 安全性风险：锂离子电池在充电、放电过程中可能会因短路、过充、过放等原因引发热失控，甚至发生爆炸、火灾等安全事故。
因此，锂离子电池的使用需要高度重视安全措施，以确保用户和设备的安全。
2. 成本较高：与其他电池相比，锂离子电池的制造成本较高，虽然随着技术的进步和规模效应的发挥，其成本有所下降，但仍然对大规模商业应用产生一定影响。
3. 有限的充电次数：锂离子电池虽然具有较长的循环寿命，但终究无法避免容量衰减和寿命的限制。
当充电次数到达一定次数后，锂离子电池的性能将会逐渐下降，需要更换新电池。
三、锂离子电池在动力电池中的应用锂离子电池在动力电池领域有广泛的应用，尤其在电动汽车和混合动力汽车中表现出较大的优势。
1. 电动汽车中的应用：锂离子电池具有高能量密度和快速充电能力，可以为电动汽车提供强大的动力支持，同时充电速度快可以有效缩短充电时间，提高使用效率。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
连接可靠， 导流面积大
多方向组合 连接
防震弹片式串并联组合
方形电池组合形式
Prius车电源系统
方形电池组合形式
混合电动客车用车电源系统（Ni-MH)
软包装电池组合形式
串并联组合设计注意点
如何降低电池组合的内阻
串联容量的一致性 并联内阻的均匀性 单体电池电流的均匀性
国内与国外电池及系统设计的差别
并联电池需注意的问题
电池并联设计必须保证通过每只电池的电流
大小理论上一致。即保证并联电池的内阻基 本一致 并联电池的自放电基本一致。 并联电池容量不能差别太大。
电池串并联组合的可靠性
影响单体电池可靠性的主要因素
单体电池的可靠性与各部件的可靠性有关：
外壳（r1)、隔膜(r2)、正极组(r3)、负极组(r4)、电解液(r5)等 电池的可靠性=r1×r2×r3×r4×r5
不同结构的电池特性
结构特点比较
圆柱形
安全性 耐压性 功率性能 组合体积 组合成本 形状 散热性能 工艺性 组合特点 应用领域 安全阀双重保护，PTC 高 好 大 高 标准壳体 良好 成熟，易于自动化生产 体积大，散热表面大
方形
软包装
泄气阀 外壳保护 中 差 较好 一般 小 小 低 低 金属或塑料壳体，改 可以制作成各种 变较难 大小电池 一般 差
影响小
大容量电池
保护措施少 内部问题释放能量大，连锁反应引起周围电池故
障，安全失控
安全性随使用循环变坏
随着动力电池使用次数的增多，电池的内阻增大， 容量逐渐降低，电池性能逐渐变坏。
循环后的安全性对热扰动性敏感性更大。 电池的安全性是相对的， 一定循环次数之前的电 池安全测试是合格的，而经过一定循环次数后电池 将呈现出不安全因素。
实时均衡或放电均衡是否对电池组容量有作用
放电期间大部分时间电压差别很小，只在最后有作用；
均衡电流有限，作用不明显
混合动力应用中实时均衡可在一定程度上提高一致 性，延长维护周期
均衡的目的
均衡的目的是补充由于电池自放电等不一 致引起的电池容量的差别，电池实际容量仍 基本保持一致。
电池自身自放电引起的差别 应用中环境不一致引起的自放电差别
电池包内环境温度的差异
通常控制电池包内温差不超过5℃
5℃的差别电池之间衰减速度差别就达30%
小容量电池的特点
优点
电池表面积/体积大，散热性能好
圆柱：比表面积/体积=2*(1/h+1/r),其中，h指高度，r指半 径； 方形电池时，比表面积、体积=2*（1/a+1/b+1/c），a、b、 c分别指电池的长、宽、高） 安全系数高
缺点
大容量电池需并联应用 串并联组合设计复杂，组合成本高 串并联组合体积大，影响部分应用
电解液的能量
锂离子电池的电解液用量 6mL/AH
汽油的密度 0.71克/mL 1 克汽油 42KJ
1 克TNT 4.183KJ
1 Ah电池的电解液能量 178.9KJ 1 Ah电池的电解液能量 42.6克 TNT
20 Ah电池的电解液能量 832克 TNT
注意：该能量不具备直接爆炸条件
锂电池为何能并联？
充电为最高电压限制，并联电池电压一致
充电、放电电压单方向变化 电压限制参数受温度等外界因素影响不大
并联电池的优点
小电池并联比直接采用大电池安全性更好 小电池并联比直接采用大电池的电流通过能力强 使用过程中并联电池之间电流可以根据各电池的能 力自行分配，提高系统的综合性能 小电池并联形成的大电池，在相对电流分布、温度 分布方面更均匀，从而使系统寿命和可靠性更高。 生产加工方便：可以仅生产几种规格的小容量电池， 根据需求并联成不同的容量 设计合理，可以进行单只电池维护与更换，降低维 护成本。
如何将电池内阻等参数结合进去 放电均衡的高效果实现
电池组的寿命与单体电池寿命为何差异巨大
宏观环境的差异
实际适用环境温度与试验温度的差异 温度对寿命影响符合Arrhenius公式 dM A0e E / RT dT 20℃与21 ℃的寿命系数： f=exp（E/R（1/294-1/293））= exp[-50000/8.314（1/294-1/293）]=1.0723 ） 升高1℃，失效速度增加约7%。温度每升高10℃其 退化速度就增加1倍 电池组热管理的主要原因之一。
圆柱形电池的串并联组合形式
1、采用一种蜂窝状的结构，电池之间通过蜂窝状结构实现并 联，上、下盖板设计有正负电极及固定件。 2、螺栓、螺柱结构设计
圆柱电池组合形式
福特车电源系统（Ni-MH)
圆柱电池组合形式
焊接方式的圆柱串并联组合系统
圆柱形电池的串并联组合形式
柔性防振动串并联组合设计 密封散热结构设计
锂离子电池为何可并联应用？
锂离子电池的充电特点
电压严格限制，受温度等变动影响不大；
超出电压容易受损。 充电电压单调变化（镍氢电池充电后期 会出现电压下降现象） 充电效率高，充电过程中基本无副反应
1.6 1.55 1.5 1.45
0.1C 0.5C 1C
电压V
1.4 1.35 1.3 1.25 1.2 0 20 40 60 80 %容量 100 120 140 160
安全性结论
1、电池容量越高，贮存能量越多，安全性越差
2、ቤተ መጻሕፍቲ ባይዱ护措施
外置保护电路 内装置PTC（但会增加电池内阻） 电解液添加阻燃剂（会影响电池性能）
3、热管理的重要性
4、外部保护不能解决电池内部问题
电池设计
质量控制 PACK设计
安全性比较
小容量电池
容易实现多充保护措施(单体电池保护设计）
电池容量低，出现问题能量释放少，对周围电池
一般 一般 组合体积小，组合工 组合工艺较简单 艺简单 ，机械强度低 广泛（动力类及消费类） 动力电池 动力电池
电池结构
软包装
圆柱
方形
电池结构
代表性厂家
圆柱形产品：A123、Valance、力神、
CENS、微宏等 方形电池：星恒、雷天、洛阳天空、力神、 ATL、国轩等 软包装：中信国安、万向、双登、丰江等
相对来讲，纯电动汽车用软包装和方形电池居多， 混合电动车用圆柱和方形（金属壳体）居多。
电池组合形式
圆柱电池的并串联组合形式
最常用的方法：并排焊接
问题1：焊接的不可靠性 问题2：导电连接体局部电流密度过大 问题3：一个方向组合，叠层组合难度大 问题4：连接件的锈蚀
改装Prius车电源系统（圆柱锂离子电池）
电动汽车对电池安全性的要求
安全性是电动汽车第一指标。
电动汽车电池的使用特点： 高速移动、剧烈震动、高温工作、
快速充放电，潜在着撞击、刺伤、短路、跌落、浸水、火烧、 甚至枪击的可能性。
因此，电动汽车对动力电池的安全性要求极高，对百万分之一 的非安全概率都会造成极其严重的后果，它意味着大陆年产100 万辆新能源汽车每年都要发生多起安全事故。
单体电池可靠性不独立（并联电池有1只故障，则并联组合失效）：
方案1的可靠性
R1＝（0.99910）100＝0.366 方案2的可靠性 R2＝（0.99）100＝0.366
结论：1 串联电池数量越多，电池组可靠性越低 2 100只电池串联电池组保证0.9的可靠性，单体电池可靠性需达到0.999 3 单体电池可靠性不独立，则大电池、小电池并串联组合可靠性相同。
对锂动力电池科研、生产、使用过程：召回制度、安全隐患对 锂电池企业是致命性的打击。
安全、安全、再安全是锂动力电池永久的话题。
世界上没有绝对安全的电池
电池是能量的载体，本质上就存在不安全因素。 不同的电化学体系，不同的容量，使用工艺参数， 使用环境，使用程度，都对安全性有较大的影响。 所有的安全性均与温度有关：控制温度的重要性。 所有电池包括一次电池、各类二次电池，均存在 安全性问题
均衡电流的大小
弥补电池自放电引起的差别
假设电池自放电每月最大差别10%，电池组容量500Ah。 充电时间5~8h，均衡时间4h，每次充电后均衡完全，则：
均衡电流=（50/（30*4））=417mA
每次均衡充电满足4h，均衡电流400~500mA即可。
均衡的研究与发展
目前通常仅依靠电压或电压差别来考虑均衡
安全性本质：电池中的能量
以20Ah锂离子电池为例:
20Ah （3.6V） 72Wh 259.2KJ 1 克TNT 4.20KJ
20Ah锂离子电池的能量 61.7克TNT能量
20Ah锂离子电池仅存储的电能相当于61.7克TNT炸药的能量。 以上计算还未计电解液燃烧所含能量，及正极活性物质分解的能量。
不同组合方式的数学模型
可靠性方面
串联数学模型： 并联数学模型： 串并联数学模型： 并串联数学模型：
Rs(t ) Ri (t )
i 1
n
Rs(t ) 1 1 Ri (t )
i 1
m
Rs (t ) 1 1 Ri (t ) i 1
电池管理成本
锂电池需要管理到每只单体
先串联后并联需要增加管理系统成本
先串联后并联的电路无环流处理
单体电池具有独立可靠性的比较
组合要求：
100只电池串联 两种电池形式
1：10只10Ah电池并联成100Ah 2：100Ah单体电池
假设条件：
