柴油发电机组技术参数说明

柴油发电机组技术参数说明

柴油机***********************************************************************************************************※功率说明额定功率它适用于替代市电在变化的负载下无时间限制地供电。

对于变化的负载而言,平均每12 工作小时有一个小时可以有10%的超载能力,但每年超载运行累计不超过25 小时。

每250 工作小时变化的负载不可超过额定功率的70%,每年在100%额定功率下运行累计不可超过500 小时。

备用功率相当于在正常电源中断时运行连续发电的功率。

它适用于在建立良好电网的地区,市电断电的情况下,在变化的负载下提供备用功率。

此功率没有超载能力。

每年在100%额定功率下运行累计不可超过25小时。

每年累计运行时间不可超过200 小时,发动机最多使用80%的负载因素。

※功率修正发动机功率依据ISO3046标准大气条件,100kpa大气压,25C进气温度及30%相对温度来设定。

如果现场条件与标准条件不同,则必须按照相应的发动机功率修正程序修正发动机的输出功率。

修正程序考虑到海拔高度、相对温度和环境温度等负面影响,来降低相对于标准大气状态下的发动机最大输出功率。

若不修正,可能导致排气温度升高、排烟量增加及涡轮增压器转速升高。

※负载承受特性机组在突然加载时,发动机必须有足够的频率恢复能力。

频率下降反应主要取决于涡轮增压器的惯性,其次是燃油系统。

※冷却系统大皇冠柴油发电机组标准配置采用自带风扇闭式循环液体冷却方式。

其冷却系统循环回路包括水泵、发动机缸体与盖内的水管、节温器、节温器体与水泵间的旁通管、散热水箱、管路和软管扩机油冷却器。

对于非标准机组,如分体散热水箱型机组,水箱散热器由热交换器代替,同时还有补充水箱和远程冷却风扇等,如远程冷却风扇安装位置相对较高,还应增加过渡水箱,以防止热交换器因内压大而损坏。

※ 冷却液机组冷却液有以下三种功能:1 、提供足够的热传递能力2、防止冷却系统内金属材料锈蚀3、提供足够的防冻保护冷却液可以由水和防冻液或水和防锈液混合组成,其中,水的PH 值应在7—7.5 之间,通常建议选用纯净水。

柴油发电机组技术参数说明

柴油发电机组技术参数说明

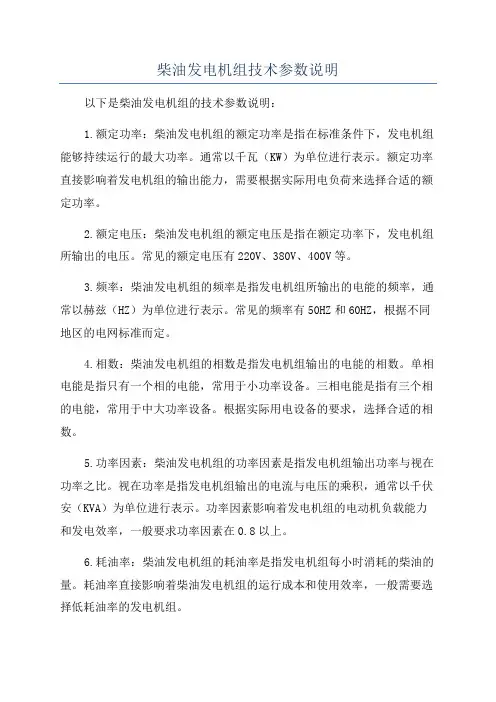

柴油发电机组技术参数说明以下是柴油发电机组的技术参数说明:1.额定功率:柴油发电机组的额定功率是指在标准条件下,发电机组能够持续运行的最大功率。

通常以千瓦(KW)为单位进行表示。

额定功率直接影响着发电机组的输出能力,需要根据实际用电负荷来选择合适的额定功率。

2.额定电压:柴油发电机组的额定电压是指在额定功率下,发电机组所输出的电压。

常见的额定电压有220V、380V、400V等。

3.频率:柴油发电机组的频率是指发电机组所输出的电能的频率,通常以赫兹(HZ)为单位进行表示。

常见的频率有50HZ和60HZ,根据不同地区的电网标准而定。

4.相数:柴油发电机组的相数是指发电机组输出的电能的相数。

单相电能是指只有一个相的电能,常用于小功率设备。

三相电能是指有三个相的电能,常用于中大功率设备。

根据实际用电设备的要求,选择合适的相数。

5.功率因素:柴油发电机组的功率因素是指发电机组输出功率与视在功率之比。

视在功率是指发电机组输出的电流与电压的乘积,通常以千伏安(KVA)为单位进行表示。

功率因素影响着发电机组的电动机负载能力和发电效率,一般要求功率因素在0.8以上。

6.耗油率:柴油发电机组的耗油率是指发电机组每小时消耗的柴油的量。

耗油率直接影响着柴油发电机组的运行成本和使用效率,一般需要选择低耗油率的发电机组。

7.噪音:柴油发电机组的噪音是指运行时产生的噪音水平。

噪音是使用柴油发电机组时的一个重要考虑因素,特别是在住宅、商业办公楼等需要保持安静环境的场合。

8.冷却方式:柴油发电机组的冷却方式是指发电机组散热的方式。

常见的冷却方式有空冷和水冷两种。

空冷通常适用于小功率发电机组,水冷适用于大功率发电机组。

以上是柴油发电机组的一些常见的技术参数说明。

根据实际使用需求,选择合适的柴油发电机组,可以保证其稳定运行和高效节能。

在选择柴油发电机组时,需考虑到电压、频率、相数、额定功率、耗油率和噪音等因素,以满足实际的用电需求。

柴油发电机组说明书

柴油发电机组说明书
四、机组的存放与安装
柴油发电机组的存放、安装及使用地点的选择应符合下列条件:
1、机房宽敞明亮、通风良好、湿度低、环境温度〈40℃;
2、夜间工作应有良好的照明设备,室外使用应加防护罩,避免雨淋及暴晒;
3、环境应清洁,周围不准放置产生酸性、碱性等腐蚀性气体的物品;
4、柴油机排气管应畅通,尽量避免管道过长或突然转弯。当排气管接至室外时, 宜将外管向下倾斜少许,使管内凝结水分流出;
柴油发电机组说明书
一、机组的配置及参数
机组型号:
发 电 机:
柴 油 机:
控 制 屏:
额定功率:
额定电压:
额定电流:
额定频率:
功率因数:
额定转速:
相数接法:
二、机组的特点及用途
我厂是中国发电机组的摇蓝,是最早研制生产发电机组的企业。 柴油发电 机组(功率范围 3~1000KW)是本厂的主要产品,它综合了我厂同步发电机、励 磁装置、总体结构等生产工艺的先进技术,配套使用了国家标准的 95、135、160、 190 系列柴油机以及引进国际驰名的美国康明斯、奥地利斯泰尔和原装瑞典进口 的富豪等柴油机。产品质量优越,技术性能先进,能为国内外广大客户提供稳定 的,可靠而又经济的电源。
2)机组运行
1)空栽运行稳定后,逐渐增加负荷,切忌突加负栽;
2)应经常注意机油压力、温度、出水温度及开关屏上各仪表指示值应在各类柴 油机,发电机使用说明书规定范围内;
3)定期检查燃油、机油、冷却水量是否充足;
4)新机组必须在 90%额定功率以下的负栽运行 4 小时后,方可按额定功率、额 定转速工作;
5、机组如不采用固定在基础上,可在底盘下垫以橡胶板以减小震动;
6、30KW 以上的机组安装时应做到以下几点:

柴油发电机组说明书

柴油发电机组说明书

柴油发电机组说明书一、机组的配置及参数机组型号: GF-25;GF-30;GF-50;GF-100;GF-200;发电机: KHI25-14;KHI30-14;KHI50-14;KHI100-14;KHI200-14;柴油机:495D;4100D,R4105ZD;R6105AZLD;6126ZLD4;额定功率:25KW;30KW;50KW;100KW;;200KW;额定电压:220v/450v 额定电流:40A;48A;80A;160A;320A;额定频率:60HZ 功率因数:0.8 额定转速:1800相数接法:星型二、机组的特点及用途我厂是中国发电机组的摇蓝,是最早研制生产发电机组的企业。

柴油发电机组(功率范围10~1000KW)是本厂的主要产品,它综合了我厂同步发电机、励磁装置、总体结构等生产工艺的先进技术,配套使用了国家标准的95、105、6113、6126系列柴油机以及引进国际驰名的美国康明斯、英国铂金斯和原装瑞典进口的富豪等柴油机。

产品质量优越,技术性能先进,能为国内外广大客户提供稳定的,可靠而又经济的电源。

柴油发电机组系交流发电机组,该机组运行平稳,经久耐用,维护方便,适合工矿企业、宾馆医院、农村城镇、渔牧林业做动力照明、通讯广播的移动或固定电源,也可做为大厦、酒店的备用电源。

机组在额定功率0~100%和COS 0.8时,三相对称负载下自动电压调整率能满足一般使用要求,空载时能在额定电压的95~105%范围内调整。

机组能直接起动30~70%机组额定功率的鼠笼式三相异步电动机;机组在三相不对称负载下运行时,若每相电流不超过额定值,并且三相电流不超过20%,则机组允许长期工作。

三、机组的使用环境机组能在下列环境条件下,连续工作12小时、输出功率1、环境温度:5~40℃2、相对湿度:〈85%(25℃)3、海拔高度:〈1000米〉4、工作时的纵向倾斜度:〈10度〉5、没有导电尘埃和破坏金属绝缘的腐蚀气体与爆炸危险的场所注意:1、额定功率(即机组容量)是在环境温度20℃,相对湿度60%,大气压力为760毫米汞柱高的条件下,连续进行12小时所允许的输出功率(其中包括超负载10%运行1小时)。

柴油发电机组的技术参数

柴油发电机组的技术参数

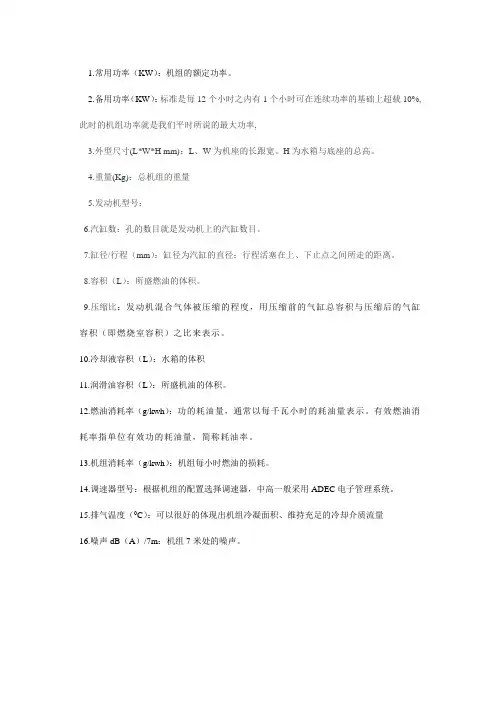

1.常用功率(KW):机组的额定功率。

2.备用功率(KW):标准是每12个小时之内有1个小时可在连续功率的基础上超载10%,此时的机组功率就是我们平时所说的最大功率,
3.外型尺寸(L*W*H mm):L、W为机座的长跟宽。

H为水箱与底座的总高。

4.重量(Kg):总机组的重量
5.发动机型号:
6.汽缸数:孔的数目就是发动机上的汽缸数目。

7.缸径/行程(mm):缸径为汽缸的直径;行程活塞在上、下止点之间所走的距离。

8.容积(L):所盛燃油的体积。

9.压缩比:发动机混合气体被压缩的程度,用压缩前的气缸总容积与压缩后的气缸容积(即燃烧室容积)之比来表示。

10.冷却液容积(L):水箱的体积
11.润滑油容积(L):所盛机油的体积。

12.燃油消耗率(g/kwh):功的耗油量,通常以每千瓦小时的耗油量表示。

有效燃油消耗率指单位有效功的耗油量,简称耗油率。

13.机组消耗率(g/kwh):机组每小时燃油的损耗。

14.调速器型号:根据机组的配置选择调速器,中高一般采用ADEC电子管理系统。

15.排气温度(0C):可以很好的体现出机组冷凝面积、维持充足的冷却介质流量
16.噪声dB(A)/7m:机组7米处的噪声。

柴油发电机组的基本参数

柴油发电机组的基本参数

8、额定励磁电压Vf:指额定励磁电流时加在励磁绕组上的直流电压。 9、励磁方式:提供励磁电流的电源,来自发电机外部的称为他励,来自发电机本 身的称为自励。他励和自励统称为励磁方式。他励方式分为并激式和复激式两种 类型;自励方式分为凸极式逆序磁场励磁、交流励磁机励磁、电抗移相式相复励 磁、谐振式相复励磁、三次谐波励磁、可控硅励磁等多种类型。
柴油发电机组的基本参数
亚南电机

1、额定功率p(kw)或s(kva):p为发电机输出的有功功率(p=√3IVcosφ), s为发电机的视在功率(S=√3IV)。 2、额定电压V:一般标有400V/230V,即三相额定电压为400V,单相额定电压为 230V。 3、额定频率f:国标规定工频机组为50hz,中频机组为400hz。品牌: YANAN/ 亚南 4、额定电流I:指发电机定子绕组允许长时间通过的电流大小。


5、额定功率因数cos
φ:三相发电机为0.8(滞后),单相发电机为0.9(滞后)和1.0。 6、额定转速n:对应额定功率下发电机转子的转速。目前,三相发电机组使用较 多的是1500r/min,单相发电机组一般使用3000r电机处于额定负载条件时,励磁绕组中通过的直流电 流。

柴油发电机技术参数

柴油发电机技术参数

柴油发电机技术参数
1、备用功率:≥330KW
2、持续功率:≥300KW
3、额定电压:400/230V
4、额定电流:≥541A
5、额定负载燃油耗:≤63kg/h
5、最大输出功率≥385KW
6、额定转速:1000r/mim
7、调速方式:电子
8、启动方式:电子
7、冷却方式:闭式水冷
8、励磁方式:无刷
9、发电机生产厂家:强辉
10、结构方式:一体式
11、柴油机型式:四冲程、立式、直列、直喷、强压、强压
中冷。

12、耗缸数:6个
13、缸位/行程:170/200mm
14、压缩比:14.5∶1
15、总排量:27.24
16、最低燃油消耗率:≤197g/kw.h
17、最低油消耗率:1.77g/kw.h
18、噪声平均值:≤108
19、烟度:≤1.5
20、润滑方式:压力润滑。

21、机组具有转速、机油压力、冷却水温等超低报警功能。

22、自动切换装置功能、消音器、自动启动装置。

23、含油箱、蓄电池。

24、柴油机制造应用580900—200质量认证。

25、机组外型尺寸:≤4060×1195×1937,负责安装调试合
格费用。

26、产品应是国内著名优质产品,广东有售后服务点,应有
厂家授权书。

27、售后服务:质保期为一年。

柴油发电机组技术参数说明

柴油发电机组技术参数说明

柴油发电机组技术参数说明发电机组技术参数说明1)机组可以手动起动、停车;亦可自动起动停车。

2)自动起动:市电停电时延时0—10s(可调)机组自动启动;启动一次成功率不小于99%;机组允许连续三次启动,起动之间间歇5s;三次启动失败,启动程序必须被闭锁并同时发出声光报警信号,闭锁状态直能手动复位解锁。

3)自动投入:8s 内完成从启动、输出正常电压到自动接入额定负载运行全过程。

4)自动撤出、自动停机:市电恢复达30—60s(可调),并检测市电稳定后自动将负载切换回市电供电;机组继续空转运行,经冷却延时约5min(或根据厂家的标准规定时间)自动停机。

5)发动机必须具备以下最低限度的状态指示:油压、油温、发动机温度、运行时数、转速表、电池电压等。

6)自动保护和报警:★发电机发生轻微故障(如冷却水温过高、机油温度过高、机油压力低、过负荷、三次启动失败、燃油油面低、起动电池容量过低等),发出声光报警,并允许手动停车。

★发电机发生严重故障(如冷却水温过高、水中断、机油温度过高、机油压力过低、超速、过电压、欠电压等)使发电机处于预定的危险时段等,立即自动停车,并发出声光报警信号。

★发电机处于过电流、供电母线短路、断相、电压过高、失压时立即自动跳闸,并发出声光报警,所有声光报警信号和解除开关必须接至控制屏上。

★发电机房发生火灾时发电机组必须具备自停功能。

★自动对启动蓄电池充电。

★机组具有自动计时的功能。

7)过载能力:★柴油发电机组应能保证在100 小时内满载持续运行★发电机在其出口发生三相短路时持续10 秒而不发生绕组,铁芯等附属部件的有害变形。

★柴油机在承受1.2 倍的超速运行时不发生有害变形。

★整套柴油发电机组保证平均无故障间隔期:10000 小时★柴油发电机组在不更换柴油机主要零件的情况下能正常工作的保质期不少于150000小时。

柴油发电机组参数

柴油发电机组参数

柴油发电机组详细技术参数说明1、柴油发电机组启动方式:电启动(自动启动),蓄电池额定容量(AH):200AH,主用功率(kW/KVA):500/625,备用功率(kW/KVA):550/688,额定电流(A):900\额定电压(V):400/230V,额定频率(HZ):50,稳态电压调整率:≤0.5%,稳态频率调整率:≤0.5%,瞬态电压调整率:≤15%,瞬态频率调整率:≤5%,电压波动率:≤0.5%,频率波动率:≤0.5%,电压稳定时间: ≤3S,频率稳定时间: ≤3S,接线方式:3 相4 线,起动成功率:100%,海拔高度:≤1000M,海拔功率衰减:每上升500M,1000M-3000M 修正4%,3000M 以上6%,相对湿度:≤90%,环境温度:≤40°C,噪音:95db,机组尺寸(mm):3800*1600*2000(长宽高),机组重量(kg):5600。

2、柴油机柴油机原产地:中国,主用功率(kW/KVA):550,备用功率(kW/KVA):610,缸径(mm)×行程(mm):159*159,转速(r/min):1500,气缸数量:6缸,气缸排列方式:L型,冷却方式:封闭式水循环冷却冷却水容量(L):160,冷却水介质:软水、防冻液,双节温器全开温度(℃):94/102,最高工作温度(℃):103,机油容量(L):60,机油等级:CF 级,最低机油压力(bar)≥3,正常运行机油温度(℃)<110,额定燃油耗(g/kW.h):211,额定机油耗(g/kW.h)0.3,调速方式:电子调速,吸气方式:涡轮增压,旋转方向:逆时针,怠速(rpm):600±50。

3、交流发电机发电机型号:HF-500KW(全铜无刷),主用功率(kW/KVA):500/625,备用功率(kW/KVA):550/688效率:96.8%,额定电压(V):400/230,电压输出范围:110V-690V 可固定调整,额定功率因数:0.8(滞后),AVR 电压调整率:≤±1%,励磁方式:无刷自励磁,相数:3 相,接线方式:Y 形,防护等级:IP22,绝缘等级:F,绕组材质:全铜,定子绕组节距:2/3,定子绕组匝数:72,绕组温度保护:热敏电阻及继电器,绝缘加护:绕组整体环氧树脂浇注,定子:宝钢硅钢片铜质绝缘线绕组,转子:宝钢硅钢片铜质绝缘线绕组,轴承:0.1 毫米高精度全密封免维护轴承,接地:中性点接地,零点漂移:无,联接方式:柔性盘片连接。

柴油发电机组技术参数说明

柴油发电机组技术参数说明

柴油发电机组技术参数说明1.功率:柴油发电机组的功率是指单位时间内所输出的电功率,一般用千瓦(kW)或兆瓦(MW)来衡量。

根据实际需求,可以选择不同功率的柴油发电机组。

2.电压:柴油发电机组输出的电压是指其交流电输出的电压大小,一般有220V、380V、400V等不同水平可供选择。

需要根据使用设备的电压要求来确定柴油发电机组的电压。

3.频率:柴油发电机组输出的电频率是指其交流电输出的频率,常见的频率有50Hz和60Hz两种。

根据不同地区和应用需求,选择合适的频率。

4.燃油消耗率:柴油发电机组的燃油消耗率是指单位时间内燃油的消耗量。

一般以克/千瓦小时(g/kWh)或升/小时(L/h)来衡量,燃油消耗率越低,发电机组的经济性和效率越好。

5.发电机效率:柴油发电机组的效率是指机组将输入的能量转化为输出电能的比例。

一般以百分比(%)来表示,高效率的发电机组能够最大限度地利用燃油的能量。

6.噪音:柴油发电机组的噪音是指其工作时产生的噪声水平。

通常以分贝(dB)为单位来表示,低噪音的发电机组适用于对环境噪声有要求的场所。

7.启动方式:柴油发电机组的启动方式有两种,手动启动和自动启动。

手动启动需要人工操作,而自动启动则可以通过监控系统进行远程操控,适用于需要连续稳定供电的场所。

8.发电机型号:柴油发电机组的发电机型号是指其具体的配置型号和参数。

包括发电机的制造商、额定功率、相数、极数、绝缘等级等。

根据实际需求和使用环境选择合适的发电机型号。

9.控制系统:柴油发电机组的控制系统是指其主要的电气控制设备和监控设备。

包括启动控制、保护控制、并网控制、故障监测等功能。

控制系统的稳定性和可靠性对设备的正常运行和维护具有重要意义。

10.运行稳定性:柴油发电机组的运行稳定性是指其在不同负载条件下工作的稳定性和可靠性。

高稳定性的发电机组能够在负载突变等情况下迅速调整输出电能,保证供电的稳定性和可靠性。

总之,柴油发电机组的技术参数是选择和购买该设备时需要考虑的重要因素。

大功率柴油发电机的说明书

大功率柴油发电机的说明书

大功率柴油发电机的说明书一、产品简介大功率柴油发电机是一种高效、可靠的发电设备,采用柴油作为燃料,通过内燃机转化热能为电能。

其具备高功率输出、低能耗、低噪音等特点,广泛应用于工业、商业和家庭等场所。

二、产品参数1. 额定功率:大功率柴油发电机的额定功率为XX千瓦,可根据用户需要进行定制。

2. 额定电压:该发电机的额定电压为XX伏,可适应不同地区的供电要求。

3. 频率:发电机的额定频率为XX赫兹,能够稳定输出电能。

4. 相数:大功率柴油发电机为三相交流电,具有三个相位。

三、产品特点1. 高效节能:该发电机采用先进的燃烧技术和能量回收系统,能够有效提高燃烧效率并减少能源损耗,实现高效节能。

2. 可靠稳定:发电机配备优质的柴油机和发电机组件,具备稳定的性能和可靠的运行保障,能够长时间稳定运行。

3. 低噪音:发电机采用隔音材料和降噪技术,使得运行时的噪音控制在合理范围内,不会给用户和周围环境带来干扰。

4. 易操作:发电机采用智能控制系统,操作界面简单直观,用户可以轻松掌握发电机的各项参数和运行状态。

5. 多功能保护:发电机具备多项安全保护功能,如过载保护、短路保护和过温保护等,能够有效保护设备和用户的安全。

四、使用方法1. 安装:将大功率柴油发电机放置在平坦、通风良好的场所,并确保与电网或负载设备连接良好。

2. 燃料加注:按照说明书中的要求,将合适的柴油加注到燃油箱中。

3. 启动:打开发电机的控制面板,按照启动顺序进行操作,启动柴油发电机。

4. 运行监控:在发电机运行过程中,及时关注控制面板上的各项参数指示,并根据需要进行调整。

5. 停机:在使用完毕后,按照停机操作顺序将发电机停止运行,并切断电源。

五、维护保养1. 定期检查:定期对发电机的外观、连接线路和冷却系统进行检查,确保设备没有受到损坏或松动。

2. 机油检查:定期检查发电机的机油质量和机油量,并根据需要进行更换和加注。

3. 滤清器更换:根据使用频率和工作环境,定期更换发电机的燃油滤清器、空气滤清器和机油滤清器。

柴油发电机组配置参数

柴油发电机组配置参数

柴油发电机组配置参数1.机组类型:柴油发电机组主要分为定装式和移动式两种类型。

定装式常见于工业和商业用途,移动式常见于建筑工地和应急情况下。

2.额定功率:柴油发电机组的额定功率是指在持续运行时能够提供的持续功率。

一般以千瓦(kW)为单位。

3.额定电流:柴油发电机组的额定电流是指在额定电压下所能提供的最大电流。

一般以安培(A)为单位。

4.额定电压:柴油发电机组的额定电压是指在正常运行时提供的电压。

常见的额定电压包括220V、380V、400V、440V等。

5.额定频率:柴油发电机组的额定频率是指在正常运行时产生的电力的频率。

常见的额定频率是50Hz或60Hz。

6.运行方式:柴油发电机组的运行方式通常分为手动和自动两种。

手动运行需要人工操作启动和停止发电机组,而自动运行则可以通过与电网的连接实现自动启停。

7.燃油消耗:柴油发电机组的燃油消耗和燃油质量有关,一般以每小时消耗的燃油升数来表示。

燃油消耗通常由制造商在设备说明书中提供。

8. 尺寸:柴油发电机组的尺寸通常以长度、宽度和高度来表示,单位通常为毫米(mm)。

尺寸信息对于选址和安装非常重要。

9. 重量:柴油发电机组的重量通常以千克(kg)为单位。

机组的重量对于运输、安装和使用都有一定的影响。

10.运行噪音:柴油发电机组的运行噪音通常以分贝(dB)为单位。

减少噪音对于住宅和室内应用非常重要。

11.排放标准:柴油发电机组的排放标准通常根据国家或地区的法规要求。

环保要求越高,发电机组的排放标准越严格。

以上是柴油发电机组配置参数的主要内容,不同的应用环境和需求可能会有所不同。

购买或选择柴油发电机组时,需根据实际需要来确定合适的配置参数。

柴油发电机组技术参数

柴油发电机组技术参数

柴油发电机组技术参数
柴油机
发电机
控制系统:
1、操作系统:
具可选择手动启动,手动停机按钮操作
具有可选择自动启动、自动停机、外部还有紧急停机按钮
2、显示系统:
全中文液晶显示水温、油压、运行小时、转速、蓄电池电压、三相电流、三相电压、频率。

3、保护及报警系统:
具有高水温、低油压、过电流、低频率、超速、低电压、高电压、自动保护及自动停机并发出声光报警,显示故障名称。

市电失电系统经3~15S确认,自动启动机组(启动三次为一个循环)。

当额定转速和额定电压时自动投网。

4、调节:
a.发电机电压自动调节和手动微调。

发电机电压自动调节精度±0.5%Ve。

发电机电压手动微调范围±0.5%Ve。

注:Ve—额定电压。

b.浮充电调节。

0~5A浮充电(对控制用蓄电池)电流可调节。

蓄电池电压DC24V
在自动状态,机组时刻准备市电失电时自动启动,在≤8S(可调)内自动投网,带满负荷运行。

机组必须在准备状态时,通过水冷却系统预加热、自循环、温度自动控制,实现机组50~55℃温度。

当市电恢复正常后,经系统3~15S(可调)确认,机组自动跳闸退网,延时3
分钟(可调),自动停机,并自动进入下一次自启动的准备状态。

柴油发电机组说明书

柴油发电机组说明书

柴油发电机组使用说明书福州发电设备厂亲爱的用户:感谢您选用我厂的柴油发电机组,希望在启用本机组时,请仔细阅读本机组各使用说明书。

目录1、概述(1)2、主要技术参数(1)3、使用条件(2)4、结构简述(2)5、运行和维护(2)6、机组控制箱(5)7、起吊和运输(6)8、存放和安装(6)9、保养(6)10、机组使用注意事项(7)本说明书适用于固定式三相无刷柴油发电机组(下简称机组)供电站操作人员参考。

有关柴油机、发电机、励磁调节器、控制箱(屏)之使用保养细则,请参阅随机附发的各说明书。

未了解鞭基本结构、技术性能、操作要点之前请勿开机。

1、概述本机组由柴油机、发电机、控制箱(屏)、联轴器,底架等组成。

柴油机系国产的135系列等,调速机械式全程调速器,有很好的调速性能。

发电机系TFW系列无刷三相民电机,采用自动电压调整器,连续监控发电机输出电压,并调节励磁机磁场电流,维持发电机电压为额定值。

该机组体积小、重量轻、结构紧凑。

可供额定电压400V,额定频率50HZ.额定功率因数0.8(滞后)的交流电。

广泛地适用于国防、大厦、医院、城镇、农村、牧区、等作动力、通讯和照明等电源之用。

2、主要技术参数2、使用条件3.1机组在下列环境条件下能可靠地工作3.1.1周围空气相对湿度不大于90%3.1.2周围环境温度主~40℃3.1.3海拔高度不超过4000m3.2机组在下列环境条件下,能输出额定功率:3.2.1海拔高度:1000 m3.2.2环境温度:40℃3.2.3空气相对温度60%当大气状况与上述状况不符进,其输出功率按柴油机功修正规定进行修正。

3.3机组在第3.2规定的上,能正常地以额定方式,连续运行12h(其中包括过载10%运行1h).当机组超过12h连续运行时,其输出功率应按柴油机额定功率的90%修正后再折算成电功率,但此电功率最大不得超过机组的额定功率。

4结构简述机组由柴油机、发电机和控制箱或控制屏三个基本部分组成。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

柴油机***********************************************************************************************************※功率说明额定功率它适用于替代市电在变化的负载下无时间限制地供电。

对于变化的负载而言,平均每12 工作小时有一个小时可以有10%的超载能力,但每年超载运行累计不超过25 小时。

每 250 工作小时变化的负载不可超过额定功率的70%,每年在100%额定功率下运行累计不可超过500 小时。

备用功率相当于在正常电源中断时运行连续发电的功率。

它适用于在建立良好电网的地区,市电断电的情况下,在变化的负载下提供备用功率。

此功率没有超载能力。

每年在 100%额定功率下运行累计不可超过 25 小时。

每年累计运行时间不可超过 200 小时,发动机最多使用 80%的负载因素。

※功率修正发动机功率依据ISO3046 标准大气条件, 100kpa 大气压, 25℃进气温度及30%相对温度来设定。

如果现场条件与标准条件不同,则必须按照相应的发动机功率修正程序修正发动机的输出功率。

修正程序考虑到海拔高度、相对温度和环境温度等负面影响,来降低相对于标准大气状态下的发动机最大输出功率。

若不修正,可能导致排气温度升高、排烟量增加及涡轮增压器转速升高。

※负载承受特性机组在突然加载时,发动机必须有足够的频率恢复能力。

频率下降反应主要取决于涡轮增压器的惯性,其次是燃油系统。

※冷却系统大皇冠柴油发电机组标准配置采用自带风扇闭式循环液体冷却方式。

其冷却系统循环回路包括水泵、发动机缸体与盖内的水管、节温器、节温器体与水泵间的旁通管、散热水箱、管路和软管扩机油冷却器。

对于非标准机组,如分体散热水箱型机组,水箱散热器由热交换器代替,同时还有补充水箱和远程冷却风扇等,如远程冷却风扇安装位置相对较高,还应增加过渡水箱,以防止热交换器因内压大而损坏。

※ 冷却液机组冷却液有以下三种功能:1、提供足够的热传递能力2、防止冷却系统内金属材料锈蚀3、提供足够的防冻保护冷却液可以由水和防冻液或水和防锈液混合组成,其中,水的PH值应在 7— 7.5之间,通常建议选用纯净水。

在有结冰危险的地区,冷却液中应含有40%--60%的防冻液,防冻液含量为45%时,其冰点可降低到 -30 ℃。

防冻液含量为 55%时,其冰点可降低到 -43 ℃。

建议用户用50%机组防冻液(乙二醇)和 50%纯净水的混合液加入水箱。

防冻保护所需乙二醇的比例:-10 ℃20%-20 ℃35%-30 ℃45%-35 ℃50%-43 ℃55%不建议用户在冷却液中加入超过60%的防冻液,否则就会降低柴油发电机防冻保护功能。

推乙二醇做防冻液。

在没有结冰危险的地区,应使用防锈液代替防冻液。

防锈液与纯净水的混合比例在 1: 30 左右时,可以达到较好的防锈效果,而且不会降低机组的冷却效能。

在加注防锈液后应将机组运行到热机状态,以获行最佳防腐蚀保护。

推荐使用甘醇作机组防锈液。

注意!切勿将任何种类的防冻液与防锈液等添加剂混合使用,因为这样会产生大量泡沫而降低其冷却效能※ 冷却液更换冷却液应该每隔半年更换一次,以达避免由于冷却系统内有沉淀物而降低冷却性能,更换冷却液的另一个原因是避免机组锈蚀的危险,时间一长,锈迹就会阻止添加剂的有效性能及使水温传感器失效。

更换冷却液时,首先用清水冲洗,直到冲出的水干净为止。

※ 冷却液排放冷却液排放前,确保机组关闭及机体完全冷却,再打开水箱填口盖,否则蒸气和热液可能喷出。

然后打开排放塞,排放冷却液。

※ 向水箱中添加冷却液须知1、向冷却系统加入冷却液前,要确保其排放盖紧闭及排放塞位于正确位置2、向系统内加入冷却液时不要太快,以避免系统内形成气泡断层3、空气须通过通风口或填孔排出。

若冷却系统连接有加热器,加热器控制阀须打开,注入时应保持单元内通风4、注入冷却液时,液面应达到位于填口塞焊接面下 5 厘米处5、确保柴油机停机和完全冷却后,才能加入冷却液6、冷却液加好后,应注意启动并预热机组,同时检查冷却液面,如需要,请补充7、水箱内应加入同原冷却系统相同的冷却液※ 润滑系统机油的主要功用是通过在柴油机的运动部件表面发生腐蚀,并可对机组的一些部件起到冷却作用。

推荐选用下列类型的润滑油机组等级环境温度SAE10W— 30-25 ℃~ 35℃SAE15W— 40> -10 ℃SAE20W--40>0℃其中: SAE为美国汽车工程师协会温度/ 粘度指标润滑油在润滑油泵的排压下,通过出油孔及油管进入润滑油冷却器及过滤器,再被压进柴油机各个不同的润滑部位。

※ 润滑油过滤器及冷却器润滑油过滤器是一个全流量过滤器,即润滑油在进入柴机输油管炎前均需通过过滤器。

润滑油冷却器确保润滑油温度低,减少磨损及保持品质良好,粘度足够。

※ 活塞冷却活塞是通过润滑油来冷却的,以保证在高负荷运转时活塞减少结焦的危险。

活塞冷却同时能延长活塞、活塞环、缸内衬垫的使用寿命,并减少耗油量。

※ 燃油系统标准配置机组的燃料油系统包括机底油缸、供油泵、柴油过滤器、喷油泵、喷油嘴、手摇油泵及相关输油管等。

※ 燃油燃油必须符合中国及国际商用油标准,推荐使用下列类型的燃油:1、590(根据中国国家环境及冷却要求)2、ASTM-D975-NO1-D , 2-D3、BS2869ClassA1 或 A2如果含硫理超过总重量的0.5%,应该适当缩短润滑油的更换间隔。

必须选用操作手册内推荐的燃油,若使用了低品质的燃油可致使控制杆粘固,以动机超速旋转,造成机组损坏甚至严重的人身伤害,劣质燃油还会缩短周期,增加维护成本,减少机组正常的使用寿命。

在无霜冻的地区,建议用户使用0 号轻柴油,其他地区可酌情选用耐低温品质较好的柴油。

燃油中的水会导致燃油系统中的金属部件生锈,还容易使真菌和微生物在油箱中滋生,从而阻塞滤清器。

加外,在寒冷的天气下水会结冰,并进而妨碍燃油正常的输送,而燃油中的颗粒状杂质可能使油泵等关键地方堵塞或不顺畅,影响机组正常的燃油供应和损坏机组。

当燃油含水量相对较大时,建议加装任选取的油水分离器。

※ 喷油泵喷油泵由柴发电机内定时齿轮传动机构驱动。

泵的设置是通过特定曲轴角度的基园上升时用升分表来测量。

※ 喷油嘴喷油嘴喷口的气压弹簧预压控制。

喷油嘴的功能:1、平均分配燃油使其达到可靠的点火和燃烧2、直接向燃烧室内喷入燃油,并提供燃油及空气的最佳混合※ 系统排气燃料系统的排气可按下述方法进行:1、保证柴油发动机已准备好盍,拧松排气镙钉。

2、按压手摇油泵,直到无气体的燃油抽出,在燃油往外流的同时拧紧螺钉,然后再推压 15~20 下3、检查是否有燃油泄漏现象※ 调速系统一、总体说明调速器用于控制柴油发电机的转速和发电机的输出频率。

标准配置的大皇冠柴油发电机组的调速系统分为两类:机械式调速系统和电子式调速系统。

对于一个给定的控制杆位置,有一个功率 / 转速对应关系(在稳定的负载期间)它被称为“调速率” 。

这就是发动转速变化值与额定满载转速之间的百分比关系。

(空载转速–满载转速)调速率% =× 100%满载转速调速率的变化会影响调速器的稳定性,对于机械式调速器,试图减小调速率超其设计值容易导致控制不稳。

二、机械式调速器机械式调速器是根据柴油机时所产生的离心力平自动调节柴油机转速,柴油速度只允许在设定的转速范围内进行调节。

机械式调速系统靠以与柴油机对应的转速放置的飞锤工作,飞锤在放置时所产生的离心力可在机组转速发生变化时自动调节油泵进油量的大小,从而达到自动调节机给转速的目的。

通常,采用机械式式调速系统的柴油发电机组的转速会随负载量的增大而略有下降。

当机组带额定负载时,机组的转速大致为1500rpm 的额定转速。

※ 电子式调速器电子式自动调速系统是一个用来控制机组转速的电路控制单元,它的特点是:1、使机组的转速始终保持在设定的转速。

2、当负载发生变化时,确保机组的转速基本保持在转速的预设值,波动范围很小。

在这种情况下,柴油机转速和实际柴油机转速之差,该负反馈差值被转换为一个交流发电信号,并通过执行器控制调速器,根据实际转速,自动调节喷油泵内的控制杆来增加或减少燃油供应。

※ 进气系统进气系统对机组的输出功率,燃油消耗,废气排放和机组使用寿命等有重要的影响。

进气系统的设计安装必须保证能够以最小的阻力提供干净和干燥的冷空气,并且必须有可靠的通风和耐用性。

进气系统包括:1、进气管道(未经过滤段)2、空气滤清器3、进气管道(洁净段)进管道的安装位置有以下要求:1、灰尘浓度尽可能小2、温度尽可能与环境温度接近3、水或其他物质无法进入应绝对避免机组排放废气和排放热空气补吸入进气系统。

进气系统的设计和安装应能满足机组燃烧、机体冷却和机房正常的空气流通。

大皇冠柴油发电机组所配置的空气滤清器为干式纸质空气滤清器,该滤清器自带一个阻力指示器,用于指示滤芯的阻塞情况,机组每次启动前,应检查该阻力指示器,当窗口可以看见红色标志全部露出时,应立即更换空气滤清器。

换下的空气滤清器应作报废处理,不能再利用。

更换时要特别小心防止灰尘进入进气系统。

※ 排气系统排气系统的安装位置有以下要求:1、确保整个排气系统的排气压力不高于工厂所规定的最大允许值。

2、支撑排气系统以使排气支管和涡轮增压器不产生纵向压力和侧向压力。

3、给热胀冷缩预留出伸缩余地。

4、预留机组振动的余地。

5、降低排气噪音。

柴油发电机组的排气背压过大会直接导致:1、输出功率失败2、排气温度升高大皇冠柴油发电机组标准配置之工业型消声器为吸收型消声器,工作原理是通过在消声器内部装上吸声衬套来吸收噪音。

将消声器和排气管道的排气背压值加起来即得到整个系统的排气背压值。

排气系统中,应采用隔震膨胀管将排气管道与柴油机增压器隔离,它有三个作用:1、将震动和排气管道的重量与柴油机隔离2、补偿排气管道热膨胀3、若柴油发电机组安装在防震底座上,当机组启动和停机时补偿侧摆运动。

雨水或冷凝水进入柴油机会造成来严重损坏。

因此应在长排气管道上装一个排水口,其位置尽可能靠近柴油机。

发电机***********************************************************************************************************※ 总体性能及说明大皇冠柴油发电机组所配置之交流发电机全部为无刷自励式NEWAGE(史丹福)发电机。

这样可免除对滑环和电刷的保养,又可使其工作可靠性更好,使用性能更优越。

同时,NEWAGE良好的绝缘性能和较高的防护等级确保了机组长时间无故障使用。

交流发电机的定子铁芯是用绝缘处理的矽钢片叠压而成为一个极其坚固的铁芯,它能够承受较大的振动和负载冲击。

相关文档
最新文档
