用于汽车电子保护的瞬态电压抑制器(TVS)

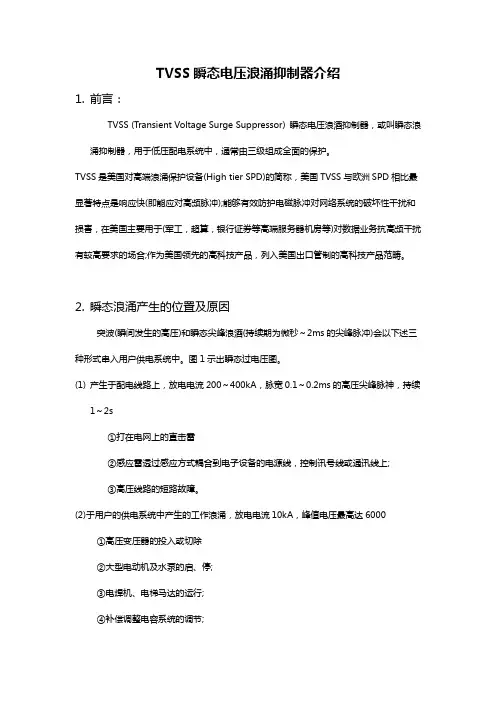

TVSS瞬态电压浪涌抑制器
TVSS瞬态电压浪涌抑制器介绍1.前言：TVSS (Transient Voltage Surge Suppressor) 瞬态电压浪酒抑制器，或叫瞬态浪涌抑制器，用于低压配电系统中，通常由三级组成全面的保护。
TVSS是美国对高端浪涌保护设备(High tier SPD)的简称，美国TVSS与欧洲SPD相比最显著特点是响应快(即能应对高频脉冲);能够有效防护电磁脉冲对网络系统的破坏性干扰和损害，在美国主要用于(军工，超算，银行证券等高端服务器机房等)对数据业务抗高频干扰有较高要求的场合;作为美国领先的高科技产品，列入美国出口管制的高科技产品范畴。
2.瞬态浪涌产生的位置及原因突波(瞬间发生的高压)和瞬态尖峰浪酒(持续期为微秒～2ms的尖峰脉冲)会以下述三种形式串入用户供电系统中。
图1示出瞬态过电压图。
(1)产生于配电线路上，放电电流200～400kA，脉宽0.1～0.2ms的高压尖峰脉神，持续1～2s①打在电网上的直击雷②感应雷透过感应方式耦合到电子设备的电源线，控制讯号线或通讯线上;③高压线路的短路故障。
(2)于用户的供电系统中产生的工作浪涌，放电电流10kA，峰值电压最高达6000①高压变压器的投入或切除②大型电动机及水泵的启、停;③电焊机、电梯马达的运行;④补偿调整电容系统的调节;⑤重载可控硅负载的运行。
(3)产生于内部末端负载的瞬态浪涌，峰值电压可达5000V，放电电流几百安培数量级。
①复印机运行;②激光打印机开明;③继电器、开关、电磁阀、变频调速器引起的线路间干扰;④末端负载过流短路故障;⑤静电放电。
3.瞬态浪涌对设备的危害瞬态浪涌对负载可能产生的危害，分级为如下三种：(1)浪涌电压的峰值达到20kV数量级以上，强度冲击，产生下述危害。
①会对用户的设备立即造成灾害性不可恢复的直接经济损失;②整个系统停顿，如银行电脑服务停顿，移动电话通讯中止等间接经济损失。
(2)浪涌电压处于1.2～2.1kV数量级，中度冲击，产生下述危害：①造成用户设备中的某些部件被损坏或致其性能提前老化;②电子设备的线路板及元件烧毁。
TVS瞬态电压抑制二极管(钳位二极管)原理参数
TVS瞬态电压抑制二极管（钳位二极管）原理参数瞬态电压抑制二极管(TVS)又叫钳位二极管，是目前国际上普遍使用的一种高效能电路保护器件，它的外型与普通二极管相同，但却能吸收高达数千瓦的浪涌功率，它的主要特点是在反向应用条件下，当承受一个高能量的大脉冲时，其工作阻抗立即降至极低的导通值，从而允许大电流通过，同时把电压钳制在预定水平，其响应时间仅为10-12毫秒，因此可有效地保护电子线路中的精密元器件。
瞬态电压抑制二极管允许的正向浪涌电流在TA＝250C，T＝10ms条件下，可达50～200A。
双向TVS可在正反两个方向吸收瞬时大脉冲功率，并把电压钳制到预定水平，双向TVS适用于交流电路，单向TVS一般用于直流电路。
可用于防雷击、防过电压、抗干扰、吸收浪涌功率等，是一种理想的保护器件。
耐受能力用瓦特(W)表示。
瞬态电压抑制二极管的主要电参数（1）击穿电压V(BR)器件在发生击穿的区域内，在规定的试验电流I(BR)下，测得器件两端的电压称为击穿电压，在此区域内，二极管成为低阻抗的通路。
（2）最大反向脉冲峰值电流IPP在反向工作时，在规定的脉冲条件下，器件允许通过的最大脉冲峰值电流。
IPP与最大钳位电压VC(MAX)的乘积，就是瞬态脉冲功率的最大值。
使用时应正确选取TVS，使额定瞬态脉冲功率PPR大于被保护器件或线路可能出现的最大瞬态浪涌功率。
瞬态电压抑制二极管的分类瞬态电压抑制二极管可以按极性分为单极性和双极性两种，按用途可分为各种电路都适用的通用型器件和特殊电路适用的专用型器件。
如：各种交流电压保护器、4~200mA电流环保器、数据线保护器、同轴电缆保护器、电话机保护器等。
若按封装及内部结构可分为：轴向引线二极管、双列直插TVS阵列（适用多线保护）、贴片式、组件式和大功率模块式等。
瞬态电压抑制二极管的应用目前已广泛应用于计算机系统、通讯设备、交/ 直流电源、汽车、电子镇流器、家用电器、仪器仪表（电度表）、RS232/422/423/485、I/O、LAN、ISDN 、ADSL、USB、M P3、PDAS、GPS、CDMA、GSM、数字照相机的保护、共模/差模保护、RF耦合/IC驱动接收保护、电机电磁波干扰抑制、声频/视频输入、传感器/变速器、工控回路、继电器、接触器噪音的抑制等各个领域。

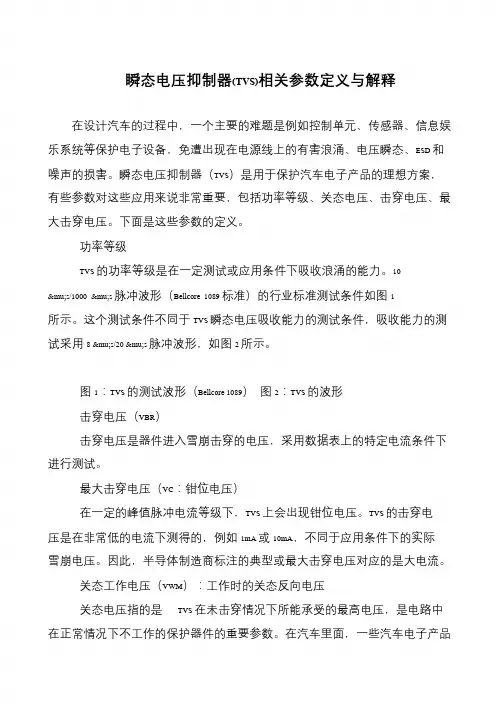

瞬态电压抑制器(TVS)相关参数定义与解释
瞬态电压抑制器(TVS)相关参数定义与解释
在设计汽车的过程中，一个主要的难题是例如控制单元、传感器、信息娱
乐系统等保护电子设备，免遭出现在电源线上的有害浪涌、电压瞬态、ESD 和
噪声的损害。
瞬态电压抑制器（TVS）是用于保护汽车电子产品的理想方案，
有些参数对这些应用来说非常重要，包括功率等级、关态电压、击穿电压、最
大击穿电压。
下面是这些参数的定义。
功率等级
TVS 的功率等级是在一定测试或应用条件下吸收浪涌的能力。
10
μs/1000 μs 脉冲波形（Bellcore 1089 标准）的行业标准测试条件如图1 所示。
这个测试条件不同于TVS 瞬态电压吸收能力的测试条件，吸收能力的测试采用8 μs/20 μs 脉冲波形，如图2 所示。
图1：TVS 的测试波形（Bellcore 1089）图2：TVS 的波形
击穿电压（VBR）
击穿电压是器件进入雪崩击穿的电压，采用数据表上的特定电流条件下
进行测试。
最大击穿电压（VC：钳位电压）
在一定的峰值脉冲电流等级下，TVS 上会出现钳位电压。
TVS 的击穿电压是在非常低的电流下测得的，例如1mA 或10mA，不同于应用条件下的实际雪崩电压。
因此，半导体制造商标注的典型或最大击穿电压对应的是大电流。
关态工作电压（VWM）：工作时的关态反向电压
关态电压指的是TVS 在未击穿情况下所能承受的最高电压，是电路中在正常情况下不工作的保护器件的重要参数。
在汽车里面，一些汽车电子产品。
瞬态电压抑制二极管(TVS)特点及主要参数
瞬态电压抑制二极管(TVS)特点及主要参数一、TVS器件的特点瞬态（瞬变）电压抑制二级管简称TVS器件，在规定的反向应用条件下，当承受一个高能量的瞬时过压脉冲时，其工作阻抗能立即降至很低的导通值，允许大电流通过，并将电压箝制到预定水平，从而有效地保护电子线路中的精密元器件免受损坏。
TVS能承受的瞬时脉冲功率可达上千瓦，其箝位响应时间仅为1ps（10-12S）。
TVS允许的正向浪涌电流在T ＝25℃，T＝10ms条件下，可达50～200A 。
双向TVS可在正反两个方向吸收瞬时大脉冲功率，并把电压箝制到预定水平，双向TVS适用于交流电路，单向TVS一般用于直流电路。
二、TVS器件的电特性1、单向TVS的V-I特性如图1-1所示，单向TVS的正向特性与普通稳压二极管相同，反向击穿拐点近似“直角”为硬击穿，为典型的PN结雪崩器件。
从击穿点到Vc值所对应的曲线段表明，当有瞬时过压脉冲时，器件的电流急骤增加而反向电压则上升到箝位电压值，并保持在这一水平上。
2、双向TVS的V-I特性如图1-2所示，双向TVS的V-I特性曲线如同两只单向TVS“背靠背”组合，其正反两个方向都具有相同的雪崩击穿特性和箝位特性，正反两面击穿电压的对称关系为：0.9≤V(BR)(正) /V（BR）(反) ≤1.1，一旦加在它两端的干扰电压超过箝位电压Vc就会立刻被抑制掉，双向TVS在交流回路应用十分方便。
三、TVS器件的主要电参数1、击穿电压V(BR)器件在发生击穿的区域内，在规定的试验电流I(BR)下，测得器件两端的电压称为击穿电压，在此区域内，二极管成为低阻抗的通路。
2、最大反向脉冲峰值电流I PP在反向工作时，在规定的脉冲条件下，器件允许通过的最大脉冲峰值电流。
I PP与最大箝位电压Vc(MAX)的乘积，就是瞬态脉冲功率的最大值。
使用时应正确选取TVS，使额定瞬态脉冲功率P PR大于被保护器件或线路可能出现的最大瞬态浪涌功率。
TVS管作用)范文
TVS管作用)范文TVS（Transient Voltage Suppressor，瞬态电压抑制器）管是一种常见的半导体器件，它的主要作用是保护电路免受过高电压的损害。
在电路中，如果遇到瞬态电压的干扰，如过电压、电压脉冲等，TVS管可以迅速反应并提供一个低电阻路径，将瞬态电压引到接地或限定在一个安全范围内，从而保护其他电子元件的安全工作。
TVS管常用于电源线路、通信网络、仪器仪表等各种电子设备中，其作用和重要性不可忽视。
下面详细介绍TVS管的作用：1.过电压保护：TVS管的主要作用是保护电路免受过高电压的损害。
当电路遭遇过电压时，TVS管可以迅速响应并引导电流，以迅速排除或限制过电压，确保电路的正常工作。
过电压可能来自于电网电压的突然波动、闪击、静电放电等原因，在这些情况下，TVS管可以充当一个保险丝，起到保护其他电子元件的作用。
2.限流保护：TVS管还可以限流保护，当电路中出现过流时，TVS管可以迅速响应并降低过流，保护电路的安全工作。
过流可能是由于短路、电压异常等原因引起的，TVS管可以提供瞬态响应并提供一个低电阻路径，从而限制过流，确保电路的正常运行。
3.静电保护：静电是电子设备常见的干扰因素，可以导致设备的损坏或故障。
TVS管可以在电路中充当一个静电保护装置，当设备遭受静电冲击时，TVS管可以迅速响应并排除静电，保护其他敏感的电子元件免受静电干扰。
4.通信线路保护：在通信设备中，TVS管常用于保护通信线路免受过电压和电流的干扰。
由于通信线路常常暴露在户外环境中，容易受到闪击、电磁干扰等因素的影响，使用TVS管可以有效保护通信线路，并提高通信设备的可靠性和稳定性。
5.瞬态抑制：TVS管具有快速响应的特点，可以在纳秒级的时间内提供一个低电阻路径，将瞬态电压引导到接地或限制在安全范围内。
这种瞬态抑制能力可以防止电路中的其他元件受到过高的电压和电流的损害，提高电路的抗干扰能力和可靠性。
总之，TVS管作为一种重要的保护装置，广泛应用于各种电子设备中，起到保护电路、限制过电压和过流的作用，抑制瞬态电压，保障设备的安全工作和可靠性。

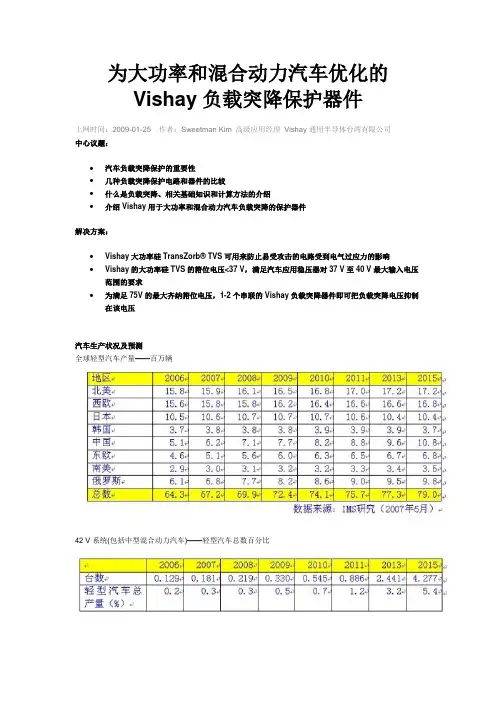

Vishay TVS瞬态电压抑制器 选用技术文档
为大功率和混合动力汽车优化的Vishay负载突降保护器件上网时间：2009-01-25 作者：Sweetman Kim 高级应用经理Vishay通用半导体台湾有限公司中心议题：•汽车负载突降保护的重要性•几种负载突降保护电路和器件的比较•什么是负载突降、相关基础知识和计算方法的介绍•介绍Vishay用于大功率和混合动力汽车负载突降的保护器件解决方案：•Vishay大功率硅TransZorb® TVS可用来防止易受攻击的电路受到电气过应力的影响•Vishay的大功率硅TVS的箝位电压<37 V，满足汽车应用稳压器对37 V至40 V最大输入电压范围的要求•为满足75V的最大齐纳箝位电压，1-2个串联的Vishay负载突降器件即可把负载突降电压抑制在该电压汽车生产状况及预测全球轻型汽车产量——百万辆42 V系统(包括中型混合动力汽车)——轻型汽车总数百分比混合动力汽车汽车负载突降保护的重要性今天，汽车中并联在供电线路上的许多电子控制器和设备与三、四十年前生产的汽车有了很大的不同。
那时汽车中的唯一的电子设备就是汽车收音机。
今天，一辆汽车中配备了若干电子设备，其中一些是与安全驾驶有关的，而这些电子设备的故障会引起汽车操作严重的麻烦。
这类并联的电子系统如图1所示，所有连接在供电线路上的电子系统的保护器件不可能平均分担瞬态能量。
瞬态能量对连接的那些最低阻抗的保护器件的影响尤为严重。
因此，在汽车电子设计中，一个保护器件要能够安全地承受负载突降状态瞬变的全部能量。
图2是出现故障的仪表板（cluster panel）负载突降的照片，其故障原因在于，流经这个器件的电流没有与汽车中另一个电子单元中的其他保护器件共同分担。
负载突降保护电路和器件的比较有几种类型的电路或器件可应用于负载突降保护，而且一些器件的制造商可以使之满足负载突降保护功能的需要。
典型的瞬态电压保护可以划分为如图3所示的三种操作类型。
分流型是检测输入电压和接通跨电力线对地的器件。
TVS的特性及主要参数
瞬态电压抑制器（Transient Voltage Suppressor）简称TVS，是一种二极管形式的高效能保护器件。
当TVS二极管的两极受到反向瞬态高能量冲击时，它能以10-12秒量级的速度，将其两极间的高阻抗变为低阻抗，吸收高达数千瓦的浪涌功率，使两极间的电压箝位于一个预定值，有效地保护电子线路中的精密元器件，免受各种浪涌脉冲的损坏。
由于它具有响应时间快、瞬态功率大、漏电流低、击穿电压偏差小、箝位电压较易控制、无损坏极限、体积小等优点,目前已广泛应用于计算机系统、通讯设备、交/直流电源、汽车、电子镇流器、家用电器、仪器仪表（电度表）、RS232/422/423/485、I/O、LAN、ISDN、ADSL、USB、MP3、PDAS、GPS、CDMA、GSM、数字照相机的保护、共模/差模保护、RF耦合/IC驱动接收保护、电机电磁波干扰抑制、声频/视频输入、传感器/变速器、工控回路、继电器、接触器噪音的抑制等各个领域。
具体有以下三大特点：1、将TVS二极管加在信号及电源线上，能防止微处理器或单片机因瞬间的肪冲，如静电放电效应、交流电源之浪涌及开关电源的噪音所导致的失灵。
2、静电放电效应能释放超过10000V、60A以上的脉冲，并能持续10ms；而一般的TTL 器件，遇到超过30ms的10V脉冲时，便会导致损坏。
利用TVS二极管，可有效吸收会造成器件损坏的脉冲，并能消除由总线之间开关所引起的干扰（Crosstalk）。
3、将TVS二极管放置在信号线及接地间，能避免数据及控制总线受到不必要的噪音影响。
一、TVS的特性及主要参数1、TVS的特性曲线TVS的电路符号与普通稳压二极管相同。
它的正向特性与普通二极管相同；反向特性为典型的PN结雪崩器件。
在瞬态峰值脉冲电流作用下，流过TVS的电流，由原来的反向漏电流ID上升到IR时，其两极呈现的电压由额定反向关断电压VWM上升到击穿电压VBR，TVS被击穿。
随着峰值脉冲电流的出现，流过TVS的电流达到峰值脉冲电流IPP。
瞬态电压抑制器原理
瞬态电压抑制器原理瞬态电压抑制器（Transient Voltage Suppressor，简称TVS）是一种用于抑制电路中瞬态电压峰值的保护装置。
它主要通过将过电压引导到地或其他低电压点，来保护电路中的敏感器件不受过电压的破坏。
瞬态电压抑制器广泛应用于各种电子设备和电路中，起到了重要的保护作用。
瞬态电压抑制器的工作原理很简单，它通过采用一个元件来实现。
这个元件通常是一个二极管，被称为瞬态电压抑制二极管（Transient Voltage Suppression Diode，简称TVS二极管）。
TVS 二极管是一种特殊设计的二极管，具有较高的击穿电压和能量吸收能力。
当电路中出现瞬态电压过高的情况时，TVS二极管会迅速导通，使过电压能够通过它流向地或其他低电压点。
TVS二极管的击穿电压通常比电路中其他元件的耐压要低，这样当电压超过其击穿电压时，TVS二极管就会迅速变为导通状态，将过电压引导到地或其他低电压点，从而保护电路中的其他元件。
在正常工作状态下，TVS二极管处于非导通状态，不对电路中的信号产生任何影响。
只有在电路中出现瞬态电压过高的情况下，TVS 二极管才会迅速导通。
一旦过电压被抑制，TVS二极管就会恢复到非导通状态，不对正常信号产生干扰。
瞬态电压抑制器的选择应根据电路中的工作电压和所需的保护能力来确定。
TVS二极管的击穿电压应与电路的工作电压相匹配，以确保在电压超过工作电压时能够迅速导通。
此外，还需考虑TVS二极管的能量吸收能力，以确保它能够有效地吸收电路中的过电压能量。
因此，在选择瞬态电压抑制器时，需要综合考虑电压和能量两个因素。
除了常见的TVS二极管外，还有其他形式的瞬态电压抑制器，如金属氧化物体层二极管（Metal Oxide Varistor，简称MOV）、气体放电管（Gas Discharge Tube，简称GDT）等。
这些瞬态电压抑制器在不同的应用场景中具有各自的特点和适用性。
瞬态电压抑制器原理
瞬态电压抑制器原理瞬态电压抑制器（Transient Voltage Suppressor，简称TVS）是一种能够保护电子设备免受电压突变或电磁干扰的损害的电子元件。
它主要通过将过电压引入到自身，将其能量耗散掉，从而保护后续电路的稳定工作。
瞬态电压抑制器的工作原理可以简单地用两个关键词来概括：快速响应和高能耗散。
首先，当输入电压出现突变或干扰时，瞬态电压抑制器能够迅速响应并将电压过载引入到它自身。
其次，由于瞬态电压抑制器内部结构特殊，它具有较高的能量耗散能力，能够将过电压中的能量以较快的速率散热，从而保护后续电路。
瞬态电压抑制器通常由金属氧化物半导体场效应管（Metal-Oxide-Semiconductor Field-Effect Transistor，简称MOSFET）和二极管组成。
在正常工作状态下，瞬态电压抑制器相当于一个高阻抗状态，不对信号产生任何干扰。
而当输入电压出现瞬态过电压时，MOSFET会迅速将电压过载引入到瞬态电压抑制器内部。
此时，二极管的主要作用是将过电压能量耗散，保证整个电路的稳定性。
瞬态电压抑制器的响应时间非常短，通常在纳秒级别。
这使得它能够迅速响应并吸收过电压，从而保护后续电路免受损害。
此外，瞬态电压抑制器还具有较高的能量耗散能力。
这主要得益于MOSFET和二极管的特殊结构和材料选择，使其能够更好地耗散过电压中的能量。
瞬态电压抑制器有广泛的应用领域。
例如，在电子设备中，输入电压的瞬态过电压可能会对后续电路产生不可逆的损害。
通过使用瞬态电压抑制器，可以将这些过电压引入到电压抑制器内部，从而保护后续电路。
此外，瞬态电压抑制器还广泛应用于通信设备、汽车电子、工业控制等领域。
瞬态电压抑制器是一种能够保护电子设备免受电压突变或电磁干扰的损害的电子元件。
它通过快速响应和高能耗散的原理，将过电压引入到自身并将其能量耗散掉，从而保护后续电路的稳定工作。
瞬态电压抑制器具有响应速度快、能量耗散能力强的特点，广泛应用于各个领域。
瞬态抑制器 TVS技术介绍
瞬态抑制器TVS技术介绍1.静电的产生简单的说就是两物质经由接触摩擦而失去电子或得到电子，使带「不流动」的电荷称之静电。
举例说明：垫板经由与人体摩擦后可吸引头发；尼龙裤或羊毛衣脱下时，因与人体摩擦而产生静电，在接触到空气而中和，以至于发出霹ㄆㄚ声响。
相对湿度也是影响摩擦生电的电量大小的因素，再低于45度以下时，会产生比处于55度以上的湿度下，更大的电压，破坏性也相对较大。
合理的相对湿度在30~60度之间＊静电的能量公式如下静电的能量＝1/2*C*V²Q＝C*V电荷总量不变若C减少则V增加2.ESD故障模式※人体放电模式HBM(Human-Body Model)※组件充电模式CDM(Charged-Device Model)※机器放电模式MM(Machine Model)※电场感应模式FIM(Field-Induced Model)HBM模式概念摩擦－带电－接触－放电－损坏人体经由某种因素累积了静电，此时若接触到IC的接脚或其它导电部分，因两者之间电位不同，而IC某处又提供静电电荷消散路径时，将发生静电电荷消散，最后达到电荷平衡状态，在此一过程的极短时间(ns)内产生数安培的放电电流。
CDM模式概念IC因摩擦或者其它因素而在IC内部累积了静电电荷，当IC在处理过程中，若碰触到接地表面，则静电将至内部流出造成放电现象，CDM上升时间约100ps，损坏时间则在20-50ps间即发生。
MM模式概念机器放电模式是指在IC生产过程中，因为制程的自动化、机械化，生产机台本身因此累积了静电电荷，当机器碰触IC时，静电电荷便从IC接脚放电。
FIM模式概念电场感应模式意指当IC因输送带或其它因素经过一电场时，其相对极性电荷可能会自IC接脚排放，待IC通过电场之后，IC本身便累积了静电电荷，此电荷便会以类似CDM模式放电。
3.静电放电的失效判定标准通常有下列三种方法：故障等级：等级A：经ESD测试后系统功能正常。
TVS管ESD保护压敏电阻自恢复保险丝之间的区别
TVS管，ESD保护，压敏电阻，自恢复保险丝之间的区别（一）一、TVS管TVS(Transient Voltage Suppresser瞬态电压抑制器)是普遍使用的一种新型高效电路保护器件，它具有极快的响应时间(亚纳秒级)和相当高的浪涌吸收能力。
当它的两端经受瞬间的高能量冲击时，TVS能以极高的速度把两端间的阻抗值由高阻抗变为低阻抗，以吸收一个瞬间大电流，从而把它的两端电压钳制在一个预定的数值上，从而保护后面的电路元件不受瞬态高压尖峰脉冲的冲击。
正因为如此，TVS可用于保护设备或电路免受静电、电感性负载切换时产生的瞬变电压，以及感应雷所产生的过电压TVS管是瞬态电压抑制器（Transient Voltage Suppressor）的简称。
它的特点是：响应速度特别快（为ps级）；耐浪涌冲击能力较放电管和压敏电阻差，其10/1000μs波脉冲功率从400W～30KW，脉冲峰值电流从0.52A～544A；击穿电压有从6.8V～550V的系列值，便于各种不同电压的电路使用。
TVS管有单向与双向之分（单向的型号后面的字母为“A”，双向的为“CA”），单向TVS 管的特性与稳压二极管TVS管使用时，一般并联在被保护电路上。
为了限制流过TVS 管的电流不超过管子允许通过的峰值电流IPP，应在线路上串联限流元件，如电阻、自恢复保险丝、电感等。
相似，双向TVS管的特性相当于两个稳压二极管反向串联。
二、压敏电阻压敏电阻是一种限压型保护器件。
利用压敏电阻的非线性特性，当过电压出现在压敏电阻的两极间，压敏电阻可以将电压钳位到一个相对固定的电压值，从而实现对后级电路的保护。
压敏电阻的主要参数有：压敏电压、通流容量、结电容、响应时间等。
压敏电阻的响应时间为ns级，比空气放电管快，比TVS管稍慢一些，一般情况下用于电子电路的过电压保护其响应速度可以满足要求。
压敏电阻主要可用于直流电源、交流电源、低频信号线路、带馈电的天馈线路。
瞬态电压抑制二极管参数
瞬态电压抑制二极管参数瞬态电压抑制二极管（TVS）是一种用于保护电子设备不受瞬态过电压影响的器件。
它可以在毫微秒内响应电压过高的情况，将超过设定电压的电压转移到接地，从而保护电路中的其他元器件。
TVS二极管的参数涉及到很多方面，包括其特性、应用范围、选型指南等方面。
下面我们将详细介绍TVS二极管的参数及其相关知识。
一、TVS二极管的特性参数1. 额定峰值功率（Ppp）额定峰值功率是TVS二极管可以吸收的瞬态过电压脉冲功率的最高值。
通常以瓦特（W）来表示。
在选型时，需要根据系统的功耗和预期的过电压脉冲情况来选择合适的额定峰值功率。
2. 额定工作电压（Vrwm）额定工作电压是TVS二极管可以承受的最大持续反向工作电压。
通常以伏特（V）来表示。
在选型时，需要根据系统工作电压的范围来选择适合的额定工作电压。
3. 反向击穿电压（Vbr）反向击穿电压是TVS二极管在反向电压作用下，开始导通的电压。
通常以伏特（V）来表示。
在选型时，需要根据系统的工作电压和安全裕度来选择适合的反向击穿电压。
4. 触发电压（Vt）触发电压是TVS二极管开始导通的电压。
通常以伏特（V）来表示。
在选型时，需要考虑系统工作电压、过电压情况和TVS二极管的响应速度来选择合适的触发电压。
5. 最大脉冲电流（Ipp）最大脉冲电流是TVS二极管可以承受的瞬态过电流的最大值。
通常以安培（A）来表示。
在选型时，需要考虑系统的过电流情况和TVS二极管的耐受能力来选择合适的最大脉冲电流。
二、TVS二极管的应用范围TVS二极管广泛应用于电子设备中，特别是在电源供电、通信、工业控制和汽车电子等领域。
在这些领域中，TVS二极管可以有效保护电路不受来自闪电击击、电压瞬变和电磁干扰等因素的影响，从而提高系统的稳定性和可靠性。
三、TVS二极管的选型指南在选择TVS二极管时，需要考虑以下几个方面：1. 确定系统的工作电压范围和过电压情况；2. 根据系统的功耗和预期过电压脉冲情况选择合适的额定峰值功率；3. 根据系统的工作电压和安全裕度选择合适的额定工作电压和反向击穿电压；4. 根据系统的工作电压、过电压情况和TVS二极管的响应速度选择合适的触发电压；5. 根据系统的过电流情况和TVS二极管的耐受能力选择合适的最大脉冲电流。
TVS管,ESD保护,压敏电阻,自恢复保险丝之间的区别
TVS管，ESD保护，压敏电阻，自恢复保险丝之间的区别（一）一、TVS管TVS(Transient Voltage Suppresser瞬态电压抑制器)是普遍使用的一种新型高效电路保护器件，它具有极快的响应时间(亚纳秒级)和相当高的浪涌吸收能力。
当它的两端经受瞬间的高能量冲击时，TVS能以极高的速度把两端间的阻抗值由高阻抗变为低阻抗，以吸收一个瞬间大电流，从而把它的两端电压钳制在一个预定的数值上，从而保护后面的电路元件不受瞬态高压尖峰脉冲的冲击。
正因为如此，TVS可用于保护设备或电路免受静电、电感性负载切换时产生的瞬变电压，以及感应雷所产生的过电压TVS管是瞬态电压抑制器（Transient Voltage Suppressor）的简称。
它的特点是：响应速度特别快（为ps级）；耐浪涌冲击能力较放电管和压敏电阻差，其10/1000μs波脉冲功率从400W～30KW，脉冲峰值电流从0.52A～544A；击穿电压有从6.8V～550V的系列值，便于各种不同电压的电路使用。
TVS管有单向与双向之分（单向的型号后面的字母为“A”，双向的为“CA”），单向TVS管的特性与稳压二极管TVS管使用时，一般并联在被保护电路上。
为了限制流过TVS管的电流不超过管子允许通过的峰值电流IPP，应在线路上串联限流元件，如电阻、自恢复保险丝、电感等。
相似，双向TVS管的特性相当于两个稳压二极管反向串联。
二、压敏电阻压敏电阻是一种限压型保护器件。
利用压敏电阻的非线性特性，当过电压出现在压敏电阻的两极间，压敏电阻可以将电压钳位到一个相对固定的电压值，从而实现对后级电路的保护。
压敏电阻的主要参数有：压敏电压、通流容量、结电容、响应时间等。
压敏电阻的响应时间为ns级，比空气放电管快，比TVS管稍慢一些，一般情况下用于电子电路的过电压保护其响应速度可以满足要求。
压敏电阻主要可用于直流电源、交流电源、低频信号线路、带馈电的天馈线路。
压敏电阻的失效模式主要是短路，当通过的过电流太大时，也可能造成阀片被炸裂而开路。
TVS防护电路的应用详解
TVS防护电路的应用详解TVS瞬态电压抑制（二极管）原理应用特性瞬态抑制二极管(TVS)又叫钳位型二极管，是目前国际上普遍使用的一种高效能电路保护器件，它的外型与普通二极管相同，但却能吸收高达数千瓦的浪涌功率。
它的主要特点是在反向应用条件下，当承受一个高能量的大脉冲时，其工作阻抗立即降至极低的导通值，从而允许大电流通过，同时把电压钳制在预定水平，其响应时间仅为10-12毫秒，因此可有效地保护电子线路中的精密元器件。
TVS允许的正向浪涌（电流）在TA=250C，T=10ms条件下，可达50～200A。
双向TVS可在正反两个方向吸收瞬时大脉冲功率，并把电压钳制到预定水平，双向TVS适用于交流电路，单向TVS一般用于直流电路。
可用于防雷击、防过电压、抗干扰、吸收浪涌功率等，是一种理想的保护器件。
耐受能力用瓦特(W)表示。
TVS(Transient Voltage Suppression)是一种限压保护器件，作用与压敏电阻很类似。
也是利用器件的非线性特性将过电压钳位到一个较低的电压值实现对后级电路的保护。
TVS管的主要参数有：反向击穿电压、最大钳位电压、瞬间功率、结（电容）、响应时间等。
TVS的响应时间可以达到ps级，是限压型浪涌保护器件中最快的。
用于（电子）电路的过电压保护时其响应速度都可满足要求。
TVS管的结电容根据制造工艺的不同，大体可分为两种类型，高结电容型TVS一般在几百～几千pF的数量级，低结电容型TVS的结电容一般在几pF～几十pF的数量级。
一般分立式TVS的结电容都较高，表贴式TVS管中两种类型都有。
在高频（信号）线路的保护中，应主要选用低结电容的TVS管。
TVS管的非线性特性比压敏电阻好，当通过TVS管的过电流增大时，TVS管的钳位电压上升速度比压敏电阻慢，因此可以获得比压敏电阻更理想的残压输出。
在很多需要精细保护的电子电路中，应用TVS管是比较好的选择。
TVS管的通流容量在限压型浪涌保护器中是最小的，一般用于最末级的精细保护，因其通流量小，一般不用于交流（电源）线路的保护，直流电源的防雷电路使用TVS管时，一般还需要与压敏电阻等通流容量大的器件配合使用。
TVS的特性与工作原理
TVS的特性与工作原理TVS（Transient Voltage Suppressor）即瞬态电压抑制器，是一种用于保护电子设备免受瞬态电压冲击的电气器件。
它能够通过提供通路来消耗瞬态电压的能量，使电子设备避免瞬态电压冲击的损坏。
在本文中，将详细介绍TVS的特性以及其工作原理。
1.超快响应时间：TVS器件的响应时间非常快，通常在纳秒级别，能够迅速响应并吸收瞬态电压的能量。
2.高电流容量：TVS器件能够承受高电流冲击，通常具有较高的耐电流能力，能够提供足够的通路来吸收电压峰值。
3.高能量容量：TVS器件具有较高的能量容量，能够吸收电压脉冲的能量。
4.低静态电压：TVS器件在正常工作状态下的电压非常低，不会对电路的正常工作产生影响。
TVS的工作原理：TVS器件的主要构成是一个特殊的二极管结构，由一个PN结和一个反向导通二极管组成。
1.当电路正常工作时，TVS器件处于断开状态。
在这种情况下，离子掺杂的半导体材料使得PN结两侧产生空穴和自由电子，从而形成绝缘层，电流无法流过。
2.当瞬态电压超过设定的阈值时，TVS器件将迅速切换到导通状态。
在导通状态下，反向导通二极管会提供一个低阻抗路径，使瞬态电压得以通路流过。
3.通过提供低阻抗通路，TVS器件将吸收瞬态电压的能量，将其耗散为热能，从而保护电子设备不受损害。
4.当瞬态电压下降到设定的阈值以下时，TVS器件将恢复到断开状态，不再提供通路。
TVS的工作原理可简化为两个阶段：断开状态和导通状态。
当电路正常工作时，TVS器件处于断开状态，不影响电路的正常工作。
只有当瞬态电压超过设定的阈值时，TVS器件将迅速切换到导通状态，吸收瞬态电压的能量，保护电子设备。
一旦瞬态电压下降到设定的阈值以下，TVS器件将恢复到断开状态，不再提供通路。
总结：TVS是一种用于保护电子设备的瞬态电压抑制器。
它具有超快的响应时间、高电流容量和能量容量，能够迅速响应并吸收瞬态电压的能量。
TVS器件的工作原理通过切换导通状态提供通路，吸收瞬态电压的能量，保护电子设备不受损害。
瞬态电压抑制二极管TVS
瞬态电压抑制二极管应用指南2007-05-08 18:23第一章 TVS器件的特点、电特性和主要电参数一、 TVS器件的特点瞬态（瞬变）电压抑制二级管简称TVS器件，在规定的反向应用条件下，当承受一个高能量的瞬时过压脉冲时，其工作阻抗能立即降至很低的导通值，允许大电流通过，并将电压箝制到预定水平，从而有效地保护电子线路中的精密元器件免受损坏。
TVS能承受的瞬时脉冲功率可达上千瓦，其箝位响应时间仅为1ps（10-12S）。
TVS允许的正向浪涌电流在TA＝250C，T＝10ms条件下，可达50～200A 。
双向TVS可在正反两个方向吸收瞬时大脉冲功率，并把电压箝制到预定水平，双向TVS适用于交流电路，单向TVS一般用于直流电路。
二、 TVS器件的电特性1、单向TVS的V-I特性如图1-1所示，单向TVS的正向特性与普通稳压二极管相同，反向击穿拐点近似“直角”为硬击穿，为典型的PN结雪崩器件。
从击穿点到VC值所对应的曲线段表明，当有瞬时过压脉冲时，器件的电流急骤增加而反向电压则上升到箝位电压值，并保持在这一水平上。
2、双向TVS的V-I特性如图1-2所示，双向TVS的V-I特性曲线如同两只单向TVS“背靠背”组合，其正反两个方向都具有相同的雪崩击穿特性和箝位特性，正反两面击穿电压的对称关系为：0.9≤V(BR)(正)/V（BR）(反)≤1.1，一旦加在它两端的干扰电压超过箝位电压VC就会立刻被抑制掉，双向TVS在交流回路应用十分方便。
三、TVS器件的主要电参数1、击穿电压V(BR)器件在发生击穿的区域内，在规定的试验电流I(BR)下，测得器件两端的电压称为击穿电压，在此区域内，二极管成为低阻抗的通路。
2、最大反向脉冲峰值电流IPP在反向工作时，在规定的脉冲条件下，器件允许通过的最大脉冲峰值电流。
IPP 与最大箝位电压VC(MAX)的乘积，就是瞬态脉冲功率的最大值。
使用时应正确选取TVS，使额定瞬态脉冲功率PPR大于被保护器件或线路可能出现的最大瞬态浪涌功率。
瞬态电压抑制器
瞬态电压抑制器瞬态电压抑制器（Transient Voltage Suppressor）简称TVS，是一种二极管形式的高效能保护器件。
当TVS二极管的两极受到反向瞬态高能量冲击时，它能以10-12秒量级的速度，将其两极间的高阻抗变为低阻抗，吸收高达数千瓦的浪涌功率，使两极间的电压箝位于一个预定值，有效地保护电子线路中的精密元器件，免受各种浪涌脉冲的损坏。
由于它具有响应时间快、瞬态功率大、漏电流低、击穿电压偏差小、箝位电压较易控制、无损坏极限、体积小等优点。
目前已广泛应用于计算机系统、通讯设备、交/直流电源、汽车、电子镇流器、家用电器、仪器仪表（电度表）、RS232/422/423/485、I/O、LAN、ISDN、ADSL、USB、MP3、PDAS、GPS、CDMA、GSM、数字照相机的保护、共模/差模保护、RF耦合/IC驱动接收保护、电机电磁波干扰抑制、声频/视频输入、传感器/变速器、工控回路、继电器、接触器噪音的抑制等各个领域。
具体有以下三大特点：1、将TVS二极管加在信号及电源线上，能防止微处理器或单片机因瞬间的肪冲，如静电放电效应、交流电源之浪涌及开关电源的噪音所导致的失灵。
2、静电放电效应能释放超过10000V、60A以上的脉冲，并能持续10ms；而一般的TTL器件，遇到超过30ms的10V脉冲时，便会导至损坏。
利用TVS二极管，可有效吸收会造成器件损坏的脉冲，并能消除由总线之间开关所引起的干扰（Crosstalk）。
3、将TVS二极管放置在信号线及接地间，能避免数据及控制总线受到不必要的噪音影响。
一、TVS的特性及主要参数1、TVS的特性曲线TVS的电路符号与普通稳压二极管相同。
它的正向特性与普通二极管相同；反向特性为典型的PN结雪崩器件。
在瞬态峰值脉冲电流作用下，流过TVS的电流，由原来的反向漏电流ID上升到IR时，其两极呈现的电压由额定反向关断电压VWM上升到击穿电压VBR，TVS被击穿。
瞬态电压抑制器的研究
瞬态电压抑制器的研究
瞬态电压抑制器（Transient Voltage Suppressor，简称TVS）是一种用于保护电子设备的重要元件。
它能够在电路中检测到过电压或电流的异常情况，迅速响应并将多余的电压或电流引导到地线或其他安全通路上，从而避免设备损坏或电路短路等危险情况的发生。
TVS的工作原理基于压电效应和肖特基二极管的特性。
当电路中出现过电压或电流时，TVS会迅速响应并将多余的电荷引导到其内部的肖特基二极管上，从而使电路中的电压得到稳定控制。
TVS还可以根据不同的电路需求进行定制，以适应不同的电压和电流范围。
TVS广泛应用于各种电子设备中，如计算机、通信设备、汽车电子、医疗设备等。
其重要作用在于保护设备免受过电压和电流的损害，从而提高设备的可靠性和稳定性。
随着电子技术的不断发展，TVS也在不断创新和改进，以适应不断变化的电子设备需求。
TVS是一种重要的电子元件，其作用在于保护设备免受过电压和电流的损害。
它基于压电效应和肖特基二极管的特性，能够快速响应并引导多余的电荷到安全通路上，从而提高设备的可靠性和稳定性。
tvs钳位二极管工作原理
tvs钳位二极管工作原理TVS钳位二极管是一种用于保护电路的重要元件。
它的工作原理基于其特殊的电压-电流特性，可以在电路中提供快速的反向电压保护。
TVS钳位二极管是一种特殊的二极管，也称为稳压二极管或瞬态电压抑制器。
它的主要作用是限制电路中的瞬态电压，避免电路中其他元件受到过高的电压损坏。
TVS钳位二极管的工作原理可以简单地解释为，当电路中的电压超过设定的阈值时，TVS钳位二极管会迅速变为导通状态，将电压限制在一个较低的安全范围内。
换句话说，TVS钳位二极管可以将过高的电压转移到自身上，保护其他元件不受损坏。
TVS钳位二极管的工作原理可以通过下面三个关键要素来解释：击穿电压、响应时间和能量处理能力。
击穿电压是指TVS钳位二极管能够忍受的最大电压。
当电路中的电压超过这个值时，TVS钳位二极管会迅速变为导通状态，并将电压限制在一个较低的安全范围内。
这种击穿电压是根据具体应用需求来选择的，以确保电路中其他元件的安全。
响应时间是指TVS钳位二极管从非导通状态变为导通状态所需的时间。
由于TVS钳位二极管需要迅速响应来保护电路，因此其响应时间必须很短。
通常情况下，TVS钳位二极管的响应时间在纳秒级别，这使得它非常适合用于高速电路和敏感的电子设备中。
能量处理能力是指TVS钳位二极管能够吸收和耗散的能量。
当电路中出现瞬态电压时，TVS钳位二极管能够吸收这些能量，并将其耗散为热能。
这种能量处理能力是通过TVS钳位二极管的结构和材料来实现的，通常会使用特殊的硅材料或氧化锌来提高其能量处理能力。
总结起来，TVS钳位二极管的工作原理是通过击穿电压、响应时间和能量处理能力来保护电路中的其他元件。
当电路中的电压超过设定的阈值时，TVS钳位二极管会迅速变为导通状态，将电压限制在一个较低的安全范围内。
这使得TVS钳位二极管成为电路保护中不可或缺的元件，广泛应用于各种电子设备和系统中。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
V I S H A Y G E N E R A L S E M I C O N D U C T O RA P P L I C A T I O N N O T瞬态电压抑制器用于汽车电子保护的瞬态电压抑制器(TVS )Vishay 的二极管业务部以声誉卓著的Vishay General Semiconductor 品牌，提供领先的汽车电子瞬态电压抑制器产品。
重要的TVS 参数包括功率等级、关态电压、击穿电压和最大击穿电压等级。
I) TVS 的重要参数功率等级TVS 的功率等级是在特定的测试或应用条件下的浪涌吸收能力。
Vishay 的TVS 产品使用业内标准的10 μs/1000 μs 脉冲波形(Bellcore 1089标准)做为测试条件，如图1所示。
这个测试条件不同于TVS ESD 测试的8 μs/20 μs 脉冲波形，如图2所示。
图1. TVS 的测试波形图2. TVS ESD 的测试波形作者： 高级应用经理Soo Man (Sweetman) Kim,击穿电压、最大击穿电压和关态电压详见数据表，如表1所示。
Transient Voltage Suppressors (TVS) for Automotive Electronic ProtectionApplication NoteVishay General SemiconductorP P L I C A T I O N N O T EV BR AT I T I T (V)(mA)V RM (V)I RM AT VRM(µA)V C AT I PP 10 µs/1000 µs CLAMPING V C AT I PP 8 µs/20 µs T MAX.0-4/°C)A ()V ()A ()V (.x a M .n i M i B in U SM6T6V8A KE7KE7 6.457.1410 5.80100010.557.013.4298 5.7SM6T7V5A KK7AK77.137.8810 6.4050011.353.014.5276 6.1SM6T10A KT7AT79.5010.5 1.08.5510.014.541.018.62157.3SM6T12A KX7AX711.412.6 1.010.2 5.016.736.021.71847.8SM6T15ALG7LG714.315.81.012.81.021.228.027.21478.4表 1 – VISHAY 的SM6T 系列的电特性（除非另外特别声明，均指在25 °C 的环境温度等级）型号击穿电压器件标识码测试电流关态电压漏电流钳位电压钳位电压BR )击穿电压 (V 击穿电压是是器件进入雪崩击穿的电压，根据数据表中指定的电流进行测试。
表1中，SM6T6V8A 在10mA 的反向电流下的击穿特性为6.8V ，容差为5%, SM6T10A 在1mA 反向电流下的击穿特性为10V 。
最大击穿电压 (V C :钳位电压)在指定的峰值脉冲电流等级下，出现在TVS 上的钳位电压等级。
TVS 的击穿电压是在非常低的电流下测得的，如1 mA 或10 mA, 与应用条件中实际的雪崩电压是不同的。
因此，半导体制造商会指明在大电流条件下的典型或最大击穿电压。
表1显示了在10 μs/1000 μs 和8 μs/20 μs 波形下的最大钳位电压。
关态电压 (V WM ): 工作关态反向电压关态电压是指TVS 未被击穿时的最大电压，是电路中不在通常条件下工作的保护器件的重要参数。
图3. 电压和电流参数在汽车应用中，一些汽车电子产品的调节是由“阶跃保护”实现的。
这种测试条件是在10分钟内，向12V 的电子设备提供24 V DC 的电压，向24V 电压的电子设备提供36 V DC 的电压，而不造成损坏或电路的故障。
因此，对汽车电子产品来说，关态电压是TVS 器件的一个关键参数。
Transient Voltage Suppressors (TVS) for Automotive Electronic ProtectionApplication NoteVishay General SemiconductorA P P L I C A T I O N N O TDO-218ABII) 车载电源的初级侧保护 (抛负载)汽车电子产品，如电子控制单元，传感器和娱乐系统是接到一个电源上的。
这些电子产品的电源是电池或发电机，由于受到温度、工况和其他条件的影响，电池或发电机的输出电压不稳定。
此外，使用燃油喷射、阀、电机、电和水解控制器等电磁负载的汽车系统会把ESD 、尖峰噪声和几种瞬态和浪涌电压引入到电源和信号线中。
什么是抛负载?当引擎正在运转，发电机正向汽车的电源线输送电流时，如果电池突然断开，就会产生最严重的浪涌电流。
这种情况也被称为“抛负载”，大多数汽车制造商和行业组织都规定了在这种抛负载情况下的最大电压、线路阻抗和持续时间，如图5所示。
两个知名的试验模拟了这种条件：美国的ISO-7637-2 Pulse 5, 和日本针对14V 传动系的的JASO A-1 及针对27V 传动系的JASO D-1。
在本小节，我们假定TVS 用在14V 动力系中的抛负载情况下。
如图6所示，Vishay 的高功率、硅T RANS Z ORB ® TVS 被用来保护容易受损的电路，免受电过应力，确保高可靠性。
对于初级保护，TVS 应当吸收抛负载情况下的高能量。
图4. 典型汽车电源总线图6. 典型保护电路图5. 在抛负载情况下，发电机的输出电压Transient Voltage Suppressors (TVS) for Automotive Electronic ProtectionApplication NoteVishay General SemiconductorP P L I C A T I O N N O T E抛负载测试的标准和结果美国的ISO-7637-2 Pulse 5,和Japan 针对14V 动力系的JASO A-1测试模拟结果见表2。
两个测试条件的电压波形如图7所示。
V TOTAL (V P )(V)V S (V)V A (V)R I (Ω)(ms)JASO A-110028.00.210710020.10.2188ISO 7637-2 Pulse 578.5 to 100.565 to 8713.50.5 to 4.04001表 2 – 14V 动力系的主抛负载测试条件时间循环时间图7. For ISO-7637-2 Test Conditions, 标准条件是 VS 为 65 V ～87 V, R i （线路阻抗）范围是 0.5 Ω ～ 4 Ω一些汽车制造商根据ISO-7637-2 Pulse 5，采用了不同的条件进行抛负载测试。
抛负载TVS 的峰值钳位电流可以用下面的公式来估算：表3显示了Vishay 的高功率硅TVS 在不同测试标准下的测试结果。
I PP V in V c –()R i ⁄=I PP V in V c R i 计算峰值钳位电流: 峰值钳位电流: 输入电压: 钳位电压: 线路阻抗在这些测试中，Vishay 高功率硅TVS 的钳位电压低于37V ，满足在汽车应用中电压电压稳压器对37V ～40V 最大输入电压的要求。
JASO A-1ISO-7637-2 PULSE 510 µs/1000 µs 波形P = 70 V, T = 200 ms, R i = 1.5 ΩV S = 87 V, T = 300 ms, R i = 0.75 ΩI t a V 0.0472A 5M S PP = 55 A 34.1 V at I PP = 47.4 A 36.5 V at I PP = 59.4 A SM5S24A 38.9 V at I PP = 93 A 33.8 V at I PP = 47.6 A 36.1 V at I PP = 60.1 A SM6A2740.0 V at I PP = 65 A 33.7 V at I PP = 48.1 A 35.8 V at I PP = 60.4 A SM6S24A 38.9 V at I PP = 118 A 33.5 V at I PP = 48.3 A 35.8 V at I PP = 60.4 A SM8A2740.0 V at I PP = 75 A 33.2 V at I PP = 48.4 A 34.9 V at I PP = 61.1 A SM8S24A38.9 V at I PP = 170 A32.1 V at I PP = 48.8 A34.4 V at I PP = 62.0 A表 3 - VISHAY 抛负载TVS 的钳位电压测试条件VC 的标准Transient Voltage Suppressors (TVS) for Automotive Electronic ProtectionApplication NoteVishay General SemiconductorA P P L I C A T I O N N O T图 8a 显示SM5A27在JASO A/1测试中的电流和电压波形。
