电液比例先导溢流阀工作原理ppt课件
电液比例溢流阀的工作原理
电液比例溢流阀的工作原理电液比例溢流阀是一种常用的液压控制元件，通过调节流体的流量来控制液压系统的工作压力。
它的工作原理可以简单描述为：当输入信号改变时，通过调节溢流口的开启程度，控制流体的流量，从而实现对系统压力的调节。
电液比例溢流阀由比例电磁阀和溢流阀两部分组成。
比例电磁阀的作用是根据输入信号的大小，控制溢流阀的开启程度。
而溢流阀则根据比例电磁阀的控制，调节流体的流量。
当输入信号为最小值时，比例电磁阀关闭，溢流阀完全关闭，流体无法通过溢流口流回油箱，此时液压系统的压力最大。
当输入信号逐渐增大时，比例电磁阀逐渐开启，使得溢流阀的开启口径增大，流体流经溢流口的流量也随之增加。
这样，液压系统的压力逐渐减小。
需要注意的是，电液比例溢流阀的开启程度与输入信号的大小是成比例的，即输入信号越大，开启程度越大，流量也越大。
这样，通过调整输入信号的大小，可以精确地控制液压系统的工作压力。
电液比例溢流阀的工作原理基于流量调节的原理。
当溢流阀开启时，一部分流体会从溢流口流回油箱，从而减小液压系统的工作压力。
而当溢流阀关闭时，流体无法通过溢流口流回油箱，液压系统的工作压力达到最大值。
通过比例电磁阀的控制，可以调节溢流阀的开启程度，从而控制流体的流量，进而控制液压系统的工作压力。
在实际应用中，电液比例溢流阀具有很大的灵活性和精确性。
它可以根据不同的工况要求，通过调整输入信号的大小，实现对液压系统的精确控制。
同时，它还可以与其他液压元件组合使用，实现更复杂的液压控制功能。
总结来说，电液比例溢流阀的工作原理是通过比例电磁阀控制溢流阀的开启程度，从而调节流体的流量，进而控制液压系统的工作压力。
它的优点是灵活性和精确性高，可以根据实际需求进行精确控制，并与其他液压元件组合使用。
在液压系统中起到了重要的作用。
电液比例阀基本原理课件2011
PROPORTIONAL VALVE
By varying the current to either solenoid, the amount of spool movement can be varied and hence the amount of flow through the valve can be controlled.
In this case, the switch can be turned to any position between fully off and fully on to vary the brightness of the bulb.
In this case, the switch can be turned to any position between fully off and fully on to vary the brightness of the bulb.
PROPORTIONAL VALVE
通过改变两个之一电磁铁的电流，阀芯移动的位移能够被改变， 因此控制了通过阀的流量。
By varying the current to either solenoid, the amount of spool movement can be varied and hence the amount of flow through the valve can be controlled.
PROPORTIONAL VALVE
By varying the current to either solenoid, the amount of spool movement can be varied and hence the amount of flow through the valve can be controlled.
《电液比例技术》课件
《电液比例技术》 PPT课件
CATALOG
DATE
ANALYSIS
SUMMARY
目录
CONTENTS
• 电液比例技术概述 • 电液比例元件 • 电液比例系统 • 电液比例技术的发展趋势 • 电液比例技术的应用实例
REPORT
CATALOG
DATE
ANALYSIS
SUMMAR Y
01
电液比例技术概述
应用领域
工业自动化
电液比例技术广泛应用于各种工业自动 化设备中，如注塑机、压机、液压机等
。
农业机械
在农业机械中，电液比例技术用于控 制拖拉机、收割机等的液压系统。
汽车工业
在汽车工业中，电液比例技术用于控 制发动机的燃油喷射、自动变速器等 。
军事领域
在军事领域中，电液比例技术用于控 制火炮、导弹等武器系统的液压系统 。
REPORT
CATALOG
DATE
ANALYSIS
SUMMAR Y
02
电液比例元件
比例电磁铁
比例电磁铁是电液比例技术中的一种 重要元件，它能够将输入的电信号转 换为机械位移输出，从而实现电信号 对液压系统的控制。
比例电磁铁的输出位移与输入电流成 正比关系，因此其控制精度较高，响 应速度快，广泛应用于各种液压系统 中。
定义与特点
定义
电液比例技术是一种利用电信号控制 液压系统压力和流量的技术。
特点
具有快速响应、高精度控制、低能耗 等优点，广泛应用于工业自动化领域 。
工作原理
工作原理
通过比例电磁阀将电信号转换为液压信号，从而控制液压系统的压力和流量。
控制系统
通常采用闭环控制系统，通过传感器检测液压系统的状态，并将信号反馈给控 制器，控制器根据反馈信号调整比例电磁阀的输入电压或电流，以实现对液压 系统的精确控制。
先导式溢流阀工作原理 ppt课件
• “不怕太阳晒，也不怕那风雨狂，只怕先生骂我 笨，没有学问无颜见爹娘 ……”
• “太阳当空照，花儿对我笑，小鸟说早早早……”

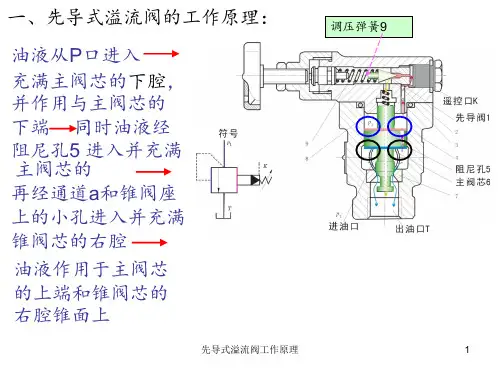

一、先导式溢Biblioteka 阀的工作原理：油液从P口进入 充满主阀芯的下腔， 并作用与主阀芯的 下端 同时油液经 阻尼孔5 进入并充满 主阀芯的 再经通道a和锥阀座 上的小孔进入并充满 锥阀芯的右腔
油液作用于主阀芯 的上端和锥阀芯的 右腔锥面上
调压弹簧9
先导式溢流阀工作原理
1
⑴ 当进油口油压较低时，小于锥阀芯左腔的弹簧弹力，先导阀
处于关闭状态，流经阻尼孔油液没有形成通路。由主阀芯的上、
下腔和锥阀芯的右腔形成一个密封容积（腔），所以腔内各点
的压力均相等。且都等于阀的入口油压。主阀芯在上下油液压
差和弹簧力的作用下处于最下端位置。即P口和T口不通。
先导式溢流阀工作原理
2
精品资料
• 你怎么称呼老师？
• 如果老师最后没有总结一节课的重点的难点，你 是否会认为老师的教学方法需要改进？
先导型溢流阀PPT23页
谢谢你的阅读
❖ 知识就是财富 ❖ 丰富你的人生
71、既然我已经踏上这条道路，那么，任何东西都不应妨碍我沿着这条路走下去。——康德 72、家庭成为快乐的种子在外也不致成为障碍物但在旅行之际却是夜间的伴侣。——西塞罗 73、坚持意志伟大的事业需要始终不渝的精神。——伏尔泰 74、路漫漫其修道远，吾将上下而求索。——屈原 75、内外相应，言行相称。——韩非
先导型溢流阀
6、纪律是自由的第一条件。——黑格 尔 7、纪律是集体的面貌，集体的声音， 集体的 动作， 集体的 表情， 集体的 信念。 ——马 卡连柯
8、我们现在必须完全保持党的纪律， 否则一 切都会 陷入污 泥中。 ——马 克思 9、学校没有纪律便如磨坊没有水。— —夸美 纽斯
10、一个人应该：活泼而守纪律，天 真而不 幼稚， 勇敢而 鲁莽， 倔强而 有原则 ，热情 而不冲 动，乐 观而不 盲目。 ——马 克思
先导型溢流阀结构原理课件
特点
先导型溢流阀具有灵敏度高、调节方 便、稳定性好等优点，广泛应用于各 种液压系统中。
03
先导型溢流阀的特点
压力稳定
溢流阀通过控制主阀芯的 开口度来稳定系统压力， 确保压力波动在允许范围内。
先导型溢流阀采用先导控 制原理，通过先导阀调节 主阀芯的运动，实现精确 的压力控制。
先导型溢流阀具有较高的 压力稳定性，能够减小压 力波动对系统稳定性的影响。
பைடு நூலகம்
先导阀用于控制主阀的开启和关闭， 通过调节先导阀的弹簧压力来控制溢 流压力。
主阀部分
主阀的组成
主阀主要由阀体、阀芯、弹簧和 密封圈等组成。
主阀的作用
主阀用于实现溢流功能，当系统 压力超过溢流压力时，主阀打开，
使油液通过主阀流回油箱。
主阀的工作原理
当先导阀打开后，主阀上腔的压 力降低，当系统压力超过溢流压 力时，主阀芯在油液压力的作用 下向上移动，使油液通过主阀流
汽车领域
用于调节发动机机油压力， 保证发动机正常运转。
航空航天领域
用于调节燃料压力，保证 飞行安全。
02
先导型溢流阀的结构
先导阀部分
先导阀的组成
先导阀主要由阀座、锥阀芯和弹簧等 组成。
先导阀的作用
先导阀的工作原理
当系统压力达到先导阀的弹簧压力时， 锥阀芯打开，使主阀上腔的油液通过 先导阀流回油箱，从而降低主阀上腔 的压力，使主阀打开。
流量调节
先导型溢流阀通过调节先导阀的 弹簧预紧力和先导阀芯的开口度，
实现对系统流量的调节。
流量调节范围较大，适用于不同 流量需求的工况。
调节过程简单方便，能够快速响 应系统流量变化，提高系统的动
态性能。
电液比例控制阀结构及原理40页PPT
16、自己选择的路、跪着也要把它走 完。 17、一般情况下)不想三年以后的事， 只想现 在的事 。现在 有成就 ，以后 才能更 辉煌。
18、敢于向黑暗宣战的人，心里必须 充满光 明。 19、学习的关键--重复。
20、懦弱的人只会裹足不前，莽撞的 人只能 引为烧 身，只 有真正 勇敢的 人才能 所向披 靡。
66、节制使快乐增加并使享受加强。 ——德 谟克利 特 67、今天应做的事没有做，明天再早也 是耽误 了。——裴斯 泰洛齐 68、决定一个人的一生，以及整个命运 的，只 是一瞬 之间。 ——歌 德 69、懒人无法享受休息之乐。——拉布 克 70、浪费时间是一桩大罪过。——卢梭
电液比例阀
3.2.1直动式比例溢流阀直动式比例溢流阀的工作原理及结构见图3-2,。
这是一种带位置电反馈的双弹簧结构的直动式溢流阀。
它于手调式直动溢流阀的功能完全一样。
其主要区别是用比例电磁铁取代了手动弹簧力调节组件。
如图3-2a所示，它主要包括阀体6，带位置传感器1、比例电磁铁2、阀座7、阀芯5及调压弹簧4等主要零件。
当电信号输入时，电磁铁产生相应的电磁力，通过弹簧座3加在调压弹簧4和阀芯上，并对弹簧预压缩。
此预压缩量决定了溢流压力。
而压缩量正比输入电信号，所以溢流压力也正比于输入电信号，实现对压力的比例控制。
弹簧座德实际位置由差动变压器式位移传感器1检测，实际值被反馈到输入端与输入值进行比较，当出现误差就由电控制器产生信号加以纠正。
由图3-2b所示的结构框图可见，利用这种原理，可排除电磁铁摩擦的影响，从而较少迟滞和提高重复精度等因素会影响调压精度。
显然这是一种属于间接检测的反馈方式。
ab图3-2 带位置电反馈的直动式溢流阀a)工作原理及结构b）结构框图1—位移传感器2—比例电磁铁3—弹簧座4—调压弹簧5—阀芯6—阀体7—阀座8—调零螺钉普通溢流阀可以靠不同刚度的调压弹簧来改变压力等级，而比例溢流阀却不能。
由于比例电磁铁的推力是一定的，所以不同的等级要靠改变阀座的孔径来获得。
这就使得不同压力等级时，其允许的最大溢流量也不相同。
根据压力等级不同，最大过流量为2～10L/min。
阀的最大设定压力就是阀的额定工作压力，而设定最低压力与溢流量有关。
这种直动式的溢流阀除在小流量场合下单独作用，作为调节元件外，更多的是作为先导式溢流阀或减压阀的先导阀用。
另外，位于阀底部德调节螺钉8，可在一定范围内，调节溢流阀的工作零位。
3.2.2先导式比例溢流阀1.结构及工作原理图3-3所示为一种先导式比例溢流阀的结构图。
它的上部位先导级6，是一个直动式比例溢流阀。
下部为主阀级11，中部带有一个手调限压阀10，用于防止系统过载。
当比例电磁铁9通有输入信号电流时，它施加一个直接作用在先导阀芯8上。
电液比例阀基本原理ppt课件
PROPORTIONAL SOLENOID
When a voltage is applied to the coil connections, an electrical current will flow through the coil.
In this case, the switch can be turned to any position between fully off and fully on to vary the brightness of the bulb.
BASIC SYSTEM
1) 比例方向阀能够被看作与调 光开关具有同样功能。
然而众所周知，另一种形式的开关 能够用来控制灯泡，调光开关
However, another type of switch can be used for controlling a light bulb known as a dimmer switch.
在这个例子中，这个开关能够被转 到全开和全关的任一位置，来调整 灯泡的亮度
PROPORTIONAL VALVE
By varying the current to either solenoid, the amount of spool movement can be varied and hence the amount of flow through the valve can be controlled.
A proportional directional valve can be thought of as the dimmer switch equivalent of an electrical switch.
溢流阀工作原理PPT学习教案
第4页/共8页
时溢 流 阀 开 启
阻尼孔
入口
排油口
溢流阀工作原理
如图所示： 1、溢流阀入口压力不断增大，
当油压力大于先导阀芯设定 的压力时，先导阀芯打开。 主阀上腔的压力油通过先导 阀排走，上腔压力变为0。
2、由于上腔压力0，在下腔油 压力的作用下，主阀向上移 动，打开阀芯，入口的压力 油通过主阀芯流入排油口， 降低入口油的压力。
溢流阀工作原理
会计学
1
RTC讲座
目录
讲座时间：20分钟
1.溢流阀在油压系 统
中的作用和要求 2.溢流阀的种类 3.溢流阀的工作原 理
和结构 第1页/共8页
溢流阀的作用和要求
溢流阀是通过阀口的溢流，使被 控制系统或回路的压力维持恒定， 实现稳压，调压或限压作用。
对溢流阀的主要要求是：调压范 围大，调压偏差小，压力摆动小， 动作灵敏，过第流2页/共能8页 力大，噪声小。
溢流阀的种类
直动形溢流阀
油入口
调节螺丝
先导式溢流阀
先导阀芯
节流孔
排油口
油压符号 第3页/共8页
主阀
时溢 流 阀 关 闭
先导阀芯
阻尼孔 入口
溢流阀工作原理
弹簧 主阀心
如图所示： 1、油从入口进入到主阀活 塞下腔，对活塞产生一个 向上的力； 2、油通过阻尼孔进入到活 塞上腔，对活塞产生一个 向下的力。 当先导阀芯没有被打开前 ，活塞上下面积相同，压 强也相等，因此对活塞产 生的力平衡，加上主阀芯 弹簧对活塞有向下的力， 所以主阀关闭。
3、当入口油压力下降到低于先 导阀设定的压力时，先导阀 芯关闭，在主阀上腔重新建 立了压力，推动主阀芯向下 移动，关闭主阀。
第8讲 电液比例压力阀
当电磁换向阀通电使电梯下降时，阀芯运动很快，这表明 液压缸活塞很快加速到其最大速度（最大速度通过设定流 量控制阀F来确定）。电梯的这种突然启动会使乘客感到非 常不舒服。
F
同样，当电梯到达目的地时，因电磁换向阀的很快关闭，也会使电梯突 然停止，从而再次使乘客感到不舒服。在实际液压系统中，由执行元件 的突然启停而产生的冲击还会造成压力尖峰，这也是容易引起系统泄漏 的情况之一。
力
时间
在这种情况下， 不仅需要控制执 行元件的最大压 力，而且还需控 制施加或消除压 力的速率。
力
时间
实际上，机器 工作循环由一 系列斜坡和保 持周期组成， 这些周期都可 以通过比例阀 来实现。
力
时间
在机器工作循环末段，对许多过程 来说，压力下降速率也是非常关键 的。
力
因此，采用比例阀可 以实现运动和力控制 ，且在有些场合，同 一种比例阀既可用于 运动控制，也可用于 力控制。这通常涉及 到 “ PQ” 控 制 ， 如 控 制 压 力 (P) 和 流 量 (Q) 。
三、电子控制
通常，比例电磁铁的线圈电流由功率放
大器（电子放大器）来控制。功率放大 器本身需要一个电源（一般为12 或 24 VDC ）和一个输入信号。
功率放大器输出（电流）由输入信号控制，当输 入信号为零时，输出信号也为零。
24 V DC
当输入信号增大时，功率放大器的输出信号也相 应地增大。
24 V DC
距离
加速度
时间
2. 控制执行元件速度，若有必要，对于变负载， 应保持其恒定。
距离
速度
加速度
时间
3. 平滑减加速度，并使压力峰值最小。
距离
减速度 速度
加速度
