英、美制螺纹及其牙距、牙数参数
英寸制螺纹包括惠氏螺纹（Whitworth thread）和统一标准螺纹（Unified thread）。
惠氏螺纹是英国英寸制规格紧固件用普通螺纹，其牙型角为55°，习惯用公称直径（单位为英寸inch）及每英寸牙数来表示，尺寸单位采用符号“ ” ”。例如：1/2”-12BSW表示公称直径为1/2”的粗牙惠氏螺纹。
统一标准螺纹是美国英寸制规格紧固件用普通螺纹，其牙型角为60°，一般用号码（公称直径﹤1/4”）或公称直径的英寸分数（≥1/4”）、每英寸牙数和代号（UNC、UNF）来表示。例如：1/2”-13UNC表示公称直径为1/2”的粗牙统一标准螺纹。

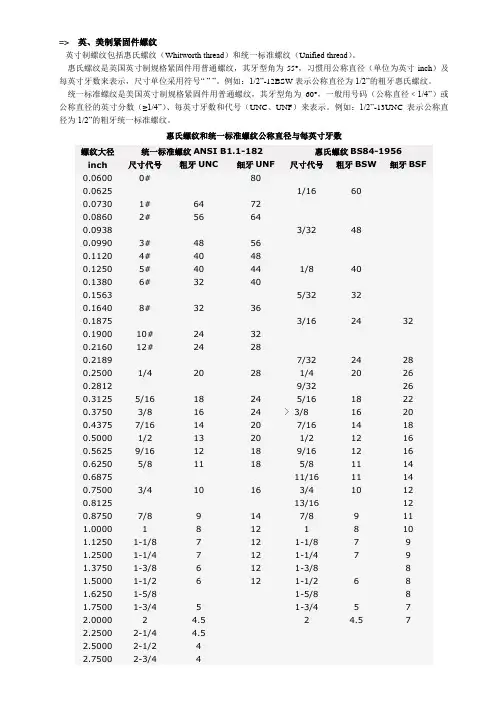

惠氏螺纹和统一标准螺纹公称直径与每英寸牙数

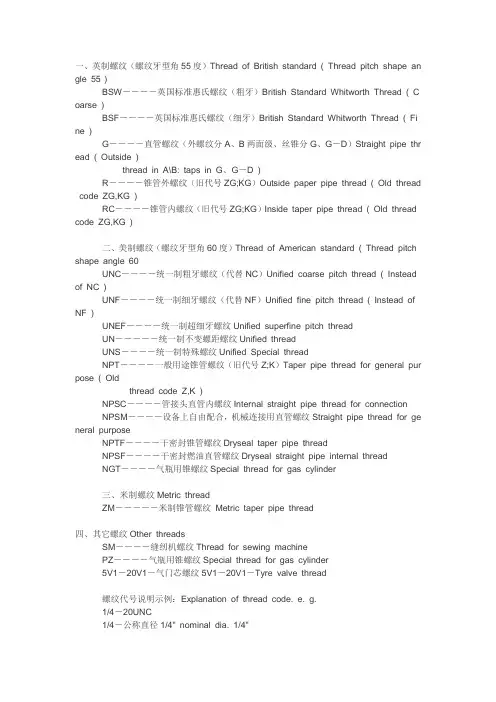

备注：各种英、美制螺纹代号说明
UNM-Unified National Miniature UNEF-Unified National Extra Fine NPT-National Pipe Tapered
BA-British Association
BSW-British Standard Whitworth BSF-British Standard Fine
BSP-British Standard Pipe
BSPT-British Standard Pipe Tapered BSC-British Standard Cycle
UNC-Unified National Course
UNF-Unified National Fine
