ＤＯＩ：１０．１９３９２／ｊ．ｃｎｋｉ．１６７１７３４１．２０２０１９０７３配电网馈线终端ＦＴＵ运行维护闭环管理法李东波　王　妮　巩建卫胜利石油管理局有限公司电力分公司　山东东营　２５７０００摘　要：油田配电网自动化系统的实施，实现了配电网的自动、优化、高效运行，为保障油区生产提供了可靠的电力保障。

为确保配电网自动化系统的效能发挥，及时高效地维护、维修工作极为关键，我们通过不断实践和总结，提出了一种馈线终端ＦＴＵ运行维护闭环管理法，做到对系统主站及终端各类配网设备的精细维护和管理。

关键词：配电网自动化；维修维护；工作法一、闭环管理法提出背景随配网自动化工作的进一步完善，终端设备的数量将进一步增加，终端设备的稳定运行将是整个配网自动化可靠运行的前提，如何做到使如此数量的终端设备稳定运行，对出现故障的终端设备能够快速处理是保障配网系统稳定、优质运行的关键。

然而，目前存在以下问题制约着终端维护质量，制约了配网运行维护效能的发挥：（１）对于终端设备故障处理仅靠故障现象进行摸索处理，效率低、处理时间长，不能较好地保证系统终端设备的完好率，直接影响配网系统效能的发挥。

（２）配网终端设备分别安装在管理辖区内的七个矿区及后勤区域，分布点分散、覆盖面广，劳动强度较大。

（３）配网系统涉及知识面广，维护质量受职工操作水平的影响较大。

二、闭环管理法内容针对配网自动化系统运行以来制约终端ＦＴＵ运行维护所存在的一系列问题，通过对配网自动化系统日常终端ＦＴＵ维护工作内容进行梳理总结归类分析，结合日常生产实际具体情况，提出了“配网馈线终端ＦＴＵ运行维护闭环管理法”，形成了一套从发现问题到分析问题到现场解决处理问题以及最后的汇总归档这么一个完整的配网馈线终端ＦＴＵ运行维护管理流程。

主要包括：数据巡查统计、问题分析诊断、模组化处理、反馈跟踪校验四个重要环节。

（一）数据巡查配网馈线终端ＦＴＵ运行问题主要以主站系统实时采集信息为核心，充分发挥配网主站的核心作用。

配电自动化馈线终端(FTU)典型离线故障分析及应对措施研究

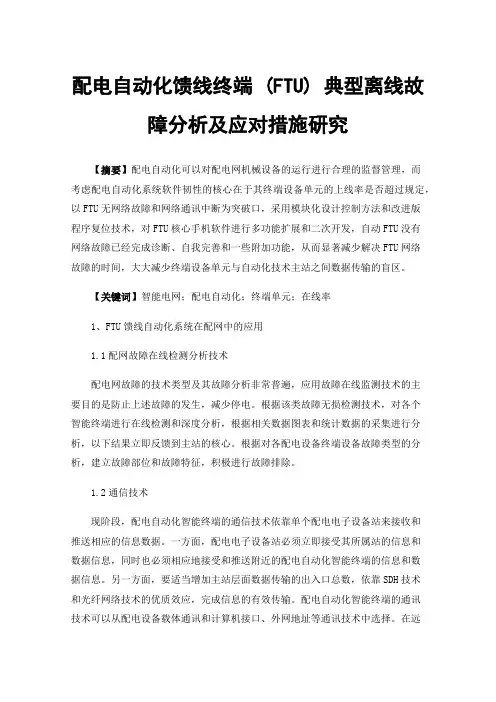

配电自动化馈线终端 (FTU) 典型离线故障分析及应对措施研究【摘要】配电自动化可以对配电网机械设备的运行进行合理的监督管理，而考虑配电自动化系统软件韧性的核心在于其终端设备单元的上线率是否超过规定，以FTU无网络故障和网络通讯中断为突破口，采用模块化设计控制方法和改进版程序复位技术，对FTU核心手机软件进行多功能扩展和二次开发，自动FTU没有网络故障已经完成诊断、自我完善和一些附加功能，从而显著减少解决FTU网络故障的时间，大大减少终端设备单元与自动化技术主站之间数据传输的盲区。

【关键词】智能电网；配电自动化；终端单元；在线率1、FTU馈线自动化系统在配网中的应用1.1配网故障在线检测分析技术配电网故障的技术类型及其故障分析非常普遍，应用故障在线监测技术的主要目的是防止上述故障的发生，减少停电。

根据该类故障无损检测技术，对各个智能终端进行在线检测和深度分析，根据相关数据图表和统计数据的采集进行分析，以下结果立即反馈到主站的核心。

根据对各配电设备终端设备故障类型的分析，建立故障部位和故障特征，积极进行故障排除。

1.2通信技术现阶段，配电自动化智能终端的通信技术依靠单个配电电子设备站来接收和推送相应的信息数据。

一方面，配电电子设备站必须立即接受其所属站的信息和数据信息，同时也必须相应地接受和推送附近的配电自动化智能终端的信息和数据信息。

另一方面，要适当增加主站层面数据传输的出入口总数，依靠SDH技术和光纤网络技术的优质效应，完成信息的有效传输。

配电自动化智能终端的通讯技术可以从配电设备载体通讯和计算机接口、外网地址等通讯技术中选择。

在远距离故障检测分析过程中，可以保证电力工程配网运行的安全系数和稳定性。

如果使用串行通讯接口终端设备，信息和数据的传输必须通过以太网接口进行，可以实现高质量、高效率的信息传输数据，从而促进我国电力工程配网自动化的可持续运行。

1.3配网故障自动隔离技术配电网故障自动隔离技术作为所有配电自动化系统软件中一项非常关键的技术，对于维护配电系统的可靠性具有特别关键的作用。

配电自动化子站和终端设备调试验收工作要求

附件：配电自动化子站和终端设备调试验收工作要求(试行版)第一章总则根据《配电自动化终端/子站功能规范》(Q/ GDW 514- 2010)和《配电自动化系统验收技术规范》(Q／GDW 567-2010)的要求,特制定《配电自动化子站和终端设备调试验收工作要求(试行版)》，旨在进一步明确规范配电自动化子站和终端设备现场调试验收的工作项目和调试原则，本工作要求不涉及具体的技术参数，如遥信量的接收延迟时间、遥测量的误差精度等，相关技术要求可参照网省公司下发的技术规范实施。

第二章安全措施调试时有关各方应做好安全措施，保证调试人员的人身安全和电力设备的正常稳定运行。

以下几项，各方应严格遵守。

第一条子站负责人和厂家施工人员应严格按照安全措施规定展开工作，做好监护工作。

第二条终端调试必须保证至少两人在场，由一人负责监护，尤其在闹市区，更要防止围观人员影响工作和安全。

第三条注意防盗，终端无人看护时应将门锁好，防止他人误碰和盗窃。

第四条所有柱开调试人员必须具有登高证，并经过安全培训，登高工作时必须使用安全带。

第五条做好其他的安全工作。

第三章三遥信息调试要求第一条遥信调试(1)调试原则：核对遥信尽量以实际操作为宜，有些遥信如开关位置、电池电压低、电源异常告警等可以采用短接方法，保证所有遥信量正确上送至主站。

(2)DTU（环网柜）遥信量：开关合位、开关分位、地刀合位、远方\就地、过流告警、交流电源1异常告警、交流电源2异常告警、蓄电池活化状态、电池电压低告警。

(3)DTU（开闭所）遥信量：开关合位、开关分位、地刀合位、远方\就地、过流告警、交流电源1异常告警、交流电源2异常告警、蓄电池活化状态、电池电压低告警。

(4)FTU（馈线终端）遥信量：开关合位、开关分位、远方\就地、过流告警、通蓄电池活化状态、电池电压低告警。

第二条遥测调试(1)调试原则：终端跟主站核对遥测量，并检查是否有刷新。

电流、电压量应核对一次值，保证系数设定正确。

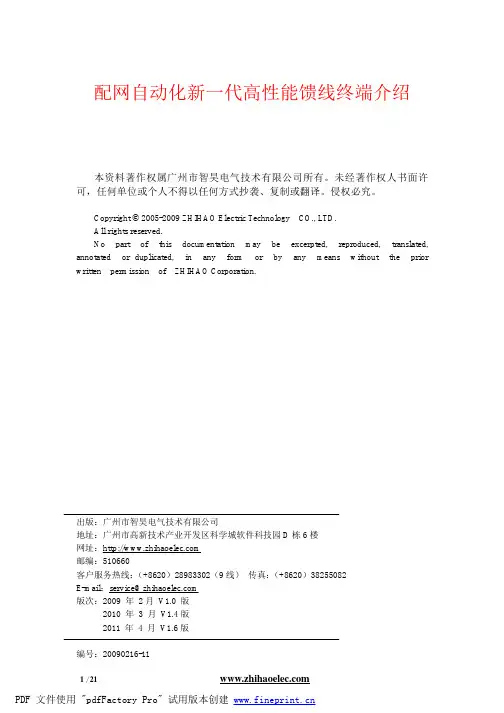

数据采集终端(FTU)开关终端单元(DTU)
