市政道路施工总平面布置图91969
市政工程施工总平面图布置
市政工程施工总平面图布置一、施工总平面图布置原则1、施工平面布置应充分利用现有场地和空间，精心安排，周密规划，合理布局。
2、合理布置起重机械和各种施工设施，科学规划施工道路，尽量降低二次运输费用。
3、尽量采用装配式临建设施，提高安装速度，尽快投入使用。
4、各项临建设施要本着“有利生产、经济适用、安全防火、环境保护和文明施工”的要求进行布置。
二、施工平面图布置依据：1、总平面图。
2、施工部署和主要施工方案。
3、总进度计划及资源需用量计划。
4、建筑红线、水源、电源位置。
5、施工现场安全防火标准。
三、布置特点因本工程线路长、工程量大，因此采取灵活机动、分散作业的原则进行施工平面布置。
主要施工生活区域靠近施工现场布置，施工道路与现有场外道路结合沿管道布置至各施工作业点，按紧凑合理、节约用地、规模适中的原则布置。
四、施工辅助设施布置1、材料加工房根据工程的需要，在施工场区附近设置临时加工房等加工设备。
2、砂石骨料供应本工程所需砂石料较多，采用就近河流中采购和从附近砂石料厂直接购买（要求料场厂家必须按照施工规格进行加工筛选，以确保原材料质量）、自卸汽车运输到施工现场的方式解决。
3、办公及生活住房根据本工程的施工特点，项目经理部在工程施工区域内搭建，采用活动板房。
施工人员生活区在施工场地内搭设临时用房，部分工人就近租用民房及搭建临时房屋解决。
临时用房详见《附表六临时用地表》。
4、水、电布置施工用水采用居民用水。
施工用电采用与当地供电部门协商，主电源引高压至10KW 变压器，然后引低压至各施工作业点，同时自备发电机各，作为应急备用电源。
5、通讯施工通讯均采用移动电话、对讲机等方式解决。
6、弃碴场及施工场地排水施工弃碴按监理工程师指定地点堆放及平整，施工现场排水采用明沟与暗管相结合的方式进行，由于施工用水均无污染，可直接排至附近河沟。
7、施工总平面布置图施工总平面布置示意图见《附表五施工总平面图》。
市政道路施工总平面布置图
市政道路施工总平面布置图文章标题：市政道路施工总平面布置图的探究与应用一、引言随着城市化的不断推进，市政道路施工在城市基础设施建设中扮演着举足轻重的角色。
为了确保施工的顺利进行，以及最终设施的稳定性和功能性，绘制合理的市政道路施工总平面布置图至关重要。
本文将对市政道路施工总平面布置图进行深入探究，分析其设计原则和注意事项，并阐述其在实际施工中的应用场景和效果。
二、市政道路施工总平面布置图的基本概念市政道路施工总平面布置图是一种二维平面图，用于展示市政道路施工过程中的场地总平面布置情况，包括道路、建筑、设施、管线等元素的空间位置关系。
它既是施工的重要依据，也是施工过程中的管理工具。
三、市政道路施工总平面布置图的设计流程设计市政道路施工总平面布置图时，一般遵循以下流程：1、现场勘查与分析：对施工场地进行详细的现场勘查，了解地形地貌、地质条件、周边环境等基本信息。
2、空间关系梳理：根据现场勘查结果，梳理各建筑、设施、管线等元素之间的空间位置关系。
3、设计方案制定：结合现场实际情况和施工要求，制定合理的总平面布置图设计方案。
4、图纸绘制：利用专业绘图软件，将设计方案绘制成具体的市政道路施工总平面布置图。
5、图纸审查与修改：组织相关专家和施工人员对图纸进行审查，发现问题及时修改，确保图纸的准确性和可行性。
四、市政道路施工总平面布置图的实践应用市政道路施工总平面布置图在实际施工中的应用主要体现在以下几个方面：1、指导施工：总平面布置图是施工的重要指导文件，施工人员可根据图中的空间位置关系，明确各建筑、设施、管线的建设顺序和位置，有利于施工的顺利进行。
2、优化布局：通过合理的总平面布置图设计，可以优化场地内各元素的空间布局，实现资源的高效利用，提高施工效率。
3、减少冲突：合理的总平面布置图能有效避免各施工元素之间的冲突，如避免道路建设与地下管线冲突，减少对周边环境的影响。
4、质量控制：总平面布置图可明确各施工元素的质量控制要求，为施工过程中的质量检查提供依据。
市政道路施工总平面布置图
市政道路施工总平面布置图施工总平面布置图临时设施区施工便道雨水管道新建道路K6+240雨水管道污水管道临时设施布置图施工便道宿舍厕所钢筋、木工加工场办公室会议室食堂配预件制仓砂石堆场场库停车场油料仓库值班室配电房水泥搅拌站----------------下面是赠送的excel操作练习不需要的下载后可以编辑删除(Excel 2003部分)1. 公式和函数1. (1)打开当前试题目录下文件excel-10.xls;,2,利用函数计算每个人各阶段总成绩～并利用函数计算各阶段的平均成绩,,3,“平均成绩”行数字格式都为带一位小数,例如0.0,格式,,4,同名存盘。
步骤:a) 文件?在各阶段总成绩单元格内～点插入～点函数～在对话框中选择求和函数“SUM”～在对话中Number1内点右侧的按钮～将出现另外一个对话框～在文件中选择需要求和的单元格～然后点该对话框的右侧按钮～点确定,完成一个总成绩求和后～利用填充柄完成其他的总成绩求和～或者重复上面的顺序,?在平均成绩单元格内～点插入～点函数～选择算术平均值函数AVERAGE～出现对话框后～采用求和时的相同方法～完成操作?选中平均成绩行～点右键点设臵单元格～点数字～在分类项下点数值～设小数位为1～ b) 确定?保存2. (1)打开当前试题目录下文件excel-13.xls;,2,根据工作表中给定数据～按“合计=交通费+住宿费+补助”公式计算“合计”数～并计算交通费、住宿费和补助的合计数, ,3,所有数字以单元格格式中货币类的“,”货币符号、小数点后2位数表现,如:,2,115.00格式,, ,4,同名存盘。
打开当前试题目录下文件excel-13.xls?在合计下的一个单元格内输入“=交通费,在该行的单元格～假如说是E3,+住宿费,同上,+补助,同上,”～回车,其他的合计可以采用填充柄完成～或者重复上面的顺序,?利用求和函数～参考1中的方法完成交通费、住宿费和补助的合计?选择文件中的所有数字单元格～点右键～点设臵单元格格式～点数字～点货币～选择货币符号为“,”～设臵小数点后为2位～确定?保存文件?本题完成3. (1)打开当前试题目录下文件excel-2.xls;,2,根据工作表中数据～计算“总成绩”列的数据。
市政道路施工现场平面布置图和临时设施
施工现场平面布置图和临时设施、临时道路布置一、施工现场条件与周边环境（1）、进场后及时与建设单位进行交接，对坐标点进行保护。
（2）、整个场区四面均设置围墙，北侧用彩钢板作活动围墙，现场留设一个10米宽的临时大门。
（3）、水源情况：已由建设单位将总水管引至施工现场范围。
（4）、电源情况：已由建设单位引至现场，容量400kv。
（5）、排水情况：现场无市政排水管线，污水排放统一设沉淀池、污水坑，定期由市容办派专车进行抽取、清理。
二、施工现场平面布置原则（1）、符合文明安全工地标准；参照招标文件图示要求；（2）、满足施工需要，充分考虑专业分包需要，体现总包特点，符合统一管理协调原则；（3）合理布置地泵（汽车泵）等大中型施工机械，搭设好脚手架。
规划好施工道路和材料堆放、物资加工场地，减少运费和场内二次搬运；（4）、采用装配式集装箱临建设施，提高装配速度，尽快投入使用；（5）、布置符合现场卫生、安全防火和环境保护等要求。
三、现场办公、临时围挡布置1、现场办公设施布置现场临时办公设在场地合适地段。
2、现场生活设施布置临时生活设施根据招标要求进行搭设、场地美化等。
3、现场围挡主要是办公施工区域的围挡，用彩钢板封堵。
四、主要施工机械布置（1）、混凝土输送泵布置具体位置见施工现场平面布置图，详细内容参见施工部署章节。
（2）、钢筋加工、木工加工布置具体位置见施工现场平面布置图，详细内容参见施工部署章节。
五、施工各阶段现场平面布置路基施工阶段的场区划分与安排（1）本阶段施工任务是土方开挖、平整场地等内容；（2）先将场地进行平整，修筑场区内主要施工道路，主路宽4.0m，路侧修排水沟、集水井；场地作硬化处理；（3）逐一安排搭设办公室、木工加工棚、钢筋加工棚及材料堆放场地、现场施工用库房、实验室，满足施工的需要。
（4）按发包方要求接通临时水源。
保证必要的生产、办公和消防用水；（5）布置好发电机组，并引至专用配电箱，供生产、办公用电；其他施工阶段的场区划分与安排（1）本阶段施工节奏快，专业比较单一；（2）从水源将干管通达四周，形式环状水路，水管埋入地下，根据需要留出接头位置，供接出水管引至用水地点；（3）将电缆引至各用电处，形成环状电路，保证全场有足够的电力。

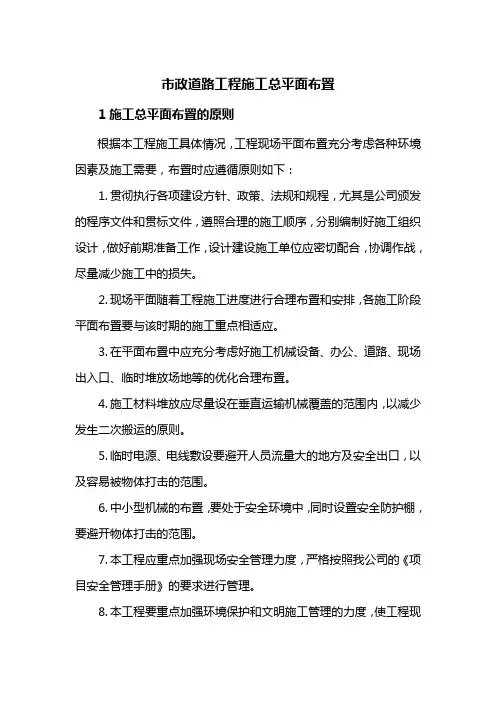

市政道路工程施工总平面布置
市政道路工程施工总平面布置1施工总平面布置的原则根据本工程施工具体情况，工程现场平面布置充分考虑各种环境因素及施工需要，布置时应遵循原则如下：1.贯彻执行各项建设方针、政策、法规和规程，尤其是公司颁发的程序文件和贯标文件，遵照合理的施工顺序，分别编制好施工组织设计，做好前期准备工作，设计建设施工单位应密切配合，协调作战，尽量减少施工中的损失。
2.现场平面随着工程施工进度进行合理布置和安排，各施工阶段平面布置要与该时期的施工重点相适应。
3.在平面布置中应充分考虑好施工机械设备、办公、道路、现场出入口、临时堆放场地等的优化合理布置。
4.施工材料堆放应尽量设在垂直运输机械覆盖的范围内，以减少发生二次搬运的原则。
5.临时电源、电线敷设要避开人员流量大的地方及安全出口，以及容易被物体打击的范围。
6.中小型机械的布置，要处于安全环境中，同时设置安全防护棚，要避开物体打击的范围。
7.本工程应重点加强现场安全管理力度，严格按照我公司的《项目安全管理手册》的要求进行管理。
8.本工程要重点加强环境保护和文明施工管理的力度，使工程现场处于整洁、卫生、有序合理的状态，使该工程在环保、节能等方面成为一个名副其实的绿色建筑。
9.施工场地做好控制粉尘设施，排污、废弃物处理及噪声控制设施的布置。
10、有利于安全生产；有利于减小对居民生活的影响；有利于抓质量、抢工期、保安全；根据本工程特点、招标单位介绍和现场踏勘情况，我公司在新建道路的路段侧的空地搭设施工临时设施区。
临时设施区内仅布置材料堆场及砼和基层混合料搅拌站等生产性临时设施，临设区占地约2000 m2。
职工食堂、工人宿舍、项目部办公室、会议室等办公生活性临时设施，拟就近租用民房解决。
临时用电从业主指定电源点引入工地配电房。
施工区域内设临时配电房一个，施工临时用电线路采用三相五线制，沿新建道路道路一侧通长架设，每隔50m设标准配电箱一个。
施工临时用水拟在在沿线就近接管解决。

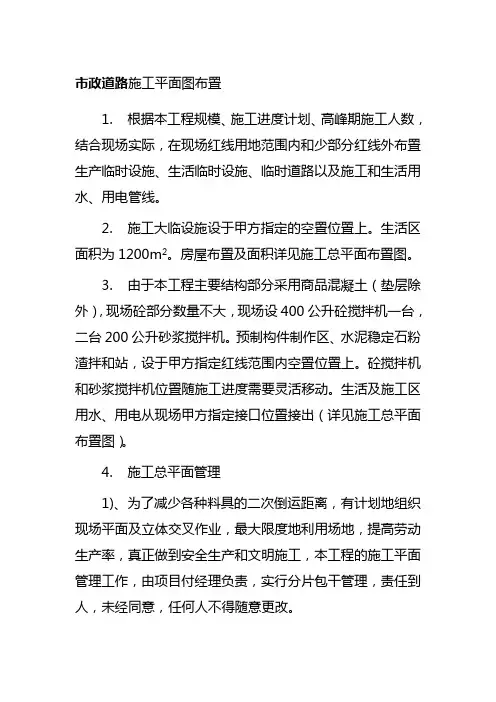

市政道路施工平面图布置
市政道路施工平面图布置
1.根据本工程规模、施工进度计划、高峰期施工人数，结合现场实际，在现场红线用地范围内和少部分红线外布置生产临时设施、生活临时设施、临时道路以及施工和生活用水、用电管线。
2.施工大临设施设于甲方指定的空置位置上。
生活区面积为1200m2。
房屋布置及面积详见施工总平面布置图。
3.由于本工程主要结构部分采用商品混凝土（垫层除外），现场砼部分数量不大，现场设400公升砼搅拌机一台，二台200公升砂浆搅拌机。
预制构件制作区、水泥稳定石粉渣拌和站，设于甲方指定红线范围内空置位置上。
砼搅拌机和砂浆搅拌机位置随施工进度需要灵活移动。
生活及施工区用水、用电从现场甲方指定接口位置接出（详见施工总平面布置图）。
4.施工总平面管理
1)、为了减少各种料具的二次倒运距离，有计划地组织现场平面及立体交叉作业，最大限度地利用场地，提高劳动生产率，真正做到安全生产和文明施工，本工程的施工平面管理工作，由项目付经理负责，实行分片包干管理，责任到人，未经同意，任何人不得随意更改。
2)、项目经理部是现场施工生产的指挥中心，现场办公室内要布置工程进度计划图表、劳动力调配、晴雨表、单位工程质量目标规划表、管理机构图等图表。
3)、凡进场的材料、设备必须按施工总平面布置图指定位置堆放整齐，不得随意乱放，施工现场的水准点和里程桩控制点要有明显的标记，并切实做好保护工作。
4)、进出入口设值班门房并张挂出入制度、场容管理条例、工程概况和安全纪律牌，教育工人维持良好的施工秩序和劳动纪律。
5)、施工现场设专职保安人员，无关人员禁止进入现场。
其他见施工总平面布置图(详见附图)。
市政工程施工总平面图及临时用地表
市政工程施工总平面图及临时用地表一、现场施工平面规划总平面布置是否合理，直接关系到施工进度的快慢，安全文明施工的达标和体现我公司管理水平的高低，施工平面布置应考虑以下因素：1、确保场内道路畅通，满足施工对材料堆放场地要求，减少二次搬运和场内运输。
2、满足安全、文明施工达标对场地的要求，施工场地全部硬化及做好排水沟。
3、符合施工现场保温规范要求和城市环境卫生的要求。
4、符合施工现场安全用电规范要求。
二、施工临时设施布置设想1、生产、生活办公设施布置根据场地情况，生活办公设置在拟建施工现场西边。
具体位置见平面布置图。
2、施工机械布置（1）搅拌机布置在施工现场的北侧，具体位置见平面布置图。
（2）钢材加工机械。
（3）木工车间配备模板。
四、施工用电方案线路布置施工（1）场内线路：场内地面线路采用埋地。
电缆穿过车道时，采用Φ100 钢管做套管。
电缆埋深不得小于300㎜，电缆四周先用黄砂保护后再回填素土。
场内分线路电缆一般采用套PVC 管保护。
房内立干线可采用塑料铝芯线，外套PVC 管，从分配电箱引至各施工机具采用电缆线，电缆线不得拖地走。
（2）配电箱：地面配电箱采用固定式，配电箱底座采用砖砌，顶部设有防雨棚。
进线出线均从箱底走。
楼层电分配箱采用固定位置壁挂式，采用膨胀螺丝固定在墙体上。
所有的配电箱均有锁，以防非操作人员随意拉接线。
（3）接地：所有用电施工机具外壳必须进行接地，接地采用铜芯线截面积不得小于16 ㎜2。
施工用电安全措施（1）接地与接零保护1）在施工现场专用地中性电接地的电力系统采用TN－S 接零保护系统。
2）施工现场重复接地与保护零线相连，接地装置的接地线采用二根以上导线，在不同点与接地体作电气连接，接地体采用钢管。
3）保护零线由配电箱的零线引出，保护零线单独敷设，保护零线接至每一台用电设备的金属外壳（包括配电箱）。
4）保护零线的截面大于工作零线的截面，并使用绿/黄双色线，与电气设备相连的保护零线截面大于2.5 ㎜的多股铜线。
