钢结构算量入门教程

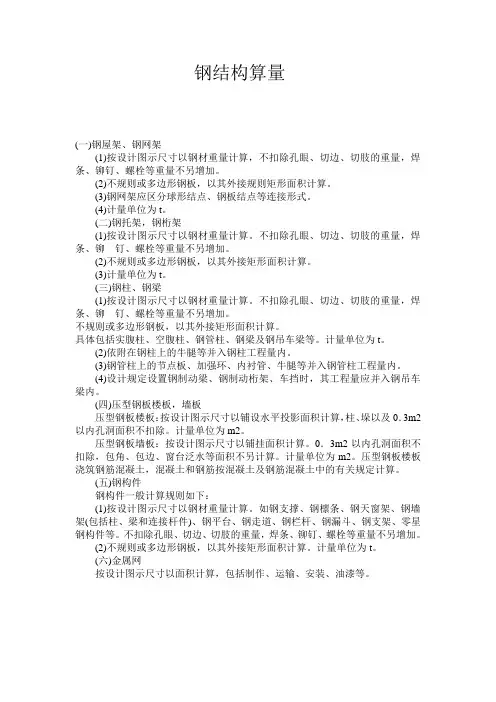

钢结构算量
钢结构算量(一)钢屋架、钢网架(1)按设计图示尺寸以钢材重量计算，不扣除孔眼、切边、切肢的重量，焊条、铆钉、螺栓等重量不另增加。
(2)不规则或多边形钢板，以其外接规则矩形面积计算。
(3)钢网架应区分球形结点、钢板结点等连接形式。
(4)计量单位为t。
(二)钢托架，钢桁架(1)按设计图示尺寸以钢材重量计算。
不扣除孔眼、切边、切肢的重量，焊条、铆钉、螺栓等重量不另增加。
(2)不规则或多边形钢板，以其外接矩形面积计算。
(3)计量单位为t。
(三)钢柱、钢梁(1)按设计图示尺寸以钢材重量计算。
不扣除孔眼、切边、切肢的重量，焊条、铆钉、螺栓等重量不另增加。
不规则或多边形钢板，以其外接矩形面积计算。
具体包括实腹柱、空腹柱、钢管柱、钢梁及钢吊车梁等。
计量单位为t。
(2)依附在钢柱上的牛腿等并入钢柱工程量内。
(3)钢管柱上的节点板、加强环、内衬管、牛腿等并入钢管柱工程量内。
(4)设计规定设置钢制动梁、钢制动桁架、车挡时，其工程量应并入钢吊车梁内。
(四)压型钢板楼板，墙板压型钢板楼板：按设计图示尺寸以铺设水平投影面积计算，柱、垛以及0．3m2以内孔洞面积不扣除。
计量单位为m2。
压型钢板墙板：按设计图示尺寸以铺挂面积计算。
0．3m2以内孔洞面积不扣除，包角、包边、窗台泛水等面积不另计算。
计量单位为m2。
压型钢板楼板浇筑钢筋混凝土，混凝土和钢筋按混凝土及钢筋混凝土中的有关规定计算。
(五)钢构件钢构件一般计算规则如下：(1)按设计图示尺寸以钢材重量计算。
如钢支撑、钢檩条、钢天窗架、钢墙架(包括柱、梁和连接杆件)、钢平台、钢走道、钢栏杆、钢漏斗、钢支架、零星钢构件等。
不扣除孔眼、切边、切肢的重量，焊条、铆钉、螺栓等重量不另增加。
(2)不规则或多边形钢板，以其外接矩形面积计算。
计量单位为t。
(六)金属网按设计图示尺寸以面积计算，包括制作、运输、安装、油漆等。

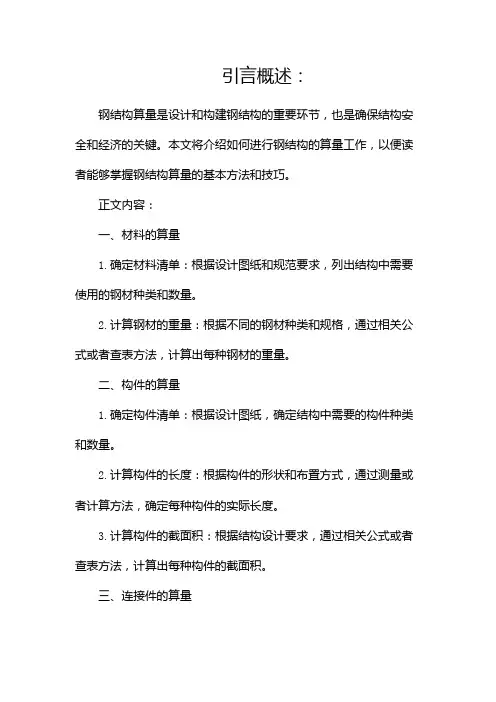

教你如何钢结构算量
引言概述：钢结构算量是设计和构建钢结构的重要环节，也是确保结构安全和经济的关键。
本文将介绍如何进行钢结构的算量工作，以便读者能够掌握钢结构算量的基本方法和技巧。
正文内容：一、材料的算量1.确定材料清单：根据设计图纸和规范要求，列出结构中需要使用的钢材种类和数量。
2.计算钢材的重量：根据不同的钢材种类和规格，通过相关公式或者查表方法，计算出每种钢材的重量。
二、构件的算量1.确定构件清单：根据设计图纸，确定结构中需要的构件种类和数量。
2.计算构件的长度：根据构件的形状和布置方式，通过测量或者计算方法，确定每种构件的实际长度。
3.计算构件的截面积：根据结构设计要求，通过相关公式或者查表方法，计算出每种构件的截面积。
三、连接件的算量1.确定连接件清单：根据设计图纸和规范要求，列出结构中需要使用的连接件种类和数量。
2.计算连接件的数量：根据连接件的使用要求和构件的布局情况，计算出每种连接件的数量。
四、焊接材料的算量1.确定焊接材料清单：根据设计图纸和规范要求，列出结构中需要使用的焊接材料种类和数量。
2.计算焊接材料的用量：根据焊接接头的数量和大小，通过相关公式或者查表方法，计算出每种焊接材料的用量。
五、保护层的算量1.确定保护层的种类和厚度：根据结构设计要求和规范要求，确定结构中需要使用的保护层种类和厚度。
2.计算保护层的面积：根据结构的形状和尺寸，通过相关公式或者计算方法，计算出保护层的面积。
总结：本文通过详细介绍了钢结构算量的基本方法和技巧，包括材料的算量、构件的算量、连接件的算量、焊接材料的算量和保护层的算量。
只有掌握了这些基本知识和技能，才能够准确、高效地进行钢结构的算量工作。
钢结构算量不仅要求精确性和细致性，还需要结构工程师具备扎实的理论基础和丰富的实践经验，只有这样才能够保证结构的安全和经济。
01钢结构-钢柱-算量
7.85×1000×0.00768=60.288kg/m3。
依此，可以计算出图中其他规格 的H型钢柱的单位理论质量。
复杂截面
简化截面
01 钢柱工程量计算
01 钢柱工程量计算
请注意三维图中红色箭头所示 的柱子与立面图中红色箭头相 对应，明确柱子的空间位置。
01 钢柱工程量计算
THANK YOU
01 钢柱工程量计算
例如H500×240×6×10 是指H型钢，h=500mm,b=240mm, tw=6mm,t=10mm。 H500×240×6×10的简化截面积为：
b×t×2+(h-2×t)×tw=0.24×0.01×2+(0.52×0.01) ×0.006=0.00768m2。 每米H500×240×6×10的单位质量为：
建筑模型学习系列——
钢柱工程量计算
目录
01. 钢柱工程量计算
01 钢柱工程量计算
按设计图示尺寸以质量计算。不扣除孔眼的质量，焊条、铆钉、 螺栓等不另增加质量，依附在钢柱上的牛腿及悬臂梁等并入钢柱 工程量内。
01 钢柱工程量ห้องสมุดไป่ตู้算 本图的钢柱种类为实腹钢柱， 具体尺寸为： H500×240×6×10 H250×200×6×8 H240×200×6×10

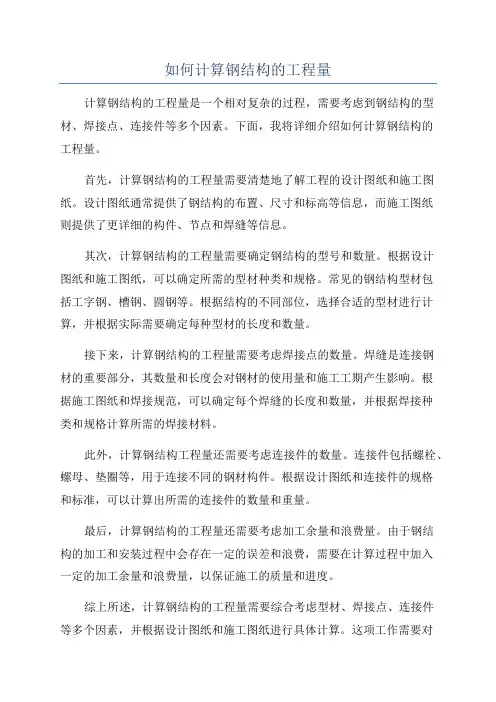

如何计算钢结构的工程量
如何计算钢结构的工程量计算钢结构的工程量是一个相对复杂的过程，需要考虑到钢结构的型材、焊接点、连接件等多个因素。
下面，我将详细介绍如何计算钢结构的工程量。
首先，计算钢结构的工程量需要清楚地了解工程的设计图纸和施工图纸。
设计图纸通常提供了钢结构的布置、尺寸和标高等信息，而施工图纸则提供了更详细的构件、节点和焊缝等信息。
其次，计算钢结构的工程量需要确定钢结构的型号和数量。
根据设计图纸和施工图纸，可以确定所需的型材种类和规格。
常见的钢结构型材包括工字钢、槽钢、圆钢等。
根据结构的不同部位，选择合适的型材进行计算，并根据实际需要确定每种型材的长度和数量。
接下来，计算钢结构的工程量需要考虑焊接点的数量。
焊缝是连接钢材的重要部分，其数量和长度会对钢材的使用量和施工工期产生影响。
根据施工图纸和焊接规范，可以确定每个焊缝的长度和数量，并根据焊接种类和规格计算所需的焊接材料。
此外，计算钢结构工程量还需要考虑连接件的数量。
连接件包括螺栓、螺母、垫圈等，用于连接不同的钢材构件。
根据设计图纸和连接件的规格和标准，可以计算出所需的连接件的数量和重量。
最后，计算钢结构的工程量还需要考虑加工余量和浪费量。
由于钢结构的加工和安装过程中会存在一定的误差和浪费，需要在计算过程中加入一定的加工余量和浪费量，以保证施工的质量和进度。
综上所述，计算钢结构的工程量需要综合考虑型材、焊接点、连接件等多个因素，并根据设计图纸和施工图纸进行具体计算。
这项工作需要对钢结构的构件和施工要求有深入的了解，并且需要与设计师、施工单位和供应商等进行密切的合作和沟通，以确保计算准确和施工顺利。
第3讲-钢结构手算原理
第三讲教学目标：掌握钢结构手算原理教学重点：钢结构钢柱、钢梁的手算教学难点：钢结构连接节点的手算学时：12学时一、算量思路1、识图：钢结构算量最基本的就是看图纸，很多人觉得钢结构图纸的太乱，钢结构的详图节点相当的多，但这些变化真的在算的时候影响相当的小，重要是大的方向把握好，钢结构的节点图也是相当科学的，都和科学受力相对应。
有许多是重复或对称等。
例如下图：此图为钢结构柱脚详图，不难看出，虽然构件非常多，但都是对称的，只要知道一边的工程量，乘以四边，就可知所有工程量了。
所以，不要被看起来复杂的图纸吓到，仔细观察一下，就会发现，其实钢结构识图都是有据可循，有规律可找的。
2、算重量：虽然现在软件也可以直接计算钢结构工程量，但是对于造价人员来说，如果不是特别复杂的工程，我更倾向于用手算的方式来计算钢结构的工程量。
原因有二：1、可以直接计算钢结构工程量的软件，都需要根据设计图重新绘制一遍图纸，工作量相对较大；2、钢结构工程中很多细部详图其实对于最后工程量的影响极小，有些甚至可以忽略不计。
那么，手算的思路是什么呢？如下可知：钢结构里的所有构件主要由H型钢、工字钢、槽钢、钢板、钢管等基础构件组成。
钢结构的重量，简单来说分两种思路，如下表所示：所以，只要在图纸上找准相关构件的面积或者长度，乘以钢结构的理论重量，就可以算出单个构件的重量。
再乘以每个构件的个数，就可以算出整个钢结构工程的工程量。
计算的时候要记住不要丢掉连接各个构件的螺栓，螺栓根据相应定额按个数或重量计算。
算重量的顺序，从主构件：钢柱、钢梁等算起，然后次构件：支撑等，最后各种连接节点。
3、统计汇总：以清单为基本，分类汇总即可。
下图是钢结构清单编制的一个例子，大家可以借鉴学习一下，钢结构工程的子目不像土建工程那么繁多，较容易理解。
清单的编制，主要还是要根据个人掌握的熟练程度与理解能力因人而异，边学边用。
备注：本工程钢结构手算计算稿详见附表。

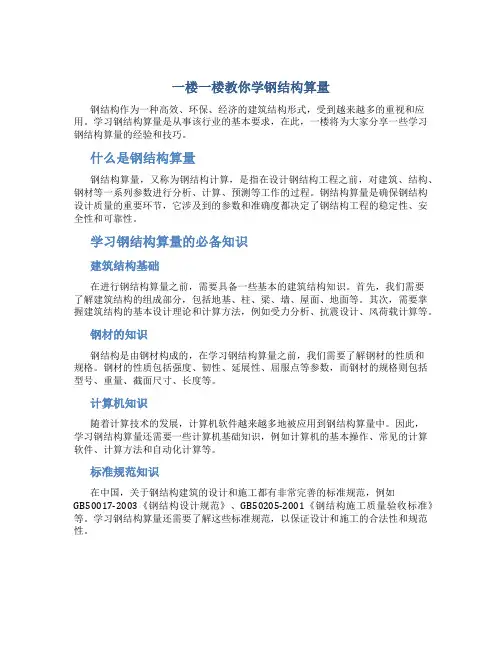

一楼一楼教你学钢结构算量
一楼一楼教你学钢结构算量钢结构作为一种高效、环保、经济的建筑结构形式，受到越来越多的重视和应用。
学习钢结构算量是从事该行业的基本要求，在此，一楼将为大家分享一些学习钢结构算量的经验和技巧。
什么是钢结构算量钢结构算量，又称为钢结构计算，是指在设计钢结构工程之前，对建筑、结构、钢材等一系列参数进行分析、计算、预测等工作的过程。
钢结构算量是确保钢结构设计质量的重要环节，它涉及到的参数和准确度都决定了钢结构工程的稳定性、安全性和可靠性。
学习钢结构算量的必备知识建筑结构基础在进行钢结构算量之前，需要具备一些基本的建筑结构知识。
首先，我们需要了解建筑结构的组成部分，包括地基、柱、梁、墙、屋面、地面等。
其次，需要掌握建筑结构的基本设计理论和计算方法，例如受力分析、抗震设计、风荷载计算等。
钢材的知识钢结构是由钢材构成的，在学习钢结构算量之前，我们需要了解钢材的性质和规格。
钢材的性质包括强度、韧性、延展性、屈服点等参数，而钢材的规格则包括型号、重量、截面尺寸、长度等。
计算机知识随着计算技术的发展，计算机软件越来越多地被应用到钢结构算量中。
因此，学习钢结构算量还需要一些计算机基础知识，例如计算机的基本操作、常见的计算软件、计算方法和自动化计算等。
标准规范知识在中国，关于钢结构建筑的设计和施工都有非常完善的标准规范，例如GB50017-2003《钢结构设计规范》、GB50205-2001《钢结构施工质量验收标准》等。
学习钢结构算量还需要了解这些标准规范，以保证设计和施工的合法性和规范性。
钢结构算量的常用方法和技巧静力分析法静力分析法是一种较为常用的钢结构算量方法，它是通过受力平衡原理和静力学公式来计算建筑物的受力情况。
在静力分析中，首先需要确定建筑物的受力模型，然后对每个构件进行受力分析，最终得出钢结构工程的各个参数。
动力分析法动力分析法是针对钢结构工程受到外部载荷的情况下进行分析的一种算量方法。
它主要包括谐振分析和响应谱分析两种方法。
钢结构算量步骤
第一、算主构件（把所有的钢梁钢柱用钢量统计出来！）第二、算檩条重量第三、算拉接，拉条重量第四、算屋面板面积第五、算墙面板面积第六、算门窗面积第七、就是、螺栓、收边、统计第八、乘单价，汇总第九、安装吊装费用第十、管理费、税金第十一、总造价各种钢材理论重量计算方法2008-01-09 23:29:49 鲁西钢管网收集整理角钢：每米重量=0.00785*（边宽+边宽-边厚）*边厚圆钢：每米重量=0.00617*直径*直径(螺纹钢和圆钢相同）扁钢：每米重量=0.00785*厚度*边宽管材：每米重量=0.02466*壁厚*（外径-壁厚）板材：每米重量=7.85*厚度黄铜管：每米重量=0.02670*壁厚*（外径-壁厚）紫铜管：每米重量=0.02796*壁厚*（外径-壁厚)铝花纹板：每平方米重量=2.96*厚度有色金属比重：紫铜板8.9黄铜板8.5锌板7.2铅板11.37有色金属板材的计算公式为：每平方米重量=比重*厚度1、钢板：其规格按厚度划分，厚度小于4mm的称为薄钢板，厚度在4~6mm之间的称为中厚钢板。
在图纸上以－t表示，t表示钢板的厚度，单位为毫米，如－8×400 ×120。
2、型钢（1）圆钢：在图纸上以φd表示，d为圆钢直径，单位为mm，圆钢的每米理论重量为：每米圆钢理论重量=0.00617d2 （kg/m）（2）方钢：断面是正方形，在图纸上用□b表示，b表示方钢的边长，单位为mm，理论重量可按下式计算：每米理论重量=0.00785b2（kg/m）（3）扁钢：断面是长方形，在图纸上用－b×t表示，b表示长方形的长边长，t表示短边长，单位为mm。
扁钢的理论重量计算公式为：每米理论重量=0.00785b·t（kg/m）（4）工字钢：断面为工字型，按其高度定号码，图纸上用N表示，或Q N表示，N为工字钢钢号，表示工字钢的高度，单位是cm，Q表示轻型工字钢，如: 30，Q 30等。
如何计算钢结构工程量，看完全懂了！
如何计算钢结构⼯程量，看完全懂了！?钢结构是未来发展的⽅向，⼟建算量的不会钢结构算量的⼤有⼈在，但⽇后如果再不会，⾃⼰的⼯资就要涨不上去了。
钢结构⼀直以来是与⼟建分开的，后来的劲钢结构及钢组合结构在施⼯的过程中，都是先有钢结构公司安装再有总包施⼯砼，如此以来接合也会慢慢的相近，有时候基本上融合在⼀起。
1图纸根据图纸⽬录，清理核对图纸数量，检查是否有遗漏。
2建筑施⼯图1. 设计总说明1.1 建筑⾯积、结构形式、柱距、跨度、结构布置情况；1.2 ⼯程量计算的范围：关于结构、屋⾯、墙⾯、门窗等，清楚投标报价的范围；1.3 材料的选⽤及规格型号、技术要求；1.4 钢结构的油漆或涂装要求、防⽕等级。
2. 平⾯布置图、⽴⾯图、剖⾯图：可统计门窗、室内外钢梯、屋⾯彩板、采光板、墙⾯彩板、屋顶通风器、⾬棚、落⽔管、收边泛⽔件、天沟等的⼯程量。
统计时，均应注明每种材料的材质、规格型号。
3结构施⼯图1. 结构设计总说明1.1 材料：各部位(钢柱、梁、檩条、⽀撑等)构件对应的材质，如Q235、Q345，⾼强螺栓的强度等级要求等；1.2 焊接质量要求：焊缝质量等级，⽆损探伤要求，如拼接焊缝质量等级应达到⼀级，要求100%探伤，⼆级焊缝20%探伤，涉及到⽆损检测费⽤的计算。
1.3 除锈要求：⼿⼯和动⼒⼯具除锈(St)、喷射或抛射除锈(Sa)。
不同的除锈等级，除锈费⽤不同。
1.4 油漆(涂装)要求：油漆种类、涂刷遍数、漆膜厚度，防⽕等级，各部位的耐⽕极限。
2. 平⾯布置图、⽴⾯图、剖⾯图、节点详图：2.1 可依次计算如下⼯程量：2.1.1 预埋铁件：包括预埋定位板、预埋螺栓、螺母；2.1.2 钢柱、抗风柱、钢梁、吊车梁；2.1.3 屋⾯⽀撑、系杆、柱间⽀撑、⾬棚⾻架；2.1.4 屋⾯檩条、墙⾯檩条、屋⾯及墙⾯檩条的隅撑、拉杆；2.1.5计算过程中，注意计算吊车梁与柱的连接件、垫板，屋⾯及墙⾯檩托板，隅撑与钢柱、梁的连接板，斜拉杆的钢套管等的⼯程量，注意统计⾼强螺栓的数量。
一步一步教你学钢结构算量
一步一步教你学钢结构算量范本 1（正式、专业风格）：正文：第一章：引言钢结构算量是一项重要的工作，需要细致精确的测算和计算，以保证结构的安全和稳定。
本文将一步一步教你学习钢结构算量的基本知识和技巧。
第二章：概述2.1 钢结构的定义：钢结构是由钢材组成的建筑结构。
2.2 钢结构算量的作用：钢结构算量用于确定结构的材料和数量，为建筑设计提供依据。
第三章：基本计算方法3.1 确定结构的荷载：根据建筑设计和用途确定结构的荷载。
3.2 结构的受力分析：根据结构的形式和荷载情况进行受力分析。
3.3 钢材的选择：根据结构的荷载和受力情况选择合适的钢材。
3.4 建立算量表格：根据结构的形式和钢材的选择建立算量表格。
第四章：具体计算步骤4.1 计算基本零件的长度和数量：根据结构的形式和算量表格计算基本零件的长度和数量。
4.2 计算连接件的数量：根据结构的形式和算量表格计算连接件的数量。
4.3 计算钢材的总量：根据基本零件和连接件的数量计算钢材的总量。
第五章：案例分析5.1 案例一：单跨桁架结构5.2 案例二：多跨桁架结构附件：1. 钢结构算量表格示例2. 案例分析数据表格法律名词及注释：1. 结构荷载：指作用在结构上的重力、风压、地震力等外部力量。
2. 受力分析：通过力学原理对结构的受力情况进行分析和计算。
3. 钢材：指用于构建钢结构的各种型钢、耗材等材料。
范本 2（轻松、简约风格）：正文：第一步：了解钢结构算量钢结构算量是确定结构材料和数量的过程，它是建筑设计中非常重要的一部分。
在学习钢结构算量之前，我们需要了解一些基本概念和步骤。
第二步：掌握基本计算方法根据结构的荷载和受力情况，我们可以采取以下步骤进行钢结构算量：1. 确定结构的荷载；2. 进行结构的受力分析；3. 选择合适的钢材；4. 建立算量表格。
第三步：具体计算步骤在计算钢结构的材料和数量时，我们可以按照以下步骤进行：1. 计算基本零件的长度和数量；2. 计算连接件的数量；3. 计算钢材的总量。
如何手算钢结构的工程量(二)2024
如何手算钢结构的工程量（二）引言概述：本文是《如何手算钢结构的工程量（二）》系列文章的第二篇，旨在帮助读者掌握手算钢结构工程量的方法和技巧。
通过本文的学习，读者将能够准确计算钢结构的材料用量，并为工程量评估和预算提供准确的数据支持。
正文：一、计算钢结构的梁材料用量1.1 确定梁的尺寸和截面积1.2 计算梁的长度1.3 确定梁的跨度和支承方式1.4 确定梁的荷载和荷载系数1.5 应用梁的设计公式，计算梁的截面性能和材料用量二、计算钢结构的柱材料用量2.1 确定柱的截面形状和尺寸2.2 确定柱的长度2.3 确定柱的荷载和荷载系数2.4 应用柱的设计公式，计算柱的截面性能和材料用量2.5 根据柱的截面形状和长度，计算柱的钢材用量三、计算钢结构的桁架材料用量3.1 确定桁架的截面形状和尺寸3.2 确定桁架的长度和跨度3.3 确定桁架的节点和连接方式3.4 确定桁架的荷载和荷载系数3.5 应用桁架的设计公式，计算桁架的截面性能和材料用量四、计算钢结构的薄壁构件材料用量4.1 确定薄壁构件的截面形状和尺寸4.2 确定薄壁构件的长度和跨度4.3 确定薄壁构件的节点和连接方式4.4 确定薄壁构件的荷载和荷载系数4.5 应用薄壁构件的设计公式，计算薄壁构件的截面性能和材料用量五、计算钢结构的连接件材料用量5.1 确定连接件的类型和数量5.2 确定连接件的强度等级和规格5.3 确定连接件的节点和连接方式5.4 确定连接件的工作状态和设计荷载5.5 应用连接件的设计公式，计算连接件的所需材料用量总结：本文介绍了如何手算钢结构的工程量，包括梁、柱、桁架、薄壁构件和连接件的材料用量计算方法。
通过了解每个构件的尺寸、荷载和设计公式等关键参数，读者可以准确计算钢结构的材料用量，并为工程的量评估和预算提供准确的数据支持。
手算工程量的能力对于实际工程实施和管理至关重要，读者应在实践中不断提高自己的计算能力。
钢结构工程算量计价教程6清单列项与报价
广联达软件算量和定额计价培训-钢结构工程的清单列项与计价
广联达软件算量和定额计价培训-钢结构工程的清单列项与计价
• 工程量汇总结果
• 根据2013清单规范，列项如下
本节课小结
预告 下一节讲装饰装修工程的楼地面软件画图算量和清单计价
感谢各位的信任和支持，友情建议各位尽量按时听课，本培训课件，已 经实质性进入了算量和计价实战演示，将逐步讲解广联达图形算量，广联达 定额计价的操作方法和实际工作中的具体操作程序，常规的成本管控措施等 ，造价人员必须掌握的基本知识。后续将带领各位就对量，对价，签证，索
• 2、注意定额所用钢材是否与定额中材料 一致，含量是否一致，不一致时应予调整 。
• 3、规范是所有钢结构构件都须刷防火涂 料，小型构件不能漏算。
• 4、钢结构节点必须明确其连接方式，施工 工艺方能不漏算
广联达软件算量和定额计价培训-钢结构工程的清单列项与计价
广联达软件算量和定额计价培训-钢结构工程的清单列项与计价
赔，投标报价，成本分析等进行共同探讨。
广联达软件算量和定额计价培训-钢结构工程的清单列项与计价
• 本案例以2013清单配江苏2014费用定额和 2014计价定额为参照
• 根据江苏省2014费用定额和图纸设计檐口 高度9.3米，跨度32.8米，确定该工程为一 类工程
• (14)凡工程类别标准中，有两个指标控制的 ，只要满足其中一个指标即可按该指标确 定工程类别。
广联达软件算量和定额计价培训-钢结构工程的清单列项与计价
• 新建完文件后，完善工程信息
• 建立分部名称 • 钢结构不是独立的项目，它是建筑工程的
组成分部
广联达软件算量和定额计价培训-钢结构工程的清单列项与计价
钢结构工程量计算
示例
Exampl e
示例
Exampl e
六、栓钉、高强螺栓工程量计算示例：
1、栓钉按个计算。注意栓钉的纵横分布及间距。 2、高强螺栓按个计算。
示例
Exampl e
七、其他示例：
1、高强螺栓图例如图纸未说明，则按右侧图例。 2、焊缝说明看右图了解。 3、防火涂料按展开面积计算。钢材的展开面积可按金 属结构钢材总重量乘以“金属结构不同主材厚度展开 面积系数表”中不同厚度主材展开面积的系数计算。 查看陕西2004补充定额第十章工程量计算规则第7条。
04 现场实操训练
练习
Practice
现场练习与讨论：
请大家做几个练习题： 1、按温泉城工程图纸结构平面布置图内的钢结构构件1-2轴交J轴上的A-GZ1 及其防火涂料、A-GKL1及其上的高强螺栓的工程量。 2、按温泉城工程图纸水箱间平面布置图内的钢承板、栓钉、封板的工程量。 3、按检修车库图纸Gs-5计算4-5轴交A-B轴内SC-4的重量。 4、按检修车库图纸Gs-6计算1-2轴交A-B轴檩条、撑杆、拉条、隅撑的重量。 ......
示例
Exampl e
四、钢檩条工程量计算示例：
钢檩条无论是C型檩条和Z型檩条均按查理 论重量（或用檩条展开面积*厚度*7.85）* 图示尺寸总长度计算。
五、钢承板、墙面板工程量计算示例：
1、钢承板按图示铺设水平投影面积计算， 不计算搭接部分面积。 注意箱型柱单个截面积是否超过0.3平米。 2、墙面板按图示铺挂面积计算，扣除门 窗洞口面积。 注意单个排风口大小是否超过0.3平米。
相关说明 Relevant description
二、钢结构清单工程量计算规则（陕西清单09版）：
一、金属构件： 1、统一规则：按设计图示尺寸以质量计算。不扣除孔眼、切边、切肢的质量，焊条、铆钉、螺栓等不另增加质量，
一步一步教你学钢结构算量
一楼一楼教你学钢结构算量钢结构是未来发展的方向，土建算量的不会钢结构算量的大有人在，但日后如果再不会，就要谈谈自己的工资是涨不上去了。
钢结构一直以来是与土建分开的，后来的劲钢结构及钢组合结构在施工的过程中，都是先有钢结构公司安装再有总包施工砼，如此以来接合也会慢慢的相近，有时候基本上融合在一起，我只能说我会做钢结构的算量，报价谈不上，因为我的经验不足。
1。
算量最基本的就是看图纸，土建的人都烦钢构图纸的太乱，其实我也有这种看法，因为平法并没有用在其上面，图样还保留了一前土建制图的原则，所以做为老人看比较习惯<101图集出之前的人），后来像我这样人看钢结构图纸真的看不习惯，不过没有办法，还是要习惯的，我们知道麻烦，但任何事情都有规律的，钢结构的详图结点相当的多，但这些变化真的在算的时候影响相当的小，重要是大的方向把握好，钢结构的结点图也是相当科学的，都和科学受力相对应。
有许多是重复或对称等。
认真的看都会看出来。
对于图纸的特点，我会在下面讲2。
算重量，因为钢结构的算量基本上全是按吨计<板按M2）。
钢材+钢材就是钢结构。
而钢材多指型钢，对于型钢的分类算量的方法，我也会一一列出。
并做出讲解。
3。
统计汇总，哈哈，此类应该是不难的，以清单为基本，分类汇总而以了。
识图问路1。
我对钢结构的认识，应该比大家深一些，因为我毕业的时候就进了一家钢结构公司，工作不到两个月，经常的工作就是画一个图纸的钢构件，把这个钢构件看明白了，画出来，他们叫钢结构深化设计<细化方案）做加工所用，说白了，一张钢板怎么加工这样的东东的。
我讲的图识别，其它就是03G102上面的东东，大家有机会可以去下载看一下。
闲言碎语不多讲，说说吧，钢结构图应该怎么看不头痛。
把握好看图不难的原则，其实很简单，比建筑的施工简单多了，因为他每个部分都有详图，哪里不明白了，就看此图有没有什么详图符号，有就找，其实我看明白的地方不是详图的地方，拿出来与原图一对就明白了，是什么柱，是什么梁就明白了许多。
10分钟教你掌握钢结构识图、算量、报价窍门
10分钟教你掌握钢结构识图、算量、报价窍门钢结构识图计算过程中应注意的事项1. 关于工程量计算的格式1.1钢结构的重量单位为kg，面积的单位为m2，长度单位为m，计算结果均保留一位小数。
1.2计算构件重量时，可对构件的零件进行从下到上、从左到右编号，并按此顺序进行计算。
1.3计算式的格式：1.3.1板材：规格×长度×宽度×数量如-6×500×300×5，表示该零件板厚δ=6mm，板长度为500mm，宽度为300mm，数量有5件。
重量计算式为：6×0.5×0.3×7.85×5=35.3kg1.3.2型材：规格、长度×数量×比重如L50×5，L=3500mm×5×3.77，表示肢宽50mm的等边角钢，长度为3500mm，数量有5件，比重为3.77kg/m。
重量计算式为：3.5×5×3.77=66.0kg2. 计算尺寸时的注意的几点2.1注意室内外、钢柱底板的标高值，是±0.00还是其他的标高值。
当用标高值计算长度(或高度)时，应特别注意，不要均按±0.00计算。
2.2关于变H型截面构件(梁、柱)对应的加劲板、檩条隅撑、女儿墙封檐支架的高度(或长度)的计算，可以按平均的梁、柱的H型截面高度为基数计算。
2.3屋面檩条长度，均按通长计算，不扣除檩条之间的间隙，另外要注意加上山墙处屋面梁所占的檩条的长度，比如，轴线表示的是屋面梁的中心线，则：檩条的长度=轴线长度屋面梁宽。
2.4墙面檩条的计算，应注意门柱、门梁是否为双拼檩条，其它部位是否有双拼檩条。
2.5拉杆的长度，按相应的檩条间距每端加50mm计算，及每根拉杆长度均增加100mm 。
2.6关于收边泛水件的计算2.6.1计算范围：屋脊盖板、天沟与屋面板和女儿墙接口处的泛水板、山墙与屋面板接口的泛水板、女儿墙上部的压顶泛水板、墙面转角处的收边板、门窗四周的收边板、墙面板与砖墙相接处的泛水板、墙面与雨棚相接处的泛水板、雨棚四周的收边板。
一步一步教你学钢结构算量
一楼一楼教你学钢结构算量钢结构是未来发展的方向，土建算量的不会钢结构算量的大有人在，但日后如果再不会，就要谈谈自己的工资是涨不上去了。
钢结构一直以来是与土建分开的，后来的劲钢结构及钢组合结构在施工的过程中，都是先有钢结构公司安装再有总包施工砼，如此以来接合也会慢慢的相近，有时候基本上融合在一起，我只能说我会做钢结构的算量，报价谈不上，因为我的经验不足。
1。
算量最基本的就是看图纸，土建的人都烦钢构图纸的太乱，其实我也有这种看法，因为平法并没有用在其上面，图样还保留了一前土建制图的原则，所以做为老人看比较习惯（101图集出之前的人），后来像我这样人看钢结构图纸真的看不习惯，不过没有办法，还是要习惯的，我们知道麻烦，但任何事情都有规律的，钢结构的详图结点相当的多，但这些变化真的在算的时候影响相当的小，重要是大的方向把握好，钢结构的结点图也是相当科学的，都和科学受力相对应。
有许多是重复或对称等。
认真的看都会看出来。
对于图纸的特点，我会在下面讲2。
算重量，因为钢结构的算量基本上全是按吨计（板按M2）。
钢材+钢材就是钢结构。
而钢材多指型钢，对于型钢的分类算量的方法，我也会一一列出。
并做出讲解。
3。
统计汇总，哈哈，此类应该是不难的，以清单为基本，分类汇总而以了。
识图问路1。
我对钢结构的认识，应该比大家深一些，因为我毕业的时候就进了一家钢结构公司，工作不到两个月，经常的工作就是画一个图纸的钢构件，把这个钢构件看明白了，画出来，他们叫钢结构深化设计（细化方案）做加工所用，说白了，一张钢板怎么加工这样的东东的。
我讲的图识别，其它就是0 3G102上面的东东，大家有机会可以去下载看一下。
闲言碎语不多讲，说说吧，钢结构图应该怎么看不头痛。
把握好看图不难的原则，其实很简单，比建筑的施工简单多了，因为他每个部分都有详图，哪里不明白了，就看此图有没有什么详图符号，有就找，其实我看明白的地方不是详图的地方，拿出来与原图一对就明白了，是什么柱，是什么梁就明白了许多。
钢结构算量步骤
钢结构算量步骤钢结构算量步骤一. 引言钢结构算量是钢结构设计的重要环节之一，通过对结构的力学性能和材料性能进行计算，确定结构的尺寸和材料的使用量。
本文将详细介绍钢结构算量的步骤及相关细节。
二. 钢结构算量步骤1. 结构荷载计算1.1 确定结构的使用场所，根据相关标准和规范确定荷载类型及其作用位置；1.2 根据荷载标准计算每种荷载的大小，并考虑同时作用的荷载组合；1.3 将荷载施加到结构的主要节点和构件上。
2. 结构分析2.1 根据结构的几何形状和受力特点进行结构的静力分析；2.2 对结构进行动力分析，确定结构的自振频率，并考虑结构的稳定性。
3. 材料力学性能计算3.1 根据结构的荷载和受力情况，计算结构中各构件的受力状态；3.2 根据钢材的力学性能参数，计算构件的应力、应变、变形等参数。
4. 构件尺寸计算4.1 根据结构的受力情况和应力要求，计算构件的截面尺寸；4.2 考虑构件的连接方式和装配要求，确定构件的长度和形状。
5. 校核与优化5.1 对结构进行校核，确保各构件的尺寸和材料满足设计要求；5.2 根据结构的重要性和经济性，对结构进行优化设计，提高结构的性能和使用寿命。
6. 结果总结与报告6.1 汇总各构件的尺寸、材料和数量，形成结构的算量表；6.2 编制算量报告，记录结构的算量过程和结果，供设计师和施工方参考。
三. 附件列表1. 结构荷载计算表2. 结构分析计算表3. 材料力学性能参数表4. 构件尺寸计算表5. 结构校核与优化记录表6. 算量报告样本四. 法律名词及注释1. 结构荷载计算：根据相关标准和规范，对结构所受荷载进行计算和分析的过程。
2. 结构分析：对结构进行静力或者动力分析，确定结构的受力情况和稳定性。
3. 材料力学性能计算：根据材料的弹性模量、屈服强度等参数，计算构件的应力、应变等力学性能。
4. 构件尺寸计算：根据结构的受力要求和材料特性，计算构件的合适尺寸和形状。
5. 结构校核与优化：对结构进行合理的校核，确保结构满足设计要求，并进行优化设计，提高结构的性能和经济性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
钢结构算量入门教程钢结构是未来发展的方向，土建算量的不会钢结构算量的大有人在，但日后如果再不会，就要谈谈自己的工资是涨不上去了。
钢结构一直以来是与土建分开的，后来的劲钢结构及钢组合结构在施工的过程中，都是先有钢结构公司安装再有总包施工砼，如此以来接合也会慢慢的相近，有时候基本上融合在一起，我只能说我会做钢结构的算量，报价谈不上，因为我的经验不足。
1。
算量最基本的就是看图纸，土建的人都烦钢构图纸的太乱，其实我也有这种看法，因为平法并没有用在其上面，图样还保留了一前土建制图的原则，所以做为老人看比较习惯（101图集出之前的人），后来像我这样人看钢结构图纸真的看不习惯，不过没有办法，还是要习惯的，我们知道麻烦，但任何事情都有规律的，钢结构的详图结点相当的多，但这些变化真的在算的时候影响相当的小，重要是大的方向把握好，钢结构的结点图也是相当科学的，都和科学受力相对应。
有许多是重复或对称等。
认真的看都会看出来。
对于图纸的特点，我会在下面讲2。
算重量，因为钢结构的算量基本上全是按吨计（板按M2）。
钢材+钢材就是钢结构。
而钢材多指型钢，对于型钢的分类算量的方法，我也会一一列出。
并做出讲解。
3。
统计汇总，哈哈，此类应该是不难的，以清单为基本，分类汇总而以了。
识图问路1。
我对钢结构的认识，应该比大家深一些，因为我毕业的时候就进了一家钢结构公司，工作不到两个月，经常的工作就是画一个图纸的钢构件，把这个钢构件看明白了，画出来，他们叫钢结构深化设计（细化方案）做加工所用，说白了，一张钢板怎么加工这样的东东的。
我讲的图识别，其它就是03G102上面的东东，大家有机会可以去下载看一下。
闲言碎语不多讲，说说吧，钢结构图应该怎么看不头痛。
把握好看图不难的原则，其实很简单，比建筑的施工简单多了，因为他每个部分都有详图，哪里不明白了，就看此图有没有什么详图符号，有就找，其实我看明白的地方不是详图的地方，拿出来与原图一对就明白了，是什么柱，是什么梁就明白了许多。
一. 钢结构1 钢结构设计制图分为钢结构设计图和钢结构施工详图两阶段。
2 钢结构设计图应由具有设计资质的设计单位完成，设计图的内容和深度应满足编制钢结构施工详图的要求；钢结构施工详图（即加工制作图）一般应由具有钢结构专项设计资质的加工制作单位完成，也可由具有该项资质的其他单位完成。
注：若设计合同未指明要求设计钢结构施工详图，则钢结构设计内容仅为钢结构设计图。
3 钢结构设计图1）设计说明：设计依据、荷载资料、项目类别、工程概况、所用钢材牌号和质量等级（必要时提出物理、力学性能和化学成份要求）及连接件的型号、规格、焊缝质量等级、防腐及防火措施；2）基础平面及详图应表达钢柱与下部混凝土构件的连结构造详图；3）结构平面（包括各层楼面、屋面）布置图应注明定位关系、标高、构件（可布置单线绘制）的位置及编号、节点详图索引号等；必要时应绘制檩条、墙梁布置图和关键剖面图；空间网架应绘制上、下弦杆和关键剖面图；4）构件与节点详图a）简单的钢梁、柱可用统一详图和列表法表示，注明构年钢材牌号、尺寸、规格、加劲肋做法，连接节点详图，施工、安装要求。
b）格构式梁、柱、支撑应绘出平、剖面（必要时加立面）、与定位尺寸、总尺寸、分尺寸、分尺寸、注明单构件型号、规格，组装节点和其他构件连接详图。
4 钢结构施工详图根据钢结构设计图编制组成结构构件的每个零件的放大图，标准细部尺寸、材质要求、加工精度、工艺流程要求、焊缝质量等级等，宜对零件进行编号；并考虑运输和安装能力确定构件的分段和拼装节点。
《常用用术语》钢结构: 是由钢板、型钢、冷弯薄壁型钢等通过焊接或螺栓连接所组成的结构。
钢结构的特点: 轻质高强；塑性、韧性好；各向同性，性能稳定；可焊性；不易渗漏；耐热但不耐火；耐腐蚀性差；制造简便，施工周期短。
塑性: 承受静力荷载时，材料吸收变形能的能力。
塑性好，会使结构一般情况下不会由于偶然超载而突然断裂，给人以安全保障。
结构设计的目的: 是保证所设计的结构和结构构件在施工和工作过程中能满足各种预定功能要求并具有适当的可靠性。
注明钢构件,我在算量的时候再讲什么是支承呀,什么是斜承呀什么的,哈哈钢结构通常有框架、平面桁架、网架（壳）、索膜、轻钢、塔桅等结构形式。
其理论与技术大都成熟。
亦有部分难题没有解决,或没有简单实用的设计方法，比如网壳的稳定等。
结构选型时，应考虑不同结构形式的特点。
在工业厂房中，当有较大悬挂荷载或大范围移动荷载，就可考虑放弃门式刚架而采用网架。
基本雪压大的地区，屋面曲线应有利于积雪滑落（切线50度外不需考虑雪载），如亚东水泥厂石灰石仓棚采用三心圆网壳，总雪载和坡屋面相比释放近一半。
降雨量大的地区相似考虑。
建筑允许时，在框架中布置支撑会比简单的节点刚接的框架有更好的经济性。
而屋面覆盖跨度较大的建筑中，可选择构件受拉为主的悬索或索膜结构体系。
高层钢结构设计中，常采用钢混凝土组合结构，在地震烈度高或很不规则的高层中，不应单纯为了经济去选择不利抗震的核心筒加外框的形式。
宜选择周边巨型SRC 柱，核心为支撑框架的结构体系。
我国半数以上的此类高层为前者，对抗震不利。
结构的布置要根据体系特征,荷载分布情况及性质等综合考虑.一般的说要刚度均匀.力学模型清晰.尽可能限制大荷载或移动荷载的影响范围,使其以最直接的线路传递到基础. 柱间抗侧支撑的分布应均匀.其形心要尽量靠近侧向力(风、震)的作用线. 否则应考虑结构的扭转. 结构的抗侧应有多道防线. 比如有支撑框架结构,柱子至少应能单独承受1/4的总水平力.框架结构的楼层平面次梁的布置,有时可以调整其荷载传递方向以满足不同的要求。
通常为了减小截面沿短向布置次梁，但是这会使主梁截面加大，减少了楼层净高,顶层边柱也有时会吃不消，此时把次梁支撑在较短的主梁上可以牺牲次梁保住主梁和柱子.构件设计首先是材料的选择.比较常用的是Q235和Q345. 当强度起控制作用时,可选择Q345; 稳定控制时,宜使用Q235.通常主结构使用单一钢种以便于工程管理. 经济考虑,也可以选择不同强度钢材的焊接组合截面（翼缘Q345，腹板Q235）. 另外，焊接结构宜选择Q235B或Q345B。
节点设计1.焊接: 对焊接焊缝的尺寸及形式等,规范有强制规定,应严格遵守. 焊条的选用应和被连接金属材质适应.E43对应Q235,E50对应Q345. Q235与Q345连接时,应该选择低强度的E43,而不是E50.焊接设计中不得任意加大焊缝. 焊缝的重心应尽量与被连接构件重心接近.其他详细内容可查规范关于焊缝构造方面的规定.2.栓接:铆接形式,在建筑工程中，现已很少采用.普通螺栓抗剪性能差, 可在次要结构部位使用.高强螺栓,使用日益广泛.常用8.8s和10.9s两个强度等级.根据受力特点分承压型和摩擦型.两者计算方法不同. 高强螺栓最小规格M12. 常用M16~M30. 超大规格的螺栓性能不稳定,应慎重使用。
自攻螺丝用于板材与薄壁型钢间的次要连接. 在低层墙板式住宅中也常用于主结构的连接. 难以解决的是自攻过程中防腐层的破坏问题。
3.连接板: 需验算栓孔削弱处的净截面抗剪等. 连接板厚度可简单取为梁腹板厚度加4mm，则除短梁或有较大集中荷载的梁外，常不需验算抗剪。
这个东东,其实就是两个对焊件上边加的那个钢板(一般是)4.梁腹板: 应验算栓孔处腹板的净截面抗剪.承压型高强螺栓连接还需验算孔壁局部承压.5.节点设计必须考虑安装螺栓、现场焊接等的施工空间及构件吊装顺序等。
构件运到现场无法安装是初学者长犯的错误。
此外，还应尽可能使工人能方便的进行现场定位与临时固定。
6.节点设计还应考虑制造厂的工艺水平. 比如钢管连接节点的相贯线的切口可能需要数控机床等设备才能完成.(八) 图纸编制钢结构设计出图分设计图和施工详图两阶段，设计图由设计单位提供，施工详图通常由钢结构制造公司根据设计图编制，有时也会由设计单位代为编制。
由于近年钢结构项目增多和设计院钢结构工程师缺乏的矛盾，有设计能力的钢结构公司参与设计图编制的情况也很普遍。
1.设计图: 是提供制造厂编制施工详图的依据. 深度及内容应完整但不冗余. 在设计图中,对于设计依据、荷载资料（包括地震作用）、技术数据、材料选用及材质要求、设计要求（包括制造和安装、焊缝质量检验的等级、涂装及运输等）、结构布置、构件截面选用以及结构的主要节点构造等均应表示清楚，以利于施工详图的顺利编制，并能正确体现设计的意图。
主要材料应列表表示。
2.施工详图:又称加工图或放样图等.深度须能满足车间直接制造加工.不完全相同的另构件单元须单独绘制表达，并应附有详尽的材料表.梁柱铰接铰接柱脚.焊接符号螺栓、孔、电焊铆钉图例2.钢构件的重量计算及解释钢结构的安装工艺不一样的,大家多看看方案就会了,对我们的报价是有影响,但对我的算量影响不大,除非他的方案要拆除,哈钢结构的重量计算主要围绕着铁的密度通常为7.86 就行了,注明一下钢与铁的质量通常按一样的.铁的密度是7.8g/cm3 ---有的时候用7.85哪么钢构件的重量其实就是一个体积与密度的,事,重量都以T表示,就是算方量的体积*7.86T/m3这就是重量(重量,现实中说重量以吨为基本的,力学上用牛)在图纸上表示的时候,大部分的符号用汉语拼音的第一个字母表示这个构件件看下面这个表格,是清单的项目,后面是并入的项目,对于其算量级意义,我们再在就讲讲哈所包含计算构件指,在算出来后,与共并入清单报价.其实楼上的哪个表本来我想应该放在最后的哪张表,但后来想了想,还是教大家列项,不然算出来不好说了钢结构是由钢板、角钢、槽钢、钢管和圆钢等热轧钢材或冷加工成型的薄壁型钢制造而成的结构。
钢结构具有材料强度高、重量轻、安全可靠、制作简便等优点。
在房屋建筑中，主要用于厂房、高层建筑和大跨度建筑。
常见的钢结构构件有屋架、檩条梁、柱、支撑系统等。
构件代号房屋结构的基本构件，如板、梁、柱等。
种类繁多，布置复杂，为了图示简明扼要，并把构件区分清楚，便于施工、制表、查阅，把每类构件给予代号。
常用构件的代号代号也是和以前的一样的,简单Re:一步步学钢结构算量（编辑中）型钢工字钢:一、概述工字型钢也称钢梁，是型钢的一种，截面为工字形的长条钢材。
其规格以腰高( h)*腿宽(b)*腰厚(d)的毫米数表示，如“工160*88*6”，即表示腰高为160毫米，腿宽为88毫米，腰厚为6毫米的工字钢。
二、主要用途工字钢广泛用于各种建筑结构、桥梁、车辆、支架、机械等。
三、种类和规格工字钢分普通工字钢和轻型工字钢，热轧普通工字钢的规格为10-63#。
经供需双方协议供应的热轧普通工字钢规格为12-55#。
工字钢的规格也可用型号表示，型号表示腰高的厘米数，如工16#。
