德国Zeiss激光扫描共聚焦显微镜快速操作手册
Zeiss 激光扫描共聚焦显微镜 操作手册
Zeiss 激光扫描共聚焦显微镜操作手册目录:1 系统得组成系统组成及光路示意图实物照片说明2 系统得使用2、1 开机顺序2、2 软件得快速使用说明2、3 显微镜得触摸屏控制2、4 关机顺序3 系统得维护1 系统得组成激光扫描共聚焦显微镜系统主要由:电动荧光显微镜、扫描检测单元、激光器、电脑工作站及各相关附件组成。
系统组成及光路示意图:电脑工作站激光器电动荧光显微镜扫描检测单元实物照片说明:电动荧光显微镜扫描检测单元CO2 培养系统控制器激光器电脑工作站2 系统得使用2、1 开机顺序(1)打开稳压电源(绿色按钮)等待2 分钟(电压稳定)后,再开其它开关(2)主开关[ MAIN SWITCH ]“ON”电脑系统[ SYSTEMS/PC ]“ON”扫描硬件系统[ PONENTS ]“ON”(3)打开[ 电动显微镜开关]打开[ 荧光灯开关](注:具有5 档光强调节旋钮)(4)Ar 离子激光器主开关“ON”顺时针旋转钥匙至“—”预热等待约15分钟,将激光器[ 扳钮] 由“Standby”扳至“Laser run”状态,即可正常使用(5)打开[ 电脑开关],进入操作系统注:键盘上也具有[ 电脑开关]2、2 软件得快速使用说明(1)电脑开机进入操作系统界面后,双击桌面共聚焦软件ZEN 图标(2)进入ZEN 界面,弹出对话框:“Start System”——初始化整个系统,用于激光扫描取图、分析等。
“Image Processing”——不启动共聚焦扫描硬件,用于已存图像数据得处理、分析。
(3)软件界面:1 功能界面切换:扫描取图(Acquisition)、图像处理(Processing)、维护(Maintain) (注:Maintain仅供Zeiss专业工程师使用)2 动作按钮;3 工具组(多维扫描控制);4 工具详细界面;5 状态栏;6 视窗切换按钮;7 图像切换按钮;8 图像浏览/预扫描窗口;9 文档浏览/处理区域;10 视窗中图像处理模块动作按钮:Single ——扫描单张图片、并在图像预览窗口显示。
Zeiss 激光扫描共聚焦显微镜 操作手册
Zeiss 激光扫描共聚焦显微镜操作手册目录：1 系统的组成系统组成及光路示意图实物照片说明2 系统的使用2.1 开机顺序2.2 软件的快速使用说明2.3 显微镜的触摸屏控制2.4 关机顺序3 系统的维护1 系统的组成激光扫描共聚焦显微镜系统主要由：电动荧光显微镜、扫描检测单元、激光器、电脑工作站及各相关附件组成。
系统组成及光路示意图：电脑工作站激光器电动荧光显微镜扫描检测单元实物照片说明：电动荧光显微镜扫描检测单元CO2 培养系统控制器激光器电脑工作站2 系统的使用2.1 开机顺序（1）打开稳压电源（绿色按钮）等待2 分钟（电压稳定）后，再开其它开关（2）主开关[ MAIN SWITCH ]“ON”电脑系统[ SYSTEMS/PC ]“ON”扫描硬件系统[ COMPONENTS ]“ON”（3）打开[ 电动显微镜开关]打开[ 荧光灯开关]（注：具有5 档光强调节旋钮）（4）Ar 离子激光器主开关“ON”顺时针旋转钥匙至“—”预热等待约15分钟，将激光器[ 扳钮] 由“Standby”扳至“Laser run”状态，即可正常使用（5）打开[ 电脑开关]，进入操作系统注：键盘上也具有[ 电脑开关]2.2 软件的快速使用说明（1）电脑开机进入操作系统界面后，双击桌面共聚焦软件ZEN 图标（2）进入ZEN 界面，弹出对话框：“Start System”——初始化整个系统，用于激光扫描取图、分析等。
“Image Processing”——不启动共聚焦扫描硬件，用于已存图像数据的处理、分析。
（3）软件界面：1 功能界面切换：扫描取图（Acquisition）、图像处理（Processing）、维护（Maintain）（注：Maintain仅供Zeiss专业工程师使用）2 动作按钮；3 工具组（多维扫描控制）；4 工具详细界面；5 状态栏；6 视窗切换按钮；7 图像切换按钮；8 图像浏览/预扫描窗口；9 文档浏览/处理区域；10 视窗中图像处理模块动作按钮：Single ——扫描单张图片、并在图像预览窗口显示。

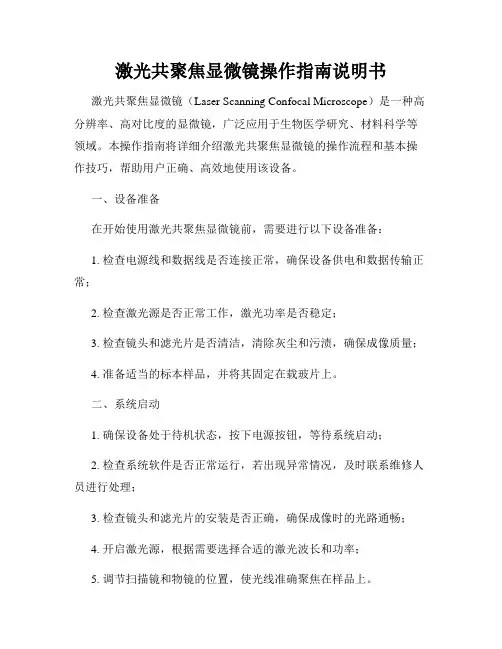

激光共聚焦显微镜操作指南说明书
激光共聚焦显微镜操作指南说明书激光共聚焦显微镜（Laser Scanning Confocal Microscope）是一种高分辨率、高对比度的显微镜，广泛应用于生物医学研究、材料科学等领域。
本操作指南将详细介绍激光共聚焦显微镜的操作流程和基本操作技巧，帮助用户正确、高效地使用该设备。
一、设备准备在开始使用激光共聚焦显微镜前，需要进行以下设备准备：1. 检查电源线和数据线是否连接正常，确保设备供电和数据传输正常；2. 检查激光源是否正常工作，激光功率是否稳定；3. 检查镜头和滤光片是否清洁，清除灰尘和污渍，确保成像质量；4. 准备适当的标本样品，并将其固定在载玻片上。
二、系统启动1. 确保设备处于待机状态，按下电源按钮，等待系统启动；2. 检查系统软件是否正常运行，若出现异常情况，及时联系维修人员进行处理；3. 检查镜头和滤光片的安装是否正确，确保成像时的光路通畅；4. 开启激光源，根据需要选择合适的激光波长和功率；5. 调节扫描镜和物镜的位置，使光线准确聚焦在样品上。
三、图像获取1. 打开激光共聚焦显微镜软件，并根据需要选择合适的成像模式；2. 调节激光功率和增益，确保图像的亮度和对比度适宜；3. 调节扫描镜的扫描速度，根据样品的要求选择合适的扫描速度；4. 调节焦距和聚焦位置，通过手动或自动对焦功能获取清晰的图像；5. 点击图像捕捉按钮，记录当前图像或录制图像序列。
四、图像处理和分析1. 通过激光共聚焦显微镜软件提供的图像处理功能，对图像进行调整和增强，以获得更好的观察效果；2. 根据需要，利用软件提供的计算和分析功能对图像进行进一步处理，如三维重建、光学切片等；3. 对图像进行定量分析时，选择合适的工具和算法，并按照要求设定参数；4. 记录和保存处理后的图像数据，以备后续分析和报告撰写使用。
五、设备关闭1. 停止图像采集和处理工作；2. 降低激光功率，关闭激光源；3. 将扫描镜和物镜返回初始位置，关闭设备；4. 断开电源和数据线，保持设备清洁干燥。
蔡司显微镜操作步骤及注意事项
蔡司显微镜操作步骤1．检查电源线和灯箱接头是否接好,确保各个部件都正常插入光路中。
2．打开机体电源，调节光的亮度至适中。
3．把载物台降到最低，放入样品。
4．首先用低倍物镜观察样品。
先用粗调旋钮升高载物台，等到样品快清晰时改用微调旋钮把样品调清晰，然后再逐步切换到高倍，微调一下，使图像清晰。
5. 打开AxioVision SE64 Rel. 4.9软件，点击“预览”调出图像，微调旋钮把样品调清晰后点击“拍摄”。
6. 点击“控制区域”的比例尺选项，选定放大倍数，之后点击“标尺”进行标尺的添加。
7. 图像保存与拷贝。
8. 关机。
蔡司显微镜注意事项1．只有经过培训且能够独立熟练操作的人员方可使用，避免损坏机器。
2．调焦时注意不要使物镜碰到试样，以免划伤物镜。
3．在载物台垫片圆孔中心的位置远离物镜中心位置时不要切换物镜，以免划伤物镜。
4．亮度调整切忌忽大忽小，也不要过亮，影响灯泡的使用寿命，同时也伤害视力。
5.所有（功能）切换，动作要轻，要到位。
6. 转换倍数时，不要直接拨动物镜；而是拨动转盘；调节焦距，从低倍到高倍找焦平面，禁止直接用高倍找焦平面；高倍观察一定采用微调；7. 载物台支架旋钮、摄像头、加密狗和双滤光轮滑齿不要动。
8. 禁止使用USB、移动硬盘等可移动存储；9. 所有部件禁止用酒精擦拭；10.禁止带腐蚀液进入实验室。
11.关机时要将亮度调到最小。
12.关机不使用时，将物镜通过调焦机构调整到最低状态。
13.关机不使用时，不要立即该盖防尘罩，待冷却后再盖，注意防火。
激光共聚焦系统使用说明 Imager Vario LSM
共聚焦显微镜操作入门指南(仅供内部使用)文档作者：李宇(liyu@) 日期：2012-12-04文档校对：李宇日期：2012-12-04卡尔蔡司中国版权所有不得复制目录1开机 (1)1 .1接通总电源 (1)1 .2打开激光器 (1)1 .3打开控制器、主控电脑 (1)2使用激光共聚焦扫描软件Zen 2010 (2)2 .1打开软件 (2)2 .2切换到明场观察模式（目镜筒） (2)2 .3放入样品并在明场模式下找到焦平面 (3)2 .4切换到共聚焦扫描模式 (6)2 .5设置激光扫描参数，找到样品最亮的焦平面位置 (6)2 .6设置Z-stack扫描上下限 (8)2 .7开始扫描 (10)2 .8分析扫描结果，进行三维观测 (11)3关机 (15)4附：目镜中，使用明场、暗场和偏光模式观察样品 (16)4 .1明场模式 (16)4 .2暗场模式 (17)4 .3偏光模式 (17)5附：使用相机（CCD）拍摄明场、暗场和偏光图 (18)5 .1拍摄明场图 (18)5 .2拍摄暗场图 (19)5 .3拍摄偏光图 (19)1 开机1 .1接通总电源图 1 从左至右依次为：墙体总电源、稳压器电源、激光器和电脑电源1 .2打开激光器图 2 转动激光器钥匙，打开激光器，LED指示灯亮1 .3打开控制器、主控电脑图 3 依次打开左图显微镜主机控制器电源、右图电脑主机电源提示：当仅使用CCD拍图，或者长时间不用机器时，建议关闭激光器，以延长其寿命。
2 使用激光共聚焦扫描软件Zen 20102 .1打开软件双击图标，然后点击“Start System ”进入软件。
2 .2切换到明场观察模式（目镜筒）2 .2.1 在共聚焦软件中切换为明场观察模式：点击“Locate ”标签，选择“Online ”，点击“BF ”（Bright Field 的缩写）。
此时系统打开卤素灯，并将明场光学模块转入光路。
图 4 切换为明场观察模式提示：如果出现硬件通讯问题，软件左下角会弹出信息对话框，此时一般的解决方法是：1）重启Zen 软件；2）如果仍无效，关闭整个系统，过5分钟后再重启系统。
激光共聚焦系统使用说明(Imager Vario & LSM 700)
卡尔蔡司中国
版权所有 不得复制
蔡司共聚焦显微镜操作入门指南
目 录
1 开机 ......................................................................................................................................... 1 1 .1 1 .2 1 .3 2 接通总电源 ............................................................................................................... 1 打开激光器 ............................................................................................................... 1 打开控制器、主控电脑............................................................................................ 1
仅供内部使用
6
蔡司共聚焦显微镜操作入门指南
Digital Offset: 2
图
12 激光扫描参数设置界面
(或直接可以点击快捷方式，一键直接完成以上参数的自动设置：) 1.点击 Acquisition Mode 2.点击 load acquisition configuration； 3.选中 configuration； 然后，2.5.1 中的参数会自动完成设置。
关闭整个系统， 过 5 分钟
Zeiss激光扫描共聚焦显微镜LSM700操作说明-cai
电动荧光显微镜
扫描检测单元
激光器
电脑工作站
ÓÉ Foxit PDF Editor ±à¼-
°æȨËùÓÐ (c) by Foxit Software Company, 2004 - 2007 ½öÓÃÓÚÆÀ¹À¡£
实物照片说明：
电动荧光显微镜
扫描检测单元
CO2 培养系统控制器
激光器 电Байду номын сангаас工作站
打开 [ 荧光灯开关 ] （注：具有荧光光强调节旋钮）
（3）打开 [ 电脑开关 ]，进入操作系统 注：键盘上也具有 [ 电脑开关 ]
（4） 打开激光器电源开关，将激光器上的钥匙转到水 平位置
ÓÉ Foxit PDF Editor ±à¼°æȨËùÓÐ (c) by Foxit Software Company, 2004 - 2007 ½öÓÃÓÚÆÀ¹À¡£
ÓÉ Foxit PDF Editor ±à¼°æȨËùÓÐ (c) by Foxit Software Company, 2004 - 2007 ½öÓÃÓÚÆÀ¹À¡£
2.4 关机顺序：
（1）关闭软件：主菜单“File”——>“Exit”，退出共聚焦软件 ZEN。 （2）关闭主电脑操作系统、显示器电源。 （3）关闭 [荧光灯电源 ]。 （4）关闭 [扫描载物台电源] 、[显微镜系统电源]。 （5）如果使用了 [CO2 培养系统] ，则关闭其电源。 （6）等 [灯箱] 充分冷却后，再放防尘罩。 （7）如果长时间（>1 day）不使用，则关闭稳压电源、墙上总电源。
激光连接状况检查
ÓÉ Foxit PDF Editor ±à¼°æȨËùÓÐ (c) by Foxit Software Company, 2004 - 2007 ½öÓÃÓÚÆÀ¹À¡£
Zeiss LSM 780 激光扫描共聚焦显微镜光路设置和不同扫描模式的使用
Zeiss LSM 780 激光扫描共聚焦显微镜光路设置和不同扫描模式的使用对于使用激光扫描共聚焦显微镜的研究者来说，实验设计、样品准备、仪器操作和后期图片处理是一个实验至关重要的四步，前两步是任何一个研究者都必须具备的能力，否则无从谈起上机实验，后期图片处理无非就是修饰润色使图片从视觉上更美观，而对大多数从事生物学医学领域的研究者来说，仪器的操作可能是最关键的一步，而仪器操作中光路的设置和不同扫描模式的选择可能是最难掌握和最难学习的模块，因为这部分可能涉及一些物理光谱学的知识。
文章就以自己实验室Zeiss LSM 780激光扫描共聚焦显微镜为例，简要介绍其三种光路设置和五种不同扫描模式如何选择使用，希望对使用者有所帮助。
标签：激光扫描共聚焦显微镜；光路设置；扫描模式引言随着现代科学技术的飞速发展，各种荧光蛋白、荧光染料和精密光学元件不断出现[1-5]，激光扫描共聚焦显微镜技术得到了极大的发展，各种公司，各种型号的共聚焦系统不间断问世或完善，广泛应用在细胞生物学医学领域[6-8]。
广泛的应用使得这一设计精密又操作复杂的仪器必须让有需要的研究者方便学习和掌握。
就以蔡司公司为例，科学技术的发展和适应市场的需要，不同型号的共聚焦系统逐步上市和使用，LSM 510、510 Meta、700、710、780等在硬件技术提高的同时，操作软件也在一步步简化。
文章以华南农业大学亚热带农业生物资源保护与利用国家重点实验室的一台超高灵敏度检测Zeiss LSM 780系统为例，介绍其光路设置和不同扫描模式的选择，因为它是目前蔡司公司推出的上述普通激光扫描共聚焦显微镜中型号最高的一款，它的光路设置和扫描模式的配置将集上述所有型号系统的内置设置于一身，希望能给实验者提供较全面的指导。
1 Zeiss LSM 780 激光扫描共聚焦显微镜三种光路设置（1）最“傻瓜式”一键操作：Zeiss LSM 780使用Zen 2011软件，软件操作界面有一个Resue按钮。
激光扫描共聚焦显微镜ZEISS780操作规程
激光扫描共聚焦显微镜ZEISS 780操作规程本设备属于精密设备，操作人员必须提前熟悉其适用范围、结构、性能及其具体操作方法，未经操作培训者不能进行上机操作。
通过操作培训的人员必须严格按照仪器管理老师的培训要求及设备使用说明书指定的操作进行工作。
1.开机提前进行镜检，确保样本无误；查看空调温度、抽湿机湿度和不间断电源工作情况。
1.1开三相稳压电源。
注意：先开稳压电源后面的黑色扳手开关①，再按下稳压电源前面的绿色按钮②，如果出现报警声，请马上关闭稳压电源，并报告管理人员。
1.2两分钟以后依次打开电源控制板上的三个开关。
先打开主开关MAIN SWITCH③，再依次打开SYSTEMS/PC④和COMPONENTS⑤开关。
注意：各个开关不要同时按下，开机时仪器会进行自检，每按下一个开关，请等待相应的部件自检完毕后再开下一个开关。
1.3打开电脑开关⑨，点击“LSM User”图标，进入桌面；当看到桌面右下角显示“注意安全”图标时，方可点击桌面中央的ZE N软件图标；然后点击“Start System”按钮开启软件。
注意：当桌面右下角始终不显示“注意安全”图标时，不可启动软件。
这时把电脑主机左边那台仪器的盖子掀开，按一下“Reset”按钮，等待电脑桌面右下角出现“注意安全”图标。
1.4打开氩离子激光器（若不使用458nm或488nm或514nm激光线则不需要打开）。
先打开氩离子激光器正面的开关ON⑥，再顺时针旋转钥匙⑦至“—”的方向，等待绿色指示灯亮起方可开启光路(大约5-10min)。
注意：Ar+激光器在启动后，需要1h左右的预热时间才能进入稳定状态。
若闲置时间1h以上，可将激光器扳钮由“laser run”位置扳至“idle power”处⑧，保护激光器，延长使用寿命。
2.找目标2.1在明场下用Transmitted light找目标，点击①、②、③、④注意：如果实验只使用空气镜，放置样品后，建议先选择低倍物镜找细胞，再换用高倍物镜微调即可。
德国Zeiss 激光共聚焦显微镜 快速操作手册
德国Zeiss 激光共聚焦显微镜快速操作手册德国 Zeiss 激光扫描共聚焦显微镜快速操作手册制作: 光学仪器(上海)制作:Zeiss 光学仪器(上海)国际贸易有限公司孙凯 2009 年 6 月目录:目录:1 系统的组成系统组成及光路示意图实物照片说明实物照片说明2 系统的使用2.1 开机顺序软件的快速使用说明2.2 软件的快速使用说明快速使用显微镜的2.3 显微镜的触摸屏控制2.4 关机顺序3 系统的维护1 系统的组成激光扫描共聚焦显微镜系统主要由:电动荧光显微镜、扫描检测单元、激光器、电脑工作站及各相关附件组成。
激光扫描共聚焦显微镜系统主要由:电动荧光显微镜、扫描检测单元、激光器、电脑工作站及各相关附件组成。
系统组成及光路示意图:系统组成及光路示意图: 组成及光路示意图电动荧光显微镜扫描检测单元激光器电脑工作站实物照片说明:实物照片说明: 电动荧光显微镜扫描检测单元CO2 培养系统控制器激光器电脑工作站2 系统的使用2.1 开机顺序 )打开稳压电源(绿色按钮)(1)打开稳压电源(绿色按钮) 等待 2 分钟(电压稳定)后，再开其它开关) “ ”(2)主开关 MAIN SWITC H “ON” “ ”电脑系统SYSTEMS/PC “ON” “ ”扫描硬件系统COMPONENTS “ON” )(3)打开电动显微镜开关打开荧光灯开关 (注:具有 5 档光强调节旋钮) ) 离子激光器主开关”(4)Ar 离子激光器主开关“ON”顺时针旋转钥匙至“—”预热等待约分钟，预热等待约 15 分钟，”将激光器扳钮由“Standby”扳至”状态，“Laser run”状态，即可正常使用 ) ，(5)打开电脑开关，进入操作系统注:键盘上也具有电脑开关 2.2 软件的快速使用说明(1)电脑开机进入操作系统界面后，双击桌面共聚焦软件 ZEN 图标(2)进入 ZEN 界面，弹出对话框: ”——“Start System”——初始化整个系统，用于激光扫描取图、分析等。
Zeiss Scope系列正置荧光显微镜快速操作指南 2
Zeiss Scope系列正置荧光显微镜快速操作指南一、显微镜主要观察方法简介明场：适合常规镜检、病理、染色样品的观察方法。
此观察方法优点是视野亮度高、均匀，应用范围广，操作简单。
缺点是：透明标本对比度低，标本没有立体感。
荧光：物质中的电子吸收光的能量由低能状态转变为高能状态，再回到低能状态时释放出的光，是非温度辐射光——冷光。
即：物质吸收短波光，发射出的长波光。
荧光显微镜利用荧光光源激发样品中的荧光物质，检测激发光的情况。
二、显微镜各主要部件缩略图1 镜筒2 消色差的照明适配器3 上部主机体4 反射光滤光片插板5 调节辅助6 适配器7 反射镜组件8 下部主机体9 透射光滤光片插件10 透射光的滤光片轮11 聚光镜托架12 聚光镜13 载物台托架14 载物台三、系统开关机（一）开机顺序1．打开显微镜电源开关2．打开电脑及软件AxioVision（二）关机顺序：先关软件，然后是显微镜开关、电源开关。
四、明场观察成像操作流程1. 反射镜转轮打到BF 明场位置2. 调节光强，光路100%转到眼睛3. 低倍（如10X倍）下观察样品，通过移动载物台至目标位置，并通过粗细调焦旋钮聚焦，然后再调至高倍4. 准备拍照了，首先光路切换至相机5. 打开软件，点开Live（预览）按钮6. 先曝光Exposure——对照Live 结果进一步精细聚焦——调节曝光时间——如果彩色模式拍照需要做自动或互动式白平衡（White balance，自动、挑选）——再次曝光后——Snap 成像——保存Save7. 拍照完毕，先关软件，再关显微镜、电脑五、荧光观察成像操作流程1. 开显微镜电源、荧光光源及电脑2. 先按明场或相差观察方法聚焦3. 反射镜转轮根据标记探针的颜色打到FITC，Rhod或DAPI 等4. 准备拍照了，首先光路切换至相机5. 打开软件，点开Live按钮6. 先曝光Exposure——对照Live 结果进一步精细聚焦——调节曝光时间——Snap 成像——保存Save (切记：荧光拍照时不做白平衡，若颜色不一致请点击3200K按钮)7. 拍照完毕，先关软件，再关显微镜、电脑。
激光共聚焦扫描显微镜操作规程
激光共聚焦扫描显微镜操作规程一．开机程序1．开启总电源，确认所有仪器电源状态正常工作2．开启电脑，双击桌面上的LSM510图标，开启显微镜。
3．在初始平面上点击Start Expert Mode 键开启专家拍摄模式。
4．在主菜单中点击File New键，建立新的数据库。
二．软件拍摄1．在主菜单上点击Acquire Laser键，开启需要使用的激光2．在主菜单上点击VIS键，开启显微镜观察模式3．把需要观察的玻片放到载物台上选择需要观察的平面4．在主菜单上点击LSM键，开启进入显微镜激光扫描模式5．在主菜单上点击Config键，选择所需要扫描的模式及参数6．在主菜单上点击Scan Find键，进行图像参数自动校正7．在Scan子菜单下点击Fast X键，进行层面选择8．在连续扫描中调节放大器增益、补偿；激光强度等图像参数来优化图像9．点击图像子菜单上的Save键存储优化好的图像三．关机程序1．完成所有操作后，关掉激光开关，冷却5分钟后，点击主菜单上Exit键，退出所有程序2．关闭电脑3．关闭电源ZEISS 510 MET A二维扫描程序1.在Acquire → config →确定扫描所需的波长，（如果已作过相同方法的扫描，可直接调出一张相同条件的图像，用图像窗中的Reuse确定有关的扫描条件）2.在Acquire → micro →在低倍镜(透射光或荧光)下找到要观察的图像3.在Scan control → mode → find →在显示器上找到图像，选定扫描需用的分辨率4.调节物镜到适当的放大倍数5.Scan control → mode →New，打开一新图像窗6.在Scan control → mode → cont →用zoom将图像大小调至最佳，用Pinhole（一般选1）、Detector Gain（650左右，不宜时间超过800，也不宜低于500）、Amplifier offset（不宜过低），以及选择作算术平均值次数、调节激光强度（488nm不超过25%）等调节图像质量至最佳。
2.高灵敏度激光共聚焦显微镜.Zeiss 780.开机步骤
目视光路荧光的shutter
可以临时且快速开关荧光
开关目视光路： Online：打开目视光路 Offline：关闭目视光路
目视光路白光和荧光的选择： BF：白光 DICII：白光微分干涉照明 DICIII：白光微分干涉照明 DAPI：观察DAPI C-Y-F：观察绿光 DsRED：观察红光 AF660：观察远红外光
高灵敏度激光共聚焦显微开机步骤
总电源开关 第一步：打开总电源开关 一个大的，两个小的 依次打开
开机步骤
载物台电源 完美聚焦电源
显微镜电源
第二步：打开各组件开关 从上往下 依次打开 （中间的完美聚焦电源开关摁击一下即可）
可选步骤
Ar离子 激光器 的控制器
如果需要用目镜镜筒观察样品，请调至Online
如果需要用激光扫描样品 ，请调至Offline
780有两套独立的光路：
注意：两套光路无法同时使用！本页面介绍的是Acquisition模块
Show manual tools 和 show all 全部要打上勾
激光波长： 458、488、514nm
电源开关
激发开关
开机步骤
软件主机 第三步：打开软件主机，进入LSM USER
开机步骤
打开Zen 2010软件
开机步骤
启动拍摄系统
如果无需拍摄 仅需启动图像处理模块
780有两套独立的光路： 注意：两套光路无法同时使用！本页面介绍的是Ocluar模块 目视光路（汞灯作为光源） 由Ocular 模块控制 扫描光路（激光作为光源） 由Acquisition模块控制
如果实验需要 458nm、 488nm、 （如GFP、FITC和ALEXA488） 稳压开关 514nm的激光 则需要打开Ar离子激光器 否则无需打开！
SEM-操作使用手册
Zeiss Supra55(VP)扫描电子显微镜简明操作指南一、开机说明冷启动步骤1、启动UPS打开墙上空气开关，确认UPS后面电池开关打开，按前面面板上On键至两个绿灯亮。
2、启动循环水冷机。
按On键，确认水泵1和制冷指示灯亮。
检查出水口压力在2～3bar。
出水口压力可由压力表下方阀门调节。
若有报警，检查水位，按Res键。
3、启动空气压缩机。
确认空气压缩机上启动阀门上开关为“I”状态。
检查输出气压为5～6bar。
4、确认主机后两个电源开关状态为On。
此时，主机前面板上红灯亮。
5、按下黄键。
说明：前级真空泵进入工作状态，分子泵、潘宁计和离子泵自动顺序启动。
6、按下绿键。
按下绿键后，电脑会自动启动，输入计算机密码：7、启动SmartSEM软件。
用户名：system 密码：8、检查真空值，等待真空就绪。
注意：当System Vacuum<2×10-5mBar时，会自动打开CIV阀门(column isolation valve)，并启动离子泵。
当Gun Vacuum=<5×10-9mBar时，可启动灯丝。
若长期停机，需做烘烤。
9、开启灯丝。
10、开TV，检查样品台。
11、装样品(见第二部分)。
12、加高压(EHT)。
13、观察样品。
待机状态1、关闭高压(EHT)。
2、关闭SmartSEM软件。
注意：分两步，先关用户界面User Interface，后关后台程序EM Server。
3、关Windows。
4、必要时，关能谱、EBSD。
5、按下黄键此时，电子光学系统、样品台及检测系统电源关闭。
电镜真空系统和灯丝继续工作。
待机状态启动1、按下绿键。
按下绿键后，电脑会自动启动，输入计算机密码：2、启动SmartSEM软件。
用户名：system 密码：3、检查真空值。
4、换样或加高压观察样品。
关机步骤1、关高压(EHT)和灯丝。
2、关SmartSEM软件。
注意：分两步，先关用户界面User Interface，后关后台程序EM Server。
激光扫描共聚焦显微镜操作指南说明书
激光扫描共聚焦显微镜操作指南说明书[激光扫描共聚焦显微镜操作指南说明书]引言：本操作指南为用户提供激光扫描共聚焦显微镜的详细操作流程及相关注意事项。
在使用本设备之前，请仔细阅读本指南，以确保能够正确、安全地操作设备，并获得最佳的成像效果。
一、设备介绍激光扫描共聚焦显微镜是一种先进的显微镜技术，结合了共聚焦成像和激光扫描技术，可以实现高分辨率、三维成像及活细胞观察等功能。
本设备由以下主要部分组成：1. 共聚焦显微镜主体：包括光源系统、光学系统、扫描系统、探测器等核心部件。
请勿对主体进行任何未经授权的拆卸或修改。
2. 控制系统：用于控制设备的开关、成像参数设置、图像采集及处理等功能。
在操作设备之前，请确保控制系统处于正常工作状态。
二、准备工作在操作激光扫描共聚焦显微镜之前，请进行以下准备工作：1. 检查设备：确保设备的电源线、信号线、光纤等连接线路良好，无损坏或松动情况。
2. 准备标本：根据需要观察的样本类型，准备适当的标本片，并在标本片上施加适当的荧光染料。
3. 调整镜片：根据需要选择适当的镜头，并按照设备说明进行安装和调整。
三、操作步骤以下为基本的操作流程，具体步骤可能会因设备型号和厂家而有所不同，请根据实际情况进行操作：1. 打开设备电源：将电源开关置于“开启”位置，待设备启动完全后，检查设备各部分是否正常。
2. 设置成像参数：通过控制系统，设置激光波长、放大倍数、成像模式等参数。
根据标本类型及观察需求，合理选择参数设置。
3. 校准镜片：根据设备说明书，进行扫描头和标本之间的焦距调整，保证成像过程中的清晰度和准确度。
4. 开启激光：根据标本需要，选择相应的激光波长，并逐一打开相应激光。
5. 定位标本：通过显微镜目镜进行初步观察，调整位置和焦距，使标本位于成像区域。
6. 开始扫描成像：在控制系统中选择扫描图像模式，点击“开始扫描”按钮，启动扫描成像过程。
7. 图像采集和处理：根据需要，可设置图像采集的帧数、分辨率等参数，并在采集图像后进行必要的图像处理和分析。
激光扫描共聚焦显微镜操作说明书
激光扫描共聚焦显微镜操作说明书操作说明书激光扫描共聚焦显微镜是一种高端的显微镜设备，具有高分辨率、高灵敏度的特点，广泛用于生物学、医学、材料科学等领域。
为了正确且有效地操作激光扫描共聚焦显微镜，本操作说明书将为您提供详细的指导。
一、设备介绍激光扫描共聚焦显微镜由以下主要部分组成：1. 显微镜主体：负责接收样本的光信号，并进行扫描成像。
2. 激光系统：提供高能量、高稳定性的激光光源，用于激发样本的荧光信号。
3. 探测系统：用于接收样本的荧光信号，并将其转化为图像信号。
4. 控制系统：提供对显微镜参数进行调节和设置的功能。
二、注意事项在操作激光扫描共聚焦显微镜之前，请确保您已熟悉以下注意事项：1. 安全操作：激光光源具有较强的激光辐射，请佩戴适当的激光防护眼镜并避免直接暴露于激光光束下。
2. 样本准备：样本应事先处理好并放置在适当的载玻片上，确保样本表面平整，避免气泡或杂质的干扰。
3. 导入样本：轻轻将载玻片插入显微镜主体的样本台中，并用调节旋钮精确定位样本。
4. 参数设置：根据实验需要，设置合适的激光功率、放大倍数和扫描速度等参数，确保获得清晰的图像。
5. 镜头清洁：定期清洁显微镜镜片，避免灰尘或污渍影响成像质量。
注意使用专用的镜头清洁纸和清洁液。
三、操作步骤基于激光扫描共聚焦显微镜的特点，以下为一般操作步骤的指导：1. 打开设备电源，等待设备启动并进行自检。
2. 调节放大倍数：通过显微镜主体上的放大调节旋钮，调节适当的放大倍数，以便观察到合适大小的图像。
3. 确定激光功率：在控制系统中，设置合适的激光功率以激发样本的荧光信号，避免过高的功率导致样本损伤。
4. 调整扫描速度：通过控制系统中的扫描速度调节器，设置合适的扫描速度，以获得清晰且稳定的图像。
5. 对焦样本：使用显微镜主体上的对焦调节旋钮，将样本调焦至最清晰状态。
6. 开始扫描：通过控制系统中的扫描启动按钮，启动扫描功能，并观察图像显示区域是否居中和清晰。
激光扫描共聚焦显微镜操作手册
激光扫描共聚焦显微镜（A1R-si）操作指南目录第一章：Ti-E 显微镜操作2-7 显微镜光路调节和照明注意事项 6Ti-E 物镜，DIC 插片，DIC 棱镜对照表7第二章：共聚焦开关机8-10 第三章：共聚焦图像拍摄1-38NIS-Elements C 软件开启和操作界面简介1-15NIS-Elements C 的实时图像获得基本操作16-23图像拍摄24-27探测模式（标准探测器）设置28-38 第四章: 图像的保存和查看39-42 第五章：图像分析43-46 附件一、多维拍摄功能和操作方式介绍47-51附件二：图像格式批量转换操作52-53第一章Ti-E 显微镜操作指南（一）认识显微镜各个部件（1）滤光片：包括D---毛玻璃；NCB---色温（8）滤色块转盘（包括DIC 检偏器）；平衡片；ND---减光片；“G IF”---绿色滤（9）手动荧光光闸；光片和用于PFS 的红外滤光片；（10）电动焦距调节旋钮；（2）视场光阑；（11）ND 减光片；（3）聚光器升降旋钮；（12）遥控器；（4）起偏器（DIC 用）；（13）透射光电源；（5）聚光器对中旋钮；（14）汞灯荧光光源；（6）孔径光阑；（15）PFS 控制器（7）聚光器模块（包括明视场，DIC）；（16）HUB 控制器遥控器示意图(根据具体配置有些图标可能不显示)1）物镜切换按钮；2）滤光块，DIC 检偏器切换按钮；3）DIC 检偏器快速切换按钮；4）光路端口切换按钮；5）PFS 开关控制按钮；6）聚光器转盘切换按钮；7）透射光源控制按钮*。
*请注意：CNTL 按钮灯亮，则可以通过遥控器或电脑控制软件来调节透射光源强度，此时显微镜底座左侧光源开关和调节旋钮锁定；CNTL 功能关闭，可以通过显微镜底座开关和旋钮来控制透射光源。
前面板示意图1）状态显示屏；2）PFS 开关按钮和PFS 聚焦状态指示灯（需要选购PFS 部件）；3）光路端口切换按钮；4）中间变倍旋纽；侧面板示意图1）调焦旋钮2）粗微调切换按钮3）物镜切换按钮；4）滤光块，DIC 检偏器切换按钮5）透射光光源开关（当遥控器透射光源控制按钮打开时，此按钮无效）；6）透射光量度调节旋钮（当遥控器透射光源控制按钮打开时，此旋按钮无效）；7）物镜复位；8）物镜向下移动2 毫米；注意：在使用显微镜之前，要把主机底座右后端的黑色HUB 控制器（显微镜示意图15 位置）右侧的电源开关打开。
SEM-操作使用手册
Zeiss Supra55(VP)扫描电子显微镜简明操作指南一、开机说明冷启动步骤1、启动UPS打开墙上空气开关，确认UPS后面电池开关打开，按前面面板上On键至两个绿灯亮。
2、启动循环水冷机。
按On键，确认水泵1和制冷指示灯亮。
检查出水口压力在2～3bar。
出水口压力可由压力表下方阀门调节。
若有报警，检查水位，按Res键。
3、启动空气压缩机。
确认空气压缩机上启动阀门上开关为“I”状态。
检查输出气压为5～6bar。
4、确认主机后两个电源开关状态为On。
此时，主机前面板上红灯亮。
5、按下黄键。
说明：前级真空泵进入工作状态，分子泵、潘宁计和离子泵自动顺序启动。
6、按下绿键。
按下绿键后，电脑会自动启动，输入计算机密码：7、启动SmartSEM软件。
用户名：system 密码：8、检查真空值，等待真空就绪。
注意：当System Vacuum<2×10-5mBar时，会自动打开CIV阀门(column isolation valve)，并启动离子泵。
当Gun Vacuum=<5×10-9mBar时，可启动灯丝。
若长期停机，需做烘烤。
9、开启灯丝。
10、开TV，检查样品台。
11、装样品(见第二部分)。
12、加高压(EHT)。
13、观察样品。
待机状态1、关闭高压(EHT)。
2、关闭SmartSEM软件。
注意：分两步，先关用户界面User Interface，后关后台程序EM Server。
3、关Windows。
4、必要时，关能谱、EBSD。
5、按下黄键此时，电子光学系统、样品台及检测系统电源关闭。
电镜真空系统和灯丝继续工作。
待机状态启动1、按下绿键。
按下绿键后，电脑会自动启动，输入计算机密码：2、启动SmartSEM软件。
用户名：system 密码：3、检查真空值。
4、换样或加高压观察样品。
关机步骤1、关高压(EHT)和灯丝。
2、关SmartSEM软件。
注意：分两步，先关用户界面User Interface，后关后台程序EM Server。
Zeiss 激光扫描共聚焦显微镜 操作手册
Zeiss 激光扫描共聚焦显微镜操作手册目录：1 系统的组成系统组成及光路示意图实物照片说明2 系统的使用2.1 开机顺序2.2 软件的快速使用说明2.3 显微镜的触摸屏控制2.4 关机顺序3 系统的维护1 系统的组成激光扫描共聚焦显微镜系统主要由：电动荧光显微镜、扫描检测单元、激光器、电脑工作站及各相关附件组成。
系统组成及光路示意图：电脑工作站激光器电动荧光显微镜扫描检测单元实物照片说明：电动荧光显微镜扫描检测单元CO2 培养系统控制器激光器电脑工作站2 系统的使用2.1 开机顺序（1）打开稳压电源（绿色按钮）等待2 分钟（电压稳定）后，再开其它开关（2）主开关[ MAIN SWITCH ]“ON”电脑系统[ SYSTEMS/PC ]“ON”扫描硬件系统[ COMPONENTS ]“ON”（3）打开[ 电动显微镜开关]打开[ 荧光灯开关]（注：具有5 档光强调节旋钮）（4）Ar 离子激光器主开关“ON”顺时针旋转钥匙至“—”预热等待约15分钟，将激光器[ 扳钮] 由“Standby”扳至“Laser run”状态，即可正常使用（5）打开[ 电脑开关]，进入操作系统注：键盘上也具有[ 电脑开关]2.2 软件的快速使用说明（1）电脑开机进入操作系统界面后，双击桌面共聚焦软件ZEN 图标（2）进入ZEN 界面，弹出对话框：“Start System”——初始化整个系统，用于激光扫描取图、分析等。
“Image Processing”——不启动共聚焦扫描硬件，用于已存图像数据的处理、分析。
（3）软件界面：1 功能界面切换：扫描取图（Acquisition）、图像处理（Processing）、维护（Maintain）（注：Maintain仅供Zeiss专业工程师使用）2 动作按钮；3 工具组（多维扫描控制）；4 工具详细界面；5 状态栏；6 视窗切换按钮；7 图像切换按钮；8 图像浏览/预扫描窗口；9 文档浏览/处理区域；10 视窗中图像处理模块动作按钮：Single ——扫描单张图片、并在图像预览窗口显示。
激光扫描共聚焦显微镜操作流程详解
激光扫描共聚焦显微镜(laser scanning confocal microscope)激光扫描共聚焦显微镜(laser sea nning con focal microscope)，英文简写LSCM，俗称con focal。
LSCM是一种高科技显微镜，属于最先进的细胞生物学分析仪器。
我们学院使用的是瑞士徕卡公司(Leica)的TCS SP5型号的LSCM。
使用流程1、登陆或5号楼606室公用电脑下载?激光共聚焦预约使用审核表?，打印并填写。
2、联系卢剑清(手机：)审核并签名。
3、持已签名的?激光共聚焦预约使用审核表? 至5号楼610室预约使用时间，及领取钥匙，联系人：窦凯飞(手机：。
4、在熟练使用者的指导下，进行实验。
5、实验结束，及时归还钥匙。
仪器构造和原理LSCM的根本结构主要包括荧光显微镜系统及样品台、激光发射器、扫描器、检测器、图像存储处理和输出设备、计算机控制系统。
激光光源：激光扫描束经照明针孔形成点光源，普通显微镜采用的自然光或灯光是一种场光源，标本上每一点的图像都会受到邻近点的衍射光或散射光的干扰。
而LSCM以激光为光源，激光具有单色性强、方向性好、高亮度、相干性好等优点,可以防止普通显微镜的缺点。
一般常用的气体激光器如氩(Ar)、氪(Kr)、氦(He)、氖(Ne)。
illu min ati ng pin hole (照明针孔)：使激光经过照明针孔后形成点光源，点光源具有光源方向性强、发散小、亮度高、高度的空间和时间相干性以及平面偏振激发等独特的优点。
且与detector pinhole(探测器针孔)及焦平面形成共聚焦装置。
分光镜(BeamSplitter)：点光源发出的光经分光镜反射后，通过物镜在样品聚焦。
对标本内焦平面上的每一点进行扫描，Focal plane (焦平面)：激光点光源照射物体在焦平面处聚焦，激发荧光标记的样本发射荧光，形成焦点光斑。
该光斑经过物镜和分光镜等一系列装置的处理，分别在照明针孔及探测针孔两处聚焦。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
德国Zeiss 激光扫描共聚焦显微镜快速操作手册制作制作：：Zeiss 光学仪器光学仪器（（上海上海））国际贸易有限公司 孙 凯2009年6月目录目录：：1 系统的组成系统组成及光路示意图实物照片实物照片说明说明 2 系统的使用2.1 开机顺序2.2 软件的软件的快速快速快速使用使用使用说明说明2.3 显微镜显微镜的的触摸屏控制2.4 关机顺序3 系统的维护1 系统的组成激光扫描共聚焦显微镜系统主要由激光扫描共聚焦显微镜系统主要由：：电动荧光显微镜电动荧光显微镜、、扫描检测单元扫描检测单元、、激光器激光器、、电脑工作站及各相关附件组成电脑工作站及各相关附件组成。
系统系统组成及光路组成及光路组成及光路示意图示意图示意图：：电脑工作站 激光器扫描检测单元电动荧光显微镜实物照片说明实物照片说明：：电动荧光显微镜扫描检测单元CO 2培养系统控制器激光器电脑工作站2 系统的使用2.1 开机顺序（1）打开稳压电源打开稳压电源（（绿色按钮绿色按钮））等待2分钟（电压稳定）后，再开其它开关（2）主开关 [ MAIN SWITCH ]“ON ”电脑系统 [ SYSTEMS/PC ]“ON ”扫描硬件系统 [ COMPONENTS ]“ON ”（3）打开 [ 电动显微镜开关 ]打开 [ 荧光灯开关 ]（注：具有5档光强调节旋钮）（4）Ar 离子激光器离子激光器主开关主开关 “ON ”顺时针旋转钥匙 至 “—”预热预热等待约等待约15分钟分钟，，将激光器 [ 扳钮 ] 由“Standby ”扳至“Laser run ”状态状态，，即可正常使用（5）打开 [ 电脑开关 ]，进入操作系统注：键盘上也具有 [ 电脑开关 ]2.2 软件的快速使用说明（1）电脑开机进入操作系统界面后，双击桌面共聚焦软件ZEN 图标（2）进入ZEN 界面，弹出对话框：“Start System ”————初始化整个系统，用于激光扫描取图、分析等。
“Image Processing ”——不启动共聚焦扫描硬件，用于已存图像数据的处理、分析。
（3）软件界面：1 功能界面切换功能界面切换：：扫描取图扫描取图（（Acquisition 、）、图像处理图像处理图像处理（（Processing 、）、维护维护维护（（Maintain ） （注：Maintain 仅供Zeiss 专业工程师使用专业工程师使用））2 动作按钮动作按钮；；3 工具组工具组（（多维扫描控制多维扫描控制））；4 工具详细界面工具详细界面；；5 状态栏状态栏；；6 视窗切换按钮视窗切换按钮；；7 图像切换按钮图像切换按钮；；8 图像浏览/预扫描窗口预扫描窗口；；9 文档浏览/处理区域处理区域；；10 视窗中图像处理模块动作按动作按钮钮： Single ——扫描单张图片、并在图像预览窗口显示。
Start ————开始扫描单张图片或一个实验流程（1组图片，如XYZ 、XYT 等）。
Stop ————暂停/结束扫描。
New ————建立一个新图像扫描窗口/文档。
激光激光连接状况检查连接状况检查眼睛观察/相机/共聚焦LSM 光路切换光路切换（（ZEN 软件界面右上角软件界面右上角））：Ocular ——通过观察筒用眼睛观察。
（激光安全保护装置自动阻断激光、保护眼睛。
） Camera ————光路切换至相机。
LSM ————共聚焦扫描成像光路。
显微镜设置显微镜设置：：“Ocular ”——>“Light Path ”——>点击物镜图标点击物镜图标，，选择物镜选择物镜————>样品聚焦样品聚焦。
透射光控制透射光控制（（Transmitted Light Control ）反射光光闸控制反射光光闸控制（（Reflected Light Shutter ）荧光激发块选择荧光激发块选择（（Reflector ）共聚焦LSM 扫描设置点击点击““LSM ”（ZEN 软件界面右上角软件界面右上角）），系统切换至共聚焦扫描光路系统切换至共聚焦扫描光路：：光路设置光路设置：：选取“荧光探针”、“颜色”、扫描方法，应用“Apply ”。
（注：Fastest 为最快速扫描，多条激光谱线同时扫描。
Best signal 为最佳信号扫描，多条激光谱线顺序扫描。
Best compromise 为兼顾速度与信号的折中式扫描。
）扫描图像参数设置扫描图像参数设置：：每个通道的精细调节每个通道的精细调节：：包括包括：：（1）Pinhole 的调节的调节（（一般设为1AU 。
该值越大该值越大，，则信号越强则信号越强，，但共聚焦图像效果会降低但共聚焦图像效果会降低。
原则上原则上，，在保证图像质量的前提下在保证图像质量的前提下，，该值越接近于1AU 越好越好））； （2）Master Gain 的调节的调节（（增大则增大则信号和噪音都增强信号和噪音都增强信号和噪音都增强，，减小则信号和噪音均减小减小则信号和噪音均减小。
原则上原则上，，在保证图像质量的前提下像质量的前提下，，Gain 值越小越好值越小越好））； （3）Digital Offset 的调节的调节（（可扣除背景噪音可扣除背景噪音，，但标本信号但标本信号也也有一定程度的扣除有一定程度的扣除。
原则上原则上，，在保证图像质量的前提下像质量的前提下，，Digital Offset 值越接近于0越好越好））； （4）Digital Gain 的调节的调节（（增大则信号和噪音都增强增大则信号和噪音都增强，，减小则信号和噪音均减小减小则信号和噪音均减小。
原则上原则上，，在保证图像质量的前提下像质量的前提下，，Gain 值越接近于1.0~1.2越好越好））；（5）另外另外，，对于每个通道对于每个通道，，需要灵活调节激光的强度需要灵活调节激光的强度（（激光强度越高激光强度越高，，则信号越强则信号越强，，但噪音也相应增强，同时标本更容易被漂白或淬灭同时标本更容易被漂白或淬灭。
原则上原则上，，在保证图像质量的前提下在保证图像质量的前提下，，激光强度越低越好激光强度越低越好。
）选择可连续扫描可连续扫描、、一边预览图像效果一边预览图像效果、、一边一边精细调节精细调节精细调节各个通道的扫描参数各个通道的扫描参数各个通道的扫描参数。
如果预览图像的效果可以如果预览图像的效果可以，，则先则先““Stop ”，再点击再点击““Single ” 或“Start ” 即可完成图像的扫描即可完成图像的扫描。
图像的保存图像的保存：：三种方法三种方法：：（1）“File ”菜单下菜单下，，“Save ”或者或者““Save AS ”。
（2）点击右下角按钮。
（3）点击工具栏按钮。
（如图所示如图所示））另外另外，，通过通过““File ”菜单下的菜单下的““Export ”，也可将图像以其它格式输出也可将图像以其它格式输出。
2.3 显微镜的显微镜的触摸屏控制触摸屏控制显微镜可由TFT 液晶触摸屏进行控制：由触摸屏“Home/主页”进入“Control/显微镜控制”界面，触摸屏常用控制界面触摸屏常用控制界面：：TFT 触摸屏控制 直观直观、、便捷便捷。
Objectives 物镜控制TL 透射光光闸 RL 反射光光闸Reflector 荧光激发块荧光激发块控制控制 荧光观察时荧光观察时，，需要选择相应的荧光激发块（或者激发波长或者激发波长、、发射波长相近的荧光激发块近的荧光激发块）） Light path 光路设置 触摸控制触摸控制，，可将光路切换至可将光路切换至““Eyepiece ”目镜目镜观察筒观察筒观察筒，，或者将光路切换至左侧共聚焦光路焦光路““Sideport L ”，或者将光路切换至前侧前侧““Frontport ”相机相机。
2.4 关机顺序关机顺序：：（1）关闭软件关闭软件：：主菜单主菜单““File ”——>“Exit ”，退出共聚焦软件ZEN 。
（2）关闭关闭主电脑操作系统主电脑操作系统主电脑操作系统、、显示器电源显示器电源。
（3）关闭 [荧光灯电源 ]。
（4）关闭 [电动电动显微镜电源显微镜电源]。
（5）关闭Ar 激光器激光器：：先将 [扳钮] 从 “Laser run ” 扳到 “Standby ” 状态状态；；再将 [钥匙] 逆时针逆时针从从“—”旋转到“O ”状态状态；；等待约8-10分钟分钟、、激光器激光器风扇停止转动风扇停止转动风扇停止转动后后（切记切记！！）， 将 主开关 按钮按钮按到按到按到““OFF ”。
（6）扫描硬件系统 [ COMPONENTS ]“OFF ”电脑系统 [ SYSTEMS/PC ]“OFF ” 主开关 [ MAIN SWITCH ]“OFF ”（7）等 [灯箱] 充分冷却后充分冷却后，，再放防尘罩再放防尘罩。
（8）如果如果系统系统系统长时间长时间长时间（（超过5个小时个小时））不使用不使用，，则关闭稳压电源则关闭稳压电源。
3 系统的维护主要注意事项如下：（1）打开稳压电源时，应等待2分钟（电压稳定）后，再开其它开关。
（2）严格遵守[激光器]的开、关流程（详见“2.1、2.4 开/关机顺序”）。
（3）如果使用过[油镜]，或者物镜表面较脏，则需用[擦镜纸]擦干净物镜的前表面（清洁液使用无水乙醇和无水乙醚的混合液，混合比例：无水乙醇30%、无水乙醚70%）。
（4）不使用荧光时，不打开[荧光灯]。
避免频繁开/关荧光灯。
（5）必须等灯箱充分冷却后，再小心地盖上[防尘罩]。
（6）显微镜可由[TFT 触摸屏]控制，使用触摸屏时注意：①手指保持清洁、干燥状态，并且为了保证他人使用安全，触摸时严禁配戴有可能接触污染物或危险样品的手套； ②触摸屏已足够灵敏，不要大力按压触摸屏； ③不要旋转、插拔触摸屏。
（7）刻录图像数据资料：应使用刻录光驱刻录，实验前应准备好刻录光盘。
切记切记：：为了防止计算机病毒为了防止计算机病毒，，严禁在共聚焦电脑上使用U 盘、硬动硬盘或者上网者上网！！！！ （8）未经授权，严禁自行安装任何软件！！！（9）实验室温度应保持在22℃±2℃，湿度40%-60%。
（10）避免空调直接对着显微镜吹风。
（11）整个实验过程应注意保持显微镜周围环境清洁。
