直流屏工作原理一、引言直流屏是一种用于显示信息的电子显示器件,广泛应用于电子设备、计算机显示器、电视等领域。

本文将详细介绍直流屏的工作原理,包括其组成部分、工作过程和原理解析。

二、直流屏的组成部分1. 液晶屏:直流屏的核心部件是液晶屏,它由两层平行的玻璃基板组成,中间夹层有液晶分子。

液晶分子可以通过电场的作用改变其排列方式,从而控制光的透过程度。

2. 背光源:直流屏的背光源通常采用冷阴极荧光灯(CCFL)或LED(发光二极管),用于提供背景光源,使得液晶屏上显示的图像能够被观察者看到。

3. 驱动电路:直流屏的驱动电路负责控制液晶分子的排列方式,从而控制光的透过程度。

它可以根据输入的信号,调整液晶分子的排列方式,实现图像的显示。

4. 控制电路:直流屏的控制电路用于接收外部信号,对驱动电路进行控制,从而实现对图像的显示和操作。

三、直流屏的工作过程1. 光透过过程:当驱动电路施加电场时,液晶分子的排列方式发生变化,光线透过液晶屏时会受到液晶分子的影响,其透过程度也随之改变。

根据液晶分子的排列方式不同,光线的透过程度也会有所不同,从而形成不同的亮度和颜色。

2. 背光源的作用:背光源提供背景光源,使得液晶屏上显示的图像能够被观察者看到。

背光源通常位于液晶屏的背后,通过液晶屏的透明部分,将光线投射到液晶屏的前端。

3. 控制信号的作用:控制信号通过控制电路输入到驱动电路中,驱动电路根据控制信号的不同,调整液晶分子的排列方式,从而实现图像的显示。

控制信号可以是来自计算机、电视等外部设备的信号。

四、直流屏的原理解析1. 液晶分子的排列方式:液晶分子在没有电场作用时,呈现无序排列状态,此时光线透过液晶屏时会发生散射,无法形成清晰的图像。

当电场作用于液晶分子时,液晶分子会根据电场的方向重新排列,形成有序排列的状态,此时光线透过液晶屏时会发生偏振,可以形成清晰的图像。

2. 色彩的显示:直流屏通过调整液晶分子的排列方式,可以控制光线的透过程度,从而实现颜色的显示。

直流屏工作原理

直流屏工作原理

直流屏工作原理一、概述直流屏是一种常见的显示屏技术,广泛应用于电子产品中。

它采用了直流电源供电,通过控制电流的方向和大小来实现像素显示。

本文将详细介绍直流屏的工作原理。

二、直流屏的构成直流屏由多个像素组成,每一个像素由一个液晶单元和一个薄膜晶体管(TFT)组成。

液晶单元用于控制光的透过程度,而TFT用于控制电流的流动。

三、原理详解1. 液晶单元液晶单元是直流屏的核心部件,它由两片平行的玻璃基板组成,中间夹层涂有液晶材料。

液晶材料具有特殊的光学性质,可以通过改变电场的方向和强度来控制光的透过程度。

2. 薄膜晶体管(TFT)TFT是直流屏中的驱动器,它负责控制每一个像素的电流流动。

每一个像素都有一个对应的TFT,通过控制TFT的开关状态,可以控制电流的流动方向和大小。

3. 工作原理当电流通过TFT时,液晶单元中的液晶份子会受到电场的作用而发生罗列变化,从而改变光的透过程度。

根据电流的方向和大小,液晶单元可以呈现不同的透明度,从而显示出不同的像素。

四、直流屏的优势1. 能耗低:直流屏采用直流电源供电,相比交流屏能够更有效地利用电能,减少能耗。

2. 反应速度快:直流屏的TFT可以实现快速的开关,使得像素的切换速度更快,显示效果更流畅。

3. 视角范围广:直流屏的液晶单元可以实现较大的视角范围,使得屏幕在不同角度下的显示效果更好。

五、直流屏的应用直流屏广泛应用于各种电子产品中,如智能手机、平板电脑、电视机等。

其优势在于能耗低、反应速度快和视角范围广,能够提供良好的显示效果和用户体验。

六、总结直流屏是一种常见的显示屏技术,通过控制电流的方向和大小来实现像素显示。

它由液晶单元和薄膜晶体管组成,通过改变电场的方向和强度来控制光的透过程度。

直流屏具有能耗低、反应速度快和视角范围广等优势,在各种电子产品中得到广泛应用。

直流屏作用及工作原理

直流屏作用及工作原理

直流屏作用及工作原理
直流屏是一种广泛应用于数据显示、显示器和电视屏幕等设备中的屏幕技术。

它采用直流电源和适当的驱动电路来控制像素的亮度,具有较高的刷新率和图像质量。

直流屏的工作原理可以分为以下几个步骤:
1. 液晶分子排列:直流屏由液晶分子构成,通过施加电场来改变液晶分子的排列。

通常,在没有电场作用时,液晶分子呈现一个无序的排列状态。

这种排列方式称为主向或匀向。

2. 电场控制:当直流电源施加电场到直流屏上时,液晶分子的排列方式会发生变化。

电场的作用会导致液晶分子重新排列成平行于电场方向的方式,这种排列方式称为同向。

3. 灯光透过:在液晶分子发生重新排列后,背光源的光通过液晶分子并根据液晶分子的排列方式来控制透过程度。

具体而言,当液晶分子排列为同向时,光可以通过液晶分子,并且显示像素呈现出亮的状态。

相反,当液晶分子处于无序的排列状态时,光无法通过液晶分子,并显示像素呈现出暗的状态。

4. 控制信号:为了将图像显示在直流屏上,需要通过电路系统向像素供应适当的控制信号。

这些信号会根据显示的内容和要求来改变液晶分子的排列方式,从而实现像素的亮度控制。

通过以上步骤,直流屏可以显示出高质量的图像。

由于直流屏
能够提供较高的刷新率和对比度,并且消耗较低的能量,因此在各种显示设备中得到广泛应用。

直流屏工作原理

直流屏工作原理

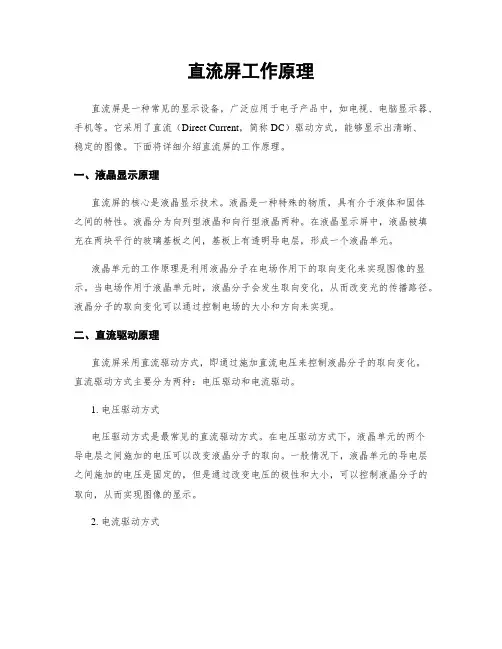

直流屏工作原理直流屏是一种常见的显示设备,广泛应用于电子产品中,如电视、电脑显示器、手机等。

它采用了直流(Direct Current,简称DC)驱动方式,能够显示出清晰、稳定的图像。

下面将详细介绍直流屏的工作原理。

一、液晶显示原理直流屏的核心是液晶显示技术。

液晶是一种特殊的物质,具有介于液体和固体之间的特性。

液晶分为向列型液晶和向行型液晶两种。

在液晶显示屏中,液晶被填充在两块平行的玻璃基板之间,基板上有透明导电层,形成一个液晶单元。

液晶单元的工作原理是利用液晶分子在电场作用下的取向变化来实现图像的显示。

当电场作用于液晶单元时,液晶分子会发生取向变化,从而改变光的传播路径。

液晶分子的取向变化可以通过控制电场的大小和方向来实现。

二、直流驱动原理直流屏采用直流驱动方式,即通过施加直流电压来控制液晶分子的取向变化。

直流驱动方式主要分为两种:电压驱动和电流驱动。

1. 电压驱动方式电压驱动方式是最常见的直流驱动方式。

在电压驱动方式下,液晶单元的两个导电层之间施加的电压可以改变液晶分子的取向。

一般情况下,液晶单元的导电层之间施加的电压是固定的,但是通过改变电压的极性和大小,可以控制液晶分子的取向,从而实现图像的显示。

2. 电流驱动方式电流驱动方式是一种相对较新的直流驱动方式。

在电流驱动方式下,液晶单元的导电层之间施加的电流可以改变液晶分子的取向。

通过改变电流的大小和方向,可以控制液晶分子的取向,从而实现图像的显示。

三、直流屏的工作过程直流屏的工作过程可以分为以下几个步骤:1. 电压或电流输入在直流屏中,电压或电流是由驱动电路提供的。

驱动电路根据输入信号的不同,产生相应的电压或电流信号。

2. 电场作用驱动电路提供的电压或电流信号作用于液晶单元,产生电场。

电场的大小和方向根据驱动电路的控制信号来确定。

3. 液晶分子取向变化液晶分子在电场的作用下发生取向变化。

液晶分子的取向变化可以通过改变电场的大小和方向来控制。

直流屏工作原理

直流屏工作原理

直流屏工作原理一、概述直流屏是一种用于显示图像和文字的设备,广泛应用于电子产品中,如电视、计算机显示器和手机等。

直流屏工作原理是基于光电效应和液晶技术,通过控制电场来改变液晶分子的排列状态,从而实现图像显示。

二、光电效应光电效应是指当光照射到物质表面时,物质中的电子受到光的能量激发,从而获得足够的能量跃迁到导电带中。

在直流屏中,光电效应的作用是将背光源发出的光转化为电信号。

三、液晶技术液晶是一种特殊的物质,它具有介于液体和固体之间的特性。

液晶分子具有两种排列状态:平行排列和垂直排列。

直流屏中使用的液晶通常是向列排列的液晶,即液晶分子垂直于屏幕表面。

四、液晶分子的排列状态液晶分子的排列状态是通过控制电场来改变的。

当没有电场作用时,液晶分子处于垂直排列状态,光线无法通过液晶层,屏幕呈现黑色。

当电场作用于液晶分子时,液晶分子会发生旋转,使光线可以通过液晶层,屏幕呈现亮色。

五、液晶屏的结构液晶屏由多个层次组成,包括背光源、偏振片、液晶层、透光层和色彩滤光片等。

背光源提供光源,偏振片用于控制光线的传播方向,液晶层是实现图像显示的关键部分,透光层用于调节透光量,色彩滤光片用于显示彩色图像。

六、液晶分子的控制液晶分子的排列状态是通过控制电场来实现的。

液晶屏中的液晶分子是由一对透明电极控制的,当给电极施加电压时,会在液晶层中产生电场,从而改变液晶分子的排列状态。

控制电压的大小和极性可以决定液晶分子的旋转程度和方向,进而决定液晶屏的显示效果。

七、液晶屏的工作原理1. 无电场状态下,液晶分子垂直排列,光线无法通过液晶层,屏幕呈现黑色。

2. 施加电场时,液晶分子发生旋转,光线可以通过液晶层,屏幕呈现亮色。

3. 通过控制电场的大小和极性,可以实现不同灰度的显示效果。

4. 结合透光层和色彩滤光片,可以实现彩色图像的显示。

八、总结直流屏工作原理是基于光电效应和液晶技术,通过控制电场来改变液晶分子的排列状态,从而实现图像显示。

直流屏工作原理

直流屏工作原理

直流屏工作原理一、概述直流屏是一种能够将交流电转换为直流电的电子设备,广泛应用于各种电子设备和系统中。

它的工作原理是通过使用整流器、滤波器和稳压器等电路组件,将交流电源转换为稳定的直流电源,以供电子设备正常运行。

二、工作原理1. 整流器直流屏的第一步是通过整流器将交流电源转换为脉动的直流电源。

整流器通常采用二极管桥式整流电路,它由四个二极管组成,能够将交流电源的正半周和负半周分别转换为正向和反向的直流电流。

这样就得到了一个脉动的直流电源。

2. 滤波器由于整流器输出的直流电源仍然存在脉动,需要通过滤波器进行平滑处理,以去除脉动部份,得到稳定的直流电源。

滤波器通常由电容器和电感组成。

电容器能够存储电荷并平滑电流,而电感则能够滤除高频噪声。

通过合理选择电容器和电感的数值,可以有效地去除脉动,使直流电源更加稳定。

3. 稳压器滤波后的直流电源仍然可能存在一定的波动,需要通过稳压器进行进一步的调节,以确保输出的直流电压稳定在设定值。

稳压器通常采用稳压二极管、稳压管或者集成稳压器等元件。

这些元件能够根据输入电压的变化,自动调节电阻,使输出电压保持稳定。

三、示意图下图是一个简化的直流屏工作原理示意图:[示意图]图中,交流电源通过整流器转换为脉动的直流电源,然后通过滤波器进行平滑处理,最后经过稳压器调节后输出稳定的直流电源。

四、应用直流屏广泛应用于各种电子设备和系统中,例如:1. 电子产品:手机、电脑、平板等消费电子产品都需要直流屏来提供稳定的直流电源。

2. 通信设备:无线基站、光纤通信设备等通信设备需要直流屏来提供可靠的电源供应。

3. 工业控制系统:工业自动化设备、机器人等工业控制系统需要直流屏来提供稳定的电源。

4. 新能源系统:太阳能、风能等新能源系统需要直流屏来将采集到的电能转换为直流电源。

五、总结直流屏是一种能够将交流电转换为直流电的电子设备,通过整流器、滤波器和稳压器等电路组件,将交流电源转换为稳定的直流电源。

直流屏工作原理

直流屏工作原理

直流屏工作原理直流屏是一种电子显示屏,它采用直流电源供电,并通过控制电压的方式来显示图象和文字。

直流屏广泛应用于电子设备、信息显示系统、广告牌等领域。

下面将详细介绍直流屏的工作原理。

一、液晶显示原理直流屏采用液晶显示技术,液晶是一种特殊的有机化合物,具有介于液体和晶体之间的特性。

液晶分为向列型和向行型两种,其中向列型液晶是目前应用较广泛的一种。

液晶显示原理基于液晶的光学特性,液晶分为偏光层和液晶层。

液晶层中的液晶份子可以通过改变电场的方向来控制光的透过程度,从而实现图象的显示。

二、直流屏的组成直流屏主要由以下几个部份组成:1. 液晶层:液晶层是直流屏的核心部份,它由一层液晶份子组成,通过改变电场的方向来控制光的透过程度。

2. 偏光层:偏光层是液晶层的上下两层,它们的方向垂直,可以使光线只能通过一个方向。

3. 透光层:透光层位于液晶层的上方,它可以增强光线的透过能力,提高显示效果。

4. 背光源:背光源位于液晶层的暗地里,它可以提供光源,使得液晶屏可以显示出璀璨的图象。

三、直流屏的工作原理直流屏的工作原理可以分为以下几个步骤:1. 背光源发光:当直流屏接通电源后,背光源开始发光,照亮整个屏幕。

2. 电场作用:通过控制电压的方式,使得液晶层中的液晶份子在电场的作用下发生罗列变化。

电场的强弱决定了液晶份子的罗列程度。

3. 光的透过:根据电场的强弱,液晶份子会改变其罗列方式,从而控制光的透过程度。

当电场强时,液晶份子罗列整齐,光无法通过;当电场弱时,液晶份子罗列松散,光可以通过。

4. 显示图象:通过控制电场的强弱和分布方式,可以实现液晶屏上不同区域的光透过程度不同,从而显示出图象和文字。

四、直流屏的优势直流屏相比于其他显示技术,具有以下优势:1. 节能:直流屏采用直流电源供电,相比交流屏能更好地节省能源。

2. 显示效果好:直流屏采用液晶显示技术,可以显示出清晰、亮度均匀的图象。

3. 视角广:直流屏的液晶层具有较大的视角范围,用户可以从不同角度观察屏幕上的内容。

直流屏工作原理

直流屏工作原理

直流屏工作原理一、概述直流屏是一种用于显示图象和文字的电子设备,广泛应用于电子产品、交通工具、广告牌等领域。

本文将详细介绍直流屏的工作原理,包括显示原理、控制原理和电路设计。

二、显示原理直流屏采用的是LED(发光二极管)作为显示元件。

LED是一种半导体器件,具有发光特性。

通过控制LED的亮灭状态,可以实现图象和文字的显示。

1. LED的发光原理LED的发光原理是基于半导体材料的特性。

当正向电压施加到LED两端时,电子和空穴在P-N结附近复合,释放出能量,产生光子。

不同的半导体材料可以发射不同颜色的光。

2. LED的罗列方式直流屏上的LED普通采用点阵罗列方式。

每一个LED被安排在一个矩阵中的一个位置上,通过控制每一个位置上的LED的亮灭状态,可以形成图象和文字。

三、控制原理直流屏的控制原理是通过控制电路来控制LED的亮灭状态。

主要包括信号输入、信号处理和信号输出三个步骤。

1. 信号输入直流屏通常通过串口、并口或者网络接口等方式接收外部信号。

这些信号可以是文字、图象或者视频信号。

2. 信号处理接收到的信号需要经过处理才干驱动LED的亮灭。

处理过程包括信号解码、颜色处理和亮度调节等。

a. 信号解码:将接收到的信号解码成控制LED亮灭的数据。

常用的解码方式有二进制解码和灰度解码。

b. 颜色处理:对于彩色直流屏,需要将接收到的信号中的颜色信息转换成RGB(红绿蓝)三原色的亮度值。

c. 亮度调节:根据需要,可以对LED的亮度进行调节,以适应不同环境下的显示需求。

3. 信号输出处理后的信号通过驱动电路输出到LED,控制LED的亮灭状态。

输出电路通常采用驱动芯片,能够提供足够的电流和电压,确保LED正常工作。

四、电路设计直流屏的电路设计主要包括电源电路、信号输入电路和驱动电路三个部份。

1. 电源电路电源电路为直流屏提供所需的电源电压和电流。

普通采用稳压电源,以确保LED的工作稳定性。

2. 信号输入电路信号输入电路负责接收外部信号,并将其转换成适合直流屏处理的信号。

高压配电室直流屏的作用及原理

高压配电室直流屏的作用及原理

高压配电室直流屏的作用及原理1. 直流屏简介直流屏,这个名字听起来是不是有点科技感?其实,它在高压配电室里可是个重要角色哦。

想象一下,就像是一个神秘的守护者,默默地为整个电力系统提供稳定的直流电源。

直流屏不仅仅是个电源设备,更是一个高压配电室的“心脏”,负责各种设备的供电和保护。

1.1 直流屏的构成说到直流屏,它的构成其实并不复杂。

一般来说,直流屏主要由电池组、充电器、保护装置和监控系统组成。

电池组就像是个能量库,储存着电能;充电器则负责给电池“充电”,保持能量满格;而保护装置则是个安全卫士,确保在出现故障时能及时切断电源,防止事故发生。

监控系统则是个“千里眼”,实时监控直流屏的状态,确保一切正常。

1.2 直流屏的工作原理直流屏的工作原理其实挺简单的。

它通过将交流电转化为直流电,来为各种设备提供稳定的电源。

这样一来,不管外界环境如何变化,直流屏都能保持电压的稳定,避免了设备因为电压波动而出现故障。

就像是我们在生活中,喝水要喝干净的水,设备也只想要“干净”的电源嘛!2. 直流屏的作用直流屏的作用可大了去了,简直就是电力系统的小能手。

首先,它提供稳定的电源,这一点尤为重要。

没有稳定的电源,设备就像是无头苍蝇,根本没法正常运转。

其次,直流屏还能为系统提供备用电源,万一发生停电,它能确保一些重要设备继续运行,真是救急的小英雄呢!2.1 保护功能不仅如此,直流屏还有个强大的保护功能。

当系统出现故障时,它能及时切断电源,防止设备受到更大的损害。

就像是我们在路上开车,遇到危险时踩刹车一样,直流屏也是为了保护整个电力系统的安全。

它的存在,给人一种“有备无患”的安全感。

2.2 监控与维护另外,直流屏的监控功能也不可忽视。

它可以实时显示电池的电量和充电状态,让运维人员随时了解设备的健康状况。

定期维护和检查,才能让直流屏保持“年轻”的状态,不至于出现老化或故障。

说到底,养护设备就像养宠物一样,得用心照顾才能健康快乐。

直流屏工作原理

直流屏工作原理

直流屏工作原理标题:直流屏工作原理引言概述:直流屏是一种常见的显示屏技术,广泛应用于电子产品中。

它的工作原理是通过控制电流的方向和大小来实现显示内容的变化。

下面将详细介绍直流屏的工作原理。

一、电流控制1.1 电流方向控制:直流屏的工作原理是通过控制电流的方向来显示不同的颜色和亮度。

当电流方向向上时,显示屏会显示亮度较高的颜色,而当电流方向向下时,显示屏会显示亮度较低的颜色。

1.2 电流大小控制:除了控制电流的方向外,直流屏还可以通过控制电流的大小来实现不同亮度的显示效果。

通过调节电流的大小,可以实现显示屏的亮度调节和节能功能。

1.3 电流控制原理:直流屏通过控制电流的方向和大小来改变显示颜色和亮度的原理是基于液晶份子的罗列方式和光透过的机制。

电流的变化会改变液晶份子的罗列方式,从而影响光透过的效果。

二、像素控制2.1 像素罗列:直流屏的像素是由红、绿、蓝三种基本颜色的像素点组成的,这些像素点罗列在一个矩阵中,通过控制每一个像素点的亮度和颜色来显示不同的图象和文字。

2.2 像素控制原理:每一个像素点由三种基本颜色的发光二极管组成,通过调节每种颜色的亮度和颜色混合比例来显示不同的颜色和亮度。

像素点之间的罗列方式和间距也会影响显示效果。

2.3 像素控制技术:直流屏的像素控制技术包括PWM调光技术、色采校正技术和灰度控制技术等,通过这些技术可以实现更精细的显示效果和色采还原度。

三、驱动电路3.1 驱动方式:直流屏的驱动电路通常采用主动驱动和被动驱动两种方式。

主动驱动是通过驱动芯片控制每一个像素点的亮度和颜色,被动驱动是通过外部信号控制像素点的亮度和颜色。

3.2 驱动原理:驱动电路通过控制电流的方向和大小来实现像素点的亮度和颜色控制,驱动芯片会根据显示内容的要求来调节电流的方向和大小。

3.3 驱动技术:直流屏的驱动技术包括串行驱动、并行驱动和互联网驱动等,通过这些技术可以实现更高的刷新率和更快的响应速度。

直流屏作用及工作原理

直流屏作用及工作原理

直流屏作用及工作原理直流屏是一种特殊的显示屏幕,其主要作用是用于图形显示、文字显示和视频播放等应用场景。

其工作原理是利用直流电场的作用力来控制液晶分子的取向,从而实现显示功能。

直流屏可以分为两个主要部分:背光灯和液晶屏。

背光灯是直流屏的光源,一般采用LED背光灯。

LED背光灯具有高亮度、均匀性好、节能等特点。

背光灯的作用是提供光源,使得显示屏可以正常工作。

液晶屏是直流屏的核心部分,其内部结构由玻璃基板、上、下两层透明电极和液晶层组成。

液晶层是一种有机化合物,具有高度各向同性和高度有序的分子结构。

液晶分子可以根据外加电场而有序排列或者无序排列,从而改变光的透过性。

直流屏的工作原理就是通过控制电场来调整液晶分子的排列状态,进而改变屏幕上的显示效果。

当不加电场时,液晶分子是无序排列的,光无法通过液晶层,屏幕呈现不透明的状态。

当外加电压时,电场对液晶分子产生作用力,使得液晶分子逐渐有序排列。

根据液晶的类型不同,液晶分子排列的方式也不同。

常见的液晶有平行型液晶和垂直型液晶。

当液晶分子呈现平行排列状态时,光可以通过液晶层,屏幕呈现透明的状态。

当液晶分子呈现垂直排列状态时,光无法通过液晶层,屏幕呈现不透明的状态。

通过控制电场的大小和方向,可以调整液晶分子的排列状态,从而控制屏幕的透明度和显示效果。

直流屏的控制系统会根据输入的图像信号来计算所需电场,并在液晶层上施加相应的电压,实现对液晶分子排列的控制。

通常使用的控制系统是TFT(薄膜晶体管)技术,即薄膜晶体管屏幕,可以精确地控制每个像素点的亮度和颜色。

总的来说,直流屏通过控制电场来改变液晶分子的排列状态,从而实现图像的显示。

其优点是低功耗、观看角度大、反应速度快。

因此,直流屏广泛应用于电视、电脑显示器、手机、平板电脑等各种电子设备中,是现代科技中不可或缺的显示技术。

直流屏工作原理

直流屏工作原理

直流屏工作原理一、概述直流屏是一种用于显示图像和文字的设备,广泛应用于电子产品、仪器仪表、广告牌等领域。

直流屏的工作原理是通过控制电流的方向和大小来控制每个像素点的亮度和颜色,从而实现图像和文字的显示。

二、基本组成直流屏主要由以下几个组成部分构成:1. LED芯片:直流屏的核心部件,负责发光。

2. 驱动电路:控制LED芯片的电流和亮度。

3. 控制电路:接收外部信号,并将其转化为驱动电路可以识别的信号。

4. 显示模块:由多个LED芯片组成的矩阵,用于显示图像和文字。

5. 电源:为直流屏提供电能。

三、工作原理1. 数据传输:外部设备通过控制电路将要显示的图像和文字的数据传输给直流屏。

2. 数据解析:控制电路对接收到的数据进行解析,将其转化为驱动电路可以识别的信号。

3. 电流控制:驱动电路根据接收到的信号控制LED芯片的电流大小,从而控制亮度。

4. 电流方向控制:驱动电路根据接收到的信号控制LED芯片的电流方向,从而控制颜色。

5. 显示效果:LED芯片根据驱动电路的控制,发光并显示出对应的图像和文字。

四、工作原理详解1. 数据传输:外部设备通过串行通信或并行通信的方式将要显示的图像和文字的数据传输给直流屏的控制电路。

2. 数据解析:控制电路接收到传输的数据后,将其解析为驱动电路可以识别的信号。

解析过程中,控制电路会对数据进行校验和处理,确保数据的准确性和完整性。

3. 电流控制:驱动电路根据接收到的信号控制LED芯片的电流大小,从而控制每个像素点的亮度。

通常情况下,亮度是通过调节电流的大小来实现的,电流越大,亮度越高。

4. 电流方向控制:驱动电路根据接收到的信号控制LED芯片的电流方向,从而控制像素点的颜色。

通常情况下,LED芯片有三种基本颜色:红、绿、蓝。

通过控制不同颜色的LED芯片的电流方向和大小,可以实现各种颜色的显示效果。

5. 显示效果:LED芯片根据驱动电路的控制,发光并显示出对应的图像和文字。

直流屏工作原理

直流屏工作原理

直流屏工作原理一、概述直流屏是一种广泛应用于电力系统中的电力设备,用于将交流电转换为直流电供给其他设备使用。

本文将详细介绍直流屏的工作原理。

二、直流屏的组成直流屏主要由以下几个部分组成:1. 输入端:用于接收交流电源的输入。

2. 整流器:将交流电转换为直流电。

3. 滤波器:用于去除直流电中的纹波。

4. 控制器:控制直流屏的工作状态。

5. 输出端:将转换后的直流电供给其他设备使用。

三、工作原理1. 输入端接收交流电源的输入,经过保护装置进行过流、过压等检测和保护。

2. 输入电流经过整流器,通过整流二极管将交流电转换为直流电。

3. 转换后的直流电通过滤波器,去除直流电中的纹波,使电流变得更加稳定。

4. 控制器对直流屏进行控制,包括开关机、调节输出电压等功能。

5. 输出端将转换后的直流电供给其他设备使用。

四、直流屏的工作特点1. 稳定性:直流屏能够将交流电转换为稳定的直流电,保证供电的稳定性和可靠性。

2. 调节性:控制器可以对直流屏进行精确的调节,使输出电压满足不同设备的需求。

3. 保护功能:直流屏配备了过流、过压等保护装置,能够及时检测并保护设备。

4. 效率高:直流屏采用了高效的整流器和滤波器,能够将输入电能有效转换为输出电能,提高能源利用效率。

五、应用领域直流屏广泛应用于电力系统中,包括以下几个方面:1. 电力输配电系统:直流屏用于将输送来的交流电转换为直流电供给其他设备使用。

2. 电动机驱动系统:直流屏用于将交流电转换为直流电,驱动电动机运行。

3. 电动汽车充电桩:直流屏用于将交流电转换为直流电,为电动汽车充电。

4. 通信基站:直流屏用于为通信基站提供稳定的直流电供电。

六、总结直流屏是一种将交流电转换为直流电的电力设备,具有稳定性、调节性和保护功能等特点。

它广泛应用于电力系统中的输配电、电动机驱动、电动汽车充电桩和通信基站等领域。

通过掌握直流屏的工作原理,可以更好地理解和应用该设备。

直流屏工作原理

直流屏工作原理

直流屏工作原理一、引言直流屏是一种常见的显示设备,广泛应用于电子产品中。

本文将详细介绍直流屏的工作原理,包括其基本组成部分、工作原理和应用范围。

二、直流屏的基本组成部分直流屏由以下几个基本组成部分构成:1. 像素点:直流屏由许多微小的像素点组成,每个像素点可显示不同的颜色。

2. 驱动电路:驱动电路负责控制像素点的亮度和颜色,根据输入信号产生相应的电流和电压。

3. 控制电路:控制电路接收输入信号,并将其转化为驱动电路所需的控制信号。

4. 背光源:背光源提供背景光,使得像素点能够显示出不同的颜色。

5. 连接器:连接器用于将直流屏与其他电子设备进行连接,传输信号和电源。

三、直流屏的工作原理直流屏的工作原理可以分为以下几个步骤:1. 输入信号接收:直流屏通过连接器接收外部输入信号,如视频信号或图像信号。

2. 控制信号转换:控制电路接收输入信号,并将其转换为驱动电路所需的控制信号。

控制信号包括像素点的亮度和颜色信息。

3. 驱动电路工作:驱动电路根据控制信号产生相应的电流和电压。

电流和电压的变化将决定像素点显示的亮度和颜色。

4. 像素点显示:驱动电路将产生的电流和电压传递给像素点,像素点根据接收到的电流和电压显示相应的亮度和颜色。

四、直流屏的应用范围直流屏广泛应用于各种电子产品中,包括但不限于以下领域:1. 智能手机和平板电脑:直流屏是智能手机和平板电脑的主要显示设备,能够显示高清图像和视频。

2. 电视和显示器:直流屏也被广泛应用于电视和显示器领域,提供高质量的图像和视频显示效果。

3. 汽车导航系统:许多汽车导航系统采用直流屏作为显示屏,提供导航信息和娱乐功能。

4. 游戏机和电子游戏设备:直流屏在游戏机和电子游戏设备中被用于显示游戏画面和操作界面。

5. 医疗设备:直流屏在医疗设备中被用于显示患者监护信息和医疗图像。

五、总结直流屏是一种常见的显示设备,其工作原理包括像素点、驱动电路、控制电路、背光源和连接器等基本组成部分。

直流屏工作原理

直流屏工作原理

直流屏工作原理一、概述直流屏是一种用于显示图像和文字的平面显示设备,它采用了直流电源供电,并利用液晶技术实现图像显示。

本文将详细介绍直流屏的工作原理及其组成部分。

二、组成部分1. 液晶屏:直流屏的核心部分是液晶屏,它由若干层薄膜组成,包括两层透明导电玻璃片之间的液晶层。

液晶层中的液晶分子可以通过电场的作用改变其排列方式,从而实现图像的显示。

2. 透光背板:透光背板位于液晶屏的背面,由一层透明的材料制成,用于提供背光源并使光线通过液晶层。

3. 电源模块:直流屏使用直流电源供电,电源模块负责将交流电转换为直流电,并提供稳定的电压和电流供给液晶屏。

4. 驱动电路:驱动电路是直流屏的关键部分,它负责控制液晶屏中的液晶分子的排列方式,从而实现图像的显示。

驱动电路通常由控制芯片、时序控制电路和驱动芯片组成。

三、工作原理1. 电源供电:直流屏使用直流电源供电,电源模块将交流电转换为直流电,并提供稳定的电压和电流给液晶屏。

这样可以确保液晶屏正常工作,并提供足够的电能供给驱动电路。

2. 背光源照明:透光背板提供背光源并使光线通过液晶层。

背光源可以是冷阴极灯管或LED灯,其作用是提供足够的光亮度,使得图像能够清晰地显示在液晶屏上。

3. 电场调控液晶分子排列:液晶层中的液晶分子可以通过电场的作用改变其排列方式。

驱动电路会根据输入的图像信号,通过控制芯片和驱动芯片,产生相应的电场信号,使液晶分子在液晶层中重新排列。

这种排列方式的变化会导致光线的偏振方向发生变化,从而实现图像的显示。

4. 显示图像:当液晶分子排列完成后,光线通过液晶层时,会受到液晶分子的影响而发生偏振。

在液晶屏的前面有一层偏振片,它只允许特定方向的光线通过。

当液晶分子排列方式发生变化时,通过偏振片的光线也会发生变化,从而实现图像的显示。

四、工作流程1. 输入图像信号:用户通过电脑、手机等设备输入图像信号,图像信号可以是数字信号或模拟信号。

2. 信号处理:输入的图像信号经过信号处理模块进行处理,将其转换为液晶屏可以识别的信号格式。

直流屏工作原理

直流屏工作原理

直流屏工作原理直流屏是一种广泛应用于电子设备中的显示屏,其工作原理是利用直流电流通过液晶材料来控制像素的亮度。

直流屏通常由液晶层、玻璃基板、电极、驱动芯片等组成。

液晶层是直流屏的核心部分,它由液晶分子组成。

液晶分子具有特殊的物理性质,可以通过电场的作用改变其排列方式,从而调节光的透过程度。

液晶层通常由两片平行的玻璃基板夹持,涂有液晶分子的液晶层位于两片玻璃基板之间。

玻璃基板上分别涂有透明导电层,形成了两个电极。

这两个电极可以通过外部电源提供的直流电流来产生电场。

当电场作用于液晶分子时,液晶分子的排列方式发生改变,从而改变了液晶层的透光性。

液晶分子的排列方式可以通过驱动芯片来控制,驱动芯片根据输入信号的不同,向电极提供不同的电压,从而控制液晶分子的排列方式。

当电场作用于液晶层时,液晶层的透光性发生变化。

通过调节电场的强弱和方向,可以控制液晶层中的液晶分子的排列方式,从而控制像素的亮度。

液晶层上的每个像素点都由液晶分子组成,通过控制每个像素点的液晶分子排列方式,可以显示出不同的图像和文字。

为了实现对每个像素点的精确控制,直流屏通常采用了多个驱动芯片。

这些驱动芯片可以根据输入信号的不同,向液晶层的每个像素点提供不同的电压,从而实现对像素的精确控制。

驱动芯片通常由控制电路和电源电路组成,控制电路负责接收输入信号并产生相应的控制信号,电源电路负责提供电压给驱动芯片。

总结起来,直流屏的工作原理是利用电场调节液晶分子的排列方式,从而控制像素的亮度。

通过驱动芯片的控制,可以实现对每个像素点的精确控制,从而显示出不同的图像和文字。

直流屏在电子设备中具有广泛的应用,如智能手机、平板电脑、电视等。

直流屏工作原理

直流屏工作原理

直流屏工作原理一、概述直流屏是一种用于显示信息的电子设备,它采用直流电源供电,并通过控制电压信号来控制像素点的亮度,从而实现图像的显示。

直流屏广泛应用于电子产品中,如手机、平板电脑、电视等。

二、工作原理1. 像素点结构直流屏的基本单元是像素点。

每个像素点由一个红色(R)、一个绿色(G)和一个蓝色(B)的发光二极管(LED)组成,也称为RGB像素点。

通过控制这三种颜色的亮度,可以调配出各种颜色的图像。

2. 亮度调节原理直流屏的亮度调节是通过改变LED的电流来实现的。

在每个像素点的后面,有一个电流调节电路。

通过控制电流调节电路的电压,可以改变LED的亮度。

一般来说,电压越高,LED的亮度越高。

3. 控制信号直流屏的控制信号是通过控制电压来实现的。

控制电压的大小决定了LED的亮度。

通常,控制电压的范围是0V到5V,0V表示LED关闭,5V表示LED全亮。

通过调整控制信号的电压值,可以实现不同亮度的显示。

4. 显示原理直流屏的显示原理是通过控制每个像素点的亮度来实现的。

在显示图像时,控制电路会根据输入的图像信号,产生相应的控制信号。

控制信号通过控制电压调节电路,改变LED的亮度,从而显示出对应的图像。

三、优势1. 高亮度:直流屏采用LED作为发光源,具有高亮度、高对比度的特点,可以在明亮的环境下清晰显示图像。

2. 节能环保:相比传统的液晶显示屏,直流屏的能耗更低。

LED具有高效能转换特性,能够将电能转化为光能,减少能源浪费。

3. 长寿命:LED的寿命较长,一般可以达到几万小时。

这意味着直流屏在使用过程中不容易出现故障,使用寿命更长。

4. 色彩鲜艳:直流屏采用RGB像素点,可以精确控制每个像素点的亮度,从而呈现出丰富的颜色。

5. 视角广:直流屏具有较宽的视角范围,可以在不同角度下观看,仍能保持图像的清晰度和色彩还原度。

四、应用领域直流屏广泛应用于各种电子产品中,如手机、平板电脑、电视、电子广告牌等。

由于其优秀的显示效果和低能耗的特点,直流屏在室内外广告、信息发布、娱乐等领域得到了广泛应用。

直流屏的介绍

直流屏的介绍

直流屏介绍一、概念:直流屏是直流电源操作系统的简称二、作用:1、为高压开关的合闸机构提供电源2、为控制机构、继电保护和自动装置提供直流电源三、特点:高可靠性1、采用开关电源的模块化设计,N+1热备份2、充电模块可以带电热插拔,平均维护时间大幅度减少3、动力母线和控制母线可以由充电模块单独直接提供,可以通过4、降压装置热备份硬件抵差自主均流技术,模块间输出电流最大5、可靠地防雷和电气绝缘措施,选配的绝缘监控装置能够实时监测系统绝缘,确保系统和人生安全四、工作原理:在正常情况下由充电单元对电池进行充电的同时并向经常性负载(继电保护装置、控制设备等)提供直流电源直流屏的原理框图五、组成:交流输入单元、充电单元、微机监控单元、电压调整单元、绝缘监测单元、直流馈电单元、蓄电池组、电池巡检单元1、交流输入单元交流输入单元通常由两路380V╱50Hz的交流电源互投电路手动或自动选择一路向充电单元供电(另一路作备用电源),交流输入单元配有防雷电路和三相输入状态监视电路,当缺相或失电时,监视电路启动,自动投切备用电源的同时发出声光报警,并将故障信号通过监控器送往后台和远方遥信装置。

2.充电单元的工作原理(1)充电单元分别由充电和控制高频开关电源模块组成,采用(N+1)冗余设计,〈所谓N+1冗余设计是指:若直流屏满足正常工作需直流输出电流为10A的高频开关模块3台,实际该直流屏配置4台(N+1),用备份的方式充电模块向蓄电池组进行均充或浮充电〉,控制模块也采用(N+1)冗余设计、用备份的方式向经常性负荷(继电保护装置、控制设备)提供直流电源。

这样当其中任一台模块出现故障后,不会影响装置的正常工作,使装置运行的可靠性大大提高。

(2)高频开关电源模块的工作原理高频开关电源模块将50Hz交流电源经整流滤波成为直流电源,逆变部份将直流逆变为高频交流(20KHz~300KHz),通过变压器隔离,高频经整流和滤波后输出(直流),其基本原理示意图(见图5-4-4(3)高频开关电源模块的外观(见图5-4-5)(4)高频开关电源模块的优点输入、输出的电压围宽、均流度好、功率密度高、实现N+1备份冗余配置,可靠性高、体积小、重量轻、保护功能强(具有过、欠压告警,温度过高、限流和输出短路保护等)、直流输出指标好(稳压精度≤±0.5%、稳流精度≤±0.5%、纹波系数≤0.1%)、效率高(采用软开关技术)、功率因数高(可达0.99以上),并可通过智能监控接口(RS232)实现对模块的“三遥”控制(遥测、遥控、遥信),当监控单元出现故障退出运行时,高频开关模块仍可自主运行。

直流屏原理及用途

直流屏原理及用途

直流屏原理及作用(2008-9-24 9:39:00)第一章概述GZDW-220RS智能高频开关电力操作电源系统由交配电单元、充电模块单元、降压硅链单元、直流馈电单元、配电监控单元、监控模块单元及绝缘监测单元组成。

主要应用于电力系统中小型发电厂、水电站、各类变电站,和其他使用直流设备的用户(如石化、矿山、铁路等),适用于开关分合闸及二次回路中的仪器、仪表、继电保护和故障照明等场合。

一、系统特点高可靠性:采用开关电源的模块化设计,N+1热备份。

充电模块可以带电热插拔,平均维护时间大幅度减少。

动力母线和控制母线可以由充电模块单独直接供电,可以通过降压装置热备份。

硬件低差自主均流技术,模块间输出电流最大不平衡度优于5%。

可靠的防雷和电气绝缘措施,选配的绝缘监测装置能够实时监测系统绝缘情况,确保系统和人身安全。

系统设计采用IEC(国际电工委员会),UL等国际标准,可靠性与安全性有充分保证。

环境温度:—5℃--+40℃音响噪音:≤45Db三、机械参数机柜外形尺寸:(高×宽×深)2260×800×600mm 四、系统工作原理系统工作原理如下:1、交流输入正常时系统交流输入正常时,两路交流常时,两路交流输入经过交流切换控制板选取择其中一路输入,并通过交流配电单元给各个充电模块供电。

充电模块输入三相交流电转换为220V或110V的直流,经隔离二极管隔离后、一方面给电池充电,另一方面给合闸负载供电。

此外,合闸母线还通过路压硅链装置与控制模块构成备份系统,提供控制母线电原。

系统中的监控部分对系统进行管理和控制,信号通过配电监控分散采集处理后,再由监控模块统一管理,在显示屏上提供人机操作界面,还可以接入到远程监控系统。

系统还可以配置绝缘检测仪或绝缘检测继电器,监测母线绝缘情况。

2、交流输入停电或异常时交流停电或异常时,充电模块停止工作,由电池供电。

监控模块监测电池电压、放电时间,当电池放电到一定程度时,监控模块告警。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

示屏上提供人机操作界面,还可以接入到远程监控系统。

系统还可以配置绝缘检测仪或绝缘检测继电器,监测母线绝缘情况。

2、交流输入停电或异常时交流停电或异常时,充电模块停止工作,由电池供电。

监控模块监测电池电压、放电时间,当电池放电到一定程度时,监控模块告警。

交流输入恢复正常以后,充电模块对电池进行充电。

第二章充电柜充电柜的主要功能是实现输入交流的自动切换、交流电的分配、AC/DC变换、电池接入、硅降压和系统监控管理等。

1、交流的自动切换系统可以输入两路交流电源,有自切换电路实两路交流输入的主备方式自动切换,即以第一路交流输入为主回路,第二路交流输入为从回路,当主回路发生中断或者异常时,自动切换到第二路,保证系统的交流没有长时间的中断;当主回路供电正常时,自动切换回到第一路。

2、交流电的分配交流接入后,配电线路将交流电源分配到每一个充电模块,实现每个充电模块交流电源的单独控制。

3、AC/DC变换AC/DC变换,即充电模块交输入交流变换为直流输出。

供给电池充电或者直接供给负载。

4、硅降压单元硅降压单元串接于合闸母线和控制母线。

分为自动和手动两种方式,自动方式是由其内部自动控制电路来执行自动硅降压功能。

手动方式由手动旋钮来控制,并可由旋钮的不同档位(5档)来控制执行继电器闭合的数目,手动调节电压。

5、系统监控管理监控模块放置在充电柜中,对电源系统进行全面控制和检测。

监控模块不但对充电柜内部件进行监控,而且还对绝缘监测仪、电池检测仪等下级设备进行监控。

监控模块对电池实现全面的智能化管理。

监控模块提供遥测、遥调、遥信和遥控,为实现远端监控提供了先决条件。

第三章充电模块一、主要功能和性能1、主要功能充电模块的主要功能是实现AC/DC变换,还有系统控制、告警等功能。

自动/手动控制充电模块具有自动/手动控制功能,在自动工作方式下,充电模块接收来自监控模块的指令。

通常情况下,所有合闸模块应工作于自动状态下,以实现监控模块对电池的智能管理。

手动状态下,有模块面板上的电位器来调节模块的输出电压。

电压调节充电模块接受监控模块的指令,调节输出电压到设定值。

电压调整范围可以在输出电压下限(一般为198V/99V)和上限(一般为286V/143V)之间。

限流指将充电模块的最大输出电流限制在一定的范围内,以控制电池充电电流,防止电池过流充电。

充电模块采用无级限流技术,即在输出额定范围内,可限流在任意点,分辩率为1%。

地址设置为了使监控模块能够识别各充电模块,各个充电模块都应该有一个地址,地址范围为0—31。

信息反指示在充电模块的面板上有电源指示灯,保护指示灯,故障指示灯和电压/电流显示表头。

电源指示灯:指示充电模块内部工作电源是否正常。

保护指示灯:指示充电模块处于保护状态,包括交流输入过/欠压,输入缺相,输出欠压等。

故障指示灯:指充电模块因故停止输出,且故障因素消除后,模块仍不能恢复工作,如输出过压等。

电压/电流显示表头:指示充电模块输出的电压和电流,有切换开关来切换显示。

2.主要性能软开关技术采用软开关技术,可以大幅减小功率开关器件的开关损耗,提高转换效率;同时,由于电压变化率(dv/dt)或电流变化率(di/dt)相对减小很多,功率开关器件承电源产生的电磁干扰也有很大的改善。

充电模块采用FB ZVS-PWM软开关先进技术,开关频率恒定,易于控制,整机满载效率接近95%,传导干扰符合欧洲票准EN55011。

均流技术充电模块采用了先进的低差自主均流技术,工作原理如图所示。

各模块的均流单元通过同一放大系数采样各自的输出电流,建立采样电压,各采样电压通过比较,以最大值作为均流总线上的基准电压Ubus。

基准电压对应的模块自动成为“主模块”,它的输出电流相对最大,其余模块自动成为“从模块”。

基准电压通过均流总线进入到各模块均流单元,同其采样电压进行误差比较放大后控制模块开关脉冲宽度,微调各模块的输出电压而让输出电流趋于一致。

均流调整达到平衡后,“从模块”的输出电流都接近于“主模块”的输出电流,模块间输出电流差值趋于零。

这种均流方案的优点表现在两面方面:1、均分负载不平衡小于5%(通常在3%左右)。

2、作为“主模块”的充电模块是通过比较任意产生的,当“主模块”因某种原因退出工作(电气上完全隔离)后,系统将自动再产生出一个输出电流最大的模块出现故障进造成系统崩溃。

短路回缩充电模块外部输出发生短路时,充电模块自动降低输出电压和电流。

有效防止外部事故对充电模块的损坏和事故的进一步扩大。

输出过压自锁第四章监控摸块一、主要功能和性能1、主要工能监控模块主要功能有显示、设置、控制、告警、通讯、电池管理、远程下载等。

显示功能监控模块对下级设备上报的各种信息进行处理后产时显示,这些信息包括采集数据、设置参数等,如系统的母线电压、电池的充电电流和模块的电压、电流等。

通过监控模块的键盘和LCD显示屏,可以随时查阅系统运行信息和历史信息、当前告警信息等。

同时,在设置系统参数的过程中,显示各种设置情况和实时帮助信息。

设置功能通过键盘输入和LCD实时显示进行交互式操作,设置系统参数。

一旦这些参数输入到监控模块将保存这些设置,在以后的运行中作用于系统。

这些参数包括监控摸块自身的参数和各个下级设备的参数,下级设备参数设置通过串口传给下级设备。

系统设置有维护级和用户级两种不同权限的设置。

维护级设置涉及系统底层与硬件有关的参数,如系统配置、充电模块所连接的串口号码等,这些参数对系统的运行有重要作用,一旦设定,除非系统设置更改,否则不能轻易更改,维护设置一般需要监控模块掉电或复位后才能生效。

用户级设置与用户使用有关的参数,如交流过压告警点,均/浮充电压等。

这此参数应根据实际使用情况合理设置,如电池的均/浮充电压必须按电池的说明书来严格设定。

一般情况下,用户能设置也不要轻易修改,特别是电池和电池管理的有关参数。

用户级设置一旦显示操作成功,即可生效。

密码保护功能只有持有合法密码的用户才能对系统旱灾行设置或控制操作,增辑系统运行的安全性。

用户级密码初始化为“123456”,用户在系统正常投运后应更改密码。

维护级密码不可更改。

控制功能监控模块根据采集到的数据,参考监控模块的设置,进行综合处理和判断控制下级设备执行相应的动作。

让要的动作有:充电模块均/浮充转换、充电模块输出限流、充电模块天/关机等。

同时可以通过监控模块告警干接点输出无源信号,对外部设图示旱灾行控制。

此外,还可以通过键盘来执行相应的控制动作。

执行动作前要输入相应的校验密码才能进入控制状态。

控制命令由监控模块通过串口下达到下级设备,下级设备接受命令后执行相应的动作。

告警功能部分告警信息由下级设备产生,下级设备将故障信息通过串口发送到监控模块,监控模块接受此告警信息并作相应的处理,在LCD屏上实是动态弹出告警信息。

另一部分告警信息是监控模块根据采集到的数据和系统设置产生,告警信息的处理方式同上。

告警等可以通过键盘设置,分为一般告警、紧急告警和不告警。

对于一些不重要的告警或无关的告警,可以设置为不告警来屏蔽。

同时,监控模块输出7组干接点信号,这些干接点输显示屏功能键数字键盘把手故障指示灯复位键电源指示灯液晶显示屏彩用240*64液晶点阵模块,能显示15*4个汉字,带有背光照明等,以保证在黑夜环境下能清楚显示。

超过设定的保护时间后,背光照明灯将自熄灭,以延长其使用寿命,按任意键将“唤醒“背光照明灯重新点亮。

在显示屏的右边显示菜单提示项。

指示灯监控模块上设有电源指示灯和故障指示灯。

当监控模块输入电源正常时,开启监控模块的电源开关后,绿色电源指示灯常亮。

当监控模块发生告警时,将点亮面板上的红色指示灯,同时蜂鸣器长鸣,按下消音开关后,告警音消失,但告警指示灯直到期告警消失后才熄灭。

键盘键盘有四种类型:功能键、数字键、方向键和复位键功能键:功能键根据菜单提示动态定义。

常规情况下,F1键对应菜单项中的“向上翻页”。

F2对应菜单中“返回”,F3对应“帮助”,F4对应菜单中的“向上翻页”。

数字键:数字键有两个功能,一个直接输入参数,一个是选择对应的菜单选项。

数字键还包括小数点和确认键。

小数点在输入参数时使用。

确认键在输入参数后确认输入数据的有效性。

方向键:有上下左右四个键。

上下键实现光标在一屏内的上下项目之间的转移;左右键可以选择给定的参数项。

复位键:复位监控模块。

在对充电模块进行维护级设置后,应按复位键对监控模块进行复位,系统重机关报初始化旱灾入程序。

注意:告警时不必按“复位键”。

把手把手正常情况下折叠到面板的里面,使用时,轻按下端,把手翻出。

三、监控使用说明1、启动监控模块的启动过程较长,一般25秒,在启动过程中,键盘暂时不工作。

启运过程中首先出现系统正在设置下级设备……界面,监控模块开始设置下级设备。

在设置过程中,监控模块存储的参数传送到下级设备中,如设置成功,则进入正常工作状态。

若不成功,则提示“设置下级设备失败”。

这时应检查监控模块与下级设备的通讯是否正常。

如果配置数据错误,系统回加载缺省配置数据。

2、主界面监控模块的主界面:系统信息 2005-01-04 11:17: 47合母电压:230.2V 控母电压:220V 菜单电池电流:0.1A 负载电流:0.1A 帮助状态:自动/浮充关于主界面显示系统信息。

在其它显示屏,如果超过一定时间没有按键操作时,监控模块将自动回到主界面。

系统信息包括:当前时间:显示系统内的实钟,时间可设置。

系统电压:是合闸母线和控制母线电压。

系统状态:表示系统当前的工作状况,如果没有故障信息,系统显示正常时的状态。

当系统存在故障告警信息时,将显示诸如“充电屏故障”等信息。

电池状态:显示电池此时的状态,有“自动/手动”“均充”、“浮充”。

在主界面,按F4显示系统信息的其它内容(系统型号、系统的开发版本号和产品出厂序号等),根据此屏信息可判断系统的类型是否正确。

3、主菜单在主界面按F2可进入系统的主菜单。

如下:1、交流数据 5、绝缘仪数据2、直流数据 6、电池仪数据返回3、模块数据 7、参数设置帮助4、告警数据按对应的数字键进入相应的设备菜单。

交流数据:充电屏的交流参数显示。

直流数据:母线电压、负载总电流,电池电压电流及容量,电池房温度。

模块数据:每个模块的参数显示。

告警数据:系统的当前告警信息、历史告警信息、历史告警信息清除和告警信号设置等。

绝缘仪数据:设备绝缘仪情况相关数据显示。

电池仪数据:配备电池仪后显示每个电池电压及总电压。

参数设置:与系统相关数据的设置。

4、设置操作进入设置菜单需入对应的密码。

输入用户级密码“123456”进入用户参数设置菜单,可修改用户级参数:输入维护级密码进入维护级经历数设置菜单,可修改维护级参数。

每修改一个参数,必须按“确认”进行确认,屏幕提示“操作成功,按任意键返回”时,修改才有效。
