钻孔灌注桩单桩竖向极限承载力估算

桩端承载力计算

桩端承载力计算书计算依据：《建筑桩基技术规范》JGJ94-94和本项目岩土工程勘察报告单桩竖向承载力设计值(R)计算过程:桩型:干作业钻孔灌注桩(d<0.8m)桩基竖向承载力抗力分项系数:γs=γp=γsp=2桩类别:圆形桩直径或边长d/a=600mm截面积As=.282743334m周长L=1.88495556m第1土层为:新近填土，黄土,极限侧阻力标准值qsik=20Kpa层面深度为:0m; 层底深度为:5m土层厚度h= 5 m土层液化折减系数ψL=1极限侧阻力Qsik=L×h×qsik×ψL=1.88495556×5 ×20×1= 188.495556 KN第2土层为: 粉细砂,极限侧阻力标准值qsik=55Kpa层面深度为:5m; 层底深度为:7m土层厚度h= 2 m土层液化折减系数ψL=1极限侧阻力Qsik=L×h×qsik×ψL=1.88495556×2 ×55×1= 207.3451116 KN第3土层为：粉土,极限侧阻力标准值qsik=50Kpa层面深度为:7m; 层底深度为:10m土层厚度h= 3 m土层液化折减系数ψL=1极限侧阻力Qsik=L×h×qsik×ψL=1.88495556×3 ×50×1= 282.743334 KN第4土层为: ⑧1泥质砂岩,极限侧阻力标准值qsik=100Kpa层面深度为:10m; 层底深度为:13m土层厚度h= 3 m土层液化折减系数ψL=1极限侧阻力Qsik=L×h×qsik×ψL=1.88495556×3 ×100×1= 565.486668 KN第5土层为: ⑧2泥质砂岩,极限侧阻力标准值qsik=140Kpa层面深度为:13m; 层底深度为:16m土层厚度h= 3 m土层液化折减系数ψL=1极限侧阻力Qsik=L×h×qsik×ψL=1.88495556×3 ×140×1= 791.6813352 KN总极限侧阻力Qsk=∑Qsik= 2035.7520048 KN极限端阻力标准值qpk=2500KN极限端阻力Qpk=qpk×As=2500×.282743334= 706.858335 KN总侧阻力设计值QsR=Qsk/γs= 1017 KN端阻力设计值QpR=Qpk/γp= 353 KN基桩竖向承载力设计值R=Qsk/γs+Qpk/γp= 2035.7520048 /2+ 706.858335 /2= 1370 KN──────────────────────────────────────────。

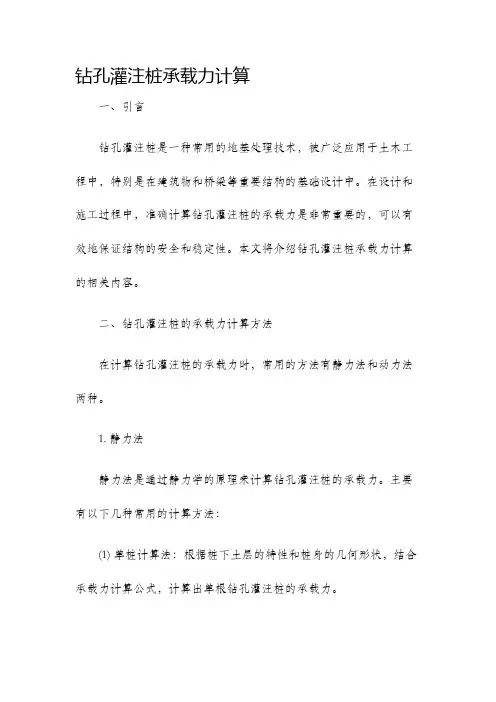

钻孔灌注桩承载力计算

钻孔灌注桩承载力计算一、引言钻孔灌注桩是一种常用的地基处理技术，被广泛应用于土木工程中，特别是在建筑物和桥梁等重要结构的基础设计中。

在设计和施工过程中，准确计算钻孔灌注桩的承载力是非常重要的，可以有效地保证结构的安全和稳定性。

本文将介绍钻孔灌注桩承载力计算的相关内容。

二、钻孔灌注桩的承载力计算方法在计算钻孔灌注桩的承载力时，常用的方法有静力法和动力法两种。

1. 静力法静力法是通过静力学的原理来计算钻孔灌注桩的承载力。

主要有以下几种常用的计算方法：(1) 单桩计算法：根据桩下土层的特性和桩身的几何形状，结合承载力计算公式，计算出单根钻孔灌注桩的承载力。

(2) 组合桩计算法：当土层承载力较低或对单桩的要求较高时，可以采用多根钻孔灌注桩组合成组合桩的形式。

通过组合桩的承载力计算，可以有效提高整体桩基的承载力。

2. 动力法动力法是通过振动测试和动力参数分析来计算钻孔灌注桩的承载力。

主要有以下几种常用的方法：(1) 动力触探法：通过在钻孔灌注桩身上施加冲击力，并通过记录振动信号来分析土层的性质和桩的承载力。

(2) 动力试验法：在钻孔灌注桩上施加动力荷载，并通过记录振动信号和位移来分析桩的承载力。

三、钻孔灌注桩承载力计算中的参数和公式在进行钻孔灌注桩的承载力计算时，需要考虑以下几个重要的参数和公式：1. 钻孔灌注桩的几何参数：包括桩径、桩长、灌注深度等。

2. 土层参数：包括土层的强度、密度、孔隙比、CBR值等。

3. 承载力计算公式：常用的承载力计算公式有施工规范中规定的极限承载力计算公式、静力学计算公式和动力学计算公式。

四、案例分析以一个实际工程中的钻孔灌注桩承载力计算为例，对上述的参数和公式进行运用和计算，得出桩的承载力结果。

通过对比结果和设计要求，评估桩的承载能力和安全性。

五、结论钻孔灌注桩是一种常用的地基处理技术，其承载力计算对确保工程结构的安全和稳定性至关重要。

通过静力法和动力法两种方法，结合相应的参数和公式，可以准确计算钻孔灌注桩的承载力。

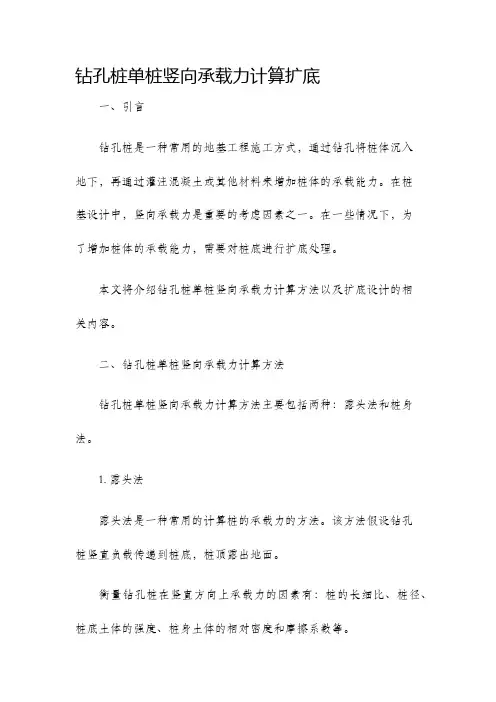

钻孔桩单桩竖向承载力计算扩底

钻孔桩单桩竖向承载力计算扩底一、引言钻孔桩是一种常用的地基工程施工方式，通过钻孔将桩体沉入地下，再通过灌注混凝土或其他材料来增加桩体的承载能力。

在桩基设计中，竖向承载力是重要的考虑因素之一。

在一些情况下，为了增加桩体的承载能力，需要对桩底进行扩底处理。

本文将介绍钻孔桩单桩竖向承载力计算方法以及扩底设计的相关内容。

二、钻孔桩单桩竖向承载力计算方法钻孔桩单桩竖向承载力计算方法主要包括两种：露头法和桩身法。

1. 露头法露头法是一种常用的计算桩的承载力的方法。

该方法假设钻孔桩竖直负载传递到桩底，桩顶露出地面。

衡量钻孔桩在竖直方向上承载力的因素有：桩的长细比、桩径、桩底土体的强度、桩身土体的相对密度和摩擦系数等。

承载力计算公式如下所示：Qa = Ap * σaQf = Af * σfQr = Ar * σrQc = Ac * σcQtotal = Qa + Qf + Qr +Qc式中，Qa是桩身土体的侧摩擦力，Ap是桩身土体的侧摩擦力计算面积，σa是桩身土体的有效应力；Qf是桩身土体的端阻力，Af是桩身土体的端阻力计算面积，σf 是桩身土体的有效应力；Qr是桩底土体的摩擦力，Ar是桩底土体的摩擦力计算面积，σr 是桩底土体的有效应力；Qc是钻孔桩在竖直方向上其他因素带来的额外荷载，Ac是额外荷载计算面积，σc是额外荷载的有效应力；Qtotal是桩的总承载力。

2. 桩身法桩身法是另一种常用的计算钻孔桩承载力的方法。

该方法假设桩体下端沉入土层的深度相对较小，土体对桩身的侧摩擦力能够忽略不计。

在桩身法中，桩身承载力可以根据桩身截面上的剪力、弯矩和扭矩的平衡关系来计算。

桩基的承载力可根据以下公式得到：Q = Qs + Qb式中，Qs是桩身力，在剪切平衡条件下计算；Qb是桩底力，在弯曲平衡条件下计算。

三、钻孔桩扩底设计的相关内容在某些情况下，为了增加钻孔桩的承载力，需要进行扩底设计。

扩底是指钻孔桩在桩底部分进行加宽处理，增大桩底的承载面积。

钻孔灌注桩计算书

桩基础计算一．钻孔灌注桩单桩竖向承载力计算1. 桩身参数ZH1桩身直径 d=600mm桩身周长 u=π d=1.884m ，桩端面积 Ap= π d 2=0.2826m 2 岩土力学参数土层极限侧阻力标准值极限端阻力标准值桩周第 i 层土的厚度q sik (kpa)q pk (kpa)Li(m) 填土-20 3 粉质黏土夹粉砂层75 7砂砾石层801400 4注：考虑填土的负摩阻力，根据《建筑桩基技术规范》（JGJ 94-2008 ）表 5.3.5-1，填土的极限侧阻力标准取-20kpa 。

2. 单桩承载力特征值根据《建筑桩基技术规范》（JGJ 94-2008） 5.3.5 公式（ 5.3.5） Q uk =q pk · Ap+u ·∑ q sik · Li=1400x0.2826+1.884x(-20x3+75x7+80x4) =1874.58kpa 单桩竖向承载力特征值Ra= Q uk /2=937.29kpa ，取 Ra=920kpaZH2桩身直径 d=600mm ，扩底后直径 D=1000mm桩身周长 u=π d=1.884m ，桩端面积 Ap= π D 2=0.785m 2岩土力学参数土层极限侧阻力标准值极限端阻力标准值桩周第 i 层土的厚度q sik (kpa)q (kpa)Li(m)pk填土-20 3 粉质黏土夹粉砂层757砂砾石层8014004注：考虑填土的负摩阻力，根据《建筑桩基技术规范》（JGJ 94-2008 ）表 5.3.5-1，填土的极限侧阻力标准取-20kpa 。

2. 单桩承载力特征值根据《建筑桩基技术规范》（JGJ 94-2008） 5.3.5 公式（ 5.3.5） Q uk =q pk · Ap+u ·∑ q sik · Li=1400x0.785+1.884x(-20x3+75x7+80x4) =2577.94kpa 单桩竖向承载力特征值Ra= Q uk /2=1288.97kpa ，取 Ra=1250kpa二．桩身强度验算1．设计资料截面形状：圆形截面尺寸：直径 d = 600 mm已知桩身混凝土强度等级求单桩竖向力设计值基桩类型：灌注桩工作条件系数：c = 0.70混凝土： C25， f c = 11.90N/mm 2设计依据：《建筑地基基础设计规范》(GB 50007-2011)2．计算结果桩身横截面积d2 6002A ps=π= 3.14 ×= 282743 mm 24 4单桩竖向力设计值：Ra ≤A ps f c c = 282743 11×.90 ×0.70 = 2355.25K N故桩身可采用构造配筋。

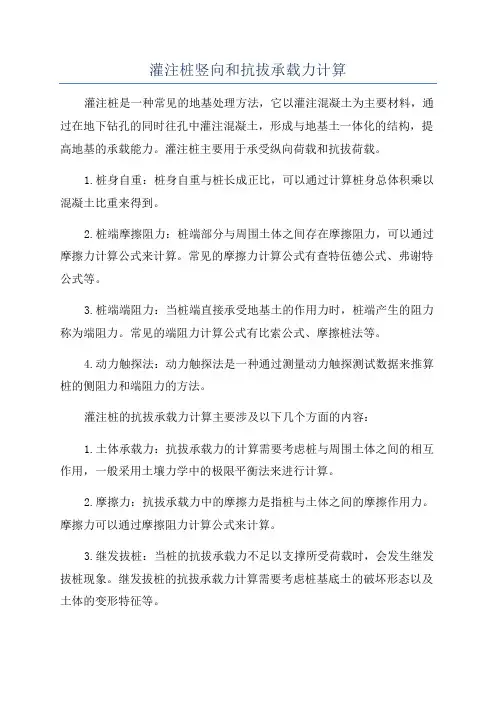

灌注桩竖向和抗拔承载力计算

灌注桩竖向和抗拔承载力计算
灌注桩是一种常见的地基处理方法，它以灌注混凝土为主要材料，通过在地下钻孔的同时往孔中灌注混凝土，形成与地基土一体化的结构，提高地基的承载能力。

灌注桩主要用于承受纵向荷载和抗拔荷载。

1.桩身自重：桩身自重与桩长成正比，可以通过计算桩身总体积乘以混凝土比重来得到。

2.桩端摩擦阻力：桩端部分与周围土体之间存在摩擦阻力，可以通过摩擦力计算公式来计算。

常见的摩擦力计算公式有查特伍德公式、弗谢特公式等。

3.桩端端阻力：当桩端直接承受地基土的作用力时，桩端产生的阻力称为端阻力。

常见的端阻力计算公式有比索公式、摩擦桩法等。

4.动力触探法：动力触探法是一种通过测量动力触探测试数据来推算桩的侧阻力和端阻力的方法。

灌注桩的抗拔承载力计算主要涉及以下几个方面的内容：
1.土体承载力：抗拔承载力的计算需要考虑桩与周围土体之间的相互作用，一般采用土壤力学中的极限平衡法来进行计算。

2.摩擦力：抗拔承载力中的摩擦力是指桩与土体之间的摩擦作用力。

摩擦力可以通过摩擦阻力计算公式来计算。

3.继发拔桩：当桩的抗拔承载力不足以支撑所受荷载时，会发生继发拔桩现象。

继发拔桩的抗拔承载力计算需要考虑桩基底土的破坏形态以及土体的变形特征等。

灌注桩的竖向和抗拔承载力计算是一个较为复杂的过程，需要考虑多个因素的综合影响。

在实际工程中，需要根据具体情况选择适当的计算方法，并进行必要的试验和监测来验证计算结果的准确性。

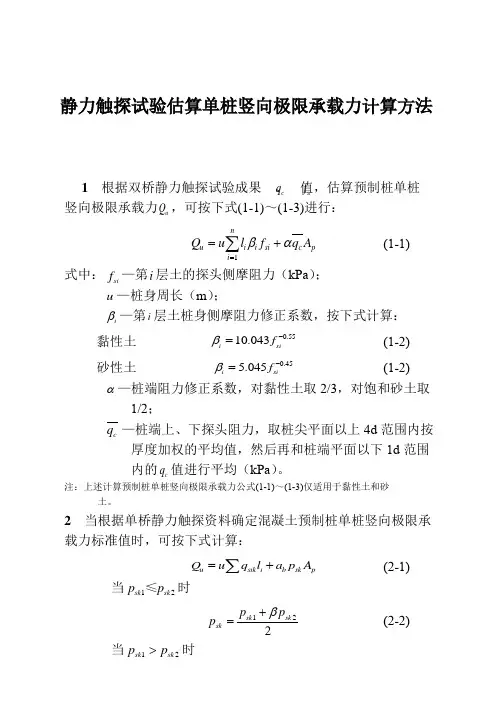

静力触探试验估算单桩竖向极限承载力计算方法

静力触探试验估算单桩竖向极限承载力计算方法c q si f u Q 1 根据双桥静力触探试验成果、值，估算预制桩单桩竖向极限承载力，可按下式(1-1)～(1-3)进行：1nu i i si c pi Q u l f q A βα==+∑(1-1)式中：si f —第i 层土的探头侧摩阻力（kPa ）；u —桩身周长（m ）；i β—第i 层土桩身侧摩阻力修正系数，按下式计算：黏性土 0.5510.043i si f β−=(1-2) 砂性土0.455.045i si f β−=(1-2)α—桩端阻力修正系数，对黏性土取2/3，对饱和砂土取1/2；c q —桩端上、下探头阻力，取桩尖平面以上4d 范围内按厚度加权的平均值，然后再和桩端平面以下1d 范围内的c q 值进行平均（kPa ）。

注：上述计算预制桩单桩竖向极限承载力公式(1-1)～(1-3)仅适用于黏性土和砂土。

2 当根据单桥静力触探资料确定混凝土预制桩单桩竖向极限承载力标准值时，可按下式计算：u sik i b sk pQ u q l a p A =+∑(2-1)当12sk sk p p ≤时122sk sk sk p p p β+=(2-2)当12sk sk p p >时2sk sk p p =(2-3)式中：u Q —单桩竖向极限承载力（kN ）；u —桩身周长（m ）；sik q —用静力触探比贯入阻力s p 估算的第i 层土的桩周极限侧阻力sik q （kPa ），表1-1的规定取值； i l —第i 层土桩的长度； b a —桩端阻力修正系数，按表1-2取值；sk p —桩端附近静力触探比贯入阻力平均值（kPa ）；1sk p —桩端全断面以上8倍设计桩径范围内的比贯入阻力C sk p 平均值（kPa ），如桩端持力层为密实的砂土层，起闭关如阻力平均值超过 20MPa 时，则需乘以表1-3中的系数予以折减后，再计算；2sk p —桩端全断面以下4倍设计桩径范围内的比贯入阻力平均值（kPa ）；β—折减系数，根据21sb sb p p 由表1-4取值；p A —桩端断面（m 2）。

桩基承载力计算公式

一、嵌岩桩单桩轴向受压容许承载力计算公式采用嵌岩的钻（挖）孔桩基础，基础入持力层1～3倍桩径，但不宜小于，其单桩轴向受压容许承载力[P]建议按《公路桥涵地基与基础设计规范》JTJ024—85第条推荐的公式计算。

公式为：[P]=(c1A+c2Uh)Ra公式中，[P]—单桩轴向受压容许承载力(KN)；Ra—天然湿度的岩石单轴极限抗压强度(KPa)，按表查取，粉砂质泥岩：Ra =14460KPa；砂岩：Ra =21200KPah—桩嵌入持力层深度(m)；U—桩嵌入持力层的横截面周长(m)；A—桩底横截面面积(m2)；c1、c2—根据清孔情况、岩石破碎程度等因素而定的系数。

挖孔桩取c1=，c2=；钻孔桩取c1=，c2=。

二、钻（挖）孔桩单桩轴向受压容许承载力计算公式采用钻（挖）孔桩基础，其单桩轴向受压容许承载力[P]建议按《公路桥涵地基与基础设计规范》JTJ024—85第条推荐的公式计算。

公式为：[]()RpAUlPστ+=21公式中，[P] —单桩轴向受压容许承载力(KN)；U —桩的周长(m)；l—桩在局部冲刷线以下的有效长度(m)；A —桩底横截面面积(m2)，用设计直径(取计算；p τ— 桩壁土的平均极限摩阻力(kPa)，可按下式计算：∑==n i i i p l l 11ττ n — 土层的层数；i l — 承台底面或局部冲刷线以下个土层的厚度(m)； i τ— 与i l 对应各土层与桩壁的极限摩阻力(kPa)，按表查取；R σ— 桩尖处土的极限承载力(kPa)，可按下式计算： {[]()}322200-+=h k m R γσλσ[]0σ— 桩尖处土的容许承载力(kPa)，按表查取； h — 桩尖的埋置深度(m)； 2k — 地面土容许承载力随深度的修正系数，据规范表取为；2γ— 桩尖以上土的容重(kN/m 3)； λ— 修正系数，据规范表，取为； 0m — 清底系数，据规范表，钻孔灌注桩取为，人工挖孔桩取为。

钻孔灌注桩基础的单桩竖向承载力估算分析

160总490/491/492期2019年第04/05/06期（2月）0 引言在桥梁工程施工过程中，钻孔灌注桩是一种常用的基础结构，具有无挤土效应、桩身变形小、单桩承载力高、入土深度大等优点。

通常情况下，单桩竖向承载力又分为桩侧摩阻力和桩端阻力，前者受桩基进入土层的深度、土质特点、桩基尺寸等因素的影响比较大，后者受桩的入土深度、土的类型、桩的设置方法等影响比较大，为了保证钻孔灌注桩施工质量，在进行施工前要做好钻孔灌注桩基础的单桩竖向承载力估算分析。

1 工程概况某桥梁工程总施工长度为85m ，设计桥梁宽度为6.9m ，桥梁上部使用简支箱梁结构，下部使用钻孔桩基础。

桥梁工程设计公路荷载等级为II 级，设计抗震烈度为V 度，钻孔灌注桩设计桩长为15m ，灌注桩直径为1.5m 。

在桥梁工程施工过程中，保证桥梁钻孔灌注桩基础的施工质量是工程施工中的一个重点。

本文以此工程为例，对钻孔灌注桩基础单桩竖向承载力进行估算分析。

2 桥梁工程地质情况结合该桥梁工程的地质情况，场地地层岩性主要由淤泥质土、粉质黏土、强风化砂岩、中风化砂岩和石灰岩构成。

地层的基本特点如下：（1）淤泥质土。

淤泥质土呈软塑状，颜色为黑、灰色，土层的厚度为0.77m ，土层的压缩性比较高。

（2）粉质黏土。

土层呈黏性和硬塑状，颜色为褐色和黄色。

土质结构均匀，并且结构非常密实，土层的平均厚度为3.1m ，呈中等压缩性。

（3）强风化砂岩。

砂岩呈黄色、灰黄色，土层结构岩体裂隙比较发育，土层的平均厚度为0.61m 。

（4）中风化砂岩。

该土层呈黄色、灰黄色，主要为砂岩，岩体裂隙发育，土层厚度平均值为10.52m ，为软岩结构，岩体结构比较完整。

（5）石灰岩。

该土层呈灰白色和灰褐色，结构密实，具有完整的岩体结构，岩土层的厚度达到了2~10.6m ，属于硬岩，具有完整的岩体结构。

3 钻孔灌注桩单桩竖向承载力的涵义在进行桥梁结构设计过程中，桩基础结构对桥梁的安全性有比较大的影响，因此在设计桥梁钻孔桩基础时，需进行精细化的计算。

灌注桩单桩竖向承载力计算通用版

灌注桩单桩竖向承载力计算回目录根据桩径按内插法计算工程桩桩身配筋率(0.30%～0.65%)0.360%工程桩桩身最小配筋值1811.29φ12根数(As=113)17纵筋间距φ14根数(As=154)12纵筋间距φ16根数(As=201)10纵筋间距φ18根数(As=254)8纵筋间距试桩桩身最小配筋As=[Quk-0.65*fc*Ap*(1-3%)]/fy=6479.38(mm2)φ16根数(As=201)33.00纵筋间距φ18根数(As=254)26.00纵筋间距φ20根数(As=314)21.00纵筋间距φ22根数(As=381)18.00纵筋间距φ25根数(As=491)14.00纵筋间距锚桩兼做工程桩时单桩抗拔承载力Rd'=（λ*∑Qsik)/γs + Gp=1574.95λ为抗拔承载力系数，一般取0.5~0.6γs为桩的抗拔承载力分项系数，取1.6Gp为桩的自重，地下水以下扣除浮力，浮力分项系数1.2Gp=(25-10*1.2)*Ap*∑lsi=锚桩桩身最小配筋As'=Rd'/fy=5249.84(mm2)φ16根数(As=201)27.00纵筋间距φ18根数(As=254)21.00纵筋间距φ20根数(As=314)17.00纵筋间距φ22根数(As=381)14.00纵筋间距φ25根数(As=491)11.00纵筋间距值fc (N/mm2)=14.3013519122928769.4688.16109.15127.34163.73Gp=(25-10*1.2)*Ap*∑lsi=258.11kN84.90109.15134.84163.73208.38。

人工挖孔灌注桩单桩竖向承载力特征值计算

Qpk=Ψpqpk＊Ap
其中：Qpk：总极限端阻力标准值；
Qsk：总极限侧阻力标准值
Ap：桩身横截面面积；
u：桩身周长；
d：桩身直径，d=1m；
对勘察报告中的ZK2分析得出计算桩长l=13m;
查地质报告第2层砂质粉土时桩的极限侧阻力标准值qsik=65KPa
由《建筑地基基础设计规范》（GB50007-2002)中的8。5.9式
Q≤ψc·Ap·fc=0.6×0。785×14300=6735KN（设计值)
Q:相应于荷载效应基本组合时单桩竖向力设计值；
fc:混凝土轴心抗压强度设计值；
ψsi:桩恻阻力尺寸效应系数,取ψsi=0.96；
ψp:桩恻阻力尺寸效应系数，取ψp=0。93；
Ap=0.785m2;u=3。14m;
Qpk=Ψpqpk*Ap=0。93×7000×0.785/2=2555KN
Qsk=U∑Ψsiqsik*li=3.14×(0。96×65×4）/2=391.9KN
Quk= Qsk+Qpk=2555+391.9=2946.9KN
Quk=2946.9KN＜6735/1。35KN
取设计单桩承载力特征值：Ra=3000KN
人工挖孔灌注桩单桩竖向承载力特征值计算
依勘察报告，桩端持力层为第3层强风化砂质泥岩,该岩层桩端极限端阻力标准值为qpk=7000KPa标准值为:
Quk=Qsk+Qpk=U∑Ψsiqsik＊li+Ψpqpk＊Ap，（5.3。6）；
Qsk=u∑Ψsiqsikli；

钻孔灌注桩单桩竖向承载力设计值计算-2011.11.01

单桩竖向承载力设计值计算一、构件编号: ZH-1示意图二、依据规范:《建筑桩基技术规范》(JGJ 94－2008)《建筑地基基础设计规范》(GB50007－2002)三、计算信息1.桩类型: 桩身配筋率＜0.65%灌注桩2.桩顶约束情况: 固接3.截面类型: 圆形截面4.桩身直径: d=800mm；桩端直径: D=1200mm5.材料信息:1)混凝土强度等级: C30 fc=14.3N/mm2 Ec=3.0×104N/mm22)钢筋种类: HRB335 fy=300N/mm2fy，=300N/mm2Es=2.0×105N/mm23)钢筋面积: As=2155mm24)净保护层厚度: c=50mm6.其他信息:1)桩入土深度: H>6.000m7.受力信息:桩顶竖向力: N=800kN四、计算过程:1)根据桩身的材料强度确定桩型:人工成孔灌注桩(d≥0.8m)桩类别:圆形桩桩身直径D =800mm桩身截面面积A ps=0.50m桩身周长u=2.51mR a=ψc f c A ps +0.9f y，A S，【5.8.2-1】式中A ps————桩身截面面积f c———混凝土轴心抗压强度设计值ψc———基桩成孔工艺系数，预制桩取0.85，灌注桩取0.7~0.8。

f y，———纵向主筋抗压强度设计值A S,———纵向主筋截面面积R a =5363+582=5945KN2)根据经验参数法确定计算依据：《建筑桩基技术规范》JGJ94-2008和本项目岩土工程勘察报告单桩竖向承载力特征值(R a)应按下式确定:R a=1/k×Q uk 【5.2.2】式中Q uk————单桩竖向极限承载力标准值K———安全系数，取K=2.Q uk=Q sk+Q pk= u∑ψsi q sik L i +ψp q pk A p 【5.3.6】桩型: 人工成孔灌注桩(d≥0.8m)桩类别:圆形桩桩端直径D=1400mm桩端面积A p=1.54m桩端周长u=4.4m极限端阻力标准值q pk=3200KPa大直径桩侧阻力、端阻力尺寸效应系数ψp=（0.8/D）1/3 =0.8总极限端阻力标注值Q pk=ψp×q pk×A p=0.8×3200×1.54= 3942 KN Q uk=Q sk+Q pk=3942单桩竖向承载力特征值R a = 1971KN。

钻孔灌注桩桩基计算

钻孔灌注桩桩基计算一、概述钻孔灌注桩是一种在工程中广泛应用的桩基形式，其施工工艺成熟，适应性强，能够提供足够的承载力和稳定性。

在进行钻孔灌注桩设计时，需要进行详细的计算，以确保桩基的安全和经济性。

本文将介绍钻孔灌注桩桩基计算的基本步骤和方法。

二、钻孔灌注桩的设计钻孔灌注桩的设计包括确定桩径、桩长、桩数、间距等参数。

其中，桩径和桩长是影响桩基承载力和稳定性的重要因素。

在设计时，需要根据工程地质条件、荷载要求、施工条件等因素进行综合考虑。

三、桩基计算的基本步骤1、确定荷载：根据工程实际情况，确定作用于桩基上的荷载类型和大小。

2、确定桩径和桩长：根据地质条件和设计要求，确定桩径和桩长。

3、确定单桩承载力：通过试验和经验数据，确定单桩承载力。

4、确定桩数和布置：根据荷载大小、地质条件、施工条件等因素，确定桩数和布置方式。

5、计算桩基承载力和稳定性：通过计算，确定桩基的承载力和稳定性。

四、桩基计算的常用方法1、静力平衡法：静力平衡法是根据土的力学性质，利用平衡条件来求解土压力的方法。

在钻孔灌注桩中，静力平衡法可用于计算土压力分布和桩侧摩擦力。

2、数值分析法：数值分析法是通过数值计算来求解物理问题的近似解。

在钻孔灌注桩中，数值分析法可用于模拟桩土相互作用，预测承载力和沉降。

3、经验公式法：经验公式法是根据大量实测数据，总结出一些经验公式来计算桩基的承载力和稳定性。

常用的经验公式有Terzaghi公式、Powers公式等。

4、反演分析法：反演分析法是根据实际工程中的监测数据，反推出土体参数和施工参数的方法。

在钻孔灌注桩中，反演分析法可用于优化设计和施工方案。

五、结论钻孔灌注桩是一种重要的桩基形式，其设计需要经过详细的计算和分析。

在进行钻孔灌注桩设计时，需要综合考虑工程地质条件、荷载要求、施工条件等因素，选择合适的计算方法和步骤，以确保桩基的安全和经济性。

常用的计算方法包括静力平衡法、数值分析法、经验公式法和反演分析法等。

钻孔灌注桩(嵌岩) 桩基承载力估算表

嵌岩
钻孔
细砂
45
灌注 0.80 2.5 0.50
桩
粗砂
65
ZK20
砾砂
110
0.0
0.0 2134
1.0
4.2
8000
强风化粉砂岩 115
2.8
桩身嵌岩深度 hr
(m)
桩身嵌岩深径比 hr/d
嵌岩段侧阻和
端阻综合系数 ζr
嵌岩段总极限
阻力标准值
Qrk
(kN)
单桩竖向极限承载力标准值 Quk
6715
满足要求
11.2
5.63
说明：从上述计算结果可看出，桩身承载力相对偏大。结合本地区经验，本工程桩基承载力的设计取值将综合单桩静载试验值和桩身承载力为取值依据。
(kN)
单桩竖向极限承载力特征值
Ra
(kN)
单桩竖向极限承载力设计值
R
(kN)
桩身砼 (C35) 承载力设计值
Q (kN)
ψc=0.8
桩身承载力是否大于竖向极限承载力设计值 Q≥R
桩身总长度
L
(m)
单桩混凝土
用量
（m3)
3.2
4.0
1.48
5951
8085
4043
4851
钻孔灌注桩（嵌岩）桩基承载力估算表
桩身桩身桩底
桩基直径周长面积
Φ
μ
Ap
型式
(m) (m) (m2)
土层名称
桩侧土极限
侧阻力标准值
qsik
(kPa)
土层长度
Lsi
(m)
桩侧土总极限侧阻力标准值

预制管桩、方桩、钻孔灌注桩单桩承载力计算

标高(39.500)m 第4层土第5层土
桩顶相对于±0.000() 第6层土第7层土第8层土第9层土第10层土
20.8 10
6.1 17
4.6 16
4.5 19
1.2 30 55
抗压）∑Qsia(kN)
1294.80 970.15 2264.95
207.40 147.20 171.00
单桩抗拔承载力特征值Ra(kN)
值Qspa(kN)
进入持力层深度hb(m) hb/d1
0.5 1.61
特征值Ra(kN)
416.00
72.00
第(39.500)m 第2层土第3层土
1.3 14 总桩长(m)
3.8 20 45.2
单桩总侧阻力特征值（抗压）∑Qsia(kN) 单桩端阻力特征值Qspa(kN) 单桩抗压承载力特征值Ra(kN)
36.40 152.00
单桩侧阻力特征值（抗压）(kN)Qsia = μ * qsia * lsi
孔点() 土层分布抗拔系数λ i 桩身长度Li(m) 桩侧极限侧阻力标准值qsik（kPa）桩端极限端阻力标准值qpk（kPa）空心桩边长D(m) 空心桩内径d1(m) 桩端土塞效应系数λ p 空心桩敞口面积Ap1(㎡) 空心桩桩端净面积Aj(㎡) 桩身周长μ （m） 0.50 0.31 0.26 0.0754 0.1746 2 92.80 2.9 16 5000 第1层土

后压浆钻孔灌注桩单桩竖向抗压承载力不满足设计要求问题的探索

后压浆钻孔灌注桩单桩竖向抗压承载力不满足设计要求问题的探索钻孔灌注桩的单桩竖向抗压承载力检测中，后压浆钻孔灌注桩的单桩竖向抗压静载荷试验的不合格率是比较高的。

造成不合格的原因很多，比较常见的是设计单位对后注浆侧阻力增强系数提的比较高或没有采用分段注浆，实际过程中桩基施工单位的技术水平参差不齐，对后注浆时间、压力、稳压情况和注浆量缺乏充分了解。

同时也可能是施工工艺和复杂的地质条件造成承载力不能满足设计的要求。

面对众多因素我们该如何去准确查明原因呢？下面我通过一个案例和大家分享一下。

该项目采用后压浆钻孔灌注桩，设计桩长25m，桩径600mm，设计单桩竖向抗压承载力特征值为2100kN，桩端持力层为粉砂层。

根据原检测单位的检测报告结果，13#桩承载力极限值2520kN,89#桩承载力极限值2520kN,145#桩承载力极限值3360kN。

所测总桩数20%的低应变均为Ⅰ类或Ⅱ类桩。

桩身完整性没有问题，而单桩竖向抗压极限承载力与设计提供的4200kN相差太大。

对于桩基检测承载力不够问题，建议实施方案如下：1、对桩身完整性进行扩大检测，低应变检测为总桩数的20%，取芯法为总桩数的10%。

对于三根静载试验桩（桩号13#、89#、145#）采取低应变法和取芯法进行桩身完整性验证，先进行低应变检测，后进行取芯法检测。

2、进行桩间土勘探，在3根静载试验桩附近，钻孔尽量布置在两桩中间，进行钻探，钻孔布置6个孔，主要是探测桩间土的地质状况。

3、根据检测数据结果情况，组织相关专家进行评审，分析不合格原因，出具相关处理方案。

经过和甲方以及设计的沟通，设计建议先做一下补充勘察，由原来6个钻探孔改为15个。

对比一下两家勘察单位的数据表1 各土层桩基参数表（原勘察单位）表2 各土层桩基参数表（补勘单位）通过对比两家勘察单位的岩土参数，除分层略有区别外，初始侧阻力特征值和后注浆侧阻力增强系数基本一致。

以（9）层粉砂作为桩端持力层。

桩端承载力计算

桩端承载力计算书计算依据：《建筑桩基技术规范》JGJ94-94和本项目岩土工程勘察报告单桩竖向承载力设计值(R)计算过程:桩型:干作业钻孔灌注桩(d<0.8m)桩基竖向承载力抗力分项系数:γs=γp=γsp=2桩类别:圆形桩直径或边长d/a=600mm截面积As=.282743334m周长L=1.88495556m第1土层为:新近填土，黄土,极限侧阻力标准值qsik=20Kpa层面深度为:0m; 层底深度为:5m土层厚度h= 5 m土层液化折减系数ψL=1极限侧阻力Qsik=L×h×qsik×ψL=1.88495556×5 ×20×1= 188.495556 KN第2土层为: 粉细砂,极限侧阻力标准值qsik=55Kpa层面深度为:5m; 层底深度为:7m土层厚度h= 2 m土层液化折减系数ψL=1极限侧阻力Qsik=L×h×qsik×ψL=1.88495556×2 ×55×1= 207.3451116 KN第3土层为：粉土,极限侧阻力标准值qsik=50Kpa层面深度为:7m; 层底深度为:10m土层厚度h= 3 m土层液化折减系数ψL=1极限侧阻力Qsik=L×h×qsik×ψL=1.88495556×3 ×50×1= 282.743334 KN第4土层为: ⑧1泥质砂岩,极限侧阻力标准值qsik=100Kpa层面深度为:10m; 层底深度为:13m土层厚度h= 3 m土层液化折减系数ψL=1极限侧阻力Qsik=L×h×qsik×ψL=1.88495556×3 ×100×1= 565.486668 KN第5土层为: ⑧2泥质砂岩,极限侧阻力标准值qsik=140Kpa层面深度为:13m; 层底深度为:16m土层厚度h= 3 m土层液化折减系数ψL=1极限侧阻力Qsik=L×h×qsik×ψL=1.88495556×3 ×140×1= 791.6813352 KN总极限侧阻力Qsk=∑Qsik= 2035.7520048 KN极限端阻力标准值qpk=2500KN极限端阻力Qpk=qpk×As=2500×.282743334= 706.858335 KN总侧阻力设计值QsR=Qsk/γs= 1017 KN端阻力设计值QpR=Qpk/γp= 353 KN基桩竖向承载力设计值R=Qsk/γs+Qpk/γp= 2035.7520048 /2+ 706.858335 /2= 1370 KN──────────────────────────────────────────。
