高频感应加热设备
高频感应加热设备使用和维护规程
高频感应加热设备使用和维护规程一、设备的日常使用操作步骤（一）开机顺序1、为设备接通冷却水，并保证冷却水的流量和压力足够，且水质清洁。
2、为设备接通电源，三相四线380v、50-60Hz。
3、打开设备前面板控制开关，进行操作。
(二) 关机顺序1、停止加热操作，关掉前面板控制开关。
2、切断设备的电源。
待停止加热半小时后，关掉冷却水。
(三) 设备所配置的漏电断路器（或空气开关）主要是为了保护而设，切勿频繁操作。
（四）每隔两个月或半年检查一次变压器油，并进行相应的处理。
（五）每隔三个月对设备进行一次除垢，除购剂选用普通汽车水箱除垢剂，按1：40的比例进行配比。
(六) 正常工作时，应确认进水水温不能高于27℃，否则会导致设备过热而报警或损坏，影响设备的正常使用和寿命。
二、注意事项1、输入电压的范围是：380±10%。
切勿接错，以免造成设备损坏。
当电网电压超出时，请不要进行加热操作。
2、先通水后通电工作，设备内部及感应器必须通水冷却，并且确保水质清洁。
以免阻塞冷却管道。
3、为防触电，请确保机壳按电工规范接地。
4、拆卸安装感应器必须在断电后进行。
5、密封油箱务必加注25#变压器油，并确保变压器油清洁。
6、设备应避免阳光暴晒、雨淋、潮湿、粉尘等。
需要维修或维护好设备时为确保人身安全，务必在断电一个小时后进行。
7、本设备不能使用单匝感应器。
否则可能会因感抗过小而导致失败损坏。
8、设备主机采用工业空调冷却，请每天清理过滤网一次。
9、感应器的形状和工件的位置关系，对应用设备十分重要。
三、技术参数。
高频加热机产品介绍
一、产品简介高频加热设备，又名高频加热机、高频感应加热设备、高频感应加热装置、高频加热电源、高频电源、高频电炉。
高频焊接机、高周波感应加热机、高周波感应加热器（焊接器）等，另外还有中频感应加热设备、超高频感应加热设备等。
高频感应加热设备适用于五金行业金属淬火、退火、焊接、热锻、熔炼、热配合、热熔合等工艺。
应用范围十分广泛。
二、产品结构组成、工作原理感应加热系统由高频电源(高频发生器)、导线、变压器、感应器组成。
感应加热机是一种将三相工频交流电，整流后变成直流电，再把直流电变为可调节的电流，供给由电容和感应线圈里流过的交变电流，在感应圈中产生高密度的磁力线，并切割感应圈里盛放的金属材料的一种加热机。
三、产品特点1、感应加热速度快,效率高。
2、省电节能成本低。
3、一次可以同时焊接多个工件,使焊接效率大大提高。
4、氧化面积小。
5、加热均匀,无缺焊和漏焊点。
6、焊接后的工件焊缝牢固饱满。
四、技术参数五、使用方法、操作规程1、由高频电源把普通电源（220v/50hz）变成高压高频低电流输出，（其频率的高低根据加热对象而定，就其包材而言，一般频率应在480kHZ左右。
）2、通过变压器把高压、高频低电流变成低压高频大电流。
3、感应器通过低压高频大电流后在感应器周围形成较强的高频磁场。
一般电流越大，磁场强度越高。
六、设备维护与保养1、确保专人操作，专人保养，专人维修。
2、确保冷却水温度、水压、水流量和水质达到指标。
机器内冷却水路是多路并联，如果一路不通，机器不能报警。
设备每用1个月后，应清洗循环水路。
方法是：先用适当的高压气逐路疏通循环水管道，再用除垢剂按1:40的比例加入水，然后用水泵循环清洗1个小时。
3、经常观察变压器油的液面高度，如有缺少立即进行添加，否则就容易烧变压器。
变压器每月定期清扫灰尘，由维修工协助操作进行。
4.风扇定期检查，滤网要每星期除尘一次。
5、高频感应器在每天工作后进行清洁、清扫。
6、定期对猝火机床各转动部位加注润滑油。

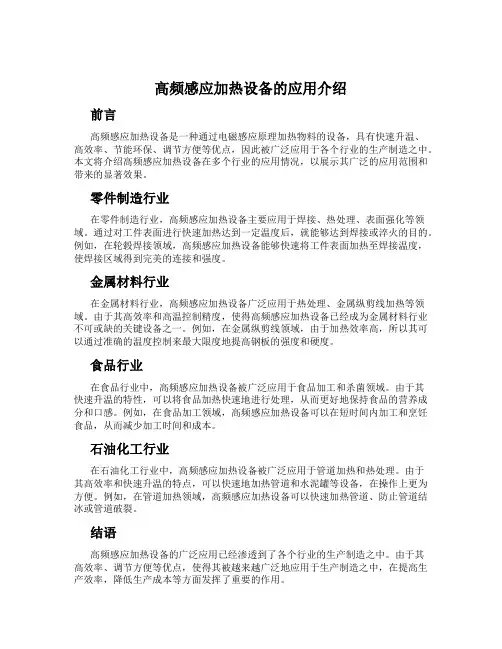

高频感应加热设备的应用介绍
高频感应加热设备的应用介绍前言高频感应加热设备是一种通过电磁感应原理加热物料的设备，具有快速升温、高效率、节能环保、调节方便等优点，因此被广泛应用于各个行业的生产制造之中。
本文将介绍高频感应加热设备在多个行业的应用情况，以展示其广泛的应用范围和带来的显著效果。
零件制造行业在零件制造行业，高频感应加热设备主要应用于焊接、热处理、表面强化等领域。
通过对工件表面进行快速加热达到一定温度后，就能够达到焊接或淬火的目的。
例如，在轮毂焊接领域，高频感应加热设备能够快速将工件表面加热至焊接温度，使焊接区域得到完美的连接和强度。
金属材料行业在金属材料行业，高频感应加热设备广泛应用于热处理、金属纵剪线加热等领域。
由于其高效率和高温控制精度，使得高频感应加热设备已经成为金属材料行业不可或缺的关键设备之一。
例如，在金属纵剪线领域，由于加热效率高，所以其可以通过准确的温度控制来最大限度地提高钢板的强度和硬度。
食品行业在食品行业中，高频感应加热设备被广泛应用于食品加工和杀菌领域。
由于其快速升温的特性，可以将食品加热快速地进行处理，从而更好地保持食品的营养成分和口感。
例如，在食品加工领域，高频感应加热设备可以在短时间内加工和烹饪食品，从而减少加工时间和成本。
石油化工行业在石油化工行业中，高频感应加热设备被广泛应用于管道加热和热处理。
由于其高效率和快速升温的特点，可以快速地加热管道和水泥罐等设备，在操作上更为方便。
例如，在管道加热领域，高频感应加热设备可以快速加热管道、防止管道结冰或管道破裂。
结语高频感应加热设备的广泛应用已经渗透到了各个行业的生产制造之中。
由于其高效率、调节方便等优点，使得其被越来越广泛地应用于生产制造之中，在提高生产效率，降低生产成本等方面发挥了重要的作用。
高频感应加热设备操作说明
高频感应加热设备操作说明感谢您选择高频感应加热设备。
本操作说明旨在帮助您正确使用设备，确保操作过程安全和高效。
请在使用设备之前仔细阅读本说明。
1. 设备概述高频感应加热设备是一种采用高频电磁场来产生热能的设备，可用于加热金属材料、塑料材料以及其他导电材料等。
设备由主机、电源控制器、感应线圈、冷却系统和操作面板等组成。
2. 设备安装2.1 安全检查：在安装设备之前，请确保供电和周围环境的安全。
检查设备是否正常，线缆是否完好，冷却系统是否正常运行。
2.2 安装位置：选择平整、稳定的地面进行安装，确保设备的稳定性。
2.3 接线连接：根据设备接线图，正确连接电源线、水冷却管道和感应线圈。
确保连接牢固、绝缘良好，避免电路短路或漏电。
3. 设备操作3.1 设备开机3.1.1 打开电源控制器：按下电源控制器的开机按钮，待控制器指示灯亮起后，设备即可开始工作。
3.1.2 前期准备：在开机后，设备需要进行预热，以达到工作温度。
此时，您需要设置加热时间和温度等参数。
3.2 参数设置3.2.1 加热时间：根据实际需求，设置合适的加热时间。
加热时间过长会浪费能源，加热时间过短则无法达到所需温度。
3.2.2 加热温度：根据被加热材料的特性，设置合适的加热温度。
过高的温度可能损坏被加热材料，过低则无法实现预期效果。
3.2.3 其他参数：根据需要，您还可以设置其他参数，如功率、电流等，以满足具体加热要求。
3.3 开始加热3.3.1 放置材料：将待加热的材料放置在感应线圈内。
确保材料与感应线圈接触良好，避免材料松动或不当位置导致加热效果不佳。
3.3.2 启动加热：按下操作面板上的加热按钮，设备即开始加热材料。
加热过程中，您可以根据需要进行参数调整。
3.4 加热过程监控3.4.1 温度监控：在加热过程中，您可以通过设备上的温度显示屏实时监测加热温度，确保温度在设定范围内。
3.4.2 功率监控：通过设备上的功率显示屏，您可以实时了解设备的功率输出情况。
高频感应加热机操作说明
高频感应加热机操作说明高频感应加热机是一种利用电磁感应原理将电能转化为热能的设备。
它具有加热速度快、效率高、操作简便等特点，在工业生产中得到广泛应用。
本文将详细介绍高频感应加热机的操作步骤和注意事项，以确保正常使用和安全操作。
一、设备准备1. 确保电源供应符合设备要求，并与电源接线正常。
2. 检查加热线圈和工作台面，确保无杂质和损坏。
3. 打开机箱，检查内部排线的牢固性，排除电缆松动或损坏的情况。
二、设备操作1. 打开高频感应加热机主机电源开关，待主机指示灯亮起后，说明设备已处于待机状态。
2. 将待加热工件放置在加热线圈中央，确保工件与线圈之间的距离适当。
3. 调节设备控制面板上的参数，包括加热时间、功率和温度等，根据实际需求进行设置。
4. 确认参数无误后，按下开始按钮，设备开始工作，加热过程开始。
5. 在加热过程中，可通过控制面板上的显示屏实时监控温度、功率等参数变化。
6. 加热完成后，设备会自动停止工作，此时可以关闭设备电源开关。
三、操作注意事项1. 在操作设备之前，必须穿戴好个人防护用具，如工作服、手套、护目镜等。
2. 使用高频感应加热机时，应避免长时间开启设备，以免过热造成设备损坏或不必要的能源浪费。
3. 操作过程中不可将金属物品、磁性物体等放置在加热线圈附近，以防止干扰设备正常工作或发生意外事故。
4. 加热过程中，不可随意触摸加热线圈和工作台面，以免造成烫伤。
5. 设备使用完毕后，及时清理工作台面和加热线圈，确保设备整洁干净。
6. 如遇设备故障或异常情况，应立即停止使用，并通知相关维修人员进行检修或维护。
四、安全防护措施1. 本设备必须由专业人员操作，并按照规定使用。
2. 请勿将易燃、易爆或有害物质放置在设备附近。
3. 在使用设备时，应保持室内通风良好，防止积聚的气体引起不必要的危险。
4. 严禁在设备运行过程中打开机箱或触摸内部零部件，以免触电或其他意外事故发生。
5. 设备故障时，应及时切断电源，并请专业人员进行维修。
高频感应加热设备使用说明书.
高频感应加热设备使用说明书目录一、技术参数〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃 2二、应用范围〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃 2三、安装准备〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃 2四、设备安装〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃 4五、设备使用〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃 4六、注意事项〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃 5七、故障检修〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃 6八、阻抗匹配〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃 8九、附件清单〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃 9一、高频感应加热设备技术参数二、高频感应加热设备应用范围1、金属热锻和成型,各种工具的透热锻造,标准件的热墩,直柄麻花钻的热轧。
2、金刚石、硬质合金的焊接,金刚石锯片,机械加工用车刀、刨刀、铰刀采矿业用钻头、截齿的焊接和各种木工刀具及冲床钻等的焊接。
3、金属材料的淬火、退火、调至、回火等热处理,各种轴类及机械零件的热处理。
锤子、斧子、剪刀、菜刀等热处理;各种手工工具如钳子、螺丝刀、扳手等的热处理;各种阀门密封件、机床导轨等的热处理。
三、高频感应加热设备安装准备1、电源及电源线要求电源容量要求足够大,配线面积请严格按照下表要求配臵。
电源容量过小,电源线配臵过小都会造成电力事故,特殊情况请咨询专业人员。
●推荐漏电断路器作为整机的控制开关。
●请严格按照国家标准接保护地线,严禁把机器地线接在自来水管或煤气管道上。
高频感应加热设备有哪些实际用途
高频感应热设备的应用非常广泛，它的实际用途有：加热、热处理、焊接、退火，下面为大家详细介绍：加热：1、热锻它主要是把金属工件加热到一定温度后（根据材质不同加热温度也不同），通过冲床、锻床或其他形式把工件锻压成其他形状。
例如：表壳、表胚、拉手、模具附件、厨房餐具用品、工艺品、标准件、紧固件、机械零件加工、铜锁、铆钉、钢钎、钎具的热挤压等等。
2、热配合它主要是指不同种金属之间或金属与非金属之间通过对金属的加热，利用热扩张或热熔解的原理使两者连接在一起。
例如：铜芯与铝片、喇叭网的埋值焊接、钢塑管的复合、铝箔的封口（牙膏皮）、电机转子、电热管封口等等。
3、熔炼它主要是指通过对金属的高温，把金属化成液体，主要适用于铁、钢、铜、铝、锌以及各种贵重金属。
如金、银的熔化。
热处理它主要是通过对工件的加热等处理后使得金属材质的硬度发生变化，具体应用如下：1、各种五金工具、手工具。
如钳子、板手、锤子、斧头、旋具、剪刀（园艺剪）等的淬火；2、各种汽车、摩托车配件。
如曲轴、连杆、活塞销、链轮、铝轮、气门、摇臂轴、传动半轴、小轴、拔叉等的淬火；3、各种电动工具。
如齿轮、轴心；4、机床行业类。
如机床床面、机床导轨等的淬火；5、各种五金金属零件、机械加工零件。
如轴类、齿轮（链轮）、凸轮、夹头、夹具等的淬火；6、五金模具行业。
如小型模具、模具附件、模具内孔等的淬火；焊接：它主要是通过加热到一定温度使焊料熔化，从而把两种一样材质或不同材质的金属连接在一起，具体应用如下：1、各种五金刀具的焊接：金刚石刀具、磨具、钻具、合金锯片、硬质合金车刀、铣刀、铰刀、刨刀、木工钻头等的焊接；2、各种五金机械配件的焊接：五金卫浴产品、制冷铜配件、灯饰配件、精密模具配件、五金拉手、打蛋器、合金钢与钢、钢与铜、铜与铜等同种金属或异种金属的银焊、铜焊；3、复合锅底焊接主要用于圆形、方形及其它异形平面不锈钢锅底与铝片的三层钎焊，也可用于其它金属平面钎焊。
4、电热水壶（电咖啡壶）的发热盘焊接主要用于不锈钢平底、铝片与各种形状电热管之间的钎焊。
高频感应炉原理
高频感应炉是一种先进的加热设备，其原理主要是利用高频电磁场在金属中产生涡流，从而对金属进行加热。
以下是高频感应炉原理的详细解析：一、工作原理高频感应炉由电源、感应器和控制系统等组成。
电源提供高频交流电，通过感应器产生高频电磁场。
当金属材料放入该电磁场中时，金属材料内部将产生涡流，从而使金属材料迅速加热。
控制系统的任务是根据实际需要调节电源的频率和功率，以达到所需的加热效果。
高频感应炉的工作原理主要基于电磁感应原理。
以下是其工作过程的详细描述：高频感应炉通常由电源、感应器（加热线圈）和控制系统组成。
电源提供高频交流电，这个交流电通过感应器，感应器通常是用紫铜管绕制成环状或其它形状的加热线圈。
在线圈内，交流电产生一个极性瞬间变化的强磁束。
当被加热的金属材料（如金、银、铜、铁、铝等）被放置在这个强磁束中时，磁束会贯通整个被加热物体。
在被加热物体的内部，与加热电流相反的方向上会产生相对应的很大涡电流，这是由于电磁感应作用导致的。
被加热物体内存在的电阻使得涡电流在流动过程中产生大量的焦耳热，从而使得物体自身的温度迅速上升。
通过控制系统，可以根据实际需要调节电源的频率和功率，以达到所需的加热效果。
高频感应炉的加热方式具有高效、快速、非接触式加热等优点，因此在金属熔炼、焊接、表面淬火等加工和热处理过程中得到广泛应用。
在热处理过程中，高频感应炉可用于各种金属的局部或整体淬火、退火、回火、透热等处理。
在热成型过程中，可用于整件锻打、局部锻打、热镦、热轧等操作。
在焊接过程中，可用于各种金属制品的钎焊、刀具刀片、锯片锯齿的焊接以及同种或异种金属的焊接。
在金属熔炼过程中，高频感应炉可用于金、银、铜、铁、铝等金属的熔炼和铸造。
总的来说，高频感应炉通过电磁感应原理实现对金属材料的快速、高效、非接触式加热，是一种理想的加热工艺设备。
二、优点高效节能：由于高频感应炉采用电磁场直接加热金属，避免了传统热传导方式中的热量散失，因此能源利用率极高，可达到90%以上。
高频感应加热设备的一些常见问题及解决方法
高频感应加热设备的一些常见问题及解决方法超声波模具/高频感应加热设备的一些常见问题及解决方法问题一：在高频感应加热设备中加热炉的电流是多少怎么样计算？在高频感应加热设备中加热炉的电流应该是实际功率除以输入电压，一般感应加热设备的标称功率是高频震荡输出功率，计算时可以用I=P/U，当电源是交流电源时，其中的U=根号2的电源电压，比如是380的三相电源，标称功率50kw的感应加热设备的最大电流大概是50000w/（380vX根号2）=50000w/537v≈93A。
问题二：高频感应加热设备在生产作业时通也不发热的原因及解决方法：首先如果是空气开关自动跳，应该检查整流桥模块，机器内部是有漏电，还有就是空气开关本身问题。
工作灯亮一下就不亮了，工作灯应该是快速闪烁，蜂鸣器发出滴滴快速叫声，这种问题是机器不启动，造成这个问题的原因很多，驱动板故障比较多，igbt模块，主板坏，分机打火，感应器接触不好或者短路。
问题三:高频感应加热设备最高温度能达到多少？高频感应加热设备最高温度没有限制的，温度决定于被加热材料及加热功率、加热时间、散热条件等等。
比如加热铜铁等金属，加热到熔化都是没有问题的，比如人造钻石熔炼中可以到3000摄氏度的温度。
问题四：高频感应加热设备为什么需要配置冷水机使用：超高频机属于感应加热设备，主要用于金属材料的加热、焊接、熔炼和热处理等。
常用于眼镜焊接、锯齿锯片焊接、刀具焊接、钻头焊接、鱼钩焊接、细轴、细线和小工件热处理等。
冷水机属于降温散热设备，主要用于各种需要降温处理的电器设备的散热。
超高频机工作时所产生的热量，可由冷水机将其带走后热交换到空气中，以保证超高频机的稳定、持久地工作。
超声波模具 /。
感应加热设备频率的选择
感应加热设备，根据输出频率不同，大致可以分为：超音频感应加热设备、高频感应加热设备、中频感应加热设备等。
不同的加热工艺要求需要的频率不同，如果频率选择错误不能满足加热要求，如加热时间慢、工作效率低、加热不均匀、温度达不到要求，容易造成工件的损坏。
那么如何正确的选择频率呢？
首先，要了解产品的加热工艺要求，大概来说有几种情况：
1、工件透热，例如：紧固件、标准间、汽配、五金工具、麻花钻的热镦热轧等，工件直径越大，频率应越低。
Φ4mm以下适用高频（100-500KHz）
Φ4-16mm适用高频（50-100KHz）
Φ16-40mm适用超音频（10-50KHz）
Φ40mm以上适用中频（0.5-10KHz）
热处理，轴类、齿轮、淬火及不锈钢制品退火等等，以淬火为例，工件要求淬火层越浅，频率应越高，淬火层越深，频率应越低。
淬火层为0.2-0.8mm适用100-250KHz高频
0-1.5mm适用40-50KHz高频、超音
1.5-2mm适用20-25KHz超音频
2.0-
3.0mm适用8-20KHz超音频、中频
3.0-5.0mm适用4-8KHz中频
5.0-8.0mm适用2.5-4KHz中频
以上就是金科智电子为大家介绍的关于感应加热设备频率如何选择的相关内容，希望对大家有所帮助！。
高频感应加热设备的工作原理、特点、用途以及维护
高频感应加热设备的工作原理：可以使金属物体瞬间被加热到所需的任何温度，包括其熔点；不需要象其它加热方式那样，先产生高温后再去加热被它加热的金属物体，可以在金属物中直接产生高温；不但可以使金属物体整体加热，也可以选择性地对每个部位进行局部加热；是一种加热方式的革命，同样是电能加热，它却可以比电炉、电烘箱等节电百分之四十。
特点高频感应加热机采用IGBT功放，软开关谐振双调控及频率自动跟踪系统，MOSFET器件和独特的变频技术，高频运行稳定。
高周波感应加热机具务恒定电流和功率控制功能，极大的优化了金属加热过程。
高频感应加热机，在同等条件下具有比传统的高周波电子管加热设备省电50%，无高周波辐射、无高周波干拢。
减少了电力负荷和电力增容，具有100%的满负载设计，高频感应加热机可连续二十四小时不间断工作。
高周波感应加热机，具有自动加热、保温、冷却三段时间功能设定，有利于提高高频感应加热机的加热质量，简化人工操作。
可根据功率和频率选择高频感应加热机电源，高周波频率越高，加热深度越浅，高周波频率越低透热性越好。
感应加热机1～20KHZ的高周波频率自动跟踪。
适应行业高周波感应焊接、高周波感应热处理、高周波感应金属熔炼等。
如：硬质合金锯片、金刚石刀具、钻具、车刀、刨刀、铣刀、铰刀等刃具的焊接；标准件、螺栓、电力工具、五金工具、手工工具的热处理；钳子、扳手、旋具、锤子、斧头、汽车配件、曲轴、连杆、活塞销、曲柄销、链轮、凸轮轴、气门、各种摇臂、摇臂轴；变速箱内各种齿轮、花键轴、传支半轴、各种小轴、各种拨叉等高频淬火的处理。
高频感应加热机的主要用途为金属热处理、金属淬火、金属退火、金属回火、金属透热、金属的钎焊、银焊、铜焊、金属热型、金属熔炼、金属埋植塑料等。
维护在空气环境较差的场所使用时，应防止灰尘进入机器内部，绝不能有水溅入机内。
要保持冷却水的清洁，定期更换。
高温环境应保持空气流通。
以上就是成都金科智电子有限公司为大家介绍的关于高频感应加热设备的工作原理、特点、用途以及维护的相关内容，希望对大家有所帮助！。
高频感应加热设备工作原理
伴随着科学技术的不断发展，一些新型的加热技术被研制出来，其中高频感应设备就是利用电磁来加热工件，由于许多人都对于这种设备不是很了解，我们就从它的工作原理说起。
我们来具体了解一下这种设备的工作原理：
高频电流被绕制成环状或其它形状的加热线圈。
由此在线圈内产生极性瞬间变化的强磁束，将金属等被加热物体放置在线圈内，磁束就会贯通整个被加热物体，在被加热物体的内部与加热电流相反的方向，便会产生相对应的很大涡电流。
由于被加热物体内存在着电阻，所以会产生很多的焦耳热，使物体自身的温度迅速上升。
达到对所有金属材料加热的目的。
将工件放入感应器内，当感应器中通入一定频率的交变电流时，周围即产生交变磁场。
交变磁场的电磁感应作用使工件内产生封闭的感应电流涡流。
感应电流在工件截面上的分布很不均匀，工件表层电流密度很高，向内逐渐减小，这种现象称为集肤效应。
工件表层高密度电流的电能转变为热能，使表层的温度升高，即实现表面加热。
电流频率越高，工件表层与内部的电流密度差则越大，加热层
越薄。
在加热层温度超过钢的临界点温度后迅速冷却，即可实现表面淬火电磁加热技术是通过电磁感应原理使金属料筒自身发热，并且可以根据具体情况在料筒外部包裹一定厚度的隔热保温材料，这样就大大减少了热量的散失，提高了热效率，因此节电效果十分显著，可达20%～40%。
由于高频感应加热设备具有使用寿命长、升温速率快、维修成本低等优点，现已被各种行业广泛使用，大大的降低了生产成本。
高频感应加热设备原理
高频感应加热设备原理
高频感应加热设备是一种利用高频电磁场产生感应电流并通过电阻加热物体的装置。
它基于法拉第电磁感应定律，通过通过高频交流电产生的磁场穿透到工件中，使其表面产生涡流。
涡流在物体内部逐渐衰减，产生电阻热效应将工件加热。
具体来说，高频感应加热设备由三个主要组件构成：高频电源、感应加热线圈和工件。
首先，高频电源产生高频交流电，通常在工频的基础上经过变频调整至数十千赫兹至数兆赫兹的高频率。
这样的高频电源能够产生较强的磁场，用于穿透到感应加热线圈中。
感应加热线圈由大量绕组构成，通过高频电源提供的高频电流，形成变动的磁场。
由于线圈中的导线通电，会产生环绕绕组的磁场，而且这个磁场随着电流的改变而频繁翻转。
当感应加热线圈靠近工件时，线圈中的磁场会穿透到工件内部。
根据法拉第电磁感应定律，工件内部会产生感应电流。
这些感应电流会通过电阻加热效应，使工件本身发热。
感应加热的效果取决于多个因素，包括线圈的形状、材料、电流频率和工件的导电性等。
通过调整这些参数，可以实现对不同材料的加热。
高频感应加热设备主要应用于金属加热、熔化、热处理、焊接
和铸造等领域。
由于其高效、均匀、灵活的加热特性，越来越多的行业开始采用这种加热方法来提高生产效率和产品质量。
高频感应炉的工作原理
高频感应炉的工作原理高频感应炉是一种高效、节能的加热设备，广泛应用于冶金、机械、化工等行业。
它的工作原理是利用高频电磁感应的现象，将电能转换为热能。
高频感应炉由电源、电容器、电感器和工件组成。
电源产生高频交流电，经过电容器和电感器的耦合作用，形成高频电磁场。
当工件进入高频电磁场中时，工件的导电体内部会产生涡流，涡流会在导电体内部形成循环，从而导致导电体发热。
高频感应炉的工作原理可以分为以下几个步骤：1. 电源供电：高频感应炉的电源主要是交流电源，通过控制电源的频率和电压，可以调节炉内的工作温度。
电源通过电容器和电感器将电能转换为高频电磁能。
2. 电磁场产生：电容器和电感器的结合形成一个回路，当电源通电时，电容器会储存电能，而电感器则会产生磁场。
电容器和电感器之间的耦合作用使得电磁场能够在电感器的内部形成。
3. 工件进入：当工件进入高频电磁场中时，工件的导电体会受到电磁感应的作用，导致导电体内部产生涡流。
涡流的大小与导电体的电阻和电磁场的强度有关。
4. 涡流发热：涡流在导电体内部形成循环，导致导电体发热。
涡流的发热原理是由于涡流在导电体内部流动时会受到阻力，从而转化为热能。
导电体的电阻越大，涡流发热越明显。
5. 热量传导：当导电体发热后，热量会传导到工件的表面和内部。
由于高频感应炉的加热速度快，热量传导效果较好，可以将工件加热到需要的温度。
高频感应炉的工作原理基于电磁感应的基本原理，通过控制电磁场的强弱和频率，可以实现对工件的精确加热。
相比传统的加热方式，高频感应炉具有加热速度快、能耗低、效率高的优点。
同时，由于工件本身是加热源，因此加热过程中几乎没有热损失，可以实现节能环保的目标。
高频感应炉在各个行业中得到了广泛的应用。
在冶金行业，高频感应炉可以用于熔炼金属、热处理等工艺；在机械行业，高频感应炉可以用于焊接、热处理等工艺；在化工行业，高频感应炉可以用于反应釜的加热等工艺。
高频感应炉的应用不仅提高了生产效率，还改善了产品质量，降低了能源消耗，对于推动工业发展具有重要意义。
感应加热的设备有哪些
在金属热处理设备中，采用感应加热机就十分常见了，这种设备在选择的时候要根据功率来进行区分，最常见的几种类型我们为您总结如下：
目前主要根据输出频率可以将电磁感应加热设备分为这四种：
1.低频电磁感应加热设备：
频率最低，频率范围：工频(50HZ)至1KHZ左右，常用的频率多为工频。
相对加热深度最深，加热厚度最大，约10-20mm;。
主要用于对大工件的整体加热、退火、回火和表面淬火等。
2.中频电磁道感应加热设备：
频率范围：一般1KHZ至15KHZ左右，典型值是8KHZ左右。
加热深度、厚度约3-10mm。
多用于较大工件，大直径轴类，大直径厚壁管材，大模数齿轮等工件的加热、退火、回火、调质和表面淬火及较小直径的棒材红冲、煅压等。
3.高频电磁感应加热设备：
频率范围：一般40KHZ至200KHZ左右，常用40KHZ至80KHZ。
加热深度、厚度，约1-2mm。
多用于小型工件的深层加热、红冲、煅压、退火、回火、调质，表面淬火，中等直径的管材加热和焊接、热装配，小齿轮淬火等。
4.超高频电磁感应加热设备，通常频率为200K Hz以上。
频率相对最高，频率范围：一般200KHZ以上，可高达几十MHZ。
加热深度、厚度最小，约0.1-1mm。
多用于局部的极小部位或极细的棒材淬火、焊接，小型工件的表面淬火等。
综上所述，大家在选用感应加热设备的时候可以参考如上的这些信息，感谢您的关注。
超高频感应加热设备原理
超高频感应加热设备原理超高频感应加热是一种现代化的加工技术，广泛应用于工业生产中。
它利用高频电流在导体中产生的涡流损耗和焦耳热来实现加热目标物体。
本文将介绍超高频感应加热设备的原理及其应用。
一、超高频感应加热设备的基本原理超高频感应加热设备是由发生器、感应线圈、电容器、传输电缆以及加热工作台等组成。
其基本工作原理是通过感应线圈在高频交流电磁场中产生涡流，并将电能转化为热能。
涡流产生的能量主要用于加热金属或其它导电材料。
具体而言，当高频电流通过感应线圈时，感应线圈内部产生高频交流电磁场。
当被加热的目标物体进入感应线圈的磁场内时，目标物体中的电子会受到磁场的影响，进而引发电子的运动。
根据法拉第电磁感应定律，运动的电子会在导体内产生涡流。
由于涡流的阻力，电能会被转化为热能，从而使目标物体产生加热效应。
二、超高频感应加热设备的优点和应用超高频感应加热设备具有以下几个优点：1. 高效加热：超高频感应加热设备加热速度快，加热效率高。
因为其主要通过涡流损耗和焦耳热产生加热效应，能够迅速将能量传递到目标物体中，无需预热过程，大大提高了生产效率。
2. 精确控制：超高频感应加热设备可以根据需要精确控制加热温度和时间。
通过调节发生器的频率和功率，可以实现对加热过程的精确控制，确保产品的质量和稳定性。
3. 环保节能：超高频感应加热设备使用电能进行加热，无燃烧产生的废气、废水和废渣等污染物，相比传统的燃烧加热方式更加环保。
由于加热速度快，没有能量损失，能够有效节约能源。
超高频感应加热设备在工业生产中有广泛应用，例如：1. 金属加工：超高频感应加热设备可用于金属熔炼、锻造和淬火等工艺。
它可以实现快速加热和精确控制，提高金属加工的效率和质量。
2. 焊接和烧结：超高频感应加热设备可用于焊接和烧结工艺。
它能够实现局部加热和快速加热，可将热量集中在焊接接头或烧结颗粒上，提高焊接或烧结的质量和强度。
3. 粉末冶金：超高频感应加热设备可用于粉末冶金工艺。
金灶k99工作原理
金灶k99工作原理
金灶K99是一种高频感应加热设备，采用电磁感应原理将电
能转化为热能。
具体工作原理如下：
1. 主要部件：金灶K99由金属线圈、电源系统、电子控制系
统和加热器件组成。
2. 电源系统：将交流电能转化为高频电能，并由金属线圈传递给加热器件。
3. 金属线圈：金属线圈通电时产生一个高频交变磁场。
4. 加热器件：一般为具有高导电性的金属容器或锅具。
当放置在金属线圈中时，加热器件内的金属材料被感应加热。
5. 感应加热：金属线圈周围的高频交变磁场会在加热器件中产生涡流，涡流会使加热器件发热。
6. 热量传递：加热器件发热后，热量通过传导、辐射和对流传递给锅中的食物或液体，实现加热。
7. 温度控制：设备内置的电子控制系统能够根据设定的温度，控制金属线圈通电时间和功率大小，从而控制加热器件的温度。
总之，金灶K99利用电磁感应原理中的高频感应加热，将电
能转化为热能，实现对锅具中食物或液体的快速和均匀加热。
高频感应加热设备原理
高频感应加热设备原理高频感应加热设备是一种利用高频电磁场来加热导电材料的装置。
它主要由高频电源、电源控制系统、感应线圈和工件组成。
高频感应加热设备运行时，通过高频电源产生高频电流，然后将高频电流输入到感应线圈中，感应线圈产生高频电磁场，进而使工件内部的导电材料发生感应电流，从而实现工件的加热过程。
高频感应加热设备的原理基于法拉第电磁感应定律和焦耳定律。
根据法拉第电磁感应定律，当导体在变化的磁场中运动时，会产生感应电流。
而焦耳定律则说明了导体中的电流通过导体时会产生热量。
因此，高频感应加热设备利用电磁感应和焦耳热效应，将电能转化为热能，实现对导电材料的加热。
在高频感应加热设备中，高频电源产生的高频电流流经感应线圈，感应线圈中产生的高频电磁场会穿透工件，并在工件内部产生涡流。
涡流是一种环流，它在导体内部形成闭合回路，导致导体内部发生热量的损耗。
由于涡流在导体中的流动路径是环形，因此涡流主要集中在导体表面附近，导致导体表面温度升高。
高频感应加热设备的加热效果主要取决于感应线圈的设计和工作频率。
感应线圈的设计涉及线圈的形状、匝数和尺寸等参数。
工作频率越高，感应线圈产生的高频电磁场越强，涡流的损耗也越大，导致加热效果更好。
而且，由于高频电磁场的穿透深度较浅，高频感应加热设备可实现对工件表面的局部加热，从而提高加热效率和控制精度。
高频感应加热设备具有许多优点。
首先，由于加热过程直接作用于工件表面，不需要对工件进行预热，因此加热速度快。
其次，由于加热过程中没有燃烧产物和污染物的生成，因此环保。
此外，高频感应加热设备的加热效率高，能量利用率高，对能源的消耗较少。
同时，高频感应加热设备的加热过程可控性好，可以根据工件的要求和加热工艺进行精确控制。
高频感应加热设备在许多领域得到了广泛应用。
例如，它常用于金属加热、焊接、淬火、热处理、熔化和烧结等工艺。
此外，高频感应加热设备还可以用于塑料熔融、玻璃熔化、陶瓷烧结、木材干燥等非金属材料的加热处理。
高频炉工作原理
高频炉工作原理
高频炉是一种利用高频电磁感应加热的设备，广泛应用于金属材料加热、熔炼、热处理等工业领域。
其工作原理主要是利用高频电流在导体内部产生涡流热效应，使导体内部迅速升温，从而达到加热的目的。
高频炉主要由高频发生器、感应线圈和工件夹具等部件组成。
当高频发生器工作时，产生高频电流，通过感应线圈传输到工件夹具上。
感应线圈中的高频电流在工件夹具中产生涡流，导致工件夹具迅速升温。
高频炉工作原理是基于法拉第电磁感应定律。
当高频电流通过感应线圈产生变化的磁场时，工件夹具中就会产生涡流。
这些涡流在导体内部摩擦产生热量，使导体迅速加热。
由于导体内部电阻产生的热量较大，导致工件夹具快速升温。
高频炉的加热方式具有高效、节能、环保等优点。
由于高频电流主要在导体内部产生涡流，因此可以实现对工件夹具的局部加热，提高加热效率。
同时，高频炉加热过程无需接触，避免了传热损失，节约能源。
总的来说，高频炉工作原理是利用高频电磁感应加热，通过感应线圈产生的高频电流在导体内部产生涡流热效应，快速加热工件夹具。
高频炉具有高效、节能、环保等优点，在金属材料加热、熔炼、热
处理等工业领域得到广泛应用。
通过不断优化和改进，高频炉的工作效率和加热质量将得到进一步提升，为工业生产提供更加便捷和高效的加热解决方案。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
高频机技术转让：13545021733 王经理
6
DH 新型高频感应加热设备
注意事项
1. 三相火线应选用≥16mm2 铜线，零线应选用≥6 mm2 铜线，保证连接可靠，并 定期检查是否有脱落或松动现象。
2. 必须先通水（2-3 分钟）后通电工作，保证水源清洁，水温不宜超过 60℃，如 水温过高，则应暂停使用。冷却工件用水不能参与设备用水的循环系统，因其杂质过 多温度偏高，容易造成设备水路堵塞损坏设备内部的元器件，影响正常使用！
武汉红巨星电炉有限公司
操作说明
高频机技术转让：13545021733 王经理
5
DH 新型高频感应加热设备
一. 设备安装:
1. 设备应放置在无剧烈振动的地面或工作台上，接入三相 380V 的电网。
2. 水源由水泵（流量 4T/H,扬程 20M，功率 500W 左右的单相管道泵即可） 从蓄水装置（用户自备，但不能小于 1M3,）供入设备的进水管，可循环使用以节
武汉红巨星电炉有限公司
高频机技术转让：13545021733 王经理
9
武汉红巨星电炉有限公司
高频机技术转让：13545021733 王经理
3
DH 新型高频感应加热设备
产品简介
1. 采用德国西门子 IGBT 功率管和独特的逆变技术。 2. 可调节加热保温过程的功率、时间、有利于提高加热的质量和加热的重复性， 简化工人之操作简单。 3. 安装简单,接上三相 380V 电源、进水、出水即可,几分钟可完成。 4. 与相同功率等级的电子管式高频感应加热设备相比，IGBT 高频的体积缩小了 1/2，重量减轻 2/3。节水 40%，节电 60%,占地极小，操作简单，几分钟即可学会 5. 加热效率达 90%以上，比真空电子管高频机省电 70%待机状态下几乎不用电。 6. 感应圈可自由拆装，更换方便。超快加热速度大大减小工件氧化变形。 7. 取代瓦斯等危险气体加热无明火生产，更符合国家消防安全条例。 8. 拥有恒定功率和恒定电流之控制功能,最大程度高效快速加热，优化金属工件 的加热过程。 9. 可配备特制输出远程接口,以利于与外部相关设备联控，实现生产线的自动化 操作。 10. 整个控制系统均为数字集成化，各种保护动作速度快，逆变器主要元件 IGBT 为永久性器件，整机的故障率低，寿命长。
调整工件位置 调整匝间间距，修复绝缘层 待设备完全断电后逐一检 查 与并 厂加 家固 联系维修 检修电网
1.感应器与工件间隙过大 更换合适的感应器
2.设备内部故障
与厂家联系维修
武汉红巨星电炉有限公司
高频机技术转让：13545021733 王经理
8
DH 新型高频感应加热设备
服务条款及其他事项
1. 本公司的服务宗旨为质量第一，服务至上。 2. 本产品自购买之日起一年之内，厂家免费负责检修。保修期过后因故障需检修时， 厂家将按公司规定适当收取维修费用！（签订合同时另行规定的服务内容除外） 3. 设备出厂清单：电源柜一台，变压器一台，感应器一只，脚踏开关一只，电源柜 与变压器连接线两根，蛇皮管两米，说明书一份。（合同中另行增添的设备除外） 4. 设备出厂后，用户私自改装而出现的问题，本公司不予承担！ 5. 其它未尽事项可按合同规定执行或共同协商进行！ 6. 请妥善保管使用说明书！
高频大功率感应加热装置，多年来一直采用电了管做为开关器件。由于电子管 寿命短、效率低，负载稳定性差，在轻载运行过程逆变器输出电压出现间歇式振荡， 因此在高频大功率场合采用 IGBT 半导体器件代替电子管器件势在必行。采用 IGBT 半导体器件的感应加热装置具有效率高、对工件具有升温快，易于控制，氧化脱碳 少，工艺质量可靠等优点。因此采用 IGBT 来实现大功率感应加热电源是明智的选 择。
置工作时间（即加热每一件工件所需时间，根据实际情况来设置），接通远程
操作开关（点动型）即可开始加热，待计时时间到达后自动停止。
6. 当操作人员下班或需长时间休息时，应使设备处于完全停止状态，即停止
加热
拉下主开关 关闭控制电源
断开电源闸刀
关掉水
泵。(如用远控操作，停机后应将转换开关拨回到手动状态)
武汉红巨星电炉有限公司
武汉红巨星电炉有限公司
高频机技术转让：13545021733 王经理
4
DH 新型高频感应加热设备
操作面板功能简介
1. 时间继电器——远程操作时用以设置加热时间 2. 数字频率表——显示正常工作时的工作频率，单位（KHz） 3. 数字电流表——显示正常工作时的振荡电流，其数值仅供参考 4. 指针电流表——指示正常工作时的直流电流，单位（A） 5. 指针电压表——指示正常工作时的直流电压, 单位（V） 6. 电源指示灯——设备处于通电状态时显亮 7. 工作指示灯——正常工作时做有规律的闪亮 8. 过流指示灯——设备有故障时显亮并报警 9. 过热指示灯——水温过高时显亮并报警 10. 过压指示灯——电网电压过高时显亮并报警 11. 缺水指示灯——设备供水系统出现故障时显亮并报警 12. 启动按钮——设备处于手动程序时用以启动加热 13. 停止按钮——设备处于手动程序时用以停止加热 14. 电源开关——设备内部控制电路（220V）的开关 15. 转换开关——用以设备手动控制和远程控制的切换 16. 功率调节——用以正常工作时的电流调节 17. 远控接头——用以远程控制器和设备的连接
1.水温过高 2.水循环系统阻塞 3.温度传感器损坏
4.水压继电器调节不当
向蓄水装置里面加水 清理水路中的污垢 与厂家联系并更换 适当调整水压继电器（停水 时报警通水时正常）
过流指示报警
调节功率时电流 无明显上升
1.工件与感应器接触 2.感应器匝间短路 3 高压部分接线端子松动 4.设备内部元器件损坏 5.输入电源缺相
间继电器，振荡频率表，振荡电流表及电源指示灯是否正常显示。如正常显
示，方可进行下一步的操作。
4. 合上电源装置后面的主开关，将转换开关置于手动档位，按控制面板上的
启动按钮，即可对工件进行加热，待加热完毕后按停止按钮（．注．意．：．．.不．宜．空． 载．运．行．，．换．取．工．件．时．应．使．设．备．处．于．待．机．状．态．。．）． 5. 如需远程操作，则将转换开关置于远控档位，打开时间继电器的外壳，设
3．液压元件，如：柱塞泵的柱塞、转子泵的转子、各种阀门上的换向轴、齿轮泵 的齿轮等高频淬火热处理。
4．各种电动工具齿轮、轴的高频淬火热处理。 5．各种木工工具，如：斧头、刨刀等热处理。 二．焊接行业： 1．各种车刀、刨刀、铣刀等机加工刃具的焊接。 2．各种金钢石工具的焊接，如：金钢石锯片、金钢石钻具的焊接。 3．各种一字型钎头、柱齿钎头、燕型煤钻头、铆杆钻头。 4．各种采煤机截齿的焊接、各种掘机截齿的焊接。 5．各种机械用刀具的焊接。 三．锻压行业： 1．各种标准件，非标准件的热墩。 2．钳子、扳手等五金工具的锻前加热等。 3．钎具、钎尾尾柄、锥体、钎头锻造等。 4．不锈钢容器的挤压成型。
DH 新型 IGBT 高频 感应加热设备
使 用 说 明 书
武汉红巨星电炉有限公司
DH 新型高频感应加热设备
前言
感应加热是根据电磁感应原理，高频大电流流向被绕制成环状或其它形状的加 热线圈（通常是用紫铜管制作）。由此在线圈内产生极性瞬间变化的强磁束，将金 属等被加热物质放置在线圈内，磁束就会贯通整个被加热物质，在被加热物质内部 与加热电流相反的方向产生很大的涡电流，由于被加热物质内的电阻产生焦耳热， 使物质自身的温度迅速上升利用工件中涡流产生的热量进行加热的。它加热效率 高、速度快、可控性好，易于实现高温和局部加热。
武汉红巨星电炉有限公司
高频机技术转让：13545021733 王经理
7
DH 新型高频感应加热设备
常见故障分析及排除
故障现象
故障原因
1.三相闸刀未合上
解决方法
合上闸刀
开启电源开关后电源指示 2.闸刀、电源开关或指示灯 检修或更换
灯无显示
损 3.电坏源缺相
检修电网
4.接线端子松动
加固线头的连接处
过热指示报警
3. 设备正常运行时，严禁触摸设备内外各接线端子！ 4. 初次使用前，应将功率调节旋钮逆时针调置最低，待启动加热后顺时针缓慢调 节旋钮到合适位置。应根据不同的工件及工艺要求来调节电流大小（一般淬火时可适 当缩短加热时间增大工作电流，透热时应适当延长加热时间降低工作电流）。 5. 更换感应器时，应使设备处于断电状态，且要保证接口螺丝无松动情况发生（一 般需用两把扳手完成此项操作）！ 6. 本设备不能采用单匝感应器，一般以 2～5 匝为宜，匝间应使用绝缘材料进行 隔离，并保证正常工作时振荡频率表显示数值小于 20KHz。如有特殊情况时，请向厂 家或专业人士咨询！ 7. 感应器应选用直径 6mm 以上的紫铜圆管或 8*8 方管加工而成，引出长度应小 于 300mm，其形状和大小应根据工件实际情况进行设计。通常感应器和工件的间隙 在 2mm～3mm 为宜。 8. 设备如需维护或检修时，应先停止工作断开电源，待直流电压表指针降置最低 后方可进行！ 9. 其它未尽事项请与厂家联系！
7. 其他未尽事项可向厂家咨询！
二.ห้องสมุดไป่ตู้操作说明：
1. 本设备安装并由经调试人员调试后，方可交与实际操作人员开始使用。
2. 操作人员应详细阅读操作说明书，并熟记操作步骤后方可进行操作。
三. 操作顺序：
1. 接通水泵，确保水流通畅，并无渗漏现象。
2. 合上 380V 电源闸刀。
3. 开启电源装置前面板（以下称为控制面板）上的电源开关按钮，并检查时
省水资源。
3. 电源装置可放置在变压器装置的上面或旁边，适当调整位置以方便操作，
但间距尽可能的小，1 米内为宜。
4. 变压器装置和电源装置的水路为一一对应关系，即进水—进水，出水－出
水，插接确保无渗漏。
5. 在变压器装置附近打一地线，使变压器装置后面的零线端子直接与大地相
