初中物理电学动态电路分析（极值问题）一、单选题1.如图所示,电源两端电压保持12V不变,小灯泡L上标有“6V1A”（灯丝电阻不变）,滑动变阻器R最大电阻值为60Ω.下列说法正确的是（）A.S闭合后,滑片向右滑动,电压表示数增大B.S闭合后,灯丝中的最小电流为0.2AC.小灯泡L正常发光时,灯丝阻电阻为12ΩD.小灯泡L正常发光时,滑动变阻器连入电路的阻值为6Ω标有“100Ω1A”字样，灯泡L标有“6V6W”2.如图所示的电路，电源电压U=12V保持不变，滑动变阻器R字样（灯丝电阻不随温度而变化），电流表量程为0～0.6A，电压表量程为0～15V.为了确保测量准确，要求电表的示数不小于其最大测量值的1/3，要使测量准确并确保电路安全，下列判断正确的是（）A.灯泡L消耗的最小功率是0.24WB.正常发光时灯丝的电阻是12ΩC.电路中电流的变化范围是0.11A～0.6AD.滑动变阻器阻值的变化范围是14Ω～48Ω的规格为3.如图所示，电源电压保持6V不变，电流表量程为0～0.6A，电压表量程为0～3V，定值电阻R1的规格为“20Ω1A”。
闭合开关，为了保证电路安全，在变阻器滑片移动过程“10Ω0.5A”，滑动变阻器R2中，下列说法正确的是（）消耗电功率允许的变化范围为0.4W～0.9W①电阻R1②电流表示数允许的变化范围为0.2A～0.5A允许接入电路阻值的变化范围为10Ω～20Ω③滑动变阻器R2④电路消耗总电功率允许的变化范围为1.8W～3WA.只有①和③B.只有①和④C.只有②和③D.只有②和④4.如图甲所示的电路中，R0为定值电阻，R为电阻式传感器，电源电压保持不变，当R阻值从0增大到60Ω，测得R的电功率与通过它的电流关系图像如图乙，下列说法正确的是（）A.R的阻值增大，电流表与电压表的示数都变小B.电源电压为12VC.当电流为0.6A时，1s内电路消耗的电能为21.6JD.R0两端的电压变化范围为6V~18V5.如图所示电路，电源电压6V保持不变，定值电阻R1=10Ω，滑动变阻器R2的最大阻值为20Ω.闭合开关，在滑片b端向a端移动的过程中，以下说法正确的是（）A.滑片在b端时，电流表示数为0.3AB.滑片移到中点时，电压表示数为2VC.电路消耗的最大功率为3.6WD.电压表示数与电流表示数的比值不变6.如图所示的电路，电源电压恒为4.5V，电流表的量程为0﹣0.6A，电压表的量程为0～3V，定值电阻阻值5Ω，滑动变阻器R的最大阻值50Ω，闭合开关S，移动滑片P的过程中，下列说法正确的是（）A.若滑片P向左移，电流表的示数变小B.电压表与电流表的比值不变C.滑动变阻器允许的调节范围是2.5Ω～50ΩD.电流表的变化范围是0.3A～0.6A7.如图，电源电压恒为4.5V，电流表的量程为“0~0.6A”，电压表的量程为“0~3V”，灯泡上标有“2.5V 1.25W”（不考虑灯丝电阻变化），滑动变阻器R的规格为“20Ω1A”。
九年级物理电功率极值题型
九年级物理电功率极值题型1.电功率相关的极值专题练1.1 题目描述下图所示电路中，电源电压恒定，灯L标有“3 V1.5 W”字样且电阻不变，电压表量程为～3 V，电流表量程为～0.6 A，滑动变阻器标有“30Ω2 A”字样．闭合开关S，移动滑片P，当电压表示数为2.7 V时，电流表示数为0.3 A，求：1)电源电压为多少？2)为保证电路安全，滑动变阻器允许接入的阻值范围是多少？3)移动滑片P，电路总功率的最小值和最大值各为多大？1.2 解题思路1) 由欧姆定律可知，电路中的电流I=U/R，其中U为电源电压，R为电路总电阻。
因为灯L标有“3 V1.5 W”字样，所以其电阻为R=L^2/P=3^2/1.5=6Ω。
根据电路中电流和电压的关系，可得到U=IR=0.3×6=1.8V。
2) 为保证电路安全，需要保证电路中的电流不超过滑动变阻器的额定电流，即0.3A。
根据欧姆定律可知，滑动变阻器允许接入的阻值范围为R=U/I=3/0.3=10Ω。
3) 电路总功率P=UI=I^2R。
根据已知条件可得，当电压表示数为2.7 V时，电流表示数为0.3 A，所以电路总功率为P=0.3×2.7=0.81W。
移动滑片P，电路总功率的最小值和最大值分别对应电流表量程的最小值0A和最大值0.6A，即P=0和P=UI=0.6×6×6=21.6W。
1.3 答案1) 电源电压为1.8V。
2) 滑动变阻器允许接入的阻值范围为10Ω。
3) 移动滑片P，电路总功率的最小值为0W，最大值为21.6W。
2.如图所示，电源电压保持不变，灯泡上标有“12 V6 W”字样，定值电阻R1＝120Ω，滑动变阻器R2上标有“50Ω1 A”字样，电压表的量程选用“～3 V”．断开S2，闭合S和S1，滑片P移到B端，灯泡刚好正常发光．求：1)将滑片P移到B端，三个开关都闭合，1 min内电路消耗的电能是多少？2)断开S1，闭合S和S2，在保证电路安全的前提下，电路消耗的最小功率是多少？2.1 解题思路1) 将滑片P移到B端，三个开关都闭合后，电路中的电流为I=U/R，其中U为电源电压，R为电路总电阻。
第十七章专题训练15.极值问题课件人教版物理九年级全一册
变化范围为 1～2 V。
12345678
影响电路安全的因素为用电器安全和测量工具安全。
12345678
5. 如图甲所示，电源电压不变，闭合开关S，在变阻器R2的滑片P从 b端滑到a端的过程中，电流表示数I与电压表示数U的关系如图乙
所示，则下列说法正确的是( D )
①R1的阻值为10 Ω ③电源电压为3 V
12345678
4. 标有“2 V 0.5 A”字样的小灯泡(灯丝电阻不变)和标有 “20 Ω 1 A”字样的滑动变阻器连接在如图所示的电路 中。已知电源电压为6 V，电流表的量程为0～0.6 A，电压 表的量程为0～3 V。闭合开关，移动滑动变阻器滑片，在 电路安全的情况下，电流表示数的变化 范围为 0.25～ 0.5 A，电压表示数的
12345678
(1)潜水员下水前，闭合深度表的开关，电压表的示数。
12345678
(2)电压表示数为1.5 V时，潜水员下潜的深度。
12345678(3)在电路安全的况下，该深度表能测量的最大深度。
12345678
第十七章 欧姆定律 专题训练15.极值问题
1. 有两个定值电阻R1、R2，R1上标有“20 Ω 0.2 A”字样， R2上标有“30 Ω 0.1 A”字样。在保证电路元件安全的前 提下，若把它们串联接入电路，则电路中允许通过的最大 电流为 0.1 A，电路两端允许加的最大电压为 5 V； 若把它们并联接入电路，则电路两端允许加的最大电压 为 3 V，干路中的最大电流为 0.25 A。
电压表。为了保证电路中各元件安全工作， 滑动变阻器R2接入电路的阻值范围是
1.5～12 Ω。(前两空均填“高”或“低”)
12345678
8. [2024·平顶山月考]随着人们生活品质的提高，出现了越来 越多的潜水爱好者。为了保障潜水员潜水时的安全，潜水 时会佩戴如图甲所示的水压表和深度表。如图乙是一款深 度表的简化电路图，电源电压U＝6 V且恒定不变，定值电 阻R0＝10 Ω，RP是压敏电阻，图丙是RP的阻值随海水深度 变化的图象，RP允许通过的最大电流为0.24 A。电压表(量 程0～3 V)的示数可表示对应的深度值。求：
极值范围类计算—(疑难解读+解题技巧)2021届九年级物理中考复习(优等生)专题讲义
微专题17-6 极值范围类计算知识·解读一，引起电路变化地因素：（1）滑动变阻器接入电阻可变，敏感电阻受环境因素地影响可变。
（2）开关地开，闭情况不同。
二，影响电路安全地因素：（1）电流表，电压表量程。
（2）用电器规格(灯泡地“U额，P额”或滑动变阻器地规格“a Ω b A”)。
三，解题步骤：第一步：列出极值要保证电路地安全,首先要将题目中给了规格地各圆件地额定电压，额定电流或允许通过地最大电流罗列出来,这样可以避免遗漏某个圆件.第二步：确定电路状态由题干限制款件(滑片位置或开关状态),确定此时地电路连接情况.第三步：求物理量极值，范围由电路连接状态,在电路安全地款件下,各物理量极值或范围均是在物理量I，R地基础上求得地,因此确定I，R地极值尤为重要.（1）串联电路中电路安全时：a.电流表量程。
b.R变安全电流。
c.I min= .三者中最小值为电路可通过电流最大值,此时滑动变阻器接入电阻最小.a.R变铭牌上地最大值。
b.R变两端电压允许地最大值对应地接入电阻二者最小值为R变min,此时电路电流为I max.（2）并联电路中电路安全：思路各支路所允许地最大电流,支路电流之和为干路地最大值,同时要考虑干路电流表地量程.典例·解读例1，如图所示,小灯泡L标有“6 V 3 W”字样(不计温度对灯丝电阻地影响)．当S闭合,滑动变阻器滑片P在最左端时,小灯泡L正常发光。
当S闭合,S1断开,滑动变阻器滑片P在中点时,电流表地示数为0.2 A．下面表述正确地是( )A. 电源电压为9 VB. 滑动变阻器地最大阻值为18 ΩC. 调节电路圆件,可使电压表达到地最大值为4.5 VD. 电路地最小功率与最大功率之比为3∶16例2，如图所示,电源电压U=8V 保持不变,小灯泡上标有“6V,4W”字样,电阻R 2=30Ω。
闭合电键后,若滑动变阻器R 1地滑动片P 在离b 端1/4处时,小灯泡地实际功率为1W 。

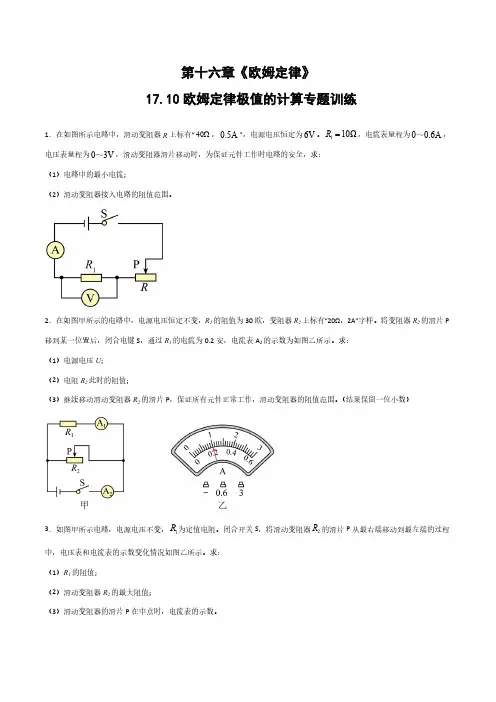

九年级物理(人教版)17.10欧姆定律极值的计算专题训练(含答案)
