桥架安装技术交底

5）多层桥架安装
分层桥架安装，先安装上层，后安装下层，上、下层之间距离要留有余量，有利于后期电缆敷设和检修。水平相邻桥架净距不宜小于50mm，层间距离应根据桥架宽度最小不小于150mm，与弱电电缆桥架距离不小于0.5m.
6）穿越防火墙或防火楼板
电缆桥架在穿过防火墙或防火楼板时，要采取防火隔离措施，防止火灾沿线路延燃。防火隔离段施工中，要配合土建施工预留洞口，在洞口处预埋好护边角钢。施工时根据电缆敷设的根数和层数用L50*50*5角钢制作固定框，同时将固定框焊在护边角钢上。
（2）电缆桥架转弯处的弯曲半径，不小于桥架内电缆最小允许弯曲半径。
（3）当设计无要求时，电缆桥架水平安装的支架间距为1.5～3m；垂直安装的支架间距不大于2m。
（4）桥架与支架间螺栓、桥架连接板螺栓固定紧固无遗漏，螺母位于桥架外侧；当铝合金桥架与钢支架固定时，有相互间绝缘的防电化腐蚀措施。
（5）敷设在竖井内和穿越不同防火区的桥架，按设计要求位置有防火隔堵措施。
3）、电缆的首端、末端和分支处应设标志牌。
三、质量记录
1、支架与吊架固定不牢，主要原因是金属膨胀螺栓的螺母未拧紧或焊接没焊好。支架与吊架的焊接处未做防腐处理，应及时刷防锈漆
2、保护地线的线径和压接螺丝的直径不符合要求。
3、桥架及绝缘导线的产品出厂合格证
4、桥架安装工程施工记录
5、电缆桥架安装和桥架内电缆敷设检验批质量验收记录
二、质量验收标准
1、主控项目：
1）、金属电缆桥架及其支架和引入或引出的金属电缆导管必须接地（PE）或接零（N）可靠，且必须符合下列规定：
（1）金属电缆桥架及其支架全长应不少于2处与接地（PE）或接零（N）干线相连接；
（2）非镀锌电缆桥架间连接板的两端跨接铜芯接地线，接地线最小允许截面积不小于4mm2；

桥架安装技术交底

桥架安装技术交底一、前期准备工作1.1 施工环境桥架安装施工环境应具备以下条件：•地面平整，无明显障碍物干扰安装；•清理场地，确保施工区域无杂物和垃圾；•确保施工现场操作安全和周边人员安全；•设置施工警示标志，提醒过往行人和车辆注意。

1.2 工具设备桥架安装所需的工具和设备如下：•硬度测量仪：用于测量桥架的硬度，以保证桥架的强度和稳定性；•钢制均梁、钢筒、钢丝绳等：用于支撑和固定桥架；•钢质锤：用于敲打连接部位，确保连接锁紧；•手持钢锯：用于切割桥架长度，以适应安装位置；•扳手、起子等常规工具：用于拆装钢板和连接配件；•应急设备：包括急救箱、消防器具等，确保施工期间安全。

二、桥架安装步骤2.1 安装前测量进行桥架安装前，需要进行测量，确定安装高度、长度和安装位置。

同时，应测量桥架的硬度，以确保安装完毕后桥架的强度和稳定性。

2.2 钢筋焊接对于钢筋桥架，需要进行钢筋的焊接。

钢筋焊接应符合相关规范，确保焊接接头牢固可靠。

2.3 固定起始支架在开始安装之前，需要将起始支架固定在已确定的安装位置。

起始支架的固定方法应根据实际情况和桥架类型确定，一般采用焊接或钢制均梁、钢筒等支撑。

2.4 安装中间支架在起始支架安装完毕后，可以开始安装中间支架。

中间支架的数量和位置根据实际情况和桥架长度确定。

中间支架的安装流程如下：1.将钢筋调整到正确的高度；2.使用钢筋或钢筒支撑，使其处于正确的水平线上；3.与起始支架焊接，或使用钢丝绳连接；4.检查安装牢固。

2.5 安装末端支架当安装到桥架的末端时，需要安装末端支架。

安装末端支架的方法与中间支架类似，但需要特别注意安装位置和精度。

2.6 检查整体状况在安装完毕后，需要对桥架进行整体检查。

检查内容包括以下几个方面：•检查各处连接是否牢固；•检查桥架是否处于正确的水平线上；•检查桥架的硬度是否符合相关要求。

三、安全注意事项在桥架安装过程中，需要特别注意以下安全事项：1.施工人员必须配戴安全帽，并严格遵守安全操作规程；2.施工现场应设置安全警示标志，提醒过往行人和车辆注意安全；3.施工现场应保持清洁和整洁，防止杂物、残渣等影响安全；4.施工人员应按规定使用工具和设备，并保持其良好状态；5.确保施工期间有足够的应急设备，以应对突发情况；6.在桥架安装完成后，需要进行整体检查，确保桥架牢固可靠。

技术交底 - 桥架安装

市工人文化宫（游泳馆）项目
交底日期
技术交底项目
电气工程
工程部位
一层
交底提要
桥架安装
交底对象
交底内容：
一、桥架安装补充事项
1、桥架之间的间距应始终保持一致。
2、桥架弯头处弧度应保持一致。
3、桥架改变宽度时必须使用大小头。
4、两根桥架不能突然变成一根桥架。
5、弯头对接时，需内部电焊，不能搭接。
6、桥架丝杆必须垂直，在支架下留出长度不能太长。
7、桥架必须位于支架正中间。
二、安全注意事项
1、电缆桥架安装时，其下方拉绳，防止劈开。使用单梯上端要绑牢，下端应有人扶持。
2、使用的电气设备、电动工具要有可靠的保护接地（接零）措施，打眼时，要戴防护眼镜，工作地点下方不得站人。
接受交底人：
审核人
交底人
班组长

桥架安装技术交底

3、施工时要注意现场材料、成品、半成品的防护，避免污染和损坏。
4、施工现场要做到工完、料净、场地清，做到不污染、不损坏、不丢失。梯子、平台、脚手架下班时要摆放在不影响他人施工和行走的地方。
5、现场不用的材料以及下班时所剩余的材料放入相应的材料区，废料放入废料区。
接受交底人签名：
（5）当直线段钢制桥架超过30m及桥架跨越建筑伸缩缝时应设置伸缩缝，其连接宜采用伸缩连接板。桥架转弯处的转弯半径不应小于桥架上的电缆最小允许弯曲半径的最大值。
（6）钢制桥架水平安装时，应用角钢焊接限位，垂直安装时应用螺栓固定在支架上。
（7）桥架之间，盖与盖之间的连接处应对合严密。
（8）桥架在穿越墙及楼板时，应采取防火隔离措施。
1、进入施工现场必须佩戴好安全帽，扣好安全带；
2、施工现场内严禁抽烟；需要用火时，必须经安全员批准，并签发动火证。
3、各种电动机设备必须安全接地和防护装置方能开动使用。
4、高处作业衣着要灵便，并佩戴好安全带。
5、高处作业材料要堆放平稳，工具应随手装入工具袋内，上下传递物件禁止抛掷。
6、高处作业人员要定期体检，经医生诊断，凡患高血压、心脏病、贫血病、癫痫病以及其他不适应高处作业的，不得从事高处作业。

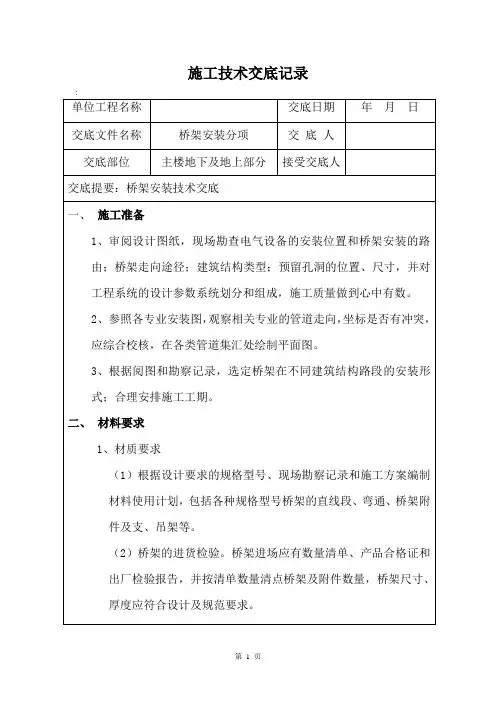

施工技术交底记录
:
单位工程名称
交底日期
年月日
交底文件名称
桥架安装分项
交底人
交底部位
主楼地下及地上部分
接受交底人
交底提要：桥架安装技术交底
一、施工准备
1、审阅设计图纸，现场勘查电气设备的安装位置和桥架安装的路由；桥架走向途径；建筑结构类型；预留孔洞的位置、尺寸，并对工程系统的设计参数系统划分和组成，施工质量做到心中有数。
8、接地（接零）：桥架保护接地线敷设正确，连接紧密牢固，接地线截面选用正确，走向合理。

桥架安装技术交底

桥架安装技术交底一、材料要求1.外观检查：部件齐全，表面光滑、不变形；钢制桥架涂层完整，无锈蚀；防火桥架涂层完整，无扭曲变形，不压扁，便面不划伤。

2.桥架及其附件：应采用经过镀锌处理或其他防腐处理的定型产品。

规格、型号应符合实际要求。

桥架内应光滑平整组，无棱刺，不应有扭曲、翘边等现象。

3.支吊架用材:采用的钢板、圆钢、角钢、螺栓、螺母、螺丝、垫圈、弹簧垫等金属材料，都应经过镀锌处理，焊接的部位应做好防锈防腐措施。

二、工具准备电工工具、手电钻、冲击钻、卷尺放线工具等。

三、施工工艺1.施工工序：预留孔洞弹线定位膨胀螺栓安装支吊架安装桥架安装保护底线连接2.划线定位：根据图纸，从电缆桥架始端至终端（先干线后支线）找好水平或垂直线。

（建筑物如有坡度，电缆桥架应随其坡度）3.支吊架安装：a 钢支架应焊接牢固，无显著变形、焊缝均匀平整，焊缝长度应符合要求，不得出现裂纹、咬边气孔、凹陷、漏焊等缺陷b 支架与掉价安装应牢固，保证横平竖直，在有坡度的建筑物是安装支架与吊架应与建筑物有相同的坡度。

c 固定支点、吊点间距在1.5米。

在进出接线盒、箱、柜、转角、转弯和变形缝两端及丁字接头的三端500mm以内应设置固定支持点火吊点。

d 严禁用木砖固定支架与吊架。

e水平安装的桥架支吊架规格：桥架宽度（mm）吊杆规格（mm）800-1000 Ф14通丝杆500-600 Ф12通丝杆300-400 Ф10通丝杆150-200 Ф8 通丝杆四、桥架安装要求1.桥架应平整，无扭曲变形，内、外壁无毛刺，各种附件齐全。

2.桥架接口应平整，接缝处应紧密平直，盖板装上后应平整，无翘脚，出线口的位置准确。

3.不允许将穿过墙壁的桥架与墙上的孔洞一起封死。

4.桥架的所有非带电部分的铁件均应相互连接和跨接，使之成为一个连接导体，并做好整体接地。

5.桥架与盒、箱、柜接茬，进线和出线口等处应采用抱脚连接，并用螺丝紧固，末端应加装封堵。

6.水平线槽安装超过30m需做防晃固定支架。

桥架安装技术交底

5）桥架引出的配管应使用钢管，桥架开孔使用开孔器，钢管与桥架连接时，应使用管接头固定；
6）桥架及支架必须可靠接地；
7）防火隔离段施工中应配合土建预留洞口，垂直穿越楼板处应在其孔洞四周设置高度为50mm及以上的防水台，用防火堵料填满与建筑物之间的空隙，内部用阻火包填充密实，防火堵料的厚度不应低于结构厚度；
2.4保护地线施工
1）桥架本体之间的连接应牢固可靠，桥架全长不大于30米时，不应少于2处与保护导体可靠连接。

全长大于30米时，每隔20-30米增加一个连接点，起始端和终点端均应可靠接地；
2）桥架端部之间的连接电阻不应过大，接地孔应清除绝缘涂层；
3）在伸缩缝和软连接处需采用编织铜线连接，编织铜线应进行刷锡处理。

三、质量标准
1主控项目
1.1 桥架本体之间的连接应牢固可靠，桥架全长不大于30米时，不应少于2处与保护导体可靠连接。

全长大于30米时，每隔20-30米增加一个连接点，起始端和终点端均应可靠接地
1.2桥架转弯分支处宜采用专用配件，其弯曲半径不应小于桥架内敷设电缆允许的
最小弯曲半径。

2 一般项目
2.1 直线段钢制桥架超过30米，应设置伸缩节；桥架跨越建筑物变形缝时，应设
置补偿装置；
2.2 桥架之间桥架与支架之间及与连接板的固定螺栓应紧固无遗漏，螺母应位于桥架外侧；
2.3 桥架与支架安装应符合下列规定：桥架宜敷设在易燃易爆气体和热力管道下方，与各类管道的净距符合如下规定
别经项目部质量、安全负责人会签，项目部生产经理（项目总工）对技术交底进行审核，再由项目总工程师负责批准。

当地方主管部门对技术交底表格另有规定时，按地方规定执行。

电缆支架桥架安全技术交底模板

一、交底目的为确保电缆支架桥架安装及使用过程中的安全，降低事故发生风险，特制定本安全技术交底。

二、交底对象1. 电缆支架桥架安装施工人员2. 电缆支架桥架使用人员3. 监理人员三、交底内容1. 电缆支架桥架安装前的准备工作（1）施工人员应熟悉电缆支架桥架安装的相关规范、标准和工艺流程。

（2）检查施工材料、工具、设备是否符合要求，确保安全可靠。

（3）现场勘查，了解电缆支架桥架安装的具体位置、高度、间距等。

2. 电缆支架桥架安装过程中的注意事项（1）施工人员必须佩戴安全帽、安全带等防护用品。

（2）高空作业时，必须采取安全措施，如设置安全网、安全绳等。

（3）电缆支架桥架的安装应按照设计要求进行，确保安装牢固、水平、垂直。

（4）电缆支架桥架的间距应符合规范要求，避免因间距过大或过小而造成安全隐患。

（5）电缆支架桥架的接地应可靠，确保电气安全。

（6）电缆支架桥架的防腐处理应符合要求，防止腐蚀、生锈。

3. 电缆支架桥架使用过程中的注意事项（1）使用人员应熟悉电缆支架桥架的结构、性能和使用方法。

（2）禁止超负荷使用电缆支架桥架，避免因负荷过大而造成损坏。

（3）禁止在电缆支架桥架附近进行敲打、切割等作业，防止损坏电缆支架桥架。

（4）定期检查电缆支架桥架的安装情况，发现问题及时处理。

（5）发现电缆支架桥架存在安全隐患时，应立即停止使用，并及时上报相关部门。

四、安全管理制度1. 施工单位应建立健全电缆支架桥架安装及使用过程中的安全管理制度。

2. 施工单位应定期对施工人员进行安全教育培训，提高安全意识。

3. 施工单位应定期对电缆支架桥架进行检查、维护，确保其安全可靠。

4. 施工单位应设立专职安全管理人员，负责电缆支架桥架安装及使用过程中的安全监督。

五、应急措施1. 发生安全事故时，立即停止作业，组织人员撤离现场。

2. 报告上级领导，启动应急预案。

3. 对事故原因进行调查，采取有效措施防止类似事故再次发生。

4. 对事故责任人和相关人员进行严肃处理。

桥架制作安装安全技术交底模板

一、交底目的为确保桥架制作和安装过程中的安全，预防事故发生，提高施工人员的安全意识，特制定本安全技术交底。

二、交底对象所有参与桥架制作和安装的施工人员、管理人员及监督人员。

三、交底内容1. 施工准备- 施工前应熟悉图纸，了解桥架的类型、规格、安装位置等。

- 检查施工工具、设备是否完好，如扳手、螺丝刀、切割机等。

- 准备好必要的防护用品，如安全帽、防护眼镜、手套、防尘口罩等。

2. 施工工艺- 桥架制作：严格按照设计图纸进行，确保尺寸准确，焊接牢固。

- 桥架安装：根据现场实际情况，选择合适的安装方法，确保桥架固定牢固、横平竖直。

3. 安全注意事项- 高空作业：作业人员必须佩戴安全带，作业面下方不得站人，防止坠落。

- 电气安全：使用电动工具时，确保电源线完好，操作人员必须戴绝缘手套，防止触电。

- 机械安全：操作切割机等机械时，注意机械防护装置是否完好，防止机械伤害。

- 个人防护：作业人员必须佩戴安全帽、防护眼镜、手套、防尘口罩等防护用品，防止意外伤害。

- 现场环境：施工场地应保持整洁，防止滑倒、绊倒等事故发生。

4. 应急处理- 发生事故时，立即停止作业，组织人员进行抢救，并报告上级领导。

- 对受伤人员进行简单包扎，并尽快送往医院治疗。

四、交底要求1. 施工人员必须认真听取安全技术交底，并签字确认。

2. 施工过程中，严格遵守安全操作规程，不得违章作业。

3. 安全管理人员负责监督施工过程，确保安全措施落实到位。

4. 定期对施工人员进行安全教育，提高安全意识。

五、附则1. 本安全技术交底自发布之日起执行。

2. 如有未尽事宜，由施工单位根据实际情况进行调整。

六、注意事项1. 施工过程中，如发现安全隐患，应立即停止作业，并及时报告上级领导。

2. 施工人员应自觉遵守安全操作规程，确保自身和他人的安全。

3. 施工单位应定期对施工现场进行安全检查，及时消除安全隐患。

通过以上安全技术交底，希望施工人员能够充分认识到桥架制作和安装过程中的安全重要性，严格遵守安全操作规程，确保施工安全。

技术交底-桥架安装

工程名称西宁站及西宁西过渡工程交底日期施工单位中铁建工集团有限公司分项工程名称电气工程交底提要桥架安装技术交底交底部位—5米层C1区交底内容：桥架安装审核人交底人接受交底人本表由施工单位填写。

桥架非直线段支、吊架位置图（a ）弯通；（b ）三通；(c) 四通桥架使用通丝吊杆及固定角钢做支吊架如下图所示：吊杆角钢横担无孔托盘桥架内膨胀螺栓电缆桥架沿墙垂直安装，可使用门型角钢支架固定托盘或梯架，门型角钢支架一种用整根角钢割角煨制焊接制作，如图所示。

工程名称西宁站及西宁西过渡工程交底日期施工单位中铁建工集团有限公司分项工程名称电气工程交底提要桥架安装技术交底交底部位—5米层C1区交底内容：桥架安装角钢焊接支架制作图b—梯架或托盘宽度；f—两梯架或托盘中间距离（100mm）所有丝杆与顶板采用内膨胀固定时外加平垫片和螺母锁紧，丝杆与角铁上下用螺母加弹平垫固定，下端外露螺母丝扣0.5-1cm；内膨胀胀珠必须敲顶到位，丝杆进内胀必须用管钳拧到位且用平垫片和螺母锁紧。

5.桥架安装及接地（1）电缆桥架多层敷设时其层间距离一般为：桥架上部距顶板或其它障碍物不应小于0.3m。

电力电缆桥架间不应小于0.3m。

控制电缆桥架间不应小于0.2m。

弱电电缆桥架与电力电缆桥架间不应小于0.5m，如有屏蔽盖板可减至0.3m。

（2）下列不同电压不同用途的电缆除因条件限制只能安装在同一层桥架上并采用隔板隔开外，均不应敷设在同一层桥架上。

1KV以上和1KV以下的电缆(不同电压等级)强电、弱电、控制电缆审核人交底人接受交底人本表由施工单位填写。

工程名称西宁站及西宁西过渡工程交底日期施工单位中铁建工集团有限公司分项工程名称电气工程交底提要桥架安装技术交底交底部位—5米层C1区交底内容：桥架安装铝合金或玻璃钢制电缆桥架超过15m时，应有伸缩缝，其连接宜采用伸缩连接板。

电缆桥架跨越建筑物伸缩缝处，应设置伸缩缝或伸缩板。

桥架全长应为良好的电气通路。

桥架安装-技术交底

7、桥架、线槽安装应可靠接地或接零，必要时镀锌桥架也应选择跨接线连接．
8、垂直桥架安装应确保桥架的垂直度,沿墙做好固定支架,桥架内做好电缆固定横担,预留作为后期电缆固定用。
９、桥架安装应尽量避开水管,尤其是消防管；必要时经项目部同意可现场更改桥架的安装位置．
三、成品保护
1、防火桥架成品安装必须待其上方其它安装完成后,方可吊装安装,以免其它安装施工过程中坠物损坏桥架。
2、施工前应按施工图测量放线,确定走向、坐标和标高，经复核符合设计要求后进行施工。图纸走向、坐标、标高与现场其它专业有冲突时,应及时报与项目部技术人员，不得现场私自处理。
3、施工前,各专业队伍需将计量器具、施工机具、施工机械设备等的资料文件报与项目部,经项目部质检员审核通过后,方可带入现场施工。
（二)材料准备
四、安全、环保措施
１、高空桥架安装施工过程中,应设立安全警戒区,其他人员应保持适当的安全距离,同时设置相应的地面监护人；未设置安全警戒线的,每次罚款200元(由专业分包队伍负责人承担);未设置地面监护人,每次罚款５0０元(由专业分包队伍负责人承担)．
２、所有焊接作业人员必须持证上岗,焊接作业前需办理动火证,并准备好灭火器等防火措施;所有操作人员必须持操作证上岗,无证操作人员每人次罚款1０00元（专业分包队伍负责人承担８０0元，剩余由个人承担)。
2、支架、吊架安装完成后,应做好防护措施,尤其是桥架支架.
3、室外桥架安装完成后,如未及时敷设电缆,应用桥架盖板或其它配件遮盖,避免杂物脏物落入；敷设电缆前应将桥架内的杂物清理干净。
4、屋顶桥架支架安装完成后，应及时予以修正固定，在水泥墩完全凝固前应派专人巡查，以免现场其它施工造成破环,影响后期扥美观
时间
交底人
被交底人

桥架、支架、托架、槽盒安装分项工程施工技术交底记录

///一、依据标准：《建筑电气工程施工质量验收规范》GB50303-2015《招标文件附件四：工程技术规范及要求》《钢制电缆桥架工程技术规程》T/CES 31-2017二、施工准备：人员配置:根据工程量的大小配备足够施工人员。

施工现场明确施工负责人、技术负责人、质安员、安装施工作业人员组织到位。

材料准备：（1）材料根据施工现场的需要自行决定数量。

（2）托盘、梯架板材厚度、规格应满足设计要求。

表面防腐层材料应符合国家现行有关标准的规定。

（3）检查桥架产品包装箱内应有装箱清单、产品合格证及出厂检验报告。

（4）电镀锌的锌层表面应光滑均匀，致密。

不得有起皮、气泡、花斑等缺陷。

（5）桥架焊缝表面均匀，不得有漏焊、裂纹、夹渣、烧穿等缺陷。

工器具准备：工器具：施工电源盘、手锤、焊接设备、电钻、冲击钻、扳手、卷尺、切割机、安全文明施工用具等。

仪表：经纬仪、水平仪。

三、施工方法：桥架、支架、托架、槽盒安装安装要求：（1）根据设计图确定出进户线、盒、箱、柜等电气器具的安装位置，从始端至终端（先干线后支线）找好水平或垂直线，用粉线袋沿墙壁、顶棚和地面等处，在线路的中心进行弹线，按照设计图要求及施工验收规范规定，均匀分布支撑点距离并用笔标出具体位置。

（2）电缆桥架应尽可能在建筑物、构筑物（如墙、柱梁、楼板）上安装，与土建专业密切配合。

（3）梯架或托盘式桥架（有孔托盘）水平安装时的距地高度一般不宜低于 2.5m，（无孔托盘）距地高度可降低到 2.2m。

年月日年月日年月日桥架、支架、托架、槽盒安装分项工程施工技术交底记录交底内容签名：签名：签名：接受人单位o 施工o 审批人（项目专业技术负责人）交底人 [项目专业工长（施工员）或质检员]接受人（施工班组长及班组人员）施工依据文件名称及编号建筑电气施工方案质量验收依据文件名称及编号《建筑电气工程施工质量验收规范》GB50303-2015审批人单位o 施工o 分包交底人单位o 分包o 分包单位项目负责人项目技术负责人分部/子分部（或系统/子系统）施工单位项目负责人项目技术负责人GD-C1-328单位（子单位）工程名称。

桥架安装技术交底

交底依据：编制依据为：《建筑电气工程施工质量验收规范》GB50303-2015,一、施工准备（一）作业人员要求电工、焊工具备电工、焊工操作上岗证书方可上岗。

（二）技术准备1．审阅设计图纸,现场勘察电气桥架的安装位置和电缆桥架安装的路由；电缆桥架途径；建筑结构类型；预埋件和预留孔洞的位置、尺寸。

2．编制了电气施工方案，并且施工条件已经按方案准备就绪。

3．应具备设计中使用规范、国标和其他技术资料文件。

对桥架及配件生产厂家的“产品说明书”中的型号、尺寸进行核对。

4．施工人员施工前要熟悉施工图纸。

5．桥架的支吊架安装已确定方式；（三）材料要求1．桥架：桥架的规格型号必须符合设计要求。

并具有产品合格证和检测证明文件。

2．桥架的各种配件：和桥架配套供应并提供质量证明文件。

3．支吊架用的型钢：质量证明文件（四）主要机具仪表1、电工工具、电锤、电钻、钢卷尺、粉线袋等。

2、移动配电箱、移动电缆盘、经纬仪、水准仪、绝缘电阻表、万用表、高凳、梯子、电焊机等。

（五）作业条件1．钢结构主体结构施工完成，屋面和墙面板施工完成。

预埋孔洞及预埋件符合要求；2．土建工程装修抹灰全部结束，预留孔洞正确。

3．桥架沿线模板等设施拆除完毕，场地清理干净，道路通畅。

4．如需交叉作业,既要做好电气工程的成品保护,又要执行其他分项工程成品保护揩施。

二、材料和质量要点（一）材料关键要求1．桥架及桥架配件应符合技术标准的规定以及设计要求。

2．支吊架规格型号符合要求。

3．所使用的的电焊条等材料应符合要求。

（二）技术关键要求1．自制吊支架必须按设计要求进行防腐处理。

2．电缆桥架在穿过墙及楼板时,应采取防火隔离措施。

（三）质量关键要求1．电缆桥架均加盖板。

2．消防桥架及配件刷防火涂料保护。

3．支架水平安装间距：厂房1.5m，办公楼2.0m;垂直安装间距不大于2m。

4．电缆桥架与保护导体的连接：全长不大于30米时，不少于两处与保护导体可靠连接；全长大于30米时，每隔20-30米应增加连接点，起始端和终点端均应可靠接地。

桥架安装技术交底

一、概况文安文化中心项目位于河北省廊坊市文安县西部新区，世纪大道以北，和平路以西，东临森林公园。

建设用地面积40056m2,总建筑面积约46000m2,其中地上部分30344m2,地下15656m2。

主要包含多功能剧场、电影院、青少年宫、图书馆、文博馆、商业服务等功能。

二、施工准备2.1作业条件2.1.1配合土建的结构施工或土建按图预留的预埋铁件，支架、吊架、吊杆托架、洞孔、保护管等，已按图纸施工完成。

混凝土强度满足设计要求。

2.1.2桥架安装沿线主体工程已全部结束，模版等设施拆除完毕，场地清理干净，道路畅通。

2.1.3室内的电缆桥架的安装宜在管道及空调工程基本施工完成后进行。

2.2主要材料2.2.1电缆桥架规格及型号必须符合设计要求，附件齐全。

2.2.2桥架内外应光滑平整，无棱刺，不应有扭曲翘边等变形情况。

2.3主要机具2. 3.1机具：电钻、电锤、开孔机机、经纬仪、水平仪、电焊机、气焊工具等。

3. 3.2工具：活扳手、手钳、手锤等。

4. 3.3其它：钢直尺、水平尺、角尺、小线、合梯、铅笔、粉线袋等。

三、施工工艺5.1施工工艺流程施工放线一安装膨张螺栓f支、吊、托架安装一桥架安装一保护接地安装3.2施工要点3.2.1弹线定位：根据设计图确定始端到终端位置，沿图纸标定走向，找好水平、垂直、弯通，用粉线袋沿桥架走向在墙壁、顶棚、地面、梁、板、柱等处弹线或画线，并均匀档距画出支、吊、托架位置。

3.2.2预留孔洞：根据设计图标注的轴线部位，将预制加工好的木质或铁制框架，固定在标出的位置上，并进行调直找正，待现浇混凝土凝固模板撤除后，撤下框架，并抹平孔洞口（收好孔洞口）。

3.2.3支、吊架安装3.2.3.1支吊架所用钢材应平直，无显著扭曲。

下料后长短偏差在3mm范围内，切口处应无卷边、毛刺。

3.2.3.2钢支架与吊架应焊接牢固，无显著变形，焊接前厚度超过4mm的支架、铁件应打坡口，焊缝均匀平整，焊缝长度应符合要求，不得出现裂纹、咬边、气孔、凹陷、漏焊等缺陷。

桥架安装技术交底

9全封闭式桥架的终端应配用相应断面尺寸的封堵。
10金属电缆桥架及其支架和引入或引出的金属电缆导管必须接地（PE）或接零（PEN）可靠。
11金属电缆桥架及其支架全长应不少于2处与接地（PE）或接零（PEN）相连接。
12非镀锌电缆桥架间连接板的两端跨接铜芯接地线，接地线最小允许截面积不小于4ｍｍ2。
13镀锌电缆桥架间连接板的两端不跨接接地线，但连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓。
二支架安装
1支架安装前先熟悉
2现场放样，准确定位，水平桥架支架间距为2米，垂直安装的支架间距为1.5米，桥架转弯、分支处均需采用固定支架，直线段间隔16米采用固定支架。
三桥架安装
1桥架应可靠紧固在支架上，不得有明显的扭曲或向一边倾斜。
2桥架间连接板的尺寸应与边框高度配套。
3除伸缩缝外，桥架延续连接处的间隙不得大于10ｍｍ。
4在建筑沉降缝处，应设置补偿装置。
5钢制桥架直线段不超过30米应设伸缩节，铝合金或玻璃钢制桥架长度超过15米应设伸缩节。
6用于组合桥架延续连接及附件的紧固螺栓均应注意螺栓安装方向，螺栓头应在桥架内侧，螺帽在外侧，螺栓长度应适中，紧固后约伸出10ｍｍ为宜。
7严禁将桥架直接点焊在金属结构上。
8当需在桥架上引下保护管至设备时，管端伸入桥架的长度应一致，管口应加保护套，在距保护管弯头300~400ｍｍ处，应将保护管固定，固定应牢靠。
四桥架盖板安装要求
1盖板两端均应光滑，无毛刺或卷口现象。
2除伸缩缝外，盖板的中间连接应严密，接头处间隙不得大于2ｍｍ，转弯处不得大于5ｍｍ。
3盖板应卡接严密，不得有虚盖或扭曲变形现象，卡锁可靠。
单
位
意
见
建设单位

桥架安装施工技术交底

桥架安装施工技术交底
1、为确保本工程施工质量达到优良标准,施工班组在施工前必须树立“质量第一”思想，重
视施工质量,认真熟悉图纸，了解施工规范,精心施工,增强“创建品牌工程,让顾客满意”的质量目标意识。

2、施工前班组必须先熟悉设计图纸及施工员画的桥架敷设透视详图上的桥架走向及所选用配
件、支架的规格、型号,并仔细核对送至现场的实物材料,是否有误,确定后方能施工。

3、根据施工图确定的桥架敷设位置,先在墙面上弹出垂直桥架的敷设直线,再弹出水平桥架的
敷设横线。

4、弹线完成后,进入支架安装工序。

根据规范规定：每节桥架的固定点不应少于两个及在转角、分支处和端部均应有固定点的要求,合理均匀分配桥架支架（固定点）的设置位置。

5、在安装桥架各类支架（固定点）的施工中,必须牢记：多孔砖墙上严禁使用膨胀螺栓固定
铁件。

6、桥架敷设应平整、无扭曲变形,内壁应光滑、无毛刺。

7、桥架连接处的接口应平直、严密,盖板应齐全、平整、无翘角。

8、固定及连接桥架的螺栓应紧固；桥架连接片及螺栓的螺母应设在桥架的外侧。

9、桥架的出线口应位置正确、光滑、无毛刺。

10、桥架的敷设应平直整齐,水平或垂直允许偏差为长度的2%。

,且全长允许偏差为20mm；安
装后的桥架盖板应便于开启。

11、金属桥架敷设安装后,必须牢固地连接成为一整体,并与接地主干线可靠连接。

镀锌桥架
可
不做跨接接地线,但防松装置应设在明显部位,且在每个连接部位的两端不少于两处。

12、桥架敷设完毕后,班组必须进行自检,填写班组自检单,并报施工员进行复核。

接受交底人签字:
交底人签字:。

桥架安装技术交底

桥架安装技术交底SG-006技术交底工程名称中州城南项目(A区)三标段建设单位成都银河湾房地产开发有限工公司监理单位成都衡泰工程管理有限责任公司施工单位中建二局第三建筑工程有限公司交底部位桥架安装交底日期年月日交底人签字接受人签字 1施工准备1.1机具准备桥架安装需准备好如下机具:铅笔、卷尺、线坠、电工工具、手电钻、冲击钻、工具袋、合梯、门式脚手架、无齿锯等。

1.2材料准备桥架均采用定型加工成品，材质使用钢制镀锌桥架及防火桥架，桥架进场时应会同技术、物资、工长、质检员进行检验并记录后由技术人员报监理工程师检验，其主要检验内容:?合格证齐全;?型号规格符合图纸要求，部件(连接板、螺栓、弯通等)齐全;?外观检查:表面光滑、无变形、镀锌层覆盖完整、表面无损伤、锈蚀。

1.3作业条件其安装是在土建施工基本完成，相关专业(通风管道等)已完成后进行施工。

2主要施工方法及操作工艺2.1 总体安排:根据项目部总施工进度及电气工程施工进度安排，进行桥架施工。

2.2安装位置:主要分为竖井内沿墙安装，走廊顶板处水平吊装。

2.3工艺流程:弹线定位?金属膨胀螺栓安装?固定支架与吊架?线槽安装?保护地线安装。

2.4弹线定位:安装位置以设计图为准。

主楼桥架吊装的位置、标高，以各专业鉴定的综合管道图为准。

在定位放线时，应沿线路中心线弹线。

在有平弯通，平三通等分支、拐角处，明显标出具体吊件安装位置。

放线后，应首先将桥架经过的墙及板上预留的孔、洞修整完毕，模版拆除干净，洞口保证抹灰平整。

保证洞口形状方正，干净整洁。

2.5支、吊件的加工、制作及桥架安装桥架吊件选用每组由两根M10、M12镀锌通丝吊杆和镀锌角钢横梁组成水平吊架，其第1页中?200宽的线槽采用?30*30镀锌角钢，?400宽的线槽采用?50*50镀锌角钢，支吊架按,2.0米间距设置;防晃支架设置:弯头、三通、四通、端头设置，中间部分超过15米设置一个。

2.6竖井内桥架垂直安装:角钢支架按,2.0米间距设置;接地干线按设计要求单独敷设，不安装在桥架中，安装方式见图蓝图电井大样图。

桥架安装技术交底记录

2.一般项目:
（1）槽紧贴建筑物墙面、固定牢固、横平竖直、布置合理、盖板无翘角、接口处整齐,拐角、丁字行连接、转弯连接正确,线槽/桥架内外无污染。
（2）吊架安装可用金属膨胀螺栓固定,圆钢吊架应采用内胀,并配有平垫、弹簧垫螺母拧紧,支架与吊架平整,吊杆垂直。
（3）线槽/桥架保护:线槽/桥架穿梁、墙、板等处时,线槽/桥架不应抹死在建筑物上；上下、左右各留50 mm用防火封堵料封堵。
3）吊架与支架应安装牢固,保证横平竖直。
4）吊架与支架的规格一般不小于角铁40*4.圆钢Φ10。
5）支架与吊架间距CT100 mm以下不大于1.5m, CT100 mm以上为1.5~2.0m,进出接线盒、箱、柜、转角、转弯和变形缝及丁字型末端500 mm以内设置固定支架,采用圆钢吊架时,横担上方设有平垫片及螺母,下方必须有平垫片、弹簧及双螺母,丝扣露出螺母为0.5 m m。
（2）孔洞预留：根据设计图纸的轴线部位,将预制好的木套盒放在线槽/桥架穿墙、楼板的位置,待结构模板拆除后拆下框架,并抹平洞口。
（3）支架及吊杆的要求:
1）支架及吊杆所用的钢材应平直,无显著扭曲,下料后长短控制在3mm范围内,切口处无卷边及毛刺；
2）钢支架与吊架焊接牢固,无显著变形,焊缝均匀平整,焊接长度符合要求,不得出现裂痕咬边、气孔、凹陷及漏焊等缺陷。
（4）电缆线槽/桥架敷设在易燃易爆气体管道和热力管道的下方,设计无要求时,与管道最小净距,应符合下表的规定：（单位米）
管道类别
平行净距
交叉净距
一般工艺管道
0.4
0.3
易燃易爆气体管道
0.5
0.5
热力管道
有保温层
0.5
0.3
无保温层
1.0
0.5

桥架吊装安全技术交底模板

一、交底对象施工单位全体参与桥架吊装作业人员、管理人员及监督人员。

二、交底时间（具体日期）三、交底地点（具体地点）四、交底内容1. 桥架吊装作业前的准备工作（1）施工人员必须熟悉桥架吊装作业的相关安全技术要求，了解吊装设备的性能和操作规程。

（2）现场安全检查：检查吊装设备、吊装绳索、吊钩、吊环等吊装工具的完好性；检查吊装区域是否有障碍物，确保吊装作业安全进行。

（3）施工人员需穿戴好个人防护用品，如安全帽、工作服、工作鞋、手套等。

2. 桥架吊装作业操作规程（1）吊装前，必须检查吊装设备是否完好，确保吊装过程中设备正常运行。

（2）吊装过程中，严禁超载使用吊装设备，吊装物重量不得超过吊装设备的额定负荷。

（3）吊装绳索、吊钩、吊环等吊装工具应选用合格产品，并定期检查、保养。

（4）吊装过程中，吊装物应保持平稳，避免发生倾斜、摇晃等情况。

（5）吊装过程中，严禁人员在吊装物下方作业或通行。

（6）吊装作业结束后，应对吊装设备、吊装工具进行检查，确保无损坏。

3. 桥架吊装作业现场安全措施（1）吊装区域应设置明显的警示标志，提醒人员注意安全。

（2）吊装区域应设置安全警戒线，禁止无关人员进入。

（3）吊装作业过程中，现场应有专人负责指挥，确保吊装作业安全进行。

（4）吊装作业过程中，现场应有专人负责监护，及时发现并处理安全隐患。

（5）吊装作业结束后，应对吊装区域进行检查，确保无安全隐患。

4. 桥架吊装作业应急处理措施（1）吊装作业过程中，如发现吊装设备、吊装工具等出现异常情况，应立即停止吊装作业，进行检查和处理。

（2）吊装作业过程中，如发生人员受伤、设备损坏等事故，应立即采取紧急措施，防止事故扩大，并及时上报相关部门。

五、交底要求1. 施工单位应将本交底内容纳入施工组织设计，并严格执行。

2. 施工人员应认真学习本交底内容，确保掌握桥架吊装作业的安全技术要求。

3. 施工单位应定期对施工人员进行安全教育培训，提高施工人员的安全意识。

桥架安装安全技术交底范本模板

一、工程名称：____________________二、建设单位：____________________三、监理单位：____________________四、施工单位：____________________五、交底部位：____________________六、交底日期：____________________七、交底人：____________________八、接收人：____________________九、交底内容：一、施工准备1. 施工人员应熟悉本工程桥架安装的相关规范、标准和施工图纸，了解桥架安装的基本原理和施工工艺。

2. 施工前，应对施工场地进行清理，确保施工环境安全、整洁。

3. 施工前，应对施工人员进行安全技术培训，提高施工人员的安全意识。

4. 施工材料、设备应按规范要求进行检验，确保材料、设备质量合格。

二、安全技术措施1. 施工人员必须佩戴安全帽、安全带等个人防护用品，进入施工现场。

2. 施工现场应设置明显的安全警示标志，确保施工区域安全。

3. 施工人员应遵守施工现场的消防规定，禁止吸烟、动火作业。

4. 施工过程中，严禁酒后作业、疲劳作业。

5. 施工现场应保持良好的通风、采光条件，防止中毒、窒息事故发生。

6. 电气设备操作人员应持证上岗，严格遵守电气操作规程。

三、施工工艺1. 桥架安装前，应检查桥架的规格、型号、尺寸是否符合设计要求，表面应无锈蚀、裂纹等缺陷。

2. 桥架安装时，应确保支架、托臂等固定牢固，横平竖直，各支架的同层横档在同一水平上，其高低偏差不应大于5mm。

3. 桥架固定于构筑物上时，要求固定牢固，横平竖直，支架间隔均匀，上、下层间距一致。

4. 桥架每段应有接地螺栓，连接应牢固、可靠，桥架接地应同接地网连接。

5. 电缆桥架安装，其规格型号必须符合设计要求。

桥架安装前支架托臂固定支点的预埋件必须按图纸设计走向、坐标做好预埋工作。

6. 桥架安装前必须严格检查，表面应无污染、无变型、无机械损伤、烤漆喷塑无脱落，接口等附件的几何尺寸要与主桥架相符。
