国标和化工法兰标准
国标GB法兰盘标准尺寸-国标法兰装置
国标GB法兰盘标准尺寸-国标法兰装置引言国标GB法兰盘标准尺寸-国标法兰装置文档旨在提供关于国标法兰盘标准尺寸及其在法兰装置中的应用的详细信息。
本文档将介绍标准法兰的定义、特点和分类，以及其尺寸规格和使用范围。
1. 标准法兰的定义标准法兰是指符合国家标准规定的法兰盘，其尺寸、材质和工艺符合统一的标准要求。
标准法兰通常用于管道连接系统中，可实现安全、可靠的连接。
2. 标准法兰的特点- 质量可靠：标准法兰经过严格的质量检验和测试，确保其性能稳定可靠。
- 易于安装：标准法兰采用统一的连接方式和尺寸规格，方便快捷的安装和拆卸。
- 多样性：标准法兰提供多种材质和尺寸规格选择，适用于不同工况和介质的管道连接。
3. 标准法兰的分类标准法兰根据其结构形式和用途可分为以下几类：- 对焊法兰：用于对焊连接的法兰盘，广泛应用于高压、高温工况下的管道系统。
- 螺纹法兰：用于螺纹连接的法兰盘，适用于低压、小口径的管道系统。
- 激光法兰：采用激光焊接工艺制造的法兰盘，具有焊缝密封性好、结构紧凑的特点。
- 承插焊法兰：用于承插焊连接的法兰盘，常用于焊接管道和法兰连接的过渡部分。
4. 标准法兰尺寸规格标准法兰的尺寸规格按照国家标准GB/T 9119.1-2000进行统一规定。
尺寸规格包括法兰盘外径、孔径、螺孔数量和螺孔直径等参数。
5. 标准法兰的使用范围标准法兰广泛应用于石油、化工、电力、冶金等行业的管道连接系统中。
其适用于各种介质（如水、气体、蒸汽、油品等）的运输、控制和处理。
结论通过本文档，我们了解了国标GB法兰盘标准尺寸及其在法兰装置中的重要性和应用。
标准法兰作为管道连接系统中的关键部件，具有质量可靠、易于安装和多样性的特点，在不同工况下均能提供安全、可靠的连接效果。
国标标准法兰尺寸对照表
国标标准法兰尺寸对照表国标法兰是一种常见的连接零件，广泛应用于管道、阀门、泵等设备的连接中。
国标法兰的尺寸对照表是工程设计和制造过程中必不可少的参考资料，能够帮助工程师和技术人员准确地选择和使用法兰。
本文将介绍国标法兰的尺寸对照表，包括其结构、尺寸参数和适用范围，以便读者更好地理解和应用国标法兰。
国标法兰的结构主要包括法兰盘、法兰垫、法兰螺栓和法兰螺母。
法兰盘是法兰的主体部分，通常由钢板冲压而成，其外形有圆形、方形和椭圆形等多种形式。
法兰垫一般由橡胶、铁皮和不锈钢等材料制成，用于填充法兰盘与连接管道或设备之间的间隙，起到密封作用。
法兰螺栓和法兰螺母用于连接法兰盘和法兰盘之间的螺孔，通常采用高强度碳素钢或合金钢制造，以确保连接的牢固和可靠。
根据国家标准，国标法兰的尺寸参数包括公称通径、法兰厚度、法兰外径、螺孔数量和螺孔直径等。
公称通径是法兰连接管道或设备的通径大小，通常以DN表示，其数值代表法兰内径的大小。
法兰厚度是法兰盘的厚度，其大小直接影响法兰的承载能力和使用寿命。
法兰外径是法兰盘的外径大小，通常与法兰盘的公称通径相关联。
螺孔数量和螺孔直径是法兰盘上用于连接螺栓和螺母的孔的数量和直径，其大小和布置方式也是国标法兰的重要参数之一。
国标法兰的适用范围非常广泛，包括石油化工、电力、冶金、造船、航空航天等领域。
在石油化工行业，国标法兰主要用于连接管道和设备，承受高温、高压和腐蚀介质的作用；在电力行业，国标法兰主要用于连接锅炉、换热器和除尘设备，承受高温、高压和振动的作用；在冶金行业，国标法兰主要用于连接高炉、转炉和连铸设备，承受高温、高压和冲击的作用；在造船行业，国标法兰主要用于连接船体结构和船舶设备，承受海水腐蚀和波浪冲击的作用；在航空航天行业，国标法兰主要用于连接飞机发动机和飞行器结构，承受高温、高压和空气动力的作用。
总之，国标法兰作为一种重要的连接零件，在工程设计和制造中具有不可替代的作用。
通过准确理解和应用国标法兰的尺寸对照表，可以更好地选择和使用法兰，确保管道、阀门、泵等设备的连接安全可靠，为工程建设和生产运行提供有力的保障。
法兰标准对照表
法兰标准对照表法兰类型代号国内外法兰互换相应标准密封面类型：全平面FF，突面RF，凹面FM，凸面M，榫面T，槽面G，螺纹TH，环连接面RJ 板式平焊PL 国标GB/T9119-2000、机械部标准JB81-94、化工部标准HGJ45-91、HG20593-97、HG5010-58突面HG5011-58榫槽、HG5012-58凹凸、电力部标准GD0506~0507、德标DIN2573、德标DIN2576 带颈平焊SO 国标GB/T9116-2000、化工部标准HGJ46~49-91（46RF，47MFM）、HG20594-97、美HG20616-97、石油部SH3406-96、美标ASME/ANSI B16.5 对焊WN 国标GB/T9115-2000、机械部标准JB/T82-94、化工部标准HGJ50~53-91（50RF,51MFM,53RJ)、HG5014~16-58(14RF,15TG,16MFM)、HG20595-97、电力部标准GD0508~0509、德标DIN2628~2638-1975、美HG20617-97、石油部SH3406-96 、美国标准ASME/ANSI B16.5 大直径对焊美标ASME B16.47 B系列=API605-81（HG20623）、ASME B16.47 A系列=MSS SP44 整体IF HG20596、美HG20618、JB/T79-94、GB/T9113-2000、德标DIN2543~2549-1977 承插SWHG20597、美HG20619、GB/T9117-2000、美国标准ASME/ANSI B16.5 螺纹Th HG20598、HG20620、GB/T9114-2000、美标ASME B16.5、JB/T2769-1992、德标DIN2566 压力容器JB/T4700～4707-2000 对焊松套PJ/SE 国标GB/T9120-2000、机械部标准JB84-94、化工部标准HG20599-97、美标ASME/ANSI B16.5 平焊松套PJ/RJ HG20600、JB/T83-94、GB/T9121-2000 法兰盖BL 国标GB/T9123-2000、机械部JB86-94、化工部HGJ61~65-91、HG20601-97 美HG20622-97 电力部标准GD0511~0517、美标ASME/ANSI B16.5 衬里法兰盖BL(S)HG20602 世界3种主要法兰：德标、美标、日标，3种各成一体，不能互换使用国际标准ISO 7005是美标与德标的合集,可参照HG20592~20635-97，国内另需注意接管尺寸（A管与B管）日标JIS B2220-2004 平焊、对焊、带颈平焊、法兰盖压力等级区别(我国国标已收编德标与美标，具体参考压力等级）德标0.25MPa、0.6MPa、1.0MPa、1.6MPa、2.5MPa、4.0MPa、6.4MPa、10.0MPa、16.0MPa、25.0MPa、32.0MPa、40.0MPa 美标150LB(2.0MPa)、300LB(5.0MPa)、400LB(6.8MPa)、600LB(11.0MPa)、900LB(15.0MPa)、1500LB(26.0MPa)、2500LB(42.0MPa) 日标5K、10K、16K、20K、30K。
法兰规格尺寸表
常用法兰规格尺寸表(国标、美标、日标)
法兰PL是板式平焊法兰
板式平焊法兰(PL)：
平焊法兰适用于公称压力不超过的钢管道连接.平焊法兰的密封面可以制成光滑式，凹凸式和榫槽式三种.光滑式平焊法兰的应用量最大.多用于介质条件比较缓和的情况下，如低压非净化压缩空气、低压循环水。
法兰分类：
1、按化工(HG)行业标准分：整体法兰(IF)、螺纹法兰(Th)、板式平焊法兰(PL)、带颈对焊法兰(WN)、带颈平焊法兰(SO)、承插焊法兰(SW)、对焊环松套法兰(PJ/SE)、平焊环松套法兰(PJ/RJ)、衬里法兰盖(BL(S))、法兰盖(BL)。
2、按石化(SH)行业标准分：螺纹法兰(PT)、对焊法兰(WN)、平焊法兰(SO)、承插焊法兰(SW)、松套法兰(LJ)、法兰盖(不表注)。
3、按机械(JB)行业标准分：整体法兰、对焊法兰、板式平焊法兰、对焊环板式松套法兰、平焊环板式松套法兰、翻边环板式松套法兰、法兰盖。
4、按国家(GB)标准分：整体法兰、螺纹法兰、对焊法兰、带颈平焊法兰、带颈承插焊法兰、对焊环带颈松套法兰、板式平焊法兰、对焊环板式松套法兰、平焊环板式松套法兰、翻边环板式松套法兰、法兰盖。
常用国际管法兰标准
法兰标准对照法兰外形及连接尺寸GB国标、JB机械部法兰HG化工部法兰美标ASME/ANSL RF法兰JIS（日标）1.0～2.5MPa4.0～16MPa1.0～4.0MPa Class150～Class1500 JIS10k～20k控制阀常用法兰JB机械部法兰美标ASME/ANSL RJ法兰日标德标Class150～Class2500 JIS JIP DIN法兰简述管法兰及其垫片、紧固件统称为法兰接头。
法兰接头是工程设计中使用极为普遍、涉及面非常广泛的一种零部件。
它是配管设计、管件阀门中必不可少的零件，而且也是设备、设备零部件(如人孔、视镜、液面计等)中必备的构件。
此外，其它专业如工业炉、热工、给排水、采暖通风、自控等，也经常使用法兰接头。
材质:锻钢、WCB碳钢、不锈钢、316L、316、304L、304、321、铬钼钢、铬钼钒钢、钼二钛、衬胶、衬氟材质。
品种:平焊法兰、带颈法兰、对焊法兰、环连接法兰、承插法兰、及盲板等。
执行标准有GB系列(国家标准)、JB系列(机械部)、HG系列(化工部)、ASME B16.5（美标）、BS4504（英标）、DIN（德标）、JIS（日标）国际管法兰标准体系：国际上管法兰标准主要有两个体系，即以德国DIN(包括原苏联)为代表的欧洲管法兰体系和以美国ANSI管法兰为代表的美洲管法兰体系。
除此之外，还有日本JIS管法兰，但在石油化工装置中一般仅用于公用工程，而且在国际上影响较小。
现将各国管法兰简介于下：1，以德国及原苏联为代表的欧洲体系管法兰2，美洲体系管法兰标准，以ANSI B16.5和ANSI B 16.47为代表3，英国和法国管法兰标准，两国各有两套管法兰标准综上所述，国际上通的管法兰标准可概括为两个不同的，且不能互换的管法兰体系：一个以德国为代表的欧洲管法兰体系；另一个是以美国为代表的美洲管法兰体系。
IOS7005-1是国际标准化组织于1992年颁布的一项标准，该标准实际上是把美国和德国两套系列的管法兰合并而成的管法兰标准。

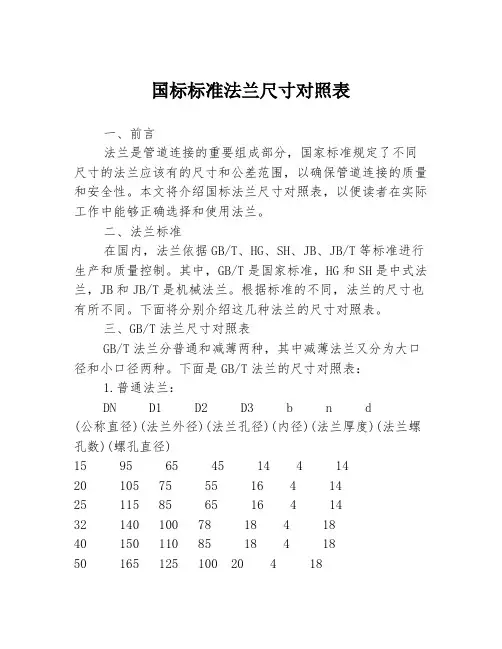

国标标准法兰尺寸对照表
国标标准法兰尺寸对照表一、前言法兰是管道连接的重要组成部分，国家标准规定了不同尺寸的法兰应该有的尺寸和公差范围，以确保管道连接的质量和安全性。
本文将介绍国标法兰尺寸对照表，以便读者在实际工作中能够正确选择和使用法兰。
二、法兰标准在国内，法兰依据GB/T、HG、SH、JB、JB/T等标准进行生产和质量控制。
其中，GB/T是国家标准，HG和SH是中式法兰，JB和JB/T是机械法兰。
根据标准的不同，法兰的尺寸也有所不同。
下面将分别介绍这几种法兰的尺寸对照表。
三、GB/T法兰尺寸对照表GB/T法兰分普通和减薄两种，其中减薄法兰又分为大口径和小口径两种。
下面是GB/T法兰的尺寸对照表：1.普通法兰：DN D1 D2 D3 b n d(公称直径)(法兰外径)(法兰孔径)(内径)(法兰厚度)(法兰螺孔数)(螺孔直径)15 95 65 45 14 4 1420 105 75 55 16 4 1425 115 85 65 16 4 1432 140 100 78 18 4 1840 150 110 85 18 4 1850 165 125 100 20 4 1865 185 145 120 22 4 18 80 200 160 135 22 8 18 100 220 180 155 24 8 18 125 250 210 185 26 8 18 150 285 240 210 28 8 23 200 340 295 265 30 12 23 250 405 350 320 34 12 25 300 460 400 375 36 12 25 350 520 460 435 40 16 25 400 580 515 485 42 16 30 500 715 620 590 48 20 30 600 840 725 700 56 20 36 700 910 795 810 60 24 36 800 1025 920 920 68 24 36900 1125 1015 1020 78 28 36 1000 1255 1125 1120 88 28 36 1200 1485 1340 1320 102 32 391400 1685 1560 1530 118 36 421600 1915 1760 1730 134 40 451800 2115 1970 1930 152 44 482000 2335 2180 2130 170 48 482200 2555 2390 2330 172 48 522400 2775 2600 2530 182 52 522600 2995 2810 2730 196 56 562800 3215 3020 2930 197 56 562.减薄法兰：a.大口径减薄法兰DN D1 D2 D3 b n d(公称直径) (法兰外径) (法兰孔径) (内径) (法兰厚度) (法兰螺孔数) (螺孔直径)300 400 372 345 25 20 23350 460 428 400 30 20 23400 515 482 450 32 20 25450 565 532 500 32 24 25500 620 585 550 34 24 25600 725 685 650 36 28 30700 840 800 780 40 28 30800 950 905 890 42 28 30900 1050 1005 990 46 32 301000 1170 1115 1090 5032 331200 1400 1330 1310 5636 361400 1620 1550 1530 6040 391600 1840 1770 1750 6444 421800 2060 1990 1970 6848 452000 2280 2210 2190 7252 482200 2500 2430 2410 7656 512400 2750 2630 2630 8060 54b.小口径减薄法兰DN D1 D2 D3b n d(公称直径) (法兰外径) (法兰孔径) (内径) (法兰厚度) (法兰螺孔数) (螺孔直径)15 95 65 4510 4 1420 105 75 55 10 4 1425 115 85 65 10 4 1432 140 100 78 10 4 1840 150 110 85 12 4 1850 165 125 100 144 1865 185 145 120 14 4 1880 200 160 135 16 8 18100 220 180 155 18 8 18125 250 210 185 208 18四、HG法兰尺寸对照表HG法兰是中式法兰之一，分为普通和减薄两种。
国内常用钢法兰标准 JB HG SH等
国内常用钢法兰标准(国标GB,机标JB,化工HG,石化SH等) 1、国标法兰GB/T 9112—2000 钢制管法兰类型与参数GB/T 9113.1—2000 平面、突面整体钢制管法兰GB/T 9113.2—2000 凹凸面整体钢制管法兰GB/T 9113.3—2000 榫槽面整体钢制管法兰GB/T 9113.4—2000 环连接面整体钢制管法兰GB/T 9114—2000 突面带颈螺纹钢制管法兰GB/T 9115.1—2000 平面、突面对焊钢制管法兰GB/T 9115.2—2000 凹凸面对焊钢制管法兰GB/T 9115.3—2000 榫槽面对焊钢制管法兰GB/T 9115.4—2000 环连接面对焊钢制管法兰GB/T 91l6.l一2000 平面、突面带颈平焊钢制管法兰GB/T 9116.2—2000 凹凸面带颈平焊钢制管法兰GB/T 9116.3—2000 榫槽面带颈平焊钢制管法兰GB/T 9116.4—2000 环连接面带颈平焊钢制管法兰GB/T 9117.1—2000 突面带颈承插焊钢制管法兰GB/T 9117.2—2000 凹凸面带颈承插焊钢制管法兰GB/T 9117.3—2000 榫槽面带颈承插焊钢制管法兰GB/T 9117.4—2000 环连接面带颈承插焊钢制管法兰GB/T 9118.1—2000 突面对焊环带颈松套钢制管法兰GB/T 9118.2—2000 环连接面对焊环带颈松套钢制管法兰GB/T 9119—2000 平面、突面板式平焊钢制管法兰GB/T 9120.1—2000 突面对焊环板式松套钢制管法兰GB/T 9120.2—2000 凹凸面对焊环板式松套钢制管法兰GB/T 9120.3—2000 榫槽面对焊环板式松套钢制管法兰GB/T 9121.1—2000 突面平焊环板式松套钢制管法兰GB/T 9121.2—2000 凹凸面平焊环板式松套钢制管法兰GB/T 9121.3—2000 榫槽面平焊环板式松套钢制管法兰GB/T 9122—2000 翻边环板式松套钢制管法兰GB/T 9123.1—2000 平面、突面钢制管法兰盖GB/T 9123.2—2000 凹凸面钢制管法兰盖GB/T 9123.3—2000 榫槽面钢制管法兰盖GB/T 9123.4—2000 环连接面钢制管法兰盖GB/T 9124—2000 钢制管法兰 技术条件船用法兰CB/T4194-2011 船用法兰 类型CB/T4196-2011 船用法兰 连接尺寸和密封面GB/T 2501-89/2010 船用法兰连接尺寸和密封面GB/T 2506-2005 船用搭焊钢法兰GB/T11693-89/94/08 船用法兰焊接单面座板GB/T11694-89/94 船用法兰焊接双面座板CB/T3766-96 船舶行业-排气管钢法兰及垫片GB/T4450-95 船用盲板钢法兰GB10745-89 船用法兰类型(四进位)GB10746-89 船用对焊钢法兰(四进位)GB10747-89 船用对焊钢环松套钢法兰(四进位)GB10748-89 船用对焊铜环松套钢法兰(四进位)GB10749-89 船用铜管折边松套钢法兰(四进位)GB10750-89 船用扁圆形铸铁和铸钢法兰(四进位) GB10751-89 船用扁圆形焊接钢法兰(四进位)外贸CBM1012-81 船用搭焊钢法兰 JIS B2221-1976外贸CBM1013-81 船用搭焊钢法兰 JIS B2222-1976外贸CBM1014-81 船用搭焊钢法兰 JIS B2223-1976外贸CBM1015-81 船用搭焊钢法兰 JIS B2224-1976外贸CBM1016-81 船用搭焊钢法兰 JIS B2225-1976外贸CBM1017-81 船用对焊钢法兰 JIS B2233-1976外贸CBM1018-81 船用对焊钢法兰 JIS B2216-1976外贸CBM1019-81 船用对焊钢法兰 JIS B2217-1976 GB568~569-65、GB573~582-65、2、机械部法兰JB/T 74—1994 管路法兰 技术条件JB/T 75—1994 管路法兰 类型JB/T 79.1—1994 凸面整体铸钢管法兰JB/T 79.2—1994 凹凸面整体铸钢管法兰JB/T 79.3—1994 榫槽面整体铸钢管法兰JB/T 79.4—1994 环连接面整体铸钢管法兰JB/T 81—1994 凸面板式平焊钢制管法兰JB/T 82.1—1994 凸面对焊钢制管法兰JB/T 82.2—1994 凹凸面对焊钢制管法兰JB/T 82.3—1994 榫槽面对焊钢制管法兰JB/T 82.4—1994 环连接面对焊钢制管法兰JB/T 83—1994 平焊环板式松套钢制管法兰JB/T 84—1994 凹凸面对焊环板式松套钢制管法兰JB/T 85—1994 翻边板式松套钢制管法兰JB/T 86.1—1994 凸面钢制管法兰盖JB/T 86.2—1994 凹凸面钢制管法兰盖JB/T 81—1959 钢制平焊法兰JB4700-2000 压力容器法兰分类与技术条件JB4701-2000 甲型平焊法兰.JB4702-2000 乙型平焊法兰.JB4703-2000 长颈对焊法兰压力容器法兰3、化工部法兰HG 20592—1997 钢制管法兰型式、参数(欧洲体系) HG 20593—1997 板式平焊钢制管法兰(欧洲体系) HG 20594—1997 带颈平焊钢制管法兰(欧洲体系) HG 20595—1997 带颈对焊钢制管法兰(欧洲体系) HG 20596—1997 整体钢制管法兰(欧洲体系)HG 20597—1997 承插焊钢制管法兰(欧洲体系)HG 20598—1997 螺纹钢制管法兰(欧洲体系)HG 20599—1997 对焊环松套钢制管法兰(欧洲体系) HG 20600—1997 平焊环松套钢制管法兰(欧洲体系)HG 20601—1997 钢制管法兰盖(欧洲体系)HG 20602一1997 不锈钢衬里法兰盖(欧洲体系)HG 20603—1997 钢制管法兰技术条件(欧洲体系)HG 20604—1997 钢制管法兰压力-温度等级(欧洲体系)HG 20605—1997 钢制管法兰焊接接头和坡口尺寸(欧洲体系)HG 20615—1997 钢制管法兰型式、参数(美洲体系)HG 20616—1997 带颈平焊钢制管法兰(美洲体系)HG 20617—1997 带颈对焊钢制管法兰(美洲体系)HG 20618—1997 整体钢制管法兰(美洲体系)HG 20619—1997 承插焊钢制管法兰(美洲体系)HG 20620—1997 螺纹钢制管法兰(美洲体系)HG 20621—1997 对焊环松套钢制管法兰(美洲体系)HG 20622—1997 钢制管法兰盖(美洲体系)HG 20623—1997 大直径钢制管法兰(美洲体系)HG 20624—1997 钢制管法兰技术条件(美洲体系)HG 20625—1997 钢制管法兰压力-温度等级(美洲体系)HG 20626—1997 钢制管法兰焊接接头和坡口尺寸(美洲体系)HG 20592—2009 钢制管法兰(欧洲体系) 代替 HG 20592~20605—1997HG 20615—2009 钢制管法兰(美洲体系) 代替 HG 20615~20622—1997和HG 20624~20626—1997HG 20623—2009 大直径钢制管法兰(美洲体系) 代替 HG 20623—1997HG 5008—1958 钢制螺纹法兰HG 5010—1958 突面平焊法兰HG 5011—1958 榫槽面平焊法兰HG 5012—1958 凹凸面平焊法兰HG 5013—1958 平焊法兰用于英制水煤气管HG 5014—1958 突面对焊法兰HG 5015—1958 榫槽面对焊法兰HG 5016—1958 凹凸面对焊法兰HG 5019—1958 耐酸钢平焊法兰HG 5022—1958 焊环活动法兰HG 5028—1958 平面法兰盖HG 5028—1958 凹凸面法兰盖HG 5028—1958 榫槽面法兰盖HG 20527—1992 不锈钢突面对焊环钢制管法兰HG 20528—1992 衬里钢管用承插环松套钢制管法兰HG 20529—1992 不锈钢衬里法兰盖HG 20530—1992 钢制管法兰用焊唇密封环HGJ 44~76-1991 钢制管法兰HG 21547—1993 管道用钢制插板、垫环、8字盲板4、石化部法兰SH 3406—1996 石油化工钢制管法兰。
法兰的多个体系和标准
法兰有许多个体系和标准：国内常用：国标法兰（GB）、机械部法兰（JB）、化工部法兰（HG）、中石化行业标准（SH）；国外常用：ANSI B16.5/ASME B16.5，JIS （日本标准）DIN（德国标准）。
机械部法兰分管法兰和容器法兰（94版和2000版）；化工部法兰（HG）分欧洲体系和美洲体系，其中美洲体系的法兰等同于中石化标准（SH3406-96）和ANSI/ASME B16.5，欧洲体系等同于国标法兰（GB）、机械部管法兰（94版）、日本JIS法兰和德标DIN 法兰，但应注意其钢管的所属系列和法兰厚度；中石化标准（SH）和美国的ANSI/ASME B16.5标准较为接近，但大口径法兰（口径超过24英寸）美标分A、B两个系列，石化标准（SH）和化工部标准（HG）中的美洲体系也有，但其口径等同于美标大口径法兰的B系列。
以上是法兰各标准之间的粗略的对应关系，供参考，也请你自己核对！至于法兰之间的单位的换算方式，我不知道你是不是需要这些：压力等级：CLASS（LB）PN（MPa）150 2.0300 5.0600 11.0900 15.01500 26.02500 42.0公称通径：NPS（in）DN1/2 153/4 201 251-1/4 321-1/2 402 502-1/2 653 804 1005 1256 1508 20010 25012 30014 35016 40018 45020 50022 55024 60026 65028 70030 75032 80034 85036 90038 95040 100042 105044 110046 115048 120050 125052 130054 135056 140058 145060 1500楼主，你不会是想开法兰锻造厂吧？这些在标准书上都有啊？。
国内外法兰互换相应标准
0.25MPa、0.6MPa、1.0MPa、1.6MPa、2.5MPa、4.0MPa、6.4MPa、10.0MPa、 16.0MPa、25.0MPa、32.0MPa、40.0MPa
150LB(2.0MPa)、300LB(5.0MPa)、400LB(6.8MPa)、600LB(11.0MPa)、 900LB(15.0MPa)、1500LB(26.0MPa)、2500LB(42.0MPa) 5K、10K、16K、20K、30K
法兰类型 代号
国内外法兰互换相应标准
密封面类型：全平面FF，突面RF，凹面FM，凸面M，榫面T，槽面G，螺纹TH，环连接面RJ
板式平焊
国标GB/T9119-2000、机械部标准JB81-94、化工部标准HGJ45-91、HG20593-97、HG5010-58突面 PL
HG5011-58榫槽、HG5012-58凹凸、电力部标准GD0506~0507、德标DIN2573、德标DIN2576
电力部标准GD0511~0517、美标ASME/ANSI B16.5
衬里法兰盖 BL(S) HG20602
国际标准 日标
德标 美标 日标
世界3种主要法兰：德标、美标、日标，3种各成一体，不能互换使用
ISO 7005是美标与德标的合集,可参照HG20592~20635-97，国内另需注意接管尺寸（A管与B管） JIS B2220-2004 平焊、对焊、带颈平焊、法兰盖
整体
IF HG20596、美HG20618、JB/T79-94、GB/T9113-2000、德标DIN2543~2549-1977
承插
SW HG20597、美HG20619、GB/T9117-2000、美国标准ASME/ANSI B16.5
法兰标准对照表
板式平焊
PL HG5011-58榫槽、HG5012-58凹凸、电力部标准GD0506~0507、德标DIN2573、德标DIN2576 国标GB/T9116-2000、化工部标准HGJ46~49-91（46RF，47MFM）、HG20594-97、
0.25MPa、0.6MPa、1.0MPa、1.6MPa、2.5MPa、4.0MPa、6.4MPa、10.0MPa、 德标 16.0MPa、25.0MPa、32.0MPa、40.0MPa 150LB(2.0MPa)、300LB(5.0MPa)、400LB(6.8MPa)、600LB(11.0MPa)、 美标 900LB(15.0MPa)、1500LB(26.0MPa)、2500LB(42.0MPa) 日标 5K、10K、16K、20K、30K
衬里法兰盖 BL(S) HG20602
世界3种主要法兰：德标、美标、日标，3种各成一体，不能互换使用
国际标准 日标 ISO 7005是美标与德标的合集,可参照HG20592~20635-97，国内另需注意接管尺寸（A管与B管） JIS B2220-2004 平焊、对焊、带颈平焊、法兰盖
压力等级区别(我国国标已收编德标与美标，具体参考压力等级）
带颈平焊
SO 美HG20616-97、石油部SH3406-96、美标ASME/ANSI B16.5 国标GB/T9115-2000、机械部标准JB/T82-94、化工部标准HGJ50~53-91（50RF,51MFM,53RJ)、
对焊 WN
常用国际管法兰标准的几个体系及我国管法兰标准
常用国际管法兰标准的几个体系及我国管法兰标准法兰(flange) 又叫法兰盘或突缘。
使管子与管子相互连接的零件，连接于管端。
法兰上有孔眼，螺栓使两法兰紧连。
法兰间用衬垫密封。
法兰管件(flanged pipe fittings)指带有法兰(突缘或接盘)的管件。
它可由浇铸而成(图暂缺)，也可由螺纹连接或焊接构成。
法兰联接(flange，joint)由一对法兰、一个垫片及若干个螺栓螺母组成。
垫片放在两法兰密封面之间，拧紧螺母后，垫片表面上的比压达到一定数值后产生变形，并填满密封面上凹凸不平处，使联接严密不漏。
法兰联接是一种可拆联接。
按所联接的部件可分为容器法兰及管法兰。
按结构型式分，有整体法兰、活套法兰和螺纹法兰。
常见的整体法兰有平焊法兰及对焊法兰。
平焊法兰的刚性较差，适用于压力p≤4MPa的场合；对焊法兰又称高颈法兰，刚性较大，适用于压力温度较高的场合。
法兰密封面的型式有三种：平面型密封面，适用于压力不高、介质无毒的场合；凹凸密封面，适用于压力稍高的场合；榫槽密封面，适用于易燃、易爆、有毒介质及压力较高的场合。
垫片是一种能产生塑性变形、并具有一定强度的材料制成的圆环。
大多数垫片是从非金属板裁下来的，或由专业工厂按规定尺寸制作，其材料为石棉橡胶板、石棉板、聚乙烯板等；也有用薄金属板(白铁皮、不锈钢)将石棉等非金属材料包裹起来制成的金属包垫片；还有一种用薄钢带与石棉带一起绕制而成的缠绕式垫片。
普通橡胶垫片适用于温度低于120℃的场合；石棉橡胶垫片适用于对水蒸气温度低于450℃，对油类温度低于3 50℃，压力低于5MPa的场合，对于一般的腐蚀性介质，最常用的是耐酸石棉板。
在高压设备及管道中，采用铜、铝、10号钢、不锈钢制成的透镜型或其他形状的金属垫片。
高压垫片与密封面的接触宽度非常窄(线接触)，密封面与垫片的加工光洁度较高。
法兰分螺纹连接（丝接）法兰和焊接法兰。
低压小直径有丝接法兰，高压和低压大直径都是使用焊接法兰，不同压力的法兰盘的厚度和连接螺栓直径和数量是不同的。
国内常用钢法兰标准(国标GB,机标JB,化工HG,石化SH等)
国内常用钢法兰标准(国标GB,机标JB,化工HG,石化SH等) 1、国标法兰GB/T 9112—2000 钢制管法兰类型与参数GB/T 9113.1—2000 平面、突面整体钢制管法兰GB/T 9113.2—2000 凹凸面整体钢制管法兰GB/T 9113.3—2000 榫槽面整体钢制管法兰GB/T 9113.4—2000 环连接面整体钢制管法兰GB/T 9114—2000 突面带颈螺纹钢制管法兰GB/T 9115.1—2000 平面、突面对焊钢制管法兰GB/T 9115.2—2000 凹凸面对焊钢制管法兰GB/T 9115.3—2000 榫槽面对焊钢制管法兰GB/T 9115.4—2000 环连接面对焊钢制管法兰GB/T 91l6.l一2000 平面、突面带颈平焊钢制管法兰GB/T 9116.2—2000 凹凸面带颈平焊钢制管法兰GB/T 9116.3—2000 榫槽面带颈平焊钢制管法兰GB/T 9116.4—2000 环连接面带颈平焊钢制管法兰GB/T 9117.1—2000 突面带颈承插焊钢制管法兰GB/T 9117.2—2000 凹凸面带颈承插焊钢制管法兰GB/T 9117.3—2000 榫槽面带颈承插焊钢制管法兰GB/T 9117.4—2000 环连接面带颈承插焊钢制管法兰GB/T 9118.1—2000 突面对焊环带颈松套钢制管法兰GB/T 9118.2—2000 环连接面对焊环带颈松套钢制管法兰GB/T 9119—2000 平面、突面板式平焊钢制管法兰GB/T 9120.1—2000 突面对焊环板式松套钢制管法兰GB/T 9120.2—2000 凹凸面对焊环板式松套钢制管法兰GB/T 9120.3—2000 榫槽面对焊环板式松套钢制管法兰GB/T 9121.1—2000 突面平焊环板式松套钢制管法兰GB/T 9121.2—2000 凹凸面平焊环板式松套钢制管法兰GB/T 9121.3—2000 榫槽面平焊环板式松套钢制管法兰GB/T 9122—2000 翻边环板式松套钢制管法兰GB/T 9123.1—2000 平面、突面钢制管法兰盖GB/T 9123.2—2000 凹凸面钢制管法兰盖GB/T 9123.3—2000 榫槽面钢制管法兰盖GB/T 9123.4—2000 环连接面钢制管法兰盖GB/T 9124—2000 钢制管法兰 技术条件船用法兰CB/T4194-2011 船用法兰 类型CB/T4196-2011 船用法兰 连接尺寸和密封面GB/T 2501-89/2010 船用法兰连接尺寸和密封面GB/T 2506-2005 船用搭焊钢法兰GB/T11693-89/94/08 船用法兰焊接单面座板GB/T11694-89/94 船用法兰焊接双面座板CB/T3766-96 船舶行业-排气管钢法兰及垫片GB/T4450-95 船用盲板钢法兰GB10745-89 船用法兰类型(四进位)GB10746-89 船用对焊钢法兰(四进位)GB10747-89 船用对焊钢环松套钢法兰(四进位)GB10748-89 船用对焊铜环松套钢法兰(四进位)GB10749-89 船用铜管折边松套钢法兰(四进位)GB10750-89 船用扁圆形铸铁和铸钢法兰(四进位) GB10751-89 船用扁圆形焊接钢法兰(四进位)外贸CBM1012-81 船用搭焊钢法兰 JIS B2221-1976外贸CBM1013-81 船用搭焊钢法兰 JIS B2222-1976外贸CBM1014-81 船用搭焊钢法兰 JIS B2223-1976外贸CBM1015-81 船用搭焊钢法兰 JIS B2224-1976外贸CBM1016-81 船用搭焊钢法兰 JIS B2225-1976外贸CBM1017-81 船用对焊钢法兰 JIS B2233-1976外贸CBM1018-81 船用对焊钢法兰 JIS B2216-1976外贸CBM1019-81 船用对焊钢法兰 JIS B2217-1976 GB568~569-65、GB573~582-65、2、机械部法兰JB/T 74—1994 管路法兰 技术条件JB/T 75—1994 管路法兰 类型JB/T 79.1—1994 凸面整体铸钢管法兰JB/T 79.2—1994 凹凸面整体铸钢管法兰JB/T 79.3—1994 榫槽面整体铸钢管法兰JB/T 79.4—1994 环连接面整体铸钢管法兰JB/T 81—1994 凸面板式平焊钢制管法兰JB/T 82.1—1994 凸面对焊钢制管法兰JB/T 82.2—1994 凹凸面对焊钢制管法兰JB/T 82.3—1994 榫槽面对焊钢制管法兰JB/T 82.4—1994 环连接面对焊钢制管法兰JB/T 83—1994 平焊环板式松套钢制管法兰JB/T 84—1994 凹凸面对焊环板式松套钢制管法兰JB/T 85—1994 翻边板式松套钢制管法兰JB/T 86.1—1994 凸面钢制管法兰盖JB/T 86.2—1994 凹凸面钢制管法兰盖JB/T 81—1959 钢制平焊法兰JB4700-2000 压力容器法兰分类与技术条件JB4701-2000 甲型平焊法兰.JB4702-2000 乙型平焊法兰.JB4703-2000 长颈对焊法兰压力容器法兰3、化工部法兰HG 20592—1997 钢制管法兰型式、参数(欧洲体系) HG 20593—1997 板式平焊钢制管法兰(欧洲体系) HG 20594—1997 带颈平焊钢制管法兰(欧洲体系) HG 20595—1997 带颈对焊钢制管法兰(欧洲体系) HG 20596—1997 整体钢制管法兰(欧洲体系)HG 20597—1997 承插焊钢制管法兰(欧洲体系)HG 20598—1997 螺纹钢制管法兰(欧洲体系)HG 20599—1997 对焊环松套钢制管法兰(欧洲体系) HG 20600—1997 平焊环松套钢制管法兰(欧洲体系)HG 20601—1997 钢制管法兰盖(欧洲体系)HG 20602一1997 不锈钢衬里法兰盖(欧洲体系)HG 20603—1997 钢制管法兰技术条件(欧洲体系)HG 20604—1997 钢制管法兰压力-温度等级(欧洲体系)HG 20605—1997 钢制管法兰焊接接头和坡口尺寸(欧洲体系)HG 20615—1997 钢制管法兰型式、参数(美洲体系)HG 20616—1997 带颈平焊钢制管法兰(美洲体系)HG 20617—1997 带颈对焊钢制管法兰(美洲体系)HG 20618—1997 整体钢制管法兰(美洲体系)HG 20619—1997 承插焊钢制管法兰(美洲体系)HG 20620—1997 螺纹钢制管法兰(美洲体系)HG 20621—1997 对焊环松套钢制管法兰(美洲体系)HG 20622—1997 钢制管法兰盖(美洲体系)HG 20623—1997 大直径钢制管法兰(美洲体系)HG 20624—1997 钢制管法兰技术条件(美洲体系)HG 20625—1997 钢制管法兰压力-温度等级(美洲体系)HG 20626—1997 钢制管法兰焊接接头和坡口尺寸(美洲体系)HG 20592—2009 钢制管法兰(欧洲体系) 代替 HG 20592~20605—1997HG 20615—2009 钢制管法兰(美洲体系) 代替 HG 20615~20622—1997和HG 20624~20626—1997HG 20623—2009 大直径钢制管法兰(美洲体系) 代替 HG 20623—1997HG 5008—1958 钢制螺纹法兰HG 5010—1958 突面平焊法兰HG 5011—1958 榫槽面平焊法兰HG 5012—1958 凹凸面平焊法兰HG 5013—1958 平焊法兰用于英制水煤气管HG 5014—1958 突面对焊法兰HG 5015—1958 榫槽面对焊法兰HG 5016—1958 凹凸面对焊法兰HG 5019—1958 耐酸钢平焊法兰HG 5022—1958 焊环活动法兰HG 5028—1958 平面法兰盖HG 5028—1958 凹凸面法兰盖HG 5028—1958 榫槽面法兰盖HG 20527—1992 不锈钢突面对焊环钢制管法兰HG 20528—1992 衬里钢管用承插环松套钢制管法兰HG 20529—1992 不锈钢衬里法兰盖HG 20530—1992 钢制管法兰用焊唇密封环HGJ 44~76-1991 钢制管法兰HG 21547—1993 管道用钢制插板、垫环、8字盲板4、石化部法兰SH 3406—1996 石油化工钢制管法兰。
化工部法兰标准
化工部法兰标准
化工部法兰标准是在化工设备、管道连接中应用的一套规范，旨在确保设备和管道的连接安全、密封可靠。
这些标准涵盖了法兰的类型、尺寸、材料、连接方式等方面，以满足化工行业对设备连接质量的要求。
以下是一般情况下化工部法兰标准可能包括的主要内容：
1.法兰类型：化工部法兰标准通常会明确定义各种类型的法兰，例如焊接法
兰、对夹法兰、螺纹法兰等。
每种类型法兰都有其适用的场景和连接方式。
2.法兰尺寸：标准将规定法兰的标准尺寸范围，包括公称直径、法兰厚度、螺
孔直径等。
这有助于确保各种设备和管道在连接时具有相互兼容性。
3.法兰材料：标准将规定法兰所使用的材料标准，以确保其在化学性质、耐腐
蚀性等方面符合化工设备的工作环境要求。
常见的法兰材料包括碳钢、不锈钢、合金钢等。
4.法兰连接方式：化工部法兰标准会明确规定法兰的连接方式，如螺栓连接、
对夹连接等，以确保连接牢固、密封可靠。
5.法兰的面数和密封形式：标准会规定法兰的面数，即法兰连接时两相连接
的表面数目。
此外，也会详细说明法兰的密封形式，如平面密封、榫槽密封等。
6.法兰的压力等级：标准通常会定义不同压力等级的法兰，以适应不同工作
条件下设备和管道的使用要求。
这些标准旨在规范化工设备的连接，确保其在工作中具有安全性、可靠性，并促进设备的互换性。
根据特定的项目和使用情境，可以选择适用的法兰标准以确保设备和管道连接的质量和可靠性。
法兰 标准
法兰是常见的辅助配件之一，不同材质和型号的法兰也具有不同的国际标准体系。
本文针对法兰的细节进行了相关定量说明，力图帮助有购置需求但无法决定合适的法兰型号的用户进行靠谱的筛选，避免不必要的麻烦。
一、国标法兰标准国标法兰，指法兰的材质和做工上都符合国家规定标准。
国标法兰英文(National standardflange)是指按中华人民共和国国家标准《GB/T 9112~9124-2010钢制管法兰》的规定生产的法兰片。
GB系列(GB/T9119-2010国家标准)JB系列(机械部)HG系列(HG20592化工部标准)ASME B16.5(美标)BS4504(英标)DIN(德标)JIS(日标)二、国际标准体系国际上管法兰标准主要有两个体系，即以德国DIN(包括原苏联)为代表的欧洲管法兰体系和以美国ANSI管法兰为代表的美洲管法兰体系。
除此之外，还有日本JIS管法兰，但在石油化工装置中一般仅用于公用工程，而且在国际上影响较小。
现将各国管法兰简介于下：以德国及原苏联为代表的欧洲体系管法兰。
美洲体系管法兰标准，以ANSI B16.5和ANSI B 16.47为代表。
英国和法国管法兰标准，两国各有两套管法兰标准。
综上所述，国际上通的管法兰标准可概括为两个不同的，且不能互换的管法兰体系：一个以德国为代表的欧洲管法兰体系;另一个是以美国为代表的美洲管法兰体系。
IOS7005-1是国际标准化组织于1992年颁布的一项标准，该标准实际上是把美国和德国两套系列的管法兰合并而成的管法兰标准。
两个体系的管法兰连接尺寸安全不同，无法互配。
两个体系的管法兰以压力等级来区分最为合适，即欧洲体系为0.25、0.6、1.0、1.6、2.5、4.0、6.3、10.0、16.0、25.0、32.0、40.0MPa，美洲体系为1.0、2.0、5.0、11.0、15.0、26.0、42.0MPa。
三、生产标准国标：GB/T9112-2000(GB9113·1-2000～GB9123?4-2000)化工部标准：HG5010-52～HG5028-58、HGJ44-91～HGJ65-91、HG20592-2009系列、HG20615-2009系列机械部标准：JB81-59～JB86-59、JB/T79-94～JB/T86-94、JB/T74-1994压力容器标准：JB1157-82～JB1160-82、JB4700-2000～JB4707-2000 B16.47A/B B16.39 B16.前文介绍了关于法兰的相关标准，包括国家标准体系和一些细节方面的定量说明文字。
国标法兰的分类
国标法兰的分类
国标法兰（GB法兰）有多种分类方式，以下是按照不同标准的分类：
1. 按化工行业标准分：
整体法兰（IF）
螺纹法兰（Th）
板式平焊法兰（PL）
带颈对焊法兰（WN）
带颈平焊法兰（SO）
承插焊法兰（SW）
对焊环松套法兰（PJ/SE）
平焊环松套法兰（PJ/RJ）
衬里法兰盖（BL(S)）
法兰盖（BL）
2. 按石化行业标准分：
螺纹法兰（PT）
对焊法兰（WN）
平焊法兰（SO）
承插焊法兰（SW）
松套法兰（LJ）
法兰盖（不表注）
3. 按机械行业标准分：整体法兰
对焊法兰
板式平焊法兰
对焊环板式松套法兰
平焊环板式松套法兰
翻边环板式松套法兰
法兰盖
4. 按国家（GB）标准分：整体法兰
螺纹法兰
对焊法兰
带颈平焊法兰
带颈承插焊法兰
对焊环带颈松套法兰
板式平焊法兰
对焊环板式松套法兰
平焊环板式松套法兰
翻边环板式松套法兰
法兰盖
这些分类涵盖了各种类型的国标法兰，每种类型都有其特定的用途和特点。
例如，板式平焊法兰制造简单、成本低，但刚性较差，因此不得用于有供需、易燃、易爆和较高真空度要求的化工工艺配管系统和高度、极度危害的场合。
en10921法兰对应国标
en10921法兰对应国标摘要：1.法兰的概述2.法兰的国标分类3.en10921 法兰的特点4.en10921 法兰的应用领域5.结论正文：1.法兰的概述法兰是管道连接件的一种，主要用于连接管道、阀门、泵等设备，使它们成为一个整体，起到密封作用。
法兰通常由两个主要部分组成：法兰盘和法兰盖。
根据连接方式的不同，法兰可分为平焊法兰、对焊法兰、承插焊法兰等。
2.法兰的国标分类根据我国GB/T标准，法兰主要分为以下几个系列：PN系列、Class系列、DN系列等。
其中，PN系列包括PN0.25、PN0.6、PN1.0、PN1.6、PN2.5、PN4.0、PN6.4等；Class系列包括Class 150、Class 300、Class 600 等；DN 系列则是根据法兰的通径进行分类，如DN10、DN25、DN50 等。
3.en10921 法兰的特点en10921 是欧洲标准中关于法兰的一个系列标准，主要针对的是压力容器、阀门、泵等设备用法兰。
en10921 法兰具有以下特点：（1）采用统一的标准体系，便于国际间的交流与合作；（2）法兰材料多样化，可根据实际工况选择合适的材料；（3）法兰连接方式多样，包括螺纹连接、焊接连接等；（4）具有较高的密封性能和强度；（5）生产工艺成熟，质量稳定。
4.en10921 法兰的应用领域en10921 法兰广泛应用于石油、化工、天然气、电力、船舶、制药等行业。
由于其优良的性能和质量，en10921 法兰在全球范围内得到了广泛的认可和应用。
5.结论总的来说，法兰作为管道连接件的一种，在众多行业中发挥着重要作用。
en10921 法兰作为欧洲标准下的一个优质产品，具有较高的性能和质量，得到了全球用户的认可。
最新化工部法兰标准
最新化工部法兰标准发布日期：[07-09-25 10:16:26]GB/T9113~GB9124—2000 法兰标准GB/T9113.1~GB/T9113.26—1988 整体钢制管法兰（1.6~42.0Mpa）GB/T9113.1~.2 整体钢制管法兰（平面）（1.6~2.0Mpa）GB/T9113.3~.8 整体钢制管法兰（凸面）（1.6;2.5;4.0;2.0;5.0;10.0Mpa）GB/T9113.9~.15 整体钢制管法兰（凹凸面）（1.6;2.5;4.0;5.0;10.0;15.0;25.0;Mpa）GB/T9113.16~.20 整体钢制管法兰（榫槽面）（1.6;2.5;4.05.0;10.0Mpa）GB/T9113.21~.26 整体钢制管法兰（环连接）（2.0;5.0;10.0;15.0;25.0;42.0Mpa）GB/T9115.1~.36―1988平面对焊钢制管法兰（0.25~42.0）MpaGB/T9115.1~.5 （平面）对焊钢制管法兰（0.25;0.6;1.0;1.6;2.0;Mpa）GB/T9115.6~.16 （凸面）对焊钢制管法兰（0.25;0.6;1.0;1.6;2.5;4.0;2.0;5.0;10.0;15.0;25.0;Mpa）GB/T9115.17~.23 （凹凸面）对焊钢制管法兰（1.6;2.5;4.0;5.0;10.0;15.0;25.0;Mpa）GB/T9115.24~30 （榫槽面）对焊钢制管法兰（1.6;2.5;4.0;5.0;10.0;15.0;25.0;Mpa）GB/T9115.31~.36 （环连接）对焊钢制管法兰（2.0;5.0;10.0;15.0;25.0;42.0Mpa）GB/T13402—1992 大口径碳钢管法兰JB/T79.1~.4—1994 整体铸钢管法兰（1.6~20Mpa,含6.4）;（代JB79－59）JB/T79.1 凸面整体铸钢管法兰JB/T79.2 凹凸面整体铸钢管法兰JB/T79.3 榫槽面整体铸钢管法兰JB/T79.4 环连接面整体铸钢管法兰JB/T82.1~JB/T82.4—1994 对焊钢制管法兰;（代JB82－59）JB/T82.1 凸面对焊钢制管法兰JB/T82.2 凹凸面对焊钢制管法兰JB/T82.3 榫槽面对焊钢制管法兰JB/T82.4 环连接面对焊钢制管法兰JB77—1959 法兰密封面型式JB78—1959 铸铁法兰JB79—1959 铸钢法兰JB80—1959 铸铁螺纹法兰JB82—1959 对焊钢法兰HGJ44~HGJ68—1999 钢制法兰（化工部工程建设技术规范）HG20592~HG20605—1997 钢制法兰（化工部标准;欧洲体系）HG20613~HG20623—1997 钢制法兰（化工部标准;欧洲体系）SH3406—1996 石化企业管道法兰ANSI B16.5—1996 管法兰和法兰配件ANSI B16.25—1992 对焊连接端MSS SP44—1991 钢制管道法兰API 605—1998 大口径碳钢法兰我国钢制管法兰国家标准体系GB1）公称压力：0.25Mpa~42.0Mpaa、系列1：PN1.0, PN1.6, PN2.0, PN5.0, PN10.0, PN15.0, PN25.0, PN42（主系列）b、系列2：PN0.25, PN0.6, PN2.5, PN4.0其中PN0.25，PN0.6，PN1.0，PN1.6，PN2.5，PN4.0共6个等级的法兰尺寸系属于以德国法兰为代表的欧洲法兰体系，其余为美国法兰为代表的美洲法兰体系。
法兰标准(国标系列)
法兰的公称压力PN包括0.25MPa(2.5bar)、0.6MPa(6bar)、1.0MPa(10bar)、1.6MPa(16bar)、2.5MPa(25bar)五个等级。
表1公称通径(DN)、钢管外径和对应的英制规格(NPS)
公称通径
钢管外径
DN
（mm）
NPS
（in）
Ⅰ
（mm）
Ⅱ
（mm）
如果用户声明或明确要求采用机械标准系列的钢制管法兰，有关部门则执行Q/OMHJ003.3—2004《钢制管法兰（机械标准系列）》等，但在该项目设计文件中应予以说明，并按规定程序获得批准。
钢制管法兰(国家标准系列)
1范围
本标准规定了钢制管法兰(国家标准系列)(以下简称法兰)的公称通径、公称压力、类型、尺寸及尺寸公差、密封面型式及尺寸、材料、压力-温度等级、法兰与钢管连接的焊接接头型式及坡口尺寸、加工、法兰连接用螺栓、试验、标记、标志等。
170.5
161
6.74
200
340
295
22
8
M20
24
266
221.5
222
8.77
250
395
350
22
12
M20
26
319
276.5
276
11.23
300
445
400
22
12
M20
28
370
327.5
328
13.98
350
505
460
22
16
M20
30
429
359.5
380
21.05
400
565
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
国标和化工法兰标准
国标和化工法兰标准是两种不同的法兰连接标准，它们在不同的领域
有着不同的应用。
国标法兰标准是我国制定的一种法兰连接标准，适
用于一般工业领域，而化工法兰标准则是一种适用于化工领域的法兰
连接标准。
国标法兰标准是我国制定的一种法兰连接标准，其主要特点是结构简单、尺寸标准化、安装方便、密封性能好等。
国标法兰标准适用于一
般工业领域，如石油、化工、电力、冶金、造船、建筑等领域。
国标
法兰标准的主要优点是尺寸标准化，可以方便地进行配件的更换和维修，同时安装方便，可以节省人力和时间成本。
化工法兰标准是一种适用于化工领域的法兰连接标准，其主要特点是
耐腐蚀、耐高温、耐高压、密封性能好等。
化工法兰标准适用于化工、石油、天然气等领域，其主要优点是耐腐蚀、耐高温、耐高压等特性，可以适应化工领域的特殊工况。
化工法兰标准的主要缺点是尺寸不够
标准化，需要根据具体情况进行设计和制造，因此在配件更换和维修
方面相对不够方便。
总的来说，国标法兰标准和化工法兰标准各有优缺点，应根据具体的
工程需求和工作环境选择合适的标准。
在一般工业领域，国标法兰标
准是更为常用的标准，而在化工领域，化工法兰标准则更为适用。
在
使用过程中，应注意选择合适的材质和尺寸，以确保连接的安全可靠。
