波峰焊作业指导书
波峰焊作业指导书

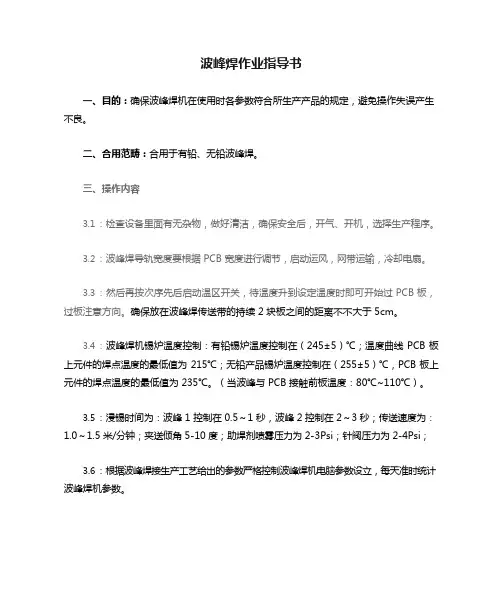

波峰焊作业指导书一、目的：确保波峰焊机在使用时各参数符合所生产产品的规定，避免操作失误产生不良。
二、合用范畴：合用于有铅、无铅波峰焊。
三、操作内容3.1：检查设备里面有无杂物，做好清洁，确保安全后，开气、开机，选择生产程序。
3.2：波峰焊导轨宽度要根据 PCB 宽度进行调节，启动运风，网带运输，冷却电扇。
3.3：然后再按次序先后启动温区开关，待温度升到设定温度时即可开始过 PCB 板，过板注意方向。
确保放在波峰焊传送带的持续 2 块板之间的距离不不大于 5cm。
3.4：波峰焊机锡炉温度控制：有铅锡炉温度控制在（245±5）℃；温度曲线 PCB 板上元件的焊点温度的最低值为215℃；无铅产品锡炉温度控制在（255±5）℃，PCB 板上元件的焊点温度的最低值为235℃。
（当波峰与 PCB 接触前板温度：80℃~110℃）。
3.5：浸锡时间为：波峰 1 控制在 0.5～1 秒，波峰 2 控制在 2～3 秒；传送速度为：1.0～1.5 米/分钟；夹送倾角 5-10 度；助焊剂喷雾压力为 2-3Psi；针阀压力为 2-4Psi；3.6：根据波峰焊接生产工艺给出的参数严格控制波峰焊机电脑参数设立，每天准时统计波峰焊机参数。
3.7：每小时抽检 10 个样品，检查不良点数状况并统计数据。
PCB 板在锡炉波峰上停留时间不超出 30 秒，正常锡炉温度工作不能超出320℃。
3.8：检查波峰焊机助焊剂喷雾状况做好 5S，确保不会有助焊剂滴到 PCB 上的现象。
检查波峰焊机波峰与否平整，喷口与否被锡渣堵塞，问题立刻解决。
每4 小时要把锡炉内的锡渣清理一次，对于无铅锡炉必须每2 小时清理一次。
每次更换助焊剂后，不要放板，把先前管子里的助焊剂喷干净后再放板。
3.9：生产前需检查波峰过板高度与否平行、适宜、锡波表面与否干净，有问题应立刻解决，生产线过板间距超出10 分钟以上，锡波表面会形成一种氧化膜，应用铲刀进行去除。
波峰焊作业指导书
波峰焊作业指导书一、引言波峰焊是一种常用的电子元器件焊接方法，通过将焊接件浸入熔化的焊锡中，利用焊锡的表面张力形成波峰，实现焊接的目的。
本作业指导书旨在提供波峰焊作业的详细步骤和注意事项，以确保焊接质量和操作安全。
二、设备准备1. 波峰焊设备：包括焊接机、焊接台、传送带等。
2. 焊接工具：焊针、焊锡、焊锡丝、钳子等。
3. 焊接材料：焊锡、焊剂等。
三、作业步骤1. 准备工作a. 检查焊接设备是否正常工作，确保电源接地良好。
b. 检查焊接工具和材料的质量和数量，确保充足。
c. 清洁焊接台和传送带，确保无杂质和污垢。
2. 调整参数a. 根据焊接件的要求，调整焊接机的温度、速度和波峰高度等参数。
b. 确保参数调整合理，以确保焊接质量和稳定性。
3. 安装焊接件a. 将待焊接的电子元器件放置在传送带上，确保位置准确。
b. 使用钳子或其他工具将焊接件固定在焊接台上，防止移动。
4. 进行焊接a. 打开焊接机的电源，启动传送带。
b. 等待焊接机预热至设定温度后，将焊接件送入焊接区域。
c. 等待焊接完成后，将焊接件从焊接台上取下，放置在冷却区域。
5. 检查焊接质量a. 观察焊接点是否均匀、完整，无明显缺陷。
b. 使用测试工具进行电气性能测试，确保焊接质量符合要求。
四、安全注意事项1. 在进行波峰焊作业前，必须戴上防静电手套和防静电鞋，以防止静电对焊接件造成损害。
2. 确保焊接区域通风良好，避免焊接烟雾对人体健康的影响。
3. 在进行焊接操作时，应注意避免焊接机和焊接台的高温表面，以免烫伤。
4. 确保焊接机的电源接地良好，避免电击事故的发生。
5. 在进行焊接操作时，应注意保持集中注意力，避免操作失误导致事故发生。
五、维护保养1. 定期清洁焊接设备，包括焊接机、焊接台和传送带等，以确保设备正常运行。
2. 定期检查焊接工具和材料的质量和数量，及时补充和更换。
3. 定期检查焊接机的参数调整，确保焊接质量和稳定性。
4. 定期检查焊接件的焊接质量，及时修复和更换不合格的焊接件。
波峰焊作业指导书
波峰焊作业指导书一、引言波峰焊是一种常用的电子元器件焊接工艺，主要用于焊接电路板上的表面贴装元件。
本作业指导书旨在提供波峰焊作业的详细步骤和操作要点，以确保焊接质量和工作安全。
二、设备准备1. 波峰焊机：型号XXX，功率XXX，工作电压XXX。
2. 焊接台：确保台面平整，无杂物。
3. 焊接材料：焊接锡丝、焊接剂等。
三、作业步骤1. 准备工作a. 确保工作区域整洁，无杂物。
b. 检查波峰焊机的电源线是否接地可靠。
c. 检查焊接台的温度调节器是否正常工作。
d. 检查焊接材料的质量和数量是否充足。
2. 调试波峰焊机a. 打开波峰焊机电源开关，待其预热至工作温度。
b. 调节波峰焊机的焊锡温度和速度，以适应焊接材料的要求。
c. 确保波峰焊机的传动装置和焊锡波峰的高度调节合适。
3. 准备焊接材料a. 将焊接锡丝插入焊锡丝架上，并调整焊锡丝的供给速度。
b. 检查焊接剂的质量和数量是否充足。
4. 进行焊接a. 将待焊接的电子元器件放置在焊接台上，确保位置准确。
b. 将焊接剂涂抹在焊接点上，以提高焊接质量。
c. 将焊锡丝放置在焊接波峰上，使其与焊接点接触。
d. 等待焊接完成后，将焊接板从焊接台上取下。
5. 检查焊接质量a. 使用显微镜或放大镜检查焊接点的焊锡形状和焊缝是否完整。
b. 检查焊接点是否存在焊锡球、焊锡桥等缺陷。
c. 使用万用表等工具检测焊接点的电气连接性能。
6. 清洁工作区a. 清除焊接台上的焊锡残留物和焊接剂。
b. 将焊接材料和工具归位，并妥善保管。
四、安全注意事项1. 在进行波峰焊作业前，务必佩戴防护眼镜和防静电手套。
2. 避免直接接触焊锡波峰，以防烫伤。
3. 在操作过程中，注意防止焊接材料和工具掉落，以免引起意外伤害。
4. 在焊接完成后，确保波峰焊机和焊接台的电源已关闭，防止电击事故发生。
5. 定期检查波峰焊机和焊接台的电气安全性能，确保设备正常工作。
五、总结本作业指导书详细介绍了波峰焊作业的步骤和操作要点，以及安全注意事项。
波峰焊作业指导书
波峰焊作业指导书一、背景介绍波峰焊是一种常用的电子元器件焊接方法，主要用于电子产品的制造过程中。
本文将详细介绍波峰焊的作业指导，包括准备工作、操作步骤、注意事项等内容，以确保焊接质量和作业安全。
二、准备工作1. 确保工作区域清洁整齐，无杂物和易燃物。
2. 检查焊接设备和工具的完好性，确保其正常工作。
3. 准备所需的焊接材料，如焊锡丝、焊接通量等。
三、操作步骤1. 将待焊接的电子元器件放置在焊接台上，并进行固定，确保其稳定。
2. 打开焊接设备的电源开关，预热设备，使其达到适宜的焊接温度。
3. 将焊锡丝插入焊锡丝架上，并通过设备的送锡机构将焊锡丝送入焊接头。
4. 调整焊接设备的参数，如温度、速度等，以适应不同焊接要求。
5. 将焊接头轻轻接触到待焊接的电子元器件上，保持一定的接触时间，使焊锡丝充分熔化。
6. 缓慢移动焊接头，使焊锡丝均匀地覆盖在焊接点上，形成均匀的焊接波峰。
7. 焊接完成后，将焊接头离开焊接点，等待焊接点冷却固化。
四、注意事项1. 在进行波峰焊作业前，必须仔细阅读并理解设备的操作手册，确保正确操作。
2. 在操作过程中，应佩戴防护眼镜和手套，以防止热溅和其他伤害。
3. 注意焊接设备的安全使用，避免触摸热部件和电源线，以免发生电击和烫伤。
4. 确保焊接设备的通风良好，避免产生有害气体的积聚。
5. 根据具体焊接要求，合理调整焊接参数，以获得最佳的焊接效果。
6. 在操作过程中，要保持专注和集中注意力，避免分心和疏忽造成事故。
7. 焊接完成后，及时清理焊接设备和工作区域，以保持整洁。
五、总结波峰焊作业是一项关键的电子元器件焊接工艺，正确的操作步骤和注意事项对于焊接质量和作业安全至关重要。
通过本指导书的详细介绍，相信您已经掌握了波峰焊作业的基本要点，希望能够在实际操作中取得良好的效果。
如有任何疑问或需要进一步的指导，请随时与我们联系。
祝您工作顺利！。
波峰焊作业指导书
波峰焊作业指导书一、背景介绍波峰焊是一种常用的电子组装技术，广泛应用于电子产品的制造过程中。
它采用波峰焊机将焊接部件浸入熔融的焊锡中，将焊锡融入到焊接部件与焊盘之间，实现可靠的焊接连接。
本文档将为您提供波峰焊操作的详细指导，帮助您顺利完成波峰焊作业。
二、安全注意事项1. 在进行波峰焊作业前，务必戴上适当的个人防护设备，如护目镜、手套等。
2. 注意熔融焊锡和焊接机的高温，避免烫伤。
3. 确保工作区域通风良好，避免吸入有害的焊接烟雾。
三、工作流程1. 准备工作a. 准备波峰焊机，并检查其工作状态是否正常。
b. 准备焊接部件和焊盘，确保其表面无污垢、油脂等杂质，以免影响焊接质量。
c. 调整焊锡波峰的高度和温度，以适应不同的焊接要求。
2. 进行焊接a. 将焊接部件按照预定位置放置在焊盘上。
b. 打开波峰焊机的开关，使焊锡熔化并形成波峰。
c. 将焊接部件快速浸入焊锡波峰中，注意保持稳定且垂直的姿势。
d. 焊接时间根据焊接部件的大小和要求进行调整，一般为几秒到数十秒不等。
3. 焊接质量检查a. 在完成焊接后，需对焊接质量进行检查。
检查焊接点是否牢固，焊锡是否完全润湿焊盘和焊接部件。
b. 使用显微镜等工具对焊接点进行检查，确保焊接质量符合标准要求。
四、常见问题及解决方法1. 焊接不牢固可能原因：焊接部件或焊盘表面存在油脂或污垢。
解决方法：在进行焊接之前，确保焊接部件和焊盘的表面清洁。
2. 焊接冷焊可能原因：焊锡波峰温度过低或焊接时间过短。
解决方法：增加焊锡波峰的温度或延长焊接时间。
3. 焊锡溢出可能原因：焊锡波峰温度过高或焊接过长。
解决方法：减少焊锡波峰的温度或缩短焊接时间。
五、维护保养1. 定期清洁焊接机的内部和外部，保持机器的良好工作状态。
2. 及时更换焊锡波峰和焊锡，以确保焊接质量的稳定性。
3. 注意使用过程中的异常情况，如出现异常声响、烟雾等，应立即停止使用，并联系维修人员进行检查和维修。
六、总结波峰焊是一种可靠且高效的焊接技术，广泛应用于电子产品的制造过程中。
波峰焊作业指导书
波峰焊作业指导书引言概述：波峰焊是一种常用的电子元器件焊接技术，广泛应用于电子创造行业。
本文将为您提供一份波峰焊作业指导书，匡助您了解波峰焊的基本原理、操作步骤以及注意事项，以确保焊接质量和工作安全。
一、波峰焊的基本原理1.1 焊接方式：波峰焊是通过将电子元器件插入波峰焊机的焊锡槽中，利用预热和焊锡波浪的作用，使焊锡彻底覆盖焊接点，从而实现焊接的过程。
1.2 焊锡波浪形成：焊锡波浪由焊锡槽中的焊锡和通入的惰性气体共同形成。
焊锡通过加热熔化，并在焊锡槽中形成一定的液面，形成焊锡波浪。
1.3 焊接原理：焊接时，焊锡波浪将焊锡涂覆在焊接点上，同时通过热量传导，将焊接点加热至足够温度，使焊锡与焊接点发生冷凝反应，从而实现焊接。
二、波峰焊的操作步骤2.1 准备工作：1.1 确保焊接设备的正常运行，检查焊锡槽的温度和焊锡的质量。
1.2 清洁焊接点，确保焊接表面无油污、氧化物等杂质。
1.3 检查焊接点的位置和布局，确保焊接点与焊锡槽对齐。
2.2 焊接操作：2.1 将待焊接的电子元器件插入焊锡槽中，确保焊接点与焊锡波浪接触。
2.2 启动焊接机，调整焊锡槽的温度和焊锡波浪的高度，以保证焊接质量。
2.3 控制焊接时间，使焊锡与焊接点充分接触并冷凝。
2.3 检验焊接质量：3.1 检查焊接点的焊锡覆盖情况，确保焊锡彻底涂覆焊接点。
3.2 使用显微镜检查焊接点的焊锡形状，确保焊锡呈现光滑、亮丽的外观。
3.3 进行焊接点的电性能测试，确保焊接点的电阻和导通性符合要求。
三、波峰焊的注意事项3.1 安全操作：在进行波峰焊作业时，必须佩戴防护手套、护目镜等个人防护装备，避免烫伤和眼部损伤。
3.2 焊接环境：确保焊接环境通风良好，避免焊锡烟雾对人体的危害。
3.3 设备维护：定期清洁焊锡槽，更换焊锡，确保设备的正常运行。
四、总结波峰焊作业指导书提供了波峰焊的基本原理、操作步骤以及注意事项。
正确理解和遵循这些指导，可以保证焊接质量和工作安全。
波峰焊作业指导书
波峰焊作业指导书第一篇术语解释波峰焊是一种常用的电阻焊接方法，也被称为波导焊接。
它利用高频电流通过电阻丝或电阻带，产生短脉冲电流，使焊点加热并完成焊接任务。
波峰焊是一种可靠而高效的焊接方法，广泛应用于电子器件的制造和组装过程中。
在波峰焊作业中，焊点的形成是关键环节。
焊点的质量直接影响到电子器件的可靠性和性能。
为了获得理想的焊接效果，波峰焊作业需要遵循一系列的操作指导。
首先，操作者需要熟悉波峰焊设备的结构和原理。
波峰焊设备通常由高频发生器、焊接工位和控制系统组成。
高频发生器产生高频电流，焊接工位负责焊接操作，控制系统用于调节焊接参数。
操作者需要了解设备的各个部件的功能和使用方法，以确保正确操作。
其次，操作者需要选择合适的焊接材料。
波峰焊使用的焊锡通常是一种合金，包含多种金属元素，具有较低的熔点和良好的焊接性能。
合适的焊锡材料能够提供稳定可靠的焊接效果，减少焊接缺陷。
在进行波峰焊作业之前，操作者需要对焊接工艺进行调试和参数设置。
波峰焊设备的控制系统通常具有多项参数可供调节，包括焊接温度、焊接时间、电流强度等。
操作者需要根据具体的焊接任务，合理设置这些参数，以确保焊接的稳定性和一致性。
在实际的波峰焊作业中，操作者需要正确操作焊接工位。
通常的操作流程是将待焊电子器件放置于焊点位置，然后启动焊接工位。
焊接工位会在合适的时间间隔内产生短脉冲电流，使焊点加热并与电子器件连接。
操作者需要根据实际情况，控制焊接工位的启动时间和停止时间，以确保每个焊点都能够得到适当的加热。
最后，在完成波峰焊作业之后，操作者需要对焊接质量进行检查和评估。
焊接质量的评估依据包括焊点外观、焊点的物理性质等。
操作者需要仔细检查每个焊点的质量，排除可能存在的焊接缺陷，确保焊接工艺的可靠性和稳定性。
综上所述，波峰焊作业需要操作者熟悉设备的结构和原理，选择合适的焊接材料，进行焊接工艺的调试和参数设置，并正确操作焊接工位。
在作业过程中，操作者需要对焊接质量进行检查和评估，确保焊接效果的稳定可靠。
波峰焊作业指导书
波峰焊作业指导书一、引言波峰焊是一种常用的电子元器件焊接方法，通过将焊接件浸入熔化的焊锡中，实现焊接的目的。
本指导书旨在提供波峰焊作业的详细流程和操作规范，以确保焊接质量和生产效率。
二、设备准备1. 波峰焊设备：包括波峰焊机、传送带、预热器等。
2. 焊接工具：包括焊接架、焊锡等。
3. 焊接材料：包括焊锡丝、助焊剂等。
三、作业流程1. 准备工作：a. 检查波峰焊设备是否正常工作，如有异常情况及时维修。
b. 清洁焊接件表面，确保无油污、灰尘等杂质。
c. 检查焊接工具和材料是否齐全。
2. 设置焊接参数：a. 根据焊接件的要求，设置合适的焊接温度、焊锡流量等参数。
b. 确保焊接参数的准确性和稳定性。
3. 进行预热：a. 将焊接件放置在预热器中进行预热，时间根据焊接件的要求而定。
b. 确保预热温度和时间的准确控制，以避免焊接质量问题。
4. 进行焊接：a. 将预热好的焊接件放置在焊接架上，确保位置准确。
b. 将焊接架放置在传送带上，确保焊接件能够顺利通过焊接区域。
c. 控制焊接速度和焊锡流量，确保焊接质量和焊锡的均匀分布。
d. 检查焊接后的焊点质量，确保焊点的牢固性和外观质量。
5. 检查和清理：a. 检查焊接件的焊点质量，如有不合格的焊点，及时进行修复或更换。
b. 清理焊接设备和工具，确保下次作业的正常进行。
四、注意事项1. 操作人员应经过专业培训，熟悉波峰焊设备的使用和操作规范。
2. 操作人员应佩戴防护手套、眼镜等个人防护装备，确保人身安全。
3. 定期检查和维护波峰焊设备，确保其正常工作。
4. 严格按照焊接参数进行操作，确保焊接质量和稳定性。
5. 注意焊接过程中的温度控制，避免过热或过冷引起焊接质量问题。
6. 注意助焊剂的使用，确保焊接过程中的流动性和润湿性。
7. 注意焊接件的定位和固定，避免在焊接过程中发生位移或松动。
五、总结本指导书详细介绍了波峰焊作业的流程和操作规范，通过严格遵守操作规程，能够确保焊接质量和生产效率的提高。
波峰焊作业指导书
波峰焊作业指导书一、作业前准备1.确认焊接材料、设备和环境符合要求，确保工作区域整洁、通风良好。
2.检查焊接机、波峰焊机、流量计等设备的工作状态是否正常，如有异常应及时修理或更换。
二、工件准备1.根据焊接要求准备合格的工件，确保表面无油污、灰尘等杂质。
2.确认焊缝位置，并加工好对准工件的夹具。
三、焊接参数设定1.根据焊接工艺要求和焊接材料选择合适的焊丝、焊咀，并进行装配。
2.根据焊丝和焊缝的尺寸确定合适的焊接参数，包括焊接温度、速度、波峰高度和波峰宽度等。
四、安全操作要求1.工作人员应穿戴好防护用具，如安全帽、防护镜、手套等，确保自身安全。
2.保持工作区域整洁，避免触摸到流动的熔融金属，以防烫伤。
3.焊接机和波峰焊机使用时应牢固固定，以免在操作过程中引起震动或意外倾倒。
五、操作步骤1.打开焊接机和波峰焊机的电源，等待设备预热至设定温度。
2.将工件夹在夹具上，使焊缝位置与焊丝对准。
3.调整焊丝送丝装置的速度和波峰浸泡时间，确保焊丝能顺利送入焊缝并形成合适的焊缝。
4.将焊丝轻轻放在焊缝的起始位置上，并慢慢移动焊丝，保持稳定的速度和间距。
5.焊接完成后，关闭焊接机和波峰焊机的电源，并等待设备冷却。
6.检查焊缝的质量，确保焊缝的均匀、牢固和无缺陷。
六、清理和保养1.清理焊接机、波峰焊机和周边区域的焊渣、金属屑等杂物，保持设备的清洁。
2.定时检查焊接机和波峰焊机的部件和连接，如有松动或损坏应及时修理或更换。
3.定期对焊接机和波峰焊机进行保养，如更换润滑油、清洗过滤器等。
七、注意事项1.焊接操作时应集中注意力，防止发生意外。
2.严禁将手指或其他物体置于焊缝内，以免烫伤或引起电击。
3.避免过度操作焊接机和波峰焊机，以免引起设备过热或损坏。
通过以上的作业指导书，可以规范和指导焊工在波峰焊作业中的操作步骤和要求，确保焊接质量和操作安全。
在实际操作中，还需要根据具体情况进行调整和改进，以达到最佳的焊接效果。
波峰焊作业指导书
波峰焊作业指导书引言概述：波峰焊是一种常见的焊接工艺，广泛应用于电子元器件的生产过程中。
正确的波峰焊作业流程对于确保焊接质量和提高生产效率至关重要。
本文将详细介绍波峰焊的作业指导书，帮助操作人员正确进行波峰焊作业。
一、设备准备1.1 确保波峰焊机的正常运转：在进行波峰焊作业前，首先要检查波峰焊机的各项功能是否正常，包括预热系统、波峰系统、传送系统等。
1.2 准备焊接材料：准备好焊锡丝、焊盘、通孔板等焊接材料，确保其质量符合要求。
1.3 调整焊接参数：根据焊接材料的要求，调整波峰焊机的焊接参数，包括温度、速度、波峰高度等。
二、工件准备2.1 清洁工件表面：在进行波峰焊前，要确保工件表面干净无杂质，以确保焊接质量。
2.2 固定工件位置：将工件固定在焊接位置，确保其稳定不会移动。
2.3 预热工件：对于一些特殊材料或大尺寸工件，可以进行预热处理，以提高焊接效果。
三、波峰焊作业3.1 开始焊接：将预热好的工件放置在波峰焊机的焊接位置，启动波峰焊机进行焊接。
3.2 控制焊接时间：根据工件的要求，控制焊接时间，确保焊接质量。
3.3 检查焊接质量：焊接完成后，及时检查焊接质量，包括焊点是否完整、焊接是否均匀等。
四、焊后处理4.1 清洁焊接残渣：焊接完成后，及时清洁焊接残渣，以免影响下一次焊接的质量。
4.2 进行质量检测：对焊接完成的工件进行质量检测，确保焊接质量符合要求。
4.3 记录数据：对每次焊接的参数、时间、质量等数据进行记录，以便后续分析和改进。
五、安全注意事项5.1 穿戴防护装备：在进行波峰焊作业时，要穿戴好防护眼镜、手套等防护装备，确保安全。
5.2 避免操作失误：操作人员应经过专业培训，避免因操作失误导致事故发生。
5.3 定期维护设备：定期对波峰焊机进行维护保养，确保其正常运转。
结论：波峰焊作业指导书是确保波峰焊作业质量和效率的重要工具，操作人员应严格按照指导书的要求进行操作，确保焊接质量和安全。
同时，定期对设备进行维护保养，及时处理问题，以提高生产效率和产品质量。
波峰焊作业指导书
篇一：波峰焊作业指导书篇二：波峰焊作业指导书波峰焊作业指导书：1．目的：确保波峰焊机在使用时各参数符合所生产产品的要求，保证工序能力得到有效的连续监视和控制。
2．范围：适用于有无铅波峰焊。
3．职责：生产技术部波峰焊技术员负责对波峰焊机的使用和操作及保养。
生产技术部负责波峰焊机相关参数的检测、效验。
品保部负责监控和纠正措施的发起，验证。
技术部负责锡样检测。
4. 波峰焊相关工作参数设置和标准：1.助焊剂参数设置根据规范设置如下：现公司使用的助焊剂：生产厂家助焊剂焊点面预热温度（℃）一远gm—1000减摩agf-780ds-aa80-120kester979110-130注：如客户对产品焊点面预热温度有特殊要求，则根据客户书面批准的文件执行。
锡条成分比例参数：现公司使用的锡条：类型生产厂家型号焊锡成分比有铅一远 sn63pb37无铅减摩np503正常情况下公司助焊剂的比重范围规定：（减摩agf-780ds-aa ± 、一远gm-1000 ±、kester979 ±）如果客户有特殊要求，则生产技术部工程师应依据客户要求具体的工艺注明，波峰焊技术员将按要求进行控制。
以上焊点预热温度均指产品上的实际温度，波峰焊机预热温度设定值以当日获得合格波峰焊曲线时设定温度为准。
所有波峰焊机的有铅产品锡炉温度控制在（245±5）℃测温温度曲线pcb板上元件的焊点温度的最低值为215℃；无铅产品锡炉温度控制在（255±5）℃，pcb板上元件的焊点温度的最低值为235℃。
如客户或产品对温度曲线参数有单独规定和要求，应根据公司波峰焊机的实际性能与客户协商确定标准以满足客户和产品的要求（此项需生产技术部主管批准执行）。
浸锡时间为：波峰1控制在～1秒，波峰2控制在2～3秒；传送速度为：～米/分钟；夹送倾角5-8度。
助焊剂喷雾压力为2-3psi;针阀压力为2-4psi；除以上参数设置标准范围外，如果客户对其产品有特殊指定要求则由生产技术部工程师反映在具体作业指导书上依其规定执行。
波峰焊作业指导书
波峰焊作业指导书一、引言波峰焊是一种常用的电子元器件焊接方法，它能够高效、快速地完成焊接作业。
本作业指导书旨在提供波峰焊作业的详细步骤和操作要点，以确保焊接质量和生产效率。
二、设备准备1. 波峰焊机：确保设备正常运行，熟悉设备的各项操作和调节参数。
2. 焊接工作台：保持干净整洁，确保焊接工作台的稳定性。
3. 焊接工具：包括焊接台、焊锡丝、焊锡膏等，确保工具完好无损。
三、焊接准备1. 准备焊接元器件：检查焊接元器件的质量和数量，确保无损坏和缺失。
2. 清洁焊接工作台：使用无尘布擦拭焊接工作台，确保无灰尘和杂物。
3. 检查焊锡丝和焊锡膏：确保焊锡丝和焊锡膏质量良好，无异常。
四、焊接步骤1. 打开波峰焊机电源，待设备预热完毕。
2. 调节焊接参数：根据焊接元器件的要求，设置合适的焊接温度、速度和波峰高度。
3. 将焊接元器件放置在焊接工作台上，确保元器件的位置准确。
4. 使用焊锡丝和焊锡膏：将焊锡丝插入焊锡丝架，将焊锡膏均匀地涂抹在焊接点上。
5. 将焊接工作台移入波峰焊机，确保焊接点与波峰接触。
6. 等待焊接完成：根据设备设定的焊接时间，等待焊接完成。
7. 将焊接工作台移出波峰焊机，检查焊接质量。
8. 清理焊接工作台：使用无尘布清理焊接工作台，确保无焊锡残留和杂物。
五、质量控制1. 目视检查焊接点：确保焊接点无焊锡溢出、焊接不良等缺陷。
2. 使用万用表进行电阻测量：检查焊接点的电阻值是否符合要求。
3. 进行焊接强度测试：根据需要，进行焊接强度测试以确保焊接坚固可靠。
六、安全注意事项1. 在操作波峰焊机时，确保戴上防静电手套和护目镜，避免触电和眼部受伤。
2. 注意设备的稳定性，避免设备倾斜或者摇晃导致意外事故。
3. 避免焊接工作台和焊接点周围有易燃物品，防止火灾事故的发生。
4. 在清理焊接工作台时，使用无尘布而不是有易燃性的清洁剂，以确保安全。
七、维护保养1. 定期检查波峰焊机的电源线、接线端子等是否松动或者磨损，及时修复或者更换。
波峰焊作业指导书
波峰焊作业指导书一、引言波峰焊是一种常见的电子焊接工艺，广泛应用于电子行业的组装生产中。
本作业指导书旨在提供对波峰焊作业的详细指导，以确保操作人员能够正确、安全地进行波峰焊作业。
二、作业环境准备1. 确保作业区域干燥、通风良好，并且无易燃物品。
2. 检查波峰焊设备的工作状态，确保设备正常运行。
3. 准备所需的焊接材料，包括焊锡丝、焊接通孔板等。
三、作业前准备1. 确认所需焊接材料的规格和型号，根据需要调整焊接设备的参数。
2. 检查焊接设备的电源线是否连接正常，电源是否稳定。
3. 检查焊接头的清洁度，确保焊接头表面无氧化物和污垢。
4. 检查焊接设备的传动部件和传感器，确保其正常工作。
四、作业步骤1. 将需要焊接的通孔板放置在焊接台上，确保其位置准确。
2. 打开焊接设备的电源开关，并根据焊接材料的要求设置合适的焊接参数。
3. 调整焊接设备的工作台高度，使其与通孔板的焊接区域相匹配。
4. 将焊锡丝插入焊接设备的焊锡丝架中，并确保焊锡丝的供给顺畅。
5. 打开焊接设备的预热功能，待设备预热完成后，开始进行实际焊接作业。
6. 将焊接头放置在通孔板的焊接区域，并保持一定的焊接角度和速度。
7. 观察焊接过程中焊锡丝的熔化情况，确保焊接头与通孔板之间形成良好的焊接接触。
8. 完成焊接后，断开焊接设备的电源开关，将焊接头移开，并等待焊接区域冷却。
9. 检查焊接质量，确保焊接接头的焊点光滑、牢固，并且无焊接缺陷。
五、安全注意事项1. 在进行波峰焊作业时，必须佩戴防护眼镜和防护手套，以防止热溅、火花等对人身安全造成伤害。
2. 焊接设备必须放置在稳定的工作台面上，并确保设备周围无易燃物品。
3. 操作人员必须熟悉焊接设备的使用方法和操作规程，并遵循设备制造商的使用说明书。
4. 在进行焊接作业时，应注意周围的工作环境，确保无人员靠近焊接区域。
5. 在进行焊接作业前，应检查焊接设备的接地是否良好，以确保电气安全。
六、常见问题及解决方法1. 问题：焊接头与通孔板之间焊接不牢固。
波峰焊作业指导书
波峰焊作业指导书一、背景介绍波峰焊是一种常用的电子元器件焊接方法，能够高效、快速地完成焊接作业。
本指导书旨在为操作人员提供详细的波峰焊作业流程和操作要点，确保焊接质量和工作安全。
二、设备准备1. 波峰焊设备：包括焊接机、传送带、预热器等。
2. 焊接工具：焊枪、焊锡、焊接剂等。
3. 工作环境：确保操作区域干燥、通风良好，避免水汽和异味干扰焊接效果。
三、操作流程1. 设备准备：a. 检查波峰焊设备，确保各部件完好无损，电源接地可靠。
b. 检查焊接工具，焊锡是否符合要求，焊接剂是否足够。
c. 清理工作区域，确保焊接区域干净整洁。
2. 调试设备：a. 打开电源，启动波峰焊设备。
b. 调整传送带速度和波峰高度，根据焊接要求进行合适的设置。
c. 预热设备，使其达到适宜的工作温度。
3. 准备焊接：a. 将待焊接的电子元器件放置在传送带上，注意元器件的位置和间距。
b. 检查焊接工具，焊枪是否正常工作，焊锡是否熔化。
4. 开始焊接：a. 操作人员握紧焊枪，将焊锡涂抹在焊接区域。
b. 控制焊枪的角度和速度，使焊锡均匀覆盖焊接区域。
c. 确保焊锡与焊接区域充分接触，形成均匀的焊点。
5. 检查焊接质量：a. 焊接完成后，检查焊点的外观，确保焊锡充分覆盖焊接区域。
b. 使用测试工具检测焊点的电气连接情况，确保焊接质量符合要求。
6. 清理工作区域：a. 关闭波峰焊设备，断开电源。
b. 清理焊接区域，清除焊锡渣和焊接剂残留物。
c. 将焊接工具和设备进行维护和保养，确保其正常运行。
四、安全注意事项1. 操作人员应穿戴好防静电服，并遵守相关的防静电操作规程。
2. 在操作过程中，避免将手指或其他物体接触焊接区域，以免发生烫伤事故。
3. 注意设备的正常运行状态，如发现异常应及时停机检修。
4. 焊接过程中要保持专注，避免分心或疲劳导致操作失误。
5. 禁止在操作区域内吸烟或使用明火，以防止火灾事故发生。
五、常见问题及解决方法1. 焊接点不均匀：解决方法：调整焊枪的角度和速度，保持焊锡的均匀涂抹。
波峰焊作业指导书
波峰焊作业指导书一、作业概述波峰焊是一种常用的电子元件表面贴装技术，用于焊接电子元器件到印刷电路板（PCB）上。
本作业指导书旨在提供详细的操作步骤和注意事项，以确保波峰焊作业的质量和效率。
二、设备准备1. 波峰焊设备：包括波峰焊机、预热炉、传送带等。
2. PCB板：确保PCB板的质量和尺寸符合要求。
3. 焊接材料：包括焊锡丝、助焊剂等。
4. 工具：包括焊锡枪、镊子、刷子等。
三、操作步骤1. 准备工作a. 检查波峰焊设备的工作状态，确保设备正常运行。
b. 检查焊接材料和工具的质量和数量，确保充足。
c. 清洁工作区域，确保无尘和无杂物。
2. PCB准备a. 检查PCB板的质量和尺寸，确保无损坏和变形。
b. 清洁PCB板表面，确保无灰尘和污垢。
c. 检查PCB板的焊盘和元器件焊脚，确保无变形和损坏。
3. 焊锡准备a. 检查焊锡丝的质量和规格，确保符合要求。
b. 准备适量的焊锡丝，并将其放置在焊锡枪的焊锡槽中。
c. 在焊锡丝上涂抹适量的助焊剂。
4. 波峰焊操作a. 将PCB板放置在传送带上，并确保其位置正确。
b. 打开波峰焊机和预热炉，设置合适的温度和速度。
c. 将焊锡枪插入焊锡槽，并等待焊锡熔化。
d. 当波峰焊机和预热炉达到设定温度后，启动传送带，使PCB板进入焊接区域。
e. 确保焊锡液的波峰高度和速度符合要求，以确保焊接质量。
f. 当PCB板通过焊接区域时，焊锡液将涂覆焊盘和元器件焊脚，完成焊接。
g. 检查焊接质量，确保焊盘和焊脚的焊接完好。
5. 后处理a. 将焊接完成的PCB板从传送带上取下，并放置在冷却区域。
b. 等待焊接区域的焊锡冷却和凝固，确保焊接点稳定。
c. 检查焊接点的质量，确保焊盘和焊脚的焊接牢固。
d. 清洁焊接区域，确保无焊锡残留和污垢。
四、注意事项1. 操作人员应戴好防静电手套，以防止静电对电子元器件的损害。
2. 操作人员应熟悉波峰焊设备的操作和维护方法，以确保设备正常运行。
3. 操作人员应按照规定的温度和速度设置波峰焊机和预热炉，以确保焊接质量。
波峰焊作业指导书
波峰焊作业指导书一、引言波峰焊是一种常用的电子组装工艺，用于焊接电子元件和电路板。
本作业指导书旨在提供详细的操作步骤和注意事项，以确保波峰焊作业的质量和安全。
二、设备准备1. 波峰焊设备：包括波峰焊机、传送带、预热器等。
2. 焊接材料：焊锡丝、助焊剂等。
3. 工具：焊枪、焊台、镊子、刷子等。
三、操作步骤1. 准备工作a. 检查设备是否正常工作，如有故障应及时修理。
b. 清洁工作区，确保无杂物和易燃物。
c. 确保焊接材料和工具齐全。
2. 准备焊接电路板a. 检查电路板是否有损坏或松动的元件，如有需要进行修复。
b. 清洁电路板表面，确保无灰尘和油污。
3. 设定焊接参数a. 根据焊接材料和电路板要求，设定合适的温度和速度。
b. 确保预热器温度达到要求。
4. 进行焊接a. 将电路板放置在传送带上，确保位置准确。
b. 使用焊枪将焊锡丝放置在焊台上，等待熔化。
c. 将焊枪放置在焊锡丝上方，使焊锡丝在焊枪的作用下均匀涂布在电路板焊盘上。
d. 确保焊接质量良好，焊点光滑均匀，无明显缺陷。
5. 检查和清理a. 检查焊接质量，确保焊点牢固可靠。
b. 清理焊接过程中产生的焊锡渣和杂物。
c. 对焊接过程中发现的问题进行记录和处理。
四、注意事项1. 操作人员应穿戴防护设备，如手套、护目镜等，以确保安全。
2. 在焊接过程中，应保持工作区域整洁，防止杂物干扰操作。
3. 操作人员应熟悉设备的使用方法和维护要求，如有问题应及时向相关人员咨询。
4. 焊接过程中应注意温度和速度的控制，以避免焊接质量不良。
5. 焊接后应及时清理焊接设备和工作区域，以保持设备的正常运行和工作环境的整洁。
五、常见问题及解决方法1. 焊接不牢固：可能是焊接温度不够高或焊接时间不够长，应适当调整参数。
2. 焊点出现缺陷：可能是焊接材料或助焊剂质量不好，应更换优质材料。
3. 焊接过程中出现短路：可能是电路板上的元件位置不准确，应仔细检查并修正。
六、总结波峰焊作业是一项重要的电子组装工艺，正确的操作步骤和注意事项能够保证焊接质量和安全。
波峰焊作业指导书
波峰焊作业指导书一、引言波峰焊是一种常见的电子焊接工艺，广泛应用于电子创造业。
本指导书旨在提供波峰焊作业的详细指导，以确保焊接质量和生产效率。
二、作业环境1. 作业场所应保持清洁、整洁，并具备良好的通风条件，以确保操作人员的安全和健康。
2. 作业区域应设置明确的标识，包括禁止吸烟、禁止饮食等提示。
三、设备准备1. 确认所使用的波峰焊设备是否正常工作，并进行必要的维护保养。
2. 检查焊接设备的电源、气源等是否正常供应，并确保连接稳定可靠。
3. 准备所需的焊接工具和材料，包括焊锡丝、焊锡膏、清洁剂等。
四、操作步骤1. 准备工作a. 将待焊接的电子元件和印刷电路板放置在焊接工作台上，并确保工作台平整稳固。
b. 清洁待焊接的电子元件和印刷电路板，去除表面的污垢和氧化物。
c. 检查焊接工具的状态，确保焊嘴清洁无损，并根据需要更换。
d. 检查焊锡丝和焊锡膏的质量，确保其符合要求。
2. 焊接操作a. 打开波峰焊设备的电源开关，待设备预热至适宜的温度后，进行下一步操作。
b. 将焊锡丝插入焊嘴，并调整焊嘴的高度和角度，以保证焊接质量。
c. 在焊接工作台上适当涂抹焊锡膏，以增加焊接的可靠性。
d. 将待焊接的电子元件和印刷电路板放置在焊接工作台上，并按照焊接顺序进行焊接。
e. 控制焊接时间和温度，确保焊接的质量和稳定性。
f. 完成焊接后，及时清理焊接工作台和焊接设备，以确保下次操作的准备工作。
五、安全注意事项1. 操作人员应穿戴好防护设备，包括防火服、防护手套、防护眼镜等。
2. 焊接设备应定期检查和维护，以确保其安全可靠。
3. 焊接过程中，应注意避免触摸热焊嘴和热焊接区域，以免造成烫伤。
4. 在操作过程中，严禁吸烟、饮食等不安全行为，以防止意外发生。
六、常见问题及解决方法1. 焊接不坚固：可能是焊接时间不足或者温度不够高，可以适当延长焊接时偶尔增加焊接温度。
2. 焊接过热：可能是焊接时间过长或者温度过高，可以适当缩短焊接时偶尔降低焊接温度。
波峰焊作业指导书
波峰焊作业指导书引言概述：波峰焊是一种常用的电子元器件焊接方法，其原理是通过将焊接件浸入熔化的焊料中，使焊料在焊接区域形成波峰，从而实现焊接。
为了确保波峰焊作业的质量和效率，制定一份详细的作业指导书是非常必要的。
一、设备准备1.1 确保波峰焊机的正常运行- 检查波峰焊机的电源接线是否牢固，电源开关是否正常。
- 检查波峰焊机的控制面板设置是否符合焊接要求，如预热温度、焊锡速度等。
- 检查波峰焊机的传动系统是否灵活，波峰高度是否符合要求。
1.2 准备焊接材料- 选择合适的焊锡丝和焊锡浆，确保其质量符合要求。
- 检查焊锡丝和焊锡浆的存储条件，避免受潮或受污染。
- 准备清洁剂和助焊剂，以确保焊接表面清洁和焊接质量。
1.3 检查焊接工件- 检查焊接工件的表面是否平整，无杂质或氧化物。
- 确保焊接工件的设计符合波峰焊的要求，如焊接面积、间距等。
- 对需要预处理的工件进行清洗、打磨等处理，以确保焊接质量。
二、操作流程2.1 开机预热- 打开波峰焊机的电源开关，设定预热温度和时间。
- 等待波峰焊机预热完成，确保焊料熔化均匀。
2.2 调整焊接参数- 根据焊接工件的要求，调整焊锡速度、波峰高度等参数。
- 确保焊接参数的设定符合焊接规范，避免焊接质量问题。
2.3 进行焊接操作- 将焊接工件浸入焊料中，确保焊接面均匀覆盖焊锡。
- 控制焊接速度，保持焊接质量稳定。
- 检查焊接完毕后的焊接质量，如焊点是否完整、焊料是否均匀等。
三、安全注意事项3.1 戴好防护装备- 在进行波峰焊作业时，应戴好防护眼镜、手套等防护装备，避免受伤。
- 避免直接接触熔化的焊料，以免烫伤皮肤。
3.2 防止火灾- 波峰焊作业时应保持作业区域干燥，避免发生火灾。
- 定期清理焊接区域的杂物，防止火花引发火灾。
3.3 注意通风- 波峰焊作业时应保持作业区域通风良好，避免吸入有害气体。
- 作业结束后及时关闭波峰焊机，避免产生有害气体。
四、质量控制4.1 定期检查设备- 定期对波峰焊机进行检查和维护，确保设备运行正常。
波峰焊作业指导书
波峰焊作业指导书文件编号：一．开机前准备：1．打开照明灯和排风扇。
2．检查波峰焊锡炉温度是否稳定在230℃—250℃之间。
待焊锡全部熔化后，补足锡条（加锡量控制在波峰马达开启时，熔化焊锡刚好浸没锡炉上层发热管为宜。
3．检查助焊剂自动加液系统是否正常。
（助焊剂的比重以来料时应检测合格）4．检查波峰焊机导轨及传动系统内有无异物，检查报警系统是否正常。
二．开机操作：1．正式工作前5分钟打开预热控制开关，设定好预热温度待其稳定在工艺控制范围之内。
（温度范围详见波峰焊质控点明细表）2．调整好焊板的轨道宽度（以自然夹住待焊板材的宽度为宜，不可太紧或太松动）。
开启传动系统，设定好传动速度（速度范围详见波峰质控点明细表）。
3．打开总气阀门，启动松香控制开关，调整助焊剂喷涂量，以助焊剂喷涂在印制板的下表面凝结成不下滴的小水滴为宜。
4．启动波峰控制开关，波峰高度控制在PCB板过波峰时吃锡高度离PCB板前中心线的上表面—的余量，保证焊锡不浸到PCB上表面。
5．每天应在开机正常运转后，每2小时用温度计实际测量波峰槽温度一次，记录仪表控制参数，并绘制出波动图。
6．开机焊板后跟踪头5块PCB板，视其焊接效果调整有关参数，并在整个焊接过程中不定时抽查跟踪调整有关参数，确保焊接质量。
三．波峰焊质控点明细表：四．波峰焊参数管理规定：按PCB板材分为A（双面板）B（环氧半玻纤板）C（纸板）三大类。
五．关机操作：工作完毕后关闭总气阀门、照明灯并关机，应确认关机后方可离开。
六．波峰焊机维护保养规定：七．有关焊接方面的问题及对策：八．典型故障及排除：九．注意事项：1．波峰焊机开启上电后主操作员必须在现场看护或指定专职人员看护，其他人员不得擅自接触或操作系统。
2．由于清洗剂、助焊剂属于宜燃物品。
在整个系统周围禁止明火出现。
发现机器故障应立即关机上报设备主管人员并请有关人员维修，并在“维修保养记录”上记录。
3．发现火警，立即切断电源，用存放于切脚机边定置区内的MTZ2型二氧化碳灭火器进行灭火及报警。
波峰焊作业指导书
波峰焊作业指导书一、背景介绍波峰焊是一种常用的电子焊接工艺，适用于电子元器件的表面贴装。
本作业指导书旨在提供波峰焊作业的详细步骤和要求，以确保焊接质量和生产效率。
二、设备准备1. 波峰焊设备：包括焊接机、预热炉、冷却装置等。
2. 焊接工具：焊锡丝、焊锡膏、焊盘等。
3. 工作环境：保持工作区域干燥、整洁，并确保良好的通风。
三、波峰焊作业步骤1. 准备工作：a. 检查焊接设备是否正常工作，确保设备安全可靠。
b. 检查焊接工具的使用寿命和状态，确保其完好无损。
c. 清洁焊接工作区域，清除杂物和灰尘。
2. 预热：a. 打开预热炉，将焊接工件放入预热炉中，根据焊接工件的要求设置合适的温度和时间。
b. 确保预热炉内的温度均匀分布，避免焊接工件温度不均匀导致焊接质量问题。
3. 涂覆焊锡膏：a. 在焊接工件的焊盘上涂覆适量的焊锡膏，确保焊锡膏均匀分布。
b. 注意避免焊锡膏过量或过少，过量会导致焊锡溢出，过少会影响焊接质量。
4. 波峰焊接：a. 将预热后的焊接工件放入焊接机的焊接区域。
b. 启动焊接机，控制焊接速度和焊锡温度，确保焊接质量。
c. 观察焊接过程，确保焊锡覆盖焊盘的面积适当，焊锡形成均匀的波峰。
5. 冷却：a. 在焊接完成后，将焊接工件放置在冷却装置中，确保焊接工件迅速冷却。
b. 确保冷却装置的温度适宜，避免焊接工件过热或过冷。
6. 检验：a. 对焊接后的工件进行外观检查，确保焊接质量符合要求。
b. 进行焊接点的电气测试，确保焊接点的连接可靠。
四、安全注意事项1. 操作人员应穿戴好防护设备，如手套、护目镜等。
2. 确保焊接设备的接地良好，避免电击事故。
3. 注意焊接过程中的火焰和高温，避免烫伤和火灾。
4. 注意焊接过程中的有害气体产生，保持良好的通风。
五、常见问题及解决方法1. 焊接不牢固：可能是焊锡膏涂覆不均匀或焊接温度不合适，应重新涂覆焊锡膏或调整焊接参数。
2. 焊接点出现短路：可能是焊锡过量或焊接时间过长，应减少焊锡用量或缩短焊接时间。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
篇一：波峰焊作业指导书篇二：波峰焊作业指导书波峰焊作业指导书：1．目的：确保波峰焊机在使用时各参数符合所生产产品的要求，保证工序能力得到有效的连续监视和控制。
2．范围：适用于有无铅波峰焊。
3．职责：3.1生产技术部波峰焊技术员负责对波峰焊机的使用和操作及保养。
3.2生产技术部负责波峰焊机相关参数的检测、效验。
3.3品保部负责监控和纠正措施的发起，验证。
3.4技术部负责锡样检测。
4. 波峰焊相关工作参数设置和标准：1.助焊剂参数设置根据规范设置如下：现公司使用的助焊剂：生产厂家助焊剂焊点面预热温度（℃）一远gm—1000减摩agf-780ds-aa80-120kester979110-130注：如客户对产品焊点面预热温度有特殊要求，则根据客户书面批准的文件执行。
4.2锡条成分比例参数：现公司使用的锡条：类型生产厂家型号焊锡成分比有铅一远 sn63pb37无铅减摩np5034.3正常情况下公司助焊剂的比重范围规定：（减摩agf-780ds-aa 0.825±0.3 、一远gm-1000 0.795±0.3、 kester979 1.020±0.010）如果客户有特殊要求，则生产技术部工程师应依据客户要求具体的工艺注明，波峰焊技术员将按要求进行控制。
4.4以上焊点预热温度均指产品上的实际温度，波峰焊机预热温度设定值以当日获得合格波峰焊曲线时设定温度为准。
4.5所有波峰焊机的有铅产品锡炉温度控制在（245±5）℃测温温度曲线pcb板上元件的焊点温度的最低值为215℃；无铅产品锡炉温度控制在（255±5）℃，pcb板上元件的焊点温度的最低值为235℃。
4.6如客户或产品对温度曲线参数有单独规定和要求，应根据公司波峰焊机的实际性能与客户协商确定标准以满足客户和产品的要求（此项需生产技术部主管批准执行）。
4.7浸锡时间为：波峰1控制在0.3～1秒，波峰2控制在2～3秒；4.8传送速度为：1.0～1.5米/分钟；4.9夹送倾角5-8度。
4.10 助焊剂喷雾压力为2-3psi;4.11针阀压力为2-4psi；4.12除以上参数设置标准范围外，如果客户对其产品有特殊指定要求则由生产技术部工程师反映在具体作业指导书上依其规定执行。
5．波峰焊机面板显示工作参数控制：5.1波峰焊操作工工作内容及要求：5.1.1根据波峰焊接生产工艺给出的参数严格控制波峰焊机电脑参数设置。
5.1.2每天按时记录波峰焊机参数。
5.1.3每小时抽检10个样品，检查不良点数状况，并记录数据。
5.1.4保证放在喷雾型波峰焊机传送带的连续2块板之间的距离不小于5cm。
5.1.5每小时检查波峰焊机助焊剂喷雾状况，每次转机时必须点检喷雾抽风罩的5s情况，确保不会有助焊剂滴到pcb上的现象。
5.1.6每小时清洁波峰焊机后的接驳台，保证在接驳台上无脏物。
5.1.7每小时检查波峰焊机波峰是否平整，喷口是否被锡渣堵塞，问题立即处理。
5.1.8每4小时内要把锡炉内的锡渣清理一次，对于无铅锡炉必须每2小时清理一次。
5.1.9每次更换助焊剂后，不要放板，要让喷雾先喷三分钟，把先前管子里的助焊剂喷干净后再放板。
5.1.10生产过程中如发现工艺给出的参数不能满足生产的要求，不能自行调整波峰参数，必须立即通知技术部工程师还处理。
5.1.11生产前需检查波峰2后挡板高度是否平行、合适、锡波表面是否干净，有问题应立即处理，生产线过板间距超过10分钟以上，锡波表面会形成一种氧化膜，应用铲刀进行清除。
5.2波峰焊测试技术员工作内容及要求：5.2.1每周用秒表测量传送速度一次，用秒表测量传送带运行1米所需要时间以计算出传送速度，传送速度指示器误差允许在+/-0.1米/分之内，测量结果记录。
5.2.2测试员每周一次用高温玻璃板测量波峰宽度和平整读并记录。
5.2.2.1调节波峰焊机链爪宽度，装上高温玻璃板，保证玻璃板在链爪上前后移动自由。
5.2.2.2将有格线的板面朝上，传送时，首先检查助焊剂是否作用以及作用的位置。
5.2.2.3玻璃板必须经过预热才能经过锡炉波峰，在锡炉波峰上停留时间不超过30秒，观察波峰宽度和平整度，玻璃浸锡面左右两边的差距不能超出一格（1cm）。
5.2.2.4观察波峰形状，判断波峰焊机传送是否水平，波峰是否有不稳定现象。
正常异常异常上图两种异常情况由波峰不稳定或传输带不稳定，不水平引起。
如果有该种情况出现，需调整波峰焊机的喷口水平，使其水平于波峰。
5.2.2.5正常锡炉温度工作情况下使用，不能超过320℃。
5.2.2.6过锡炉后，高温玻璃板应在自然温度下冷却散热，不能打开制冷强制冷却，防止破裂。
5.2.3根据以下测量频率制作温度曲线，效验波峰焊相应参数设置状况：1.生产线转产品时必须重做一次（4小时内完成）；2.对两班倒生产的产品，每班做一次（4小时完成）；3．新产品试产或第一次量产需在生产前完成；4．新生产线第一次生产需在生产前完成。
5.2.4测试技术员所测试温度曲线中应标识出以下数据：1.焊点面标准预热温度的时间和浸锡前预热最高温度；2.焊点面最高过波峰温度；3.焊点面焊接时间；4.焊点面浸锡时间；5.焊接后冷却温度的下降斜率。
6．波峰焊温度曲线的制作：6.1使用仪器：校准有效期内的波峰曲线测量仪，防静电烙铁。
6.2使用材料：传感器（特弗龙测温线），高温锡丝，红胶，茶色高温胶纸。
6.3波峰焊曲线制作程序：6.3.1制作温度曲线前，要确认波峰焊机预热温度，锡炉温度，运输速度，波峰频率。
6.3.2制作温度曲线的pcb板和测试仪的外盖要冷却到室温，不能用刚过完波峰后温度还很高的pcb板，对有模具的pcb板，应使用与实际过板时温度相同的模具制作温度曲线。
6.3.3传感器的引脚位置确定。
6.3.3.客户则有其产品的特殊要求，则引脚位置须根据客户提供的要求来确定。
6.3.3.2客户没有要求，则选取原则为：必须有一个测试点为板面最大的元件或吸热最大的元件；必须测试板面上对温度变化最敏感的元件；可以选取板面最大的元件或吸热最大的元件旁边的点作为参考点；6.3.4焊接传感器：6.3.4.1传感器焊点的直径不可大于1mm，并且焊点面的感应器应露出焊点但不超过1mm。
6.3.4.2焊点附近的传感器线要呈分开状态；6.3.4.3所有被测元件的管脚焊接测温线不可超过1个管脚，焊接时的测温线应紧贴焊盘。
6.3.5测量温度：6.3.5.1将焊接好的传感器依次插到测试仪的接收插座中，打开测试仪电源开关后，把测试仪置于保温和内与pcb板一起过波峰。
6.3.5.2 pcb板过完波峰后，用计算机读出测试仪在过波峰焊接过程中的记录的温度数据，即为该波峰机的温度曲线的原始数据。
6.3.5.3温度曲线上的测试点必须与试产时一致，具体标示统一为：ic管脚，ic**-pin chip 类:r**-left;元件表面:ic-s,pcb表面:pcb-s.6.3.6温度曲线参数设置:6.3.6.1如果在测量温度曲线时使用的pcb板为产品的原型板,则所有的温度应在助焊剂厂家推荐的范围内(助焊剂参数资料),如果在测量温度曲线时使用的pcb板为温度曲线测量专用样板,则所测的温度应比相应的助焊剂厂家推荐的范围高10-15℃.所谓样板,即因原型板尺寸太小或板太薄而无法容下或承受测试仪而另选用的pcb板.6.3.6.2对于焊点面有smt元件(印胶或点胶),不需要用波峰焊模具的产品,焊点面浸锡前实测预热温度与波峰1最高温度的落差控制小于120℃.6.3.6.3对于使用二个波峰的产品,波峰1与波峰2之间的下降温度值:有铅控制在170℃以上,无铅控制在200℃以上,防止二次焊接.6.3.6.4对于有铅产品焊接后采用自然风冷却,对于无铅产品焊接后必须采用制冷压缩机强制制冷,焊接后冷却要求:1.每日实测温度曲线最高温度下降到200度之间的下降速率控制在8℃/s以上.2.pcb板过完波峰30秒(约在波峰出口出处位置),焊点温度控制在140度以下.3.制冷出风口风速必须控制在2.0-4.0m/s.4.对制冷压缩机制冷温度设备探头显示温度控制在15℃以下.5保证温度曲线在200℃以上时不可出现“打弯”的现象.7.波峰焊机锡样的检测要求:技术部无铅没月取样锡块300g送供应商仪器检测,半年一次送sgs检测,有铅一年一次送检测元素成分.保存所有数据并以图表的方式表示出来.8.波峰焊机焊锡微量元素含量的控制:8.1焊锡中的微量元素对焊接品质的影响,如下表:元素机械特性焊接性能熔点温度变化其它锑抗拉强度增大，变脆润湿性，流动性能降低熔化变窄电阻增大锌流动性，湿润性降低，易出现桥连和拉尖现象多孔表面，晶粒粗大，失去光泽铁不易操作熔点提高带磁性铝结合力减弱流动性降低容易氧化，腐蚀，失去光泽砷脆而硬流动性提高一些形成水泡状结晶，表面变黑磷少量会增加流动性熔蚀铜镉变脆影响光泽，流动性降低融化区域变宽多空，白色银超过5％容易产生气体需使用活性助焊剂熔点提高耐热性增加金变脆，机械强度降低失去光泽呈白色铋变脆熔点降低冷却时产生裂纹，光泽变差8.2我公司定期对波峰焊的锡样进行分析，如果分析出有关元素含量超出要求或是即将超出规格要求，将对其采取放原焊锡充入其他新锡进行中和的办法，使其元素含量达到要求。
具体添加量公式是锡量×（公司微量元素要求含量－现焊锡实际元素含量）添加新规格焊锡量＝新规格焊锡元素含量-现焊锡实际元素含量篇三：波峰焊作业指导书波峰焊作业指导书1、引言：经过程识别，波峰焊为特殊过程；为保证印制电路板焊接质量，特制定该过程的作业指导书。
2、支持文件：1）iso 9001：2000 7.5.2 关于特殊过程的要求。
2）《质量手册》中关于特殊过程应具备作业指导书的规定。
3）波峰焊操作规程和要求。
3、职责3.1总师办：1）责制定作业指导书2）负责过程的评审和再确认3）负责计量仪表的送检。
3.2 品质管理部：责对焊接质量的检验和监视。
3.3人力资源部：负责考查操作人员，合格者由公司发给上岗证书。
3.4制造管理部：负责焊接原辅材料的提供。
3.6总装部：1）负责焊接的实施。
2）负责焊机和其它日常维护保养。
3）向有关部门反映过程中发现的异常信息。
4、波峰焊过程的实施4.1准备在操作人员按操作规程要求做好原辅材料、工位器具及开机预热、预调整、预设置后，将已插装好元器件的印制板放置于工位器具之中送至焊接室。
检查焊剂等辅料是否合格。
4.2焊接焊接操作员按焊接要求，将装好焊接件的印制板放在焊机的传送带上，由焊机自动传送，实施焊接。
4.3焊接后处理操作人员把焊接好的印制板结合件取下，放入工位器具中冷却，然后交焊装组作剪脚、修补处理。
4.4关机和清理现场1）在印制板焊接完成后，操作人员关掉电源，拉掉电源闸刀，清理焊机后，盖好机盖。
