机车信号设备的组成

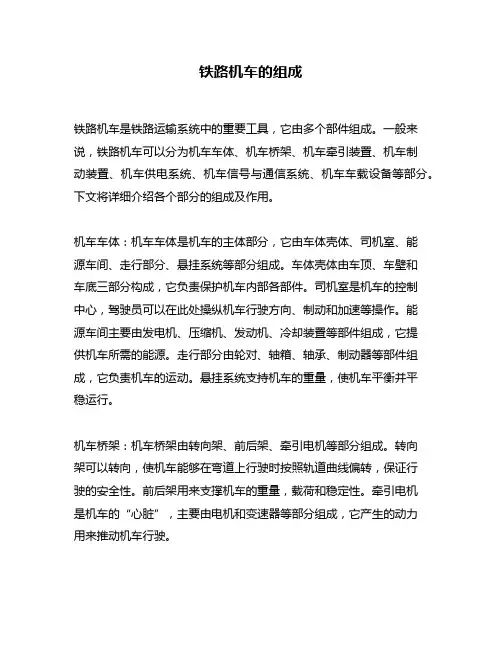

铁路机车的组成
铁路机车的组成铁路机车是铁路运输系统中的重要工具，它由多个部件组成。
一般来说，铁路机车可以分为机车车体、机车桥架、机车牵引装置、机车制动装置、机车供电系统、机车信号与通信系统、机车车载设备等部分。
下文将详细介绍各个部分的组成及作用。
机车车体：机车车体是机车的主体部分，它由车体壳体、司机室、能源车间、走行部分、悬挂系统等部分组成。
车体壳体由车顶、车壁和车底三部分构成，它负责保护机车内部各部件。
司机室是机车的控制中心，驾驶员可以在此处操纵机车行驶方向、制动和加速等操作。
能源车间主要由发电机、压缩机、发动机、冷却装置等部件组成，它提供机车所需的能源。
走行部分由轮对、轴箱、轴承、制动器等部件组成，它负责机车的运动。
悬挂系统支持机车的重量，使机车平衡并平稳运行。
机车桥架：机车桥架由转向架、前后架、牵引电机等部分组成。
转向架可以转向，使机车能够在弯道上行驶时按照轨道曲线偏转，保证行驶的安全性。
前后架用来支撑机车的重量，载荷和稳定性。
牵引电机是机车的“心脏”，主要由电机和变速器等部分组成，它产生的动力用来推动机车行驶。
机车牵引装置：机车牵引装置用来控制车轮与轨道之间的摩擦力，确保机车牵引力的稳定，避免甩轮现象的发生。
机车牵引装置由弹簧、缸体、控制油路等部分组成。
驾驶员可以在司机室内根据需要调节机车的牵引力，确保机车的平稳行驶。
机车制动装置：机车制动装置用来控制机车的制动力，确保机车的安全性。
机车制动装置包括空气制动和电子制动两种，驾驶员可以根据需要选用不同的制动方式。
机车供电系统：机车供电系统主要由发电机、蓄电池、电压稳定器、电池管理系统等组成。
它为整个机车的电路提供动力，确保机车正常工作。
在行驶过程中，机车供电系统还可以将多余的能量反馈给电网，提高能源利用率。
机车信号与通信系统：机车信号与通信系统用来传递各种信息，确保机车与其他信号系统之间的顺畅通信。
它包括电话机、无线电、车载电视、车内广播等，驾驶员可以根据需要找到自己需要的信息。
机车信号设备概况
兰州铁路局新职人员培训
（一）正线电码化闭环检查
压入进路条件 压入进路条件
JC
X BJJ
JC
XI BJJ
27.9
JMJ
27.9
FMJ
FS
FS
FS
QMJ
QMJ
QMJ
QMJ
X XI ＳI ＳII XII
QMJ
QMJ
QMJ
QMJ
ＳＮ
XＮ
Ｓ
X JMJ KZ ＤＧＪ DGＪ DGＪ DGＪ KZ
XI FMJ
ＤＧＪ
固定地点复示进站信号机的显示。 2.连续式机车信号
主要用在自动闭塞区段，利用自动闭塞分区的轨道电 路向机车上传送信息。因此，在整个区间正线上，机车信 号能连续地反映前方地面信号机的显示。
兰州铁路局新职人员培训
3.接近连续式机车信号 用于非自动闭塞区段，它是 点式和连续式的综合。在进站信 号机外方制动距离附近的固定地
IIG 2000-2 XII 4G 6G 2300-1 X4 1700-1 X6 Ｓ
兰州铁路局新职人员培训
（三）机车信号载频切换
1700Hz 2300Hz
2000Hz 2600Hz
X
2000-1 Ｓ5 2600-1 Ｓ3 1700-2 ＳI
5G 1700-1 X5 3G IG 2300-1 X3 1700-2 XI 1700-2+25.7
ＳＮ
2000-2 ＳII
XＮ 2600-1 Ｓ4 2000-1 Ｓ6
IIG 4G 6G
2000-2 XII 2300-1 X4 1700-1 X6
2000-2+25.7
Ｓ
兰州铁路局新职人员培训
（三）机车信号载频切换
机车信号设备的组成
机车信号设备的组成
机车信号设备是指用于控制铁路列车行驶的信号设备，它由多个部件组成，包括信号机、道岔、轨道电路、信号电缆等。
下面将分别介绍这些部件的作用和组成。
1. 信号机
信号机是机车信号设备中最重要的部件之一，它用于向列车驾驶员发出行车指示。
信号机通常分为三种类型：色灯信号机、机械信号机和数字信号机。
色灯信号机是最常见的信号机，它通过不同颜色的灯光来表示不同的行车指示。
机械信号机则是通过机械装置来表示行车指示，而数字信号机则是通过数字显示屏来显示行车指示。
2. 道岔
道岔是机车信号设备中用于控制列车行驶方向的部件。
它通常由两条铁轨和一个可移动的铁路交叉部分组成。
当列车行驶到道岔处时，道岔会根据信号机的指示自动切换，使列车能够顺利地进入正确的轨道。
3. 轨道电路
轨道电路是机车信号设备中用于检测列车位置和速度的部件。
它通过在铁轨上安装电气设备来检测列车的位置和速度，并将这些信息传输给信号机和道岔，以便它们能够自动控制列车的行驶方向和速
度。
4. 信号电缆
信号电缆是机车信号设备中用于传输信号和电力的部件。
它通常由多根电缆组成，这些电缆连接着信号机、道岔、轨道电路等各个部件，以便它们能够相互通信和协调工作。
机车信号设备是铁路运输中不可或缺的一部分，它通过自动控制列车的行驶方向和速度，保证了列车的安全和高效运行。
各个部件的协调工作，使得列车能够在铁路上安全、快速地行驶，为人们的出行和物资运输提供了重要的保障。
机车信号名词解释
机车信号名词解释一、机车信号的定义机车信号是指在铁路运输中，为机车 (包括电力机车和内燃机车) 驾驶员提供有关运行安全和运行方向的信息的设备，通常由信号机、道岔、轨道电路和自动列车保护系统等组成。
二、机车信号的分类机车信号按照其作用和功能的不同，可以分为以下几类:1. 速度信号：用于指示机车驾驶员行车速度的信号，如限速信号、减速信号等。
2. 道岔信号：用于指示机车驾驶员道岔的位置和状态的信号，如道岔开通信号、道岔关闭信号等。
3. 位置信号：用于指示机车驾驶员列车运行的位置和距离的信号，如车站信号、进路信号等。
4. 危险信号：用于提示机车驾驶员前方有危险情况的信号，如警报信号、停车信号等。
5. 自动列车保护信号：用于自动列车保护系统中，对机车驾驶员提供列车运行安全保护的信号，如列车速度监控信号、列车位置监控信号等。
三、机车信号的原理机车信号的原理基于铁路运输的安全性和可靠性要求，通过在铁路轨道上设置信号机、道岔、轨道电路等设备，来向机车驾驶员传递有关运行安全和运行方向的信息。
信号机是机车信号中最常见的设备之一，通常由色灯、臂板、机架等组成。
信号机通过臂板的位置和色灯的显示来表示不同的信号意义，如绿灯表示允许通行，黄灯表示准备停车，红灯表示禁止通行等。
道岔是连接两条铁路轨道的设备，通常由转辙器、辙叉、护轨等组成。
道岔可以根据需要切换轨道，改变列车的运行方向。
轨道电路是通过在铁路轨道上铺设电路，来检测轨道上是否有列车运行的设备。
轨道电路将列车运行的信息传递给信号机，由信号机根据轨道电路的信息来改变信号显示，从而指导机车驾驶员的行车。
四、机车信号在铁路运输中的作用机车信号在铁路运输中起着至关重要的作用，可以有效提高铁路运输的安全性、可靠性和运行效率，主要表现在以下几个方面:1. 确保列车安全运行：机车信号可以提供有关运行安全和运行方向的信息，帮助机车驾驶员做出正确的行车决策，有效防止列车在行车过程中发生事故。
第二章 机车信号设备简介
第二章机车信号设备简介机车信号是指设在司机室内反映列车前方运行条件的信号显示，通常实现机车信号功能的车载设备也被简称为机车信号。
机车信号发展初期，其功能是为了改善司机瞭望条件而向司机复示地面信号。
随后在机车信号设备的基础上增加了自动报警、自动停车设备，机车信号设备不仅向司机提供信号显示，同时向后级设备提供信号来源，机车信号成为提高运输安全，实现车上自动报警、自动停车功能所必备的重要车载设备，被作为机车“三大件”之一。
我国铁路目前采用的机车信号分为接近连续式和连续式两种。
接近连续式多用于非自动闭塞区段。
在进站信号机外方制动距离附近的固定地点设置发送设备，并从固定地点到进站信号机之间加装一段轨道电路。
从列车最前面的车轮轧在轨道电路上时起，发送装置就连续不断地向机车上传送地面信号的信息，使机车信号机连续复示进站信号机的显示。
连续式机车信号没有距离限制，只要列车在轨道上行驶，被机车第一轮对短路的轨道信号电流就会在钢轨周围产生磁场。
装在机车上的感应器接收到信号，经过解码使机车信号机不断地显示与前方地面信号机相同的信号。
随着运输要求的提高和技术的发展，要求机信号的译码输出提供给已广泛配备的列车运行监控装置，对机车信号设备的性能要求随之提高，机车信号除了向司机提供显示外，向后级列车运行监控设备提供信息成为一项重要功能。
随着列车运行速度的进一步提高，司机已难以仅通过地面信号来驾驶列车，这样就对机车信号的可靠性与安全性有了更加严格的要求，机车信号系统的概念也进一步明确：机车信号系统由车载信号和地面信号设备共同构成，必须符合故障导向安全原则。
车载信号设备应具有运行数据记录的功能；地面信号设备应具有闭环检查功能，提供正确信息。
机车信号是否安全、可靠，取决于地面信号设备和车载信号设备构成的系统是否安全、可靠。
第一节机车信号的发展史一、JT1型通用式机车信号设备JT1-A/B型通用式机车信号，是采用数字信号处理技术及高速超大规模集成电路设计而成的新一代通用式机车信号装置。
第四讲通用式机车信号
接线盒内设若干接线柱。通用式机车信号整个系
统的所有设备都经接线盒汇接，完成它们之间的连接 和控制。 传感器即机车接收线圈，采用移频机车信号接收 线圈。Ⅰ、Ⅱ端各设两个，通过感应接收轨面信息。
机车信号机构为 8 灯机构。 列车 I 、 Ⅱ端各设一台，安装于正、 副司机前方中间，为双面显示。
通用式机车信号机如图 2-2 所示。
第二章 机车信号车载设备
第一节 JT1型通用式机车信号
一、系统构成 JT1 型通用式机车信号由一个主机箱、一个 接线盒、四个接收线圈（传感器）、两个 8 灯信号 机构及连接电缆等构成。
通用式机车信号系统框图如图 2-1 所示。
主机箱是机车信号的主机，主要由数字信号处理 器 DSP 等 30 余块集成芯片构成，完成机车信号译码 和机车信号点灯等控制。
执行继电器采用 8 个高可靠的小型继电器。 JT1型通用机车信号点灯电路如图 2一5 所示。
三、系统连接 图 2 -7 为 JT1 -A 型通用式机车信号系 统连接图。 图 2 -8 为 JT1 -B 型通用式机车信号系 统连接图。
1 ．主机箱与接线盒
图 2 一 9 为 JT1-A 型通用式机车信号主机箱外形图。 图 2 一 10 为 JT1-B 型通用式机车信号主机箱外形图。 图2 一 11 为 JT1-A 型接线盒外形图。 图2 一 12 为 JT1-B 型接线盒外形图。
速度等级 SD2、速度等级 SD3等条件。
输出接口 2 输出 8 位开关量，控制相应的 8 个执 行继电器动作。
动态监督电路 1 的作用是：在有 f 1方波输入的情 况下，输出高电位，加到 DSP 芯片和 A / D 转换器的 复位端，使其正常工作；当输入不符合条件时，输出 方波振荡信号使 DSP 芯片和 A / D 转换芯片复位。 动态监督电路 2 的作用是：在有f2方波输入的情 况下，输出低电位，控制输出接口电路 2 有信号输出； 当输入不符合条件时，输出高电位控制输出接口电路 2 的输出线呈高阻态。 动态监督电路 3 的作用是：当输入 f3 方波信号时， 输出低电位，使光电开关打开，构成机车信号点灯； 当输入不符合方波条件时，输出高电位使光电开关断 开。
机车信号系统地面设备全解
ZPW2000A无绝缘轨道电路
技术特点 信号特征 工作参数 主要功能· 系统组成 站内电码化
UM71引进
ZPW-2000A性能提高
WG-21A型国产化
？？？
ZPW2000A型无绝缘轨道电路
ZPW-2000A轨道电路技术特点： 1.接收器载频选择可通过列控中心进行集中配置，发送器采用 无接点的计算机编码方式； 2.发送器由既有的N+1提高为1+1的备用模式； 3.将既有ZPW-2000A轨道电路的调谐单元和匹配单元整合为一个 调谐匹配单元； 4.优化了补偿电容的配置，采用25微法一种，不同的信号载频 采用不同的补偿间距；补偿电容采用了全密封工艺； 5.加大了空心线圈的导线线径，从而提高了关键设备的安全容 量要求。 客专ZPW-2000A轨道电路系统带有监测和故障诊断功能，系统的 状态修提供了技术支持； 6.站内采用与区间同制式的客专ZPW-2000A轨道电路； 7.站内道岔区段的弯股采用与直股并联的一送一受轨道电路结 构，轨道电路在大秦线站内ZPW-2000A轨道电路的基础上，使道 岔分支长度由小于等于30m延长到的160m，提高了机车信号车载 设备在站内使用的安全性、灵活性，方便了设计。
环电码化 在一般车站（一进一出），每股道仅设一套发码盒，当列车从不同
方向接入该股道时，发码及检测系统根据接车方向进行切换。每一
股道配置一套发送设备，每一股道的检测，可根据正线或侧线检测
的使用情况，选用检测盘的其中一路，每8个股道配置一套检测设
备
发码
闭环检测
38
轨道电路基本原理
一、轨道电路基本原理
轨道电路是以铁路线路的两根钢轨为导体，两端加以电气绝缘 节或电气分割并接上发送设备和接收设备构成的电路
机车信号车载设备原理及故障处理
0
0
0
UU 双黄
0
0
1
HUS红黄闪
1
0
1
HU 红黄
1
1
0
HU 红黄
1
0
1
HU 红黄
0
1
0
HU 红黄
0
0
1
H红
1
0
0
H红
0
0
1
机车信号原理
三、载频切换功能
设备具有载频自动切换和锁定功能，即根据地面传递的载频切换信息，实现接收载频的自动切换和锁定。
1．地面设备的要求（主要是对电码化有关地面设备发送载频切换信息的要求） 2．车载设备满足的要求： （1）车载设备在地面提供载频切换信息码时，应按要求自动实现载频锁定或切换，如表所示。
输入信息
TB/T3060－2002 "1.9"移 交流计数/极
移频（含单轨条） 频
频
Hz
Hz
ZPW2000 Hz/代码
无码
9.5 8.5
无码
无码
9.5 8.5
无码 21.3/L5 23.5/L4 10.3 / L3 12.5 / L2
11
11
绿码
11.4 / L
9
12.5
13.5
13.5
13.6 / LU
机车信号主机的功能
机车信号原理
主机板是主机的核心部件， 负责实现对通过接收线圈接收 到的地面轨道电路信息进行处 理，并完成向后级设备的并口、 串口输出和主机的输入输出控 制。一个主机中有2块主机板， 构成双机热备冗余结构。主机 板为二取二结构，具有高安全 性。
主机的电路板-主机板
机车信号原理
机车信号设备的组成
机车信号设备的组成机车信号设备是现代铁路运输系统中不可或缺的组成部分，它可以确保列车在行驶过程中的安全和正常运行。
机车信号设备通常由多个部分组成，每个部分都有着不同的功能和作用。
以下是机车信号设备的各个部分的详细介绍。
信号灯信号灯是机车信号设备中最基本的部分之一。
它们通常被安装在铁路路线上，用于向司机发出信号。
根据颜色的不同，信号灯可以分为红色、黄色和绿色。
红色信号灯表示列车必须停止，黄色信号灯表示列车必须减速，绿色信号灯表示列车可以继续前进。
信号灯的位置和颜色是根据路线的不同而变化的。
信号机信号机是机车信号设备中的另一个重要部分。
它们通常被安装在铁路路线上，用于向司机发出信号。
信号机的种类有很多，例如手动信号机和自动信号机。
手动信号机需要由信号员手动操作，而自动信号机则可以通过电子设备自动控制。
信号机的位置和颜色也是根据路线的不同而变化的。
道岔道岔是机车信号设备中的另一个重要部分。
它们通常被安装在铁路交叉口处，用于调整列车的行驶路线。
道岔的种类有很多，例如手动道岔和自动道岔。
手动道岔需要由铁路工人手动操作，而自动道岔则可以通过电子设备自动控制。
道岔的位置和方向也是根据路线的不同而变化的。
列车控制系统列车控制系统是机车信号设备中的另一个重要部分。
它可以确保列车在行驶过程中的安全和正常运行。
列车控制系统通常包括列车信号设备、列车自动控制系统和列车通信设备。
列车信号设备可以向司机发出信号，告诉他们何时停车、减速或加速。
列车自动控制系统可以通过电子设备自动控制列车的速度和方向。
列车通信设备可以确保列车与地面控制中心之间的通信畅通无阻。
总线系统总线系统是机车信号设备中的另一个重要部分。
它可以确保各个部分之间的通信畅通无阻。
总线系统通常由多个节点组成，每个节点都可以与其他节点通信。
总线系统的优点是可以减少线缆的使用，提高系统的可靠性和灵活性。
结论机车信号设备的组成包括信号灯、信号机、道岔、列车控制系统和总线系统。
(完整word版)第1章机车信号车载设备
第 1 章......................................................... 机车信号车载设施. (1)机车信号概略 ............................................................................................................................................................................................................................................................ 1 JT L 通用式机车信号 (3)JT L-C 系列机车信号车载系统 (6)第 1 章机车信号车载设施机车信号概略机车信号的作用机车信号是用设在机车司机室的机车信号机自动反应运转条件，指示司机运转的信号显示制度，如图 1-1 。
为实现机车信号而装设的整套技术设施称为机车信号设施。
（ a ）（b ）图 1-1（ a ）机车信号机(b) 机车驾驶室列车依据地面信号显示行车时，因为风、雪、雨、雾等天气条件不良或地道、弯道等地形条件的影响，司机常常不可以在规定距离内确认信号显示，存在冒进信号的危险。
特别是内行车密度大、列车速度快及载重量大的区段，发生冒进信号的可能性更大。
机车信号能复示前方地面信号机的显示，改良司机的眺望条件。
当机车上采纳机车信号后，就能较好地防止自然条件的扰乱，提升司机接受信号的靠谱性，如图 1-2 。
在机车信号的基础上配套列车运转超速防备系统， 可促进司机提升警惕， 并在司机丧失警惕而有可能冒进信号或超速时逼迫列车泊车或减速， 以防备列车冒进信号或超速运转。
安装机车信号和列车运转超速防备系统后大大提升了行车安全程度，其成效十分明显。
