6轴接口版说明
MACH-CNC接口板说明

7、针对计算机并口IO数的不足,增加三轴6位独立的限位开关输入IO口。
8、可与所有脉冲与方向信号的步进、伺服驱动配套使用,控制车床、铣床作数控运行。
9、输入端可外接机械开关、槽型光耦、接近开关、对刀器等。
10、接口板P1-P17口信号与电脑并口信号1-17针一一对应,并口18-25针为电源地。
11、通过并口P1、P16控制两路电磁继电器输出,可控制机床冷却泵,润滑油泵。
由于发光二极管的内阻非常小只有几百欧姆,而干扰源的内阻一般很大,在发光二极管上得到的干扰电压是非常小的,因此,大大削弱了其的强度,同时由于发光二极管必须有足够的电压和电流时才能发光,尽管干扰信号的电压很高,但其电流很小,能量则很小,因此,它不足以驱动发光二极管发光,在光电隔离器的另一端就不会有干扰电压输出,下图是光隔前后的信号波形图:
(二)输入接口20位
内部电路
GND Estop AGND P10 P11 P12 P13 AGND 5V P15 Probe Z- Z+ 5V AGND Y- Y+ X- X+ 5V
1、Estop为板的工作启停,板上已通过跳线接通允许
2、P10 P11 P12 P13 P15 为并口的5位输入端口
P10在MACH中设置为急停,(电脑上的Estop)
一、主要特点
1、提供十二路OC(集电集开路方式)输出,输出端口可直接驱动固态继电器。
新时达机器人系统说明书.

5.1.4点动运行(53
5.1.5机械终端限位(53
5.1.6软件限位开关(53
5.2相关人员(53
5.2.1操作人员资格要求(54
5.2.2设备操作规程的规定(54
5.3培训(54
5.4安全措施(55
5.5检查(56
1机器人系统
1.1机器人组成
1机器人
2机器人控制柜
图1. 3机器人各轴说明
图1. 4 SA1400机器人各关节运动示意图1.2.3各关节电机说明
图1. 5 1,2,3,4轴电机位置示意图
图1. 6 5,6轴电机在内部
1.2.4各轴机械零点说明
图1. 7一轴零点二轴零点
图1. 8三轴零点四轴零点
图1. 9五轴零点六轴零点可随意定
1.2.5机器人铭牌
图1. 10机器人铭牌位置图
1控制器及其安装板
2伺服驱动及其安装板
3电力安装板1
4断路器及其安装板
5接触器
6开关电源
7主电端子8控制电端子
9控制柜斜面板(可定制
图1. 13 SRC2控制柜内部示意图
1.3.3控制柜背面说明
下图是控制柜SRC2的背面结构示意图。
1示教器及其支架
2风扇及其安装板
3电力安装板2
4滤波器
5制动电阻(选配
2.2 STEP伺服说明(21
2.3安全逻辑板说明(27
2.4柜冷却装置说明(28
2.5 I/O模块(28
2.6软件功能介绍(29
3机器人标定和性能测试(30
3.1.1标定工具DynCal (30
3.1.2标定过程(30
3.2机器人性能测试(30
3.2.1性能测试工具CompuGauge (31
电脑主板接口图解说明

电脑主板接口图解说明(总20页)--本页仅作为文档封面,使用时请直接删除即可----内页可以根据需求调整合适字体及大小--电脑主板接口图解说明一、认识主板供电接口?图解安装详细过程在主板上,我们可以看到一个长方形的插槽,这个插槽就是电源为主板提供供电的插槽(如下图)。
目前主板供电的接口主要有24针与20针两种,在中高端的主板上,一般都采用24PIN的主板供电接口设计,低端的产品一般为20PIN。
不论采用24PIN和20PIN,其插法都是一样的。
主板上24PIN的供电接口主板上20PIN的供电接口电源上为主板供电的24PIN接口为主板供电的接口采用了防呆式的设计,只有按正确的方法才能够插入。
通过仔细观察也会发现在主板供电的接口上的一面有一个凸起的槽,而在电源的供电接口上的一面也采用了卡扣式的设计,这样设计的好处一是为防止用户反插,另一方面也可以使两个接口更加牢固的安装在一起。
二、认识CPU供电接口?图解安装详细过程为了给CPU提供更强更稳定的电压,目前主板上均提供一个给CPU单独供电的接口(有4针、6针和8针三种),如下图:主板上提供给CPU单独供电的12V四针供电接口电源上提供给CPU供电的4针、6针与8针的接口安装的方法也相当的简单,接口与给主板供电的插槽相同,同样使用了防呆式的设计,让我们安装起来得心应手。
三、认识SATA串口?图解SATA设备的安装SATA串口由于具备更高的传输速度渐渐替代PATA并口成为当前的主流,目前大部分的硬盘都采用了串口设计,由于SATA的?数据线设计更加合理,给我们的安装提供了更多的方便。
接下来认识一下主板上的SATA接口。
以上两幅图片便是主板上提供的SATA接口,也许有些朋友会问,两块主板上的SATA口“模样”不太相同。
大家仔细观察会发现,在下面的那张图中,SATA接口的四周设计了一圈保护层,这样对接口起到了很好的保护作用,在一起大品牌的主板上一般会采用这样的设计。
ICM-1900ID说明书

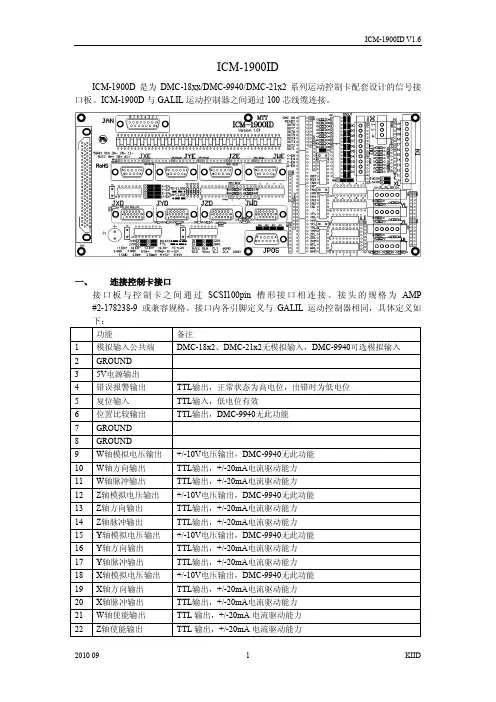

ICM-1900IDICM-1900D是为DMC-18xx/DMC-9940/DMC-21x2系列运动控制卡配套设计的信号接口板。
ICM-1900D与GALIL运动控制器之间通过100芯线缆连接。
一、连接控制卡接口接口板与控制卡之间通过SCSI100pin 槽形接口相连接。
接头的规格为AMP #2-178238-9 或兼容规格。
接口内各引脚定义与GALIL运动控制器相同,具体定义如二、编码器反馈信号接口编码器反馈信号接口接收5V编码器信号,可接收信号规格为TTL或RS422的旋转编码器、光栅尺以及伺服驱动器输出的类编码器信号。
建议采用差分输出的信号形式,并使用屏蔽双绞线传输编码器反馈信号。
如编码器不提供差分驱动,(只提供A、B、Index信号),GALIL也可接收,但此种信号本身极易受到干扰而使系统不能正常工作。
ICM-1900ID上编码器反馈信号接口为9孔D形接头(母),四轴的接口分别标注为:JXE、JYE、JZE、JWE。
在ICM-1900ID内部,对所有输入编码器信号进行了限压保护。
为便于用户连接编码器或光栅尺,在接口内提供了5V电源接口内引脚分配如下:INPUT 5A(6A/7A/8A):GALIL通用输入信号,为TTL电平信号,可选连接光栅尺状态输出信号(部分规格的光栅尺会提供报警信号)。
此引脚为TTL输入,悬空状态下为高电平,输入低电平为有效输入信号。
接口板内采用74LS07(U1)接收此信号。
如不需要从光栅尺/编码器接口接入此信号,请保持此引脚悬空,以避免引入干扰信号。
所有编码器输入采用如下保护电路,以避免由于外部干扰尖峰压导致GALIL控制器内部接收电路损坏。
三、电机放大器/驱动器接口电机放大器/驱动器接口提供用于控制电机放大/驱动器的控制信号,包括用于速度/电流控制的+/-10V 电压信号、用于位置控制的脉冲/方向信号、放大器使能信号以及可选的放大器报警信号。
ICM-1900ID上的电机放大器/驱动器接口为15孔高密度D形接头(母),四轴的接口分别标注为JXD、JYD、JZD、JWD。
A11说明书

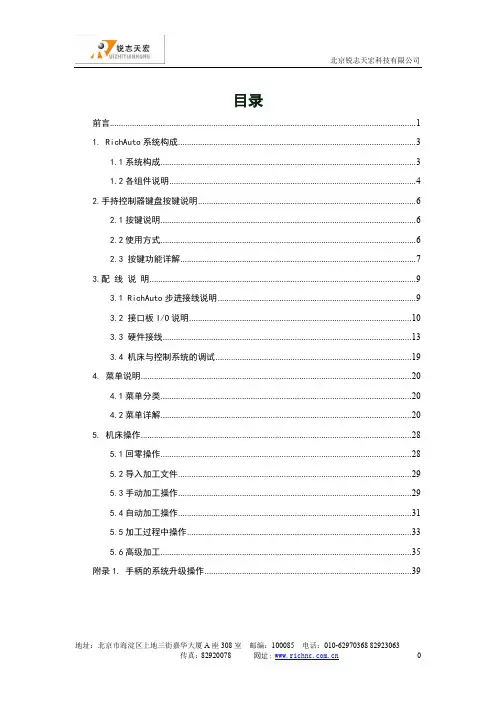

目录前言 (1)1. RichAuto系统构成 (3)1.1系统构成 (3)1.2各组件说明 (4)2.手持控制器键盘按键说明 (6)2.1按键说明 (6)2.2使用方式 (6)2.3 按键功能详解 (7)3.配线说明 (9)3.1 RichAuto步进接线说明 (9)3.2 接口板I/O说明 (10)3.3 硬件接线 (13)3.4 机床与控制系统的调试 (19)4. 菜单说明 (20)4.1菜单分类 (20)4.2菜单详解 (20)5. 机床操作 (28)5.1回零操作 (28)5.2导入加工文件 (29)5.3手动加工操作 (29)5.4自动加工操作 (31)5.5加工过程中操作 (33)5.6高级加工 (35)附录1. 手柄的系统升级操作 (39)前言系统简介:RichAuto控制系统是北京锐志天宏科技公司自主研发的雕刻机运动控制系统,可广泛应用于机械、广告、木工、模具雕刻机,激光、火焰、等离子切割机,等行业机床控制领域。
