磨煤机制粉系统
制粉系统
站油压低，以上任一条件满足，联锁停止磨煤机； 2.5 磨煤机手动停机条件：对应给煤机已停止，允许手动停止磨煤机； 2.6 排粉风机启动联锁：排粉机对应入口门关且排粉机无事故跳闸信号允许启动排粉风
机。 2.7 排粉风机联锁：MFT动作或送风机全停时联锁停止排粉风机。
4制粉系统安全注意事项
3.制粉系统主要联锁情况
2.1 给煤机启动联锁：给煤机无故障信号、无堵煤信号且对应磨煤机已运行，允许启动 给煤机；
2.2 给煤机联锁：MFT动作或对应磨煤停止，联锁停止给煤机； 2.3 磨煤机启动联锁：磨煤机无事故跳闸信号、对应排粉机运行且润滑油压，高压油泵
运行正常，允许启动磨煤机； 2.4 磨煤机保护联锁：MFT动作、相应的排粉机停、瓦温>50℃（二选二）、磨煤机稀油
粉风机出口温度达到60－70℃方可启动磨煤机，防止整个系统温度低造成积粉而堵管。 4.1.4 启动给煤机,缓慢增加给煤量，注意磨煤机出口风温和压差的变化，磨煤机压差
<3000pa,据情况调整排粉机再循环，磨煤机出口风温不超过70℃，防止因出口温度过 高造成煤粉仓温度高。 4.2停止制粉系统过程中应注意： 4.2.1 停止给煤机后，保持磨煤机出口温度不超70 ℃，抽粉不低于10分钟。 4.2.2 抽粉过程中注意锅炉压力及负荷的变化，及时调整给粉量，压力波动大时，可 采取停止上层一支粉管保持压力。 4.2.3 排粉风机停止后，立即开启三次风冷却风门，防止烧坏三次风喷嘴。 4.2.4 制粉系统停止后，应关闭吸潮管。
制粉系统
（4）负荷调节范围大。 （5）钢球磨煤机的煤粉细度稳定，不受负 荷变化影响。 （6）一次风的煤粉浓度高，有利于低挥发 分煤的燃烧。
33－12
2. 双进双出钢球磨煤机半直吹式制粉系统 • 当锅炉需采用分级燃烧或热风送粉时， 可以采用半直吹式制粉系统。 • 如图4-16（a）所示为500MW机组固态排 渣煤粉炉采用的半直吹式制粉系统。
33－13
33－14
• 系统在双进双出磨煤机两个制粉回路中 各设置两个粗粉分离器。一级粗粉分离 器8的出粉量占每侧总粉量的70%~80%， 煤粉细度R90=10%，直接送入锅炉主燃 烧器。 • 其余煤粉通过二级粗粉分离器9和细粉分 离器13，煤粉细度R90=5%，由细粉分离 器出来的乏气送入辅助燃烧器。
33－6
(三)双进双出钢球磨煤机直吹式制粉系统
• 1.双进双出钢球磨煤机 直吹式制粉系统 流程为：煤从原煤仓 经刮板式给煤机落入混 料箱，与进入混料箱的 高温旁路风混合，在落 煤管中进行预干燥。之 后进入中空轴，由螺旋 输送装置送入磨煤机筒 内，进行粉碎。
33－7
• 空气由一次风机送入 空气预热器，加热后 进入热风管道，一部 分作为旁路风，一部 分作为干燥剂，经中 空轴内的中心管进入 磨煤机筒体，与对面 进入的热空气流在筒 体中部相对冲后，向 回折返，携带煤粉从 空心轴的环行通道流 出筒体。
33－15
• 如图4-16（b）所示为350MW机组锅炉 采用的半直吹式制粉系统。系统在粗粉 分离器后增设了细粉分离器。 • 细粉分离器下来的煤粉用热风送入炉膛， 参加燃烧。乏气作为三次风送入炉膛燃 烧。 • 该系统可提高一次风温度及煤粉浓度， 适宜于燃用无烟煤和贫煤的锅炉。
33－16
33－17

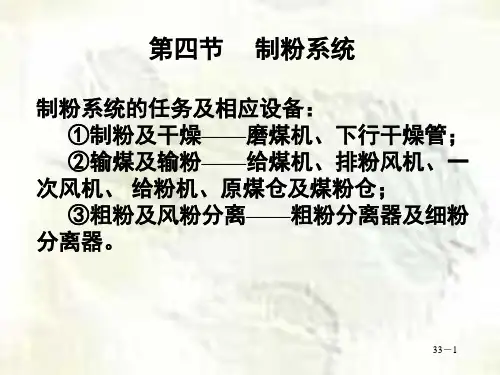

第四节
制粉系统概述
称重系统机械部分示意图
给煤机的结构
5、链式清理刮板机构 • 链式清理刮板供清理给煤机机体内底部积煤用。 在机器工作时，胶带内侧如有粘结煤灰，则通过 自洁式张紧辊筒后由辊筒端面落下，同时密封风 的存在，也会使煤灰产生，这些煤灰堆积在机体 底部，如不及时清除，往往有可能引起自燃。 • 刮板链条由电动机通过减速机带动链轮拖动。带 翼的链条，将煤灰刮至给煤机出口排出。链式清 理刮板随着给料皮带的运转而连续运行。采用这 种运行方式，可以使机体内积煤最少。同时，连 续清理可以减少给煤率误差。连续的运转也可以 防止链销粘结和生锈。
给煤机的结构
3、堵煤及断煤信号装置 • 断煤信号装置安装在胶带上方，当胶带上 无煤时，由于信号装置上挡板的摆动，使 信号装置轴上的凸轮触动限位开关从而控 制皮带驱动电机，或起动煤仓振动器，或 者返回控制室表示胶带上无煤。 • 堵煤信号装置安装在给煤机出口处，其结 构与断煤信号装置相同，当煤流堵塞至排 出口时，限位开关发出信号，并停止给煤 机。
断煤信号装置
挡板(断煤状态) 挡板(有煤状态) 调试垫块 胶带
38
46
1
胶带运动方向
1
堵煤信号装置
清扫刮板链 本体
挡板(堵煤状态)Βιβλιοθήκη 挡板给煤机的结构4、称重机构 称重机构位于给煤机进料口与驱动辊筒之间，3个 称重表面辊均经过仔细加工，其中一对固定于机 体上，构成称重跨距，另外一个称重托辊，则悬 挂于一对负荷传感器上，胶带上煤重由负荷传感 器送出讯号。经标定的负荷传感器的输出讯号， 表示单位长度上煤的重量G，而测速发电机输出 的频率信号，则表示为皮带速度V，微机控制系 统把这两者综合，就可以得到机器的给煤率B。 即: 重量（t/m）×皮带速度(m/sec)=给煤率（t/sec）

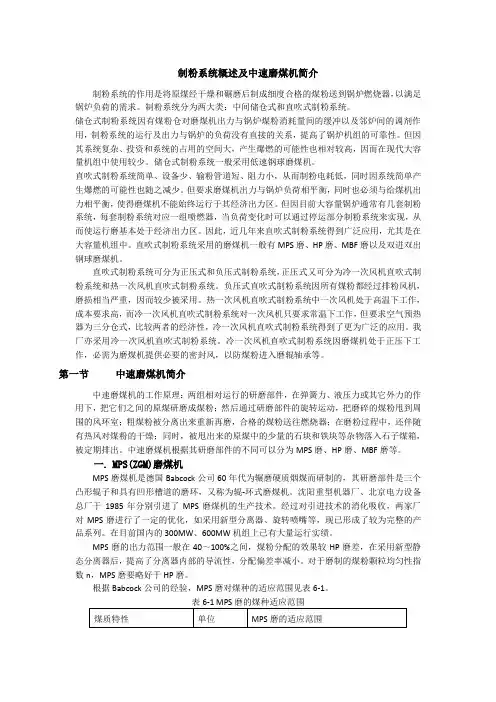

制粉系统概述及中速磨煤机简介
制粉系统概述及中速磨煤机简介制粉系统的作用是将原煤经干燥和碾磨后制成细度合格的煤粉送到锅炉燃烧器，以满足锅炉负荷的需求。
制粉系统分为两大类：中间储仓式和直吹式制粉系统。
储仓式制粉系统因有煤粉仓对磨煤机出力与锅炉煤粉消耗量间的缓冲以及邻炉间的调剂作用，制粉系统的运行及出力与锅炉的负荷没有直接的关系，提高了锅炉机组的可靠性。
但因其系统复杂、投资和系统的占用的空间大，产生爆燃的可能性也相对较高，因而在现代大容量机组中使用较少。
储仓式制粉系统一般采用低速钢球磨煤机。
直吹式制粉系统简单、设备少、输粉管道短、阻力小，从而制粉电耗低，同时因系统简单产生爆燃的可能性也随之减少。
但要求磨煤机出力与锅炉负荷相平衡，同时也必须与给煤机出力相平衡，使得磨煤机不能始终运行于其经济出力区。
但因目前大容量锅炉通常有几套制粉系统，每套制粉系统对应一组喷燃器，当负荷变化时可以通过停运部分制粉系统来实现，从而使运行磨基本处于经济出力区。
因此，近几年来直吹式制粉系统得到广泛应用，尤其是在大容量机组中。
直吹式制粉系统采用的磨煤机一般有MPS磨、HP磨、MBF磨以及双进双出钢球磨煤机。
直吹式制粉系统可分为正压式和负压式制粉系统，正压式又可分为冷一次风机直吹式制粉系统和热一次风机直吹式制粉系统。
负压式直吹式制粉系统因所有煤粉都经过排粉风机，磨损相当严重，因而较少被采用。
热一次风机直吹式制粉系统中一次风机处于高温下工作，成本要求高，而冷一次风机直吹式制粉系统对一次风机只要求常温下工作，但要求空气预热器为三分仓式，比较两者的经济性，冷一次风机直吹式制粉系统得到了更为广泛的应用。
我厂亦采用冷一次风机直吹式制粉系统。
冷一次风机直吹式制粉系统因磨煤机处于正压下工作，必需为磨煤机提供必要的密封风，以防煤粉进入磨辊轴承等。
第一节中速磨煤机简介中速磨煤机的工作原理：两组相对运行的研磨部件，在弹簧力、液压力或其它外力的作用下，把它们之间的原煤研磨成煤粉；然后通过研磨部件的旋转运动，把磨碎的煤粉甩到周围的风环室；粗煤粉被分离出来重新再磨，合格的煤粉送往燃烧器；在磨粉过程中，还伴随有热风对煤粉的干燥；同时，被甩出来的原煤中的少量的石块和铁块等杂物落入石子煤箱，被定期排出。

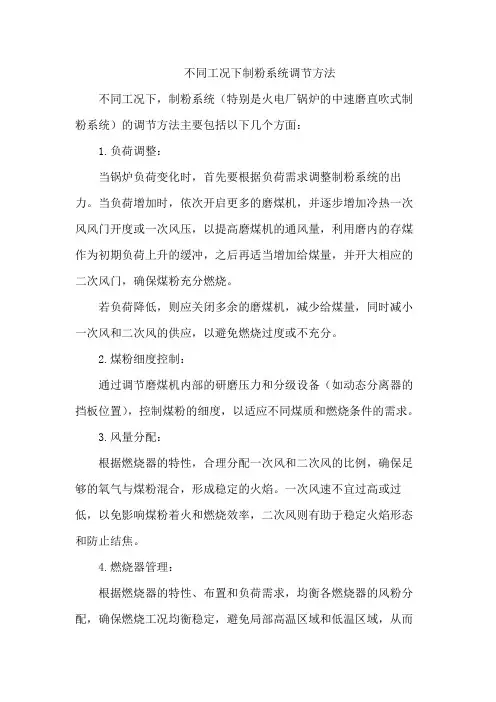

不同工况下制粉系统调节方法
不同工况下制粉系统调节方法
不同工况下，制粉系统（特别是火电厂锅炉的中速磨直吹式制粉系统）的调节方法主要包括以下几个方面：
1.负荷调整：
当锅炉负荷变化时，首先要根据负荷需求调整制粉系统的出力。
当负荷增加时，依次开启更多的磨煤机，并逐步增加冷热一次风风门开度或一次风压，以提高磨煤机的通风量，利用磨内的存煤作为初期负荷上升的缓冲，之后再适当增加给煤量，并开大相应的二次风门，确保煤粉充分燃烧。
若负荷降低，则应关闭多余的磨煤机，减少给煤量，同时减小一次风和二次风的供应，以避免燃烧过度或不充分。
2.煤粉细度控制：
通过调节磨煤机内部的研磨压力和分级设备（如动态分离器的挡板位置），控制煤粉的细度，以适应不同煤质和燃烧条件的需求。
3.风量分配：
根据燃烧器的特性，合理分配一次风和二次风的比例，确保足够的氧气与煤粉混合，形成稳定的火焰。
一次风速不宜过高或过低，以免影响煤粉着火和燃烧效率，二次风则有助于稳定火焰形态和防止结焦。
4.燃烧器管理：
根据燃烧器的特性、布置和负荷需求，均衡各燃烧器的风粉分配，确保燃烧工况均衡稳定，避免局部高温区域和低温区域，从而
控制主蒸汽温度和再热蒸汽温度在适宜范围内。
5.系统维护与监控：
不断监测和调整制粉系统的运行参数，如煤粉浓度、风温和风压等，定期清理设备，预防煤粉堵塞管道和设备故障。
6.环保控制：
考虑到环保要求，还要对排烟温度、氮氧化物排放量等进行调控，可能需要通过调整燃烧模式和风量分配来实现。
总之，不同工况下的制粉系统调节，既要满足锅炉负荷变化的需求，又要兼顾燃烧效率、设备安全、环保要求等方面，综合运用多种技术和管理手段进行精细控制。
制粉系统及其设备
三、中速磨直吹式制粉系统
（三）正压冷一次风机直吹式系统
三、中速磨直吹式制粉系统
（三）正压冷一次风机直吹式系统 一次风机布置在空气预热器之前，通过风机的介质为冷空 气，使风机的工作条件大为改善 ，通风电耗也降低。 由于冷一次风机的风压比二次风机的风压高得多，故要求 采用三分仓空气预热器 。 正压直吹式制粉系统锅炉和制粉系统运行的经济性都比负 压系统高。但磨煤机应采取密封措施，否则向外冒粉不仅 污染环境，还可能引起煤粉自燃爆炸的危险。
谢谢大家！
粗粉分离器的作用是将不合格的粗粉分离出来， 送回磨煤机重新磨制。 型式：有重力式、惯性式、离心式和回转式。 目前应用最广泛的是离心式，其次是回转式。
（1）离心式粗粉分离器
（1）离心式粗粉分离器
目前普遍采用轴向型粗粉分离器。 它由内外锥体、调节锥帽、导向板、可调折向 门和回粉管组成。 其工作原理是重力分离、惯性分离和离心力分 离。 在内锥体的上面装有可上下移动的锥形调节帽， 可以粗调煤粉细度。
（2）回转式粗粉分离器
（2）回转式粗粉分离器
分离器上部有一个用角钢或扁钢作叶片的转子， 并由电动机带动。 其工作原理是重力分离和离心力分离。为了减 少回粉中的细粉量，在分离器下部还装有切向 引入的二次风。 其结构紧凑，阻力较小，煤粉细度均匀，调节 幅度大，调节方便。介其结构复杂，工作部件 易磨损，检修工作量较大。
制粉系统
一、制粉系统分类及特点
（一）直吹式制粉系统：
在直吹式制粉系统中，磨煤机磨制的煤 粉全部送入炉膛燃烧 ；制粉量随锅炉负 荷变化而变化。 磨煤机干燥剂 ，既是输粉介质，又是进 入炉膛的一次风 。 一般配用中速或高速磨煤机，也可配用 双进双出球磨机。
浅谈燃煤机组磨煤机及制粉系统选择
浅谈燃煤机组磨煤机及制粉系统选择摘要：目前，在燃煤行业中，燃煤机组的应用十分广泛。
中速辊式磨煤机是锅炉制粉系统内重要辅机，其作为煤粉制备设备对锅炉的燃烧与排放至关重要。
随着环保要求的提高和调峰的需要，对磨煤机的煤粉细度、均匀性、最低负荷、出力提升等方面提出了更高要求。
本文首先分析磨煤机工作原理，其次探讨磨煤机型式选择，然后研究制粉系统主要参数选取，最后就制粉系统防爆措施进行研讨，以供参考。
关键词：制粉系统；磨煤机；选型引言制粉系统是燃煤火力发电厂主要系统之一，包括原煤的碾磨、干燥、煤粉输送等环节，合理的制粉系统是电厂安全、稳定、经济运行的保证。
制粉系统与燃烧系统有密切的关联，只有拟定制粉系统后，才能确定燃烧系统中的一次风和二次风的分配比例，进行燃烧系统中相关辅机的选型，因此在获得煤质资料后应首先进行制粉系统比选和拟定，然后才能开展其它工作。
制粉系统类型的拟定是在对煤质的成分和特点进行分析计算的基础上确定的，应根据煤质的物性特点，结合炉膛和燃烧器的结构，拟定适合工程煤质特点的系统，确定合理的工艺参数，为机组安全、经济、稳定的运行提供技术保障。
1磨煤机工作原理磨煤机由电动机通过减速机、气动离合器驱动小齿轮，再通过小齿轮啮合的大齿轮带动筒体等回转部件一起转动。
当筒体转动时，装在筒体内的研磨介质———钢棒在摩擦力和离心力的作用下，随着筒体回转而被提升到一定的高度，在离心力和重力作用下呈抛落状态落下(距筒体中心最近层的钢棒，有的呈泻落状态滑下)，连续进入的煤颗粒受下落钢棒的撞击和研磨而被粉碎。
由于连续给料的推力和水的冲力，被研磨混合后的流体(水煤浆)通过筒体出料端的中心孔溢出，经过一级滚筒筛将合格的水煤浆排到磨煤机出料槽，筛出的粗颗粒排放到废浆槽。
2磨煤机型式选择2.1风扇磨风扇磨集干燥、破碎、输送三大功能于一身，制粉电耗最低。
在原煤水分很高，需抽炉烟干燥的系统中，具有明显的优势，而且由于抽取炉烟干燥，系统在惰化气氛中启、停和运行，系统安全。
制粉系统讲解
(2)RP(或HP)磨煤机的正常停运：
1)停止给煤机，投入相应的点火装置，保证从磨煤机 和一次风管吹扫出来的残余煤粉燃尽，并保持磨煤机出口 温度不超过规定值。 2)当磨煤机空载后，停止磨煤机。 3)再经一段时间吹扫，停止一次风机。结束吹扫后， 再停运相应的点火装置。 4)磨煤机出口挡板随一次风机停运自动关闭。但磨煤 机停运作冷备用时，冷风门和磨煤机出口挡板是常开的， 而一次风机入口风门是微开的，这是为了冷却停运的煤粉 燃烧器。 对于采用冷一次风机的直吹式制粉系统，其启停顺序 与上述基本相同，由于它的一次风机为各台磨煤机所共用， 一次风机启动顺序有所差别。
(3)磨煤机出口温度高于规定值。过高的磨煤机出口温度会使煤 粉中挥发性气体逸出，增加煤粉着火的危险性。磨煤机出口温 度高于规定值11℃，控制系统应该自动关闭热一次风门。 (4)一次风速低于规定值。煤粉管道中一次风速不足以维持煤 粉的悬浮，煤粉会在管内沉积，造成煤粉管道堵塞，并引起自 燃着火。 (5)一次风速高于规定值。过高的管内风速会增加煤粉管道和 磨煤机的磨损。磨煤机内风速过高，会使煤粉变粗。 (6)石子煤排出不畅，使石子煤在磨煤机的热风室内堆积，造 成石子煤刮板严重磨损，甚至会造成石子煤刮板断裂。
第二节 制粉系统的运行 制粉系统是煤粉锅炉的重要辅助系统，它的启停、运行的 好坏，直接影响锅炉的安全性与经济性。制粉系统发生故 障，会使锅炉出力降低，甚至被迫停炉。制粉系统运行不 稳定，会使炉内燃烧不稳，甚至会灭火。 运行的基本要求是： (1)磨制满足锅炉出力所需要的煤粉量； (2)保证煤粉的质量合格，以满足锅炉燃烧的要求； (3)降低制粉电耗和其他损耗，提高经济性； (4)防止发生煤粉自燃和爆炸等事故。
煤粉制备系统
中速磨直吹式制粉系统也存在若干问题：
（1）因为直吹式制粉系统直接影响锅炉运行。 （2）中速磨煤机一次风管的煤粉流量均匀性较
差，而且在运行中没有调节煤粉流量的手段。 （3）通过调节给煤机的给煤量来适应锅炉负荷
的变化 （4）中速磨煤机对煤种的适应性较差。 （5）低负荷运行时风煤比增加，影响煤粉的着
火燃烧。
采用热风、高温炉烟和低温炉 烟混合物作干燥剂的三介质干燥直 吹式制粉系统如图4-18所示。
当燃用烟煤和水分不高的褐煤 时采用热风作为干燥剂的单介质干 燥直吹式系统。二介质干燥直吹式 系统和三介质干燥直吹式系统适宜 磨制高水分褐煤。
图4-18 风扇磨三介质干燥直吹式制粉系统
1－给煤机； 2－下降干燥管； 3－风扇磨煤机； 4－粗粉分离器； 5－煤粉分配器；6－燃烧器； 7－高温炉烟抽烟口； 8－混合室； 9－空气预热器； 10－送风机；11－除尘器； 12－引风机；
2．高速磨直吹式制粉系统 风扇磨煤机制粉系统分别采用单介质 干燥直吹式制粉系统、二介质干燥直 吹式制粉系统和三介质干燥直吹式制 粉系统。
图4-17 风扇磨煤机直吹式制粉系统 （a） 单介质干燥； （b）二介质干燥 1－原煤仓； 2－自动磅秤； 3－给煤机； 4－下行干燥管； 5－磨煤机； 6－煤粉分离器；7－燃烧器； 8－二次风箱； 9－空气预热器； 10－送风机； 11－锅炉； 12－抽烟口
图4-15 中速磨煤机的直吹式制粉系统
（a） 负压系统； （b）正压系统（带热一次风机）
1－原煤仓； 2－自动磅秤； 3－给煤机； 4－磨煤机； 5－煤粉分离器； 6－ 一次风风箱；7－煤粉管道； 8－燃烧器； 9－锅炉； 10－送风机； 11－ 热一次风机； 12－空气预热器； 13－热风管道； 14－冷风管道；15－排 粉风机； 16－二次风风箱； 17－冷风门； 18－密封风门； 19－密封风机
煤粉制备及系统
煤粉制备系统及设备1 煤粉的一般特性煤粉的流动性刚磨制好的煤粉枯燥而疏松，其堆积密度为0.4～0.5t/m3，当吸附大量空气后煤粉颗粒被空气隔开，形成煤粉和空气的混合物，并具有良好的流动性，便于管道运输，如果制粉系统的设备不严密，煤粉从不严密处泄露，会造成环境的污染或引起自燃。
自燃性与爆炸性在管道中输送的煤粉假设发生离析而沉积在制粉管道中，由于沉积的煤粉与空气发生缓慢氧化产生的热量的积蓄，时间较长会使积粉层温度升高，到达着火温度后发生自燃。
气粉混合物在一定的浓度和温度下还可能发生爆炸。
当挥发分较高的煤粉浓度到达0.25～3kg/kg空气，温度到达70～130℃时，遇到火源或发生自燃情况时，那么可能发生爆炸。
堆积特性在煤粉仓中自然压紧的煤粉的堆积密度为0.7t/m3，煤粉吸附空气中的水分后容易结块，造成供粉的中断而影响燃烧的稳定性。
因此，中间储仓式制粉系统应设计相应的吸潮装置。
2 煤粉细度和煤粉均匀性指数煤粉细度煤粉最主要的性质之一是煤粉细度，即煤粉颗粒的大小。
煤粉细度是用筛分分析方法确定的，使煤粉通过一组一定孔径的标准筛，存留在某筛子上面的煤粉重量占全部煤粉样重量的百分数来表示煤粉细度，符号为R x 。
符号下标x 代表煤粉粒径或筛网孔径〔微米〕。
R x 又称为某筛的筛余份额，R x 越大，那么煤粉越粗。
式中—筛子上面剩余的煤粉重量 g ；b —通过筛子的煤粉重量 g 。
我国常用：R 90、R 200一般要求：贫煤R 90≤15％，烟煤R 90≤25％，褐煤R 90≤40％运行实践说明，煤粉越细，越容易着火和完全燃烧，排烟损失q 2和机械不完全燃烧损失q 4越小，但是，煤粉越细制粉系统消耗的电能q N 以及金属的磨损量q M 也就越大，制粉系统的经济性降低。
因此，在实际运行中应选择使制粉和燃烧总的损耗最小时的煤粉细度，即最正确煤粉细度或经济煤粉细度。
它与很多因素有关：第一，与煤种有关，其中以燃煤挥发分的影响最大。
制粉系统
3.磨煤机系统着火： 1）如果磨煤机出口温度升高有跳跃现象可以判断磨煤 机内部着火，严重时还会引起炉膛压力、负荷波动； 2）如果发生轻微自燃或着火，应减少热风降低磨煤机 出口温度，增加磨煤机冷风进行吹扫； 3）磨煤机着火严重，应紧急停止，通入消防蒸汽8－ 10分钟进行灭 火，确认磨内无火时，等磨煤机内温度下降到50℃以下 时，打开磨煤 机本体人孔对磨煤机进行检查（包括分离器）彻底消除 着火隐患； 4）如果原煤仓发生自燃会引起给煤机内部温度升高或 着火，此时应停止给煤机运行，关闭给煤机入口闸板，走 空原煤后关闭给煤机出口闸板，对原煤仓进行灭火； 5）如果为风粉管路着火应立即关闭该管路关断挡板， 进行外部降温处理，绝对不允许在降温期间进行通风。
磨煤机煤粉的分离
• 热空气从磨碗底下进入，空气通过磨碗 周围的环隙流经旋转磨碗的外径。装在 磨碗上的叶片（称为叶轮）使气流趋于 垂直方向。在磨碗外径的较小较轻的煤 粒被气流携带向上，而重的丌易磨碎的 外来杂物穿过气流落入侧机体区域。在 此，外来杂物通过侧机体底板由装在转 动的裙罩装置上的刮板装置扫出磨煤机， 然后进入石子煤排出系统。
预防及处理 1停磨，清除异物，检查磨内部件是否脱 落；（注意：当磨煤机进入铁块等高 硬度异物时，应及时消除否则会损坏 碾磨件）； 2检查给煤机或敲打落煤管 3更换或调整间隙； 4更换； 5停止磨和液压油站运行，充气检查蓄能 器；
2
磨一次风和密封风 间差压小
1密封风机入口滤网堵； 2密封风管道逆止阀门板位置丌准确； 3密封风管道漏气或损坏； 4密封件失效； 5密封风机故障；
4磨机的防火系统能接受工作指令。 5检查一次风温度在空气预热器出口远远大 于150℃。 6按现场试运行方案，用自动程序启动磨机。 7检查一次风总量（包括通过筒体的风量和 旁路风量）远大于最低流量。 8 检查磨机煤位探测系统的自动吹扫装置。 9 检查分离器温度的设定值是否调到需要的 温度。 10 监测分离器出口温度。

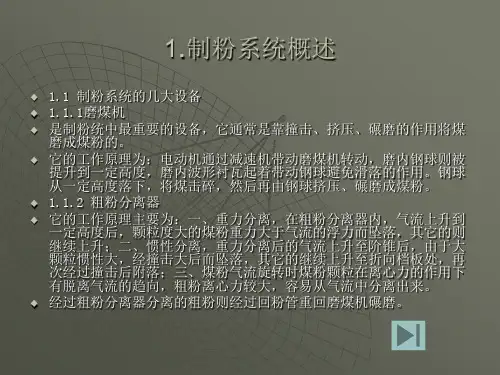

制粉系统
第一节 制粉设备概述及原理
制粉系统的分类：
煤粉制备系统分为直吹式和储仓式：
直吹式制粉系统：磨煤机磨制的煤粉直接吹入锅炉燃烧室。
（1）：磨煤机的出力就是锅炉的燃煤量； （2）：磨煤的干燥剂既是输送煤粉的介质，又是进入燃烧室的一次风。 （3）：制粉系统与锅炉设备之间随时需要保持燃料的供需平衡。
第二节 制粉系统的运行
（岳阳三期）双进双出球磨机直吹式制粉系统 启动：
二：（岳阳三期）双进双出球磨机直吹式制粉系统的启动： 1：一次风机的启动；（一次风母管的压力在6.5KPa以上，风温大于等于300度。） 2：密封风机的启动； 低压润滑油泵启动。 3：启动液压油泵。 （顶轴油压正常后投自动。）（两台同时开启。） 4：投入磨机对应层油枪四支。 （ 燃烧稳定；启动1、2、3台磨，稳燃。） 5：查动态分离器出口关断门关闭，开启煤粉清扫门电动门。逐个吹扫一分钟后关闭，开启 动态分离器出口关断门。 6：全开磨机密封风电动调节挡板，维持差压1.5-2.5KPa 7：开启动态分离器密封风门，启动变频电机动态分离器以初始转速运行。 8：开磨机一次总风门气动闸板，开驱动端。非驱动端容量风调节挡板10%左右，投旁路风调 节挡板自动（暖管），缓慢全开热风门，冷风门投自动，设温度130度暖磨。 9：磨机出口温大于等于60度，关驱动端，非驱动端容量风调节挡板。 10：启动给煤机，稳定后投自动。（先开启出口闸门，启动给煤机，开下煤闸门。） 11：根据煤量投：容量风调节挡板自动。（热风门：投自动） 12：磨机启动后延时3分钟，查高压油泵自动停运。（根据燃烧情况，适时退出油枪运行。）
内容小节：
《（岳阳三期）双进双出球磨机直吹式制粉系统 》√ 《MPS中速磨煤机的工作原理》√ 《中速磨煤机的工作原理》√
制粉系统详细介绍
制粉系统详细介绍火电厂大型燃煤锅炉机组一般都采用煤粉燃烧方式。
这种燃烧方式可以适合于大的锅炉容量，具有较高的燃烧效率、较广的煤种适应性以及较迅速的负荷响应性。
煤粉在炉内是处于悬浮状态燃烧的，燃烧过程在煤粉流经炉膛的短暂时间内完成，从着火稳定性与系统的经济性角度，电站锅炉都对煤粉的细度和干度提出一定的要求。
火力发电厂制粉系统的任务就是将原煤进行磨碎、干燥，成为具有一定细度和水分的煤粉，并把锅炉燃烧所需要的煤粉送入炉内进行燃烧。
制粉系统从系统风压方面可分为正压式和负压式；从工作流程方面又可分为直吹式和中间储仓式两类。
所谓直吹式制粉系统，就是原煤经过磨煤机磨成煤粉后直接吹入炉膛进行燃烧；而中间储仓式制粉系统是将制备出的煤粉先储存在煤粉仓中，然后根据锅炉负荷需要，再从煤粉仓取出经给粉机送入炉膛燃烧。
直吹式制粉系统制备出的煤粉一般是被具有一定风压的一次风吹至炉膛的，系统处于正压状态，所以直吹式制粉系统一般属于正压式制粉系统；而在中间储仓式制粉系统中制备出的煤粉一般是由排粉风机抽出的，系统处于负压状态，所以中间储仓式制粉系统一般属于负压式制粉系统。
我国电厂内各种类型的制粉系统都有采用，过去采用较多的是具有低速钢球磨煤机的中间储仓式制粉系统。
近年来，随着火电建设和电力工业技术的发展，600MW的锅炉所配用的制粉系统几乎都是冷一次风机正压直吹式制粉系统，配置双进双出筒式钢球磨煤机。
双进双出钢球磨煤机每端进口有一个空心圆管，圆管外围有用弹性固定的螺旋输煤器，螺旋输煤器和空心圆管可随磨煤机筒体一起转动，螺旋输煤器如像连续旋转的铰刀，使从给煤机下落的煤，由端头下部不断地被刮向筒内。
螺旋铰刀与空心圆筒的径向外侧在一个固定的圆筒外壳体，圆筒外壳体与带螺旋的空心圆筒之间有一定间隙，这个间隙的作用是：下部可通过煤块，上部可通过磨制后的风粉混合物。
对于硬件杂物可能使螺旋铰刀被卡涩时，因为螺旋铰刀是弹性固定在空心圆管上的，允许有一定位移变形作用，因而不易卡坏。
磨煤机及制粉系统的选择
10～20
15～26
双进双出钢球磨煤机直吹式（旁路风管的布置方式见9.2.3c）)
褐
煤
＞37
＜600
≤5.0
≤19
30～35
中速磨煤机直吹式3.5≤Ke≤5时,不宜使用RP和E型磨煤机）
＜600
＜600
≤3.5
≤3.5
＞19
Mt＞40
45～50
50～60
三介质或二介质干燥风扇磨煤机直吹式
带乏气分离风扇磨煤机直吹式
表1-2各型磨煤机性能综合比较
序号
项目
低速磨煤机
中速磨煤机
风扇磨煤机
筒式磨煤机
双进双出钢球磨煤机
RP(HP)
MPS
E
1
阻力(压头)
(kPa)
2.0-3.0
2.0-3.0
3.5-
5.5
5.0-
7.5
5.0-
7.5
2.16-
2.56
2
磨煤电耗
(kWh/t)
15-20(烟煤)
20-25(无烟煤)
20-25(烟煤)
c）双进双出钢球磨煤机半直吹式；
d）双进双出钢球磨煤机直吹式（配双拱燃烧锅炉）
贫煤
10～15
800
～900
不限
≤15
4～6
8～10
a）中间贮仓钢球磨煤机热风送粉；
b）中间贮仓钢球磨煤机炉烟干燥热风送粉；
c）双进双出钢球磨煤机半直吹式；
d）双进双出钢球磨煤机直吹式（配双拱燃烧锅炉）
15～20
700
～800
表1-1磨煤机及制粉系统的选择
煤
种
煤特性参数
磨煤机及制粉系统
钢球磨煤机制粉系统
钢球磨煤机制粉系统1.1.1单进单出钢球磨煤机制粉系统钢球磨煤机制粉系统分为集中制和单元制两类。
多台锅炉燃用的煤粉都集中在制粉车间或制粉工厂进行干燥和磨制，称为集中制粉系统。
如果制粉系统直接与锅炉配套，并取用锅炉的热空气或热烟气作为干燥剂的输送介质，就称为单元制制粉系统。
单元制制粉系统又可分为直吹式和中间储仓式两种。
在直吹式系统中，煤粉从磨煤机中出来，直接经燃烧器送入炉膛；在中间储仓式制粉系统中，煤粉被收集储存在煤粉仓中，燃用时再由煤粉仓下部的给粉机按锅炉负荷的需要调节给粉量，经排粉机或一次风机送入炉内。
单元制制粉系统中，如果干燥后的干燥剂连同燃料中蒸发出的水蒸气均送入锅炉的炉膛，则称为闭式单元制系统，一般适用折算水分M ZS＜（0.04～0.05）kg/MJ，（折算水分是相对于每4190kJ/kg(1000kcal/kg)发热量的水分，即M ZS=M ar/Q net,，ar；如不送入炉膛，而直接排放到大气中或引风机前的烟道内，则称为开式单元制系统，适用于折算水分M ZS≥0.05kg/MJ。
⑴直吹式制粉系统钢球磨直吹式制粉系统如图2-15所示。
直吹式制粉系统中，原煤的干燥可以利用热空气或热空气与炉烟的混合物。
原煤干燥过程中在磨煤机前的下行干燥管内进行部分干燥。
如原水分较低，就可不设前置干燥管，此时磨煤和干燥过程就全部在磨煤和内完成。
为了对原煤有一定的适应能力，国内钢球磨煤和制粉系统全部装有一段前置下行干燥设备。
如果锅炉的热空气温度能满足原煤干燥的要求，那么采用热空气作为干燥剂是有利的。
因为此时在炉膛的着火和燃烧区可以获得较高的温度，有益于稳定燃料的着火和燃烧。
现代锅炉设备热空气温度不会超过450℃。
因而对个别水分较高的煤种，为提高干燥能力，有些国外电厂采用热空气与炉烟混合物作为干燥剂。
国内钢球磨煤机制粉系统绝大多数采用热空气作干燥剂。
采用热空气干燥时，由于干燥剂内含氧量较高，增大了爆炸的危险性。
