2-1螺纹的种类和应用
课题序号理论授课班级授课课时 2 授课形式理论：使用多媒体教学方法讲授（.PPT）；授课章节名称第二章螺纹传动§2-1 螺纹的种类和应用使用教具课件教学目的1．了解螺纹类型及应用2. 掌握螺纹特点教学重点掌握螺纹特点教学难点掌握螺纹特点更新、补充、删节内容课外作业教学后记授课主要内容或板书设计第二章螺纹传动§2-1 螺纹的种类和应用一、按螺纹牙型的不同分类1.三角形螺纹：2.矩形螺纹：3.梯形螺纹：4.锯齿型螺纹：二、按螺旋线方向分类及应用根据螺旋线方向不同，螺纹分为左旋螺纹和右旋螺纹。
螺旋线方向的判别：方法一：右旋螺纹：顺时针旋入的螺纹（或右边高），应用广泛。
左旋螺纹：逆时针旋入的螺纹（或左边高）。
方法二：用右手来判定：伸出右手，手心对着自己，四指与轴线平行，看螺纹的倾斜方向是否与大拇指的指向一致，一致就为右旋螺纹，不一致就为左旋螺纹。
三、按螺旋线的线数分类及其应用根据螺旋线的线数（头数），分为单线螺纹、双线螺纹和多线螺纹。
四、按螺旋线形成的表面分类根据螺旋线形成的表面，分为内螺纹和外螺纹。
课堂教学安排教学过程主要教学内容及步骤新课引入新授学生自习知识精讲【导入】大家肯定不会对螺纹感到陌生，螺纹是在生活中经常看到的，但螺纹是不是只有咱们看到的这一种呢？如果不是它还有什么样的？又是怎么分的呢？这就是今天要跟大家讲的内容。
螺旋传动是利用螺杆和螺母组成的螺旋副来实现传动的。
第二章螺纹传动§2-1 螺纹的种类和应用一、按螺纹牙型的不同分类1.三角形螺纹：又称普通螺纹，牙型为三角形，分为粗牙和细牙两种，广泛用于各种紧固连接。
粗牙的应用最广，细牙的使用于薄壁零件的连接和微调机构的调整。
2.矩形螺纹：牙型为矩形，传动效率高，用于螺旋传动。
但牙根强度低，精加工困难，还未标准化已逐渐被梯形螺纹代替3.梯形螺纹：牙型是梯形，牙根强度较高，易加工。
广泛用于螺旋传动。
4.锯齿型螺纹：牙型是锯齿形，牙根强度较高，用于单向螺旋传动。
螺纹的种类和应用
切削加工
通过切削刀具对材料进行切削 ，形成螺纹。这种方法精度高
，适用于批量生产。
滚压加工
利用滚压工具对材料进行滚压 ，形成螺纹。这种方法效率高
，适用于大批量生产。
挤压加工
通过挤压工具对材料进行挤压 ，形成螺纹。这种方法适用于
高强度材料的螺纹加工。
攻丝加工
利用丝锥对材料进行攻丝，形 成螺纹。这种方法适用于孔内
合格。
三针测量法
使用三根相同直径的量 针测量螺纹的中径，然 后根据量针直径和测量
值计算中径。
千分尺测量法
使用千分尺测量螺纹的 螺距、中径和顶径等参
数。
影像仪测量法
使用影像仪观察螺纹的 轮廓，通过测量和分析 轮廓数据来获取螺纹参
数。
04 螺纹的加工和制造
CHAPTER
螺纹的加工方法
01
02
03
04
应用
在各种机械、设备和工具 中广泛应用，如螺栓、螺 母、紧固件等。
梯形螺纹
定义
梯形螺纹是一种牙型为梯形的螺纹， 其牙侧角较大，主要用于传递扭矩。
应用
常用于各种传动机构，如蜗轮蜗杆、 丝杠等。
特征
梯形螺纹的牙顶和牙底均为矩形，牙 侧角为45°。
锯齿形螺纹
定义
锯齿形螺纹是一种牙型类 似锯齿的螺纹，主要用于 承受单向轴向力。
更换
当螺纹无法修复或维修成本过高时，应更换整个部件。选择合适的更换部件，并按照规 定的操作步骤进行更换。
谢谢
THANKS
在医疗器械领域中，螺纹被广泛应用 于各种医疗设备和器械的制造和装配。 例如，手术器械、牙科设备、植入物 等都离不开螺纹连接。
VS
由于医疗器械直接关系到人的生命健 康，因此对于螺纹的精度、卫生和安 全性等方面都有着非常高的要求。同 时，医疗器械领域的螺纹也需要具有 良好的耐腐蚀性和耐磨性，以确保长 期使用的稳定性和可靠性。
螺纹的基础知识PPT课件
55°非密封管螺纹的标记示例:
G: 非密封管螺纹的螺纹特征代号； G3/4: 尺寸代号为3/4的单线右旋圆柱内螺纹； G3/4A或G3/4B: 尺寸代号为3/4的单线右旋圆柱外螺纹, 标记中的A和B是螺纹中径的公差等级； G3/4-LH和G3/4A-LH中的LH表示左旋螺纹，二者构成的螺 纹副仅标注外螺纹的标记代号。
（1）、 牙型 在通过螺纹轴线的剖面区域上，螺纹的轮廓形状称为牙型。
有三角形、梯形、锯齿形、圆弧和矩形等牙型。
矩形螺纹
螺纹的牙型比较
30º
15º
三角形螺纹 M
梯形螺纹 Tr
30º 3º
螺 纹 牙 形 角？
锯齿形螺纹 B
螺 距？
（2）、公称直径 螺纹有大径（d、D）、中径（d2、D2）、小径（d1、 D1），在表示螺纹时采用的是公称直径，公称直径是 代表螺纹尺寸的直径。
SUCCESS
THANK YOU
2019/6/18
普通螺纹的旋合长度
有长、中、短三种，分别用代号L、N、S表示。
M10－5g6g―S 为短旋合长度的螺纹
M10―7H―L
为长旋合长度的螺纹
当螺纹为中等旋合长度时，代号N不标注。
当特殊需要时，可注明旋合长度的数值。 M20×2―5g6g―40
旋向代号
梯形螺纹和锯齿形螺纹的标记与普通螺纹类同。
梯形螺纹的标记示例
Tr40×7LH－7e, 梯形螺纹(螺纹特征代号为Tr), 公称
直径φ40 ，单线，螺距7，左旋，中径公差带代号7e；中等 旋合长度。 注意: 只标注中径公差带代号，旋合长度只有两 种（代号N和L），当中等旋合长度时，N省略不注。
当螺纹为多线螺纹时，标记为：
中径： 在大径和小径之间有一假想圆柱面，在其母线上牙型 的

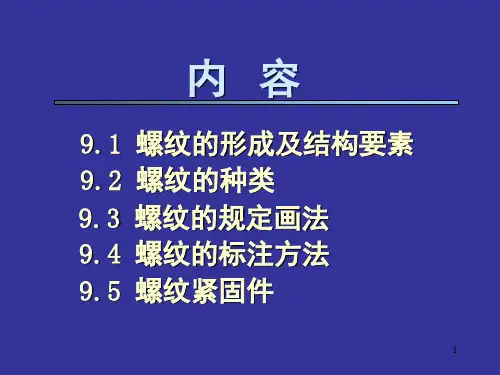

机械制图螺纹课堂PPT
3
线数(n)
沿一条螺旋线形成螺纹
单线螺纹
沿两条以上、在轴向等距 分布的螺旋线形成螺纹
多线螺纹
螺距(P)
导程(L) P = L / n
4
螺纹五要素
旋向
~~~~~~~~~~
牙型
大经、小经
螺距
右旋螺纹 （顺时针旋入）
左旋螺纹 （逆时针旋入）
线数 旋向
标准螺纹
5
9.2 螺纹的种类
连接螺纹
起连接作用的螺纹称连接螺纹
垫圈
GB97.1 - 85 - 16
0.8d 1.1d 2.2d
0.15d 2d
15
螺纹紧固件的装配画法 螺栓连接
3~5
L
1 2
注意
1.1d
有线！
(螺栓,螺母,垫圈等均按未剖绘制)
L=1+2+0.15d+0.8d+(3~5)
16
螺钉连接
有效长度 L=bm+1
L b=2d
0.5d 0.25d
90º 0.3d
1.1d
0.1d
1
取决于被旋入 零件的材料
bm
0.5d
钢: bm=d 铸铁:bm=1.25d 铝: bm=2d
45º
17
双头螺柱连接
18
小结
掌握螺纹的画法和标注
牙顶线（粗）
画法 三条线
牙底线（细）
标注
普通螺纹
螺纹终止线（粗） 粗牙：不标螺距 细牙：必标螺距
管螺纹：指引线标注
掌握螺栓连接及螺钉连接的画法
普通螺纹 代号：M
M 10 1 -- 5g6g
代号 大经 螺距
公差带代号
线数(n)
沿一条螺旋线形成螺纹
单线螺纹
沿两条以上、在轴向等距 分布的螺旋线形成螺纹
多线螺纹
螺距(P)
导程(L) P = L / n
4
螺纹五要素
旋向
~~~~~~~~~~
牙型
大经、小经
螺距
右旋螺纹 （顺时针旋入）
左旋螺纹 （逆时针旋入）
线数 旋向
标准螺纹
5
9.2 螺纹的种类
连接螺纹
起连接作用的螺纹称连接螺纹
垫圈
GB97.1 - 85 - 16
0.8d 1.1d 2.2d
0.15d 2d
15
螺纹紧固件的装配画法 螺栓连接
3~5
L
1 2
注意
1.1d
有线！
(螺栓,螺母,垫圈等均按未剖绘制)
L=1+2+0.15d+0.8d+(3~5)
16
螺钉连接
有效长度 L=bm+1
L b=2d
0.5d 0.25d
90º 0.3d
1.1d
0.1d
1
取决于被旋入 零件的材料
bm
0.5d
钢: bm=d 铸铁:bm=1.25d 铝: bm=2d
45º
17
双头螺柱连接
18
小结
掌握螺纹的画法和标注
牙顶线（粗）
画法 三条线
牙底线（细）
标注
普通螺纹
螺纹终止线（粗） 粗牙：不标螺距 细牙：必标螺距
管螺纹：指引线标注
掌握螺栓连接及螺钉连接的画法
普通螺纹 代号：M
M 10 1 -- 5g6g
代号 大经 螺距
公差带代号
螺纹基础知识PPT
螺纹的润滑
01
根据螺纹的材质和使用环境选择合适的润滑剂，如润滑油、润 滑脂等。
02
定期涂抹润滑剂，确保螺纹在转动时顺畅无阻。
注意润滑剂的清洁和更换，避免油污和杂质对螺纹造成损害。
03
螺纹的维修与更换
1
检查螺纹的磨损情况，如磨损严重应及时维修或 更换。
2
根据损坏情况选择合适的维修方法，如填补、抛 光等。
合标准。
千分尺
用于测量螺纹中径、螺 距等参数，确保螺纹精
度。
影像仪
通过投影和观察，检测 螺纹表面质量、形状和
尺寸等参数。
螺纹检测标准与方法
01
国家标准
根据国家制定的相关标准，对螺纹的尺寸、公差、表面质量等进行规定。
02
国际标准
采用国际标准化组织（ISO）制定的标准，对国际间螺纹的互换性和兼
容性进行规范。
左旋螺纹
逆时针旋转时旋入的螺纹，较少 见。
03 螺纹标准与规范
国际标准ISO
统一了各国标准，形成了国际通用的标准体系， 便于各国间的贸易交流和技术合作。
规定了螺纹的基本参数、公差、标记方法等，为 各国制定自己的标准提供了参考依据。
定期更新标准，以适应技术的发展和产业的需求。
中国标准GB
01
是中国螺纹标准的总称，包括各种类型和规格的螺纹标准。
指比标准螺距小的螺距值，用于需要减小螺纹连接松动的情况。
螺纹牙型
01
02
03
04
三角形螺纹
应用广泛，主要用于连接和密 封。
矩形螺纹
传动效率高，但加工困难。
梯形螺纹
兼具三角形和矩形螺纹的特点 ，应用较广。
锯齿形螺纹
《螺纹知识》PPT课件
精选PPT
18
示例： 1/4-20UNF-2A
螺纹等级代号 螺纹系列代号 每英寸牙数 公称尺寸
精选PPT
19
管螺纹
管螺纹实际上是一种特殊的惠氏英制螺纹。它的牙细而 浅，以避免过分削弱管壁；内外径无间隙，并作成圆顶，以 便结合紧密。ISO管螺纹由英国的管螺纹标准BS21演变而来， 将其全部尺寸利用公式（1in=25.4mm）将原标准表格中英 寸数值转化为毫米值，只把英寸值的公称尺寸代号保留下来， 它是尺寸代号，而不是尺寸值。世界各国都是以ISO标准为 蓝本制定的，我国的管螺纹标准与ISO / TC5颁布的管螺纹 标准得到了除美国以外的世界各国的采纳。
单线螺纹
精选PPT
双线螺纹
8
螺距和导程
相邻两牙在中径线上对应点间的轴向距离称为螺 距，用ｐ表示
同一条螺旋线上相邻两牙在中径线上对应点间的 距离称为导程，用ph表示
螺距=导程
导程 螺距
单线螺纹：ｐ= ph 多线螺纹：ｐ=ph/n
精选PPT
9
旋向
螺纹的旋向有左旋和右旋之分
若顺着螺杆旋进方向 观察，顺时针旋转时旋进 的螺纹称右旋螺纹，逆时 针旋转时旋进的螺纹称左 旋螺纹
34
螺纹规使用“手法”
精选PPT
35
精选PPT
36
旋向
导程（ｐ螺距）（多线时）
当为右旋螺纹时，“旋向”省略标注。左旋螺纹用“LH”表示
粗牙普通螺纹，螺距省略标注
精选PPT
14
米制螺纹
米制螺纹是一种使用最多的 紧固连接螺纹，其特点是规格多、 公差带种类多、旋合性好、易于 加工、连接牢固、适用范围广。
精选PPT
15
一.普通米制螺纹代号
螺纹的基本知识(ppt文档)
首 页 章目录 节目录 上一页 下一页
一、螺纹表示法
1. 螺纹的基本知识
§7-5 零件上的螺纹和常见工艺结构的表示法
形成螺纹的加工方法很多。
在车床上车削外螺纹的情况：
在车床上车削内螺纹的情况：
首 页 章目录 节目录 上一页 下一页
一、螺纹表示法
1. 螺纹的基本知识 ⑴ 螺纹的要素
§7-5 零件上的螺纹和常见工艺结构的表示法
第十二讲 螺纹
第十二讲 螺纹
12-1 螺纹的基本知识 12-2 螺纹的表示法 12-3 螺纹的工艺结构及其尺寸注法
首 页 章目录 节目录 上一页 下一页
一、螺纹表示法
1. 螺纹的基本知识
§7-5 零件上的螺纹和常见工艺结构的表示法
螺纹是指在圆柱或圆锥表面上，沿着螺旋线形成的、具有规定牙 型的连续凸起（凸起是指螺纹两侧面间的实体部分，又称牙）。凹陷 部分称螺纹沟槽。
⑵ 螺纹的种类
§7-5 零件上的螺纹和常见工艺结构的表示法
首 页 章目录 节目录 上一页 下一页
一、螺纹表示法
1. 螺纹的基本知识 ⑴ 螺纹的要素
§7-5 零件上的螺纹和常见工艺结构的表示法
首 页 章目录 节目录 上一页 下一页
一、螺纹表示法
1. 螺纹的基本知识 ⑴ 螺纹的要素
§7-5 零件上的螺纹和常见工艺结构的表示法
首 页 章目录 节目录 上一页 下一页
一、螺纹表示法 1. 螺纹的基本知识
首 页 章目录 节目录 上一页 下一页
一、螺纹表示法
1. 螺纹的基本知识 ⑴ 螺纹的要素
§7-5 零件上的螺纹和常见工艺结构的表示法
首 页 章目录 节目录 上一 ⑴ 螺纹的要素
§7-5 零件上的螺纹和常见工艺结构的表示法
各类螺纹知识ppt
柱进行连接。
用途
螺柱连接常用于被连接件之一 较厚或需要穿过被连接件进行 连接的情况，如板件、箱体等
。
类型
螺柱连接根据其结构特点可分 为普通螺柱连接和定位螺柱连
接。
螺钉连接
定义
螺钉连接是指一个带有螺纹的 螺钉穿过两个金属件中的一个 带有光孔的金属件，再通过另 一个带有光孔的金属件进行固
定。
用途
螺钉连接常用于需要穿过两个被 连接件进行连接的情况，如板件 、箱体等。
其他非标螺纹
特殊用途螺纹
特殊用途螺纹包括方头螺纹、 圆头螺纹、管螺纹等，主要用 于特殊设备的连接和密封。
高强度螺纹
高强度螺纹主要用于高强度、 高刚度的重要连接件，如航空
航天、核工业等领域。
矩形螺纹
矩形螺纹是一种传动效率较高 的螺旋传动，主要用于高速重
载的传动系统。
04
螺纹加工方法
切削加工
01
02
它具有较小的牙形和螺距，可 以获得较好的运动平稳性和精 度。
梯形螺纹的承载能力较小，适 用于高速、轻载的传动系统。
03
非标螺纹种类
人字形螺纹
特点
人字形螺纹是一种常见的 高温高压管道用连接件， 具有较高的强度和较好的 密封性能。
用途
人字形螺纹主要用于高温 高压管道的连接，如石油 化工、制药、食品等行业 。
类型
螺钉连接根据其结构特点可分为普 通螺钉连接和定位螺钉连接。
其他连接方式
定义
除了螺栓连接、螺柱连接和螺 钉连接外，还有许多其他的螺 纹连接方式，如焊接、铆接、
胀接等。
用途
这些连接方式根据其特点被应 用于不同的场合，如焊接常用 于较大结构或压力容器等场合
用途
螺柱连接常用于被连接件之一 较厚或需要穿过被连接件进行 连接的情况，如板件、箱体等
。
类型
螺柱连接根据其结构特点可分 为普通螺柱连接和定位螺柱连
接。
螺钉连接
定义
螺钉连接是指一个带有螺纹的 螺钉穿过两个金属件中的一个 带有光孔的金属件，再通过另 一个带有光孔的金属件进行固
定。
用途
螺钉连接常用于需要穿过两个被 连接件进行连接的情况，如板件 、箱体等。
其他非标螺纹
特殊用途螺纹
特殊用途螺纹包括方头螺纹、 圆头螺纹、管螺纹等，主要用 于特殊设备的连接和密封。
高强度螺纹
高强度螺纹主要用于高强度、 高刚度的重要连接件，如航空
航天、核工业等领域。
矩形螺纹
矩形螺纹是一种传动效率较高 的螺旋传动，主要用于高速重
载的传动系统。
04
螺纹加工方法
切削加工
01
02
它具有较小的牙形和螺距，可 以获得较好的运动平稳性和精 度。
梯形螺纹的承载能力较小，适 用于高速、轻载的传动系统。
03
非标螺纹种类
人字形螺纹
特点
人字形螺纹是一种常见的 高温高压管道用连接件， 具有较高的强度和较好的 密封性能。
用途
人字形螺纹主要用于高温 高压管道的连接，如石油 化工、制药、食品等行业 。
类型
螺钉连接根据其结构特点可分为普 通螺钉连接和定位螺钉连接。
其他连接方式
定义
除了螺栓连接、螺柱连接和螺 钉连接外，还有许多其他的螺 纹连接方式，如焊接、铆接、
胀接等。
用途
这些连接方式根据其特点被应 用于不同的场合，如焊接常用 于较大结构或压力容器等场合
《常用螺纹基础知识》全面螺纹讲解说明 PPT课件
公称直径 D，d
螺距 P
0.5 3
0.35
4
0.7
0.5
5
0.8
0.5
1 6
0.75
1.25
8
1
0.75
1.5
10
1.25
1
0.75
小径 D1,D1 2.459 2.621
3.242 3.459 4.134 4.459 4.917 5.188
6.647 6.917 7.188
8.376 8.647 8.917 9.188
1/4
19
1.337
3/8
19
1.337
1/2
14
1.814
5/8
14
1.814
3/4
14
1.814
7/8
14
1.814
1
11
2.309
11/8
11
2.309
牙高h
0.856 0.856 1.162 1.162 1.162 1.162 1.479 1.479
大径D=d
13.157 16.662 20.955 22.911 26.441 30.201 33.249 37.897
·公差带 位置（基本偏差）
内螺纹 中径D2 小径D1
G,H
大小（公差等级） 4，5，6，7，8
外螺纹
大径d
中径d2
e，f，g，h
4，6，8
3，4，5，6，7， 8，9
2、普通螺纹旋合长度
（mm）
公称直径
旋合长度·
螺距
D,d
PS
N
L
＞≤
≤＞≤＞
公称直径
旋合长度·
《常用螺纹基础知识》_全面螺纹讲解说明 PPT
常用普通螺纹基本尺寸（GB/T 196-81)
常用普通螺纹基本尺寸（GB/T 196-81)
2、非螺纹密封的管螺纹基本尺寸（GB 7307—87)
H=0.960491P P=25.4/n H=0.640327P R=0.137329P n：每25.4mm内的牙数 D,d—内、外螺纹大径 D2,d2—内、外螺纹中径 D1,d1—内、外螺纹小径
第一章 度量单位
当今世界上长度计量单位主要有两种，一种为公制，计量单位为米
（m）、厘米（cm）、毫米（mm）等，在欧州、我国及日本等东南亚地 区使用较多，另一种为英制，计量单位主要为英寸（inch），相当于我国 旧制的市寸，在美国、英国等欧美国家使用较多。
1、公制计量：（10进制）
1m =100 cm=1000 mm
《常用螺纹基础知识》_全面螺纹讲解说明
第一章 第二章 第三章 第四章 第五章 第六章 第七章 第八章 第九章 第十章
目录
度量单位 螺纹的定义及分类 螺纹基本尺寸 螺纹的公差和旋合长度 我国常用螺纹的标记示例 螺纹的画法及其标注 螺纹零件的结构要素 螺纹紧固件的特点和应用 螺纹的旋向和辨别 螺纹的性能等级及典型加工工艺
第八章 螺纹紧固件的特点和应用
第九章、螺纹的旋向和辨别
1、螺纹的旋向 螺纹的旋向是指螺纹在圆柱面或圆锥面上的绕行方向。有左旋和右旋两种，顺
时针旋转时旋入的螺纹称为右旋螺纹，逆时针旋转时旋入的螺纹称为左旋螺纹，常 用的螺纹多为右旋螺纹，国标规定右旋螺纹不作标注，左旋则必需用 字母“LH”标 注，以示区别。
1cm=10mm 2、英制计量：（8进制）
1英寸=25.4 mm =8英分 英寸的细分单位：
例如：3/8×25.4 =9.52mm
螺纹培训(PPT136页)
螺纹公差与检测
二、螺纹的标记 普通螺纹的完整标记： M16×Ph3 P1.5-5g6g-L-LH 尺寸代号 16：公称直径16mm Ph3：导程3mm P1.5：螺距1.5mm
螺纹公差与检测
二、螺纹的标记 普通螺纹的完整标记： M16×Ph3 P1.5-5g6g-L-LH 公差带代号 5g：中径公差带代号 6g：顶径公差带代号
的螺纹，可选择短旋合长度组； ⒋对于调整用的螺纹，可根据调整
行程的长短选择合适的旋合长度组。
螺纹公差与检测
二、螺纹的标记 普通螺纹的完整标记： M16×Ph3 P1.5-5g6g-L-LH 旋向代号 LH：左旋（右旋不注）
螺纹公差与检测
二、螺纹的标记
普通螺纹的完整标记（可以简化）
①单线螺纹的尺寸代号为公称直
例如，自攻螺钉用螺纹、 木螺钉螺纹和气瓶专用螺纹等。
螺纹公差与检测
一、螺纹的分类 按用途分： 专用螺纹 使用要求：
旋合性，较高的连接强度。
部分专用螺纹
防盗螺丝
平尾自攻螺丝
部分专用螺纹
十字带垫自攻螺丝 十字大扁头自攻螺丝
部分专用螺纹
沉头自攻钉
自攻螺丝
一些螺纹的画法：
螺纹的基本画法：
螺纹公差与检测
螺纹公差与检测
二、螺纹的标记 55°密封管螺纹的完整标记：
由螺纹特征代号、尺寸代号、 旋向代号组成。 如：Rp1/2 Rp：表示圆柱内螺纹；
螺纹公差与检测
二、螺纹的标记
55°密封管螺纹的完整标记： 螺纹副标记如：
Rc/R2 3/4 （锥/锥） Rp/R1 3 （柱/锥） 螺纹副中只注写一次尺寸代号。
作用中径的计算公式为 d2m = d2s +（fp+fα）
螺栓类型及使用ppt课件
2019/5/18
螺栓
锁紧螺母、盖型螺母
用途：
自锁螺母和普通六角螺母一样， 但比普通螺母更具有防松的功 能，一般用在振动的连接部位。
盖型螺母比普通螺母多了一个 装饰的功能。
标记： 锁紧螺母的国标号为： GB/T6186 2000 盖型螺母的国标号: GB/T923-88
P.22/33
2019/5/18
⑴ 牙型 在通过螺纹轴线的剖面上 螺纹的轮廓形状
⑵ 螺纹的直径 螺纹有大径（外螺纹
用d，内螺纹用D表示）、小径和中径之
分。 ⑶ 螺纹线数
单线和多线之分
单线螺纹：导程= 螺距 ⑷ 螺距P 导程S 多线螺纹：导程=螺距×线数
⑸ 旋向 螺纹有左旋和右旋之分。
2019/5/18
P.4/33
螺栓
三、螺纹连接种类
3.1螺栓連接
a) 普通螺栓联接——被联接件不太厚， 通孔不带螺纹，螺杆 穿过通孔与螺母配合 使用。装配后孔与杆 间有间隙，结构简单 ，装拆方便，可多个 装拆，应用较广。主 要用于被连接件不厚 、通孔、经常拆卸的 场合。
2019/5/18
b) 铰制孔螺栓联接——装配 后无间隙，主要承受横向载 荷，也可作定位用，采用基 孔制配合铰制孔螺栓联接
标记： 规格16mm,材料45#的弹簧垫圈 的标示：
GB/T 93 16
P.24/33
2019/5/18
螺栓
止动垫圈、带爪垫圈
用途： 配合螺母防止螺母松动，主要 用于制有外螺纹的轴或紧定套 上作固定作用。
标记： 规格 16mm，材料Q235，
表面氧化的圆螺母用止动垫圈 标示为：
GB/T 858 16
标记： 螺纹规格d=M12×1.25、公称
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
单线螺纹
多线螺纹
分类方式四：按螺旋线形成的表面分类
内螺纹
外螺纹
螺纹种类
三角形
牙 矩形 型 梯形
锯齿形
旋 左旋 向 右旋
线 单线 数 多线
应用
广泛用于各种紧固连接 用于螺旋传动 用于机床设备的螺旋传动
适用于单向螺旋传动，多用于起重机械
仅用于特殊要求的场合 广泛应用 主要用于连接 主要用于螺旋传动
分类方式五：按用途分类 连接螺纹 传动螺纹
三角形螺纹
矩形螺纹 梯形螺纹 锯齿形螺纹
练习题小试牛刀
1、螺纹按牙型分为
，
2、螺旋传动是把主动件的
3、螺纹按螺旋线的方向分为
4、螺旋传动是利用
和
，
和
。
运动转变为从 动件的
和_____。
组成的
副。
运动。
小结
1、知道螺旋传动。 2、认识常见的几种螺纹及应用。 3、会按分类方式对螺纹进行分类。
感谢下 载
第二章 螺旋传动
一、螺旋传动 利用螺旋副来传递运动和（或）
动力的一种机械传动,可以方便的把主动 件的回转运动转变为从动件的直线运动。
§2－1 螺纹的种类和应用
分类方式一：按螺纹牙型分类
三角形螺纹（普通螺纹）
矩形螺纹
梯形螺纹
锯齿形螺纹
分类方式二：按螺旋线的方向分类
右旋螺纹
பைடு நூலகம்
左旋螺纹
分类方式三：按螺旋线的线数分类
