高速公路施工工艺流程图
改扩建高速公路路面铣刨施工工法
改扩建高速公路路面铣刨施工工法(总13页)-本页仅作为预览文档封面，使用时请删除本页-改扩建高速公路路面铣刨施工工法中铁五局集团第二工程有限责任公司杨绍德江涛1、前言随着高速公路建设和社会经济的高速发展，发达地区的新建高速公路项目将越来越少，原有的双向四车道高速公路已满足不了现有的运输能力，因此，四车道高速扩建成八车道高速将是今后高速公路建设的重要发展趋势。
改扩建需要将原有高速公路两侧硬路肩范围内的老路面结构层分台阶铣刨后进行拼宽，铣刨工艺是改扩建项目的一道重要工序。
由中铁五局二公司施工的河北省涿州(京翼界)至石家庄公路改扩建工程，老路面改建采用了铣刨工法。
并取得了较好的质量和经济效益，经总结形成本工法。
2、工法特点及适用范围铣刨施工分为普通铣刨和精铣刨两种形式：普通铣刨：采用普通铣刨机将老路面结构层进行铣刨，铣刨深度可达0-300mm不等。
精铣刨：是采用精铣刨机对老路面拉毛，和对桥面铺装进行精铣刨，利用精铣刨鼓刀间距更小的特点，对路面实施更细密的铣刨处理。
XM200型路面铣刨机铣刨施工无噪音、无扬尘。
铣刨后的铣刨料可再利用。
铣刨施工速度快。
铣刨后的路面台阶整齐，质量可靠。
3、工艺原理利用铣刨机将高速公路路面进行铣刨，铣刨料直接输送到运输车内运走，或对混凝土路面进行精铣刨，以提高平整度和粘贴良好，保证台阶质量。
4、施工工艺流程和施工要点施工工艺流程图:施工要点、准备工作1）测量放样。
采用GPS或全站仪精确放样，放出铣刨边线；水准仪精测高程，确定铣刨深度。
铣刨前坐标放样2）划线。
可根据现场实际情况采用细石灰或者红油漆划线，确定铣刨范围，同时订桩标出铣刨深度。
3）铣刨机就位。
铣刨机就位调整姿势，准确对位，装料车同步跟上，准备铣刨。
铣刨机，装料车就位、铣刨施工京石改扩建工程铣刨施工涉及老路拼宽台阶铣刨，老路面拉毛(精铣刨)、桥面精铣刨、老路面病害处理局部铣刨，坑槽铣刨等多种形式。
1）老路拼宽台阶铣刨旧路拼宽时，需要将旧路挖台阶后进行拼宽施工，根据旧路基边坡及路基填筑质量的高低确定旧路台阶挖除的宽度，如果旧路边坡压实度好的，将旧路土路肩范围内挖台阶后拼宽填筑路基，如果旧路基压实度较差，根据设计需要将整个硬路肩挖台阶后拼度填筑路基，路面结构层根据拼宽后路面加高值确定旧路面结构层的台阶铣刨数量、高度和宽度。
高速公路路面排水工程施工方案
路面排水工程施工方案编制：复核：审核：XXXXX合同段项目经理部20 年月目录一、编制依据、范围、原则 (3)1、编制依据 (3)2、编制范围 (3)3、编制原则 (3)二、工程概况 (4)1、基本情况 (4)2、路面排水工程内容 (4)3、路面排水设计材料要求 (4)三、施工准备及人员安排 (5)1、施工准备 (5)2、施工部署与人员安排 (7)四、路面排水工程主要施工方法 (7)（一）路面排水 (8)（二）中央分隔带纵向、横向排水 (8)1、横向排水管施工： (8)2、中央分隔带盲沟及纵向排水管施工 (9)3、超高段路面排水集水沟及集水井的施工： (10)五、路面排水工程施工工艺流程 (11)1、纵向排水盲沟施工工艺流程图 (13)2、路面横向排水施工工艺流程图 (14)3、纵向排水沟与集水井施工工艺流程图 (15)六、质量控制措施 (16)1、建立质量管理组织机构 (16)2、建立和落实质量岗位责任制 (16)3、质量控制措施的方法 (16)4、技术保证措施 (18)七、安全生产保证措施 (22)八、环境保护与水土保持措施 (23)路面排水工程施工方案一、编制依据、范围、原则1、编制依据本施工方案编制依据有下列文件：1.1、业主《招标文件》及补遗书；1.2、黄鄂高速公路团风段路面工程施工设计图纸；1.3、我公司与业主签定的施工合同；1.4、国家颁布的有关法律法规；1.5、相应标准、规范等；1.6、施工安全操作规程；1.7、踏勘现场掌握的情况，我公司以往类似工程的施工经验；1.8、地方的法律、法规及工程施工所在地居民的民俗风情与行为贯例。
2、编制范围本施工方案编制范围为湖北省黄冈至鄂州高速公路团风段HETFTJ-1合同段，即设计起讫里程桩号为K0+827.850～K13+343.228，包括黄州北互通、马曹庙互通、黄冈北互通，主线全长13.285公里（其中K1+700=K0+930.219，长链769.781m）范围内的路表排水、路面内部排水、中央分隔带纵向排水、横向排水、超高排水等工程。

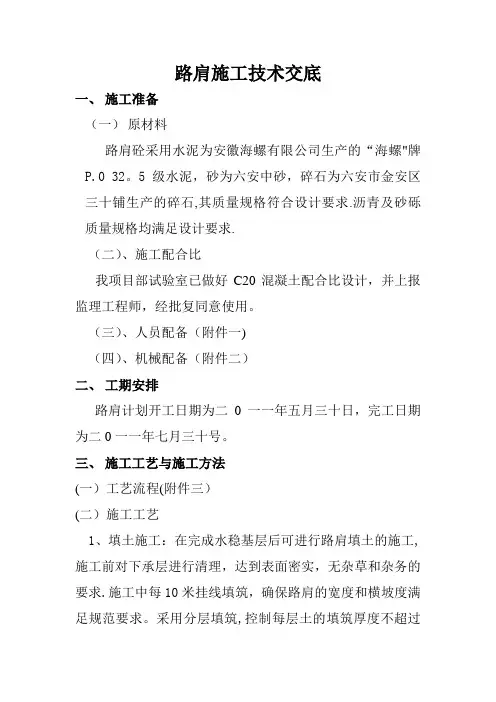

高速公路路面路肩施工技术交底
路肩施工技术交底一、施工准备（一）原材料路肩砼采用水泥为安徽海螺有限公司生产的“海螺"牌P.0 32。
5级水泥，砂为六安中砂，碎石为六安市金安区三十铺生产的碎石,其质量规格符合设计要求.沥青及砂砾质量规格均满足设计要求.（二）、施工配合比我项目部试验室已做好C20混凝土配合比设计，并上报监理工程师，经批复同意使用。
（三）、人员配备（附件一)（四）、机械配备（附件二）二、工期安排路肩计划开工日期为二0一一年五月三十日，完工日期为二0一一年七月三十号。
三、施工工艺与施工方法(一）工艺流程(附件三）(二）施工工艺1、填土施工：在完成水稳基层后可进行路肩填土的施工,施工前对下承层进行清理，达到表面密实，无杂草和杂务的要求.施工中每10米挂线填筑，确保路肩的宽度和横坡度满足规范要求。
采用分层填筑,控制每层土的填筑厚度不超过20cm，以保证其压实度能满足要求,路肩填土填至与基层顶面相平。
在每层填土完成后采用人工打夯,保证压实度不小于80％。
2、防水层、砂砾垫层施工：按设计要求在填土顶面涂沥青做沥青防水层，然后铺筑3cm厚砂砾垫层，使其排出路面结构层内的渗水。
3、路肩混凝土的施工:在完成的砂砾垫层上开始路肩混凝土的施工。
施工前放好施工边线，按10米一点放线，弯道上按5米一点放样。
内侧支立模板,外侧和下侧刷好边坡线。
施工中采用挂线施工.混凝土浇筑前对砂砾垫层进行洒水湿润，以确保混凝土底面的水分损失。
混凝土施工中报请监理工程师全过程监督，以保证混凝土施工的质量。
a)混凝土的拌和：混凝土拌和采用集中厂拌法施工，施工中严格按照试验室提供的配合比指导施工.b)混凝土的运输：两方的罐车进行短途运送，必须保证在混凝土初凝之前到达现场，并浇筑完成。
c)混凝土铺筑:罐车到达指定地点后用人工进行浇筑,浇筑过程必须跟线，严格按照挂线施工，确保砼面的直顺度和表面的平整度达到要求。
d)混凝土的养生：混凝土施工完成，养生至规定的龄期，在混凝土的养生期内，严禁人员对混凝土的踩踏,以期达到混凝土的设计强度。
高速公路施工流程图
测量放样、复测地面 标高
清理现场
重新放样
分层填筑路堤
压实度检验 中线、标高、
宽度检测
挖掘机开挖
自卸汽车运土 开挖边沟
挖至设计标高、检验 中线、边线
路表整平、压实
监理认可 合格
合格
验收后进行下一工序
土质试验 编制计划 监理认可 校正中线、边坡 边坡整修
路床土质检验 合格
不合格 换填土或砂砾石
监理认可
图4 路基挖土方施工工艺流 程图
编制填筑计划 监理认可
放样及地面高程复测 清理表土
重新测量放样
挖斜坡台阶
监理认 、过湿晾晒
填前碾压
分层填筑 平地机整平 压路机压实
自检压实度
不合 格
监理认 可
自检压实度
监理认可
中线、边坡等校核 自检压实度
监理认可
恢复中线、路床修整 、检测标高
自检
监理认 可
交工验收进行下一工 序
图5 路基填土方施工工艺流 程图
测量定位
钢筋笼定位 检查
导管拼接检查 混凝土拌合运 输
埋设护筒 复核放样 钻机就位
钻孔 清孔 终孔 终孔检查 钢筋笼就位 下导管 灌注混凝土 成桩检测
制作护筒 泥浆池
合格泥浆
混凝土试 验
图6 钻孔灌注桩施工工艺流 程图
高速公路施工工艺流程图(全)
京新高速胶泥湾至西洋河（冀晋界）公路SG1 合同段实施性施工组织设计13.4 重点分项工程施工工艺流程图施工准备平整场地施工方案审批测量放线定位监理工程师检查埋设钢护筒钻机就位对中桩位复测泥浆制备钻孔、排渣钢筋原材料试验灌注桩成孔成孔检测钢筋骨架制作下钢筋笼导管制作、试压下导管孔底检测清孔制作混凝土试块灌注混凝土监理批准配合比试块试压合格清理桩头无损探伤试验下一工序施工图 7.2.1.1-1 冲击钻孔桩施工工艺流程图开孔钻进直至基岩顶面原材料检验制备混凝土京新高速胶泥湾至西洋河（冀晋界）公路SG1 合同段实施性施工组织设计测量定位钻机就位下护筒钢筋笼制作钻孔弃土外运成品检测成孔检查、清孔钢筋笼存放下钢筋笼钢筋笼运输下导管浇筑试块制作清洗导管养护强度试验图 7.2.1.2-1旋挖钻孔桩施工工艺流程图检测有害气体浓度场地平整桩位测定通风换气开挖桩孔孔口设置吊架爆破、孔内出土立模灌注护壁下一循环成孔检查砼配合比选配钢筋笼吊装就位钢筋笼加工制作砼拌合与运输灌注桩身混凝土图 7.2.1.3-1人工挖孔桩施工工艺流程图桥梁扩大基础施工工艺框图基坑开挖测基底承载能力测量放样钢筋下料钢筋绑扎支模板砼拌合运输浇注砼试块制作养生试块检测拆模基础回填图 7.2.2-1基础和台身施工工艺流程图施工准备底模清理、上脱模剂梁板钢筋制作及安装预应力孔道安装材料进场配合比模板安装模板制作或整修搅拌砼砼浇筑及抽拔棒施工试块制作拆模、养生预应力筋张拉孔道注浆试块制作封锚移梁至存梁区图 7.2.3.1-1预应力T梁施工工艺流程图台座预制绑扎钢筋骨架支模安装波纹管砼浇筑制作砼试压块养护、拆模穿钢绞线检验、标定张拉机具张拉预应力钢束压砼试块灌浆机具准备孔道压浆制作水泥浆试压块封锚压水泥浆试块移梁至存梁区图 7.2.3.3-1预应力箱梁施工工艺流程图支架设计地基处理安装支架支架预压模板设计安装底模安装支座垫板及支座绑扎底板、腹板钢筋、布设波纹管安装内膜绑扎顶板钢筋，布设波纹管安装侧膜预埋件及预留孔洞模板、钢筋、预埋件及支架稳定检逐孔浇注梁体砼（预留查验收墩顶工作缝）养生拆除内膜及侧模清理孔道穿束机穿设钢绞线压试件达到90%设计强度张拉跨内短束张拉墩顶负弯矩处钢绞线浇注联中工作缝张拉整联通长钢绞线、压浆、封端浇注联端工作缝落支架拆除底模及支架洞顶截水沟开挖、砌筑洞口其他排水工程路基或桥梁施工洞口土石方开挖边仰坡及成洞面临时防护套拱、管棚辅助进洞措施施工明洞基础及洞口段路基硬化地基承载力检测二衬台车进场洞身施工洞身检测明洞回填防水层施工片石回填洞门施工图 7.3.1.1-1洞口与明洞工程的施工工艺流程图小导管加工制作材料准备浆液配制注浆量控制京新高速胶泥湾至西洋河（冀晋界）公路SG1 合同段实施性施工组织设计地质调查，注浆设计现场注浆试验制定施工方案测量布孔凿岩机钻孔清孔，成孔检查安装导管，封堵管口注浆压力控制喷砼封闭掌子面连注浆管路，试运转注浆泵就位注浆作业转入断面开挖效果检查，方案调整图7.3.1.3-2超前小导管注浆施工工艺流程图锚杆制作、超前小钢管施工工艺流程图京新高速胶泥湾至西洋河（冀晋界）公路SG1 合同段实施性施工组织设计测绘出开挖轮廓线、标出孔位靠掌子面正确安装固定钢架凿岩机就位、定位开孔钻孔至预定孔深，并随时调整方向清孔、成孔检查浸泡、填塞锚固剂小钢管浸泡、填塞锚固剂制作顶入安装锚杆将锚杆（小钢管）尾部和钢架焊连质量检查合格，进入下道工序图 7.3.1.3-4-4超前锚杆施工工艺流程图京新高速胶泥湾至西洋河（冀晋界）公路SG1 合同段实施性施工组织设计测量放样钢拱架加工质量验收清除底脚浮渣钢拱架组拼安装钢拱架和系统锚杆焊连定位加设鞍形垫块打锁脚锚杆焊纵向连接筋隐蔽工程检查验收图 7.3.1.3-5钢架安装工艺流程图京新高速胶泥湾至西洋河（冀晋界）公路SG1 合同段实施性施工组织设计湿喷砼施工工艺流程图配备设备及劳力组织方法砼制备运输方案、喷射方法方案报批喷砼试验配合比报批材料试验报告材料、机具、劳力准备风、水、电准备施工准备断面检查清洗岩面强制式拌和机拌和混凝土制备分次投料拌和混凝土运输砼运输车运输湿喷机先墙后拱、分层、分区进行初喷S形运动、螺旋状喷射首层着重填平、补齐复喷强度检验：压试件质量检查方案审批结束图 7.3.1.3-6湿喷混凝土施工工艺流程图京新高速胶泥湾至西洋河（冀晋界）公路SG1 合同段实施性施工组织设计施工段断面净空检查防水板检查防水板铺设台车就位防水板焊成大幅喷砼面检查处理返修否是安装纵、环向盲管焊缝检查铺设防水卷材与既有衬砌段防水板焊接连接重焊或修补否接头焊接检查防水板检查签证图 7.3.1.4-1防水板铺挂施工工艺流程图京新高速胶泥湾至西洋河（冀晋界）公路SG1 合同段实施性施工组织设计监控量测确定二次衬砌施作时机轨道高程测量布设轨道控制轨距台车就位顶模升起侧模张开净空检测模板调整到位输挡台基止面涂预送头水埋车仓板脱管板条件加清整模安安安安固理修剂装装装装矮边墙底板施工施工配合比混凝土拌合塌落度检查混凝土浇筑混凝土入泵混凝土运输不合格返工拆模养护图 7.3.1.5-1二次衬砌施工工艺流程图监控京新量高速测胶泥施湾至工西洋工河（冀艺晋界流）公程路图SG1 合同段实施性施工组织设计分析地质勘测资料制定监控量测计划施工监控地表地质预测围岩支护围岩支护与开挖验结构状态结构受力观测证观测变形量测否否修改支护参综合分析判断修改支护参数数是施工是否完成是结束图7.3.1.15-1隧道监控量测施工工艺流程图施工准备准备阶段基底处理填筑区段分层填筑摊铺整平平整区段施工阶段洒水或晾晒碾压区段碾压夯实检测区段检验签证整修验交阶段路基整修图 7.4.1.7-1路基土方填筑施工工艺流程图施工放样清表路基基底碾压上料、推土机推平重型压路机分层碾压人工用细石块、石屑找平不平处试验检测填报质量检验报告单进行下道工序图 7.4.1.8-1填石路基施工工艺流程图施工准备原地面测量放样平整场地开挖减振、排（降）水沟（井）试区检测垫层铺设场地平整测量各夯区设置孔隙水观测计等检测第一遍夯点布置测量场地高程机械就位测夯锤落距测每次夯沉量，完成一个夯点夯击完成第一遍各点夯击测场地标高机械整平场地第二遍夯击控制夯击数、夯锤落距和夯印搭接满夯平整场地土工、荷载试验测量地面标高资料整理隐蔽验收下一夯区或工序图 7.4.1.9-1强夯施工工艺流程图施工准备挖基基地处理片石、砂浆砌筑勾缝养生边坡处理液压喷播喷料准备覆盖无纺布练苗揭布播后管理图 7.4.1.16-1路堤、路堑衬砌拱植草防护施工工艺流程图京新高速胶泥湾至西洋河（冀晋界）公路SG1 合同段实施性施工组织设计配料拌合、检测及运输入模振捣脱模码垛养生运输安装检查验收合格格内回填土、植草返工不合格图 7.4.1.16-2矩形、空心六棱预制块防护施工工艺流程图施工准备及放样基坑开挖基底处理基底标高及地基承载力经监理工程师检验合格片石墙身砌筑砂浆拌制墙背回填锥坡图 7.4.1.16-3路堤挡土墙施工工艺流程图边坡测量施工准备电力设备布设边坡安全检测搭设脚手架边坡修整钻孔设备布设锚杆钻孔锚杆孔位放样清孔、验孔支架焊接插入锚杆锚杆孔灌注水泥砂浆砼试块制作达到设计强度锚杆拉拔试验测量放线开挖框架梁基础钢筋制作安装模型安装、加固伸缩缝设置砼试块制作浇注混凝土养生浆砌片石封顶框格内喷播植草拆除脚手架图 7.4.1.16-4锚杆框架梁植草护坡施工工艺流程图施工准备测量放样基础开挖地基承载力检测基底处理基础施工整管节拼接连接涂刷沥青涵背回填材料检验洞口铺砌及防护成品检测、验收图 7.4.2.1-1管涵施工工艺流程图不满足设计要求京新高速胶泥湾至西洋河（冀晋界）公路SG1 合同段实施性施工组织设计测量放样基坑开挖、排水基坑检验监理签证基地处理满足设计要求基础砼浇筑养护涵台砼浇筑养护立拱支架、安装模板检查、验收、签证对称浇筑拱圈砼养护拱圈砼强度达到75%施做沉降缝防水检查、验收、签证护拱浆砌片石涵侧、涵顶土对称回填出入口、八字墙等附属工程竣工验收图 7.4.2.1-2拱涵施工工艺流程图京新高速胶泥湾至西洋河（冀晋界）公路SG1 合同段实施性施工组织设计测量定位平整场地基坑开挖合格不合格基坑验收制作模板基础模板不合格验收合格制作相同条件砼试块浇筑砼拆模及养护不合格基础验收合格制作模板、钢筋绑扎台身模板及钢筋不合格验收合格制作相同条件砼试块浇筑砼拆模及养护不合格台身验收合格制作模板、钢筋绑扎盖板（帽石）模板及钢筋不合格验收合格制作相同条件砼试块浇筑砼拆模及养护不合格盖板（帽石）验收合格洞口施工洞底铺砌及防水合格台背回填清理现场分项工程验收图 7.4.2.1-3板涵施工工艺流程图京新高速胶泥湾至西洋河（冀晋界）公路SG1 合同段实施性施工组织设计明确施工方案工程师审批下承层交验合格并经工程师验收整理下承层测量定样放样打出路肩线培路肩土放标高基准线，两侧设置钢钎挂钢绞线控制标高摊铺机就位卸料摊铺机上摊铺碾压：振动压路机稳压；振动压路机振压、胶轮柔性碾压、三轮压路机静压质量自检原材料进场并报验完成组成设计并报工程师审批根据组成设计调试拌合楼直至满足生产要求，报工程师认可装载机装料于各料斗调整调速电机控制配合比拌缸充分拌和混合料卸于自卸车运输小修处理报验进行下道工序京新高速胶泥湾至西洋河（冀晋界）公路SG1 合同段实施性施工组织设计下层通过监理验收材料检验报监理审批清扫下层材料准备，沥青加温放边缘线沥青洒布车运输沥青按设计数量喷洒处理接头质量自检报监理验收交通管制进行下道工序图7.5.3.3-1透层、粘层施工工艺流程图京新高速胶泥湾至西洋河（冀晋界）公路SG1 合同段实施性施工组织设计下承层（或透层）已被监理工程师验收清扫路面基层（或透层）测量定线放样放标高控制基准线，两侧打钢钎挂钢绞线控制摊铺机就位卸料于摊铺机上铺装碾压：先用双钢轮压路机稳压一遍，然后用胶轮、双钢轮振动压路机复压、最后用双钢轮压路机终压质量自检并报监理验收交通管制原材料及组成设计经监理工程师认可沥青加温装载机装各种矿料入拌和设备，沥青泵入拌和设备按照配合比拌和各种材料施工单位对混合料自检，监理工程师抽检不合格成品装入自卸车运输废料完成生产配合比设计，铺筑试验段对生产配合比验证，报工程师认可进行下道工序图 7.5.3.3-2沥青混凝土面层施工工艺流程图原材料验收入库标志板按照图纸制作标志架按照图纸制作京新高速胶泥湾至西洋河（冀晋界）公路SG1 合同段实施性施工组织设计验收浇安入经驻按筑库装地监图混标理工挖凝监志监程师标土理架理验收志及验体验合格架基表收及收方可基础标验面质进入础预志热工地坑埋收检板镀入验件锌库收处理图 7.7.1.1-1交通标志施工工艺流程图施工准备封闭交通清扫路面放样加热涂料划线机预热校核标线喷涂维护，待标线干硬后开放交通图 7.7.1.2-1交通标线施工工艺流程图京新高速胶泥湾至西洋河（冀晋界）公路SG1 合同段实施性施工组织设计开挖基坑石方地段或构造物地段土方段自检及监理验证不打入立桩合埋入立桩、浇筑砼格返工自检及监理验证合格安装护栏板不合线型调整格返工自检及监理验证图 7.7.1.3-1波形梁钢护栏施工工艺流程图京新高速胶泥湾至西洋河（冀晋界）公路SG1 合同段实施性施工组织设计放线订购立柱、网片基坑开挖不合报请监理认可格返工自检、监理检验浇筑砼基础自检、监理检验安装立柱调整立柱线形安装编织网片不合调整格返工自检、监理检验图 7.7.1.4-1隔离栅施工工艺流程图京新高速胶泥湾至西洋河（冀晋界）公路SG1 合同段实施性施工组织设计13.5 组织机构图23813.6 工期保证体系图项目经理工程管理部安全环保部物质装备部计划合同部工地试验室技术质量部财务部编提实保制保及抓制保协供施及证保定合证时好实证调施监时施证落理试进现施机各工督检工材实调验行场性械工技避查行料进配资现施组完序术免签车供度资料场工织好衔保返证安应计金及试管设率接证工全划时验理计实现工期目标13.7 质量保证体系图质量保证体系项目经理部综计工安技工物合划程全术地资财事合管环质试装务务同理保量验备部部部部部部室部思想教育技术保障措施物资供应保障施工保证机械保证经济责任制为试签质监制全质岗材材技实严验机机制完业订量督定面量前料料术行密检械械定善主经第检质质管培购检交三组测使保奖考服济一查量量理训进验底检织手用养惩核务责思制目管教制制制制制作段制制条手思任想度标理育度度度度度业完度度例段想状善下自工道质地检工量制成先提试和序监定立培高验监是督创Q训全室理让机优C后员和检业构规小上素检查主检划组岗质测制满查保度意障明确检合责作任验理业落检安程实测排序到及使集个时用标人准QC小组课题研究取得上岗证施工作业促进施工生产改进措施信息反馈质量评定奖优罚劣考核兑现项目经理项目总工程师安全生产委员会安全管理部技术质量部工程管理部计划合同部物资装备部财务部外协管理部综合事务部各分部项目经理各分部安全部门各分部安全员、技术员管理和领导关系支持协作和保障关系环境保护领导组组长：项目经理 副组长：技术负责人各业务部门负责人 作业队长 专、兼职检查员环保目标保证 技术保证 施工过程保证 经济保证 检查、监控与 建制 实 完 制 施主建 定环 制 立 宣定施善工物管 环立环定期现 保 定 传 员 环环环方资部 保环不 境保 保 保 岗法 设 费 保 场 措 管目 教工位 门 定 监 施 理育培实技技责工备用奖期 目 标计 训施 术 术 艺 保 统 到 惩 控改 检 责方 政 措 任保 证合 位制进标任 划制查案策施证治度制理防建城 防止 防 筑城 市 噪 止 生 文 市 止声 大 活 物 绿 道 水 、 气 垃 保 化 路 污 光污圾护保保 染污染处护护染理环境保护达标。
路基工程施工工艺及流程图(史上最全)
For personal use only in study and research; not for commercial use路基工程施工工艺及流程图（史上最全）1前期准备工作<1>路基开工前，首先要进行测量定线工作，其内容包括导线、中线、水准点复测、断面检查与补测。
测量精度以交通部颁布的《公路路线勘测规程》的要求为标准。
测量的工具，使用精度符合要求的全站仪，红外线测距仪，经纬仪和水准仪。
当导线点与水准点不能满足施工要求时，报监理工程师批准，对其进行加密，成果资料提交监理工程师审查后签字认可后使用。
在开工前进行施工放样，放出路基边缘、坡口、坡脚、边沟护坡道、借土场等具体位置，标明其轮廓，报监理工程师检查批准。
对工程沿线及借土场应取有代表性的土样，按JTJ051-93标准试验方法，进行天然液限、塑性指数、密度、含水量等的试验。
用于填方的土样，测量最大干容性、最佳含水量或毛体积比重和土的加州承载比GBR值，测试结果报监理工程师审批。
<2>清理掘除。
在路线用地范围内的树木、杂草、灌木等应予清除，按照监理工程师指定的深度和范围清除并运至工程师指定地点，路基用地范围内的结构物按要求清除，对于路基附近的危险建筑予以适当加固，对文物古迹妥善保护。
路基表面清理完工后，并根据规范的要求进行填前碾压并达到监理工程师的规定要求。
挖方或填方区域内，所有的腐植土、淤泥、表层植土均应挖出干净，按环保规定弃置路基范围用地以外，并按《公路路基施工技术规范》弃土条例要求处理，对因挖出孔穴、障碍物而留下的孔洞、树根按要求进行处理。
2路基的填筑方法路基宜采用水平分层填筑，即按照横断面全宽分成水平层次，逐层向上填筑。
如果原地面不够平坦，填筑应从最低处分层填起，每填一层经过压实达到符合规定要求后，再添一层。
对于原路面纵坡大于12%的地段。
可采用纵向分层填筑法施工，沿纵坡逐层、分层填压达到密实。
但填之路堤的上部，仍采用水平分层填筑法。
高速公路施工工艺流程图大全
表5-1 软基处理施工工艺框图
表5-2 振冲碎石桩施工工艺框图
表5-3 抗滑桩施工工艺框图
表5-4路基填筑施工工艺框图
表5-5 钻孔灌注桩施工工艺流程图
表5-6 T(工)型梁预制施工工艺框图
表5-7 后张法预应力混凝土空心板梁施工工艺框图
表5-8 架桥机架梁施工工艺框图
表5-9 起重机吊装板梁施工工艺框图
表5-10 悬臂灌注连续箱梁工艺流程图
表5-11 隧道施工工艺框图
表5-12 明洞施工工艺框图
表5-13 超前支护施工工艺框图
表5-14 初期支护施工工艺框图
表5-15 湿法喷射砼施工工艺框图
表5-16 钢支撑工艺框图
表5-17 围岩量测施工工艺框图
表5-18 洞内防排水设施施工工艺框图
表5-19 二次衬砌施工工艺框图
表5-20 洞内砼路面施工工艺框图。
高速公路施工流程图
高速公路施工流程图(共25页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--附表：主要工程施工工艺流程图1、路堑开挖施工工艺流程图2、路基填筑施工工艺流程图3、钢波纹管涵施工工艺流程图4、盖板涵施工工艺流程图（预制吊装）5、钢筋砼拱涵施工工艺流程图6、挡土墙施工工艺流程图7、砌筑工程施工工艺流程图8、锚喷网防护边坡工艺流程图9、钻孔桩施工工艺流程图10、承台施工工艺流程图11、墩台身及顶帽施工工艺流程图12、系梁施工工艺流程图13、支架法浇注砼连续箱梁施工工艺流程图14、先简支后连续（或连续刚构）T梁施工工艺流程图15、架桥机施工工艺流程16、后张梁施工工艺流程图17、框架桥现浇施工工艺流程图18、初期支护施工程序框图19、钻进长大管棚施工工艺流程图20、小导管注浆工艺流程图21、光面爆破施工工艺流程图22、湿喷混凝土施工工艺流程图23、衬砌施工工艺流程图1、路堑开挖施工工艺流程图2、路基填筑施工工艺流程图3、钢波纹管涵施工工艺流程图N4、盖板涵施工工艺流程图（预制吊装）6、挡土墙施工工艺流程图7、砌筑工程施工工艺流程图8、锚喷网防护边坡工艺流程图11、墩台身及顶帽施工工艺流程图12、系梁施工工艺流程图13、支架法浇注砼连续箱梁施工工艺流程图14、先简支后连续（或连续刚构）T梁施工工艺流程图15、架桥机施工工艺流程16、后张梁施工工艺流程图17、框架桥现浇施工工艺流程图18、初期支护施工工艺流程图19、钻进长大管棚施工工艺流程图20、小导管注浆工艺流程图2321、光面爆破施工工艺流程图22、湿喷混凝土施工工艺流程图受喷面23、衬砌施工工艺流程图。
高速公路全部流程图
管节接头的处理。
表 5-21 隧道明挖施工工艺流程
路基开挖至 明洞口
洞口排水沟 的修筑
洞口施工场 修地建的洞平口整临 明时洞设段施土方 边分仰层坡开防挖护 隧道施开工挖，支
明护洞施衬工砌
截水沟的开 挖和修筑
边坡修整
洞门端墙施 明洞工防水及
洞回门填装饰
说明： 1．洞口段施工在路基开挖完成后，在路基上 布置临时施工设施，之后先安排洞口复测、截水天 沟施工。 2．洞口天沟完成后，安排明洞段由上到下分 层开挖，同时进行边仰坡防护施工。 3．洞口开挖至设计位置，进行暗洞进口施工。 先施工超前支护结构，施工明洞套拱，之后上台阶 进洞，在上台阶施工进入Ⅳ类围岩后，停止上半断 面施工，进行下半断面开挖支护施工。 4．隧道全断面进洞一定距离，与洞口施工互 不干扰时，安排洞口明洞及附属设施施工。明洞采 用仰拱先行，拱墙整体模筑方案。明洞完成后，按 设计进行防水、回填及洞门端墙施工。
绑扎（行T车梁道）板钢
安装湿接缝模板
筋（T 梁） 浇筑湿接缝砼
养生拆模
焊接绑扎二次连续
安设永久支座、支模板
段钢筋
浇筑连续段砼
养生拆模 撤除临时支座 完成体系转换 说明： 模板采用定型钢模，湿接缝采用吊模施工，连
续段连接钢筋采用电弧焊，撤除临时支座对称缓慢 进行。
表 5-18 水泥砼桥面铺装施工工艺框图
说明： 基坑开挖采用人工配合挖掘机开挖，模板采用
组合钢模拼装，钢筋笼在加工棚集中制作，输送泵
表 5-12 桥梁墩台柱施工工艺框图
墩柱、桥台施工方案上报
凿毛、清理承台
水泥砂石 取样进试料验 砼配合比设 砼拌计和
与绑墩扎台墩接柱缝、面 搭桥设台支钢架筋 墩、台支模 自检并报验
既有高速公路主线、匝道路基拼宽施工方案
目录一、编制依据与原则 (1)1.1 编制依据 (1)1.2 编制原则 (2)二、工程概况 (2)2.1 气象、水文 (2)2.2 地形地貌 (2)2.3 地质情况 (3)2.4 工程简介 (3)2.5 劳动力计划 (4)2.6 设备计划 (5)2.7 施工便道准备 (6)2.8 场地准备及材料准备 (6)2.9 施工进度计划 (6)三、施工方案 (7)3.1 匝道拼宽施工的工艺流程 (7)3.2 匝道拼宽施工的施工步骤 (7)3.3 施工区交通维护 (12)四、质量保证措施 (16)4.1 质量目标 (16)4.2 组织保证 (16)4.3 质量保证体系 (17)4.4 质量保证措施 (18)4.5质量检查人员和自检制度 (19)五、安全保证体系及措施 (20)5.1 安全目标 (20)5.2 安全生产组织机构 (21)5.3 建立安全保证体系 (21)5.4 安全保证措施 (22)六、环境保护及文明施工 (23)6.1 环保施工目标 (23)6.2 环境保护体系 (23)6.3 环境保护措施 (24)七、文明施工措施 (25)7.1 文明目标 (25)7.2文明施工体系框图 (25)7.3 管理措施 (26)7.4 文明施工措施 (26)八、季节性施工保证措施 (27)8.1雨季施工保证措施 (27)8.2夏季高温期的施工措施 (29)既有高速公路主线、匝道路基拼宽施工方案一、编制依据与原则1.1 编制依据1、《中华人民共和国环境保护法》；2、《公路工程技术标准》（JTG B01-2014）；3、《公路工程施工安全技术规范》（JTG F90-2015）；4、《公路路基施工技术规范》（JTG F10-2006）；5、《施工现场临时用电安全技术规范》（JGJ 46-2005）；6、《建筑机械使用安全技术规程》（JGJ 33-2012）；7、《公路工程质量检验评定标准》（土建JTGF801-2004）；8、《公路养护安全作业规程》JTG H30—2004；9、《重庆市营运高速公路施工标准化管理规定》；10、公路水运工程施工安全标准化指南2013；；11、《重庆市公路工程质量控制强制性要求》（渝交委〔2015〕79号）；12、《重庆市公路水运工程安全生产强制性要求》（渝交委〔2015〕81号）；13、重庆九龙坡至永川高速公路JY1合同段《两阶段施工图设计》；14、《公路工程施工工艺标准》中交一公局；15、《中交第一公路工程局有限公司施工方案管理办法》；16、我部《实施性施工组织设计》；17、我项目对施工现场和周围环境调查掌握的有关资料。
