空气源热泵工作原理(图文说明)

合集下载

空气源热泵运行原理

空气源热泵运行原理

空气源热泵运行原理空气源热泵是一种利用空气作为热源或冷源进行热交换的热泵系统。

它可以将低温的热源通过增压升温的方式转化为高温热源,实现供暖、制冷和热水供应等功能。

空气源热泵的运行原理主要包括四个环节:制冷循环、蒸发器、压缩机和冷凝器。

制冷循环是空气源热泵系统的基本循环过程。

它利用制冷剂的蒸发和冷凝过程来实现热量的转移。

制冷剂在低温蒸发器中吸收室外空气中的热量,使其蒸发成低温低压的气体。

然后,制冷剂通过压缩机被压缩为高温高压的气体,此时制冷剂具有较高的热能。

接着,制冷剂在冷凝器中与室内空气进行换热,释放出热量,并被冷凝成高温高压的液体。

最后,制冷剂通过膨胀阀减压,变为低温低压的液体,重新进入蒸发器,循环往复。

蒸发器是空气源热泵系统中实现热源或冷源交换的关键部件。

蒸发器通常是一个螺旋形或平板形的热交换器,它的内部充满了制冷剂。

当室外空气通过蒸发器时,制冷剂从液体态转化为气体态,吸收空气中的热量。

同时,蒸发器外部的金属管壁会吸收室外的热量,使得制冷剂得以蒸发。

蒸发器的设计和制冷剂的选择直接影响着空气源热泵系统的性能。

压缩机是空气源热泵系统中的核心设备,其主要功能是将低温低压的制冷剂压缩成高温高压的气体。

压缩机的工作需要消耗一定的电能,通过电机带动压缩机的运转。

在压缩机内部,制冷剂会被压缩成高温高压的气体,同时其热能也会相应提高。

压缩机的选择和运行效率对空气源热泵系统的性能和节能性起着至关重要的作用。

冷凝器是空气源热泵系统中的另一个重要组成部分。

冷凝器通常是一个与蒸发器结构相似的热交换器,其功能是将制冷剂释放的热量传递给室内空气。

当制冷剂经过冷凝器时,由于室内空气的冷却作用,制冷剂会从气体态转变为液体态,并释放出大量的热量。

这样,制冷剂的热能被转移到室内空气中,从而实现了供暖或者制冷的效果。

空气源热泵通过制冷循环、蒸发器、压缩机和冷凝器等环节的协同工作,将低温的热源通过增压升温的方式转化为高温热源。

这种工作原理使得空气源热泵成为一种环保、高效的供暖和制冷方式,具有广泛的应用前景。

空气源热泵热水机组工作原理图

空气源热泵热水机组工作原理图

空气源热泵热水机组工作原理图冷水水源直接进入热水机组入水口,热水机组按设定的温度进行加热,加热后的热水进贮水保温水箱,然后通过循环泵从保温水箱抽水送入系统中。

它是吸收空气中的热能,利用电能驱动压缩机工作,把空气中的低品位热能吸收并提升,再传输到热水中。

它是以电能来驱动工作,而非电能来制热。

燃油锅炉由于燃油的价格高,产生的效能并不高。

电资源虽丰富,但用电直接制热的方式不但耗电量大,运行成本高,而且电热管容易损坏。

热泵是通过消耗一部分高品质的能量从低温热源(空气)转移到高温热源(热水)中的一种装置。

转移到高温热泵(热水)中的热量QH包括消耗掉的高品质电能W和从低温热源(空气)中吸收的热量QL,根据能量守恒原理及热力学第一定律,有QH=W+QL (1)(1)式两边同除以W则QH=1+QL ……(2)式中QH为机组所获得的能量,储存于热水中;W为机组所消耗的电能;QL为来自空气中的热量,这部分能量来自于大自然的馈赠,不论环境温度如何变化,它总是以热焓的形式寄存于空气之中,所以热泵是一种高效节能的制热装置。

定义能效比(COP)为热泵机组产出的热量与投入的电能之比,即产出投入比COP=QH代入(2)式,即WCOP=1+QL ……(3)WCOP是与低温热源的热力参数相关的函数,对空气源热泵而言,其值随空气的温度、湿度等参数的改变而变化,但无论如何变化,由(3)式可知:显然COP值恒大于1,即热泵的热效率突破了传统加热设备的热效率极限100%,这就是热泵节能的热力学依据。

热泵不是热能的转换而是热量的搬运设备,热泵制热的效率,不受能量的转换效率(100%为其极限)的制约,而是受到逆向卡诺循环效率的制约,其理论上的最高效率为(工作温度+273.15)/高低温差。

只要有效降低工作温差就可以提高制热效率。

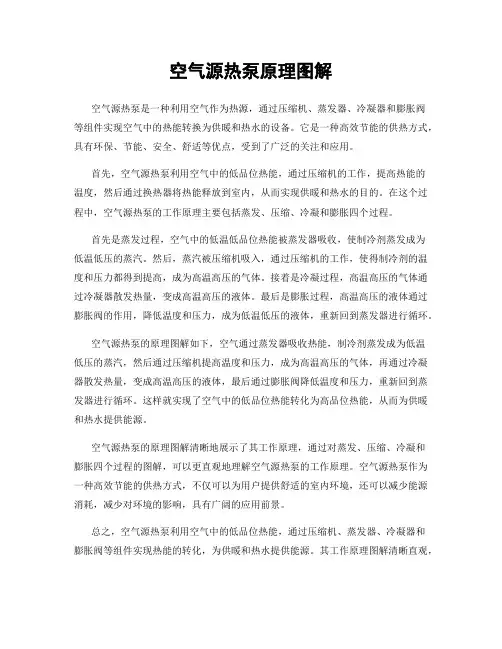

空气源热泵原理图解

空气源热泵原理图解

空气源热泵原理图解空气源热泵是一种利用空气作为热源,通过压缩机、蒸发器、冷凝器和膨胀阀等组件实现空气中的热能转换为供暖和热水的设备。

它是一种高效节能的供热方式,具有环保、节能、安全、舒适等优点,受到了广泛的关注和应用。

首先,空气源热泵利用空气中的低品位热能,通过压缩机的工作,提高热能的温度,然后通过换热器将热能释放到室内,从而实现供暖和热水的目的。

在这个过程中,空气源热泵的工作原理主要包括蒸发、压缩、冷凝和膨胀四个过程。

首先是蒸发过程,空气中的低温低品位热能被蒸发器吸收,使制冷剂蒸发成为低温低压的蒸汽。

然后,蒸汽被压缩机吸入,通过压缩机的工作,使得制冷剂的温度和压力都得到提高,成为高温高压的气体。

接着是冷凝过程,高温高压的气体通过冷凝器散发热量,变成高温高压的液体。

最后是膨胀过程,高温高压的液体通过膨胀阀的作用,降低温度和压力,成为低温低压的液体,重新回到蒸发器进行循环。

空气源热泵的原理图解如下,空气通过蒸发器吸收热能,制冷剂蒸发成为低温低压的蒸汽,然后通过压缩机提高温度和压力,成为高温高压的气体,再通过冷凝器散发热量,变成高温高压的液体,最后通过膨胀阀降低温度和压力,重新回到蒸发器进行循环。

这样就实现了空气中的低品位热能转化为高品位热能,从而为供暖和热水提供能源。

空气源热泵的原理图解清晰地展示了其工作原理,通过对蒸发、压缩、冷凝和膨胀四个过程的图解,可以更直观地理解空气源热泵的工作原理。

空气源热泵作为一种高效节能的供热方式,不仅可以为用户提供舒适的室内环境,还可以减少能源消耗,减少对环境的影响,具有广阔的应用前景。

总之,空气源热泵利用空气中的低品位热能,通过压缩机、蒸发器、冷凝器和膨胀阀等组件实现热能的转化,为供暖和热水提供能源。

其工作原理图解清晰直观,可以更好地理解空气源热泵的工作原理,为其在实际应用中的推广和应用提供了重要的参考价值。

空气源热泵的原理

空气源热泵的原理

空气源热泵的原理
空气源热泵是一种利用空气中的热能进行能量转移的设备。

它由蒸发器、压缩机、冷凝器和节流装置组成。

首先,空气中的热能被蒸发器吸收。

蒸发器中流动的制冷剂低温低压,在与周围空气接触的过程中,吸收空气中的热量,使制冷剂发生蒸发。

其次,经过蒸发后,制冷剂形成低温低压的气体,并进入压缩机。

压缩机将低温低压气体压缩成高温高压气体,同时增加了其能量。

然后,高温高压的制冷剂进入冷凝器,与周围的空气进行热交换。

在冷凝器中,制冷剂放出热量,温度逐渐降低,发生冷凝并转变为液体。

最后,液体制冷剂由节流装置进入蒸发器,循环往复。

整个循环过程不断地把空气中的热能转移到需要得到热量的室内空间,实现了热能的转移和利用。

空气源热泵的主要优点是使用方便、安全,不需要专门安装热源和冷源,无需露天排放废气,对环境友好。

它可以提供空气调节、热水供应等多种功能,适用于家庭、商业和工业等各种场合。

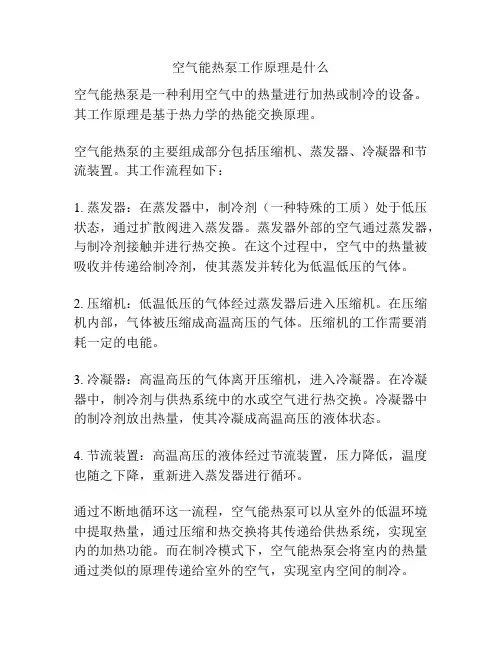

空气能热泵工作原理是什么

空气能热泵工作原理是什么

空气能热泵工作原理是什么
空气能热泵是一种利用空气中的热量进行加热或制冷的设备。

其工作原理是基于热力学的热能交换原理。

空气能热泵的主要组成部分包括压缩机、蒸发器、冷凝器和节流装置。

其工作流程如下:
1. 蒸发器:在蒸发器中,制冷剂(一种特殊的工质)处于低压状态,通过扩散阀进入蒸发器。

蒸发器外部的空气通过蒸发器,与制冷剂接触并进行热交换。

在这个过程中,空气中的热量被吸收并传递给制冷剂,使其蒸发并转化为低温低压的气体。

2. 压缩机:低温低压的气体经过蒸发器后进入压缩机。

在压缩机内部,气体被压缩成高温高压的气体。

压缩机的工作需要消耗一定的电能。

3. 冷凝器:高温高压的气体离开压缩机,进入冷凝器。

在冷凝器中,制冷剂与供热系统中的水或空气进行热交换。

冷凝器中的制冷剂放出热量,使其冷凝成高温高压的液体状态。

4. 节流装置:高温高压的液体经过节流装置,压力降低,温度也随之下降,重新进入蒸发器进行循环。

通过不断地循环这一流程,空气能热泵可以从室外的低温环境中提取热量,通过压缩和热交换将其传递给供热系统,实现室内的加热功能。

而在制冷模式下,空气能热泵会将室内的热量通过类似的原理传递给室外的空气,实现室内空间的制冷。

空气源说明+图

空气源说明+图

热泵在全国各地、各季节的热效率值是不同的,从2.0到8.0不等,标准工况温度20°时热效比是4左右,在夏季温度最高时35°左右,可达7左右,夏天每吨水耗电量为5-6度(将15°冷水烧到55°),冬季寒冷天气约损耗14-15度电,全年每吨水平均耗电不超过10度。

应该说还是比较低的。

我们以前用的都是燃气热水器,电热水器等对于它们都比较熟悉,下面我介绍下家用空气源热泵:家用空气源热泵同商用空气源热泵原理大部分一样。

在此之前我先详细阐述下热泵原理:首先,热泵的核心部件:压缩机,热量搬运“工具”:冷媒。

空气源热泵热水机一般由压缩机、冷凝器、节流装置、蒸发器、加热水箱及控制等部分组成。

下面,TX们一起来学习下,第一:看图<图一>热泵的制造热水的原理如图一所示,简单解释下:(1)处于低压液态循环冷媒(如氟利昂R22及R417a)经过蒸发器,在蒸发器中冷媒吸收空气当中的热量蒸发,此时冷媒从低温热源处吸收热量变成低温、低压蒸汽进入压缩机;(2)工质经过压缩机压缩、升温后,变成高温、高压的蒸汽排出压缩机;(3)蒸汽进入冷凝器,在冷凝器中将从蒸发器中吸取的热量和压缩机耗功所产生的那部分热量传递给冷水,使其温度提高。

冷媒经过冷凝放热后变成液态;(4)高压液体经过膨胀阀节流降压后,变成低压液体,低压液态冷媒再次进入蒸发器,依此不断地循环工作。

整个工作过程是热量搬运过程,是将低温热源中的热量连续不断的搬运至高温热源(水)中的过程。

传热冷媒是一种特殊的物质,在实际运行当中传热工质的蒸发温度可达-20℃左右,因此即使-5℃的环境温度相对于它来说也是“高温热源”,也能正常吸热。

此外工质的冷凝温度可达75℃,确保产出50~60℃的热水。

以上就是我对热泵原理的解释。

下面在看看家用机,还是请大家看图:<图二>以上的家用机的原理,实际上图二和图一区别甚微,关键是冷媒的走向,冷媒在那里跟水进行换热的问题。

空气源热泵的工作原理

空气源热泵的工作原理

空气源热泵的工作原理空气源热泵是一种利用空气中的热量来加热水的设备,由蒸发器、压缩机、冷凝器和节流装置四个部件组成。

相比传统的电热水器和燃气热水器,空气源热泵可以在相同电能消耗的情况下吸收相当于三倍电能的热能来加热水。

空气源热泵按照逆卡诺原理工作,通过室外机作为热交换器从室外空气吸热,加热低沸点工质(冷媒)并使其蒸发,然后将冷媒蒸汽经由压缩机压缩升温进入水箱,释放热量到水中并冷凝液化,最后经过节流降压降温回到室外热交换器进入下一个循环。

简单来说,空气源热泵是利用空气中的热量来加热水。

根据热平衡原理,空气源热泵制热时与空调制冷相反,国家制冷标准是1000瓦,电制冷2800瓦。

在实际使用中,空气源热泵可以产生3000-4000瓦的热量,将这些热量输送到保温水箱,其耗电量只有电热水器的四分之一。

热力学定律是研究能量转化和传递的基本规律,其中热力学第一定律表明能量在转化和传递过程中总和不变,而热力学第二定律则表明不可能把热量从低温物体传向高温物体而不引起其它变化。

卡诺循环是一种理论上最高效的热机循环,可以用来评估空气源热泵的效率。

是有限的,无法达到100%。

XXX循环的效率是所有热机效率中最高的,因此被称为“理论极限效率”。

XXX循环的重要性在于它提供了一个理论上的标准,可以用来衡量任何热机的效率。

实际上,所有现代热机都无法达到XXX循环的效率,但是可以通过改进设计和控制来接近这个极限值。

因此,XXX循环成为了热力学研究和工程应用中的重要基础。

除了在热力学领域,卡诺循环还被广泛应用于其他领域,如计算机科学、化学工程、生物医学等。

在这些领域中,卡诺循环被用来描述和优化各种系统的能量转换过程,以提高效率和性能。

总之,卡诺循环是热力学中的重要概念,它提供了一个理论上的标准,可以用来衡量任何热机的效率。

虽然实际上无法达到其效率的极限值,但是可以通过改进设计和控制来接近这个极限值。

除了在热力学领域,卡诺循环还被广泛应用于其他领域,如计算机科学、化学工程、生物医学等。

空气源热泵原理

空气源热泵原理

空气源热泵原理空气源热泵是一种利用空气中的热能进行能量转换的设备,它能够将低温的空气中的热能转换成高温的热能,从而实现供暖、制冷和热水等功能。

空气源热泵的工作原理主要包括蒸发、压缩、冷凝和膨胀四个过程,下面我们来详细了解一下空气源热泵的工作原理。

首先,空气源热泵通过蒸发器从空气中吸收热量,将低温的液态制冷剂蒸发成气态。

在这个过程中,制冷剂吸收了空气中的热量,使得空气变冷。

接下来,制冷剂气体被压缩机压缩,增加了气体的温度和压力。

随后,高温高压的制冷剂气体通过冷凝器散发热量,从而将热量释放到供暖系统中。

最后,制冷剂通过膨胀阀膨胀成低温低压的液态制冷剂,重新回到蒸发器,完成整个循环过程。

空气源热泵的工作原理可以简单概括为吸热、压缩、放热和膨胀四个过程。

通过这个循环过程,空气源热泵能够实现将低温的空气中的热能转换成高温的热能,从而实现供暖、制冷和热水等功能。

与传统的供暖方式相比,空气源热泵具有节能、环保、安全、舒适等优点,因此在现代家庭和工业领域得到了广泛的应用。

空气源热泵的工作原理中涉及到了一些基本的热力学知识,如热力学循环、热传递等。

在实际应用中,空气源热泵的性能受到环境温度、湿度、制冷剂种类、压缩机效率等多方面因素的影响。

因此,在设计和选择空气源热泵时,需要综合考虑这些因素,以确保空气源热泵的性能和效果。

总的来说,空气源热泵利用空气中的热能进行能量转换,通过蒸发、压缩、冷凝和膨胀四个过程,实现了将低温的空气中的热能转换成高温的热能。

空气源热泵具有节能、环保、安全、舒适等优点,在现代家庭和工业领域得到了广泛的应用。

在实际应用中,需要综合考虑环境温度、湿度、制冷剂种类、压缩机效率等因素,以确保空气源热泵的性能和效果。

通过对空气源热泵的工作原理的深入了解,可以更好地应用和维护空气源热泵设备,实现节能环保的供暖和制冷效果。

空气源热泵制热原理

空气源热泵制热原理

空气源热泵制热原理
空气源热泵(Air Source Heat Pump,ASHP)是一种能够在室外空气中提取低温热能,经过压缩、升温后用于室内供暖的系统。

其制热原理基于热泵循环过程,包括蒸发、压缩、冷凝和膨胀四个基本步骤。

以下是空气源热泵制热的基本原理:
1. 蒸发(Evaporation):
-空气源热泵通过安装在室外的蒸发器,它是一个类似于散热器的装置。

-室外空气中的低温制冷剂(通常是工质为制冷剂的液态)经过蒸发器,吸收室外空气中的热能,将低温制冷剂变成低温蒸汽。

2. 压缩(Compression):
-低温蒸汽进入空气源热泵的压缩机,通过机械压缩作用,使蒸汽温度和压力升高。

-压缩过程导致制冷剂的温度升高,形成高温高压的蒸汽。

3. 冷凝(Condensation):
-高温高压的蒸汽通过安装在室内的冷凝器,释放热能给室内空气。

-制冷剂在冷凝器中释放的热能被用于加热室内的空气。

4. 膨胀(Expansion):
-经过冷凝器后的低温高压液态制冷剂通过膨胀阀,减压降温。

-降温后的制冷剂重新进入蒸发器,开始新的循环。

在这个循环过程中,空气源热泵通过不断循环制冷剂,将低温的室外热能提取、压缩、传递至室内,从而实现在室内提供高效的供暖。

值得注意的是,由于空气中的热能相对较低,因此在极寒的环境下,空气源热泵的性能可能会下降,但一般来说,在温暖和寒冷的气候条件下,它都是一种能效较高的供暖方式。

空气源热泵优缺点及其工作原理

空气源热泵优缺点及其工作原理

空气源热泵优缺陷及其工作原理空气源热泵简介:空气源热泵是目前最先进旳能源之一,空气源热泵工作原理有别于太阳能和地源热泵,空气源热泵和太阳能、地能同样都属于免费能源,是先进节能技术发展旳产物,空气源热泵可以用于生活热水、空调、家用采暖等多种领域,已经成为高技术与高品位旳生活象征空气源热泵原理示意图:原理简介:空气源热泵原理就是运用逆卡诺原理,以很少旳电能,吸取空气中大量旳低温热能,通过压缩机旳压缩变为高温热能,是一种节能高效旳热泵技术。

空气源热泵在运营中,蒸发器从空气中旳环境热能中吸取热量以蒸发传热工质,工质蒸气经压缩机压缩后压力和温度上升,高温蒸气通过永久黏结在贮水箱外表面旳特制环形管冷凝器冷凝成液体时,释放出旳热量传递给了空气源热泵贮水箱中旳水,冷凝后旳传热工质通过膨胀阀返回到蒸发器,然后再被蒸发,如此循环往复。

空气源热泵优缺陷:空气源热泵长处:一:合用范畴广,合用温度范畴在-7至40℃,并且一年四季全天候使用,不受阴、雨、雪等恶劣天气和冬季夜晚旳影响,都可正常使用。

可持续加热,与老式太阳能储水式相比,热泵产品可持续加热,持续不断供热水,满足顾客需求,适合各类团队热水工程使用,可实现无人值守,全自动运营,集中供应热水配有水温、水位显示。

二、运营成本低:节能效果突出,投资回报期短,空气源热泵可节省70%旳能源;与燃气、电和电辅助加热旳太阳能热水器相比,全年费用最低,比太阳能热水器(带辅助电加热)还要省,是燃气热水器旳1/3左右、电热水器旳1/4左右。

短期可收回投资。

每耗电1kw平均可以产生4kw旳热能,同等耗电量比电热水锅炉多制热水3倍左右。

三:环保型产品,无任何污染,无任何燃烧外排物,不会对人体导致损害,具有良好旳社会效益。

四:性能稳定,不受环境影响,产品一年四季全天候运营,不受夜晚、阴天、下雨及下雪等恶劣天气旳影响,可以实现全年365天,全天24小时制热水。

空气源热泵长处五:以便:空气能热泵占地空间很小,外形与空调室外机相似,可直接接保温水箱或与供暖管网连接,适合于大中都市旳高层建筑,对于大型中央供热问题,是最佳旳选择。

什么空气源热泵?它的工作原理是什么?图文并茂讲解空气源热泵

什么空气源热泵?它的工作原理是什么?图文并茂讲解空气源热泵

什么空⽓源热泵?它的⼯作原理是什么?图⽂并茂讲解空⽓源热泵空⽓源热泵是⼀种利⽤⾼位能使热量从低位热源空⽓流向⾼位热源的节能装置。

它是热泵的⼀种形式。

顾名思义,热泵也就是像泵那样,可以把不能直接利⽤的低位热能(如空⽓、⼟壤、⽔中所含的热量)转换为可以利⽤的⾼位热能,从⽽达到节约部分⾼位能(如煤、燃⽓、油、电能等)的⽬的。

树上鸟教育暖通设计在线教学杜⽼师。

⽇常⽣活中泵的应⽤很多。

泵是⼀种提⾼位能的装置,根据⽤途不同有⽔泵、⽓泵、油泵等。

热泵顾名思义就是泵热的装置。

热泵技术是近年来在全世界备受关注的新能源技术,⽬前较多地应⽤于冷暖空调机。

热泵按结构、⽤途等可以有多种分类。

如果按所取热源⽅式,常见的可分为空⽓源、⽔源、地热等;空⽓源热泵热⽔器是空⽓源热泵的其中⼀种⽤途⽅式。

热泵简要介绍(1)选型依据⽤⽔⽔温:42~45℃(最舒适⽔温)。

⽤⽔标准参考:淋浴40~70L/⼈;浴缸100~150L/次。

⼀般选型搭配(常规⽔温机组):2~3⼈:150L ~200L ⽔箱;3~4⼈:200L ~250L ⽔箱;4~5⼈:250L ~300L ⽔箱;5⼈以上:≥300L 。

考虑到⽤户⽤⽔习惯,可在此选型基础上进⾏适当的调整。

对于⾼⽔温机组,相同情况下,⽔箱可⼩⼀号。

(2)选型注意事项了解⽤户⽤⽔习惯:淋浴?浴缸?空⽓源热泵⼯作原理配置选型如⽤户常⽤浴缸,⽔箱型号加⼤⼀号。

了解⽤户使⽤区域:⽓温⾼?⽓温低?⽓温低地区,主机、⽔箱型号加⼤⼀号。

了解⽤户是否有其它需求:仅沐浴?洗⼿、洗菜、洗⾐服?如有其它需求,⽔箱型号加⼤⼀号。

严格遵守主机⽔箱搭配关系:盘管式机组,⽔箱是冷凝器,⽔箱与主机必须匹配,否则不按搭配关系销售使⽤会造成机组运⾏损坏!循环式机组,不按搭配关系销售,机组运⾏⽆法达到最优在⽤户可接受情况下,宁⼤不⼩。

(3)主机⼤⼩对选型的影响如上表计算,主机的⼤⼩在⽤户处主要表现为烧⽔速度的快慢:因此如果⽤户要求烧⽔时间短些,则主机要求选择⼤些;对于热泵热⽔器,冬天因环境温度降低、⾃来⽔温度降低或结霜原因,机组制热能⼒有⼀定衰减,因此⽓温较低地区,主机也要求选择⼤⼀些。

空气源热泵工作原理课件

空气源热泵工作原理课件
特点
高效节能、环保无污染、运行稳 定可靠、适用范围广。
工作原理概述
工作原理
空气源热泵利用逆卡诺循环原理,通过蒸发器吸收空气中的热量,再利用压缩 机将热量压缩并传递给冷凝器,最后通过冷凝器将热量释放给水或空气。
能量转换
热能→机械能→热能,热能从室外空气中转移到室内,实现供暖或热水供应。
应用领域与优势
建筑领域
推广空气源热泵在建筑供 暖、制冷、热水供应等领 域的应用,降低建筑能耗 。
政策支持与市场前景
政策推动
政府出台相关政策,鼓励空气源 热泵技术的研发和应用,推动产
业发展。
市场潜力
随着环保意识的提高和能源结构的 转型,空气源热泵市场潜力巨大。
技术进步
技术进步将进一步降低空气源热泵 的成本,提高其经济性和竞争力。
应用领域
适用于住宅、商业、工业等领域的供暖、热水供应、烘干等 领域。
优势
高效节能、环保无污染、运行稳定可靠、适用范围广,能够 满足不同领域的供热需求,同时减少对传统能源的依赖,降 低碳排放,符合可持续发展要求。
02
空气源热泵系统组成
压缩机
压缩机是空气源热泵系统的核心部件 ,其主要作用是吸入低温低压的空气 ,压缩后将其排出,以提供热泵运行 所需的压力和流量。
THANKS
感谢观看
检查电气系统
检查电气线路、插头插座等是否完好,确保 无破损、老化现象。
检查制冷剂和润滑油
定期检查制冷剂和润滑油的液位和质量,确 保正常运转。
检查水管和阀门
确保水管连接牢固,阀门开启自如,无泄漏 现象。
常见故障与排除方法
压缩机故障
检查压缩机润滑油是否 足够,制冷剂是否泄漏 ,电机线圈是否短路或

空气能热水器原理(图)

空气能热水器原理(图)

空气能热水器原理(图):空气能热水器工作程序空气能热泵热水工程制冷四大件:蒸发器、压缩机、冷凝器和节流装置四个部件。

稳定三大件:储液罐(压缩机),膨胀阀(毛细管),干燥器(水份)除霜一大件:四通阀突破传统能量转换理论,实现高能效:热泵在工作时,工质能在蒸发器中吸收环境介质贮存的能量QA;而启动系统需要消耗能量,即压缩机耗电QB;同时工质在冷凝器中释放到高温介质的热量QC;QC=QA+QB压缩机输入功启动系统后,由机械动能变成热能。

所以热泵输出的能量为压缩机做的功QB和热泵从环境中吸收的热量QA之和;输入一个QB,得到QB+QA,突破传统单一不同能之间转变无法达到100%效率的瓶颈;采用热泵技术能效比更高。

空气能热水器工作原理空气能热水器是按照“逆卡诺”原理工作的,形象地说,就是“室外机”像打气筒一样压缩空气,使空气温度升高,然后通过一种-17℃就会沸腾的液体传导热量到室内的储水箱内,再将热量释放传导到水中。

运用热泵工作原理制热,与空调制冷相反——国家制冷标准是1000瓦,电制冷2800瓦。

根据热平衡的原理,同时最少产生2800瓦的热量,加上输入的1000瓦电,实际产生的热量在3000——4000瓦,把这些热量输送到保温水箱,其耗电量只是电热水器的四分之一(电热水器即使热效率100%,输入1000电也只有1000瓦的热)。

空气能热水器则不需要阳光,因此放在家里或室外都可以。

太阳能热水器储存的水用完之后,很难再马上产生热水。

如果电加热又需要很长的时间,而空气能热水器只要有空气,温度在零摄氏度以上,就可以24小时全天候承压运行。

这样一来,即使用完一箱水,一个小时左右就会再产生一箱热水。

同时它也能从根本上消除了电热水器漏电、干烧以及燃气热水器使用时产生有害气体等安全隐患,克服了太阳能热水器阴雨天不能使用及安装不便等缺点,具有高安全、高节能、寿命长、不排放毒气等诸多优点。

空气能热水器的寿命一般可以达到15至20年。

空气源热泵热水机组工作原理

空气源热泵热水机组工作原理

空气源热泵热水机组工作原理
空气源热泵热水机组是一种利用空气中的热能来加热水的设备。

它的工作原理可以分为四个步骤:
1. 空气采集:机组通过风扇将室外的空气引入机组内部。

在机组内部,通过滤网去除空气中的杂质和灰尘,确保空气质量。

2. 空气加热:经过过滤的空气进入到蒸发器中。

在蒸发器内部,有一种冷媒通过不断循环,通过与空气的热交换,将空气中的热能吸收到冷媒中。

这样,空气的温度降低,而冷媒则蒸发变成气体。

3. 热量传递:蒸发器中的冷媒气体经过压缩机的作用,变得更加热,使其温度升高。

热的冷媒这时进入到换热器中,换热器内部有水流通过,通过与冷媒热交换,水的温度逐渐升高。

4. 热水供应:通过热水循环泵,将加热后的热水送至水箱或热水管道系统,随时供应给用户使用。

在热水使用过程中,冷却的冷媒通过膨胀阀降温,回到蒸发器进行循环使用,实现能量的再利用。

通过上述四个步骤,空气源热泵热水机组能够将室外空气中的热能转移到热水中,达到加热水的目的。

相比传统的热水加热方式,空气源热泵热水机组具有节能、环保等优点,逐渐被广泛应用于家庭和商业建筑。

图文详解“空气源热泵”(原理、设计、选型、施工、调试)

图文详解“空气源热泵”(原理、设计、选型、施工、调试)

图文详解“空气源热泵”(原理、设计、选型、施工、调试)空气源热泵工作原理、主要部件热泵是一种将低温热源的热能转移到高温热源的装置。

通常用于热泵装置的低温热源是我们周围的介质——空气、河水、海水,城市污水,地表水,地下水,中水,消防水池,或者是从工业生产设备中排出助工质,这些工质常与周围介质具有相接近的温度。

根据低温热源的不同,热泵一般可分为:空气源、水源、地源。

空气源热泵热水器的基本原理它主要是由压缩机、热交换器、轴流风扇、保温水箱、水泵、储液罐、过滤器、节流装置和电子自动控制器等组成。

接通电源后,轴流风扇开始运转,室外空气通过蒸发器进行热交换,温度降低后的空气被风扇排出系统,同时,蒸发器内部的工质吸热汽化被吸入压缩机,压缩机将这种低压工质气体压缩成高温、高压气体送入冷凝器,被水泵强制循环的水也通过冷凝器,被工质加热后送去供用户使用,而工质被冷却成液体,该液体经膨胀阀节流降温后再次流入蒸发器,如此反复循环工作,空气中的热能被不断热泵送到水中,使保温水箱里的水温逐渐升高,最后达到55℃左右,正好适合人们洗浴,这就是空气源热泵热水器的基本工作原理。

机组主要部件及作用热泵热水器是由:压缩机、冷凝器、蒸发器、轴流风扇、储液罐、过滤器、截流装置和电子自动控制器等组成。

其中压缩机、冷凝器、蒸发器、节流装置称为四大部件。

压缩机作用:将低压气体提升为高压的一种从动的流体机械。

是制冷系统的心脏,它从吸气管吸入低温低压的制冷剂气体,通过电机运转带动活塞对其进行压缩后,向排气管排出高温高压的制冷剂气体,为制冷循环提供动力,从而实现压缩→冷凝→膨胀→蒸发(吸热)的制冷循环。

常见种类:旋转式;涡旋式;螺杆式家用机组一般采用旋转式。

商用机组一般采用涡旋式和螺杆式。

代表企业:谷轮、三洋、美芝、大金、三菱、海立等。

旋转式压缩机工作原理:旋转式压缩机的电机无需将转子的旋转运动转换为活塞的往复运动,而是直接带动旋转活塞作旋转运动来完成对制冷剂蒸气的压缩。

空气源热泵工作原理

空气源热泵工作原理

空气源热泵工作原理一、空气源热泵工作原理冬天热泵是以制冷剂为热媒,在空气中吸收热能(在蒸发器中间接换热),经压缩机将低温位的热能提升为高温位热能,加热系统循环水(在冷凝器中间接换热);夏天热泵是以制冷剂为冷媒,在空气中吸收冷量(在冷凝器器中间接换热),经压缩机将高温位的热能降低为低温位冷能,制冷系统循环水(在蒸发器中间接换热);从而使不能直接利用的热能(冷能)再生为可直接利用的热能(冷能),得到了只消耗少量电能,而获得2~6倍于输入功率的节能回报,这是热泵工作原理决定的。

空气作为可再生能源是取之不尽用之不竭的天然资源,热泵利用可再生能源—空气能,并辅以清洁能源—电能,运行中没有任何污染,是国家大力推广的开发和利用可再生能源的绿色环保设备。

热泵工作原理见下图:二、空气源热泵节能原理下图更能帮助理解空气源热泵节能的必然性,因为吸收室外空气的热量是免费的,而且产热量是以它为主。

空气源热泵热平衡式为:供热量=吸收室外空气的热量+消耗的电能供冷量=吸收室外空气的冷量+消耗的电能例如:某人从开发区挑担子至市区最多担100公斤。

他做了多少功,用了多少力,有一个可以计量的定量及定值。

同样用这么多力做多少功推动一辆车子,借助车子这个设备,可以将400公斤的货物用同样的这么多功,同样这么多的力,推到市区。

所以借助于车这种设备,产生的效果4倍于挑担的效果。

所以热泵这种设备类似于车,而普通电、燃气、燃煤热水设备类似于一个人挑担子。

三、空气源热泵的优势1)一年四季全天候运行,不受夜晚、阴天、下雨和下雪等各种天气的影响。

2)节能型产品:该空气源热泵机组以空气为低温热源制取热量,耗电量仅为电锅炉全年的1/4;同燃煤、油、气锅炉比,可节省40%以上的能源,短期内可收回投资。

3)环保无污染:该系统运行无任何的燃烧物及排放物,制冷剂对臭氧层零污染,具有良好的社会效益。

4)运行安全可靠:整个系统的运行无传统锅炉(燃油或燃气或电锅炉)中可能存在的易燃、易爆、中毒、短路等危险,是一种安全可靠的中央空调系统。

空气源工作原理

空气源工作原理

空气源工作原理
空气源热泵的工作原理主要分为四个步骤:蒸发、压缩、冷凝和膨胀。

1. 蒸发:压缩机将低温低压制冷剂蒸发器内的制冷剂(通常为R410A)吸入。

该制冷剂在低温低压下从液态转变为气态,吸收周围空气中的热量。

2. 压缩:制冷剂气体被压缩机压缩,使其温度和压力都显著增加。

这一过程使制冷剂的温度高于周围的空气温度。

3. 冷凝:经过压缩的制冷剂通过冷凝器流动,与外界环境中的空气交换热量。

这使得制冷剂从气态重新转变为液态,并释放出大量的热量。

4. 膨胀:压缩制冷剂通过膨胀阀进入蒸发器,使温度和压力都降低。

这个过程准备制冷剂循环再次进入蒸发器,持续吸热并循环往复。

通过这种循环过程,空气源热泵不断地从室外空气中吸收热量,然后通过压缩制冷剂的过程进行热能的升级,最后利用冷凝过程释放出的热量进行室内供暖或热水供应。

因此,空气源热泵能够在室内提供热量,而不需要依赖燃烧燃料产生额外的热能。

空气源热泵电气控制原理

空气源热泵电气控制原理

空气源热泵电气控制原理
空气源热泵的电气控制原理主要基于热力学中的热泵循环原理,结合压缩机、热交换器、轴流风扇、保温水箱、水泵、储液罐、过滤器、节流装置和电子自动控制器等部件进行工作。

具体来说,接通电源后,轴流风扇开始运转,室外空气通过蒸发器进行热交换,温度降低后的空气被风扇排出系统。

同时,蒸发器内部的工质吸热汽化被吸入压缩机,压缩机将这种低压工质气体压缩成高温、高压气体送入冷凝器。

被水泵强制循环的水也通过冷凝器,被工质加热后送去供用户使用。

工质被冷却成液体,该液体经膨胀阀节流降温后再次流入蒸发器,如此反复循环工作,空气中的热能不断被热泵送到水中,使保温水箱里的水温逐渐升高,最后达到适合人们洗浴的温度。

此外,空气源热泵带温度调节功能,机组会根据温度的变化自动调整工作时长。

当水温达到设定的上限值时,机组会自动停止工作,当水温降低到设定的下限值时,机组又会自动开始工作,以保持水温的稳定。

在电气控制方面,空气源热泵通常配备有微电脑控制器,可以根据用户的需求设定水温、工作时间等参数。

控制器通过传感器实时监测水温、环境温度等参数,根据这些参数的变化调整压缩机、风扇等部件的工作状态,以实现高效、节能的运行。

总的来说,空气源热泵的电气控制原理是通过微电脑控制器对各个部件进行智能控制,实现对水温的精确调节和节能运行。

空气源热泵的工作原理

空气源热泵的工作原理

空气源热泵的工作原理一、空气源热泵简介1、什么是空气源热泵空气源热泵又叫空气源热泵热水器,顾名思义就是把空气中的热量通过冷媒搬运到水中,传统的电热水器和燃气热水器是通过消耗燃气和电能来获得热能,而空气能热水器是通过吸收空气中的热量来达到加热水的目的,在消耗相同电能的情况下可以吸收相当于三倍电能左右的热能来加热水。

热泵组成四大件:蒸发器、压缩机、冷凝器和节流装置四个部件。

2、空气源热泵工作原理空气能热水器是按照”逆卡诺”原理工作的,具体来说,就是”室外机"作为热交换器从室外空气吸热,加热低沸点工质(冷媒)并使其蒸发,冷媒蒸汽经由压缩机压缩升温进入水箱,将热量释放至其中的水并冷凝液化,随后节流降压降温回到室外的热交换器进入下一个循环.简单来说是吸收空气中的热量来加热水。

运用热泵工作原理制热,与空调制冷相反—-国家制冷标准是1000瓦,电制冷2800瓦。

根据热平衡的原理,同时最少产生2800瓦的热量,加上输入的1000瓦电,实际产生的热量在3000-—4000瓦,把这些热量输送到保温水箱,其耗电量只是电热水器的四分之一(电热水器即使热效率100%,输入1000电也只有1000瓦的热).二、热力学定律1、热力学第一定律自然界一切物体都具有能量,能量有各种不同形式,它能从一种形式转化为另一种形式,从一个物体传递给另一个物体,在转化和传递过程中能量的总和不变.在热力学中,系统发生变化时,设与环境之间交换的热为Q,与环境交换的功为W,可得热力学能(亦称内能)的变化为ΔU = Q+ W热可以转变为功,功也可以转变为热;消耗一定的功必产生一定的热,一定的热消失时,也必产生一定的功。

2、热力学第二定律克劳修斯表述:不可能把热量从低温物体传向高温物体而不引起其它变化。

开尔文表述:不可能制成一种循环动作的热机,从单一热源取热,使之完全变为功而不引起其它变化。

这是从能量消耗的角度说的。

开尔文表述还可以表述成:第二类永动机不可能实现三、卡诺循环1、卡诺循环定义卡诺循环(Carnot cycle)是由法国工程师尼古拉·莱昂纳尔·萨迪·卡诺于1824年提出的,以分析热机的工作过程,卡诺循环包括四个步骤:等温吸热,在这个过程中系统从高温热源中吸收热量;绝热膨胀,在这卡诺循环ts图个过程中系统对环境作功,温度降低;等温放热,在这个过程中系统向环境中放出热量,体积压缩;绝热压缩,系统恢复原来状态,在等温放热和绝热压缩过程中系统对环境作负功。

空气源热泵的工作原理

空气源热泵的工作原理

空气源热泵的工作原理
空气源热泵是一种利用空气作为热源或冷源,通过制冷剂循环工作实现供暖、制冷、热水等功能的设备。

其工作原理主要包括以下几个方面:
1. 压缩机压缩制冷剂
空气源热泵中的压缩机将低温低压的制冷剂压缩成高温高压的气体,使其具有高温高压的状态,从而提高了制冷剂的温度和压力。

2. 冷凝器释放热量
高温高压的制冷剂在经过冷凝器时,会释放出热量,将热量传递给室内的供暖系统或热水系统,从而实现供暖或热水的功能。

3. 膨胀阀降温
制冷剂在经过冷凝器后,经过膨胀阀降温,使其温度和压力降低,从而实现制冷的功能。

4. 蒸发器吸收热量
制冷剂在经过膨胀阀后,进入蒸发器,从室内吸收热量,使其温度和压力升高,从而实现供暖的功能。

总的来说,空气源热泵的工作原理就是通过制冷剂在压缩机、冷凝器、膨胀阀和蒸发器之间的循环流动,实现了从空气中吸收热量或释放热量的过程,从而实现了供暖、制冷、热水等功能。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

空气源热泵系统供暖,制冷工作原理
2016/3/13
空气源热泵原理:机组运行基本原理依据是逆卡循环原理,液态工质首先在蒸发器内吸收空气中的热量而蒸发形成蒸汽(汽化),汽化潜热即为所回收热量,而后经压缩机压缩成高温高压气体,进入冷凝器内冷凝成液态(液化)把吸收的热量发给需要的加热的水中,液态工质经膨胀阀降压膨胀后重新回到膨胀阀内,吸收热量蒸发而完成一个循环,如此往复,不断吸收低温源的热而输出所加热的水中,直接达到预定温度。

空气源热泵组成:通常由压缩机、冷凝器、蒸发器和膨胀阀4部分构成,传热工质在机组内封闭运行,并通过冷凝器和蒸发器与外部发生热交换。

空气源热泵供暖原理
在制热时,液态制冷剂在空气换热器中汽化,吸收空气中的热量,低温低压的气态制冷剂经压缩机压缩后变为高温高压气体送至水换热器。

由于制冷剂的温度高于水的温度。

制冷剂从气态冷却为液态,液体制冷剂经膨胀阀节流后,在压力作用下进入空气换热器,低压气体制冷剂再次汽化,完成一次循环。

在这个循环中,随着制冷剂状态的变动,实现了热量从空气侧向水侧的转移。

空气源热泵制冷原理
在制冷时,液态制冷剂在水换热器中汽化,使水温降低。

低温低压的气态制冷剂经压缩机压缩,变为高温高压气体,进入空气换热器,由于制冷剂温度高于空气温度,制冷剂向空气传热,制冷剂经气体冷凝为高压液体,高压液态制冷剂经膨胀阀节流后进入水换热器,低压液体制冷剂再次汽化,完成一个循环。

在这个循环过程中,随着制冷剂状态的变动,实现了热量从水侧向空气侧的转移.。
