三相电星形和三角形接法

三相电星形和三角形接法

三相电星形和三角形接法
三相电是现代工业生产中广泛应用的一种电源供应方式。

三相电有两种接法:星形和三角形接法。

下面我们来详细介绍这两种接法的特点和应用。

一、星形接法
星形接法也称为Y型接法,是将三个相位的电源的起始端都连接在一起,形成一个共同接点,称为中性点,另外一端分别接在三个负载上的一种接法。

特点:
1. 中性点接地,使系统稳定性高
2. 线电压(即相电压)高,适用于远距离输电
3. 负载不平衡时,会引起中性点电流过大,造成失衡及损坏
应用:
1. 低电压场合,例如低压配电,小功率电动机驱动;
2. 对于需要提供中性点和安全接地的场合特别适用,例如工控系统等。

二、三角形接法
三角形接法也称为Δ型接法,是将三个相位的电源的终止端相互连接
形成一个环,负载分别接在两个相位之间的一种接法。

特点:
1. 线电流(即相电流)高,适用于高功率负载
2. 线电压(即相电压)低,不适合远距离输电
3. 无中性点,不易平衡负载
应用:
1. 高电压高功率场合,例如高压变电站
2. 适用于对于负载变化幅度较小,相对平稳的场合
以上是星形和三角形接法的特点和应用,不同的场合需根据实际情况
进行选择。

电动机三角形接法和星形接法有什么区别讲解

电动机三角形接法和星形接法有什么区别讲解

电动机三角形接法和星形接法有什么区别?三角形接线时,三相电机每一个绕组承受线电压(380V),而星形接线时,电机每一承受相电压(220V)。

在电机功率相同的情况,角线电机的绕组电流较星接电机电流小。

当电机接成Y型运行时起动转矩仅是三角形接法的一半,但电流仅仅是三角形起动的三分之一左右。

三角形起动时电流是额定电流的4-7倍,但转矩大。

转速是一样的,但转矩不一样。

三角形接法电机的三角形接法是将各相绕组依次首尾相连,并将每个相连的点引出,作为三相电的三个相线。

三角形接法时电机相电压等于线电压;线电流等于根号3倍的相电流。

星形接法电机的星形接法是将各相绕组的一端都接在一点上,而它们的另一端作为引出线,分别为三个相线。

星形接时,线电压是相电压的根号3倍,而线电流等于相电流。

星形接法由于起输出功率小,常用于小功率,大扭矩电机,或功率较大的电机起步时候用,这样对机器损耗较小,正常工作后再换用三角形接法。

这就是常常说到的星——三角启动。

电动机接法选择是三相电机,单相电机没有以上两种接法的说法。

一般3KW以下的电动机星型接法的较多,3千瓦以上的电动机一般都角型接法。

按规定,大于15kw的电动机需要星型启动角型运行,以降低启动电流。

还有小型电动机角型启动的,如果要接在三相220V电源电压上,必须接成星型。

在我国一般3-4KW(千瓦)以下较小电机都规定接成星形,以上较大电机都规定接成三角形。

电机接线盒连接从电机接线盒里可以看出:三个进线接线端子U1、V1、W1的另一端U2、V2、W2如用同一铁片短接,那就是星形(Y)接法,三个进线接线端子U1和W2短接、V1和U2短接、W1和V2短接、那就是三角形接法(接线盒里三根平形铁条),星接时线电压等于相电压的1.732倍,相电流等于线电流,角接时相电压等于线电压,线电流等于相电流的1.732倍。

上图三根桩接一起是星形,上下桩依次联结是角形,如电机无接结盒,第一相绕组头尾标上1.4,第二相绕组头尾标上2.5,第三相绕组头尾标上3.6,星形接法:135接一起,246接电源,三角形接法:1联结6,2联结4,3联接5,成为电机的三根出线,1电机三角形接法时因为没有中性点,具体方法是电机的三相绕组的头与尾分别连接,这时只有一种电压等级,线电压等于相电压,线电流等于相电流的约1,73倍,2电机星形接法时因为有中性点(电机一般都是三相对称负载所以一般不引出中性线),具体方法是电机的三相绕组的三条尾连接在一起,三条头接电源,这时有两种电压等级,即线电压和相电压,且线电压等于相电压的约1.73倍,线电流等于相电流。

电机星形接法与三角形接法

电机星形接法与三角形接法

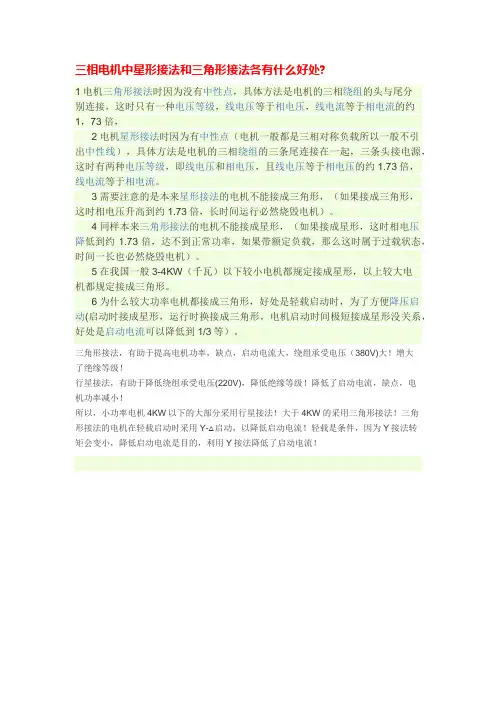

三相电机中星形接法和三角形接法各有什么好处?
1电机三角形接法时因为没有中性点,具体方法是电机的三相绕组的头与尾分
别连接,这时只有一种电压等级,线电压等于相电压,线电流等于相电流的约1,73倍,
2电机星形接法时因为有中性点(电机一般都是三相对称负载所以一般不引
出中性线),具体方法是电机的三相绕组的三条尾连接在一起,三条头接电源,这时有两种电压等级,即线电压和相电压,且线电压等于相电压的约1.73倍,
线电流等于相电流。

3需要注意的是本来星形接法的电机不能接成三角形,(如果接成三角形,
这时相电压升高到约1.73倍,长时间运行必然烧毁电机)。

4同样本来三角形接法的电机不能接成星形,(如果接成星形,这时相电压
降低到约1.73倍,达不到正常功率,如果带额定负载,那么这时属于过载状态,时间一长也必然烧毁电机)。

5在我国一般3-4KW(千瓦)以下较小电机都规定接成星形,以上较大电
机都规定接成三角形。

6为什么较大功率电机都接成三角形,好处是轻载启动时,为了方便降压启
动(启动时接成星形,运行时换接成三角形,电机启动时间极短接成星形没关系,好处是启动电流可以降低到1/3等)。

三角形接法,有助于提高电机功率,缺点,启动电流大,绕组承受电压(380V)大!增大
了绝缘等级!
行星接法,有助于降低绕组承受电压(220V),降低绝缘等级!降低了启动电流,缺点,电
机功率减小!
所以,小功率电机4KW以下的大部分采用行星接法!大于4KW的采用三角形接法!三角
形接法的电机在轻载启动时采用Y-△启动,以降低启动电流!轻载是条件,因为Y接法转
矩会变小,降低启动电流是目的,利用Y接法降低了启动电流!。

电动机的星形和三角形接法

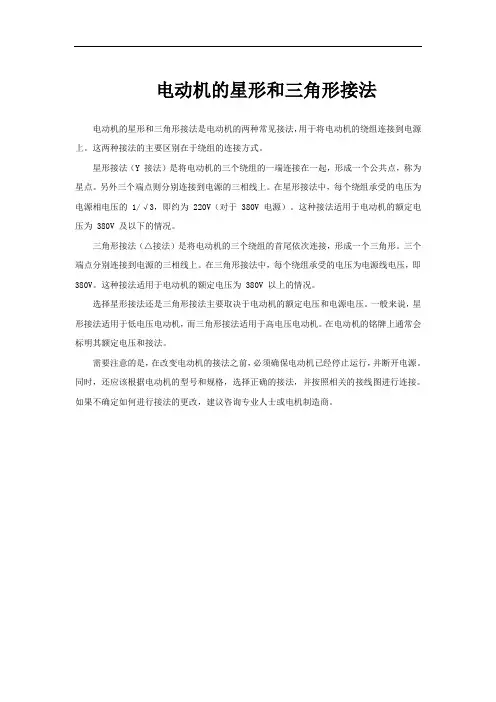

电动机的星形和三角形接法

电动机的星形和三角形接法
电动机的星形和三角形接法是电动机的两种常见接法,用于将电动机的绕组连接到电源上。

这两种接法的主要区别在于绕组的连接方式。

星形接法(Y 接法)是将电动机的三个绕组的一端连接在一起,形成一个公共点,称为星点。

另外三个端点则分别连接到电源的三相线上。

在星形接法中,每个绕组承受的电压为电源相电压的 1/√3,即约为 220V(对于 380V 电源)。

这种接法适用于电动机的额定电压为 380V 及以下的情况。

三角形接法(△接法)是将电动机的三个绕组的首尾依次连接,形成一个三角形。

三个端点分别连接到电源的三相线上。

在三角形接法中,每个绕组承受的电压为电源线电压,即380V。

这种接法适用于电动机的额定电压为 380V 以上的情况。

选择星形接法还是三角形接法主要取决于电动机的额定电压和电源电压。

一般来说,星形接法适用于低电压电动机,而三角形接法适用于高电压电动机。

在电动机的铭牌上通常会标明其额定电压和接法。

需要注意的是,在改变电动机的接法之前,必须确保电动机已经停止运行,并断开电源。

同时,还应该根据电动机的型号和规格,选择正确的接法,并按照相关的接线图进行连接。

如果不确定如何进行接法的更改,建议咨询专业人士或电机制造商。

交流电机的三角形和星形接法

交流电机的三角形和星形接法

交流电机的三角形和星形接法交流电机是一种常见的电动机,广泛应用于工业生产和民用领域。

在交流电机的接线方式中,三角形接法和星形接法是两种常见的方式。

本文将分别介绍这两种接法的原理和特点。

一、三角形接法三角形接法又称为Δ接法,是一种将三个电机绕组按照三角形的形状连接起来的方式。

具体来说,三个绕组的一个端子连接在一起形成一个节点,而另一个端子则分别接到电源的三相线上。

三角形接法的原理是通过将三个绕组串联起来,实现电流的流动。

当电源施加三相电压时,电流从一个绕组的一个端子进入,从另一个绕组的另一个端子流出,形成了一个闭合的电流回路。

三角形接法的特点是电压高、电流小。

由于电压是相位差120度的三相电压之和,所以总电压较高。

而电流则由于串联的关系,相对较小。

因此,三角形接法适用于对电压要求较高、电流要求较小的场合。

二、星形接法星形接法又称为Y接法,是一种将三个电机绕组按照星形的形状连接起来的方式。

具体来说,三个绕组的一个端子连接在一起形成一个节点,而另一个端子则分别接到电源的三相线上。

这种接法形成了一个类似于星形的结构,因此称为星形接法。

星形接法的原理是通过将三个绕组并联起来,实现电流的分流。

当电源施加三相电压时,电流从电源的三相线上进入各个绕组,再从各个绕组的另一个端子流出,形成了一个分流的电流回路。

星形接法的特点是电压低、电流大。

由于电流是相位差120度的三相电流之和,所以总电流较大。

而电压则由于并联的关系,相对较小。

因此,星形接法适用于对电流要求较高、电压要求较小的场合。

三、比较与应用三角形接法和星形接法在使用时需根据具体的情况选择。

一般来说,三角形接法适用于对电压要求较高、电流要求较小的场合,比如需要提供大功率输出的电机。

而星形接法适用于对电流要求较高、电压要求较小的场合,比如需要提供较大扭矩的电机。

三角形接法可以减小电机绕组的电流,降低了绕组的损耗和发热。

星形接法则可以提高电机的输出功率和效率。

总结:交流电机的三角形接法和星形接法是两种常见的接线方式。

三相异步电机星形与三角形接法的区别

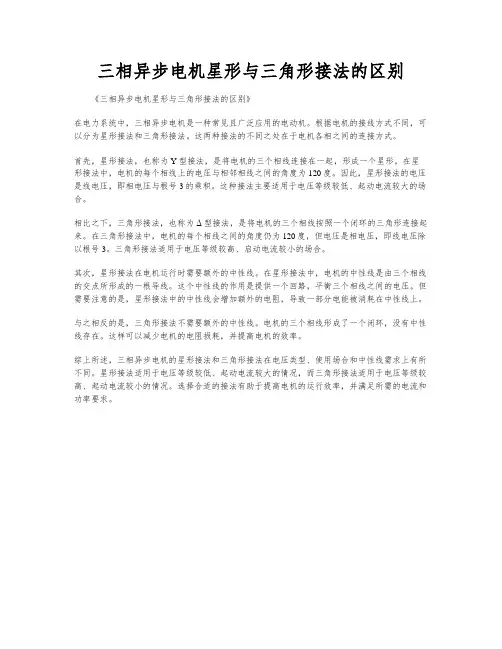

三相异步电机星形与三角形接法的区别

三相异步电机星形与三角形接法的区别《三相异步电机星形与三角形接法的区别》在电力系统中,三相异步电机是一种常见且广泛应用的电动机。

根据电机的接线方式不同,可以分为星形接法和三角形接法。

这两种接法的不同之处在于电机各相之间的连接方式。

首先,星形接法,也称为Y型接法,是将电机的三个相线连接在一起,形成一个星形。

在星形接法中,电机的每个相线上的电压与相邻相线之间的角度为120度。

因此,星形接法的电压是线电压,即相电压与根号3的乘积。

这种接法主要适用于电压等级较低、起动电流较大的场合。

相比之下,三角形接法,也称为Δ型接法,是将电机的三个相线按照一个闭环的三角形连接起来。

在三角形接法中,电机的每个相线之间的角度仍为120度,但电压是相电压,即线电压除以根号3。

三角形接法适用于电压等级较高、启动电流较小的场合。

其次,星形接法在电机运行时需要额外的中性线。

在星形接法中,电机的中性线是由三个相线的交点所形成的一根导线。

这个中性线的作用是提供一个回路,平衡三个相线之间的电压。

但需要注意的是,星形接法中的中性线会增加额外的电阻,导致一部分电能被消耗在中性线上。

与之相反的是,三角形接法不需要额外的中性线。

电机的三个相线形成了一个闭环,没有中性线存在。

这样可以减少电机的电阻损耗,并提高电机的效率。

综上所述,三相异步电机的星形接法和三角形接法在电压类型、使用场合和中性线需求上有所不同。

星形接法适用于电压等级较低、起动电流较大的情况,而三角形接法适用于电压等级较高、起动电流较小的情况。

选择合适的接法有助于提高电机的运行效率,并满足所需的电流和功率要求。

三相电机星形接法和三角形接法区别

三相电机星形接法和三角形接法区别

三相电机星形接法和三角形接法区别一、电机接法星型接法把三相电源三个绕组的末端、X、Y、Z连接在一起,成为一公共点O,从始端A、B、C引出三条端线,这种接法称为“星形接法”又称“Y形接法”。

三相电源是由频率相同、振幅相等而相位依次相差120°的三个正弦电源以一定方式连接向外供电的系统。

三相电源的联接方式有Y形和△形两种。

星形接法和三角形接法都是指电机本身的绕组接法,星形接法指将电机绕组三相末端接在一起,三相首端为电源端;三角形接法指将三相绕组首尾互相连接,三个端点为电源端;无论那种接法,都必须要有三相相位互差120度的三相正弦交流电源供电,不可用220V 的代替的。

因为三相交流电的三相火线( A、B、C)虽对以电压都为220V,但它们之间的相位互差120度,三相之间的电压互差380V,用三个同相位的火线是不能代替的。

星形接法由于起输出功率小,常用于小功率,大扭矩电机,或功率较大的电机起步时候用,这样对机器损耗较小,正常工作后再换用三角形接法;一般3KW以下的三相电动机是星形接法,以上的三相电动机是用三角形接法。

还有电压方面的区别:星形接法与三角形接法输出的相电压分别为220V与380V。

三相电的星形接法是将三相电源绕组或负载的一端都接在一起构成中性线,由于均衡的三相电的中性线中电流为零,故也叫零线:三相电源绕组或负载的另一端的引出线,分别为三相电的三个相线。

远程输电时,只使用三根相线,形成三相三线制。

到达用户的电路,往往涉及220V和380V两种电压,需三根相线和一根零线,形成三相四线制。

用户为避免漏电形成的触电事故,还要添加一根地线,这时就有三根相线,一根零线和一根地线,故也有三相五线制的说法。

二、两种接法的电压电流组成三角形接法星形接法接法错误的后果三、供电区别。

假设供电电源不变。

Y接时,线电压施加在两个绕组上,两个绕组的电压相位呈120°,这样,单个绕组承受的电压为线电压的根号3分之一。

电动机三角形接法和星形接法有什么区别?

电动机三角形接法和星形接法有什么区别?

电动机三角形接法和星形接法有什么区别?三角形接线时,三相电机每一个绕组承受线电压(380V),而星形接线时,电机每一承受相电压(220V)。

在电机功率相同的情况,角线电机的绕组电流较星接电机电流小。

当电机接成Y型运行时起动转矩仅是三角形接法的一半,但电流仅仅是三角形起动的三分之一左右。

三角形起动时电流是额定电流的4-7倍,但转矩大。

转速是一样的,但转矩不一样。

三角形接法电机的三角形接法是将各相绕组依次首尾相连,并将每个相连的点引出,作为三相电的三个相线。

三角形接法时电机相电压等于线电压;线电流等于根号3倍的相电流。

星形接法电机的星形接法是将各相绕组的一端都接在一点上,而它们的另一端作为引出线,分别为三个相线。

星形接时,线电压是相电压的根号3倍,而线电流等于相电流。

星形接法由于起输出功率小,常用于小功率,大扭矩电机,或功率较大的电机起步时候用,这样对机器损耗较小,正常工作后再换用三角形接法。

这就是常常说到的星——三角启动。

电动机接法选择是三相电机,单相电机没有以上两种接法的说法。

一般3KW以下的电动机星型接法的较多,3千瓦以上的电动机一般都角型接法。

按规定,大于15kw的电动机需要星型启动角型运行,以降低启动电流。

还有小型电动机角型启动的,如果要接在三相220V电源电压上,必须接成星型。

在我国一般3-4KW(千瓦)以下较小电机都规定接成星形,以上较大电机都规定接成三角形。

电机接线盒连接从电机接线盒里可以看出:三个进线接线端子U1、V1、W1的另一端U2、V2、W2如用同一铁片短接,那就是星形(Y)接法,三个进线接线端子U1和W2短接、V1和U2短接、W1和V2短接、那就是三角形接法(接线盒里三根平形铁条),星接时线电压等于相电压的1.732倍,相电流等于线电流,角接时相电压等于线电压,线电流等于相电流的1.732倍。

上图三根桩接一起是星形,上下桩依次联结是角形,如电机无接线盒,第一相绕组头尾标上1.4,第二相绕组头尾标上2.5,第三相绕组头尾标上3.6,星形接法:135接一起,246接电源,三角形接法:1联结6,2联结4,3联接5,成为电机的三根出线,1电机三角形接法时因为没有中性点,具体方法是电机的三相绕组的头与尾分别连接,这时只有一种电压等级,线电压等于相电压,线电流等于相电流的约1,73倍,2电机星形接法时因为有中性点(电机一般都是三相对称负载所以一般不引出中性线),具体方法是电机的三相绕组的三条尾连接在一起,三条头接电源,这时有两种电压等级,即线电压和相电压,且线电压等于相电压的约1.73倍,线电流等于相电流。

永磁同步电机星形接法和三角形

永磁同步电机星形接法和三角形

永磁同步电机是一种应用广泛的电动机,其有两种不同的接法,分别是星形接法和三角形接法。

这两种接法各有其适用的场景和特点,在实际应用中需要根据具体情况进行选择。

下面将就永磁同步电机星形接法和三角形接法的原理、特点和适用场景进行详细介绍。

一、永磁同步电机星形接法1.1 原理:永磁同步电机星形接法是将三个电机线圈的起点连接在一起,形成一个星型连接。

电机的三个线圈均与电源相连,通过控制不同线圈的通断,实现电机的正转、反转和调速。

1.2 特点:星形接法的永磁同步电机具有运行平稳、扭矩输出大、起动电流小的特点。

在低速和大扭矩输出的场合,星形接法比较适用。

1.3 适用场景:星形接法适用于需要大扭矩输出和低速运行的场合,比如风力发电机、空调压缩机等。

在这些场合,星形接法能够更好地发挥电机的性能优势。

二、永磁同步电机三角形接法2.1 原理:永磁同步电机三角形接法是将三个电机线圈依次连接起来,形成一个闭合的三角形连接。

电机的三个线圈也与电源相连,通过控制不同线圈的通断来实现电机的正转、反转和调速。

2.2 特点:三角形接法的永磁同步电机具有起动电流大、运行平稳、效率高的特点。

在高速运行和轻载等场合,三角形接法比较适用。

2.3 适用场景:三角形接法适用于需要高速运行和轻载工况的场合,比如泵类、风扇类的设备。

在这些场合,三角形接法能够更好地适应电机的运行状态。

三、永磁同步电机星形接法和三角形接法的选择3.1 根据工作性能选择:在实际选择永磁同步电机的接法时,需要根据具体的工作性能要求来进行选择。

如果是需要大扭矩输出和低速运行,则可以选择星形接法;如果是需要高速运行和轻载工况,则可以选择三角形接法。

3.2 结合运行环境选择:除了根据工作性能选择外,还需要结合电机运行的环境和条件来进行选择。

在空间有限或者需要轻量化设计的场合,可以选择三角形接法,因为其起动电流大,但运行平稳,可以减小电机的尺寸和重量。

3.3 综合考虑选择:在实际应用中,往往需要综合考虑工作性能、运行环境和成本等因素进行选择。

电机三角形连接和星形连接的区别

电机三角形连接和星形连接的区别

电机三角形连接和星形连接的区别三角形连接和星形连接从电机外部看是没有任何区别的,你可以把电机看成一个黑盒子,外面看就是三根进线,通以互差120度的电流。

要说到电机三角形连接和星形连接的区别,只是在电机本体设计的时候会关注,我们知道,教科书上写星形连接的线电压是相电压的1."732倍,三角形的线电压等于相电压,在电机设计阶段,都会折算成等效三个等效单相,因为三相电机的等效电路是等效成单相的。

对于一个输入线电压为380V的电机而言,如果设计成星形,那么就按220V计算单相电路,如果设计成角形,那么就按380V计算单相电路,但相电流减小。

这个时候体现在电机上就是三角形的线用得长些细些,星形的线短些粗些,但理论上用的材料是一样多。

一旦电机做好后,从外部看,理论上三角形连接和星形连接是没区别的,你也没有办法单纯从外部三根线去区分二者的区别。

这里可能有同学想问,为什么电机要分成三角形和星形连接这么麻烦。

原则上讲,星形电机内部不会产生环流,理论上比三角形好,因为实际上三相绕组不可能绝对平衡,三相电压总有微小差异,这样在三角形内部会形成环流造成发热和效率降低(当然这个影响实际上很小)。

做成三角形连接是有历史原因的,那就是没有变频器的时候,电机启动时可以利用接触开关改变连接,将其接成星形,这样每个绕组的电压由380将为220,大大减小了启动冲击电流,待启动后切换成三角形。

这就是所谓的星-三角启动。

星-三角启动可以成比例降低启动电流,但是会成平方降低启动转矩,所以只能用在轻载或空载启动。

大家看到的风机水泵用星-三角启动没问题,但是起重机上肯定没有用星-三角启动的,起重机都是用绕线转子串电阻启动,为什么搞这么麻烦,都是有原因的。

电动机连接组别:1.当三相电机的三相绕组按△方式接线时,即绕组按U1-W2、"U2-V1、"V2-W1顺序连接后,引出线U1 V1 W1接于三相电源,此时每相绕组U1-U2 V1-V2 W1-W2上承受的是三相电源的线电压也就是380V.这样的接法使得电机的输出转矩较大。

电机星形三角形区别

电机星形三角形区别

1、星形接法由于起输出功率小,常用于小功率,大扭矩电机,或功率较大的电机起步时候用,这样对机器损耗较小,正常工作后再换用三角形接法
2、一般3KW以下的三相电动机是星形接法.以上的三相电动机是用三角形接法
3、在我国一般3-4KW(千瓦)以下较小电机都规定接成星形,以上较大电机都规定接成三角形。

4、为什么较大功率电机都接成三角形,好处是轻载启动时,为了方便降压启动(启动时接成星形,运行时换接成三角形,电机启动时间极短接成星形没关系,好处是启动电流可以降低到1/3等)。

星形接法和三角形接法详解

星形接法和三角形接法详解

星形接法和三角形接法详解
星形接法和三角形接法是三相电机的两种常见接法,它们的区别主要在于绕组的接法和电压的供应方式。

星形接法:
1. 绕组接法:在星形接法中,三相电机的三个绕组的一端相互连接,形成一个公共点,通常称为星形点或中性点。

另一端则分别与电源的三相相线连接。

2. 电压供应:电源相线与星形点之间的电压称为相电压。

由于三相电源的相位差为120 度,因此在星形接法下,每个绕组上的电压是相电压。

3. 电流特点:电流在星形点处分流,流过每个绕组的电流相等。

4. 应用场合:星形接法常用于低电压、高功率的三相电机,如大功率电动机。

三角形接法:
1. 绕组接法:在三角形接法中,三相电机的三个绕组首尾相连,形成一个封闭的三角形。

每个绕组的两端分别与电源的三相相线连接。

2. 电压供应:电源相线之间的电压称为线电压。

在三角形接法下,每个绕组上的电压是线电压。

3. 电流特点:电流在三角形内部形成环流,流过每个绕组的电流不相等,与绕组的阻抗成比例。

4. 应用场合:三角形接法常用于高电压、低功率的三相电机,如小功率电动机。

选择星形接法或三角形接法主要取决于电机的额定电压和电源电压。

一般来说,星形接法的电机在低电压下运行,而三角形接法的电机在高电压下运行。

此外,三角形接法的电机起动电流较大,但转矩也较大,适用于重载起动的场合。

需要注意的是,在接线时必须确保相线与绕组的正确连接,否则可能导致电机损坏或运行不正常。

在实际应用中,还需要根据电机的特性和负载要求来选择合适的接法,并遵循相关的安全规范和操作指南。

电机星型接法和角型接法的区别

电机星型接法和角型接法的区别

电机星型接法和角型接法的区别我们工厂里面的三相电机接线,无非就两种。

一个是星型接法,一个是三角形接法。

他们之间什么不同,今天来聊聊这个话题。

首先我们来看看它们是怎么接线的:我们看到的交流异步电动机,相信朋友们大多数都见过里面的结构和线圈,这里需要说明的是无论里面的线,千变万化,最终从接线盒出来的,只有六个线头或者三个线头。

如上图:我们最终把它们线圈绕组,分为三个绕组。

分别作上相应的标记和头尾(头尾不能错,它代表了线圈的绕向)。

固定在接线盒里的接线柱上。

如图把线圈三个尾端并在一起,留三个头去接电源,这就是星型接法。

倒过来看,有点像字母Y,也像一颗星,所以也叫'Y’型接法。

我们用铜片把三个尾端接线柱连接好,这就是实际中的电机接法。

有些制作的时候,直接把三个尾端藏在了线圈里面,所以我们出线端就如上文所说的,只有三个接线头的原因。

如上图为三角形接法,它是把三个绕组中的每一个绕组的尾,去和另一个绕组的头接在一起,如图Uz、Vx、Wy.在这三个连接处再去接我们的380伏电源在实际中就如这个样子。

我们再来看角接与星接各有何特点:•角接的电机:相电压=线电压,即U相=U线。

相电流=1/√3线电流,即I相=1/√3I线。

•星接的电机:相电流=线电流,即I相=I线。

相电压=1/√3线电压,即U相=1/√3U线。

•角接电机的每一相绕组,由于承担的电流比小,所以在材料线径上一般取的比较细。

但绝缘等级是按380v来衡量。

•星接电机的每一相绕组,由于承受的是低电压,所以绝缘等级相应低一点(220v考虑),但是呢,它的相电流跟线电流是一样大的,所以电流大,线径取的略粗,以承受大电流,匝数也较角接电机绕组少。

•角接电机启动电流大,星接电机启动电流要比它小,通过计算星接是角接的1/3.•在力矩上星接比角接要弱。

所以4kw以下的电机一般大都做成星型接法,4kw以上的电机一般都是做成角型接法。

•对于角形接法电机,直接启动电流较大。

三相电机星形接法和三角接法

三相电机星形接法和三角接法

三相电机星形接法和三角接法
三相电机可以通过星形接法和三角接法两种方式连接电源。

在星形接法中,三个相位的线圈的一个端点连接在一起,形成一个星形,而另一个端点连接到电源线。

在三角接法中,三个相位的线圈的一个端点连接在一起,形成一个三角形,而另一个端点连接到电源线。

星形接法和三角接法的主要区别在于电压和电流的大小。

星形接法中,电流较小,电压较高,适用于需要高电压的场合,如高压输电线路。

而在三角接法中,电流较大,电压较低,适用于需要高电流的场合,如大型电动机。

在实际应用中,根据不同的需求和实际情况选择合适的接法方式,可以最大化电机的效率和使用寿命。

- 1 -。

星型接法和三角形接法都各自适用于什么电机呢

星型接法和三角形接法都各自适用于什么电机呢

星型接法和三角形接法都各自适用于什么电机呢
星型接法和三角形接法都各自适用于什么电机如下:
1,星形接法和三角形接法都是指电机本身的绕组接法,星形接法指将电机绕组三相末端接在一起,三相首端为电源端。

三角形接法指将三相绕组首尾互相连接,三个端点为电源端,星型接法和三角形接法区别是接法不同。

2,星形接法的三相电,线电压是相电压的根号3倍,而线电流等于相电流。

当三相负载平衡时,即使连接中性线,其上也没有电流流过。

三相负载不平衡时,应当连接中性线,否则各相负载将分压不等。

电机三角形接法时因为没有中性点,具体方法是电机的三相绕组的头与尾分别连接,这时只有一种电压等级,线电压等于相电压,线电流等于相电流的约1.73倍,星型接法和三角形接法区别是负载不相同。

3,三角形接线时,三相电机每一个绕组承受线电压(380V),而星形接线时,电机每一承受相电压(220V)。

在电机功率相同的情况,角线电机的绕组电流较星接电机电流小。

星型接法和三角形接法区别是承受电压不相同。

4,当电机接成Y型运行时起动转矩仅是三角形接法的一半,但电流仅仅是三角形起动的三分之一左右。

三角形起动时电流是额定电流的4-7倍,但转矩大。

转速是一样的,但转矩不一样。

星型接法和三角形接法区别是电流不相同。

交流电机的三角形和星形接法

交流电机的三角形和星形接法

交流电机的三角形和星形接法交流电机是一种常见的电动机类型,广泛应用于各个领域。

在交流电机的接线中,三角形和星形接法是两种常见的方式。

本文将详细介绍交流电机的三角形和星形接法的原理、特点以及适用范围。

一、三角形接法三角形接法是一种常用的交流电机接线方式。

在三角形接法中,电机的三个线圈依次连接在一起,形成一个闭合回路。

这种接法适用于三相交流电源供电,其特点如下:1. 线电压和相电压相等:在三角形接法中,线电压和相电压是相等的,即线电压等于相电压。

2. 电流较大:由于线电压和相电压相等,三角形接法下电压较高,因此电流相对较大。

3. 转矩较大:三角形接法可以产生较大的启动转矩,适用于负载较大的场合。

4. 功率因数较低:三角形接法下的功率因数较低,功率因数为0.5。

5. 适用范围广:三角形接法适用于各种负载情况,特别是负载较大的场合。

二、星形接法星形接法是另一种常用的交流电机接线方式。

在星形接法中,电机的三个线圈各自连接在一条相线上,形成一个星形结构。

这种接法适用于三相交流电源供电,其特点如下:1. 线电流和相电流相等:在星形接法中,线电流和相电流是相等的,即线电流等于相电流。

2. 电压较低:由于线电流和相电流相等,星形接法下电流较低,因此电压相对较低。

3. 转矩较小:星形接法产生的转矩相对较小,适用于负载较小的场合。

4. 功率因数较高:星形接法下的功率因数较高,功率因数为0.866。

5. 适用范围有限:星形接法适用于负载较小、对转矩要求不高的场合。

三、三角形接法与星形接法的比较三角形接法和星形接法在电压、电流、转矩和功率因数等方面都有一定的差异,适用的场合也不同。

下面对三角形接法和星形接法进行比较:1. 电压:三角形接法下的电压较高,星形接法下的电压较低。

2. 电流:三角形接法下的电流较大,星形接法下的电流较小。

3. 转矩:三角形接法可以产生较大的转矩,星形接法产生的转矩较小。

4. 功率因数:三角形接法的功率因数较低,星形接法的功率因数较高。

发电机星形和三角接法

发电机星形和三角接法

发电机星形和三角接法发电机星形和三角接法是电动机接线方式中常用的两种形式。

它们在不同的应用场景中具有各自的特点和优势。

我们来看一下发电机星形接法。

在星形接法中,三个电流线分别连接到发电机的三个输出端子上。

这种接法的特点是,电流通过每个绕组的电流较小,相对较为稳定。

同时,星形接法还具有较高的输出电压和较低的谐波含量。

因此,星形接法适用于对电流稳定性和电压质量要求较高的场合,比如电网供电。

接下来,我们来介绍发电机的三角接法。

在三角接法中,发电机的三个输出端子两两相连,形成一个闭合的三角形连接。

这种接法的特点是,电流通过每个绕组的电流较大,相对较不稳定。

同时,三角接法具有较低的输出电压和较高的谐波含量。

因此,三角接法适用于对电流负载能力要求较高的场合,比如电动机驱动。

发电机星形和三角接法的选择需要根据具体的应用需求来决定。

如果对电流的稳定性和电压的质量要求较高,可以选择星形接法;如果对电流的负载能力要求较高,可以选择三角接法。

此外,还需要考虑电动机的额定功率、电压和频率等参数,以确保接线方式与电源系统的匹配性。

需要注意的是,在切换发电机星形和三角接法时,需要进行相应的接线调整,并确保接线的正确性和可靠性。

在接线调整过程中,应按照相关的接线图和操作规程进行操作,以避免接线错误和安全事故的发生。

总结起来,发电机星形和三角接法是电动机接线方式中常用的两种形式。

它们分别适用于不同的应用场景,具有各自的特点和优势。

在选择接线方式时,需要根据具体的应用需求和电源系统的要求来进行决策。

同时,在切换接线方式时,需要进行相应的接线调整,并确保操作的正确性和可靠性。

通过合理选择和使用接线方式,可以提高电动机的工作效率和安全性。

最容易混淆的电机接线方法:星型接法和三角形接法,看你接对没?

最容易混淆的电机接线方法:星型接法和三角形接法,看你接对没?

最容易混淆的电机接线方法:星型接法和三角形接法,看你接对没?普通三相异步电机共有三相绕组,一般标识为“U1-U2”、“V1-V2”、“W1-W2”,异步电机有两种接线方式,一种是星形接法,一种是三角形接法,具体连接方式见下图:电机接线盒内星形接法:将三相电动机的三相绕组的首端W1、U1、V1相接,末端U2、V2、W2分别接火线。

就是把接线盒上面一排连起来,下面三根分别接火线,如下图所示为电机接线盒内星形接法。

电机接线盒内角形接法:将三相电动机的三相绕组中的W2和U1相连,,U2和V1相连,V2和W1相连,把它们连好分别接火线,如下图所示为电机接线盒内角形接法。

电动机星形与三角形接法区別星形接法表示电机每相绕组的工作电压为220V,而三角形接法的工作电压为380V,而且更重要的是表现在电机的电流和力矩上,前者的启动电流为三角形的确良1/3,电机的力矩也是三角形启动电机的确良1/3,这在应用上适合各种设备,有的要电流小,有的要大的起动力矩。

当电源电压与电机额定电压一致时,电机应按铭牌标出的接法连接,当电源电压与电机额定电压不同时,可改变接法连接,但只适用于原是380/Y的电机,即原来是额定电压三相380V星形接法的电机,当用三相220V电压时,可改成三角形连接。

其实不管如何使用,电机每个绕组上所加电压应保持不变,380V星形连接时,每个绕组上的电压为220V,当电源为三相220V时,改为三角形接法,每个绕组上依然是220V。

同理如果原电机额定电压是三相380V三角形接法,改成星形接法后可用在三相660V电源了。

也就是把原星形接法改成三角形接法时,应降低电压使用。

把原三角形接法改为星形接法时,应升高电压使用。

1、绕组的区别星形接法和三角形接法都是指电机本身的绕组接法,星形接法指将电机绕组三相末端接在一起,三相首端为电源端;三角形接法指将三相绕组首尾互相连接,三个端点为电源端。

2、功率的区别星形接法由于起输出功率小,常用于小功率,大扭矩电机,或功率较大的电机起步时候用,这样对机器损耗较小,正常工作后再换用三角形接法。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

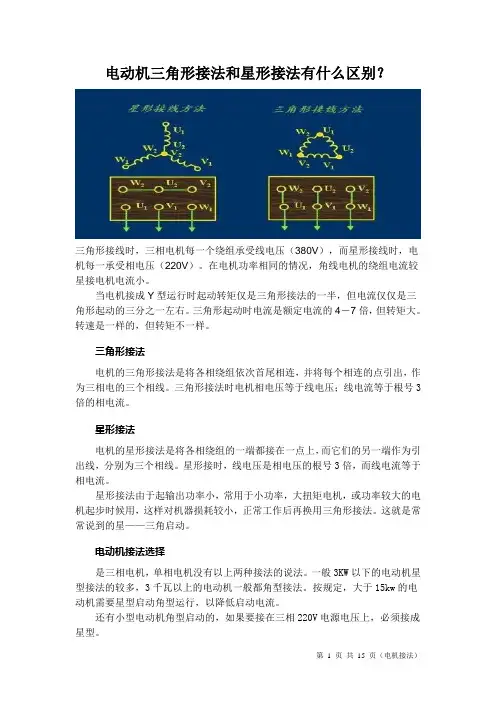

电动机三角形接法和星形接法有什么区别?
三角形接线时,三相电机每一个绕组承受线电压(380V),而星形接线时,电机每一承受相电压(220V)。

在电机功率相同的情况,角线电机的绕组电流较星接电机电流小。

当电机接成Y型运行时起动转矩仅是三角形接法的一半,但电流仅仅是三角形起动的三分之一左右。

三角形起动时电流是额定电流的4-7倍,但转矩大。

转速是一样的,但转矩不一样。

三角形接法
电机的三角形接法是将各相绕组依次首尾相连,并将每个相连的点引出,作为三相电的三个相线。

三角形接法时电机相电压等于线电压;线电流等于根号3倍的相电流。

星形接法
电机的星形接法是将各相绕组的一端都接在一点上,而它们的另一端作为引出线,分别为三个相线。

星形接时,线电压是相电压的根号3倍,而线电流等于相电流。

星形接法由于起输出功率小,常用于小功率,大扭矩电机,或功率较大的电机起步时候用,这样对机器损耗较小,正常工作后再换用三角形接法。

这就是常常说到的星——三角启动。

电动机接法选择
是三相电机,单相电机没有以上两种接法的说法。

一般3KW以下的电动机星型接法的较多,3千瓦以上的电动机一般都角型接法。

按规定,大于15kw的电动机需要星型启动角型运行,以降低启动电流。

还有小型电动机角型启动的,如果要接在三相220V电源电压上,必须接成星型。

电机接线盒连接
从电机接线盒里可以看出:三个进线接线端子U1、V1、W1的另一端U2、V2、W2如用同一铁片短接,那就是星形(Y)接法,三个进线接线端子U1和W2短接、V1和U2短接、W1和V2短接、那就是三角形接法(接线盒里三根平形铁条),星接时线电压等于相电压的1.732倍,相电流等于线电流,角接时相电压等于线电压,线电流等于相电流的1.732倍
电动机采用什么接法是和工作电流有关的,电动机内部绕组的截面积一定的情况下,电压高用三角形接法,电压低用星形接法。

一般情况下大功率电机都是采用的三角形接法,因为可以降低负载电流。

日常情况下家庭一般用的都是单相电机,很少会出现三相电机。

采用三角形接法的时候加在电动机线圈上的电压为线电压,采用星形接法的时候加在电动机线圈上的电压为相电压,线电压和相电压的关系式:√3U相=U线
因为电动机在做好之后其内阻就决定了,根据相同功率情况下,电压越高,电流越小的选择电动机的进线接线方式。

另外附带说一下:电动机烧不是因为电压高,而是因为电流过大,因为是电流流过导体才产热,而不是电压加在导体上导体就发热的。

不知道我这样说你明白了么?
追问
那为什么还有星形接法的电动机呢?
在电动机的设计与应用中,星形接法与三角形接法相比有优点吗?
回答
这个要看供电电压啊,和前面的变压器的出线方式啊,一般情况下民用变压器的出线都是三相四线制的,也就是采用相电压供电。

工业用变压器一般都是三相三线的。

另外就是电机中的零线实际上是作为一种保护线的,相比较来说零线更细,更容易烧断,发生两相短路,或者单相接地的时候,零线更容易烧断从而保护电机线圈不被烧坏。

大功率电机不采用零线是考虑接地电容电流的问题,因为大功率的电机线圈对地会产生很高的感应电动势,所以大功率电机一般是采用保护性接地线来对电机进行保护。

另外一个对于大功率的电机来说,采用三角形接法能够节省材料降低成本,不是说不能使用星形接法。

追问
有没有从谐波方面考虑的因素呢?能解释一下吗?
我认为从供电上来讲,不管是三相四线还是三相三线,电动机可以只用三相供电,不接中性线,所以不是电压等级和供电标准上的问题。

回答
这个不用考虑谐波的问题,谐波的产生主要是告诉变换相位,或者说当供电系统中存在高次谐波的时候才会出现问题,实际上的供电电流我不知道你有没有看过,是一系列的小的正玄波叠加出来的,一般情况下,电机直接启动产生的是强的电压突然降低,而不会产生高次谐波,产生高次谐波的是带有整流和逆变装置的时候,因此在供电系统中存在整流(逆变)用电器的时候,一般要在他们前面加上一个隔离变压器,来阻隔高次谐波对电网的污染。

对于电动机来说最大的威胁就是启动时候的瞬间冲击电流,以额定电压6KV,900KW的电动机为例,启动瞬间空载的启动电流能达到近500A,大约是正常运行电流92A的5倍,额定电压是6KV的话如果500A的电流是多大的功率?瞬间整个电网的电压会被拉到一个很低的位置,引起大面积的供电系统保护误动作。

另外你说的那个电动机是都可以用三相电来供电,但是必须考虑其内部线圈的承载能力,内部线圈绕线粗你接低电压没问题,如果细改接低电压有可能会烧坏电动机,所以这个是必须考虑的。

对于民用电来说这个问题很小,但是对于工业电机来说就必须考虑了,你可能没有见过1800KW以上的电机什么样,我给你形容一下吧,1800的电机外壳的直径大概在1.3米左右,内部接线的直径都在2mm 以上都可以说是铜条而不是铜丝了,材料消耗是很大的,毕竟铜是一种有色金属,价钱方面如果少做一根线的话要省下不少材料成本。

另外一个就是我说的保护问题了,带有零线的时候如果发生单相接地故障那么在电机旁边的人是很危险的,因为接地电容电流的存在,使得电容更容易穿过人体形成回路,而采用不接地的三角形接法能够在电机内部形成回路,而且不存在内部电压升高的问题(这里不是很正确,我没有仔细看书,大致还是正确的),也就是说当三角形接法的电机单相接地的时候比星形接法更安全一些。

综合考虑三角形接法优于星形接法。

但是对于民用电也就是380V以下的供电,由于其变压器的供电方式的问题,选用星形的更加可靠。

而且接线方式更为灵活(接成三角的就是三角的,接成星形的就是星形的,一般短时间运行不会有太大的问题),但要注意的是考虑输出功
率的问题。

从上面所说的,选择电机要考虑下面几个问题:
1、大功率电机(电器)启动瞬间电压降的问题。

2、电机功率问题。

3、如果你是制作电机的,要考虑成本。

4、不需要考虑谐波,电机产生的不是谐波,是无功功率,需要使用电容来平衡
星形接法,相电流等于线电流,相电压等于线电压的根号三分之一...三角形接法相电流等于线电流的根号三分之一,相电压等于线电压
两电机功率电压都一样,线电流相同。

线电流=P/(1.732*U)=10000/(1.732*380)=15.19A
星接电机相电流等于线电流=15.19A
角接电机相电流等于线电流/根号三=15.19/1.732=8.77A
这里仅根据您提供的参数计算,严格计算线电流还要考虑电机的功率因数和效率。

但是不影响星角电流的关系。
