整流变压器原理

合集下载

变压器的基本工作原理和结构PPT课件

变压器的基本工作原理和结构PPT课件
U1N—是指规定加到一次侧的电压, U2N—变压器一次侧加额定电压,二次侧空载时的二
次端电压。 对三相变压器,铭牌上的额定电压指线电压 额定电流(IN)——指变压器在额定容量下,允许长期通
过的电流,三相变压器指的是线电流值。单位用A或kA。 额定频率〔HZ)—电力变压器的额定频率是50Hz 效率、温升
图3.1.8 壳式变压器的结构示意图
※ 芯式变压器绕组和铁芯的装配示意图
绕组同芯套装在变压器铁心柱上,低 压绕组在内层,高压绕组套装在低压 绕组外层,以便于绝缘。
图3.1.9 芯式变压器的铁芯和绕组的装配示意图
● 绕组的根本型式——同心式
※ 同芯式——铁芯式变压 器常用。高压绕组和低压 绕组均做成圆筒形,然后 同芯地套在铁芯柱上 ,为
平安气道——〔防爆筒〕如果是严重事故,变压器油大量 汽化,油气冲破平安气道管口的密封玻璃,冲出变压器油 箱,防止油箱爆裂。
吸湿器—— 〔呼吸器〕内装硅胶〔活性氧休铝〕,用以吸 收进入储油柜中空气的水分
净油器——过滤油中杂质,改善变压器油的性能
3.1.3 变压器的型号与额定值
一、变压器型号
型号——可反映出变压器的结构、额定容量、电压等级、冷却方 式等内容
变压器运行时产生热量,使变 压器油膨胀,储油柜中变压器 油上升,温度低时下降。
储油柜使变压器油与空气接触 面较少, 减缓了变压器油的氧
当变压器出现故障时,产生的 热量使变压器油汽化,气体继 电器动作,发出报警信号或切 断图电源。
气 体 继 电 器
化过程及吸收空气中的水分的 如果事故严重,变压器油大量
〔一〕电力变压器
配电变压器
升压变压器
降压变压器
电力变压器的类别——用途分
(二) 特种变压器

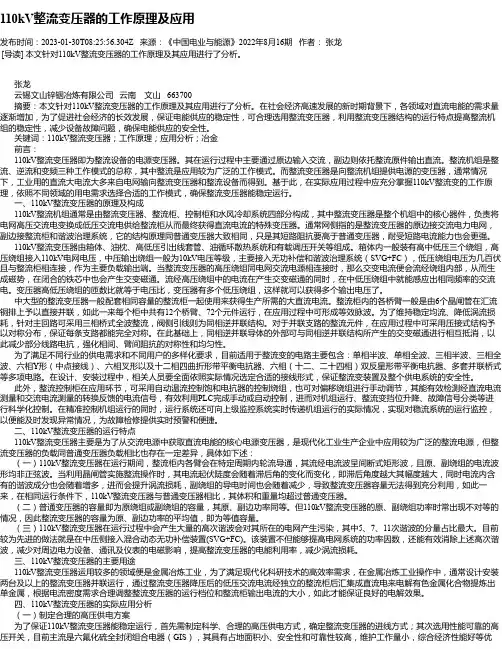

110kV整流变压器的工作原理及应用

110kV整流变压器的工作原理及应用

110kV整流变压器的工作原理及应用发布时间:2023-01-30T08:25:56.304Z 来源:《中国电业与能源》2022年8月16期作者:张龙[导读] 本文针对110kV整流变压器的工作原理及其应用进行了分析。

张龙云锡文山锌铟冶炼有限公司云南文山 663700摘要:本文针对110kV整流变压器的工作原理及其应用进行了分析。

在社会经济高速发展的新时期背景下,各领域对直流电能的需求量逐渐增加,为了促进社会经济的长效发展,保证电能供应的稳定性,可合理选用整流变压器,利用整流变压器结构的运行特点提高整流机组的稳定性,减少设备故障问题,确保电能供应的安全性。

关键词:110kV整流变压器;工作原理;应用分析;冶金前言:110kV整流变压器即为整流设备的电源变压器。

其在运行过程中主要通过原边输入交流,副边则依托整流原件输出直流。

整流机组是整流、逆流和变频三种工作模式的总称,其中整流是应用较为广泛的工作模式。

而整流变压器是向整流机组提供电源的变压器,通常情况下,工业用的直流大电流大多来自电网输向整流变压器和整流设备而得到。

基于此,在实际应用过程中应充分掌握110kV整流变的工作原理,依照不同领域的用电需求选择合适的工作模式,确保整流变压器能稳定运行。

一、110kV整流变压器的原理及构成110kV整流机组通常是由整流变压器、整流柜、控制柜和水风冷却系统四部分构成,其中整流变压器是整个机组中的核心器件,负责将电网高压交流电变换成低压交流电供给整流柜从而最终获得直流电流的特殊变压器。

通常网侧指的是整流变压器的原边接交流电力电网,副边接整流柜和谐波治理系统,它的结构原理同普通变压器大致相同,只是其短路阻抗要高于普通变压器,耐受短路电流能力也会更强。

110kV整流变压器由箱体、油枕、高低压引出线套管、油循环散热系统和有载调压开关等组成。

箱体内一般装有高中低压三个绕组,高压绕组接入110kV电网电压,中压输出绕组一般为10kV电压等级,主要接入无功补偿和谐波治理系统(SVG+FC),低压绕组电压为几百伏且与整流柜相连接,作为主要负载输出端。

变压器的工作原理

变压器的工作原理

• 单相变压器的一次、二次绕组的额定电流为
I1N = S N/ U1N
I2N = S N/ U2N
• 三相变压器的一次、二次绕组的额定电流为
I1N = S N/ 3U1N (4).额定频率
I2N = S N/ 3 U2N
• 我国工业用电频率为 50 HZ
变压器变比
• 当一次绕组上加上额定电压 U1N 时,一般规定此时二 次绕组开路电压将是额定电压 U2N ,因此可以认为, 变压器的电压比就是匝数比
• 1、 油浸自冷 • 31500kVA及以下、35kV及以下的产品; • 50000kVA及以下、110kV产品。 • 2 、油浸风冷 • 12500kVA~63000kVA、35kV~110kV
产品; • 75000kVA以下、110kV产品; • 40000kVA及以下、220kV产品。
• 3、 强迫油循环风冷 • 50000~90000kVA、220kV产品。 • 4 、强迫油循环水冷 • 一般水力发电厂的升压变220kV及以上、
绕组与仪表、继电器电流线圈串联,形成闭合回路,由于这些电 流线圈阻抗很小,工作时电流互感器二次回路接近短路状态。
电流互感器的变流比Ki用表示,则
• 式中,I1N、I2N分别为电流互感器一次侧和二次侧的额定电流值, N1、N2为其一次和二次绕组匝数。变流比一般表示成如100/5A形 式。
(2) 电流互感器种类和型号
4.变压器的额定值
(1).额定容量 S
• 变压器视在功率的惯用数值,以 VA,KVA,MVA 表示
(2).额定电压 U
• 变压器各绕组在空载额定分接下端子间电压的保证值,对 于三相变压器额定电压系指线电压,以 V 或 KV 表示
(3).额定电流 I

高压硅整流变压器

高压硅整流变压器
• 通过以上方法发现绕组、硅堆或高压测量电阻等有问题,
则必须进行更换。
各高压绕组的直流电阻,把测量值与标签上的电阻值进行比较 ,如相差较大,则该绕组被损坏;如相差不大,则需进一步作 变比试验判断。
• 变ห้องสมุดไป่ตู้试验:用调压器从低压绕组输入U1=5~10V,观察一次
电流的变化,若I1>1A,则肯定有绕组短路。这时,用万用表 分别测量各高压绕组的感应电压,同匝数应同电压,否则电压 较低的视为短路。若高压绕组同匝数对应同电压,而I1有明显 变化,则判断低压绕组有短路现象。
套管绝缘、RI与RV之间、低压电缆 (3).变压器油耐压试验:静止24小时后,用取样瓶从下部放油阀取适量油
样箱体内油应清澈,无明显浑浊或异味,对每台整流变压器油取油样 送电厂油化验室进行检验。化验结果填入检修记录,耐压试验:击穿 电压应大于45KV/2.5mm (4).空载升压试验:空载电压应达到额定值,当空载电压为额定值的1.5 倍时,在1分钟内应无绝缘击穿或异常响声 (5).试验结束后,由班组申请,B级质检员进行验收,填写B级验收合格 证:
(3).接线:将低压侧电缆按拆卸顺序重新接好,重新接好温 控器、瓦斯继电器及二次反馈信号电缆,安装整流变本体 接地线
(4).回装结束后,由班组C级质检员进行见证:
4.7.试验
依据试验规程、确保安全距离 (1).直流电阻测量:AX1、AX2、AX3、电流采样电阻、电压采样电阻、
阻尼电阻 (2).绝缘电阻测量:高压对低压及地、低压对高压及地、铁心绝缘、高压
厚度时,借助于振打机构使粉尘 落人下部灰斗,净化后的气体便 从圆筒向上部排出,一般称圆筒 为收尘极,金属线为电晕极或放 电极。
4.检修步骤及工器具使用
4.1 准备工作 (1).办理工作票 (2).组织学习 (3).材料准备,工器具准备 (4).现场布置,根据现场实际情况设置围栏,确定工作区域。 (5).工作负责人对所有工作人员进行安全技术交底,工作人员都清

变压器原理

变压器原理

变压器原理§变压器基本工作原理、结构与额定数据一、理想变压器的运行原理:{2111eeiu→→→φ·变压器电动势:匝数为N的线圈环链φ,当φ变化时,线圈两端感生电动势e的大小与N及dd tφ成正比,方向由楞次定律决定。

·楞次定律:在变化磁场中线圈感应电动势的方向总是使它推动的电流产生另一个磁场,阻止原有磁场的变化。

U2+-变压器的基本结构U1高U1+ e1=0一次侧等效电路(假定一次侧线圈电阻值为零)e22U2-e2=0二次侧等效电路·假设:1、一二次侧完全耦合无漏磁,忽略一二次侧线圈电阻;2、忽略铁心损耗;3、忽略铁心磁阻;4、1U为正弦电压。

·假定正向:电动势是箭头指向为高,电压是箭头指向为低。

·主磁通方向由一次侧励磁电流和绕组缠绕方向通过右手螺旋法则确定。

·一次侧感应电动势的符号:由它推动的电流应当与励磁电流方向相反,所以它的实际方向应当高电位在上,图中的假定正向与实际方向相反,故有dtd e 1Φ-=N 1 ·二次侧感应电动势的符号:由它推动的电流应当阻止主磁通的变化,即按右手螺旋法则应当产生与主磁通方向相反的磁通,按图中副方绕组的缠绕方向,它的实际方向也应当高电位在上,图中的假定正向与实际方向也相反,所以有dtd Ne 2Φ-=2,一二次侧感应电动势同相位。

而按照电路理论,有u e u e 1122=-=·变压器的电压变比21212121e U U E E N N e e K ====·因为假定铁心损耗为零,故有变压器一二次侧视在功率相等:2I =U I U 211,故e K I I 121= ·L e L LZ K I U Z , I U Z 21122===∧ ·变压器的功能是在实现对电压有效值变换的同时, 还实现了对电流有效值和阻抗大小的变换。

二、基本结构〖阅读〗 三、额定数据·S N :额定工况下输出视在功率保证值。

变压器 原理

变压器 原理

变压器原理
变压器是一种电力传输和变换装置,可用来改变交流电压的大小。

它主要由两个线圈——主线圈和副线圈组成。

主线圈通常被称为高压线圈,而副线圈被称为低压线圈。

当交流电通过主线圈时,会在主线圈中产生变化的磁场。

这个磁场会切割副线圈,从而在副线圈中也产生电动势。

根据法拉第电磁感应定律,副线圈中的电动势与主线圈中的电动势成正比。

变压器的工作原理基于互感现象。

互感是指当两个线圈靠近时,它们之间会相互影响,从而导致一种电磁耦合。

在变压器中,通过改变主线圈和副线圈的匝数比,可以实现输入电压和输出电压之间的变换。

根据互感现象的原理,当主线圈的匝数比副线圈的匝数大时,输出电压将比输入电压小。

这被称为降压变压器。

相反,当主线圈的匝数比副线圈的匝数小时,输出电压将比输入电压大。

这被称为升压变压器。

为了减少能量损失和提高效率,变压器通常采用铁芯。

铁芯的存在可以集中和引导磁场,从而提高互感的效果。

除了用于改变电压,变压器还可以用于隔离电路和传送电能。

由于变压器没有机械部件,因此没有摩擦损耗,工作稳定可靠。

在实际应用中,变压器广泛用于电力系统、电子设备、通信系统等领域,为不同电器设备提供适合的电压供应。

整流变压器原理

整流变压器原理

整流变压器原理整流变压器是一种将交流电压转换为直流电压的电力变压器。

它主要由铁芯、初级线圈、次级线圈和整流器等部分组成。

整流变压器的原理是利用铁芯和线圈的电磁感应作用,将交流电转换为直流电,从而实现电能的有效利用。

首先,整流变压器的铁芯起着电磁感应和传导磁场的作用。

当通过初级线圈的交流电流流过铁芯时,铁芯内部会产生交变磁场,这个交变磁场会感应到次级线圈中,从而在次级线圈中产生感应电动势。

其次,初级线圈和次级线圈的匝数比决定了整流变压器的变压比。

变压比是指初级线圈匝数与次级线圈匝数的比值,通过变压比的选择,可以实现对输入电压的调节和变换。

当变压比大于1时,可以实现升压变压;当变压比小于1时,可以实现降压变压。

接着,整流变压器的整流器起着将交流电转换为直流电的作用。

整流器一般采用二极管或者晶闸管,通过控制整流器的导通和截止,可以实现对交流电的整流,将其转换为直流电。

这样,整流变压器就可以将交流电转换为直流电,从而满足不同电路对电源的需求。

最后,整流变压器的输出电压稳定性和负载适应性是其重要特点之一。

通过合理设计变压器的铁芯和线圈参数,可以实现输出电压的稳定性。

同时,整流变压器还可以根据负载的变化,自动调节输出电压,从而满足不同负载对电源的需求。

总的来说,整流变压器通过铁芯和线圈的电磁感应作用,利用变压比和整流器的控制,将交流电转换为直流电,实现了电能的有效利用。

它在工业生产和电力系统中有着广泛的应用,为电力传输和电子设备提供了稳定可靠的电源。

整流变压器的原理和工作机制,对于电气工程师和电子技术人员来说,是非常重要的基础知识,对于深入理解电力系统和电子设备的工作原理具有重要意义。

变压器的工作原理简述

变压器的工作原理简述

变压器的工作原理简述变压器是一种基础电气设备,用于改变交流电的电压。

它通过电磁感应原理将输入线圈的电能传输到输出线圈上,在输入线圈和输出线圈之间建立电磁耦合。

工作原理概述变压器主要由两个线圈组成:输入线圈(也称为初级线圈)和输出线圈(也称为次级线圈)。

这两个线圈都被绝缘地包裹在磁性材料(通常是铁芯)中,以确保磁场的传导。

变压器工作时,输入线圈和输出线圈之间不相连。

当输入线圈通过交流电源供电时,会在输入线圈中产生一个交变电流。

这个交变电流会产生一个交变磁场,进而激发磁铁芯中的磁场变化。

由于磁场的变化,输出线圈中会感应出一个新的电压,由此完成了电能的传输。

变压器的工作原理可以用下面的公式表示:V1/N1 = V2/N2其中,V1和V2分别表示输入线圈和输出线圈的电压,N1和N2分别表示输入线圈和输出线圈的匝数。

变压器的应用变压器被广泛应用于电力系统、电子设备、通信系统等领域。

它们的主要用途包括以下几个方面:1. 电力传输:变压器用于将大电压的电能传输到远距离的地方,在传输过程中减小能量损耗。

2. 调节电压:变压器可以通过改变输入线圈和输出线圈的匝数比例,来调整输出电压的大小。

3. 隔离和保护:变压器可以隔离输入和输出电路,并提供电气保护功能,防止电流过载和短路等故障。

4. 电子设备:变压器广泛用于电子设备中,如电视、收音机和计算机等,以提供适当的电压供应。

需要注意的是,变压器的工作原理基于交流电,而非直流电。

这是由于在直流电中,由于电流的稳定性,变压器无法产生足够的磁场变化,从而无法传递电能。

总结变压器是一个重要的电气设备,利用电磁感应原理将输入线圈的电能传输到输出线圈上,实现电压的变换。

它在电力系统、电子设备和通信系统中扮演着关键的角色,用于电能传输、电压调节、电路隔离和电气保护等方面。

了解变压器的工作原理,有助于我们更好地理解电气设备的工作原理和应用。

整流变压器作用及原理

整流变压器作用及原理

整流变压器作用及原理
整流变压器是一种常用的电力变压器,主要用于将高压交流电转换为低压直流电。

它在各种电力系统中发挥着重要的作用,本文将介绍整流变压器的作用及原理。

作用
整流变压器的主要作用是实现电压的变换和电流的整流。

在电力系统中,它通
常被用于将高压交流电转换为低压直流电,以满足不同设备的电压要求。

整流变压器还可以起到电流平滑和过载保护的功能,确保电力系统的稳定运行。

原理
整流变压器的原理主要基于电磁感应和电磁感应定律。

当高压交流电通过变压
器的初级线圈时,会在次级线圈中感应出低压电流。

通过合适的绕组设计和铁芯材料选择,可以实现从高压交流电到低压直流电的转换。

整流变压器中通常还包含整流电路,用于将交流电转换为直流电。

这些整流电
路可以采用不同的拓扑结构,如单相半波整流、单相全波整流、三相全波整流等,以满足不同功率和效率要求。

在实际应用中,整流变压器还常常与滤波器和稳压器等电路结合使用,以提高
输出电压的稳定性和纯度。

通过合理设计和配置整流变压器及其周边电路,可以实现高效、稳定的电力转换和输送。

结论
整流变压器作为电力系统中的重要组成部分,承担着电压变换和电流整流的重
要任务。

通过合理的设计和优化,可以实现对电力系统的有效控制和保护,确保电力设备的正常运行。

通过深入了解整流变压器的作用和原理,可以更好地应用于各种电力系统中,提高系统的可靠性和效率。

整流变压器的工作原理

整流变压器的工作原理

整流变压器的工作原理
整流变压器的工作原理:
①整流变压器专为配合整流电路而设计用以将交流电转换为直流电源适用于各种工业场合;
②典型结构包括铁芯绕组冷却系统以及保护装置等部分共同协作完成变压任务;
③铁芯一般采用硅钢片叠压而成具有较高磁导率利于磁场集中减少损耗;
④绕组分成初级次级两部分前者连接电网后者与整流桥相连承担电压变换职责;
⑤根据应用需求可以选择单相三相星形三角形连接方式灵活调整输出特性;
⑥整流桥由多个二极管组成利用其单向导电特性将交流波形变为单向脉动电流;
⑦为抑制谐波改善电能质量现代整流变压器常配备滤波器平波电抗器等附件;
⑧冷却系统旨在维持设备温升在安全范围内常用方式有自然风冷强迫油循环等;
⑨在冶金化工等行业中整流变压器发挥着不可或缺的作用如电解铝生产中提供稳定直流供给;
⑩设计时需充分考虑负载性质电网波动等因素合理选型确保长期可靠运行;
⑪定期维护检查电气连接紧固件状况及时更换老化部件是保证设备性能的关键;
⑫随着技术进步未来可能出现效率更高体积更小的新型整流变压器满足市场需求。

电镀电源整流机原理

电镀电源整流机原理

电镀电源整流机原理1.整流器原理:在整流器中,交流电首先经过一个变压器,将电压从高压主电源降低为较低的电压。

接下来,交流电进入整流桥,由桥中的二极管或可控硅器件进行整流。

在单相整流器中,使用四个二极管来构成整流桥;而在三相整流器中,使用六个二极管或可控硅器件来构成整流桥。

整流桥的作用是将交流电的负半周(或正半周)转换为直流电的正半周(或负半周)。

整流器工作原理的关键在于二极管或可控硅器件的导通与截止。

二极管只能进行单向导通,因此适用于单向整流;而可控硅器件可以进行双向导通,因此适用于双向整流。

整流器的输出电压等于输入交流电的峰值电压减去二极管或可控硅器件的压降,因此输出的直流电压较交流电的峰值电压略低。

2.滤波器原理:由于整流器输出的是脉动的直流电,电镀过程需要稳定的直流电流。

因此,电镀电源整流机通常还包括一个滤波器来滤除电流中的脉动。

滤波器通常由电解电容器组成,通过将直流电通入电解电容器来平滑电流波形。

当整流器输出的是正半周的电流时,电解电容器会充电;当整流器输出的是负半周的电流时,电解电容器会放电。

通过这种方式,电解电容器可以平滑电流,使其变得更加稳定。

3.变压器原理:在电镀电源整流机中,变压器用于降低交流电的电压,以适应整流器的输入电压要求。

变压器工作的原理是通过电磁感应原理,将输入的高压交流电转换为输出的低压交流电。

变压器一般由两个线圈组成:一个称为主线圈,用于接入主电源;另一个称为副线圈,用于输出转换后的电压。

通过调整主副线圈的匝数比例,可以实现输入电压的升降。

电镀电源整流机通过以上原理,将交流电转换为稳定的直流电,为电镀过程提供所需的电流。

通过调整整流器和滤波器的参数,可以实现不同电镀工艺的要求,例如电流大小、波形形状等。

同时,在整流器和滤波器之间,电镀电源整流机还可以添加其他的电路控制部分,如调节器、保护器等,以满足电镀过程中的特定要求和安全性需求。

整流变压器原理

整流变压器原理

整流变压器原理
整流变压器是一种具有特殊结构和工作原理的变压器。

在常规的变压器中,输入和输出均为交流电信号,而整流变压器则能够将输入的交流电信号转换为输出的直流电信号。

整流变压器的核心部件是一个铁芯,上面绕有两个线圈:一个是输入线圈,又称为主线圈,用于接收交流电源输入;另一个是输出线圈,又称为副线圈,用于输出转换后的直流电信号。

整流变压器的原理是利用磁场感应和电磁感应的规律。

当输入线圈接收到交流电源时,产生的交变磁场将传递到输出线圈中,从而在输出线圈中感应出一个电压。

然而,由于整流变压器的特殊结构,使得输出线圈的绕组在核心中间的某个位置存在一个游移导体(例如整流管),游移导体能够根据输入线圈感应出的交变磁场,产生一个过零点,即交流信号的正弦波过零点。

而当正弦波过零点的时候,游移导体将会断开,使得输出线圈中的电流方向发生变化,从而产生一个向同一方向流动的直流电信号。

通过反复的上述过程,整流变压器将交流电信号转换为直流电信号。

整流变压器的输出电压取决于输入电压、输出线圈的绕组比例以及核心的特性等因素。

同时,由于整流变压器的使用和控制相对简单,且具有良好的稳定性和效率,因此在许多电子设备中都得到了广泛的应用。

整流变压器原理 -回复

整流变压器原理 -回复

整流变压器原理-回复
整流变压器是一种变压器储能器,其原理是利用变压器的储能作用,将交流电源输入,经过变压器的转换,输出经过整流器的直流电源。

具体工作原理如下:
1. 交流电源输入
整流变压器的输入端连接交流电源,电路中包含两个相邻的大电容C1和C2,其中C1用于滤波,C2则用于降低输入电压波动。

2. 转换
输入的交流电压经过整流变压器,被变压器的初级线圈(也就是输入端)变成一定的交流电压,将其输出给变压器的中心引线(也就是中性线)。

3. 储能
在中心引线两侧分别接上两个全波整流管(也叫二极管),这样,每个半周期交流信号都可以在其中一个二极管导通时传输到负载侧,而在另一个二极管断开的时候,电流得以储存,并被储存在变压器的副级线圈中。

4. 输出
如果需要得到稳定的直流电压,则可向电路中添加一个电压稳定器。

整流变压器的输出端接上输出电容器,可以去除输出电压中的剩余交流信号,从而获得稳定的直流输出电压。

总之,整流变压器是一种储能型变压器,用于将交流电源转换为稳定的直流电源,常用于工业生产、电子设备等领域。

整流变压器的工作原理

整流变压器的工作原理

整流变压器的工作原理
整流变压器是一种特殊的变压器,其主要作用是将交流电转换为直流电。

整流变压器的工作原理如下:
1. 输入端:交流电从输入端进入整流变压器,经过变压器的一侧绕组。

2. 变压器:整流变压器通常有两个绕组,一个是主绕组,另一个是辅助绕组。

主绕组起到变压作用,将输入电压变压为适合整流的电压。

辅助绕组通常是用来提供反馈信号或控制信号的。

3. 整流器:变压后的电压进入整流器,整流器的作用是将交流电转换为直流电。

整流器一般采用晶体管、二极管或其他开关元件来实现。

其中最常用的是二极管整流器。

当交流电的正半周时,二极管导通,电流通过,而当交流电的负半周时,二极管截断,电流无法通过,从而实现了将交流电转换为直流电。

4. 输出端:经过整流后的直流电从输出端输出,供给负载使用。

整流变压器的工作原理可以简单概括为:交流电经过变压器变压后,经过整流器转换为直流电,从而实现了将交流电转换为直流电的功能。

整流变压器原理

整流变压器原理

整流变压器原理整流变压器是一种用于电力系统中的重要设备,它能够将交流电转换成直流电,同时还能对电压进行调节和稳定。

在电力系统中,整流变压器扮演着至关重要的角色,下面我们就来详细了解一下整流变压器的原理。

首先,整流变压器的工作原理是基于电磁感应的原理。

当交流电通过整流变压器的一侧绕组时,产生的磁场会在另一侧绕组中感应出电动势,从而实现电压的变换。

同时,整流变压器内部还包含了整流装置,用于将交流电转换成直流电。

整流装置通常采用二极管或晶闸管等元件,通过控制这些元件的导通和截止,可以实现对电流的单向导通,从而将交流电转换为直流电。

其次,整流变压器还具有电压调节和稳定的功能。

通过改变整流变压器的绕组匝数比,可以实现对电压的调节。

当需要调节输出电压时,可以通过调整整流变压器的绕组匝数比来实现。

同时,整流变压器还可以通过控制整流装置的导通角度来实现对输出电压的稳定,从而保证电力系统的正常运行。

此外,整流变压器还具有能量传输和传递的功能。

在电力系统中,整流变压器可以将高压的交流电转换成低压的直流电,从而满足不同设备对电压的需求。

同时,整流变压器还可以将电能从发电厂传输到变电站,然后再经过配电变压器传输到用户端,实现电能的高效传输和利用。

总的来说,整流变压器是电力系统中不可或缺的设备,它通过电磁感应原理实现电压的变换,同时借助整流装置实现交流电向直流电的转换。

在实际应用中,整流变压器还具有电压调节和稳定、能量传输和传递等重要功能,为电力系统的正常运行提供了坚实的支撑。

希望通过本文的介绍,能够让大家对整流变压器的原理有一个更加深入的了解。

氯碱化工_整流变压器的作用_概述说明以及解释

氯碱化工_整流变压器的作用_概述说明以及解释

氯碱化工整流变压器的作用概述说明以及解释1. 引言1.1 概述氯碱化工是一项重要的化工行业,主要涉及氯气、碱液和其他相关产品的生产与应用。

氯碱化工过程中常使用整流变压器来实现电能的转换和稳定供应,确保生产设备的正常运转。

本文将对氯碱化工与整流变压器的作用进行概述说明,并解释其原理和应用范围。

1.2 文章结构本文分为五个部分,介绍了氯碱化工和整流变压器的相关内容。

具体结构如下:第二部分将详细阐述氯碱化工的定义与概述、应用领域以及生产流程;第三部分将探讨整流变压器在氯碱化工中的作用,包括原理解释、应用范围以及优缺点分析;第四部分将概述说明整流变压器的工作原理与设计要点,并通过实际应用案例进行深入分析;第五部分将总结全文主要观点和结果,并展望未来发展趋势,并结束语和致谢部分。

1.3 目的本文旨在全面介绍氯碱化工与整流变压器的相关知识,深入探讨整流变压器的作用、工作原理和设计要点,并通过实际应用案例分析来验证其有效性。

通过本文的阐述,读者可以更好地理解氯碱化工与整流变压器之间的关系,并对其为氯碱化工生产提供的稳定电能输送有所了解。

最终目的是促进氯碱化工行业的发展和进步。

2. 氯碱化工2.1 定义与概述氯碱化工是指以盐湖资源中的卤素盐(如食盐、大理石等)为主要原料,通过电解方法生产和加工氯气、碱液及其衍生品的产业。

它是现代化学工业的重要分支之一,广泛应用于各个行业。

2.2 应用领域氯碱化工在许多重要领域有着广泛的应用。

首先,氯碱化工产物之一的氯气可以用于制造塑料、橡胶、合成纤维等化学产品。

其次,碱液是生产玻璃、肥皂、洗涤剂等商品的重要原料。

此外,氯碱化工还被用于水处理和污水处理过程中作为消毒剂。

2.3 生产流程氯碱化工生产过程主要包括电解法制备氯气和碱液两个阶段。

首先,在电解槽中,将食盐溶解在水中形成含有盐类的溶液,并经过电流作用下进行电解分解,从而生成了氯气和含有钠离子的溶液。

接着,在脱盐设备中,通过改进流程和技术,分离出氯气和纯净的碱液。

全波整流工作原理

全波整流工作原理

全波整流工作原理
全波整流是一种变流电路,可以将交流电转化为直流电。

其工作原理是利用二极管的导通特性,将交流信号的负半周翻转成正半周,使得输出信号为单向的直流信号。

以下是全波整流的详细工作原理:
全波整流电路由一个变压器、四个二极管和一个负载组成。

交流电源将输入信号通过变压器变压为所需的电压值,然后经过整流电路输出为直流电。

这里以单相全波整流电路为例进行说明。

当输入信号为正半周时,变压器的一端接地,另一端与一个二极管的正极相连。

根据二极管的导通特性,正向电压大于二极管的正向压降时,二极管开始导通,电流通过二极管进入负载并流向地。

当输入信号为负半周时,变压器的一端接地,另一端与另一个二极管的负极相连。

由于输入信号的极性发生了改变,这个二极管开始导通,电流通过二极管进入负载并流向地。

在整个过程中,输入信号的功率交替地通过四个二极管,实现了交流到直流的转换。

负载通过连接在二极管的串联电路中,接收经过整流的直流电。

输出信号的波形是输入信号的正半周的绝对值,并且输出信号是单向的直流信号,不再有负半周。

在实际应用中,全波整流电路常常通过电容滤波来实现平滑输出信号。

在整流电路的输出端并联一个电容,利用电容的充放电特性,消除输出信号中的纹波,使得输出信号更为稳定。

总结一下,全波整流电路通过利用二极管的导通特性,将交流信号的负半周翻转成正半周,从而实现了交流到直流的转换。

通过合理的设计和电容滤波,可以得到稳定的直流输出信号。

全波整流电路在实际应用中具有广泛的用途,例如电源供电、电子产品等。

整流变压器工作原理图整流变压器

整流变压器工作原理图整流变压器

整流变压器工作原理图整流变压器整流变压器工作原理图整流变压器整流变压器安装使用说明书1.产品名称和型号1.1 产品名称:整流变压器1.2 产品型号:整流变压器的产品型号由“系列代号”、“规格代号”、“特殊使用环境代号”(如有)组成,其间以短横线隔开。

1.2.1 “系列代号”按表1所列代表符号组成。

1.2.2 整流变压器“规格代号”组成如下:整流变压器型式容量(KV A )/网侧电压等级(KV )1.2.3 “特殊使用环境代号”由表2所列符号组成。

1.2.4 产品型号列举:电解用油浸整流变压器,湿热带型,网侧三相,内附平衡电抗器,铜线圈,网侧电压35KV ,有载调压,型式容量为1000 K V A ,型号为:ZHZK-1000/35-TH。

2.用途和使用范围:2.1 用途:整流变压器是将交流电网的电压交换成整流装置所需要的电压,并通过相数和相位角的变换,改善交流侧及直流侧的运行特殊性的一种专用变压器。

2.2 使用范围:2.2.1 该产品使用于铝镁电解、食盐电解、水电解以及其他金属电解等负载场合。

2.2.2 整流变压器的使用条件多为户内式,也可腹胀户外式。

(详见铭牌)变压器室的建筑就能满足产品的轨距,外形尺寸及吊高,并备有起吊变压器总重及器身的装置,其正常使用条件应符合下列规定:A 、海拔高度;整流变压器安装的海拔高度不能超过1000米。

B 、冷却介质温度:空气冷却时:周围气温自然变化的最大值不超过+40℃,最低气温不低于—30℃,日平均最高气温不超过+30℃,年平均气温不超过+20℃。

注:干式变压器允许最低气温为—40℃。

水冷却时:冷却水温自然变化的最在值不超过+30℃;日平均最高水温不超过+25℃。

C 、空气最大相对湿度当空气温度为+25℃,空气最大相对湿度不超过90%。

D 、安装场所无严重影响变压器绝缘的气体、蒸气、化学性沉积、灰尘、尘垢及其爆炸性气体和浸蚀性介质。

E 、安装场所应无严重的振动和颠簸,垂直倾斜度应小于5%。

相关主题
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

整流变压器工作原理及特点介绍整流变压器的原理
整流变压器和普通变压器的原理相同。

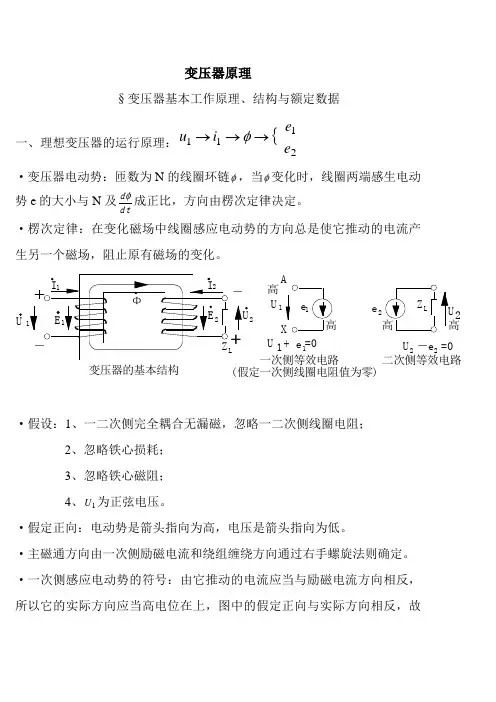

变压器是根据电磁感应原理制成的一种变换交流电压的设备。

变压器一般有初线和次级两个互相独立绕组,这两个绕组共用一个铁芯.变压器初级绕组接通交流电源,在绕组内流过交变电流产生磁势,于是在闭合铁芯中就有交变磁通。

初、次级绕组切割磁力线,在次级就能感应出相同频率的交流电。

变压器的初,次级绕组的匝数比等于电压比。

如一个变压器的初级绕组是440匝,次级是220匝。

初级输入电压为220V,在变压器的次就能得到110V的输出电压。

有的变压器可以有多个次级绕组和抽头,这样就可以获得多个输出电压了。

整流变压器的特点
与整流器组成整流设备以便从交流电源取得直流电能的变压器。

整流设备是现代工业企业最常用的直流电源,广泛用于直流输电、电力牵引、轧钢、电镀、电解等领域。

整流变压器的原边接交流电力系统,称网侧;副边接整流器,称阀侧。

整流变压器的结构原理和普通变压器相同,但因其负载整流器与一般负载不同而有以下特点:
(1)整流器各臂在一个周期内轮流导通,导通时间只占一个周期一部分,所以,流经整流臂的电流波形不是正弦波,而是接近于断续的矩形波;原、副绕组中的电流波形也均为非正弦波。

图中所示为三相桥式Y/Y接法时的电流波形。

用晶闸管整流时,滞后角越大,电流起
伏的陡度也越大,电流中谐波成分也越多,这将使涡流损耗增大。

由于副绕组的导电时间只占一个周期的一部分,故整流变压器利用率降低。

与普通变压器相比,在相同条件下,整流变压器的体积和重量都较大。

(2)普通变压器原、副边功率相等(忽略损耗),变压器的容量就是原绕组(或副绕组)的容量。

但对于整流变压器,其原、副绕组的功率有可能相等,也可能不等(当原、副边电流波形不同时,例如半波整流),故整流变压器的容量是原、副边视在功率的平均值,称为等值容量,即式中S1为原边视在功率,S2为副边视在功率。

(3)与普通变压器相比,整流变压器的耐受短路电动力的能力必须严格符合要求。

因此,如何使产品具有短路动稳定性,是设计、制造中的重要课题。

电化学工业----这是应用整流变最多的行业,电解有色金属化合物以制取铝、镁、铜及其它金属;电解食盐以制取氯碱;电解水以制取氢和氧。

牵引用直流电源----用于矿山或城市电力机车的直流电网。

由于阀侧接架空线,短路故障较多,直流负载变化辐度大,电机车经常起动,造成不同程度的短时过载。

为此这类变压器的温升限值和电流密度均取得较低。

阻抗比相应的电力变压器大30%左右。

传动用直流电源----主要用来为电力传动中的直流电机供电,如轧钢机的电枢和励磁。

直流输电用----这类整流变压器的电压一般在110kV以上,容量在数万千伏安。

需特别注意对地绝缘的交、直流叠加问题。

此外还有电镀用或电加工用直流电源,励磁用直流电源,充电用及静电除尘用直流电源等。

整流变压器的使用原因
应用整流变最多的化学行业中,大功率整流装置也是二次电压低,电流很大,因此很大,因此它们在很多方面与电炉变是类似的,即前所述的结构特征点,整流变压器也同样具备。

整流变压器最大的特点是二次电流不是正弦交流了,由于后续整流元件的单向导通特征,各相线不再同时,流有负载电流而是软流导电,单方向的脉动电流经滤波装置变为直流电,整流变压器的二次电压,电流不仅与容量连接组有关,如常用的三相桥式整流线路,双反量带平衡电抗器的整流线路,对于同样的直流输出电压、电流所需的整流变压器的二次电压和电流却不相同,因此整流变压器的参数计算是以整流线路为前提的,一般参数计算都是从二次侧开始向一次侧推算的。

由于整流变绕组电流是非正弦的含有很多高次谐波,为了减小对电网的谐波污染,为了提高功率因数,必须提高整流设备的脉波数,这可以通过移相的方法来解决。

移相的目的是使整流变压器二次绕组的同名端线电压之间有一个相位移。

整流变压器的移相方法
最简单的移相方法就是二次侧采用量、角联结的两个绕组,可以使整流电炉的脉波数提高一倍。

对于大功率整流设备,需要脉波数也较多,脉波数为18、24、36等应用的日益增多,这就必须在整流变压器一次侧设置移相绕组来进行移相。

移相绕组与主绕组联结方式有三种,即曲折线、六边形和延边三角形。

用于电化学行业的整流变压器的调压范围比电炉变压器要大的多,对于化工食盐电解,调压范围通常是55%--105%,对于铝电解来说,调压范围通常是5%--105%。

常用的调压方式如电炉变压器一样有变磁通调压,串联变压器调压和自耦调压器调压。

另外,由于整流元件的特性,可以在整流电炉的阀侧直接控制硅整流元件导通的相位角度,可以平滑的调整整流电压的平均值,这种调压方式称为相控调压。

实现相控调压,一是采用晶阀管,二是采用自饱和电抗器,自饱和电抗器基本上是由一个铁心和两个绕组组成的,一个是工作绕组,它串联联结在整流变压器二次绕组与整流器之间,流过负载电流;另一个是直流控制绕组,是由另外的直流电源提供直流电流,其主要原理就是利用铁磁材料的非线性变化,使工作绕组电抗值有很大的变化。

调节直流控制电流,即可调节相控角α,从而调节整流电压平均值。
