路基土压实度实验步骤

合集下载

路基压实度检测方法

路基压实度检测方法

路基压实度检测方法路基压实度是指路基土的密实程度,是路基土工程质量的重要指标之一。

路基压实度的检测对于路基工程的设计和施工具有重要意义,因此需要采用科学、准确的方法来进行检测。

本文将介绍几种常用的路基压实度检测方法,希望能够对相关工作人员有所帮助。

一、静压板法。

静压板法是一种常用的路基压实度检测方法,它通过在路基土表面施加静载荷,测量路基土的沉降量来评估路基的压实度。

具体操作步骤如下:1. 在路基土表面选择合适的位置放置静压板,并记录下静压板的初始位置和初始压力;2. 施加静载荷,使静压板对路基土表面施加压力;3. 在一定时间内观测静压板的沉降量,并记录下相应的时间和沉降量;4. 根据观测数据计算路基土的压实度指标。

静压板法简单、易操作,能够快速获取路基土的压实度信息,因此在路基工程中得到了广泛应用。

二、动力触探法。

动力触探法是另一种常用的路基压实度检测方法,它通过在路基土中施加冲击荷载,测量路基土的回弹速度来评估路基的压实度。

具体操作步骤如下:1. 在路基土表面选择合适的位置进行触探,将触探仪器插入土中;2. 施加冲击荷载,触探仪器记录下土的回弹速度;3. 根据触探数据计算路基土的压实度指标。

动力触探法能够快速、准确地获取路基土的压实度信息,适用于不同类型的路基土,因此在路基工程中得到了广泛应用。

三、核密度法。

核密度法是一种通过测量路基土的密度来评估路基压实度的方法,它通过在路基土中插入放射性同位素源和探测器,测量放射性同位素在土中的衰减情况来计算土的密度。

具体操作步骤如下:1. 在路基土表面选择合适的位置进行核密度测量,插入放射性同位素源和探测器;2. 测量放射性同位素在土中的衰减情况,并记录下相关数据;3. 根据测量数据计算路基土的密度指标。

核密度法能够准确地获取路基土的密度信息,从而评估路基的压实度,因此在路基工程中得到了广泛应用。

综上所述,静压板法、动力触探法和核密度法是目前常用的路基压实度检测方法,它们各有特点,能够满足不同路基工程的需求。

路基压实度检测方法

路基压实度检测方法

路基压实度检测方法路基压实度检测是指对路基土的密实程度进行检测和评定的方法。

路基的压实度对道路的使用寿命、安全性和舒适性都有着重要的影响,因此对路基的压实度进行准确的检测和评定具有重要的意义。

目前,常用的路基压实度检测方法主要包括原位密实度检测和室内密实度检测两种。

原位密实度检测是通过对路基土进行现场密实度检测的方法。

常用的原位密实度检测方法包括动力触探法、静力触探法和核密度法。

动力触探法是利用动能锤或动能棒在路基表面连续敲击,通过观察动能锤或动能棒的下沉速度和下沉深度来判断路基的密实度。

静力触探法则是利用静力触探器在路基表面施加静载荷,通过观察静力触探器的下沉深度来评定路基的密实度。

核密度法则是通过在路基土中钻取样品,然后在室内进行密度和含水量的测定,从而计算出路基的密实度。

室内密实度检测是通过对从路基中取得的样品进行室内实验来评定路基的密实度。

常用的室内密实度检测方法包括原位密实度试验、标准贯入试验和直接剪切试验。

原位密实度试验是通过对采集的路基土样进行室内压实度试验,从而评定路基的密实度。

标准贯入试验则是利用标准贯入试验仪对路基土样进行压实度试验,以评定路基的密实度。

直接剪切试验则是通过对路基土样进行直接剪切试验,从而评定路基的密实度。

除了以上介绍的原位密实度检测和室内密实度检测方法外,还有一些新型的路基压实度检测方法正在不断发展和完善,如声波法、电磁法等。

这些新型的检测方法在一定程度上能够弥补传统方法的不足,具有更高的检测精度和更广泛的适用范围。

总的来说,路基压实度检测方法的选择应根据具体的工程要求和实际情况来确定。

在进行路基压实度检测时,需要综合考虑各种因素,选择合适的检测方法,并严格按照标准操作,以确保检测结果的准确性和可靠性。

同时,随着科学技术的不断发展和进步,路基压实度检测方法也将不断完善和更新,为道路建设和维护提供更好的技术支持。

路基压实度检测方法

路基压实度检测方法

路基压实度检测方法路基压实度是指路基土工程材料在受到外力作用下的密实程度,是评价路基土工程质量的重要指标之一。

路基压实度的检测方法对于路基工程的设计和施工具有重要意义。

本文将介绍几种常见的路基压实度检测方法,以供参考。

一、原位密实度检测方法。

原位密实度检测方法是指在路基施工现场直接对路基土工程材料进行密实度检测的方法。

常见的原位密实度检测方法包括动探法、静探法和动力触探法。

其中,动探法是利用动力锤在路基土工程材料上进行冲击,通过观测动探杆的下沉情况来判断土工程材料的密实度;静探法是通过在路基土工程材料上施加静载来检测土工程材料的密实度;动力触探法是利用动力触探仪器对路基土工程材料进行触探,通过观测触探仪器的反弹情况来判断土工程材料的密实度。

二、室内密实度检测方法。

室内密实度检测方法是指将采集到的路基土工程材料样品带回实验室进行密实度检测的方法。

常见的室内密实度检测方法包括原封样法、直接切割法和压实法。

其中,原封样法是将采集到的路基土工程材料样品在实验室中进行密实度检测;直接切割法是将采集到的路基土工程材料样品进行切割,然后通过观测切面的情况来判断土工程材料的密实度;压实法是将采集到的路基土工程材料样品进行压实试验,通过观测压实试验的结果来判断土工程材料的密实度。

三、无损检测方法。

无损检测方法是指在不破坏路基土工程材料的情况下对其进行密实度检测的方法。

常见的无损检测方法包括地质雷达法、声波法和电磁法。

其中,地质雷达法是利用地质雷达仪器对路基土工程材料进行扫描,通过观测地质雷达仪器的反射情况来判断土工程材料的密实度;声波法是利用声波仪器对路基土工程材料进行声波检测,通过观测声波的传播情况来判断土工程材料的密实度;电磁法是利用电磁仪器对路基土工程材料进行电磁检测,通过观测电磁仪器的反应情况来判断土工程材料的密实度。

综上所述,路基压实度的检测方法有多种,每种方法都有其独特的优势和适用范围。

在实际工程中,需要根据具体情况选择合适的检测方法,并结合其他工程质量指标进行综合评价,以确保路基工程质量达到要求。

路基压实作业包括哪几个步骤

路基压实作业包括哪几个步骤

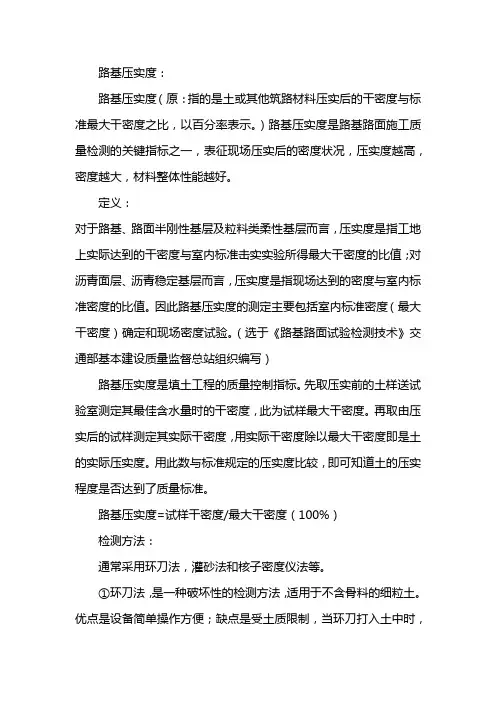

路基压实度:路基压实度(原:指的是土或其他筑路材料压实后的干密度与标准最大干密度之比,以百分率表示。

)路基压实度是路基路面施工质量检测的关键指标之一,表征现场压实后的密度状况,压实度越高,密度越大,材料整体性能越好。

定义:对于路基、路面半刚性基层及粒料类柔性基层而言,压实度是指工地上实际达到的干密度与室内标准击实实验所得最大干密度的比值;对沥青面层、沥青稳定基层而言,压实度是指现场达到的密度与室内标准密度的比值。

因此路基压实度的测定主要包括室内标准密度(最大干密度)确定和现场密度试验。

(选于《路基路面试验检测技术》交通部基本建设质量监督总站组织编写)路基压实度是填土工程的质量控制指标。

先取压实前的土样送试验室测定其最佳含水量时的干密度,此为试样最大干密度。

再取由压实后的试样测定其实际干密度,用实际干密度除以最大干密度即是土的实际压实度。

用此数与标准规定的压实度比较,即可知道土的压实程度是否达到了质量标准。

路基压实度=试样干密度/最大干密度(100%)检测方法:通常采用环刀法,灌砂法和核子密度仪法等。

①环刀法,是一种破坏性的检测方法,适用于不含骨料的细粒土。

优点是设备简单操作方便;缺点是受土质限制,当环刀打入土中时,产生的应力使土松动,壁厚时产生的应力较大,因此干密度有所降低。

②灌砂法,是一种破坏性检测方法,适用于各类土。

优点是测定值精确;缺点是操作较复杂,须经常测定标准砂的密度和锥体重。

③核子密度仪法,是一种非破坏性测定方法。

能快速测定湿密度和含水量,满足现场快速、无破损的要求,并具有操作方便,显示直观的优点,但应与灌砂法进行对比标定后方可使用。

灌砂法灌砂法是利用均匀颗粒的砂去置换试洞的体积,它是当前最通用的方法,很多工程都把灌砂法列为现场测定密度的主要方法。

该方法可用于测试各种土或路面材料的密度,它的缺点是:需要携带较多量的砂,而且称量次数较多,因此它的测试速度较慢。

采用此方法时,应符合下列规定:(1)当集料的最大粒径小于15mm、测定层的厚度不超过150mm时,宜采用Φ100mm的小型灌砂筒测试。

路基土压实度实验步骤

路基土压实度实验步骤

路基土压实度实验步骤路基土压实度实验是公路工程中常见的土工实验,是评估土体的工程性质和可使用性的一种方法。

本文将介绍路基土压实度实验的步骤。

一、实验前准备:1. 路基土样准备2~3个土样,每个土样的质量应该在10~20 kg之间,每个土样长度和直径要足够大,以保证实验时土样的稳定性。

2. 压实仪装置路基土压实度实验需要使用压实仪来进行实验,选用标准固结仪或机械压实仪均可。

3. 常规实验设备常规实验设备包括天平、测量工具、筛子、筛底计数器等。

二、实验步骤:1. 调整设备首先需要调整压实仪的控制系统和校准压力传感器。

在进行实验之前还需要确认压实仪能够达到标准的压实参数。

2. 准备土样获得路基土样后,需要对土样进行初步筛选以去除大颗粒物。

然后对土样进行湿润处理以达到标准湿度;湿润处理的方法是使土体达到70%湿度,然后在塑料袋中密封保存一夜。

第二天再进行实验。

3. 投入压实仪中将土样投入压实仪中,然后由压实仪自动压实至标准压实度,一般情况下至大152mm 直径和305mm高度。

4. 分层取样压实过程中需要分层取样,每个土样取5个分层,分别在每个分层高度上的压实仪中取出土样,使用6.35mm孔径筛子过筛,并收集过筛的土颗粒。

除去过筛土颗粒外,还要用筛底计数器对没有过筛孔的颗粒进行计数。

5. 统计数据在分层取样完成后,将数据整合到数据表中,计算每个分层土样的压实程度和它们的总体平均值。

6. 计算及评估指标在实验结果统计中,可选取不同的土压实指标如最大压实度、最小压实度、均方根压实度、相对压实度指数及最佳压实点等。

这个结果可以研究土性质与压实度和压实参数的关系,从而得到合理的设计压实度、压实方法和压实参数。

路基路面压实度试验检测方法

路基路面压实度试验检测方法

路基路面压实‎度试验检测方‎法路基、路面压实质量‎是道路工程施‎工质量管理最‎重要的内在指‎标之一,只有对路基、路面结构层进‎行充分压实,才能保证路基‎、路面的强度。

刚度及路面的‎平整度,并可以保证及‎延长路基、路面工程的使‎用寿命。

现场压实质量‎用压实度表示‎,对于路基土及‎路面基层,压实度是指工‎地实际达到的‎干密度与室内‎标准击实试验‎所得的最大于‎密度的比值;对沥青路面,压实度是指现‎场实际达到的‎密度与室内标‎准密度的比值‎。

一、标准密度(最大干密度)和最佳含水量‎的确定方法由于筑路材料‎结构层次等因‎素的不同,确定室内标准‎密度的方法也‎多样化,有些方法需在‎实践中进一步‎完善。

最大干密度是‎指在标准击实‎曲线(驼峰曲线)上最大的干密‎度值,该值对应的含‎水量即为最佳‎含水量。

(一)路基土的最大‎干密度和最佳‎含水量确定方‎法路基受到的荷‎载应力,随深度而迅速‎减少,所以路基上部‎的压实度应高‎一些;另外,公路等级高,其路面等级也‎高,对路基强度的‎要求则相应提‎高,所以对路基压‎实度的要求也‎应高一些。

因此,高速、一级公路路基‎的压实度标准‎,对于路床0~80cm应不‎小于95%,路堤80~150cm应‎不小于93%,150cm以‎下应不小于9‎0%;对于零填及路‎堑、路槽底面以下‎0~30cm应不‎小于95% 。

在平均年降雨‎量少于150‎m m且地下水‎位低的特殊干‎旱地区(相当于潮湿系‎数≤‎0.25地区)的压实度标准‎可降低2%~3%。

因为这些地区‎雨量稀少,地下水位低,天然土的含水‎量大大低于最‎佳含水量,要加水到最佳‎含水量情况下‎进行压实确有‎很大困难,压实度标准适‎当降低也不致‎影响路基的强‎度和稳定性。

在平均年降雨‎量超过200‎0mm,潮湿系数>2的过湿地区‎和不能晾晒的‎多雨地区,天然土的含水‎量超过最佳含‎水量5%时,要达到上述的‎要求极为困难‎,应进行稳定处‎理后再压实。

土的压实度测试方法

土的压实度测试方法

土的压实度测试方法一.挖坑灌砂法测定压实度试验法。

1、目的和适用范围1.1本试验法适用于现场测定基层(或底基层)、砂石路面及路基土的各种材料压实层的密度和压实度检测,但不适用于填石路堤等有大孔洞或大孔隙的材料压实层的压实度检测。

1.2用挖坑灌砂法测定密度和压实度时,应符合下列规定:1.2.1最大粒径小于13.2mm,测定层的厚度不超过150mm时,宜采用φ100mm的小型灌砂洞测试。

1.2.2的最大粒径大于或等于13.2mm,但不大于31.5mm,测定层的厚度超过200mm时,应用φ150mm的大型灌砂筒测试。

2、仪具与材料技术要求本试验需要下列仪器设备:2.1灌砂筒:有大小两种,为一金属圆筒(可用镀锌铁皮制作),上部为储砂筒(小筒容积为2120cm3,大筒容积为4600cm3),筒底中心有一个圆孔。

下部装一倒置的圆锥形漏斗,漏斗上端开口,直径与储砂筒的圆孔相同,漏斗焊接在一块铁板上,铁板中心有一圆孔与漏头上开口相接。

自储砂筒筒底与漏斗顶端铁板之间设有开关。

开关为一薄铁板,一端与筒底及漏斗铁板铰接在一起,另一端伸出筒身外,开关铁板上也有一个相同直径的圆孔。

2.2金属标准罐:用薄铁板作的金属罐,上端周围均有一罐缘。

2.3基板:用薄铁板制作金属方盘,盘的中心有一圆孔。

2.4玻璃板:边长约500mm~600mm的方形板。

2.5试样盘:小筒挖出的试样可用饭盒存放、大筒挖出的试样可用300mm×500mm×400mm的搪瓷盘存放。

2.6天平或台称:称量10-15kg,感量不大于1g,用于含水率测定的天平精度,对细粒土、中粒土、粗粒土宜分别为0.01g、0.1g、1.0g。

2.7含水率测定器具:如铝盒、烘箱等。

2.8量砂:粒径0.30~0.60mm清洁干燥的砂,约20-40kg,使用前须洗净、烘干,并放置足够的时间,使其与空气的湿度达到平衡。

2.9盛砂的容器:塑料桶等。

2.10其它:凿子、改锥、铁锤、长把勺、长把小簸箕、毛刷等。

路基路面工程_实验报告

路基路面工程_实验报告

一、实验目的本次实验旨在使学生掌握路基路面工程的基本施工方法、检测技术和材料性能测试,提高学生的实际操作能力和工程质量意识。

二、实验内容1. 路基压实度试验2. 沥青混合料马歇尔稳定度试验3. 水泥混凝土抗折强度试验4. 路基路面平整度检测三、实验材料与仪器1. 路基压实度试验- 材料:路基土、砂、碎石等- 仪器:灌砂仪、标准砂、量筒、天平等2. 沥青混合料马歇尔稳定度试验- 材料:沥青、集料、矿粉等- 仪器:马歇尔稳定度仪、温度计、称量设备等3. 水泥混凝土抗折强度试验- 材料:水泥、砂、碎石、水等- 仪器:抗折强度试验机、模具、量筒等4. 路基路面平整度检测- 材料:3m直尺、水准仪等- 仪器:平整度仪、皮尺等四、实验步骤1. 路基压实度试验- 将路基土分层铺筑,每层厚度为15cm,用灌砂法测定每层的压实度。

- 计算路基压实度平均值,并与设计要求进行比较。

2. 沥青混合料马歇尔稳定度试验- 按照设计配合比制备沥青混合料。

- 将沥青混合料制成标准马歇尔试件。

- 在规定温度下进行马歇尔稳定度试验,测定试件的稳定度和流值。

3. 水泥混凝土抗折强度试验- 按照设计配合比制备水泥混凝土试件。

- 在规定条件下养护试件。

- 使用抗折强度试验机测定试件的抗折强度。

4. 路基路面平整度检测- 使用3m直尺检测路基路面的平整度。

- 计算平整度指数,并与设计要求进行比较。

五、实验结果与分析1. 路基压实度试验- 实测路基压实度平均值达到设计要求,说明路基施工质量合格。

2. 沥青混合料马歇尔稳定度试验- 实测沥青混合料的稳定度和流值均满足设计要求,说明沥青混合料质量合格。

3. 水泥混凝土抗折强度试验- 实测水泥混凝土抗折强度达到设计要求,说明水泥混凝土质量合格。

4. 路基路面平整度检测- 实测路基路面平整度指数达到设计要求,说明路基路面施工质量合格。

六、实验总结通过本次实验,我们掌握了路基路面工程的基本施工方法、检测技术和材料性能测试,提高了实际操作能力和工程质量意识。

灌砂法测定压实度实验规程

灌砂法测定压实度实验规程

挖坑灌砂法测定压实度实验规程1 目的和适用范围1.1 本试验法适用于在现场测定基层(或底基层)、砂石路面及路基土的各种材料压实层的密度和压实度检测,但不适用于填石路堤等有大孔洞或大孔隙的材料压实层的压实度检测。

1.2 用挖坑灌砂法测定密度和压实度时,应符合下列规定:(1)当集料的最大粒径小于13.2mm、测定层的厚度不超过150mm 时,宜采用φ100mm的小型灌砂筒测试。

(2)当集料的最大粒径等于或大于13.2mm,但不大于31.5mm,测定层的厚度不超过200mm时,应用φ150mm的大型灌砂筒测试。

2 仪具与材料技术要求本试验需要下列仪具与材料:(1)灌砂筒:有大小两种,根据需要采用。

型式和主要尺寸见图1及表1。

当尺寸与表中不一致,但不影响使用时,亦可使用。

储砂筒筒底中心有一个圆孔,下部装一倒置的圆锥形漏斗,漏斗上端面开口,直径与储砂筒底中心有一个圆孔,漏斗焊接在一块铁板上,铁板中心有一圆孔与漏斗上开口相接。

在储砂筒筒底与漏斗顶端铁板之间设有开关。

开关为一薄铁板,一端与筒底及漏斗铁板铰接在一起,另一端伸出筒身外,开关铁板上也有一个相同直径的圆孔。

图1 灌砂筒和标定罐(尺寸单位:mm)(2)金属标定罐:用薄铁板制作的金属罐,上端周围有一罐缘。

(3)基板:用薄铁板制作的金属方盘,盘的中心有一圆孔。

(4)玻璃板:边长约500--600mm的方形板。

(5)试样盘:小筒挖出的试样可用饭盒存放。

大筒挖出的试样可用300mm×500mm×400mm的搪瓷盘存放。

(6)天平或台秤:称量10--15kg,感量不大于1g。

用于含水量测定的天平精度,对细粒土、中粒土、粗粒土宜分别为0.01g、0.1g、1.0g。

(7)含水量测定器具:如铝盒、烘箱等。

(8)量砂:粒径0.3~0.6mm清洁干燥的砂,约20-40kg,使用前须洗净、烘干,并放置足够的时间,使其与空气的湿度达到平衡。

(9)盛砂的容器:塑料桶等。

路基路面工程检测—路基路面压实度检测

路基路面工程检测—路基路面压实度检测

灌砂法
(二)现场挖坑灌砂试验
(8)仔细取出试筒内的量砂,以 备下次试验时再用。若量砂的湿 度已发生变化或量砂中混有杂质, 则应该重新烘干、过筛,并放置 一段时间,使其与空气的湿度达 到平衡后再用。
灌砂法 三、数据处理
1、按下式计算填满试坑所用的砂质量mb(g): • 灌砂时,试坑上放基板时:
mb=m1-m4-(m5-m6) • 灌砂时,试坑上放基板时:
路基路面压实度检测
现场压实度测试5:无核密度法
无核密度仪利用电磁法原理测量沥青路 面均匀性和相对密度。 仪器采用先进技术,能可靠、快速地测 试沥青路面各层沥青混合料的密度,并 计算施工压实度。 但由于测试结果受影响因素较多,因而 其测试结果不宜用于评定验收或仲裁。
路基路面压实度检测
四、压实度检测结果评定
ρd= md/mb×rs
6、按下式计算施工压实度(K) K =ρd/ρc×100
各种材料的干密度均准确至0.01g/cm3
灌砂法 七、灌砂法应注意的问题
(1)
量砂应规则,每次检测后,应晾干,过筛去杂质,以保证量 砂密度。
(2) 换砂时应重新标定量砂密度,确保试验准确性。
灌砂法 七、灌砂法应注意的问题
• 取下灌砂并称量筒内砂的质量(m6),准确至1g。
灌砂法 (二)现场挖坑灌砂试验
(3)取走基板,并将留在试验地点的量砂收回,重新将表面清扫干净。
灌砂法
(二)现场挖坑灌砂试验
(4)将基板放回清扫干净的表面上(尽量放在原处),沿基板中孔凿洞 (洞的直径与灌砂筒一致)。
灌砂法
(二)现场挖坑灌砂试验
二、压实度的基本概念
现场压实质量用压实度来表示
➢ 土基和路面基层的压实度是指压实层材料压实后的干密度与该材料的标准最大干密度 之比,用百分数表示。

灌砂法测定压实度实验规程

灌砂法测定压实度实验规程

挖坑灌砂法测定压实度实验规程1 目的和适用围1.1 本试验法适用于在现场测定基层(或底基层)、砂石路面及路基土的各种材料压实层的密度和压实度检测,但不适用于填石路堤等有大孔洞或大孔隙的材料压实层的压实度检测。

1.2 用挖坑灌砂法测定密度和压实度时,应符合下列规定:(1)当集料的最大粒径小于13.2mm、测定层的厚度不超过150mm 时,宜采用φ100mm的小型灌砂筒测试。

(2)当集料的最大粒径等于或大于13.2mm,但不大于31.5mm,测定层的厚度不超过200mm时,应用φ150mm的大型灌砂筒测试。

2 仪具与材料技术要求本试验需要下列仪具与材料:(1)灌砂筒:有大小两种,根据需要采用。

型式和主要尺寸见图1及表1。

当尺寸与表中不一致,但不影响使用时,亦可使用。

储砂筒筒底中心有一个圆孔,下部装一倒置的圆锥形漏斗,漏斗上端面开口,直径与储砂筒底中心有一个圆孔,漏斗焊接在一块铁板上,铁板中心有一圆孔与漏斗上开口相接。

在储砂筒筒底与漏斗顶端铁板之间设有开关。

开关为一薄铁板,一端与筒底及漏斗铁板铰接在一起,另一端伸出筒身外,开关铁板上也有一个相同直径的圆孔。

图1 灌砂筒和标定罐(尺寸单位:mm)(2)金属标定罐:用薄铁板制作的金属罐,上端周围有一罐缘。

(3)基板:用薄铁板制作的金属方盘,盘的中心有一圆孔。

(4)玻璃板:边长约500--600mm的方形板。

(5)试样盘:小筒挖出的试样可用饭盒存放。

大筒挖出的试样可用300mm×500mm×400mm的搪瓷盘存放。

(6)天平或台秤:称量10--15kg,感量不大于1g。

用于含水量测定的天平精度,对细粒土、中粒土、粗粒土宜分别为0.01g、0.1g、1.0g。

(7)含水量测定器具:如铝盒、烘箱等。

(8)量砂:粒径0.3~0.6mm清洁干燥的砂,约20-40kg,使用前须洗净、烘干,并放置足够的时间,使其与空气的湿度达到平衡。

(9)盛砂的容器:塑料桶等。

路基路面现场试验检测方法之压实度试验检测方法

路基路面现场试验检测方法之压实度试验检测方法

路基路⾯现场试验检测⽅法之压实度试验检测⽅法路基、路⾯压实质量是道路⼯程施⼯质量管理最重要的内在指标之⼀,只有对路基、路⾯结构层进⾏充分压实,才能保证路基、路⾯的强度。

刚度及路⾯的平整度,并可以保证及延长路基、路⾯⼯程的使⽤寿命。

现场压实质量⽤压实度表⽰,对于路基⼟及路⾯基层,压实度是指⼯地实际达到的⼲密度与室内标准击实试验所得的最⼤于密度的⽐值;对沥青路⾯,压实度是指现场实际达到的密度与室内标准密度的⽐值。

⼀、标准密度(最⼤⼲密度)和最佳含⽔量的确定⽅法由于筑路材料结构层次等因素的不同,确定室内标准密度的⽅法也多样化,有些⽅法需在实践中进⼀步完善。

最⼤⼲密度是指在标准击实曲线(驼峰曲线)上最⼤的⼲密度值,该值对应的含⽔量即为最佳含⽔量。

(⼀)路基⼟的最⼤⼦密度和最佳含⽔量确定⽅法路基受到的荷载应⼒,随深度⽽迅速减少,所以路基上部的压实度应⾼⼀些;另外,公路等级⾼,其路⾯等级也⾼,对路基强度的要求则相应提⾼,所以对路基压实度的要求也应⾼⼀些。

因此,⾼速、⼀级公路路基的压实度标准,对于路床0~80cm应不⼩于95%,路堤80~150cm应不⼩于93%,150cm以下应不⼩于90%;对于零填及路堑、路槽底⾯以下0~30cm应不⼩于95% 。

在平均年降⾬量少于150mm且地下⽔位低的特殊⼲旱地区(相当于潮湿系数≤ 0.25地区)的压实度标准可降低2%~3%。

因为这些地区⾬量稀少,地下⽔位低,天然⼟的含⽔量⼤⼤低于最佳含⽔量,要加⽔到最佳含⽔量情况下进⾏压实确有很⼤困难,压实度标准适当降低也不致影响路基的强度和稳定性。

在平均年降⾬量超过2000mm,潮湿系数>2的过湿地区和不能晾晒的多⾬地区,天然⼟的含⽔量超过最佳含⽔量5%时,要达到上述的要求极为困难,应进⾏稳定处理后再压实。

由于上的性质、颗粒的差别,确定最⼤⼲密度的⽅法也有区别,除了⼀般上的“击实法”以外,还有粗粒上和巨粒上最⼤⼲密度的确定⽅法。

路基土压实度实验步骤

路基土压实度实验步骤

路基土压实度实验步骤(1)在试验地点将面积约3 0X3 0CM2的一块地面铲平。

如检查填土压实密度时,应将表面未压实土层清除干净,并将压实土层铲去一部分(其深度视需要而定) ,使环刀打下后,能达到规定的取土深度。

(2)利用齿钉将定向筒固定于铲平的地面上,顺次将环刀、环盖放入定向筒内。

(3)用落锤将环刀打入土中,至环盖顶面与定向筒上口齐平为止。

若用落锤打入仍有困难时,宜另换地方再行锤击。

(4)去掉击锤(或手锤)和定向筒,用镐将环刀及试样挖出。

(5)轻轻取下环盖,用修土刀削去环刀两端余土,将其修平。

(6)擦净环刀外壁,在天平放砝码一端放土与环刀等量的砝码,直接称出湿土质量,准确至1 . OGo(7)自环刀中取出具有代表性的试样测定含水量。

(一)所挖坑中的土的质量/所取坑的体积=湿土的密度;湿土的密度/ (1 +O . O1W)=现场所取的土的干密度;W -为现场烧得的湿土的含水量(酒精燃烧法);压实度(%)=实测干密度/最大干密度;(二)测定土的最大干密度和最佳含水量1、焖料。

含水量为2%、4%、6%、8%、1O%的土;2、测定击实桶的质量以及其体积。

(质量为6 6O O克,击实桶的体积为2 . 77立方厘米);3、装料。

分三层装入,每层击实9 8次,共4 . 5千克;4、绘图。

按照2%、4%、6%、8%、1O%的含水量的土去做此试验并分别再次测得含水量(实际与理论有差别)在以土的含水量为横坐标,土的干密度为纵坐标建立直角坐标系,分别以一定的含水量所对应的干密度为坐标用光滑的曲线连接,就可构成一个光滑的曲线图形,最大的干密度所对应的就是最佳含水量。

挖坑灌砂法测压实度试验的步骤① 试验地点选一块平坦的表面,并将其清扫干净,其面积不得小于基板面积。

②将基板放在平坦表面上。

③取走基板,并将留在试验地点的一量砂收回,重新将表面扫干净。

④将基板放回清扫干净的表面上,沿基板中孔凿洞。

⑤从挖出的全部材料中取出有代表性的样品,放在铝盒或洁净的搪瓷盘中,测定其含水量。

土方路基压实度检测方法

土方路基压实度检测方法

土方路基压实度检测方法一、实验检测方法实验检测方法是一种通过实验手段对土方路基压实度进行检测的方法。

该方法包括对土样的采集、运输、制备和试验等过程。

实验检测方法可以包括以下几种:1.烘箱干燥法:将采集的土样放入烘箱中烘干,然后测量其质量并计算含水量。

2.酒精燃烧法:将土样放在铁板上,用酒精灯燃烧,待土样完全干燥后测量其质量并计算含水量。

3.比重法:根据土样的比重和含水量之间的关系,通过测量土样的比重和含水量来计算压实度。

4.碳化钙气压法:将土样放入碳化钙气压计中,通过测量气压值来计算土样的压实度。

5.电子密度仪法:将电子密度仪放置在土样表面,通过测量土样的电阻值来计算压实度。

二、核子密度湿度仪法核子密度湿度仪是一种利用核能测量土样密度和含水量的仪器。

该方法具有快速、无损、准确等特点,适用于现场检测。

核子密度湿度仪法可以测量土样的真实密度和含水量,从而计算出压实度。

三、灌砂法灌砂法是一种经典的土方路基压实度检测方法。

该方法通过在土样表面灌入标准砂,测量灌入砂的体积和土样质量,从而计算出压实度。

灌砂法具有精度高、操作简单、适用范围广等特点,但需要使用标准砂,对现场检测不太方便。

四、环刀法环刀法是一种利用环刀测量土样体积和质量的检测方法。

该方法通过在土样表面放置环刀,测量环刀内土样的体积和质量,从而计算出压实度。

环刀法具有操作简单、适用范围广等特点,但精度较低。

五、路面钻芯法路面钻芯法是一种利用钻机在路面上钻取芯样,通过芯样测量土样密度和质量的检测方法。

该方法适用于路面较厚的情况,可以准确地测量路面的压实度。

但路面钻芯法会对路面造成一定程度的破坏,因此不能频繁使用。

六、灌水法灌水法是一种利用灌入水测量土样体积的检测方法。

该方法通过在土样表面灌入一定量的水,测量灌入水的体积和土样质量,从而计算出压实度。

灌水法具有操作简单、适用范围广等特点,但精度较低。

七、体积法体积法是一种利用体积测量仪测量土样体积和质量的方法。

压实度及灌砂法

压实度及灌砂法

(1)现场压实质量用压实度表示,对于路基土及路面基层,压实度是指工地实际达到的干密度与室内标准击实试验所得的最大干密度的比值。

(2).灌砂法实验步骤:
1.应先标定灌砂筒内的质量m1,量砂密度þs。

2.在实验地点,选一块40cm*40cm的平坦表面,并将其清扫干净。

将基板放在此平坦便面上,如此表面的粗糙度较大,则将盛有量砂m5的砂筒放在基板中间的圆孔上,打开灌砂筒开关,让砂流入基板的中孔,直到灌砂筒内的砂不也在下流时关闭开关,成筒内砂的质量m6。

3.取走基板,将留在试验地点的量砂收回,将基板放在清扫干净的表面上,沿基板中孔凿洞,并随着将凿松的材料取出,放在塑料袋内,密封,试洞的适度应等于碾压层的厚度,称塑料袋内全部试验的质量m1。

4.从挖出的试样中取有代表性的样品,测含水率。

5.将基板放在试坑上,将灌砂筒法在基板中间,打开灌砂筒开关,让砂流入试洞内。

待砂不再流动时,关闭开关,称量筒内剩余砂的质量m4。

6.如清扫干净的平坦表面,将灌砂筒放在基板中间,打开灌砂筒直接放在以挖好的试洞内,打开筒的开关,让砂流入试洞内。

余砂记m2
7.整理结果:有基板mb=m1-m4-(m5-m6) 无基板mb=m1-m4-m2
湿密度:þ=mt/mb*þs 干密度:þd=þ/(1+含水率)
压实度k=Þd/Þdmax。

压实度试验检测方法

压实度试验检测方法

压实度试验检测方法路基、路面压实质量是道路工程施工质量管理最重要的内在指标之一,只有对路基、路面结构层进行充分压实,才能保证路基、路面的强度。

刚度及路面的平整度,并可以保证及延长路基、路面工程的使用寿命。

现场压实质量用压实度表示,对于路基土及路面基层,压实度是指工地实际达到的干密度与室内标准击实试验所得的最大于密度的比值;对沥青路面,压实度是指现场实际达到的密度与室内标准密度的比值。

一、标准密度(最大干密度)和最佳含水量的确定方法由于筑路材料结构层次等因素的不同,确定室内标准密度的方法也多样化,有些方法需在实践中进一步完善。

最大干密度是指在标准击实曲线(驼峰曲线)上最大的干密度值,该值对应的含水量即为最佳含水量。

(一)路基土的最大子密度和最佳含水量确定方法路基受到的荷载应力,随深度而迅速减少,所以路基上部的压实度应高一些;另外,公路等级高,其路面等级也高,对路基强度的要求则相应提高,所以对路基压实度的要求也应高一些。

因此,高速、一级公路路基的压实度标准,对于路床0~80cm应不小于95%,路堤80~150cm应不小于93%,150cm以下应不小于90%;对于零填及路堑、路槽底面以下0~30cm应不小于95% 。

在平均年降雨量少于150mm且地下水位低的特殊干旱地区(相当于潮湿系数≤ 0.25地区)的压实度标准可降低2%~3%。

因为这些地区雨量稀少,地下水位低,天然土的含水量大大低于最佳含水量,要加水到最佳含水量情况下进行压实确有很大困难,压实度标准适当降低也不致影响路基的强度和稳定性。

在平均年降雨量超过2000mm,潮湿系数>2的过湿地区和不能晾晒的多雨地区,天然土的含水量超过最佳含水量5%时,要达到上述的要求极为困难,应进行稳定处理后再压实。

由于上的性质、颗粒的差别,确定最大干密度的方法也有区别,除了一般上的“击实法”以外,还有粗粒上和巨粒上最大干密度的确定方法。

由于击实功的不同,可分为重型和轻型击实,两个试验的原理和基本规律相似,但重型击实试验的击实功提高了4.5倍。

第五章路基路面压实度检测PPT课件

第五章路基路面压实度检测PPT课件
第一节 概述
四、路基压实度测定方法:
(1)土方路基压实度为现场干密度与标准试验条件下最大干 密度之比,以重型击实试验为准。现场干密度测定方法 《公路路基路面现场测试规程》JTG E60-2008(灌砂法 T0921-2008、 核子仪法T0922-2008 、 环刀法T09231995 ),标准击实最大干密度测定方法《公路土工试验规 程》JTG E40-2007(击实法T0131-2007)。
刀法T0923-1995), 频率和评定标准:按《公路工程质量检验评定标准 第一册 土
建工程》JTG F80/1-2004执行。
第三节 环刀法测压实度
三、方法与步骤 1、按有关试验方法对检测对象用同种材料进行击实试验,得到
最大干密度及最佳含水率。 2、测定粘性土及无机结合料稳定细粒土密度 3、测定砂性土或砂层密度 4、本试验须进行两次平行测定,其平行差值不得大于
器按规定方 法标定后,其检测结果可以作为工程质量评定与验 收的依据。本方法可以检测土、碎石、土石混合物、沥青混合 材料和非硬化水泥混凝土等材料。 二、仪具与材料
核子密度湿度仪、天平、毛刷等。仪器每年要进行一次标 定。 三、检测方法及评定标准 检测方法:《公路路基路面现场测试规程》JTG E60-2008 (T0922-2008) 评定标准:《公路工程质量检验评定标准 第一册 土建工程》 JTG F80/1-2004
2004执行。 五、方法步骤 • (1)按现行试验方法对检测对象试样用同种材料进行击实试
验,得到最大干密度ρc及最佳含水率w。 • (2)选用适宜的灌砂筒 • (3)标定灌砂筒下部圆锥体内砂的质量m2 • (4)标定量砂的松方密度ρs(g/cm3)每换一次量砂,都必须测
定松方密度和锥体的质量 • (5)选点挖坑,注意不使凿出的材料丢失,并随时将凿松的

路基压实度评定方法

路基压实度评定方法

路基压实度评定方法一、引言路基压实度是指在道路建设中,通过压实机械对路基土进行加固,提高土体的密实程度和承载能力。

准确评定路基压实度对于道路的设计和施工至关重要。

本文将介绍一种常用的路基压实度评定方法。

二、动探法动探法是一种常用的路基压实度评定方法,它通过在路基土中插入钻孔杆,然后以一定速度和力量冲击杆,测量冲击过程中产生的反射波形和反射波幅度,从而评定路基土的压实度。

1. 试验步骤(1)选择合适的冲击器和钻孔杆,根据路基的不同深度选择合适的冲击次数。

(2)将钻孔杆插入路基土中,确保垂直和稳定。

(3)以一定速度和力量进行冲击,记录冲击过程中产生的反射波形和反射波幅度。

(4)根据反射波形和反射波幅度的变化,评定路基土的压实度。

2. 评定标准根据冲击过程中反射波形和反射波幅度的变化,可以评定路基土的压实度。

一般情况下,反射波形越平缓,反射波幅度越大,说明路基土的压实度越高。

三、静探法静探法是另一种常用的路基压实度评定方法,它通过在路基土中插入静探锥,然后以一定速度施加静力,测量静力的变化,从而评定路基土的压实度。

1. 试验步骤(1)选择合适的静探锥和静探设备,根据路基的不同深度选择合适的静力。

(2)将静探锥插入路基土中,确保垂直和稳定。

(3)施加静力,测量静力的变化。

(4)根据静力的变化,评定路基土的压实度。

2. 评定标准根据静力的变化,可以评定路基土的压实度。

一般情况下,静力越大,说明路基土的压实度越高。

四、其他评定方法除了动探法和静探法,还有一些其他常用的路基压实度评定方法,如动力触探法、振动罗盘法等。

这些方法在实际应用中各有优缺点,可以根据具体情况选择合适的方法进行评定。

五、总结路基压实度评定是道路建设中的重要环节,准确评定路基土的压实度对于设计和施工至关重要。

动探法和静探法是常用的评定方法,它们通过测量冲击或静力的变化,评定路基土的压实度。

除此之外,还有其他一些评定方法可供选择。

综合运用这些方法,可以更好地评定路基压实度,保障道路的安全和稳定。
