阻燃尼龙起作用的5种方式
新型阻燃尼龙技术及其作用
随着科技的不断进步，为尼龙改性助剂带来不一样的研究方向。
在慢慢摸索的过程中，尼龙阻燃剂有新工艺了。
大家一开始对于阻燃尼龙的材料加工的印象是：阻燃剂+抗氧剂+其他辅助助剂+原生树脂=改性复合阻燃材料。
我们可以得知传统的改性复合阻燃材料加工复杂，程序多样，无论是在时间还是在材料上成本都很高。
这不禁让人想有一种简约快捷方便的方法。
随着配方和工艺的不断研究，尼龙阻燃剂最新工艺诞生：无卤阻燃剂粉体+辅配助剂+树脂形成一个助剂包，与尼龙原生树脂直接注塑通过单螺旋杆搅拌挤出后形成一个达到防火级V0的阻燃尼龙材料。
这种改性复合阻燃剂分散性和流动性好，与尼龙原生树脂注塑之后容易脱模，提高生产效率。
能够直接与原生树脂通过单螺杆挤出就可以达到防火的效果，与传统的改性防火尼龙相比，除了减少双螺杆挤出加工流程成本以外，可以使材料少分解一次，减少了生产改性消耗的环节，在物料性能方便更优于改性材料。
最新工艺的改性复合材料加工工序：复合阻燃剂母料+尼龙原生树脂=改性复合阻燃材料。
最新工艺的尼龙阻燃剂对产品的作用是：
1.产品阻燃效果好，达到V0级防火，复合阻燃剂母料用量少，能够与尼龙原生
树脂相容。
在添加少量阻燃剂的情况下就可以达到防火阻燃的效果。
2.不影响产品性能，复合阻燃剂母粒对材料的力学性能和电性能影响小，对设
备的腐蚀小，不影响产品最终的性能。
在加工的过程中无毒环保、无粉尘污染。
3.节省成本。
这种工艺的阻燃剂材料把生产改性消耗的环节省去，直接上机注
塑，提高生产效率。
无卤阻燃尼龙
尼龙66阻燃途径：添加型阻燃剂：阻燃剂和尼龙66通过机械共混法掺和在一起后熔融挤出，使其获得阻燃性。
尼龙66多采用复配阻燃体系反应型阻燃剂：阻燃剂作为反应单体与尼龙66大分子的主链或侧链结合，使其本身还有阻燃成分。
特点：不存在阻燃剂挥发、溶出、迁移和渗出问题，且由于其自身的化学结构，不需要阻燃处理即具有本质阻燃性尼龙66阻燃剂类型：添加型阻燃剂磷系阻燃剂：无机磷系阻燃剂主要包括红磷、磷酸盐和聚磷酸密铵（MPP）。
有机磷系阻燃剂包括磷酸酯、亚磷酸酯、膦酸酯等。
含磷阻燃剂主要在固相发生作用，受热分解由磷系阻燃剂—磷酸—偏磷酸—聚偏磷酸。
聚偏磷酸不易挥发，具有强脱水性，在聚合物表面形成石墨状的碳化膜,使聚合物与空气隔绝；脱出的水吸收大量的热，使聚合物表面温度下降。
适用于尼龙66的含磷阻燃剂有红磷、次磷酸盐及反应型含磷阻燃剂等。
红磷中有效磷含量高，在燃烧时比其它磷化合物产生更多的磷酸。
在尼龙66中添加小于10%的红磷就能很好地解决材料的阻燃性和耐漏电性的矛盾。
次膦酸盐是新一代磷系阻燃剂，其在凝聚相发挥阻燃作用，是有效的成炭促进剂，以它为活性组分，再加人含氮成分的协效剂可取得良好的阻燃效果。
氮系阻燃剂：挥发性小、本身及分解产物的毒性低符合尼龙66的含氮阻燃剂主要有三聚氰胺(MA)、氰脲酸三聚氰胺(MCA)、聚磷酸三聚氰胺(MPP)等。
三聚氰胺系阻燃剂具有较高的阻燃效率，它燃烧时释放CO2、NH3、N2惰性气源，可稀释氧气和高聚物分解产生的可燃气体浓度；另外生成的不燃气体可带走一部分热量，降低聚合物表面温度；生成的从能捕获自由基，抑制高聚物的连锁反应，从而阻止聚合物的燃烧。
三聚氰胺系阻燃剂多与含磷阻燃剂、成炭剂复配组成膨胀型阻燃体系。
膨胀型阻燃剂：以磷、氮为主要活性组分，不含卤素，也不采用氧化锑为协效剂。
一般由酸源、碳源、气源三部分组成。
酸源一般指无机酸或加热至一定温度能生成无机酸的化合物，碳源主要是一些含碳量高的多羟基化合物，它是形成泡沫炭化层的基础，气源也称发泡源，一般为三聚氢胺、聚磷酸铵等。

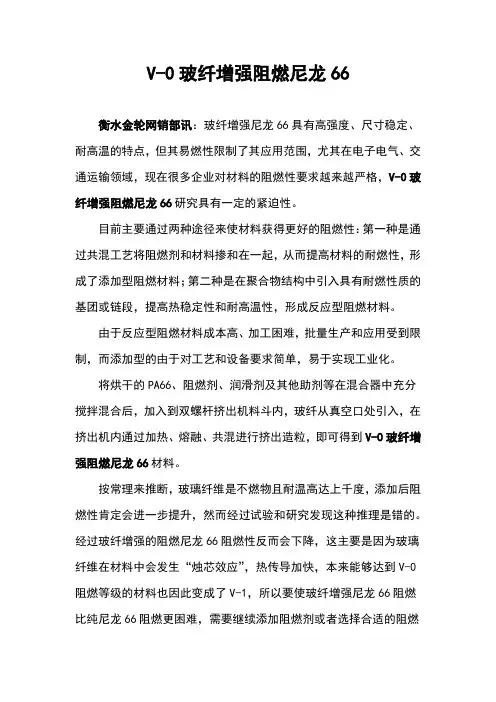

V-0玻纤增强阻燃尼龙66
V-0玻纤增强阻燃尼龙66衡水金轮网销部讯：玻纤增强尼龙66具有高强度、尺寸稳定、耐高温的特点，但其易燃性限制了其应用范围，尤其在电子电气、交通运输领域，现在很多企业对材料的阻燃性要求越来越严格，V-0玻纤增强阻燃尼龙66研究具有一定的紧迫性。
目前主要通过两种途径来使材料获得更好的阻燃性：第一种是通过共混工艺将阻燃剂和材料掺和在一起，从而提高材料的耐燃性，形成了添加型阻燃材料；第二种是在聚合物结构中引入具有耐燃性质的基团或链段，提高热稳定性和耐高温性，形成反应型阻燃材料。
由于反应型阻燃材料成本高、加工困难，批量生产和应用受到限制，而添加型的由于对工艺和设备要求简单，易于实现工业化。
将烘干的PA66、阻燃剂、润滑剂及其他助剂等在混合器中充分搅拌混合后，加入到双螺杆挤出机料斗内，玻纤从真空口处引入，在挤出机内通过加热、熔融、共混进行挤出造粒，即可得到V-0玻纤增强阻燃尼龙66材料。
按常理来推断，玻璃纤维是不燃物且耐温高达上千度，添加后阻燃性肯定会进一步提升，然而经过试验和研究发现这种推理是错的。
经过玻纤增强的阻燃尼龙66阻燃性反而会下降，这主要是因为玻璃纤维在材料中会发生“烛芯效应”，热传导加快，本来能够达到V-0阻燃等级的材料也因此变成了V-1，所以要使玻纤增强尼龙66阻燃比纯尼龙66阻燃更困难，需要继续添加阻燃剂或者选择合适的阻燃剂类型搭配使用，才能使材料重新达到V-0。
经过进一步对不同类型的阻燃剂进一步研究，发现了很多新发现。
适用于尼龙66的阻燃剂主要有有机卤化物、磷化物和氮化物，还有锑化物、硼化物等有机阻燃剂。
无机阻燃剂对材料力学性能影响较大，暂不做比较。
我们选择卤化物、磷化物和氮化物作为玻纤增强尼龙66的阻燃剂做实验，加入卤系阻燃剂可得到较高阻燃等级和较高氧指数；较少量的红磷可达到同样的阻燃效果；氮系阻燃剂阻燃效果不如前两者。
氮系阻燃剂能促使玻纤增强尼龙66滴落，纯尼龙66在滴落前就会熄灭，而经过玻纤增强的材料由于有玻璃纤维作为烛芯反而不会熄灭，而是带有火源滴落下来，扩大燃烧，所以在实际应用中氮系阻燃剂使用量较少。
尼龙阻燃
尼龙阻燃目前可用于尼龙（聚酰胺）的阻燃剂种类较多，溴系阻燃剂如十溴联苯醚、十溴联苯乙烷等，磷系阻燃剂如红磷、三聚氰胺、氰脲酸盐（MCA），固体阻燃剂如三氧化二锑、硼酸锌等，一些阻燃剂之间的协同效果。
从使用效果和用量来看，在尼龙阻燃体系中，含卤阻燃剂体系是使用最为广泛的。
含卤阻燃体系中在国外应用比较广泛的是聚溴化苯乙烯，它是二溴苯乙烯的均聚物，具有优异的热稳定性及与尼龙良好的混熔性，且在加工过程中具有良好的流动性，但其光稳定性差且成本较高，在国内并未普及使用；在国内应用比较广泛的是十溴联苯醚，因其溴含量较高、添加量少、阻燃效果好且成本较低，而成为国内众多企业优先选用的最为经济的一类阻燃剂，但是其燃烧时释放出有害气体及有毒物质DPO（即所谓的二恶英）等对人体有极大的伤害性。
近年来，因欧盟RoHS/WEEE指令的颁布，业内的专家学者正致力于寻找实用高效的环保的无卤素阻燃剂。
无卤阻燃体系应用较广的是红磷和三聚氰胺盐类。
但是红磷因其本身带色的缘故只能用于黑色制品，且一般只用于尼龙6中，应用范围极窄；此外应用较为普遍的是三聚氰胺盐类，主要是三聚氰胺脲酸盐和磷酸盐，但是其阻燃效果不佳，添加量大且不能达到较高的阻燃等级，也只能适用于阻燃要求不高的场合。
尼龙的阻燃途径主要有:（1) 在复合过程中加入阻燃添加剂; 即通过机械混合方法,将阻燃剂加入到聚酰胺中,使其获得阻燃性，其优点是使用方便,适用面广,但对聚合物的使用性能有较大影响。
可用于聚酰胺的主要添加型阻燃剂有双(六氯环戊二烯) 环辛烷、多磷酸铵、十溴二苯醚等。
使用添加型阻燃剂是目前尼龙阻燃的主要方法；(2) 在聚合物链上或表面上接枝或键合阻燃基团; 即阻燃剂是作为一种反应单体参加反应,并结合到聚酰胺的主链或侧链上去,使聚酰胺本身含有阻燃成分。
其特点是稳定性好,毒性小,对材料的使用性能影响小,阻燃性持久,是一种较为理想的方法。
但操作和加工工艺复杂,在实际应用中不及添加型阻燃方法普遍。
简述不同合成纤维的阻燃方法
简述不同合成纤维的阻燃方法合成纤维作为一种常用的材料，应用于各个领域，如纺织、建筑等。
然而，合成纤维本身容易被火引燃，进而引发火灾，造成不可估量的人员伤亡和财产损失。
为了解决这个问题，科学家们进行了大量努力，研究出了多种阻燃技术，使合成纤维增加了阻燃性，从而降低了火灾的发生。
一、聚酰胺纤维的阻燃方法聚酰胺纤维，通常称为尼龙纤维，是一种基础材料。
为了使尼龙纤维阻燃，一项研究中表明，经过特殊表面修饰的尼龙纤维表面，可以分步分解，这就意味着这种表面修饰可以使尼龙纤维具有更好的阻燃效果。
二、聚酯纤维的阻燃方法聚酯纤维的阻燃效果较差，一旦起火，在极短的时间内就会爆炸，释放出的热量和有毒气体会对环境造成严重危害。
因此，需要采取一些防火措施，提高聚酯纤维的阻燃性。
阻燃剂是一种有效的降低聚酯纤维易燃性的方法。
例如，氢氧化铝是一种较为常用的阻燃剂，可进一步偶联物改性，提高阻燃效果。
三、聚酰亚胺纤维的阻燃方法聚酰亚胺纤维是一种高性能的合成纤维材料，具有高温稳定性、高强度和高刚度等特点。
为了更好地阻燃聚酰亚胺纤维，可以采用如下措施：1.采用氮、氩和氢等惰性气体增加聚酰亚胺纤维的氧化稳定性。
2.采用难燃剂、铝磷酸盐等阻燃剂提高聚酰亚胺纤维的防火性能。
3.在聚酰亚胺纤维中添加纳米孔隙，这可以阻止物质进入纤维，减少火势蔓延的速度，起到防火的效果。
四、碳纤维的阻燃方法碳纤维通常在高温环境下使用，具有优异的力学性能和化学稳定性。
在阻燃碳纤维时，可以选择合适的阻燃剂，如硼酸盐和磷酸盐等。
此外，碳纤维还可以通过浸渍有机磷以提高阻燃性能。
综上所述，由于合成纤维的易燃性，采取阻燃措施具有重要的意义。
通过对不同合成纤维的阻燃机制及应用的不同阻燃剂的研究，可以有效提高合成纤维的防火性能，保护人们的生命和财产安全。
无卤阻燃尼龙材料
无卤阻燃尼龙材料随着社会的进步和环保意识的加强，对于无卤阻燃材料的需求逐渐增加。
尼龙材料作为一种重要的工程塑料，广泛应用于汽车、电子器件、家电等领域，因此研发无卤阻燃尼龙材料变得十分重要。
首先，改善尼龙材料的阻燃性能是无卤阻燃尼龙材料研发的重要方向。
目前常用的阻燃剂主要包括溴、氯、磷等元素。
然而，这些卤素阻燃剂在高温下会分解产生危险的有害物质，对环境和人体健康构成潜在风险。
因此，研发无卤阻燃尼龙材料的关键在于找到新的阻燃剂，能够在保持良好阻燃性能的同时不产生有害物质。
目前，磷氮共阻燃体系是一种被广泛研究的无卤阻燃材料的体系。
磷酸盐类阻燃剂在高温下能够产生磷氧化物和降解气体，对尼龙材料形成保护层，起到阻燃的作用。
此外，还可以通过调整磷酸盐类的结构、添加辅助阻燃剂等方式来提高其阻燃性能。
其次，减少或替代材料中的卤素元素也是无卤阻燃尼龙材料研发的重要方向。
目前尼龙材料中广泛使用的卤素元素主要是溴。
虽然溴在阻燃过程中能够有效抑制燃烧，但由于溴对环境和人体健康的潜在风险，已经受到了严格的限制。
因此，研发无卤阻燃材料需要减少或者找到有效的替代卤素元素。
其中，纳米材料被广泛应用于无卤阻燃材料的研究中。
纳米材料具有较大比表面积和尺寸效应，能够显著提高材料的阻燃性能。
例如，纳米氢氧化镁、纳米氧化铝等纳米材料能够在高温下分解产生氧化物和降解气体，起到阻燃的作用。
无卤阻燃尼龙材料的研发还面临一些挑战。
首先，无卤阻燃材料的阻燃机理和性能评价标准仍然不够清晰。
对于无卤阻燃材料的研究需要更加深入的了解其阻燃机理，建立完善的性能评价体系。
其次，无卤阻燃材料的成本较高，限制了其在工业应用中的推广。
因此，需要进一步降低无卤阻燃材料的成本，提高其经济性。
总之，无卤阻燃尼龙材料的研发是当前的热点之一、通过改善阻燃剂的性能和减少或替代卤素元素，可以开发出具备良好阻燃性能的无卤阻燃尼龙材料。
随着环保意识和对健康的关注不断提高，无卤阻燃尼龙材料有望在汽车、电子器件、家电等领域获得更广泛的应用。
阻燃尼龙材料的分类与应用
阻燃尼龙材料的分类与应用
尼龙学名聚酰胺（PA），是一种性能优良的工程塑料，具有优异的力学性能，突出的耐腐蚀、耐油性、耐热性、高模量等优点。
对其进行阻燃改性，可以显著提高其耐热性、模量尺寸稳定性及阻燃性，广泛应用于汽车、电子电气、电动工具等行业。
阻燃尼龙材料分为溴系阻燃尼龙和无卤阻燃尼龙两种。
溴系阻燃尼龙
溴系阻燃尼龙材料是通过添加溴系阻燃剂，提高材料阻燃性能。
聚赛龙高性能溴系阻燃
PA66FG430，具有以下优点：
1、高灼热丝起燃温度（GWIT）；
2、高相对漏电起痕指数 (CTI)；
3、良好的阻燃性；
4、良好的成型性能和外观；
5、低烟气量产生；
6、符合RoHS环保要求。
无卤阻燃尼龙
无卤阻燃尼龙，尼龙中应用较广的无卤阻燃剂是红磷和三聚氰胺盐类，无卤阻燃尼龙产品阻燃性能优异，阻燃级别达到UL94V0级，具有低析出、防滴落、CTI值高、电气性能好、冲击强度高、对环境友好高、耐热等优点，适合做电气接插件。
聚赛龙阻燃尼龙材料的应用：。
尼龙的阻燃性研究进展
50尼龙即聚酰胺（PA），是一种高分子化合物，其主碳链上具有酰胺基团（—NHCO—），是非常重要的一类树脂材料，其使用范围广位列五大常用的工程塑料（尼龙、聚碳酸酯、聚甲醛、聚对苯二甲酸丁二醇酯、聚对苯二甲酸乙二醇酯、聚苯醚）之首。
按照链节中含碳原子数量划分，可分为PA6、PA11、PA12、PA46、PA66、PA610、PA612、PA1010等不同种类的尼龙。
其中 PA6、PA66 应用最广泛，产量最大。
尼龙的拉伸性和延展性都很好，且其熔点高，耐潮湿性好，耐磨性好，流动性好。
在严苛使用环境（高电压、磨损大、高温、潮湿）中，阻燃性能是尼龙的重要性能。
阻燃性是指物质或材料处理后具有的明显推迟火焰蔓延的性质。
尼龙阻燃性一般是UL94V-1或V-2级，而通过添加阻燃剂，阻燃性便可进一步达到V-0级（UL94燃烧法是应用最广泛的塑料材料可燃性能标准，阻燃等级由HB，V-2，V-1向V-0逐级递增）。
目前，阻燃尼龙的使用量已经占普通尼龙使用量的30%，且其使用量占比还将进一步上升。
本文根据近年来国内外阻燃尼龙的研究现状，提出了尼龙阻燃改性的发展趋势。
1 尼龙的阻燃1.1 阻燃的机理与途径1.1.1 阻燃的机理聚合物的燃烧一般在两个不同的相（气相和凝聚相）内同时进行，相应的阻燃反应机理即分为气相阻燃机理和凝聚相阻燃机理。
一种有效的阻燃方法是提高尼龙燃烧时碳化物的含量，这有利于阻止尼龙在凝聚相区的燃烧。
另一种有效的阻燃途径是通过阻燃剂与尼龙发生反应，改变其热分解的方式 ，减少可燃气体的产生，从而在气相区中阻止其燃烧。
在实际应用中常使用这两种方法来进行阻燃。
1.1.2 阻燃的途径（1）添加型阻燃剂通过往尼龙中添加阻燃剂，获得良好的阻燃性能。
其优点是使用方便，应用范围广泛，但缺点是对尼龙的其他性能有较大影响。
其典型代表有十溴二苯醚、双（六氯环戊二烯）环辛烷、多磷酸铵等 [1]。
（2）反应型阻燃剂将阻燃剂作为反应物加入化学反应的体系中，从而使其与尼龙的主链或侧链相接，成为尼龙本身含有的阻燃成分。
阻燃尼龙材料的应用
阻燃尼龙材料的应用
尼龙是一种性能优良的工程塑料，具有优异的力学性能，突出的耐腐蚀、耐油性、耐热性、高模量等优点。
对其进行阻燃改性，可以显著提高其耐热性、模量尺寸稳定性及阻燃性，广泛应用于汽车、电子电气、电动工具等行业。
电气工程：低压开关及外壳、串联连接端子、配电系统、电缆管道和紧固件、触点与电力开关、线圈、断路器等。
电子产品：插头、EDP设备及通信设备的电气与机械组件、电容器外壳、芯片载体等。
家用电器：洗衣机、洗碗机、咖啡机、电水壶、电吹风、暖风机等电器部件如开关、电磁阀、插头、插座、支架等。
光伏产品：太阳能光伏电池组件如接线盒、插头等。
汽车部件：点火系统部件、电动汽车电池组件等。
聚赛龙阻燃尼龙应用一览表：。
三聚氰胺氰尿酸盐阻燃尼龙6的机理研究
C IN L T IC IN U TR
第3 9 卷 01 1 10 年 月
矛 资 流 谷乙 净 簇` 尸味 公 多
,
只
肾牛 程
三 聚 氰胺 氰 尿 酸盐 阻燃 尼 龙 6 的 机 理研 究
汤洪 梅
( 贵州 民 族学院
,
5 ) 贵州 贵阳 5 0 2
摘要
:
将 蒙脱 土 (
,
M M) T 6
Ab
u s
NG H
a
g m i
,
一
e
e t e s m R a
,
r a d n
C hi n
n e e
a
t PA6
G i h
u
o u
U i
o a
n
v e
s r
it y
o f
r
N
t io
n
l it a
o n
ie s
tm
Gu i y a n g 55X ) 25 (
)
o
一
s
r t a
e
一
e
t
:
Fl m
t
a
t:
M CA
;
A P
6
;
M e e ha
ism
尼 龙 6 ( P A) 6
是 一 种 性 能优 异 的 工 程 塑 料
电气
、
。
其 自
广 泛应 用 于 电 子
、
仪 表 等行 业
% )
,
。
但是
,
P A6
其后 的阻 燃性 能 研究 发 现 M M T 的加人 没 有 使材 料 的阻 燃性 能提 高 M M T 与 M C A 存 在着 阻 燃
尼龙阻燃剂的基础介绍
2种常见尼龙阻燃剂的基础介绍尼龙可以被卤/锑或其它阻燃协同体系阻燃，也可以用红磷或三聚氰胺类的无卤阻燃体系来阻燃。
从量的角度来说，卤/锑协同体系仍然是使用最广泛的尼龙阻燃体系。
在欧洲和亚洲的一些地区，人们正在致力于寻找卤素阻燃剂的替代品。
但通常说来这些替代体系一般都存在热稳定性低或吸潮等问题。
对于红磷来说，还有储存的问题，因其本身为易燃品。
{TodayHot}以下是尼龙中所使用的主要几种阻燃剂以及它们各自的优缺点。
（1）含卤阻燃体系：其中最重要的也是在国外应用最广的一种就是溴化苯乙烯聚合物，它具有极其优越的热稳定性，并且由于它与尼龙是熔融可混的，因而在加工过程中具有很好的流动性。
此外，用它制备的阻燃尼龙还具有优越的电性能和较好的物理机械性能。
这种阻燃剂的局限性在于光稳定性较差且与尼龙尚不能完全相容。
另外其成本与目前国内应用较广的十溴联苯醚相比较高。
另外一种在尼龙中应用了许多年的阻燃剂就是敌可燃，它是一种含氯的阻燃剂，具有较高的阻燃效率和电性能，但其在热稳定性方面的局限性使之仅适用于加工温度较低的尼龙阻燃体系。
目前在国内应用最广的阻燃剂就是十溴联笨醚，由于其较高的溴含量而对尼龙具有较高的阻燃效率，是最经济的一种阻燃剂。
但由于它是一种填料型阻燃剂，因而对加工流动性及产品的物理机械性能有很大的负面影响。
此外，其热稳定性和光稳定性也教差。
近几年来，人们开发的在尼龙阻燃方面使用的一种新阻燃剂为十溴二苯氧基乙烷，它与十溴联苯醚具有相同的溴含量和同样高的阻燃效率，且与溴化苯乙烯聚合物一样无DPO（即所谓的二噁因）的问题。
此外，它还具有较好的热稳定性和光稳定性。
其局限性在于它与十溴联苯醚一样同属填料型阻燃剂，与聚合物相容性较差，因而加工流动性和制品的物理机械性能较差。
此外与十溴联苯醚相比成本上升较高。
2）无卤阻燃体系：尼龙中应用较广的无卤阻燃剂是红磷和三聚氰胺盐类。
红磷具有很高的阻燃效率并能改善制品的抗电弧性，但其储存及颜色方面的局限性大大限制了其在尼龙中的应用，一般只应用于尼龙6中。
阻燃尼龙的原理
阻燃尼龙的原理阻燃尼龙的原理涉及到两个方面：阻燃机理和尼龙材料的特性。
一、阻燃机理：阻燃是指在材料燃烧的过程中，通过引入抑制剂或添加剂来降低火焰的温度、火焰的推进速度或者火焰的氧化剂供应，从而达到抑制火势蔓延、减小燃烧产物的目的。
阻燃尼龙具有以下几个机理：1.物理机械隔离：在阻燃尼龙中添加随烟涂层或胀缩剂等添加剂，这些添加剂可以在材料燃烧时产生分解产物，从而形成物理障碍，阻止氧气和燃烧产物的扩散，减缓火势的蔓延。
2.化学抑制：阻燃尼龙中的添加剂可以通过与火焰中的自由基或活性物质进行反应，形成惰性气体或芳香类化合物，从而抑制燃烧链反应的进行。
例如，添加的阻燃剂可以降低可燃材料表面的燃烧温度，使得尼龙表面不易燃烧。
3.气相抑制：阻燃尼龙中的添加剂可以抑制燃烧物质的气相反应，减少自由基和活性物质的形成，降低火焰的燃烧温度和火焰的推进速率。
这种机制主要通过助燃物发生阻滞，使之无法继续作为推进燃料。
二、尼龙材料特性：尼龙是一种聚合物材料，具有以下特性：1. 高强度：尼龙具有较高的强度和刚性，是一种相对坚硬的材料。
因此，在燃烧过程中，其物理结构能够提供一定的隔热和屏障效果，阻止火势的快速蔓延。
2. 熔点较高：尼龙的熔点较高，在燃烧过程中，尼龙材料会经历熔化与燃烧两个阶段。
熔化时通过吸收燃烧过程中释放的热量，形成保护层，减缓燃烧的速度。
3. 难以分解：尼龙在燃烧时，分子链结构相对稳定，难以被燃烧温度迅速裂解。
这个特性使得尼龙材料在燃烧时，燃烧过程相对较为缓慢。
结合以上阻燃机理和尼龙材料的特性，阻燃尼龙通过添加抑制剂和改变分子链结构，使尼龙材料在燃烧过程中发生一系列物理和化学反应，从而减缓火势的蔓延、降低燃烧温度，保护基体材料。
阻燃尼龙的应用范围较广，例如防火材料、电线电缆绝缘材料、汽车零部件等。
阻燃尼龙pa材料在各领域的应用
阻燃尼龙pa材料在各领域的应用下载温馨提示：该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by the editor. I hope that after you download them, they can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, our shop provides you with various types of practical materials, suchas educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!阻燃尼龙PA材料在各领域的应用越来越广泛，得益于其优异的阻燃性能和机械性能。
尼龙料中 阻燃剂分散不行的原因
尼龙料中阻燃剂分散不行的原因尼龙料中阻燃剂分散不好的原因阻燃剂是一种添加剂，它能够减少或阻止材料在火焰作用下的燃烧。
然而，在尼龙料中添加阻燃剂时，有时候会出现分散不好的情况，这可能由以下原因引起：1. 阻燃剂不兼容：有些阻燃剂与尼龙料不相容，导致两者无法良好地混合。
这可能是由于化学成分不匹配，或者由于不同的物理属性造成的。
当阻燃剂无法充分分散在尼龙料中时，其阻燃效果会受到影响，并降低材料的整体性能。
2. 尺寸和形状不一致：阻燃剂的尺寸和形状可能不一致，这会导致在尼龙料中出现聚集现象。
当阻燃剂聚集在一起时，会出现分散不均匀的情况。
这种不均匀的分散可能会导致燃烧过程中的局部热量集中，使阻燃剂无法发挥其预期效果。
3. 加工条件不当：在尼龙料中添加阻燃剂时，加工条件可能不当，例如温度过高或过低，料筒转速过快或过慢等。
这些因素都会影响阻燃剂的分散性能。
如果温度过高，则阻燃剂可能分解，影响其分散性能；如果温度过低，则阻燃剂可能无法充分熔化和分散。
为了解决尼龙料中阻燃剂分散不好的问题，可以采取以下措施：1. 选择合适的阻燃剂：选择与尼龙料相容的阻燃剂，可以提高其分散性能。
同时，对于阻燃剂的尺寸和形状要求也需要考虑，确保其能够均匀分散在尼龙料中。
2. 优化加工条件：通过调整加工温度、转速等参数，确保阻燃剂能够在尼龙料中充分熔化和分散。
优化加工条件可以提高阻燃剂的分散性能，从而提高尼龙料的阻燃效果。
总结起来，尼龙料中阻燃剂分散不好的原因主要有阻燃剂与尼龙料不相容、尺寸和形状不一致以及加工条件不当。
通过选择合适的阻燃剂和优化加工条件，可以改善阻燃剂在尼龙料中的分散性能，提高材料的整体性能和阻燃效果。
尼龙阻燃
尼龙阻燃目前可用于尼龙（聚酰胺）的阻燃剂种类较多，溴系阻燃剂如十溴联苯醚、十溴联苯乙烷等，磷系阻燃剂如红磷、三聚氰胺、氰脲酸盐（MCA），固体阻燃剂如三氧化二锑、硼酸锌等，一些阻燃剂之间的协同效果。
从使用效果和用量来看，在尼龙阻燃体系中，含卤阻燃剂体系是使用最为广泛的。
含卤阻燃体系中在国外应用比较广泛的是聚溴化苯乙烯，它是二溴苯乙烯的均聚物，具有优异的热稳定性及与尼龙良好的混熔性，且在加工过程中具有良好的流动性，但其光稳定性差且成本较高，在国内并未普及使用；在国内应用比较广泛的是十溴联苯醚，因其溴含量较高、添加量少、阻燃效果好且成本较低，而成为国内众多企业优先选用的最为经济的一类阻燃剂，但是其燃烧时释放出有害气体及有毒物质DPO（即所谓的二恶英）等对人体有极大的伤害性。
近年来，因欧盟RoHS/WEEE指令的颁布，业内的专家学者正致力于寻找实用高效的环保的无卤素阻燃剂。
无卤阻燃体系应用较广的是红磷和三聚氰胺盐类。
但是红磷因其本身带色的缘故只能用于黑色制品，且一般只用于尼龙6中，应用范围极窄；此外应用较为普遍的是三聚氰胺盐类，主要是三聚氰胺脲酸盐和磷酸盐，但是其阻燃效果不佳，添加量大且不能达到较高的阻燃等级，也只能适用于阻燃要求不高的场合。
尼龙的阻燃途径主要有:（1) 在复合过程中加入阻燃添加剂; 即通过机械混合方法,将阻燃剂加入到聚酰胺中,使其获得阻燃性，其优点是使用方便,适用面广,但对聚合物的使用性能有较大影响。
可用于聚酰胺的主要添加型阻燃剂有双(六氯环戊二烯) 环辛烷、多磷酸铵、十溴二苯醚等。
使用添加型阻燃剂是目前尼龙阻燃的主要方法；(2) 在聚合物链上或表面上接枝或键合阻燃基团; 即阻燃剂是作为一种反应单体参加反应,并结合到聚酰胺的主链或侧链上去,使聚酰胺本身含有阻燃成分。
其特点是稳定性好,毒性小,对材料的使用性能影响小,阻燃性持久,是一种较为理想的方法。
但操作和加工工艺复杂,在实际应用中不及添加型阻燃方法普遍。
尼龙阻燃
一般而言，除了实验室新研发出来的各种阻燃剂外，尼龙的阻燃主要以市场上已有阻燃剂+已有协效剂来实现其阻燃改性
由于尼龙的分解温度大于300℃，因此目前市场上适合尼龙的阻燃剂主要有二乙基次膦酸铝（AlPi）、聚磷酸三聚氰胺（MPP）、聚磷酸铵（APP）、红磷（RP）等。
前述三种是用得比较多的阻燃剂。
阻燃非玻纤增强尼龙具体的阻燃配方为：
（1）13——15%二乙基次膦酸铝即可达到UL94 V-0级别，而且几乎不恶化力学性能，是所有阻燃剂中阻燃效率最高的。
（2）23——25%的聚磷酸三聚氰胺即可达到UL94 V-0级别，但力学性能不及配方1
（3）20%左右聚磷酸铵即可达到UL94 V-0级别，但此种阻燃剂迁移性不好，力学性能恶化也比较严重。
（4）10%红磷即可达到UL94 V-0级别，但会影响制品的外观，加深颜色，且不太安全。
使用三聚氰胺氰尿酸盐（MCA）微胶囊化包覆后可提高其安全性。
当然各种阻燃剂可以复配使用，而且在使用过程中可以加入协效剂，如硼酸锌、蒙脱土等。
小木虫
磷系阻燃剂一般如果用红磷的话效果很好，但是有个缺点就是在挤出和注塑的时候会有一股难闻的气温，并且在注塑和挤出的时候容易起火花，如果是用磷系有机的话，一般用跟氮系互配会好点，只是对于用量上也会很多
如若只用MCA价格上比较便宜阻燃效果也是可以的，但是这种阻燃的等级只能达到V2,而再添加十溴二苯乙烷三氧化二锑之后阻燃的等级会达到V0。
楼主可以根据所要达到的阻燃等级来选择适当的阻燃配方
阻燃尼龙: 常用的就是溴锑体系，如十溴二苯乙烷（RDT-3）12份，三氧化二锑4份，加纤30%达到V0,而且像溴化聚苯乙烯BPS 621 或者是聚溴化聚苯乙烯BPS 3010也可以。
尼龙阻燃等级
尼龙阻燃等级尼龙是目前应用广泛的一种合成材料，它具有优良的物理、化学性能，同时还具有阻燃特性。
在实际应用中，为确保尼龙在发生火灾时不会加剧火势，需要选用不同的阻燃等级。
尼龙阻燃等级分为多种，常见的有 UL94V-0、UL94V-1、UL94V-2、UL 94HB 等。
UL94V-0 级阻燃材料是防止燃烧的最高等级，它的测试方法是将样品悬垂在固定位置，使用一支 Bunsen 火柴点燃甲醇，使其以流动状态接触样品下端。
在点燃之后，火源被移除，不再存在燃烧现象；如果样品不着火，或者燃烧在 10s 内被熄灭，且没有熔滴和点燃剩余物，则可以得到 UL94V-0 级阻燃材料认证。
相比较于 UL94V-1 和UL94V-2 级别的阻燃材料，UL94V-0 级升级基本材料与添加阻燃剂的使用程度更高，能够在更苛刻的应用环境中提供更好的性能保障。
UL94V-1 级阻燃材料的防燃性能次于 UL94V-0，但也具有非常好的应用性能。
在 UL94V-1 级认证测试中，样品被点燃后，整个过程不能超过 30s，且燃烧区域不能超过125 mm。
此外，测试完毕后应该没有燃烧剩余物，如果材料通过了这些认证，就可以获得 UL94V-1 级阻燃材料的认证。
UL94V-2 级阻燃材料相比较 UL94V-0 和 UL94V-1 稍次，但其防火指数也是非常优秀的。
在 UL94V-2 级别认证测试中，如果样品点燃后的燃烧时间不能超过 30s，且燃烧区域不大于 250mm，则材料可以被认定为 UL94V-2 级阻燃材料。
此外，还有一个常见的阻燃等级是 UL 94HB，它是指在测试中，在氧气浓度为 21% 时，样品灰色区域不能超过75mm。
考虑到产生的火源变量，如果使用 UL94V 等级认证测试难以通过，我们也可以创建 UL 94HB 等级去验证材料的阻燃性能。
总的来说，在工程应用中尼龙材料的不同阻燃等级被用于适应不同等级的应用需求。
高阻燃等级的材料能够获得更好的防火性能，但它的价格也可能更高；低阻燃等级的材料则可以降低成本。
尼龙阻燃剂原理的研究
众所周知，尼龙是通用工程塑料中品种最多、用途最广、性能优良的基础树脂。
聚合物材料的使用给人们带来舒适和便利的同时，也带来了巨大的火灾隐患，因为许多聚合物属于易燃。
可燃烧，在燃烧过程中放热量大，传播速度快，同时也产生浓烟和有毒和腐蚀性气体，对人类的生命财产安全带来巨大威胁。
中国近年来的火灾带来巨大的经济损失。
引起火灾的一个重要原因是可燃聚合物材料使用量在工业中的快速增长，因此对聚合物材料的阻燃处理对预防火灾具有十分重要的意义。
PA66属于自熄型聚合物。
但是在电子电器以及建筑领域的广泛使用，对P的阻燃性能的要求很高。
采用玻纤增强的PA66材料在燃烧时容易出现烛芯效应，使材料更容易燃烧。
烛芯效应顾名思义就是像蜡烛燃烧时需要烛芯才能燃烧一样。
蜡烛被点燃时，由于烛芯的存在，产生导流作用，被融化的液体顺着烛芯流向温度高的方向，而烛芯的顶端靠近火焰，温度最高，使液体进而气化燃烧，燃烧发出的热量又促使液体继续向上输送气化燃烧，形成循环。
首先无论是可燃的固体还是液体，燃烧需要三个必不可少的条件:可燃物，氧气，温度。
只有这三个条件符合材料可能燃烧，在这里，又分为不燃：燃料不足或温度不够；闪燃：一定温度，充足燃料，有引火源；自燃：高温，充足燃料。
了解可燃物，需要从材料的分解来分析，可燃烧的材料除了本身是单分子，其它都和聚合物类似。
在高温下，高分子量的聚合物会断裂分解产生低分子量的碎片，低分子量碎片再与氧气作用，参与燃烧。
之所以玻纤的作用对燃烧有促进作用，是因为聚合物表面受热熔融分解。
玻纤类似一个导管，将聚合物熔融分解的液体沿着玻纤向火源或温度高场移动，在玻纤顶端，熔融部分进而在分解成燃烧所需要的可燃物后，在一定温度下达到燃烧的目的，一旦燃烧后，玻纤的吸管效应就更明显。
燃烧提供热量，热量导致聚合物分解产生燃料，从而构成循环。
如果没有烛芯类的条件，聚合物在整个面上要燃烧是十分困难的。
只有适当的阻燃助剂，才能使PA达到阻燃效果，才可以有效地实现其阻燃化。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
阻燃尼龙起作用的5种方式
驰通金轮网销部讯：在日常生活中，我们会常常见到尼龙两个字，比如我们的衣服面料大部分都是含有尼龙成分的，这些尼龙成分就是纺丝级的尼龙，在解放初期为替代棉花立下了汗马功劳。
今天驰通金轮并不是说的衣物上的尼龙材料，而是主要用于工业生产的阻燃尼龙颗粒。
尼龙作为一种重要的工程塑料，具有耐磨耐油自润滑等优点，但其自身具备一定的可燃性，因此在一定程度上限制了它的使用，尤其是电子电气、汽车等行业对阻燃性能的要求较高，也正是这方面的需求，阻燃尼龙的发展阔步向前。
尼龙本身是据欧一定程度阻燃型的，属于最低级阻燃，但这往往满足不了大家的需求，阻燃尼龙是在尼龙原料中添加阻燃剂完成的，其中真正起作用的就是阻燃剂。
阻燃剂是一种能够提高易燃或可燃材料难燃性、自熄性或消烟性的助剂，是重要的精细化工产品和合成材料的主要助剂之一。
近年来，随着防火安全标准的日益严格，全球阻燃剂用量一直呈上升趋势。
所谓"阻燃"，并不是指材料不燃烧，而是使材料在火焰中能降低其可燃性，减缓火焰蔓延速度，不形成大面积燃烧，而离开火焰后，能很快自熄，没有续燃和阴燃现象发生。
阻燃剂主要通过吸热作用、覆盖作用、抑制链反应、气体稀释作用等发挥阻燃效果。
驰通金轮总结阻燃尼龙起作用有5种方式，这也是阻燃尼龙的反应机理：
1、吸热作用
在高温条件下，在高温条件下，阻燃剂能够强烈地吸收燃烧过程中放出的热量，降低可燃物的表面温度，减少辐射到燃烧表面和作用于自由基的热量，可燃性气体的生成被有效抑制，燃烧的蔓延被阻止。
2、覆盖作用
在高温下，阻燃剂能形成泡沫状或玻璃状覆盖层，可以隔热、隔氧，并阻止可燃气体向外逸出，从而达到阻燃目的。
3、抑制链反应
阻燃剂可在气相燃烧区中捕捉燃烧反应中的自由基，抑制火焰的传播，使火焰的密度下降，最终使燃烧反应终止。
4、气体稀释作用
阻燃剂受热分解释放出不燃性气体，如二氧化碳、二氧化硫、氮气等，使材料裂解生成的可燃性气体被稀释到燃烧极限一下，或使火焰中心处部分区域的氧气不足，抑制燃烧的继续。
例如含卤阻燃剂在受热和燃烧过程中生成不燃性气体齒化氢，稀释周围的空气，能够起到阻燃作用。
5、凝聚相阻燃
在凝聚相反应区，阻燃剂可改变材料的热裂解过程，促使材料发生脱水、缩合、环化、交联等反应，直至炭化，使炭化残渣增加，可燃性气体减少，起到阻燃作用。
目前，驰通金轮注意到，对于尼龙材料的阻燃改性通常分为含卤阻燃改性和无卤阻燃改性，而尼龙阻燃性能的关键指标可以通过极限
氧指数(LOI )法、UL94燃烧法，灼热丝法等进行评估。
根据目前市场的应用需求，阻燃尼龙材料的极限氧指数指标需要达到28%以上;根据美国UL94标准，阻燃尼龙材料通常要求达到V-0级才能有更广泛的用途;根据阻燃类电子电器IEC60335的标准要求，要求的阻燃尼龙材料灼热丝燃烧指数(GWFI)达到960℃，灼热丝发火温度(GWIT)达到775℃;根据电子电工标准要求，高端阻燃尼龙材料的相对漏电起痕指数(CTI)达到500 V以上。
驰通金轮，免烘干才是王道。
