潜水泵基础知识讲义
水泵基础必学知识点
水泵基础必学知识点
1. 水泵的工作原理：水泵通过旋转叶轮产生离心力，将液体引入泵体，并通过压力差将液体推出泵体，实现液体的输送。
2. 水泵的分类：常见的水泵有离心泵、柱塞泵、螺杆泵、自吸泵等。
根据用途和工作原理的不同，水泵还可分为给水泵、排水泵、清洁水泵、污水泵等。
3. 水泵的选型：在选择水泵时需要考虑液体的性质、流量需求、扬程
要求等因素。
根据这些需求来确定合适的水泵类型和规格。
4. 水泵的性能参数：常见的水泵性能参数有流量、扬程、功率、效率等。
这些参数反映了水泵的工作能力和效果。
5. 水泵的安装与维护：水泵的安装要求水平稳固，进出口管道连接牢固，且有足够的密封。
在使用过程中需要定期检查维护，如清理进出口、更换密封件、检修电机等。
6. 水泵的故障排除：水泵可能出现各种故障，如启动困难、流量减小、压力下降等。
故障排除需要根据具体情况进行检查，在检查时需要注
意安全措施。
7. 水泵的节能措施：水泵的运行主要消耗电能，因此节能对于降低运
行成本和保护环境都非常重要。
可以采取的节能措施包括选择高效水泵、优化系统设计、合理调整运行参数等。
8. 水泵的应用领域：水泵广泛应用于工农业生产和生活领域，例如给水、供暖、农田灌溉、污水处理、工业生产等。
不同应用领域需要不
同类型的水泵。
这些是水泵基础必学的知识点，希望对你有所帮助！。

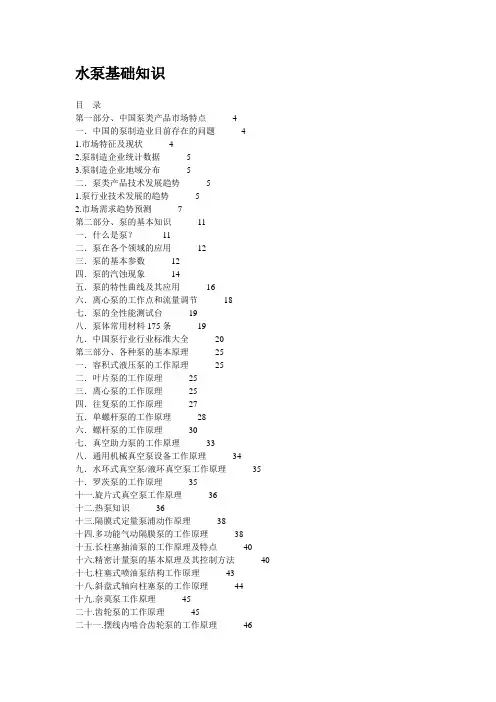

~水泵基础知识(非常全面)
水泵基础知识目录第一部分、中国泵类产品市场特点 4一．中国的泵制造业目前存在的问题 41.市场特征及现状 42.泵制造企业统计数据 53.泵制造企业地域分布 5二．泵类产品技术发展趋势 51.泵行业技术发展的趋势 52.市场需求趋势预测7第二部分、泵的基本知识11一．什么是泵？11二．泵在各个领域的应用12三．泵的基本参数12四．泵的汽蚀现象14五．泵的特性曲线及其应用16六．离心泵的工作点和流量调节18七．泵的全性能测试台19八．泵体常用材料175条19九．中国泵行业行业标准大全20第三部分、各种泵的基本原理25一．容积式液压泵的工作原理25二．叶片泵的工作原理25三．离心泵的工作原理25四．往复泵的工作原理27五．单螺杆泵的工作原理28六．螺杆泵的工作原理30七．真空助力泵的工作原理33八．通用机械真空泵设备工作原理34九．水环式真空泵/液环真空泵工作原理35 十．罗茨泵的工作原理35十一.旋片式真空泵工作原理36十二.热泵知识36十三.隔膜式定量泵浦动作原理38十四.多功能气动隔膜泵的工作原理38十五.长柱塞抽油泵的工作原理及特点40十六.精密计量泵的基本原理及其控制方法40 十七.柱塞式喷油泵结构工作原理43十八.斜盘式轴向柱塞泵的工作原理44十九.奈莫泵工作原理45二十.齿轮泵的工作原理45二十一.摆线内啮合齿轮泵的工作原理46二十二.LCD背光驱动电荷泵的原理47二十三.脉冲栓流气力输送泵的工作原理48第四部分、泵的选型方法48一.泵选型一般程序及需要考虑的几方面因素48二.泵的选型步骤、方法及选型要求50三.如何选择水泵型号和规格？51四.空调循环水泵的选择51五.潜水电泵的选型常识53六.排水泵的选择和要求54七.如何在复杂化学介质中选用化工流程泵55八.重载荷化工流程泵选用说明57九.螺杆泵应用特点与合理的选用方法58十.旋转柱塞泵的选择59十一.离心泵的类型和选用59十二.如何恰当选择计量泵60十三.双螺杆泵的选型技巧65十四.三螺杆泵的选型技巧67十五.建筑给排水中消防泵的选择68十六.选择生活给水泵的一般要求69十七.小型水泵的选择与使用方法69第五部分、安装、维护及其他71一.水泵隔振安装技术规程要求71二.齿轮泵代替柱塞泵功能技术情况分析71三.工程机械液压柱塞泵的使用与维修（直轴斜盘式柱塞泵）73四.活塞式隔膜泵使用操作方法76五.机械密封的密封失效原因分析77六．离心泵的调节方式与能耗分析79七.离心泵的联用81八.单螺杆泵特性试验82九.潜水排污泵的维护与保养85十.影响泵用机械密封外部条件的研究86十一.正确选择机械密封是防止液泵泄漏关键90十二.消防水泵接合器设计中的几个问题96十三.转子的静平衡和动平衡97第一部分、中国泵类产品市场特点一．中国的泵制造业目前存在的问题1.市场特征及现状l 国有企业状况堪忧，前途黯淡由于生产体制不适合生产力的发展，泵行业中国有企业大多数都不太景气，很多都已经停产、转让，濒临破产的边缘l 民营企业纷纷崛起，扮演愈来愈重要的角色由于民营的体制与国有体制相比，较适合生产力的发展，近几年来民营企业发展异常快速，民营企业的数量已远远大于国有企业的数量，民营企业的产值也远大于国有企业，泵企业中年产值最大的企业已经是民营企业。
《泵的基础知识讲座》PPT课件
a
30
二、石油化工行业常用泵介绍
2 便拆式管道泵 （6）泵的维护保养
1）每运转500小时，应松开密封座上螺塞，用注射器
抽出腔内残留机油；向密封腔内加注合格的20号机械
油至腔内一半容积（加机油量合适的检查方法：运行
油泵，机油不向外冒出即可）；螺塞拧紧以防泄漏现
象发生。
2）发现电机机械噪音加大和轴承处温升异常时，应
介质吸入，腔体变小时，对
空腔内介质产生挤压,在排出
区将介质压出。周而复始，
完成介质的输送过程。
a
56
二、石油化工行业常用泵介绍
4滑片泵 （4） 滑片泵（容积泵）特点
它的主要特点是,良好的抽真空性能和气液混输性能， 结构较紧凑，具有自吸功能，流量较均匀，运转平稳， 脉动和噪声小，效率比较高，但不适于长时间持续工 作。
速降低，大部分动能变为压力能，然 后排出； 叶轮不停回转，吸排就连续地进行。
a
29
二、石油化工行业常用泵介绍
2 便拆式管道泵 （5）泵的使用要求和注意事项
①驱动机的转向应与泵的转向相同； ②各固定连接部位应无松动，各润滑部位加注润 滑剂的规格和数量应符合设备技术文件的规定； ③有预润滑要求的部位应按规定进行预润滑； ④禁止无液体运行，禁止在过低的流量下运行； ⑤按推荐的周期进行检查，建立运行记录。
a
3 泵的分类与结构形式
3.4根据泵的结构形式按吸入方式分为
单吸泵
双吸泵
a
12
一、泵的基础知识
3 泵的分类与结构形式
3.5根据泵的结构形式按级数分为
单级泵
多级泵
a
13
一、泵的基础知识
3 泵的分类与结构形式
关于潜水泵介绍的一个PPT解析
--浅讲潜水泵的特点及应用
写在前面的话：
• 水泵作为输送液体的机械，在国民生产中，尤其是水利工程中扮演着 重要角色。作为给排水专业的大学生，我们更应该对水泵有一个清晰 的认识和了解，这也为今后我们走上工作岗位打下坚实的理论基础， 能更快的上手工作。本次PPT演讲也本着这个目的，使大家除了对使 用较为广泛的离心泵有比较深刻的了解之外，也对其他泵（比如潜水 泵）有一个基本的认识。本次演讲主要讲解潜水泵的性质，原理和特 点，最后上升到给排水工程应用层面，让大家把理论和实际工程结合 起来认识潜水泵，建立起具体的概念。且介绍中特意淡化了潜水泵结 构和选型介绍，因为水泵结构复杂，选型更是需要一定经验积累，故 本次演讲还是以让大家了解和认识为主。由于时间仓促，且作者水平 有限，本次PPT演讲难免存在问题，希望老师和同学不吝赐教！
返回
五、潜水泵在给排水工程中的应用
• 由于人们对经济、环保、建设周期要求的提高和加快，对基建投资和运行管理的考虑， 再加上科学技术的发展和生产工艺的提高，潜水泵所需的特殊材料和关键工艺基本得 到解决，因此，潜水泵的应用越来越普遍。在国外，像美国、德国、瑞典、日本等发 达国家，它们的潜水泵开发、生产、应用已取得了成功的经验，且具有相当的规模， 在许多场合大有取代其它泵种的可能。我国大型潜水泵的开发、生产、应用是近十年 来的事，由最先的设备引进、尝试性使用，到今天初具规模的开发、生产和推广应用， 尤其在给排水工程中的应用得到了长足的发展。
返回
三、潜水泵的分类
（1）潜水供水泵
常见的型号有 QG（W）、 QXG。QG （W）系列潜 水供水泵流量 范围为
200~12000m3 /h，扬程范围 9~60m，功率 范围 11~1600KW。
水泵培训讲义
二、水泵的主要参数：
5、功率 水泵的功率通常是指输入功率，即原 动机传支泵轴上的功率，故又称为轴功率， 用P表示； 泵的有效功率又称输出功率，用Pe表 示。它是单位时间内从泵中输送出去的液 体在泵中获得的有效能量。
二、水泵的主要参数：
5、功率 扬程和质量流量及重力加速度的乘积，就是 单位时间内从泵中输出的液体所获得的有效 能量——即泵的有效功率： Pe=ρgQH=γQH ρ——泵输送液体的密度（kg/m3）； γ——泵输送液体的重度（N/m3）； Q——泵的流量（m3/s）； H——泵的扬程（m）； g——重力加速度(m/s2)。
二、水泵的主要参数：
3、转速n 转速是泵轴单位时间的转数，用符号 n表示，单位是r/min。
二、水泵的主要参数：
4、汽蚀余量NPSH（必需汽蚀余量Δh ） 汽蚀余量又叫净正吸头，是表示汽蚀 性能的主要参数。 水泵在工作时液体在叶轮的进口处因 一定真空压力下会产生汽体，汽化的气泡 在液体质点的撞击运动下，对叶轮等金属 表面产生剥蚀，从而破坏叶轮等金属，此 时真空压力叫汽化压力，汽蚀余量是指在 泵吸入口处单位重量液体所具有的超过汽 化压力的富余能量。单位用米标注。
九：水泵维修检查
2．叶轮检修
（1）、叶轮密封环(口环)磨损：解体大修时常 常发现叶轮口环处有不同程度的磨损，如果磨 损的程度在允许范围内，则可以在车床上用专 用胎具胀住叶轮的内孔，再对磨损的部位进行 车削，并配制相应的密封环与导叶衬套，以保 持原有的间隙。叶轮口环经车床修整后，为了 防止在加工过程中胎具位移而造成不同心，应 该用专用胎具检查叶轮口环修正后的同心度。 （2）、叶轮汽蚀损坏：叶轮的叶片容易被汽蚀所 损坏，如果叶片上有轻微的汽蚀小孔洞，可进 行补焊修复。近来采用环氧树脂粘结剂来修补 被汽蚀的叶轮，甚为有效。

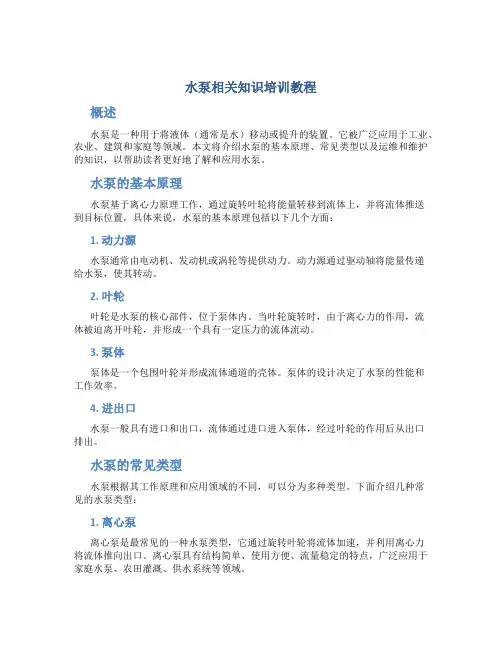

水泵相关知识培训教程
水泵相关知识培训教程概述水泵是一种用于将液体（通常是水）移动或提升的装置。
它被广泛应用于工业、农业、建筑和家庭等领域。
本文将介绍水泵的基本原理、常见类型以及运维和维护的知识，以帮助读者更好地了解和应用水泵。
水泵的基本原理水泵基于离心力原理工作，通过旋转叶轮将能量转移到流体上，并将流体推送到目标位置。
具体来说，水泵的基本原理包括以下几个方面：1. 动力源水泵通常由电动机、发动机或涡轮等提供动力。
动力源通过驱动轴将能量传递给水泵，使其转动。
2. 叶轮叶轮是水泵的核心部件，位于泵体内。
当叶轮旋转时，由于离心力的作用，流体被迫离开叶轮，并形成一个具有一定压力的流体流动。
3. 泵体泵体是一个包围叶轮并形成流体通道的壳体。
泵体的设计决定了水泵的性能和工作效率。
4. 进出口水泵一般具有进口和出口，流体通过进口进入泵体，经过叶轮的作用后从出口排出。
水泵的常见类型水泵根据其工作原理和应用领域的不同，可以分为多种类型。
下面介绍几种常见的水泵类型：1. 离心泵离心泵是最常见的一种水泵类型，它通过旋转叶轮将流体加速，并利用离心力将流体推向出口。
离心泵具有结构简单、使用方便、流量稳定的特点，广泛应用于家庭水泵、农田灌溉、供水系统等领域。
2. 电潜水泵电潜水泵是一种安装在液体中并能够将液体提升到地面的泵。
它通常用于地下水位较低的地区的水泵工程、排水工程和污水处理等场合。
3. 活塞泵活塞泵通过往返运动的活塞将流体拉入泵体并排出。
它具有流量可调、压力稳定的优点，适用于高压、小流量的场合，如冷热水供应系统、高压清洗设备等。
4. 渣浆泵渣浆泵是一种用于输送含有固体颗粒的流体的泵。
它通常用于矿山、冶金、沉船救援等领域，具有抗腐蚀、耐磨损的特点。
水泵的运维和维护正确的运维和维护对水泵的正常工作和寿命至关重要。
以下是一些常见的水泵运维和维护的要点：1. 定期检查定期检查水泵的进出口是否堵塞，检查泵体和密封件是否有磨损或损坏，及时发现和解决问题。
水泵基础重要知识讲座点
水泵基础重要知识讲座点一、水泵的基本原理与分类水泵是一种将原动机能转化为液体能量的机械设备，广泛应用于工业生产、建筑、农田灌溉等领域。
水泵的基本原理是通过机械运动将水或其他液体引入，然后增加其压力或速度，使其流动到需要的地方。
根据工作方式和结构特点，水泵可以分为离心式水泵、轴流式水泵、叶片泵等。
二、水泵的选型原则与步骤正确选择合适的水泵对于工程的正常运行至关重要。
选择水泵时，需要考虑多方面因素，包括流量需求、扬程、介质性质、工作环境等。
一般而言，选型的步骤包括确定工况要求、计算所需扬程和流量、筛选适合的水泵类型、进行性能匹配、最终选择合适的型号。
三、水泵的安装与维护水泵的正确安装和定期维护对于延长其使用寿命和保证正常运行至关重要。
安装水泵时，需要注意选择合适的安装位置、设置合理的管道系统、正确连接电源等。
而维护工作包括定期清理泵体内部、更换易损件、检查电机运行情况等。
四、水泵故障排除与常见问题解决在水泵使用过程中，可能会遇到一些故障和问题。
常见的水泵故障包括泵体漏水、电机无法启动、运行时产生噪音等。
针对不同的故障情况，可以采取相应的排查和修复措施，比如检查密封件是否完好、检查电路是否正常等。
五、水泵的前沿技术与发展趋势随着科技的不断进步，水泵行业也在不断发展。
目前，一些新型水泵技术，如变频调速技术、智能控制技术、高效节能技术等逐渐应用于水泵设计与制造中。
这些新技术的应用能够提高水泵的效率、降低能耗、提升自动化水平，对于未来水泵行业的发展具有重要意义。
总之，水泵基础知识对于学习和了解水泵的原理、选型、安装、维护以及应对故障具有重要作用。
这些知识不仅能够帮助专业人士更好地应对实际工作中的问题，也为普通人了解和使用水泵提供了指导。
潜水泵的基础知识讲座
机械方面的日常维护
（1）经常检查潜水泵的机械密封情 况
（2）防止发生潜水泵锈蚀 （3）定期检查潜水泵的轴承情况
（4）潜水泵一般每使用两年就要进行 一次全面检查养护
1、不能抽水或扬程严重不足
常 见
2、密封不良
故
障
3、出水管破损泄露
原
4、卡泵
因 分
5、漏电
析
及
处
理
潜水泵类型选择
不同规格的潜水电泵有不同的使用范围。
任何一台潜水电泵的铭牌上所规定的流 量和扬程是这台潜水电泵使用的额定工况， 一般也是使用效率较高的最佳点。
深井潜水泵
深井潜水泵分为深井长轴 泵和深井潜水泵，深井长 轴泵是靠长轴转动，结构 复杂，机械磨损快，事故 率多，维修成本高，对水 源井垂直度要求高，现在 已基本淘汰。深井潜水泵 其结构简单，重量轻，安 装维修方便，事故少，机 械效率高，经济适用。现 在我矿基本使用的为深井 潜水泵。
潜水泵的基础知识
潜水泵是一种电机与水泵直联一体
产 品
潜进水中工作的通用提水机械，其 工作原理是电动机通过泵轴带动叶 轮高速旋转，在离心力的作用下对
简
液体作功，把机械能转换成液体能
介
量，液体（水）飞离叶轮向外射出，
射出的液体在泵壳扩散室内速度逐
渐变慢，压力逐渐增加，然后从泵
出口的排出管流出。
【
潜 水 泵 结 构 图
电泵结构图
根据作业环境选型
潜水泵的选型应根据工 况特点正确选择，选型 时主要考虑流量、扬程、 安装方式等。只有所选 扬程与实际所需扬程接 近，水泵才能高效节能 运行，选择不当将对水 泵运行影响极大。
点点
抽送的固体介质多为软 质，对水中含沙量限制 在3%以内，含沙量大时， 易损坏密封，电机一旦 进水，轴承、绕组绝缘 损坏，导致电机烧毁。
《泵基础知识讲义》PPT课件
4.刚停泵后，应注意电机温度的回升(特别是较大电机或夏季)，必要时可用压缩 风胶管吹电机冷却。
5.按启动电钮启动机泵（高压电机驱动的泵启动前需通知调度，调度同意后方可按启动按钮。密切监视电流指示和泵出口压力指示 的变化；检查封油的情况和端面密封的泄漏情况，察听机泵的运转声音是否正常，检查机泵的振动情况和各运转点的温度上升 情况，若发现电流超负荷或机泵有杂音不正常，应立即停泵查找原因。
6.若启动正常(所谓正常，即启动后，电流指针超程后很快下来，泵出口压力不低于正常操作压力，无晃量抽空现象，密封、振动、 噪音、温度无异常)，即可缓慢均匀地打开泵出口阀门，并同时密切监视电流指示和泵出口压力指示的变化情况，当电流指示 值随着出口阀的逐渐开大而逐渐上升后，说明量已打出去。当泵出口阀打开到一定开度，继续开大后电流不再上升时，说明调 节阀起作用，继续提量应用二次表遥控进一步开大调节阀。
承≤2.8mm/s。 经常使用听针检查轴承状况。
精选课件ppt
28
2.润滑油（脂）的补充和更换
（1）经常检查轴承箱的油位，及时补充规定牌号的润滑油。电气经常 检查电机的润滑情况。
（2）对于用润滑油润滑的泵，按润滑油“五定”表规定加油，油面保 持至油标的1/3～2/3之间。每次加、换润滑油做好相应的书面记录备 查。
叶轮 泵壳 密封装置 平衡装置 传动装置组成
精选课件ppt
7
2、离心泵的结构
2、2叶轮：
水泵基础知识讲座
水泵基础知识讲座水泵基础知识讲座-一、泵的定义：-1、流体的概述：-在讲述水泵时我们首先引出一个概念，那就是流体，因为水泵的工作介质是流体，水泵是围绕着流体而工作的，学习水泵设计时，首先要学习《流体力学》这样一本书。
因此，《流体力学》是水泵设计的基础理论。
-什么是流体：流体是物体除固体以外的存在形势。
世间万物，它的存在形式只有两种：一种是固体，另一种是流体。
流体又分为液体和气体。
物体的存在形式在一定的条件下可以相互转换，在一定的温度和压力下可以由固体转化为流体，也可以由流体转化为气体。
例如：水在0C°以下是固体，在0C°以上是液体，100C°以上又是气体。
液体有一个特点，它不可压缩，液压机就是根据液体不可压缩的原理而制造。
但气体可以压缩，但压缩到一定的程度它就变成了液体，它变成液体后就再也不能压缩。
例如：空气在一定的压力下可以变成液体，压力下的液体在一定的温度下又可以变成固体。
-2、泵的定义：-泵是把原动机的机械换成液体能量的机器。
其功能是用来增加液化气体的位能、压能、动能（高速流体）原动机能过泵轴带动叶轮旋转，对液体做功使其能量增加，从而使需要数量的液体按一定的压力供向高处。
-二、泵的用途与发展-1、泵的用途：-泵是一种通用机械，种类很多，应用极广，可以说在国民经济和各部门中，凡有液体流动的地方，就有泵在工作，凡是有机械运动的地方就是泵在工作，其主要应用范围是农田排灌，石油化工，动力工业，城市给水，采矿和造船工业等。
另外泵在火箭燃料供给，船舶推进方面得到应用。
例如：一台小车上就有7台泵地运行，机油泵、汽油泵、空调泵、刹车泵、冷却泵、润滑泵、雨刷器泵等，一个人身上就有3台泵在运行，心、肺和膀胱。
-2、泵的发展：-泵在我们人类有着优久的历史，具专家考证，早在公元后200多年，我们人类就发明了泵，但那时的泵是一种容积式泵，没有机器拖动，全靠人力操作，是不连续工作的，如马拉水车，脚踩水车，往复泵，水轮泵等等，专家们确定的依据是有了文字之前就有了水泵。
潜水泵基本知识2011
潜污泵基本知识一、产品简介1．型号释义产品代号：WQ —潜水排污泵(普通型)WQG—切割型潜水排污泵WQP—不锈钢潜水排污泵AS(V)—撕裂型潜水排污泵2．技术优势潜水泵具有单机流量大，扬程幅度宽，型谱广，效率高等特点。
QZ（H）、QGL系列叶片安放角可调，同一叶轮可在多种工况下高效运行。
潜水电机与水泵一体式结构，潜入水中运行，具有传统机组无法比拟的优点：A.大大简化泵站主土建及建筑结构工厂，节约泵站工程造价30%-40%。
B.维护简便，有泄露及内部绕组温升保护装置，可配备控制柜，运行可靠。
C.噪声低，散热性能好,对环境影响小。
D.抗水淹，安装方式灵活多样，适应性强。
E.结构紧凑,高度低,体积小,安装维修或更换都很方便。
3．泵的使用条件（适用工况）（1）介质要求:低温不结冰，高温不超过50℃，PH值介于4-10之间的液体。
（2）电源要求:电压为380V（＞355kw、电压为6kV、10kV），频率为50HZ；电压偏差不大于±5%，频率偏差不大于±2%。
（3）WQ系列潜水排污泵通过泵的固体颗粒的最大直径不得大于泵体排出口直径的50%，可用于排送带固体颗粒及各种长纤维的污水、废水、雨水和城市生活污水，密度≤1150kg/m3。
（4）QZ（H）、QGL系列潜水轴（混）流泵一般用于清水或轻度污水，密度≤1050kg/m3。
（5）如有特殊介质请与技术部门沟通。
4．产品主要用途（适用单位）WQ、WQG（P）、AS（V）系列潜水排污泵主要用于市政工程、工业建筑、宾馆、医院、人防、矿山等行业；5．结构说明（1）泵结构件潜水泵的主要结构件进水喇叭、轮毂、泵体（导叶体）、机壳、连接座、上端盖、泵盖等为灰铸铁HT200整体铸造件，质量标准不低于ASTM-48 35B级、BS 1452260级或DIN 1691 GG25标准，提升水泵的吊环为碳钢焊接件，所有外露的螺栓、螺母和垫圈应为不锈钢。
（2）叶轮装置A、设计背叶片、具有水力平衡的、无阻塞的流道设计。
潜水泵技术知识共8页
潜水泵一种用途非常广泛的水处理工具。
与普通的抽水机不同的是它工作在水下，而抽水机大多工作在地面上。
开泵前，吸入管和泵内必须充满液体。
开泵后，叶轮高速旋转，其中的液体随着叶片一起旋转，在离心力的作用下，飞离叶轮向外射出，射出的液体在泵壳扩散室内速度逐渐变慢，压力逐渐增加，然后从泵出口，排出管流出。
在叶片中心处由于液体被甩向周围而形成既没有空气又没有液体的真空低压区，液池中的液体在池面大气压的作用下，经吸入管流入泵内，液体就是这样连续不断地从液池中被抽吸上来又连续不断地从排出管流出。
目录[隐藏]•机械概述•机械分类•机械结构•机械使用•机械维护•相关词条•参考资料潜水泵-机械概述作业面潜水泵水泵是一种通用机械，其工作原理是电动机通过泵轴带动叶轮高速旋转，对液体作功，把机械能转换成液体能量，从而把液体输送到目的地。
水泵出现的历史很早，常见的离心泵早在1689年，就有法国物理学家巴本制造出试验模型。
随着电动机的问世，离心泵得到了广泛的发展。
潜水泵出现的历史相对晚一些，1928年才出现第1台潜水电泵。
潜水泵是电机与水泵直联一体潜入水中工作的提水机具，它适用于从深井提取地下水、也可用于河流、水库、水渠等提水工程；主要用于农田灌溉及高原山区的人畜用水，可供城市、工厂、铁路、矿山、工地供排水使用。
电机、水泵一体，潜入水中运行，安全可靠。
对井管、扬水管无特殊要求（即：钢管井、灰管井、土井等均可使用；在压力许可下，钢管、胶管、塑料管等均可作扬水管使用）。
潜水泵安装、使用维护方便简单，占地面积小，不需建造泵房。
结构简单，节省原材料。
潜水泵结构紧凑，工作时只需将潜水泵放入水中即可启动工作，安装简单，移动方便。
由于它结构简单、体积小、使用方便，因此得到了迅速发展。
潜水泵的设计出发点是“不堵塞、不缠绕”，有的型号还装有撕裂机构或切割装置，能将污水中长纤维、袋、带等撕裂后排出。
潜水泵的先天弱点是，其抽送的固体介质多为软质，对水中含沙量限制在3%以内，含沙量大时，易损坏密封，电机一旦进水，轴承、绕组绝缘损坏，导致电机烧毁。
潜水泵讲义
潜水泵第一章1.潜水泵高、低压泵保护特性：▪1）短路保护特性▪当主回路出现短路故障时，系统内断路器迅速断开，水泵停止工作。
▪2）过载、缺相、断相、保护特性▪当水泵电机电流I≥1.2Ie时，其动作时间t≤10min; I≥8Ie时，其动作时间t≤100ms;出现过载时，水泵停止工作同时过载指示灯亮。
▪3）油室漏水保护特性▪当潜水泵密封泄漏，油室进水时，泵停止工作同时漏水指示灯闪烁报警。
▪4）电动机过热保护特性潜水泵电动机绕组温度由三线制高压PT100传感器和数显温度表组成，保护系统实时显示A，B，C每相温度，超过135℃（F级绝缘），泵停止工作同时指示灯闪烁报警。
它不同于其他高压泵二线制的结构，最大的优点是：无论电缆线多长，温度测量精度高，保证泵无误报。
有利于保护系统安装在离泵有一定距离的电房中高压控制柜中。
▪5）接线盒漏水保护特性当潜水泵接线盒密封泄漏或从电缆口泄漏浸水时，泵停止工作同时接线盒漏水指示灯闪烁报警。
▪6）电机腔漏水保护特性当潜水泵电机腔泄漏浸水时，泵停止工作同时电机腔漏水指示灯闪烁报警。
▪7）轴承温度过热保护特性当潜水泵轴承温度超过90 ℃，泵停止工作同时轴承过热指示灯闪烁报警。
▪9）电机绝缘保护特性当潜水泵电机腔内出现结露时，在泵停止工作同时，系统自动启动除湿装置系统对泵电机绕组加热，提高电机绝缘性，加热时除湿指示灯亮2.高压控制柜电保护结构：▪1）通用继电器式。
▪2）电脑综合保护式。
▪常用规型号有：KYN28型；XGN型；XGN18-12YB-10；JYN1-35等等3.常见潜水泵保护特性组合：▪1）．短路、过载、缺相、断相保护。
（3KW以下潜水泵）▪2）．短路、过载、缺相、断相、油室漏水保护。
（4-7.5KW 潜水泵，）▪3）．短路、过载、缺相、断相、油室漏水、电动机过热保护。
（11-15KW潜水泵、2.2-15KW搅拌器）▪4）．短路、过载、缺相、断相、油室漏水、电动机过热、电机绝缘保护。
潜水泵的结构及分解图讲课讲稿
潜水泵的结构及分解
图
潜水泵的结构及分解图
潜水泵并广泛应用，无论是农业还是工业，对于潜水泵的结构以及分解图，尤孚泵业的小编还是通过相关的文章以及图片进行详细的介绍，让更多的人认识。
潜水泵的构造主要由水泵、电动机、进水和密封装置等部分组成水泵部分位于潜水电泵上端，主要由叶轮、导流壳、泵轴、轴承等零部件组成，泵轴和电机轴用筒式联轴器连接。
叶轮为离心封闭式叶轮，为了防止停机时水泵倒转，上端设有逆止阀。
电机部分位于潜水电泵下端，用水流冷却电机。
进水和密封装置部分位于潜水电泵的中部。
密封装置在电机的上端，由甩沙圈及正反装置的骨架油封组成，其作用是防止水中的泥沙进入电机内部。
潜水泵在选型的时候要特别注意泵的型号、流量和扬程，如果选型不当，将无法满足工作要求，不能发挥机组效率。
还要弄清潜水泵的旋转方向，虽然有好多型号的潜水泵正转和反转都可以出水，但反转时出水量会小，电流增大，有时候甚至会损坏电机绕组。
我国的水泵行业经济运行情况良好，并保持了多年的高速增长，但我国每年还要从国外大量进口水泵产品，因为我们的水泵产品虽然在技术上和国外还是有很大的差距，其可靠性和质量还不够稳定。
尤孚提供潜水泵、地面泵、深井泵、污水泵、泵系统产品和售后服务，为客户提供量身定做的解决方案。
我们提供先进的产品、服务和解决方案，满足您的多元需求。
产品广泛应用于电厂、钢厂、矿山、油气、市政和自来水厂、温泉、喷泉、工业应用、建设和农业市场。
面向未来，尤孚将不断开发更加节能、环保和性价比更高的水泵和泵系统产品，致力于成长为更加专业化、多元化的国际流体设备供应商。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
讲义
尊敬的各位领导，各位同事大家好：
今天我为大家讲解的是《潜水泵的基础知识》。
潜水泵是一种电机与水泵直联一体潜进水中工作的通用提水机械，其工作原理是电动机通过泵轴带动叶轮高速旋转，在离心力的作用下对液体作功，把机械能转换成液体能量，液体（水）飞离叶轮向外射出，射出的液体在泵壳扩散室内速度逐渐变慢，压力逐渐增加，然后从泵出口的排出管流出。
下面这张图是潜水泵的结构图：
这是现场的一些照片：
下面我们来说一下潜水泵类型选择
水泵的发展与使用需求是和科技进步相结合的，水泵发展种类繁
矿用立泵等。
(1)清水潜水泵为多级泵，主要用于从粘土层的机井、土井或水库等处提水，适合于工厂、矿山或农田灌溉。
(2)用于浅井、河流、湖泊等一般清水场所取水时，可优先选用QY型、Q型和QS型等上泵型潜水电泵。
(3)用于局部区域排水，水质中含有小颗粒固体杂质，如防汛排涝、建筑施工、养殖场净化等，下泵型潜水电泵较合适。
(4)用于输送含有固体颗粒和污物等污水，尤其是含有大颗粒污
(5)当用于煤矿等矿区采掘来输送含有污物、煤粉等固体颗粒的污水时，必须选用能防爆的隔爆型矿用潜水电泵，切勿使用一般的潜水电泵，以免发生爆炸危险。
然而不同规格的潜水电泵有不同的使用范围。
任何一台潜水电泵的铭牌上所规定的流量和扬程是这台潜水电泵使用的额定工况，一般也是使用效率较高的最佳点。
使用中，随着流量、扬程发生变化，潜水电泵的效率和电动机功率也相应发生变化，对潜水电泵使用的经济性和可靠性有一定的影响。
若使用的扬程过低，则电动机会过热，长时间运行甚至会烧坏电动机；若使用的扬程过高，则水泵流量会变小，效率降低。
潜水电泵一般可以在0.7倍～1.2倍的额定流量范围内正常运行。
因此，要求用户在选择和使用潜水电泵时，必须考虑合适的使用范围，尤其是对高扬程的潜水电泵，不要使其在过低的扬程点运行，否则既浪费电能，又可能损坏潜水电泵。
咱们矿主要应用的是深井潜水泵
深井潜水泵具有重量轻、事故少、易维修、结构简单、经济适用、效率高的特点，下面我就对深井潜水泵做一下着重的讲解。
那么如何根据作业环境来选型呢？
但是深井潜水泵有一个致命的弱点：
潜水泵对其使用环境的要求
第四代新排沙潜水泵，是立泵和潜水泵的整合产品，
既可以当潜水泵使用，也可以当立泵使用，继承了潜水泵和立泵的优点，已经超出了潜水泵的概念
在我矿坑下所使用的排沙潜水泵中，常见的还有一种BQS系列矿用隔爆型潜水排沙电泵
使用环境及工作条件
下面我们来说一下电泵和电动机的型号说明
那么我们在使用潜水泵之前要做那些准备和检查呢？
1、使用时应保证电机内腔能注满洁净清水，应竖立起电泵后用专用工具注水。
2、待水注满后用兆欧表核查电动机定子绕组对机壳的绝缘电阻，电机的冷态绝缘电阻不低于150MΩ，使用兆欧表时应注意0.38kV 电机用500V 兆欧表,0.66/1.44kV/3kV 电机用1000V 兆欧表，6kV 电机用2500V 的兆欧表。
3、所检查接头前使用动力电缆的绝缘应不低于100MΩ，高压电缆线绝缘应不低于500MΩ。
4、电机接头后，把接头浸入水中进行测量，其绝缘电阻应不低于100M Ω。
5、电泵应设置外置式保护装置，应具有过热保护、过流保护、漏电保护、失压保护，对于高压电泵的控制系统对其装置要求有超温保护以及水位控制等。
6、瞬间（不超过1 秒）接通电源检查电机转向是否正确，如反转可将三相电源线的任意两相调换。
7、电泵使用电缆为煤矿专用橡套移动软电缆，在安装过程中严禁用力拉拽电缆，以免造成电缆线密封圈脱落，密封不好而漏水。
电泵的安装
1、电泵安装前应检查使用地的水质情况，以及其静水位、动水位数据，看是否满足电泵使用要求。
2、仔细检查机组有无损坏，紧固件有无松动，电缆有无损伤。
3、打开注放水盖板，拧下注水螺栓、放气螺栓，竖立起电泵向电机内腔注满洁净清水。
4、安装方式一般分横梁式安装和矿车式安装两种，横梁式安装一般优先采用电泵立式安装，而矿车式安装一般为卧式安装和斜式安装，安装方式优先选用横梁式安装。
5、无论选用何种安装型式，在安装过程中要小心谨慎，防止撞击电泵，拉扯电缆。
安装后电泵应牢固可靠，每条螺栓应紧固。
起动、运转和停机
1、电网的容量应能保证电泵的起动和运行。
2、起动电泵前应先查绝缘电阻以及三相电源情况。
3、电泵起动前出水闸阀不得关死，至少要打开全程的1/5～1/6，然后起动电机后在1 分钟内调好闸阀至正常运行状态，这时应检查电泵有无噪音和振动，如果有以上现象应立即停机检查。
4、电泵运行过程中应检查流量、扬程是否在额定范围(0.8-1.2 倍流量)内，电压、电流是否平稳，并做好记录，在最初运行过程中应每隔30 分钟进行一次检查。
5、电泵运行中，禁止频繁起动和停机，以免电机过热造成损坏，再次起动电泵时间间隔不少于30分钟，大功率以及高压电机应不少于2 小时。
6、电泵运行中严格按说明书的内容进行操作，严禁在不切断电源的情况下移动电泵。
日常维护
每天检查电源线、水泵体有无破损，绝对禁止漏电的潜水泵下水作业。
维护我们分为两个方面：
首先是电气方面的日常维护
然后是机械方面的日常维护
（1）经常检查潜水泵的机械密封情况，对各种密封件，如密封圈、加油螺钉、密封盒等都要进行检查，对已磨损的部件和密封性能差的部件，要及时维修或更换，发现松动的要及时拧紧，密封不牢的要及时更换新件，以确保使用安全。
（2）防止发生潜水泵锈蚀，如泵的表面受损脱漆，应及时清除锈迹，涂抹防锈漆加以保护。
（3）定期检查潜水泵的轴承情况，看轴承有无磨损、是否缺油、是否有跑内圈或跑外圈的情况、是否要更换。
（4）潜水泵一般每使用两年就要进行一次全面检查养护，可通过机械运转发出的声音来初步检查潜水泵各部件是否正常。
检查叶轮有无磨损或气蚀、轴是否生锈变形或磨损、电机内外紧固螺丝有无松脱、泵口及四周有无泥砂沉积或堵塞等。
常见故障原因分析及处理
一、不能抽水或扬程严重不足
这时水泵出现时转时不转现象，且潜水泵在空转时，还有较大的噪声，这种现象大多是潜水泵的轴承损坏。
2、密封不良
水泵的密封环节是个非常重要的环节，直接的影响到了水泵和电机的使用寿命。
水泵电机的轴伸端有一个双端面机械密封部件，它采用高耐磨性材料制成，潜水泵在使用一段时间后，密封件因磨损或自然老化引起密封不良而漏油渗水。
在各机械配合面均有圆形橡胶密封圈形成密封垫以防止水渗透泵体内，但由于潜水泵使用的电机转速很高，在长期使用中必然造成机械密封端面严重磨损。
3、出水管破损泄露
能听到吊在深井里的潜水泵泵轮正常的转动声音（电表也正常转动），但是却抽不上水或只有少量的水上来，这种情况大多是出水的管子已损坏。
这个时候，需要及时的更换破损的出水管。
4、卡泵
水泵不转，但能听到嗡嗡的响声，这大多为水泵叶轮被异物卡住。
例如，某些地理位置比较特别的地区，由于其水质中含有较大量的沙石，在进行深井抽水的时候，会轻易导致过滤网罩破坏，进而使沙石卡住水泵的叶轮。
5、漏电
漏电是水泵最常见的故障之一，故障现象表现为合上闸刀时，配电房
中的漏电保护器便自动跳闸，这是由于潜水泵泵体内进水而造成电机绕组漏电现象。
