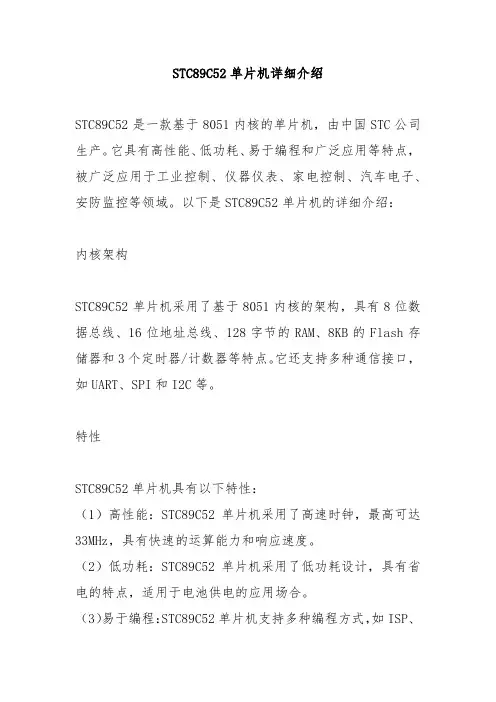

STC89C52是一款基于8051内核的单片机，由中国STC公司生产。
它具有高性能、低功耗、易于编程和广泛应用等特点，被广泛应用于工业控制、仪器仪表、家电控制、汽车电子、安防监控等领域。
以下是STC89C52单片机的详细介绍：
内核架构
STC89C52单片机采用了基于8051内核的架构，具有8位数据总线、16位地址总线、128字节的RAM、8KB的Flash存储器和3个定时器/计数器等特点。
它还支持多种通信接口，如UART、SPI和I2C等。
特性
STC89C52单片机具有以下特性：
（1）高性能：STC89C52单片机采用了高速时钟，最高可达33MHz，具有快速的运算能力和响应速度。
（2）低功耗：STC89C52单片机采用了低功耗设计，具有省电的特点，适用于电池供电的应用场合。
（3）易于编程：STC89C52单片机支持多种编程方式，如ISP、
IAP和EEPROM等，具有易于编程的特点。
（4）广泛应用：STC89C52单片机被广泛应用于工业控制、仪器仪表、家电控制、汽车电子、安防监控等领域。
开发工具
STC89C52单片机的开发工具主要有Keil C51、IAR Embedded Workbench、SDCC等。
其中，Keil C51是最常用的开发工具之一，它提供了完整的开发环境和调试工具，支持C语言和汇编语言编程。
应用案例
STC89C52单片机被广泛应用于各种应用场合，如：
（1）工业控制：STC89C52单片机可以用于PLC、工业自动化控制、机器人控制等领域。
（2）仪器仪表：STC89C52单片机。
最新最全52模块-STC89C52单片机介绍
更多同类免费资料下载： 淘宝小店：STC89C52是一种带8K字节闪烁可编程可檫除只读存储器（FPEROM-Flash Programable and Erasable Read Only Memory ）的低电压，高性能COMOS8的微处理器，俗称单片机。
该器件采用ATMEL搞密度非易失存储器制造技术制造，与工业标准的MCS-51指令集和输出管脚相兼容。

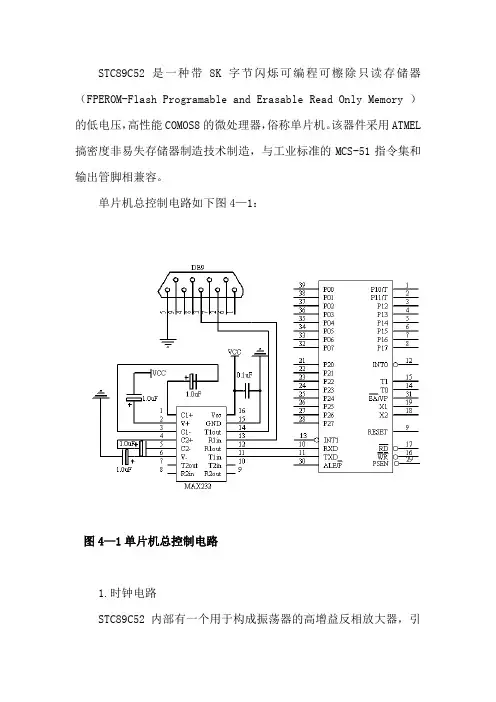

单片机总控制电路如下图4—1：图4—1单片机总控制电路1.时钟电路STC89C52内部有一个用于构成振荡器的高增益反相放大器，引脚RXD和TXD分别是此放大器的输入端和输出端。
时钟可以由内部方式产生或外部方式产生。
内部方式的时钟电路如图4—2(a) 所示，在RXD和TXD引脚上外接定时元件，内部振荡器就产生自激振荡。
定时元件通常采用石英晶体和电容组成的并联谐振回路。
晶体振荡频率可以在1.2～12MHz之间选择，电容值在5～30pF之间选择，电容值的大小可对频率起微调的作用。
外部方式的时钟电路如图4—2（b）所示，RXD接地，TXD接外部振荡器。
对外部振荡信号无特殊要求，只要求保证脉冲宽度，一般采用频率低于12MHz 的方波信号。
片内时钟发生器把振荡频率两分频，产生一个两相时钟P1和P2，供单片机使用。
示，RXD接地，TXD接外部振荡器。
对外部振荡信号无特殊要求，只要求保证脉冲宽度，一般采用频率低于12MHz的方波信号。
片内时钟发生器把振荡频率两分频，产生一个两相时钟P1和P2，供单片机使用。
RXD接地，TXD接外部振荡器。
对外部振荡信号无特殊要求，只要求保证脉冲宽度，一般采用频率低于12MHz的方波信号。
片内时钟发生器把振荡频率两分频，产生一个两相时钟P1和P2，供单片机使用。
（a）内部方式时钟电路（b）外部方式时钟电路图4—2时钟电路2.复位及复位电路（1）复位操作复位是单片机的初始化操作。
其主要功能是把PC初始化为0000H，使单片机从0000H单元开始执行程序。
STC89C52单片机详细介绍(word文档良心出品)
STC89C52是一种带8K字节闪烁可编程可檫除只读存储器（FPEROM-Flash Programable and Erasable Read Only Memory ）的低电压，高性能COMOS8的微处理器，俗称单片机。
该器件采用ATMEL 搞密度非易失存储器制造技术制造，与工业标准的MCS-51指令集和输出管脚相兼容。
单片机总控制电路如下图4—1：图4—1单片机总控制电路1.时钟电路STC89C52内部有一个用于构成振荡器的高增益反相放大器，引脚RXD和TXD分别是此放大器的输入端和输出端。
时钟可以由内部方式产生或外部方式产生。
内部方式的时钟电路如图4—2(a) 所示，在RXD和TXD引脚上外接定时元件，内部振荡器就产生自激振荡。
定时元件通常采用石英晶体和电容组成的并联谐振回路。
晶体振荡频率可以在1.2～12MHz之间选择，电容值在5～30pF之间选择，电容值的大小可对频率起微调的作用。
外部方式的时钟电路如图4—2（b）所示，RXD接地，TXD接外部振荡器。
对外部振荡信号无特殊要求，只要求保证脉冲宽度，一般采用频率低于12MHz的方波信号。
片内时钟发生器把振荡频率两分频，产生一个两相时钟P1和P2，供单片机使用。
示，RXD接地，TXD接外部振荡器。
对外部振荡信号无特殊要求，只要求保证脉冲宽度，一般采用频率低于12MHz的方波信号。
片内时钟发生器把振荡频率两分频，产生一个两相时钟P1和P2，供单片机使用。
RXD接地，TXD接外部振荡器。
对外部振荡信号无特殊要求，只要求保证脉冲宽度，一般采用频率低于12MHz的方波信号。
片内时钟发生器把振荡频率两分频，产生一个两相时钟P1和P2，供单片机使用。
（a）内部方式时钟电路（b）外部方式时钟电路图4—2时钟电路2.复位及复位电路（1）复位操作复位是单片机的初始化操作。
其主要功能是把PC初始化为0000H，使单片机从0000H单元开始执行程序。
除了进入系统的正常初始化之外，当由于程序运行出错或操作错误使系统处于死锁状态时，为摆脱困境，也需按复位键重新启动。
STC89C52单片机简介
STC89C52单片机介绍：单片机是指一个集成在一块芯片上的完整计算机系统。
尽管他的大部分功能集成在一块小芯片上，但是它具有一个完整计算机所需要的大部分部件：CPU、内存、内部和外部总线系统，目前大部分还会具有外存。
同时集成诸如通讯接口、定时器，实时时钟等外围设备。
而现在最强大的单片机系统甚至可以将声音、图像、网络、复杂的输入输出系统集成在一块芯片上。
单片机也被称为微控制器（Microcontroler），是因为它最早被用在工业控制领域。
单片机由芯片内仅有CPU的专用处理器发展而来。
最早的设计理念是通过将大量外围设备和CPU集成在一个芯片中，使计算机系统更小，更容易集成进复杂的而对提及要求严格的控制设备当中。
INTEL的Z80是最早按照这种思想设计出的处理器，从此以后，单片机和专用处理器的发展便分道扬镳。
早期的单片机都是8位或4位的。
其中最成功的是INTEL的8031，因为简单可靠而性能不错获得了很大的好评。
此后在8031上发展出了MCS51系列单片机系统。
基于这一系统的单片机系统直到现在还在广泛使用。
随着工业控制领域要求的提高，开始出现了16位单片机，但因为性价比不理想并未得到很广泛的应用。
90年代后随着消费电子产品大发展，单片机技术得到了巨大的提高。
随着INTEL i960系列特别是后来的ARM系列的广泛应用，32位单片机迅速取代16位单片机的高端地位，并且进入主流市场。
而传统的8位单片机的性能也得到了飞速提高，处理能力比起80年代提高了数百倍。
目前，高端的32位单片机主频已经超过300MHz，性能直追90年代中期的专用处理器，而普通的型号出厂价格跌落至1美元，最高端的型号也只有10美元。
当代单片机系统已经不再只在裸机环境下开发和使用，大量专用的嵌入式操作系统被广泛应用在全系列的单片机上。
而在作为掌上电脑和手机核心处理的高端单片机甚至可以直接使用专用的Windows和Linux操作系统。
单片机比专用处理器更适合应用于嵌入式系统，因此它得到了最多的应用。
stc89c52单片机

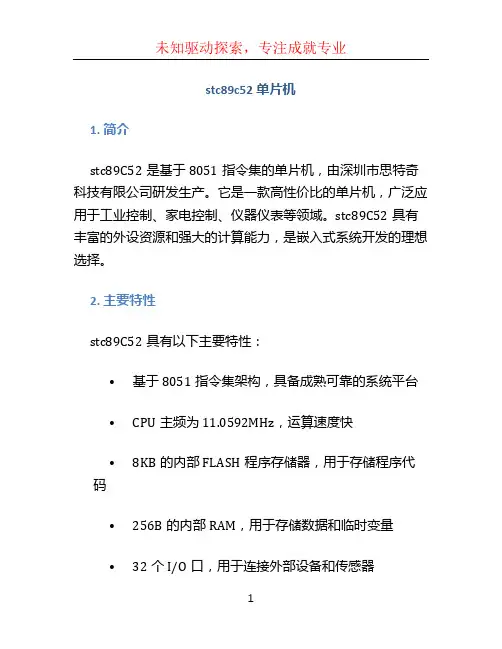

stc89c52单片机1. 简介stc89C52是基于8051指令集的单片机，由深圳市思特奇科技有限公司研发生产。
它是一款高性价比的单片机，广泛应用于工业控制、家电控制、仪器仪表等领域。
stc89C52具有丰富的外设资源和强大的计算能力，是嵌入式系统开发的理想选择。
2. 主要特性stc89C52具有以下主要特性：•基于8051指令集架构，具备成熟可靠的系统平台•CPU主频为11.0592MHz，运算速度快•8KB的内部FLASH程序存储器，用于存储程序代码•256B的内部RAM，用于存储数据和临时变量•32个I/O口，用于连接外部设备和传感器•支持多种通信接口，包括UART、SPI和I2C等•4个定时器/计数器，用于定时和计数应用•2个外部中断输入，能够实现外部中断信号的响应•强大的PWM功能，用于生成精确的脉冲信号•低功耗设计，节能环保•大部分引脚可多功能复用，灵活性强3. 开发环境搭建要开始使用stc89C52单片机进行开发，需要搭建适合的开发环境。
以下是搭建开发环境的步骤：1.安装编译器和开发工具–从思特奇公司官方网站下载并安装STC-ISP烧录工具。
–从STC-ISP官方网站下载并安装STC-ISP编译和调试工具。
2.连接硬件–将stc89C52单片机和外部电路连接，包括电源、晶振和外设。
3.编写代码–使用C语言或汇编语言编写代码，实现所需功能。
4.编译和烧录–使用STC-ISP编译工具编译代码，生成Hex文件。
–使用STC-ISP烧录工具将Hex文件烧录到stc89C52单片机。
5.调试和测试–运行程序，使用串口调试工具验证代码功能是否正常。
4. 基本编程示例以下是一个简单的基于stc89C52单片机的闪烁LED示例程序：#include <reg52.h>sbit LED = P1^0;void delay(unsigned int t){unsigned int i, j;for (i = 0; i < t; i++)for (j = 0; j < 125; j++);}void main(){while (1){LED = 0; // LED亮delay(500); // 延时500msLED = 1; // LED灭delay(500); // 延时500ms}}上述代码通过控制P1口的第0位来控制LED的亮灭，通过delay函数实现延时功能。
stc89C52技术简介

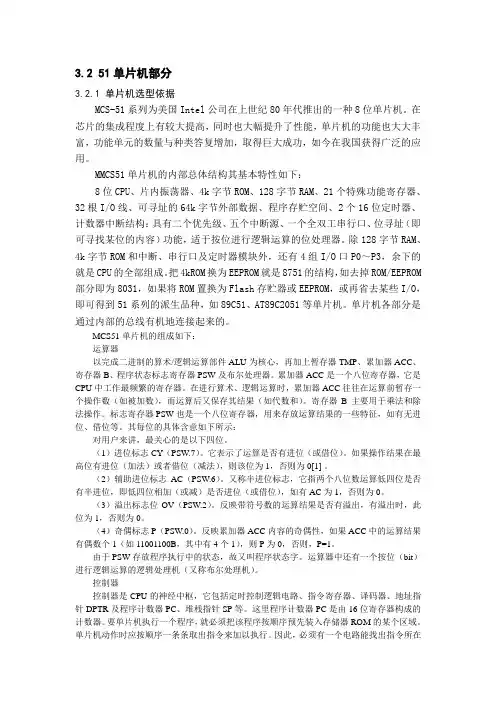

3.2 51单片机部分3.2.1 单片机选型依据MCS-51系列为美国Intel公司在上世纪80年代推出的一种8位单片机。
在芯片的集成程度上有较大提高，同时也大幅提升了性能，单片机的功能也大大丰富，功能单元的数量与种类答复增加，取得巨大成功，如今在我国获得广泛的应用。
MMCS51单片机的内部总体结构其基本特性如下：8位CPU、片内振荡器、4k字节ROM、128字节RAM、21个特殊功能寄存器、32根I/O线、可寻址的64k字节外部数据、程序存贮空间、2个16位定时器、计数器中断结构：具有二个优先级、五个中断源、一个全双工串行口、位寻址（即可寻找某位的内容）功能，适于按位进行逻辑运算的位处理器。
除128字节RAM、4k字节ROM和中断、串行口及定时器模块外，还有4组I/O口P0～P3，余下的就是CPU的全部组成。
把4kROM换为EEPROM就是8751的结构，如去掉ROM/EEPROM 部分即为8031，如果将ROM置换为Flash存贮器或EEPROM，或再省去某些I/O，即可得到51系列的派生品种，如89C51、AT89C2051等单片机。
单片机各部分是通过内部的总线有机地连接起来的。
MCS51单片机的组成如下：运算器以完成二进制的算术/逻辑运算部件ALU为核心，再加上暂存器TMP、累加器ACC、寄存器B、程序状态标志寄存器PSW及布尔处理器。
累加器ACC是一个八位寄存器，它是CPU中工作最频繁的寄存器。
在进行算术、逻辑运算时，累加器ACC往往在运算前暂存一个操作数（如被加数），而运算后又保存其结果（如代数和）。
寄存器B主要用于乘法和除法操作。
标志寄存器PSW也是一个八位寄存器，用来存放运算结果的一些特征，如有无进位、借位等。
其每位的具体含意如下所示：对用户来讲，最关心的是以下四位。
（1）进位标志CY（PSW.7）。
它表示了运算是否有进位（或借位）。
如果操作结果在最高位有进位（加法）或者借位（减法），则该位为1，否则为0[1] 。
STC89C52单片机详细介绍
STC89C52是一种带8K字节闪烁可编程可檫除只读存储器（FPEROM-FlashProgramableandErasableReadOnlyMemory）的低电压，高性能COMOS8的微处理器，俗称单片机。
该器件采用ATMEL搞密度非易失存储器制造技术制造，与工业标准的MCS-51指令集和输出管脚相兼容。
TXD分号。
冲宽度，一般采用频率低于12MHz的方波信号。
片内时钟发生器把振荡频率两分频，产生一个两相时钟P1和P2，供单片机使用。
RXD接地，TXD接外部振荡器。
对外部振荡信号无特殊要求，只要求保证脉冲宽度，一般采用频率低于12MHz的方波信号。
片内时钟发生器把振荡频率两分频，产生一个两相时钟P1和P2，供单片机使用。
（a）内部方式时钟电路（b）外部方式时钟电路图4—2时钟电路2.复位及复位电路（1）复位操作复位是单片机的初始化操作。
其主要功能是把PC初始化为0000H，使单片机从TMOD 00H（2）复位信号及其产生RST引脚是复位信号的输入端。
复位信号是高电平有效，其有效时间应持续24个振荡周期(即二个机器周期)以上。
若使用颇率为6MHz的晶振，则复位信号持续时间应超过4us才能完成复位操作。
产生复位信号的电路逻辑如图4—3所示：图4—3复位信号的电路逻辑图整个复位电路包括芯片内、外两部分。
外部电路产生的复位信号(RST)送至施密特触发器，再由片内复位电路在每个机器周期的S5P2时刻对施密特触发器的输出进行采样，然后才得到内部复位操作所需要的信号。
4（a）（图4—4复位电路上述电路图中的电阻、电容参数适用于6MHz晶振，能保证复位信号高电平持续时间大于2个机器周期。
本系统的复位电路采用图4—4（b）上电复位方式。
STC89C52具体介绍如下：①主电源引脚（2根）VCC(Pin40)：电源输入，接＋5V电源GND(Pin20)：接地线②外接晶振引脚（2根）XTAL1(Pin19)：片内振荡电路的输入端P3口（Pin10～Pin17）：8位准双向I/O口线，名称为P3.0～P3.7 STC89C52主要功能如表二所示。
(完整版)STC89C52单片机详细介绍
STC89C52是一种带8K字节闪烁可编程可檫除只读存储器（FPEROM-Flash Programable and Erasable Read Only Memory ）的低电压，高性能COMOS8的微处理器，俗称单片机。
该器件采用ATMEL 搞密度非易失存储器制造技术制造，与工业标准的MCS-51指令集和输出管脚相兼容。
单片机总控制电路如下图4—1：图4—1单片机总控制电路1.时钟电路STC89C52内部有一个用于构成振荡器的高增益反相放大器，引脚RXD和TXD分别是此放大器的输入端和输出端。
时钟可以由内部方式产生或外部方式产生。
内部方式的时钟电路如图4—2(a) 所示，在RXD和TXD引脚上外接定时元件，内部振荡器就产生自激振荡。
定时元件通常采用石英晶体和电容组成的并联谐振回路。
晶体振荡频率可以在1.2～12MHz之间选择，电容值在5～30pF之间选择，电容值的大小可对频率起微调的作用。
外部方式的时钟电路如图4—2（b）所示，RXD接地，TXD接外部振荡器。
对外部振荡信号无特殊要求，只要求保证脉冲宽度，一般采用频率低于12MHz的方波信号。
片内时钟发生器把振荡频率两分频，产生一个两相时钟P1和P2，供单片机使用。
示，RXD接地，TXD接外部振荡器。
对外部振荡信号无特殊要求，只要求保证脉冲宽度，一般采用频率低于12MHz的方波信号。
片内时钟发生器把振荡频率两分频，产生一个两相时钟P1和P2，供单片机使用。
RXD接地，TXD接外部振荡器。
对外部振荡信号无特殊要求，只要求保证脉冲宽度，一般采用频率低于12MHz的方波信号。
片内时钟发生器把振荡频率两分频，产生一个两相时钟P1和P2，供单片机使用。
（a）内部方式时钟电路（b）外部方式时钟电路图4—2时钟电路2.复位及复位电路（1）复位操作复位是单片机的初始化操作。
其主要功能是把PC初始化为0000H，使单片机从0000H单元开始执行程序。
除了进入系统的正常初始化之外，当由于程序运行出错或操作错误使系统处于死锁状态时，为摆脱困境，也需按复位键重新启动。
STC89C52RC单片机介绍
STC89C52RC单片机介绍STC89C52RC单片机是宏晶科技推出的新一代高速/低功耗/超强抗干扰的单片机，指令代码完全兼容传统8051单片机，12时钟/机器周期和6时钟/机器周期可以任意选择。
主要特性如下：1. 增强型8051单片机，6时钟/机器周期和12时钟/机器周期可以任意选择，指令代码完全兼容传统8051.2. 工作电压：5.5V～3.3V（5V单片机）/3.8V～2.0V（3V单片机）3. 工作频率范围：0～40MHz，相当于普通8051的0～80MHz，实际工作频率可达48M Hz4. 用户应用程序空间为8K字节5. 片上集成512字节RA M6. 通用I/O口（32个），复位后为：P1/P2/P3/P4是准双向口/弱上拉，P0口是漏极开路输出，作为总线扩展用时，不用加上拉电阻，作为I/O口用时，需加上拉电阻。
7. ISP（在系统可编程）/IAP（在应用可编程），无需专用编程器，无需专用仿真器，可通过串口（R xD/P3.0,TxD/P3.1）直接下载用户程序，数秒即可完成一片8. 具有EEPR OM功能9. 具有看门狗功能10. 共3个16位定时器/计数器。
即定时器T0、T1、T211. 外部中断4路，下降沿中断或低电平触发电路，PowerDown模式可由外部中断低电平触发中断方式唤醒12. 通用异步串行口（UART），还可用定时器软件实现多个UART13. 工作温度范围：-40～+85℃（工业级）/0～75℃（商业级）14. PDIP封装STC89C52RC单片机的工作模式掉电模式：典型功耗<0.1μA,可由外部中断唤醒，中断返回后，继续执行原程序● 空闲模式：典型功耗2m A● 正常工作模式：典型功耗4M a～7mA● 掉电模式可由外部中断唤醒，适用于水表、气表等电池供电系统及便携设备STC89C52RC引脚图STC89C52RC引脚功能说明VCC（40引脚）：电源电压VSS（20引脚）：接地P0端口（P0.0～P0.7，39～32引脚）：P0口是一个漏极开路的8位双向I/O 口。
STC89C52单片机详细介绍
STC89C52单片机详细介绍单片机作为嵌入式系统中最重要的组成部分之一，广泛应用于各个领域。
STC89C52单片机是一款备受关注的产品，具备出色的性能和广泛的应用范围。
本文将详细介绍STC89C52单片机的特性、应用场景以及使用方法。
一、STC89C52单片机的概述STC89C52是由深圳市意法半导体技术有限公司推出的一款高性能、低功耗的8位单片机。
它采用了先进的CMOS技术，并具备51系列单片机的完整外设功能。
STC89C52单片机的主要特点如下：1. 指令执行速度快：STC89C52工作频率高达33MHz，使其能够迅速响应各种指令，并实现快速、高效的数据处理。
2. 存储空间大：STC89C52单片机内置8KB的闪存和256字节的RAM，可以满足大部分应用的存储需求。
3. 强大的外设功能：STC89C52单片机提供了丰富的外设，包括四个定时器/计数器、两个串口、一个可编程方式的I/O口等，以满足各种应用需求。
4. 丰富的接口资源：STC89C52单片机具备40个I/O引脚，可用于连接各种外部设备，如LCD显示屏、键盘、传感器等。
5. 低功耗设计：STC89C52单片机采用了先进的低功耗技术，在保证性能的同时，最大程度地降低功耗，延长系统的使用寿命。
二、STC89C52单片机的应用场景由于STC89C52单片机拥有强大的性能和丰富的外设功能，它在各个领域都有广泛的应用。
以下列举了几个常见的应用场景：1. 工业自动化控制：STC89C52单片机可以用于工厂的自动化控制系统中，通过与传感器、执行器等设备的连接，实现自动监控和控制，提高生产效率和安全性。
2. 家电控制：STC89C52单片机可以用于家电产品，如空调、洗衣机、电视等的控制系统中。
它可以控制设备的运行状态、模式切换以及与其他设备的通信，实现智能化的家居控制。
3. 电子秤：STC89C52单片机具备高精度的数据处理能力，可用于电子秤的设计。
(完整word版)STC89C52单片机详细介绍
STC89C52是一种带8K字节闪烁可编程可檫除只读存储器（FPEROM-Flash Programable and Erasable Read Only Memory ）的低电压，高性能COMOS8的微处理器，俗称单片机。
该器件采用ATMEL 搞密度非易失存储器制造技术制造，与工业标准的MCS-51指令集和输出管脚相兼容。
单片机总控制电路如下图4—1：图4—1单片机总控制电路1.时钟电路STC89C52内部有一个用于构成振荡器的高增益反相放大器，引脚RXD和TXD分别是此放大器的输入端和输出端。
时钟可以由内部方式产生或外部方式产生。
内部方式的时钟电路如图4—2(a) 所示，在RXD和TXD引脚上外接定时元件，内部振荡器就产生自激振荡。
定时元件通常采用石英晶体和电容组成的并联谐振回路。
晶体振荡频率可以在1.2～12MHz之间选择，电容值在5～30pF之间选择，电容值的大小可对频率起微调的作用。
外部方式的时钟电路如图4—2（b）所示，RXD接地，TXD接外部振荡器。
对外部振荡信号无特殊要求，只要求保证脉冲宽度，一般采用频率低于12MHz的方波信号。
片内时钟发生器把振荡频率两分频，产生一个两相时钟P1和P2，供单片机使用。
示，RXD接地，TXD接外部振荡器。
对外部振荡信号无特殊要求，只要求保证脉冲宽度，一般采用频率低于12MHz的方波信号。
片内时钟发生器把振荡频率两分频，产生一个两相时钟P1和P2，供单片机使用。
RXD接地，TXD接外部振荡器。
对外部振荡信号无特殊要求，只要求保证脉冲宽度，一般采用频率低于12MHz的方波信号。
片内时钟发生器把振荡频率两分频，产生一个两相时钟P1和P2，供单片机使用。
（a）内部方式时钟电路（b）外部方式时钟电路图4—2时钟电路2.复位及复位电路（1）复位操作复位是单片机的初始化操作。
其主要功能是把PC初始化为0000H，使单片机从0000H单元开始执行程序。
除了进入系统的正常初始化之外，当由于程序运行出错或操作错误使系统处于死锁状态时，为摆脱困境，也需按复位键重新启动。
stc89c52单片机技术资料
stc89c52单片机技术资料STC89C52RC单片机是一款由XXX推出的新一代高速、低功耗、超强抗干扰单片机。
该单片机的指令代码完全兼容传统的8051单片机，同时12时钟/机器周期和6时钟/机器周期可以任意选择。
主要特性包括：增强型8051单片机，指令代码完全兼容传统8051，6时钟/机器周期和12时钟/机器周期可以任意选择。
工作电压范围为5.5V～3.3V（5V单片机）/3.8V～2.0V（3V单片机），工作频率范围为～40MHz，实际工作频率可达48MHz。
用户应用程序空间为8K字节，片上集成512字节RAM，通用I/O口有32个。
具有ISP（在系统可编程）/IAP（在应用可编程）功能，无需专用编程器和仿真器，可通过串口直接下载用户程序。
具有EEPROM功能和看门狗功能，共3个16位定时器/计数器，外部中断4路。
通用异步串行口（UART），还可用定时器软件实现多个UART。
工作温度范围为-40～+85℃（工业级）/0～75℃（商业级），PDIP封装。
STC89C52RC单片机的工作模式包括掉电模式、空闲模式和正常工作模式。
其中，掉电模式的典型功耗小于0.1μA，可由外部中断唤醒，中断返回后继续执行原程序。
空闲模式的典型功耗为2mA，正常工作模式的典型功耗为4Ma～7mA。
掉电模式适用于水表、气表等电池供电系统和便携设备。
STC89C52RC单片机引脚图如下所示，其中VCC为电源电压，VSS为接地，P0端口为一个漏极开路的8位双向I/O 口，可作为输出端口和复用总线。
在Flash ROM编程时，P0端口接收指令字节。
除了定时器/计数器和定时器/计数器1，STC89C52RC还新增了定时器/计数器2.定时器/计数器2的控制和状态位位于T2CON表格中。
定时器2是一个16位定时/计数器，可以通过特殊功能寄存器T2CON中的C/T2位设置为定时器或计数器。
定时器2有三种操作模式：捕获、自动重新装载（递增或递减计数）和波特率发生器，这三种模式由T2CON中的位进行选择。
STC89C52单片机详细介绍
STC89C52单片机详细介绍首先，STC89C52具有高性能和大容量的特点。
它采用了一种高速的8位CPU核心，主频可以高达12MHz，具有较高的运算速度。
同时，STC89C52的存储器容量也非常大，包括8KB的可编程闪存和256字节的RAM，可以满足复杂程序的存储需求。
其次，STC89C52具有丰富的外设接口和功能。
它提供了许多通用I/O 口、多个串行口、多个定时器和脉冲宽度调制输出等功能。
这些外设和功能可以满足不同应用的需求，如LED显示、数码管控制、按键输入、传感器接口等。
此外，STC89C52具有低功耗的特点。
它采用了低功耗工艺和智能唤醒机制，可以在待机模式下降低功耗。
这使得STC89C52在依赖电池供电的系统中具有很好的应用潜力，如智能家居、传感器网络等。
STC89C52的硬件结构包括多个功能块，其中最重要的是CPU核心、存储器、定时器和外设接口。
CPU核心是STC89C52的控制中心，负责指令的执行和数据的处理。
存储器包括程序存储器和数据存储器，用于存储程序和数据。
定时器用于产生定时和计数信号，可以实现延时和定时功能。
外设接口提供了与外部设备的连接，使得STC89C52可以与其他设备进行数据交换和通信。
STC89C52的应用非常广泛。
它可以用于各种电子设备的控制和处理，如家用电器、机器人、工业控制等。
此外，由于STC89C52具有丰富的外设接口和功能，它还可以用于各类传感器网络、嵌入式系统、智能监控等领域。
总结起来，STC89C52作为一种高性能的单片机，具有高速、大容量、低功耗和多种功能。
它的硬件结构包括CPU核心、存储器、定时器和外设接口，广泛应用于各类电子设备和工控系统中。
无论是家用电器还是工业控制，STC89C52都能提供高性能和灵活的解决方案。
STC89C52单片机介绍
STC89C52单片机介绍：单片机是指一个集成在一块芯片上的完整计算机系统。
尽管他的大部分功能集成在一块小芯片上，但是它具有一个完整计算机所需要的大部分部件：CPU、内存、内部和外部总线系统，目前大部分还会具有外存。
同时集成诸如通讯接口、定时器，实时时钟等外围设备。
而现在最强大的单片机系统甚至可以将声音、图像、网络、复杂的输入输出系统集成在一块芯片上。
单片机也被称为微控制器（Microcontroler），是因为它最早被用在工业控制领域。
单片机由芯片内仅有CPU的专用处理器发展而来。
最早的设计理念是通过将大量外围设备和CPU集成在一个芯片中，使计算机系统更小，更容易集成进复杂的而对提及要求严格的控制设备当中。
INTEL的Z80是最早按照这种思想设计出的处理器，从此以后，单片机和专用处理器的发展便分道扬镳。
早期的单片机都是8位或4位的。
其中最成功的是INTEL的8031，因为简单可靠而性能不错获得了很大的好评。
此后在8031上发展出了MCS51系列单片机系统。
基于这一系统的单片机系统直到现在还在广泛使用。
随着工业控制领域要求的提高，开始出现了16位单片机，但因为性价比不理想并未得到很广泛的应用。
90年代后随着消费电子产品大发展，单片机技术得到了巨大的提高。
随着INTEL i960系列特别是后来的ARM系列的广泛应用，32位单片机迅速取代16位单片机的高端地位，并且进入主流市场。
而传统的8位单片机的性能也得到了飞速提高，处理能力比起80年代提高了数百倍。
目前，高端的32位单片机主频已经超过300MHz，性能直追90年代中期的专用处理器，而普通的型号出厂价格跌落至1美元，最高端的型号也只有10美元。
当代单片机系统已经不再只在裸机环境下开发和使用，大量专用的嵌入式操作系统被广泛应用在全系列的单片机上。
而在作为掌上电脑和手机核心处理的高端单片机甚至可以直接使用专用的Windows和Linux操作系统。
单片机比专用处理器更适合应用于嵌入式系统，因此它得到了最多的应用。
STC89C52单片机介绍
STC89C52单片机介绍：单片机是指一个集成在一块芯片上的完整计算机系统。
尽管他的大部分功能集成在一块小芯片上，但是它具有一个完整计算机所需要的大部分部件：CPU、内存、内部和外部总线系统，目前大部分还会具有外存。
同时集成诸如通讯接口、定时器，实时时钟等外围设备。
而现在最强大的单片机系统甚至可以将声音、图像、网络、复杂的输入输出系统集成在一块芯片上。
单片机也被称为微控制器（Microcontroler），是因为它最早被用在工业控制领域。
单片机由芯片内仅有CPU的专用处理器发展而来。
最早的设计理念是通过将大量外围设备和CPU集成在一个芯片中，使计算机系统更小，更容易集成进复杂的而对提及要求严格的控制设备当中。
INTEL的Z80是最早按照这种思想设计出的处理器，从此以后，单片机和专用处理器的发展便分道扬镳。
早期的单片机都是8位或4位的。
其中最成功的是INTEL的8031，因为简单可靠而性能不错获得了很大的好评。
此后在8031上发展出了MCS51系列单片机系统。
基于这一系统的单片机系统直到现在还在广泛使用。
随着工业控制领域要求的提高，开始出现了16位单片机，但因为性价比不理想并未得到很广泛的应用。
90年代后随着消费电子产品大发展，单片机技术得到了巨大的提高。
随着INTEL i960系列特别是后来的ARM系列的广泛应用，32位单片机迅速取代16位单片机的高端地位，并且进入主流市场。
而传统的8位单片机的性能也得到了飞速提高，处理能力比起80年代提高了数百倍。
目前，高端的32位单片机主频已经超过300MHz，性能直追90年代中期的专用处理器，而普通的型号出厂价格跌落至1美元，最高端的型号也只有10美元。
当代单片机系统已经不再只在裸机环境下开发和使用，大量专用的嵌入式操作系统被广泛应用在全系列的单片机上。
而在作为掌上电脑和手机核心处理的高端单片机甚至可以直接使用专用的Windows和Linux操作系统。
单片机比专用处理器更适合应用于嵌入式系统，因此它得到了最多的应用。
STC89C52单片机简介
STC89C52单片机介绍：单片机是指一个集成在一块芯片上的完整计算机系统。
尽管他的大部分功能集成在一块小芯片上，但是它具有一个完整计算机所需要的大部分部件：CPU、内存、内部和外部总线系统，目前大部分还会具有外存。
同时集成诸如通讯接口、定时器，实时时钟等外围设备。
而现在最强大的单片机系统甚至可以将声音、图像、网络、复杂的输入输出系统集成在一块芯片上。
单片机也被称为微控制器（Microcontroler），是因为它最早被用在工业控制领域。
单片机由芯片内仅有CPU的专用处理器发展而来。
最早的设计理念是通过将大量外围设备和CPU集成在一个芯片中，使计算机系统更小，更容易集成进复杂的而对提及要求严格的控制设备当中。
INTEL的Z80是最早按照这种思想设计出的处理器，从此以后，单片机和专用处理器的发展便分道扬镳。
早期的单片机都是8位或4位的。
其中最成功的是INTEL的8031，因为简单可靠而性能不错获得了很大的好评。
此后在8031上发展出了MCS51系列单片机系统。
基于这一系统的单片机系统直到现在还在广泛使用。
随着工业控制领域要求的提高，开始出现了16位单片机，但因为性价比不理想并未得到很广泛的应用。
90年代后随着消费电子产品大发展，单片机技术得到了巨大的提高。
随着INTEL i960系列特别是后来的ARM系列的广泛应用，32位单片机迅速取代16位单片机的高端地位，并且进入主流市场。
而传统的8位单片机的性能也得到了飞速提高，处理能力比起80年代提高了数百倍。
目前，高端的32位单片机主频已经超过300MHz，性能直追90年代中期的专用处理器，而普通的型号出厂价格跌落至1美元，最高端的型号也只有10美元。
当代单片机系统已经不再只在裸机环境下开发和使用，大量专用的嵌入式操作系统被广泛应用在全系列的单片机上。
而在作为掌上电脑和手机核心处理的高端单片机甚至可以直接使用专用的Windows和Linux操作系统。
单片机比专用处理器更适合应用于嵌入式系统，因此它得到了最多的应用。
stc89c52单片机技术资料
STC89C52RC单片机介绍STC89C52RC单片机是宏晶科技推出的新一代高速/低功耗/超强抗干扰的单片机，指令代码完全兼容传统8051单片机，12时钟/机器周期和6时钟/机器周期可以任意选择。
主要特性如下：•增强型8051单片机，6时钟/机器周期和12时钟/机器周期可以任意选择，指令代码完全兼容传统8051.•工作电压：5.5V～3.3V（5V单片机）/3.8V～2.0V（3V单片机）•工作频率范围：0～40MHz，相当于普通8051的0～80MHz，实际工作频率可达48MHz•用户应用程序空间为8K字节•片上集成512字节RAM•通用I/O口（32个），复位后为：P1/P2/P3/P4是准双向口/弱上拉，P0口是漏极开路输出，作为总线扩展用时，不用加上拉电阻，作为I/O口用时，需加上拉电阻。
•ISP（在系统可编程）/IAP（在应用可编程），无需专用编程器，无需专用仿真器，可通过串口（RxD/P3.0,TxD/P3.1）直接下载用户程序，数秒即可完成一片•具有EEPROM功能•具有看门狗功能•共3个16位定时器/计数器。
即定时器T0、T1、T2•外部中断4路，下降沿中断或低电平触发电路，Power Down模式可由外部中断低电平触发中断方式唤醒•通用异步串行口（UART），还可用定时器软件实现多个UART•工作温度范围：-40～+85℃（工业级）/0～75℃（商业级）•PDIP封装STC89C52RC单片机的工作模式•掉电模式：典型功耗<0.1μA,可由外部中断唤醒，中断返回后，继续执行原程序•空闲模式：典型功耗2mA•正常工作模式：典型功耗4Ma～7mA•掉电模式可由外部中断唤醒，适用于水表、气表等电池供电系统及便携设备STC89C52RC引脚图STC89C52RC引脚功能说明VCC（40引脚）：电源电压VSS（20引脚）：接地P0端口（P0.0～P0.7，39～32引脚）：P0口是一个漏极开路的8位双向I/O口。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
STC89C52是一种带8K字节闪烁可编程可檫除只读存储器（FPEROM-Flash Programable and Erasable Read Only Memory ）的低电压，高性能COMOS8的微处理器，俗称单片机。
该器件采用ATMEL 搞密度非易失存储器制造技术制造，与工业标准的MCS-51指令集和输出管脚相兼容。
单片机总控制电路如下图4—1：
图4—1单片机总控制电路
1.时钟电路
STC89C52内部有一个用于构成振荡器的高增益反相放大器，引
脚RXD和TXD分别是此放大器的输入端和输出端。
时钟可以由内部方式产生或外部方式产生。
内部方式的时钟电路如图4—2(a) 所示，在RXD和TXD引脚上外接定时元件，内部振荡器就产生自激振荡。
定时元件通常采用石英晶体和电容组成的并联谐振回路。
晶体振荡频率可以在1.2～12MHz之间选择，电容值在5～30pF之间选择，电容值的大小可对频率起微调的作用。
外部方式的时钟电路如图4—2（b）所示，RXD接地，TXD接外部振荡器。
对外部振荡信号无特殊要求，只要求保证脉冲宽度，一般采用频率低于12MHz的方波信号。
片内时钟发生器把振荡频率两分频，产生一个两相时钟P1和P2，供单片机使用。
示，RXD接地，TXD接外部振荡器。
对外部振荡信号无特殊要求，只要求保证脉冲宽度，一般采用频率低于12MHz的方波信号。
片内时钟发生器把振荡频率两分频，产生一个两相时钟P1和P2，供单片机使用。
RXD接地，TXD接外部振荡器。
对外部振荡信号无特殊要求，只要求保证脉冲宽度，一般采用频率低于12MHz的方波信号。
片内时钟发生器把振荡频率两分频，产生一个两相时钟P1和P2，供单片机使用。
（a）内部方式时钟电路（b）外部方式时钟电路
图4—2时钟电路
2.复位及复位电路
（1）复位操作
复位是单片机的初始化操作。
其主要功能是把PC初始化为0000H，使单片机从0000H单元开始执行程序。
除了进入系统的正常初始化之外，当由于程序运行出错或操作错误使系统处于死锁状态时，为摆脱困境，也需按复位键重新启动。
除PC之外，复位操作还对其他一些寄存器有影响，它们的复位状态如表一所示。
表一一些寄存器的复位状态
寄存器复位状态寄存器复位状态
PC 0000H TCON 00H
ACC 00H TL0 00H
PSW 00H TH0 00H
SP 07H TL1 00H
DPTR 0000H TH1 00H
P0-P3 FFH SCON 00H
IP XX000000B SBUF 不定
IE 0X000000B PCON 0XXX0000B TMOD 00H
（2）复位信号及其产生
RST引脚是复位信号的输入端。
复位信号是高电平有效，其有效时间应持续24个振荡周期(即二个机器周期)以上。
若使用颇率为6MHz的晶振，则复位信号持续时间应超过4us才能完成复位操作。
产生复位信号的电路逻辑如图4—3所示：
图4—3复位信号的电路逻辑图
整个复位电路包括芯片内、外两部分。
外部电路产生的复位信号(RST)送至施密特触发器，再由片内复位电路在每个机器周期的S5P2
时刻对施密特触发器的输出进行采样，然后才得到内部复位操作所需要的信号。
复位操作有上电自动复位相按键手动复位两种方式。
上电自动复位是通过外部复位电路的电容充电来实现的，其电路如图4—4（a）所示。
这佯，只要电源Vcc的上升时间不超过1ms，就可以实现自动上电复位，即接通电源就成了系统的复位初始化。
按键手动复位有电平方式和脉冲方式两种。
其中，按键电平复位是通过使复位端经电阻与Vcc电源接通而实现的，其电路如图4—4（b）所示；而按键脉冲复位则是利用RC微分电路产生的正脉冲来实现的，
其电路如图4—4（c）所示：
（a）上电复位（b）按键电平复位（c）按键脉冲复位图4—4复位电路
上述电路图中的电阻、电容参数适用于6MHz晶振，能保证复位信号高电平持续时间大于2个机器周期。
本系统的复位电路采用图4—4（b）上电复位方式。
STC89C52具体介绍如下：
①主电源引脚（2根）
VCC(Pin40)：电源输入，接＋5V电源
GND(Pin20)：接地线
②外接晶振引脚（2根）
XTAL1(Pin19)：片内振荡电路的输入端
XTAL2(Pin20)：片内振荡电路的输出端
③控制引脚（4根）
RST/VPP(Pin9)：复位引脚，引脚上出现2个机器周期的高电平将使单片机复位。
ALE/PROG(Pin30)：地址锁存允许信号
PSEN(Pin29)：外部存储器读选通信号
EA/VPP(Pin31)：程序存储器的内外部选通，接低电平从外部程序存储器读指令，如果接高电平则从内部程序存储器读指令。
④可编程输入/输出引脚（32根）
STC89C52单片机有4组8位的可编程I/O口，分别位P0、P1、P2、P3口，每个口有8位（8根引脚），共32根。
PO口（Pin39～Pin32）：8位双向I/O口线，名称为P0.0～P0.7 P1口（Pin1～Pin8）：8位准双向I/O口线，名称为P1.0～P1.7 P2口（Pin21～Pin28）：8位准双向I/O口线，名称为P2.0～P2.7 P3口（Pin10～Pin17）：8位准双向I/O口线，名称为P3.0～P3.7
STC89C52主要功能如表二所示。
表二 STC89C52主要功能
主要功能特性。
