《第三节 照明电路的检修
照明电路的一般故障及检修方法
照明电路的一般故障及检修方法家庭照明电路在使用时免不了会出故障而导致用户不能用电，这给我们的生活带来许多的不便。
所以，了解一些常见的电路故障以及学会一些必要的判断、检修方法是非常必要的。
这也可以培养我们运用所学知识解决实际问题的能力。
一、熟知的常见故障1.开路如灯丝断了；电线接头断开了、灯座、开关、拉线盒开路；熔丝熔断或进户线开路等。
开路会造成用电器无电流通过而无法正常工作。
2.短路如接在灯座内两个接线柱的火线和零线相碰；插座或插头内两根接线相碰；火线和零线直接连接而造成短路。
短路会把熔丝熔断而使整个照明电路断电，严重者会烧毁线路引起火灾。
（挂急诊、百度查“都市电工”应急抢修）3.过载电路中用电器的总功率过大或单个用电器的功率过大。
产生的现象和后果如同短路。
（加速线路老化）4.电路接触不良如灯座、开关、挂线盒接触不良；熔丝接触不良；线路接头处接触不良等。
这样会使灯忽明忽暗，用电器不能连续正常工作。
（最为常见，俗称虚连打火，很多老百姓不知道找谁修，挺着、烧毁了家用电器，家庭电气火灾隐患源头）5.电路本身连接错误而引起故障如插座的两个接线柱全部接在火线或零线上；开关误接在主线中的火线上；灯泡串联接在电路中等。
热水器插座没有地线、开关控制了零线，关灯灯还频闪、零线地线接反了一用电漏电开关就跳闸、6、线路漏电经常无原无故跳闸，换了新的空开，过不多久还跳。
有时跳完能推上去，有时跳完一推上去就崩下来，故障多发生在天气湿度大的下雨天。
家用电器不能正常使用，人不在家的时候，鱼缸突然断电了，冰箱停用了，对家庭财产造成损失。
二、掌握检修故障的一般方法检修开路先用测电笔检查总闸刀开关处。
如有电，再用校火灯头（一盏好的白炽灯，在灯座上引出两根线就成为校火灯头）并联在闸刀开关下的两个接线柱上，如灯亮，说明进户线正常（如灯不亮，说明进户线开路，只需要修复进户线即可），再用测电笔检查各个支路中的火线，如氖管不发光，表明这个支路中的火线开路，应修复接通火线；如各个支路中用测电笔时氖管都发光，则再用校火灯头分别接到各个支路中检查，发现哪个支路的灯不亮，就表明这个支路的零线开路了，需修复这个支路的零线。
照明电路常见的故障分析与检修
照明电路常见的故障分析与检修照明电路就是利用输电线路进行并联或者串联的方式将开关与照明装置连接起来，进而达到照明的效果。
照明电路应用范围极为广泛，在社会生产生活中随处可见，是推动社会正常发展以及保证民众正常生活的必备条件之一。
根据这一状况，针对照明电路进展的研究较为普遍，主要研究的方向就是控制照明电路出现故障，对各种类型的照明电路故障能够及时了解并且进行检修，保证照明电路的正常运行。
标签：照明电路；常见故障分析；故障检修照明电路随着现代社会不断发展而逐步复杂化，随着现代社会对于能源的节省意识不断提升，照明电路逐渐往声控光控统一化形式的照明电路方向发展。
照明电路的类型以及串联并联方式愈发复杂化，所涉及的知识以及所涉及的原理逐步深奥化，照明电路所出现的故障原因也逐渐多形式化，出现故障的频率也较高。
由于照明电路在社会发展中所发挥的重要作用，即照明电路能够帮助人类更为充分的利用时间，能够在夜晚进展工作，能够提供光亮帮助人们探索未知世界。
照明电路类型复杂多样，模式大小不一，适用范围各不相同，对照明电路中出现的各种类型故障进行分析以及采取相对应检修方式是极为必要的。
1 照明电路常见故障分析照明电路不同应用范围以及不同应用形式所涉及的具体原理以及具体技术存在相应的差别，照明电路所涉及的故障种类较为固定，但是导致特定故障类型的原因各不相同。
因此，需要进行全面的研究以及具体的探析，照明电路常见故障类型主要为电路短路、电路短路、以及漏电。
导致这些故障出现的原因各式各样，主要范围就是特点照明电路中所涉及的工具、设备以及线路出现的问题，包括设备、装置本身内部存在的问题，电路连接的问题，线路内部存在的问题，以及照明电路所处的范围等。
因此，在研究造成具体故障原因的过程中需要考虑全面性原则。
1.1 照明电路常见故障之一短路照明电路中较为常见的故障类型之一就是短路，电路短路的主要机理就是电流不流经任何设备，直接通过线路有电源设备的正极流向负极，在此过程中由于电阻过小，导致在确定电压环境下的电流过高，对于相应电源设备造成过大的损耗以及伤害。
照明电路的日常检修
照明电路的日常检修照明电路的日常检修工作意义重大，是照明电路能够正常运行的有效保障，在检修故障电路时，检修人员可依照肯定的检修方法：①闻，主要是确认待检线路是否有烧焦的糊味或其他塑料过热的味道；②看，认真查看线路，是否存在烧焦、短路或破损现象；③听，检查是否有漏电产生的特别声音；④测，用电笔、万用表等检修设备对线路分段检测，快速确定发生故障的线路。
将这四种检测方法融汇应用，可有效提高检修效率，提高作业力量。
下面简洁介绍一下常见故障的检修方法。
1.短路检修在进行短路检修工作时，可实行从主到支的方法逐步检修，首先用试检灯测试主干线路，将试检灯串联接入短路器的两段，若灯亮则说明线路中存在短路，然后依次测试各个支干线路，将试检灯串联接入支干线路的开关两端，那条支干的试检灯亮了就表明这条支干线路存在短路故障。
2.过载检修检修过载故障可从两方面入手，一方面从电气设备入手，检查线路上的电气设备的输出功率是否超过线路的承载力量，若时因设备输出功率过大引起的，可将设备移至别处或断开；另一方面从线路入手，检查线路的绝缘层是否有破损现象，若破损严峻时，可考虑更换新导线。
3.漏电检修漏电检修比较简单，由于当发生较轻漏电故障时，是没有明显现象的，不能给检修人员供应参考，所以在进行漏电检修时首先要确认线路是否存在漏电现象，在照明线路总开关上接一支万能表，保持电灯开关连通状态，取下灯泡，若指针有摇摆现象则表明照明线路存在漏电故障。
在明确了存在漏电故障时，就需要进一步确定漏电范围，第一步应推断是零线与火线间漏电还是相线与大地间的漏电，接入万能表，切断零下，若指针归零，则是零线与火线间漏电；若只是指针示数变小，则是两种漏电都存在；若指针示数变，则是后者漏电。
其次步确定漏电位置，断开总开关，若指针归零，则是支干线路漏电；若指针只是减小，则主干线路和支干线路均漏电；若指针示数不变，则是主干线路漏电。

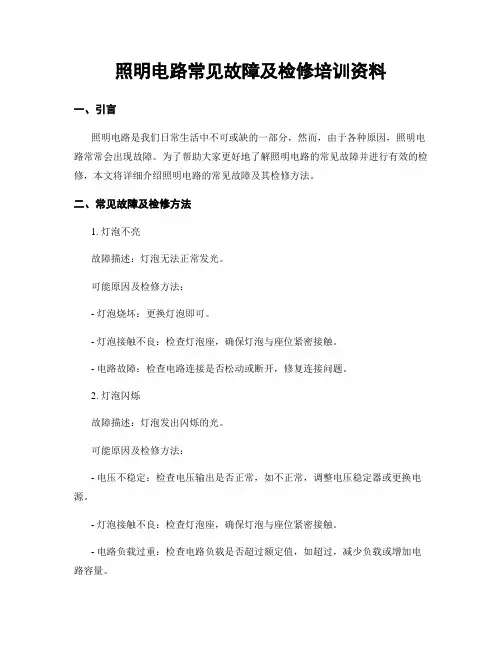

照明电路常见故障及检修培训资料
照明电路常见故障及检修培训资料一、引言照明电路是我们日常生活中不可或缺的一部分，然而，由于各种原因，照明电路常常会出现故障。
为了帮助大家更好地了解照明电路的常见故障并进行有效的检修，本文将详细介绍照明电路的常见故障及其检修方法。
二、常见故障及检修方法1. 灯泡不亮故障描述：灯泡无法正常发光。
可能原因及检修方法：- 灯泡烧坏：更换灯泡即可。
- 灯泡接触不良：检查灯泡座，确保灯泡与座位紧密接触。
- 电路故障：检查电路连接是否松动或断开，修复连接问题。
2. 灯泡闪烁故障描述：灯泡发出闪烁的光。
可能原因及检修方法：- 电压不稳定：检查电压输出是否正常，如不正常，调整电压稳定器或更换电源。
- 灯泡接触不良：检查灯泡座，确保灯泡与座位紧密接触。
- 电路负载过重：检查电路负载是否超过额定值，如超过，减少负载或增加电路容量。
3. 灯泡过早熄灭故障描述：灯泡在使用一段时间后突然熄灭。
可能原因及检修方法：- 灯泡寿命到期：更换灯泡即可。
- 灯泡过热：检查灯泡周围是否有堆积的灰尘或其他障碍物，清理灯泡周围环境。
- 电路过载：检查电路负载是否超过额定值，如超过，减少负载或增加电路容量。
4. 照明电路漏电故障描述：照明电路存在漏电现象。
可能原因及检修方法：- 灯具绝缘损坏：检查灯具绝缘是否完好，如有损坏，更换绝缘材料。
- 电路接地不良：检查接地线是否连接良好，确保接地线与地面良好接触。
- 灯具线路短路：检查灯具线路是否有短路现象，修复短路问题。
5. 照明电路线路断开故障描述：照明电路线路中断。
可能原因及检修方法：- 线路松动或断开：检查线路连接是否松动或断开，修复连接问题。
- 线路老化或损坏：检查线路是否老化或损坏，如有问题，更换线路或修复损坏部分。
- 电路保护器故障：检查电路保护器是否正常工作，如有故障，更换保护器。
三、照明电路检修注意事项1. 安全第一：在进行照明电路检修时，务必断开电源，并采取必要的安全措施，如佩戴绝缘手套和护目镜等。
照明控制电路常见故障及检修培训资料
照明控制电路常见故障及检修培训资料
1. 前言
照明控制电路常见故障的发生给我们的生活和工作带来了不便。
为了提高我们对照明控制电路故障的识别和解决能力，本文档将提
供相关知识和培训资料，帮助您进行故障检修。
2. 常见故障及原因
以下是一些照明控制电路常见故障及其可能的原因：
- 灯泡不亮：可能是灯泡烧坏、灯泡接触不良、电路开关损坏等。
- 灯泡闪烁：可能是电压不稳定、电路接触不良、灯泡老化等。
- 灯光过暗：可能是电压过低、灯泡功率不匹配、电阻损坏等。
3. 故障检修步骤
当发生照明控制电路故障时，以下是一些常见的检修步骤：
- 检查灯泡：确认灯泡是否烧坏，可使用测试工具检测灯泡的
亮度。
- 检查电路连接：确保电路连接正常，没有松动的接线或脱落的电缆。
- 检查电路开关：测试开关是否正常工作，可以尝试使用替代的开关进行测试。
- 检查电压稳定性：使用电压表测量电路中的电压，确保电压稳定在适当范围内。
4. 培训资料
本文档还提供了一些有关照明控制电路故障检修的培训资料，包括图表、示意图和实际案例，以帮助您更深入地理解和掌握故障检修的技巧和方法。
5. 结论
通过研究和掌握本文档提供的照明控制电路故障检修知识和培训资料，您将能够更快速、准确地诊断和解决照明控制电路故障，提高照明系统的可靠性和效率。
请注意，此文档仅为培训资料，具体的检修操作应遵循相关电气安全规范，并由专业人员进行。

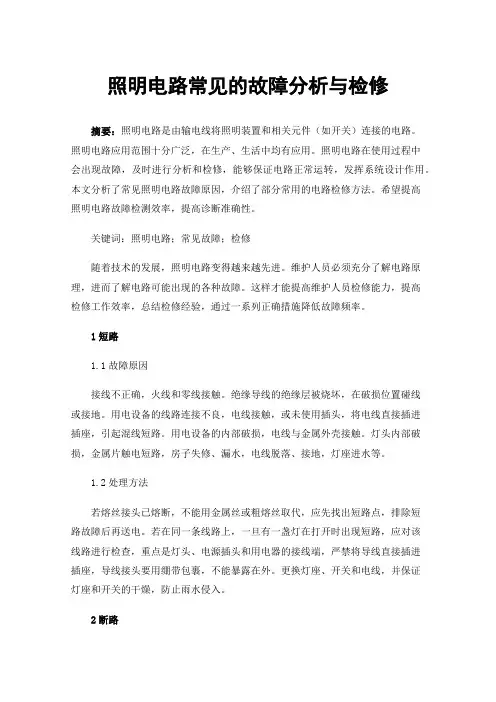

照明电路常见的故障分析与检修
照明电路常见的故障分析与检修摘要：照明电路是由输电线将照明装置和相关元件（如开关）连接的电路。
照明电路应用范围十分广泛，在生产、生活中均有应用。
照明电路在使用过程中会出现故障，及时进行分析和检修，能够保证电路正常运转，发挥系统设计作用。
本文分析了常见照明电路故障原因，介绍了部分常用的电路检修方法。
希望提高照明电路故障检测效率，提高诊断准确性。
关键词：照明电路；常见故障；检修随着技术的发展，照明电路变得越来越先进。
维护人员必须充分了解电路原理，进而了解电路可能出现的各种故障。
这样才能提高维护人员检修能力，提高检修工作效率，总结检修经验，通过一系列正确措施降低故障频率。
1短路1.1故障原因接线不正确，火线和零线接触。
绝缘导线的绝缘层被烧坏，在破损位置碰线或接地。
用电设备的线路连接不良，电线接触，或未使用插头，将电线直接插进插座，引起混线短路。
用电设备的内部破损，电线与金属外壳接触。
灯头内部破损，金属片触电短路，房子失修、漏水，电线脱落、接地，灯座进水等。
1.2处理方法若熔丝接头已熔断，不能用金属丝或粗熔丝取代，应先找出短路点，排除短路故障后再送电。
若在同一条线路上，一旦有一盏灯在打开时出现短路，应对该线路进行检查，重点是灯头、电源插头和用电器的接线端，严禁将导线直接插进插座，导线接头要用绷带包裹，不能暴露在外。
更换灯座、开关和电线，并保证灯座和开关的干燥，防止雨水侵入。
2断路2.1故障原因如果某个电路的所有的电灯都不能工作，那就是干线回路有断路的问题。
用试电笔对灯头或开关桩进行试验时，如果氖泡亮，则表示为零线断开；如果氖管不亮，说明火线断路。
此时，应先检查总开关和总熔断器，看看有没有接触不良、导线松动、熔丝熔断等，若一切正常，由前一步一步地往后检查，找到断线处。
如果只有少数几个灯泡熄灭，那就是部分导线断路，只要找到这些灯泡的共用导线就行了。
个别灯泡不亮时，要特别注意灯泡、灯头、灯座开关等，如果没有问题，就重新检查与之相连的电路[1]。
浅议照明线路的常见故障与检修
浅议照明线路的常见故障与检修照明线路是指为供电给灯具而安装的电线、电缆及相关电气设备和附件的系统。
该系统中的元器件等设备在长期的使用过程中，会产生各种故障，给正常的照明使用造成很大的困难。
本篇文章将从常见的故障点进行讨论并提出相应的解决方案。
1.灯具亮度降低灯具亮度降低常常是由于灯泡老化或者电源电压不稳定引起的。
此时用户可以检查灯泡是否需要更换或者是否存在电压波动问题。
如果是电压波动导致的问题，需要重新考虑照明线路的电压配合是否正确，建议换用稳定可靠的电源。
2.灯具不亮还是闪烁灯具不亮或者是出现闪烁现象，通常是由于电源电压缺陷或者是电线和电器附件故障所导致的。
如遇此类问题，首先应该向供电单位提供相应的故障报告，由专业人员进行检查。
如果是电线的故障，需要找到故障点进行修复。
同时，也可以检查照明线路的负载是否过重，是否需要加装线路来分担负载。
3.保险丝跳闸如果照明线路在使用过程中，发现保险丝跳闸，那么可能会是以下问题：过载，短路，过压或者是欠压等问题。
* 过载问题：当灯具负载过大时，会造成电流激增，导致保险丝跳闸。
此时可以考虑添加线路，将负荷进行平衡。
* 短路问题：当线路中出现导线间短路的现象时，电流也会激增，导致保险丝跳闸。
如果出现短路问题，需要检查线路中是否出现了漏电问题，以便准确找到短路位置，并进行修复。
* 过压或欠压问题：当供电电源的电压过高或者过低时，也会造成保险丝跳闸，此时可以考虑使用电压稳定器等设备来解决。
照明线路的故障检修需要有专业的人员进行处理，避免出现更多的问题。
同时，使用稳定可靠的设备和材料也是避免照明线路故障问题的一个关键点。
照明线路安装与检修
《照明线路安装与检修》教学大纲参考课时：100（1）课程性质与任务本课程是电气运行与控制专业学生,学习电气安装、运行、控制与维护相关专业课程的一门重要的、实际操作性很强的专业基础课。
它的任务是：以培养学生良好的职业道德和扎实的专业操作技能为主线，学习电网的基本概念、照明方式与种类、线路负荷计算及保护、照明配电系统；室内照明设计；识读照明线路电路原理图、施工图；通过实际操作,训练学生室内照明及照明线路安装、小型配电箱安装、公共场所照明线路安装、车间照明及配电线路安装与调试的基本技能。
（2）设计思路本课程依据电气运行与控制专业课程标准，以对学生电气控制设备的运行安装、调试、维护、生产能力为主线，在对行业人才需求充分调研分析的基础上，确定目前电气运行与控制急需和紧缺的岗位，分析岗位所需要掌握的相应技能，将其转化为学习领域。
通过每个项目的教学，要求学生建立自觉遵守电工安全操作规程的意识；培养学生“文明生产、安全第一”的职业意识、较扎实的专业操作技能和“敬业、务实、团结、合作”的团队协作精神。
为学习专业知识和职业技能大学基础，并注意渗透思想教育，逐步培养学生的辩证思维，加强学生的职业道德观念。
（3）课程教学目标①、了解安全用电常识，建立自觉遵守电工安全操作规程的意识。
培养维修电工的职业素养。
②、了解电力传输过程，会选择低压用户进户点和进户方式，了解高压进户的形式、量电方式和控制。
③、正确识读照明及配电线路电路原理图、施工图。
④、了解常用普通光源，光源的分类及照明方式，正确进行白炽灯、荧光灯、插座、开关、导线等器件的选择、接线及安装。
⑤、正确使用电工常用工具，按维修电工作业规程，完成室内照明及配线路的安装与检修。
⑥、了解配电系统及要求，按建筑照明设计标准 GB 50034-2004，进行用电线路设计和小型配电箱的安装。
⑦、了解光源的分类、照明方式，照明配电系统及照明配电方式，掌握照明负荷的计算方法、照明线路保护设置原则，正确进行照明线路的保护。
照明电路故障的检修
照明电路故障的检修照明电路的常见故障主要有断路、短路和漏电三种。
1产生断路的原因主要是熔丝熔断、线头松脱、断线、开关没有接通，铜铝接头腐蚀等。
2.电路造成短路的原因大致有以下几种:(1)用电器具接线不好，以致接头碰在一起。
(2)灯座或开关进水,螺口灯头内部松动或灯座顶芯歪斜造成内部短路。
(3)导线绝缘外皮损坏或老化损坏，并在零线和相线的绝缘处碰线。
3.漏电相线绝缘损坏而接地，用电设备内部绝缘损坏使外壳带电等原因，均会造成漏电。
漏电不但造成电力浪费，还可能造成人身触电伤亡事故。
漏电保护装置一般采用漏电开关。
当漏电电流超过整定电流值时，漏电保护器动作，切断电路。
若发现漏电保护器动作，则应查出漏电接地点并进行绝缘处理后再通电。
照明电路的接地点多发生在穿墙部位和靠近墙壁或天花板等部位。
查找接地点时，应注意查找这些部位。
漏电查找方法:(1)首先判断是否确定漏电。
要用摇表，看其绝缘电阻值的大小，或在被检查建筑物的总开关上串接一只万用表，接通全部电灯开关，取下所有灯泡，进行仔细观察。
若电流表指针摇动，则说明漏电。
指针偏转的多少，表明漏电电流的大小。
若偏转多，则说明漏电大。
确定漏电后可按下一步继续进行检查。
(2)判断是火线与零线之间的漏电，还是相线与大地间的漏电，或者是两者兼而有之。
以流指示为零，是相线与零线之间的漏电;电流表指示变小但不为零，则表明相线与零线、相线与大地之间均有漏电。
(3)确定漏电范围。
取下分路熔断器或拉下开关刀闸，电流若不变化，则表明是总线漏电;电流指示为零，则表明是分路漏电;电流指示变小但不为零，则表明总线与分路均有漏电。
(4)找出漏电点。
按前面介绍的方法确定漏电的线段后，依次拉断该电路灯具的开关，当拉断某一开关时,电流指针回零或变小，若回零则是这一分支线漏电，若变小则除该分支漏电外还有其他漏电处;若所有灯具开关都拉断后，电流表指针仍不变，则说明是该段干线漏电。
依照上述方法依次把故障范围缩小到一个较短线段或小范围之后，便可进一步检查该段电路的接头，以及电线穿墙处等有无漏电情况。
照明电路的维修
照明电路的维修白炽灯电路维修经验交流1.灯泡突然发白烧坏一般由于灯泡钨丝搭连，造成钨丝局部短路而烧坏；但也有可能是电源电压突然升高（如三相四线制电路的零线断线）引起；如果是新接电路，还应检查电路电源是否接错，如将~220V供电电路接成~380V；如果是新换灯泡立即烧坏，可能是将~110V或~36V的灯泡接在220V的电路上，所以更换灯泡时应检查电路的灯泡玻璃顶部的标志，不要盲目更换。
2.某住户所有电灯都不亮1）如果某住户内所有电灯都不亮，插座也无电，应首先观察该住户邻居的电灯是否正常，如果周围邻居的电灯也都不亮，说明故障在室外公共电路，应了解公共电路的走线情况，检修公共电路。
2）如果周围邻居的电灯都正常，说明是该住户的电路故障，应先了解该住户的走线情况，然后依次检查该住户的总熔断器是否熔断，总开关处是否有电、总干线是否断路或接触不良等。
检查时，可用万用表测量该住户总开关、总熔断器进出线间的电压来判断，若该住户总开关进线有电，而出现无电，则表明该住户总开关动、静触头接触不良；若该住户总熔断器的进线端有电，而出线端无电，则表明有一只或两只熔断器的熔体熔断；若总开关和总熔断器均正常，说明户内照明总干线断路，对明线敷设的住户，可检查干线接线盒内的接头；对暗线敷设的住户，穿管线不许有接头，管内线一般不会断，应重点检查开关接线柱是否接触不良，分线孔处是否被老鼠咬断等。
3.某住户的部分电灯不亮上述故障说明该住户电路发生断路故障，如果断路发生在某支路，则支路内的电灯都不亮；如果断路故障发生在配电箱附近，则只有个别支路的电灯亮，大部分电灯都不亮。
所以应观察该住户的走线情况，发现灯不亮的规律，找出部分电灯的公共电路部分，检查相应分线盒内的接线是否松脱，接触是否良好。
如图1中的EL2~EL4不亮，应检查EL1~EL2所在的公共线路段。
即检查A~B、C~D两段电路。
图1 部分电灯不亮4.某一只电灯不亮应检查该电灯所在支路的开关、接线头、灯头、灯泡灯丝是否烧断。
《第三节 照明电路的检修
（上教版）八年级劳动技术教学设计第二章简单照明电路第三节照明电路的检修上海市李惠利中学陆蕾一、教学设计思路本设计的内容包括三个方面：一是了解电路检测工具的种类与检测方法；二是检测已经完成的作品；三是学习利用“实验记录表”进行故障分析。
本设计的基本思路是：以探究实践活动为基础，通过教师演示工具的规范使用，并组织学生从工具使用练习，到常见电路故障分析，直至作品检测实践，引导学生观察、分析和实践体验，学习用检测工具检测照明电路的一般步骤与方法，学习故障分析和故障的排除。
本设计要突出的重点是：检测工具的正确使用、交流电路故障的检修步骤和方法。
方法是：在对照明电路检测的探究与分析活动中，了解常见的电路故障；通过电路检测的实践活动，掌握基本工具的使用，针对性地选择正确的方法进行故障的鉴别与检修。
本设计要突破的难点是：故障点的判断。
方法是：利用“实验记录表”，引导学生使用工具对简单照明电路逐一进行故障分析，以及时找出故障的位置，并进行排除及修复。
本节教学安排4课时。
二、教学目标1. 知识与技能：（1）知道电路有通路、短路、断路三种状态。
（2）学会规范使用照明电路的检测工具，初步学会多用表的正确使用。
（3）初步学会利用仪器检测电路，排除电路故障。
2. 过程与方法：（1）通过学习用检测工具检测照明电路，体验电路检测的一般过程和方法。
（2）在检测故障和排除故障的实践过程中，提高分析问题和解决问题的能力。
3. 情感态度与价值观：（1）通过电路检测实践，提高安全意识和质量意识，逐步形成严谨规范的技术行为习惯。
（2）初步养成与他人合作交流的能力，发扬不断进取的精神。
三、教学重点与难点1. 教学重点：检测工具的正确使用、交流电路故障的检修步骤、方法。
2. 教学难点：故障点的判断。
四、教学器材学具：测电笔、校火灯头、多用表、照明电路作品。
教具：测电笔、校火灯头、多用表、照明电路示教版等。
五、教学流程图六、教学过程（一）检测工具的使用，检测步骤与方法1、课时建议：2课时2、准备知识：收集有关平时所看到的不规范的用电现象；预习书中“展示厅”中的图片，了解一些常见的不规范的用电现象。
照明电路的原理及维修
第八页，共二十二页。
电流流向(liú 分 xiànɡ) 析
第九页，共二十二页。
常见故障和检修：1、荧光灯不亮
（l）有220V左右(zuǒyòu)电压。
第七页，共二十二页。
动触片和静
触片分开(fēn
kāi)
工 作 原 理：
1、 启辉阶段：接通电源 启辉 器辉光放电 电路接通 灯丝 预热 辉光放电停止后 双金属 片冷却收缩 与静触片断开 镇流器产生较高的脉冲电压 灯管内水银(shuǐyín)蒸气弧光放电 辐射出紫外线发出白光。
重点
原理图：
启辉器
2、 工作阶段：灯管启辉后，
表明：荧光灯电路(diànlù)是畅通的 故障：在启辉器本身(běnshēn)或起辉器与其底座之间 接触不良。
方法：更换启辉器或使其接触良好，荧光灯即能正
常发光
第十页，共二十二页。
常见故障和检修：1、荧光灯不亮
（2）没有(méi yǒu)电压。
表明：电路(diànlù)不通
故障：灯管、灯丝(dēnɡ sī)、镇流器、开关等部位有断 开点。 方法：将万用表拨到电阻R×1档，依次检查灯管、 灯丝、镇流器、开关等部位查出电路断开的故障点， 修复或更换之，即可使荧光灯发光
第十三页，共二十二页。
常见故障和检修：3、荧光灯时亮时暗 表明：电路(diànlù)是畅通的 故障：启辉器。故障起因于氖管内。 π型双金属片间隙太小。 从荧光灯工作原理可知，荧光灯接通电源时，220V电压足
以使氖管产生辉光放电，促使双金属片受热膨胀后闭合。闭合 后起辉器两端没有电压，氖管就不再发生辉光放电，双金属片 冷却后断开(duàn kāi)。氖管在荧光灯电路中起一个自动开关作用。
照明电路的维修
照明电路的维修1：白炽灯的故障维修1．灯不亮故障原因分析电源进线无电压、灯丝断开、灯头内接线脱落、灯头内接触点与灯泡接触不良、电路中有断线处、电路中有短路处、开关接触不良、电源熔丝断开。
2维修方法1)电源进线无电压。
不是正常停电，应查找线路的原因，并加以处理。
2)灯丝已断，应更换新的灯泡。
3)灯头内接线脱落，重新接好。
4)接触不良。
如是插口灯头，应去掉灯泡，修理弹簧触点，恢复弹性；若是螺旋灯头，在去掉灯泡后，用试电笔笔头将灯头中间的铜皮舌头向外翘出一点，使其与灯泡接触良好。
5)电路断线，用试电笔测试总开关相线和中性线是否断开，找出附近断线点，把断线接通。
6)开关接触不良应打开开关修理，或更换薪开关。
7)熔丝断开，查找短路点，分析短路原因，排除短路点，应更换新熔丝(或熔断器)，送电。
2：灯光暗淡1_故障原因分析电源电压过低、灯泡使用时间长，灯丝逐渐蒸发变细而使灯技术一奉通光变暗、绝缘损坏而有漏电现象，使灯泡上所得到的电压过低。
维修方法1)如果电源电压过低，应在电源电路上找原因，是否这段线路过长，负荷过重，电压降过大，根据具体情况进行处理。
2)灯泡使用时间过长，灯丝老化，应更换新灯泡。
3)如果因线路某处潮湿、漏电或有短路现象，要根据情况加以处理(如增加新的绝缘层，更换新的电气开关、灯头、熔断器等)，如线路老化应更换新电线。
4)如果是灯泡搭丝，最好更换新灯泡。
灯发出强烈白光1．故障原因分析电源电压过高、灯泡烧断后又重新搭丝使用、灯泡的额定电压低于电源电压。
2．维修方法用万用表测电源电压上下波动是否过大，如电源电压与白炽灯所要求的电压相差很大，查明原因。
灯忽明忽暗1．故障原因分析电源电压忽高忽低、附近有大电动机启动，受振动忽接忽离、熔丝与金属连接处电阻值增大、灯头、灯座、吊盒、开关以及导线接线点有接触不良。
2．维修方法1)用万用表测电源电压是否波动很大，是否电路上有接触不良处，应在电路上查找原因并进行处理。
照明电路常见故障检修判断方法电工维修技巧
照明电路常见故障检修推断方法 - 电工修理技巧照明电路的常见故障主要有短路、断路两种（电路的三种状态：通路、断路（开路）、短路）。
断路：产生断路的缘由主要是熔丝熔断、线头松脱、断线、开关没有接通、电线接头腐蚀等。
短路：造成短路的缘由大致有以下几种：用电器具接线不好，以至于接头碰在了一起；灯座或开关进水、螺口灯头内部松动或灯座顶芯歪斜遇到了螺口，造成内部短路；导线绝缘破损、老化，并在零线和相线的绝缘出碰线了。
发生短路故障时，会出电火花的现象，并引起短路爱护动作（熔丝烧断或者跳闸）。
当发觉短路有火花或者熔丝断、跳闸时，应先检查故障点。
尽量排解故障后再开闸通电。
另外，漏电也会造成照明线路故障，相线绝缘破损而接地，用电设备内部绝缘破损使外壳带电等缘由，都会造成漏电。
漏电不但造成电力铺张，还可能造成人身触电事故。
现在居民家中都会安装漏电、短路的爱护装置。
当漏电电路超过整定电流值时，漏电爱护装置便会切断电路。
从而造成日光灯等照明设备无法工作。
照明线路的故障一般有三种：过载、短路、开路。
过载故障：发觉灯光发红色，检查电源电压正常，说明线路已过载。
假如点灯都不亮，检查熔断器熔丝在中部或端部熔断，熔丝有残余，说明线路严峻过载。
应检查负载状况，有无较大容量用电设备等。
甩掉部分用电设备后更换熔丝，检查测量工作电流是否正常。
短路故障：发觉电灯都不亮，检查电源熔断器熔丝烧断，看不到熔丝残余，熔丝四周有弧光法、放电的烧痕，说明线路有短路故障。
处理时不允许有大熔丝，更不允许以铜丝或铁丝等金属丝代替熔丝，应从干线到分支线，分段检查短路故障点。
开路故障：发觉电灯都不亮，检查电源的熔断器熔丝完整良好，测量电源侧电源电压正常，负载侧无电压，则说明是开关接触不良造成。
假如负载侧电压也正常，可确定线路干线上有断开点，接受分段短接干线的方法找到断开点，确定断开点后将其接通。
一、故障检查方法1、故障调查在处理故障前应首先进行故障调查。
向出故障时在场者或操作者了解故障发生前的后的状况，询问故障发生之前有什么征兆，故障发生时是什么现象，有无改动过接线等。
照明电路的原理及维修
智能控制技术的应用
照明系统中的智能控制技术可以实现自 动调节灯光亮度，根据环境光线和人员 活动情况自动调节灯光亮度，有效节约 能源。
智能控制技术可以实现自动化故障诊断和 报警功能，及时发现和解决照明系统中的 故障问题，减少维修成本和维护时间。
智能控制技术可以实现远程监控和控制 照明系统，方便管理人员对整个照明系 统进行管理和维护，提高管理效率。
电源提供电能，开 关控制电路的通断， 负载消耗电能并产 生光亮
电路中电流的流向 ：电源正极→开关 →负载→导线→电 源负极
电流通过灯泡等负 载时，产生光能、 热能等能量
电路元件的作用
电源：提供电能， 使电路工作
导线：传输电流， 连接电路元件
负载：消耗电能， 将电能转换为其他 形式的能量
控制元件：控制电 路的工作状态，如 开关、继电器等
电路的分类
交流电路：电流 方向随时间变化， 应用广泛
直流电路：电流 方向固定，常用 于电池供电设备
单相电路：仅有 一根火线和一根 零线，常见于家 庭用电
三相电路：有三 根火线，常用于 工业用电
照明电路的常见故障及排除方 法
灯泡不亮
灯泡损坏：更换灯泡即可 开关损坏：更换开关即可 线路故障：检查线路是否接触良好，如有断路或短路，需修复或更换 电源故障：检查电源是否正常，如有异常，需修复或更换
添加标题
添加标题
添加标题
添加标题
使用专用的电线检测工具，确保电 线无短路、断路或接触不良等问题
遵循安全操作规程，确保电线连接 正确、安全可靠
更换损坏元件
定期检查照明电路，及时发 现并更换损坏元件，确保电 路正常运行
照明电路中常见的损坏元件 包括灯泡、开关、接触器等
照明电路常见的故障分析与检修
照明电路常见的故障分析与检修摘要：无论是生活中还是工作中，我们都离不开照明电路的使用。
照明电路的好坏是直接影响着电力照明情况，对照明电路的常见故障进行分析是非常重要的，目的在对于电路故障及时进行检修，保证照明电路的正常使用。
关键词：照明电路；常见故障；故障检修前言：日常生活中，我们离不开电的使用。
随着节能灯、声控灯的出现，照明电路的设计也日趋复杂，出现故障的可能性也在不断增大，为了保证照明电路的正常使用，本文着重阐述了照明电路的故障分析及其检修。
1照明电路简介照明电路主要由灯具，电源（镇流器）、电线、接线端子、电能表、电路开关、短路器等电器件组成。
1.灯具：灯具，是指能透光、分配和改变光源光分布的器具，包括除光源外所有用于固定和保护光源所需的全部零部件，以及与电源连接所必需的线路附件。
灯具根据光源主要分为白炽灯，荧光灯，LED灯三大类。
2.电源（镇流器）：灯具电源是向灯具提供功率的装置，也称电源供应器，它提供灯具中所有部件所需要的电能。
电源功率的大小，电流和电压是否稳定，将直接影响灯具的工作性能和使用寿命。
灯具电源主要分为两种，一种是恒流电源，一种是恒压电源。
室内灯具基本上采用恒流电源，户外景观低压灯具多采用恒压电源，高压灯具采用恒流电源。
3.接线端子：接线端子就是用于实现电气连接的一种配件产品，工业上划分为连接器的范畴。
随着工业自动化程度越来越高和工业控制要求越来越严格、精确，接线端子的用量逐渐上涨。
随着电子行业的发展，接线端子的使用范围越来越多，而且种类也越来越多。
用得最广泛的除了PCB板端子外，还有五金端子，螺帽端子，弹簧端子等等。
4.电能表：电能表是用来测量电能的仪表，又称电度表，火表，千瓦小时表，指测量各种电学量的仪表。
电能表按其使用的电路可分为直流电能表和交流电能表。
电能表按其工作原理可分为电气机械式电能表和电子式电能表。
电能表按其结构可分为整体式电能表和分体式电能表。
5.短路器：短路器又称为短路负载，其作用是将电磁能量全部反射回去。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
（上教版）八年级劳动技术教学设计第二章简单照明电路第三节照明电路的检修上海市李惠利中学陆蕾一、教学设计思路本设计的内容包括三个方面：一是了解电路检测工具的种类与检测方法；二是检测已经完成的作品；三是学习利用“实验记录表”进行故障分析。
本设计的基本思路是：以探究实践活动为基础，通过教师演示工具的规范使用，并组织学生从工具使用练习，到常见电路故障分析，直至作品检测实践，引导学生观察、分析和实践体验，学习用检测工具检测照明电路的一般步骤与方法，学习故障分析和故障的排除。
本设计要突出的重点是：检测工具的正确使用、交流电路故障的检修步骤和方法。
方法是：在对照明电路检测的探究与分析活动中，了解常见的电路故障；通过电路检测的实践活动，掌握基本工具的使用，针对性地选择正确的方法进行故障的鉴别与检修。
本设计要突破的难点是：故障点的判断。
方法是：利用“实验记录表”，引导学生使用工具对简单照明电路逐一进行故障分析，以及时找出故障的位置，并进行排除及修复。
本节教学安排4课时。
二、教学目标1. 知识与技能：（1）知道电路有通路、短路、断路三种状态。
（2）学会规范使用照明电路的检测工具，初步学会多用表的正确使用。
（3）初步学会利用仪器检测电路，排除电路故障。
2. 过程与方法：（1）通过学习用检测工具检测照明电路，体验电路检测的一般过程和方法。
（2）在检测故障和排除故障的实践过程中，提高分析问题和解决问题的能力。
3. 情感态度与价值观：（1）通过电路检测实践，提高安全意识和质量意识，逐步形成严谨规范的技术行为习惯。
（2）初步养成与他人合作交流的能力，发扬不断进取的精神。
三、教学重点与难点1. 教学重点：检测工具的正确使用、交流电路故障的检修步骤、方法。
2. 教学难点：故障点的判断。
四、教学器材学具：测电笔、校火灯头、多用表、照明电路作品。
教具：测电笔、校火灯头、多用表、照明电路示教版等。
五、教学流程图六、教学过程（一）检测工具的使用，检测步骤与方法1、课时建议：2课时2、准备知识：收集有关平时所看到的不规范的用电现象；预习书中“展示厅”中的图片，了解一些常见的不规范的用电现象。
3、导入：（1）、连接一灯一开关电路，合上开关，小灯泡发光。
然后设问。
（2）、打开开关，或将电路中的某一部分断开，小灯泡就不会发光，说明电路中没有电流。
然后设问。
（3）、将小灯泡取下，即用导线直接把电源的正负极连接起来，过一会儿手摸导线会感觉到导线发热。
然后设问。
设问1：（1）、这种处处连通的电路叫什么？（2）、这种因某一处断开而使电路中没有电流的电路叫什么？（3）、这种电路中没有用电器，直接用导线将电源正、负极相连的电路叫什么？设问2：完成照明电路后，是否就可以接上交流电源？启发学生进一步思考，分析得出对电路必须进行检测，为照明电路的检修作铺垫。
4、检测工具的种类与检测方法的探究活动。
●活动1：交流收集到的有关资料。
●活动2：教师介绍并演示三种检测工具的规范使用。
●活动3：探究工具的正确使用。
学生分为2人一组，提供检测工具：测电笔、校火灯头、多用表。
组织对三种检测工具的练习使用，反复练习达到会用、会读；并通过检测电路的尝试实践，了解三种检测工具的适用场合，逐步掌握工具的使用方法；介绍常见的电路故障，引导学生进行故障分析，合理选择正确的检测方法。
（二）照明电路板的检测、交流与展评1、课时建议：2课时2、准备知识：阅读信息库的资料。
3、导入●活动1：复习已学的基本检测技能。
●活动2：检测已经完成的作品。
关注：如何将已经学会的基本技能运用到电路的故障检测上？归纳：检测工具使用要领及检测故障的一般步骤。
●活动3：填写“实验记录表”。
根据已学的知识对电路的各种现象作预测并填写表格。
●活动4：作实验记录。
将数据与原先的猜测作对比。
●活动5：学生自查、互查，组织交流与评价。
七、教学参考一、多用表多用表是一种多量程和测量多种电量的便携式电子测量仪表。
一般的多用表以测量电阻，交、直流电流，交、直流电压为主。
有的多用表还可以用来测量音频电平、电容量、电感量和晶体管的β值等。
由于多用表结构简单，便于携带，使用方便，用途多样，量程范围广，因而它是维修仪表和调试电路的重要工具，是一种最常用的测量仪表。
多用表的种类很多，按其读数方式可分为模拟式多用表和数字式多用表两类。
1、模拟式多用表模拟式多用表是通过指针在表盘上摆动的大小来指示被测量的数值，因此，也称其为机械指针式万用表。
由于它价格便宜、使用方便、量程多、功能全等优点深受使用者的欢迎。
（1）．多用表的组成多用表在结构上主要由表头（指示部分）、测量电路、转换装置三部分组成。
多用表的面板上有带有多条标度尺的刻度盘、转换开关旋钮、调零旋钮和接线插孔等。
1）表头多用表的表头一般都采用灵敏度高，准确度好的磁电式直流微安表。
它是多用表的关键部件，多用表性能好坏，很大程度上取决于表头的性能。
表头灵敏度是指表头指针达到满刻度偏转时的电流值，这个电流数值越小，说明表头灵敏度越高，这样的表头特性就越好。
通电测试前表针必须准确地指向零位。
通常表头灵敏度只有几微安到几百微安。
2）测量电路测量电路是多用表的重要部分。
正因为有了测量电路才使多用表成了多量程电流表、电压表、欧姆表的组合体。
多用表测量电路主要由电阻、电容、转换开关和表头等部件组成。
在测量交流电量的电路中，使用了整流器件，将交流电变换成为直流电，从而实现对交流电量的测量。
3）转换装置它是用来选择测量项目和量限的。
主要由转换开关、接线柱、旋钮、插孔等组成。
转换开关是由固定触点和活动触点两大部分组成。
当转换开关转到某一位置时，可动触点就和某个固定触点闭合，从而接通相应的测量电路。
（2）．多用表表盘多用表是可以测量多种电量，具有多个量程的测量仪表，为此多用表表盘上都印有多条刻度线，并附有各种符号加以说明。
电流和电压的刻度线为均匀刻度线，欧姆档刻度线为非均匀刻度线。
不同电量用符号和文字加以区别。
直流量用“一”或“DC”表示，交流量用“～”或“AC”表示，欧姆刻度线用“Ω”表示。
为便于读数，有的刻度线上有多组数字。
多数刻度线没有单位，为了便于在选择不同量程时使用。
（3）．多用表的工作原理多用表是由电流表、电压表和欧姆表等各种测量电路通过转换装置组成的综合性仪表。
了解各测量电路的原理也就掌握了多用表的工作原理，各测量电路的原理基础就是欧姆定律和电阻串并联规律。
4．多用表的正确使用方法多用表的类型较多，面板上的旋钮、开关的布局也有所不同。
所以在使用多用表之前必须仔细了解和熟悉各部件的作用，认真分清表盘上各条标度所对应的量，多用表的正确使用应注意以下几点：1）多用表在使用之前应检查表针是否在零位上，如不在零位上，可用小螺丝刀调节表盖上的调零器，进行“机械调零”，使表针指在零位。
2）多用表面板上的插孔都有极性标记，测直流时，注意正负极性。
用欧姆挡判别二极管极性时，注意“＋”插孔是接表内电池的负极，而“一”插孔（也有标为“*”插孔）是接表内电池正极。
3）量程转换开关必须拨在需测档位置，不能拨错。
如在测量电压时，误拨在电流或电阻档，将会损坏表头。
4）在测量电流或电压时，如果对被测电流电压大小心中无数，应先拨到最大量程上试测，防止表针打坏。
然后再拨到合适量程上测量，以减小测量误差。
注意不可带电转换量程开关。
5）在测量直流电压、电流时，正负端应与被测的电压、电流的正负端相接。
测电流时，要把电路断开，将表串接在电路中。
6）测量高压或大电流时，要注意人身安全。
测试表笔要插在相应的插孔里，量程开关拨到相应的量程位置上。
测量前还要将多用表架在绝缘支架上，被测电路切断电源，电路中有大电容的应将电容短路放电，将表笔固定接好在被测电路上，然后再接通电源测量。
注意不能带电拨动转换开关。
7）测量交流电压、电流时，注意必须是正弦交流电压、电流。
其频率，也不能超过说明书上的规定。
8）测量电阻时，首先要选择适当的倍率档，然后将表笔短路，调节“调零”旋钮，使表针指零，以确保测量的准确性。
如“调零”电位器不能将表针调到零位，说明电池电压不足，需更换新电池，或者内部接触不良需修理。
不能带电测电阻，以免损坏多用表。
在测大阻值电阻时，不要用双手分别接触电阻两端，防止人体电阻并联造成测量误差。
每换一次量程，都要重新调零。
不能用欧姆档直接测量微安表表头、检流计、标准电池等仪器、仪表的内阻。
9）在表盘上有多条标度尺，要根据不同的被测量去读数。
测量直流量时，读“DC”或“一”那条标度尺，测交流量时读“AC”或“～”标度尺，标有“Ω”的标度尺为测量电阻时使用。
10）每次测量完毕，将转换开关拨到交流电压最高档，防止他人误用而损坏万用表。
也可防止转换开关误拨在欧姆档时，表笔短接而使表内电池长期耗电。
多用表长期不用时，应取出电池，防止电池漏液腐蚀和损坏万用表内零件。
（二）数字多用表数字万用表是采用集成电路模／数转换器和液晶显示器，将被测量的数值直接以数字形式显示出来的一种电子测量仪表。
数字多用表主要特点：·数字显示，直观准确，无视觉误差，并具有极性自动显示功能。
·测量精度和分辨率都很高。
·输入阻抗高，对被测电路影响小。
·电路的集成度高，便于组装和维修，使数字万用表的使用更为可靠和耐久。
·测试功能齐全。
·保护功能齐全，有过压、过流保护，过载保护和超输入显示功能。
·功耗低，抗干扰能力强，在磁场环境下能正常工作。
·便于携带，使用方便。
1．组成与工作原理数字万用表是在直流数字电压表的基础上扩展而成的。
为了能测量交流电压、电流、电阻、电容、二极管正向压降、晶体管放大系数等电量，必须增加相应的转换器，将被测电量转换成直流电压信号，再由A/D转换器转换成数字量，并以数字形式显示出来。
数字万用表的基本结构如图2-1-6所示。
它由功能转换器、A/D转换器、LCD显示器（液晶显示器）、电源和功能／量程转换开关等构成。
常用的数字万用表显示数字位数有三位半、四位半和五位半之分。
对应的数字显示最大值分别为1 999，19 999和199 999，并由此构成不同型号的数字万用表。
2．使用方法1）直流电压测量·将黑色表笔插入COM插孔，红色表笔插入VΩ插孔。
·将功能开关置于DCV量程范围，并将表笔并接在被测负载或信号源上，在显示电压读数时，同时会指示出红表笔的极性。
注意：（1）．在测量之前不知被测电压的范围时应将功能开关置于高量程档后逐步调低。
(2）．仅在最高位显示“1”时，说明已超过量程，须调高一档。
(3）．不要测量高于1OOOV的电压，虽然有可能读得读数，但可能会损坏内部电路。
(4）．特别注意在测量高压时，避免人体接触到高压电路。
3．维护事项1）不要接到高于1000V直流或有效值750V交流以上的电压上去。
