UG_NX_modeling_4form_feature
UGFreeFormFeature解析
Creating Features from Section Strings（由截面曲线生 成自由曲面）
Creating Features from Faces（由已有曲面生成自 由曲面）
Creating Features from Faces, Tangency Strings, Limits, and More（由已有曲面、相切曲线等条件 生成自由曲面）
尽管UG中自由曲面特征建模是较复杂也是较难掌握的建模方法， 但以下介绍的都是自由曲面最基本的建模方法，只要您能循序 渐进，多多练习，相信您能掌握UG自由曲面建模的基本方法。
2018/10/19 1
自由曲面特征概况
下面您将要学习如何创建自由曲面特征， 以下显示的是几个自由曲面例子。
2018/10/19
UG NX
注意，您修改这些 参数以后，将对以 后创建的物体起作 用。
2018/10/19
15
建模参数设置Modeling Preferences
Body Type：控制体的类型，即创建的体是实体还是片体，该选项用 于Through Curve Mesh，Through Curves，Swept，Section及 Ruled 等自由曲面特征的生成以及Extruded Body 和Revolved Body 的生成。 片体没有厚度，实体有一定的厚度（体积）。 Free Form Construction Result ：控制曲面类型，即创建的是平 面还是B样条曲面，该选项用于Through Curves，Through Curve Mesh，Swept和Ruled等自由曲面特征的生成。 Curve Fit Method：控制曲线拟合方法（曲线用样条逼近），如果 生成的曲线可以用任意阶的样条精确表示，则生成样条曲线。

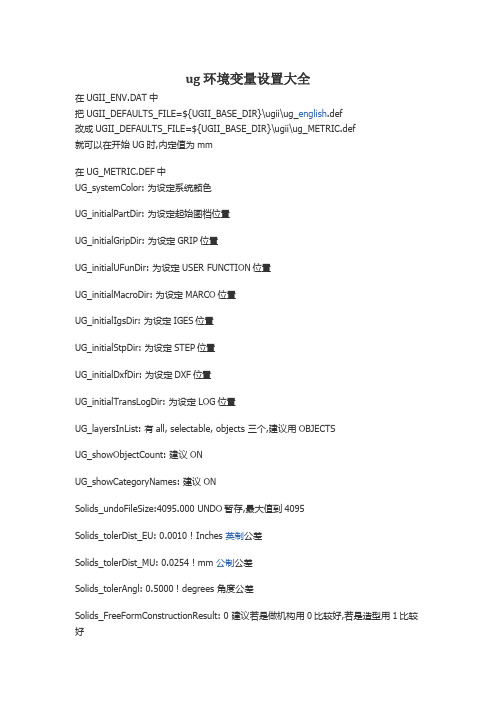

ug 环境变量设置大全
ug 环境变量设置大全在UGII_ENV.DAT中把UGII_DEFAULTS_FILE=${UGII_BASE_DIR}\ugii\ug_english.def改成UGII_DEFAULTS_FILE=${UGII_BASE_DIR}\ugii\ug_METRIC.def就可以在开始UG时,内定值为mm在UG_METRIC.DEF中UG_systemColor: 为设定系统颜色UG_initialPartDir: 为设定起始图档位置UG_initialGripDir: 为设定GRIP位置UG_initialUFunDir: 为设定USER FUNCTION位置UG_initialMacroDir: 为设定MARCO位置UG_initialIgsDir: 为设定IGES位置UG_initialStpDir: 为设定STEP位置UG_initialDxfDir: 为设定DXF位置UG_initialTransLogDir: 为设定LOG位置UG_layersInList: 有all, selectable, objects 三个,建议用OBJECTSUG_showObjectCount: 建议ONUG_showCategoryNames: 建议ONSolids_undoFileSize:4095.000 UNDO暂存,最大值到4095Solids_tolerDist_EU: 0.0010 ! Inches 英制公差Solids_tolerDist_MU: 0.0254 ! mm 公制公差Solids_tolerAngl: 0.5000 ! degrees 角度公差Solids_FreeFormConstructionResult: 0 建议若是做机构用0比较好,若是造型用1比较好1. 复制 UGii_simple_chinese.lng 到一个新的目录并重新命名为ugii.lng (如：\UGS180\UGChina\ugii.lng)2. 建立一个新的文件 ug.bat 在该目录下并输入以下内容：@ECHO OFFset UGII_LANGUAGE=%UGII_BASE_DIR%\UGChinaset UGII_MAIN_MENU_FILE=%UGII_BASE_DIR%\ugii\menus\ug_main.men%UGII_BASE_DIR%\ugii\ugraf.exe3. 保存后运行 ug.bat就如Pro/E可以用系统环境变量LANG=chs来控制简体中文界面一样，UG NX1.0的语言界面现在也可随心所欲地用系统环境变量来控。
UG_NX高级仿真模块
提取中心面
使用提取中心面
，
对一个薄壁实体的两个相
对面的中心提取一个连续
面的特征来简化一个薄壁
实体。
中心面建立的方式：
1、相对面
2、偏置面
3、用户自定义
几何体理想化
提取中心面
几何体理想化
缝合
使用缝合工具
使两个
片体和实体连接到一体。
可以被缝和：
两个以上的偏体可以缝合成 一个简单的偏体，备注：如 果这些偏体完全封闭，将缝 合成一个实体。
几何体修复
理解体和面
体 Body 实体 Solid Body 片体 Sheet Body 面 Face
曲面 Surface
一个面和边线的集合，在模型中，体可以在零件导航器或 者工作平面内被选择 一个由完全闭合的曲面和边线构成的集合
一个由不闭合的曲面和边线构成的集合
一个区域（曲面）在实体的外表面或者一个片体上通过边 线分开的面。 如果面被缝合他将和相邻面拥有公共的边线，当不同体上 的面被缝合，那么原始的体将被合并 几何命令中的一个术语 当你在NX中建立一个曲面的同时，也建立了一个面
折叠边线可以让你：
手动通过折叠他们到一个端点的 方式来移出非常小的边线
折叠边线到沿着这个边线的点上
1、一个非常小的边线
2、使用折叠边线命令把边线折 叠到线的端点上
几何体清理
面修复
使用面修复
通过实体上
自由边的边界形成一个新的面
面修复功能的作用：
修复软件生成实体几何时形成的 破面或碎面
建立一个面来填补模型中的空隙
几何体清理工具用途： 手动消除问题几何，提 高网格化分质量 建立定义载荷或约束的 分界线
几何体清理
UG NX6.0实用教程 课件 第四章 零件特征建模
第4章 零件特征建模
4.2 布尔操作 2．求差 工具体与目标体必须相交。如果求减结果出现以 下故障，系统会提示：出现零厚度边缘，系统发布 故障信息“刀具和目标未形成完整相交”，如图4-26 所示。
第4章 零件特征建模
4.2 布尔操作 3．求交 求交是利用目标体和工具体的公共部分生成一个 新的体，其中工具体与目标体必须相交，可作为建 立复杂形状毛坯的一种手段。如图4-27所示，六角 螺母毛坯是通过正六边形拉伸体与正六边形外接圆 拉伸体求交来建立的。
4.1.3 扫掠 下面以沿引导线扫掠为例介绍扫掠特征操作。 2．其他扫掠方法 下面是其他三种扫掠方式：如图4-13所示为【扫 掠】对话框，图4-14所示为【变化的扫掠】对话框 ，图4-15所示为【样式扫掠】对话框。
第4章 零件特征建模
第4章 零件特征建模
第4章 零件特征建模
第4章 零件特征建模
第4章 零件特征建模
4.1.3 扫掠 下面以沿引导线扫掠为例介绍扫掠特征操作。 1．沿引导线扫掠 通过沿引导线串（路径）扫描开口或封闭边界草 图、曲线、边缘或表面，建立单个实体或片体，引 导线串可由一个或一系列曲线、边缘或表面形成。 如图4-8所示为【沿引导线扫掠】对话框。图4-9所 示为沿引导线串扫描实例。
第4章 零件特征建模
第4章 零件特征建模
4.2 布尔操作 布尔操作是将已存的实体或片体组合到一起，布 尔操作包括求和、求差、求交。布尔操作执行的条 件是：至少存在两个实体或片体（目标体和工具体 ），并且二者必须有公共的模型空间。布尔操作对 话框如图4-23所示。
目标体：新特征被加到其上的体。 工具体：被加到目标体上的体，操作终止后， 工具体成为目标体的一部分。
第4章 零件特征建模

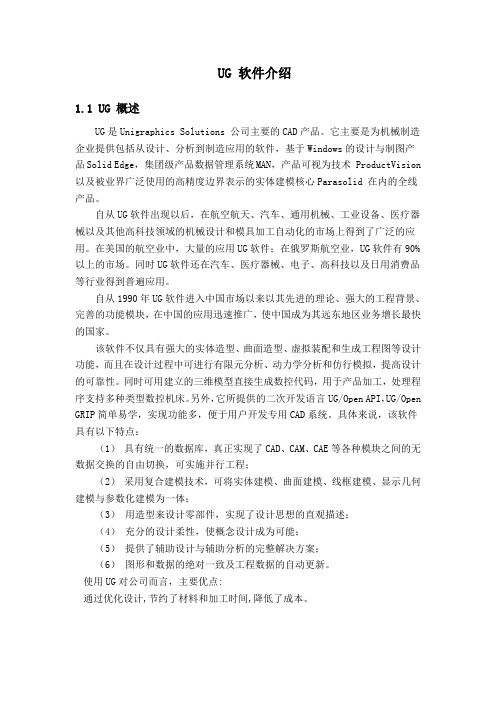

UG NX软件概述及功能简介
UG 软件介绍1.1 UG 概述UG是Unigraphics Solutions 公司主要的CAD产品。
它主要是为机械制造企业提供包括从设计、分析到制造应用的软件，基于Windows的设计与制图产品Solid Edge，集团级产品数据管理系统MAN，产品可视为技术 ProductVision 以及被业界广泛使用的高精度边界表示的实体建模核心Parasolid 在内的全线产品。
自从UG软件出现以后，在航空航天、汽车、通用机械、工业设备、医疗器械以及其他高科技领域的机械设计和模具加工自动化的市场上得到了广泛的应用。
在美国的航空业中，大量的应用UG软件；在俄罗斯航空业，UG软件有90%以上的市场。
同时UG软件还在汽车、医疗器械、电子、高科技以及日用消费品等行业得到普遍应用。
自从1990年UG软件进入中国市场以来以其先进的理论、强大的工程背景、完善的功能模块，在中国的应用迅速推广，使中国成为其远东地区业务增长最快的国家。
该软件不仅具有强大的实体造型、曲面造型、虚拟装配和生成工程图等设计功能，而且在设计过程中可进行有限元分析、动力学分析和仿行模拟，提高设计的可靠性。
同时可用建立的三维模型直接生成数控代码，用于产品加工，处理程序支持多种类型数控机床。
另外，它所提供的二次开发语言UG/Open API，UG/Open GRIP简单易学，实现功能多，便于用户开发专用CAD系统。
具体来说，该软件具有以下特点：（1）具有统一的数据库，真正实现了CAD、CAM、CAE等各种模块之间的无数据交换的自由切换，可实施并行工程；（2）采用复合建模技术，可将实体建模、曲面建模、线框建模、显示几何建模与参数化建模为一体；（3）用造型来设计零部件，实现了设计思想的直观描述；（4）充分的设计柔性，使概念设计成为可能；（5）提供了辅助设计与辅助分析的完整解决方案；（6）图形和数据的绝对一致及工程数据的自动更新。
使用UG对公司而言，主要优点:通过优化设计,节约了材料和加工时间,降低了成本。
NX4_Solid Modeling_5_form feature
实体建模:三 实体建模 实体建模－ 三 实体建模－扫描和成型特征 建模United Digital Systems(UDS) 欢迎 你© UGS Corp. 2007. All rights reserved.UGS PLM Software存取扫描特征1. Insert→ Design Feature → 2. Insert →Sweep Feature© UGS Corp. 2007. All rights reserved.UGS PLM Software拉伸手柄名 终止限 End Limit 起始限 Start Limit 拔模角 Draft Angle 外形线串 Profile String 终止偏置 End Offset 起始偏置 Start Offset手柄功能 拖曳此手柄定义终止限距离，拉伸特征的最远延伸。
拖曳此手柄定义起始限距离，拉伸特征的开始。
拖曳此手柄添加一角度到拉伸特征的斜坡。
外形展示选择的截面几何体，它在一线性距离扫描建立拉伸特征。
拖曳此手柄定义拉伸特征的一个偏置终止处。
拖曳此手柄定义拉伸特征的一个偏置起始处。
.© UGS Corp. 2007. All rights reserved.UGS PLM Software拉伸extrude.prt/swept_extrude_1.prt© UGS Corp. 2007. All rights reserved.UGS PLM Software旋转Swept_revolve_1.prt截面线串起始角 = 0° °终止角 = 180° °旋转轴© UGS Corp. 2007. All rights reserved.UGS PLM Software旋转带偏置的旋转旋转到一对象截面线串 目际实体旋转轴 截面线串 起始偏置 起始角 = 0° ° 终止偏置 终止角 = 90° °起始角 = 0° °终止角 = Until Selected 修剪面© UGS Corp. 2007. All rights reserved.UGS PLM Software变化的扫描1. 用约束控制扫描sweep_via.prt主控横截面交点（顶点）和相切/水平约束（ 交点（顶点）和相切/水平约束（2处）面边缘上引导轨道© UGS Corp. 2007. All rights reserved.UGS PLM Software沿引导线串扫描swept_guide_1.prt截面线串 引导线串• 最终扫描体的类型由建模预设置中的 最终扫描体的类型由建模预设置中的Body Type决定 决定: 决定 Preferences→ Modeling →Body Type → Solid → 或 Sheet • 引导线串可以是光顺的 也可以有尖锐拐角。
NX6机械自由形状建模4内部教材
Siemens PLM Software Partner
第5步 ：做前保险杠与侧围之间的过渡曲面 步
Kostech
1、工作层=1 、工作层 2、做前保险杠曲面与侧围之间的过渡曲面：利用“桥接”。 、做前保险杠曲面与侧围之间的过渡曲面：利用“桥接” 3、用曲率连续约束 、
© 2010.Beijing Kostech Technologies Ltd. All rights reserved
© 2010.Beijing Kostech Technologies Ltd. All rights reserved
Page 20
Siemens PLM Software Partner
第18步 ：面的修剪 步
Kostech
1、菜单：插入→修剪 修剪体 、菜单：插入 修剪 修剪→修剪体 目标体＝上半部片体，工具体＝ 目标体＝上半部片体，工具体＝下半部片体 确定 2、菜单：插入→组合体 补片 、菜单：插入 组合体 组合体→补片 目标体＝下半部片体，工具体＝ 目标体＝下半部片体，工具体＝上半部片体 确定
Page 4
Siemens PLM Software Partner
第3步 ：做侧围曲面 步
Kostech
1、工作层=1 、工作层 2、做侧围曲面：利用“通过曲线组”。 、做侧围曲面：利用“通过曲线组” 3、所有设置均为缺省设置 、
© 2010.Beijing Kostech Technologies Ltd. All rights reserved
© 2010.Beijing Kostech Technologies Ltd. All rights reserved
Page 14
Siemens PLM Software Partner

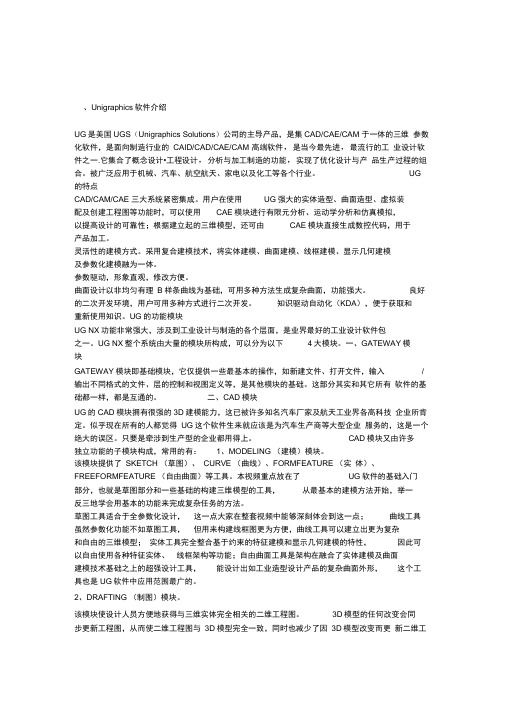

UG软件介绍
、Unigraphics软件介绍UG是美国UGS（Unigraphics Solutions）公司的主导产品，是集CAD/CAE/CAM 于一体的三维参数化软件，是面向制造行业的CAID/CAD/CAE/CAM 高端软件，是当今最先进，最流行的工业设计软件之一.它集合了概念设计•工程设计，分析与加工制造的功能，实现了优化设计与产品生产过程的组合。
被广泛应用于机械、汽车、航空航天、家电以及化工等各个行业。
UG 的特点CAD/CAM/CAE 三大系统紧密集成。
用户在使用UG强大的实体造型、曲面造型、虚拟装配及创建工程图等功能时，可以使用CAE模块进行有限元分析、运动学分析和仿真模拟，以提高设计的可靠性；根据建立起的三维模型，还可由CAE模块直接生成数控代码，用于产品加工。
灵活性的建模方式。
采用复合建模技术，将实体建模、曲面建模、线框建模、显示几何建模及参数化建模融为一体。
参数驱动，形象直观，修改方便。
曲面设计以非均匀有理B样条曲线为基础，可用多种方法生成复杂曲面，功能强大。
良好的二次开发环境，用户可用多种方式进行二次开发。
知识驱动自动化（KDA），便于获取和重新使用知识。
UG的功能模块UG NX功能非常强大，涉及到工业设计与制造的各个层面，是业界最好的工业设计软件包之一。
UG NX整个系统由大量的模块所构成，可以分为以下4大模块。
一、GATEWAY模块GATEWAY模块即基础模块，它仅提供一些最基本的操作，如新建文件、打开文件，输入/输出不同格式的文件、层的控制和视图定义等，是其他模块的基础。
这部分其实和其它所有软件的基础都一样，都是互通的。
二、CAD模块UG的CAD模块拥有很强的3D建模能力，这已被许多知名汽车厂家及航天工业界各高科技企业所肯定。
似乎现在所有的人都觉得UG这个软件生来就应该是为汽车生产商等大型企业服务的，这是一个绝大的误区。
只要是牵涉到生产型的企业都用得上。
CAD模块又由许多独立功能的子模块构成，常用的有：1、MODELING （建模）模块。
UG NX项目4
4.2 左侧管道的建模
观看建模视频
4.3 中部圆筒的建模
观看建模视频
4.4 左、右管道通孔及螺纹孔的建模
观看建模视频
4.5 底座的建模
观看建模视频
4.6 圆筒前表面螺钉孔的建模
观看建模视频
4.7 显示效果修饰
观看操作视频
项目4知识点
“沿引导线扫掠”命令的操作方法
4.1 右侧管道的建模
本项目可沿用项目3的操作界面 知识点释疑
“沿引导线扫掠”特征是指由截面曲线沿引导线扫描而成的 一类特征。创建该特征，操作者需提供‘扫掠截面’及‘扫 掠轨
UGNX自由曲面-2
2007/4/17
DaiChunXiang
25
偏移曲面（Offset Surface）
打开part 文件offset_surface.prt 打开part 文件offset_surface_step.prt
2007/4/17
DaiChunXiang
26
桥接曲面（Bridge）
桥接曲面是在两 个曲面之间生成 的曲面，它可以 与被选曲面成为 相切连续或曲率 连续。
2007/4/17
DaiChunXiang
19
软过度曲面（Soft Blend）
软过度曲面（Soft Blend） 比其他过度曲面更柔和、 更美观。因其截面形状不 是圆形的，故避免了机械 加工痕迹，从而使零件模 型具有更亲和、更美观的 外表。而且通过调整过度 曲面的形状，达到减轻重 量、提高应力特性的设计 目的并满足了一些工业产 品设计的特殊要求。软过 度曲面的生成方法与过度 曲面（Face Blend）的生成 方法类似。
9
倒圆类型
倒圆类型（实际上是倒圆半径 变化）有3个选项： Constant、Linear、S-Shaped， 如果选择了脊柱曲线还可以有 General选项（该选项使倒圆 半径按给定值连续变化）。
2007/4/17
DaiChunXiang
10
倒圆类型
Constant：倒圆半径为常数； Linear：倒圆半径按起止点的值线性变化； S-shaped：倒圆半径按S形曲线变化。
2007/4/17
DaiChunXiang
27
Bridge对话框
对话框上部的4个图标是 选择步骤（Selection steps），让您确定被过桥 的主曲面、侧曲面及侧面 曲线等。中间的连续类型 （Continuity type）选项用 来控制与被选曲面是相切 连续（Tangent）还是曲率 连续（Curvature）。
UG MODELING 功能大全

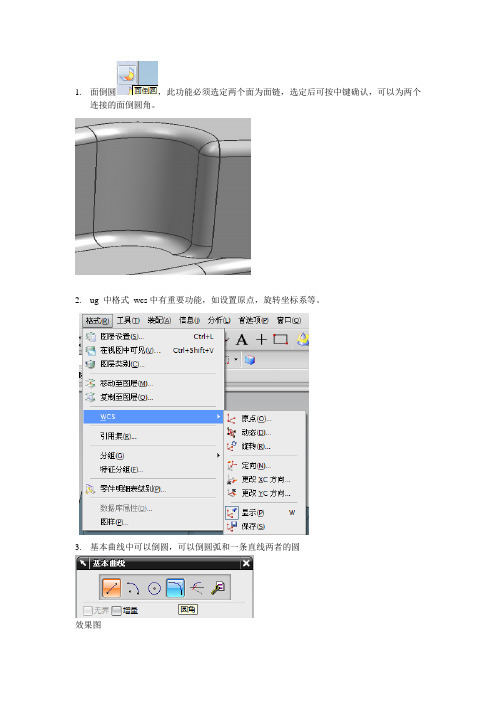

1.面倒圆，此功能必须选定两个面为面链，选定后可按中键确认，可以为两个
连接的面倒圆角。
2.ug 中格式wcs中有重要功能，如设置原点，旋转坐标系等。
3.基本曲线中可以倒圆，可以倒圆弧和一条直线两者的圆
效果图
4.在曲线中的抽取曲线功能中，可以用等参数曲线功能，选择u、v的交叉曲线，如图：
5.草绘的时候，需要我们靠手动来控制线的角度，一般是用角度的设置来完成，但我们可以大概的拖动直线来完成，有时候拖不动，这时可以在“首选项”中的“会话设置”的“捕捉角”中设置角度，这样就可以拖动直线的，即可以成文一定的角度。
6.“实用工具”中有很多的有用的功能，如“动态坐标系”“旋转坐标系”以及图层的设置等功能。
7.“拔模”的设置方法是选固定面也就是从哪儿开始拔模，和那个面的角度，再是选择需要拔模的面就可以了。
具体的拔模的方向可以，通过实验的方法解决。
8.在平直面上补片的时候，可以用“有界曲面”
或者是“直纹面”，
但是在补片的时候，片要补在曲面上的时候，就要用到“N边曲面”。
UG NX软件概述及功能简介
UG 软件介绍1.1 UG 概述UG是Unigraphics Solutions 公司主要的CAD产品。
它主要是为机械制造企业提供包括从设计、分析到制造应用的软件，基于Windows的设计与制图产品Solid Edge，集团级产品数据管理系统MAN，产品可视为技术 ProductVision 以及被业界广泛使用的高精度边界表示的实体建模核心Parasolid 在内的全线产品。
自从UG软件出现以后，在航空航天、汽车、通用机械、工业设备、医疗器械以及其他高科技领域的机械设计和模具加工自动化的市场上得到了广泛的应用。
在美国的航空业中，大量的应用UG软件；在俄罗斯航空业，UG软件有90%以上的市场。
同时UG软件还在汽车、医疗器械、电子、高科技以及日用消费品等行业得到普遍应用。
自从1990年UG软件进入中国市场以来以其先进的理论、强大的工程背景、完善的功能模块，在中国的应用迅速推广，使中国成为其远东地区业务增长最快的国家。
该软件不仅具有强大的实体造型、曲面造型、虚拟装配和生成工程图等设计功能，而且在设计过程中可进行有限元分析、动力学分析和仿行模拟，提高设计的可靠性。
同时可用建立的三维模型直接生成数控代码，用于产品加工，处理程序支持多种类型数控机床。
另外，它所提供的二次开发语言UG/Open API，UG/Open GRIP简单易学，实现功能多，便于用户开发专用CAD系统。
具体来说，该软件具有以下特点：（1）具有统一的数据库，真正实现了CAD、CAM、CAE等各种模块之间的无数据交换的自由切换，可实施并行工程；（2）采用复合建模技术，可将实体建模、曲面建模、线框建模、显示几何建模与参数化建模为一体；（3）用造型来设计零部件，实现了设计思想的直观描述；（4）充分的设计柔性，使概念设计成为可能；（5）提供了辅助设计与辅助分析的完整解决方案；（6）图形和数据的绝对一致及工程数据的自动更新。
使用UG对公司而言，主要优点:通过优化设计,节约了材料和加工时间,降低了成本。
UG 学习 Free Form Feature自由成形特征
线框状态
Shading状态
Studio Spline曲线
Symmetric Constrained Splines(对称约束Spline) 对称约束可应用于Studio Spline (注：也可应用于Bridge Curve)。对于对 称形状，仅需创建其中一半，并在对称点处施加对称约束，这样在对 称点处的二个部分能保持曲率连续(C3)。
一般来讲，对于简单曲面，可以一次完成建模。而实际产品的形
状往往比较复杂，一般都难于一次完成。
对于复杂的曲面，首先应该采用曲线构造方法生成主要或大面积
的片体，然后进行曲面的过渡连接，光顺处理，曲面的编辑等方 法完成整体造型。
样条曲线
样条(spline)是构造曲面的重要曲线，可以是2D，或3D的。 样条(spline) 是将一系列离散点连接成的光滑曲线，通常称为拟合曲线。 样条(spline)种类很多，UG采用NURBS样条，NURBS使用广泛，曲线拟 合逼真，形状控制方便。 NURBS已经成为当前CAD/CAM领域描述曲线和 曲面的标准。
NURBS就是专门做曲面物体的一种造型方法。NURBS造型总是由曲线 和曲面来定义的，所以要在NURBS表面里生成一条有棱角的边是很困 难的。就是因为这一特点，我们可以用它做出各种复杂的曲面造型和表 现特殊的效果，如人的皮肤，面貌或流线型的跑车等。
Spline曲线的概念
1、Spline曲线的阶次(Degree)
Studio Spline曲线
Infer Point 在构造Spline的过程中，可根据需要，事先击活合适的Infer Point方式，这 样当光标在图形区域移动时，每当它遇到任何被推断的点，系统就会在这 个位置实时显示点的标志，以使用户能迅速判断。
UG NX4数控模块通用知识
基本操作
7 创建数控加工装配模型 先根据主毛坯、 型，再创建加工中的各种操作，可以将毛坯、 夹具的模型装配到加工模型中。 夹具的模型装配到加工模型中。 但加工模型中只包括数控加工的信息， 但加工模型中只包括数控加工的信息，而 设计的更改会自动反映到加工模型中。 设计的更改会自动反映到加工模型中。
【加工坐标系】 加工坐标系】
基本操作
8.2 创建加工工件对象
加 工 工 件 对 象 中 包 括 工 件 （ Part ） 几 何 体 、 毛 坯 （Blank）几何体、检查（Cleck）几何体。 工件几何体是指包含零件信息，表示零件加工后得到的形 状，或零件上要加工的轮廓表面，可以是实体、片体、面 体、表面区域。
2．创建毛坯
在模拟刀具路径时，需要使用毛坯来观察零件的成型 过程。 毛坯的创建，应根据零件的结构、形状来选择，可 以创建单独的圆柱体或块体作为毛坯，也可拉伸零 件的某个面或偏置零件表面来创建毛坯，还可以采 用自动生成毛坯。
基本操作
3．进入加工环境
打开要进行加工设置的实体模型后，在菜单上选择 【起始】/【加工】命令，即进入加工应用。 如果一个零件首次进入加工应用系统会弹出【加工环 境】对话框，要求选择加工配置和指定模板零件，以甚至 系统要调用的模板。 初始化后，出现与加工相关的工具条。
基本操作
5 创建刀具
数控铣床上的刀具受NC程序的控制沿NC程序的刀轨 移动实现对工件的切削，刀轨是刀具上一个参考点的 轨迹。UG规定不管什么形式的铣刀，其刀具参考点都 在刀具底部的中心位置处。
平底立铣刀
R角立铣刀 角立铣刀
球面立铣刀
基本操作
5 创建刀具 在UG CAM中，刀具轴是指一个位于刀具的 中 轴线上，从刀具参考点指向刀柄方向的矢量。 轴线上，从刀具参考点指向刀柄方向的矢量。
ug环境变量设置大全
ug 环境变量设置大全在UGII_ENV.DAT中把UGII_DEFAULTS_FILE=${UGII_BASE_DIR}\ugii\ug_.def改成UGII_DEFAULTS_FILE=${UGII_BASE_DIR}\ugii\ug_METRIC.def 就能够够在开始UG时,内定值为mm在UG_METRIC.DEF中UG_systemColor: 为设定系统颜色UG_initialPartDir: 为设定起始图档位置UG_initialGripDir: 为设定GRIP位置UG_initialUFunDir: 为设定USER FUNCTION位置UG_initialMacroDir: 为设定MARCO位置UG_initialIgsDir: 为设定IGES位置UG_initialStpDir: 为设定STEP位置UG_initialDxfDir: 为设定DXF位置UG_initialTransLogDir: 为设定LOG位置UG_layersInList: 有all, selectable, objects 三个,建议用OBJECTS UG_showObjectCount: 建议ONUG_showCategoryNames: 建议ONSolids_undoFileSize:4095.000 UNDO暂存,最大值到4095 Solids_tolerDist_EU: 0.0010 ! Inches 公差Solids_tolerDist_MU: 0.0254 ! mm 公差Solids_tolerAngl: 0.5000 ! degrees 角度公差Solids_FreeFormConstructionResult: 0 建议假设是做机构用0比较好,假设是造型用1比较好1. 复制 UGii_simple_chinese.lng 到一个新的目录并从头命名为ugii.lng (如：\UGS180\UGChina\ugii.lng)2. 成立一个新的文件 ug.bat 在该目录下并输入以下内容：@ECHO OFFset UGII_LANGUAGE=%UGII_BASE_DIR%\UGChinaset UGII_MAIN_MENU_FILE=%UGII_BASE_DIR%\ugii\menus\ug_main.men%UGII_BASE_DIR%\ugii\ugraf.exe3. 保留后运行 ug.bat就如Pro/E能够用系统LANG=chs来操纵简体中文界面一样，UG NX1.0的语言界面此刻也可为所欲为地用系统来控。
CH4UGNX40实体建模基础与范例
第4章 实体建模基础与范例
4.1 NX建模系• 建模术语
体 片体
4
术语
Body
体
说明 包含实体和片体体的一类对象。
Solid
实体
围成立体的面和边的集合。
Sheet 片体
实体
Face
面
没有围成立体的一个或多个面的集合 由边围成的体的外表区域。
Edge
边
Section Curves
6
学习目标
• 熟练使用体素特征和标准成型特征进行具有标准形状零件的建模。 • 应用各种定位方法完成成型特征在实体上的定位。 • 通过“重新附着”功能改变成型特征的设计意图。
7
相关知识：1.体素特征
• 体素特征包括长方体（Block），圆柱体（Cylinder），圆锥体（Cone）和球 体（Sphere）
• 学习目标 – 学习边倒圆的应用场合和各种边倒圆的作法。 – 学习如何编辑已有的边倒圆特征。
40
拓展知识1
• 边倒圆的更多选项 – 倒圆所有引用（Blend All Instance） – 在圆角溢出处的处理
溢出选项
图例
在光顺边上滚动（ Roll Over Smooth Edges）
说明
当圆角在光顺边上溢出： 圆角在另一个圆角边上溢出 选项被打开：产生的光顺边 选项被关闭：产生尖锐的边
而获得更多的表面和边缘 。
要分割的表面 分割对象
两个表面
拔模
与分割面相反的一个命令是『 合并面（Join Face）』，它可 以将实体上的多个表面合并成为一个面。
35
4.4.3 关联复制-引用（Instance）
• 学习目标 – 了解“引用”特征的基本功能和应用场合。 – 学习“引用”特征的基本用法：矩形阵列、圆周阵列、镜像特征和镜 像体。
NX4新功能介绍
UGS 推出NX 4” - 数字化产品开发的最新版本以NX 在数字化模拟和知识工程领域的领导地位为基础，我们以客户需要为出发点进行了数百项改进NX4 的新功能是针对产品式样、设计、模拟仿真和加工制造而开发的。
NX4 带有数据迁移工具，对想要过渡到 NX 的 I-deas 用户有帮助德克萨斯普莱诺–全球领先的产品生命周期管理（PLM）软件和服务提供商UGS公司今天宣布，发行数字化产品开发综合软件解决方案软件NX™的第4版。
NX4 以其行业领先能力为基础，在整个产品开发过程中可以捕捉知识,模拟产品性能，还包括数百项以客户为出发点的改进，以提高制造商的能力，帮助他们鉴别产品改善创新过程。
“公司都想得到一种‘锦囊妙计’，希望以此来生产出下一个产品杀手”，Design Insight的执行董事Peter Mark说，“不过，我的研究结果标明，全球各个大公司无不连续、不懈地寻求能够更好地满足客户需求的方法。
从客户的角度来看这个问题，我们可以看到，客户所关心的问题至少有8个，而在一个产品的生命周期中，他们的感知至少要改变4次。
我们很高兴的看到，NX 很注重细节，从设计改善和模拟到知识捕捉工具无不如此，而这正是支持不懈创新战略所需的”NX 推动了Dyson的不懈创新长期以来Dyson 一直是行业的领导者，去年的真空吸尘器销售收入超过100亿美元。
Dyson 一直致力于产品创新，它所拥有的数百个设计专利就是最好的证明。
在产品开发过程中使用了NX之后，该公司不断创新，遥遥领先竞争者，给真空清洁业带来了革命。
“Dyson的理念与我们的能力密切联系在一起，向现有技术提出挑战，不断推出新的创新和设计,” Dyson 的CAD系统经理John Myers说，“NX用其强大的设计技术来支持我们的创新文化。
有了 UGS 的技术，我们能够进行数字化模拟，快速创建原型，从而在制作3D模型方面节约了大量的人力物力”。
以客户为中心的改进使 NX 和 I-deas 用户受益UGS 高度重视客户投入，在NX4中加入了丰富的新功能，大大增强了数据迁移功能，让I-deas® 用户更快更有效地过渡到NX 系列。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
5.1 相对定位 Relative Positioning
5.2 凸台 Boss
5.3 凸垫 Pad
Fmf_boss.prt
fmf_pad_rectangular.prt
5.4 孔 Hole
Fmf_hole_simple.prt
5.5 腔 Pocket
fmf_pocket_rectangular.prt
在任意表面上安放任意外形凹腔
通用凸垫与凹腔
允许选择多个面为en_pad.prt
通用凸垫与凹腔
Insert Form Feature Pad General Insert Form Feature Pocket General __ 允许建立开口的凸垫与凹腔。
五、成形特征 Form Features
Modeling
五、成形特征 Form Features
__假定在部件文件中已存在一个实体 . 1. 考虑定位到其上的可选择对象(体边缘、参考特征等，如果需要首先建立它们 ）
2. 选择成形特征的型
3. 选择安放表面（一般要求选择平表面，General Pocket、General Pad除外） 4. 如果需要为孔和键槽选择通过表面（可以使用基准面 ） 5. 选择水平或垂直参考方向（对键槽，矩形腔 /矩形凸垫） 6. 加入尺寸和 /或角度（实数，代数短语，表达式名 ）
5.6 键槽 Slot
fmf_slot_rectangular.prt
5.7 沟槽 Groove
矩形
球形
U形
fmf_groove.prt
5.8 编缉 : Edit → Features→ Parameters
通用凸垫 General Pad
在任意表面上安放任意外形凸垫
外
通用腔 General Pocket
