滑模施工专项施工方案

滑模施工专项施工方案

滑模施工专项施工方案一、施工准备在进行滑模施工之前,需要做好以下准备工作:1.详细了解施工区域地形、气候和其他环境因素,制定相应的施工计划。

2.准备所需的施工材料和设备,确保材料质量符合标准要求,设备运转正常。

3.对施工现场进行安全评估,采取相应的安全措施,确保施工过程中安全。

二、施工步骤1. 地面准备1.清除施工区域内的杂物,确保地面平整干净。

2.对地面进行必要的修整和处理,确保地表平整,无明显凹凸。

3.若需要,对地面做好防水、防渗处理。

2. 滑模施工1.搭建好滑模支架和模板,根据设计要求进行定位和调整。

2.将混凝土通过泵送等方式送入模板,逐层浇筑。

3.控制混凝土的浇筑速度和厚度,确保整体质量。

4.在混凝土开始凝固前,及时对表面进行养护和处理,防止裂缝和变形。

3. 施工后处理1.在混凝土完全凝固后,进行模板拆除和清理。

2.对施工区域进行清洁,清除残留材料和设备。

3.对滑模施工后的地面进行检查和修复,确保质量满足要求。

三、施工质量控制1.严格按照设计要求进行施工,确保滑模施工质量。

2.在施工过程中对混凝土强度和密实度进行检测,确保达标。

3.对施工现场进行定期检查,及时发现并处理可能存在的问题。

4.对施工质量进行评估,及时修复不合格部分。

四、施工安全措施1.施工人员必须佩戴好安全装备,严格遵守施工纪律。

2.施工现场应设置明显的警示标志和安全通道。

3.对施工现场进行定期安全检查,保证施工过程安全。

4.发现安全隐患立即停工并采取相应措施处理。

五、总结滑模施工是一项重要的工程施工技朧,只有严格按照施工流程和要求进行施工,才能保证施工质量和安全。

在今次工程中,我们要特别注意施工过程中的每个环节,确保施工的顺利进行和良好的效果。

滑履刮研施工方案(优质参考)

滑履刮研施工方案(优质参考)

江华海螺水泥一期粉磨站工程Φ4.2×13m磨机滑履刮研施工方案审批:审核:编制:广西壮族自治区冶金建设公司2012年3月27日我单位承接的江华海螺水泥一期粉磨站机电安装工程中Φ4.2×13m水泥磨安装,本磨机采用中心传动,两端采用滑履轴承支承。

现特对刮瓦施工编写施工方案,此方案用以指导工程施工与管理。

一、施工准备进入正式施工前,施工计划要完善,人员配备要齐整,各种工机具要齐全,机械要到位,并做好各项安全防护措施。

工种数量设备数量钳工4人12吨汽车吊1辆起重工1人刮刀7把配合工2人塞尺2把二、施工标准托瓦刮研执行标准为设备厂家提供的刮瓦要求,和《水泥机械设备安装工程施工及验收规范》JCJ03-90第3.1.1条的规定。

按设备厂家要求在全托瓦宽度接触区形成连续均匀分布的接触带,接触斑点不应少于1点/10×10mm2,在拖瓦的两端150~200mm范围内间隙为0.2mm。

用着色法检查滑履轴承瓦面与所配磨机滑环的接触情况,按照要求进行刮研轴瓦,直至达到上述要求。

三、施工步骤1、先检查巴氏合金瓦应无变形、脱壳、裂纹、气孔、砂眼、及损伤等缺陷。

瓦与轴的接触面应符合设计要求,对进料端和出料端的轴承托瓦进行编号。

2、在距瓦的侧面约20~30mm处,从瓦口的顶端开始用钢板尺顺着瓦的弧面向下划线,划出集油槽。

从瓦口向下循序渐进,不可有陡台,要圆滑过渡,上深下浅,集油槽的深度应比同断面的侧隙大0.2~0.3mm,在集油槽底部,其深度应和同一断面的侧隙尺寸一致。

3、检查:将托瓦放在滑环顶上,用塞尺在托瓦两端头检查,滑环与托瓦的微笑间隙约为0.05~0.1mm(距托瓦端头边缘约20mm),否则就需刮瓦。

但只许在托瓦两端头最外边20~50mm的区域进行,不能为增加接触面积而在其余面上刮瓦,理论上是滑环与托瓦底线接触。

4、将需研刮的托瓦面用油清洗干净,红丹粉均匀的涂在轴上,头一次需涂浓一些,依次减薄,最后一次涂得越薄越好。

磨机、滑履磨安装作业指导书

磨机、滑履磨安装作业指导书

磨机安装作业指导书1.概述1.1简介水泥生产过程简称为“两磨一烧”,因此,粉磨是水泥工艺生产工艺线上极其重要的环节,粉磨设备安装质量的好坏,直接关系到全线生产能否正常运行和投产后的经济效益。

水泥厂粉磨设备从构造上分为立式磨和管式磨两种,本指导书用于管式磨的安装。

管磨机的研磨过程为:管体回转时,磨内的研磨体由于离心力的作用,贴附在筒体内壁的衬板上,与筒体一起回转,带到一定高度后,研磨体借助重力作用自由落下将物料击碎,同时研磨体与物料之间还有滑动和滚动现象,致使研磨体、衬板、物料之间发生研磨使物料磨细。

物料在受到冲击破碎和研磨磨碎的同时,借进料端和出料端的物料本身的料面高度差,使物料由进料端向出料端缓慢流动,完成粉磨作业。

1.2设备构造共分两种:一种为普通管磨,一种为带滑履轴承管磨机。

1.2.1普通管磨机由以下几部分构成:a进料装置物料和热风(没有热风)通过进料装置而喂送到磨内,进料装置由进料溜子和进风管组成。

b主轴承主轴承、轴瓦一般用优质铸铁铸成120°球形瓦,上面浇注有锡基合金,球形瓦内有冷却水腔,球形瓦与轴承座以球面接触,主轴承座一般为铸钢+焊接结构,底座为铸铁结构,主轴承采用强制润滑,并没有高压浮升装置。

c回转部分回转部分是磨机的主体,物料的烘干和粉磨全部在磨体内完成,一般由烘干仓、双层隔仓装置、粗磨仓、细磨仓和卸料仓、筒体、衬板、回料装置、出料罩、传动装置、研磨体构成。

烘干仓:主要起烘干物料的作用,设置在磨机的进料端,仓内有钢板制成的扬料板,它用螺栓与筒体联接。

双层隔仓装置:主要是将烘干仓和粗磨仓分隔开,挡住粗磨仓中的钢球不进到烘干仓内,另外,将在烘干仓内经过烘干的物料,借助于双层隔仓装置内的扬料板提送到粗磨仓进行粗磨。

双层隔仓装置用螺栓与筒体固定。

粗磨仓:顾名思义,粗磨仓主要用于物料的粗磨。

在粗磨仓内装有阶梯衬板,并用螺栓将其固定于筒体上,其仓内装有较大规格的钢球作为研磨体。

卸料仓:在粗磨仓与细磨仓之间是卸料仓,它由两侧的出料篦板分别与粗磨仓和细磨仓隔开,卸料仓内有出料筛。

滑履磨施工方案

滑履磨施工方案

1.概述华新三峡水泥有限公司3200t/d生产线安装工程的原料磨采用的是Ф5×10.5m滑履磨一台,传动形式为单边双传动。

磨机主要由进料装置、进(出)料端滑履轴承、回转部分、出料装置、滑履轴承润滑装置组成(转动部分另配)。

1.1 工作原理原料由喂料设备进入到磨机的进料装置中,同时温度为270℃左右的热风也通过进风管进入进料装置,含有水分的原料在此处就开始进行热交换,当料进入磨机的烘干仓时,由于烘干仓内设有特制的扬料板将生料扬起,使得原料在此处进行强烈的热交换而得到烘干,烘干后的原料通过设有扬料板的双层隔仓板进入粉磨仓,原料在研磨体的冲击研磨作用下得到粉碎、研磨成细粉。

细粉及气体被专设的引风机经磨机的出料装置排出,较粗的颗粒会经过出料装置的返料螺旋进入粉磨仓内进行再次粉磨。

1.2 主要技术性能参数规格:φ5×10.5+1.5m磨机转速:14.4r/min传动方式:单边双传动生产能力:120t/h研磨体装载量:210~120t主电动机功率:3550KW3基础验收及基础划线3.1汇同甲方、监理单位对设备的基础进行验收。

3.2根据设备和工艺图尺寸检查基础的外形尺寸、标高、中心线、基础孔的几何尺寸及相互位置尺寸,并做好检查记录。

设备基础各部分的允许偏差为:3.3标板埋设及基础划线3.3.1参考已验收基础上土建提供的纵横中心线,埋设中心标板,每条主要中心线都要设置中心标板,每个基础设置一个基准点及设置沉降观察点。

中心标板采用200×100×10钢板制作,基准点及沉降观察点用圆钢制作,表面磨平。

3.3.2根据工艺图及磨机实测尺寸,在基础上划出磨机的纵横中心线,并确定基准点的标高,在标板上打样冲眼作标记。

进出料端滑履轴承的中心距与实测磨体组装后的两轴承中心距要求一致,如有不同应以实测中心距为准进行修正,然后据此进行基础划线。

3.3.3基础划线技术要求3.3.3.1中心标板上所指示的纵向中心线与设计图纸上的纵向中心线的偏差不得大于±3mm。

滑模专项方案

滑模专项方案

一、编制依据1. 《建筑工程施工质量验收统一标准》(GB50300-2013)2. 《混凝土结构工程施工质量验收规范》(GB50204-2015)3. 《建筑工程安全生产管理规定》(GB50345-2010)4. 《滑动模板工程技术规范》(GBJ50113-2005)5. 《液压滑动模板施工安全技术规程》(JGJ65—2013)6. 相关施工图纸及设计文件二、工程概况本工程为某大型建筑项目,主要施工内容为框架结构、剪力墙结构、高耸结构等。

为确保施工质量和安全,特制定本滑模专项施工方案。

三、施工部署1. 成立滑模施工专项小组,负责施工过程中的技术指导、安全监督和协调工作。

2. 对施工人员进行滑模施工技术培训和安全教育,提高施工人员的技能和安全意识。

3. 施工前对滑模设备进行全面检查和调试,确保设备运行正常。

4. 施工过程中严格按照施工图纸和规范要求进行施工,确保工程质量。

四、主要分部分项工程施工方法1. 模板系统安装:- 采用槽钢制作的双横梁开“形提升架,内外各两道围圈,标准钢模板(以2012为主,配少量1512钢模板)。

- 操作平台采用12号槽钢辐射梁“布置方式,中心盘设计高度1.2m,下拉杆使用25圆钢,形成三角式桁架,外挑1.5m。

三脚架平台,下设内外吊脚手架,平面铺3m宽5cm厚松木板。

- 整个操作平台采用焊接式连接,提高其整体刚度和稳定性。

2. 液压提升系统:- 每套液压系统由液压油泵、滚珠式液压千斤顶及输油管道组成。

- 施工中,液压系统设备及部件均应有备用件,以备更换。

3. 滑模支承杆:- 支承杆的允许承载能力和需要数量的计算,按照中心受压构件的计算方法和临界荷载的计算方法进行。

4. 施工顺序:- 模板安装→钢筋绑扎→混凝土浇筑→模板提升→重复以上步骤。

五、组装注意事项1. 模板安装前应检查模板尺寸、平整度和垂直度,确保满足施工要求。

2. 模板连接处应牢固可靠,防止出现漏浆、变形等现象。

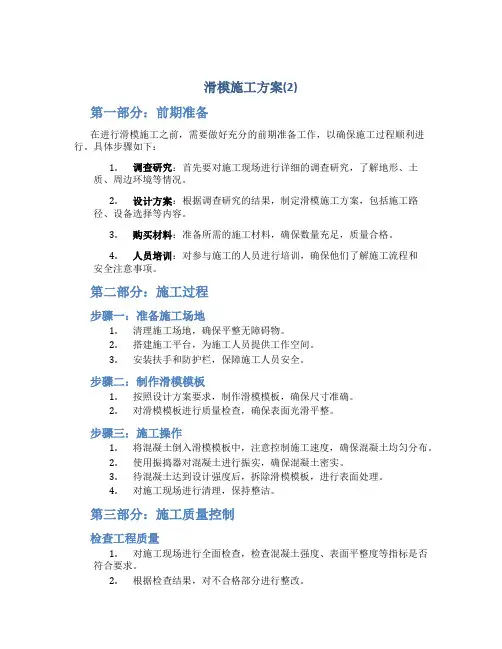

滑模施工方案(2)

滑模施工方案(2)

滑模施工方案(2)第一部分:前期准备在进行滑模施工之前,需要做好充分的前期准备工作,以确保施工过程顺利进行。

具体步骤如下:1.调查研究:首先要对施工现场进行详细的调查研究,了解地形、土质、周边环境等情况。

2.设计方案:根据调查研究的结果,制定滑模施工方案,包括施工路径、设备选择等内容。

3.购买材料:准备所需的施工材料,确保数量充足,质量合格。

4.人员培训:对参与施工的人员进行培训,确保他们了解施工流程和安全注意事项。

第二部分:施工过程步骤一:准备施工场地1.清理施工场地,确保平整无障碍物。

2.搭建施工平台,为施工人员提供工作空间。

3.安装扶手和防护栏,保障施工人员安全。

步骤二:制作滑模模板1.按照设计方案要求,制作滑模模板,确保尺寸准确。

2.对滑模模板进行质量检查,确保表面光滑平整。

步骤三:施工操作1.将混凝土倒入滑模模板中,注意控制施工速度,确保混凝土均匀分布。

2.使用振捣器对混凝土进行振实,确保混凝土密实。

3.待混凝土达到设计强度后,拆除滑模模板,进行表面处理。

4.对施工现场进行清理,保持整洁。

第三部分:施工质量控制检查工程质量1.对施工现场进行全面检查,检查混凝土强度、表面平整度等指标是否符合要求。

2.根据检查结果,对不合格部分进行整改。

安全管理1.按照安全规范要求,做好施工人员的安全防护工作,避免事故发生。

2.对施工现场进行安全检查,消除安全隐患。

结语通过以上步骤,我们可以顺利完成滑模施工工作,并确保施工质量和安全。

希望本文提供的滑模施工方案可以对您有所帮助,祝施工顺利!。

滑履刮研施工方案

滑履刮研施工方案

江华海螺水泥一期粉磨站工程Φ4.2×13m磨机滑履刮研施工方案审批:审核:编制:广西壮族自治区冶金建设公司2012年3月27日程施工及验收规范》JCJ03-90第3.1.1条的规定。

按设备厂家要求在全托瓦宽度接触区形成连续均匀分布的接触带,接触斑点不应少于1点/10×10mm2,在拖瓦的两端150~200mm范围内间隙为0.2mm。

用着色法检查滑履轴承瓦面与所配磨机滑环的接触情况,按照要求进行刮研轴瓦,直至达到上述要求。

三、施工步骤1、先检查巴氏合金瓦应无变形、脱壳、裂纹、气孔、砂眼、及损伤等缺陷。

瓦与轴的接触面应符合设计要求,对进料端和出料端的轴承托瓦进行编号。

2、在距瓦的侧面约20~30mm处,从瓦口的顶端开始用钢板尺顺着瓦的弧面向下划线,划出集油槽。

从瓦口向下循序渐进,不可有陡台,要圆滑过渡,上深下浅,集油槽的深度应比同断面的侧隙大0.2~0.3mm,在集油槽底部,其深度应和同一断面的侧隙尺寸一致。

3、检查:将托瓦放在滑环顶上,用塞尺在托瓦两端头检查,滑环与托瓦的微笑间隙约为0.05~0.1mm(距托瓦端头边缘约20mm),否则就需刮瓦。

但只许在托瓦两端头最外边20~50mm的区域进行,不能为增加接触面积而在其余面上刮瓦,理论上是滑环与托瓦底线接触。

4、将需研刮的托瓦面用油清洗干净,红丹粉均匀的涂在轴上,头一次需涂浓一些,依次减薄,最后一次涂得越薄越好。

5、然后将滑履轴承瓦面(凹面)倒扣在滑环上进行研磨,接触带面积根据计算为以油嘴中心的500×500mm为接触面。

推研后,将瓦翻转瓦面向上,用道木垫好,根据研磨的接触点进行粗刮,采用两人对面同时刮研的方法,刮研时两人用力尽量保持一致,研瓦时要仔细分析接触情况,确定刮削的部位。

刮削时姿势正确,用力要均衡,落刀要准,刀花要均匀。

刮研轴瓦操作时,对亮点要用力重刮,刮掉亮点;对黑点和红点轻刮。

刮削要平滑,在接触区和非接触区不允许有明显的界限。

磨机、滑履磨安装作业指导书

磨机、滑履磨安装作业指导书

磨机、滑履磨安装作业指导书磨机、滑履磨安装作业指导书一、引言本指导书旨在提供磨机和滑履磨的安装过程的详细指导,确保安装过程顺利进行并符合相关要求。

二、准备工作1、确定安装位置:- 根据设备规格和功能要求,确定磨机和滑履磨的安装位置。

- 考虑到设备操作和维护的便利性,选择一个相对开阔、通风良好的位置。

2、安全检查:- 检查安装场地有无明火、易燃物等危险物品。

- 确保工作区域没有堆放杂物,地面平整、无障碍物。

3、材料和工具准备:- 准备满足设备安装和调试的所有材料,包括螺栓、垫片、密封胶等。

- 预先准备好适用的手工工具及动力工具。

4、人员安排:- 分配相应的工作人员负责磨机和滑履磨的安装工作。

- 确保工作人员具备相关专业知识和经验。

三、安装步骤1、磨机安装:1、将磨机放置在安装位置,确保底部与地面接触平稳。

2、根据设备的连接要求,安装和连接进、出料口、电源及其他相关管道。

3、根据设备使用要求,调整磨机的水平和垂直度。

2、滑履磨安装:1、确定滑履磨的安装位置,并确保底座与地面接触平稳。

2、根据设备要求,安装和连接进、出料口、电源及其他相关管道。

3、调整滑履磨的水平和垂直度,确保滑履磨正常运行。

四、安全注意事项1、在安装过程中,必须戴上相应的个人防护装备,包括安全帽、防护眼镜、防护手套等。

2、施工人员必须熟悉设备的操作和调试方法,严禁未经授权人员操作设备。

3、在设备运行前,必须对设备进行必要的试运行和安全检测,确保设备正常运行且无异常。

4、在安装过程中,严禁随意更改设备设计和连接,必要时需咨询相关技术人员。

附件:1、设备安装图纸2、安装所需材料清单3、相关法规和标准法律名词及注释:1、《安全生产法》:是中华人民共和国的一部专门调整安全生产领域的法律,旨在保障劳动者的生命安全和健康。

2、《职业病防治法》:是中华人民共和国的一部立法,主要规定了预防职业病的主要措施和责任。

双滑履煤磨施工方案

双滑履煤磨施工方案

Φ3.8×8+3m风扫煤磨安装工程施工方案编制:年月日审核:年月日批准:年月日中国机械工业第一建设有限公司Φ3.8×8+3m风扫煤磨施工方案煤磨安装工程概况:本水泥生产线的煤磨采用的是由中天仕名科技有点公司生产的M3250-Φ3.8×8+3m风扫煤磨机,这台煤磨采用双滑履支撑装置,边缘传动方式。

磨机的总重约205吨。

磨机工作原理:原煤经喂料设备由进料溜子进入磨内,热风经进风管进入磨内。

在磨机筒体内的钢球和钢段随着磨体的旋转呈冲击和泻落状态,原煤被粉碎和研磨。

与此同时原煤和热风进行着热交换,细粉被通过磨内的热风,经过磨机的出料装置排出磨机。

煤磨磨施工方案的编制依据:JCL03-90《水泥机械设备安装工程施工及验收规范》设备所带的施工图纸及设备的技术要求。

煤磨施工工艺流程:煤磨施工工艺及方法:一、基础验收基础验收应严格按照《水泥机械设备安装工程施工及验收规范》有关规定,验收项目见下表:二、基础划线,设标板1.基础划线时须注意以下几点:设备基础放线前必须预先埋中心标板,中心标板采用10*200*100mm钢板,在中心标板上打上定位基准点的记号。

用经纬仪根据定位基准点放出纵向中轴线(即磨体中心线)其精确度误差不超过0.5mm。

将所有与磨机有关的设备都要埋设中心标板,并打上记号(每个基础都需要放置一个基准点和一个沉降观察点。

)根据图纸尺寸放出各条横向中心线。

基础放线测量:用水平仪核对纵向、横向定位中心标板的水平度及磨机两端支承基础公共水平面。

放线注意照顾全面,各个地脚螺栓孔的中心位置允差为±10 mm。

进料端滑履轴承与出料端滑履轴承的中心距与实测磨体组装后该中心距一致,如有出入应以实测中心距为准进行修正,然后据此进行基础划线。

三、设备开箱检查及搬运1.设备开箱、检查:依照厂方提供的装箱清单逐一清点开箱的设备。

开箱时安装单位与建设单位双方派人进行监督核实,若发现缺件、漏件或损坏情况,应作好记录,并报告有关方面及时解决。

滑模施工方案(1)

滑模施工方案(1)

滑模施工方案(1)一、前言在建筑施工中,滑模施工是一种常见的工程施工方法,具有高效、节约人力资源等优点。

本文将介绍滑模施工的基本原理、施工过程和注意事项。

二、滑模施工的基本原理滑模施工是指在混凝土梁柱等构件施工过程中,采用“滑板”或“滑模板”作为模板,逐段滑动施工的方法。

通过调整滑板高度,可以保证混凝土均匀流动,保证结构的整体性和一致性。

三、滑模施工的施工过程1. 准备工作在进行滑模施工前,需要对施工现场进行清理,检查设备是否完好,并确定混凝土的配合比等。

2. 安装滑板将滑板与支撑梁连接好,确保滑板的平整度和牢固度,以免在施工过程中出现变形或移动。

3. 浇注混凝土通过混凝土运输车将混凝土输送到滑板上,均匀地浇注至预定高度。

在浇注过程中,要注意混凝土的流动性,避免出现堵塞或渗漏。

4. 滑模作业待混凝土达到一定强度后,可以开始滑模作业。

通过调整滑板高度,逐段滑动,实现整体的施工过程。

四、滑模施工的注意事项1.混凝土的配合比要根据施工要求和设计要求进行准确控制。

2.滑板的安装要牢固可靠,避免在施工过程中发生危险。

3.在滑动过程中,要及时调整滑板高度,保证整体施工的一致性。

4.滑模施工中的每个工序都要经过严格的检查和验收,确保质量和安全。

五、总结滑模施工是一种高效、快速的建筑施工方法,能够提高施工效率,降低人力资源成本。

合理的施工过程和严格的质量控制是保证滑模施工质量的关键。

希望本文能为读者提供一些关于滑模施工的基本认识和操作要点。

以上是本文关于滑模施工的基本原理、施工过程和注意事项的介绍,希望对读者有所帮助。

滑模施工方案(6)

滑模施工方案(6)

滑模施工方案(6)施工前期准备工作是滑模施工过程中至关重要的一环。

在开始施工之前,一切准备工作应该做足,以确保施工的顺利进行和工程质量的保障。

1. 施工前的现场准备在施工前,需要对施工现场进行全面的准备工作。

首先要清理现场,确保没有杂物和障碍物影响施工进程。

同时,检查滑模模板、支撑系统等施工设备的完好性,确保施工设备符合要求,能够顺利投入使用。

2. 施工人员配备滑模施工是一项复杂的工程,需要经验丰富的施工人员来操作。

在施工前,要对施工人员进行培训和指导,确保他们熟练掌握施工技术和操作规程。

同时,合理配置施工人员,明确各自的责任和任务,保证施工过程中的有效协作。

3. 施工过程控制在滑模施工的过程中, 要做好施工过程的控制。

首先要确保施工现场的安全,遵守施工现场管理规定,杜绝施工事故的发生。

同时, 还要对施工过程进行严格的监控,掌握施工进度和质量,随时做出调整和优化。

4. 施工质量检验施工完成后,需要对施工质量进行检验。

检查滑模浇筑的平整度、垂直度等指标,确保施工质量符合相关标准和要求。

同时,对施工过程中出现的问题和不足进行总结和分析,为今后的滑模施工提供经验教训。

5. 施工后的清理工作施工完成后,要对施工现场进行清理工作。

清除施工遗留下来的材料和设备,恢复施工现场的整洁和安全。

同时,进行施工总结和结算工作,确保施工过程的规范和顺利结束。

在滑模施工中,施工前期准备工作是至关重要的,它直接影响着整个施工过程和工程质量。

只有做好施工前的准备工作,才能确保滑模施工的顺利进行和工程质量的保障。

滑履磨施工技术方案.(DOC)

滑履磨施工技术方案.(DOC)

代县宏威水泥有限责任公司4500t/d新型干法水泥孰料生产线机电设备安装工程施工组织设计编制审核批准四川新川江安装工程有限公司第六项目部二零一三年五月滑履磨施工技术方案代县宏威水泥有限公司一.1二.基础验收及基础划线1.汇同甲方对设备的基础进行验收。

2.根据设备和工艺图尺寸检查基础的外形尺寸、标高、中心线、基础孔的几何尺寸及相互位置尺寸,并做好检查记录。

设备基础各部分的允许偏差为:23.标板埋设及基础划线3.1.参考已验收基础上土建提供的纵横中心线,埋设中心标板,每条主要中心线都要设置中心标板,每个基础设置一个基准点及设置沉降观察点。

中心标板采用100×50×10钢板制作,基准点及沉降观察点用圆钢制作,表面磨平。

3.2.根据工艺图及磨机实测尺寸,在基础上划出磨机的纵横中心线,并确定基准点的标高,在标板上打样冲眼作标记。

3.3.基础划线技术要求3.3.1.中心标板上所指示的纵向中心线与设计图纸上的纵向中心线的偏差不得大于±3mm。

3.3.2.两基础上横向中心线距离偏差不得大于±0.5mm,对角线偏差不得大于1mm。

3.3.3.同一中心线各标板的中心点±0.5mm。

3.3.4.基准点标高偏差不得大于±0.5mm。

注意:由于磨机基础有30°斜坡,基础划线难度较大,但在施工中务必保证其精度。

3.4.做好划线记录。

三.设备出库在计划安装某工序前,应先对该工序需要安装的设备进行出库。

31.设备开箱时清点零部件的数量,检查设备外观质量,并做好开箱记录。

2.设备运往现场后,应合理安放,妥善保管。

四.滑履轴承底板安置1.清理底板,检查底板的尺寸,并划出其纵横中心线。

2.制作辅助找正工具(见图三)。

453.在辅助找正架上,用钢丝线拉出横向中心线,钢丝线与中心标板偏差为±0.5mm 。

6 4.利用辅助找正工具,找正底板:4.1.将底板置于辅助找正工具中(注意:检查底板相对于轴承防护板罩螺钉的螺纹孔定位是否正确)。

滑模施工方案(7)

滑模施工方案(7)

滑模施工方案(7)在道路施工中,滑模是一种常见的施工方法,通过将混凝土通过模具滑动到指定位置,可以高效地完成路面的铺设。

本文将介绍滑模施工的方案和步骤,帮助施工人员更好地掌握该技术。

1. 施工准备在进行滑模施工之前,需要做好充分的准备工作。

首先,确定施工现场的平整度和坡度,确保适合使用滑模施工方法。

然后对施工设备进行检查和调试,确保设备正常运行。

最后,准备好所需的模具、混凝土原材料和施工人员。

2. 滑模设备设置将滑模设备移动到施工现场,并进行稳固设置。

根据设计要求调整滑模设备的高度和角度,确保混凝土可以顺利滑动到指定位置。

同时,检查设备的润滑情况,保证滑动过程的顺畅。

3. 混凝土搅拌和装载混凝土搅拌完成后,将混凝土装载到滑模设备的料斗中。

要注意控制混凝土的质量和流动性,确保在滑动过程中不会出现堵塞或泄漏的情况。

4. 滑模施工操作开始滑模施工前,需要对滑模设备和模具进行最后的检查。

然后按照计划好的施工路线和速度,开始混凝土的滑动。

在滑动过程中,施工人员需要密切配合,确保混凝土能够均匀地铺设到指定位置。

5. 施工质量控制在滑模施工完成后,需要对施工质量进行检查和评估。

检查路面的平整度、坡度和厚度是否符合设计要求,以确保施工质量达到标准。

如果发现问题,需要及时进行整改和调整。

结论滑模施工是一种高效、快速的道路铺设方法,能够提高施工效率和质量。

通过合理的施工方案和操作步骤,可以更好地掌握滑模施工技术,为道路建设提供更好的保障。

希望本文对读者了解滑模施工有所帮助,同时也希望在实际施工中能够更加熟练和有效地运用这一技术。

滑履磨施工方案详解

滑履磨施工方案详解

4.6M*10+3.5M原料磨施工方案编制人:编制单位:ф4.6ⅹ10+3.5m原料磨施工方案1 ф4.6ⅹ10+3.5m原料磨施工组织构成2施工程序简图本厂所选用的4.610+3.5M滚圈中空轴联合支承烘干中卸生料磨,是当前先进的粉磨设备,也是水泥厂关键设备之一。

其单件重量大、外形尺寸大、零部件多安装精度高,必须采用先进的技术、巧妙的方、高超的检测手段,严格控制每道工序的施工质量,才能确保设备的高质量的按期交付使用,并长期稳定运转。

基础磨体安装减速机及其它3施工前准备:a悉施工现场及设备堆放场地。

b施工图纸会审c 熟悉施工现场及设备堆放场地d准备施工工具、机具、材料及施工电源。

e做好施工方案、技术交底(包括质量、安全措施)。

4基础验收:a基础验收必须认真进行,安排专人负责此项工作,会同厂方、土建等有关部门,根据有关资料(工艺图、基础图、安装图、验收标准等)认真测量、记录、验收合格后,方可进行安装施工。

b设备基础各部分的偏差应符合如下要求:5 设备出库及检测5.1设备出库a设备出库依照安装程序安排零部件的出库顺序。

b安排适当的起重运输机具,选择合适的操作地点c选择最佳的运输道路。

d认真清点件数,结合外观检查,办理有关出库手续。

5.2设备检查与测量:a测量底座厚度,地脚螺栓孔距离,轴承座与底座联接的螺栓孔位置、距离。

b合金轴瓦面外观检查不得有砂眼、气孔、裂纹、夹渣、伤痕等缺陷。

c合金轴与球瓦的铸合应严密、牢固,不得有脱壳、裂纹、气孔等缺陷。

d对水冷却通道要进行打压试验,用0.6MPa的水压保压8分钟无渗漏现象。

e检查中空轴颈、滑履表面是否有砂眼、气孔、毛刺、沟痕、腐蚀、伤痕等。

f测量筒体长(含中空轴、滑履、烘干仓)。

g测量筒体,滑履,烘干仓结合部的椭圆度等。

以上各项检查后做好详细记录,如有与图纸要求不符,应及时与厂方取得联系,共同研究解决后,再进行安装。

6基础处理、埋设标板与放线:6.1清理基础:a基础表面的一切杂物必须清除掉,并打扫干净。

滑履磨施工技术方案

滑履磨施工技术方案

滑履磨施工技术方案一、工程概况这次施工的项目是一座大型桥梁,桥梁全长3.2公里,主桥跨度达到560米,是一座典型的悬索桥。

桥梁位于山区,地形复杂,施工难度较大。

我们的任务是完成桥梁的滑履磨施工,确保桥梁的平稳运行和安全性。

二、施工目标1.确保滑履磨施工质量,达到设计要求。

2.施工过程中,确保施工安全,预防事故发生。

3.施工进度符合项目整体计划,确保工程按时完成。

三、施工方法1.准备阶段(1)对桥梁进行详细测量,了解桥梁的结构特点。

(2)根据测量数据,设计滑履磨施工方案。

(3)对施工人员进行技术培训,确保施工质量。

2.施工阶段(1)搭建施工平台,确保施工人员的安全。

(2)对桥梁进行局部加固,防止施工过程中桥梁受损。

(3)采用先进的滑履磨设备,进行桥梁表面的磨削施工。

(4)在磨削过程中,实时监测桥梁的振动情况,确保桥梁的稳定性。

(5)对磨削后的桥梁表面进行清洁处理,为下一步施工做好准备。

3.施工收尾阶段(1)对施工过程中发现的问题进行整改,确保施工质量。

(2)对桥梁进行验收,确保桥梁满足设计要求。

(3)拆除施工平台,清理施工现场,为下一阶段施工做好准备。

四、施工安全措施1.建立健全施工安全管理体系,明确责任分工。

2.对施工人员进行安全培训,提高安全意识。

3.定期对施工现场进行安全检查,及时发现并整改安全隐患。

4.配备完善的施工安全设施,如安全帽、安全带等。

5.加强施工过程中的监测,确保桥梁的稳定性。

五、施工进度安排1.准备阶段:1个月2.施工阶段:3个月3.施工收尾阶段:1个月六、施工成本预算1.人工费用:50万元2.材料费用:80万元3.设备租赁费用:100万元4.其他费用:30万元总预算:260万元七、施工效果预期1.滑履磨施工后,桥梁表面光滑,摩擦系数降低,有利于桥梁的运行。

2.施工过程中,桥梁结构安全得到保障。

3.施工完成后,桥梁使用寿命得到延长。

现在,这份“滑履磨施工技术方案”已经完成了,我看着窗外明媚的阳光,想象着桥梁顺利完工的那一天,心中充满了喜悦。

滑履磨施工方案18

滑履磨施工方案18

滑履磨施工方案目录概述 (1)施工工序流程图及网络计划图..................................................................................... 1、基础及安装准备1.1、基础验收及基础划线 (2)1.2、设备出库 (3)2、支撑部分安装2.1、滑履轴承及中空轴承底板安装……………………………………...……2.2、滑履轴瓦及中空轴瓦的安装…………………………………………….3、回转部分安装3.1、筒体就位………………………………………………………….3.2、支撑部分底板的灌浆…………………………………………….3.3、磨机油盘、油管与水管的安装……………3.4、磨机隔仓板内衬的安装……………………………….4、传动部分安装4.1、大齿轮预组装........................................4.2、大小齿轮副安装...................4.3、主电机、减速机安装............................4.4、润滑、冷却系统的安装.........................5、磨机进出料装置的安装.................................................6、磨机的试运转..............................................................概述该厂煤磨采用的是Ф3.2×(6.5+2.5)m边缘传动混合支撑的风扫式烘干煤磨机,磨内分为烘干仓和粉磨仓两部分,粉磨仓采用分级衬板时为一个仓,也可把粉磨仓再分为粗磨仓和细磨仓两个。物料由进料斗通过滑履轴承后进入磨内的烘干仓,经初步烘干后进入粗粉磨仓,在较大的钢球粉磨烘干后进入细粉磨仓,经进一步粉磨烘干后由空气带出磨外施工中11.2.1基础验收及基础划线11.2.1.1汇同甲方对设备的基础进行验收。11.2.1.2根据设备和工艺图尺寸检查基础的外形尺寸、标高、中心线、基础孔的几何尺寸及相互位置尺寸,并做好检查记录。设备基础各部分的允许偏差为:11.2.1.3标板埋设及基础划线11.2.1.3.1参考已验收基础上土建提供的纵横中心线,埋设中心标板,每条主要中心线都要设置中心标板,每个基础设置一个基准点及设置沉降观察点。中心标板采用100×50×10钢板制作,基准点及沉降观察点用圆钢制作,表面磨平。11.2.1.3.2根据工艺图及磨机实测尺寸,在基础上划出磨机的纵横中心线,并确定基准点的标高,在标板上打样冲眼作标记。11.2.1.3.3基础划线技术要求中心标板上所指示的纵向中心线与设计图纸上的纵向中心线的偏差不得大于±3mm 。两基础上横向中心线距离偏差不得大于±0.5mm,对角线偏差不得大于1mm。同一中心线各标板的中心点±0.5mm。基准点标高偏差不得大于±0.5mm。注意:由于磨机基础有30°斜坡,基础划线难度较大,但在施工中务必保证其精度。做好划线记录。11.2.2设备出库在计划安装某工序前,应先对该工序需要安装的设备进行出库。11.2.2.1设备开箱时清点零部件的数量,检查设备外观质量,并做好开箱记录。11.2.2.2设备运往现场后,应合理安放,妥善保管。11.2.3滑履轴承底板安置11.2.3.1清理底板,检查底板的尺寸,并划出其纵横中心线。11.2.3.2制作辅助找正工具(见图三)。11.2.3.3在辅助找正架上,用钢丝线拉出横向中心线,钢丝线与中心标板偏差为±0.5mm。11.2.3.4利用辅助找正工具,找正底板:11.2.3.4.1将底板置于辅助找正工具中(注意:检查底板相对于轴承防护板罩螺钉的螺纹孔定位是否正确)。11.2.3.4.2通过辅助找正工具,反复进行调整,使底板位置满足(图四)所示各尺寸(尺寸数字仅为参考,对于不同型号磨机请参考随机图纸或设计图纸),穿上地脚螺栓,并带上一点劲。11.2.3.4.3在底板下设置砂浆墩。11.2.3.4.4待砂浆墩强度足够后,用斜垫铁和辅助工具精找底板。11.2.3.4.4.1重新调整好底板位置,按规定扭矩上紧基础螺栓,检查找正与定位情况,若不符应再进行细调。注意:底板找正必须严格遵从下列要求:a.两套底板中心线间沿磨机纵向距离,即两组磨机轴承中心间的距离,必须与安装图所示距离一致。b.垂直于磨机轴线的两轴承底板的距离必须按安装图所示。c.轴承两底板的中心线必须平齐,与磨机轴线成直角。d.相对于磨机中心线的底板的距离必须按安装图所示。e.底板与磨机横向水平成30°倾角,底板必须按磨机纵向水平放置。f.底板应相对于磨机中心线等距安置。11.2.3.4.4.2要求包括橡皮填封件在内的轴承防护罩底部进行试安装,对底板进行找正检查,检查螺钉是否能安装在轴承防护罩与底板的法兰连结中。11.2.3.4.5在按规定扭矩上紧基础螺栓情况下给基础螺栓孔灌浆,使用一份水泥与3份混凝土滑料(颗料大小为0~8mm)的混凝土混合物。11.2.4滑履轴承的安装11.2.4.1滑履检验,除外观质量外,应对瓦面进行探伤,并对瓦体进行水压试验。11.2.4.2将已架高在基础纵向中心线附近的磨筒体,用搭道木墩方式,滚至筒体最终位置上方。11.2.4.3将滑履放在滑环顶部,用塞尺检查在离滑履边缘大约20mm处间隙是否在0.05~0.1mm范围内,如不符,则需稍作刮削,注意刮削只能在两端最外面的20~50mm区域内,以达到规定间隙。11.2.4.4辊子与止推块的安装(见图五)11.2.4.4.1小心地清理干净底板,装上辊子(11),止推靴(10)和滚道(09)。11.2.4.4.2检查隔件是否在辊子与止推块的槽中都能自由移动。11.2.4.4.3检查辊子是否能在端导件处无约束地自由移动。注意:在靠近传动装置端滑环向上移动侧,固定滑履应靠在一个隔离块(17)上,而不是滚子。11.2.4.5安装滑履:小心地放上滑履,使其位置与倾斜度靠近最终位置。注意:滑履配有用于高压油的连接的一端,面向轴承中心方向,并应在落磨之前对滑履组件进行临时固定以防滑下。11.2.5磨体就位11.2.5.1用千斤顶和自制鞍座配合,慢慢把筒体落至滑履瓦面上。注意:落磨前应清理干净滑环及滑履组件,落磨时拆除一切用于临时固定滑履的垫高块及其它附件,使滑履能相对于滑环自由调节。11.2.5.2高压油系统安装:此工作必须在磨机找正前全部完成。磨机在找正过程中,用临时电源开启高压泵。11.2.5.3磨体置于滑履上时的找正检查11.2.5.3.1在滑环顶端沿纵向放水平仪所测得的偏差应和旋转半周后重新放水平仪的偏差抵消(注:旋转时一定要启动高压泵)。11.2.5.3.2两滑环顶部应在同一水平面内。如找正检查不合格,应重新调节底板的最终找正情况。11.2.5.3.3用塞尺检验滑环与滑履侧向导向件的间隙,要求不小于0.15mm。11.2.5.3.4用百分表测量滑环的轴向跳动,如跳动超过所测得的空隙,就应在滑履与侧向导向件间插填隙片,其厚度为跳动度加上0.15mm减去滑得间隙。11.2.6轴承底板灌浆在筒体找正正确后,就必须对底板进行灌浆。11.2.6.1所有斜垫铁斜面配合处必须用点焊焊住。11.2.6.2浇注开始之前,将和混凝土接触的底板的部件必须清理干净,混凝土基础上也必须无油或润滑脂等杂物。11.2.6.3灌浆时,始终要保证底板与基础中的空穴完全填充,使用稳定容积特性的专用砂浆,灌浆应灌至高出各底板下边30~40mm高度。11.2.7磨机油盘、油管与水管的安装11.2.7.1水路安装完后,要求系统经受工厂正常水压的压力测试,保持两小时无渗漏。11.2.7.2安装油盘时,必须使油盘顶边缘高于滑环底边缘20mm,各油管安装应清洗干净。11.2.7.3刮油器张力必须大于0.4KPa的张力.11.2.7.4低碳钢外罩安装时,应用橡皮密封件及密封胶安装好。注意:法兰焊接处,应清理干净焊缝,并在内侧涂上底漆和红色透平漆。11.2.7.5主轴承处加油11.2.8磨机隔仓板内衬的安装11.2.8.1严格按照施工图施工,注意衬板安装方向及排列方式。11.2.8.2隔仓板与中心圈板位置要正确,间隙要均匀,并与筒体中心线垂直。注意:磨筒体上及滑环上所有多余的螺栓孔必须用橡胶塞封住。不得用焊接方法密封。11.2.9传动装置安装11.2.9.1大齿轮预组装把两半齿圈垫平,紧固联接螺栓;用0.04mm厚塞尺沿大齿圈接口四周检查两半齿圈接合是否紧密贴合,检查两半齿圈接合处的齿距,其偏差不得超过±0.005M(M为齿圈模数);检查大齿圈的椭圆度。11.2.9.2大齿轮安装清洗处理大齿轮与磨体法兰的接合面;将大齿轮固定在磨体法兰上;检查大齿轮的轴向窜动和径向跳动,其允许偏差分别为1.0mm和1.5mm。11.2.9.3小齿轮安装小齿轮就位,一次灌浆;小齿轮与大齿轮的啮合情况应符合图纸或规范要求;安装小齿轮时,应考虑热膨胀因素。11.2.9.4减速机、主电机安装减速机和主电机的安装应用百分表测量两者联轴器的同轴度,精度应达到图纸或规范的要求。11.2.9.5润滑、冷却系统的安装所有管道的安装要求清洁、畅通、密封可靠;弯管要圆滑,禁止出现断面收缩或失圆,切口要平整;各油管要认真清洗,可先用20%硫酸或盐酸清洗,而后用10%的碱水清除管道中的残酸,再用清水冲洗,用压缩空气吹干后,浸入防锈油;管道的活接头,三通弯头等安装前要检查其完好性,安装过程中要严格注意这些部位的密封性,不得有泄漏;有需现场焊接的管子与法兰,要严格按要求施工,不得有漏焊、气孔等;安装调试后,所有管道外表面均要刷漆。11.2.10进出料装置安装进料装置安装时,应查对进料螺旋方向是否正确,然后对进料口与中空轴的径向间隙进行调整,使四周间隙均匀,同时,预留磨体轴向膨胀间隙。出料装置安装时,应对其与中空轴径向间隙进行找正,并注意四周间隙的密封装置。11.2.11试运转11.2.11.1试运转时间主电机单独空载运转4小时;电机带减速机一起运转8小时;带设备运转8小时(煤磨为4小时),轴承温升应符合产品说明书要求,轴承温度相对稳定后方可停机。11.2.11.2试运转前的检查各部位螺栓是否拧紧;磨体衬板装向是否正确,仓内是否有杂物;主轴承和减速机内部的清洁和油量情况;用压缩空气吹净主电机的定子和转子间的杂物。11.2.11.3试运转中的检查各管路是否畅通,有无泄漏;主轴承的供油情况是否良好,润滑系统的油压是否正常;各运转部位轴承的温度和冷却水温度情况;设备运转中的振动情况;进料和出料装置的处是否有磨擦现象;磨体的窜动量是否符合设计要求;试运转结束后,应重新检查所有的螺栓并拧紧。。

滑履刮研施工方案

滑履刮研施工方案

江华海螺水泥一期粉磨站工程Φ4。

2×13m磨机滑履刮研施工方案审批:审核:编制:广西壮族自治区冶金建设公司2012年3月27日托瓦刮研执行标准为设备厂家提供的刮瓦要求,和《水泥机械设备安装工程施工及验收规范》JCJ03—90第3。

1.1条的规定.按设备厂家要求在全托瓦宽度接触区形成连续均匀分布的接触带,接触斑点不应少于1点/10×10mm2,在拖瓦的两端150~200mm范围内间隙为0.2mm.用着色法检查滑履轴承瓦面与所配磨机滑环的接触情况,按照要求进行刮研轴瓦,直至达到上述要求。

三、施工步骤1、先检查巴氏合金瓦应无变形、脱壳、裂纹、气孔、砂眼、及损伤等缺陷。

瓦与轴的接触面应符合设计要求,对进料端和出料端的轴承托瓦进行编号.2、在距瓦的侧面约20~30mm处,从瓦口的顶端开始用钢板尺顺着瓦的弧面向下划线,划出集油槽。

从瓦口向下循序渐进,不可有陡台,要圆滑过渡,上深下浅,集油槽的深度应比同断面的侧隙大0。

2~0。

3mm,在集油槽底部,其深度应和同一断面的侧隙尺寸一致。

3、检查:将托瓦放在滑环顶上,用塞尺在托瓦两端头检查,滑环与托瓦的微笑间隙约为0。

05~0.1mm(距托瓦端头边缘约20mm),否则就需刮瓦.但只许在托瓦两端头最外边20~50mm的区域进行,不能为增加接触面积而在其余面上刮瓦,理论上是滑环与托瓦底线接触。

4、将需研刮的托瓦面用油清洗干净,红丹粉均匀的涂在轴上,头一次需涂浓一些,依次减薄,最后一次涂得越薄越好。

5、然后将滑履轴承瓦面(凹面)倒扣在滑环上进行研磨,接触带面积根据计算为以油嘴中心的500×500mm为接触面.推研后,将瓦翻转瓦面向上,用道木垫好,根据研磨的接触点进行粗刮,采用两人对面同时刮研的方法,刮研时两人用力尽量保持一致,研瓦时要仔细分析接触情况,确定刮削的部位。

刮削时姿势正确,用力要均衡,落刀要准,刀花要均匀。

刮研轴瓦操作时,对亮点要用力重刮,刮掉亮点;对黑点和红点轻刮.刮削要平滑,在接触区和非接触区不允许有明显的界限.6、研刮到达到设计要求之接触面积后,为了使轴面(凸面)与瓦面(凹面)8接触面处储存一定的润滑油,对大片接触点还需挑点(将大面积接触点用刮刀分成小接触点).用三角刮刀刮瓦、涂红丹粉在相对应的结合面上研磨的方法反复刮研,直至达到上述要求.7、当轴瓦刮研后,为了使润滑油能通畅的流入接触面,瓦面上用刮刀交叉刮出宽3—5mm,间距60-80mm,倾角45°刀痕。

滑履磨施工方案

滑履磨施工方案

6.1 原料磨安装对水泥厂滑履磨的安装,现根据我们以前施工过的同类型磨的经验及国家规范要求,制定如下施工方案。

6.1.1施工流程计划网络图山东榴园水泥有限公司原料磨施工流程计划网络图6.1.2基础验收6.1.2.1 应与甲方人员共同对设备的基础进行验收。

6.1.2.2 验收标准为设备图和工艺图的各种尺寸要求6.1.2.3 检查基础的外形尺寸、标高、中心线、基础孔的几何尺寸及相互位置尺寸,并做好检查记录。

6.1.2.4 设备基础尺寸和位置的允许偏差应满足如下要求:6.1.2.5 设备基础表面和地脚螺栓预留孔中的油污、碎石、泥土、积水等均应清除干净,放置垫铁部位的表面应凿平。

6.1.3基础划线及做砂浆墩6.1.3.1参考已验收基础上土建提供的轴线或边缘线及标高线,纵横中心线,根据工艺图及磨机实测尺寸,在基础上划出磨机的纵横中心线,并确定基准点的标高,划定安装的基准线。

6.1.3.2 互相有连接、衔接或排列关系的设备,应划定共同的中心线。

并应按设备的具体要求,埋设中心标板。

中心标板采用100×50×10钢板制作。

每条主要中心线都要设置中心标板,在标板上打样冲眼作标记。

每个基础需要设置一个基准点和设置一个沉降观察点。

基准点及沉降观察点用φ25的圆钢制作,表面磨平6.1.3.3基础划线技术要求6.1.3.4 砂浆墩制作6.1.3.4.1 为提高安装精度,本磨机采用混凝土砂浆墩垫铁法6.1.3.4.2 做混凝土砂浆墩前,应将基础凿成麻面,砂浆的配比为:水泥(525#):河砂(中砂):水=1:1:0.046.1.3.4.3 垫铁找正6.1.4设备出库验收6.1.4.1 设备开箱应在建设单位的有关人员参与下,按下列项目进行检查,并应做出记录:6.1.4.1.1 箱号、箱数以及包装情况6.1.4.1.2 设备的名称、型号和规格6.1.4.1.3 装箱清单、设备技术文件、资料及专用工具6.1.4.1.4 设备有无缺损件,表面有无损坏和锈蚀等6.1.4.1.5 其它需要纪录的情况6.1.4.2 设备及其零、部件和专用工具,均应妥善保管,不得使其变形、损坏、锈蚀、错乱、丢失等各种情况.6.1.4.3设备运往现场后,应合理安放,妥善保管。

滑膜施工技术方案1(1)

滑膜施工技术方案1(1)

一、工程概况本工程为山西阳城阳泰晶鑫煤业有限责任公司武甲选煤厂产品仓工程,年产量为1.2Mt/a。

产品仓为直径12m钢筋混凝土圆筒仓,共计8个,基础为筏板基础,筒仓壁厚为250mm,为钢筋混凝土结构,强度等级为C30。

滑膜施工作业区段为-6.4m至21m,总高度为27.4m。

二、施工组织及人员计划1、为确保优质,高速、文明、安全的完成本工程的滑模施工工艺任务,我公司将配备有丰富施工经验的人员担任技术指导和施工员,对工程施工进行组织、指挥、管理、协商和控制。

本着科学管理、精干高效,结构合理的原则,设项目经理一名,项目技术负责人一名,项目质量负责人一名,组成项目领导层。

设滑模加工组装班,液压设备操作班,质量安全检查员等组成滑模施工队。

2、根据工程特点结合我公司的施工技术水平,进场后集中力量进行滑模装置的制作。

3、本工程计划安排施工人员:管理人员1人,滑模加工制作12人,普工4人,电焊工3人,组装工12人,氧割工2人,液压设备操作工4人。

三、施工质量验收标准产品仓混凝土外观质量达到全部合格,合格率为100%。

四、滑模施工方法及施工工艺1、施工测量:(1)了解设计图纸,掌握工程总体布局、工程特点、做好内业计算工作。

检验仪器、检定钢尺。

在施工放线前对所用的全站仪、经纬仪、水准仪、按计量规定进行检验校正,使所用仪器保持完好状态。

(2)±0.000以下施工,采用外控法进行结构阶段测量放线。

用全站仪、50米钢卷尺由引桩投测出各柱网轴线尺寸,以此定各平面各细部尺寸。

轴线每跨误差不超过±2mm,总长不超过±10mm,标高不超过±3mm。

(3)±0.000上部结构施工测量将全站仪安装在由控制网引出的筒身中心基点上,将激光光束投射在滑模平台上对应的缴光接收靶上,在滑升之前记下激光靶的初读数,在滑升过程中,每提升一次进行一次规划,并做记录,根据激光靶的读数计算出垂直度的偏移情况,及时采取措施以防简体偏移。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

湖南良田水泥有限公司二期技改项目Φ3.2×(6.5+2.5)M风扫煤磨施工技术方案华新集团建筑安装工程有限公司良田项目部二O一O年五月目录概述 (1)施工工序流程图及网络计划图..................................................................................... 1、基础及安装准备1.1、基础验收及基础划线 (2)1.2、设备出库 (3)2、支撑部分安装2.1、滑履轴承及中空轴承底板安装……………………………………...……2.2、滑履轴瓦及中空轴瓦的安装…………………………………………….3、回转部分安装3.1、筒体就位………………………………………………………….3.2、支撑部分底板的灌浆…………………………………………….3.3、磨机油盘、油管与水管的安装……………3.4、磨机隔仓板内衬的安装……………………………….4、传动部分安装4.1、大齿轮预组装........................................4.2、大小齿轮副安装...................4.3、主电机、减速机安装............................4.4、润滑、冷却系统的安装.........................5、磨机进出料装置的安装.................................................6、磨机的试运转..............................................................概述该厂煤磨采用的是Ф3.2×(6.5+2.5)m边缘传动混合支撑的风扫式烘干煤磨机,磨内分为烘干仓和粉磨仓两部分,粉磨仓采用分级衬板时为一个仓,也可把粉磨仓再分为粗磨仓和细磨仓两个。

物料由进料斗通过滑履轴承后进入磨内的烘干仓,经初步烘干后进入粗粉磨仓,在较大的钢球粉磨烘干后进入细粉磨仓,经进一步粉磨烘干后由空气带出磨外施工中11.2.1基础验收及基础划线11.2.1.1汇同甲方对设备的基础进行验收。

11.2.1.2根据设备和工艺图尺寸检查基础的外形尺寸、标高、中心线、基础孔的几何尺寸及相互位置尺寸,并做好检查记录。

设备基础各部分的允许偏差为:11.2.1.3标板埋设及基础划线11.2.1.3.1参考已验收基础上土建提供的纵横中心线,埋设中心标板,每条主要中心线都要设置中心标板,每个基础设置一个基准点及设置沉降观察点。

中心标板采用100×50×10钢板制作,基准点及沉降观察点用圆钢制作,表面磨平。

11.2.1.3.2根据工艺图及磨机实测尺寸,在基础上划出磨机的纵横中心线,并确定基准点的标高,在标板上打样冲眼作标记。

11.2.1.3.3基础划线技术要求中心标板上所指示的纵向中心线与设计图纸上的纵向中心线的偏差不得大于±3mm。

两基础上横向中心线距离偏差不得大于±0.5mm,对角线偏差不得大于1mm。

同一中心线各标板的中心点±0.5mm。

基准点标高偏差不得大于±0.5mm。

注意:由于磨机基础有30°斜坡,基础划线难度较大,但在施工中务必保证其精度。

做好划线记录。

11.2.2设备出库在计划安装某工序前,应先对该工序需要安装的设备进行出库。

11.2.2.1设备开箱时清点零部件的数量,检查设备外观质量,并做好开箱记录。

11.2.2.2设备运往现场后,应合理安放,妥善保管。

11.2.3滑履轴承底板安置11.2.3.1清理底板,检查底板的尺寸,并划出其纵横中心线。

11.2.3.2制作辅助找正工具(见图三)。

11.2.3.3在辅助找正架上,用钢丝线拉出横向中心线,钢丝线与中心标板偏差为±0.5mm。

11.2.3.4利用辅助找正工具,找正底板:11.2.3.4.1将底板置于辅助找正工具中(注意:检查底板相对于轴承防护板罩螺钉的螺纹孔定位是否正确)。

11.2.3.4.2通过辅助找正工具,反复进行调整,使底板位置满足(图四)所示各尺寸(尺寸数字仅为参考,对于不同型号磨机请参考随机图纸或设计图纸),穿上地脚螺栓,并带上一点劲。

11.2.3.4.3在底板下设置砂浆墩。

11.2.3.4.4待砂浆墩强度足够后,用斜垫铁和辅助工具精找底板。

11.2.3.4.4.1重新调整好底板位置,按规定扭矩上紧基础螺栓,检查找正与定位情况,若不符应再进行细调。

注意:底板找正必须严格遵从下列要求:a.两套底板中心线间沿磨机纵向距离,即两组磨机轴承中心间的距离,必须与安装图所示距离一致。

b.垂直于磨机轴线的两轴承底板的距离必须按安装图所示。

c.轴承两底板的中心线必须平齐,与磨机轴线成直角。

d.相对于磨机中心线的底板的距离必须按安装图所示。

e.底板与磨机横向水平成30°倾角,底板必须按磨机纵向水平放置。

f.底板应相对于磨机中心线等距安置。

11.2.3.4.4.2要求包括橡皮填封件在内的轴承防护罩底部进行试安装,对底板进行找正检查,检查螺钉是否能安装在轴承防护罩与底板的法兰连结中。

11.2.3.4.5在按规定扭矩上紧基础螺栓情况下给基础螺栓孔灌浆,使用一份水泥与3份混凝土滑料(颗料大小为0~8mm)的混凝土混合物。

11.2.4滑履轴承的安装11.2.4.1滑履检验,除外观质量外,应对瓦面进行探伤,并对瓦体进行水压试验。

11.2.4.2将已架高在基础纵向中心线附近的磨筒体,用搭道木墩方式,滚至筒体最终位置上方。

11.2.4.3将滑履放在滑环顶部,用塞尺检查在离滑履边缘大约20mm处间隙是否在0.05~0.1mm范围内,如不符,则需稍作刮削,注意刮削只能在两端最外面的20~50mm 区域内,以达到规定间隙。

11.2.4.4辊子与止推块的安装(见图五)11.2.4.4.1小心地清理干净底板,装上辊子(11),止推靴(10)和滚道(09)。

11.2.4.4.2检查隔件是否在辊子与止推块的槽中都能自由移动。

11.2.4.4.3检查辊子是否能在端导件处无约束地自由移动。

注意:在靠近传动装置端滑环向上移动侧,固定滑履应靠在一个隔离块(17)上,而不是滚子。

11.2.4.5安装滑履:小心地放上滑履,使其位置与倾斜度靠近最终位置。

注意:滑履配有用于高压油的连接的一端,面向轴承中心方向,并应在落磨之前对滑履组件进行临时固定以防滑下。

11.2.5磨体就位11.2.5.1用千斤顶和自制鞍座配合,慢慢把筒体落至滑履瓦面上。

注意:落磨前应清理干净滑环及滑履组件,落磨时拆除一切用于临时固定滑履的垫高块及其它附件,使滑履能相对于滑环自由调节。

11.2.5.2高压油系统安装:此工作必须在磨机找正前全部完成。

磨机在找正过程中,用临时电源开启高压泵。

11.2.5.3磨体置于滑履上时的找正检查11.2.5.3.1在滑环顶端沿纵向放水平仪所测得的偏差应和旋转半周后重新放水平仪的偏差抵消(注:旋转时一定要启动高压泵)。

11.2.5.3.2两滑环顶部应在同一水平面内。

如找正检查不合格,应重新调节底板的最终找正情况。

11.2.5.3.3用塞尺检验滑环与滑履侧向导向件的间隙,要求不小于0.15mm。

11.2.5.3.4用百分表测量滑环的轴向跳动,如跳动超过所测得的空隙,就应在滑履与侧向导向件间插填隙片,其厚度为跳动度加上0.15mm减去滑得间隙。

11.2.6轴承底板灌浆在筒体找正正确后,就必须对底板进行灌浆。

11.2.6.1所有斜垫铁斜面配合处必须用点焊焊住。

11.2.6.2浇注开始之前,将和混凝土接触的底板的部件必须清理干净,混凝土基础上也必须无油或润滑脂等杂物。

11.2.6.3灌浆时,始终要保证底板与基础中的空穴完全填充,使用稳定容积特性的专用砂浆,灌浆应灌至高出各底板下边30~40mm高度。

11.2.7磨机油盘、油管与水管的安装11.2.7.1水路安装完后,要求系统经受工厂正常水压的压力测试,保持两小时无渗漏。

11.2.7.2安装油盘时,必须使油盘顶边缘高于滑环底边缘20mm,各油管安装应清洗干净。

11.2.7.3刮油器张力必须大于0.4KPa的张力.11.2.7.4低碳钢外罩安装时,应用橡皮密封件及密封胶安装好。

注意:法兰焊接处,应清理干净焊缝,并在内侧涂上底漆和红色透平漆。

11.2.7.5主轴承处加油11.2.8磨机隔仓板内衬的安装11.2.8.1严格按照施工图施工,注意衬板安装方向及排列方式。

11.2.8.2隔仓板与中心圈板位置要正确,间隙要均匀,并与筒体中心线垂直。

注意:磨筒体上及滑环上所有多余的螺栓孔必须用橡胶塞封住。

不得用焊接方法密封。

11.2.9传动装置安装11.2.9.1大齿轮预组装把两半齿圈垫平,紧固联接螺栓;用0.04mm厚塞尺沿大齿圈接口四周检查两半齿圈接合是否紧密贴合,检查两半齿圈接合处的齿距,其偏差不得超过±0.005M(M为齿圈模数);检查大齿圈的椭圆度。

11.2.9.2大齿轮安装清洗处理大齿轮与磨体法兰的接合面;将大齿轮固定在磨体法兰上;检查大齿轮的轴向窜动和径向跳动,其允许偏差分别为1.0mm和1.5mm。

11.2.9.3小齿轮安装小齿轮就位,一次灌浆;小齿轮与大齿轮的啮合情况应符合图纸或规范要求;安装小齿轮时,应考虑热膨胀因素。

11.2.9.4减速机、主电机安装减速机和主电机的安装应用百分表测量两者联轴器的同轴度,精度应达到图纸或规范的要求。

11.2.9.5润滑、冷却系统的安装所有管道的安装要求清洁、畅通、密封可靠;弯管要圆滑,禁止出现断面收缩或失圆,切口要平整;各油管要认真清洗,可先用20%硫酸或盐酸清洗,而后用10%的碱水清除管道中的残酸,再用清水冲洗,用压缩空气吹干后,浸入防锈油;管道的活接头,三通弯头等安装前要检查其完好性,安装过程中要严格注意这些部位的密封性,不得有泄漏;有需现场焊接的管子与法兰,要严格按要求施工,不得有漏焊、气孔等;安装调试后,所有管道外表面均要刷漆。

11.2.10进出料装置安装进料装置安装时,应查对进料螺旋方向是否正确,然后对进料口与中空轴的径向间隙进行调整,使四周间隙均匀,同时,预留磨体轴向膨胀间隙。

出料装置安装时,应对其与中空轴径向间隙进行找正,并注意四周间隙的密封装置。

11.2.11试运转11.2.11.1试运转时间主电机单独空载运转4小时;电机带减速机一起运转8小时;带设备运转8小时(煤磨为4小时),轴承温升应符合产品说明书要求,轴承温度相对稳定后方可停机。

11.2.11.2试运转前的检查各部位螺栓是否拧紧;磨体衬板装向是否正确,仓内是否有杂物;主轴承和减速机内部的清洁和油量情况;用压缩空气吹净主电机的定子和转子间的杂物。

相关文档
最新文档
