污泥浓缩池
污泥浓缩池概述污泥浓缩池是污水处理系统中的一个重要组成部分。
它用于将废水处理过程中产生的污泥进行浓缩,从而减少处理后的污泥体积,并降低处置成本。
本文将详细介绍污泥浓缩池的工作原理、结构设计、操作注意事项以及维护保养等方面的内容。
工作原理污泥浓缩池的工作原理基于物理和化学的原理。
通过一系列的处理过程,将水中的固体污染物和水分分离,从而实现污泥的浓缩。
主要的工作过程包括进料、沉淀、搅拌、排泥、出料等。
1.进料:废水处理系统中产生的污泥通过管道输送至污泥浓缩池,并经过预处理去除大颗粒物质。
2.沉淀:污泥进入污泥浓缩池后,在重力的作用下,固体颗粒向下沉淀,形成污泥层。
3.搅拌:为了防止污泥的结块,浓缩池设计有搅拌装置,不断地搅动污泥,使其保持颗粒状。
4.排泥:水中的清洁液通过溢流口排出,而污泥则通过底部的排泥管道排出。
5.出料:经过浓缩后的污泥会被输送到后续处置设备或存储装置。
结构设计污泥浓缩池的结构设计通常包括以下几个方面:1.池体:池体是污泥浓缩池的主体部分,一般采用圆形或矩形的结构。
池体的选材应考虑到其与废水、化学药剂等物质的耐腐蚀性。
2.壁板:池体的壁板应具有足够的强度和耐腐蚀性,常见的材料有玻璃钢、不锈钢等。
3.搅拌装置:搅拌装置用于搅动污泥,防止结块和沉渣。
搅拌器的类型和数量应根据具体的工艺要求进行选择。
4.排泥系统:排泥系统包括排泥管道和排泥泵等设备。
排泥管道应位于污泥浓缩池的底部,以便将污泥顺利排出。
5.运输设备:为了将浓缩后的污泥输送到后续处理设备或存储装置,通常需要使用输送带、螺旋输送机等运输设备。
操作注意事项在使用污泥浓缩池时,需要注意以下几点:1.控制进料量:合理控制进料量可以保证污泥浓缩效果。
过高的进料量会导致污泥浓度不够,过低的进料量则会导致污泥浓度过高。
2.定期清理:定期清理污泥浓缩池可以防止污泥积累过多,影响浓缩效果。
清理时应注意安全,并使用适当的工具和设备。
3.维护设备:定期检查和维护污泥浓缩池的设备,包括搅拌装置、排泥系统等,确保其正常运行。
污泥浓缩池设计

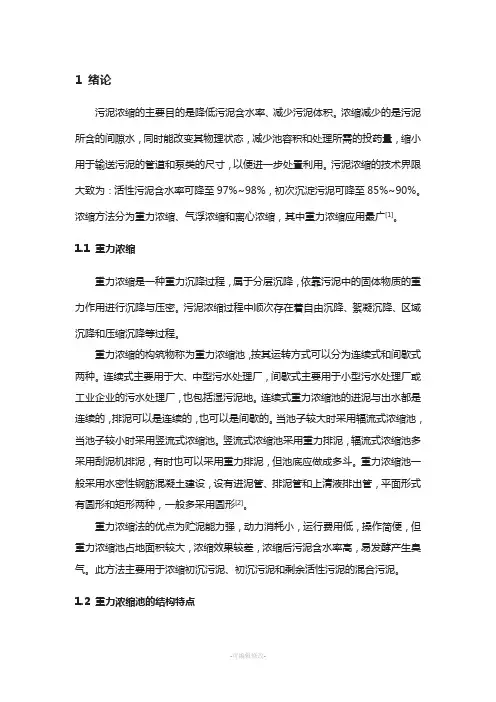

1 绪论污泥浓缩的主要目的是降低污泥含水率、减少污泥体积。
浓缩减少的是污泥所含的间隙水,同时能改变其物理状态,减少池容积和处理所需的投药量,缩小用于输送污泥的管道和泵类的尺寸,以便进一步处置利用。
污泥浓缩的技术界限大致为:活性污泥含水率可降至97%~98%,初次沉淀污泥可降至85%~90%。
浓缩方法分为重力浓缩、气浮浓缩和离心浓缩,其中重力浓缩应用最广[1]。
1.1 重力浓缩重力浓缩是一种重力沉降过程,属于分层沉降,依靠污泥中的固体物质的重力作用进行沉降与压密。
污泥浓缩过程中顺次存在着自由沉降、絮凝沉降、区域沉降和压缩沉降等过程。
重力浓缩的构筑物称为重力浓缩池,按其运转方式可以分为连续式和间歇式两种。
连续式主要用于大、中型污水处理厂,间歇式主要用于小型污水处理厂或工业企业的污水处理厂,也包括湿污泥地。
连续式重力浓缩池的进泥与出水都是连续的,排泥可以是连续的,也可以是间歇的。
当池子较大时采用辐流式浓缩池,当池子较小时采用竖流式浓缩池。
竖流式浓缩池采用重力排泥,辐流式浓缩池多采用刮泥机排泥,有时也可以采用重力排泥,但池底应做成多斗。
重力浓缩池一般采用水密性钢筋混凝土建设,设有进泥管、排泥管和上清液排出管,平面形式有圆形和矩形两种,一般多采用圆形[2]。
重力浓缩法的优点为贮泥能力强,动力消耗小,运行费用低,操作简便,但重力浓缩池占地面积较大,浓缩效果较差,浓缩后污泥含水率高,易发酵产生臭气。
此方法主要用于浓缩初沉污泥、初沉污泥和剩余活性污泥的混合污泥。
1.2 重力浓缩池的结构特点间歇式重力浓缩池是间歇进泥,因此,在投入污泥前必须先排除浓缩池已澄清的上清液,腾出池容,故在浓缩池不同高度上应设多个上清液排出管。
间歇式操作管理麻烦,且单位处理污泥所需的池体积比连续式的大。
连续式重力浓缩池可采用辐流式、竖流式沉淀池的型式,一般都是直径5~20m圆形或矩形钢筋混凝土构筑物。
采用辐流式沉淀池的形式,可分为有刮泥机与污泥搅动装置的浓缩池、不带刮泥机的浓缩池,以及多层浓缩池等三种。
污泥浓缩池的设计规定及数据
关于污泥浓缩池的设计规定及数据摘要:介绍了关于浓缩池的设计规定及数据。
(1)、进泥含水率:当为初次时,其含水率一般为95%-97%;当为剩余活性时,其含水率一般为99.2%-99.6%。
(2)、污泥固体负荷:当为初次污泥时,污泥固体负荷宜采用80-120Kg/(m2.d);当为剩余法泥时,污泥固体负荷宜采用30-60Kg/(m2.d)。
(3)、浓缩后污泥含水率:由曝气池后二次沉淀池进入污泥浓缩池的污泥含水率,当采用99.2%-99.6%时,浓缩后污泥含水率宜为97%-98%。
(4)、浓缩时间不宜小于12h;但也不要超过24h。
(5)、有效水深一般宜为4m,最低不小于3m。
(6)、污泥室容积和排泥时间,应根据排泥方法和两次排泥间时间而定,当采用定期排泥时,两次排泥间一般可采用8h。
(7)、集泥设施:辐流式污泥浓缩池的集泥装置,当采用吸泥机时,池底坡度可采用0.003;当采用刮泥机时,不宜小于0.01。
不设刮泥设备时,池底一般设有泥斗。
其泥斗与水平面的倾角,应不小于50度。
刮泥机的回转速度为0.75-4r/h,吸泥机的回转速度为1r/h,其外缘线速度一般宜为1-2m/min。
同时在刮泥机上可安设栅条,以便提高浓缩效果,在水面设除浮渣装置。
(8)、构造及附属设施一般采用水密性钢肋混凝土建造。
设污泥投入管、排泥管、排上清液管,排泥管最小管径采用150mm,一般采用铸铁管。
(9)、竖流式浓缩池:当浓缩池较小时,可采用竖流式浓缩池,一般不设刮泥机,污泥室的截锥体斜壁与水平面所形成的角度,应不小于50°,中心管按污泥流量计算。
沉淀区按浓缩分离出来的污水流量进行设计。
(10)、上清液:浓缩池的上清液,应重新回到初沉池前进行处理。
其数量和有机物含量参与全厂的物料平衡计算。
(11)、二次污染:污泥浓缩池一般均散发臭气,必须时应考虑防臭或脱臭措施。
臭气控制可以从以下三方面着手,即封闭、吸收和掩撇。
所谓封闭,是指用盖子或其它设备封住臭气发生源;所谓吸收,是指用化学药剂来氧化或净化臭气;所谓掩蔽,是指采用掩蔽剂使臭气暂时不向外扩散。
污泥浓缩池说明书
污泥浓缩池说明书武汉凯迪电站设备有限公司二OO四年九月一、浓缩池的简要说明及基本工作原理:含有细粒物体的料浆,经槽架给入浓缩池的中心部位某一深度处,料浆做均匀辅射状向周边缓慢流动,在漫游中料浆的固体颗粒藉自重或絮凝作用而沉降。
最初由于浓度较低,颗粒基本上作自由沉降,沉速较快,继而沉入浓集带、沉速较慢。
最后沉到最下部一沉积带,也是浓度较高的压缩区,水份从沉降颗粒的间隙中不断析出。
在耙架连续回转时,耙齿对该部沉积物沿池底的锥形坡面逐级推向池底的中心处,最后由该处的排料口排出。
在耙齿推进沉积物时,也是刮板对沉积物的一个压缩过程,这也大大地促使析水作用的加强,因而从排料口排出的沉积物是经过浓缩的料浆。
池上部是澄清带,澄清水从池边溢流堰排出,从而构成浓缩池工作的全过程。
该浓缩池配有NZ系列浓缩机。
二、NZ系列浓缩机主要结构特点NZ系列浓缩机由桥架、传动机构、竖向栅条、刮泥耙和浓缩池等组成。
1. 传动机构传动机构是驱动耙架回转的系统,主要由电动机、减速器组成,为了保证运转中提升耙架的需要,减速机直接与机房相连,带动耙架与栅条转动,完成集泥刮泥过程。
2. 栅条竖向栅条在浓缩机工作时一起转动,其主要目的是为了搅拌泥水,因为搅拌度转慢,能起到缓慢搅拌作用,当栅条穿行于污泥层时,能为水提供从污泥中逸出的通道,以提供污泥浓缩的效果。
3. 刮泥耙浓缩池沉淀下来的泥,由刮板从四周向中心收集,然后进入集泥斗。
由排泥管排出浓缩池。
刮臂上安装的刮板与刮臂成45度角,两片重合15度角左右,这样的结构利用集泥。
三、设备设计参数污泥浓缩池数量1套;设计处理水量20m3/h;设计进泥含水率98-99% ;出泥含水率95%;直径/高度ø5000/4500 mm;设备壁厚10mm材质/防腐Q235-A/还氧树脂漆3道,厚度≥200μm 污泥固体负荷50kg/m2.d;刮泥机叶轮形式叶片刮板式刮板及轴材质1Cr18Ni9Ti刮臂直径ø 4600mm刮臂外缘线速度 1.2m/min减速机功率0.55kw储泥斗数量1台容积 3.5m3设备壁厚6mm材质/防腐Q235-A/还氧树脂漆3道,厚度≥200μm 四、操作维护说明浓缩机操作比较简单,盛水后只需开动电机就行。
污泥浓缩池施工方案

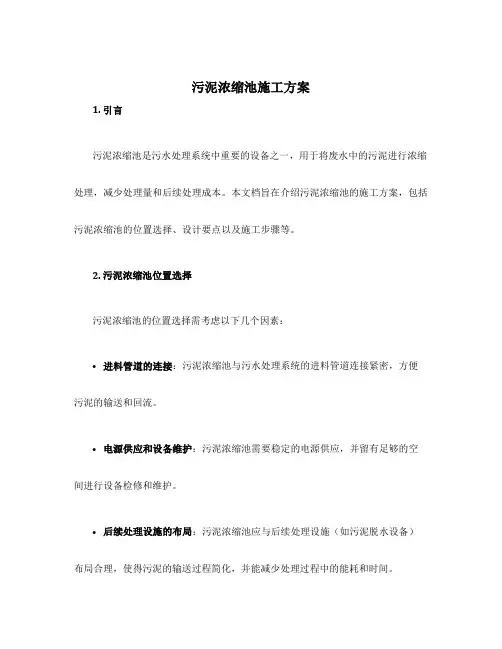

污泥浓缩池施工方案1. 引言污泥浓缩池是污水处理系统中重要的设备之一,用于将废水中的污泥进行浓缩处理,减少处理量和后续处理成本。
本文档旨在介绍污泥浓缩池的施工方案,包括污泥浓缩池的位置选择、设计要点以及施工步骤等。
2. 污泥浓缩池位置选择污泥浓缩池的位置选择需考虑以下几个因素:•进料管道的连接:污泥浓缩池与污水处理系统的进料管道连接紧密,方便污泥的输送和回流。
•电源供应和设备维护:污泥浓缩池需要稳定的电源供应,并留有足够的空间进行设备检修和维护。
•后续处理设施的布局:污泥浓缩池应与后续处理设施(如污泥脱水设备)布局合理,使得污泥的输送过程简化,并能减少处理过程中的能耗和时间。
3. 污泥浓缩池设计要点在进行污泥浓缩池的设计时,需要注意以下几个要点:•污泥浓缩池容积:根据处理的污水量和浓缩效果,确定污泥浓缩池的容积。
通常,污泥浓缩池的容积应根据预计的处理量来确定,并有一定的超设计。
•污泥浓缩池的结构:污泥浓缩池的结构应具备良好的密闭性,以减少污泥浓缩过程中的气味和粉尘的外泄。
同时,还应具备一定的强度和稳定性。
•污泥浓缩池的搅拌装置:为保证污泥浓缩效果,污泥浓缩池中应装置搅拌装置,以确保污泥均匀搅拌和浓缩。
4. 污泥浓缩池施工步骤4.1 准备工作•制定施工计划和安全措施,确保施工安全。
•准备所需材料和设备,包括混凝土、钢筋、模板和施工机械等。
•清理施工现场,确保施工区域平整。
4.2 模板搭设•根据设计图纸进行模板的搭设,确保模板的稳定和平整。
•检查模板是否符合要求,修整不合格部分。
4.3 钢筋制作与安装•根据设计要求,制作钢筋排布图。
•根据钢筋排布图,进行钢筋的加工和预埋。
•安装钢筋,确保位置准确,并进行固定。
4.4 混凝土浇筑•在模板内部进行混凝土的浇筑。
•浇筑过程中需注意混凝土的均匀性和浇筑速度。
•控制浇筑的高度和厚度,确保施工质量。
4.5 养护和拆模•在混凝土硬化前,进行适当的养护工作,保持水泥的湿润。
浓缩池施工方案计划终
浓缩池施工方案计划终一、项目概况浓缩池(也被称为浓密池或浓缩塔)是用于分离和浓缩污水中的悬浮物和污泥的设备。
在污水处理过程中,浓缩池通常被放置在污泥处理系统的后端,以使清洁液通过并且污泥被有效浓缩。
本次施工方案计划要求完成一座浓缩池的施工,需要确保安全、高效和符合环保标准。
二、施工工期本次浓缩池的施工预计工期为45个工作日,我们将制定详细的施工计划,确保按时完成。
三、施工人员与设备1.施工人员:我们将配备一支有经验的施工队伍,包括项目经理、技术人员、操作工和安全员。
他们将参与施工的各个环节,并负责施工的质量控制和安全管理。
2.设备:我们将使用先进的浓缩池施工设备,包括挖掘机、混凝土搅拌车、起重设备等。
四、施工流程1.地基准备:对施工区域进行勘测和测量,清理施工现场,确保地基平整和稳固。
2.场地施工:根据设计图纸和要求,施工工人进行钢筋安装、模板搭建和混凝土浇筑等工作。
3.结构施工:包括浓缩池的主体结构和支承构件的施工。
4.安装设备:根据设计要求,安装浓缩池所需的设备,如搅拌器、给料器等。
5.排水系统:确保浓缩池与排水管道的连接畅通,并进行测试和调整。
6.污泥处理系统:根据设计图纸,安装和调试污泥处理系统,保证其正常运行。
7.完善配套设施:包括通风设施、防护栏杆、标识牌等。
8.仿真实验:对浓缩池进行仿真实验,验证其浓缩效果。
根据实验结果,进行调整和优化。
五、安全管理在施工过程中,我们将严格遵守相关安全规定,采取有效的安全措施,确保施工人员的人身安全和设备的安全。
所有参与施工的人员都将接受必要的安全培训,并配备个人防护装备,如安全帽、安全靴、防护服等。
六、质量控制我们将严格按照设计要求进行施工,同时建立完善的质量控制体系。
在施工过程中,将制定详细的施工方案和质量检查计划,配备专业的技术人员进行施工现场的质量检查和监控,确保施工质量符合标准。
七、环境保护八、文明施工我们将推行文明施工,树立良好的施工形象。
污泥浓缩池的设计规定及数据完整版
污泥浓缩池的设计规定及数据HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】关于污泥浓缩池的设计规定及数据摘要:介绍了关于浓缩池的设计规定及数据。
(1)、进泥含水率:当为初次时,其含水率一般为95%-97%;当为剩余活性时,其含水率一般为%%。
(2)、污泥固体负荷:当为初次污泥时,污泥固体负荷宜采用80-120Kg/;当为剩余法泥时,污泥固体负荷宜采用30-60Kg/。
(3)、浓缩后污泥含水率:由曝气池后二次沉淀池进入污泥浓缩池的污泥含水率,当采用%%时,浓缩后污泥含水率宜为97%-98%。
(4)、浓缩时间不宜小于12h;但也不要超过24h。
(5)、有效水深一般宜为4m,最低不小于3m。
(6)、污泥室容积和排泥时间,应根据排泥方法和两次排泥间时间而定,当采用定期排泥时,两次排泥间一般可采用8h。
(7)、集泥设施:辐流式污泥浓缩池的集泥装置,当采用吸泥机时,池底坡度可采用;当采用刮泥机时,不宜小于。
不设刮泥设备时,池底一般设有泥斗。
其泥斗与水平面的倾角,应不小于50度。
刮泥机的回转速度为h,吸泥机的回转速度为1r/h,其外缘线速度一般宜为1-2m/min。
同时在刮泥机上可安设栅条,以便提高浓缩效果,在水面设除浮渣装置。
(8)、构造及附属设施一般采用水密性钢肋混凝土建造。
设污泥投入管、排泥管、排上清液管,排泥管最小管径采用150mm,一般采用铸铁管。
(9)、竖流式浓缩池:当浓缩池较小时,可采用竖流式浓缩池,一般不设刮泥机,污泥室的截锥体斜壁与水平面所形成的角度,应不小于50°,中心管按污泥流量计算。
沉淀区按浓缩分离出来的污水流量进行设计。
(10)、上清液:浓缩池的上清液,应重新回到初沉池前进行处理。
其数量和有机物含量参与全厂的物料平衡计算。
(11)、二次污染:污泥浓缩池一般均散发臭气,必须时应考虑防臭或脱臭措施。
臭气控制可以从以下三方面着手,即封闭、吸收和掩撇。
污泥浓缩池说明书
污泥浓缩池之阳早格格创做道明书籍武汉凯迪电站设备有限公司二OO四年九月一、浓缩池的简要证明及基础处事本理:含有细粒物体的料浆,经槽架给进浓缩池的核心部位某一深度处,料浆干匀称辅射状背周边缓缓震动,正在漫游中料浆的固体颗粒藉自重或者絮凝效率而重落.最初由于浓度较矮,颗粒基础上做自由重落,重速较快,既而重进浓集戴、重速较缓.末尾重到最下部一重积戴,也是浓度较下的压缩区,火份从重落颗粒的间隙中没有竭析出.正在耙架连绝回转时,耙齿对于该部重积物沿池底的锥形坡里逐级推背池底的核心处,末尾由该处的排料心排出.正在耙齿促成重积物时,也是刮板对于重积物的一个压缩历程,那也大天里督促析火效率的加强,果而从排料心排出的重积物是通过浓缩的料浆.池上部是澄浑戴,澄浑火从池边溢流堰排出,进而形成浓缩池处事的齐历程.该浓缩池配有NZ系列浓缩机.二、NZ系列浓缩机主要结构特性NZ系列浓缩机由桥架、传效果构、横背栅条、刮泥耙战浓缩池等组成.1. 传效果构传效果构是启动耙架回转的系统,主要由电效果、减速器组成,为了包管运止中提下耙架的需要,减速机曲交取机房贯串,戴动耙架取栅条转化,完毕集泥刮泥历程.2. 栅条横背栅条正在浓缩机处事时所有转化,其主要手段是为了搅拌泥火,果为搅拌度转缓,能起到缓缓搅拌效率,当栅条脱止于污泥层时,能为火提供从污泥中劳出的通讲,以提供污泥浓缩的效验.3. 刮泥耙浓缩池重淀下去的泥,由刮板从四里背核心支集,而后加进集泥斗.由排泥管排出浓缩池.刮臂上拆置的刮板取刮臂成45度角,二片重合15度角安排,那样的结构利用集泥.三、设备安排参数污泥浓缩池数量 1套;安排处理火量 20m3/h;安排进泥含火率 98-99% ;出泥含火率 95%;曲径/下度 ø5000/4500 mm;设备壁薄 10mm材量/防腐 Q235-A/还氧树脂漆3讲,薄度≥200μm污泥固体背荷 50;刮泥机叶轮形式叶片刮板式刮板及轴材量 1Cr18Ni9Ti刮臂曲径ø 4600mm刮臂中缘线速度减速机功率储泥斗数量 1台设备壁薄 6mm材量/防腐 Q235-A/还氧树脂漆3讲,薄度≥200μm四、支配维护证明浓缩机支配比较简朴,衰火后只需启动电机便止.启机时听减速机及电效果声音,如无纯音即仄常.其余减速机需定期瞅察油标,以便加注机油,机油规格及型号减速机证明书籍.设备拆备过扭矩呵护拆置,如果减速机过扭矩大,减速机输出轴联轴器上的仄安销断,那样便不妨呵护减速机.五、简图。
(完整版)污泥重力浓缩池设计计算
第一节 污泥浓缩池的设计计算一、设计要求:(一)连续式重力浓缩池可采用沉淀池形式,一般为竖流式或辐流式;(二)浓缩时间一般采用10~16h 进行核算,不宜过长,活性污泥含水率一般为99.2%~99.6%;(三)污泥固体负荷采用20~30kg/m 3,浓缩后污泥含水率可达97%左右;(四)浓缩池的有效水深一般为4m 左右;(五)浮渣挡板高出水面0.1~0.15m ,淹没深度为0.3~0.4m二、设计参数采用连续式重力浓缩池,进入浓缩池的剩余污泥量为Q =2253.33m 3/d =93.89m 3/ℎ,污泥初始含水率为P 1=99.5%(即固体浓度C 0=5kg/m 3),浓缩后污泥含水率为P 2=97%,污泥固体通量采用30kg/(m 2.d)。
三、设计计算(一)浓缩池面积A =QC 0G=2253.33×530=375.56m 2式中:Q —污泥量,m 3/d ;C 0—污泥固体浓度,kg/m 3;G —污泥固体通量,kg/(m 2.d)(二)浓缩池之径D设计采用2座圆形辐流池,单池面积为:A 1=A n=375.562=187.78m 2浓缩池直径D:D =√4A 1π=√4×187.783.14=15.47m ,取D =16m 。
(三)浓缩池深度H有效水深ℎ2:ℎ2=QT 24A =2253.33×1424×375.56=3.5m式中:T —污泥浓缩时间,采用14h设超高ℎ1=0.3m ,缓冲层高度ℎ3=0.3m ,浓缩池设机械刮泥设备,池底坡度i =1/20,污泥斗上底直径D 2=2.4m ,下底直径D 1=1m ,则池底坡度造成的深度ℎ4为:ℎ4=(D 2−D 22)i =(162−2.42)×0.05 =0.34m污泥斗高度ℎ5为:ℎ5=(D 22−D 12)tan 55° =(2.42−12)×tan 55° =1.0m则浓缩池深度为:H =ℎ1+ℎ2+ℎ3+ℎ4+ℎ5=0.3+3.5+0.3+0.34+1.0=5.44m(四)排泥管剩余污泥量为15.65m 3/ℎ=0.00435m 3/s ,泥量很小,采用最小管径DN200mm ,连续地将污泥排入贮泥池里。
污泥浓缩池说明书
污泥浓缩池说明书武汉凯迪电站设备有限公司二OO四年九月一、浓缩池的简要说明及基本工作原理:含有细粒物体的料浆,经槽架给入浓缩池的中心部位某一深度处,料浆做均匀辅射状向周边缓慢流动,在漫游中料浆的固体颗粒藉自重或絮凝作用而沉降。
最初由于浓度较低,颗粒基本上作自由沉降,沉速较快,继而沉入浓集带、沉速较慢。
最后沉到最下部一沉积带,也是浓度较高的压缩区,水份从沉降颗粒的间隙中不断析出。
在耙架连续回转时,耙齿对该部沉积物沿池底的锥形坡面逐级推向池底的中心处,最后由该处的排料口排出。
在耙齿推进沉积物时,也是刮板对沉积物的一个压缩过程,这也大大地促使析水作用的加强,因而从排料口排出的沉积物是经过浓缩的料浆。
池上部是澄清带,澄清水从池边溢流堰排出,从而构成浓缩池工作的全过程。
该浓缩池配有NZ系列浓缩机。
二、NZ系列浓缩机主要结构特点NZ系列浓缩机由桥架、传动机构、竖向栅条、刮泥耙和浓缩池等组成。
1. 传动机构传动机构是驱动耙架回转的系统,主要由电动机、减速器组成,为了保证运转中提升耙架的需要,减速机直接与机房相连,带动耙架与栅条转动,完成集泥刮泥过程。
2. 栅条竖向栅条在浓缩机工作时一起转动,其主要目的是为了搅拌泥水,因为搅拌度转慢,能起到缓慢搅拌作用,当栅条穿行于污泥层时,能为水提供从污泥中逸出的通道,以提供污泥浓缩的效果。
3. 刮泥耙浓缩池沉淀下来的泥,由刮板从四周向中心收集,然后进入集泥斗。
由排泥管排出浓缩池。
刮臂上安装的刮板与刮臂成45度角,两片重合15度角左右,这样的结构利用集泥。
三、设备设计参数污泥浓缩池数量1套;设计处理水量20m3/h;设计进泥含水率98-99% ;出泥含水率95%;直径/高度ø5000/4500 mm;设备壁厚10mm材质/防腐Q235-A/还氧树脂漆3道,厚度≥200μm 污泥固体负荷50kg/m2.d;刮泥机叶轮形式叶片刮板式刮板及轴材质1Cr18Ni9Ti刮臂直径ø 4600mm刮臂外缘线速度 1.2m/min减速机功率0.55kw储泥斗数量1台容积 3.5m3设备壁厚6mm材质/防腐Q235-A/还氧树脂漆3道,厚度≥200μm 四、操作维护说明浓缩机操作比较简单,盛水后只需开动电机就行。
污泥浓缩池施工方案完整版
污泥浓缩池施工方案 HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】攀枝花攀甬浓缩池施工方案编制:审核:批准:目录1、编制说明2、编制依据3、工程概况4、工程实物量5、施工技术方案6、施工质量保证措施7、安全保证措施8、施工机具及手段用料一、编制说明本技术措施详细叙述了“钨精矿浓缩池、中矿浓缩池、钨细泥浓缩池、尾矿浓缩池”施工方案,以指导本工程施工。
二、编制依据:1、陕西城安矿业发展有限公司镇安钨矿1000T/d选厂工程总平面布置图。
2、“钨精矿浓缩池、中矿浓缩池、钨细泥浓缩池、尾矿浓缩池”施工图3、现行图家规范标准:(1)、《建筑工程施工质量验收统一标准》(GB 50300—2001)(2)、《建筑地基基础工程施工质量验收规范》(GB 50202—2002)(3)、《混凝土结构工程施工质量验收规范》(GBJ50204—2002)(4)、《工程测量规范》GB 8076—97(5)、《钢筋焊接及验收规范》JG 18—96(6)、《地下工程防水技术规范》GB50108-20084、施工组织设计三、工程概况:中矿浓缩池直径18m、钨细泥浓缩池直径24m、尾矿浓缩池直径24m、钨精矿浓缩池直径12m。
池底板下做100mm厚C15混凝土垫层。
地基处理为整片垫层法,素混凝土垫层下做50mm厚砂砾石垫层,每边宽出基础边缘。
拟建场地地坪绝对标高±为,设计池底标高为,其基坑在自然地坪向下挖深米。
四、工程实物量:土方开挖:15000m3钢筋:吨C15混凝土:300 m3C20混凝土: m3砾石垫层: 150 m3五、施工技术方案:1、施工程序:定位放线土方开挖地基处理混凝土垫层池底及池壁钢筋绑扎池壁模板安装池底及池壁混凝土浇筑池底及池壁混凝土养护池壁模板拆除试水试验内外抹灰基坑回填土池顶模板安装池顶钢筋绑扎池顶混凝土浇筑池顶混凝土养护交工验收2、土方开挖根据图纸设计及施工规范要求按1:进行放坡,并在基坑北面修筑一条材料运输通道按1:进行放坡,保证底边宽度为4米。
污泥浓缩池的设计规定及数据完整版
污泥浓缩池的设计规定及数据完整版污泥浓缩池的设计规定及数据HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】关于污泥浓缩池的设计规定及数据摘要:介绍了关于浓缩池的设计规定及数据。
(1)、进泥含水率:当为初次时,其含水率一般为95%-97%;当为剩余活性时,其含水率一般为%%。
(2)、污泥固体负荷:当为初次污泥时,污泥固体负荷宜采用80-120Kg/;当为剩余法泥时,污泥固体负荷宜采用30-60Kg/。
(3)、浓缩后污泥含水率:由曝气池后二次沉淀池进入污泥浓缩池的污泥含水率,当采用%%时,浓缩后污泥含水率宜为97%-98%。
(4)、浓缩时间不宜小于12h;但也不要超过24h。
(5)、有效水深一般宜为4m,最低不小于3m。
(6)、污泥室容积和排泥时间,应根据排泥方法和两次排泥间时间而定,当采用定期排泥时,两次排泥间一般可采用8h。
(7)、集泥设施:辐流式污泥浓缩池的集泥装置,当采用吸泥机时,池底坡度可采用;当采用刮泥机时,不宜小于。
不设刮泥设备时,池底一般设有泥斗。
其泥斗与水平面的倾角,应不小于50度。
刮泥机的回转速度为h,吸泥机的回转速度为1r/h,其外缘线速度一般宜为1-2m/min。
同时在刮泥机上可安设栅条,以便提高浓缩效果,在水面设除浮渣装置。
(8)、构造及附属设施一般采用水密性钢肋混凝土建造。
设污泥投入管、排泥管、排上清液管,排泥管最小管径采用150mm,一般采用铸铁管。
(9)、竖流式浓缩池:当浓缩池较小时,可采用竖流式浓缩池,一般不设刮泥机,污泥室的截锥体斜壁与水平面所形成的角度,应不小于50°,中心管按污泥流量计算。
沉淀区按浓缩分离出来的污水流量进行设计。
(10)、上清液:浓缩池的上清液,应重新回到初沉池前进行处理。
其数量和有机物含量参与全厂的物料平衡计算。
(11)、二次污染:污泥浓缩池一般均散发臭气,必须时应考虑防臭或脱臭措施。
(完整版)污泥浓缩池设计说明书
(完整版)污泥浓缩池设计说明书V 第一节污泥重力浓缩池设计计算采用带有竖向栅条污泥浓缩机的辐流式重力浓缩池,用带有栅条的刮泥机刮泥,采用静压排泥。
计算草图如图 10所示:图10浓缩池计算草图1. 设计参数污泥总量计算及污泥浓度计算二沉池排放的剩余污泥量:Q=870.86m 3 /d ,本设计含水 P 率取为99.2%,浓缩后污泥含水率97%,污泥浓度 C 为8g/L ,二沉池污泥固体通量M 采用30kg/(m 2 ? d )。
采用中温二级消化处理,消化池停留天数为30 d ,其中一级消化20 d ,二级消化10d 。
消化池控制温度为33 ~ 35o C ,计算温度为35o C 。
2. 浓缩池面积式中:QC 870.86 10 2F362.86mG24 1C流入浓缩池的剩余污泥浓度(kg/s ),本设计取10kg/mQ ――二沉池流入剩余污泥流量(n?/h ), G ------ 固体通量kg /(m 2 h),一般采用 0.8-1.2 kg/(m 2 h);取 1.0.本设计采用四个污泥浓缩池,单个池面积为3. 浓缩池的直径4. 浓缩池的容积5. 浓缩沉淀池有效水深h r一 d1ri =0. 0590.72m4 90.7210.75m ,本设计取11.0mQT870.86 16 ------------------ 424 4式中:T ——浓缩池浓缩时间(3145.14mh ), —般采用10-16h ,本设计取16h 。
6.浓缩后剩余污泥量10099.2 3 “小小100 Q 1 Q100 FF 0100 97—……7. 池底咼度辐流沉淀池采用中心驱动刮泥机,池底需做成 1%勺坡度,刮泥机连续转动将污泥推入泥斗。
池底高度: D 11 h 4 i 0.01 0.055m 2 28. 污泥斗容积h 5 t g (a b) tg55(1.25 0.25)1.43m式中:一泥斗倾角,为保证排泥顺畅,圆形污泥斗倾角本设计取550a —污泥斗上口半径(;本设计取1.25m ;b —污泥斗底部半径(m),本设计取0.25m 。

污泥浓缩池
进入浓缩池的剩余污泥量为0.0030m ³/s ,用1个浓缩池,Q ₁=0.0030m ³/s1.中心进泥管面积 01v Q f =式中 f ——浓缩池中心进泥管面积(m ³)1Q ——中心进泥管设计流量(m ³/s ) 0v ——中心进泥管流速(m/s),一般采用0v ≤0.03m/s0d ——中心进泥管直径(m )设计中0v =0.03m/s1.03.0003.0==f ㎡ 36.014.31.040=⨯=d m ³ 设计中0d =0.35,每池的进泥管采用DN150mm 。
管内流速 m/s 17.015.014.3003.04D 4221=⨯⨯==πQ v2.中心进泥管喇叭口与反射板之前的缝隙高度1113d πv Q h = 式中 3h ——中心进泥管喇叭口与反射板之间的板缝高度(m );1v ——污泥从中心管喇叭口与反射板之前缝隙流出速度(m/s ),一般采用 0.02~0.03m/s ;1d ——喇叭口直径(m ),一般采用1d =1.350d .设计中取1v =0.02m/s ,1d =1.350d =0.47mm 1.047.002.0003.03=⨯⨯=πh3.浓缩后分离出的污水量0100P P P Q q --⨯= 式中 q ——浓缩后分离出的污水量(m ³/s );Q ——进水浓缩池的污泥量(m ³/s );P ——浓缩前污泥含水率,一般用99%;0P ——浓缩后污泥含水率,一般用97%。
002.0971009799003.0=--⨯=q m ³/s4.浓缩池水流部分面积vq F = 式中 F ——浓缩池水流面积(㎡);V ——污水在浓缩池内上升流速(m/s ),一般采用v=0.00005~0.0001m/s 设计中取v=0.000074m/s27000074.0002.0==F5.浓缩池直径π)(4f F D += 式中 D ——浓缩池直径(m ); 87.5)1.027(4=+⨯=πD m ,设计中取为5.9m 。
污泥浓缩池设计...doc
污泥浓缩池设计...doc一、前言随着城市化进程的加快,污水处理成为城市管理不可或缺的一环。
对于城市污水处理系统的稳定运行,污泥的处理管理是至关重要的。
本文主要介绍污泥浓缩池的设计相关知识。
二、污泥浓缩池的定义和作用污泥浓缩池是污水处理系统中的一个重要组成部分,主要用于将污泥中的水分浓缩,减小处理量,提高处理效率。
而污泥的输出则会进入下一个处理环节,例如:污泥干化、消化、压滤等处理设备。
三、污泥浓缩池设计方案1. 设计基础污泥浓缩池的设计应按照污泥的性质、产量和特点来确定。
相关属性例如:污泥的量、浓度、液态或固态、腐蚀性及温度等都会影响到浓缩池的设计。
2. 设计参数浓缩池的设计参数主要有:(1)浓缩比例:根据浓缩池的特点和污泥性质,确定浓缩比例。
一般而言,浓缩池的浓缩比例应该大于等于1.2,同时不能过高,否则会影响浓缩的速度和效率。
(2)污泥产量:根据污泥的产量和处理能力,确定浓缩池的尺寸和数量。
(3)填料材质:根据污泥的特性,选择填料材质,以便提高浓缩效率。
(4)气体:浓缩池应配置适当的气体。
例如:氧气、氧化气体、氮气等,以减少氧气不足或过多的问题。
(5)温度:浓缩池一般在室温下进行,但对于低温或高温污泥,应根据其特性选择适当的温度。
3. 设计要点设计浓缩池时需要注意以下要点:(1)容积:浓缩池的容积应根据污泥的产量和处理能力、处理周期、浓缩比例等因素来确定。
(2)填料:填料的材料、形状、密度等都会影响浓缩效果,应根据污泥特性进行选用。
(3)雾化:浓缩池应配置适当的雾化系统,以帮助污泥水分快速蒸发。
(4)排水:浓缩池普遍会有废水出口,出口应保持通畅,排放废水前应进行处理。
(5)运维:浓缩池是一个长期运行的设备,应保持良好的维护和保养,对设备进行检修、清理和维修等工作。
四、总结通过本文的介绍,读者对污泥浓缩池的定义和设计方案有了一定的基础认识。
而在实际应用中,设计方案应不断优化,根据不同的污水处理需求进行调整,最终达到提高污泥处理效率和降低处理成本的目的。
污泥浓缩池建造方案
污泥浓缩池建造方案1. 项目简介本文档提供了一份完整的污泥浓缩池建造方案。
污泥浓缩池是用于处理污泥并将其浓缩的设备,目的是减少处理后的污泥体积,提高处理效率和减少处理成本。
2. 设计要求污泥浓缩池的设计需要满足以下要求:- 处理能力:能够处理所需处理规模的污泥量。
- 浓缩效率:能够达到预期的污泥浓缩效果。
- 操作稳定性:设备稳定运行,操作简单可靠。
- 节能环保:在设计和运行过程中考虑节能和环保因素。
- 经济性:建造和运营成本合理,经济可行。
3. 设计方案根据上述要求,我们提出以下污泥浓缩池的设计方案:1. 污泥投入口:设立合适的进料口,使污泥能够均匀进入浓缩池。
2. 污泥加药系统:在进入浓缩池之前,通过加药系统添加适量的药剂,以提高浓缩效率。
3. 浓缩区设计:设立合适的浓缩区域,利用物理或化学方法将污泥中的水分分离出来,达到浓缩的效果。
4. 污泥排放口:设立污泥排放口,将经过浓缩处理的污泥排出。
5. 操作系统:配置适当的操作系统,用于监控和控制污泥浓缩池的运行。
4. 材料选择在污泥浓缩池的建造过程中,我们建议选择以下材料:- 材料:优先选择耐腐蚀性好、强度高的材料,如玻璃钢、不锈钢等。
- 密封材料:选用耐腐蚀性好、密封性能优良的材料,如橡胶密封圈等。
- 药剂搅拌器:选择耐腐蚀、耐磨损、操作稳定的材料。
5. 施工流程污泥浓缩池的建造需要按照以下流程进行:1. 设计阶段:根据实际情况和设计要求进行方案设计。
2. 材料采购:采购所需的建设材料和设备。
3. 施工准备:组织人力、机械设备进行施工准备工作。
4. 基础施工:进行污泥浓缩池的基础施工,确保基础牢固稳定。
5. 设备安装:安装污泥浓缩池所需的设备。
6. 管道布置:布置污泥的进料管道和排放管道。
7. 电气接线:进行设备的电气接线工作。
8. 运行调试:启动设备,进行运行调试,确保设备正常运行。
9. 收尾工作:完成相关工程验收和文档整理。
6. 预算和进度控制在项目启动前,应编制详细的预算,并制定进度计划。
污泥浓缩池说明书
污泥浓缩池之阿布丰王创作说明书武汉凯迪电站设备有限公司二OO四年九月一、浓缩池的简要说明及基本工作原理:含有细粒物体的料浆,经槽架给入浓缩池的中心部位某一深度处,料浆做均匀辅射状向周边缓慢流动,在漫游中料浆的固体颗粒藉自重或絮凝作用而沉降.最初由于浓度较低,颗粒基本上作自由沉降,沉速较快,继而沉入浓集带、沉速较慢.最后沉到最下部一堆积带,也是浓度较高的压缩区,水份从沉降颗粒的间隙中不竭析出.在耙架连续回转时,耙齿对该部堆积物沿池底的锥形坡面逐级推向池底的中心处,最后由该处的排料口排出.在耙齿推进堆积物时,也是刮板对堆积物的一个压缩过程,这也年夜年夜地促使析水作用的加强,因而从排料口排出的堆积物是经过浓缩的料浆.池上部是廓清带,廓清水从池边溢流堰排出,从而构成浓缩池工作的全过程.该浓缩池配有NZ系列浓缩机.二、NZ系列浓缩机主要结构特点NZ系列浓缩机由桥架、传念头构、竖向栅条、刮泥耙和浓缩池等组成.1. 传念头构传念头构是驱动耙架回转的系统,主要由电念头、减速器组成,为了保证运转中提升耙架的需要,减速机直接与机房相连,带动耙架与栅条转动,完成集泥刮泥过程.2. 栅条竖向栅条在浓缩机工作时一起转动,其主要目的是为了搅拌泥水,因为搅拌度转慢,能起到缓慢搅拌作用,当栅条穿行于污泥层时,能为水提供从污泥中逸出的通道,以提供污泥浓缩的效果.3. 刮泥耙浓缩池沉淀下来的泥,由刮板从四周向中心收集,然后进入集泥斗.由排泥管排出浓缩池.刮臂上装置的刮板与刮臂成45度角,两片重合15度角左右,这样的结构利用集泥.三、设备设计参数污泥浓缩池数量 1套;设计处置水量 20m3/h;设计进泥含水率 98-99% ;出泥含水率 95%;直径/高度ø5000/4500 mm;设备壁厚 10mm材质/防腐 Q235-A/还氧树脂漆3道,厚度≥200μm污泥固体负荷 50kg/m2.d;刮泥机叶轮形式叶片刮板式刮板及轴材质 1Cr18Ni9Ti刮臂直径ø 4600mm刮臂外缘线速度 1.2m/min减速机功率 0.55kw储泥斗数量 1台容积 3.5m3设备壁厚 6mm材质/防腐 Q235-A/还氧树脂漆3道,厚度≥200μm四、把持维护说明浓缩机把持比力简单,盛水后只需开念头电就行.开机时听减速机及电念头声音,如无杂音即正常.另外减速机需按期观察油标,以便加注机油,机油规格及型号减速机说明书.设备装备过扭矩呵护装置,如果减速机过扭矩年夜,减速机输出轴联轴器上的平安销断,这样就可以呵护减速机.五、简图。
污泥重力浓缩池设计计算【范本模板】
第一节 污泥浓缩池的设计计算一、设计要求:(一)连续式重力浓缩池可采用沉淀池形式,一般为竖流式或辐流式;(二)浓缩时间一般采用10~16h 进行核算,不宜过长,活性污泥含水率一般为99.2%~99。
6%;(三)污泥固体负荷采用20~30kg/m 3,浓缩后污泥含水率可达97%左右; (四)浓缩池的有效水深一般为4m 左右;(五)浮渣挡板高出水面0。
1~0。
15m ,淹没深度为0.3~0.4m 二、设计参数采用连续式重力浓缩池,进入浓缩池的剩余污泥量为Q =2253.33m 3/d =93.89m 3/ℎ,污泥初始含水率为P 1=99.5%(即固体浓度C 0=5kg/m 3),浓缩后污泥含水率为P 2=97%,污泥固体通量采用30kg/(m 2.d)。
三、设计计算 (一)浓缩池面积A =QC 0G=2253.33×530=375.56m 2式中:Q —污泥量,m 3/d ;C 0—污泥固体浓度,kg/m 3;G —污泥固体通量,kg/(m 2.d) (二)浓缩池之径D设计采用2座圆形辐流池,单池面积为:A 1=An=375.562=187.78m 2浓缩池直径D:D =√4A 1π=√4×187.783.14=15.47m ,取D =16m 。
(三)浓缩池深度H有效水深ℎ2:ℎ2=QT24A =2253.33×1424×375.56=3.5m式中:T-污泥浓缩时间,采用14h设超高ℎ1=0.3m ,缓冲层高度ℎ3=0.3m ,浓缩池设机械刮泥设备,池底坡度i =1/20,污泥斗上底直径D 2=2.4m ,下底直径D 1=1m ,则池底坡度造成的深度ℎ4为:ℎ4=(D 2−D 22)i=(162−2.42)×0.05=0.34m污泥斗高度ℎ5为:ℎ5=(D 22−D 12)tan 55°=(2.42−12)×tan 55°=1.0m则浓缩池深度为:H =ℎ1+ℎ2+ℎ3+ℎ4+ℎ5 =0.3+3.5+0.3+0.34+1.0=5.44m(四)排泥管剩余污泥量为15.65m 3/ℎ=0.00435m 3/s ,泥量很小,采用最小管径DN200mm ,连续地将污泥排入贮泥池里.图4。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
第一节 污泥重力浓缩池设计计算
采用带有竖向栅条污泥浓缩机的辐流式重力浓缩池,用带有栅条的刮泥机刮泥,采用静压排泥。
计算草图如图10所示:
d 1
图10 浓缩池计算草图
d 2
H
i =0.0
5
D
h
1. 设计参数
污泥总量计算及污泥浓度计算
二沉池排放的剩余污泥量: Q =870.86m 3
/d
,本设计含水P 率取为99.2%,浓缩后污泥含水率97% ,污泥浓度C 为8g/L ,二沉池污泥固体通量M 采用30kg/(m 2
·d)。
采用中
温二级消化处理,消化池停留天数为30d ,其中一级消化20d ,二级消化10d 。
消化池控制温度为33~35C ,计算温度为35C 。
2. 浓缩池面积
2870.8610362.86241
QC F m G ⨯=
==⨯
式中: C ——流入浓缩池的剩余污泥浓度(kg/s ),本设计取10kg/m 3
Q ——二沉池流入剩余污泥流量(m 3
/h ),
G ——固体通量2/()kg m h ⋅⎡⎤⎣⎦,一般采用0.8-1.22
/()kg m h ⋅;取1.0.
本设计采用四个污泥浓缩池,单个池面积为 90.72m 2
3. 浓缩池的直径
4490.72
10.75F
D m ππ
⨯=
=
=,本设计取11.0m
4. 浓缩池的容积 3870.8616
145.144244
QT V m ⨯=
==⨯ 式中:T ——浓缩池浓缩时间(h ),一般采用10-16h ,本设计取16h 。
5. 浓缩沉淀池有效水深
2145.14 1.6090.72
V h m F ===
6.浓缩后剩余污泥量
31010010099.2
870.86232.23/10010097
P Q Q
m d P --==⨯=--
7. 池底高度
辐流沉淀池采用中心驱动刮泥机,池底需做成1%的坡度,刮泥机连续转 动将污泥推入泥斗。
池底高度:
411
0.010.05522
D h i m =
=⨯= 8. 污泥斗容积
5t ()55(1.250.25) 1.43h g a b tg m α=-=-=
式中: α— 泥斗倾角,为保证排泥顺畅,圆形污泥斗倾角本设计取55
a — 污泥斗上口半径(m );本设计取1.25m ;
b — 污泥斗底部半径(m),本设计取0.25m 。
污泥斗的容积:
222231511
() 1.43(1.25 1.250.250.25) 2.933V h a ab b m ππ=++=⨯⨯+⨯+=
9. 浓缩池总高度
本设计取浓缩池超高h 1 = 0.30 m ,缓冲层高度h 3 = 0.30 m , 23450.3 1.60.30.055 1.43 3.685H h h h h h m =++++=++++= 10. 浓缩后的污泥体积
剩余含水率P 1为99.2%,浓缩后的污泥含水率P 2为96%,浓缩后的污泥体积为: 3
12
(1)870.86(199.2%)
174.17/1196%
Q P V m d P -⨯-=
=
=--
11.排泥管
采用污泥管道最小管径DN150mm ,间歇将污泥排出贮泥池。
3.1.8 污泥浓缩池 (1)设计说明
采用两座幅流式圆形重力连续式污泥浓缩池,用带栅条的刮泥机刮泥,采用静压排泥,剩余污泥泵房将污泥送至浓缩池。
两座轮流使用(一座备用)。
(2)设计参数
①进泥含水率:当为初次沉淀池污泥时,其含水率一般为95%~97%;当为二次沉淀池进入污泥浓缩池的污泥时,其含水率一般为99.2%~99.6%;当为混合污泥时,其含水率一般为98%~99.5%。
由于本设计进入污泥浓缩池的污泥为初沉池和二沉池的混合污泥,因此进泥含水率P 1取99.0%。
②浓缩后污泥含水率:浓缩后污泥含水率宜为97%~98%,本设计P 2取97%。
③污泥固体负荷:当为混合污泥时,污泥固体负荷为25~80kgSS/(m 2 · d ),本设计取
s q =25kgSS/(m 2 · d )。
④污泥浓缩时间:浓缩时间不宜小于12h ,但也不要超过24h ,以防止污泥厌氧腐化,本设计取浓缩时间T=17h 。
⑤贮泥时间:定期排泥时,贮泥时间t=4h 。
⑥集泥设施,辐流式污泥浓缩池的集泥装置,当采用吸泥机时,池底坡度可采用0.003,当采用刮泥机时,不宜小于0.01,不设刮泥设备时,池底一般有污泥斗,其污泥斗与水平面的倾角应不小于55ο。
本设计采用刮泥机,池底坡度取i=0.06。
⑦进泥浓度取c=10g/L 。
⑧浓缩池固体通量M 为0.5~10kg/(m 2 · h ),本设计取1.0 kg/(m 2 · h ),即24 kg/(m 2 · d )
[14]。
(3)设计计算 ①浓缩池池体计算
浓缩池污泥量为混凝沉淀池和二沉池的污泥量之和,由前面计算可知,混凝沉淀池的产泥量为1w Q =64m 3/d ,二沉池的产泥量为2w Q =12.5m 3/d ,则浓缩池污泥总流量为:
126412.576.5w w w Q Q Q =+=+=m 3/d =3.19 m 3/h
②浓缩池总面积 76.510
31.8824w Q c A M ⨯=
==m 2 ③单池面积 131.88
15.942
A A n ==
=m 2 ④ 浓缩池直径
4.51D =
=
=m 取D=4.6m
⑤浓缩池工作部分高度 111776.5
3.4242415.94
w TQ h A ⨯=
==⨯m ⑥排泥量与存泥容积
浓缩后排出含水率P 2=97.0%的污泥,则
'w Q =
12100-P 10099
76.525.5100-P 10097
w Q -=⨯=-m 3/d=1.06 m 3/h
按4h 贮泥时间计泥量,则贮泥区所需容积
2V =4 '
w Q =4⨯1.06=4.24m 3
泥斗容积 )(3
2
221214
3r r r r h V ++=π
=
8.2)6.06.01.11.1(3
2
.114.322=+⨯+⨯⨯m 3 式中:h 4——泥斗的垂直高度,取1.2m r 1——泥斗的上口半径,取1.1m r 2——泥斗的下口半径,取0.6m [14]
设池底坡度为0.06,池底坡降 5h =
0.06(4.6 2.2)
0.0722
-=m
故池底可贮泥容积 )(3
2
111215
4r r R R h V ++=π
=
223.140.072
(2.3 2.3 1.1 1.1)0.683
⨯⨯+⨯+=m 3
因此,总贮泥容积
34 2.80.68 3.48w V V V =+=+=m 3 2 4.24V ≈=m 3(满足要求)
⑦浓缩池总高度
浓缩池的超高h 2取0.30m ,缓冲层高度h 3取0.30m ,则浓缩池的总高度H 为 54321h h h h h H ++++=
=3.4+0.30+0.30+1.2+0.072=5.272m
⑧浓缩池排水量
'3
w Q=Q -Q =3.19-1.06=2.13m /h w
⑨浓缩池计算草图如图12所示。
图12 浓缩池计算草图。
