sap2000结构计算

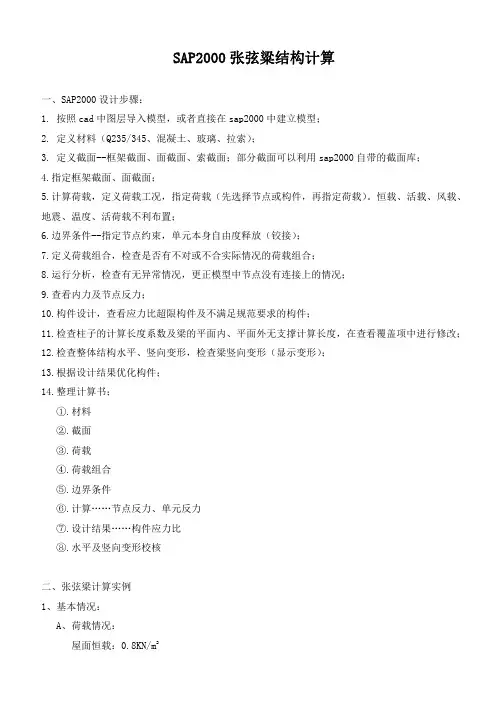

SAP2000张弦粱结构计算
SAP2000张弦粱结构计算一、SAP2000设计步骤：1.按照cad中图层导入模型，或者直接在sap2000中建立模型；2.定义材料（Q235/345、混凝土、玻璃、拉索）；3.定义截面--框架截面、面截面、索截面；部分截面可以利用sap2000自带的截面库；4.指定框架截面、面截面；5.计算荷载，定义荷载工况，指定荷载（先选择节点或构件，再指定荷载）。
恒载、活载、风载、地震、温度、活荷载不利布置；6.边界条件--指定节点约束，单元本身自由度释放（铰接）；7.定义荷载组合，检查是否有不对或不合实际情况的荷载组合；8.运行分析，检查有无异常情况，更正模型中节点没有连接上的情况；9.查看内力及节点反力；10.构件设计，查看应力比超限构件及不满足规范要求的构件；11.检查柱子的计算长度系数及梁的平面内、平面外无支撑计算长度，在查看覆盖项中进行修改；12.检查整体结构水平、竖向变形，检查梁竖向变形（显示变形）；13.根据设计结果优化构件；14.整理计算书；①.材料②.截面③.荷载④.荷载组合⑤.边界条件⑥.计算……节点反力、单元反力⑦.设计结果……构件应力比⑧.水平及竖向变形校核二、张弦梁计算实例1、基本情况：A、荷载情况：屋面恒载：0.8KN/m2屋面活载：0.5KN/m2基本风压：0.65KN/m2基本雪压：0.2KN/m2抗震设防烈度：8（0.2g）度，地震分组：一组，场地类别：二类B、设计简图：C、选用的材料D、材料种类①、Q345钢材（《钢结构设计规范》GB50017━2003）②、钢绞线（《混凝土结构设计规范》GB50010-2002）③、混凝土（《混凝土结构设计规范》GB50010-2002）E、CAD建立空间三维模型①、建立相应的构件图层，默认情况下，0层是不能导入SAP2000的；②、建立三维线计算模型，并将文件另存为：格式；建议在CAD中建立模型的整体向上的坐标方位为Z轴；2、在SAP2000中导入计算模型：A、打开SAP2000，在右下角将单位调整为，B、文件/导入/AutoCAD.dxf文件C、选择“AutoCAD.dxf文件（f）”菜单，找到CAD中建立的三维线计算模型(文件名后缀dxf)，弹出对话框：该对话框是选定整体坐标系的方位，如在CAD中整体向上的坐标方位为Z轴，则不用做任何修改，D、直接点击“OK”按钮，弹出如下对话框：共五项分别为导入特殊节点、杆件、NL LINK单元、壳、实体，对于杆件类，E、如本例题在Frames下拉框中选择“ZHJ-上弦”，F、点击“OK”，如下图：G、不做任何改变，按下图操作定义杆件组：F、选择“制定到组”弹出如下对话框：H、点击“添加新组”按钮，弹出对话框：I、定义好“组名称”——ZHJ-SX，组名称可以同层名称，也可以为其他名称，自己要清晰，只能输入字母和数字，不接受中文，J、输好组名称后直接点击“确认”回到如下对话框：建立新组成功，在“组”对话框中有显示刚刚建立的组，点击“确定”，完成上弦杆的导入；K、重复B~J步骤，依次将下弦、腹杆1、腹杆2、腹杆3、撑杆、拉索导入并分别建立好组，如下：存盘，定好文件名；3、在SAP2000中定义材料：A、菜单栏选择“定义/材料”，弹出如下对话框：B、选择“快速添加材料”，弹出如下菜单：C、选择“材料类型”为“Steel”，选择“规范”为“Chinese Q345”，点击“确定”，回到对话框：Q345材料已经添加成功，也可以通过“添加新材料”对话框设置材料特性，如下：点“确定”即定义成功，如下：D、索材料在SAP2000中没有现成的，需要按照定义Q345-1的方法定义，具体如下：点“确定”即定义成功，如下：E、定义混凝土，方法同上，点击快速添加材料，弹出如下对话框：如上图中选择，点“确定”，回到对话框：混凝土C30定义完成，点击“确定”后材料属性定义全部完成。
sap2000算索结构
采用SAP2000计算索结构过程一、切换中文界面及设置单位打开SAP，在“帮助”里选择“change language to Chinese”,进行了中文切换；然后新建模型，在“单位”里选择“N，mm, C”,选择空模板；二、分组：按图层导入模型，可形成不同的组，修改组名：定义→组→修改/显示→组→改组名分别为hengsuo、shusuo、rod、lizhu、dxfin.三、定义材料：输入名称tensioned cable→选择设计类型steel或none；查表1-1，修改弹性模量为145000（根据厂家提供的表取值）和热膨胀系数（为1.200E-05），材料类型一般选各向同性。
（对于索的参数，需参考厂家的信息，这里的参数对于不同的索可能会不相同），如下图：四、定义截面这里用框架结构来模拟拉索。
定义→框架截面→在“选择要添加的属性类型”的第二栏选择“add circle”→“添加新属性”，查表2-2，先选用直径为36的钢索，截面名称栏输入“S36”，在材料一栏选截面“tensioned cable”，输入直径36，如下图：打开“截面属性”一栏，可看到相应的截面参数，再打开“属性修正”一栏，在横截的轴向面积输入修正系数0.752，因为是用框架结构模拟钢索结构，所以在“围绕2轴的惯性矩”、“围绕3轴的惯性矩”系数应尽可能的小，输入0.01→点击“确认”。
如下图：选择→组→hengsuo、shusuo→tensioned cable用同样的方法定义截面FANGTONG、T、FIX截面。
附：wide flange→工字钢channel→槽钢double channel→双槽钢Tee→T形钢angle→角钢double angle→双角钢box/tube→方通pipe→圆管rectangular→矩形截面circle→圆截面general→自定义截面（定义截面属性）cold formed C→C形冷轧钢cold formed Z→Z形冷轧钢cold formed hat→帽形冷轧钢SD section→自定义截面（定义截面形状）Nonprismatic→变截面定义五、定义载荷工况分别输入载荷名称、类型、自重乘数和自动侧向系数，自重乘数取0，定义风载荷w、玻璃自重boli、温度载荷temp(模拟预应力)、delttemp（实际温度）.除DEAD以外，其它自乘系数均为0，国外一般采用的标准为英标BS6399-95。
sap2000钢筋混凝土非线性计算(1)

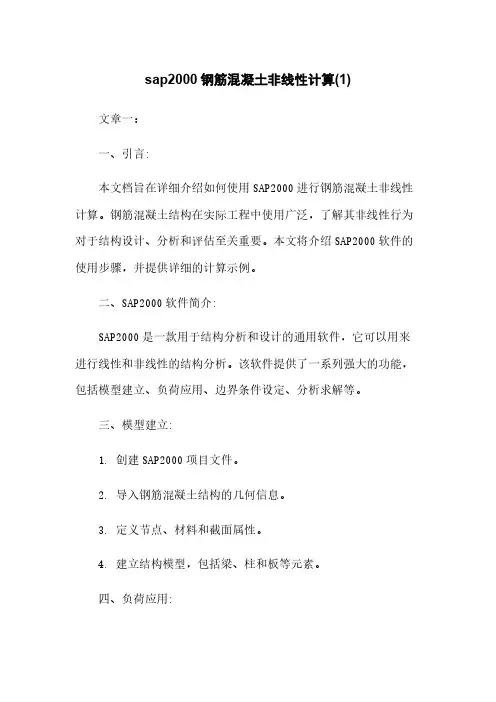

sap2000钢筋混凝土非线性计算(1)文章一：一、引言:本文档旨在详细介绍如何使用SAP2000进行钢筋混凝土非线性计算。
钢筋混凝土结构在实际工程中使用广泛，了解其非线性行为对于结构设计、分析和评估至关重要。
本文将介绍SAP2000软件的使用步骤，并提供详细的计算示例。
二、SAP2000软件简介:SAP2000是一款用于结构分析和设计的通用软件，它可以用来进行线性和非线性的结构分析。
该软件提供了一系列强大的功能，包括模型建立、负荷应用、边界条件设定、分析求解等。
三、模型建立:1. 创建SAP2000项目文件。
2. 导入钢筋混凝土结构的几何信息。
3. 定义节点、材料和截面属性。
4. 建立结构模型，包括梁、柱和板等元素。
四、负荷应用:1. 定义荷载组合，包括常规荷载、活荷载和地震荷载等。
2. 在结构模型上施加荷载。
五、边界条件设定:1. 定义结构边界条件，如固定支座、弹簧支座和滑动支座等。
2. 设定梁、柱和板的约束条件。
六、分析求解:1. 选择分析类型，如静力分析、动力分析和非线性分析等。
2. 进行分析求解，获取结构的位移、反力和应力等结果。
七、结果输出:1. 查看结构的分析结果。
2. 结果报表和图形。
八、计算示例:以下是一个钢筋混凝土框架结构的非线性计算示例：1. 建立结构模型，包括梁、柱和板等。
2. 定义荷载组合，并施加荷载。
3. 设定边界条件和约束条件。
4. 进行非线性分析，获取结构的位移、反力和应力等结果。
5. 查看分析结果，并结果报表和图形。
结尾：1、本文档涉及附件，请查阅附件部分。
2、本文所涉及的法律名词及注释：无。
文章二：一、引言:本文档将介绍如何使用SAP2000进行钢筋混凝土非线性计算。
钢筋混凝土结构的非线性行为是结构设计和分析的重要考虑因素。
了解钢筋混凝土的非线性行为对于工程师进行结构评估和优化设计至关重要。
本文将详细说明SAP2000软件的使用步骤，并提供一个实际工程案例进行计算示范。
sap2000钢结构计算书

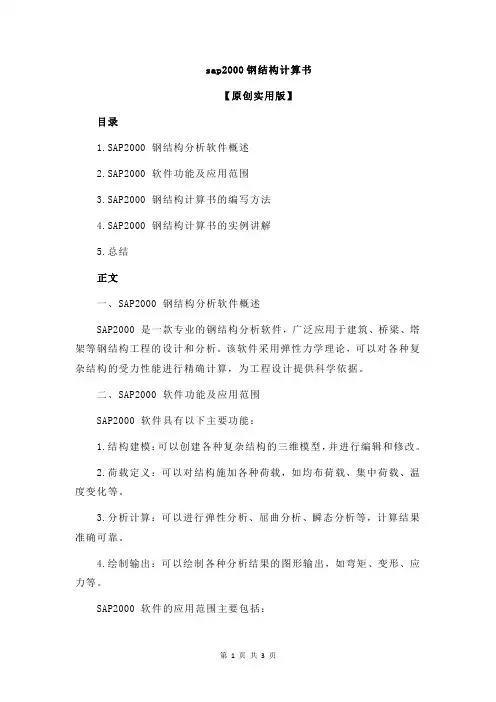

sap2000钢结构计算书【原创实用版】目录1.SAP2000 钢结构分析软件概述2.SAP2000 软件功能及应用范围3.SAP2000 钢结构计算书的编写方法4.SAP2000 钢结构计算书的实例讲解5.总结正文一、SAP2000 钢结构分析软件概述SAP2000 是一款专业的钢结构分析软件，广泛应用于建筑、桥梁、塔架等钢结构工程的设计和分析。
该软件采用弹性力学理论，可以对各种复杂结构的受力性能进行精确计算，为工程设计提供科学依据。
二、SAP2000 软件功能及应用范围SAP2000 软件具有以下主要功能：1.结构建模：可以创建各种复杂结构的三维模型，并进行编辑和修改。
2.荷载定义：可以对结构施加各种荷载，如均布荷载、集中荷载、温度变化等。
3.分析计算：可以进行弹性分析、屈曲分析、瞬态分析等，计算结果准确可靠。
4.绘制输出：可以绘制各种分析结果的图形输出，如弯矩、变形、应力等。
SAP2000 软件的应用范围主要包括：1.钢结构设计：用于计算钢结构的强度、刚度和稳定性，以确保结构安全可靠。
2.钢结构施工：用于分析施工过程中结构的受力性能，为施工提供指导。
3.钢结构检算：用于对已有钢结构进行检算，评估结构的安全性能。
三、SAP2000 钢结构计算书的编写方法编写 SAP2000 钢结构计算书需要遵循以下步骤：1.结构建模：根据工程图纸，在 SAP2000 中创建结构的三维模型，并进行编辑和修改。
2.荷载定义：根据工程实际情况，对结构施加各种荷载，如均布荷载、集中荷载、温度变化等。
3.分析计算：选择合适的分析方法，如弹性分析、屈曲分析、瞬态分析等，进行计算。
4.绘制输出：将计算结果绘制成图形，如弯矩、变形、应力等。
5.结果分析：对计算结果进行分析，评估结构的安全性能。
6.编写报告：根据计算结果和分析，编写结构计算书，供设计、施工和检算使用。
四、SAP2000 钢结构计算书的实例讲解以一个简单的钢结构框架为例，讲解 SAP2000 钢结构计算书的编写过程：1.结构建模：在 SAP2000 中创建一个钢结构框架的三维模型，包括柱、梁、节点等。
圆形沉井结构计算sap2000

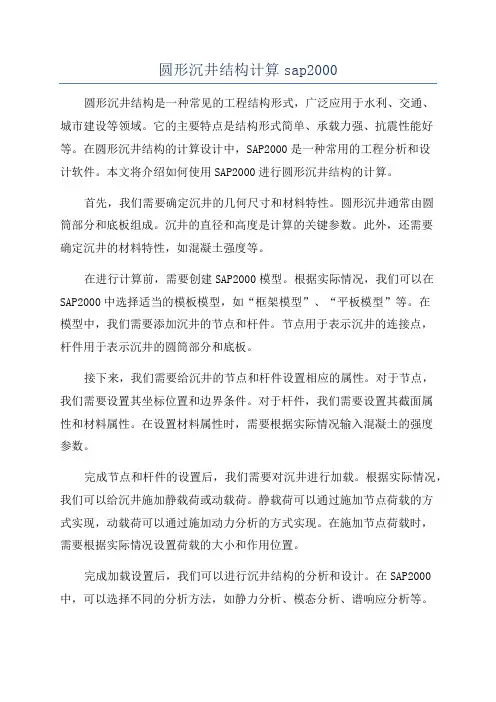

圆形沉井结构计算sap2000圆形沉井结构是一种常见的工程结构形式，广泛应用于水利、交通、城市建设等领域。
它的主要特点是结构形式简单、承载力强、抗震性能好等。
在圆形沉井结构的计算设计中，SAP2000是一种常用的工程分析和设计软件。
本文将介绍如何使用SAP2000进行圆形沉井结构的计算。
首先，我们需要确定沉井的几何尺寸和材料特性。
圆形沉井通常由圆筒部分和底板组成。
沉井的直径和高度是计算的关键参数。
此外，还需要确定沉井的材料特性，如混凝土强度等。
在进行计算前，需要创建SAP2000模型。
根据实际情况，我们可以在SAP2000中选择适当的模板模型，如“框架模型”、“平板模型”等。
在模型中，我们需要添加沉井的节点和杆件。
节点用于表示沉井的连接点，杆件用于表示沉井的圆筒部分和底板。
接下来，我们需要给沉井的节点和杆件设置相应的属性。
对于节点，我们需要设置其坐标位置和边界条件。
对于杆件，我们需要设置其截面属性和材料属性。
在设置材料属性时，需要根据实际情况输入混凝土的强度参数。
完成节点和杆件的设置后，我们需要对沉井进行加载。
根据实际情况，我们可以给沉井施加静载荷或动载荷。
静载荷可以通过施加节点荷载的方式实现，动载荷可以通过施加动力分析的方式实现。
在施加节点荷载时，需要根据实际情况设置荷载的大小和作用位置。
完成加载设置后，我们可以进行沉井结构的分析和设计。
在SAP2000中，可以选择不同的分析方法，如静力分析、模态分析、谱响应分析等。
在进行分析时，需要选择适当的分析方法和设置相应的参数。
分析结果将会得到沉井结构的内力、位移、应变等信息。
根据分析结果，我们可以进行沉井结构的设计。
在设计过程中，需要根据沉井的强度要求和规范要求，对结构进行合理的尺寸和材料选择。
通过SAP2000提供的设计功能，可以进行结构的验证和优化，以满足强度和稳定性的要求。
最后，我们需要对设计结果进行复核和总结。
对于圆形沉井结构的计算设计，需要考虑多种因素，如强度、稳定性、耐久性、抗震性等。
sap2000钢筋混凝土非线性计算

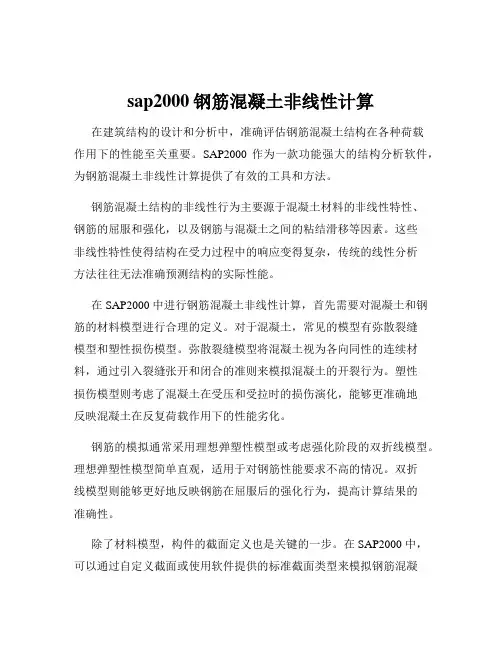

sap2000钢筋混凝土非线性计算在建筑结构的设计和分析中，准确评估钢筋混凝土结构在各种荷载作用下的性能至关重要。
SAP2000 作为一款功能强大的结构分析软件，为钢筋混凝土非线性计算提供了有效的工具和方法。
钢筋混凝土结构的非线性行为主要源于混凝土材料的非线性特性、钢筋的屈服和强化，以及钢筋与混凝土之间的粘结滑移等因素。
这些非线性特性使得结构在受力过程中的响应变得复杂，传统的线性分析方法往往无法准确预测结构的实际性能。
在 SAP2000 中进行钢筋混凝土非线性计算，首先需要对混凝土和钢筋的材料模型进行合理的定义。
对于混凝土，常见的模型有弥散裂缝模型和塑性损伤模型。
弥散裂缝模型将混凝土视为各向同性的连续材料，通过引入裂缝张开和闭合的准则来模拟混凝土的开裂行为。
塑性损伤模型则考虑了混凝土在受压和受拉时的损伤演化，能够更准确地反映混凝土在反复荷载作用下的性能劣化。
钢筋的模拟通常采用理想弹塑性模型或考虑强化阶段的双折线模型。
理想弹塑性模型简单直观，适用于对钢筋性能要求不高的情况。
双折线模型则能够更好地反映钢筋在屈服后的强化行为，提高计算结果的准确性。
除了材料模型，构件的截面定义也是关键的一步。
在 SAP2000 中，可以通过自定义截面或使用软件提供的标准截面类型来模拟钢筋混凝土构件的截面形状和配筋情况。
对于复杂的截面，如异形柱或配有多排钢筋的梁，自定义截面能够更精确地反映实际的配筋分布。
在建模过程中，还需要合理地设置边界条件和荷载工况。
边界条件的正确定义能够反映结构与基础或相邻构件之间的连接方式和约束情况。
荷载工况则应根据实际的设计要求，包括恒载、活载、风载、地震作用等，进行准确的施加。
完成建模和参数设置后，就可以进行非线性计算分析。
计算过程中，SAP2000 会自动迭代求解结构的平衡方程，逐步更新结构的内力和变形。
通过查看计算结果，可以得到结构在不同荷载阶段的应力分布、裂缝开展情况、构件的变形和内力等重要信息。
sap2000钢结构廊架计算书
彩虹廊架结构计算书一、设计依据《钢结构设计规范》（GB50017-2003）《高耸结构设计规范》（GB50135-2006）《户外广告设施钢结构技术规程》（CECS 148:2003）《建筑结构荷载规范》（GB50009-2012）《建筑抗震设计规范》（GB50011-2010）《建筑地基基础设计规范》（GB50007-2011）《钢结构焊接规范》（GB50661-2011）工程基本条件：1、设计概况工程名称:工程所在地:武汉建筑物安全等级:一级建筑物设计使用年限:25年基本风压:0.40kN/㎡（取100年）地面粗糙度:B基本雪压:0.50kN/㎡地震基本烈度:6度结构构件应力比控制:0.90二、计算简图采用sap2000 v15.1.1软件进行计算总高3米，顶蓬高2.9米。
黄色杆件为∅168x12圆管，蓝色杆件为120x80x4矩形钢管，青色杆件为120x60x4矩形钢管，材质均为Q235B。
三、荷载计算 1、 恒载顶蓬面板为2.5mm 厚铝单板，龙骨加面板恒载Gk=0.4kN /m ²； 构件自重由软件自动添加。
2、活载、雪载顶蓬为不上人屋面，活载为0.5KN /m ²； 雪载为0.5kN/m ²；两者取较大值L=0.5kN/m ²。
3、检修荷载悬挑雨篷最外端横梁处添加施工或检修荷载L2=1.0/m 。
4、风荷载顶蓬面风荷载：《建筑结构荷载规范》8.1.1：垂直于建筑物表面上的风荷载标准值应按下列规定确定： 1 计算主要受力结构时，应按下式计算：0K z S Z ωβμμω=根据《建筑结构荷载规范》8.4.1条规定，本工程可不考虑风压脉动对结构产生顺风向风振的影响，故风振系数βz 按1考虑。
风荷载体型系数参照《建筑结构荷载规范》表8.3.1第29项次体型，取较大值负风压μs=-1.3及正风压μs=1.3两种工况体型系数。
风压高度变化系数μz=1.0基本风压按100年取W0=0.4 kN/m2顶蓬负风压风荷载标准值Wk=1x （-1.3）x1x0.4=-0.52 kN /m ²，放大按-1.0 kN/m ²计取； 顶蓬正风压风荷载标准值Wk=1x1.3x1x0.4=0.52 kN /m ²，放大按1.0 kN/m ²计取。
sap2000钢结构廊架计算书
彩虹廊架结构计算书一、设计依据《钢结构设计规范》（GB50017-2003）《高耸结构设计规范》（GB50135-2006）《户外广告设施钢结构技术规程》（CECS 148:2003）《建筑结构荷载规范》（GB50009-2012）《建筑抗震设计规范》（GB50011-2010）《建筑地基基础设计规范》（GB50007-2011）《钢结构焊接规范》（GB50661-2011）工程基本条件：1、设计概况工程名称:工程所在地:武汉建筑物安全等级:一级建筑物设计使用年限:25年基本风压:0.40kN/㎡（取100年）地面粗糙度:B基本雪压:0.50kN/㎡地震基本烈度:6度结构构件应力比控制:0.90二、计算简图采用sap2000 v15.1.1软件进行计算总高3米，顶蓬高2.9米。
黄色杆件为∅168x12圆管，蓝色杆件为120x80x4矩形钢管，青色杆件为120x60x4矩形钢管，材质均为Q235B。
三、荷载计算 1、 恒载顶蓬面板为2.5mm 厚铝单板，龙骨加面板恒载Gk=0.4kN /m ²； 构件自重由软件自动添加。
2、活载、雪载顶蓬为不上人屋面，活载为0.5KN /m ²； 雪载为0.5kN/m ²；两者取较大值L=0.5kN/m ²。
3、检修荷载悬挑雨篷最外端横梁处添加施工或检修荷载L2=1.0/m 。
4、风荷载顶蓬面风荷载：《建筑结构荷载规范》8.1.1：垂直于建筑物表面上的风荷载标准值应按下列规定确定： 1 计算主要受力结构时，应按下式计算：0K z S Z ωβμμω=根据《建筑结构荷载规范》8.4.1条规定，本工程可不考虑风压脉动对结构产生顺风向风振的影响，故风振系数βz 按1考虑。
风荷载体型系数参照《建筑结构荷载规范》表8.3.1第29项次体型，取较大值负风压μs=-1.3及正风压μs=1.3两种工况体型系数。
风压高度变化系数μz=1.0基本风压按100年取W0=0.4 kN/m2顶蓬负风压风荷载标准值Wk=1x （-1.3）x1x0.4=-0.52 kN /m ²，放大按-1.0 kN/m ²计取； 顶蓬正风压风荷载标准值Wk=1x1.3x1x0.4=0.52 kN /m ²，放大按1.0 kN/m ²计取。
结构设计SAP2000分析模型56例
✔
比。
4. 并通过压扁处不同长 径比的分析对比得到
合理的长径比控制参
数。
1. 通过分析该出的应力
分布情况并与杆件设
壳单元
计应力对比，得到控 ✔
制杆件应力比的目
的。
8
方钢管相交 53 节点有限元
分析
铸钢节点在 相交处倒圆 54 角的有限元 分析
树枝状铸钢 55 节点有限元
分析
壳单元
同上
✔
1. 圆 钢 管 相 交 处 倒 圆
大型商业超 长地下室顶 35 板与外墙协 同并考虑楼 板开洞的温 度应力分析
6m 长悬臂 混凝土梁根 36 部混凝土局 部压应力分 析。 超长地下室 外墙设置 “膨胀弯” 37 对缓解温度 应力的作 用。
各类楼盖自 38
振频率计算
拱形高压高 温蒸汽管道 39 支座推力计 算。
1. 通过节点束缚表达钢 板通过螺栓与既有混
壳单元
✔
性。
1. 整体分析考虑顶板支
框架/索 壳单元
撑和相互垂直侧壁的
支撑作用。
✔
2. 用于设计。
实体单
元
弹簧单 1. 用于分析。
×
元
框架/索 壳单元
1. 用于分析
×
壳单元 2. 用于设计
✔
框架/索 1. 验证规范规定的实际 ×
壳单元
意义。
3
地下室防水 20 板 （ 桩 ‐ 承
台）有限元 分析。
工字钢轴心 21 受压柱的屈
实体元 壳单元
凝土梁之间的连接关
系。
✔
2. 验证这种补救措施的 可行性。
1. 针对温度应力的分布
和数值有针对性地配
sap2000算索结构
采用SAP2000计算索结构过程2016-01-23 17:25:58一、切换中文界面及设置单位打开SAP，在“帮助”里选择“change language to Chinese”,进行了中文切换；然后新建模型，在“单位”里选择“N，mm, C”,选择空模板；二、分组：按图层导入模型，可形成不同的组，修改组名：定义→组→修改/显示→组→改组名分别为hengsuo、shusuo、rod、lizhu、dxfin.三、定义材料：输入名称tensioned cable→选择设计类型steel或none；查表1-1，修改弹性模量为145000（根据厂家提供的表取值）和热膨胀系数（为1.200E-05），材料类型一般选各向同性。
（对于索的参数，需参考厂家的信息，这里的参数对于不同的索可能会不相同），如下图：四、定义截面这里用框架结构来模拟拉索。
定义→框架截面→在“选择要添加的属性类型”的第二栏选择“add circle”→“添加新属性”，查表2-2，先选用直径为36的钢索，截面名称栏输入“S36”，在材料一栏选截面“tensioned cable”，输入直径36，如下图：打开“截面属性”一栏，可看到相应的截面参数，再打开“属性修正”一栏，在横截的轴向面积输入修正系数0.752，因为是用框架结构模拟钢索结构，所以在“围绕2轴的惯性矩”、“围绕3轴的惯性矩”系数应尽可能的小，输入0.01→点击“确认”。
如下图：选择→组→hengsuo、shusuo→tensioned cable用同样的方法定义截面FANGTONG、T、FIX截面。
附：wide flange→工字钢channel→槽钢double channel→双槽钢Tee→T形钢angle→角钢double angle→双角钢box/tube→方通pipe→圆管rectangular→矩形截面circle→圆截面general→自定义截面（定义截面属性）cold formed C→C形冷轧钢cold formed Z→Z形冷轧钢cold formed hat→帽形冷轧钢SD section→自定义截面（定义截面形状）Nonprismatic→变截面定义五、定义载荷工况分别输入载荷名称、类型、自重乘数和自动侧向系数，自重乘数取0，定义风载荷w、玻璃自重boli、温度载荷temp(模拟预应力)、delttemp（实际温度）.除DEAD以外，其它自乘系数均为0，国外一般采用的标准为英标BS6399-95。
龙门吊设计计算书(sap2000).
目录1、设计依据 (2)2、龙门吊总体结构 (2)3、计算荷载 (2)3.1 计算荷载 (2)3.2 荷载组合 (4)4、龙门吊结构计算 (5)4.1 吊具计算 (5)4.2 起吊平车吊梁计算 (5)4.3 门吊主梁、支腿结构计算 (6)4.4 门吊行走平车支座反力及抗倾覆稳定性计算 (11)5、结论 (12)1、设计依据(1)《XX 长江公路大桥跨江大桥工程施工图设计》 (2)《XX 长江公路大桥E06合同段60T 龙门吊设计图》 (3)《钢结构设计规范》（GB50017－2003）(4)《装配式公路钢桥多用途使作手册》（人民交通出版社） (5)《起重机设计规范》（GB/T 3811-2008） (6)《机械设计手册》 (7)《钢结构设计手册》2、龙门吊总体结构60T 龙门吊采用轨道行走式，轨道间距27m ，净高约13.5m 。
门吊主梁采用贝雷组拼桁架，每个主梁采用4排200型贝雷，门吊支腿采用钢管结构，支腿内立柱采用φ325×10钢管、外立柱采用Φ273×7钢管，支腿平联及斜撑采用φ159×5钢管。
起吊设备采用1台8t 卷扬机，80t 滑车组绕12线。
龙门吊总体构造见图1。
图1 60T 龙门吊总体构造图3、计算荷载3.1 计算荷载(1) 结构自重荷载：KN P G 630 (不包括起吊小车重量)，由计算程序自动加入。
(2) 起升荷载：吊重荷载600kN ，吊具30kN ，起吊小车80kN 合计：N P Q k 77380)30600(1.1=++⨯= (3) 起吊小车行走制动荷载：按起升荷载10%取值，KN P P Q T 3.77%10773%10=⨯=⨯= (4) 龙门吊行走制动荷载：按结构自重和起升荷载的10%取值，门吊行走时起升荷载产生的制动荷载：KN P P Q MQ 3.77%10773%10=⨯=⨯= 门吊行走时结构自重产生的制动荷载：KN P P G MG 63%10630%10=⨯=⨯= (5) 风荷载： ① 工作状态风荷载风荷载的计算按《起重机设计规范》(GB3811-2008)进行，工作状态计算风速15.5m/s ，对应计算风压150N/m 2。
sap2000结构动力学例题
sap2000结构动力学例题当涉及到SAP2000软件的结构动力学例题时，我们可以选择一个简单的框架结构进行分析。
以下是一个例子：假设我们有一个简单的二层框架结构，由两根柱子和一根梁组成。
柱子和梁的材料均为钢材，结构的尺寸如下：柱子高度，5米。
柱子截面积，0.1平方米。
梁长度，10米。
梁截面积，0.2平方米。
我们的目标是分析该结构在受到外部荷载作用时的动力学响应。
首先，我们需要在SAP2000软件中建立该结构的模型。
我们可以使用软件提供的图形界面进行建模，依次添加柱子和梁的节点、材料和截面属性，并定义节点之间的连接关系。
接下来，我们需要为结构定义外部荷载。
例如，我们可以在第二层梁的中心位置施加一个垂直向下的集中荷载，大小为1000牛顿。
完成模型和荷载的定义后，我们可以进行结构的动力学分析。
在SAP2000中，我们可以选择合适的分析方法，如模态分析或时程分析，来获取结构的振型、固有频率、模态质量等信息。
对于模态分析，SAP2000可以计算出结构的固有频率和振型。
这些信息对于了解结构的动态特性非常重要，可以帮助我们评估结构的稳定性和抗震性能。
对于时程分析，我们可以定义一个代表时间的函数，并将其作为荷载施加到结构上。
SAP2000将根据定义的时间函数和结构的初始状态计算出结构在不同时间点上的位移、速度和加速度等响应。
通过分析结果，我们可以得到结构在受到外部荷载作用时的动力学响应。
这些响应数据可以帮助我们评估结构的安全性和可靠性，以及进行结构的优化设计。
总结起来，使用SAP2000进行结构动力学分析可以帮助我们全面了解结构的动态特性和响应，从而指导结构设计和优化。
以上是一个简单的例子，实际应用中可能涉及更复杂的结构和分析方法。
SAP2000结构计算的基本步骤0912
1．确定结构计算的计算简图和相关原始 数据
（1）结构所采用的材料（钢材或钢筋混凝土) （2）截面形式(矩形或圆形) （3）荷载类型 （4）结构分析类型（静力或动力）
见下面三跨连续梁的示例。
连续梁分析
三跨连续梁 两次超静定
荷载工况：
1 均布荷载
2 温度差 t 50 C
3 最右边的支座下沉0.1m 箱形截面
8 2
E 2.110 kN / m
连续梁分析
一次超静定
荷载工况：
1 均布荷载
2 温度差 t 50 C
3 最右边的支座下沉0.1m 箱形截面
8 2
E 2.110 kN / m
连续梁分析
静定结构
荷载工况：
1 均布荷载
2 温度差 t 50 C
3 最右边的支座下沉0.1m 箱计算模型 （1）选择计算量纲（即单位） （2）从SAP2000→文件→新模板→梁
1.在对话框中输入跨数、跨长（步骤1）
2.可对坐标点编辑（步骤2、3）
去掉中间的多余支座
3．定义单元的材料特性 →定义→材料→STELL→修改/显示材料
步骤：用鼠标选中欲施加的单元或结点，点击定义菜 单，按工况逐一进行。 选中对象→定义菜单→结点（或框架）→荷载类型
（1）施加全梁的均布荷载的步骤如下
（2）施加单元的温度荷载
（3）施加支座移动的影响
三个荷载工况输入完毕
9．点击结构分析菜单，求解线性方程组
10．点击显示菜单，绘制内力图
满跨均布荷载计算简图、变形图、弯矩图及剪力图
温度作用下的变形图、弯矩图及剪力图
支座移动下的变形图、弯矩图及剪力图
4．定义单元的截面特性 →定义→框架截面→Add Box/Tube→添加新特性
sap2000、结构力学求解器以及编程对框架结构的分析对比
结构力学大作业2013年12月17日目录1.作业要求 (3)2.前言 (3)3. MATLAB编程计算（此程序只适用于单跨三层框架结构） (4)4.结力求解器计算 (9)4.1 输入结构、加荷载设定EA EI (9)4.2 内力计算 (9)4.3 位移计算 (12)4.4 n值变化的影响 (13)4.4.1 内力 (13)4.4.2 位移 (14)5.SAP2000计算 (17)6.小组分工 (22)1.作业要求矩阵位移法大作业：计算图示结构的内力，已知各杆材料及截面相同。
E=200GPa ,I=32×10-5 m4 ,A=1 ×10-2 m2 .若图示结构梁的抗弯刚度为EI，柱的抗弯刚度为n EI（0<n< ),讨论n的变化对刚架内力和位移的影响。
、2.前言本次作业我们采用下列三种方法进行计算并对比。
1.矩阵位移法编程电算2.结构力学求解器计算3.SAP2000计算经过对几种方法计算结果的对比，MATLAB编程与结力求解器的内力和位移结果可以达到完全吻合（MATLAB只取小数点后四位，与求解器各位均一样），SAP2000与前两者略有差别，原因在于SAP2000的截面定义形式与前两者不同,SAP2000定义的截面为正方形，而取为圆形截面或其他截面也会有微小差别。
3. MATLAB 编程计算（此程序只适用于单跨三层框架结构）%结构力学大作业 源程序 游小锋h=input('输入上柱高h ：');H=input('输入底柱高H ：'); L=input('输入单跨度L ：'); EIc=input('输入上柱的抗弯刚度EIc ：');EAc=input('输入上柱的抗压刚度EAc ：');EIb=input('输入梁的抗弯刚度EIb ：'); EAb=input('输入梁的抗压刚度EAb ：'); EIo=input('输入底柱的抗弯刚度EIo ：');EAo=input('输入底柱的抗压刚度EAo ：');T1=[1,0,0,0,0,0; 0,1,0,0,0,0; 0,0,1,0,0,0;0,0,0,1,0,0;0,0,0,0,1,0; 0,0,0,0,0,1];%角度为0°的转换矩阵 T2=[0,1,0,0,0,0; -1,0,0,0,0,0; 0,0,1,0,0,0; 0,0,0,0,1,0; 0,0,0,-1,0,0;0,0,0,0,0,1];%角度为90°的转换矩阵 %梁的单元刚度矩阵kb0=[EAb/L 0 0 -EAb/L 0 0;0 12*EIb/(L*L*L) 6*EIb/(L*L) 0 -12*EIb/(L*L*L) 6*EIb/(L*L); 0 6*EIb/(L*L) 4*EIb/L 0 -6*EIb/(L*L) 2*EIb/L; -EAb/L 0 0 EAb/L 0 0;0 -12*EIb/(L*L*L) -6*EIb/(L*L) 0 12*EIb/(L*L*L) -6*EIb/(L*L); 0 6*EIb/(L*L) 2*EIb/L 0 -6*EIb/(L*L) 4*EIb/L]; %上柱的单元刚度矩阵kc0=[EAc/h 0 0 -EAc/h 0 0;0 12*EIc/(h*h*h) 6*EIc/(h*h) 0 -12*EIc/(h*h*h) 6*EIc/(h*h); 0 6*EIc/(h*h) 4*EIc/h 0 -6*EIc/(h*h) 2*EIc/h; -EAc/h 0 0 EAc/h 0 0;0 -12*EIc/(h*h*h) -6*EIc/(h*h) 0 12*EIc/(h*h*h) -6*EIc/(h*h); 0 6*EIc/(h*h) 2*EIc/h 0 -6*EIc/(h*h) 4*EIc/h;]; %底柱的单元刚度矩阵ko0=[EAo/H 0 0 -EAo/H 0 0;0 12*EIo/(H*H*H) 6*EIo/(H*H) 0 -12*EIo/(H*H*H) 6*EIo/(H*H); 0 6*EIo/(H*H) 4*EIo/H 0 -6*EIo/(H*H) 2*EIo/H; -EAo/H 0 0 EAo/H 0 0;1 2 4 5 6 7 89 3 12 3 4 5 7 6 80 -12*EIo/(H*H*H) -6*EIo/(H*H) 0 12*EIo/(H*H*H) -6*EIo/(H*H);0 6*EIo/(H*H) 2*EIo/H 0 -6*EIo/(H*H) 4*EIo/H];kb=T1'*kb0*T1;%总体坐标下梁的单元刚度矩阵kc=T2'*kc0*T2;%总体坐标下上柱的单元刚度矩阵ko=T2'*ko0*T2;%总体坐标下底柱的单元刚度矩阵K=zeros(24,24); %定义24阶0矩阵K1=zeros(24,24);K2=zeros(24,24);K3=zeros(24,24);K4=zeros(24,24);K5=zeros(24,24);K6=zeros(24,24);K7=zeros(24,24);K8=zeros(24,24);K9=zeros(24,24);K2(7:12,7:12)=kb;K5(13:18,13:18)=kb;K8(19:24,19:24)=kb;K1(1:3,1:3)=ko(1:3,1:3);K1(7:9,7:9)=ko(4:6,4:6);K1(1:3,7:9)=ko(1:3,4:6);K1(7:9,1:3)=ko(4:6,1:3);K3(4:6,4:6)=ko(1:3,1:3);K3(10:12,10:12)=ko(4:6,4:6);K3(4:6,10:12)=ko(1:3,4:6);K3(10:12,4:6)=ko(4:6,1:3);K4(7:9,7:9)=kc(1:3,1:3);K4(13:15,13:15)=kc(4:6,4:6);K4(7:9,13:15)=kc(1:3,4:6);K4(13:15,7:9)=kc(4:6,1:3);K7(13:15,13:15)=kc(1:3,1:3);K7(19:21,19:21)=kc(4:6,4:6);K7(13:15,19:21)=kc(1:3,4:6);K7(19:21,13:15)=kc(4:6,1:3);K6(10:12,10:12)=kc(1:3,1:3);K6(16:18,16:18)=kc(4:6,4:6);K6(10:12,16:18)=kc(1:3,4:6);K6(16:18,10:12)=kc(4:6,1:3);K9(16:18,16:18)=kc(1:3,1:3);K9(22:24,22:24)=kc(4:6,4:6);K9(16:18,22:24)=kc(1:3,4:6);K9(22:24,16:18)=kc(4:6,1:3);K=K1+K2+K3+K4+K5+K6+K7+K8+K9;%总体刚度矩阵P=[90;0;30;0;0;0;60;0;0;0;0;0;80;0;10;0;0;0];KK=K(7:24,7:24);A=KK\P;%结构位移N2=T1*kb*A(1:6,:);N5=T1*kb*A(7:12,:);N8=T1*kb*A(13:18,:);A6=[0;0;0;0;0;0];A6(1:3,:)=A(4:6,:);A6(4:6,:)=A(10:12,:);N6=T1*kc*A6;A9=[0;0;0;0;0;0];A9(1:3,:)=A(10:12,:);A9(4:6,:)=A(16:18,:); N9=T1*kc*A9;A4=[0;0;0;0;0;0];A4(1:3,:)=A(1:3,:);A4(4:6,:)=A(7:9,:);N4=[30;0;10;30;0;-10]+T1*kc*A4;A7=[0;0;0;0;0;0];A7(1:3,:)=A(7:9,:);A7(4:6,:)=A(13:15,:);N7=[-30;0;10;-30;0;-10]+T1*kc*A7;A3=[0;0;0;0;0;0]; A3(4:6,:)=A(4:6,:);N3=T1*ko*A3;A1=[0;0;0;0;0;0]; A1(4:6,:)=A(1:3,:);N1=[60;0;40;60;0;-40]+T1*ko*A1;fprintf('单元1的两端内力是%f\n');disp(N1);fprintf('单元2的两端内力是%f\n')disp(N2);fprintf('单元3的两端内力是%f\n')disp(N3)fprintf('单元4的两端内力是%f\n')disp(N4);fprintf('单元5的两端内力是%f\n')disp(N5);fprintf('单元6的两端内力是%f\n')disp(N6);fprintf('单元7的两端内力是%f\n')disp(N7);fprintf('单元8的两端内力是%f\n')disp(N8);fprintf('单元9的两端内力是%f\n')disp(N9);fprintf('各节点位移是%f\n')disp(A);手动输入：输入上柱高h：2输入底柱高H：4输入单跨度L：4输入上柱的抗弯刚度EIc：64000输入上柱的抗压刚度EAc：200000输入梁的抗弯刚度EIb：64000输入梁的抗压刚度EAb：2000000输入底柱的抗弯刚度EIo：64000。
结构计算软件SAP2000与PKPM的比较_徐丽丽
2 某工程排沙洞出口启闭机室排架算例
2.1 排架布置 排架布置如图 1所示 。
2.2 标准荷载 2.2.1 高程 2 222.80 m层楼面荷载
差率 -162 -29 -18
-7 -21 -23
从表 1 ～ 4对照可以看出 , 使用以上 2种软件 , 各梁的弯矩及剪力图形相似 。 但总的来说 SAP2000 的计算成果偏小 。
在恒载作用下 , 各 梁的内 力值 相差 约 20%左 右 。 但在活载作用下各梁的内力值相差较大 。同时 从表 1 ～ 4也可以看出 , 对于承受荷载较大的梁 2种 软件的内力计算成果相差较小 , 仅是对于承受荷载 较小的梁 2种软件的内力计算成果相差较大 。
1 软件介绍
SAP2000是美 国计 算机 和结 构 公司 (CSI)开 发 、采用有限元法进行三维结构分析计算的软件 , 适
收稿日期 :2010-06-28 作者简介 :徐丽丽 (1969 -), 女 , 河南省孟津县人 , 高级工程师 , 从事水工设计工作 .
用于工业建筑 、桥梁 、输电塔 、设备基础 、电力设施等 的结构分析计算 。
SAP2000 是基于 壳元 理 论的 三 维 组 合结 构 有 限 元分析软件 , 用壳元模拟剪力墙和楼板可以较好地反 映其实际受力状态 , 理论上比较科学 , 分析精度高 。
SATWE是将楼板上的荷载导到各个梁上 , 然后 进行计算 , 没有弹性 楼板 (弹性 楼板 -壳单元需要 单独加 ), 是在楼板处加刚性隔板 。 SAP2000具有弹 性楼板 , 不具有楼板导荷载功能 , 是在楼板上直接加 面荷载 , 利用壳单元 , 是三维有限元的计算理论 。误 差产生的原因可能主要是对楼板的计算假定不一样 造成的 。
sap2000计算基础
sap2000计算基础一、SAP2000简介SAP2000是一款专业的结构分析和设计软件，广泛应用于建筑、桥梁、地下结构等领域。
其强大的分析功能和友好的用户界面使得结构工程师能够快速、准确地进行结构分析和设计工作。
二、模型建立在使用SAP2000进行结构计算之前，首先需要建立结构模型。
可以通过手动输入节点坐标和连接关系，也可以通过导入CAD图纸等方式建立模型。
在建立模型时，需要注意模型的准确性和完整性，确保模型能够准确反映实际结构。
三、材料定义在进行结构计算之前，需要定义结构材料的物理性质，如弹性模量、泊松比、密度等。
SAP2000提供了常见结构材料的预设参数，也可以根据实际情况自定义材料参数。
定义材料参数时，需要参考相关标准和规范，确保参数的准确性。
四、截面定义除了材料定义，还需要定义结构截面的几何形状和抗弯性能。
SAP2000提供了多种常见截面形状的预设参数，也可以根据实际情况自定义截面形状。
在定义截面参数时，需要参考相关标准和规范，确保参数的准确性。
五、荷载定义在进行结构计算之前，需要定义结构的荷载情况。
荷载可以分为静态荷载和动态荷载，包括自重、活载、风载、地震载等。
SAP2000提供了多种荷载类型的预设参数，也可以根据实际情况自定义荷载参数。
在定义荷载参数时，需要参考相关标准和规范，确保参数的准确性。
六、分析设置在进行结构计算之前，还需要进行分析设置。
分析设置包括选择分析类型、设置分析参数、选择分析方法等。
SAP2000提供了多种分析类型和分析方法，可以根据实际情况选择适当的分析方法。
在进行分析设置时，需要参考相关标准和规范，确保分析结果的准确性。
七、计算结果完成模型建立、材料定义、截面定义、荷载定义和分析设置后，就可以进行结构计算了。
SAP2000会根据输入的模型和参数进行计算，并输出计算结果。
计算结果包括结构的位移、应力、应变等信息，可以用于评估结构的安全性和稳定性。
八、结果分析对于计算结果，需要进行合理的分析和评估。
SAP2000结构计算的基本步骤0912
SAP2000结构计算的基本步骤
1．确定结构计算的计算简图和相关原始 数据
（1）结构所采用的材料（钢材或钢筋混凝土) （2）截面形式(矩形或圆形) （3）荷载类型 （4）结构分析类型（静力或动力）
见下面三跨连续梁的示例。
连续梁分析
三跨连续梁 两次超静定
荷载工况：
1 均布荷载
2 温度差 t 50 C
3 最右边的支座下沉0.1m 箱形截面
8 2
E 2.110 kN / m
连续梁分析
一次超静定
荷载工况：
1 均布荷载
2 温度差 t 50 C
3 最右边的支座下沉0.1m 箱形截面
8 2
E 2.110 kN / m
连续梁分析
静定结构
荷载工况：
1 均布荷载
2 温度差 t 50 C
3 最右边的支座下沉0.1m 箱形截面8 2ຫໍສະໝຸດ E 2.110 kN / m
2．建立几何计算模型 （1）选择计算量纲（即单位） （2）从SAP2000→文件→新模板→梁
1.在对话框中输入跨数、跨长（步骤1）
6．选定结点，施加约束
7．定义荷载工况
8．按定义的荷载工况分别施加节点荷载、单元 荷载、温度影 响、支座移动等作用
步骤：用鼠标选中欲施加的单元或结点，点击定义菜 单，按工况逐一进行。 选中对象→定义菜单→结点（或框架）→荷载类型
（1）施加全梁的均布荷载的步骤如下
（2）施加单元的温度荷载
2.可对坐标点编辑（步骤2、3）
去掉中间的多余支座
3．定义单元的材料特性 →定义→材料→STELL→修改/显示材料
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
结构分析计算机程序与应用
姓名：何平
学号：20100436
班级：土木2010-05班
指导老师：齐欣
题目一：图示交叉梁系的各梁与周边斜交 45°，梁端在周边为铰支，在结点 1、2、3、4、5 处各作用有垂直于结构平面的集中荷载 20kN ，设各梁。
2445281050,104,/101.2m A m I m kN E --⨯=⨯=⨯= 绘出各梁最终弯矩图。
解：令m 2=l 。
使用网格线建模
）
（4）
（3）
（5）（2）
（1）
（6）
（7）
（8）（9）（
10）（12）（11
画线，二分一打断梁设置支座
定义材料及截面
定义荷载工况
在点1、2、3、4、5定义集中荷载20kN
运行分析结果
求各梁弯矩
（1）（3）（5）（7）梁弯矩为（由于对称）（2）（4）（6）（8）梁弯矩为
（9）（10）（11）（12）梁的弯矩为
题目二：（1）
解：主要操作步骤如下：建模
修改支座约束
定义材料及截面
施加荷载
运行分析结果
满跨均布荷载计算的变形图，弯矩图，剪力图：温度作用下的变形图、弯矩图及剪力图：
支座移动下的变形图、弯矩图及剪力图
（2）
解：主要步骤如下：
运行分析结果：
满跨均布荷载下的变形图、弯矩图及剪力图温度作用下的变形图、弯矩图及剪力图
支座移动下的变形图、弯矩图及剪力图
（3）
解：主要步骤如下：建模
插入新点
加入铰支点
施加荷载
运行分析结果显示：
满跨均布荷载计算简图、变形图、弯矩图及剪力图温度作用下的变形图、弯矩图及剪力图
支座移动下的变形图、弯矩图及剪力图。
