浅谈“混响室法测吸声系数”
在混响室内测得的吸声系数
Company Logo
音乐厅建筑的电声系统指标
传声增益传输增益： 指放大器输出功率和输入功率的比值，单位常用“dB”表示。 功率放大器的输出增益随输入信号频率的变化而提升或衰减。这 项指标是考核功率放大器品质优劣的最为重要的一项依据。该分 贝值越小，说明功率放大器的频率响应曲线越平坦，失真越小， 信号的还原度和再现能力越强。 声场不均匀度 声场不均匀度当扩声系统处于最高可用增益时，在不同的观 众席上测量到的稳态声压级的最大差值称为声场不均匀度。 早后期声能比 扩声的扬声器系统在其覆盖区内的前期（80ms以内）及后 期声能比，在相当程度上反映扬声器的早期声覆盖的优劣，与扬 声器系统的指向性特性关系很大，它不同于一般厅堂中使用的 C80—主要反映全向声源的早后期声能比。
Company Logo
反射与扩散构造
浮云反射板设计中需要注意的问题是：
反射板的大小、角度和距离最好不要过于规则，应适当有所 变化；反射板占据天花的面积不要过大，排列不要过密，以避免 形成频率选择效应。 著名声学家Beranek在1962年设计的林肯中心爱乐大厅 (现为Avery Fisher大厅)的浮云反射板就因为上述这些原因而 遭到了失败。
Company Logo
空间吸声体
把吸声材料和结构悬吊 （或悬挑）在空间被称为 空间吸声体。由于材料的各界面全部暴露在空间，即 声场中，比单面暴露接触声波的机率大，因此吸声性 能有很大的提高。这样，在获得相同吸声量的情况下， 就可减少吸声处理面积。此外，形形色色的空间吸声 体，还可丰富空间的艺术效果。因此，近来年得到广 泛的应用。
Company Logo
音乐厅的建筑声学指标
双耳听觉互相关系数IACC： IACC是某一瞬间到达两耳声音差异性的量度。如果两耳上的 声音完全不同，那么 ( 1- IACC)的值将是1，这意味着两耳上 的声音互不相关。另一个极端是，从正前方到达的声波能保证两 耳上的声音完全相同, (1- IACC)为0，这表示没有空间感。测 量时IACC的测量分为两部分:第一部分是仅考虑直达声以后80毫 秒内到达听众位置时所得的值，称为早期双耳听觉互相关系数 IACCE。第二部分是考虑 80毫秒以后到 1秒或 2秒时间内声音 的值,称为后期双耳听觉互相关系数IACCL。
实验三-混响室法吸声材料无规入射吸声系数的测量

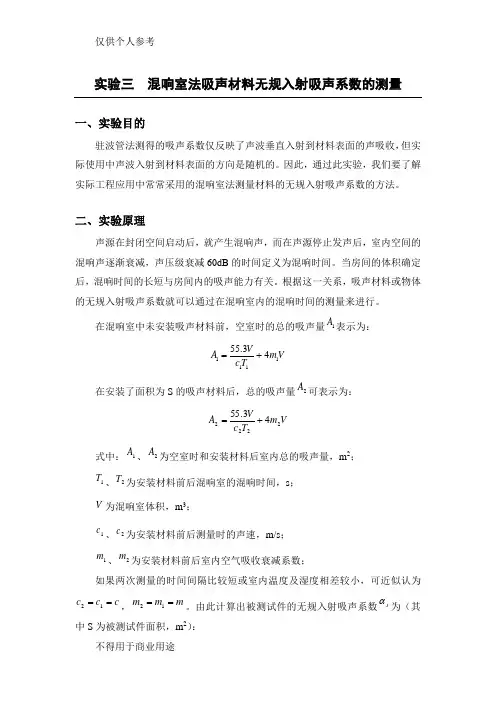

实验三 混响室法吸声材料无规入射吸声系数的测量一、实验目的驻波管法测得的吸声系数仅反映了声波垂直入射到材料表面的声吸收，但实际使用中声波入射到材料表面的方向是随机的。
因此，通过此实验，我们要了解实际工程应用中常常采用的混响室法测量材料的无规入射吸声系数的方法。
二、实验原理声源在封闭空间启动后，就产生混响声，而在声源停止发声后，室内空间的混响声逐渐衰减，声压级衰减60dB 的时间定义为混响时间。
当房间的体积确定后，混响时间的长短与房间内的吸声能力有关。
根据这一关系，吸声材料或物体的无规入射吸声系数就可以通过在混响室内的混响时间的测量来进行。
在混响室中未安装吸声材料前，空室时的总的吸声量1A 表示为：111155.34VA mV c T =+ 在安装了面积为S 的吸声材料后，总的吸声量2A 可表示为：V m T c VA 222243.55+=式中：1A 、2A 为空室时和安装材料后室内总的吸声量，m 2；1T 、2T 为安装材料前后混响室的混响时间，s ；V 为混响室体积，m 3；1c 、2c 为安装材料前后测量时的声速，m/s ； 1m 、2m 为安装材料前后室内空气吸收衰减系数；如果两次测量的时间间隔比较短或室内温度及湿度相差较小，可近似认为c c c ==12，m m m ==12。
由此计算出被测试件的无规入射吸声系数s α为（其中S 为被测试件面积，m 2）：⎪⎪⎭⎫ ⎝⎛-=12113.55T T cSV s α三、实验仪器AWA6290A 型多通道噪声与振动频谱分析仪，AWA 吸声系数测量软件包，十二面发声体。
混响室应具有光滑坚硬的内壁，其无规入射吸声系数应尽量地小，壁面常用瓷砖、水磨石、大理石等材料。
混响室要具有良好的隔声和隔振性能。
按标准要求，混响室体积应大于200m 3。
四、实验步骤1.安装测试系统，测试空室混响时间。
2.将测试传声器放置在第一个测点，打开信号源并调整到所需测试的频率范围，调整功率放大器使得在室内获得足够声级。
混响室法吸声系数测试系统改进
混响室法吸声系数测试系统改进

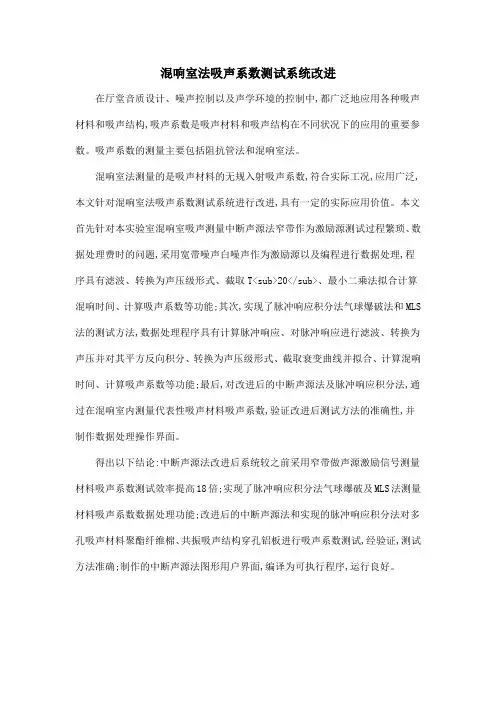

在厅堂音质设计、噪声控制以及声学环境的控制中,都广泛地应用各种吸声材料和吸声结构,吸声系数是吸声材料和吸声结构在不同状况下的应用的重要参数。
吸声系数的测量主要包括阻抗管法和混响室法。
混响室法测量的是吸声材料的无规入射吸声系数,符合实际工况,应用广泛,本文针对混响室法吸声系数测试系统进行改进,具有一定的实际应用价值。
本文首先针对本实验室混响室吸声测量中断声源法窄带作为激励源测试过程繁琐、数据处理费时的问题,采用宽带噪声白噪声作为激励源以及编程进行数据处理,程序具有滤波、转换为声压级形式、截取T<sub>20</sub>、最小二乘法拟合计算混响时间、计算吸声系数等功能;其次,实现了脉冲响应积分法气球爆破法和MLS 法的测试方法,数据处理程序具有计算脉冲响应、对脉冲响应进行滤波、转换为声压并对其平方反向积分、转换为声压级形式、截取衰变曲线并拟合、计算混响时间、计算吸声系数等功能;最后,对改进后的中断声源法及脉冲响应积分法,通过在混响室内测量代表性吸声材料吸声系数,验证改进后测试方法的准确性,并制作数据处理操作界面。
得出以下结论:中断声源法改进后系统较之前采用窄带做声源激励信号测量材料吸声系数测试效率提高18倍;实现了脉冲响应积分法气球爆破及MLS法测量材料吸声系数数据处理功能;改进后的中断声源法和实现的脉冲响应积分法对多孔吸声材料聚酯纤维棉、共振吸声结构穿孔铝板进行吸声系数测试,经验证,测试方法准确;制作的中断声源法图形用户界面,编译为可执行程序,运行良好。
混响室法测量吸声系数
因此，只要测得安装试件前后的混响时间，并已知混响室的体积以及被测时
间的面积，即可通过上式计算无规则入射吸声系数。
如图 1 所示为实验线路图，其中包括信号发生器、功率放大器、扬声器、传
声器、数据采集仪等测量仪器。本次实验在安徽建筑大学声学研究所的混响室进
行，其体积为 163.0m³，表面积为 191.2m2。
检测数据 / 结果
Data / Results of Test
报告编号：测试字 20170920 号 四、吸声系数
正文共 3 页，第 3 页 频率 吸声系 f/Hz 数α 100 0.34 125 0.61 160 0.54 200 0.96 250 0.94 315 0.91 400 0.95 500 0.92 630 0.97 800 0.92 1000 0.91 1250 0.90 1600 0.87 2000 0.83 2500 0.79 3150 0.69 4000 0.52 5000 0.34
实验：混响室法测量材料（无规入射）吸声系数
一、实验目的:了解混响时间和吸声系数的意义，掌握混响室发测量材料（无 规入射）吸声系数（一般用α表示）的测量方法。
二、实验仪器：
1、测试电容传声器、输出器、数据传输线缆；
2、VA-lab6 声学测量软件平台
3、VA-lab6 前端 ；
4、三角声源；
5、通用计算机；
测试报告
Test Report
报告编号：测试字 20170920 号 委托单位 安徽建筑大学声学研究所
正文共 3 页，第 1 页
单位地址 安徽省合肥市经济开发区紫云路 292 号
生产单位 广州新静界
样品名称 金属穿孔吸声模块
样品编号 AA-20170920
实验七混响室法测量声学材料吸声系数
AA■A-A■55.3V2121■■3|L/cSITT21 公式(7-1) 公式(7-2)实验七混响室法测量声学材料吸声系数一、实验目的1、掌握混响时间的测量方法；2、掌握混响室法测量材料吸声系数的原理和方法。
二、实验要求1、正确理解混响时间的概念；2、基本掌握Pulse3560c声振测量的基本功能及使用方法。
三、实验环境1、混响室2、被测材料：晴纶地毯，面积3X4m2,厚2.5mm3、BK声学测量平台9.04、自由场传声器BSWA型4个5、声级监视器HS62886、Pulse3560c7、功率放大器BK27168、全指向性声源BK42969、通用计算机及M6k10、声级校准器4321四、实验内容及步骤1、测量晴纶地毯的无规入射材料吸声系数。
测试系统如图1所示。
2、测量步骤：(1)、测量空室的顺向时间T1；(2)、放入被测材料，测量有吸声材料时的混响时间T2；(3)、数据记录完毕，测量出混响室的几何尺寸，根据公式(7-1)、(7-2)按1/3倍频程计算相应的吸声系数。
图1混响室法吸声系数测量系统连接示意五、实验结果1、按1/3倍频程给出空室中的混响时间。
2、按1/3倍频程给出铺上吸声材料后的混响时间。
3、按1/3倍频程给出所测材料吸声系数■s图示如下：分析：由上图可知，材料在高频段的吸声系数较高，即材料对高频段的吸声效果比低频段的吸声效果显著。
（以上所有计算由matlab完成，程序见附录）六、实验注意事项1、实验中传声器装夹及支架移动时，要特别注意，谨防电缆会牵动支架倒地将传声器摔坏；2、混响测量声级较高，注意每次测试时要将功放的增益旋至最小，以免使声源受到冲击。
七、讨论思考题问:试分析混响室法测量材料吸声系数的优缺点。
答:1、混响室法测量材料吸声系数优点：（1）、能够测量吸声材料在扩散场中的吸声系数，接近实际使用情况。
（2）、不存在管测法只能测量垂直入射时的局限性。
2、混响室法测量材料吸声系数缺点：（1）、材料面积大，有时会安装不方便。
混响室法测量声学材料吸声系数

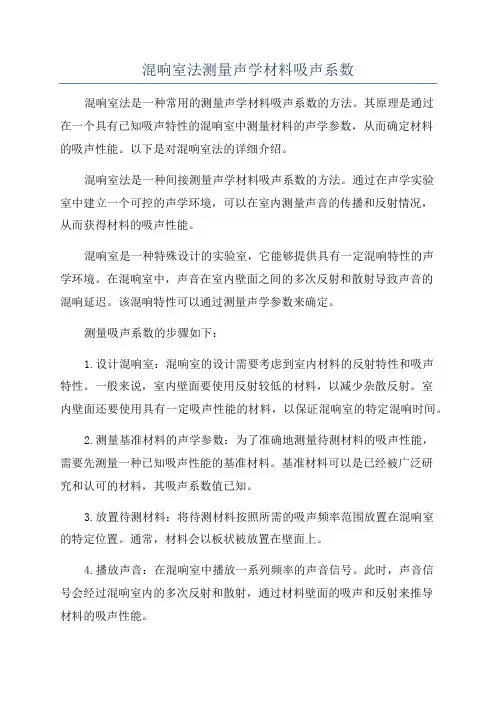

混响室法测量声学材料吸声系数混响室法是一种常用的测量声学材料吸声系数的方法。
其原理是通过在一个具有已知吸声特性的混响室中测量材料的声学参数，从而确定材料的吸声性能。
以下是对混响室法的详细介绍。
混响室法是一种间接测量声学材料吸声系数的方法。
通过在声学实验室中建立一个可控的声学环境，可以在室内测量声音的传播和反射情况，从而获得材料的吸声性能。
混响室是一种特殊设计的实验室，它能够提供具有一定混响特性的声学环境。
在混响室中，声音在室内壁面之间的多次反射和散射导致声音的混响延迟。
该混响特性可以通过测量声学参数来确定。
测量吸声系数的步骤如下：1.设计混响室：混响室的设计需要考虑到室内材料的反射特性和吸声特性。
一般来说，室内壁面要使用反射较低的材料，以减少杂散反射。
室内壁面还要使用具有一定吸声性能的材料，以保证混响室的特定混响时间。
2.测量基准材料的声学参数：为了准确地测量待测材料的吸声性能，需要先测量一种已知吸声性能的基准材料。
基准材料可以是已经被广泛研究和认可的材料，其吸声系数值已知。
3.放置待测材料：将待测材料按照所需的吸声频率范围放置在混响室的特定位置。
通常，材料会以板状被放置在壁面上。
4.播放声音：在混响室中播放一系列频率的声音信号。
此时，声音信号会经过混响室内的多次反射和散射，通过材料壁面的吸声和反射来推导材料的吸声性能。
5.测量声音：用麦克风阵列在混响室内测量声音的传播和反射情况。
麦克风阵列通常包含多个麦克风，可以在室内多个位置同时测量声音。
通过分析测量得到的声音数据，可以获得材料的吸声系数。
6.分析数据：通过分析测量数据，可以计算出材料在不同频率下的吸声系数。
这些数据可以用来评估材料的吸声性能，以及在不同频率下的吸声特性。
混响室法的优点是可以提供比较准确和可重复的结果。
它可以测量材料在不同频率范围内的吸声性能，并且可以提供更全面的信息。
然而，混响室法也有一些限制，例如需要专门设计的混响室和复杂的测量设备，以及对声波衰减的较大要求。
基于混响室法与传递函数法的吸声系数检测的对比研究
基于混响室法与传递函数法的吸声系数检测的对比研究随着城市化进程的加速和建筑结构的不断更新，室内噪音污染问题变得日益严重。
而吸声材料的吸声系数是评价材料吸声性能的重要参数之一，不同的测试方法会对吸声系数的测试结果产生影响。
本文通过对比基于混响室法与传递函数法的吸声系数检测，旨在探讨两种测试方法的差异和适用场景，以期为实际工程应用提供参考和建议。
一、基于混响室法的吸声系数检测混响室法是常用的一种吸声系数测试方法，它通过在混响室中对材料进行声学性能的测试，评估材料的吸声系数。
该方法的优点是能够模拟室内实际环境的声学性能，具有较高的可靠性和准确性。
混响室法的测试设备和技术相对成熟，操作简便，易于实施。
混响室法的测试流程一般包括准备测试样品、设置测试仪器、进行测试和数据处理等步骤。
在测试时，首先需要准备好要测试的吸声材料样品，并在混响室中设置好测试设备。
然后根据标准测试方法，对材料进行声学性能测试，获取吸声系数的测试数据。
最后通过数据处理和分析，得出样品的吸声系数值，从而评估材料的吸声性能。
在对比研究中，我们将通过对两种测试方法的测试原理、测试流程、测试设备和技术、测试结果的准确性和可靠性等方面进行对比分析，以探讨它们在吸声系数测试中的差异和适用场景。
1.测试原理的对比混响室法是通过模拟室内实际环境的声学性能来评估材料的吸声性能，具有较高的真实性和可靠性。
而传递函数法是通过测量声音在空间传递过程中的变化来评估材料的吸声性能，不受环境影响，具有较高的灵活性和可重复性。
混响室法的测试流程包括准备测试样品、设置测试仪器、进行测试和数据处理等步骤，操作相对简便易行。
而传递函数法的测试流程也包括准备测试样品、设置测试仪器、进行测试和数据处理等步骤，同样操作简便易行。
3.测试设备和技术的对比混响室法的测试设备和技术相对成熟，操作简便，易于实施，但需要具备混响室等专门的测试设备。
而传递函数法的测试设备和技术也相对成熟，操作简便，易于实施，但需要具备传递函数测试系统等专门的测试设备。
混响室法测定吸声系数计算误差分析
【 ｓ ａ ｔ ａ ｉ ｒ ｕａｉ ｕｕ ｌ ｓｄｔ ｃｌｕａ ｅｓｕ ｄａ ｓｒｔ ｎｃｅ ｉｉ ｔ ｙｔｅｍｅ ｏ ｆ ｅｅｂｒｔ ｎ Ａｂｔ ｃ】Ｓｂｎ ｆ ｍ ｌ ｓ ｓａｙｕｅ ａｃｌｔ ｔ ｏｎ ｂｏｐｉ ｏｆｃ ｎ ｔ ｄｏ ｖｒｅ ｉ ｒ ｅｏ ｌ ｏ ｅｈ ｏ ｅ ｂ ｈ ｈ ｒ ａｏ
维普资讯
声 囊 工 程
粥凹 ６ 匡 响 ＠ ０ 圃 ＠ 响 ６ ＠ 旷晌
混响室法测定吸声系数计算误差分析
张 武 威 ， 汤伟 红
． 探． 技 讨 术
（ 明 学院 现 代 教 育技 术 中心 ，福 建 三 明 ３ ５ ０ ） 三 ６ ０ ４
ｃ ａ ｅ ．Ｔ ｅ ｅ ｒ ｒ ｍｕ ｔ ｂ ｎ ｌｚ ｄ ｔ ｋ ｔ ｅ ｏ ｎ ｂ ｏ ｔ ｎ ｏ ｆ ｃｅ ｔ ｍｏ ｅ ａ ｃ ｒ ｔ ．Ｉ ｄ ｉ ｏ ｈ ｍｂ ｒ ｈ ｒｏ ｓ ｅ ａ ａｙ ｅ ｏ ｍａ ｅ ｈ ｓｕ ｄ ａ ｓ ｒ ｉ ｃ ｅ ｉｎ ｒ ｃ ｕ ａ ｅ ｎ ａ ｄ ｔ ｎ， Ｅｙ ｉｇ ｐ ｏ ｉ ｉ ｒ ｎ
２ ３
注 ： 均吸声 系数 分别取 ０１０２ ０ ， ０９ 便于计算与比较 。 平 ．，．，． …，．， ３
４ 混响室法测定吸声系数计算误差分析
根 据赛宾公 式 ， 在混响室 内安装试 件前后 测的混
（ 转第 １ 下 ９页 ）
若将一 ｎ １ ） １ （ 展开 ， Ｉ （－ ）ａ ａ， ／＋ ， 则一 ｎ １ａ ＝ ＋ ２ ３ … 当 于 ｌ时 ， ｌ （ ） ， 和赛宾 公式 完全 趋 一ｎ １ 一 这
【 摘 要 】混响室法测定 吸声 系数常用赛宾公 式来计算 ， 计算 时必须分析其误差 大小， 在 使吸声系数的测定值更准
浅谈“混响室法测吸声系数”
浅谈“混响室法测吸声系数”关键词: 混响室法吸声系数有效性误差扩散发展摘要：材料的吸声系数是材料的各项声学性能参数中非常重要的一个,它对各种材料在生活和工业中的应用有着积极的指导意义。
对材料吸声系数的测量通常采用标准的混响室方法,对应有相应的国际ISO标准和国家GBJ47-83标准。
混响室方法要求材料被制成10到12平方米的标准试件。
另外对应一些较小的材料还常采用驻波管方法测量其吸声系数。
混响室法测吸声系数广泛应用于声学工程的设计计算，噪声控制工程的吸声降噪计算，材料吸声性能的等级评定它能测量声波无规入射时的平均吸声系数,这与实际工程中声波的入射方式较为接近,且不能用其它方法替代。
ABSTRACTSound absorption coefficient of the material is the acoustic performance parameters of the material is very important, it has a variety of materials used in life and industry has a positive significance. Measurement of the absorption coefficient of the material commonly used standard method of reverberation chamber, which corresponds with the corresponding international ISO standards and national GBJ47-83 standard. Reverberation chamber method requires that the material is made from 10 to 12 square meters of standard test pieces. Also corresponding smaller standing wave tube material is also often used method to measure the absorption coefficient. Reverberation chamber method to measure the absorption coefficient is widely used in acoustic engineering design calculations, the sound absorption of noise control engineering calculations, material sound absorption performance grading can measure the average absorption coefficient at random incidence sound waves, which the actual incidence of acoustic engineering approach closer, and can not use other methods of alternative.混响室法来源回顾如果一个声源在封闭空间内连续稳定地辐射一定频谱的声波，它就能激发起室内许多个不同的固有振动方式，声波按不同方式在许多方向来回反射地传播。
混响室法测量声学材料吸声系数
实验七混响室法测量声学材料吸声系数一、实验目的1.掌握混响时间的测量方法；2.掌握混响室法测量材料吸声系数的原理和方法。
二、实验要求1.正确理解混响时间的概念；2.基本掌握Pulse 3560C声振测量的基本功能及使用方法。
三、实验环境1.混响室2.被测材料：腈纶地毯，面积3×4㎡，厚2.5㎜3.BK声学测量平台9.04.自由场传声器BSWA型4个5.声级监视器HS62886.Pulse 3560C7.功率放大器BK27168.全指向性声源BK42969.通用计算机及M6k10.声级校准器4321四、实验内容、步骤1.实验内容：测量晴纶地毯的无规入射材料吸声系数。
测试系统如图5所示。
图7.1 混响室法吸声系数测量系统连接示意图2.实验原理：混响室测量吸声系数的原理是先测出空房间的混响时间T1，放入被测材料后再测出相应的混响时间T2，然后可通过公式（4）计算得到材料的吸声系数。
由声学理论可知，当混响室内被声源激励时，混响室内被激发出较多的简正振动方式，使室内建立稳定声场，该声场接近于扩散声场，建立稳态声场所需的时间大致与混响时间相同。
由赛宾公式可知，将吸声材料放入混响室前后，其等效吸声面积A 值与混响时间的关系可用下式表示：0 55.3VA -4m V c T=（1）混响时间的长短和房间的吸声本领及其体积有关，因为前者决定了每次反射所吸收的声能，后者决定了每秒钟声波的反射次数。
所以在房间大小固定后，混响时间只与房间对声音的吸收本领有关，故吸声材料或吸声物体的吸声系数可在混响室里通过混响时间的测量来进行。
先测出没有放入声学材料时某频率的混响时间T 1，再测出放入声学材料时响应频率的混响时间T 2，则根据公式（1）可推出：() 2121221111A -A 55.3V --4m -m V c T c T ⎛⎫= ⎪⎝⎭（2）式中V 为混响室的体积，c 1、 c 2为两次测量时声速，m 1,m 2为两次测量时的声强吸收系数（由室内空气的吸收产生），如果两次测量时的室内温度及湿度相差很小，则c 1≈ c 2, 21m m ≈,于是(2)式可化简为：⎪⎪⎭⎫⎝⎛⎪⎪⎭⎫ ⎝⎛==12012111355T -T c V . - A A ΔA （3） 当试件是安装在房间地板、墙壁或天花板上的平面吸声体时，其面积与整个混响室表面积相比较小，再考虑到被试件覆盖的那部分吸声系数很小，所以有：s ΔAαS=⋅ （4） 式中s α为试件无规入射的吸声系数，S 为表面积。
基于混响室法与传递函数法的吸声系数检测的对比研究
基于混响室法与传递函数法的吸声系数检测的对比研究随着城市化进程的不断加快，人们的生活和工作环境越来越嘈杂。
为了改善环境噪音问题，需要使用吸声材料对声音进行吸收处理。
吸声材料的重要性在于可以阻止声波反射，从而减少对环境的干扰，提高人们的生活质量。
因此，吸声材料的吸声特性检测方法也变得越来越重要。
本文对基于混响室法和传递函数法的吸声系数检测进行对比研究。
混响室法是一种常用的吸声材料检测方法。
该方法利用混响室设备，将测试材料置于混响室内，发出声音后测量其回声时间和声波强度变化，以确定吸声材料的吸声效果。
混响室法具有简单易行、直观、可靠的特点，适用于小块面积的材料吸声特性测量。
同时，该方法可以检测材料在不同频率下的吸声特性，更为全面。
然而，混响室法也存在一些缺点。
由于混响室设备成本较高，需要专业工程师进行操作，因此其使用成本较高；同时，混响室内空间较小，不适用于测量大型材料的吸声效果。
传递函数法是另一种常用的吸声材料检测方法。
该方法基于传递函数原理，将材料置于声波传导系统中，测量传导前后的声波特性变化，以确定吸声效果。
与混响室法相比，传递函数法具有成本较低、可广泛应用等优势。
该方法尤其适用于大型工程场合，可以通过传导系统实时监测吸声效果。
但是传递函数法也存在一些局限性。
由于该方法的测试环境较为复杂，需要进行数据处理和解析，因此其结果可能存在一定的误差。
同时，由于测试过程中需要保持传导系统的密封性和稳定性，操作难度较大。
综上，基于混响室法和传递函数法的吸声系数检测各有优缺点，应根据具体情况选择合适的检测方法。
在小块面积材料的吸声特性测量中，混响室法可以提供更为直观和全面的数据；而在大型工程场合下，传递函数法则更为实用。
在实际工作中，可以根据测试目的和条件，综合考虑各种因素，选择合适的吸声材料检测方法。
实验七混响室法测量声学材料吸声系数
实验七混响室法测量声学材料吸声系数混响室法是一种常用的方法，用于测量声学材料的吸声系数。
它基于在一个混响室中进行声学测量的原理，通过测量材料表面反射声波与材料吸收声波的差异来计算吸声系数。
混响室法的实验装置包括一个具有统一尺寸的混响室和一个声源。
混响室必须符合一定的要求，以确保声波在内部多次反射后才能达到均匀混响的状态。
混响室的内部墙壁必须是反射率非常高的材料，以保持声波的均匀反射。
通常，混响室的墙壁使用高吸声材料，如厚重的吸音板，以减少材料的反射。
在实验中，声源被放置在混响室的中心位置，并通过设备控制产生声波。
通过调整声源的音量、频率和时间参数，可以在混响室中产生完整的声场。
这些声场包含了直达声、一次反射声、多次反射声和绕射声等声波成分。
在混响室法中，实验者需要测量两个值：未覆盖材料的声压级和覆盖材料后的声压级。
未覆盖材料的声压级可以在混响室法实验前进行测量，以获得一个基准值。
覆盖材料后的声压级在实验中通过调整材料的覆盖程度来测量。
为了测量声压级，实验者需要使用一个声压级仪，它通常由一个麦克风和一个显示器组成。
麦克风用于接收声波，并将其转换为电信号。
然后，电信号经过放大和处理后，可以在显示器上读取声压级的数值。
实验者将麦克风放置在混响室内，分别在未覆盖材料和覆盖材料后的位置进行测量。
通过比较未覆盖材料和覆盖材料后的声压级，我们可以计算出声学材料的吸声系数。
吸声系数是一个范围在0到1之间的值，表示材料对声波的吸收能力。
一个吸声系数为1的材料完全吸收声波，而一个吸声系数为0的材料完全反射声波。
为了得到材料的吸声系数，我们使用以下公式进行计算：α = 1 - 10 * log10(P_1 / P_2)其中，α表示吸声系数，P_1表示覆盖材料后的声压级，P_2表示未覆盖材料的声压级。
最后，需要进行多次测量，以保证结果的准确性和可靠性。
实验者应该对不同频率的声波进行测量，并记录各个频率下的吸声系数。
同时，还应该对不同厚度和覆盖度的材料进行测量，以了解吸声系数与这些因素之间的关系。
混响室法测吸声系数
试验三 混响室法测吸声系数一．实验目的：1． 利用混响室法感知一下混响时间的长短。
2． 利用混响时间与吸声量的关系，测得吸声材料的吸声系数。
二．实验设备：1．混响室：在一个混响时间较长的空室内，安放吸声材料。
可模拟实际情况来安装被测材料，或测单个吸声体如家具设备或专门设计的空间吸声体的等效吸声量，混响室法的关键是测量混响时间。
当声源停止发生后，声音衰减60分贝所需要的时间，平均吸声系数∂接近零的房间称为混响室。
从赛宾公式可得知：∂=T S KV0 混响时间与吸声量有一定关系，混响室各表面吸声系数很小且一致，混响时间较长，要求室内具有均匀扩散的声场。
根据“混响室测量吸声系数”的国际标准ISO-R354（1963E ），要求混响室的容积应大于1802m 。
2．声源设备：NOR-121建声源，声频功放，十二体传声器。
3．测量设备：AWA6270型声级计。
请详细预习AWA6270型声级计使用测试方法。
三．测量方法：1．测空室混响时间：（1）先测出混响室空室的各频率的混响时间。
（混响室空室的各频率的混响时间）如下表所示：（2）将所测试的材料放到混响室后，再分别测各频率的混响时间。
混响室内各表面的吸声系数很小而且一致，空混响时间很长，由于它有一个均应扩散的声场。
所以可用赛宾公式计算混响时间。
（可测量得到）（3）混响室：L=8m W=6.6m H=3.7m ；试件总面积为122m 。
（4）吸声系数计算公式：∂=T S V16.0空 S —房屋总内表面积∂—混响室各表面一样的吸声系数2．放入吸声材料的混响时间：当放入面积为ρS 的吸声材料后，混响室的混响时间变短了，新的混响时间试T 可用下式来求：()ρρρ∂+∂-=T S S S V16.0试()()∂-∂+∂=ρρS S V 16.0 ρ∂—材料试件的吸声系数。
从前后两个混响时间差别中可以导出材料试件的吸声系数ρ∂。
∂+⎪⎪⎭⎫ ⎝⎛-=∂空试T T S V1116.0ρρ 当混响室表面的∂极小，或相对于所测材料ρ∂来说非常小时，可略去∂一项。
基于混响室法与传递函数法的吸声系数检测的对比研究
基于混响室法与传递函数法的吸声系数检测的对比研究引言吸声材料在建筑和工程设计中起着至关重要的作用，它能够有效减少噪音和声音的反射，并提供更好的声学环境。
因此，吸声系数的检测对于吸声材料的选择和设计非常重要。
混响室法和传递函数法是目前常用的两种吸声系数检测方法，本文将对这两种方法进行对比研究，以确定它们各自的优点和局限性。
一、混响室法混响室法是一种传统的吸声系数检测方法，其基本原理是利用声波在特定尺寸的混响室中的反射、吸收和透射来推断吸声材料的吸声性能。
该方法的主要步骤包括：1）在混响室中设置一个标准声源，并记录下其发出信号的声压级；2）将吸声材料样品放置在混响室中，并再次记录声源发出信号的声压级；3）通过比较两次声压级的差异，计算吸声材料的吸声系数。
混响室法的优点在于它是一种直接测量方法，可以提供较为准确的吸声系数数据。
此外，该方法使用的设备和实验环境相对简单，成本相对较低。
然而，混响室法也存在一些局限性。
其一是对于远场效应的处理不够准确，因此在实际测量中需要进行一定的修正。
其二是对于低频吸声材料的测试效果较差，需要额外采取措施来保证测量的准确性。
二、传递函数法传递函数法是一种基于声学传递函数的吸声系数检测方法。
该方法利用声波在吸声材料上的传播和反射过程中声压变化的特点来推断吸声材料的吸声性能。
该方法的主要步骤包括：1）在吸声材料一侧设置一个声源，再在吸声材料的另一侧设置一个接收器，通过测量两者之间的传递函数，计算吸声材料的吸声系数。
传递函数法的优点在于它可以准确测量低频吸声材料的吸声系数，并且对于各种吸声材料的测试效果较好。
此外，该方法不需要在实验过程中建立混响室，因此其测试环境相对简单，操作相对方便。
然而，传递函数法也存在一些局限性。
其一是对于远场效应的处理相对较复杂，需要采取一些技术手段来进行校正。
其二是该方法在高频范围内的测量结果相对不稳定，需要进行多次测量取平均值以保证测量结果的可靠性。
基于混响室法与传递函数法的吸声系数检测的对比研究
基于混响室法与传递函数法的吸声系数检测的对比研究1. 引言1.1 研究背景随着现代城市化进程的不断加快以及工业化生产的快速发展，环境噪声问题日益凸显。
吸声材料的研究和应用成为解决噪声污染的重要途径之一。
吸声系数是评价吸声材料吸声性能的重要指标，因此对吸声系数的准确测量和分析具有重要意义。
传统的吸声系数测量方法包括混响室法和传递函数法。
混响室法通过在封闭空间中进行声场分析，测量反射声和透射声强度的变化来获得吸声系数。
而传递函数法则是通过测量传递函数来计算吸声系数，该方法具有信息获取快速、耗时短的特点。
不同方法在实际应用中存在一些差异，如测试精度、误差范围和适用范围等。
对两种方法进行深入比较研究，找出各自的优缺点，并探讨其适用情况，对提高吸声系数测量的准确性和可靠性具有重要意义。
1.2 研究目的本研究的目的是比较基于混响室法与传递函数法的吸声系数检测方法的优劣，探讨它们在吸声系数检测中的适用性和准确性，为吸声材料的性能评价提供科学依据。
具体目的包括：1. 探究混响室法在吸声系数检测中的优势和局限性，分析其适用范围及不足之处；2. 探索传递函数法在吸声系数检测中的优点和限制，研究其在各种环境下的适用性；3. 比较混响室法与传递函数法在吸声系数检测中的准确性和稳定性，找出各自的优势和劣势；4. 基于实验结果，提出混响室法与传递函数法的结合应用方向，为今后的研究提供参考和建议。
通过以上研究目的的明确和实现，将为吸声材料的研究和应用提供更多有益的信息和指导。
1.3 研究意义吸声系数是表征材料吸声性能的重要参数，对于吸声材料的设计和评估具有重要意义。
研究吸声系数检测方法的对比，可以为吸声材料的性能评价提供更多选择和依据。
通过比较混响室法与传递函数法在吸声系数检测中的优缺点，可以为工程实践提供更加准确可靠的测试数据，促进吸声材料的研究与应用。
深入探讨吸声系数检测方法的实验设计与参数设置，帮助优化测试方案，提高测试效率和准确性。
基于混响室法与传递函数法的吸声系数检测的对比研究
基于混响室法与传递函数法的吸声系数检测的对比研究【摘要】本文旨在比较基于混响室法和传递函数法的吸声系数检测方法。
在引言部分介绍了研究的背景、目的和意义。
接着分别介绍了混响室法和传递函数法的原理及应用，然后对吸声系数检测方法进行比较分析。
在实验设计与结果分析部分，详细描述了实验的具体步骤和得到的数据结果。
进一步对数据进行对比与讨论，对混响室法和传递函数法的优缺点进行总结。
最后在结论部分给出了各自的优缺点及进一步研究展望。
通过本文的研究可以为吸声系数检测方法的选择提供参考，也为相关领域的研究提供了新的思路和方法。
【关键词】混响室法、传递函数法、吸声系数检测、比较分析、实验设计、结果分析、数据对比、讨论、优缺点、进一步研究、总结。
1. 引言1.1 背景介绍吸声系数是评价材料吸声性能的重要参数之一，它反映了材料对声波的吸声能力。
在实际工程中，准确地测定吸声系数对于设计和评价吸声材料具有重要意义。
目前，常用的吸声系数检测方法包括混响室法和传递函数法。
混响室法是一种基于声学室的吸声系数测定方法，通过在混响室中进行声学衰减测试，得出材料的吸声系数。
传递函数法则是另一种常用的吸声系数测定方法，其原理是通过测量声压传递函数来计算吸声系数。
在吸声系数检测方法的选择方面，混响室法和传递函数法各有其优势和局限性。
本文将对这两种方法进行比较分析，探讨它们在吸声系数检测中的适用性和准确性。
我们将设计实验并进行数据分析，以验证这两种方法在吸声系数检测中的可靠性。
通过本研究，我们希望可以为吸声系数检测方法的选择提供参考，并为今后深入研究吸声材料的性能提供一定的理论支持。
本研究还将总结混响室法和传递函数法在吸声系数检测中的优缺点，并展望未来的研究方向。
1.2 研究目的本研究的目的是比较基于混响室法与传递函数法的吸声系数检测方法的优劣，进一步探讨两种方法的适用性及可靠性。
通过实验设计和数据分析，找出各自的优势和劣势，为今后吸声材料的性能评价提供科学依据。
基于混响室法与传递函数法的吸声系数检测的对比研究
基于混响室法与传递函数法的吸声系数检测的对比研究随着现代建筑设计对声学效果的要求越来越高，吸声材料的性能检测变得至关重要。
对于吸声材料的性能检测，目前常用的方法包括混响室法和传递函数法。
本文将对这两种方法进行对比研究，分析它们的优劣势，并提出相应的建议。
一、混响室法混响室法是一种常用的吸声系数检测方法，其原理是利用混响室内的声学特性来测试材料的吸声性能。
一般而言，混响室法需要在专门设计的混响室内进行实验，通过测量声场中的声压级和声能流密度来确定吸声系数。
混响室内的声学环境能够提供均匀的入射声场，从而能够准确地测试材料的吸声性能。
混响室法的优势在于实验环境受到相对严格的控制，能够提供比较准确的测试结果。
而且该方法广泛应用于实际工程中，具有一定的可操作性。
混响室法也存在一些不足之处。
混响室的建造和维护成本较高，不是每个实验室都能够承担。
混响室的体积较大，对实验室的要求较高，不易搬运和布置。
有必要寻找一种更为简便、经济的测试方法。
二、传递函数法传递函数法是另一种常用的吸声系数检测方法，其原理是通过测量材料前后的声场特性来确定吸声系数。
传递函数法的实验装置相对简便，只需要一个扬声器和一个测量麦克风就能完成测试。
这种方法的优势在于实验设备简单，操作便捷。
传递函数法也存在一些问题。
其测试结果受到环境的影响较大，容易受到杂音和反射等因素的干扰。
传递函数法需要在较为隔音的环境中进行测试，而这在实际工程中并不容易实现。
三、对比研究与建议通过对混响室法和传递函数法的分析，我们可以看到它们各自的优劣势。
混响室法具有较高的准确性，但建造和维护成本高；传递函数法操作简便，成本较低，但测试结果受到环境的干扰较大。
我们可以考虑将两种方法结合起来，以弥补彼此的不足之处。
在实际工程中，我们可以先使用传递函数法进行初步的测试，以快速确定材料的吸声性能。
然后，再利用混响室法对测试结果进行验证和修正，以得到更为准确的数据。
这样不仅能够节约成本，也能够提高测试的效率和准确性。
基于混响法测量水声材料吸声系数
基于混响法测量水声材料吸声系数
吸声系数是衡量吸声材料性能的一个重要标准,在空气声学中,混响室法是测量材料无规入射平均吸声系数的经典方法。
水下混响环境与空气中混响环境相比,混响时间更短;低频声场分布更加不均匀。
因此在水下封闭空间中应用混响法测量水声材料吸声系数时不确定性因素更多。
因此,开展基于混响法测量水声材料吸声系数的探索意义重大。
本文主要将混响室法应用于混响水箱中测量水声材料吸声系数,并通过实验研究混响法测量材料吸声系数的有效性及影响因素。
首先,分析了矩形混响水箱中的声场,并且从波动声学理论及统计声学理论两方面来推导矩形混响水箱内的混响时间;提出在混响水箱中使用混响法来测量材料吸声系数,推导出了材料吸声系数计算公式;对混响水箱空箱状态下的混响时间进行了测量并求出了水箱壁面吸声系数。
其次,对在混响水箱中使用混响法测量水声材料吸声系数及吸声系数测量结果影响因素进行了实验研究。
研究结果表明:混响水箱中声场不满足扩散场条件,导致在较低频段集中式布放时试件布放位置对水声材料吸声系数的测量结果影响较大,布放于水箱表面的中心效果最好;采用集中式布放方式测量材料吸声系数时测量误差与试件面积有关,最佳试件面积与试件的长宽比例以及其所在水箱面积有关,本文给出了最佳试件面积的试件尺寸及布放建议。
最后,提出了采用分布式布放方式改善材料吸声系数测量精度的方法,实验结果表明:同等面积下,分布式布放的测量精度优于集中式布放,条件允许情况下,分布式布放的间距越大吸声系数测量精度越高,吸声系数的测量结果更接近真实值。
该测量方法对封闭空间中材料的无规吸声系数测量具有重要的指导作用。
混响室法测量声学材料吸声系数
实验七混响室法测量声学材料吸声系数一、实验目的1.掌握混响时间的测量方法；2.掌握混响室法测量材料吸声系数的原理和方法。
二、实验要求1.正确理解混响时间的概念；2.基本掌握Pulse 3560C声振测量的基本功能及使用方法。
三、实验环境1.混响室2.被测材料：腈纶地毯，面积3×4㎡，厚2.5㎜3.BK声学测量平台9.04.自由场传声器BSWA型4个5.声级监视器HS62886.Pulse 3560C7.功率放大器BK27168.全指向性声源BK42969.通用计算机及M6k10.声级校准器4321四、实验内容、步骤1.实验内容：测量晴纶地毯的无规入射材料吸声系数。
测试系统如图5所示。
图7.1 混响室法吸声系数测量系统连接示意图2.实验原理：混响室测量吸声系数的原理是先测出空房间的混响时间T1，放入被测材料后再测出相应的混响时间T2，然后可通过公式（4）计算得到材料的吸声系数。
由声学理论可知，当混响室内被声源激励时，混响室内被激发出较多的简正振动方式，使室内建立稳定声场，该声场接近于扩散声场，建立稳态声场所需的时间大致与混响时间相同。
由赛宾公式可知，将吸声材料放入混响室前后，其等效吸声面积A 值与混响时间的关系可用下式表示：0 55.3VA -4m V c T=（1） 混响时间的长短和房间的吸声本领及其体积有关，因为前者决定了每次反射所吸收的声能，后者决定了每秒钟声波的反射次数。
所以在房间大小固定后，混响时间只与房间对声音的吸收本领有关，故吸声材料或吸声物体的吸声系数可在混响室里通过混响时间的测量来进行。
先测出没有放入声学材料时某频率的混响时间T 1，再测出放入声学材料时响应频率的混响时间T 2，则根据公式（1）可推出：() 2121221111A -A 55.3V --4m -m V c T c T ⎛⎫= ⎪⎝⎭（2）式中V 为混响室的体积，c 1、 c 2为两次测量时声速，m 1,m 2为两次测量时的声强吸收系数（由室内空气的吸收产生），如果两次测量时的室内温度及湿度相差很小，则c 1≈ c 2, 21m m ≈,于是(2)式可化简为：⎪⎪⎭⎫⎝⎛⎪⎪⎭⎫ ⎝⎛==12012111355T -T c V . - A A ΔA （3） 当试件是安装在房间地板、墙壁或天花板上的平面吸声体时，其面积与整个混响室表面积相比较小，再考虑到被试件覆盖的那部分吸声系数很小，所以有：s ΔAαS=⋅ （4）式中s α为试件无规入射的吸声系数，S 为表面积。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
浅谈“混响室法测吸声系数”关键词: 混响室法吸声系数有效性误差扩散发展摘要：材料的吸声系数是材料的各项声学性能参数中非常重要的一个,它对各种材料在生活和工业中的应用有着积极的指导意义。
对材料吸声系数的测量通常采用标准的混响室方法,对应有相应的国际ISO标准和国家GBJ47-83标准。
混响室方法要求材料被制成10到12平方米的标准试件。
另外对应一些较小的材料还常采用驻波管方法测量其吸声系数。
混响室法测吸声系数广泛应用于声学工程的设计计算，噪声控制工程的吸声降噪计算，材料吸声性能的等级评定它能测量声波无规入射时的平均吸声系数,这与实际工程中声波的入射方式较为接近,且不能用其它方法替代。
ABSTRACTSound absorption coefficient of the material is the acoustic performance parameters of the material is very important, it has a variety of materials used in life and industry has a positive significance. Measurement of the absorption coefficient of the material commonly used standard method of reverberation chamber, which corresponds with the corresponding international ISO standards and national GBJ47-83 standard. Reverberation chamber method requires that the material is made from 10 to 12 square meters of standard test pieces. Also corresponding smaller standing wave tube material is also often used method to measure the absorption coefficient. Reverberation chamber method to measure the absorption coefficient is widely used in acoustic engineering design calculations, the sound absorption of noise control engineering calculations, material sound absorption performance grading can measure the average absorption coefficient at random incidence sound waves, which the actual incidence of acoustic engineering approach closer, and can not use other methods of alternative.混响室法来源回顾如果一个声源在封闭空间内连续稳定地辐射一定频谱的声波，它就能激发起室内许多个不同的固有振动方式，声波按不同方式在许多方向来回反射地传播。
在先的声波逐渐衰减，在后的声波不断补充，达到动态平衡状态。
这时，除紧靠壁面处和邻近声源处外，室内声场有可能达到：1，各点的平均能量密度相等；2，各点从各方向来的平均能量流相等；3，到达某点的各波数间的相位是无规的。
符合这三个条件的声场，即称为扩散声场或无规声场，有时也称为混响声场。
能满足这样条件的封闭空间就是混响室。
美国声学专家赛宾（Sabine）最初在教室里面进行了一系列的实验，建立了著名的混响公式，即赛宾公式。
并在1929 年提出了“混响室法测量吸声系数”的论文，这就是混响室测量细声系数的开端。
早期的混响室，不少是利用地下室，储藏室等改装而成，主要用来测量建筑材料的吸声系数。
但是在测量过程中人们发现，同种材料在不同的混响室中测得的吸声系数相差很大。
在50-60 年代，国际标准协会组织了吸声材料的巡回测试，制订了在混响室中测量吸声系数的国际规范，规定了测试样品的大小和混响室的体积范围，并要求混响室内安装扩散体以改进室内的声场扩散。
这样在实际应用中，符合规范要求的混响室，所得实验数据的离散程度可以控制在一定范围内，并对不通的混响室，彼此可以相互比较；但从声场扩散这个理论问题来说，虽然混响室已被研究了半个世纪，但仍有不少有趣的问题可继续深入，以至本来是声学测量工具的混响室，却成了声学研究的对象。
本文主要介绍了混响室法的应用范围，固有缺陷以及最新的一些研究动向。
现在先来了解一些基本概念。
吸声系数：当声音入射到材料时，该材料能将某种频率的声音，以多少比例加以吸收其能量的能力，称为吸声系数。
混响时间：稳态声源停止后声压级衰变60分贝所需要的时间。
混响室的吸声量：假设混响室内不存在任何吸声界面或物体也不考虑衍射效应将一全吸声的平板状材料放入室中其混响时间与混响室内实际存在着各界面或其他物体的吸声时测得的值相同此全吸声面的总吸声量即为混响室的吸声量。
试件的吸声量：混响室内放入与未放入试件的吸声量的差值。
试件的吸声系数：试件的吸声量除以试件面积。
混响室法的基本原理为声源在封闭空间启动后就产生混响声，而在声源停止发声后，室内空间的混响声逐渐衰减，声压级衰减60dB的时间定义为混响时间。
当房间的体积确定后，混响时间的长短与房间内的吸声能力有关。
根据这一关系，吸声材料或物体的无规入射吸声系数就可以通过在混响室内的混响时间的测量来进行。
具体的实验步骤先测定空混响时间：（一）有先测出混响室空室的各频率的混响时间。
（二）将所测试的材料放到混响室后，在分别测个频率的混响时间。
混响室内各表面的吸声系数很小而且一致，空混响时间很长，由于它是一个均匀扩散的声场。
所以可用赛宾公式计算混响时间。
（三）计算出吸声系数。
再测出放入吸声材料的混响时间，结合空混响室的混响时间便可测出吸声系数。
混响室法测吸声系数的示意图：混响室法测吸声系数广泛应用于声学工程的设计计算，噪声控制工程的吸声降噪计算，材料吸声性能的等级评定混响室是一个有力的测量工具,但其在测量材料吸声系数时存在的问题并没有完全解决,从理论解释到测量方法,以及混响室本身精度的检验,都还有许多工作要作,都还有继续深入研究的必要。
在混响室中测量材料的吸声系数时,会出现下述尚未完全解决的问题:一是各个混响室对同一材料的吸声系数的测量值有时差别很大,致使测量结果不具有可比性;二是吸声系数的大小随材料面积及其在室内位置等的变化而变化,且某些材料在中高频段的吸声系数有可能大于1。
混响室法属于实验室方法,因为需要为“测量”创造一种特殊的“声环境”, 如驻波、扩散声场等, 其理论依据是吸声系数定义中的简谐信号和平面波的假设条件。
虽然这种方法已获得广泛的应用, 也有相应的测量标准, 但是, 我们往往更需要对吸声系数进行现场测量, 因为现场测量数据更加真实地反映了声学结构使用时的效果。
其原因是: (1)实际应用条件通常不满足实验室测量所要求的特殊声环境; (2)在有些应用环境, 如有流、加压或高声强等条件下, 实验室不能方便准确地测量声学结构的吸声系数; (3)实验室测量通常在低频时误差较大。
混响室法测材料吸声系数时出现的问题.根源还是扩散及边缘效应。
各混响室之间测量结果的不一致,是由于扩散程度不同所引起的,而现行的判断扩散的标准既不可靠,也很难控制,更难以对扩散进行精确定量度量及对测量结果作有效的修正。
混响室法测定吸声系数，原则上要求声场应充分扩散，即室内各处的声压分布密度相等，但室内有了被测吸声材料后，声场扩散不一定是均匀的。
在非理想扩散声场中，室内声压的分布与声源频率、声源位置、声源指向性、测点位置及测点密度都有关系。
讨论声场扩散不均匀对混响室法测定吸声系数的影响混响室法测定吸声系数用赛宾公式计算时, 特别是在吸声系数较大时计算值误差较大, 要获得准确的计算需使用艾润公式, 吸声系数很小对利用公式计算产生的误差也要引起注意。
由于吸声系数数值较小, 客观存在的计算误差较容易被忽略, 这是造成混响时间计算值与实测值有误差的原因之一。
在现阶段混响室法的应用主要是小混响室Alpha Cabin 其实就是一个基于混响室原理的测量材料吸声系数的一个小型混响室，它在物理构建，测量方法，测量过程上与混响室基本相同。
它的大小依照需要测量的截至频率以及待测样品的体积而不同，一般在 2 立方米到6 立方米之间。
Alpha Cabin 一般由声源，舱室，信号采集以及配套的数据处理系统组成。
它的舱室内壁采用反射声波较强的材质做成，外壁则是隔声效果非常好的材料复合成。
它与标准混响室相比有着自己独特的优点：1，标准混响室造价高，体积大，一般在200 立方米以上，不利于一般的科研单位及公司建造使用。
而Alpha Cabin 舱价格相对较低，体积也较小，适合科研及工程使用，并且便携性也较强。
2，在很多工业中，尤其是汽车工业有些材料，如汽车的仪表盘，座椅等，无法做成满足混响室标准的试件，而Alpha Cabin 则能很好的满足这些样品的测量。
这正由于这些优点，使得Alpha Cabin 在汽车行业中得到了广泛的应用。
并为汽车整体NVH 性能的提高提供了有力的支持。
混响室法测吸声系数虽然是应用最为广泛的测吸声系数的方法，且在接近实际情况的测量中起着无可替代的作用，但是其对实验装置要求较高，限制了其应用范围，在现阶段，科学技术快速发展，应借此契机加强对新方法的研究和探索，来更好地为人类造福。
