直线电机的发展及其在电梯行业的应用集团公司文件内部编码：（TTT-UUTT-MMYB-URTTY-ITTLTY-直线电机的发展及其在电梯行业的应用直线电机可以不用借助任何中间转换结构把电能转变成直线运动，与传统的方式相比，具有噪音低、无磨损、无接触、结构简单、速度快、精度高等方面的优点。
基于此本文对直线电机的发展及其在电梯行业的应用进行探讨，阐述了直线电机在电梯中驱动系统、门机系统的应用前景，为工程技术人员对直线电机的研发指明了方向。
传统的电梯曳引系统和门机利用交流旋转电机进行工作，为了实现电梯门的开和关，需要借助一些比较复杂的转动机构来把旋转运动的电机转变成直线运动。
就电梯的曳引驱动系统而言，无论是交流电机蜗轮蜗杆驱动系统或是交流调速系统、或是永磁马达调速系统，因为交流电机响应速度慢，控制起来比较复杂，无法满足未来对电梯性能的要求。
而直线电机因为其结构的特殊性，不易被环境影响，受到了行业的广泛关注，正逐渐成为主流的电梯产品。
直线电机的发展和研究情况1.1.直线电机的发展史直线电机的概念是在1840年被提出来的，距今有一百多年的历史。
可以将其发展史大致分成三个阶段，分别为：探索实验阶段、开发应用阶段和实用商品化阶段。
其中第一个阶段指的是直线电机的探索和实验阶段，在这个阶段直线电机的设计还存在一定的问题，也没有找到直线电机合适的应用领域，因此直线电机一直没有被广泛使用。
在开发阶段科学家在直线电动机研究的基础上，取得了非常大的研究成果，发表了一些比较系统的电机类着作和文章，极大的推进了直线电机的发展，同时也引起了广大研究人员对直线电机的重视。
从1971年开始对直线电机进行了独立应用，在这个阶段，研究人员选择了出了适合直线电机使用的途径，各种各样的直线电机被广泛的推广，研究出了非常多的具有使用价值的产品，比如冲压机、空压机、煤机等。
1.2.近年来国内外对直线电机的研究情况近年来，直线电机得到了迅速的发展，很多人都开始对直线电机进行研究。
直线电机的发展及其在电梯行业的应用
直线电机的发展及其在电梯行业的应用作者：朱广慧来源：《中国机械》2014年第02期摘要：直线电机可以不用借助任何中间转换结构把电能转变成直线运动，与传统的方式相比，具有噪音低、无磨损、无接触、结构简单、速度快、精度高等方面的优点。
基于此本文对直线电机的发展及其在电梯行业的应用进行探讨，阐述了直线电机在电梯中驱动系统、门机系统的应用前景，为工程技术人员对直线电机的研发指明了方向。
关键词：直线电机；电梯；应用传统的电梯曳引系统和门机利用交流旋转电机进行工作，为了实现电梯门的开和关，需要借助一些比较复杂的转动机构来把旋转运动的电机转变成直线运动。
就电梯的曳引驱动系统而言，无论是交流电机蜗轮蜗杆驱动系统或是交流调速系统、或是永磁马达调速系统，因为交流电机响应速度慢，控制起来比较复杂，无法满足未来对电梯性能的要求。
而直线电机因为其结构的特殊性，不易被环境影响，受到了行业的广泛关注，正逐渐成为主流的电梯产品。
1.直线电机的发展和研究情况1.1.直线电机的发展史直线电机的概念是在1840年被提出来的，距今有一百多年的历史。
可以将其发展史大致分成三个阶段，分别为：探索实验阶段、开发应用阶段和实用商品化阶段。
其中第一个阶段指的是直线电机的探索和实验阶段，在这个阶段直线电机的设计还存在一定的问题，也没有找到直线电机合适的应用领域，因此直线电机一直没有被广泛使用。
在开发阶段科学家在直线电动机研究的基础上，取得了非常大的研究成果，发表了一些比较系统的电机类著作和文章，极大的推进了直线电机的发展，同时也引起了广大研究人员对直线电机的重视[1]。
从1971年开始对直线电机进行了独立应用，在这个阶段，研究人员选择了出了适合直线电机使用的途径，各种各样的直线电机被广泛的推广，研究出了非常多的具有使用价值的产品，比如冲压机、空压机、煤机等。
1.2.近年来国内外对直线电机的研究情况近年来，直线电机得到了迅速的发展，很多人都开始对直线电机进行研究。
电气工程及其自动化专业毕业论文--VVVF垂直电梯轿箱系统设计
引言电梯运行速度对乘客舒适感和轿厢的平层精度起着重要的决定作用。
近年来随着vvvf 调速技术的发展，vvvf电梯的速度控制已在很大程度上消除了电梯平层时的爬行停靠，大大提高了电梯的舒适性和快速性。
目前国内vvvf电梯的速度控制大部份是采用以时间方式或者基于增量式编码器的相对距离方式来控制速度运行的，这两种方式仍存在着一定程度的爬行停靠现象。
为彻底解决爬行停靠问题，进一步提高舒适感和快速性，本文提出了基于绝对剩余距离原则的速度控制策略。
本文研究的主要内容包括电梯的分类、电梯的基本结构、电梯技术发展展望、曳引系统、轿厢与对重、电梯与建筑物的关系等方面。
重点是电梯轿厢系统的设计。
1、电梯概述1.1电梯的分类1.1.1电梯的分类电梯的分类有各式各样:(1)按用途分类有乘客电梯、载货电梯、医用电梯、观光电梯、车辆电梯、船舶电梯、建筑施工电梯等(2)按速度分类低速电梯1 m/s以下中速电梯1 -2m/s高速电梯2m/s以上超高速电梯5m/s以上(3)按驱动电源分类交流电梯速度一般小于2m/s直流电梯速度一般大于2m/s(4)按控制方式分类有层间控制，简易集选控制，集选控制、有/无司机控制、群控等。
1.2 电梯的基本结构1.2.1曳引式电梯是垂直交通运输工具中使用最普遍的一种电梯，现将其基本结构介绍如下。
(1)曳引系统222曳引系统由曳引机、曳引钢丝绳、导向轮及反绳轮等组成。
曳引机由电动机、联轴器、制动器、减速箱、机座、曳引轮等组成，它是电梯的动力源。
曳引钢丝绳的两端分别连接轿厢和对重（或者两端固定在机房上），依靠钢丝绳与曳引轮绳槽之间的摩擦力来驱动轿厢升降。
导向轮的作用是分开轿厢和对重的间距，采用复绕型时还可增加曳引能力。
导向轮安装在曳引机架上或承重梁上。
当钢丝绳的绕绳比大于1时，在轿厢顶和对重架上应增设反绳轮。
反绳轮的个数可以是1个、2个甚至3个，这与曳引比有关。
(2)导向系统导向系统由导轨、导靴和导轨架等组成。
直线电机的发展及其在电梯行业的应用
编订：__________________审核：__________________单位：__________________直线电机的发展及其在电梯行业的应用Deploy The Objectives, Requirements And Methods To Make The Personnel In The Organization Operate According To The Established Standards And Reach The Expected Level.Word格式 / 完整 / 可编辑文件编号：KG-AO-7499-68 直线电机的发展及其在电梯行业的应用使用备注：本文档可用在日常工作场景，通过对目的、要求、方式、方法、进度等进行具体的部署，从而使得组织内人员按照既定标准、规范的要求进行操作，使日常工作或活动达到预期的水平。
下载后就可自由编辑。
直线电机可以不用借助任何中间转换结构把电能转变成直线运动，与传统的方式相比，具有噪音低、无磨损、无接触、结构简单、速度快、精度高等方面的优点。
基于此本文对直线电机的发展及其在电梯行业的应用进行探讨，阐述了直线电机在电梯中驱动系统、门机系统的应用前景，为工程技术人员对直线电机的研发指明了方向。
传统的电梯曳引系统和门机利用交流旋转电机进行工作，为了实现电梯门的开和关，需要借助一些比较复杂的转动机构来把旋转运动的电机转变成直线运动。
就电梯的曳引驱动系统而言，无论是交流电机蜗轮蜗杆驱动系统或是交流调速系统、或是永磁马达调速系统，因为交流电机响应速度慢，控制起来比较复杂，无法满足未来对电梯性能的要求。
而直线电机因为其结构的特殊性，不易被环境影响，受到了行业的广泛关注，正逐渐成为主流的电梯产品。
直线电机的发展和研究情况1.1.直线电机的发展史直线电机的概念是在1840年被提出来的，距今有一百多年的历史。
可以将其发展史大致分成三个阶段，分别为：探索实验阶段、开发应用阶段和实用商品化阶段。

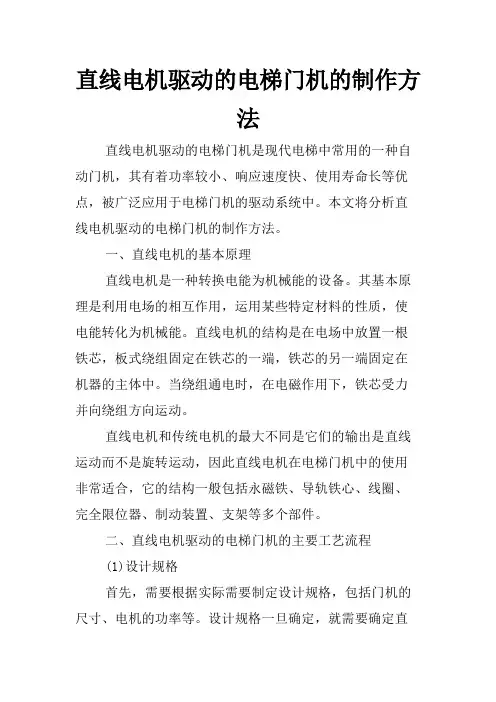

直线电机驱动的电梯门机的制作方法
