正泰变频器恒压供水接线与设定

恒压供水
电阻式远传压力表 0-10V电压信号
压力表内部接线图
压力变送器4-20mA 电流信号
1
黄3
红
思考的问题：
某用户正在调试恒压供水系统，外接压力
表，但不知道怎么接线，测试压力表的三
个点的电阻分别为： 2 红和绿线测试电阻395欧
绿黄和红线测试电阻22欧
黄和绿线测试电阻372
请问以上三根线分别怎么接到变频器的相
3
此课件下载可自行编辑修改，供参考！感谢您的支持，我们努力做得更好！
整理课件
Байду номын сангаас
4
量程电阻 3 AI1 X1 GND
起始电阻
F9.13设80%（唤醒压力=设定值*目标压力） F9.14设定值=(不用水时变频器频率整/理5课0件)*100%
2
远传压力表
压力表有三根线一 1 般是：
红色（起始）绿色（满度） 2 黄色（量程）
恒压供水
压力变送器反馈
睡眠功能设置同压力表反馈设定一整至理课件
关端子上？
整理课件
1
供水基本应用图
远传压力表反馈
电阻式远传压力表 0-10V电压信号
QF
F001 设为1 F003 设为5 F901 设定压力大小的= （目标压力/压力表量程）*75%*100% F902 设为0 J601跳线接到1、2脚
R
U
S
V
M
T
W
K1
V10 满度电阻
COM
睡眠功能 F9.11 设2 F9.12设30

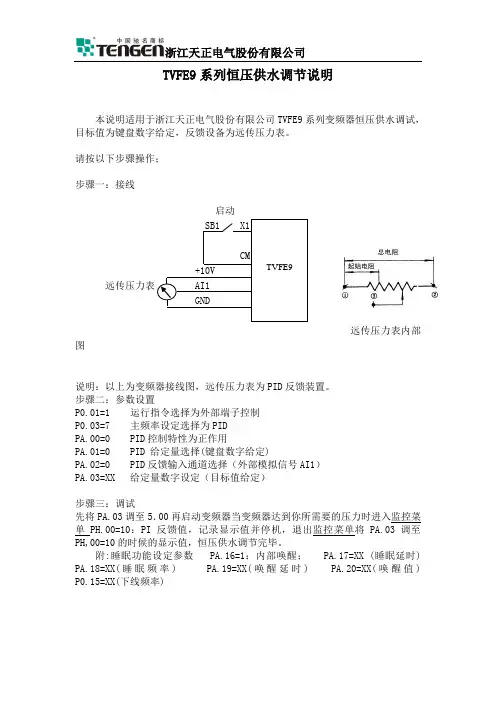

恒压供水调试(远传压力表)(TVFE9)

浙江天正电气股份有限公司
TVFE9系列恒压供水调节说明
本说明适用于浙江天正电气股份有限公司TVFE9系列变频器恒压供水调试，
目标值为键盘数字给定，反馈设备为远传压力表。

请按以下步骤操作；
步骤一：接线
启动
SB1 X1
CM
TVFE9
+10V
远传压力表 AI1
GND
远传压力表内部
图
说明：以上为变频器接线图，远传压力表为PID反馈装置。

步骤二：参数设置
P0.01=1 运行指令选择为外部端子控制
P0.03=7 主频率设定选择为PID
PA.00=0 PID控制特性为正作用
PA.01=0 PID 给定量选择(键盘数字给定)
PA.02=0 PID反馈输入通道选择（外部模拟信号AI1）
PA.03=XX 给定量数字设定（目标值给定）
步骤三：调试
先将PA.03调至5．00再启动变频器当变频器达到你所需要的压力时进入监控菜
单PH.00=10：PI反馈值，记录显示值并停机，退出监控菜单将PA.03调至PH,00=10的时候的显示值，恒压供水调节完毕。

附:睡眠功能设定参数 PA.16=1：内部唤醒； PA.17=XX (睡眠延时) PA.18=XX(睡眠频率) PA.19=XX(唤醒延时) PA.20=XX(唤醒值) P0.15=XX(下线频率)。

各种变频器恒压供水参数

各种变频器恒压供水参数变频器恒压供水是一种流行的水泵控制方式，它可以根据实际需求自动调节水泵的工作状态，使得水压能够保持在一个设定的恒定水平上。

在各种应用领域中，变频器恒压供水都有着广泛的应用，比如建筑领域、工业生产和农业灌溉等。

下面将介绍一些关于变频器恒压供水的相关参数。

1.额定功率变频器控制的水泵有其额定功率，这是指水泵在标准工况下所能提供的功率。

通常用单位为千瓦（kW）来表示，比如5kW、10kW等。

2.额定电压和额定电流变频器恒压供水系统的水泵通常需要配备相应的电力供应，其额定电压和额定电流是指其正常工作时所需要的电压和电流。

通常情况下，额定电压为单相220V或三相380V，额定电流按具体的功率来确定。

3.变频范围和频率调节精度变频器控制的水泵可以通过调节频率来实现调节水泵的工作状态。

变频范围是指水泵的运行频率范围，通常为0-50Hz或0-60Hz。

频率调节精度是指变频器在设定频率下的精确调节能力，一般为0.01Hz。

4.压力设定范围和压力调节精度变频器恒压供水系统的关键参数是压力设定范围和压力调节精度。

压力设定范围是指变频器能够调节水泵输出的压力的范围，例如0-10bar。

压力调节精度是指变频器在设定压力下的精确调节能力，通常为0.01bar。

5.过载保护和故障保护变频器恒压供水系统通常会具备过载保护和故障保护功能。

过载保护是指当水泵超出额定工作范围时，变频器会自动停机以避免损坏。

故障保护是指当变频器本身出现故障时，自动报警并关机。

6.节能效果和能效等级7.控制方式和参数保存功能变频器恒压供水系统通常具有多种控制方式，包括手动、自动和远程控制等。

同时，系统还会保存用户设定的参数，以便在断电或重新启动之后能够自动加载先前的设定参数。

总结起来，变频器恒压供水系统的参数包括额定功率、额定电压和电流、变频范围、频率调节精度、压力设定范围、压力调节精度、过载保护和故障保护、节能效果和能效等级、控制方式和参数保存功能等。

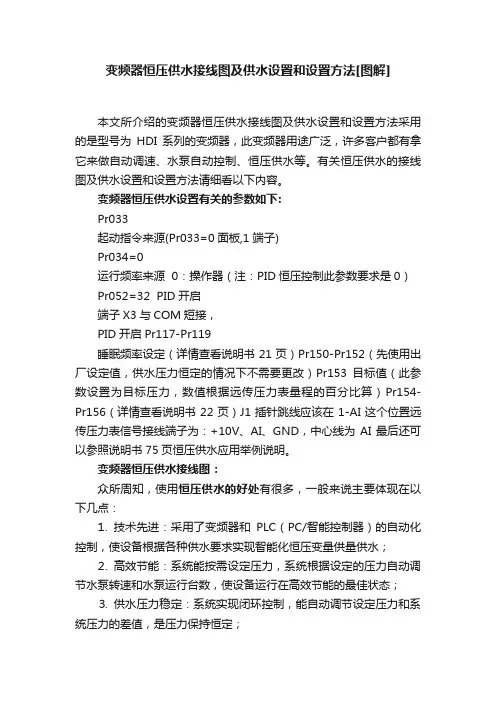

变频器恒压供水接线图及供水设置和设置方法[图解]

变频器恒压供水接线图及供水设置和设置方法[图解]本文所介绍的变频器恒压供水接线图及供水设置和设置方法采用的是型号为HDI系列的变频器，此变频器用途广泛，许多客户都有拿它来做自动调速、水泵自动控制、恒压供水等。

有关恒压供水的接线图及供水设置和设置方法请细看以下内容。

变频器恒压供水设置有关的参数如下:Pr033起动指令来源(Pr033=0面板,1 端子)Pr034=0运行频率来源 0：操作器（注：PID恒压控制此参数要求是0）Pr052=32 PID开启端子X3与COM短接，PID开启Pr117-Pr119睡眠频率设定（详情查看说明书21页）Pr150-Pr152（先使用出厂设定值，供水压力恒定的情况下不需要更改）Pr153目标值（此参数设置为目标压力，数值根据远传压力表量程的百分比算）Pr154-Pr156（详情查看说明书22页）J1插针跳线应该在1-AI这个位置远传压力表信号接线端子为：+10V、AI、GND，中心线为AI最后还可以参照说明书75页恒压供水应用举例说明。

变频器恒压供水接线图：众所周知，使用恒压供水的好处有很多，一般来说主要体现在以下几点：⒈ 技术先进：采用了变频器和PLC（PC/智能控制器）的自动化控制，使设备根据各种供水要求实现智能化恒压变量供量供水；⒉ 高效节能：系统能按需设定压力，系统根据设定的压力自动调节水泵转速和水泵运行台数，使设备运行在高效节能的最佳状态；⒊ 供水压力稳定：系统实现闭环控制，能自动调节设定压力和系统压力的差值，是压力保持恒定；⒋ 操作稳定：系统由变频器或变频器加智能控制器自动控制，操作极为简单；⒌ 延长电机、水泵寿命：各泵皆为软启动，消除了启动时的冲击电流。

各泵循环启动，使备用水泵不会因长久不用而生锈或使用频繁而磨损。

对消防实现定期巡检；⒍ 完善的保护功能：具有过流、缺相、过压、过热、过载等多种保护，水泵运行如有故障，自动停止工作并报警输出；系统具有自检、故障判断、故障记忆、故障显示、自动启动备用泵等功能；⒎ 小流量睡眠功能：可配接附属小泵，使系统运行在夜间或其它小流量情况下，自动关闭主泵，开启附属小泵，从而避免因开大功率水泵而造成的浪费；⒏ 运行动作功能：变频器和控制器的编程与设定方便简单，容易掌握和操作。

变频器恒压供水接线

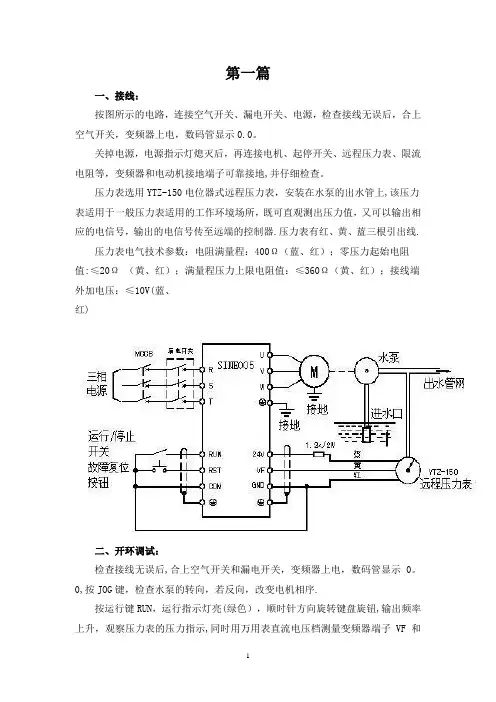

第一篇一、接线：按图所示的电路，连接空气开关、漏电开关、电源，检查接线无误后，合上空气开关，变频器上电，数码管显示0.0。

关掉电源，电源指示灯熄灭后，再连接电机、起停开关、远程压力表、限流电阻等，变频器和电动机接地端子可靠接地,并仔细检查。

压力表选用YTZ-150电位器式远程压力表，安装在水泵的出水管上,该压力表适用于一般压力表适用的工作环境场所，既可直观测出压力值，又可以输出相应的电信号，输出的电信号传至远端的控制器.压力表有红、黄、蓝三根引出线.压力表电气技术参数：电阻满量程：400Ω（蓝、红）；零压力起始电阻值:≤20Ω （黄、红）；满量程压力上限电阻值：≤360Ω（黄、红）；接线端外加电压：≤10V(蓝、红)二、开环调试：检查接线无误后,合上空气开关和漏电开关，变频器上电，数码管显示0。

0,按JOG键，检查水泵的转向，若反向，改变电机相序.按运行键RUN，运行指示灯亮(绿色），顺时针方向旋转键盘旋钮,输出频率上升，观察压力表的压力指示,同时用万用表直流电压档测量变频器端子VF和GND之间电压值，随着变频器输出频率升高，压力增加，VF和GND之间的反馈电压上升,记录下将要设定的恒定压力（比如5Kg）对应的反馈电压值(比如3.1V）。

按停车键STOP，变频器减速停车。

三、闭环变频恒压运行：合上起停开关，变频器运行指示灯亮，输出频率从0.0Hz到达30.0Hz后,根据用水情况自动调节，保证出水口的压力恒定为5Kg。

增大F4。

06的参数设定值，出水口的压力增加,减小F4.06的参数设定值，出水口的压力降低.第二篇一、前言目前,应用最广泛的变频恒压供水系统是水泵出口压力恒定系统，其工作原理是在水泵出水口安装压力传感器，将测定的压力值转换成电信号输入压力控制器,压力控制器根据设定压力值与测定压力之间的差值，通过PI调节运算后，控制变频器，调节水泵的转速，使水泵出口压力保持恒定。

这种控制系统电控部分较简单，国内外采用广泛。

变频器恒压供水电路图和接线图

变频器恒压供水电路图和接线图其实在水处理，水净化和供水领域一直在用恒压供水控制器和用变频器组合来进行恒压供水的。

恒压供水控制器使各种设置傻瓜化，接线也更加简单。

使一般的日常维护人员都可以对供水进行调整设置。

使运行更加智能化，维护简单化。

怎么样，想不想了解一下专业的恒压供水是什么样子。

恒压供水控制器市面上非常常见，品牌众多，价格也不高。

说说它的功能：1，液晶汉字显示，参数设置，报警一目了然，不用说明书也可调试。

2，在线设定参数调整方便，运用加减键就可设定压力。

一键设定PID值。

报警功能齐全，变频器故障报警，远传压力表断线及短路故障，水位报警指示等等。

定时多段速供水。

小流量停机（即休功能）。

水泵轮起功能，有效防锈蚀。

一用一补功能，（功能全的有一用三补，按压力四台泵软起，供水）下面以TW2000型号介绍它的接线图。

背部接线端子可以看到控制器一共有13个接线端子。

下面详细说说各端子功能及接线。

请看各端子与变频器的接线图变频器与恒压供水控制器的接线图可以看到1，2，端子是电源输入端子。

3，4，端子各控制两个接触器，C1,和C2。

也是恒压供水的输出端，工作时C1和C2定时轮换，有效的防止泵的锈蚀。

它还有一个功能是，R1为固定频率泵，R2为固定工频泵，当频率达到50HZ且实际压力没有达到设定的压力经过设定的时间后，R2吸合，当实际压力达到设定压力且频率低于25HZ,则R2断开。

5，是运转指令（正转指令）它和变频器的正转指令FWD相连，各变频器不同端子符号不同，其实就是数字端子运转指令。

6，DCM端子和变频器的CM端子相连，这两个端子就是我们常用的公共端COM。

7，CM2和DCM一样是COM端，它和变频器的GND相连，图中的11端子。

8，端子和变频器的AI1相连。

图中的12端子。

图中变频器11，12，端子，其实就是变频器的模拟量输入端。

9，CT1端子是个能多功能端子，一种功能是外部停车控制。

一种功能是时钟多段速运转控制。

变频器恒压供水参数设置教程

变频器恒压供水参数设置教程1. 引言变频器是一种用于控制电机转速的设备，在水泵系统中被广泛应用于恒压供水控制。

通过合理设置变频器的参数，可以实现稳定的水压控制，提高系统的效率和节能性。

本教程将介绍变频器恒压供水参数设置的步骤和注意事项。

2. 变频器参数设置步骤2.1 系统参数设置首先，我们需要设置一些基本的系统参数，包括电源频率、电机功率和变频器型号。

这些参数将影响后续的参数设置。

2.2 水泵参数设置在这一步中，我们需要根据水泵的额定流量和扬程等参数，以及系统的实际需求，设置变频器的水泵参数。

具体的步骤如下：•输入水泵额定流量和扬程，设置变频器的额定输出电流和频率；•设置最大输出频率和最大输出电流，以保证变频器在运行时不会超出额定范围；•根据实际需求，设置不同的工作模式，如常规模式、节能模式等。

2.3 PID参数调整PID为比例、积分、微分的缩写，是一种常用的控制算法。

在恒压供水控制中，我们可以通过调整PID参数来实现更精确的控制。

具体的步骤如下：•首先，将PID控制器设为手动模式，并将比例系数、积分时间和微分时间设置为一个初始值；•运行系统，观察实际水压与设定水压之间的偏差；•根据偏差的大小，逐步调整PID参数，使得实际水压与设定水压更接近；•反复进行以上步骤，直到达到满意的控制效果。

2.4 其他参数设置除了上述的系统参数、水泵参数和PID参数，还有一些其他的参数也需要设置，如过载保护参数、故障报警参数等。

根据实际需求，逐个设置这些参数，以确保系统的安全和可靠运行。

3. 注意事项在进行变频器参数设置时，需要注意以下几点：1.确保变频器的电源供应稳定，并且符合要求的频率和电压；2.在设置水泵参数时，务必参考水泵的技术手册，以确保参数的准确性；3.在进行PID参数调整时，需要逐步调整，避免一次性调整过大，引起系统不稳定；4.在设置其他参数时，要根据系统的实际需求进行合理设置，避免出现故障或不必要的报警。

变频器恒压供水参数设置步骤

变频器恒压供水参数设置步骤讲到变频器，我们很多人都知道，有人问变频器恒压供水必须要设置的参数，另外，还有人问abb变频器acs510，这到底是咋回事？实际上恒压供水控制器和变频器频率不付怎么办呢，以下是小编为你精心整理的变频器恒压供水参数设置步骤，一起细细了解。

变频器恒压供水参数设置步骤使用变频供水控制器和工具箱要设置水泵转速，功率减速时间、频率下限（一般是25HZ），频率上限50hz()。

还有工作压保护压力（超过设定压力自动停泵）。

变频恒压供水是指在供水管网中用水量发生变化时，出口压力保持不变的供水方式。

供水管网的出口压力值是根据用户需求确定的。

传统的恒压供水方式是采用水塔、高水位箱、气压罐等设施实现的。

恒压供水变频器设置方法调速恒压供水变频器参数设置：1 、假PLC的恒压给定为P,2 、定变频器的模拟量输出设置为输出频率F,3 、P1为PLC的一个模拟量输出, 接到变频器的模拟量输入端, 作为变频器的速度给定4 、系统的水压反馈信号P2, 接到PLC,5 、假定现在系统从初始状态-三台水泵均未启动开始运行, 水泵的启动顺序为1-2-36 、系统启动后, PLC比较P和P2, 经过PID后得到P1, P1送至变频器, 同时PLC的DO控制水泵1的接触器, 将水泵1连到变频器的输出, 然后变频器启动7 、变频器启动后, 水泵开始运行, 随着转速增加, P2的数值开始上升, PLC的PID持续调节P1, 当P1达到50HZ-即水泵工频时, 若P2仍未达到恒压给定P, 且变频器的模拟量输出-即变频器的输出频率F为50HZ, 那么PLC程序会将水泵1切换至工频运行, 然后启动水泵2,8、水泵2的启动过程, 就是1-7的重复, 若水泵2达到50HZ, P2仍未达到P, 那么PLC会将水泵2切换至工频, 然后启动水泵3。

恒压供水的变频器如何设定？电接点压力表是实现PID调节的，需要压送器据你的水压选购，要输出DC0~10V的。

国内外各种变频器恒压供水参数设置以与远传压力表接线(精)

安邦信 AM300变频器供水参数表F0.04=1 端子 COM 与 X1短接启动变频器F0.02=30 加速时间如启动过程中出现过流报警现象请加大此值F0.03=30 减速时间F0.05=5 PID 控制设定闭环控制F0.07=50 上限频率F0.08=30 下限频率F3.05=1 停机方式选择自由停车F4.00=1 P 型机F9.01= 键盘预置 PID 给定压力设定(100%对应压力表满量程 1Mpa (10公斤压力设定值 40,则设定压力为 4公斤F0.12=1 恢复出厂设置压力表判断方法:用万用表欧姆档分别量压力表两端的阻值,其中阻值最大的一次万用表两表笔分别接的高端和低端,另一端为中端,与中端阻值大的一端为高端,另一端为低端。

安邦信 G7-P7系列变频器供水参数表F9= 给定压力值(0— 50对应压力表压力F10= 1:外部端子 0(本机监视 3:外部端子 1(远程监视F11=0 本机键盘 /远控键盘F16=50 上限频率F17= 下限频率,休眠启动模式下为休眠频率F28=30 加速时间F29=30 减速时间F74=1 自由停车F76= 运行监视功能选择 0:C00输出频率 /PID反馈 1:C01参考频率 /PID给定6:C06机械速度(PID 模式下变频器输出频率F80=1 PID 闭环模式有效F87=4 比例 P 增益F88=0.2积分时间常数 TiF114= 休眠时间, 10秒, 0表示休眠关闭F115= 唤醒频率,唤醒压力,此值要低于给定的压力值(小于 F9 。

需根据现场情况自行调整F116= 0:G 型机 1:P 型机F66=1 恢复出厂设置压力表判断方法:用万用表欧姆档分别量压力表两端的阻值,其中阻值最大的一次万用表两表笔分别接的高端和低端,另一端为中端,与中端阻值大的一端为高端,另一端为低端。

调试在试运行时,可以先通过操作面板的上下键调一个比较小的值,比如 10.0,然后通过端子运行,等压力稳定了,看变频器的运行情况,等运行正常后,看着远传压力表,这时候根据所需要的压力通过调节操作面板的上下键调节;调到所需要的压力;若压力不稳定,可通过调节参数 F87(PID 的比例增益 ,参数 F88(PID 的积分使压力趋于稳定;1、休眠功能的调试1. 1、进入休眠功能的调试:将变频器的压力设定值调到所需要的设定值,再把参数 F76调成 6,让变频器运行,在没有用户用水的情况下,看变频器的运行频率,把看到的频率值再给上稍微加个几 HZ(如 2HZ 设定到 F17下限频率中; 当变频器的运行频率小于下限频率时,再经过时间 F114的延时,变频器进入休眠状态;1. 2、进入唤醒功能的调试:将变频器的压力设定值调到所需要的设定值,再把参数 F76调成 0,让变频器运行,看变频器的反馈压力值,把看到的反馈值再给稍微减去个点儿 (如 2 设定到 F115唤醒压力中;当实际压力小于 F115唤醒压力时,变频器进入运行状态;欧陆 EV500变频器 PID 供水参数参数设置:P0.00 设为 1 P 机型P0.02 面板运行时设为 0,端子运行时设为 1P0.04 设为 20 加速时间(根据机型设定 (秒P0.05 设为 20 减速时间(根据机型设定 (秒P0.10 设为 20 最小频率(HzP0.11 设为 50 最大频率(HzP1.05 设为 1 自由停止P6.00 设为 1 PID 控制P6.01 设为 2 比例,积分控制P6.02 设为 1 压力设定通道 1面板数字设定P6.03 设为 0 反馈通道选择 V1(0-10VP6.07 设为 0.5 比例增益P6.08 设为 1 积分时间常数P6.15 设为 0— F6.16 PID 睡眠频率P6.16 设为 F6.16—最大频率 PID 苏醒频率(设置范围为 0-100压力百分数。

恒压供水系统包括恒压供水通用和专用含远程压力表和压力传感器接线图图7恒压供水原理图

恒压供水系统包括恒压供水通用和专用（含远程压力表和压力传感器接线图）图7 恒压供水原理图3.2.1 通用型恒压供水系统实例一：恒压供水用户要求：外接开关控制变频器启停，供水压力保持恒定实现：管道上安装远传压力表（三根线，分别接GND、+10V和AI2），变频器根据压力表反馈回来的压力值进行PID调节，从而实现水压恒定，当设定频率低于下限下限频率时，变频器进入休眠状态，当设定频率高于下限频率超过休眠唤醒时间，变频器重新运行。

参数设置方法（以RF300A变频器为例）：P0.01 设置为1端子指令通道P0.05 设置为20.00 下限频率P0.07 设置为6 PID控制设定P1.12 设置为2 频率低于下限时进入休眠状态P1.13 设置为5.0 休眠唤醒时间P1.16 设置为1 上电端子控制有效P9.00 设置为0 PID给定源：键盘设定P9.01 设置为30.0 PID给定值（根据实际情况调节大小）P9.02 设置为1 PID反馈源设定为AI2通道P7.06设置为0613 运行时按移位键依次显示运行频率、设定频率、输出电流、PID 给定值、PID 反馈值P7.08设置为0031 停机时依次显示设定频率、PID 给定值、PID 反馈值如何方便确定PID 的给定值？将面板电位器拧到最大，P0.01设置为0（面板控制运行），P0.07设置为1（频率通道为AI1），按运行键，观察压力表压力上升，同时按移位键至PID 反馈值观察，等压力表的数值到达预定的压力后，记下PID 的反馈值，这时的数值即为PID 要设置的设定值，注意检查10V 和GND 有没有接反（压力值上升时，压力表输出端阻值应增大，如果减小说明10V 和GND 接反）；最后将P0.01设置为1，P0.07设置为6。

如何解决PID 控制模式下加休眠后，启动会有延时的现象？原因：启动后，由于PID 调节过程，频率由0开始上升到下限频率才运行，导致有延时；处理方法：1、加大比例增益参数（不可过大，否则会导致频率震荡）或者降低下限频率；3.2.2 供水专用型变频器基本功能描述本说明书对应V1.00版本程序，通过P7.13来查看版本号；11图10 一拖二供水小板接线图显示内容：HZ灯亮显示频率；（单位为频率）A灯亮显示设定压力；（单位为公斤）V灯亮显示反馈压力；（单位为公斤）通过手持板上的“移位”键来选择；在运行状态下，切换到显示频率的状态，同时按“确认”键和“上升”键会显示电流；设置压力方法：显示设定压力，即A灯亮时，按住“确认”键，按一下“上升”或者“下降”，那么设定压力会自动变化，此时即可以松手了。

恒压供水参数设置以及远传压力表接线

安邦信AM300变频器供水参数表F0.04=1 端子COM与X1短接启动变频器F0.02=30 加速时间如启动过程中出现过流报警现象请加大此值F0.03=30 减速时间F0.05=5 PID控制设定闭环控制F0.07=50 上限频率F0.08=30 下限频率F3.05=1 停机方式选择自由停车F4.00=1 P型机F9.01= 键盘预置PID给定压力设定（100%对应压力表满量程）1Mpa（10公斤）压力设定值40，则设定压力为4公斤F0.12=1 恢复出厂设置压力表判断方法：用万用表欧姆档分别量压力表两端的阻值，其中阻值最大的一次万用表两表笔分别接的高端和低端，另一端为中端，与中端阻值大的一端为高端，另一端为低端。

安邦信G7-P7系列变频器供水参数表F9= 给定压力值（0—50对应压力表压力）F10= 1：外部端子0（本机监视）3：外部端子1（远程监视）F11=0 本机键盘/远控键盘F16=50 上限频率F17= 下限频率，休眠启动模式下为休眠频率F28=30 加速时间F29=30 减速时间F74=1 自由停车F76= 运行监视功能选择0：C00输出频率/PID反馈1：C01参考频率/PID 给定6：C06机械速度（PID模式下变频器输出频率）F80=1 PID闭环模式有效F87=4 比例P增益F88=0.2积分时间常数TiF114= 休眠时间，10秒，0表示休眠关闭F115= 唤醒频率，唤醒压力，此值要低于给定的压力值（小于F9）。

需根据现场情况自行调整F116= 0：G型机1：P型机F66=1 恢复出厂设置压力表判断方法：用万用表欧姆档分别量压力表两端的阻值，其中阻值最大的一次万用表两表笔分别接的高端和低端，另一端为中端，与中端阻值大的一端为高端，另一端为低端。

调试在试运行时，可以先通过操作面板的上下键调一个比较小的值，比如10.0，然后通过端子运行，等压力稳定了，看变频器的运行情况，等运行正常后，看着远传压力表，这时候根据所需要的压力通过调节操作面板的上下键调节；调到所需要的压力；若压力不稳定，可通过调节参数F87（PID的比例增益），参数F88（PID的积分）使压力趋于稳定；1、休眠功能的调试1．1、进入休眠功能的调试：将变频器的压力设定值调到所需要的设定值，再把参数F76调成6，让变频器运行，在没有用户用水的情况下，看变频器的运行频率，把看到的频率值再给上稍微加个几HZ(如2HZ)设定到F17下限频率中；当变频器的运行频率小于下限频率时，再经过时间F114的延时，变频器进入休眠状态；1．2、进入唤醒功能的调试：将变频器的压力设定值调到所需要的设定值，再把参数F76调成0，让变频器运行，看变频器的反馈压力值，把看到的反馈值再给稍微减去个点儿(如2)设定到F115唤醒压力中；当实际压力小于F115唤醒压力时，变频器进入运行状态；欧陆EV500变频器PID供水参数参数设置：P0.00 设为1 P机型P0.02 面板运行时设为0，端子运行时设为1P0.04 设为20 加速时间（根据机型设定）(秒)P0.05 设为20 减速时间（根据机型设定）（秒）P0.10 设为20 最小频率（Hz）P0.11 设为50 最大频率（Hz）P1.05 设为1 自由停止P6.00 设为1 PID控制P6.01 设为2 比例，积分控制P6.02 设为1 压力设定通道1面板数字设定P6.03 设为0 反馈通道选择V1（0-10V）P6.07 设为0.5 比例增益P6.08 设为1 积分时间常数P6.15 设为0—F6.16 PID睡眠频率P6.16 设为F6.16—最大频率PID苏醒频率（设置范围为0-100压力百分数。

国内外各种变频器恒压供水参数设置以及远传压力表接线修订稿

国内外各种变频器恒压供水参数设置以及远传压力表接线集团标准化工作小组 [Q8QX9QT-X8QQB8Q8-NQ8QJ8-M8QMN]安邦信G7-P7系列变频器供水参数表F9= 给定压力值（0—50对应压力表压力）F10= 1：外部端子0（本机监视） 3：外部端子1（远程监视） F11=0 本机键盘/远控键盘 F16=50 上限频率F17= 下限频率，休眠启动模式下为休眠频率 F28=30 加速时间 F29=30 减速时间 F74=1 自由停车F76= 运行监视功能选择 0：C00输出频率/PID 反馈 1：C01参考频率/PID 给定 6：C06机械速度（PID 模式下变频器输出频率） F80=1 PID 闭环模式有效 F87=4 比例P 增益 F88=积分时间常数TiF114= 休眠时间，10秒，0表示休眠关闭F115= 唤醒频率，唤醒压力，此值要低于给定的压力值（小于F9）。

需根据现场情况自行调整F116= 0：G 型机 1：P 型机 F66=1 恢复出厂设置压力表判断方法：用万用表欧姆档分别量压力表两端的阻值，其中阻值最大的一次万用表两表笔分别接的高端和低端，另一端为中端，与中端阻值大的一端为高端，另一端为低端。

调试在试运行时，可以先通过操作面板的上下键调一个比较小的值，比如，然后通过端子运行，等压力稳定了，看变频器的运行情况，等运行正常后，看着远传压力表，这时候根据所需要的压力通过调节操作面板的上下键调节；调到所需要的压力；若压力不稳定，可通过调节参数F87（PID 的比例增益），参数F88（PID 的积分）使压力趋于稳定； 1、休眠功能的调试1．1、进入休眠功能的调试：将变频器的压力设定值调到所需要的设定值，再把参数F76调成6，让变频器运行，在没有用户用水的情况下，看变频器的运行频率，把看到的频率值再给上稍微加个几HZ(如2HZ)设定到F17下限频率中；当变频器的运行频率小于下限频率时，再经过时间F114的延时，变频器进入休眠状态；1．2、进入唤醒功能的调试：将变频器的压力设定值调到所需要的设定值，再把参数F76调成0，让变频器运行，看变频器的反馈压力值，把看到的反馈值再给稍微减去个点儿(如2)设定到F115唤醒压力中；当实际压力小于F115唤醒压力时，变频器进入运行状态；欧陆EV500变频器PID 供水参数参数设置：设为1 P 机型面板运行时设为0，端子运行时设为1设为20 加速时间（根据机型设定）(秒) 设为20 减速时间（根据机型设定）（秒）设为20 最小频率（Hz ）设为50 最大频率（Hz ）设为1 自由停止设为 1 PID 控制设为2 比例，积分控制设为 1 压力设定通道 1面板数字设定设为0 反馈通道选择 V1（0-10V ）设为比例增益设为 1 积分时间常数设为0— PID 睡眠频率设为—最大频率 PID 苏醒频率（设置范围为0-100压力百分数。

各种变频器恒压供水参数

安邦信AM300变频器供水参数表F0.04=1 端子COM 与X1短接启动变频器F0.02=30 加速时间如启动过程中出现过流报警现象请加大此值F0.03=30 减速时间F0.05=5 PID 控制设定闭环控制F0.07=50 上限频率F0.08=30 下限频率F4.01=1 P 型机F9.01= 键盘预置PID 给定压力设定（100%对应压力表满量程）1Mpa （10公斤）压力设定值40，则设定压力为4公斤压力表判断方法：用万用表欧姆档分别量压力表两端的阻值，其中阻值最大的一次万用表两表笔分别接的高端和低端，另一端为中端，与中端阻值大的一端为高端，另一端为低端。

安邦信G7-P7系列变频器供水参数表F9= 给定压力值（0—50对应压力表压力）F10= 1：外部端子0（本机监视） 3：外部端子1（远程监视）F11=0 本机键盘/远控键盘F17= 下限频率，休眠启动模式下为休眠频率F76= 运行监视功能选择 0：C00输出频率/PID 反馈 1：C01参考频率/PID 给定 6：C06机械速度（PID 模式下变频器输出频率）F80=1 PID 闭环模式有效F87=4 比例P 增益F88=0.2积分时间常数TiF114= 休眠时间，10秒，0表示休眠关闭F115= 唤醒频率，唤醒压力，此值要低于给定的压力值（小于F9）。

需根据现场情况自行调整F116= 0：G 型机 1：P 型机压力表判断方法：用万用表欧姆档分别量压力表两端的阻值，其中阻值最大的一次万用表两表笔分别接的高端和低端，另一端为中端，与中端阻值大的一端为高端，另一端为低端。

欧陆变频器PID 供水参数参数设置：P0.00 设为1 P 机型P0.02 面板运行时设为0，端子运行时设为1P0.04 设为20 加速时间（根据机型设定）(秒)P0.05 设为20 减速时间（根据机型设定）（秒）P0.10 设为20 最小频率（Hz ）P0.11 设为50 最大频率（Hz ）P6.00 设为 1 PID 控制P6.01 设为2 比例，积分控制P6.02 设为 1 压力设定通道 1面板数字设定P6.03 设为0 反馈通道选择 V1（0-10V ）P6.07 设为0.5 比例增益P6.08 设为 1 积分时间常数P6.18 设为 30 预置频率，开始运行频率（Hz ）P6.19 设为 10 预置频率运行时间（秒）（本变频器为使系统快速达到稳定状态，避免对管网的冲击，可先预置30 Hz 运行，10秒钟后在闭环运行）d-08 设定压力值（此值为百分比形式，例：压力表量程为1Mpa(10公斤)，如果想设定压力为3公斤，则此值应设为30）日业供水参数SY32000100=1 端子FWD 与COM 短接启动变频器运行命令选择0105=30 30 加速时间，如启动过程中出现过流报警现象请加大此值0107=50 上限频率0108=30 下限频率0216=0 减速停止变频器停止方式0500=1 PID 闭环控制0501=0 PI 调节误差极性（正极性，反馈值减小，PI 输出频率增加）0502=0 PI 给定信号选择（数字给定）0503= PI 数字给定值（0.0-100.0%）压力设定（100%对应压力表满量程）1.0Mpa （10公斤）压力表设定值为40，则设定压力为4公斤0504=2 PI 反馈信号（外部VF ）0506=0.4 比例增益P0507=6 积分增益TI1017 睡眠延时 0.0—600.0S 0.1S 0.0S1018 唤醒差值 0.0—10.0% 0.1% 10.0%压力表判断方法：用万用表欧姆档分别量压力表两端的阻值，其中阻值最大的一次万用表两表笔分别接的高端和低端，另一端为中端，与中端阻值大的一端为高端，另一端为低端。

变频器用远传压力表控制恒压供水参数设置

变频器用远传压力表控制恒压供水参数设置
变频器控制恒压供水的应用介绍在这里以台达变频器为例，利用远传压力表作为反馈信号。

控制要求：
① 恒压供水变频器的启动和停止，要求用数字面板操作器来控制启停；
② 设定压力值要求用数字面板上下键来设定压力（数字0-50对应0-压力表量程最大值）；
③ 反馈压力值用远传压力表作为反馈压力信号。

变频器相关参数设置：
P00设为00 频率给定信号用数字面板上下键设定（在这里是作为设定压力输入值数字0-50对应0-压力表最大值）。

P01设为00 运行命令数字面板操作器启停(RUN键运行STOP
键停止)。

P115设为01 恒压供水设定压力值通道数字面板操作器设置压力。

P116设为01 恒压供水反馈压力值通道负反馈0-10V电压信号作为反馈压力信号（用远传压力表作为反馈压力值，0V对应为0公斤压力；10V对应压力为压力表量程的最大值）
P117比例值P 开机启动时，如果压力上升过快，以至于超出了设定压力值，此参数数值可适当减小。

反之则相反。

P118积分I 如果压力上升过慢，以至于很长时间都没达到设定压力值，此参数数值可适当增大。

反之则相反。

国内外各种变频器恒压供水参数设置以及远传压力表接线.doc

如对你有帮助，请购买下载打赏，谢谢！安邦信AM300变频器供水参数表F0.04=1 端子COM 与X1短接启动变频器F0.02=30 加速时间如启动过程中出现过流报警现象请加大此值 F0.03=30 减速时间F0.05=5 PID 控制设定闭环控制 F0.07=50 上限频率 F0.08=30 下限频率F3.05=1 停机方式选择自由停车 F4.00=1 P 型机F9.01= 键盘预置PID 给定压力设定（100%对应压力表满量程）1Mpa （10公斤）压力设定值40，则设定压力为4公斤F0.12=1 恢复出厂设置压力表判断方法：用万用表欧姆档分别量压力表两端的阻值，其中阻值最大的一次万用表两表笔分别接的高端和低端，另一端为中端，与中端阻值大的一端为高端，另一端为低端。

安邦信G7-P7系列变频器供水参数表F9= 给定压力值（0—50对应压力表压力）F10= 1：外部端子0（本机监视） 3：外部端子1（远程监视） F11=0 本机键盘/远控键盘 F16=50 上限频率F17= 下限频率，休眠启动模式下为休眠频率 F28=30 加速时间 F29=30 减速时间 F74=1 自由停车F76= 运行监视功能选择 0：C00输出频率/PID 反馈 1：C01参考频率/PID 给定 6：C06机械速度（PID 模式下变频器输出频率） F80=1 PID 闭环模式有效 F87=4 比例P 增益F88=0.2积分时间常数TiF114= 休眠时间，10秒，0表示休眠关闭F115= 唤醒频率，唤醒压力，此值要低于给定的压力值（小于F9）。

需根据现场情况自行调整F116= 0：G 型机 1：P 型机 F66=1 恢复出厂设置压力表判断方法：用万用表欧姆档分别量压力表两端的阻值，其中阻值最大的一次万用表两表笔分别接的高端和低端，另一端为中端，与中端阻值大的一端为高端，另一端为低端。

调试在试运行时，可以先通过操作面板的上下键调一个比较小的值，比如10.0，然后通过端子运行，等压力稳定了，看变频器的运行情况，等运行正常后，看着远传压力表，这时候根据所需要的压力通过调节操作面板的上下键调节；调到所需要的压力；若压力不稳定，可通过调节参数F87（PID 的比例增益），参数F88（PID 的积分）使压力趋于稳定； 1、休眠功能的调试1．1、进入休眠功能的调试：将变频器的压力设定值调到所需要的设定值，再把参数F76调成6，让变频器运行，在没有用户用水的情况下，看变频器的运行频率，把看到的频率值再给上稍微加个几HZ(如2HZ)设定到F17下限频率中；当变频器的运行频率小于下限频率时，再经过时间F114的延时，变频器进入休眠状态；1．2、进入唤醒功能的调试：将变频器的压力设定值调到所需要的设定值，再把参数F76调成0，让变频器运行，看变频器的反馈压力值，把看到的反馈值再给稍微减去个点儿(如2)设定到F115唤醒压力中；当实际压力小于F115唤醒压力时，变频器进入运行状态；欧陆EV500变频器PID 供水参数参数设置：P0.00 设为1 P 机型P0.02 面板运行时设为0，端子运行时设为1P0.04 设为20 加速时间（根据机型设定）(秒) P0.05 设为20 减速时间（根据机型设定）（秒） P0.10 设为20 最小频率（Hz ） P0.11 设为50 最大频率（Hz ） P1.05 设为1 自由停止 P6.00 设为 1 PID 控制P6.01 设为2 比例，积分控制P6.02 设为 1 压力设定通道 1面板数字设定 P6.03 设为0 反馈通道选择 V1（0-10V ） P6.07 设为0.5 比例增益 P6.08 设为 1 积分时间常数 P6.15 设为0—F6.16 PID 睡眠频率P6.16 设为F6.16—最大频率 PID 苏醒频率（设置范围为0-100压力百分数。

变频恒压供水系统接线+工作原理+参数设置，再看不懂就没办法了！

变频恒压供水系统接线+工作原理+参数设置，再看不懂就没办法了！变频器恒压供水系统在工业生产和居民生活中的应用越来越广泛，但是很多的电力作业人员对变频器恒压供水系统的认识模糊，以至于在面对变频恒压供水系统故障时束手无策，明白变频恒压供水的原理是进行维修的前提。

下面以一个最基础的变频恒压供水系统来说明其工作原理。

一，变频恒压供水系统接线。

按接线图所示的电路, 连接空气开关，漏电开关，电源, 检查接线无误后, 合上空气开关, 变频器上电,数码管显示 0.0。

关掉电源,电源指示灯熄灭后,再连接电机、起停开关、远程压力表、限流电阻等,变频器和电动机接地端子可靠接地,并仔细检查。

压力表选用 YTZ-150电位器式远程压力表,安装在水泵的出水管上,该压力表适用于一般压力表适用的工作环境场所, 既可直观测出压力值, 又可以输出相应的电信号, 输出的电信号传至远端的控制器。

压力表有红、黄、蓝三根引出线。

二，压力表电气技术参数:电阻满量程:400Ω (蓝、红)零压力起始电阻值:≤ 20Ω (黄、红)满量程压力上限电阻值:≤ 360Ω (黄、红)接线端外加电压:≤ 6V (蓝、红)变频恒压供水系统接线三，变频器开环调试:检查接线无误后, 合上空气开关和漏电开关, 变频器上电, 数码管显示 0.0, 按 JOG 键, 检查水泵的转向,若反向,改变电机相序。

按运行键RUN,运行指示灯亮(绿色),顺时针方向旋转键盘旋钮,输出频率上升,观察压力表的压力指示,同时用万用表直流电压档测量变频器端子 VF 和 GND 之间电压值,随着变频器输出频率升高,压力增加,VF 和 GND 之间的反馈电压上升,记录下将要设定的恒定压力(比如 5公斤)对应的反馈电压值(比如 3.1V)。

按停车键 STOP,变频器减速停车。

四，变频器参数设定:F1.01出厂值为 0.0,设定为 1F1.23出厂值为 0,设定为 30.0F2.05出厂值为 0,设定为 1F2.19出厂值为 0,设定为 1F4.00出厂值为 0,设定为 1F4.06出厂值为 0,设定为 3.10按电机名牌设定电机参数:F1.21、F5.00~F5.04五，闭环变频恒压运行。
