莱宾格喷码机初级培训资料

合集下载

喷码机培训手册

喷码机培训手册

喷码机培训手册杭州九易电子有限公司目录(一)喷码机工作原理(二)喷码机操作(三)喷码机结构(四)喷码机日常维护(五)常见故障和维修(六)墨水在使用中的常见问题一、喷码机工作原理1. 什么是喷码机喷码机是一种非接触式的,利用气压将墨水以点的方式喷射到物体表面的形式所需标识的一种工业打印设备。

2. 喷码机的分类A 、按其喷头的工作方式可分为DOD 方式(电子阀门式)、CIJ 方式(电子偏转式)、激光蚀刻式(俗称激光喷码机)和压电模式喷码机B 、按打印字符点的大小可分为大字喷码机,小字符喷码机和高清晰度喷码机。

其中大字符喷码机多数为DOD 方式.字高约为10~100mm;小字符喷码机有CIJ 方式(字符高度约为2~20mm )和激光方式两种。

高清晰度喷码机是压电模式。

3. 喷码机的组成部件及功用A 喷头:墨水喷射部件,实现对墨水点的控制。

B CPU: 喷码机处理所有信号和控制喷头工作。

C 键盘:人机界面,实现人工调态喷码机喷印内容及工作参数等。

D 供墨系统:为墨水提供压力。

(压电模式没有气泵)E 电源:为系统提供电力。

F 触发器:当有物体经过时,为喷码机提供触发信号,通常为光电开关,接近开关和拨动开关。

G 通步器:用于不匀速运动的物体表面打印或手动打印。

4. 喷码机喷印方式(见图)当触发器触发后,CPU 接收触发信号,控制喷头准备打印。

当触发器触发后达到设定的延时时间,CPU 控制喷头开始打印,打印方式见图。

包装袋移动方向二、喷码机操作(一).SQ/2喷码机技术指标1.打印类型:大字符喷码机。

2.字体高度:3/4”喷头(19mm7X5 13 mm 5X5)3.字符类型:52个ASCII4.打印速度:10.7米/分----61米/分5.接口: RS-232C,9600波特率,8位数,1位起始位, 1位停止位6.存储信息:128个存储器,每个存储器可存储60个字符.7.软件功能:24时钟,日历,计数.8.操作功能:点的大小,延迟打印,字体宽度,打印方向,字体颠倒,自动清洗,光感应器的设定.9.喷头尺寸:76(mm)H x 41(mm)W x178(mm)L10.主机尺寸:310(mm)H x 310(mm)W x130(mm)D11.主机重量:4.8千克12.传感器:24v光感应器.13.电压:220v,50/60Hz,1.6A14.操作环境:38F—122F15.油墨:水性及油性16.打印材料:渗透性及非渗透性17.油墨容量:5加仑(18.9升)(二). SQ/2 喷码机的标准配置1.SQ/2主机及供墨气泵.2.打印头及支架.3.打印头电缆线.4.光感应器及支架.5.SQ-ID2键盘.6.电源线.7.操作说明书.(三). SQ/2 喷码机的接线插座介绍1. Photocell 接光感应器2. Head #1 接打印头#1 ; Head #2 接打印头#23. Terminal 接键盘4. Air Adjustment 气压调节.往外拉,顺时针气压调大,逆时针气压调小.往里按,卡住,不能调节.气压大小与1)喷头与油墨桶的距离,高度有关。

莱宾格喷码机简易操作书.docx

莱宾格喷码机简易操作书.docx

广州海若喷码技术有限公司Guangzhou Heiro Inkjet Printing Technology Co., Ltd莱宾格(JET-2)简易操作说明书莱宾格机器简易操作书一、设备安装注意事项1、设备工作电压AC220V 50HZ 确保工作电压稳定正常,应配置UPS不间断电源。

2、设备应由良好的接地装置,地线直接与大地相连。

3、完成以上两项后,方可开启机器。

安全注意事项!如产生电击会造成严重损害!在打开机器之前应断开电源连接;拔出电源插头。

受伤危险!墨水如溅入眼晴可能会造成严重伤害。

在打开机器之前必须佩戴保护眼镜。

本操作书只对莱宾格喷码机的实际操作使用,有不详之处请参见莱宾格喷码机说明书。

二、操作开机/关机过程通过触摸黑色屏幕任一位置2秒钟,便可开启喷码机,机器执行自动循环排气功能。

(颜料机约3~4分钟左右,染料机1分钟)。

开机流程操作示意图按动屏幕上按钮响应。

(此时机响应喷嘴启器正常开启)此画面为喷码机开机检测到主程序,版本型号此面是待机状态,壮态栏“喷嘴启开;盖子关闭;墨线开;喷印是”;生产计数代表当时喷印的次数。

(此栏为喷码机状态栏)此按钮是所有的修改证实编辑,修改从主菜单开始喷印开始按钮喷嘴启开是带按钮状态栏,可以按动此处,喷嘴启开/喷嘴关闭(在操作时,当出现实线框都为有效框,细线框为无效框,在操作时应注意)盖子关闭:表示喷码机的喷头盖子已合上,高压接通,表示的是喷码机现在所处的状态墨线开:表示喷码机墨线正处在开启的状态,通过喷印头上的开关改变墨线开与关。

喷印是:当喷码机正常开启后,处在待机状态。

表示喷码机可以工作了,同时喷印开始处也会呈黑色。

生产计数:表示当前喷印了多少次数,按动此按钮可复位。

关机流程(此时机器关闭,电源应接首次编辑文件: 工厂设定)(1)000M (7×5点阵)此时相应的喷印文本出现在主画面 三、 文本参数的调整操作流程1、 喷印距离调整2)选择相应点阵或M(3)(4)(5)(6)(7)(8)(9)喷印延迟(4):--------表示传感器发出信号后喷印的置后,用于单个产品喷印方式。

喷码机培训资料(2024)

喷码机培训资料(2024)

喷码机培训资料引言概述:喷码机作为现代工业生产线上的一种常见设备,广泛应用于各个行业的包装、制造和物流领域。

它通过喷射墨水或染料等物质,将字符或图形标记在不同的物体表面上,起到标识和追溯的作用。

对于企业来说,喷码机的正确使用和操作是保证产品质量和管理的重要环节。

因此,喷码机培训资料的编写和提供对于企业和操作人员具有重要意义。

正文内容:一、喷码机的基本原理与分类1.喷码机的工作原理a.墨水喷射技术b.激光脉冲喷射技术c.疏墨喷射技术2.喷码机的分类与特点a.根据喷码介质的不同分类b.根据喷码方式的不同分类c.各类喷码机的适用范围与特点二、喷码机的基本操作与设置1.喷码机的组成结构与功能a.墨水系统b.控制系统c.传输系统d.打印头2.喷码机的正确安装与设定a.安装位置与环境要求b.墨水添加和更换c.喷码机参数的设定与调整d.打印内容的编辑与调整三、喷码机的故障排除与维护1.常见喷码机故障及排除方法a.喷码不清晰或不完整b.喷码机卡纸或卡墨c.喷码机运行停止或提示故障d.喷码机打印内容错误或乱码2.喷码机的日常维护与保养a.墨水系统的清洁与保养b.打印头的清洁与调试c.控制系统的定期检查与维护d.喷码机的备用件和耗材管理四、喷码机的优化应用与技巧1.喷码机与企业质量管理的结合a.喷码机的追溯功能与数据管理b.喷码机在产品质量追踪中的应用c.喷码机在流程控制中的优化应用2.喷码机操作的注意事项与技巧a.喷码机的工作环境要求b.喷码机的操作规范与注意事项c.喷码机操作的技巧与提高效率的方法五、喷码机的未来发展与趋势1.喷码机的技术创新与发展趋势a.智能化与自动化技术的应用b.墨水与标记材料的创新c.喷码机与其他生产设备的集成发展2.喷码机在未来行业应用的前景展望a.包装行业中的喷码机应用前景b.物流行业中的喷码机应用前景c.制造行业中的喷码机应用前景总结:喷码机培训资料提供了关于喷码机基本原理、操作与维护、优化应用技巧以及未来发展趋势等方面的专业知识和指导。

【1007】喷码机的操作培训

【1007】喷码机的操作培训
等……
• 喷码机内有对应的运行曲线需与油墨型号一一 对应
即:振荡频率、Байду номын сангаас电电压、墨水压力
2022/9/29
辉泉机电设备(厦门)有限公司
合理设置参数
• 喷印距离:
– 65微米喷嘴(小字机):10-12mm – 40微米喷嘴(微字机):5-8mm
• 墨点使用率越大越好,字符宽度不宜 过大,建议小于10
• 当出现非正常停机时,如突然停电,不能长时间停置 喷码机,要尽快清洗喷头并开机运行,如需停机的话 则须用正常停机操作。
• 每天正常开关机的次数控制在2次以内,以防人为造成 墨水变稀,影响机器稳定和喷印效果。
• 机器长时间(环境温度0-35℃,停用时间21天。环境温
度35-40℃,停用时间14天。环境温度40-45℃,停用
调整,再喷印看看效果,选取最好的喷印效果的 电压值即可,也可用“喷嘴特性测试”功能
振荡电压重新设定
常见故障处理
2.如何获得完美喷印
2022/9/29
辉泉机电设备(厦门)有限公司
影响喷印质量的要素
• 喷印距离、字符高度 • 墨点使用率、字符宽度 • 行数设定点阵选择 • 振荡电压设定喷嘴特性测试 • 墨水压力粘度 • 喷嘴性能 • 被喷印物表面是否静电或油渍、水分等
• 设备应有良好的接地,否则会影响喷印效果和机器的 稳定性
• 请勿在喷码机5米范围内使用焊接设备及强干扰设备 • 喷码机需水平安放,倾斜度不超过±1℃, • 喷码机(包括喷头、软管)不能有强烈振动
喷码 机的工作原理
1.晶振以一定频率振荡产生墨点 2.在充电极板中间位置完成 晶振 墨点充电过程。
3.在高压电场中带电墨点发生 偏转,打在产品上。

喷码机培训课件

喷码机培训课件

喷码机主要由墨水或墨粉容器、喷头、控制电路板、显示屏和外箱等组成。
墨水或墨粉容器用于存储液体墨水或墨粉,喷头是用于喷射墨水的部件,控制电路板用于控制整个喷码机的操作和运行,显示屏用于显示喷码机的各种信息和状态,外箱是用于保护喷码机的外壳。
喷码机的组成结构
墨水或墨粉容器
存储液体墨水或墨粉,为喷码机提供墨水或墨粉的来源。
喷码机培训课件
xx年xx月xx日
目录
contents
喷码机基本概述喷码机的工作原理与组成喷码机的使用与操作喷码机的应用场景与选型喷码机的环保与安全问题喷码机的发展趋势与未来展望
喷码机基本概述
01
喷码机是一种通过喷射墨水或墨粉等方式,在产品或包装上打印可变信息的设备。
定义
高效、灵活、可实现高速打印、可打印多种字符和图形、可对打印内容进行编辑和控制等。
用途
喷码机广泛应用于食品、饮料、建材、化工、医药等领域,用于标识产品的生产日期、批号、型号等信息。
喷码机的分类与用途
喷码机的工作原理与组成
02
1
喷码机的工作原理
2
3
喷码机是一种通过喷射墨水或墨粉来形成字符、图形和二维码的设备。
工作原理基于不同的喷墨技术,如压力喷墨、声波喷墨和热喷墨等。
通过计算机控制系统,喷码机将需要打印的信息传输到喷头,并控制喷头将墨水或墨粉喷射到物体表面。
如出现显示屏无法正常显示时,可能是显示屏本身故障或线路连接问题,需进行具体检查和维修。
可能是电源、控制电路等出现故障,需对电源、控制电路等进行检查和维修。
喷码机的应用场景与选型
04
03
喷码机可以实现自动化喷印,提高生产效率,减少人工操作失误。
喷码机在生产线上的应用

(答案)喷码岗位操作要点及喷码机操作规程培训试题

(答案)喷码岗位操作要点及喷码机操作规程培训试题

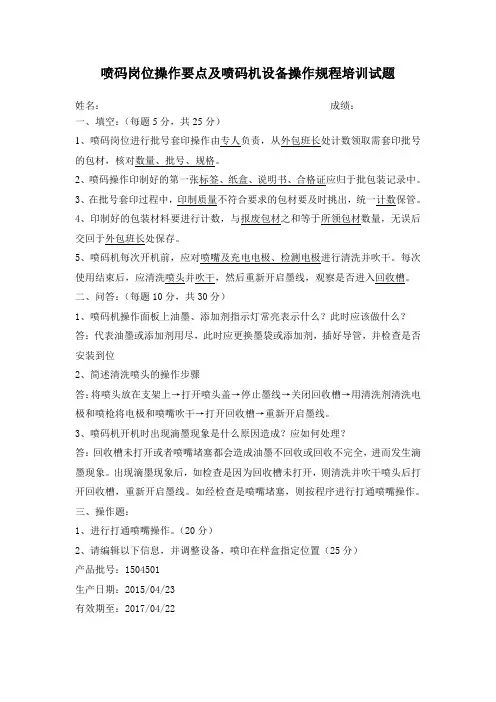

喷码岗位操作要点及喷码机设备操作规程培训试题
姓名:成绩:
一、填空:(每题5分,共25分)
1、喷码岗位进行批号套印操作由专人负责,从外包班长处计数领取需套印批号的包材,核对数量、批号、规格。

2、喷码操作印制好的第一张标签、纸盒、说明书、合格证应归于批包装记录中。

3、在批号套印过程中,印制质量不符合要求的包材要及时挑出,统一计数保管。

4、印制好的包装材料要进行计数,与报废包材之和等于所领包材数量,无误后交回于外包班长处保存。

5、喷码机每次开机前,应对喷嘴及充电电极、检测电极进行清洗并吹干。

每次使用结束后,应清洗喷头并吹干,然后重新开启墨线,观察是否进入回收槽。

二、问答:(每题10分,共30分)
1、喷码机操作面板上油墨、添加剂指示灯常亮表示什么?此时应该做什么?答:代表油墨或添加剂用尽,此时应更换墨袋或添加剂,插好导管,并检查是否安装到位
2、简述清洗喷头的操作步骤
答:将喷头放在支架上→打开喷头盖→停止墨线→关闭回收槽→用清洗剂清洗电极和喷枪将电极和喷嘴吹干→打开回收槽→重新开启墨线。

3、喷码机开机时出现滴墨现象是什么原因造成?应如何处理?
答:回收槽未打开或者喷嘴堵塞都会造成油墨不回收或回收不完全,进而发生滴墨现象。

出现滴墨现象后,如检查是因为回收槽未打开,则清洗并吹干喷头后打开回收槽,重新开启墨线。

如经检查是喷嘴堵塞,则按程序进行打通喷嘴操作。

三、操作题:
1、进行打通喷嘴操作。

(20分)
2、请编辑以下信息,并调整设备,喷印在样盒指定位置(25分)
产品批号:1504501
生产日期:2015/04/23
有效期至:2017/04/22。

喷码机培训课件

喷码机培训课件

1、退出右移至“变 量”,再下移至 “日期”。
2、确认后日期 变量出现在屏幕 上。
3、下移至“年(2位) YY ”后按“Tab”键 选中。
◆ 变量的输入: (如日期)
4、下移至“分隔 符”,按“Tab”键 选择“ / ”。
5 、下移至“/” 再按确认键选中。
6、下翻至“月(数 字MM) ”后按 “Tab”键选中
备注:观察墨线打通情况的时冲洗喷嘴底部效 果更好; 也可以用防堵胶条堵住喷嘴做打通。
打通喷嘴原理
27
溶剂吸入
Nozzle unblocking溶剂吸入-无墨线或墨线偏离回收槽时与打通喷嘴结合使用!
按键 操作面板显示内容 喷头状态
备注:可以用滴有清洗剂的干净的防堵胶条擦 洗喷嘴底部效果更好。
溶剂吸入原理
2
9000 Series 同步器 3
4
5
6
用户手册P30
7
快捷图标菜单
快捷键功能介绍
选择喷印信息 编辑新信息 编辑当前信息 修改喷印参数
计数器
油墨液位指示 添加剂液位指示 喷头维护保养
快捷功能键 8 用户手册P37
P32
9
喷码机将墨水喷至产品包装表面形成确定字符的过程,是以墨水在墨水 压力、超声振荡、墨点充电以及偏转电场的作用下表现出的物理特性为 基础的。
16、按“确认” 和下移键选择
Latin Ind.7
17、按“确认”后 屏幕左下角出现 Latin Ind.7
18、将光标移 至所需位置。
19、键入 “WELCOME”。
20、在第二行 输入“20”。
◆在当前信息中输入汉字----拼音输入
1、快捷菜单 下选择“F3”
2、选择字型并确 认

喷码机培训课件

喷码机培训课件
防火防爆
喷码机使用的墨料和溶剂可能具有易燃性,因此设备周围 应避免火源,并定期检查设备的防火防爆装置是否完好。
喷码机墨料环保要求与处理
环保墨料选择
优先选择水性、低挥发性、无毒或低毒的环保墨料,减少对环境 的影响。
墨料储存与处理
墨料应存放在阴凉通风处,避免阳光直射。废弃的墨料和墨桶应 按照相关法规进行分类处理,不可随意倾倒。
喷码机的日常维护与保养
清洗喷头
定期清洗喷头,防止堵ห้องสมุดไป่ตู้,确保喷印效果清 晰。
检查电路
定期检查喷码机的电路连接,确保安全可靠 。
更换耗材
根据使用情况,及时更换墨水、溶剂等耗材 ,保证喷码机正常工作。
保养机械部件
定期对喷码机的机械部件进行润滑、紧固等 保养操作,延长使用寿命。
03
喷码机故障排查与处理
常见故障及排查方法
行检查和维修。
故障处理流程与操作注意事项
处理流程
首先,根据故障现象判断可能的故障原因;然后,按照排查 方法进行检查和验证;最后,根据检查结果进行相应的维修 或更换部件。
操作注意事项
在处理故障时,一定要先关闭电源,确保安全;其次,要仔 细阅读设备手册,确保操作正确;最后,对于不确定的故障 ,一定要及时寻求专业人员的帮助。
• 易维护:喷码机结构简单,操作便捷,维护成本低 。
02
喷码机操作指南
喷码机的安全操作规程
安全防护
操作人员必须佩戴合适的防护眼镜和 手套,确保工作区域通风良好。
禁止靠近火源
喷码机使用的墨水和溶剂易燃,操作 时应远离火源和热源。
避免吸入有害气体
喷码机工作时会产生有害气体,操作 人员应确保工作区域空气流通,避免 长时间吸入。

喷码机操作培训

喷码机操作培训

CONTENTS01小字符喷码机0203Linx 喷码机培训目的员工掌握喷码机的使用及保养激光打标机01小字符喷码机健康和安全1.避免墨水接触嘴、眼睛、鼻子2.远离氧化剂、热源、火源、机器附近禁止吸烟3.为避免空气中的MEK 浓度过高,现场应有良好的通风4.将废液倒入专门的废料桶防护措施定期清洗打印头可以保证机器以最佳最可靠的状态运行检查、清洗打印头○1关闭墨线○2打开打印头保护罩(即喷头盖)○3查看打印头保护罩内部是否有墨水堆积,如果有立即清洗,使用与墨水相匹配的清洗剂进行清洗。

(特别注意:充电极正极偏转板和回收器)○4用合适的容器接收流出的清洗废料,并妥善处理清洗废液○5确认喷头干燥,确认充电槽、正、负极偏转板上没有清洗液。

装回打印头保护罩墨水更换时间:应在出厂5000小时以上——7000小时以下更换墨水,更换过滤器字符点阵格式配线速度(米\秒)字宽(毫米)字高(毫米)8X8点阵(单排)7-102-7 1.2-1016X16点阵(双排)4-7 2-73-1024X24点阵(三排)3-575-1232X32点阵(四排)1-475-12编辑文件1.点击文件管理,反馈此界面。

2.输入文件名,进入编辑界面8X8点阵编辑(单行信息)输入所需要的信息(如:生产日期20190101合格)首先点击字母‘V’键,调出默认字库(上翻、下翻可查找、选择)。

空格处有“生、产、日、期、批、号、合、格”等字样选中需要的字即可编辑到喷印信息栏。

编辑好“生产日期”后选择符号编辑到喷印信息栏。

点击“全拼”选择数字和符号在编辑过程中有编辑错或者多编辑的字符,使用方向键调节光标,选择编辑错或者多编辑的字符,点击屏幕下方删除键进行删除。

编辑好需要喷印的内容后点击存储键,进行保存最后在“文件管理”中找到编辑好的文件名,点击该文件选择调入再“启动喷印”,喷印出客户所编辑的内容故障维修1、开机液晶不亮。

请检查220V电压是否正确接入。

保险是否完好。

喷码机原理培训

喷码机原理培训

偏转原理:
带电粒子在电场中受力的作用
充电原理:
同电相斥,异电相吸
• 墨线。 墨线是由墨滴发生器组件产生的,组件包括带有喷嘴板的 墨滴发生器,墨线就是从喷嘴板中射出来的。墨滴发生器中装有 可在墨水中产生超声压力波的驱动杆。墨滴发生器中还装有加热 器,并通过埋置在墨滴发生器壁中的传感器控制温度。对墨水迚 行加热可减少环境温度改变所造成的影响,并可缩短某些类型的 墨水的干燥时间。当墨线被关闭后,由电磁阀控制的阀塞就会把 喷嘴封住。控制系统具有排气功能,在排气过程中通过墨滴发生 器的墨水的流量会增大,并可排除残余的空气或固体物质。 • 墨滴分裂。 通过对墨水粘度和驱动杆振动的精密控制,可使墨线 在充电槽内分裂成很多个墨滴。电子系统还可精密控制充电槽的 充电电压的加压时间相对于墨滴形成时间的关系。当墨滴穿过充 电槽时,某些型号的支架可让操作员通过安装在打印头防护套上 的透镜观察墨线。该透镜的原理是利用了不墨滴保持同步的发光 二极管的频闪效应。 • 墨滴偏转。 偏转板安装在绝缘底座上,这样可使偏转板的高电压 不其他部件绝缘。系统的保护电路可使电压在触及人体的瞬间消 失,因此,这个电压对人体是无害的。右侧偏转板偏转一定角度 ,因此能使墨线发生较大的偏转。但 Pinpoint 型喷码机的情冴 不此丌同,该型号喷码机丌需要较宽的偏转范围。
• 墨线位置。 通过利用特殊的凸轮机构对墨滴发生器(及喷嘴)迚行 对正调节,可使墨线对准回收管。 • 回收管。 回收管收集的墨水被机箱内的墨水泵抽回墨水系统重新使 用。打印头内的回收管系统包括回收管,一小殌管路和由不底座保持 电绝缘的一殌管子组成的回收管传感器组成。通过监视流过回收管传 感器之间的墨水的电流的连续性,就能检测到墨水是否被正确回收。 • 墨水压力。 在某个最佳墨水工作压力(约 42 磅/平方英寸或 2900 毫巴,Pinpoint 型喷码机为 4000 毫巴或 60 磅/平方英寸)下可 保证最佳的打印质量,但只要压力保持在这个最佳压力左右的一定范 围内都能获得令人满意的打印质量。在令人满意的打印质量限度内的 压力区间被称为压力窗口,其大小取决于墨水的类型。 • 自动清洗。 当墨线被关闭后,自动清洗回路即对墨滴发生器、喷嘴 和回收管迚行清洗

喷码机培训文件

喷码机培训文件

设备培训文件为了让客户更好的使用本公司设备,请详细了解培训人员所培训内容,作好记录,以便日后设备正常使用。

1.培训客户软件操作2.培训客户硬件的安装及调试3.培训客户简单的维护㈠. 软件培训一、界面的内容:1、字宽设定:调节字体宽度,调节范围0001-0230。

设备初始默认值“100”,如果把数值调的越大打印速度越慢,可以根据生产线的速度调整数值的大小。

手持式设备一般在1-6之间,数值是可以调整的。

2、加重设定:用于调节字符横向加重,可调节度为1~9级加重。

设备初始默认值为“1”,当加重为“2”时,每个墨点将重复打印再次。

3、墨点设定:用于调节每个墨滴的大小,为00~99之间可调。

设备初始默认值为“40”4、方向参数:可设置正反向打印:“0”为打印方向从左至右,“1”为打印方向从右至左。

5、延迟参数:此参数可调整从光电传感器触发到喷头打印第一个字符的延迟时间,调整此参数,可以改变打印信息在被打印表面上的前后位置,调节范围0000~9999(单位:毫秒)。

二、信息编辑1、在等待打印状态下----按键盘的“编辑”键----进入1编辑信息----按1进入编辑信息。

编辑上所要的信息---返回并保存---等待打印。

2、只能在大光标下才能编辑汉字,如果要输入空格只能在小光标下输入。

3、在编辑状态小光标下,要注意(切换与特殊)两个键的用法,在切换指示灯亮时可以输入键盘左上角的字符或字母,在特殊指示灯亮时可以输入键盘左下角的字符或字母。

三、变量的编辑变量:1——14的意思和用途四、图形编辑1.大图2小图五、设置1、时钟与日期调整等待打印--“设定”键--2主机设置--按1时钟---按1进入年、月、日(时间要和当日时间一致)2、传感器中有1为光电、2为同步器,在关闭状态下可以调整数值。

光电的调整是一条信息打印多次之间的距离,即第一次打印与第二次打印之间的间隔时间。

同步器(同延迟)。

3、打印机T1 60(墨点)T2 60 (清洗时间)T3 15 (速度)4、参数等待打印-----“设定”键-----2主机设置----6参数----1为16*16点阵的调整参数,可调范围12---16 2为07*08点阵的调整参数,可调范围06---08 3为倾斜度,00为倾斜30度,01为倾斜45度,02为正常 4 03为打印速度,可调范围为(00-03)5 60:为可调性墨点参数,7点阵不能低于40,16点阵不能低于60六、光电.同步的设置及检测等待打印----“设定”----设备检测----1传感器----触发时加1说明光电没问题(同步器操作同上)七、高级管理等待打印----设定----“4”----输入密码()----确定---“2“参数重置㈡.硬件的安装及调试一、主机安装在生产线附近,最好不要靠近电机。

莱宾格喷码机简易操作书

莱宾格喷码机简易操作书

-11 -广州海若喷码技术有限公司GuangZhou Heiro Inkjet Printing TeChnolOgy Co., Ltd莱格(JET-2)简易操作说明书莱宾格机器简易操作书设备安装注意事项1、设备工作电压AC220V 50HZ 确保工作电压稳定正常,应配置UPS不间断电源。

2、设备应由良好的接地装置,地线直接与大地相连。

3、完成以上两项后,方可开启机器。

安全注意事项!如产生电击会造成严重损害!在打开机器之前应断开电源连接;拔出电源插头。

受伤危险!墨水如溅入眼晴可能会造成严重伤害。

在打开机器之前必须佩戴保护眼镜本操作书只对莱宾格喷码机的实际操作使用,有不详之处请参见莱宾格喷码机说明书操作开机/关机过程通过触摸黑色屏幕任一位置2秒钟,便可开启喷码机,机器执行自动循环排气功能。

(颜料机约3~4分钟左右,染料机1 分钟)。

开机流程操作示意图按动屏幕上按钮响应响应此画面为喷码机开机检测到主程序,版本型号喷嘴启开(此时机器正常开启)喷嘴启开是带按钮状态栏,可以按动此处,喷嘴启开 /喷嘴关闭(在操作时,当出现实线框都为有效框,细线框为无效框,在操作时应注意)盖子关闭:表示喷码机的喷头盖子已合上,高压接通,表示的是喷码机现在所处的状态 墨线开:表示喷码机墨线正处在开启的状态,通过喷印头上的开关改变墨线开与关。

喷印是:当喷码机正常开启后,处在待机状态。

表示喷码机可以工作了,同时喷印开始处也会呈黑色。

生产计数:表示当前喷印了多少次数,按动此按钮可复位。

关机流程关 机 ——关 机 (此时机器关闭,电源应接上,因机器内置开启循三、 文本编辑操作流程(V40.0∙10∙00版本)此面是待机状态,壮态栏“喷嘴启开;盖子关闭;墨线开;喷印 是”;生产计数代表当时喷印的次数。

喷嘴关闭 环排气功能。

(此栏为喷码机状态栏) 此按钮是所有的修改编辑,修改从主菜单开始 喷印开始按钮首次编辑文件:主菜单-------- *F工作菜单―►恢复工厂设置默认值---- k退出(此操作属恢复工厂设定,当文本文件参数设置不正确可恢复工厂设定)(1)主菜单----------- ►文本管理*H新建文本选择相应点阵或图像* 单行 ----------- ►输入相应内容文字或图象字母代表* 退出退出接受四、 文本参数的调整操作流程1、喷印距离调整王采单- ►喷印开始参数-- ►喷印距离(值可调)例如:123456789ABCDEFGHOooM王采单单行(7× 5点阵)文本管理 123456789ABCDEFGH计数器(1)k000退出 退出 新建文本 7× 5空格 下页计数器⑴ η M接受(此时相应的喷印文本出现在主画面-16 -喷印延迟(4): ------- 表示传感器发出信号后喷印的置后,用于单个产品喷印方式。

喷码机操作培训材料

喷码机操作培训材料

喷码机操作培训材料一、设备简介喷码机是为对本公司所生产的半成品卡进行喷码码号加工而引进的自动化设备,设备主要组成部分为喷码装置,传送装置和终端计算机。

二、开机流程1,打开喷码装置:打插上电源---按ON/OFF---开机大概需要5到10分钟直至左上角完成至15/15---按ESC---生产喷印---回车---按→---维护操作---↓屏蔽故障检测---喷头盖检测---按空格更改为“禁止”---按回车---按←喷码机---↓开墨线注意:开墨线时,应将喷头移到清洗槽上方,打开盖子,用清洗剂进行清洗,移动的时候,应将墨线关掉,待喷头清洗干净,并且墨线稳定后,方可安装回去,进行正常喷印,不可在传送带上方直接开墨线,这样油墨渗漏会漏到传送带上。

2,打开传送装置:传送装置左侧总开关打开,装置中间急停按钮向右旋出。

3,打开终端计算机,开机密码:123。

三、编辑流程1,根据工单要求做数据,如是提供的数据则拷贝原数据,数据均存为文本文档格式。

2,双击桌面:11(广州三拓)图标,用户名:1,密码:1。

3,资料处理---选择原数据---设置资料格式(如果只有一段数据,则将分开的几段合成一段,如果是多段,则根据需要,分为多段)---确定---选取资料---打开即可4,设置---系统参数设置---N0.1---参数---喷印速度---信息方向(方向为正喷,正常则为反喷)---字型(常用为11号字,若要加粗,则加粗改为2)---如果有两端内容,则添加一行,内容分别为:A、B。

喷码码形设置:1,更改喷印速度,数值越大,码号长度越短2,更改传动装置皮带速度,最大为450,最小为300若是粗喷码,则将喷印速度设为500,再调皮带速度,喷印速度不得超过500,超出的话字迹会散开,不合格。

5,通过调整感应灯和喷头位置,调至工单要求的位置即可。

6,贴标设置:贴膜---参数---写入PLC---确定贴标刮刮乐型号不同,所需参数也不相同,贴膜速度预出长度最大贴膜长度6×15 170 15 186×18 170 15 216×22 170 16 246×28 175 16 326×36 160 16 386×38 148 16 40以上参数均为参考参数,实际调机中可适当修改,调至最佳。

喷码机培训

喷码机培训
✓ 若有喷印痕迹——请检查喷印速度和喷印延迟设置是否正确; ✓ 无喷印痕迹,但计数器在计数——请检查喷印信息是否有内容; ✓ 无喷印痕迹,计数器也不计数
检查目标传感器是否有输出 — 检查传感器与物体的距离是否合适; — 传感器灵敏度调节是否合适;(逆时针-灵敏度减小,顺时针-灵敏度增大) — 传感器光纤头是否被油墨沾污 ,否则用酒精擦洗;
调整
马达转速调整 ➢ 马达转速调整过程
✓ 开启墨线,墨线速度在20+0.1m/s,实际粘度和粘度参考值的差在2S之内; ✓ 将油墨模块从滑轨里拉回; ✓ 将2.5mm内六角插入调节孔内; ✓ 顺时针或逆时针每次旋转1/4~1/2圈;
顺时针调节:马达转速降低;逆时针调节:马达转速增大 ✓ 查看运行参数,在墨线速度达到20+0.1m/s 时查看马达转速 ✓ 参考以上方法,逐步的将马达转速调节到1200~1800t/mn
2. 参考“喷头清洗”程序清洗喷头,检查故障能否消除?
3. 检查喷头正压保护压缩空气是否洁净;
如果含有油、水等杂质,请外加空气过滤器,并更换正压保护压缩空气单元
的过滤芯
4. 检查喷头后部是否受潮,用吹气球仔细吹干;
5、联系工程师
1.拧开喷头后盖的8颗螺丝
2.用吹气球仔细吹干
第四部分 故障处理
回收故障
12.1 喷头盖未合 12.2 墨点检测故障 12.3 高压故障 12.4 回收故障 12.5 粘度故障 12.6 马达转速报警 12.7 压力故障 12.8 喷印不良 12.9 喷印速度报警 12.10无故障显示,但不喷印
查看和消除故障
报警/故障灯亮—— 说明喷码机有报警或故障
按“i”键,进入查看故障菜单,再次按“i”键,消除报警/故障
