机械原理第四章速度瞬心与应用
机械原理-简单机构速度分析的速度瞬心法
三心定理
作平面运动的三个构件共有三个瞬ቤተ መጻሕፍቲ ባይዱ，
它们位于同一直线上.
Vk1 K 2 1 Vk2
瞬心的应用
瞬心的应用
1 与3 的关系 已知四杆机构的尺寸及 1求全部瞬心、
P24 1 2 2
v p13 1 p14 p13 l
p23
3
p12 1 P13 p14
4
3
v p13 3 p34 p13 l
∞
v2 v p1 2 1 p13 p12 l
p13
1
p12
已知下列机构的尺寸及
求全部瞬心、 与
的关系
3
∞ P23
2
p13
p12
1
v2 v p1 2 1 p13 p12 l
速度瞬心
VA A B VB
v p1 v p2 0
绝对瞬心
P12
VA1 A2
2 A B
v p1 v p2 0
VB1B 2
相对瞬心
1
P12
P12
瞬心的数目
n ( n 1) N 2
•N－瞬心数
•n－构件数
瞬心的求法
观察法
P12
P12在无穷远
P12 P12在公法线上
三心定理
4 p34
p34 p13 1 3 p14 p13
已知下列机构的尺寸及
求全部瞬心、 与
的关系
p13 P12 1
v p12 1 p13 p12 l 2 p23 p12 l
p23 p12 1 2 p13 p12
2
p23
3
已知下列机构的尺寸及
求全部瞬心、 与
的关系
第4章 速度瞬心及其应用
直接以运动副相连的两构件的速度瞬心的确定
3
（P1m或P2n为瞬心但不是铰链时仍然正确） 为瞬心但不是铰链时仍然正确）
4
作平面运动三个构件之间的三个速度瞬心 必在同一条直线上。 （证明作习题 ）
5
4.2 速度瞬心在机构速度分析中的应用 速度瞬心在机构速度分析中的应用 机构
已知各杆长和ω2，求ω4和ω3。（须标注转向或方向）
高副低代——采用低副代替高副进行变通处理的方法 采用低副代替高副进行变通处理的方法 高副低代
要点——找出两高副元素的接触点处的公法线和曲率中心 找出两高副元素的接触点处的公法线和曲率中心 要点
在机构运动分析仅考虑 机构的位置、速度和加速度的 情况下以及分析机构的级别时， 可以采用高副低代。
曲线与曲线形成的高副
VP23=ω3μl（P13P23）=ω2μl（P12P23） ω3=ω2（P12P23）/（P13P23）
6
（动画） V4=ω2μl（P12P24） VP23=ω3μl（P13P23）=ω2μl（P12P23） ω3=ω2（P12P23）/（P13P23）
7
ω1 ⋅ P01P12 µ l = v P12 = v2 （↑）
（动画）
（动画）
8
4.3 瞬心线和瞬心线机构 瞬心线和瞬心线机构
A、B轨迹为直线；AB中点轨迹为
圆；AB及其延长线上其它点轨迹为 椭圆。
（矩形对角线相等：OP≡AB。∠APB恒为直角）
为定瞬心线， 圆S4为定瞬心线，而圆 为定瞬心线 而圆S2 为动瞬心线 ,动瞬心线将沿定瞬 动瞬心线将沿定瞬 心线作无滑动的滚动 利用瞬心线设计而成的机构 利用瞬心线设计而成的机构 叫做瞬心线机构
11
曲线与点形成的高副

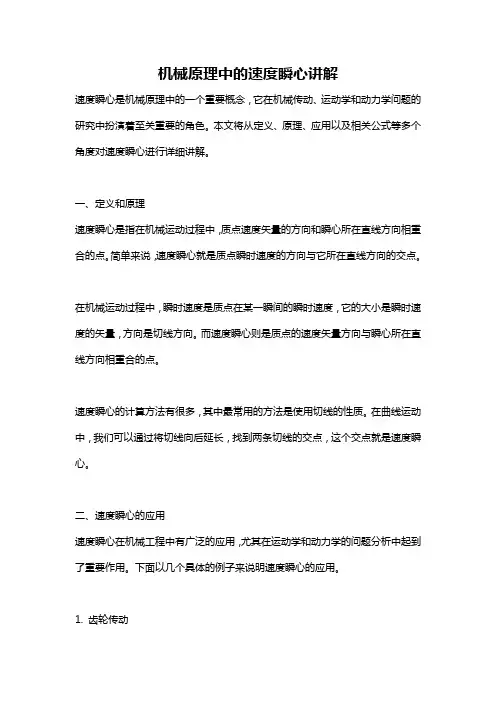

机械原理中的速度瞬心讲解
机械原理中的速度瞬心讲解速度瞬心是机械原理中的一个重要概念，它在机械传动、运动学和动力学问题的研究中扮演着至关重要的角色。
本文将从定义、原理、应用以及相关公式等多个角度对速度瞬心进行详细讲解。
一、定义和原理速度瞬心是指在机械运动过程中，质点速度矢量的方向和瞬心所在直线方向相重合的点。
简单来说，速度瞬心就是质点瞬时速度的方向与它所在直线方向的交点。
在机械运动过程中，瞬时速度是质点在某一瞬间的瞬时速度，它的大小是瞬时速度的矢量，方向是切线方向。
而速度瞬心则是质点的速度矢量方向与瞬心所在直线方向相重合的点。
速度瞬心的计算方法有很多，其中最常用的方法是使用切线的性质。
在曲线运动中，我们可以通过将切线向后延长，找到两条切线的交点，这个交点就是速度瞬心。
二、速度瞬心的应用速度瞬心在机械工程中有广泛的应用，尤其在运动学和动力学的问题分析中起到了重要作用。
下面以几个具体的例子来说明速度瞬心的应用。
1. 齿轮传动齿轮传动中，速度瞬心常用来确定传动比和齿轮的尺寸。
在两个齿轮相互啮合时，它们的速度瞬心位于齿轮啮合线上，通过计算速度瞬心的位置，可以确定齿轮的啮合情况、传动比和齿轮的尺寸。
2. 曲柄连杆机构曲柄连杆机构中，速度瞬心可用于分析和计算连杆的运动规律。
通过计算连杆各个位置的速度瞬心，可以得到连杆的位移、速度和加速度等参数，从而研究连杆运动的特性和工作原理。
3. 自行车前叉自行车前叉是一种常见的悬挂系统，其原理基于速度瞬心。
在自行车行驶过程中，前叉通过改变前轮的速度瞬心位置来调整悬挂系统的刚度。
通过调整速度瞬心的位置，可以使得前叉对不同路面的冲击吸收能力更好，提高骑行的舒适性和稳定性。
三、速度瞬心的计算方法计算速度瞬心的方法有多种，下面介绍几种常见的计算方法。
1. 直接法直接法是速度瞬心计算的最基本方法，它适用于已知点的速度矢量和所在直线方向的情况。
根据已知点的速度矢量和所在直线的方向，我们可以直接求解速度瞬心。
机械原理速度瞬心法的应用
机械原理速度瞬心法的应用引言在机械原理中，速度瞬心法是一种重要的分析工具。
它可以帮助工程师和设计师理解和预测机械系统中的速度分布和运动性能。
本文将探讨速度瞬心法的基本原理，并介绍其在工程实践中的应用。
速度瞬心法的基本原理速度瞬心法是基于速度分析的一种方法。
它通过计算物体在不同位置上的速度矢量，找到所有速度矢量交点的位置，即为速度瞬心。
速度瞬心表示系统在某一时刻的整体速度特性。
使用速度瞬心法需要以下步骤： 1. 给定物体的速度矢量分布。
2. 绘制速度矢量的平行线。
3. 找到速度矢量平行线的交点，即速度瞬心。
速度瞬心法的应用领域速度瞬心法在许多领域中得到了广泛的应用，下面将介绍一些常见的应用。
1. 机械设计在机械设计中，速度瞬心法可以用来预测机械系统的运动性能。
通过计算机辅助设计软件，工程师可以根据速度瞬心的分布来优化机械系统的设计。
2. 汽车工程在汽车工程中，速度瞬心法可以用于分析汽车的悬挂系统和转向系统。
通过计算速度瞬心，工程师可以优化汽车的悬挂系统，提高行车稳定性和驾驶体验。
3. 机器人工程在机器人工程中，速度瞬心法可以用于分析机器人的运动轨迹和速度分布。
通过计算速度瞬心，工程师可以优化机器人的运动性能，提高机器人的操作精度和效率。
4. 航空航天工程在航空航天工程中，速度瞬心法可以用于分析飞机的空气动力学特性和飞行性能。
通过计算速度瞬心，工程师可以优化飞机的设计，改善飞机的飞行性能。
5. 能源工程在能源工程中，速度瞬心法可以用于分析风力发电机组的运动特性和效率。
通过计算速度瞬心，工程师可以优化风力发电机组的设计，提高能量转换效率。
结论速度瞬心法是一种重要的机械原理分析工具，可以帮助工程师和设计师理解和预测机械系统的运动性能。
它在机械设计、汽车工程、机器人工程、航空航天工程和能源工程等领域都有广泛的应用。
通过应用速度瞬心法，工程师可以优化设计，提高机械系统的性能和效率。
机械原理瞬心法求速度
机械原理瞬心法求速度瞬心法是机械原理中常用的一种方法，用于求解速度等相关物理量。
它通过确定物体运动过程中的瞬心位置，将物体分解为一个旋转运动和一个平动运动，从而简化求解的复杂度。
在瞬心法中，首先需要确定物体的瞬心位置。
瞬心位置是指旋转运动和平动运动的合成运动中，旋转运动的瞬时转轴所在的位置。
通常情况下，物体的瞬心位置与物体几何形状的对称轴位置相关，并且只在一些时刻有效。
确定瞬心位置后，可以把物体分解为一个绕瞬心旋转的刚体和一个相对于瞬心平动的刚体。
这样，我们只需要分别对旋转和平动进行分析，再通过合成求得物体的运动情况。
对于旋转运动的部分，我们可以利用刚体的旋转惯量、转动角加速度等物理量，结合牛顿第二定律或者角动量守恒定律，求解物体的旋转运动参数。
具体来说，可以利用力矩平衡方程，或者根据牛顿第二定律和转动学的关系，得到力矩与角加速度之间的关系式，从而求解角加速度。
对于平动运动的部分，我们可以利用质心的平动动力学方程，结合牛顿第二定律，求解物体的平动运动参数。
具体来说，可以利用合外力与质量之积等于质量乘以加速度，求解合外力和加速度之间的关系式，从而求解加速度。
通过求解物体的旋转和平动运动参数，我们可以得到物体的速度。
对于旋转运动的部分，可以利用刚体运动学的关系式，根据角速度和瞬心到质点的距离，求解质点的速度。
对于平动运动的部分，可以直接通过质心的速度来求解。
最后，通过合成旋转和平动的速度，即可得到整个物体的速度。
具体来说，可以将旋转速度的向量与平动速度的向量进行矢量相加，得到物体的总速度。
总之，瞬心法是一种常用的机械原理求解速度的方法。
它通过确定瞬心位置，将物体分解为旋转和平动两个部分，分别计算旋转和平动的速度，再进行矢量相加，得到整个物体的速度。
通过使用这一方法，可以简化计算过程，提高求解的准确性和效率。
机械原理第四章 速度瞬心及其应用概要
如图所示凸轮机构，设已知各构件尺寸和凸 轮的角速度w2，求从动件3的速度v3。
求解过程： 3 ω2 n K 2 确定构件2和3的相对瞬心P23
V3＝V P23＝μ l(P12P23)· ω2
P12 P23 1
n
动画演示1、2
例题：如图所示的带有一移动副的平面四杆机构中,
已知原动件2以角速度w2等速度转动, 现需确定机构 在图示位置时从动件4的速度v4。 求解过程：确定机构瞬心如图所示
vP 23 21 P21P23 vP 32 31 P31P32
∵ ∴ 2 A P21 1
Vk 31 K 21 31 3 B P31
21 // 31
P21 P23 // P31 P32
P21 、 P 31 、 P 32 位于同一条直线上。
确定瞬心小结
4.2
速度瞬心在机构速度分析中的应用
∴ω 3 ＝ω 2 · (P13P23/P12P23)
方向: ω 3与ω 2相反。
VP23
相对瞬心位于两绝对瞬心之间，两构件转向相反。
3.用瞬心法解题步骤:
①绘制机构运动简图； ②求瞬心的位置； ③求出相对瞬心的速度; ④求构件绝对速度V或角速度ω。
4.瞬心法的优缺点：
①适合于求简单机构的速度，机构复杂时因 瞬心数急剧增加而求解过程复杂。 ②有时瞬心点落在纸面外。 ③仅适机构(自学）
动画链接
定瞬心线：速度瞬心点相对于机架上的轨迹
动瞬心线：速度瞬心点相对于活动构件上的轨迹
由速度瞬心的概念可知：在机构的运动过程 中，动瞬心线上的每一点都有一个在定瞬心 线上相对应的点与之作无滑动的接触。
结论:动瞬心线沿定瞬心线作无滑动的滚动。
4.4 共轭曲线与共轭曲线机构（自学）
机械原理速度瞬心
机械原理速度瞬心机械原理中的速度瞬心是一个非常重要的概念，它对于理解和分析机械系统的运动特性具有重要的意义。
速度瞬心是指在一个给定的瞬时，系统中某一点的速度矢量的瞬时瞬心。
在实际的机械系统中，速度瞬心可以帮助我们分析系统的运动规律，设计机械结构，优化机械性能等方面起到至关重要的作用。
首先，我们来看一下速度瞬心的定义。
在机械系统中，每个点都有一个与之相关的速度矢量，该速度矢量描述了该点在某一时刻的瞬时速度。
而速度瞬心则是描述了在某一时刻，系统中某一点的速度矢量的瞬时瞬心。
换句话说，速度瞬心可以理解为系统中某一点的瞬时转动中心，该点在这一瞬时的运动状态可以用一个瞬时瞬心来描述。
其次，我们来看一下速度瞬心的应用。
在机械系统的设计和分析中，速度瞬心可以帮助我们更好地理解系统的运动规律。
通过对速度瞬心的分析，我们可以确定系统中各个点的运动状态，找出系统中可能存在的问题，进而优化系统的结构和性能。
此外，速度瞬心还可以帮助我们设计新的机械系统，提高系统的效率和稳定性。
再者，我们来看一下速度瞬心的计算方法。
在实际的工程应用中，计算速度瞬心是非常重要的。
一般来说，我们可以利用刚体运动学的知识，通过对系统中各个点的速度矢量进行分析，来确定速度瞬心的位置和性质。
在实际的计算过程中，我们可以借助计算机辅助设计软件，通过数值模拟的方法来计算速度瞬心，进而得到系统的运动规律和性能参数。
最后，我们来看一下速度瞬心的意义。
速度瞬心作为机械原理中的重要概念，对于理解和分析机械系统的运动特性具有重要的意义。
通过对速度瞬心的研究和应用，我们可以更好地理解机械系统的运动规律，设计新的机械结构，优化机械性能，提高系统的效率和稳定性，从而推动机械工程领域的发展。
综上所述，速度瞬心是机械原理中的重要概念，它对于理解和分析机械系统的运动特性具有重要的意义。
通过对速度瞬心的研究和应用，我们可以更好地理解系统的运动规律，设计新的机械结构，优化机械性能，推动机械工程领域的发展。
速度瞬心及其应用
vC vlAP13 1 l AP131
式中μl为机构的长度比例尺，即
构件实际长度 ul 图上所画的构件长度 量纲为m/mm，它表示图上每1mm代表实际长度值。
本例中
ul
l AP13 AP13
量出AP13即可得 vC 。
3. 高副机构
对图4-8所示高副机构，求传动比i12时，可利用相对瞬心P12。 构件1、构件2组成高副，P12应位与高副接触点M的公法线NN上； 由三心定理，P12应位于P13P23的连线上，故两线的交点为P12。
K N (N 1) 2
3、速度瞬心的求法
求速度瞬心常用观察法和用三心定理两种方法。
（1）观察法
通过观察可以直接确定两构件的瞬心。 ①两构件以转动副联接，铰链中心即为瞬心P12 。（图4-4a）；
图4-4（a）两构件以转动副联接
②两构件以移动副联接，构件1各点相对构件2的移动速度都平 行于导路方向，则瞬心P12位于垂直于移动副导路的无穷远处 （图4-4b）；
如果俩构件都是运动的，则其速度瞬心称为相对速度瞬心， 简称相对瞬心。
不论是绝对速度瞬心，还是相对速度瞬心，都称为速度瞬 心，简称瞬心，记P12。i和构件j的相对瞬心记Pij或Pji 。
2、速度瞬心的数目
每两个构件都有一个速度瞬心。 如果一个机构由N个构件组成，根据组合原理，机构所具 有的速度瞬心的数目K为
4.1 相对瞬心及其应用
4.1.1 机械原理研究的对象与内容 4.1.2 速度瞬心法在机构速度分析上的应用
4.1.1 速度瞬心法
1、速度瞬心的概念 如图4-1轮2绕机架1上固定点O转动，O点为轮2的回转中心；
如图4-2轮2在轨道1上纯滚动，在此瞬时，P点为轮2的回转中 心。
机械原理速度瞬心法
机械原理速度瞬心法机械原理速度瞬心法，是求解刚体运动的一种常用方法。
瞬心法简单来说就是找到相对速度为零的瞬间，然后在该瞬间分析物体的运动状态。
瞬心法主要应用于刚体在平面内的转动运动，下面我将就此展开讲解。
一、瞬心法的基本思想在瞬心法中，我们首先需要找到物体运动的瞬间中心，即瞬心。
瞬心是指在某一瞬间，物体上的任何一点到瞬心的相对速度为零。
在这种情况下，物体的运动可以看成是由两个简单的运动组合而成，一个是绕着瞬心旋转的纯转动运动，另一个是沿瞬心到该点的径线做直线运动。
二、求解瞬心的方法求解瞬心的方法主要有以下两种：1.利用速度的符号来判断瞬心位置由于瞬心是物体上任何一点的相对速度为零，因此可以通过不同点的速度符号来定位瞬心位置。
具体步骤如下：（1）选择两个质点，在剩下的质点当中任选取一个质点作为待求点。
（2）计算出上述两个质点相对于待求点在瞬间的速度矢量。
（3）根据速度矢量的相对位置确定瞬心在待求点的哪侧，方向沿待求点到相对位置两点组成的连线（即连线的延长线）。
2.利用矢量叉积法求解瞬心还有一种简单易行的方法是利用叉积求解瞬心，具体如下：（1）选取一个在物体运动方向上的固定的点O。
（2）以该点为起点，分别作向各个质点的速度矢量为方向，长度与速度的大小成比例的线段。
（3）将各个线段所在直线与以O点为起点垂直于物体运动方向为方向的直线交点，即为瞬心位置。
三、利用瞬心法解题步骤接下来，以平面内刚体运动转动为例，介绍瞬心法的解题步骤：1.标出物体上各质点的速度向量和角速度ω。
2.求出瞬心位置和速度大小。
3.利用瞬心和对应质点之间的距离求解线速度和角速度。
4.根据物理原理，利用转动定律和牛顿第二定律求解物体的运动状态。
四、注意事项在应用瞬心法时，也需要注意一些细节问题：1.瞬心法只适用于刚体的平面内转动运动，不能应用于非平面情况。
2.在用速度符号求解瞬心时，应注意速度符号判断的正确性，不要因判定瞬心位置错误而导致解题出错。
机械原理 瞬心法求速度
机械原理瞬心法求速度机械原理中有一种求速度的方法称为瞬心法。
这种方法基于物体绕固定轴旋转时的动力学原理，极大地简化了求解速度的过程。
本文将介绍一下瞬心法的基本原理以及如何应用瞬心法来求解物体的速度。
瞬心法基本原理瞬心法的基本原理是基于旋转运动的动力学原理。
当物体沿固定轴旋转时，我们可以将其视为一系列平行于固定轴的旋转运动的叠加。
这种旋转运动的叠加使得物体上的每一个点都会沿着一条圆弧轨迹运动，这个圆弧的圆心称为瞬心。
瞬心的位置可以用以下公式计算得出：v = v0 + a*tx = x0 + v0*t + 0.5*a*t^2其中，v 表示物体在某一时刻的速度，v0 表示物体在初始时刻的速度，a 表示物体在沿着圆弧轨迹运动时的加速度，t 表示经过的时间，x 表示物体在某一时刻的位置，x0 表示物体在初始时刻的位置。
在瞬心法中，这个公式被用来计算物体在旋转过程中的速度。
如何使用瞬心法求速度使用瞬心法求速度需要以下几个步骤：1.找到旋转轴首先需要确定旋转轴的位置。
旋转轴可以是任何固定的轴，例如绕杆旋转、绕轮旋转等。
2.确定瞬心位置瞬心是旋转轴上的一个点，它是物体上所有点沿圆弧轨迹运动叠加后的圆心。
瞬心的位置可以通过计算得出。
3.计算速度计算物体上某一点在某一时刻的速度需要使用瞬心法中的公式。
具体来说，可以通过以下步骤计算速度：•确定物体上某一点的位置和速度向量•确认该点相对于瞬心的位置，并将该位置和速度向量分解为平行于和垂直于旋转轴的两个矢量•计算沿着圆弧轨迹运动的加速度 a，一般情况下使用牛顿第二定律进行计算•使用瞬心法中的公式计算速度，并得出物体上该点在该时刻的速度瞬心法的应用瞬心法广泛应用于机械工程中，特别是在设计和分析各种旋转机械时。
下面我们以一个例子来说明如何使用瞬心法进行计算。
假设我们有一个半径为 R 的小球在平面上沿着圆周轨迹绕着一根竖直轴旋转。
现在我们想要知道小球在顶部（即与地面平行的位置）绕轴旋转的速度。
机械原理第四章 速度瞬心及其应用
2
相同绝对速度的重合点.
P12 1
❖ 两构件在任一瞬时的相对运动都可
看成绕瞬心的相对运动。
VA21 21P21A
动画演示1、2
相对瞬心
速度瞬心 绝对瞬心
相对瞬心－重合点绝对速度不为零，
vA1A2 B
两构件都运动的。
A
12 vB1B2
Vp2=Vp1≠0
2
P12 1
绝对瞬心－重合点绝对速度为零，两
构件之一是静止构件。
根据一定条件对平面高副机构的中高副虚拟地用低 副来代替的方法。
❖ 高副低代的条件：
①代替前后机构的自由度不变； ②代替前后机构的瞬时速度和瞬时加速度不变。
高副低代的方法1
用一个含有两个低副的虚拟构件来代替高副，且两低 副位置分别在两高副两元素接触点处的曲率中心。
构件1、2之间的速度瞬心 在点P
瞬心线S1是速度瞬心P 相对 于构件1的轨迹线。
瞬心线S2是速度瞬心P 相对 于构件2的轨迹线。 构件1曲线K1和构件2曲线K2 在点Q高副接触。 曲线K2包络了曲线K1的各个位置，
称K2为包络曲线， K1为被包络曲线 vr 12QP
共轭曲线：两高副元素互为包络的曲线
第四章 速度瞬心及其应用
4.1 速度瞬心的概念及其确定方法
4.1.1 速度瞬心的概念
在作平面一般运动的两个构件上，总可以找到一点， 在该点两构件的相对速度为零、绝对速度相同。
速度瞬心——两构件作相对运
动时，其相对速度为零时的重合 点称为速度瞬心，简称瞬心。
vA1A2 B
A
12 vB1B2
❖ 也就是两构件在该瞬时具有
②直接观察能求出 4个 余下的2个用三心定律求出。
机械原理课件瞬心例题
在设计过程中，合理利用瞬心，可以调整机构的动态响应， 降低外部激励对机构的影响，从而减小振动和冲击。
实现机构的轻量化和紧凑化
通过优化瞬心的位置和数量，可以减小机构的整体尺寸， 实现机构的轻量化和紧凑化设计。
瞬心的合理配置有助于减少机构中的运动副数量和传动元 件，从而减小机构的重量和体积，实现轻量化和紧凑化的 目标。
随着计算机技术的发展， 越来越多的机械设计软件 提供了计算机辅助计算瞬 心的功能。
具体步骤
在软件中输入机构的参数 和运动条件，软件会自动 计算出机构的瞬心位置。
应用场景
广泛应用于各种复杂机械 系统的设计和分析中，大 大提高了设计效率。
BIG DATA EMPOWERS TO CREATE A NEW ERA
04
瞬心的计算方法
BIG DATA EMPOWERS TO CREATE A NEW
ERA
平面机构的瞬心计算方法
瞬心定义
应用场景
平面机Байду номын сангаас中，瞬时速度为零的点称为 瞬心。
在平面连杆机构、凸轮机构等中，瞬 心的计算对于确定机构的运动特性十 分重要。
瞬心计算公式
对于两构件，若它们的相对速度为零 ，则它们之间的相对瞬心位置可以通 过求解相对速度的叉乘为零的方程得 到。
详细描述
在球面机构中，如球面齿轮或球面蜗 杆，瞬心通常位于球心。通过分析瞬 心位置，可以确定机构在运动过程中 的位置和运动轨迹，有助于优化机构 的设计和运动性能。
瞬心在万向联轴器中的应用
总结词
万向联轴器中的瞬心点是连接两轴的点 ，对于实现两轴间的等角传递运动至关 重要。
VS
详细描述
在万向联轴器中，瞬心是连接两轴的点， 它确保了两轴间的等角传递运动。通过合 理选择瞬心的位置，可以优化万向联轴器 的运动性能，减小传动误差，提高传动效 率。
机械原理瞬心
机械原理瞬心
机械原理中的瞬心是一个非常重要的概念，它在机械工程中有着广泛的应用。
瞬心是指在一个系统中，某一瞬间的旋转轴心，它可以帮助我们分析和计算机械系统的运动和力学特性。
在机械设计和工程实践中，理解和应用瞬心概念对于提高机械系统的性能和效率至关重要。
首先，让我们来了解一下什么是瞬心。
瞬心是一个虚拟的点，它是在一个系统中，某一瞬间的旋转轴心。
在这个瞬间，系统中所有的点都是相对于这个瞬心在做旋转运动。
通过确定瞬心，我们可以简化机械系统的分析，将复杂的运动转化为简单的旋转运动。
这样一来，我们就可以更加方便地计算系统的速度、加速度和力学特性。
瞬心的概念可以应用在很多机械系统中，比如连杆机构、齿轮传动、摆杆系统
等等。
在这些系统中，确定瞬心可以帮助我们分析系统的运动规律，设计出更加高效和稳定的机械结构。
通过瞬心的分析，我们可以确定系统中各个部件的速度和加速度，从而优化系统的设计，提高其性能。
在实际的工程应用中，瞬心的概念也有着重要的意义。
比如在机械传动系统中，我们可以通过确定瞬心来分析齿轮的传动比和传动效率，从而选择合适的齿轮组合方案。
在机械臂和摆杆系统中，瞬心的分析可以帮助我们确定系统的稳定性和工作范围，从而设计出更加灵活和高效的机械结构。
总之，瞬心是机械原理中一个非常重要的概念，它在机械工程中有着广泛的应用。
通过确定瞬心，我们可以简化机械系统的分析，优化系统的设计，提高其性能和效率。
因此，对于机械工程师来说，深入理解和应用瞬心的概念是非常重要的，它可以帮助我们更好地解决实际工程中的问题，推动机械工程领域的发展和进步。
机械原理速瞬心法PPT课件
① 对构件数目繁多的复杂机构，由于瞬心数目 很多，求解时较复杂。
② 作图时它的某些瞬心的位置往往会落在图纸 范围之外。
③ 这种方法不能求解机构的加速度问题。
第23页/共24页
谢谢您的观看！
第24页/共24页
P13
证明：假设P23不在直线P12P13的连线上，而是位于其 它
任一点S处，则根V据S相2 对瞬V心S3的定义:
第11页/共24页
三心定理的证明 应该
又VS 2 VS1 VS 2S1 VS3 VS1 VS 3S1
则VS1 VS 2S1 VS1 VS3S1
Vs2s1
21 2
s
P12 1
2
1 P23∞
2＝B1 C （BP12O（）P1A3）
n
第18页/共24页
例3：齿轮－连杆组合机构
齿轮3绕固定齿条4作纯滚动，已知滑块1 的速度V1，求齿轮3中心点D的速度VD。
G
D
2 V1 B
3
1
A
F
4
C
第19页/共24页
例3：齿轮－连杆组合机构
首先标出相互接触两构件的瞬心： P12、P23、 P34、and P14
G (P23)
2
D
3
A
C (P )
∞P14
V1 B
1
F(P12 )
第20页/共24页
例3：齿轮－连杆组合机构
P13位于直线 P12P23 上
∞ P上13位于P14直线P14P34
两条线的交点E是 P13 VE3 =VE1
E (P13)
G (P23)
2
D
3
A
C (P ) 第21页/共24页
机械原理瞬心
机械原理瞬心
机械原理瞬心是指物体在受到力的作用下发生旋转运动时，所产生的旋转轴的位置与力的作用线的交点。
在机械设计中，瞬心是一个重要的概念，被广泛应用于各种机械装置和机构的设计和分析中。
瞬心的位置是通过力的向量叉乘来确定的。
当一个物体受到力作用时，力的作用线和力的向量构成一个平面。
瞬心就是位于这个平面上的一个点，它定义了旋转轴的位置。
对于简单的情况，瞬心的位置是很容易确定的。
比如在一个平面上受到垂直于平面方向的力作用时，瞬心就是受力点所在的位置。
而在复杂的情况下，瞬心的位置要通过力的向量叉乘来计算。
在机械设计中，瞬心的位置对于分析物体的运动和力的传递至关重要。
通过瞬心的位置，我们可以确定物体在受到力的作用下产生的旋转方向和角度，从而对机械装置的运动过程进行模拟和计算。
在机械装置中，瞬心的位置还决定了力的传递和变换的方式。
瞬心位于力的作用线上时，力会直接传递给物体进行旋转运动。
而当瞬心位于力的作用线外时，力会引起物体的平动运动。
总之，机械原理瞬心是机械设计中一个重要的概念，它在分析和设计机械装置时起着至关重要的作用。
通过确定瞬心的位置，
我们可以准确地分析和模拟机械装置的运动过程，实现设计的有效性和可靠性。
机械原理教案04速度瞬心法在机构运动分析中的应用
内 容2． 解析法：计算精度高，随着数学软件和计算机辅助设计软件的不断完善和发展，采用解析法解决机构的分析、综合过程中的相关问题越来越普及。
利用计算机求解，相当方便。
例如：杆组法——将机构拆成若干基本杆组，在对机构进行运动分析时调用相应的杆组运动分析的通用子程序，进行计算，非常方便。
3． 实验法：在现有设备上测运动参数，能反映机构在工作环境下的真实运动，但需要设备。
3-2 速度瞬心及其在平面机构速度分析中的应用 一、 速度瞬心1．瞬心的定义、分类：彼此作平面相对运动的两刚体，在任一瞬时，其相对运动都可以看做是绕某一重合点的转动，此重合点称为瞬时速度中心，简称瞬心。
显然，速度瞬心是相对运动的两构件上绝对速度相等（相对速度为零）的瞬时重合点。
若两构件之一是静止的，则该瞬心处的绝对速度为零，称为绝对瞬心；若两构件都是运动的，则其瞬心处的绝对速度不为零，称为相对瞬心。
通常用ijP 或jiP 表示构件i 、j 的速度瞬心。
2. 瞬心的数目由于任意两个构件形成一个瞬心，若机构由N 个构件（含机架）组成，则瞬心的数目为：2)1(2-=N N C N 。
如：四杆机构有6个瞬心。
其中3个绝对瞬心，3个相对瞬心。
3、瞬心的求法A ）、直接接触的两构件间的瞬心（如图3-2所示） ● 转动副相连的两构件，转动副的中心为12P ，图a● 移动副联接的两构件，其瞬心在垂直于导路的无穷远处，图b ● 两构件组成高副时，若为纯滚动，则接触点为瞬心，图c ；● 若为滚动兼滑动：瞬心在过接触点的公法线上，具体位置另需条件确定。
图3-4 内 容B ）、不直接接触的两构件间的瞬心不直接接触的两构件其瞬心常借助于“三心定理”来确定。
“三心定理”——三个彼此作平面运动的3个构件，共有3个瞬心，它们必位于同一条直线上。
例【3-1】：求铰链四杆机构的瞬心（如图3-4所示） 其中哪些是绝对瞬心，哪些是相对瞬心？ 思考：构件3上速度为零的点是哪一点？二、速度瞬心法在机构速度分析上的应用用速度瞬心法对机构进行速度分析的一般方法是：找到已知构件与待求构件的相对瞬心，它是这两个构件上绝对速度大小相等、方向相同的点，建立待求运动构件与已知运动构件的速度关系即可求解。
