电机学变压器经典习题及答案
变压器试题及答案
变压器试题及答案一、选择题1. 变压器的基本原理是什么？A. 电磁感应B. 静电感应C. 磁共振D. 磁共振与静电感应答案：A2. 以下哪个不是变压器的组成部分？A. 铁芯B. 线圈C. 电容D. 绝缘体答案：C3. 变压器的匝数比与电压比的关系是什么？A. 匝数比等于电压比B. 匝数比是电压比的倒数C. 匝数比与电压比成正比D. 匝数比与电压比成反比答案：C二、填空题1. 变压器的变压能力取决于其________和________的比值。
答案：匝数；电阻2. 理想变压器的输入功率与输出功率是________的。
答案：相等3. 变压器的铁损主要包括________和________。
答案：磁滞损耗；涡流损耗三、简答题1. 简述变压器的工作原理。
答案：变压器的工作原理基于法拉第电磁感应定律。
当原线圈接入交流电源时，铁芯中的磁通量随之变化，这个变化的磁通量在副线圈中产生感应电动势，从而实现电能的传输和电压的变换。
2. 变压器的效率如何计算？答案：变压器的效率是输出功率与输入功率的比值。
理想情况下，不考虑损耗，变压器的效率为100%。
实际应用中，由于存在铜损、铁损等损耗，效率会低于100%。
四、计算题1. 已知变压器原线圈匝数为1000匝，副线圈匝数为5000匝，输入电压为220V，求输出电压。
答案：根据变压器匝数比与电压比的关系，输出电压 V_out = (V_in * N_out) / N_in = (220 * 5000) / 1000 = 1100V。
2. 若变压器的输入功率为10kW，效率为90%，求输出功率。
答案：根据效率的定义，输出功率 P_out = (输入功率 * 效率) = 10kW * 90% = 9kW。

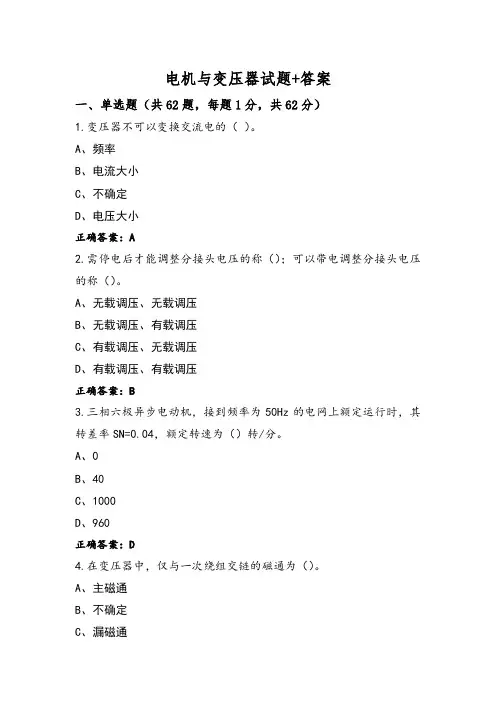

电机与变压器试题+答案
电机与变压器试题+答案一、单选题（共62题，每题1分，共62分）1.变压器不可以变换交流电的（）。
A、频率B、电流大小C、不确定D、电压大小正确答案：A2.需停电后才能调整分接头电压的称（）；可以带电调整分接头电压的称（）。
A、无载调压、无载调压B、无载调压、有载调压C、有载调压、无载调压D、有载调压、有载调压正确答案：B3.三相六极异步电动机，接到频率为50Hz的电网上额定运行时，其转差率SN=0.04，额定转速为（）转/分。
A、0B、40C、1000D、960正确答案：D4.在变压器中，仅与一次绕组交链的磁通为（）。
A、主磁通B、不确定C、漏磁通正确答案：C5.变压器负载为纯电阻时，负载电流增大，二次侧输出电压将（）。
A、下降B、上升C、不变D、以上都有可能正确答案：A6.单相异步电动机改变转向的具体方法是（）。
A、对调电容的两端B、对调两绕组之一的首末端C、对调电源的极性D、同时对调两绕组首末端正确答案：B7.铜损耗随着（）的变化而变化A、电源电压B、二次侧输出电压C、负载电流D、以上都是正确答案：C8.常用的无励磁调压分接开关的调节范围为额定输出电压的（）。
A、±5%B、±10%C、±5%正确答案：A9.三相异步电动机反接制动时，速度接近零时要立即断开电源，否则电动机会（）。
A、短路B、反转C、烧坏D、飞车正确答案：B10.改变三相异步电动机转向的方法是( )。
A、改变电源电压B、改变定子绕组中电流的相序C、改变电机的工作方式D、改变电源频率正确答案：B11.三相异步电动机工作时，转子绕组中流过的是（）。
A、交流电B、无线电C、脉冲电D、直流电正确答案：A12.（）是三相共用一个铁心的变压器，三相之间既有电的联系，又有磁的联系。
A、三相组式变压器B、单相变压器C、三相心式变压器正确答案：C13.一台三相变压器的联接组别为Y，y0，其中“Y”表示变压器的（）。
《电机学 变压器》作业参考答案
《电机学－变压器》作业参考答案2‐27. 解答：因为单相Tr，所以有1122500k14.286(A)35k500k45.455(A)11kNNNNNNSIUSIU======2‐28. 解答：（1）因为1111144.442200.004955(Wb)4.44 4.44200500.004955= 1.4157(T)3510mmmU E N fUN fBA−≈=Φ⇒Φ≈==××Φ==×（2）因为电动势和匝数成正比，所以要得到100V所需匝数为：N2＝(E2/E1)×N1≈(U2/U1)×N1＝（100/220）×200＝90.9≈91（匝） 要得到36V所需匝数为：N2＝(E2/E1)×N1≈(U2/U1)×N1＝（36/220）×200＝32.7≈33（匝） （3）当一次有＋5%抽头时，N1＝200×1.05＝210匝，相应的二次侧电压为：二次侧91匝时，U2＝U1/k＝220/（210/91）＝95.3(V)二次侧33匝时，U2＝U1/k＝220/（210/33）＝34.57(V)当一次有－5%抽头时，N1＝200×0.95＝190匝，相应的二次侧电压为：二次侧91匝时，U2＝U1/k＝220/（190/91）＝105.4(V)二次侧33匝时，U2＝U1/k＝220/（190/33）＝38.2(V)37 在题图203中，各铅垂线上对应的高、低压绕组绕于同一铁芯柱上。
已知A、B、C为正相序，试判断各联结组的组号。
解、（1）一次侧电压三角形Í电位a=y, b=z,c=xÎ二次侧电压三角形Î两个三角形重心重合：可见，AO和ao之间的夹角为210°，因此为Yd7。
题2‐3图 联结组B Cbyc zx abyxaczBC（2）一次侧电压三角形Í电位a=z,b=x, c=yÎ二次侧电压三角形Î两个三角形重心重合：可见，AO和ao之间的夹角还是210°，因此为Yd7。
电机学变压器习题课
变压器习题课
三、简答题
答：副边三角形开口所测的电压为副边三相三次
谐波电动势之和，组式变压器测值大， 谐波电动势之和，组式变压器测值大，芯式变压 测值小。 器测值小。 因为组式变压器三次谐波磁通磁阻小， 因为组式变压器三次谐波磁通磁阻小，Φ3大， 副边感应的三次谐波电动势较大。 副边感应的三次谐波电动势较大。 芯式变压器三相磁路彼此相关， 而芯式变压器三相磁路彼此相关，三次谐波 磁通不能沿铁芯闭合，只能借助油、 磁通不能沿铁芯闭合，只能借助油、油箱壁等漏 磁路闭合，因此数值较小， 磁路闭合，因此数值较小，感应的三次谐波电动 势较小。 势较小。 变压器习题课
变压器习题课
三、简答题
答：
并联变压器短路阻抗标么值不相等， 并联变压器短路阻抗标么值不相等，会出 阻抗标么值不相等 现并联变压器负载分担不均衡的现象。 现并联变压器负载分担不均衡的现象。 容量大的变压器， 容量大的变压器，希望 Z k 小，使其先达 到满载，充分利用大容量变压器。 到满载，充分利用大容量变压器。
U Bb = U ab 1 + k 3 + k
2
当测出U 值与计算值相等时，可知是Y/d-5 当测出 Bb值与计算值相等时，可知是 连接组号。 连接组号。 变压器习题课
四、计算题
1、Y/y 接法三相变压器 500 千伏安、原边线 、 千伏安、 电压 6000 伏、线电流 48 安、阻抗电压为 3.9%、Y/y0 联接，750C时的负载损耗 Pk 为 、 联接， 时的负载损耗 6.25千瓦，求短路参数的标么值（阻抗、电阻、 千瓦，求短路参数的标么值（阻抗、电阻、 千瓦 电抗）。 电抗）。
变压器习题课
三、简答题
7、并联运行的变压器若短路阻抗标么值不等， 、并联运行的变压器若短路阻抗标么值不等， 阻抗标么值不等 则其对容量大的变压器是大些好还是小些好？ 则其对容量大的变压器是大些好还是小些好？ 为什么？（假定变压器带感性负载）。 为什么？（假定变压器带感性负载）。 ？（假定变压器带感性负载
《电机与变压器(第六版)习题册》 习题答案
《电机与变压器（第六版）习题册》 习题答案第一章单相变压器§1-1 变压器的分类、用途和结构一、填空题1．电磁感应交流频率2．单相三相油浸式干式3．电路一次绕组二次绕组高压绕组低压绕组同芯绕组4．主磁通安放绕组硅钢片芯式壳式壳式5.对接叠接二、判断题1．× 2．× 3．× 4．× 5．√ 6．√三、选择题1．D 2．A四、简答题1．答：按铁芯结构形式分，变压器有壳式铁芯、芯式铁芯、C形铁芯三种。
壳式铁芯常用于小型变压器、大电流的特殊变压器，如电炉变压器、电焊变压器；或用于电子仪器及电视、收音机等的电源变压器。
芯式铁芯常用于大、中型变压器及高压的电力变压器。
C形铁芯常用于电子技术中的变压器。
2．答：单相变压器主要由变压器绕组和变压器铁芯两部分组成。
变压器的绕组是变压器的电路部分，变压器的铁芯是主磁通的通道，也是安放绕组的骨架。
3．答：铁芯材料的质量直接影响到变压器的性能。
高磁导率、低损耗和价格实惠是选择铁芯材料的关键。
为提高铁芯导磁能力，增大变压器容量，减小体积、提高效率，铁芯常用硅钢片叠装而成。
§1-2 变压器的原理一、填空题1．空载负载2．加额定电压开路3．E=4.44fNΦm4．一次绕组电动势与二次绕组电动势大小之比大小5．36 1006．3307．191.38．阻抗内阻阻抗匹配9．610．功率因数输出电压输出电流11．±5% —5%~+10%12．P Cu=（β）2 P k 负载电流13．负载电流相等14．铁耗空载损耗二、判断题1．√ 2．× 3．× 4．√ 5．× 6．× 7．√ 8．× 9．× 10. √三、选择题1．B 2．D 3．B 4．B 5．B 6．C 7．B 8．C9. C四、简答题1．答：变压器不能改变直流电压。
如果接上直流电，变压器的一次绕组将被烧掉。
变压器复习题及答案
变压器复习题及答案一、单项选择题1. 变压器的工作原理是基于什么现象？A. 电磁感应B. 静电感应C. 磁共振D. 光电效应答案：A2. 变压器的铁芯通常采用什么材料？A. 铜B. 铝C. 铁D. 塑料答案：C3. 变压器的一次侧和二次侧绕组的匝数比与电压比有什么关系？A. 匝数比等于电压比B. 匝数比与电压比成反比C. 匝数比与电压比无关D. 匝数比是电压比的平方答案：A4. 理想变压器的原副边功率关系是什么？A. 原边功率大于副边功率B. 副边功率大于原边功率C. 原边功率等于副边功率D. 原边功率与副边功率无关5. 变压器的空载损耗主要来源于哪里？A. 铁芯损耗B. 绕组损耗C. 绝缘损耗D. 机械损耗答案：A二、填空题1. 变压器的一次侧电压为220V，二次侧电压为110V，那么变压器的变比为________。
答案：2:12. 变压器的铁芯损耗主要由________和________组成。
答案：磁滞损耗、涡流损耗3. 变压器的效率是指________与________的比值。
答案：输出功率、输入功率三、简答题1. 简述变压器的冷却方式有哪些？答案：变压器的冷却方式主要有自然冷却、风冷、水冷、油冷等。
2. 什么是变压器的短路试验？它的目的是什么？答案：变压器的短路试验是指在变压器的二次侧施加短路条件，测量其短路电流和短路损耗。
其目的是确定变压器的短路特性，评估其在短路条件下的性能和安全性。
四、计算题1. 已知变压器的一次侧电压为10kV，二次侧电压为400V，求变压器答案：变比为25:1。
2. 假设变压器的空载损耗为1000W，负载损耗为2000W，原边输入功率为5000W，计算变压器的效率。
答案：变压器的效率为80%。
变压器习题答案精选全文完整版
可编辑修改精选全文完整版变压器习题答案第一单元变压器的分类、结构和原理课题一变压器的分类和用途一、填空题1．变压器是一种能变换_交流__电压，而____频率___不变的静止电气设备。
2．变压器的种类很多，按相数分，可分为单相和三相变压器；按冷却方式分，可分为__油浸_风冷式、自冷式和__干式___变压器。
3．电力系统中使用的电力变压器，可分为__升压__变压器、___降压____变压器和__配电_____变压器。
二、判断题(在括号内打“√”或打“×”)1．在电路中所需的各种直流电，可以通过变压器来获得。
(× )2．变压器的基本工作原理是电流的磁效应。
(× )三、简答题1．为什么要高压送电?在传输功率一定时，升高输电电压就可以降低输电电流，这样就可以减小输电线路上的损耗。
2．变压器能改变直流电压吗?不能如果接上直流电压会发生什么现象?副边无输出，原边或电源将会烧毁。
为什么?接直流电源时，铁芯中产生稳恒磁场，原、副边都不会产生感生电动势。
课题二变压器的结构与冷却方式一、填空题1．变压器的绕组常用绝缘铜线或铜箔绕制而成。
接电源的绕组称为____一次侧___；接负载的绕组称为__二次侧____。
也可按绕组所接电压高低分为___高压绕组____和___低压绕组____。
按绕组绕制的方式不同，可分为同心绕组和交叠绕组两大类型。
’2．变压器的铁心常用__硅钢片_____叠装而成，因线圈位置不同，可分为___芯式____和__壳式___两大类。
3．气体继电器装在____油枕___ 与___油箱____之间的管道中，当变压器发生故障时，气体继电器就会过热而使油分解产生气体。
4．绝缘套管穿过___油箱盖____，将油箱中变压器绕组的___输入、输出线____从箱内引到箱外与__电网_____相接。
5．绝缘套管由外部的__瓷套_____和中间的___导电杆____组成。
对它的要求主要是____绝缘性能___和____密封性能___要好。
电机学习题集变压器题库及答案
电机学习题集变压器题库及答案变压器9－3 为了得到正弦感应电势，当铁心不饱和时，空载电流各成何种波形？为什么？9－4 试说明磁势平衡的概念及其在分析变压器中的作用。
9－5 为什么可以把变压器的空载损耗近似看成是铁耗，而把短路损耗看成是铜耗？变压器实际负载时实际的铁耗和铜耗与空载损耗和短路损耗有无区别？为什么？9－6 变压器的其它条件不变，仅将原、副边线圈匝数变化10％，试问对和的影响怎样？如果仅将外施电压变化10％，其影响怎样？如果仅将频率变化10％，其影响又怎样？9－8 一台变压器，原设计频率为50赫兹，现将它接到60赫兹的电网上运行，额定电压不变。
试问对激磁电流，铁哈，漏抗，电压变化率有何影响？9－13 将一台1000匝的铁心线圈接到110伏，50赫兹的交流电源上，由安培表的读数得知，，把铁心抽去后电流和功率为100A和10kw。
假设不计漏磁，试求：（1）两种情况下的参数、等效电路和矢量图（用同一尺寸画）（2）磁化电流和铁耗电流；（3）两种情况下的相同最大值。
9－14 有一台单相变压器，额定容量KVA，原副边额定电压伏，赫兹。
原副线圈的电阻及漏抗为欧，，，。
试求：（1）折算到高压边的短路电阻，短路电抗及阻抗；（2）折算到低压边的短路电阻，短路电抗及阻抗；（3）将（1）、（2）求得的参数用标么值表示；（4）计算变压器的短路电压百分比及其分量，。
（5）求满载及超前等三种情况下的电压变化率并讨论计算结果。
9－15 一台单相变压器，已知，，，，，，，，，当滞后时，副边电流，。
试求：(1) 用近似T形等效电路和简化等效电路求，并将结果进行比较(2) 画出折算后的矢量图和T形等效电路。
9－16 一台单相变压器，，，，空载及短路实验的结果如下：实验名称电压（伏）电流（安）功率（W）电源加在空载 6300 10.1 5000 低压边短路 3240 15.15 14000 高压边试计算（1）折算到高压边的参数（实际值及标么值），假定，（2）画出折算到高压边的T型等效电路；（3）计算短路电压的百分值及其二分量；（4）满载及滞后时的电压变化率及效率（5）最大效率。
电机变压器试题及答案
二、选择题
1．按照电工惯例，怎样确定变压器绕组感应电动势的正方向？（
B）
A 任意选定
B. 感应电动势的正方向与磁通正方向符合右手螺旋定则
C. 按楞次定律确定
D.
按绕组的同名端确定
2．变压器运行时，在电源电压一定的情况下，当负载阻抗增加时，主磁通如何变化？（
A. 增加 B.
基本不变 C. 减小 D. 不一定
2。变压器能改变直流电压吗？如果接上直流电压会发生什么现象？
答：不能
接入直流电压后，一次侧绕组将严重过热而烧毁。
3．油箱的作用是什么？
答：它保护铁心和绕组不受潮，又有绝缘和散热的作用。 六、计算题
1．单相变压器的一次侧电压 为多少？
U1=380V ，二次侧电流 I2=21A ，变压比 K=10 ．5，试求一次侧电流
10. 油箱里的变压器油能保护铁心和绕组
不受潮 , 又有 绝缘 和 散热 的作用 .
11. 所谓变压器的空载运行是指变压器的一次侧加
额定电压 , 二次侧 开路 的运行方式 .
12. 已知电源频率 f 、变压器绕组匝数 N 和通过铁心的主磁通副值
m ，则感应电动势 E 的表达式
为 E=4.44fN m .
10. 将 50Hz、220/127V 的变压器、 接到 100Hz，220V 的电源，铁心中的磁通将如何变化？ （ A ）
A. 减小
B.
增加
C. 不变
D.
不能确定
三、判断题
1．变压器的工作原理实际上是利用电磁感应原理，把一次侧的电能传给二次侧的负载。
（√）
2。一般的说，电力变压器仅用于改变电压（ × ）
解：由变比公式
I2 K= I 1
电机学变压器经典习题及答案
16.在采用标幺制计算时，额定值的标幺值为。
答：1。
17.既和原边绕组交链又和副边绕组交链的磁通为，仅和一侧绕组交链的磁通为。
答：主磁通，漏磁通。
18.★★变压器的一次和二次绕组中有一部分是公共绕组的变压器是。
答：自耦变压器。
19.并联运行的变压器应满足（1），（2），（3）的要求。
Ｃ：减少１０%。 （分析时假设磁路不饱和）
答：A
5．相电力变压器磁势平衡方程为。
A：原，副边磁势的代数和等于合成磁势
B：原，副边磁势的时间向量和等于合成磁势
C：原，副边磁势算术差等于合成磁势
答：B
6．电压与频率都增加5℅时，穿过铁芯线圈的主磁通。
A增加B减少C基本不变
答：C
7．升压变压器，一次绕组的每匝电势二次绕组的每匝电势。
负载时有主磁通 ，一次绕组漏磁通 ，二次绕组漏磁通 。主磁通 由一次绕组和二次绕组的合成磁动势即 激励，一次绕组漏磁通 由一次绕组磁动势 激励，二次绕组漏磁通 由二次绕组磁动势 激励。
7.★变压器的空载电流的性质和作用如何？它与哪些因素有关？
答：作用：变压器空载电流的绝大部分用来供励磁，即产生主磁通，另有很小一部分用来供给变压器铁心损耗，前者属无功性质，称为空载电流的无功分量，后者属有功性质，称为空载电流的有功分量。
B： 和 同时减少到0.81倍, 减少
C： 和 同时减少到0.81倍， 增加
D： 和 同时减少10℅， 减少
答：B
11．★如将额定电压为220/110V的变压器的低压边误接到220V电压，则激磁电流将，变压器将。
A：不变；B:增大一倍；C:增加很多倍;D:正常工作;E:发热但无损坏危险；F:严重发热有烧坏危险
变压器与电动机单选题100道及答案
变压器与电动机单选题100道及答案1. 变压器的基本工作原理是（）A. 电磁感应B. 电流的磁效应C. 通电导体在磁场中受力D. 电磁继电器原理答案：A2. 变压器的铁芯通常采用（）A. 整块铸钢B. 整块铸铁C. 硅钢片D. 铜片答案：C3. 变压器中，改变输出电压的是（）A. 一次绕组匝数B. 二次绕组匝数C. 铁芯面积D. 负载大小答案：B4. 一台变压器，一次绕组匝数为2200 匝，二次绕组匝数为110 匝，若输入电压为220V，则输出电压为（）A. 11VB. 22VC. 110VD. 220V答案：A5. 变压器的空载电流很小，一般占额定电流的（）A. 1% - 10%B. 10% - 20%C. 20% - 30%D. 30% - 40%答案：A6. 变压器的效率在（）时最高。
A. 空载B. 半载C. 满载D. 过载答案：C7. 三相变压器的连接组别主要取决于（）A. 一次绕组和二次绕组的连接方式B. 铁芯的结构C. 负载的大小D. 电源的频率答案：A8. 自耦变压器不能作为（）使用。
A. 升压变压器B. 降压变压器C. 安全隔离变压器D. 调压变压器答案：C9. 电力变压器的主要作用是（）A. 改变电压，传输电能B. 改变电流，传输电能C. 改变功率，传输电能D. 改变频率，传输电能答案：A10. 变压器的短路损耗主要是（）损耗。
A. 铁芯B. 绕组C. 绝缘D. 磁路答案：B11. 电动机是将（）能转换为机械能的设备。
A. 电B. 热C. 化学D. 光答案：A12. 三相异步电动机的旋转磁场转速与（）有关。
A. 电源电压B. 电源频率C. 磁极对数D. 以上都是答案：D13. 一台三相异步电动机，磁极对数为2，电源频率为50Hz，其同步转速为（）A. 750r/minB. 1000r/minC. 1500r/minD. 3000r/min答案：C14. 三相异步电动机的启动电流一般为额定电流的（）A. 1 - 2 倍B. 2 - 5 倍C. 5 - 7 倍D. 7 - 10 倍答案：C15. 三相异步电动机的调速方法不包括（）A. 变极调速B. 变频调速C. 变转差率调速D. 变电源电压调速答案：D16. 异步电动机的转差率s = 0 时，电动机处于（）状态。
《电机学-变压器》作业参考答案（可编辑）
《电机学－变压器》作业参考答案2‐27. 解答：因为单相Tr，所以有1122500k14.286(A)35k500k45.455(A)11kNNNNNNSIUSIU======2‐28. 解答：（1）因为1111144.442200.004955(Wb)4.44 4.44200500.004955= 1.4157(T)3510mmmU E N fUN fBA−≈=Φ⇒Φ≈==××Φ==×（2）因为电动势和匝数成正比，所以要得到100V所需匝数为：N2＝(E2/E1)×N1≈(U2/U1)×N1＝（100/220）×200＝90.9≈91（匝） 要得到36V所需匝数为：N2＝(E2/E1)×N1≈(U2/U1)×N1＝（36/220）×200＝32.7≈33（匝） （3）当一次有＋5%抽头时，N1＝200×1.05＝210匝，相应的二次侧电压为：二次侧91匝时，U2＝U1/k＝220/（210/91）＝95.3(V)二次侧33匝时，U2＝U1/k＝220/（210/33）＝34.57(V)当一次有－5%抽头时，N1＝200×0.95＝190匝，相应的二次侧电压为：二次侧91匝时，U2＝U1/k＝220/（190/91）＝105.4(V)二次侧33匝时，U2＝U1/k＝220/（190/33）＝38.2(V)37 在题图203中，各铅垂线上对应的高、低压绕组绕于同一铁芯柱上。
已知A、B、C为正相序，试判断各联结组的组号。
解、（1）一次侧电压三角形Í电位a=y, b=z,c=xÎ二次侧电压三角形Î两个三角形重心重合：可见，AO和ao之间的夹角为210°，因此为Yd7。
题2‐3图 联结组B Cbyc zx abyxaczBC（2）一次侧电压三角形Í电位a=z,b=x, c=yÎ二次侧电压三角形Î两个三角形重心重合：可见，AO和ao之间的夹角还是210°，因此为Yd7。
第2章 变压器 《电机学(第2版)》王秀和、孙雨萍(习题解答)
7. 两台电压比相同的三相变压器，一次侧额定电压也相同、联结组标号分别为 Yyn0 和 Yyn8，
如何使它们并联运行?
答：只要将 Yyn8 变压器的二次绕组标志 a、b、c 分别改为 c、a、b 即可，因为这时已改为
Yyn0 的变压器了。
8. 一台单相变压器的额定容量为 SN 3200kV A ，额定电压为 35 kV／10.5kV，一、二次绕组 分别为星形、三角形联结，求：
磁电流 Im E / Zm 0 ，即忽略了励磁电流 I0 的情况下得到的。T 型等效电路适合一次绕组加 交流额定电压时各种运行情况，而简化等效电路只适合变压器负载运行时计算一、二次电流
和二次电压的场合，例如计算电压调整率和并联运行时负载分配等。
5. 变压器做空载和短路试验时，从电源输入的有功功率主要消耗在什么地方？在一、二次侧
m 110 N1 1
m
220
1 2 N1
即主磁通没有变，因此励磁磁动势 F0 F0 也不变，
F0
I0
1 2
N1
，
F0 I0 N1
I
0
2I0
即励磁电流为原来的 2 倍。
|
Z
m
| U Aa
I
0
110 ， 2I0
|
Z
m
|
110
I0
1
| Zm | 220 2I0 4
即励磁阻抗为原来的 1 。 4Rk 7源自 C235 75 235 k
Rk
235 75 5.21 235 15
6.46()
| Zk 75 C |
R2 k 75 C
X
2 k
6.462 58.442 58.8()
R1
变压器知识习题及答案
变压器知识习题及答案一、填空题1、油浸式电力变压器一般是由铁芯、绕组、（）绝缘套管和冷却系统五大部分组成。
2、变压器油起着散热和（）的作用。
3、将连接组别为y , dl 的三相变压器改接为Y, Yno。
如果一次侧的额定电电压不变，则二次侧的额定电压为原来的√3倍，其容量不变。
4、变压器空载运行时，由于（）很小，铜损近似为零。
5、变压器空载运行时的主磁通与额定运行时主磁通相同，所以变压压器的空载损耗似等于（）损耗。
6、变压器运行中温度最高的部位是（），温度最低的是变压器油。
7、当变压器负载系数为（）时，其效率最高。
8、变压器绕组损耗分为基本损耗和附加损耗,其中基本损耗耗是（）。
9、一台油浸自冷式变压器，当周围围空气温度为 32℃时，其上层油温为I 60°'C ，则上层油的温升为（）。
10.变压器空载电流的无功分量很大，而（）分量很小，因此变压器空载运行行时的功率因素很低。
11.变压器空载试验的目的是测量（）损耗和空载电流。
12、变压器并列运行的目的是：（）和提高供电可靠性。
13、变压器的相电压变比等于原边、副边绕组的（）之比。
14、变压器过负荷时的声音是（）。
15、变压器呼吸器中的硅胶受潮后，其颜色变为（）。
16、电力变压器的交流耐压试验，是考核变压器的（）绝缘。
17、测定电力变压器的变压比，一般采用的试验仪器是（）。
18、常用的电压互感器在运行时相当于一个空载运行的降压变压器，它的二次电压基本上等于二次（）。
19、电压互感器按其工作原理可分为（）原理和电容分压原理。
20、电流互感器二次侧的额定电流一般为（）安培，电压互感器二次侧的电压一般为（）伏，这样，可使测量仪表标准化。
二、选择题1、并列运行变压器的变压比不宜超过（）。
A、 2：1 B：3:1 C：4：1 D：5：12、变压器轻瓦斯保护正确的说法是（）。
A.作用于跳闸 B、作用于信号 C.作用于信号及跳闸 D.都不对3、带有瓦斯继电器的变压器，安装时其顶盖沿瓦斯继电器方向的的升高场坡度为（）。
电机与变压器 练习册 习题 答案2
第一单元变压器的分类、结构和原理；课题一变压器的分类和用途；一、填空题（每空1分）；1．变压器是一种能变换________电压，而_；答案：交流频率电磁感应；2．变压器的种类很多，按相数分为________；答案：单相三相；3．在电力系统中使用的电力变压器，可分为____；答案：升压降压配电；二、判断题（每题1分）；1．变压器的基本工作原理是电流的磁效应；答第一单元变压器的分类、结构和原理课题一变压器的分类和用途一、填空题（每空1分）1．变压器是一种能变换________电压，而___________不变的静止电气设备。
它是根据___________原理来变换电压以满足不同负载的需要。
答案：交流频率电磁感应2．变压器的种类很多，按相数分为________和_________变压器；答案：单相三相3．在电力系统中使用的电力变压器，可分为_________变压器、_________变压器和_________变压器。
答案：升压降压配电二、判断题（每题1分）1．变压器的基本工作原理是电流的磁效应。
（）答案：×2．在电路中所需的各种直流电，可以通过变压器来获得。
（）答案：×三、简答题（每题3分）1、为什么要高压送电答案：当输出电功率一定时，电压越大，电流越小。
2（1）P损 = IR，可以减少运输中的损耗。
（2）可以节约架设成本。
2、变压器能改变直流电压吗如接上直流电压，会发生什么现象答案：不能。
如果接上直流电压，会使绕组过热而烧毁。
课题二变压器的结构与冷却方式一、填空题（每空1分）1．变压器的铁心常用_________叠装而成，因线圈位置不同，可分成_________和_________两大类。
答案：硅钢片芯式壳式2．变压器的绕组常用绝缘铜线或铜箔绕制而成。
接电源的绕组称为____________；接负载的绕组称为___________。
也可按绕组所接电压高低分为___________和___________。
电机学变压器习题及答案
综上，变压器空载电流的大小与电源电压的大小和频率，绕组匝数，铁心尺寸及磁路的饱和程度有关。
Ｃ：减少１０%。 （分析时假设磁路不饱和）
答：A
5．相电力变压器磁势平衡方程为。
A：原，副边磁势的代数和等于合成磁势
B：原，副边磁势的时间向量和等于合成磁势
C：原，副边磁势算术差等于合成磁势
答：B
6．电压与频率都增加5℅时，穿过铁芯线圈的主磁通。
A增加B减少C基本不变
答：C
7．升压变压器，一次绕组的每匝电势二次绕组的每匝电势。
答：（1）各变压器的额定电压与电压比应相等；（2）各变压器的联结组号应相同；（3）各变压器的短路阻抗的标幺值要相等，阻抗角要相同。
20.变压器运行时基本铜耗可视为，基本铁耗可视为。
答：可变损耗，不变损耗。
二、选择填空
1.★★三相电力变压器带电阻电感性负载运行时，负载电流相同的条件下， 越高，则。
A：副边电压变化率Δu越大，效率η越高，
2.★试从物理意义上分析，若减少变压器一次侧线圈匝数（二次线圈匝数不变）二次线圈的电压将如何变化？
答：由 、 可知 ，所以变压器原、副两边每匝感应电动势相等。又U1E1,U2≈E2，因此 ，当U1不变时，若N1减少,则每匝电压 增大，所以 将增大。或者根据 ，若N1减小，则 增大，又 ，故U2增大。
C:18.67A，D:32.33A。
答：C
3.一台变比为k＝１０的变压器，从低压侧作空载实验，求得副边的励磁阻抗标幺值为１６，那末原边的励磁阻抗标幺值是。
Ａ：１６,
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
20.变压器运行时基本铜耗可视为，基本铁耗可视为。
答：可变损耗，不变损耗。
二、选择填空
1.★★三相电力变压器带电阻电感性负载运行时，负载电流相同的条件下， 越高，则。
A：副边电压变化率Δu越大，效率η越高，
Ｃ：减少１０%。 （分析时假设磁路不饱和）
答：A
5．相电力变压器磁势平衡方程为。
A：原，副边磁势的代数和等于合成磁势
B：原，副边磁势的时间向量和等于合成磁势
C：原，副边磁势算术差等于合成磁势
答：B
6．电压与频率都增加5℅时，穿过铁芯线圈的主磁通。
A 增加 B 减少 C 基本不变
答：C
7．升压变压器，一次绕组的每匝电势二次绕组的每匝电势。
第二章变压器
一、填空：
1.★★一台单相变压器额定电压为380V/220V，额定频率为50HZ，如果误将低压侧接到380V上，则此时 , , , 。（增加，减少或不变）
答： 增大， 增大， 减小， 增大。
2.★一台额定频率为50Hz的电力变压器接于60Hz，电压为此变压器的6/5倍额定电压的电网上运行，此时变压器磁路饱和程度，励磁电流，励磁电抗，漏电抗。
A变大 B 变小
答：B，B，A
20．★★当一台变压器的原边匝数比设计少10%（副边匝数正常）则下列各值的变化为：磁通； ； ； ；U20I0。
B：副边电压变化率Δu越大，效率η越低，
C：副边电压变化率Δu越大，效率η越低，
D：副边电压变化率Δu越小，效率η越高。
答：D
2.★一台三相电力变压器 =560kVA， =10000/400(v),D,y接法，负载时忽略励磁电流，低压边相电流为808.3A时，则高压边的相电流为。
A：808.3A，B:56A，
A： 和 同时减少10， 增大
B： 和 同时减少到0.81倍, 减少
C： 和 同时减少到0.81倍， 增加
D： 和 同时减少10℅， 减少
答：B
11．★如将额定电压为220/110V的变压器的低压边误接到220V电压，则激磁电流将，变压器将。
A：不变；B:增大一倍；C:增加很多倍;D:正常工作;E:发热但无损坏危险；F:严重发热有烧坏危险
答：磁动势平衡和电磁感应作用。
8.引起变压器电压变化率变化的原因是。
答：负载电流的变化。
9.★如将额定电压为220/110V的变压器的低压边误接到220V电压，则激磁电流将，变压器将。
答：增大很多倍，烧毁。
10.联接组号不同的变压器不能并联运行，是因为。
答：若连接，将在变压器之间构成的回路中引起极大的环流，把变压器烧毁。
答：B
14．★变压器原边匝数增加5%，副边匝数下降5%，激磁电抗将。
A：不变B：增加约10%C：减小约10%
答：B
15．三相变压器的变比是指———之比。
A：原副边相电势B：原副边线电势C：原副边线电压
答：A
16．磁通ф，电势е正方向如图，W1匝线圈感应的电势e为。
A：dФ/dtB：W1dФ/dtC：-W1dФ/dt
C:18.67A，D:32.33A。
答：C
3.一台变比为k＝１０的变压器，从低压侧作空载实验，求得副边的励磁阻抗标幺值为１６，那末原边的励磁阻抗标幺值是。
Ａ：１６,
Ｂ：１６００,
Ｃ：０.１６。
答：A
4.★★变压器的其它条件不变，外加电压增加１０℅，则原边漏抗 ，副边漏抗 和励磁电抗 将。
Ａ：不变，
Ｂ：增加１０%，
答：激磁电阻，激磁电抗，绕组电阻，漏电抗，变比。
16.在采用标幺制计算时，额定值的标幺值为。
答：1。
17.既和原边绕组交链又和副边绕组交链的磁通为，仅和一侧绕组交链的磁通为。
答：主磁通，漏磁通。
18.★★变压器的一次和二次绕组中有一部分是公共绕组的变压器是。
答：自耦变压器。
19.并联运行的变压器应满足（1），（2），（3）的要求。
答：C，F
12．联接组号不同的变压器不能并联运行，是因为。
A:电压变化率太大；B:空载环流太大；
C:负载时激磁电流太大；D:不同联接组号的变压器变比不同。
答：B
13．★★三相变压器组不宜采用Y,y联接组，主要是为了避免。
A：线电势波形放生畸变；B：相电势波形放生畸变；
C：损耗增大；D：有效材料的消耗增大。
答：C
17．★变压器铁耗与铜耗相等时效率最大，设计电力变压器时应使铁耗铜耗。
A：大于B：小于C：等于
答：A
18．★两台变压器并联运行时，其负荷与短路阻抗分配。
A：大小成反比B：标么值成反比C：标么值成正比
答：B
19．★将50Hz 的变压器接到60Hz电源上时，如外加电压不变，则变压器的铁耗；空载电流；接电感性负载设计，额定电压变化率。
答：饱和程度不变，励磁电流不变，励磁电抗增大，漏电抗增大。
3.三相变压器理想并联运行的条件是（1），（2），（3）。
答：（1）空载时并联的变压器之间无环流；（2）负载时能按照各台变压器的容量合理地分担负载；（3）负载时各变压器分担的电流应为同相。
4.★如将变压器误接到等电压的直流电源上时，由于E=，U=，空载电流将，空载损耗将。
11.★★三相变压器组不宜采用Y,y联接组，主要是为了避免。
答：电压波形畸变。
12.变压器副边的额定电压指。
答：原边为额定电压时副边的空载电压。
13.★★为使电压波形不发生畸变，三相变压器应使一侧绕组。
答：采用d接。
14.通过和实验可求取变压器的参数。
答：空载和短路。
15.变压器的结构参数包括，，，，。
A 等于 B 大于 C 小于
答；A
8．三相变压器二次侧的额定电压是指原边加额定电压时二次侧的电压。
A空载线B空载相C额定负载时的线
答：A
9．单相变压器通入正弦激磁电流，二次侧的空载电压波形为。
A正弦波B尖顶波C平顶波
答：A
10．★★变压器的其它条件不变，若原副边的匝数同时减少10℅，则 ， 及 的大小将。
答：E近似等于U，U等于IR，空载电流很大，空载损耗很大。
5.★变压器空载运行时功率因数很低，其原因为。
答：激磁回路的无功损耗比有功损耗大很多，空载时主要由激磁回路消耗功率。
6.★一台变压器，原设计的频率为50Hz，现将它接到60Hz的电网上运行，额定电压不变，励磁电流将，铁耗将。
答：减小，减小。
7.变压器的副端是通过对原端进行作用的。
