EF-ACSB256型电气火灾监控设备操作说明
消防设备操作说明
消防设备操作流程说明一、消防主机操作1、信息查询及复位操作: 主机功能键有火警、故障、监管、复位、其他事件等，按功能键查询具体事件信息及对主机复位。
如报故障、火警等按主机右侧第四个键确认。
2、消防主机控制模块操作：按下主菜单键→按下编程/改变状态键→输入密码“0”→按下接受键→按下改变状态菜单键→按下输出开启/关闭键→输入控制模块相对应的地址码→按下ACCEPT（确认）键，（BACK为返回键）。
注意: 发生接地故障时，拔掉主机内相应的回路线（各回路线标已做好）。
如果副回路板不好拔掉，可在模块箱内，把相应的隔离模块下口线拆掉。
（模块下面的那一组，接线端子为3、4）。
二、CRT及联动控制台操作1、CRT系统操作：（1）事件查询：通过①查看→记录管理器②事件计数器→查看故障监管数量③画面查询→查找各楼层画面（2）设备隔离和激活：点准画面上的设备→右击鼠标→隔离点。
点准被隔离的设备→右击鼠标→激活点。
（3）确认、消音、复归：单击此处进行确认、复位操作。
（4）控制模块输出：选择管理→网络操作→主机→回路→模块号→强制启动。
（停止输出时，→强制关闭）。
注意：1、CRT电脑的开机密码为 8119 。
2、当点击确认、复位不能用时，登录用户 Admin，密码：Admin，然后退出，重新登录中控用户。
2、联动控制台操作（1）手/自动转换：用钥匙将转换开关拨到自动位置。
（2）消防泵和风机的启动：用钥匙将转换开关拨成横“一”字，然后将手把开关往上拨。
关闭时往下拨。
注意：此转换开关，在未确认火灾发生时，切勿使用。
三、消防广播和电话操作1、应急广播：按下放音键→按下正常检查键（左工作灯亮）→按下切换键（左灯亮）→在左侧数字键按下相对应的楼层数字→打开相对应的功放机的主电开关至ON→选择音量调节钮选择音量→使用光盘即按下播放键“▲”。
2、电话：查看话1上面显示编号→右侧按键按下相应数字→按下印有“通”按键；即可通话。
注意：广播播放时，不要同时播放整栋楼的广播，功放盘带不动。

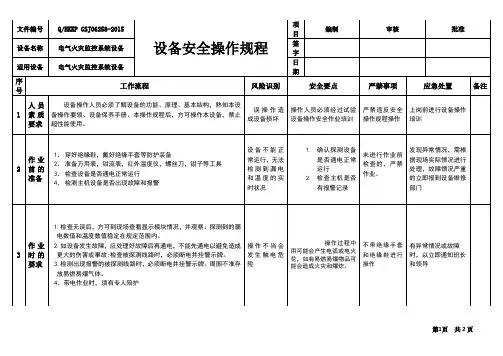

电气火灾监控系统设备安全操作规程
2.检查主机是否有报警记录
未进行作业前检查的，严禁作业。
发现异常情况，需根据现场实际情况进行处理，故障情况严重的立即报到设备维修部门
3
作业时的要求
1.检查无误后，方可到现场查看显示模块情况，并观察：探测到的漏电数值和温度数值稳定在规定范围内。
2.如设备发生故障，应处理好故障后再通电，不能先通电以避免造成更大的伤害或事故;检查被探测线路时，必须断电并挂警示牌。
文件编号
Q/HKKP GSJ06258-2015
设备安全操作规程
项目
编制
审核
批准
设备名称
电气火灾监控系统设备
签字
适用设备
电气火灾监控系统设备
日期
序号
工作流程
风险识别
安全要点
严禁事项
应急处置
备注
1
人员素质要求
设备操作人员必须了解设备的功能、原理、基本结构，熟知本设备操作要领、设备保养手册、本操作规程后，方可操作本设备，禁止超性能使用。
误操作造成设备损坏
操作人员必须经过试验设备操作安全作业培训
严禁违反安全操作规程操作
上岗前进行设备操作培训
2
作业前的准备
1．穿好绝缘鞋，戴好绝缘手套等防护装备
2．准备万用表，钳流表，红外温度仪，螺丝刀，钳子等工具
3．检查设备是否通电正常运行
4．检测主机设备是否出现故障和报警
设备不能正常运行，无法检测到漏电和温度的实时状况
严格执行安全操作规程，认真检测连接线和实时测量值。
严禁不按操作规程进行操作。
发生故障后立即拨打维修电话，请相关人员处理。
5
日常检查维护保养
1.检查电气火灾监控模块的显示值是否在正常范围内。

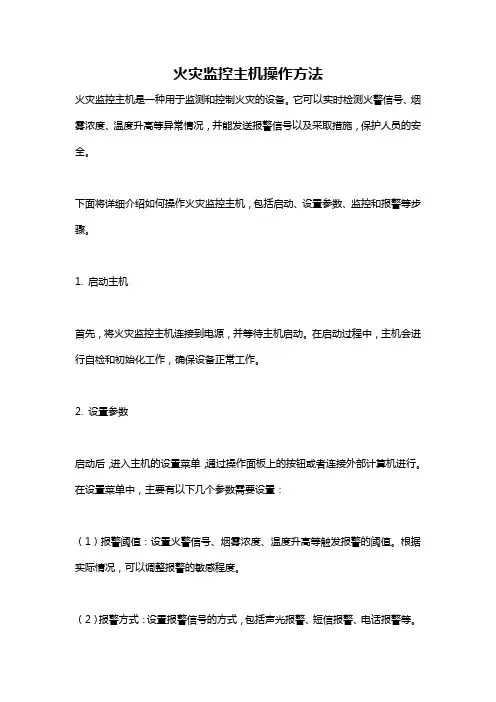

火灾监控主机操作方法
火灾监控主机操作方法火灾监控主机是一种用于监测和控制火灾的设备。
它可以实时检测火警信号、烟雾浓度、温度升高等异常情况，并能发送报警信号以及采取措施，保护人员的安全。
下面将详细介绍如何操作火灾监控主机，包括启动、设置参数、监控和报警等步骤。
1. 启动主机首先，将火灾监控主机连接到电源，并等待主机启动。
在启动过程中，主机会进行自检和初始化工作，确保设备正常工作。
2. 设置参数启动后，进入主机的设置菜单，通过操作面板上的按钮或者连接外部计算机进行。
在设置菜单中，主要有以下几个参数需要设置：（1）报警阈值：设置火警信号、烟雾浓度、温度升高等触发报警的阈值。
根据实际情况，可以调整报警的敏感程度。
（2）报警方式：设置报警信号的方式，包括声光报警、短信报警、电话报警等。
根据需要选择合适的报警方式。
（3）联动措施：设置报警触发后，主机需要采取的联动措施，例如关闭防火门、开启排烟系统等。
3. 监控环境设置完参数后，主机即可开始监控环境。
主机会根据设定的阈值，实时检测火警信号、烟雾浓度、温度升高等异常情况。
在监控过程中，可以通过主机的显示屏查看监控数据，并可通过外部计算机进行实时监控。
4. 报警处理当主机监测到异常情况时，会立即触发报警。
在报警过程中，主机会同时进行以下处理：（1）报警信号：主机会通过声音、光线等方式发出报警信号，提醒人员注意火灾情况。
（2）报警信息：主机会生成报警信息，包括报警时间、报警类型等，并将报警信息发送到指定的终端设备，例如手机或电脑。
（3）联动措施：主机会根据设定的联动措施自动执行相应的操作，例如关闭防火门、开启排烟系统等，以减少火势的蔓延。
5. 报警解除当火情得到有效控制后，需要解除报警。
在报警解除过程中，可以通过操作面板上的按钮或者外部计算机进行。
解除报警后，主机会停止报警信号，并将监控状态恢复到正常。
6. 维护和保养为了保证火灾监控主机的正常运行，需要进行定期的维护和保养。
（1）定期检测：定期对主机进行功能检测，确保各个部分的正常工作。
消防监控系统操作规程
消防监控系统操作规程
消防监控系统操作规程
1、消防监控操作人员必须经过专门培训，并经过考核持证上岗。
2、操作人员必须熟读并掌握自动报警系统及自动平面显视系统的说明及起用，停止程序能熟练、正确的操作。
3、打开交流电源的同时，必须合上备用电池开关，对电池充电。
4、严禁拔掉正在运行的火灾自动报警系统笔CRT的交流输入插头，以防损坏设备。
5、严禁将自动报警系统及自动现面显视系统作为它用。
6、严禁非操作人员触动消防监控系统。
7、火灾自动报警系统一般设置在手动状态，以防误操作引起动作。

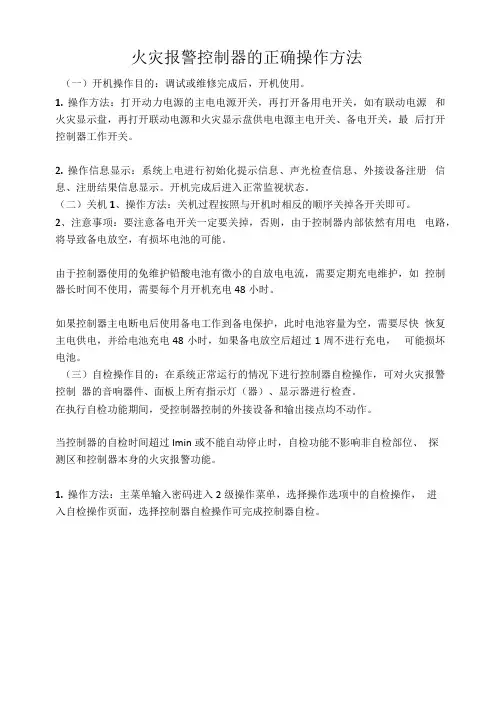

火灾报警控制器的正确操作方法
火灾报警控制器的正确操作方法（一）开机操作目的：调试或维修完成后，开机使用。
1.操作方法：打开动力电源的主电电源开关，再打开备用电开关，如有联动电源和火灾显示盘，再打开联动电源和火灾显示盘供电电源主电开关、备电开关，最后打开控制器工作开关。
2.操作信息显示：系统上电进行初始化提示信息、声光检查信息、外接设备注册信息、注册结果信息显示。
开机完成后进入正常监视状态。
（二）关机1、操作方法：关机过程按照与开机时相反的顺序关掉各开关即可。
2、注意事项：要注意备电开关一定要关掉，否则，由于控制器内部依然有用电电路，将导致备电放空，有损坏电池的可能。
由于控制器使用的免维护铅酸电池有微小的自放电电流，需要定期充电维护，如控制器长时间不使用，需要每个月开机充电48小时。
如果控制器主电断电后使用备电工作到备电保护，此时电池容量为空，需要尽快恢复主电供电，并给电池充电48小时，如果备电放空后超过1周不进行充电，可能损坏电池。
（三）自检操作目的：在系统正常运行的情况下进行控制器自检操作，可对火灾报警控制器的音响器件、面板上所有指示灯（器）、显示器进行检查。
在执行自检功能期间，受控制器控制的外接设备和输出接点均不动作。
当控制器的自检时间超过lmin或不能自动停止时，自检功能不影响非自检部位、探测区和控制器本身的火灾报警功能。
1.操作方法：主菜单输入密码进入2级操作菜单，选择操作选项中的自检操作，进入自检操作页面，选择控制器自检操作可完成控制器自检。
2.操作信息显示：当系统中存在处于自检状态的设备时，此灯点亮；所有设备退出自检状态后此灯熄灭。
设备的自检状态不受复位操作的影响。
（四）消音'警报器消音操作目的：在火灾报警控制器发生火警或故障等警报情况下，可发出相应的警报声加以提示。
当值班人员进行火警确认时，警报声可被手动消除（按下〃消音〃），即消音操作, 当再有报警信号输入时，能再次启动警报声音。
“消音〃消除控制器本机声音。

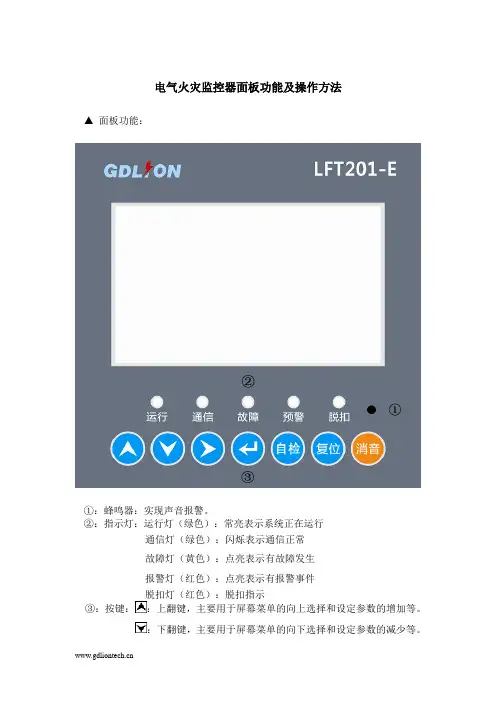

电气火灾监控器面板功能及操作方法
电气火灾监控器面板功能及操作方法▲面板功能：①：蜂鸣器：实现声音报警。
②：指示灯：运行灯（绿色）：常亮表示系统正在运行通信灯（绿色）：闪烁表示通信正常故障灯（黄色）：点亮表示有故障发生报警灯（红色）：点亮表示有报警事件脱扣灯（红色）：脱扣指示③：按键：：上翻键，主要用于屏幕菜单的向上选择和设定参数的增加等。
：下翻键，主要用于屏幕菜单的向下选择和设定参数的减少等。
：右移键，参数设置选择时向右移动一位。
：确认键，确认及返回。
自检：检查存储器、蜂鸣器、液晶、LED指示灯是否正常。
复位：对发出报警信号的探测器进行初始化操作。
消音：报警时，按下消音键可消除报警声响。
▲操作方法：启动界面：接通电源进入启动页面，显示本机地址和主机通信波特率。
如下图所示显示本机地址为2，波特率为4800。
主界面：启动界面持续2秒后，自动进入主界面，显示监控主页面01路探测器监控数据（所探测回路的漏电实时值、A\B\C\N 线缆温度以及环境温度。
主界面可以循环显示所有使能探测器的实时数据。
按上翻建和下翻键可以在不同的探测器之间手动切换。
按右移键可以锁定界面，不自动循环。
在主界面，按确认键进入系统设置，首先显示输入密码界面。
按下翻键，可以在四位密码的不同位之间切换，按上翻建可以改变当前位的数字。
密码输入完毕后按确认键进入。
如果密码正确，则首先进入探测器使能设置。
如果密码错误则返回主界面。
使能设置：如图所示，16个数字从左至右，从上至下依次为1到16号探测器。
1表示探测器使能，0表示探测器禁用。
按下翻键在不同的探测器之间切换，按上翻建可以改变当前探测器的使能状态。
按右移键进入探测器通讯状态查询，按确认键确认使能设置，然后返回主界面。
通讯状态查询：如图所示，此界面显示的即是探测器的通讯状态。
16个数字从左至右，从上至下依次为1到16号探测器。
1表示该探测器通讯正常（如果该探测器使能），0表示该探测器通讯中断。
按右移键进入漏电设置，按确认键返回主界面。
EF-ACSB256型电气火灾监控设备操作说明
EF-ACSB256型电气火灾监控设备操作说明EF-ACS/B256型电气火灾监控设备操作说明EF-ACS/B256型电气火灾监控设备是我公司最新研制开发的面向民众和工业双重领域的新一代超早期电气火灾监控产品，具有超早期、高智能、小型化、多功能、高可靠性、简单实用等特点。
该装置是在跟踪国际电气火灾探测报警技术的最新发展方向，并结合我公司多年来在工业领域及民用建筑中应用电气火灾探测报警产品所积累下的大量宝贵经验的基础上研制成功的。
该监控设备采用模块化组板技术，优化了人机接口界面，同时具有一定的控制功能，这一切使整个系统易于安装、调试及维护。
EF-ACS/B256型电气火灾监控主机采用RS485总线制数据传输方式，配接我公司的CS-R8型剩余电流式探测器、ACS-T8型温度式探测器和ACS-RT型剩余电流温度式探测器，组成大容量电气火灾监控报警系统，系统报警后可联动气体钢瓶、阀、风机、卷帘、声光等报警和通风设备，适用于高层建筑和工业场所的超早期电气火灾监控及自动灭火。
工作原理主机板主要由电源电路、主机电路和通讯接口电路组成，电源电路主要由主供电电路和备电电路组成，主电工作的同时对备电进行充电，当电池充满时，自动转换为浮充状态，消电池的自放电，保证电池供电时的容量。
同时电源自行检测主、备电的工作状态，例如主电欠压、备电欠压、备电短路、备电断路等等。
主机电路由单片机、程序存储器、数据存储器、接口电路组成。
单片机采用16bits的PIC24F系列，功能强大，指令丰富，运算速度快是应用广泛的抗干扰能力强的优秀单片机。
通讯接口电路由RS485专用通讯接口芯片实现与探测器通过RS485总线进行信息交互，监控设备循环对连接在RS485总线上的探测器按地址进行循检接收报警器的正常、故障、报警信息，存储、分析、处理，进行声光指示及打印输出。
显示板由汉字液晶显示电路、联动电路和打印机电路组成，显示电路主要由按键输入电路，时钟电路，显示驱动电路及汉字液晶组成。
电气火灾监控设备操作流程
电气火灾监控设备操作流程The operation process of electrical fire monitoring equipment begins with a thorough inspection of the system to ensure all components are in good working condition. This includes checking the power supply, sensors, and communication lines. Once the initial inspection is complete, the equipment is powered on and the software is initialized.电气火灾监控设备的操作流程始于对整个系统的全面检查，确保所有组件均处于良好工作状态。
这包括检查电源、传感器和通信线路。
完成初步检查后，设备通电并初始化软件。
The operator then proceeds to configure the monitoring parameters according to the specific requirements of the installation environment. This involves setting thresholds for temperature, smoke density, and other relevant factors that could indicate a potential fire hazard. The system is then calibrated to ensure accurate detection and response.接下来，操作员根据安装环境的特定要求配置监控参数。
这包括设置温度、烟雾密度等可能表明潜在火灾危险的相关因素的阈值。
防火监控器操作方法
防火监控器操作方法
防火监控器是一种用于监测和报警火灾发生的设备。
以下是常见的防火监控器的操作方法：
1. 检查供电：确认防火监控器的电源是否连接，以及电源是否正常。
2. 确认正常工作状态：观察防火监控器上的指示灯，确保其正常工作并处于待机状态。
3. 定期测试：定期进行防火监控器的测试，以确保其正常工作。
可以按下测试按钮或者是根据说明书中的操作方法进行测试。
4. 报警：当防火监控器发现火灾或烟雾时，会发出声音或者启动警报，同时可以连接到报警系统通知相关人员。
5. 紧急处理：一旦防火监控器发出报警，立即采取正确的紧急处理措施，如拨打紧急电话号码、撤离人员等。
6. 维护保养：定期对防火监控器进行清洁和维护，避免积尘或杂质影响其正常工作。
请注意，以上操作方法仅适用于通用的防火监控器，具体的操作方法可能会根据
不同品牌和型号的防火监控器有所不同。
在操作之前，请先仔细阅读相关的说明书或咨询专业人士。
电气火灾控制主机操作规程
电气火灾控制主机操作规程《电气火灾控制主机操作规程》一、目的为了保障电气设备的安全运行，防范和控制电气火灾，规范电气火灾控制主机的操作，特制定此规程。
二、适用范围本操作规程适用于各类电气火灾控制主机的操作管理。
三、操作规程1. 操作前应认真阅读《电气火灾控制主机操作手册》，了解设备性能和操作步骤。
2. 操作人员应具备相关电气设备操作证书，并接受过相关培训。
3. 在操作主机之前，应检查设备是否处于正常状态，及时发现异常情况应及时处理或上报。
4. 使用操作者应穿戴防静电服装和防护手套，确保安全操作。
5. 操作主机时，严禁在设备周围摆放易燃、易爆物品，保持设备周围通道畅通。
6. 操作主机时应按照操作手册指导进行，切勿随意操作，如遇到异常情况应及时停机并上报。
7. 操作完成后应将设备恢复到正常状态，对设备进行清洁、检查和维护。
8. 操作过程中如有异常情况或故障，应及时上报并做好记录，并由专业人员进行处理。
四、注意事项1. 操作者应保持警觉，严禁酒后操作或疲劳操作。
2. 操作者不得私自更改设备参数，如有需要应由相关负责人授权。
3. 操作者应定期参加设备操作培训，了解最新的操作规程和安全注意事项。
五、罚则违反本操作规程的人员，将受到相应的处罚或警告，严重者将追究法律责任。
六、附则本操作规程由公司安全管理部门起草并颁布，经过全体员工讨论通过后生效，如有修订，须经过公司相关部门审批并重新颁布。
以上就是《电气火灾控制主机操作规程》，服从于规程，是每位电气设备操作者的责任，希望全体工作人员严格遵守，确保设备操作安全。
-本规程自发布之日起生效。
消防监控简单操作说明
简单操作说明
一、火警处理
当发生火警时，首先应按“消音”键中止报警声。
然后应根据控制器的报警信息检查发生火警的部位，确认是否有火灾发生；
若确认有火灾发生，应根据火情采取相应措施。
（1）可通过消防广播通知人员撤离
（2）拨打消防报警电话报警
（3）可在主机的多线控制区面板上的标签找到要启动的设备，通过手动方式快速启动消防灭火设备（喷淋泵和消防泵），并在多线控制区面板和总线控制区面板打开相应的联动设备（电梯迫降、层号灯、风阀和风机、非消防电源切断）
若为误报警，应采取如下措施：
（1）检查误报警部位是否灰尘过大、温度过高，确认是否是由于人为或其他因素造成误报警；
（2）按“复位”键使控制器恢复正常状态，观察是否还会误报，如果仍然发生误报可将其屏蔽，并通知安装单位进行维修。
二、故障与异常处理
当发生故障时，首先应按“消音”键中止报警
声。
然后应根据控制器的故障信息检查发生故障的部位，确认是否有故障发生，若确认有故障发生，应根据情况采取相应措施：
(1)当报主电故障时，应确认是否发生主电停电，否则检查主电源的接线、熔断器是否发生断路。
(2)当报备电故障时，应检查备用电池的连接及接线，当备用电源连续工作时间超过8小时后，也可能因电压过低而报备电故障
(3)若为现场设备故障，因特殊原因不能及时排除故障，可将其屏蔽，通知安装单位来维修。
电气火灾监控系统新说明书ver3.0
1．本体构造及用途: 由电源单元、滤波单元、微处理器（包括算术逻辑部件、寄存器、控 制电路、时钟发出器、存储器、辅助电路及内部总线）单元、通信单元、输入通道切换单元、 输出单元、声报警、显示单元及软件组成。用于现场传感器数据采集、存储、处理、显示、 报警及确认，并将信号传到主机，同时可就地控制。 2．图样
地址编码
每个监控模块、每个检测通道均具有唯一地址编码
外型尺寸（mm）/安装方式 长 x 宽 x 高=155x110x110/导轨式、视窗式、明装式
参数 设定
动作方式设定 动作于报警或动作于脱扣（连接分励脱扣器时） 动作参数设定 可在 30-999mA 在标准范围内现场可设定 动作时间设定 0--60s 中调整内现场可设定 数据显示 每个传感器数据现场可读
打印功能
打印报警事件及时间、故障事件及时间、复位操作及发生时间。
自检功能
对显示面板指示灯、喇叭做自检；
复位功能
复位报警、故障和输出指示灯及音响；
消音功能
对报警消音、声讯号关闭 光信号保持 当新的故障讯号输入 仍可保留
4.主要技术参数
输入电源性质/功率 AC220V 50Hz±15% 5W
输出参数
配带传感器
可配出 8 个通道，分别带传感器 1-８个，每个通道为一个扩展地址，输出线 宜 ≤10m，采用 2×1.5mm2 导线。
输出控制端口 2 对无源 NC／NO 触点(AC220V50Hz／1A,COSф=0.8 或 DC24V 3A)
技术 系统设定功能
设定监控设备携带探测器的数量；
参数 时间设定/调时功能 及 显示功能
功能 报警功能
显示当前设定的时间； 全中文 LCD 显示及 LED 指示 点亮报警指示灯，发出报警音响，显示报警部位和类型；
电气火灾监控设备简易操作说明
过液晶屏和指示灯查看故障类别。当故障解决后，
系统自动解除故障报警。 4、故障报警声可以通过设置，禁止故障报警 声。
故障类别常见原因处理措施通信故障探测器 断电，通讯线断开、短路。探测器接通市电，连接
好通信线。主电故障电气火灾监控设备市电断开。
接通市电。备电故障电池电压过低。接上市电后， 一会儿即正常。打印机故障缺纸或纸未装好。更换
电气火灾监控设备自检：指示灯、声音和打印机。 消音屏蔽报警声。当再次出现报警或者故障报警
后，报警声会再次响起。菜单进入菜单。查报警查
阅报警记录。查故障查阅故障记录。 7、本系统在 45 秒内没有任何操作，液晶屏的
背光自动关闭，按任意键后，背光自动开启。
或者重新安装好打印纸。
5、密码。本系统密码分两级。所有操作均须
输入密码后才允许操作。
6、按键说明
按键名称说明 取消取消操作，返回上一级选项。向上选择向
上。向下选择向下。确定确定选择。如果该项可以
编辑则进入编辑，进入编辑状态后，再按确定，则 保存修改，进入选项选择状态。复位清除报警，清
除电气火灾监控设备的报警和探测器的报警。自检
电气火灾监控设备简易操作说明
zgc4e 电气火灾监控系统
1、运行：绿色运行指示灯闪烁，即表示电气
火灾监控设备正在运行。
2、报警：指示灯为红色，同时发出报警声，
声音急促。
3、故障：指示灯为黄色，同时发出报警声，
声音间隔时间较长。故障报警分为通信故障、主电 故障，备电故障，打印机故障。出现故障后可以通
电气火灾监控使用流程 2
电气火灾监控系统使用规范一.系统组成：二.操作流程：1.开机：将位于消防控制室内的电气火灾远程监控主机接通电源，主机将自动开机并自动运行电气火灾监控系统软件。
2．开始监控：点击屏幕左下角开始远程监控图标，系统将进入工作状态；再次点击将会停止系统监控。
3．自检：系统运行后，进行系统自检，保证系统正常，点击屏幕左下方第三个图标（自检），系统将会对连接的电气防火监控器进行检查，查看是否连接正常（正常为绿色，未连接为黄色，报警为红色）。
4.报警：当系统发出漏电或者温度报警时，远程监控主机和电气火灾监控器会同时发出声光报警，在远程监控主机上同时打印报警的监控器号数和回路。
发出报警后，由相关工作人员告知工程部相关人员进行处理。
当线路恢复正常后，系统将自动解除报警。
（消音：系统会对存在报警的监控器发出警报，并报告具体发出报警的监控器的位置。
在相关工作人员了解情况后，可视情况对其进行消音（远程监控主机上点击屏幕左下方第二个图标，电气火灾监控器上有消音键）。
）5查看：远程主机查看：在系统中单击要查看的电气火灾监控器，然后再单击右上方查看图标进行各个回路漏电值和温度的数据。
电气火灾监控器：按向上向下查看各个回路相应漏电值和温度数据。
6设置：设置键在屏幕右下方第一个图标，此处为打印和电话报警设置，一般为设备供应商设置，不需要用户设置。
电话报警：电话报警需要用户自行添加电信一个独立的电话号码，将相关工作人员的电话设置后，系统发出报警时会电话或者短信通知。
（如需用到此功能可与设备供应商联系）。
7退出和关闭：在用户不需要对单位进行电气火灾监控时，可关闭远程监控主机和电气火灾监控器（点击屏幕右下方第一个图标和关闭电气火灾监控器电源）。
电气火灾监控系统(ACS-E)的设置
电气火灾监控系统设计为了遏制电气火灾的上升势头，政府有关部门对《高层民用建筑设计防火规范》（GB50045-95，2005 版，以下简称《高规》和《建筑设计防火规范》（GB50016-2006，以下简称《低规》）进行了局部条文修订，要求在建筑物内安装剩余电流动作火灾监控系统。
1 电气火灾隐患的主要成因电气火灾形成主要分为过热型和放电型两种，实际中火灾隐患主要由过热型引起。
过热型是电气线路和设备发热部位产生异常高温，如超过允许温度和温升，将会加速绝缘老化或直接引燃周围的电燃物，主要由以下故障引起：⑴电气线路或设备线圈发生短路；⑵电气线路和设备过载；⑶导体连接部分接触不良，接触电阻过大；⑷导体绝缘性能下降，引起漏电；⑸非线性负载引起电气线路和设备高次谐波过载，尤其中性线过载；⑹供电电压过低或过高，电气设备的频繁启动等。
放电型是电气线路和设备产生的故障火花和电弧引燃周围的可燃物，主要由以下故障引起：⑴电气线路和设备发生电弧性接地故障；⑵电气线路和设备发生相间短路、单相短路或断线；⑶电气线路过压击穿；⑷电磁感应放电等。
2 火灾自动报警系统、剩余电流动作保护装置与电气火灾监控系统的区别火灾自动报警系统主要解决各种火灾发生之后的报警，同时启动消防联动控制系统对火灾区域内的人员进行快速和有序疏散，并对火灾区域实施扑救。
而剩余电流保护装置（RCD）主要解决的是人身电气安全问题（一般在终端电气设备保护开关处设置，其剩余电流≤30mA 无延时脱扣，特殊场所剩余电流保护装置电流≤10mA 无延时脱扣或报警），起到直接或间接接触电击防护功能，当然RCD 也有一部分内容适用于电气火灾的防范。
电气火灾监控系统（由电气火灾监控设备、剩余电流式电气火灾监控探测器、测温式电气火灾监控探测器三部分组合而成）主要解决的是对电气火灾的预防和控制，隔离故障线路，重要性质负荷线路报警等，不包括对人身安全的直接及间接接触电击防护功能。
系统采用HUB（集线器）星形结构线，总线采用超五类8 芯UTP（非屏蔽双绞线），与火灾自动报警系统分开且独立敷设，因此其和火灾自动报警系统为并列关系，也可成为火灾自动报警系统的一个子系统，仅仅实时提供火灾监控探测器对配电线路、配电设备和大型用电设备所监测的数据采集和传输。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
EF-ACS/B256型电气火灾监控设备操作说明EF-ACS/B256型电气火灾监控设备是我公司最新研制开发的面向民众和工业双重领域的新一代超早期电气火灾监控产品，具有超早期、高智能、小型化、多功能、高可靠性、简单实用等特点。
该装置是在跟踪国际电气火灾探测报警技术的最新发展方向，并结合我公司多年来在工业领域及民用建筑中应用电气火灾探测报警产品所积累下的大量宝贵经验的基础上研制成功的。
该监控设备采用模块化组板技术，优化了人机接口界面，同时具有一定的控制功能，这一切使整个系统易于安装、调试及维护。
EF-ACS/B256型电气火灾监控主机采用RS485总线制数据传输方式，配接我公司的CS-R8型剩余电流式探测器、ACS-T8型温度式探测器和ACS-RT型剩余电流温度式探测器，组成大容量电气火灾监控报警系统，系统报警后可联动气体钢瓶、阀、风机、卷帘、声光等报警和通风设备，适用于高层建筑和工业场所的超早期电气火灾监控及自动灭火。
工作原理主机板主要由电源电路、主机电路和通讯接口电路组成，电源电路主要由主供电电路和备电电路组成，主电工作的同时对备电进行充电，当电池充满时，自动转换为浮充状态，消电池的自放电，保证电池供电时的容量。
同时电源自行检测主、备电的工作状态，例如主电欠压、备电欠压、备电短路、备电断路等等。
主机电路由单片机、程序存储器、数据存储器、接口电路组成。
单片机采用16bits的PIC24F系列，功能强大，指令丰富，运算速度快是应用广泛的抗干扰能力强的优秀单片机。
通讯接口电路由RS485专用通讯接口芯片实现与探测器通过RS485总线进行信息交互，监控设备循环对连接在RS485总线上的探测器按地址进行循检接收报警器的正常、故障、报警信息，存储、分析、处理，进行声光指示及打印输出。
显示板由汉字液晶显示电路、联动电路和打印机电路组成，显示电路主要由按键输入电路，时钟电路，显示驱动电路及汉字液晶组成。
通过这些电路可输入操作指令，输出报警或指示信息。
联动电路单片机和继电器组成，可实现自动控制和手动控制。
监控设备可实现简单的联动输出功能。
打印机采用汉字热敏打印机。
主要技术指标■监控设备容量：可配接点探测器，提供组继电器输出；■与探测器的通讯距离：最长1200米；■报警时间：〈30秒继电器触点容量：AC250V/5A，DC30V/5A■事件记录容量：最近报警10000条、故障10000条；■打印功能：汉字打印输出；■控制器工作电源：AC220V/50HZ；■工作环境：温度范围0℃～＋75℃，湿度< 95％，无凝露■备电：DC12V15.0Ah■功耗：监视状态下〈5W，报警状态下〈30W■外形尺寸：500×400×135MM■重量：19Kg（含备电）功能报警火灾报警当剩余电流式探头或温度式探头传送的现场探测器状态信息经监控主机识别判定为电气设备异常，可能会发生火灾时，监控主机发出火灾报警信号，点亮报警指示灯，发出报警音响，同时在液晶显示屏上显示火灾报警总数，报警部位、报警类型及报警数据、所有报警部位、报警类型、报警数据可查询；故障报警当报警器的传输线、报警器本身或报警器携带的探测器发生故障时，监控主机发出探测部件故障信号，点亮故障指示灯，发出故障报警音响，同时在液晶屏上显示出故障总数，故障的部位及故障类型，所有故障部位可查询，当故障解除后，故障报警可自动解除。
联动输出监控主机带4组联动继电器，每个联动继电器的控制均可手动控制，可手动、自动实现联动继电器的动作、不动作。
所有输出继电器的容量为DC30V/5A或AC250V/5A。
网络功能系统自带一路RS485接口，可与上位机（计算机）进行信息交互。
事件记录功能监控主机可记录最近发生的10000条火灾报警事件，10000条故障报警事件事件记录了事件发生方位、时间，类型等信息，用户可以通过液晶屏进行事件查询。
打印功能监控主机可汉字打印，打印机可打印报警事件及时间、故障事件及时间。
运行监控设备正常运行时，主电指示灯点亮，系统巡检指示灯闪亮，时钟正常走时，其他灯均不亮当手动输出时，手动输出指示灯亮例外，也无任何音响。
火灾报警当监控设备接收到探测器传送的火灾报警信号后，监控设备发出火警声光报警信号，液晶屏指示出报警的探测器地址、传感器地址、报警类型、报警数值及方位，时钟记下报警的时间，当监控设备的控制选择开关处于允许状态时，监控设备自动启动4组输出继电器控制的控制设备。
首次火警发生后，监控设备继续接收处理其他探测器传送的报警信号，存储以备查询。
值班人员应先按下“消音”键消除音响，然后按监控设备指示出的报警地址进行相应的现场观察、处理，现场情况处理完毕，值班人员按复位操作，使系统恢复到正常监视状态。
故障报警当探测器携带的传感器丢失或探测器与监控设备的连接线发生断路等异常情况时，监控设备发出故障报警音响，故障指示灯点亮，液晶屏指示出发生故障报警的探测器地址、传感器地址及时间，当液晶屏只显示出探测器地址号时，表示监控设备与探测器的连接线出现故障，当液晶屏同时显示探测器地址和传感器地址时，表示探测器与传感器的连接线或传感器本身出现故障，值班人员应先按下“消音”键，消除音响，然后按监控设备指示出的故障发生地址，进行现场检查和维修，当故障解除后，监控设备自动恢复到正常监视状态。
在故障未排除前，其他探测器传送的火灾报警信号被监控设备接收后，控制器优先处理火灾报警信号。
■联动输出当监控设备接收到火灾报警信号后，如果监控设备的控制选择开关处于“自动”位置，监控设备则自动启动4组继电器，如果监控设备的输出控制选择处于“手动输出”状态，用户可通过相应的操作键手动启动、停止4组继电器。
所有输出继电器的容量为DC30V/5A或AC250V/5A 。
■电源故障电源故障分两种类型：主电故障和备电故障。
当主电断电或电压不足时，监控设备发出故障音响，主电故障指示灯点亮，液晶指示故障类型及时间。
值班人员应检查主电供电电路及控制装置内部主电保险丝是否熔断，当主电恢复正常后监控设备自动复位。
当备电电池有电压不足、电池连接线断线、电池短路等故障时，备电故障指示灯点亮，液晶指示故障类型及时间。
值班人员应检查备电电压和备电保险丝以及备电回路是否有断线，故障解除后，监控设备自动复位。
■操作级别设定监控设备设有3个操作级别，消音键可由任何人进行操作，用于消除监控设备发出的音响，消防值班人员或工程调试人员通过键盘解锁及密码可以进行监控设备复位、系统设置、自检等操作，专业人员可以通过超级密码进入如清除历史记录，更改系统参数设置等操作。
操作说明本主机接通电源后（将备电开关也接通），主机进入正常工作状态。
如运行正常，将本机RS485通讯线进行连接（AB端不可接错），然后对下属探测器地址进行设置——参考有关部分说明。
壁挂式面膜外观如下按键说明主显示主显示键，在任何界面下，都可用此键返回主显示界面；查询查询键，在运行状态下，按下此键，进入查询界面。
在查询界面中可以选择“查询报警记录”“查询故障记录”和“查询系统组织结构”自动手动自动联动或手动联动控制选择键，当系统处于“自动”状态时，手动输出指示灯不亮，监控设备可以自动联动外部设备，当系统处于“手动”状态时，手动指示灯点亮，监控设备不能自动联动外部设备，可以通过功能键的操作手动启动、停止外部设备；DO继电器输出控制键，在运行状态下，按下此键，进入继电器输出控制界面。
在继电器输出控制界面中，用功能键可手动控制继电器的输出状态。
自检自检键，在运行状态下，按下此键，系统对指示灯、液晶、打印机以及音响进行自检。
液晶全屏反白，指示灯全部点亮，音响发出声音，打印机打印自检信息。
设置设置键，在运行状态下，按下此键，进入设置界面，在此界面中，可以选择“系统时间设置”“探测器设置”“清除历史记录”“复位方式设置”“更新回路设置”“用户密码设置”“超级密码设置”以及“系统组织结构设置”消音清除音响，在监控设备发出音响时，按下此键消除音响，同时消音指示灯点亮，监控设备再次发出音响时，消音指示灯熄灭；复位（组合键）复位键，在运行状态下，同时按下2个复位键，对监控设备进行复位操作，消除所有火警、故障、联动。
F1-F6键组合功能键，在不同的菜单下，该按键的功能不同，操作者可以根据提示进行相应的操作；操作键区的数字0-9数字键，配合F1-F6组合功能键以及确认解锁键和取消键，进行数字输入和设置；确认解锁键、取消键功能键，配合数字键0-9以及组合功能键，进行设置和选择，在系统进入锁定状态后，使用解锁键解锁；注：系统开机自动进入键盘锁定状态，或两分钟内无任何操作进入键盘锁定状态，在此状态下，除“消音”键外的所有按键均无效。
按“确认解锁键”解锁。
监控设备密码000000；超级密码：000000查询操作说明查询报警记录查询已发生的报警信息，包括地址、方位、报警值、时间等。
用F1（上页）F2（下页）键查询报警历史记录，按下取消键退出。
总容量10000条，滚动存储。
查询故障记录查询已发生的故障信息，包括地址、方位、时间等。
用F1（上页）F2（下页）键查询报警历史记录，按下取消键退出。
总容量10000条，滚动存储。
查询系统组织结构查询每个回路的探测器使用情况，以及每一个使用状态的探测器的电流温度探头的方位信息。
用F1（上页）F2（下页）键查询报警历史记录，按下取消键退出。
设置操作说明系统时间设置按下取消键退出，依照光标提示用数字键0-9和功能键F1-F6输入年月日时分后确认退出；探测器设置设定每一个探测器使用的探头的报警阈值。
按下取消键退出，用功能键和数字键选择要设定的探头，同样使用功能键和数字键设定该探头的报警阈值。
清除历史记录（需要超级密码）清楚所有历史记录，包括报警记录和故障记录。
复位方式设置选择单回路复位或者全部复位方式。
用功能键选择。
更新回路设置（需要超级密码）同步回路信息。
用功能键完成操作。
用户密码设置修改用户密码。
用功能键和数字键输入旧密码，设定新密码。
超级密码设置修改超级密码，并可用超级密码修改用户密码。
用功能键和数字键输入旧密码，设定新密码。
●系统组织结构设置（需要超级密码）设定每个回路的探测器使用信息。
首先选定需要设置的回路号，用功能键和数字键输入需设定的探测器地址范围，即最小探测器地址和最大探测器地址，并选择所设定的探测器类型。
完成后按确认键登记，按更新键完成此回路的设置。
可重复对一个或多个探测器设置，后设定的内容将覆盖以前设定的内容。
注：各级子菜单根据相应的提示进行操作即可。
