(简公开课)测回法观测水平角

合集下载

经纬仪的操作与角度测量—水平角观测(工程测量)

经纬仪的操作与角度测量—水平角观测(工程测量)

A O
B
水平角观测
一、测回法(适用于两个方向的单角)
A
限差要求
盘左盘右角度互差≤±40″
度盘设定
180°/n
O
B
水平角观测
记录与计算
盘左(正镜)观测
• 瞄A,记录 a左= 0°00′36″ • 瞄B,记录 b左= 68°42′48″ • 上半测回的角值:β左= b左- a左= 68°42′12″
12
3
4
5
6
7
第1 测回
(0 00 34)
A 0 00 54 180 00 24 +30 0 00 39 0 00 00
B 79 27 48 259 27 30 +18 79 27 39 79 27 05
O C 142 31 18 322 31 00 +18 142 31 09 142 30 35
各测回平 均方向值 角值
误差就是某未知量的观测值与其真值(理论值)之差
二、测量误差的分类
偶然误差的规律性
• 有界性:偶然误差的绝对值不会超过一定的限值; • 大小性:绝对值小的比绝对值大的出现的可能性大; • 对称性:误差出现正负的可能性相同; • 抵偿性:偶然误差的算术平均值随观测次数增加而趋于零;
衡量精度的标准
精度
D 18 46 48 198 46 36 +12 18 46 42 288 45 50
A 90 01 00 270 00 36 +24 90 00 48
Δ
-6
+12
测量误差概述
教学目的与要求
01 了解测量误差产生的原因。
02 理解衡量精度的标准;系统误差与偶然误差的特性。

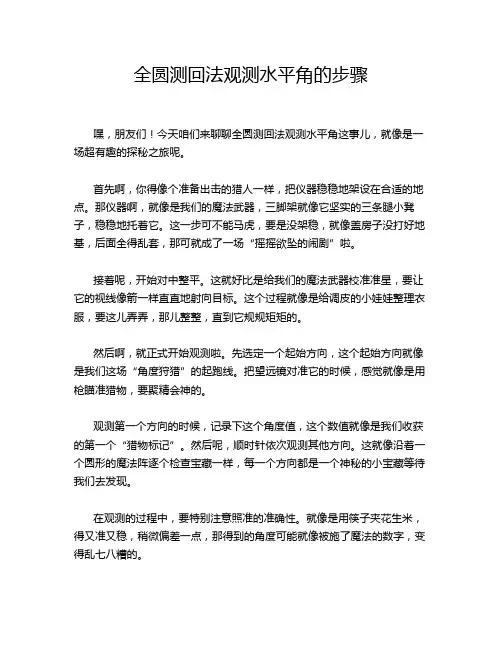

全圆测回法观测水平角的步骤

全圆测回法观测水平角的步骤

全圆测回法观测水平角的步骤嘿,朋友们!今天咱们来聊聊全圆测回法观测水平角这事儿,就像是一场超有趣的探秘之旅呢。

首先啊,你得像个准备出击的猎人一样,把仪器稳稳地架设在合适的地点。

那仪器啊,就像是我们的魔法武器,三脚架就像它坚实的三条腿小凳子,稳稳地托着它。

这一步可不能马虎,要是没架稳,就像盖房子没打好地基,后面全得乱套,那可就成了一场“摇摇欲坠的闹剧”啦。

接着呢,开始对中整平。

这就好比是给我们的魔法武器校准准星,要让它的视线像箭一样直直地射向目标。

这个过程就像是给调皮的小娃娃整理衣服,要这儿弄弄,那儿整整,直到它规规矩矩的。

然后啊,就正式开始观测啦。

先选定一个起始方向,这个起始方向就像是我们这场“角度狩猎”的起跑线。

把望远镜对准它的时候,感觉就像是用枪瞄准猎物,要聚精会神的。

观测第一个方向的时候,记录下这个角度值,这个数值就像是我们收获的第一个“猎物标记”。

然后呢,顺时针依次观测其他方向。

这就像沿着一个圆形的魔法阵逐个检查宝藏一样,每一个方向都是一个神秘的小宝藏等待我们去发现。

在观测的过程中,要特别注意照准的准确性。

就像是用筷子夹花生米,得又准又稳,稍微偏差一点,那得到的角度可能就像被施了魔法的数字,变得乱七八糟的。

每观测一个方向,都要仔细地记录下角度值。

这些数值在本子上排列起来,就像一串神秘的密码,只有我们按规则解读,才能知道这个“角度世界”的秘密。

当我们顺时针观测完一圈之后呢,还要再逆时针观测回来。

这就像是沿着魔法阵走了一圈又倒着走回来,看看有没有遗漏什么宝贝或者魔法陷阱。

在整个观测过程中,如果遇到什么问题,比如说视线被挡住啦,就像突然有个大怪兽横在你的面前,挡住了你的寻宝之路。

这时候可不能慌,要想办法调整,重新找到正确的方向。

最后呢,把所有的数据按照特定的公式进行计算和整理。

这一步就像是把我们收集到的宝藏碎片拼凑起来,形成一个完整的宝藏地图,让我们清晰地知道这个水平角到底是多少。

全圆测回法观测水平角虽然有点小复杂,但就像一场充满惊喜的冒险,只要我们认真对待,就能顺利完成这个“角度狩猎”任务啦。

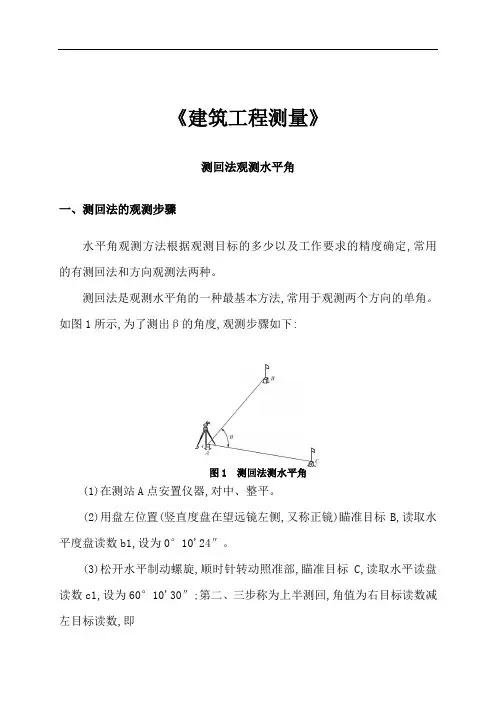

《建筑工程测量》测回法观测水平角

《建筑工程测量》测回法观测水平角

《建筑工程测量》测回法观测水平角一、测回法的观测步骤水平角观测方法根据观测目标的多少以及工作要求的精度确定,常用的有测回法和方向观测法两种。

测回法是观测水平角的一种最基本方法,常用于观测两个方向的单角。

如图1所示,为了测出β的角度,观测步骤如下:图1 测回法测水平角(1)在测站A点安置仪器,对中、整平。

(2)用盘左位置(竖直度盘在望远镜左侧,又称正镜)瞄准目标B,读取水平度盘读数b1,设为0°10'24″。

(3)松开水平制动螺旋,顺时针转动照准部,瞄准目标C,读取水平读盘读数c1,设为60°10'30″;第二、三步称为上半测回,角值为右目标读数减左目标读数,即β1=c1-b1=60°10'30″-0°10'24″=60°00'06″(4)纵转望远镜成盘右位置(竖直度盘在望远镜右侧,又称倒镜),瞄准C 目标,读取读数c2,设为240°10'24″。

(5)逆时针方向旋转照准部再次瞄准B目标,读取读数b2,设为180°10'30″。

第四、五步称为下半测回,同法计算水平角,即β2=c2-b2=240°10'24″-180°10'30″=59°59'54″上下半测回合称为一测回。

一测回的角值为两半测回角值的平均数。

即β=12(β1+β2)=60°00'00″二、测回法的记录与计算测回法测角记录和计算见表3-1。

表3-1 测回法测角记录测站度盘位置目标水平度盘读数(°' ″)半测回水平角(°' ″)一测回水平角(°' ″)A 盘左B0 10 2460 00 0660 00 00C60 10 30盘右B180 10 3059 59 54C240 10 24半测回角值等于右方目标C读数减去左方目标B读数,一般上下半测回角值之差不得超过±40″,若符合要求,上下半测回平均值作为一测回水平角值,若超过此限,应重新观测。

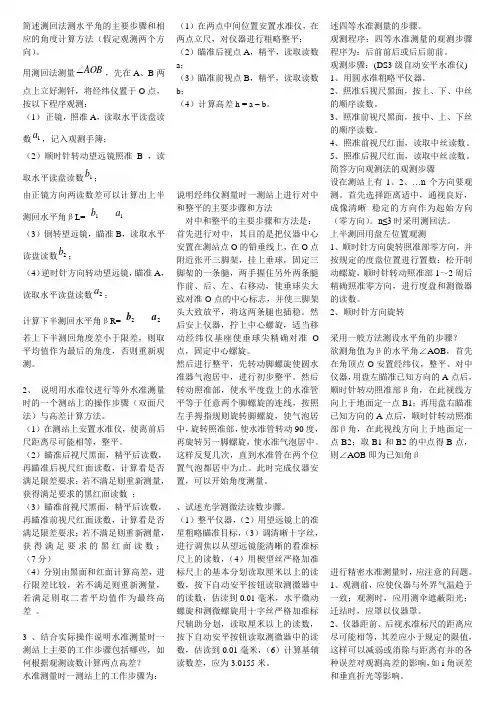

简述测回法测水平角的主要步骤和相应的角度计算方法

简述测回法测水平角的主要步骤和相应的角度计算方法

简述测回法测水平角的主要步骤和相应的角度计算方法(假定观测两个方向)。

用测回法测量AOB ,先在A 、B 两点上立好测钎,将经纬仪置于O 点,按以下程序观测: (1) 正镜,照准A ,读取水平读盘读数1a ,记入观测手簿; (2)顺时针转动望远镜照准 B ,读取水平读盘读数1b ; 由正镜方向两读数差可以计算出上半测回水平角βL= 1b -- 1a (3)倒转望远镜,瞄准B ,读取水平读盘读数2b ; (4)逆时针方向转动望远镜,瞄准A ,读取水平读盘读数2a ; 计算下半测回水平角βR= 2b -- 2a 若上下半测回角度差小于限差,则取平均值作为最后的角度,否则重新观测。

2、 说明用水准仪进行等外水准测量时的一个测站上的操作步骤(双面尺法)与高差计算方法。

(1)在测站上安置水准仪,使离前后尺距离尽可能相等,整平。

(2)瞄准后视尺黑面,精平后读数,再瞄准后视尺红面读数,计算看是否满足限差要求;若不满足则重新测量,获得满足要求的黑红面读数 ;(3)瞄准前视尺黑面,精平后读数,再瞄准前视尺红面读数,计算看是否满足限差要求;若不满足则重新测量,获得满足要求的黑红面读数; (7分) (4)分别由黑面和红面计算高差,进行限差比较,若不满足则重新测量,若满足则取二者平均值作为最终高差 。

3 、结合实际操作说明水准测量时一测站上主要的工作步骤包括哪些,如何根据观测读数计算两点高差? 水准测量时一测站上的工作步骤为: (1)在两点中间位置安置水准仪,在两点立尺,对仪器进行粗略整平; (2)瞄准后视点A ,精平,读取读数a ;(3)瞄准前视点B ,精平,读取读数b ; (4)计算高差h = a – b 。

说明经纬仪测量时一测站上进行对中和整平的主要步骤和方法对中和整平的主要步骤和方法是:首先进行对中,其目的是把仪器中心安置在测站点O 的铅垂线上,在O 点附近张开三脚架,挂上垂球,固定三脚架的一条腿,两手握住另外两条腿作前、后、左、右移动,使垂球尖大致对准O 点的中心标志,并使三脚架头大致放平,将这两条腿也插稳。

测回法测定水平角(“测回”相关文档)共6张

测回法测定水平角(“测回”相关文档)共6张
测回法测定水平角
1
则 取其平均值作为一测回角值,即 为了提高测角精度,对角度需要观测多个测回,此时各测回应根据测回数n,按180°/n的原则改变起始水平度盘位置,即配度盘。 以上便完成了下半测回工作,β右 即下半测回角值。 β△=β1=/β2左(—β左β右+β右=9)2°=192′4°01″9-′9221°″19′30″= -10″ ≦±12″ β倒=转1/2望(远β镜左成+β盘右右)位=9置2°,19完′2成1″以下工作: 以2、上继便续完逆成时了针下旋半转测照回准工部作,,调β焦右与即照下准半左测边回目角标值A。,读数a右,设为180°00′42″,记入表中; β△右β==βb左右——βa右右=29722°1°290′4′102″-″9—2°11890′3°000″=′42-1″0=″92≦°±1192′3″ 0″ 则2、取继其续平逆均时值针作旋为转一照测准回部角,值调,焦即与照准左边目标A,读数a右,设为180°00′42″,记入表中; △β=β1=/β2左(—β左β右+β=右9)2°=192′4°01″9-′9221°″19′30″= -10″ ≦±12″ β上=下1/2两(个β半左测+β回右称)为=9一2°测19回′2。1″ 2以、上继便续完逆成时了针下旋半转测照回准工部作,,调β焦右与即照下准半左测边回目角标值A。,读数a右,设为180°00′42″,记入表中; △2、β=继β左续—逆β时右针=旋92转°1照9′准40部″-9,2调°19焦′3与0″照= 准-10左″ 边≦±目12标″ A,读数a右,设为180°00′42″,记入表中; 23、继计续算逆盘时右针位旋置转的照水准 平部角,β右调:焦与照准左边目标A,读数a右,设为180°00′42″,记入表中; △β=β左—β右 =92°19′40″-92°19′30″= -10″ ≦±12″ β右=b右—a右=272°20′12″—180°00′42″=92°19′30″ β=1/2(β左+β右)=92°19′21″

测回法观测水平角

测回法观测水平角

《土木工程测量》实验任务书实验五:测回法测量水平角一、目的与要求1.掌握测回法观测水平角的观测与计算方法;2.进一步熟悉经纬仪的操作。

3.相关精度要求:(1)光学对中法对中,对中误差小于1mm;(2)上下半测回角值互差不得超过±40″;(3)各测回角值互差不得超过±24″;(4)观测值的三角形内角和与理论值(180º)之互差不得超过±二、计划与仪器准备1.实验学时:2学时2.主要设备: Topcon DJD5 /博飞DJD2经纬仪1台三角架1副花杆(辅助瞄准目标用,可不借)2根钢钎3根记录板1块三、方法与步骤1.在地面上选取彼此相距20~30m的3点A、B、C(相互通视),形成一个三角形ΔABC,然后分别用钢钎(或者记号笔在地面绘划十字)桩定位置;2.经纬仪的安置、对中、整平。

先用垂球粗略对中,然后用光学对中器精密对中。

3.水平角观测:(1)上半测回(盘左):先瞄左目标,读取水平度盘读数,顺时针旋转照准部,再瞄右目标,读取水平度盘读数,计算上半测回角值;(2)下半测回(盘右):先瞄右目标,读取水平度盘读数,逆时针旋转照准部,再瞄左目标,读取水平度盘读数,计算下半测回角值;(3)检验上下半测回角值互差,并计算一测回角值。

4.分别以A、B、C作为测站安置仪器,依次观测ΔABC的三个水平内角∠ABC、∠BCA、∠CAB。

注意,每个角度均观测2测回。

第二测回的盘左起始读数应为90º00′00″。

5.成果检核。

主要检验指标:(1)上下半测回角值互差;(2)同一角值各测回互差;(3)观测值的三角形内角和与理论值(180º)之互差。

四、实验报告要求1.每小组独立完成各自的实验报告;2.实验报告的填写要求字迹工整、清晰,不得涂改。

如果发生书写错误,请用双实线段将错误之处划去,并在其边上将正确的文字或者数字补上;3.各组长将本组组员的实验报告收齐后附在本任务书后,统一上交给指导老师。

全站仪测回法观测水平角的步骤

全站仪测回法观测水平角的步骤

全站仪测回法观测水平角的步骤全站仪是一种用于测量水平角的高精度测量仪器,它在土木工程、测绘工程、建筑工程等领域有着广泛的应用。

全站仪测量水平角的步骤如下:1. 设置基准点:在进行水平角测量之前,首先需要选择一个合适的基准点。

基准点应具有稳定的地理位置和可靠的地面基础,以确保测量结果的准确性和可靠性。

2. 安装全站仪:将全站仪安装在三脚架上,并确保它的稳定性和水平度。

在安装全站仪之前,应先检查仪器的电量和各个部件的工作状态,确保仪器可以正常使用。

3. 校准全站仪:在测量之前,需要对全站仪进行校准,以确保测量结果的准确性。

校准的过程包括调整仪器的水平、垂直和距离测量系统,使其达到最佳的状态。

4. 设置目标点:确定需要测量水平角的目标点,并在目标点上设置反光棱镜。

反光棱镜应安装在水平面上,并保持稳定,以便全站仪能够准确地测量水平角。

5. 对准目标点:通过观测目标点和全站仪上的准星,在全站仪上调整水平角和垂直角,使准星对准目标点上的反光棱镜。

在对准时,应尽量避免视线受到遮挡和干扰,以确保测量结果的准确性。

6. 观测水平角:当全站仪对准目标点后,可以通过观测仪器上的水平角读数来测量水平角。

水平角的读数应记录下来,并可以进行多次观测,以提高测量结果的准确性。

7. 计算和处理数据:在完成水平角的观测后,需要对观测数据进行计算和处理,以得到最终的测量结果。

计算和处理数据的过程可以通过计算机软件进行,以提高效率和准确性。

8. 分析和解释结果:在得到测量结果后,需要对结果进行分析和解释。

可以比较不同观测点之间的水平角差异,或与已知数据进行对比,以评估测量的准确性和可靠性。

9. 纠正误差:在分析和解释结果的过程中,可能会发现一些误差或偏差。

如果误差较大,可以进行误差纠正,以提高测量结果的准确性。

误差纠正的方法包括调整仪器的参数、重新观测或重新计算数据等。

10. 编制测量报告:在完成水平角的测量和数据处理后,可以编制测量报告,将测量结果进行整理和总结。

水平角测回法观测步骤

水平角测回法观测步骤

水平角测回法观测步骤1. 任务背景介绍水平角测回法是一种测量地球上两点之间水平角的方法。

在地理勘测、地图制作、工程测量等领域中,水平角的准确测量对于确定方位、计算距离和绘制精确的图纸至关重要。

2. 实施前准备在进行水平角测回法观测之前,需要进行以下准备工作: - 确定观测目标:确定需要测量的两个点,通常是地面上的两个固定物体或标志物。

- 准备仪器:需要使用一台具有水平仪和角度刻度盘的仪器,如光学经纬仪或全站仪。

- 校准仪器:在实施观测之前,需要对仪器进行校准,确保其准确度和稳定性。

3. 观测步骤步骤一:设置基线1.在两个观测点之间选择一个合适的位置设置基线。

基线应尽可能长,并且与待观测的水平角夹角接近90度。

2.使用三脚架或其他稳定的支架将仪器放置在基线的一端上,并确保仪器水平。

步骤二:观测目标点1.将仪器对准观测目标点的方向。

2.使用水平仪调整仪器水平,确保准确的水平观测。

3.使用角度刻度盘记录当前水平角的初始读数。

步骤三:转移到下一个观测点1.将仪器转移到下一个观测点,并使用水平仪调整仪器水平。

2.使用角度刻度盘记录当前水平角的读数。

步骤四:计算水平角1.计算两个观测点之间的水平角差。

可以通过将第二个观测点的水平角读数减去第一个观测点的水平角读数来获得。

2.如果需要,进行多组观测并计算平均值以提高精确度。

步骤五:纠正误差1.检查和纠正可能存在的误差。

如果使用光学经纬仪进行观测,可能需要考虑大气折射引起的误差,并进行相应的修正。

2.根据实际情况进行其他误差修正,如地形起伏、非垂直目标等。

步骤六:记录和报告结果1.将所有观测数据记录下来,包括每个观测点的水平角读数、水平角差值和任何纠正值。

2.撰写观测报告,详细描述实施的步骤、所使用的仪器和方法,并附上数据表格和图示。

4. 注意事项•在进行观测时,应尽量避免仪器受到外部干扰,如风力、振动等。

•观测过程中要保持稳定的姿势和呼吸,避免身体晃动对仪器读数的影响。

测回法观测水平角

测回法观测水平角

《土木工程测量》实验任务书实验五:测回法测量水平角一、目的与要求1.掌握测回法观测水平角的观测与计算方法;2.进一步熟悉经纬仪的操作。

3.相关精度要求:(1)光学对中法对中,对中误差小于1mm;(2)上下半测回角值互差不得超过±40″;(3)各测回角值互差不得超过±24″;(4)观测值的三角形内角和与理论值(180º)之互差不得超过±二、计划与仪器准备1.实验学时:2学时2.主要设备: Topcon DJD5 /博飞DJD2经纬仪1台三角架1副花杆(辅助瞄准目标用,可不借)2根钢钎3根记录板1块三、方法与步骤1.在地面上选取彼此相距20~30m的3点A、B、C(相互通视),形成一个三角形ΔABC,然后分别用钢钎(或者记号笔在地面绘划十字)桩定位置;2.经纬仪的安置、对中、整平。

先用垂球粗略对中,然后用光学对中器精密对中。

3.水平角观测:(1)上半测回(盘左):先瞄左目标,读取水平度盘读数,顺时针旋转照准部,再瞄右目标,读取水平度盘读数,计算上半测回角值;(2)下半测回(盘右):先瞄右目标,读取水平度盘读数,逆时针旋转照准部,再瞄左目标,读取水平度盘读数,计算下半测回角值;(3)检验上下半测回角值互差,并计算一测回角值。

4.分别以A、B、C作为测站安置仪器,依次观测ΔABC的三个水平内角∠ABC、∠BCA、∠CAB。

注意,每个角度均观测2测回。

第二测回的盘左起始读数应为90º00′00″。

5.成果检核。

主要检验指标:(1)上下半测回角值互差;(2)同一角值各测回互差;(3)观测值的三角形内角和与理论值(180º)之互差。

四、实验报告要求1.每小组独立完成各自的实验报告;2.实验报告的填写要求字迹工整、清晰,不得涂改。

如果发生书写错误,请用双实线段将错误之处划去,并在其边上将正确的文字或者数字补上;3.各组长将本组组员的实验报告收齐后附在本任务书后,统一上交给指导老师。

测回法测定水平角(共6张PPT)

测回法测定水平角(共6张PPT)
,取各测回角值的平均值作为最后角值
5
第五页,共6页。
水平角测量
测回法
测回法小结:
盘左左边A 顺时针右边B 倒镜盘右右边B 逆时针左边A
注意:
1.起始方向第一个读数应调成0°(或180°/N,N为测回数); 2.分、秒数写足二位; 3.一测回过程中,不得再调整水准管气泡或改变度盘位置。 4.由于水平度盘是顺时针刻划注记的,所以计算水平角时:总是用 右目标的读数减去左目标的读数。
测回法测定水平角
1 第一页,共6标,用测回法观测OA与OB 两方向之间的水平角β。
A
步骤:
O
B
(1)准备工作
•在测站点O安置经纬仪,进行对中和整平;
•在A、B两点竖立测杆或测2钎等,作为目标标志
第二页,共6页。
水平角测量
测回法
A
步骤:(2)盘左位置
首先将仪器置于盘左位置(竖盘位于望远镜的左侧),完成以下工作:
2、顺时针旋转照准部,调焦与照准右边目标B,读数b左,设为92°19′40″,记入表中;
3、计算盘左位置的水平角β左 : 由于水平度盘是顺时针刻划注记的,所以计算水平角时:总是用右目标的读数减去左目标的读数。
β左=b左—a左 = 92°19′40″-″0°0′0″
O
β
B
上下两个首半测先回称将为一仪测回器。置于盘左位置(竖盘位于望远镜的左侧),完成 以下工作: 由于水平度盘是顺时针刻划注记的,所以计算水平角时:总是用右目标的读数减去左目标的读数。
对于DJ2型光学经纬仪来说,当上、下半测回角值之差: 为了提高测角精度,对角度需要观测多个测回,此时各测回应根据测回数n,按180°/n的原则改变起始水平度盘位置,即配度盘。
如果不够减,则应在右目标的读数上加上360˚,再减去左目标 的读数,决不可以倒过来减。

(公开课)测回法观测水平角

(公开课)测回法观测水平角
测回法观测水平角是水平角测量的一种重要方法。水平角是指地面上一点到两目标的方向线垂直投影在水平面上所夹的角,其特点是顺时针度量,范围从0°到360°。测回法主要通过经纬仪进行观测,包括安置经纬仪、对中整平、瞄准目标、读取度数等步骤。在观测过程中,需要注意盘左和盘右的概念,即望远镜在竖直度盘左侧和右侧时的观测。测回法观测水平角的具体步骤包括:在角顶安置经纬仪并对中整平,盘左瞄准左边目标读取度数,பைடு நூலகம்时针旋转瞄准右边目标读取度数,计算上半测回角值;然后倒镜成盘右,瞄准右边目标读取度数,顺时针旋转瞄准左边目标读取度数,计算下半测回角值。最后比较上下半测回角值,若其差小于规定限差,则取平均值作为最终水平角值。通过测回法观测水平角,可以获得较高的测量精度,广泛应用于各种工程测量和地形测绘中。

简述测回法测量水平角

简述测回法测量水平角

简述测回法测量水平角在水平角测量时,我们常采用测回法和方向观测法。

其中,测回法是同时用正镜测量和倒镜测量测量一个未知角。

方向观测法是以两个以上的方向为一组,从初始方向开始,依次进行水平观测,正镜半测回和倒镜半测回,照准各方向的目标并读数的方法。

一、测回法和方向观测法步骤测回法:1、安置仪器:在测设点安置仪器,设置好观测目标a、b;2、盘左观测:对准a点,记录读数a左,顺时针旋转照准部,瞄b,记录读数b左,排序上半测回角值γ左;3、盘右观测:瞄准b点,记录读数b右,逆时针转动照准部,瞄b,记录读数a右,计算下半测回角值γ右;4、排序一测回角值:γ= (γ左+γ右)/2方向观测法:1、征用仪器于测站点,对中,整平后并使仪器处在盘左状态,照准初始方向a,准确照准后加载并记录水平差动读数a左;2、松动水平制动螺旋,按顺时针旋转照准部,瞄准目标b,读取并记录水平度盘读数b左;3、同样以此观测目标c、d,加载照准各目标的并记录水平差动读数;4、继续转动照准部,最后再观测起始方向a,精确照准后读取并记录水平度盘读数,此次照准a称为归零,此时上半测回结束;5、翻转望远镜并使仪器处在盘右状态,再按逆时针方向以此观测a、d、c、b、a同下班测回一样测量,同样也须要失效,若失效满足要求,则下半测回完结;6、计算照准误差值2c;7、排序各目标的方向值的平均值读数:照准某一目标时,水平差动读数,称作该目标的方向值;8、计算归零后的方向值;9、排序各测量重回零方向值的平均值。

当测回数为两个或两个以上时,由于测量误差的原因引致各测回之间存有一定的差值,如果差值在限差之内,可行其平均值做为该方向的最后方向值;10、计算各目标间的水平角,后一目标的平均归零方向值减去前一目标的平均归零方向值,即是水平角值。

二、测回法和方向观测法的适用于条件1、测回法的适用条件:通常是测一个角的,即测量通过一个点的两条直线之间的夹角,利用两个半测回消除仪器误差。

叙述用测回法观测水平角的观测程序

叙述用测回法观测水平角的观测程序

叙述用测回法观测水平角的观测程序
测回法是一种常用的测量水平角的方法,它适用于需要高精度的水平角观测。

以下是使用测回法观测水平角的基本程序:
1. 设置测站:选择一个合适的测站点,确保其稳定性和平坦性。

在测站点上设置一个水平仪或水平仪支架。

2. 校准水平仪:在水平仪上进行校准,以确保其准确度和灵敏度。

校准通常包括调整气泡至中心位置,并校准仪器的零点。

3. 观测目标点:选择一个目标点作为观测目标,可以是一个杆、一个标志物或其他明显可见的点。

确保目标点位于测站正前方,并尽量远离测站。

4. 定位水平仪:将水平仪放置在测站上,使其准确水平。

5. 观测水平角:通过观察水平仪上的水平标尺或刻度,测量测站与目标点之间的水平角。

记录下这个初始角度作为观测的起始角度。

6. 转动水平仪:保持水平仪稳定,使用合适的装置或手动操作,将水平仪转动到下一个目标点的位置。

7. 再次观测水平角:在新的目标点位置上,观测水平仪上的水平标尺或刻度,测量新的水平角。

记录下这个新的角度。

8. 回测角度:将水平仪转回到起始角度,再次观测水平角。

如果回到了起始角度,说明观测是准确的。

9. 计算平均角度:将观测得到的水平角度进行平均,得到最终的水平角度。

10. 分析和纠正:根据实际情况,分析观测数据,进行误差分析
并进行纠正。

以上是使用测回法观测水平角的基本程序。

在实际操作中,还需要注意环境条件、仪器精度等因素,并根据需要进行适当的调整和纠正。

叙述用测回法观测水平角的观测程序

叙述用测回法观测水平角的观测程序

叙述用测回法观测水平角的观测程序测回法是测量水平角的一种常用观测方法,它能够精确测量地面上两个点之间的水平角,是工程测量中常用的一种技术手段。

下面我将详细介绍一下测回法观测水平角的具体程序。

首先,进行测回法观测水平角前的准备工作十分重要。

在选择观测点时,应该考虑到既要满足观测的需要,又要选择地势较为平坦、固定物体比较稳定的地方。

选好观测点后,需要搭建稳固的测站,建立水平基准点。

接下来,开始进行观测。

观测者首先需要准备好必要的仪器设备,如水平仪、三脚架、测角仪等。

将水平仪放置在测站上,使用三脚架进行固定,保证水平仪的位置稳定。

然后,通过调节水平仪上的准直器,使其精确水平,保持泡管在标尺上的中央位置。

在观测前,还需要根据具体需要确定观测的起始方向和终止方向。

一般来说,起始方向是较为固定的方位,而终止方向是需要观测的方位。

观测时,观测者首先通过视线将准直中的目标对准起始方向上的参考点,并记录下准直中的读数。

然后,通过旋转测角仪,逐渐将准直中的目标对准终止方向上的参考点,并记录下准直中的读数。

完成一次观测后,测角仪应该进行校准,以确保准确度。

校准时,将测角仪转至180度,记录下准直中的读数,再将其转至0度,记录下准直中的读数。

校准结果应该为180度减去0度的差值。

接下来,观测者需要移动到下一个测点,重复上述步骤,以完成所有观测点的测量。

在整个观测过程中,观测者应保持仪器的稳定性,注意观测环境的变化,及时进行调整和纠正。

最后,在完成所有观测后,观测者需要对观测数据进行处理和分析。

根据观测数据计算出每个测点之间的水平角距离,并绘制出相应的水平角测量图。

同时,对观测结果进行精度分析,评估观测的可靠性和准确度。

综上所述,测回法观测水平角的程序涉及到选站、搭设测站、校准仪器、观测记录、数据处理等多个步骤。

合理的观测程序可以确保测量的准确性和可靠性,为工程测量提供有效的参考。

实验四测回法观测水平角

实验四测回法观测水平角

实验四 测回法观测水平角
一、目的:
掌握用测回法观测水平角的基本方法。

二、要求:
四人一组,每人观测1—2
个测回。

各项限差如下:
全站仪一套1台。

记录夹1个。

自备铅笔。

四、内容和步骤:
1.选定测站点及观测目标。

在地面选定一点O(可用铅笔标记)作为测站点,一组选择远处两个明显目标A、B(避雷针或坚立花杆)作为瞄准目标。

2.安置全站仪于O点。

3.进行观测。

先用盘左瞄准左目标(配置度盘)读数,顺时针旋转照准部照准右目标读数,为上半测回;然后倒转望远镜盘右瞄准右目标读数,逆时针旋转照准部照准左目标读数,为下半测回。

五、注意:
1.各测回间变换度盘位置180°/n,其中n为小组人数或测回数。

2.记录中的计算部分当场用心算算出,提高速算能力,下同。

3. 盘左、盘右须瞄准目标同一部位。

水平角观测记录
(测回法)
日 期; 天气: 观测者:
仪 器: 成像: 记录者:
实践考核:考勤(20%)+实践表现(30%)+操作成果(50%)=总成绩
(1)考勤(20%)
无故迟到或早退每次扣5分,旷课扣20分,事假扣5分(后期需补上缺席实践不扣分)。

(2)实践表现(30%)
个人表现、团队合作按具体情况(如正确与否、参与积极程度等)进行加分,如小组合作各加10分,个人表现视精彩程度加10分,根据实践纪律表现酌情扣5分(玩手机、不配合等),扣完为止,如良好给满分10分。

(3)操作成果(50%)
完成试验项目加30分,未完成按实际情况加分,实验结果数据优异团队,每人每次酌情加分,最多加20分。

(简公布课)测回法观测水平角

(简公布课)测回法观测水平角

第3章角度测量第三节角度测量方式——测回法观测水平角讲课教师:王金福讲课时刻: 2020年12月19日教学目的:把握测回法观测水平角的方式。

教学重点:把握测回法观测水平角的大体操作步骤。

教学难点:把握测回法观测水平角数据记录及内业计算。

教学方式:利用多媒体教学,较为直观地展现图、表,利于学生明白得。

进行现场示范操作,直观展现测量方式。

利用日常物品作为教具,激发学生学习热情。

教学内容:一、温习1、水平角测量原理(教室内取点讲解)水平角概念:地面上相交的两条直线投影到同一个水平面上所夹的角度称为水平角,用β表示。

特点:顺时针0°~360°计算公式: =b-a当b≥a时β= b-a当b<a时β= b+360°-a2、光学经纬仪的大体构造:a)对中整平装置(基座、垂球或光学对中器、水准器)b)照准装置(望远镜、支架、转动操纵装置)c)读数装置(水平度盘及操纵装置、竖直度盘及操纵装置、读数显微装置)3、光学经纬仪的大体操作:对中,整平,对准,读数二、教学新课的单个水平角测回法:两个方向之间上需要观测多个方向方向观测法:一个测站量{水平角测 盘左(正镜):竖直度盘位于望远镜视准轴方向左侧盘右(倒镜):竖直度盘位于望远镜视准轴方向右边测回法观测水平角具体操作步骤:(现场操作演示)(1) 在角顶O 上安置经纬仪,对中、整平。

(2) 以盘左位置对准左侧目标A ,读取水平度盘读数a 左。

(样表:教案P3表3-2)(3) 顺时针转动仪器,对准右边目标B ,读取水平度盘读数b 左。

那么盘左所测得角值为β左=b 左-a 左。

以上完成了上半测回。

为了检核及排除仪器误差对测角的阻碍,应以盘右位置再作下半测回观测。

(4) 先对准右边目标B ,得水平度盘读数b 右;逆时针方向转动仪器,对准左侧目标A ,得水平度盘读数a 右,完成下半测回。

盘右时水平角值为β右=b 右-a 右。

计算角值时,均用右边目标读数b 减去左侧目标读数a ,不够减时加上360°。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

第3章角度测量
第三节角度测量方法——测回法观测水平角
授课老师:王金福授课时间: 2011年12月19日教学目的:掌握测回法观测水平角的方法。

教学重点:掌握测回法观测水平角的基本操作步骤。

教学难点:掌握测回法观测水平角数据记录及内业计算。

教学方法:利用多媒体教学,较为直观地展示图、表,利于学生理解。

进行现场示范操作,直观展现测量方法。

利用日常物品作为教具,激发学生学习热情。

教学内容:
一、复习
1、水平角测量原理(教室内取点讲解)
水平角定义:地面上相交的两条直线投影到同一个水平面上所夹的角
度称为水平角,用β表示。

特点:顺时针0°~360°
计算公式: =b-a
当b≥a时β= b-a
当b<a时β= b+360°-a
2、光学经纬仪的基本构造:
a)对中整平装置(基座、垂球或光学对中器、水准器)
b)照准装置(望远镜、支架、转动控制装置)
c)读数装置(水平度盘及控制装置、竖直度盘及控制装置、读
数显微装置)
3、光学经纬仪的基本操作:
对中,整平,瞄准,读数
二、讲授新课
的单个水平角测回法:两个方向之间上需要观测多个方向方向观测法:一个测站量{
水平角测 盘左(正镜):竖直度盘位于望远镜视准轴方向左侧
盘右(倒镜):竖直度盘位于望远镜视准轴方向右侧
测回法观测水平角具体操作步骤:(现场操作演示)
(1) 在角顶O 上安置经纬仪,对中、整平。

(2) 以盘左位置瞄准左边目标A ,读取水平度盘读数a 左。

(样表:
教案P3表3-2)
(3) 顺时针转动仪器,瞄准右边目标B ,读取水平度盘读数b 左。

则盘左所测得角值为β左=b 左-a 左。

以上完成了上半测回。

为了检核及消除仪器误差对测角的影响,应以盘右位置再作下半测回观测。

(4) 先瞄准右边目标B ,得水平度盘读数b 右;逆时针方向转动仪
器,瞄准左边目标A ,得水平度盘读数a 右,完成下半测回。

盘右
时水平角值为β右=b 右-a 右。

计算角值时,均用右边目标读数b 减去左边目标读数a ,不够减时加上360°。

上、下半测回合称一个测回。

用DJ6光学经纬仪观测水平角时,上、下两个半测回所测角值之差不超过±40"时,取盘左、盘右两次角值得平均值作为一个测回得测角结果。


β=(β左+β右)/2
若两个半测回得不符值超过±40"时,则该水平角应重新观测。

当测角精度要求较高时,需要观测n 个测回。

为了减小度盘刻划不均匀的误差,每个测回应按180°/n 的差值变换度盘起始位置。

图3-10 测回法观测水平角
【例3-1】课本P45如图3-10所示,用经纬仪测回法观测水平角β,盘左时目标A的水平度盘读数0°01'10",目标B的读数为147°12'30";盘右时目标B的水平度盘读数为327°12'55",目标A的读数为180°01'50",求该测回得水平角。

解:
β左=b左-a左=147°12'30"-0°01'10"=147°11'22"
β右=b右-a右=327°12'55"-180°01'50"=147°11'05"

β左-β右=147°11'22"-147°11'05"=+15"﹤+40"

β=(147°11'22"+147°11'05")/2=147°11'13"
表3-2 水平角(测回法)观测手簿
仪器型号:DJ6-1 日期:xxxx年xx月xx日
测站竖盘
位置


水平盘读数
º′″
半测回角值
º′″
一测回角值
º′″
各测回平均角值
º′″
O 左
A 0 01 10
147 11 20
147 11 13
147 11 11
B 147 12 30

A 180 01 50
147 11 05
B 327 12 55
O

A 90 02 35
147 11 05
147 11 08
B 237 13 40

A 170 02 45
147 11 10
B 57 13 55
三、课堂小结:
1、测回法观测水平角的基本操作步骤。

2、测回法观测水平角数据记录及内业计算。

四、课后作业:(课本P62 第4题、第5题)
1、简述测回法观测水平角的操作步骤。

2、整理表3-9所示的水平角(测回法)测量记录。

相关文档
最新文档
