高压开关柜耐压试验

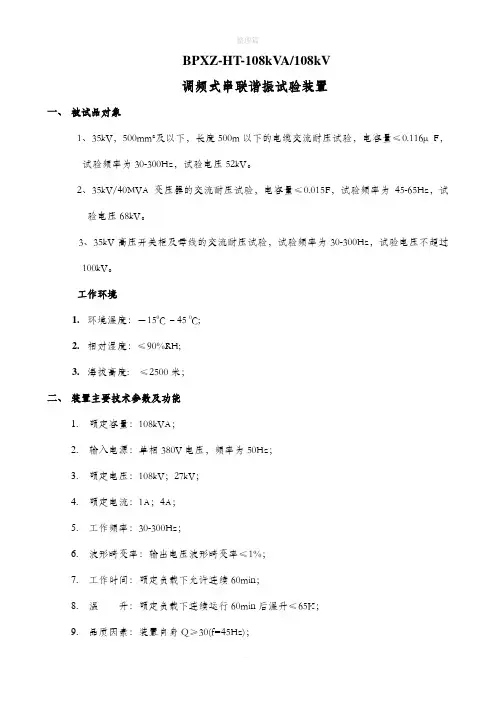

35kV高压开关柜及母线的交流耐压试验的技术方案
BPXZ-HT-108kVA/108kV调频式串联谐振试验装置一、被试品对象1、35kV，500mm²及以下，长度500m以下的电缆交流耐压试验，电容量≤0.116μF,试验频率为30—300Hz，试验电压52kV。
2、35kV/40MV A变压器的交流耐压试验，电容量≤0。
015F，试验频率为45-65Hz，试验电压68kV。
3、35kV高压开关柜及母线的交流耐压试验，试验频率为30-300Hz，试验电压不超过100kV。
工作环境1.环境温度:－150C–450C;2.相对湿度：≤90％RH;3.海拔高度：≤2500米；二、装置主要技术参数及功能1.额定容量：108kV A；2.输入电源：单相380V电压,频率为50Hz;3.额定电压：108kV；27kV；4.额定电流：1A;4A；5.工作频率：30-300Hz；6.波形畸变率:输出电压波形畸变率≤1％；7.工作时间：额定负载下允许连续60min；8.温升:额定负载下连续运行60min后温升≤65K；9.品质因素：装置自身Q≥30（f=45Hz）；10.保护功能：对被试品具有过流、过压及试品闪络保护（详见变频电源部分)；11.测量精度：系统有效值1.5级；三、设备遵循标准GB10229—88 《电抗器》GB1094《电力变压器》GB50150—2006《电气装置安装工程电气设备交接试验标准》DL/T 596-1996 《电力设备预防性试验规程》GB1094。
1—GB1094.6—96 《外壳防护等级》GB2900《电工名词术语》GB/T16927。
1~2-1997《高电压试验技术》四、装置容量确定：35kV,500mm²及以下，长度500m以下的电缆交流耐压试验，电容量≤0.116μF，试验频率为30—300Hz，试验电压52kV。
频率取50Hz试验电流 I=2πfCU=2π×50×0。
116×10—6×52×103=1。

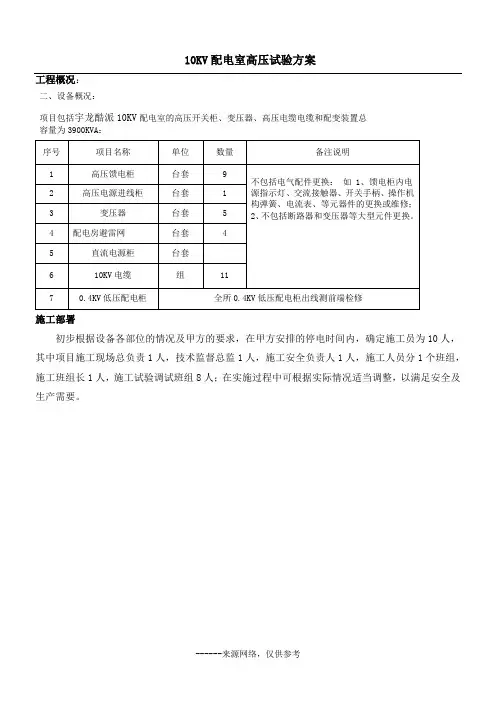

10KV配电室高压试验方案
10KV配电室高压试验方案工程概况：二、设备概况：项目包括宇龙酷派10KV配电室的高压开关柜、变压器、高压电缆电缆和配变装置总容量为3900KVA：10人，个班组，组织管理措施1、依据的文件及标准本方案按照中华人民共和国电力行业标准的规定执行《电业安全作业规和》2005版《电力设备预防性试验标准》GB50150-2006《中国南方电网有限责任公司企业标准》Q/CSG114002-2011施。
为了安全管理工作，试验工作开始时除甲方协调员及监督人在试验现场协调工作以外，应避免其他闲杂人员在现场走动。
试验工作中实验人员认真做好现场记录，实验完毕乙方应检查清理试验现场，确保无遗漏无错误方可撤离现场并通知甲方人员恢复供电。
乙方在试验工作完毕后，根据现场试验记录进行实验报告的编制，试验报告完成经乙方审核部门审核盖章后尽快送达甲方有关单位。
3、文明施工施工现场周围要设置围栏、屏障等，并张贴标志或悬挂标志牌，防止有人误入，发生危险。
?施工现场施工机具以及实验设备摆放整齐，不得随意放置。
设备接线要求符合现场临时用电管理办法中的规定。
施工结束工作后认真整理清扫现场，不留污物。
现场施工人员着装统一、佩戴安全帽、使用文明用语，不得大声喧哗。
严格遵守有特殊规定的施工现场中所规定的条款。
7、应急制度建立健全应急保证制度，公司成立专门的部门应对各种应急突发事件。
应急部门应满足处理各用户单位突发停电事故和临时停电检修任务的需要。
安排专职人员和车辆，统一管理统一调配，全天候值守。
8、组织结构3、变压器各分接开关位置的变比测试。
（测量误差±5% —±1%）4、变压器油的击穿电压试验（此项进行5次取其平均值）5、变压器耐压试验（要求打压工频电压30KV,1分钟）。
6、变压器试验周期为1年一次。
二：电力电缆试验，具体项目有：1、绝缘电阻的测量。
在直流耐压试验之前进行。
相间绝缘，用2500V摇表摇测1分钟。
2、工频电压的试验，试验电压为28KV,每10KV做记录，升至28KV,加压时间15min,不击穿，泄漏电流50/uA以下。
浅谈35、10kV高压开关设备试验步骤及方法
浅谈35/10kV高压开关设备试验步骤及方法
1.目的
为保证高压开关柜试验的安全和试验质量，特制定本规定。
2.范围
本规范仅适用于公司所生产的KYN28/61金属封闭式开关柜试验工作。
3.职责
3.1试验人员负责试验全过程的安全防护；
3.2试验人员负责试验的准备和实施；
3.3试验人员负责试验的结果的记录、试验数据的处理；
3.4试验人员负责试验设备的使用和管理。
4.工作装备
4.1试验必备设备
三相四线线轴，插排，单相插头，直流电源模块，万用表，钳形表，串表，升流车，调压车，兆欧表，耐压变压器，耐压控制台，试验变压器，隔离防护设备，试验联线等
5.工作内容
5.3试验结束，整理现场
5.3.1检查试验过程中做的短接线，连线，PT试验短接连线是否全部收回；检查试验过程中所拆线是否恢复正确。
5.3.2仔细核对试验过程与试验记录及技术图纸，确保产品的试验全部合格，确保产品满足功能要求。
5.3.3在项目状态标识卡中“功能试验、绝缘试验”完成一栏划“√”。
5.3.4整理现场卫生，设备收回归位。
5.4资料归档
1）做好试验记录和图纸的登记、存档工作。
2）总结试验过程中经验教训，做好记录。
高压开关设备试验流程图。

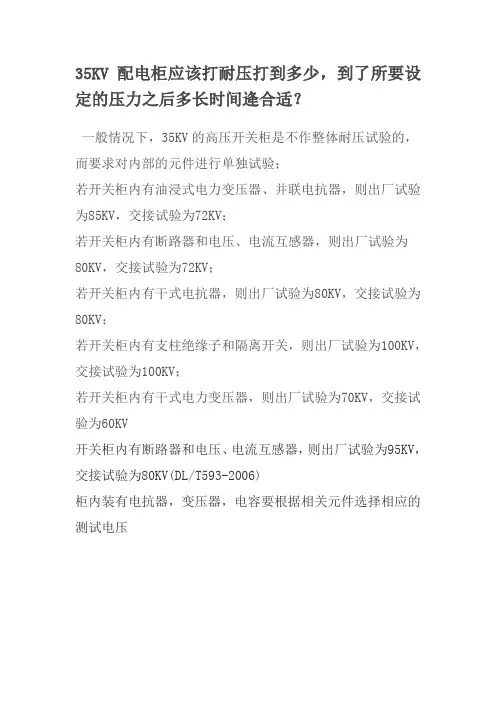

35KV配电柜应该打耐压打到多少
35KV配电柜应该打耐压打到多少，到了所要设定的压力之后多长时间逄合适？
一般情况下，35KV的高压开关柜是不作整体耐压试验的，而要求对内部的元件进行单独试验；
若开关柜内有油浸式电力变压器、并联电抗器，则出厂试验为85KV，交接试验为72KV；
若开关柜内有断路器和电压、电流互感器，则出厂试验为
80KV，交接试验为72KV；
若开关柜内有干式电抗器，则出厂试验为80KV，交接试验为80KV；
若开关柜内有支柱绝缘子和隔离开关，则出厂试验为100KV，交接试验为100KV；
若开关柜内有干式电力变压器，则出厂试验为70KV，交接试验为60KV
开关柜内有断路器和电压、电流互感器，则出厂试验为95KV，交接试验为80KV(DL/T593-2006)
柜内装有电抗器，变压器，电容要根据相关元件选择相应的测试电压。

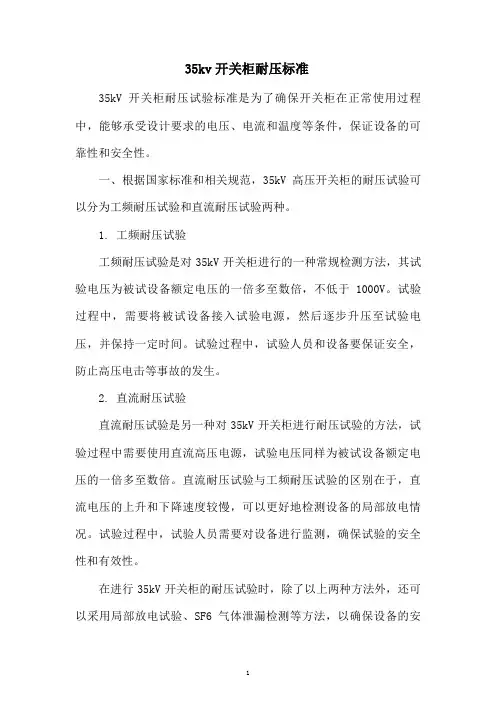

35kv开关柜耐压标准
35kv开关柜耐压标准35kV开关柜耐压试验标准是为了确保开关柜在正常使用过程中，能够承受设计要求的电压、电流和温度等条件，保证设备的可靠性和安全性。
一、根据国家标准和相关规范，35kV高压开关柜的耐压试验可以分为工频耐压试验和直流耐压试验两种。
1. 工频耐压试验工频耐压试验是对35kV开关柜进行的一种常规检测方法，其试验电压为被试设备额定电压的一倍多至数倍，不低于1000V。
试验过程中，需要将被试设备接入试验电源，然后逐步升压至试验电压，并保持一定时间。
试验过程中，试验人员和设备要保证安全，防止高压电击等事故的发生。
2. 直流耐压试验直流耐压试验是另一种对35kV开关柜进行耐压试验的方法，试验过程中需要使用直流高压电源，试验电压同样为被试设备额定电压的一倍多至数倍。
直流耐压试验与工频耐压试验的区别在于，直流电压的上升和下降速度较慢，可以更好地检测设备的局部放电情况。
试验过程中，试验人员需要对设备进行监测，确保试验的安全性和有效性。
在进行35kV开关柜的耐压试验时，除了以上两种方法外，还可以采用局部放电试验、SF6气体泄漏检测等方法，以确保设备的安全可靠。
试验过程中，需要严格按照国家标准和规范进行操作，确保试验的有效性和安全性。
二、在进行35kV开关柜的耐压试验时，试验人员还需要注意以下几点：1.试验设备的选用：应选择合适的试验设备，如高压试验变压器、高压分压器等，确保试验电压、电流等参数符合试验要求。
2.试验场地的选择：试验场地应远离高压设备、建筑物和人员，确保试验过程中不会对周围环境和人员造成影响。
3.试验前的准备工作：试验前应进行充分的安全检查，确保试验设备、试验场地和试验人员均符合试验要求。
4.试验过程中的安全措施：试验过程中，试验人员应穿戴专业防护服，确保人身安全。
试验现场应有专人负责安全监护，防止意外事故的发生。
总之，35kV开关柜的耐压试验标准是为了确保设备在正常使用过程中，能够承受设计要求的电压、电流和温度等条件，保证设备的可靠性和安全性。
35kV高压开关柜及母线的交流耐压试验的技术方案
BPXZ-HT-108kVA/108kV调频式串联谐振试验装置一、被试品对象1、35kV，500mm²及以下，长度500m以下的电缆交流耐压试验，电容量≤0.116μF，试验频率为30-300Hz，试验电压52kV。
2、35kV/40MVA变压器的交流耐压试验，电容量≤0.015F，试验频率为45-65Hz，试验电压68kV。
3、35kV高压开关柜及母线的交流耐压试验，试验频率为30-300Hz，试验电压不超过100kV。
工作环境1.环境温度：－150C–45 0C;2.相对湿度：≤90%RH;3.海拔高度: ≤2500米；二、装置主要技术参数及功能1.额定容量：108kVA；2.输入电源：单相380V电压，频率为50Hz；3.额定电压：108kV；27kV；4.额定电流：1A；4A；5.工作频率：30-300Hz；6.波形畸变率：输出电压波形畸变率≤1%；7.工作时间：额定负载下允许连续60min；8.温升：额定负载下连续运行60min后温升≤65K；9.品质因素：装置自身Q≥30(f=45Hz)；10.保护功能：对被试品具有过流、过压及试品闪络保护(详见变频电源部分)；11.测量精度：系统有效值1.5级；三、设备遵循标准GB10229-88 《电抗器》GB1094 《电力变压器》GB50150-2006 《电气装置安装工程电气设备交接试验标准》DL/T 596-1996 《电力设备预防性试验规程》GB1094.1-GB1094.6-96 《外壳防护等级》GB2900 《电工名词术语》GB/T16927.1~2-1997 《高电压试验技术》四、装置容量确定：35kV，500mm²及以下，长度500m以下的电缆交流耐压试验，电容量≤0.116μF，试验频率为30-300Hz，试验电压52kV。
频率取50Hz试验电流I=2πfCU试=2π×50×0.116×10-6×52×103=1.89A对应电抗器电感量L=1/ω2C=90H设计四节电抗器，使用电抗器二节串联二组并联,则单节电抗器为27kVA/27kV/1A/90H 验证：1、35kV/40MVA变压器的交流耐压试验，电容量≤0.015F，试验频率为45-65Hz，试验电压68kV。
35kV高压开关柜及母线的交流耐压试验的技术方案
.BPXZ-HT-108kVA/108kV调频式串联谐振试验装置一、被试品对象1、35kV，500mm2及以下，长度500m以下的电缆交流耐压试验，电容量≤0.116μF，试验频率为30-300Hz，试验电压52kV。
2、35kV/40MV A变压器的交流耐压试验，电容量≤0.015F，试验频率为45-65Hz，试验电压68kV。
3、35kV高压开关柜及母线的交流耐压试验，试验频率为30-300Hz，试验电压不超过100kV。
工作环境0 045 –C; 1.环境温度：－15C2.相对湿度：≤90%RH;3.海拔高度: ≤2500米；二、装置主要技术参数及功能1.额定容量：108kV A；2.输入电源：单相380V电压，频率为50Hz；3.额定电压：108kV；27kV；4.额定电流：1A；4A；5.工作频率：30-300Hz；6.波形畸变率：输出电压波形畸变率≤1%；7.工作时间：额定负载下允许连续60min；8.温升：额定负载下连续运行60min后温升≤65K；9.品质因素：装置自身Q≥30(f=45Hz)；10.保护功能：对被试品具有过流、过压及试品闪络保护(详见变频电源部分)；11.测量精度：系统有效值1.5级；三、设备遵循标准GB10229-88 《电抗器》GB1094《电力变压器》GB50150-2006《电气装置安装工程电气设备交接试验标准》DL/T 596-1996 《电力设备预防性试验规程》..GB1094.1-GB1094.6-96 《外壳防护等级》GB2900《电工名词术语》GB/T16927.1~2-1997《高电压试验技术》四、装置容量确定：35kV，500mm2及以下，长度500m以下的电缆交流耐压试验，电容量≤0.116μF，试验频率为30-300Hz，试验电压52kV。
频率取50Hz-63=1.89A 10×5250π××0.116×10×试验电流 I=2πfCU=2试2C=90Hω对应电抗器电感量 L=1/设计四节电抗器，使用电抗器二节串联二组并联,则单节电抗器为27kVA/27kV/1A/90H验证：1、35kV/40MV A变压器的交流耐压试验，电容量≤0.015F，试验频率为45-65Hz，试验电压68kV。
35kV高压开关柜及母线的交流耐压试验的技术方案
BPXZ-HT-108kVA/108kV调频式串联谐振试验装置一、被试品对象1、35kV，500mm²与以下，长度500m以下的电缆交流耐压试验，电容量≤0.116μF，试验频率为30-300Hz，试验电压52kV。
2、35kV/40MV A变压器的交流耐压试验，电容量≤0.015F，试验频率为45-65Hz，试验电压68kV。
3、35kV高压开关柜与母线的交流耐压试验，试验频率为30-300Hz，试验电压不超过100kV。
工作环境1.环境温度：－150C–450C;2.相对湿度：≤90%RH;3.海拔高度: ≤2500米；二、装置主要技术参数与功能1.额定容量：108kV A；2.输入电源：单相380V电压，频率为50Hz；3.额定电压：108kV；27kV；4.额定电流：1A；4A；5.工作频率：30-300Hz；6.波形畸变率：输出电压波形畸变率≤1%；7.工作时间：额定负载下允许连续60min；8.温升：额定负载下连续运行60min后温升≤65K；9.品质因素：装置自身Q≥30(f=45Hz)；10.保护功能：对被试品具有过流、过压与试品闪络保护(详见变频电源部分)；11.测量精度：系统有效值1.5级；三、设备遵循标准GB10229-88 《电抗器》GB1094《电力变压器》GB50150-2006《电气装置安装工程电气设备交接试验标准》DL/T 596-1996 《电力设备预防性试验规程》GB1094.1-GB1094.6-96 《外壳防护等级》GB2900《电工名词术语》GB/T16927.1~2-1997《高电压试验技术》四、装置容量确定：35kV，500mm²与以下，长度500m以下的电缆交流耐压试验，电容量≤0.116μF，试验频率为30-300Hz，试验电压52kV。
频率取50Hz试验电流 I=2πfCU=2π×50×0.116×10-6×52×103=1.89A试对应电抗器电感量 L=1/ω2C=90H设计四节电抗器，使用电抗器二节串联二组并联,则单节电抗器为27kVA/27kV/1A/90H 验证：1、35kV/40MV A变压器的交流耐压试验，电容量≤0.015F，试验频率为45-65Hz，试验电压68kV。
高压开关柜试验规程
10KV高压开关柜试验规程一、测量绝缘电阻1、测量辅助回路和控制回路的绝缘电阻辅助回路和控制回路包括直接操作断路器进行手动（按钮）分闸、合闸或通过继电保护与自动装置实行自动跳闸，重合闸的回路；指示断路器分闸、合闸位置的信号回路；防止断路器发生跳跃的闭锁装置，分、合闸转换开关的连接回路。
这些回路的状态和绝缘好坏是直接影响断路器正确动作的关键，所以应定期测量其绝缘电阻。
测量时采用1000V兆欧表，测得的绝缘电阻应不低于2MΏ。
2、对12KV及以上的高压开关柜进行绝缘电阻试验主要是检查高压开关柜外绝缘的绝缘状况，或内绝缘有无严重绝缘缺陷。
在高压开关柜进行交流耐压试验前后均应进行这项试验。
测量时应采用2500V兆欧表，测得的绝缘电阻应符合制造厂规定。
二、测量导电回路电阻测量断路器、隔离开关及隔离插头的导电回路电阻主要是检测接头接触是否良好。
这是因为在高压开关柜的事故中，接头发热事故率很高，尤其是手车柜的隔离插头，有的由于质量问题，接触电阻变大，在工作电流下严重发热，可能引发成事故。
测量导电回路电阻时采用直流压降法，电流值不小于10A。
在运行中，测量值应不大于制造厂规定值的1.5倍。
三、交流耐压试验它是检查高压开关柜绝缘缺陷最直接、最有效的试验项目。
试验电压的施加方式是：合闸时各相对地及相间；分闸时各相断口间。
相间、相对地及断口的试验电压值相同，为出厂值的80%。
四、检查电压抽取（带电显示）装置高压带电显示装置能将高压带电体是否带电的信号传递到发光元件上，显示或同时闭锁高压开关设备。
高压带电显示装置通常由传感器和显示装置两元件组成。
高压带电显示装置的检查内容如下：1、外观检查。
要求性能可靠，安装维护方便，显示元件的驱动信号应从高压带电体获取；高压带电显示装置的接线端子应有良好的电接触，各元件的焊接应牢固。
接地线采用多股铜线，其截面应不小于1.5平方毫米；接地螺钉直径不小于4mm。
2、显示试验：（1）、高压带电显示装置在额定电压的15%-65%时，显示器应能指示，在额定电压的65%时，其发光亮度应不低于50cd每平方米（cd为发光强度单位）。
高压开关柜试验报告
名 阻 号考泄 论
别
称M
电漏
Ω 压电
（流
K（
Vμ
）A
）
审核人：
11 02 A0 3 00 06 1 11 # 02 进B0 3 线 00 柜 07 11 02 C0 3 00 08
1 1 合格 1
备
注
试 ZGC 直流耐压 试 验仪
验 ZC11D-5型摇表 万用表
仪 调压器 高压静电表
高压开关柜试验报告
单
位 云宇小区
设备编号 1#进线柜 型
号 GN30-12/630
额定电压 制造日期
12KV
额定电流
2011年5月 生产编号
630A 1105314
试验性质 生产厂家
交接
博时达电气有限 公司
触头接触电阻测量
相别 A B C
电压（V） 电流(A)
220
100
220
100
220
100
电阻(uΩ) 115 112 109
10000
温度0C
29 29 29
使用摇表
2500/10000MΩ 2500/10000MΩ 2500/10000MΩ
交流耐压试验
开关
状态
合闸
相别
电压(V)
A
30
B
30
C
30
时间(S) 60 60 60
结果 通过 通过 通过
分闸
电压(V) 时间(S) 结果
30
60
通过
30
60
通过
30
60
通过
结论及其它 绝缘良好 可以投运
Ⅰ（Ω）
Ⅱ（Ω）
10kV开关柜过电压测试标准化作业指导书
10kV开关柜过电压测试标准化作业指导书1. 引言本文档旨在为进行10千伏（kV）开关柜过电压测试的标准化作业提供指导。
该测试的目的是确保开关柜能够安全且有效地防护设备免受过电压的影响。
2. 测试准备在进行过电压测试前，需进行以下准备工作：- 确保测试仪器和设备完好并符合规格要求；- 检查开关柜的接地和绝缘状况；- 告知相关人员和设备用户进行必要的安全措施。
3. 测试步骤按照以下步骤进行10kV开关柜过电压测试：1. 关闭开关柜，并确保电源断开。
2. 使用测试仪器连接至开关柜的输入端口，并确保连接良好。
3. 设置测试仪器的参数，包括测试电压和持续时间。
4. 打开开关柜的电源，并启动测试仪器。
5. 监测测试仪器的测量结果，包括电压波形和电流响应。
6. 完成测试后，关闭测试仪器和开关柜的电源，并断开连接。
4. 测试结果和记录根据测试的结果，记录并评估开关柜的过电压防护性能。
记录包括测试日期、测试参数、测量结果以及任何必要的备注。
5. 安全措施在进行10kV开关柜过电压测试时，需遵守以下安全措施：- 确保测试仪器的安全操作；- 确保人员穿戴适当的个人防护装备；- 避免测试过程中的触电风险；- 确保测试环境的安全和周围人员的安全。
6. 结论10kV开关柜过电压测试的标准化作业指导书旨在提供测试的步骤和安全措施，以确保设备的过电压防护性能。
按照本指导书进行测试，可提高测试的标准化和效率，并保障测试人员的安全。
以上是10kV开关柜过电压测试标准化作业指导书的内容，请遵循指导书进行相关测试操作。
高压开关柜整体耐压试验(初稿)
高压开关柜整体耐压试验(初稿)定电流、试验结果等。
CT：设备运行编号、设备型号、出厂日期、额定电压、额定电流、试验结果等。
避雷器：设备运行编号、设备型号、出厂日期、额定电压、额定电流、试验结果等。
母线：设备运行编号、设备型号、出厂日期、额定电压、额定电流、试验结果等。
8)试验结束将加耐压试验仪器拆除，恢复原状，关闭带电显示器电源，清理现场，解除警戒带，结束试验。
改写：高压开关柜整体耐压试验是一项必要的安全检测，需要对各个部件进行单独测试和整体测试。
对于单台负荷开关，需要拆除外界的所有连线，然后在分闸状态下对下口加耐压，测试开关下口对上口及地的泄漏电流。
对于单台KYN28型真空断路器，需要将开关摇出至检修位，用开关小车拉出，然后在分闸和合闸状态下分别加耐压，分闸状态下测试开关上口对下口及地的泄漏电流，合闸状态下测试开关对外壳及地的泄漏电流。
对于单台HXGN型真空断路器，需要将开关分闸，上、下隔离刀闸断开，然后在分闸状态下加耐压，测试开关下口对上口及地的泄漏电流。
对于所有KYN28型开关柜的整体测试，需要测试真空断路器、CT、避雷器、母线及支持绝缘子。
测试目的包括测试真空断路器相间及开关对外壳及地的绝缘及耐压状况，测试电流互感器一次侧对二次侧及地的绝缘及耐压状况，检查避雷器是否受潮、老化及检测长期允许工作电流是否符合规定，测试母线相间绝缘及局部绝缘缺陷。
测试步骤包括班前会，停电，验电，装设遮栏，加耐压前准备工作，将加耐压仪器接线至PT柜上口或开关柜柜后电缆接头处加压，记录数据，试验结束。
在试验结束后，需要将加耐压试验仪器拆除，恢复原状，关闭带电显示器电源，清理现场，解除警戒带。
编号、绝缘电阻、试验电压及时间PT：设备运行编号、设备型号、变比、生产厂家、出厂日期、出厂编号、绝缘电阻、试验电压及时间氧化锌避雷器：设备运行编号、设备型号、生产厂家、出厂日期、出厂编号、绝缘电阻、试验电压及时间、泄漏电流在试验完毕后，需要将设备恢复至试验前状态，包括电缆头连接、所有开关处于试验位置，接地刀闸处于分闸位置。
开关柜绝缘耐压试验标准
开关柜绝缘耐压试验标准引言：开关柜绝缘耐压试验是一项重要的安全检测，用于评估开关柜在正常运行和异常情况下的绝缘性能。
本文将介绍开关柜绝缘耐压试验的标准要求和流程。
一、标准要求：开关柜绝缘耐压试验需要符合标准要求：1./ 16927.1-2011《高压开关设备和控制设备的绝缘性能第1部分：一般要求》；2.I 671-200《高压开关设备和控制设备的绝缘性能第200部分：交流金密封开关设备和控制设备的通用规定》；3./ 596-《高压开关设备和控制设备的典型故障模式及防范措施标准》。
二、流程：1.准备设备和样品；2.规定环境温度和湿度；3.根据要求，连接设备与样品；4.进行基准电压的，记录基准电流数据；5.逐渐增加电压，同时记录电流数据；6.直至达到规定的试验电压或接触间隙击穿阈值；7.结束后，分析数据，并进行样品的绝缘性能评估；8.根据结果，判断开关柜的绝缘性能是否符合要求。
三、结果判定：1.绝缘电阻大于规定值：绝缘性能良好；2.绝缘电阻等于规定值：绝缘性能合格；3.绝缘电阻小于规定值：绝缘性能不合格，需进一步检查；4.存在击穿现象：绝缘性能不合格，需要进行维修或更换。
四、注意事项：1.在进行绝缘耐压试验前，需要先对设备进行校验和验证；2.过程中需要保持稳定的电源和环境条件，避免误差；3.在样品之间应该有足够的间距，防止相互干扰；4.结束后需要及时清理设备和样品，确保安全。
结论：开关柜绝缘耐压试验是确保开关柜正常运行和人员安全的重要检测手段。
通过按照相关标准要求进行，并根据结果判断绝缘性能是否合格，可以有效高开关柜的安全可靠性。
在进行前要做好设备的准备和校验工作，并严格按照流程进行操作，遵循注意事项，以确保结果的准确性和可靠性。
35、10kV开关柜试验规范
浅谈35/10kV高压开关设备试验步骤及方法
1.目的
为保证高压开关柜试验的安全和试验质量，特制定本规定。
2.范围
本规范仅适用于公司所生产的KYN28/61金属封闭式开关柜试验工作。
3.职责
3.1试验人员负责试验全过程的安全防护；
3.2试验人员负责试验的准备和实施；
3.3试验人员负责试验的结果的记录、试验数据的处理；
3.4试验人员负责试验设备的使用和管理。
4.工作装备
4.1试验必备设备
三相四线线轴，插排，单相插头，直流电源模块，万用表，钳形表，串表，升流车，调压车，兆欧表，耐压变压器，耐压控制台，试验变压器，隔离防护设备，试验联线等
5.工作内容
5.3试验结束，整理现场
5.3.1检查试验过程中做的短接线，连线，PT试验短接连线是否全部收回；检查试验过程中所拆线是否恢复正确。
5.3.2仔细核对试验过程与试验记录及技术图纸，确保产品的试验全部合格，确保产品满足功能要求。
5.3.3在项目状态标识卡中“功能试验、绝缘试验”完成一栏划“√”。
5.3.4整理现场卫生，设备收回归位。
5.4资料归档
1）做好试验记录和图纸的登记、存档工作。
2）总结试验过程中经验教训，做好记录。
高压开关设备试验流程图。
04高压开关柜试验
冀东发展工程公司机电维修公司作业指导书文件名称: 高压开关柜试验施工技术方案、安全及环保施工方案文件编号: JDGC—JSFA-2011-004拟制：日期： / / 审核：日期： / / 批准：日期： / /冀东发展工程公司机电维修公司审核表高压开关柜试验施工技术方案、安全及环保施工方案一、设备典型检修施工任务1、高压开关柜试验二、设备检修施工准备1．现场施工准备①联系甲方相关负责人落实备件是否到位，并检查其技术要求；②联系甲方相关人员安排清理现场，以作施工现场准备；③联系甲方落实相关设备检修专用工具，并由甲方提供专用工具制作材料；④联系甲方相关人员进行设备断电、现场开关打闭锁。
⑤乙方绝对服从甲方及指导人员的技术要求。
2．施工人员及工器具准备①施工人员配置②工器具准备1、拆卸工具：套筒扳手、活扳手、等；2、试验设备： 2500V绝缘摇表、直流回路测试仪、同期测试仪、交流耐压设备等。
三、检修施工过程1.准备好相应的工具及设备，并提前送到现场，2.现场工作2.1由甲方进行停电、验电、并将开关拉至试验位置2.2 将有可能接近试验现场的通道用塑料带进行拦截，并有专人看守。
3.1 高压开关检查项目①清扫和检查外部所有部分，并消除缺陷。
②测量动、静触头接触电阻，应不大于1.2倍出厂值。
③测量断路器整体对地、及断开之间绝缘电阻。
④对断路器整体及断开之间进行交流耐压试验⑤对断路器的合闸时间、分闸时间、分合闸的同期性进行试验，可参考以下数据，相间合闸不同期不大于5ms、相间分闸不同期不大于3ms。
试验数据与试验规程比照。
4.给甲方提供数据并验收4.1清理现场卫生，开关恢复原状，与甲方现场技术人员在现场共同确认设备是否具备投运条件；4.2确认后，由甲方联系送电、甲方签字认可。
四、检修过程质量控制施工质量保证体系图1．施工过程的质量保证①对施工检修过程的质量控制，将首先确定一般、关键和特殊工序，并分别进行控制。
在重要步骤要协同甲方相关负责人共同检测。
高压柜出厂试验标准
高压柜出厂试验标准1、耐压试验所用设备：工频交流耐压机①、整体试验（QF 工作位合闸）42kV/min 目的看高压柜一次设备的绝缘程度②、带电显示试验（QF 工作位合闸）0.25kV 目的看abc 传感器和带电显示的好坏③、断口试验（QF 工作位分闸、QF 下口短接接地）48kV/min 目的是母线到QF 上口对QF 下口及其下侧的部件的绝缘程度④、耐压试验完摇绝缘（2500M Ω摇表） 目的检测所打耐压设备是否全部完好，因为耐压试验时破坏性试验备注：具体耐压多少视情况而定2、避雷器试验所用设备：工频直流耐压机试验标准：泄露电流1mA 时，输入电压>=24kV ，0.75A U m 1的泄露电流<=20uA3、通流试验所用设备：大电流发生器原理：在CT 上下口模拟大电流通过，经CT 变比后，二次电流输出到仪表门上的微机，通过微机设置来实现三段保护试验标准：实现三段保护，并能重合闸，延时跳，延时合4、回路电阻试验所用设备：回路电阻测试仪(u Ω）原理：通过测试各相母线至CT 上口的回路电阻，来确保母线室到CT 上口之间一次设备的安装到位与否试验标准：三相测量值误差不超过20%5、传动试验试验标准：①、操作仪表门上的操作把手，控制QF 的分合，确保操作把手和灯的指示正确； ②、微机内的调试，操作仪表门上的压板，确保微机内的这个传动调试指示灯显示正确，功能到位；6、一次图核对核对标准：对照一次图中每个柜子上的所有一次设备二次设备型号是否安装正确；盘头是否正确；状态指示和柜子中门面板一次简图和图纸是否一致；柜子尺寸是否正确；柜子后面地排连接排数量够数；一次图母线与柜体母线室母排方位是否一致等；7、交流回路（加热照明）试验标准：每台柜子中有个2P 空开管加热照明，加AC220V ，试验前照明灯和后照明是否正常亮，加热板正常加热（状态指示仪不同，操作控制加热板的加热方式也不同）8、PT 柜试验①、耐压试验（PT和FU+避雷器手车，两个需要处理下再打耐压）②、PT线量线（确保PT的二次线在走线过程中没有破皮）③、PT柜端子中有总空开（开关通断看通过其他柜子中同一个功能的开关是否有电）④、PT柜加电试验，看PT变比，加PT一次380V或220V的电，通过变比到端子排上用万用表测量电压是否正确⑤、二次线核对9、进线PT试验①、耐压测试（把FU去掉，随柜子一起打）②、量保险通断③、PT二次线量线（确保PT的二次线在走线过程中没有破皮）④、PT加电试验，看PT变比，加PT一次380V或220V的电，通过变比到端子排上用万用表测量电压是否正确⑤、二次线核对10、隔离柜通电①、耐压试验②、传动试验③、二次线核对11、计量柜通电①、耐压测试②、PT二次线量线（确保PT的二次线在走线过程中没有破皮）③、PT加电试验，看PT变比，加PT一次380V或220V的电，通过变比到端子排上用万用表测量电压是否正确④、二次线核对⑤、计量盒检查12、二次线核对（特殊柜进线柜、联络柜、PT、计量、所用变、隔离）13、小母线核对①、小母线线序、小母线尺寸（计量盒电压线需用4平方）②、小母线到端子、空开、计量盒量线，确保线是否破皮14、计量盒检查以前的标准：电压线量线、电流线量线，宽进窄出（具体以图纸为准），连片封口，计量盒线的粗细要按标准来；挂表螺丝是否安装到位；目前标准：待定15、机械五防（地刀与前后门闭锁）①、QF工作位，合闸不能摇出②、QF工作位与试验位之间，不能合闸③、QF试验位，合闸摇不进④、QF试验位，分闸，地刀合上，QF摇不进⑤、QF工作位，地刀不能合地刀分开，前后门闭锁；地刀合上，前后门可以打开；16、手车接地检查检查标准：QF手车下侧有个与地排连接的母排，看两个母排是否连接可靠，确保设备运行安全17、一次螺丝检查检查标准：母线室、QF下口、地刀连接爪子、CT等一次螺丝检查18、母线相序检查标准：柜子正前为基准，母线相序为左中右ABC，上中下ABC，后中前ABC；此处只检查母线ABC热缩管颜色是否正确19、接点检查检查标准：以原理图为基准，测接点的通断，判断图纸与实际是否一致20、一次保险检查检查标准：一次保险的通断，进线柜FU和PT柜手车的FU21、小母线总空开检查标准：PT段子室总空开检查22、抄资料目的：出报告、后期售后维护23、所用变试验①、耐压试验②、变压器试验（耐压（高压对低压及地的绝缘，低压对高压及地的绝缘）、直阻试验（变压器线圈是否断、乱序，通过数据看变压器是否合格））③、通流（不带保护）④、一次图核对⑤、二次线核对24、整体恢复检查（母线室封板、FU、避雷器）恢复标准：FU安装到位；避雷器安装到位；母线室封板；短接线拆除；小车遥到试验位，地刀合上等；备注：①、备投试验，出厂不具备试验条件，现场调试；②、仅供学习参考，有不到位之处，还望谅解；欢迎您的下载，资料仅供参考！致力为企业和个人提供合同协议，策划案计划书，学习资料等等打造全网一站式需求。
高压柜出厂试验标准
"高压柜出厂试验标准1、耐压试验所用设备：工频交流耐压机①、整体试验（QF 工作位合闸）42kV/min 目的看高压柜一次设备的绝缘程度②、带电显示试验（QF 工作位合闸） 目的看abc 传感器和带电显示的好坏③、断口试验（QF 工作位分闸、QF 下口短接接地）48kV/min 目的是母线到QF 上口对QF 下口及其下侧的部件的绝缘程度④、耐压试验完摇绝缘（2500M Ω摇表） 目的检测所打耐压设备是否全部完好，因为耐压试验时破坏性试验备注：具体耐压多少视情况而定…2、避雷器试验所用设备：工频直流耐压机试验标准：泄露电流1mA 时，输入电压>=24kV ，A U m 1的泄露电流<=20uA3、通流试验所用设备：大电流发生器原理：在CT 上下口模拟大电流通过，经CT 变比后，二次电流输出到仪表门上的微机，通过微机设置来实现三段保护#试验标准：实现三段保护，并能重合闸，延时跳，延时合4、回路电阻试验所用设备：回路电阻测试仪(u Ω）原理：通过测试各相母线至CT 上口的回路电阻，来确保母线室到CT 上口之间一次设备的安装到位与否试验标准：三相测量值误差不超过20%5、传动试验#试验标准：①、操作仪表门上的操作把手，控制QF 的分合，确保操作把手和灯的指示正确； ②、微机内的调试，操作仪表门上的压板，确保微机内的这个传动调试指示灯显示正确，功能到位；6、一次图核对核对标准：对照一次图中每个柜子上的所有一次设备二次设备型号是否安装正确；盘头是否正确；状态指示和柜子中门面板一次简图和图纸是否一致；柜子尺寸是否正确；柜子后面地排连接排数量够数；一次图母线与柜体母线室母排方位是否一致等；7、交流回路（加热照明）试验标准：每台柜子中有个2P空开管加热照明，加AC220V，试验前照明灯和后照明是否正常亮，加热板正常加热（状态指示仪不同，操作控制加热板的加热方式也不同）*8、PT柜试验①、耐压试验（PT和FU+避雷器手车，两个需要处理下再打耐压）②、PT线量线（确保PT的二次线在走线过程中没有破皮）③、PT柜端子中有总空开（开关通断看通过其他柜子中同一个功能的开关是否有电）④、PT柜加电试验，看PT变比，加PT一次380V或220V的电，通过变比到端子排上用万用表测量电压是否正确⑤、二次线核对9、《10、进线PT试验①、耐压测试（把FU去掉，随柜子一起打）②、量保险通断③、PT二次线量线（确保PT的二次线在走线过程中没有破皮）④、PT加电试验，看PT变比，加PT一次380V或220V的电，通过变比到端子排上用万用表测量电压是否正确⑤、二次线核对11、隔离柜通电$①、耐压试验②、传动试验③、二次线核对12、计量柜通电①、耐压测试②、PT二次线量线（确保PT的二次线在走线过程中没有破皮）③、PT加电试验，看PT变比，加PT一次380V或220V的电，通过变比到端子排上用万用表测量电压是否正确、④、二次线核对⑤、计量盒检查13、二次线核对（特殊柜进线柜、联络柜、PT、计量、所用变、隔离）14、小母线核对①、小母线线序、小母线尺寸（计量盒电压线需用4平方）《②、小母线到端子、空开、计量盒量线，确保线是否破皮15、计量盒检查以前的标准：电压线量线、电流线量线，宽进窄出（具体以图纸为准），连片封口，计量盒线的粗细要按标准来；挂表螺丝是否安装到位；目前标准：待定16、机械五防（地刀与前后门闭锁）①、QF工作位，合闸不能摇出-②、QF工作位与试验位之间，不能合闸③、QF试验位，合闸摇不进④、QF试验位，分闸，地刀合上，QF摇不进⑤、QF工作位，地刀不能合地刀分开，前后门闭锁；地刀合上，前后门可以打开；17、手车接地检查检查标准：QF手车下侧有个与地排连接的母排，看两个母排是否连接可靠，确保设备运行安全【18、一次螺丝检查检查标准：母线室、QF下口、地刀连接爪子、CT等一次螺丝检查19、母线相序检查标准：柜子正前为基准，母线相序为左中右ABC，上中下ABC，后中前ABC；此处只检查母线ABC热缩管颜色是否正确20、：21、接点检查检查标准：以原理图为基准，测接点的通断，判断图纸与实际是否一致22、一次保险检查检查标准：一次保险的通断，进线柜FU和PT柜手车的FU23、小母线总空开检查标准：PT段子室总空开检查—24、抄资料目的：出报告、后期售后维护25、所用变试验①、耐压试验②、变压器试验（耐压（高压对低压及地的绝缘，低压对高压及地的绝缘）、直阻试验（变压器线圈是否断、乱序，通过数据看变压器是否合格））③、通流（不带保护）《④、一次图核对⑤、二次线核对26、整体恢复检查（母线室封板、FU、避雷器）恢复标准：FU安装到位；避雷器安装到位；母线室封板；短接线拆除；小车遥到试验位，地刀合上等；备注：①、备投试验，出厂不具备试验条件，现场调试；②、仅供学习参考，有不到位之处，还望谅解；。
高压开关柜的试验项目
高压开关柜的试验项目、周期和要求序号 项 目周期要求说明辅助回路和1控制回路绝 缘电阻1)1～3 年 2)大修后绝缘电阻不应低于 2MΩ采用 1000V 兆欧表辅助回路和 2 控制回路交 大修后流耐压试验试验电压为 2kV断路器速度3 特性大修后应符合制造厂规定如制造厂无规定可不进行断路器的合闸时间、分闸4 时间和三相 大修后 分、应符合制造厂规定合闸同期性断路器、隔离开关及隔5离插头的导 电回路电1)1～3 年 2)大修后阻1)大修后应符合制造厂规定 2)运行中应不大于制造厂规定 值的 1.5 倍隔离开关和隔离插头回路 电阻的测量在有条件时进行操动机构合闸接触器和6分、合闸电磁 1)大修后 铁的最低动 2)机构大修后参照表 11 中序号 12作电压合闸接触器和分合闸电 7 磁铁线圈的 大修后绝缘电阻和1)绝缘电阻应大于 2MΩ 2)直流电阻应符合制造厂规定采用 1000V 兆欧表直流电阻绝缘电阻试 1)1～3 年8验(12kV 及以上) 应符合制造厂规定2)大修后在交流耐压试验前、后分别 进行交流耐压试 1)1～3 年9验(12kV 及以上) 试验电压值按 DL/T593 规定2)大修后1)试验电压施加方式：合闸时 各相对地及相间；分闸时各 相断口2)相间、相对地及断口的试 验电压值相同检查电压抽10取(带电显示) 装置1)1 年 2)大修后应符合制造厂规定11SF6 气体泄 漏试验1)大修后 2)必要时压力表及密12 度继电器校 1～3 年验五防性能检 1)1～3 年13 查2)大修后对断路器的 1)大修后14 其它要求2)必要时高压开关柜15 的电流互感 器1)大修后 2)必要时应符合制造厂规定应符合制造厂规定五防是：①防止误分、误合断路器；②防止带负荷拉、应符合制造厂规定合隔离开关；③防止带电(挂) 合接地(线)开关；④防止带接 地线(开关)合断路器；⑤防止 误入带电间隔根据断路器型式，应符合 8.1、 8.2、8.6 条中的有关规定见第 7 章。
